ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ
ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА КРОВЕЛЬНЫЕ И ИЗОЛЯЦИОННЫЕ РАБОТЫ
УСТРОЙСТВО КРОВЕЛЬ ИЗ НАПЛАВЛЯЕМЫХ МАТЕРИАЛОВ
6312632024/65024
Введена в действие
1 марта 1991 года
Разработана Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству:
Зам. директора института, д.т.н. В.Д. ТОПЧИИ
Нач. отдела экспериментального проектирования Ю.А. ЯРЫМОВ
Зав. сектором С.С. МАЛЫШЕВ.
Типовая технологическая карта разработана на измеритель конечной продукции - 100 м2 кровельного покрытия.
Картой предусмотрено устройство кровли из наплавляемого рулонного материала безогневым способом.
При привязке типовой технологической карты к конкретному строительному объекту уточняются принятые в ней направление и объемы работ, калькуляция затрат труда, средства механизации с учетом максимального использования парка механизмов и приспособлений.
Данной картой предусмотрено выполнение кровельных работ в районах средней полосы России в летний период.
Типовая технологическая карта предусматривает устройство кровли из наплавляемого рубероида по железобетонным плитам (уклон 2,5 - 6%) с применением холодной мастики для наклейки рулонного ковра. Она включает следующие работы:
огрунтовка основания;
наклейка двухслойного рулонного ковра;
устройство защитного слоя из гравия;
вертикальная и горизонтальная транспортировка материалов.
До начала работ по устройству основного кровельного покрытия должны быть выполнены следующие работы:
осуществлена проверка правильности выполнения основания под рулонную кровлю и составлен акт на скрытые работы;
удалена вода с крыши и просушено основание под рулонный ковер;
очищена от строительного мусора и пыли поверхность, на которую наклеивают водоизоляционный ковер;
подготовлены и установлены в зоне работы бригады кровельщиков механизмы, инвентарь, приспособления и средства безопасного производства работ.
Все строительные материалы на кровлю подают подъемником ТП-12.
По кровле материалы развозят на универсальной тележке ЦНИИОМТП.
Подготовленную поверхность огрунтовывают мастикой. Мастику приготовляют на приобъектных узлах, оснащенных необходимым оборудованием, из нефтяных битумов БН-90/130, БНК-90/30 и растворителя (уайт-спирит, керосин).
Огрунтовку следует выполнять тщательно, сплошным слоем, без пропусков. Грунтовочный состав наносят по всей изолируемой поверхности в два слоя: каждый последующий - после высыхания и прекращения отлипа предыдущего. Подача грунтовочного состава к месту работы предусматривается передвижной установкой ПКУ-35М или любой аналогичной установкой.
Расход грунтовки - 0,2 кг/м2.
Рулонный ковер разрешается наклеивать через 24 ч после огрунтовки основания.
Наклейку производят следующим образом:
конец рулона длиной около 0,5 м смачивают мастикой и крепят к основанию или нижележащему слою ковра;
рулон раскатывают с помощью катка-раскатчика ИР-835 и одновременно смачивают мастикой как сам рулон, так и полосу приклейки;
мастику следует наносить удочкой, не смачивая при этом наружную поверхность раскатываемого рулона;
через 7 - 15 мин после нанесения мастики уложенное полотнище трижды прикатывают катком ИР-835.
Для устройства кровельного ковра из наплавляемого рубероида безогневым (холодным) способом применяют следующие механизмы и приспособления:
передвижную кровельную установку для подачи и нанесения мастики ПКУ-35М;
каток для раскатки и прикатки рулонного материала ИР-835;
установку для нанесения мастики с удочкой-распылителем СО-21А.
Количество наносимой мастики должно составлять 0,6 - 0,8 кг/м2.
Особенно тщательно следует приклеивать начало и конец полотнища, а также его кромки.
Слой ковра наплавляемого рубероида наклеивают в направлении от пониженных мест к повышенным с расположением полотнищ перпендикулярно стоку воды. Величина нахлестки полотнищ рулонного ковра вдоль и поперек составляет 70 - 100 мм.
Дополнительный гидроизоляционный ковер в местах примыканий, а также в ендовых выполняют из заранее подготовленных кусков полотнищ наплавляемого рубероида.
После наклейки второго слоя рубероида производят устройство защитного слоя из гравия светлых тонов. В первую очередь наносят мастику слоем толщиной не более 3 мм. Разливку мастики следует производить с помощью механизированных средств ПКУ-35М. На мастику по мере ее заливки отсыпают гравий.
Доставку гравия к месту укладки по кровле производят тележками на резиновом ходу.
Гравий разравнивает рейкой, удаляя излишки. Гравий должен быть погружен в мастику на 2/3 высоты зерен (размер зерен 5 - 10 мм). Затем поверхность кровли вторично заливают ровным слоем мастики и засыпают гравием. Общая толщина защитного слоя из гравия должна составлять 10 мм. В защитном слое необходимо предусматривать температурно-усадочные швы шириной 10 мм (во взаимно-перпендикулярных направлениях) и заполнять их герметизирующими мастиками. Гравий прикатывают облегченным катком, создающим равномерное давление 15 - 20 кг/см2.
Каток изготавливается строительной организацией.

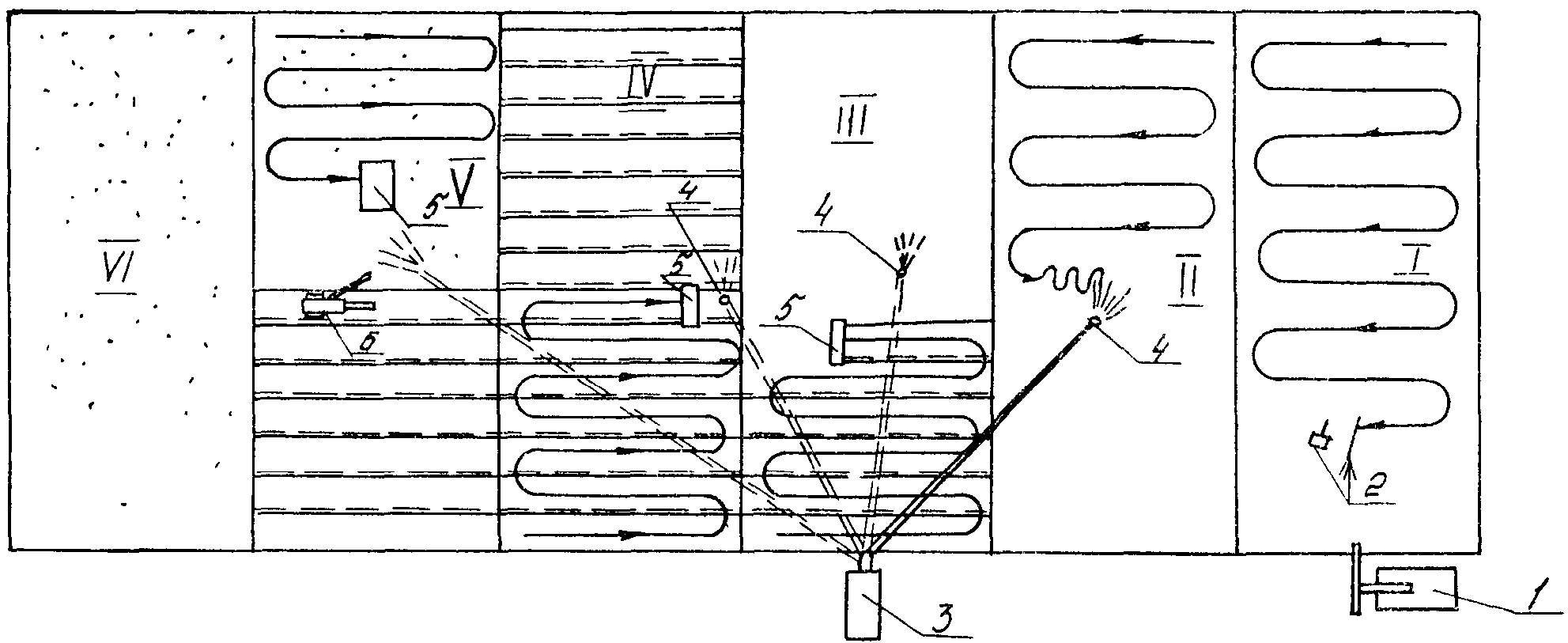

Схема организации работ по устройству кровли дана на листе 8.
До начала работ по устройству кровли из наплавляемого рулонного материала безогневым способом оформляют акт на скрытые работы.
Перечень рабочих процессов и операций, подлежащих контролю, средства и методы контроля операций и процессов приведены в табл. 1.
Таблица 1
─────────────┬──────────┬────────────┬─────────────┬────────────┬───────────────
Наименование │ Предмет │Инструмент и│Периодичность│Ответствен- │ Технические
процессов, │ контроля │ способ │ контроля │ный за │ критерии
подлежащих │ │ контроля │ │контроль │ оценки
контролю │ │ │ │ │ качества
─────────────┼──────────┼────────────┼─────────────┼────────────┼───────────────
Подготовка │Ровность │Визуально. │До начала │Мастер │Зазоры между
поверхности │поверхнос-│Контрольная │работ │ │покрытием и
основания │ти, отсут-│рейка │ │ │контрольной
│ствие │ │ │ │рейкой не
│грязи и │ │ │ │должны
│влажных │ │ │ │превышать 2 мм,
│мест │ │ │ │влажность не
│ │ │ │ │должна
│ │ │ │ │превышать 5%
│ │ │ │ │
Нанесение │Равномер- │Не менее 5 │В процессе │Мастер или │Толщина
грунтовки │ность и │измерений на│нанесения │бригадир │грунтовки
│толщина │каждые 70 - │ │ │0,7 мм.
│слоя │100 м2, │ │ │Предельные
│ │определяемых│ │ │отклонения - 5%
│ │визуальным │ │ │
│ │осмотром │ │ │
│ │ │ │ │
Нанесение │Равномер- │Не менее 5 │В процессе │То же │8 мм.
мастики при │ность и │измерений на│работ │ │Отклонение
наклейке │толщина │каждые 70 - │ │ │+/- 10%
рубероида │слоя │100 м2 в │ │ │
│ │местах, │ │ │
│ │определяемых│ │ │
│ │визуальным │ │ │
│ │осмотром │ │ │
ЗАРАБОТНОЙ ПЛАТЫ НА УСТРОЙСТВО 100 м2 КРОВЛИ
Калькуляция затрат труда, машинного времени и заработной платы приведена в табл. 2.
Таблица 2
─────────────────────┬───────────┬─────────┬─────┬────────────┬─────────────┬─────────────┬─────────────┬─────────────┬──────────┬──────────
Наименование процесса│ Номер │ Единица │Объем│Обоснование │Норма времени│ Расценка, │Затраты труда│ Заработная │ Время │Заработная
│фасета для │измерения│работ│(ЕНиР и др. │ │ р.-к. │ │плата, р.-к. │пребывания│ плата
│ пересчета │ │ │ нормы) ├──────┬──────┼───────┬─────┼──────┬──────┼───────┬─────┤машины на │машиниста
│показателей│ │ │ │рабо- │маши- │рабочих│маши-│рабо- │маши- │рабочих│маши-│ объекте, │ с учетом
│ │ │ │ │чих, │ниста,│ │ниста│чих, │ниста,│ │ниста│ маш.-ч │пребывания
│ │ │ │ │чел.-ч│чел.-ч│ │ │чел.-ч│чел.-ч│ │ │ │машины на
│ │ │ │ │ │(маш.-│ │ │ │(маш.-│ │ │ │ объекте,
│ │ │ │ │ │ч) │ │ │ │ч) │ │ │ │ р.-к.
─────────────────────┼───────────┼─────────┼─────┼────────────┼──────┼──────┼───────┼─────┼──────┼──────┼───────┼─────┼──────────┼──────────
Очистка основания от │- │100 м2 │1 │ЕНиР, │1,0 │- │0-64 │- │1,0 │- │0-64 │- │- │-
мусора │ │основания│ │§ Е7-4, N 1 │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │
Огрунтовка │- │100 м2 │2 │ЕНиР, │0,65 │- │0-51,4 │- │1,30 │- │1-03 │- │- │-
поверхности основания│ │основания│ │§ Е7-4, N 5 │ │ │ │ │ │ │ │ │ │
битумной мастикой │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │
Наклейка рулонных │- │100 м2 │2 │ЕНиР, │3,2 │- │2-27 │- │6,4 │- │4-54 │- │- │-
материалов │ │ │ │§ Е7-1, N 3 │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │
Устройство защитного │- │100 м2 │2 │ЕНиР, │2,3 │- │1-63 │- │4,6 │- │3-26 │- │- │-
слоя из гравия │ │основания│ │§ Е7-4, N 10│ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │
Подача битумной │- │1 т │0,974│ЕНиР, § Е7-1│- │1,94 │- │1-76 │- │1,89 │- │1-71 │4,4 │4-00
мастики установкой │ │ │ │(примечание │ │ │ │ │ │(1,89)│ │ │ │
ПКУ-35М │ │ │ │2) │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │
Подача материалов │01 │100 т │0,017│ЕНиР, │18 │9 │11-52 │6-30 │0,30 │0,15 │0-19 │0-10 │5,4 │3-78
подъемником на крышу │ │ │ │§ Е1-16, │ │ │ │ │ │(0,15)│ │ │ │
(инвентарь, │ │ │ │табл. 2, │ │ │ │ │ │ │ │ │ │
приспособления, │ │ │ │N 16 │ │ │ │ │ │ │ │ │ │
рубероид, щебенка) │ │ │ │ │ │ │ │ │ │ │ │ │ │
─────────────────────┴───────────┴─────────┴─────┴────────────┴──────┴──────┴───────┴─────┼──────┼──────┼───────┼─────┼──────────┼──────────
Итого │13,60 │2,04 │9-66 │1-81 │9,8 │7-78
│ │(2,04)│ │ │ │
График производства работ приведен в табл. 3.
Таблица 3
───────────────────────┬─────────┬─────┬─────────────┬────────────┬─────────┬─────────────────────────────────────────────────
Наименование процесса │ Единица │Объем│Затраты труда│ Принятый │Продолжи-│ Дни
│измерения│работ├──────┬──────┤ состав │тельность├───────────────────────┬─────────────────────────
│ │ │рабо- │маши- │звена, чел. │процесса,│ 1 │ 2
│ │ │чих, │ниста,│ │ч ├───────────────────────┴─────────────────────────
│ │ │чел.-ч│чел.-ч│ │ │ Часы
│ │ │ │(маш.-│ │ ├──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬──┬─
│ │ │ │ч) │ │ │1 │2 │3 │4 │5 │6 │7 │8 │1 │2 │3 │4 │5 │6 │7 │8 │
───────────────────────┼─────────┼─────┼──────┼──────┼────────────┼─────────┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼──┼─
Очистка основания │100 м2 │1 │1 │- │Кровельщик │1 ├──┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│основания│ │ │ │2 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Огрунтовка поверхности │100 м2 │2 │1,3 │- │Кровельщик │1,3 │ ├──┼┤ │ │ │ │ │ │ │ │ │ │ │ │ │ │
основания битумной │основания│ │ │ │4 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
мастикой │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Наклейка рулонных │100 м2 │2 │6,4 │- │Кровельщики:│1,6 │ │ │├─┼──┤ │ │ │ │ │ │ │ │ │ │ │ │
материалов │ │ │ │ │4 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │3 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │2 разр. - 2 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Устройство защитного │100 м2 │2 │4,6 │- │Кровельщики:│1,5 │ │ │ │ ├┼──┼┤ │ │ │ │ │ │ │ │ │ │ │
слоя из гравия │основания│ │ │ │4 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │3 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │2 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Подача битумной мастики│1 т │0,974│- │1,89 │Машинист │1,89 │ ├─ ┼─ ┼─ ┼─ ┼┤ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │(1,89)│5 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Подача материалов │100 т │0,017│0,30 │0,15 │Машинист │0,15 ├─ ┼─ ┼─ ┼─ ┼─ ┼┤ │ │ │ │ │ │ │ │ │ │ │
подъемником на крышу │ │ │ │(0,15)│3 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
(инвентарь, приспособ- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
ления, рубероид, │ │ │ │ │Такелажник │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
щебенка) │ │ │ │ │2 разр. - 1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
В табл. 4 дан перечень необходимых инструментов, инвентаря и приспособлений.
Таблица 4
──────────────────────┬──────────────┬───────────┬─────────────────────────
Наименование │ Марка, ГОСТ │Количество,│ Назначение
│ │ шт. │
──────────────────────┼──────────────┼───────────┼─────────────────────────
Подъемник │ТП-12 │ 1 │Для подъема строительных
│ │ │материалов
Передвижная │ПКУ-35М │ 1 │Для подачи и нанесения
кровельная установка │ │ │мастики
Каток │ИР-835 │ 1 │Для раскатки и прикатки
│ │ │рулонного материала
Установка │СО-21А │ 1 │Для нанесения
│ │ │растворителя удочкой-
│ │ │распылителем
Тележка универсальная │- │ 1 │Для транспортировки
│ │ │строительных материалов
Контейнер │- │ 1 │Для транспортирования
│ │ │рубероида
Кровельный нож │ГОСТ 4230-79*Е│ 1 │Для резки рулонного
│ │ │материала
Инъектор │- │ 1 │Для ликвидации вздутий
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7502-89 Постановлением Госстандарта России от 27.07.1999
Рулетка │ГОСТ 7502-89 │ 2 │Для измерения
Лопата │ГОСТ 19596-87 │ 2 │Для разбрасывания гравия
Уровень строительный │ГОСТ 9416-83 │ 1 │Для измерений
Маска │ГОСТ 9533-81 │ 2 │Для защиты лица
Очки │- │ 2 │Для защиты глаз
Щетка │- │ 2 │Для нанесения мастики
Бачок вместимостью │- │ 2 │Для хранения мастики
15 л │ │ │
Гребок для кровель │ОТУ 22-475-66 │ 2 │Для разравнивания гравия
Линейка металлическая │ГОСТ 422-75* │ 2 │Для измерений
1000 мм │ │ │
──────────────────────┴──────────────┴───────────┴─────────────────────────
В табл. 5 приведены данные потребности в материалах и полуфабрикатах при устройстве 100 м2 кровли.
Таблица 5
───────────────┬───────┬────────────────────────────────────────┬──────────
Наименование │Вариант│ Исходные данные │Потребное
полуфабриката,│(фасет-├──────────┬──────────────┬──────────────┤количество
конструкции │код) │ Единица │Объем работ в │Принятая норма│
(марка, ГОСТ) │ │измерения │ нормативных │ расхода │
│ │по нормам │ единицах │материалов на │
│ │(чертежам)│ │ единицу │
│ │ │ │ измерения │
───────────────┼───────┼──────────┼──────────────┼──────────────┼──────────
Наплавляемый │ │1 м2 │100 │115 м2 │230 м2
рубероид (2 │ │кровли │ │(один слой) │
слоя) │ │ │ │ │
│ │ │ │ │
Растворитель │ │кг │100 │10,33 кг │20,66 кг
(уайт-спирит) │ │ │ │(один слой) │
│ │ │ │ │
Гравий фракции,│ │м3 │100 │0,0105 │0,0105 м3
5 - 10 мм │ │ │ │(толщина слоя │
│ │ │ │10 мм) │
───────────────┴───────┴──────────┴──────────────┴──────────────┴──────────
При устройстве рулонных кровель из наплавляемого рубероида безогневым способом должны соблюдаться правила техники безопасности в соответствии с главой СНиП III-4-80* "Техника безопасности в строительстве" и правилами пожарной безопасности при проведении строительно-монтажных работ.
При устройстве кровель надлежит соблюдать правила по технике безопасности, прилагаемые к инструкциям по эксплуатации соответствующих механизмов. К работам по устройству кровель из наплавляемого рубероида допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, специальную теоретическую и практическую подготовку по существующим программам, сдавшие экзамены и получившие удостоверения.
Независимо от производственного стажа кровельщики должны пройти вводный (общий) инструктаж по технике безопасности, а также производственный инструктаж непосредственно на рабочем месте. Запрещается передача кровельных установок другим лицам без разрешения мастера.
Запрещается хранить и переносить летучие и легковоспламеняющиеся жидкости в открытой таре. Их следует хранить в герметически закрывающихся металлических бочках вместимостью 200 л, защищенных от попадания прямых солнечных лучей, на расстоянии не ближе 20 м от зданий. Часть растворителя (в расчете на одну смену) необходимо хранить на специальной тележке, защищенной от попадания прямых солнечных лучей, на расстоянии 20 м от места производства работ. Заправку растворителя из бочки следует производить с помощью ручного насоса с длиной заправочного шланга не более 1 м.
На крышах зданий, где ведутся кровельные работы, должно быть оборудовано не менее двух выходов.
Место производства работ должно быть обеспечено следующими средствами пожаротушения и медицинской помощи: пенные огнетушители (из расчета на 500 м2 кровли) - не менее 2 шт.; ящик с песком - 0,5 м3 - 1 шт.; лопаты - 2 шт.; асбестовое полотно - 3 м2; аптечка с набором медикаментов - 1 шт.
НА УСТРОЙСТВО 100 м2 КРОВЛИ
Нормативные затраты труда рабочих, чел.-ч 13,6
Нормативные затраты машинного времени, маш.-ч 2,04
Заработная плата, р.-к.:
строителей 9-66
механизаторов 7-78
Продолжительность выполнения работ, смен 0,66
Выработка одного рабочего в смену, м2 60,3
Условные затраты на механизацию, р.-к. 9-42
Сумма изменяемых затрат, р.-к. 19-08
Тип механизма для подъема строительных материалов
────────────────────┬───────────────┬───┬─────────────────────────
Наименование фактора│ Обоснование │Код│ Значение фактора
────────────────────┼───────────────┼───┼─────────────────────────
Подъемник ТП-12 │ЕНиР, § Е1-16, │ 1 │По калькуляции
│табл. 2 │ │
Консольно-балочный │То же │ 2 │Н. вр. и расц. для
кран К-1; К-1 М │ │ │машиниста умножать на
│ │ │2,33, для такелажников -
│ │ │на 1,66
────────────────────┴───────────────┴───┴─────────────────────────
Высота от уровня земли
────────────────────┬───────────────┬───┬─────────────────────────
Наименование фактора│ Обоснование │Код│ Значение фактора
────────────────────┼───────────────┼───┼─────────────────────────
Высота подъема до │ЕНиР, § Е1-16 │ 1 │По калькуляции
8 м │ │ │
Добавлять на │То же │ 2 │Н. вр. и расц. для
следующие 8 м │ │ │машиниста умножать на
│ │ │0,188
────────────────────┴───────────────┴───┴─────────────────────────
1 - подъемник ТП-12;
2 - метла, скребок;
3 - передвижная кровельная установка ПКУ-35М;
4 - удочка-распылитель;
5 - каток ИР-835;
6 - тележка универсальная;
I - очистка поверхности;
II - огрунтовка поверхности;
III - настилка 1-го слоя рулонного образца;
IV - настилка 2-го слоя рулонного образца;
V - посыпка гравием с прикаткой;
VI - готовое покрытие
Наклейка рулонных материалов перпендикулярно направлению
стока воды при уклоне покрытия 2,5 - 6% (безогневой способ)
Величина нахлестки полотнищ рулонного ковра
