ОПЕЧАТКИ В ГЛАВЕ СНиП II-30-76
"ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ"
Отдел технического нормирования и стандартизации Госстроя СССР сообщает, что номограммы, приведенные на рис. 1 и 2, стр. 34, 35 главы СНиП II-30-76, даны в неправильном масштабе. Для гидравлического расчета внутренних канализационных трубопроводов следует пользоваться приведенными ниже номограммами.

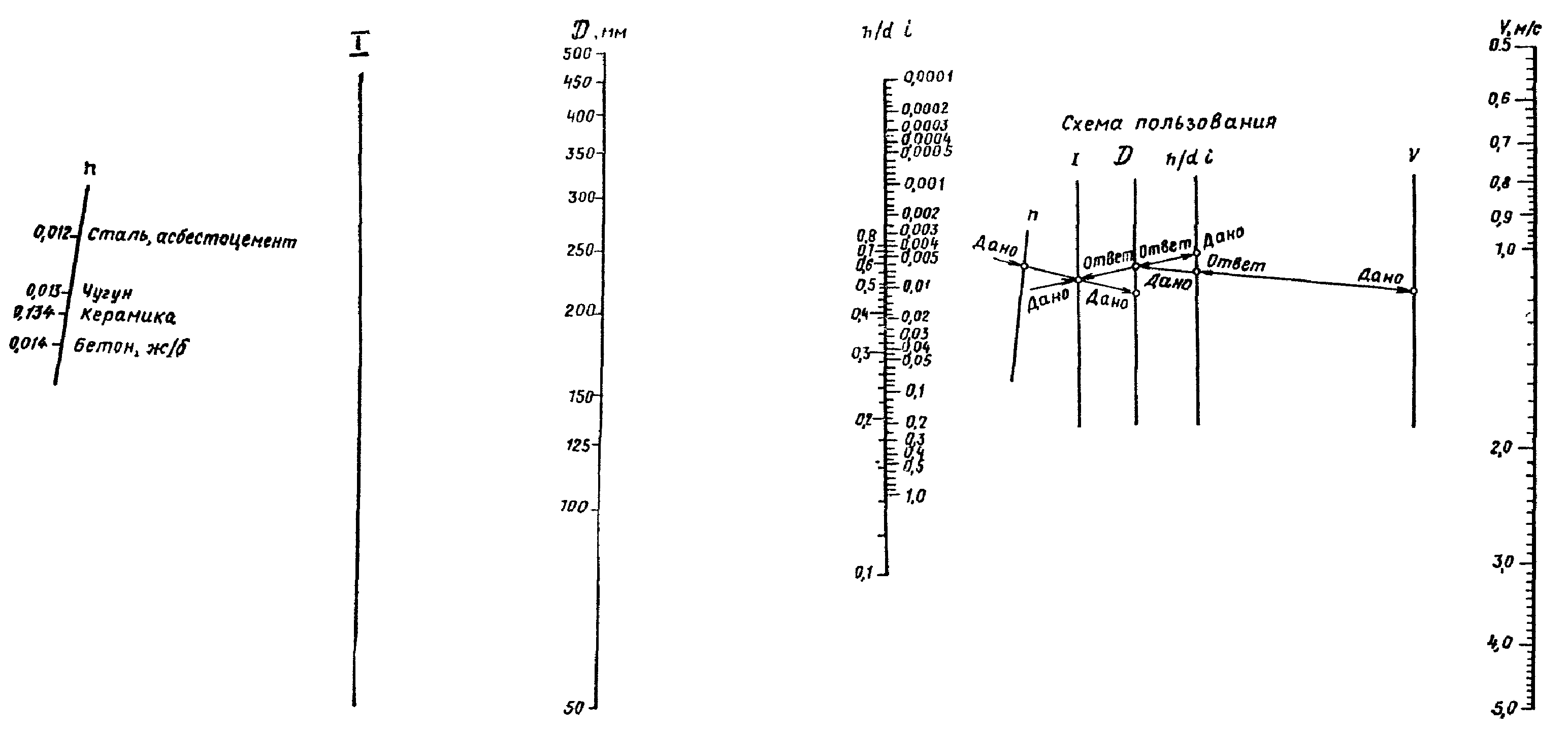

Рис. 1. Номограмма для определения гидравлического уклона
канализационных трубопроводов

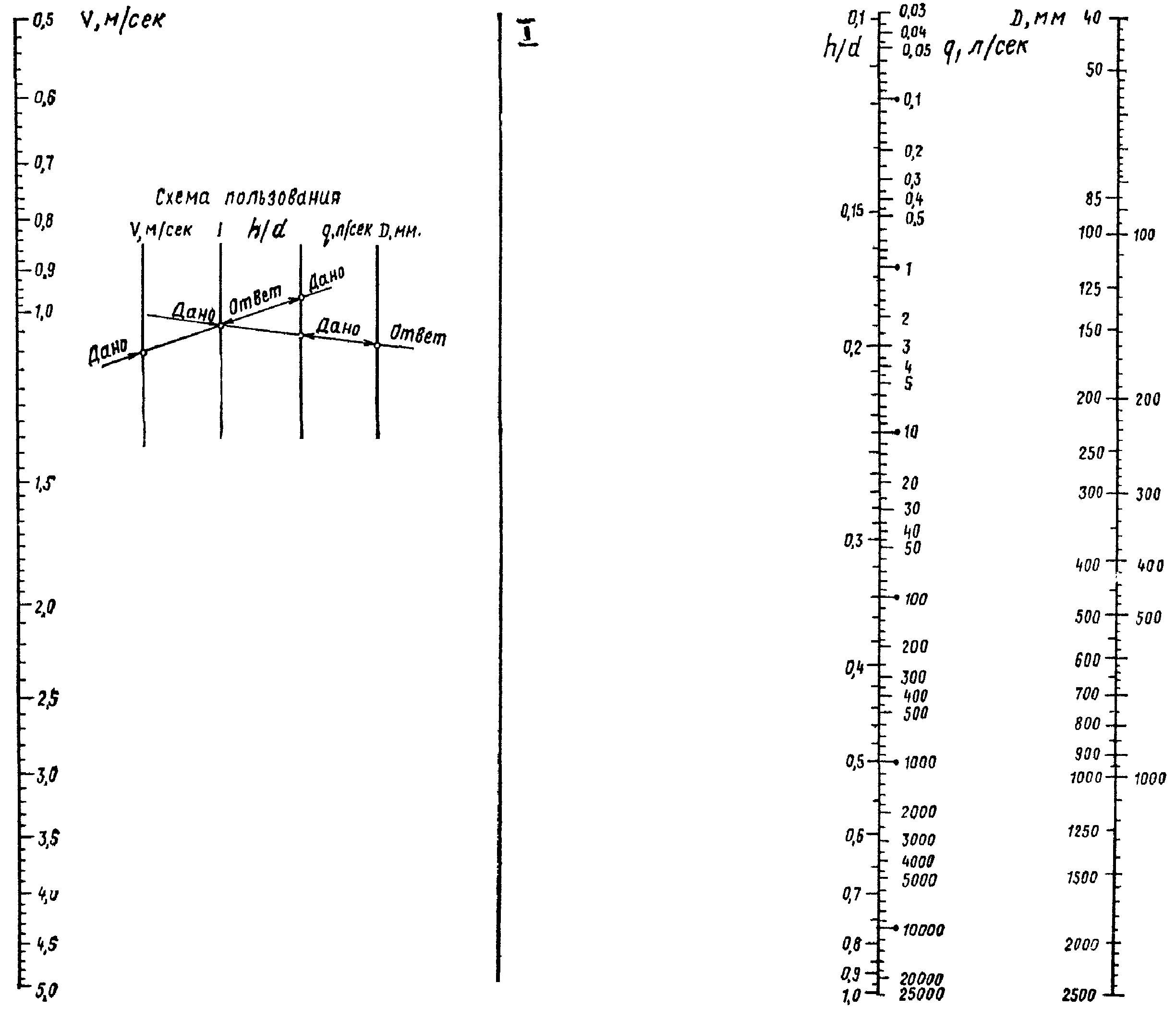

Рис. 2. Номограмма для определения диаметров
канализационных трубопроводов
