Время на обслуживание рабочего места и время на подготовительно-заключительную работу (aом) | 7% |
Время на отдых и личные надобности (aотл) | 5% |


















N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
КВН-55-70 | КВН-55-120 КВН-55-180 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Слить масло из маслоохладителя, маслобака, подшипников, выпустить остатки нефтепродуктов | Насос | 1 | 1,00 | 1,30 |
2 | Снять вспомогательные трубопроводы и измерительные приборы | Насос | 2 | 2,10 | 2,80 |
3 | Снять термоизоляцию с крышки цилиндра, обшивку корпуса, ограждение муфты | Насос | 2 | 1,40 | 1,80 |
Разборка со стороны нагнетательного патрубка | |||||
4 | Открепить и снять самовсасывающий масляный насос и бак | Насос, бак | 3 | 0,80 | 0,90 |
5 | Отсоединить, вытащить установочные шпильки и вскрыть крышку упорного подшипника | Крышка | 3 | 0,30 | 0,40 |
6 | Отсоединить и снять верхнюю половину вкладыша, выкатить нижнюю половину | Комплект | 3 | 0,30 | 0,40 |
7 | Вывернуть стопора и отвернуть концевую гайку вала (шлицевую муфту); выкатить маслоудерживающее кольцо нижней половины крышки подшипника | Кольцо | 3 | 0,10 | 0,10 |
8 | Снять упорный диск с вала при помощи приспособления | Упорный диск | 3 | - | 0,90 |
9 | Вынуть контрольные шпильки, отсоединить и снять нижнюю часть корпуса подшипника | Корпус подшипника | 3 | 0,40 | 0,70 |
10 | Снять смазочные кольца и маслоотбойное кольцо | Комплект | 2 | 0,10 | - |
11 | Отсоединить и снять картер правого сальника | Картер сальника | 3 | - | 1,10 |
12 | Отсоединить и снять картер заднего сальника с корпусом подшипника | Картер сальника | 3 | 0,70 | - |
13 | Снять нажимную втулку сальника. Отсоединить и снять крышку камеры разгрузки осевого давления с сальниковым уплотнением | Сальник | 3 | 1,30 | 1,80 |
14 | Отвернуть и снять чеку, стопорящую защитную втулку вала, отвернуть защитную втулку и снять уплотнительные кольца торца защитной втулки | Защитная втулка | 3 | 0,90 | 1,20 |
15 | Снять с вала разгрузочный диск с помощью приспособления и подогревом диска | Разгрузочный диск | 3 | 2,10 | 2,70 |
16 | Отсоединить, отжать и снять крышку цилиндра с помощью тали | Крышка цилиндра | 3 | 4,10 | 5,40 |
17 | Отвернуть гайки со шпилек, крепящих внутренний корпус к цилиндру, и вынуть нижнюю и верхнюю планки | Насос | 3 | 0,20 | 0,20 |
18 | Установить приспособление для выема внутреннего корпуса, присоединить тележку к внутреннему корпусу и вынуть внутренний корпус | Внутренний корпус | 3 | 2,60 | 3,90 |
Разборка со стороны муфты | |||||
19 | Отвернуть шурупы и снять кожух муфты | Кожух | 2 | 0,20 | 0,20 |
20 | Вытащить шплинты, отвернуть гайки | Комплект | 2 | 0,20 | 0,30 |
21 | Разъединить и вынуть промежуточную часть муфты или промежуточный валик | Промежуточный валик | 3 | 0,20 | 0,20 |
22 | Отогнуть стопорную шайбу, отвернуть концевую гайку вала и снять муфту с помощью приспособления | Полумуфта | 2 | 0,30 | 0,40 |
23 | Отсоединить, вытащить установочные шпильки и вскрыть крышку опорного или переднего подшипника | Крышка подшипника | 2 | 0,20 | 0,30 |
24 | Отсоединить и снять верхнюю половину вкладыша, выкатить нижнюю половину, выкатить маслоудерживающее кольцо из нижней половины крышки подшипника | Комплект | 3 | 0,30 | 0,40 |
25 | Вынуть контрольные шпильки, отсоединить и снять нижнюю часть корпуса подшипника | Нижняя часть корпуса подшипника | 3 | - | 0,40 |
26 | Отсоединить и снять картер левого подшипника | Картер | 3 | 0,70 | 1,10 |
Разборка внутренней части насоса | |||||
27 | Снять нажимную втулку сальника | Втулка | 3 | 0,40 | 0,60 |
28 | Отжать внутренний корпус, выкатить на приспособление и снять тележку | Корпус, тележка | 3 | 6,00 | 7,10 |
29 | Отсоединить и снять верхнюю часть внутреннего корпуса, предварительно отсоединив болты, крепящие последний аппарат и всасывающие патрубок | Верхняя часть внутреннего корпуса | 3 | 2,00 | - |
30 | Отжать и вынуть шпонки: отвернуть и вынуть стяжные болты. Отжать и снять обойму с направляющим аппаратом последней ступени | Насос | 3 | 5,70 | 6,80 |
31 | Отсоединить, вытащить установочные шпильки и вскрыть направляющие аппараты 1 - 7 ступени | Насос | 3 | 2,00 | - |
32 | Вынуть ротор насоса при помощи приспособления | Ротор | 3 | 1,50 | - |
33 | Разобрать ротор: при помощи стяжного приспособления, подогрева, снять восьмое колесо с посадкой на валу; отжав следующую секцию, повторить операцию до снятия последнего колеса; вынимая шпонки, упорные кольца, разобрать полностью ротор и внутренний корпус | Ротор | 3 | 7,00 | 8,50 |
34 | Снять предохранительное кольцо, отвернуть защитную втулку и снять винтовое колесо | Защитная втулка, винтовое колесо | 3 | 1,70 | 2,10 |
35 | Разобрать самовсасывающий маслонасос: отсоединить и снять всасывающую крышку, отвернуть шурупы и снять промежуточное кольцо, снять рабочее колесо, вынуть валик из направляющей втулки, отогнуть стопорную шайбу, отвернуть шурупы, крепящие щеку, и выпрессовывать втулку вместе со щекой | Масляный насос | 3 | 1,00 | 1,20 |
36 | Разобрать маслоохладитель: отболтить и снять крышку с камерами охлаждающей воды; отжать и вынуть трубную систему | Масляный охладитель | 3 | 1,00 | 1,20 |
37 | Разобрать масляный фильтр: отсоединить и вынуть патрон фильтра из корпуса; отвернуть гайку шпинделя и снять с колонок пластины; отвернуть нажимную гайку и вынуть шпиндель вместе с деталями сальника | Масляный фильтр | 3 | 0,50 | 0,60 |
38 | Разобрать червячно-винтовой насос МВН-1,5: вынуть контрольные шпильки, отсоединить и снять крышку с напорной стороны; вынуть втулку корпуса; снять полумуфту, вынуть шпонку из вала и червяка; снять колпачок и вывернуть корпус предохранительного клапана; вынуть пружину и тарелку клапана | Червячно-винтовой насос | 3 | 3,00 | 3,50 |
Ремонт | |||||
39 | Очистить, промыть детали насоса | Насос | 1 | 6,50 | 10,00 |
40 | Составить дефектную ведомость | Насос | 4 | 1,50 | 1,80 |
41 | Зачистить риски и забоины на валу, на рабочих колесах, на шпоночных канавках; подогнать шпонки по канавкам вала и рабочих колес | Насос | 2 | 2,50 | 3,20 |
42 | Зачистить риски и забоины на сферических поверхностях вкладышей и корпусов подшипников | Насос | 2 | 1,20 | 1,90 |
43 | Зачистить забоины и риски на разгрузочном и упорном дисках, на шайбе разгрузочного диска | Насос | 2 | 1,50 | 2,10 |
44 | Зачистить боковые и внутренние поверхности секций внутреннего корпуса | Комплект | 2 | 4,50 | 5,30 |
45 | Зачистить и подогнать стопорные кольца рабочих колес | Комплект | 3 | 0,70 | 0,90 |
46 | Изготовить амортизаторы под пальцы муфты сцепления из листовой резины | Комплект | 0 | 1,70 | 2,10 |
47 | Собрать ротор без рабочих колес для шлифовки защитных втулок упорного и разгрузочного дисков и втулок подшипников | Ротор | 3 | 2,00 | 2,40 |
48 | Разобрать ротор после шлифовки | Ротор | 2 | 0,40 | 0,40 |
49 | Спрессовать уплотняющие кольца с рабочих колес или с секции: разрезать газосваркой и при помощи зубила и молотка обить кольца и выбить стопоры | Кольцо | 3 | 0,10 | 0,10 |
50 | Напрессовать уплотняющие кольца на рабочие колеса или на секции: разметить, просверлить отверстия, нарезать резьбу, изготовить стопоры и поставить их | Кольцо | 3 | 0,40 | 0,40 |
51 | Просверлить отверстия в маслоотражательном кольце, нарезать резьбу | Кольцо | 2 | 0,20 | 0,20 |
52 | Изготовить стопоры для маслоотражательных колец или для уплотняющих колец из легированной стали, нарезать резьбу, отрезать и прорезать шлицы для отвертки | Комплект | 3 | 0,20 | 0,20 |
53 | Собрать подшипник под расточку: установить в тиски, обрубить приливы по торцу и боковой части, припилить и соединить болты | Подшипник | 3 | 1,00 | 1,20 |
54 | Разобрать подшипник после расточки, удалить асбест, просверлить отверстия | Подшипник | 2 | 0,40 | 0,40 |
55 | Подогнать новые защитные втулки по валу | Втулка | 3 | 0,40 | 0,40 |
Сборка | |||||
56 | Собрать червячно-винтовой насос МВН-1,5: вставить тарелку и пружину клапана, ввернуть корпус предохранительного клапана, поставить колпачок, вставить шпонку на вал и червячок, поставить полумуфту; вставить втулку корпуса, установить крышку с напорной стороны и закрепить, установить контрольные шпильки | Червячно-винтовой насос | 3 | 2,80 | 3,20 |
57 | Собрать масляный фильтр: установить детали сальника, поперечину на квадрат и завернуть шуруп; вставить шпиндель вместе с деталями сальника, соединить нажимной гайкой; установить пластины на колонки и навернуть гайку шпинделя; вставить патрон фильтра в корпус и соединить | Масляный фильтр | 3 | 0,50 | 0,60 |
58 | Собрать маслоохладитель: вставить трубную систему; установить крышку с камерами охлаждающей воды или со змеевиком и закрепить | Маслоохладитель | 3 | 1,20 | 1,60 |
59 | Собрать самовсасывающий маслонасос: запрессовать втулку вместе со щекой; закрепить щеку шурупами, загнуть стопорную шайбу; вставить валки в направляющую втулку; установить рабочее колесо, промежуточное кольцо и завернуть шурупы; установить и соединить всасывающую крышку | Маслонасос | 3 | 1,40 | 1,80 |
Сборка внутренней части насоса | |||||
60 | Установить винтовое колесо, навернуть защитную втулку, поставить предохранительное и маслоотбойное кольца | Винтовое колесо, защитная втулка | 4 | 1,40 | 1,40 |
61 | Собрать ротор и внутренний корпус в обратной последовательности от разборки | Ротор секции | 4 | 7,30 | 10,40 |
62 | Вставить ротор насоса при помощи приспособления | Ротор | 4 | 1,50 | - |
63 | Установить последовательно направляющие аппараты, соединить их установочными шпильками | Насос | 4 | 2,00 | - |
64 | Установить обойму с направляющим аппаратом последней ступени, вставить стяжные болты, шпонки, обтянуть внутренний корпус | Насос | 4 | 2,60 | 3,60 |
65 | Установить верхнюю половину внутреннего корпуса, закрепить крышку и всасывающий патрубок | Верхняя часть внутреннего корпуса | 4 | 2,00 | - |
66 | Установить тележку и завести внутренний корпус в цилиндр, обжать шпильками | Тележка, корпус | 4 | 4,00 | 5,90 |
67 | Разобрать тележку и приспособление для заводки внутреннего корпуса | Приспособление | 3 | 1,00 | 1,30 |
Сборка со стороны муфты | |||||
68 | Надеть на вал кольцо гидравлического уплотнения и нажимную втулку сальника | Кольцо, втулка | 3 | 0,50 | 0,60 |
69 | Установить и закрепить картер левого подшипника | Картер | 3 | 1,20 | 1,40 |
70 | Установить и соединить нижнюю часть корпуса подшипника, установить контрольные шпильки | Нижняя часть корпуса подшипника | 3 | 0,60 | 0,80 |
71 | Надеть смазочное кольцо, закатить нижнюю половину вкладыша, вставить маслоудерживающее кольцо в нижнюю половину крышки корпуса подшипника | Подшипник | 4 | 0,60 | 0,80 |
72 | Закрыть крышку переднего или опорного подшипника, вставить установочные шпильки и соединить | Крышка подшипника | 4 | 0,50 | 0,60 |
73 | Установить полумуфту, навернуть концевую гайку вала и загнуть стопорную шайбу | Полумуфта | 3 | 0,40 | 0,50 |
74 | Установить промежуточную часть муфты или промежуточный валик и закрепить | Промежуточный валик | 3 | 0,40 | 0,50 |
75 | Вставить соединительные болты, надвинуть втулки, навернуть гайки и зашплинтовать | Комплект | 3 | 1.00 | 1,20 |
76 | Установить и соединить кожух муфты | Кожух | 2 | 0,20 | 0,20 |
Сборка со стороны нагнетательного патрубка | |||||
77 | Навернуть гайки на шпильки, крепящие внутренний корпус к цилиндру, вставить верхнюю и нижнюю планки | Насос | 3 | 0,20 | 0,20 |
78 | Установить прокладку в стык крышки с цилиндром, крышку цилиндра с помощью тали и соединить | Крышка цилиндра | 4 | 5,00 | 6,30 |
79 | Напрессовать на вал разгрузочный диск с помощью приспособления и подогревом | Разгрузочный диск | 4 | 1,20 | 1,40 |
80 | Поставить уплотнительные кольца на торец защитной втулки, навернуть защитную втулку на вал, установить и навернуть чеку, стопорящую защитную втулку | Защитная втулка | 4 | 1,00 | 1,40 |
81 | Установить крышку камеры разгрузки осевого давления с сальниковым уплотнением и закрепить, установить нажимную втулку сальника | Сальник | 4 | 1,70 | 2,60 |
82 | Установить и соединить картер сальника заднего с корпусом подшипника | Картер сальника | 3 | 1,00 | - |
83 | Установить и присоединить картер правого сальника | Картер сальника | 3 | - | 1,40 |
84 | Установить и соединить нижнюю часть корпуса подшипника, вставить контрольные шпильки | Нижняя часть корпуса подшипника | 3 | 0,60 | 0,80 |
85 | Установить упорный диск на вал с помощью приспособления | Упорный диск | 4 | - | 1,10 |
86 | Вкатить маслоудерживающее кольцо в нижнюю половину крышки подшипника, вкатить нижнюю половину вкладыша, поставить верхнюю половину и закрепить | Подшипник | 4 | 0,60 | 0,80 |
87 | Завернуть концевую гайку вала (шлицевую муфту) и ввернуть стопоры | Гайка | 3 | 0,10 | 0,10 |
88 | Закрыть крышку заднего или упорного подшипника, вставить установочные шпильки и закрепить | Крышка | 3 | 0,50 | 0,60 |
89 | Установить и закрепить самовсасывающий масляный насос и бак | Маслонасос, бак | 3 | 1,40 | 1,70 |
90 | Уложить термоизоляцию крышки цилиндра, установить обшивку корпуса, ограждение муфты и закрепить | Насос | 3 | 2,40 | 3,10 |
91 | Установить вспомогательные трубопроводы и измерительные приборы | Насос | 3 | 3,00 | 4,00 |
92 | Налить масло в маслоохладитель, маслобак и в подшипники | Насос | 2 | 1,00 | 1,50 |
93 | Обкатать насос, проверить работу узлов и сдать в эксплуатацию | Насос | 4 | 2,00 | 3,00 |
94 | Замена разгрузочного диска: проверить прилегание разгрузочного диска; установить картер, надеть упорный диск; собрать опорно-упорный подшипник, завернуть защитную втулку; провернуть ротор, прижать разгрузочный диск к упорной шайбе; проверить осевой разбег, установить колодки упорного подшипника и проверить зазор между дисками и колодками; разобрать все в обратном порядке и проверить по следам краски на упорной шайбе равномерное прилегание к ней разгрузочного диска | Рагрузочный диск | 4 | 12,00 | 15,80 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
4Н-5x8, 4НГ-5x8 | 5Н-5x8 5НГ-5x8 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Снять с насоса измерительные приборы, ограждение, муфты сцепления; разъединить трубки охлаждения и муфту зубчатого типа | Насос | 2 | 1,00 | 1,10 |
2 | Отвернуть гайку и спрессовать муфту сцепления с вала | Муфта | 2 | 0,30 | 0,40 |
3 | Разъединить, снять крышки охлаждающей коробки подшипников, отвернуть зажимную гайку подшипника, снять шайбу и зажимную втулку, разъединить и снять охлаждающую коробку подшипника | Комплект | 3 | 0,40 | 0,50 |
4 | Снять верхнюю крышку подшипника скольжения, спрессовать радиально-упорные подшипники, снять маслоотбойные кольца, отсоединить корпус скользящих подшипников от крышки насоса и разобрать подшипник скольжения с полевой стороны | Подшипник | 3 | 0,50 | 0,50 |
5 | Снять верхнюю крышку подшипника скольжения, снять маслоотбойные кольца, отсоединить корпус скользящего подшипника от крышки насоса и разобрать подшипник скольжения со стороны муфты привода | Подшипник | 3 | 0,50 | 0,50 |
6 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку, очистить сальник со стороны муфты привода | Сальник | 2 | 0,65 | 0,65 |
7 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку, очистить сальник с полевой стороны | Сальник | 2 | 0,65 | 0,65 |
8 | Разъединить и снять крышку насоса со стороны напорного патрубка; вынуть внутренний корпус с ротором из цилиндра | Крышка, корпус | 3 | 7,0 | 7,90 |
9 | Разъединить и снять крышку насоса талями со стороны привода | Крышка | 3 | 2,50 | 2,90 |
10 | Разъединить внутренний корпус и вынуть ротор | Корпус, | 3 | 3,00 | 3,10 |
11 | Разобрать ротор: отвернуть защитные втулки, спрессовать рабочие колеса и промежуточные втулки | Ротор | 3 | 5,00 | 5,00 |
Ремонт | |||||
12 | Очистить, промыть все детали насоса | Насос | 1 | 3,10 | 4,00 |
13 | Определить износ, составить дефектную ведомость. | Насос | 4 | 0,90 | 0,90 |
14 | Зачистить вал, шпоночные канавки | Вал | 2 | 0,80 | 0,80 |
15 | Подогнать новые защитные втулки | Комплект | 3 | 1,60 | 1,60 |
16 | Напрессовать уплотняющее кольцо на рабочее колесо и поставить стопоры | Кольцо | 3 | 0,30 | 0,30 |
17 | Опилить бурт уплотняющего кольца по радиусу на 180° | Кольцо | 2 | 0,40 | 0,40 |
Сборка | |||||
18 | Собрать ротор: напрессовать рабочие колеса и промежуточные втулки; навернуть защитные втулки и резьбовые сальники | Ротор | 3 | 5,00 | 5,30 |
19 | Уложить ротор в корпус и соединить две половины корпуса | Ротор, корпус | 3 | 5,00 | 5,50 |
20 | Установить крышку насоса с помощью тали со стороны муфты | Крышка | 3 | 2,00 | 2,20 |
21 | Вставить внутренний корпус с ротором в цилиндр; установить крышку талями со стороны напорного патрубка и закрепить | Корпус, крышка | 3 | 7,00 | 7,50 |
22 | Собрать сальник: установить сальниковую набивку и нажимную втулку сальника со стороны муфты привода | Сальник | 3 | 0,70 | 0,70 |
23 | Собрать сальник: установить сальниковую набивку и нажимную втулку сальника с полевой стороны | Сальник | 3 | 0,70 | 0,70 |
24 | Собрать подшипник со стороны муфты привода: установить корпус к крышке насоса подшипника, маслоотбойные кольца и установить крышку подшипника | Подшипник | 3 | 0,50 | 0,50 |
25 | Собрать подшипник с полевой стороны: установить корпус подшипника к крышке насоса, маслоотбойные кольца, напрессовать радиально-упорный подшипник и установить крышку подшипника | Подшипник | 3 | 0,80 | 0,80 |
26 | Установить охлаждающую коробку подшипников со стороны привода; установить крышки опорного подшипника скольжения | Комплект | 3 | 0,70 | 0,90 |
27 | Установить крышку корпуса талями и закрепить (со стороны привода) | Крышка | 3 | 2,20 | 2,20 |
28 | Напрессовать на вал муфту сцепления и завернуть гайку | Муфта | 3 | 0,30 | 0,30 |
29 | Соединить трубки охлаждения, муфту сцепления зубчатого типа; установить измерительные приборы и ограждение муфты | Насос | 3 | 1,90 | 1,90 |
30 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 2,30 | 2,50 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||||
4Н-5x4 5Н-5x4 6Н-10x4 | 4НГ-5x4 5НГ-5x4 | 6НГ-10x4 8НГД-9x3 | 3В-200x4 8НМКx4 | |||||
Норма времени в чел.-час на единицу измерения | ||||||||
Разборка | ||||||||
1 | Снять с насоса измерительные приборы, разъединить трубки охлаждения | Насос | 2 | 0,60 | 0,60 | 0,60 | 0,60 | |
2 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,10 | 0,10 | 0,10 | 0,10 | |
3 | Разъединить муфту привода | Муфта | 2 | 0,20 | 0,20 | 0,30 | 0,30 | |
4 | Разобрать подшипник (со стороны муфты привода): | |||||||
а) | скольжения - открепить крышки корпуса подшипника, вынуть маслоподающие кольца и вкладыши | Подшипник | 3 | 0,30 | 0,30 | 0,30 | - | |
б) | качения - открепить крышки корпуса подшипника, отвернуть установочную гайку и снять распорную втулку, спрессовать шарикоподшипники | Подшипник | 3 | - | - | - | 0,35 | |
5 | Разобрать подшипник (с полевой стороны): | |||||||
а) | скольжения - открепить крышки корпуса подшипника, вынуть маслоподающие кольца и вкладыши | Подшипник | 3 | 0,20 | 0,30 | 0,30 | - | |
б) | качения - открепить крышки корпуса подшипника, отвернуть установочную гайку и снять распорную втулку, спрессовать шарикоподшипники | Подшипник | 3 | 0,30 | 0,40 | 0,40 | 0,35 | |
6 | Открепить и снять корпус подшипника (со стороны муфты привода) | Корпус | 3 | 0,50 | 0,20 | 0,20 | 0,40 | |
7 | Открепить и снять корпус подшипника (с полевой стороны) | Корпус | 3 | 0,60 | 0,30 | 0,30 | 0,40 | |
8 | Разобрать сальник: снять крышку, нажимную втулку, вынуть сальниковую набивку кольцо гидравлического уплотнения: | |||||||
а) | со стороны муфты привода | Сальник | 2 | 0,30 | 0,65 | 0,65 | 0,20 | |
б) | с полевой стороны | Сальник | 2 | 0,30 | 0,65 | 0,65 | 0,20 | |
9 | Открепить и снять крышку корпуса насоса: | |||||||
а) | с полевой стороны | Крышка | 3 | - | 2,00 | 2,90 | - | |
б) | со стороны муфты привода | Крышка | 3 | - | 2,00 | 2,90 | - | |
10 | Вынуть внутренний корпус с ротором из наружного корпуса | Корпус | 3 | - | 2,20 | 3,10 | - | |
11 | Разъединить внутренние корпуса | Корпус | 3 | - | 1,10 | 1,60 | - | |
12 | Открепить и снять верхнюю половину корпуса насоса (крышку) | Крышка | 3 | 2,00 | - | - | 2,50 | |
13 | Вынуть ротор из корпуса насоса | Ротор | 3 | 0,30 | 0,30 | 0,50 | 0,50 | |
14 | Спрессовать полумуфту привода | Полумуфта | 2 | 0,20 | 0,30 | 0,40 | 0,30 | |
15 | Разобрать ротор: отвернуть защитные втулки, спрессовать рабочие колеса и снять все остальные детали ротора | Ротор | 3 | 2,00 | 2,00 | 2,00 | 2,20 | |
Ремонт | ||||||||
16 | Очистить, промыть и протереть детали насоса | Насос | 1 | 1,80 | 2,00 | 2,90 | 1,50 | |
17 | Составить дефектную ведомость | Насос | 4 | 0,50 | 0,50 | 0,60 | 0,60 | |
18 | Зачистить шейки вала, шпоночные канавки на валу, рабочих колесах и муфте привода | Насос | 2 | 0,50 | 0,50 | 0,50 | 0,50 | |
19 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | - | 0,50 | 0,50 | 0,40 | |
20 | Подогнать новую защитную втулку по валу | Комплект | 3 | 1,20 | 1,60 | 1,60 | 0,80 | |
21 | Напрессовать уплотняющее кольцо на рабочее кольцо, просверлить, нарезать резьбу и поставить стопоры | Кольцо | 3 | 0,40 | 0,40 | 0,40 | 0,40 | |
22 | Собрать подшипник скольжения под расточку | Подшипник | 3 | 0,60 | 0,60 | 0,60 | - | |
23 | Разобрать подшипник скольжения после расточки | Подшипник | 3 | 0,20 | 0,20 | 0,20 | - | |
Сборка | ||||||||
24 | Собрать ротор: напрессовать рабочие колеса с распорными втулками, навернуть защитные втулки | Ротор | 3 | 2,20 | 2,2 | 4,00 | 3,00 | |
25 | Напрессовать полумуфту привода на вал и закрепить | Полумуфта | 3 | 0,20 | 0,30 | 0,40 | 0,50 | |
26 | Установить и закрепить корпус подшипника (со стороны муфты привода) | Корпус | 3 | 0,50 | 0,40 | 0,40 | 0,40 | |
27 | Установить и закрепить корпус подшипника с полевой стороны | Корпус | 3 | 0,60 | 0,40 | 0,40 | 0,40 | |
28 | Установить ротор в корпус насоса | Ротор | 3 | 0,30 | 0,40 | 0,50 | 0,60 | |
29 | Установить верхнюю половину корпуса насоса и закрепить (крышку) | Крышка | 3 | 2,20 | - | - | 2,80 | |
30 | Соединить нижнюю и верхнюю половину внутреннего корпуса насоса | Корпус | 3 | - | 2,40 | 3,00 | - | |
31 | Установить внутренний корпус с ротором в корпус насоса | Внутренний корпус | 3 | - | 2,20 | 3,60 | - | |
32 | Установить и закрепить крышку корпуса насоса: | |||||||
а) | с полевой стороны | Крышка | 3 | - | 2,00 | 2,20 | - | |
б) | со стороны муфты привода | Крышка | 3 | 0,30 | 2,00 | 2,20 | - | |
33 | Собрать подшипник (с полевой стороны): | - | ||||||
а) | скольжения - установить вкладыши, маслоподающие кольца; установить крышки корпуса подшипника и закрепить | Подшипник | 3 | - | 0,40 | 0,40 | - | |
б) | качения - напрессовать шарикоподшипники; установить распорные втулки; шайбу и навернуть установочную гайку и закрепить крышки корпуса подшипника | Подшипник | 3 | 0,40 | 0,40 | 0,50 | 0,45 | |
34 | Собрать подшипник (со стороны муфты привода): | |||||||
а) | скольжения - установить вкладыши, маслоподающие кольца, установить крышки корпуса подшипника и закрепить | Подшипник | 3 | 0,30 | 0,40 | 0,40 | - | |
б) | качения - напрессовать шарикоподшипники, установить распорные втулки, шайбу и навернуть установочную гайку и закрепить крышки корпуса подшипника | Подшипник | 3 | - | - | - | 0,45 | |
35 | Собрать и отрегулировать сальник: установить кольцо гидравлического уплотнения, сальниковую набивку на сжимную втулку и крышку сальника | |||||||
а) | с полевой стороны | Сальник | 3 | 0,40 | 0,65 | 0,70 | 0,40 | |
б) | со стороны муфты | Сальник | 3 | 0,40 | 0,65 | 0,70 | 0,40 | |
36 | Соединить муфту привода | Муфта | 3 | 0,45 | 0,60 | 0,70 | 0,50 | |
37 | Установить ограждение муфты привода и закрепить | Ограждение | 2 | 0,10 | 0,10 | 0,10 | 0,10 | |
38 | Установить на насос измерительные приборы, трубки охлаждения | Насос | 3 | 0,75 | 0,90 | 1,1 | 0,60 | |
39 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 0,50 | 1,20 | 2,0 | 0,70 | |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||||||
4Н-5x2 5Н-5x2 6Н-7x2 | 4НГ-5 5НГ-5 | 6НГ-7x2 8НД-9x3 | 3В-200x2 10НМКx2 | 8НД-9x2 | 4НМКx2 40ДЕМ-2 | |||||
Нормы времени в чел.-час на единицу измерения | ||||||||||
Разборка | ||||||||||
1 | Снять с насоса измерительные приборы, разъединить трубки охлаждения | Насос | 2 | 0,40 | 0,40 | 0,50 | 0,50 | 0,50 | 0,40 | |
2 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | |
3 | Разъединить муфту привода | Муфта | 2 | 0,40 | 0,40 | 0,40 | 0,40 | 0,40 | 0,30 | |
4 | Разобрать подшипник (со стороны муфты привода): | |||||||||
а) | скольжения - открепить крышки корпуса подшипника, вынуть маслоподающие кольца и вкладыши | Подшипник | 3 | 0,30 | - | - | - | 0,40 | - | |
б) | качения - открепить крышки корпуса подшипника, отвернуть гайку и снять распорную втулку и спрессовать шарикоподшипники | Подшипник | 3 | - | 0,30 | 0,40 | 0,40 | - | 0,25 | |
5 | Разобрать подшипник (с полевой стороны): | |||||||||
а) | скольжения - открепить крышки корпуса подшипника, вынуть маслоподающие кольца и вкладыши | Подшипник | 3 | 0,20 | - | - | - | 0,40 | - | |
б) | качения - открепить крышки корпуса подшипника; отвернуть гайку и снять распорную втулку, спрессовать шарикоподшипники | Подшипник | 3 | 0,20 | 0,30 | 0,40 | 0,35 | 0,40 | 0,25 | |
6 | Открепить и снять корпус подшипника (со стороны муфты привода) | Корпус | 3 | 0,40 | 0,20 | 0,20 | 0,40 | 0,20 | 0,30 | |
7 | Открепить и снять корпус подшипника (с полевой стороны) | Корпус | 3 | 0,50 | 0,20 | 0,20 | 0,40 | 0,20 | 0,30 | |
8 | Разобрать сальник: снять крышку, нажимную втулку; вынуть сальниковую набивку и кольцо гидравлического уплотнения: | |||||||||
а) | со стороны муфты привода | Сальник | 2 | 0,20 | 0,40 | 0,40 | 0,20 | 0,20 | 0,20 | |
б) | с полевой стороны | Сальник | 2 | 0,20 | 0,40 | 0,40 | 0,20 | 0,20 | 0,20 | |
9 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 1,30 | 1,50 | 2,20 | 2,50 | 1,50 | 1,30 | |
10 | Вынуть ротор из корпуса насоса | Ротор | 3 | 0,10 | 0,20 | 0,30 | 0,50 | 0,20 | 0,10 | |
11 | Открепить и спрессовать полумуфту привода | Полумуфта | 2 | 0,20 | 0,30 | 0,30 | 0,30 | 0,20 | 0,20 | |
12 | Разобрать ротор: отвернуть защитные втулки; спрессовать рабочие колеса, промежуточные втулки с вала | Ротор | 3 | 1,50 | 1,30 | 1,30 | 1,90 | 1,40 | 1,50 | |
Ремонт | ||||||||||
13 | Очистить, промыть, протереть детали насоса | Насос | 1 | 1,50 | 1,60 | 1,60 | 1,60 | 1,40 | 1,00 | |
14 | Составить дефектную ведомость | Насос | 4 | 0,30 | 0,40 | 0,50 | 0,50 | 0,30 | 0,30 | |
15 | Зачистить вал, шпоночные канавки на валу, рабочих колесах и муфте привода | Насос | 2 | 0,40 | 0,30 | 0,30 | 0,50 | 0,40 | 0,40 | |
16 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | - | - | - | 0,40 | - | 0,30 | |
17 | Обмотать фольгой старую прокладку под крышку корпуса насоса | Прокладка | 2 | - | 0,60 | 0,70 | - | - | - | |
18 | Подогнать новую защитную втулку на валу | Втулка | 3 | 0,40 | 0,40 | 0,40 | 0,40 | 0,40 | 0,40 | |
19 | Напрессовать уплотняющее кольцо на рабочее колесо, просверлить отверстие, нарезать резьбу и поставить стопоры | Кольцо | 3 | 0,30 | 0,30 | 0,30 | 0,40 | 0,30 | 0,40 | |
20 | Просверлить отверстие в маслоотбойном кольце и нарезать резьбу под стопор | Кольцо | 2 | 0,10 | 0,10 | 0,10 | - | 0,10 | - | |
21 | Собрать подшипник скольжения под расточку | Подшипник | 3 | 0,60 | - | - | - | 0,70 | - | |
22 | Разобрать подшипник скольжения после расточки | Подшипник | 2 | 0,10 | - | - | - | 0,20 | - | |
23 | Притереть сармайтовое кольцо на притирочной плите | Кольцо | 3 | - | 0,55 | 0,55 | - | - | - | |
24 | Притереть грундбуксу на притирочной плите | Грундбукса | 3 | - | 0,55 | 0,55 | - | - | - | |
Сборка | ||||||||||
25 | Собрать ротор: установить промежуточные втулки, напрессовать рабочие колеса и навернуть защитные втулки | Ротор | 3 | 1,30 | 1,60 | 2,00 | 2,50 | 1,70 | 1,80 | |
26 | Напрессовать полумуфту привода на вал и закрепить | Полумуфта | 3 | 0,20 | 0,30 | 0,30 | 0,30 | 0,30 | 0,20 | |
27 | Установить и закрепить корпус подшипника (со стороны муфты привода) | Корпус | 3 | 0,30 | 0,20 | 0,20 | 0,40 | - | 0,30 | |
28 | Установить и закрепить корпус подшипника (с полевой стороны) | Корпус | 3 | 0,30 | 0,20 | 0,20 | 0,40 | - | 0,30 | |
29 | Установить ротор в корпус насоса | Ротор | 3 | 0,20 | 0,30 | 0,40 | 0,60 | 0,20 | 0,20 | |
30 | Установить крышку корпуса насоса и закрепить | Крышка | 3 | 1,40 | 1,70 | 2,00 | 2,80 | 1,50 | 1,20 | |
31 | Собрать подшипник (со стороны муфты привода): | |||||||||
а) | скольжения - вставить вкладыши, маслоподающие кольца; установить крышки корпуса подшипника и закрепить | Подшипник | 3 | 0,30 | - | - | - | 0,70 | - | |
б) | качения - напрессовать шарикоподшипники; установить распорные втулки, шайбу и навернуть установочную гайку и закрепить крышки корпуса подшипника | Подшипник | 3 | - | 0,30 | 0,50 | 0,40 | - | 0,30 | |
32 | Собрать подшипник (с полевой стороны): | Подшипник | 3 | 0,40 | - | - | - | 0,50 | - | |
а) | скольжения - вставить вкладыши, маслоподающие кольца; установить крышки корпуса подшипника и закрепить | |||||||||
б) | качения - напрессовать шарикоподшипники; установить распорные втулки, шайбу и навернуть установочную гайку и закрепить крышки корпуса подшипника | Подшипник | 3 | 0,40 | 0,30 | 0,50 | 0,40 | 0,50 | 0,30 | |
33 | Собрать и отрегулировать сальник: установить кольцо гидравлического уплотнения, сальниковую набивку, нажимную втулку и крышку сальника | |||||||||
а) | со стороны муфты привода | Сальник | 3 | 0,25 | 0,50 | 0,50 | 0,40 | 0,40 | 0,40 | |
б) | с полевой стороны | Сальник | 3 | 0,25 | 0,50 | 0,50 | 0,40 | 0,40 | 0,40 | |
34 | Соединить муфты привода | Муфта | 3 | 0,60 | 0,40 | 0,50 | 0,50 | 0,50 | 0,40 | |
35 | Установить ограждение муфты привода и закрепить | Ограждение | 2 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | |
36 | Установить на насос измерительные приборы и соединить трубки охлаждения | Насос | 3 | 0,60 | 0,50 | 0,70 | 0,60 | 0,70 | 0,50 | |
37 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 0,50 | 0,70 | 0,80 | 0,70 | 0,70 | 0,50 | |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
3КС-6x2 5КС-5x2 | 2,5КС-5x4 5КС-5x4 | 8МД-6x5 | ||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Открепить и снять ограждение муфты привода, измерительные приборы, трубки охлаждения подшипников и разъединить полумуфты | Насос | 2 | 0,58 | 0,63 | 0,82 |
2 | Открепить и снять торцевую крышку упорного подшипника, крышки лабиринтовых уплотнений и верхние крышки подшипников | Комплект | 2 | - | - | 1,52 |
3 | Открепить и снять крышки подшипников | Комплект | 2 | 0,54 | 0,60 | - |
4 | Разобрать подшипники скольжения и спрессовать упорный подшипник | Комплект | 3 | - | - | 2,22 |
5 | Открепить и снять корпус подшипника от кронштейнов со стороны муфты привода и с полевой стороны | Комплект | 3 | - | - | 0,90 |
6 | Открепить и снять переводные трубы и крышку корпуса насоса | Крышка | 2 | 2,16 | 2,37 | 7,21 |
7 | Разобрать сальник: открепить крышку и вынуть сальниковую набивку | Комплект | 2 | - | - | 1,63 |
8 | Вынуть, ротор из корпуса насоса и спрессовать полумуфту | Ротор | 3 | 0,36 | 0,40 | - |
9 | Спрессовать подшипники, снять упорную втулку, сальники, защитно-уплотняющие кольца, грундбуксы, спрессовать рабочие колеса | Ротор | 3 | 2,61 | 2,87 | - |
10 | Вынуть ротор из корпуса насоса и разобрать на детали | Ротор | 3 | - | - | 4,82 |
11 | Открепить и снять с внутренних частей корпуса насоса уплотнительные и промежуточные кольца | Комплект | 3 | - | - | 1,37 |
12 | Спрессовать бандажи с рабочих колес | Комплект | 3 | - | - | 1,06 |
Ремонт | ||||||
13 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,40 | 0,40 | 0,80 |
14 | Составить дефектную ведомость | Насос | 4 | 0,20 | 0,26 | 0,39 |
15 | Зачистить вал и шпоночные канавки | Вал | 2 | 0,20 | 0,22 | 0,94 |
16 | Собрать подшипники скольжения для расточки и разобрать после расточки | Комплект | 3 | - | - | 0,73 |
17 | Подогнать защитные втулки по валу | Комплект | 3 | 0,95 | 0,95 | 2,05 |
18 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,57 | 0,57 | 0,38 |
19 | Напрессовать бандажи на рабочие колеса и застопорить | Комплект | 3 | - | - | 2,24 |
20 | Собрать ротор для токарных работ и разобрать после токарных работ | Ротор | 3 | - | - | 3,41 |
Сборка | ||||||
21 | Собрать ротор: напрессовать рабочие колеса с уплотнительными и защитными втулками и напрессовать шарикоподшипники | Ротор | 3 | 3,42 | 3,76 | 5,30 |
22 | Напрессовать полумуфту на вал и установить вал в корпус насоса | Вал | 3 | 0,81 | 0,89 | 5,02 |
23 | Установить верхнюю крышку насоса, переводные трубы и закрепить | Крышки | 3 | 2,61 | 2,87 | 7,60 |
24 | Установить корпус подшипников к корпусу насоса | Комплект | 3 | - | - | 2,82 |
25 | Установить вкладыши подшипников в корпус подшипников и установить крышки | Комплект | 3 | - | - | 2,05 |
26 | Установить промежуточные и уплотнительные полукольца в нижнюю и верхнюю части насоса | Комплект | 3 | - | - | 1,67 |
27 | Собрать сальник: установить сальниковую набивку и крышку сальника | Комплект | 3 | - | - | 1,79 |
28 | Установить трубки охлаждения, измерительные приборы, ограждение муфты привода и закрепить | Насос | 3 | 0,90 | 0,90 | 1,61 |
29 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,36 | 0,40 | 1,10 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||||||||
4НДв, 5НДв, 6НДс, 6Дв | 8НДв, 10Д-9, 12Д-13, 12Д-19, 10Д-6, 12Д-9, 12Д-6 | 12НДс | 14НДс, 16НДн | 14Д-6, 20Д-6 | 20НДн, 18НДс | 20НДс | 24НДн, 32Д-19, 22НДс | 24НДс | |||||
Норма времени в чел.-час на единицу измерения | |||||||||||||
Разборка | |||||||||||||
1 | Снять с насоса измерительные приборы, разъединить трубки охлаждения | Насос | 2 | 0,20 | 0,30 | 0,35 | 0,45 | 0,55 | 0,65 | 0,65 | 0,70 | 0,80 | |
2 | Открепить и снять ограждение муфты | Ограждение | 1 | 0,10 | 0,10 | 0,10 | 0,10 | 0,13 | 0,13 | 0,13 | 0,15 | 0,15 | |
3 | Разъединить муфту привода | Муфта | 2 | 0,20 | 0,30 | 0,35 | 0,35 | 0,45 | 0,52 | 0,52 | 0,65 | 0,75 | |
4 | Разобрать подшипник (со стороны муфты привода): | ||||||||||||
а) | скольжения - открепить крышки корпуса подшипника; вынуть маслоподающие кольца и вкладыши | Подшипник | 3 | - | - | - | (14НДс) 0,20 | 0,30 | (18НДс) 0,30 | 0,30 | (22НДс) 0,50 | 0,50 | |
б) | качения - открепить крышки корпуса подшипника; отвернуть гайку и снять распорную втулку и спрессовать шарикоподшипники | Подшипник | 3 | 0,30 | 0,40 | 0,40 | (16НДн) 0,45 | - | (20НДн) 0,55 | - | (24НДн) (32Д-19) 0,55 | - | |
5 | Разобрать подшипник (с полевой стороны): | ||||||||||||
а) | скольжения - открепить крышки корпуса подшипника, вынуть маслоподающие кольца и вкладыши, спрессовать шарикоподшипники | Подшипник | 3 | - | - | - | (14НДс) 0,30 | 0,40 | (18НДс) 0,50 | 0,50 | (22НДс) 0,60 | 0,70 | |
б) | качения - открепить крышки корпуса подшипника, отвернуть гайку и снять распорную втулку, спрессовать шарикоподшипники | Подшипник | 3 | 0,30 | 0,40 | 0,40 | (16НДн) 0,45 | - | (20НДн) 0,55 | - | (24НДн) (32Д-19) 0,55 | - | |
6 | Открепить и снять корпус подшипника (со стороны муфты привода) | Корпус | 3 | 0,10 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | 0,25 | 0,30 | 0,35 | |
7 | Открепить и снять корпус подшипника (с полевой стороны) | Корпус | 3 | 0,10 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | 0,25 | 0,30 | 0,35 | |
8 | Разобрать сальник: снять крышку, нажимную втулку; вынуть сальниковую набивку и кольцо гидравлического уплотнения: | ||||||||||||
а) | со стороны муфты привода | Сальник | 2 | 0,13 | 0,13 | 0,15 | 0,15 | 0,15 | 0,25 | 0,25 | 0,25 | 0,30 | |
б) | с полевой стороны | Сальник | 2 | 0,13 | 0,13 | 0,15 | 0,15 | 0,15 | 0,25 | 0,25 | 0,25 | 0,30 | |
9 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,50 | 0,60 | 1,20 | 1,40 | 1,70 | 1,70 | 1,80 | 2,00 | 2,40 | |
10 | Вынуть ротор из корпуса насоса | Ротор | 3 | 0,10 | 0,10 | 0,20 | 0,20 | 0,25 | 0,30 | 0,30 | 0,40 | 0,50 | |
11 | Открепить и спрессовать полумуфту привода | Полумуфта | 2 | 0,20 | 0,20 | 0,30 | 0,30 | 0,30 | 0,30 | 0,40 | 0,50 | 0,70 | |
12 | Разобрать ротор: | ||||||||||||
а) | полностью отвернуть защитные втулки, спрессовать рабочее колесо с вала | Ротор | 3 | 0,50 | 0,60 | 0,90 | 1,30 | 1,50 | 1,60 | 1,70 | 2,00 | 2,40 | |
б) | разобрать ротор на детали без спрессовки рабочего колеса с вала | Ротор | 3 | 0,30 | 0,40 | 0,60 | 0,80 | 1,00 | 1,00 | 1,00 | 1,10 | 1,40 | |
Ремонт | |||||||||||||
13 | Очистить, промыть и протереть детали | Насос | 1 | 0,40 | 0,60 | 0,80 | 1,30 | 1,50 | 1,60 | 1,80 | 2,00 | 2,00 | |
14 | Составить дефектную ведомость | Насос | 4 | 0,20 | 0,20 | 0,40 | 0,50 | 0,50 | 0,60 | 0,60 | 0,70 | 0,80 | |
15 | Зачистить вал, шпоночные канавки на валу, рабочем колесе и муфте привода | Насос | 2 | 0,30 | 0,40 | 0,50 | 0,50 | 0,50 | 0,50 | 0,50 | 0,70 | 0,80 | |
16 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,30 | 0,30 | 0,40 | 0,40 | 0,40 | 0,40 | 0,50 | 0,50 | 0,60 | |
17 | Подогнать новую защитную втулку по валу | Втулка | 3 | 0,20 | 0,30 | 0,30 | 0,30 | 0,30 | 0,50 | 0,50 | 0,50 | 0,60 | |
18 | Напрессовать уплотняющее кольцо на рабочее колесо, просверлить отверстие, нарезать резьбу и поставить стопоры | Уплотняющее кольцо | 3 | 0,40 | 0,40 | 0,60 | 0,60 | 0,70 | 0,70 | 0,70 | 0,70 | 0,80 | |
19 | Собрать подшипник скольжения под расточку | Подшипник | 3 | - | - | - | 0,50 | 0,60 | 0,70 | 0,80 | 0,80 | 0,80 | |
20 | Разобрать подшипник скольжения после расточки | Подшипник | 2 | - | - | - | 0,10 | 0,10 | 0,10 | 0,20 | 0,20 | 0,20 | |
Сборка | |||||||||||||
21 | Собрать ротор: | ||||||||||||
а) | полностью напрессовать рабочее колесо, навернуть защитные втулки | Ротор | 3 | 0,70 | 0,80 | 1,20 | 1,70 | 2,00 | 2,30 | 2,40 | 2,40 | 3,10 | |
б) | собрать ротор без напрессовки рабочего колеса на вал | Ротор | 3 | 0,50 | 0,60 | 0,60 | 0,70 | 0,90 | 1,10 | 1,30 | 1,30 | 1,50 | |
22 | Напрессовать полумуфту привода на вал и закрепить | Полумуфта | 3 | 0,20 | 0,20 | 0,30 | 0,30 | 0,30 | 0,30 | 0,40 | 0,50 | 0,70 | |
23 | Установить и закрепить корпус подшипника (со стороны муфты привода) | Подшипник | 3 | 0,15 | 0,20 | 0,30 | 0,30 | 0,35 | 0,45 | 0,45 | 0,45 | 0,50 | |
24 | Установить и закрепить корпус подшипника (с полевой стороны) | Корпус | 3 | 0,15 | 0,20 | 0,30 | 0,30 | 0,35 | 0,45 | 0,45 | 0,45 | 0,50 | |
25 | Установить ротор в корпусе насоса | Ротор | 3 | 0,10 | 0,10 | 0,20 | 0,30 | 0,30 | 0,30 | 0,40 | 0,50 | 0,70 | |
26 | Установить и закрепить крышку корпуса насоса | Крышка | 3 | 0,80 | 0,90 | 1,30 | 1,70 | 2,10 | 2,30 | 2,40 | 2,50 | 3,00 | |
27 | Собрать подшипник (со стороны муфты привода): | ||||||||||||
а) | скольжения - вставить вкладыши, маслоподающие кольца; установить крышки корпуса подшипника и закрепить | Подшипник | 3 | - | - | - | (14НДс) 0,35 | 0,40 | (18НДс) 0,40 | 0,50 | (22НДс) 0,60 | 0,70 | |
б) | качения - напрессовать шарикоподшипники; установить распорные втулки, шайбу и навернуть установочную гайку и закрепить крышки корпуса подшипника | Подшипник | 3 | 0,25 | 0,30 | 0,40 | (16НДн) 0,50 | - | (20НДн) 0,50 | - | 24НДн) 32Д-19) 0,55 | - | |
28 | Собрать подшипник (с полевой стороны): | ||||||||||||
а) | скольжения - вставить вкладыши, маслоподающие кольца; установить крышки корпуса подшипника и закрепить | Подшипник | 3 | - | - | - | (14НДс) 0,50 | 0,60 | (18НДс) 0,60 | 0,80 | (22НДс) 1,10 | 1,30 | |
б) | качения - напрессовать шарикоподшипники; установить распорные втулки, шайбу и навернуть установочную гайку и закрепить крышки корпуса подшипника | Подшипник | 3 | 0,25 | 0,30 | 0,40 | (16НДн) 0,50 | - | (20НДн) 0,50 | - | (24НДн) (32Д-19) 0,55 | ||
29 | Собрать и отрегулировать сальник: установить кольцо гидравлического уплотнения, сальниковую набивку, нажимную втулку и крышку сальника | ||||||||||||
а) | со стороны муфты привода | Сальник | 3 | 0,20 | 0,20 | 0,35 | 0,40 | 0,45 | 0,45 | 0,45 | 0,50 | 0,60 | |
б) | с полевой стороны | Сальник | 3 | 0,20 | 0,20 | 0,35 | 0,40 | 0,40 | 0,45 | 0,45 | 0,50 | 0,60 | |
30 | Соединить муфту привода | Муфта | 3 | 0,25 | 0,25 | 0,35 | 0,35 | 0,45 | 0,50 | 0,60 | 0,60 | 0,70 | |
31 | Установить ограждение муфты и закрепить | Ограждение | 2 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,15 | 0,15 | 0,20 | |
32 | Установить на насос измерительные приборы и соединить трубки охлаждения | Насос | 3 | 0,25 | 0,25 | 0,35 | 0,40 | 0,45 | 0,55 | 0,65 | 0,65 | 0,80 | |
33 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 0,35 | 0,40 | 0,50 | 0,50 | 0,70 | 0,70 | 0,90 | 1,00 | 1,20 | |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||
8НД-6x1 | 10НД-6x1 | 8НГД-6x1 10НГД-9x1 | |||||
Норма времени в чел.-час на единицу измерения | |||||||
Разборка | |||||||
1 | Снять с насоса измерительные приборы, разъединить трубки охлаждения | Насос | 2 | 0,40 | 0,45 | 0,30 | |
2 | Открепить и снять ограждения муфты | Ограждение | 1 | 0,10 | 0,10 | 0,10 | |
3 | Разъединить муфту привода | Муфта | 2 | 0,40 | 0,45 | 0,30 | |
4 | Разобрать подшипник качения (со стороны муфты привода): открепить крышки корпуса подшипника; отвернуть гайку и снять распорную втулку и спрессовать шарикоподшипники | Подшипник | 3 | 0,40 | 0,45 | 0,50 | |
5 | Разобрать подшипник качения (с полевой стороны): открепить крышки корпуса подшипника, отвернуть гайку и снять распорную втулку, спрессовать шарикоподшипники | Подшипник | 3 | 0,40 | 0,45 | 0,50 | |
6 | Открепить и снять корпус подшипника (со стороны муфты привода) | Корпус | 2 | 0,15 | 0,15 | 0,20 | |
7 | Открепить и снять корпус подшипника (с полевой стороны) | Корпус | 2 | 0,15 | 0,15 | 0,20 | |
8 | Разобрать сальник: снять крышку, нажимную втулку, вынуть сальниковую набивку и кольцо гидравлического уплотнения | ||||||
а) | со стороны муфты привода | Сальник | 2 | 0,15 | 0,15 | 0,30 | |
б) | с полевой стороны | Сальник | 2 | 0,15 | 0,15 | 0,30 | |
9 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 1,30 | 1,35 | 1,40 | |
10 | Вынуть ротор из корпуса насоса | Ротор | 3 | 0,20 | 0,25 | 0,30 | |
11 | Открепить и спрессовать полумуфту привода | Полумуфта | 2 | 0,20 | 0,20 | 0,30 | |
12 | Разобрать ротор: отвернуть защитные втулки, спрессовать рабочее колесо и снять остальные детали ротора | Ротор | 3 | 1,10 | 1,20 | 1,20 | |
Ремонт | |||||||
13 | Очистить, промыть и протереть детали насоса | Насос | 1 | 1,30 | 1,30 | 1,50 | |
14 | Составить дефектную ведомость | Насос | 4 | 0,40 | 0,40 | 0,50 | |
15 | Зачистить вал, шпоночные канавки на валу, рабочем колесе и муфте привода | Насос | 2 | 0,30 | 0,30 | 0,30 | |
16 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,30 | 0,30 | 0,40 | |
17 | Просверлить отверстие в маслоотбойном кольце и нарезать резьбу под стопор | Кольцо | 2 | 1,10 | 1,10 | 1,10 | |
18 | Подогнать новую защитную втулку по валу | Втулка | 3 | 0,40 | 0,40 | 0,40 | |
19 | Напрессовать уплотняющее кольцо на рабочее колесо, просверлить отверстие, нарезать резьбу и поставить стопоры | Кольцо | 3 | 0,40 | 0,40 | 0,40 | |
20 | Обмотать фольгой старую прокладку под крышку корпуса насоса | Прокладка | 2 | - | - | 0,50 | |
Сборка | |||||||
21 | Собрать ротор: напрессовать рабочее колесо, навернуть защитные втулки и установить остальные детали ротора | Ротор | 3 | 1,40 | 1,40 | 1,50 | |
22 | Напрессовать полумуфту привода на вал и закрепить | Полумуфта | 3 | 0,30 | 0,30 | 0,30 | |
23 | Установить и закрепить корпус подшипника (со стороны муфты привода) | Корпус | 3 | 0,20 | 0,20 | 0,20 | |
24 | Установить и закрепить корпус подшипника (с полевой стороны) | Корпус | 3 | 0,20 | 0,20 | 0,20 | |
25 | Установить ротор в корпус насоса | Ротор | 3 | 0,30 | 0,30 | 0,50 | |
26 | Установить и закрепить крышку корпуса насоса | Крышка | 3 | 1,20 | 1,30 | 1,50 | |
27 | Собрать подшипник качения (со стороны муфты привода): напрессовать шарикоподшипники; установить распорные втулки, шайбу и навернуть установочную гайку и закрепить крышку корпуса подшипника | Подшипник | 3 | 0,40 | 0,40 | 0,60 | |
28 | Собрать подшипник качения (с полевой стороны): напрессовать шарикоподшипники, установить распорные втулки, шайбу и навернуть установочную гайку и закрепить крышки корпуса подшипника | Подшипник | 3 | 0,50 | 0,60 | 0,60 | |
29 | Собрать и отрегулировать сальник: установить кольцо гидравлического уплотнения, сальниковую набивку, нажимную втулку и крышку сальника | Сальник | |||||
а) | со стороны муфты привода | Сальник | 3 | 0,35 | 0,35 | 0,55 | |
б) | с полевой стороны | Муфта | 3 | 0,35 | 0,35 | 0,55 | |
30 | Соединить муфту привода | 3 | 0,50 | 0,60 | 0,40 | ||
31 | Установить ограждение муфты и закрепить | Ограждение | 2 | 0,10 | 0,10 | 0,10 | |
32 | Установить на насос измерительные приборы и соединить трубки охлаждения | Насос | 3 | 0,60 | 0,60 | 0,50 | |
33 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 0,50 | 0,50 | 0,70 | |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||||
1 1/2К-6, 2К-6, 2К-9, 3К-9, 4К-18 | 3К-6, 4К-12, 4К-8, 4К-6, АР-60 | 6К-12, 6К-8, 8К-18, 8К-12 АР-100, АР-200 АР-150, 3НФ 2 1/2НФ, 4НФ ЦПН-150 | 4НК-5x1, 5НК-5x1, 5НК-9x1, 6НК-6x1, 6НК-9x1 | 4НГК-5x1, 5НГК-5x1, 6НГК-6x1, 6НГК-9x1 | 6НФ 8НФ | ||||
Норма времени в чел.-час на единицу измерения | |||||||||
Разборка | |||||||||
1 | Слить масло из корпуса опорной стойки | Насос | 1 | 0,05 | 0,06 | 0,06 | - | - | - |
2 | Снять с насоса измерительные приборы, масленки | Насос | 2 | 0,06 | 0,08 | 0,10 | 0,15 | 0,20 | 0,10 |
3 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,05 | 0,05 | 0,08 | 0,10 | 0,10 | 0,10 |
4 | Разъединить муфту привода | Полумуфта | 2 | 0,08 | 0,10 | 0,15 | 0,20 | 0,20 | 0,20 |
5 | Спрессовать с вала полумуфту привода | Полумуфта | 2 | 0,10 | 0,13 | 0,15 | 0,25 | 0,30 | 0,30 |
6 | Открепить и снять крышку корпуса с входным патрубком | Крышка | 2 | 0,20 | 0,23 | 0,30 | 0,40 | 0,50 | 0,50 |
7 | Открепить и снять рабочее колесо с защитной втулкой | Рабочее колесо | 2 | 0,20 | 0,20 | 0,30 | 0,40 | 0,50 | 0,60 |
8 | Разобрать сальник: открепить и снять крышку, вынуть сальниковую набивку и кольцо гидравлического уплотнения | Сальник | 2 | 0,18 | 0,20 | 0,20 | 0,35 | 0,40 | 0,30 |
9 | Открепить и снять корпус насоса от корпуса опорной стойки (станины) | Корпус | 2 | 0,23 | 0,25 | 0,40 | 0,45 | 0,60 | 0,50 |
10 | Открепить и снять переднюю и заднюю крышки подшипника от опорной стойки | Крышка | 2 | 0,12 | 0,18 | 0,20 | 0,25 | 0,30 | 0,30 |
11 | Выпрессовать вал с шарикоподшипниками из опорной стойки (станины) | Вал | 3 | 0,20 | 0,20 | 0,30 | 0,30 | 0,30 | 0,40 |
12 | Спрессовать шарикоподшипники с вала | Комплект | 2 | 0,13 | 0,17 | 0,20 | 0,25 | 0,30 | 0,30 |
13 | Открепить крышку смотрового люка | Крышка | 2 | 0,10 | 0,10 | 0,10 | - | - | 0,10 |
14 | Открепить опорную стойку (станину) от фундамента и снять (насос) | Станина | 2 | 0,20 | 0,25 | 0,30 | 0,35 | 0,50 | 0,50 |
Ремонт | |||||||||
15 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,30 | 0,40 | 0,50 | 0,70 | 0,80 | 0,70 |
16 | Составить дефектную ведомость | Насос | 4 | 0,10 | 0,10 | 0,20 | 0,20 | 0,20 | 0,20 |
17 | Зачистить шейки вала и шпоночные канавки на валу | Вал | 2 | 0,20 | 0,30 | 0,35 | 0,30 | 0,30 | 0,50 |
18 | Выпрессовать втулку из грундбуксы и запрессовать новую | Втулка | 3 | - | - | - | 0,50 | - | - |
19 | Подогнать новую защитную втулку | Втулка | 3 | 0,30 | 0,35 | 0,40 | 0,30 | 0,30 | 0,40 |
20 | Просверлить отверстие в маслоотбойном кольце и нарезать резьбу | Кольцо | 3 | - | - | - | 0,30 | 0,10 | - |
21 | Напрессовать уплотняющее кольцо на рабочее колесо, просверлить отверстие, нарезать резьбу и поставить стопоры | Кольцо | 3 | - | - | - | 0,30 | 0,30 | - |
22 | Изготовить амортизаторы под пальцы муфты привода | Амортизаторы | 2 | 0,70 | 0,70 | 0,70 | - | - | 0,40 |
Сборка | |||||||||
23 | Напрессовать шарикоподшипники на вал | Вал | 3 | 0,23 | 0,30 | 0,35 | 0,35 | 0,35 | 0,50 |
24 | Установить вал с шарикоподшипниками в корпус опорной стойки | Вал | 3 | 0,25 | 0,30 | 0,30 | 0,30 | 0,30 | 0,60 |
25 | Установить торцовые крышки подшипников и закрепить | Крышка | 3 | 0,18 | 0,20 | 0,25 | 0,35 | 0,35 | 0,30 |
26 | Установить и закрепить корпус насоса к опорной стойке | Корпус | 3 | 0,25 | 0,30 | 0,40 | 0,45 | 0,60 | 0,60 |
27 | Установить опорную стойку (станину) на фундаментную плиту | Опорная стойка | 3 | 0,20 | 0,35 | 0,40 | 0,45 | 0,50 | 0,50 |
28 | Навернуть защитную втулку и напрессовать рабочее колесо на вал и закрепить | Рабочее колесо | 3 | 0,23 | 0,28 | 0,35 | 0,50 | 0,60 | 0,60 |
29 | Установить крышку корпуса насоса с входным патрубком | Крышка | 3 | 0.20 | 0,20 | 0,40 | 0,60 | 0,70 | 0,60 |
30 | Собрать сальник: установить кольца гидравлического уплотнения, сальниковую набивку и крышку сальника | Сальник | 3 | 0,25 | 0,25 | 0,35 | 0,40 | 0,50 | 0,40 |
31 | Установить крышку смотрового люка | Крышка | 2 | 0,10 | 0,10 | 0,10 | - | - | 0,10 |
32 | Напрессовать на вал полумуфту и закрепить | Полумуфта | 3 | 0,10 | 0,10 | 0,15 | 0,25 | 0,30 | 0,20 |
33 | Соединить муфту привода | Муфта | 3 | 0,10 | 0,10 | 0,20 | 0,25 | 0,30 | 0,30 |
34 | Установить ограждение муфты и закрепить | Ограждение | 2 | 0,05 | 0,07 | 0,09 | 0,10 | 0,10 | 0,10 |
35 | Установить на насос измерительные приборы и масленки | Насос | 3 | 0,05 | 0,08 | 0,10 | 0,20 | 0,30 | 0,20 |
36 | Залить масло в корпус опорной стойки | Насос | 2 | 0,05 | 0,05 | 0,07 | - | - | - |
37 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,30 | 0,30 | 0,30 | 0,40 | 0,50 | 0,50 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||
СНВ-10x26 | 100SZS-350 | 40SZS-250 | KPS | ||||
Норма времени в чел.-час на единицу измерения | |||||||
Разборка | |||||||
1 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,04 | 0,07 | 0,07 | 0,10 |
2 | Разъединить муфту привода, спрессовать полумуфту с вала | Муфта | 2 | 0,07 | 0,18 | 0,16 | 0,39 |
3 | Разобрать сальник | Сальник | 2 | 0,31 | 0,16 | 0,15 | 0,31 |
4 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,11 | 0,22 | 0,20 | - |
5 | Открепить и снять рабочее колесо | Рабочее колесо | 2 | 0,15 | 0,57 | 0,55 | 0,24 |
6 | Открепить и снять корпус насоса от кронштейна | Корпус | 2 | 0,15 | 0,09 | 0,09 | 0,39 |
7 | Спрессовать защитные втулки с вала | Комплект | 2 | 0,04 | 0,27 | 0,27 | 0,39 |
8 | Открепить и снять крышки подшипников | Комплект | 2 | 0,11 | 0,18 | 0,18 | 0,39 |
9 | Выпрессовать вал из корпуса опорной стойки в сборе | Вал | 3 | 0,26 | 0,40 | 0,20 | 0,18 |
10 | Спрессовать шарикоподшипники с вала и вынуть упорные кольца | Комплект | 2 | 0,11 | 0,09 | 0,11 | 0,22 |
Ремонт | |||||||
11 | Очистить, промыть и протереть все детали насоса | Насос | 1 | 0,29 | 1,06 | 0,22 | 0,61 |
12 | Составить дефектную ведомость | Насос | 4 | 0,10 | 0,20 | 0,20 | 0,20 |
13 | Зачистить вал наждачной бумагой | Вал | 2 | 0,24 | 0,44 | 0,29 | 0,24 |
14 | Подогнать новую защитную втулку по валу | Комплект | 3 | 0,40 | 0,70 | 0,66 | 0,40 |
15 | Подогнать новую грундбуксу по валу | Грундбукса | 3 | - | 0,07 | 0,06 | - |
16 | Изготовить фетровое уплотнение | Комплект | 2 | 0,15 | - | - | - |
17 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,55 | 0,59 | 0,57 | 0,61 |
Сборка | |||||||
18 | Напрессовать шарикоподшипники на вал | Комплект | 3 | 0,38 | 0,38 | 0,37 | 0,38 |
19 | Установить вал в корпус опорной стойки в сборе | Вал | 3 | 0,22 | 0,16 | 0,15 | 0,17 |
20 | Установить и закрепить крышки подшипников | Комплект | 3 | 0,20 | 0,29 | 0,27 | 0,39 |
21 | Напрессовать защитную втулку на вал | Защитная втулка | 3 | 0,15 | - | - | 0,39 |
22 | Установить корпус насоса на кронштейн и закрепить | Корпус | 3 | 0,15 | 0,15 | 0,15 | 0,39 |
23 | Напрессовать рабочее колесо на вал и закрепить | Рабочее колесо | 3 | 0,09 | 0,18 | 0,15 | 0,27 |
24 | Установить крышку корпуса насоса и закрепить | Крышка | 3 | 0,18 | 0,29 | 0,27 | - |
25 | Собрать сальник | Сальник | 3 | 0,64 | 0,27 | 0,22 | 0,27 |
26 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,11 | 0,18 | 0,15 | 0,14 |
27 | Отцентрировать вал насоса с валом электродвигателя | Насос | 3 | 0,73 | 0,78 | 0,75 | 0,77 |
28 | Соединить муфту привода и установить ограждение муфты | Муфта | 3 | 0,22 | 0,22 | 0,20 | 0,20 |
29 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,09 | 0,09 | 0,09 | 0,10 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||||
H-CHS-4-C5 H-CHC-4-C5 | SC(ISC) | 80CSH-S 150NCИ | Байрон-Джексон | 32 NEA-150 | ||||
Норма времени в чел.-час на единицу измерения | ||||||||
Разборка | ||||||||
1 | Открепить и снять ограждение муфты привода, измерительные приборы, разъединить муфту привода и линии охлаждения | Насос | 2 | 0,40 | 0,30 | 0,40 | 0,33 | 1,44 |
2 | Открепить входной и напорный патрубки насоса от трубопроводов | Насос | 2 | 0,60 | 0,35 | 0,80 | 0,58 | 0,33 |
3 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,30 | 0,35 | 0,40 | - | 0,34 |
4 | Спрессовать рабочее колесо с вала | Рабочее колесо | 2 | 0,30 | 0,30 | 0,50 | 0,15 | 0,26 |
5 | Открепить и снять корпус насоса от корпуса опорной стойки | Корпус | 2 | 0,30 | 0,40 | - | - | - |
6 | Снять с вала защитную втулку, опрессовать дистанционную втулку и маслоразбрызгивающее кольцо | Комплект | 2 | - | - | - | - | 0,44 |
7 | Открепить и спрессовать полумуфту привода | Полумуфта | 2 | 0,30 | 0,20 | 0,50 | 0,20 | 0,46 |
8 | Разобрать сальник: отвернуть нажимную втулку, вынуть набивку, фонарь и очистить | Сальник | 2 | 0,50 | 0,40 | 0,50 | 0,39 | 0,22 |
9 | Открепить и снять торцевые крышки подшипников, отвернуть гайку вала, крепящую подшипники, вынуть вал из корпуса опорной стойки и выпрессовать подшипники | Комплект | 3 | 0,60 | 0,60 | 0,80 | 0,39 | 0,55 |
Ремонт | ||||||||
10 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,40 | 0,40 | 0,60 | 0,38 | 0,30 |
11 | Составить дефектную ведомость | Насос | 4 | 0,30 | 0,30 | 0,40 | 0,20 | 0,15 |
12 | Зачистить вал, шпоночные канавки на валу, рабочем колесе, муфте привода | Насос | 2 | 0,20 | 0,20 | 0,20 | 0,27 | - |
13 | Подогнать новую защитную втулку | Втулка | 3 | 0,20 | 0,20 | 0,30 | - | 0,57 |
14 | Напрессовать уплотняющее кольцо на рабочее колесо, просверлить, нарезать резьбу и поставить стопоры | Кольцо | 3 | 0,30 | 0,30 | 0,30 | - | - |
Сборка | ||||||||
15 | Напрессовать подшипники на вал, установить вал в корпус опорной стойки, закрепить подшипники гайками, установить и закрепить торцовые крышки подшипников | Вал | 3 | 0,90 | 0,90 | 0,90 | 0,46 | 0,73 |
16 | Напрессовать на вал новую защитную втулку, установить корпус насоса к корпусу опорной стойки | Насос | 3 | 0,30 | 0,30 | - | - | - |
17 | Собрать сальник: набить сальниковую набивку, установить фонарь, нажимную втулку и отрегулировать | Сальник | 3 | 0,50 | 0,50 | 0,60 | 0,70 | 0,22 |
18 | Установить рабочее колесо и закрепить | Рабочее колесо | 3 | 0,30 | 0,30 | 0,30 | 0,23 | 0,75 |
19 | Напрессовать полумуфту привода | Полумуфта | 3 | 0,20 | 0,20 | 0,30 | 0,40 | - |
20 | Установить и закрепить крышку корпуса насоса | Крышка | 3 | 0,40 | 0,40 | 0,50 | - | 0,33 |
21 | Соединить входной и напорный патрубки насоса | Насос | 3 | 0,70 | 0,40 | 0,90 | 0,94 | 1,10 |
22 | Соединить муфту привода, установить измерительные приборы и ограждение муфты привода | Насос | 3 | 0,50 | 0,40 | 0,50 | 0,40 | 0,50 |
23 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,50 | 0,40 | 0,50 | 1,00 | 0,40 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
ACP-25-3/2 ACP-17-3/2 ACP-17-2 ACP-20-6/4 ACPO-17-3/2 | HV-32 HV-5 HV-15 | НО-20-5 | ||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Снять ограждение муфты привода, измерительные приборы, разъединить зубчатую муфту привода и снять катушку | Насос | 2 | 0,30 | 0,30 | 0,30 |
2 | Отсоединить венцы полумуфты, снять наружные зубчатые обоймы, спрессовать внутренние зубчатые обоймы | Комплект | 2 | 0,40 | 0,40 | 0,40 |
3 | Открепить входной и напорный патрубки насоса | Насос | 2 | 0,40 | 0,40 | 0,40 |
4 | Открепить и снять лампы обогрева | Комплект | 2 | 0,40 | - | - |
5 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,40 | 0,40 | 0,40 |
6 | Открепить и спрессовать рабочее колесо с вала | Рабочее колесо | 2 | 0,30 | 0,30 | 0,30 |
7 | Разобрать сальник: открепить нажимную втулку, вынуть набивку, очистить | Сальник | 2 | 0,30 | 0,20 | 0,20 |
8 | Разъединить гидравлическую часть корпуса насоса от картера, отвернуть пробки и слить масло | Корпус | 2 | - | 0,40 | 0,30 |
9 | Разъединить и снять торцевые крышки подшипников, отвернуть гайку вала, вынуть вал из корпуса насоса и выпрессовать подшипники | Вал | 3 | 1,00 | 0,80 | 0,60 |
Ремонт | ||||||
10 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,70 | 0,70 | 0,50 |
11 | Составить дефектную ведомость | Насос | 4 | 0,20 | 0,20 | 0,20 |
12 | Зачистить вал, шпоночные канавки на валу, рабочем колесе, муфте привода | Комплект | 2 | 0,20 | 0,30 | 0,20 |
13 | Напрессовать уплотняющее кольцо на рабочее колесо, просверлить, нарезать резьбу, поставить стопоры | Кольцо | 3 | 0,30 | 0,30 | 0,30 |
Сборка | ||||||
14 | Запрессовать подшипники, установить вал в корпус насоса, закрепить подшипники гайкой, установить и закрепить торцевые крышки подшипников | Вал | 3 | 1,10 | 1,00 | 0,80 |
15 | Завернуть пробки, залить масло в картер и соединить картер с гидравлической частью корпуса насоса | Насос | 3 | - | 0,50 | 0,30 |
16 | Собрать сальники: установить сальниковую набивку, нажимную втулку и отрегулировать уплотнение сальника | Сальник | 3 | 0,30 | 0,30 | 0,20 |
17 | Напрессовать рабочее колесо и закрепить | Рабочее колесо | 3 | 0,30 | 0,30 | 0,20 |
18 | Установить и закрепить крышку корпуса насоса | Крышка | 3 | 0,60 | 0,60 | 0,40 |
19 | Установить и соединить линии обогрева | Комплект | 3 | 0,60 | - | - |
20 | Соединить входной и напорный патрубки насоса | Насос | 3 | 0,50 | 0,50 | 0,30 |
21 | Напрессовать внутренние зубчатые обоймы, установить наружные зубчатые обоймы и соединить венцы полумуфт | Муфта | 3 | 0,50 | 0,50 | 0,50 |
22 | Установить катушку и соединить муфту привода, установить измерительные приборы и ограждение муфты привода | Насос | 3 | 0,30 | 0,40 | 0,30 |
23 | Опробовать насос и после обкатки сдать насос в эксплуатацию | Насос | 4 | 0,40 | 0,40 | 0,40 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||
ЛЗФ-70 | ЛЗФ-100 | ЗКЛ-7 ЗКЛ-12 | КН-15/40 | ||||
Норма времени в чел.-час на единицу измерения | |||||||
Разборка | |||||||
1 | Открепить входной и напорный патрубки насоса от трубопроводов | Насос | 2 | 0,24 | 0,27 | 0,30 | 0,82 |
2 | Открепить и снять трубки охлаждения | Комплект | 2 | - | - | 0,12 | - |
3 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,09 | 0,09 | 0,09 | 0,08 |
4 | Разъединить муфту привода | Муфта | 2 | 0,15 | 0,17 | 0,09 | - |
5 | Спрессовать полумуфту привода | Полумуфта | 2 | - | - | 0,07 | - |
6 | Открепить и снять крышку корпуса насоса с входным патрубком | Крышка | 2 | 0,10 | 0,11 | 0,34 | 0,44 |
7 | Открепить и спрессовать рабочее колесо с защитной втулкой | Рабочее колесо | 2 | 0,14 | 0,14 | 0,06 | 0,07 |
8 | Открепить и снять корпус насоса от корпуса опорной стойки | Корпус | 2 | - | - | 0,08 | 0,11 |
9 | Разобрать сальник: открепить крышку и разобрать сальниковое уплотнение | Сальник | 2 | 0,15 | 0,16 | 0,35 | - |
10 | Открепить и снять крышки подшипников | Комплект | 2 | - | - | 0,16 | 0,10 |
11 | Выпрессовать вал на корпуса опорной стойки | Вал | 3 | - | - | 0,07 | 0,07 |
12 | Спрессовать шарикоподшипники и снять маслоотражательные кольца с вала | Комплект | 2 | 0,05 | 0,05 | 0,26 | 0,14 |
13 | Открепить и снять уплотнительный диск | Диск | 2 | - | - | 0,30 | - |
Ремонт | |||||||
14 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,40 | 0,49 | 0,07 | 0,30 |
15 | Составить дефектную ведомость | Насос | 4 | - | - | - | 0,10 |
16 | Зачистить вал наждачной бумагой | Вал | 2 | - | - | - | 0,12 |
17 | Изготовить амортизаторы под пальцы муфты | Комплект | 2 | - | - | 0,25 | 0,44 |
18 | Прочистить торцовое уплотнение, притереть по плите стальную и графитную пару, собрать торцовое уплотнение | Торцовое уплотнение | 3 | - | - | 1,11 | - |
Сборка | |||||||
19 | Установить на вал маслоотражательные кольца, напрессовать шарикоподшипники на вал и установить вал в корпус опорной стойки насоса | Вал | 3 | 0,24 | 0,27 | 0,34 | 0,12 |
20 | Установить крышки подшипников и закрепить | Комплект | 3 | - | - | 0,36 | 0,30 |
21 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | - | - | 0,14 | 0,04 |
22 | Установить корпус насоса на опорную стойку насоса | Корпус | 3 | - | - | 0,27 | 0,11 |
23 | Собрать сальник: установить сальниковую набивку и нажимную втулку сальника | Сальник | 3 | 032 | 0,36 | 0,24 | 0,32 |
24 | Установить на вал защитную втулку, рабочее колесо и закрепить | Ротор | 3 | 0,13 | 0,14 | 0,17 | 0,10 |
25 | Установить крышку корпуса насоса с входным патрубком и закрепить | Крышка | 3 | 0,53 | 0,59 | 0,49 | 0,28 |
26 | Соединить муфту привода и закрепить | Муфта | 3 | 0,24 | 0,27 | 0,24 | 0,22 |
27 | Установить ограждение муфты привода | Ограждение | 3 | 0,08 | 0,09 | 0,08 | 0,14 |
28 | Соединить трубки охлаждения | Насос | 3 | 0,08 | 0,09 | 0,52 | - |
29 | Соединить входной и напорный патрубки насоса с трубопроводами | Насос | 3 | 0,99 | 1,10 | 0,91 | 1,05 |
30 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,16 | 0,18 | 0,30 | 0,15 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса |
С-204 С-245 | ||||
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Открепить и снять ограждение муфты привода и масленки | Насос | 1 | 0,11 |
2 | Вскрыть смотровой люк и отсоединить приемную камеру | Люк, камера | 2 | 0,18 |
3 | Снять планшайбу, отвернуть контргайку и снять рабочее колесо | Рабочее колесо | 2 | 0,15 |
4 | Снять приемную камеру | Приемная камера | 2 | 0,14 |
5 | Открепить корпус насоса от корпуса опорной стойки и снять | Корпус | 2 | 0,12 |
6 | Спрессовать с вала полумуфту сцепления | Полумуфта | 2 | 0,10 |
7 | Открепить и снять крышку подшипника | Крышка | 2 | 0,15 |
8 | Выпрессовать вал из корпуса опорной стойки с шарикоподшипниками и опрессовать шарикоподшипники с вала | Вал | 3 | 0,20 |
9 | Выпрессовать корпус масляного затвора и разобрать | Масляный затвор | 3 | 0,06 |
Ремонт | ||||
10 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,20 |
11 | Составить дефектную ведомость | Насос | 4 | 0,20 |
12 | Притереть уплотнительные кольца | Комплект | 3 | 0,49 |
13 | Подогнать уплотнительные резиновые кольца | Комплект | 3 | 0,10 |

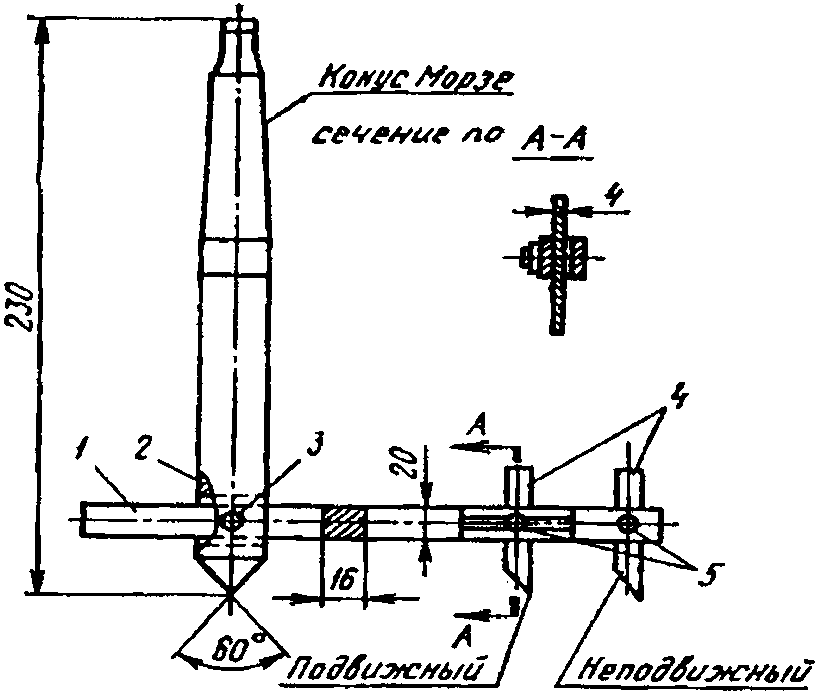

14 | Вырезать две резиновые прокладки | Комплект | 2 | 0,18 |
15 | Зачистить вал наждачной бумагой | Вал | 2 | 0,12 |
16 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,30 |
Сборка | ||||
17 | Напрессовать шарикоподшипники на вал | Комплект | 3 | 0,07 |
18 | Установить вал с шарикоподшипниками в корпус опорной стойки, установить крышку подшипников и закрепить | Вал | 3 | 0,09 |
19 | Запрессовать корпус масляного затвора и установить резиновые кольца | Масляный затвор | 3 | 0,47 |
20 | Установить планшайбу | Планшайба | 3 | 0,37 |
21 | Установить на вал рабочее колесо и закрепить контргайкой | Рабочее колесо | 3 | 0,13 |
22 | Напрессовать на вал полумуфту привода | Полумуфта | 3 | 0,09 |
23 | Установить корпус насоса к корпусу опорной стойки и закрепить | Корпус | 3 | 0,12 |
24 | Установить и закрепить всасывающую камеру к корпусу насоса | Камера | 3 | 0,36 |
25 | Установить масленки и ограждение муфты привода и закрепить | Насос | 2 | 0,10 |
26 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,25 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
НКУ-90 | НКУ-150 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Слить масло и вывернуть маслоуказатель из корпуса опорной стойки насоса | Насос | 2 | 0,06 | 0,07 |
2 | Разъединить входной и напорный патрубки насоса | Насос | 2 | 5,11 | 5,63 |
3 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,05 | 0,06 |
4 | Разъединить муфту привода, открепить и снять насос с фундамента | Насос | 2 | 1,02 | 1,13 |
5 | Открепить и снять спираль (корпус насоса) с карманом опорной стойки | Корпус | 2 | 0,89 | 0,99 |
6 | Открепить и снять рабочее колесо с защитной втулкой | Ротор | 2 | 0,59 | 0,66 |
7 | Открепить и снять корпус сальника и разобрать | Корпус сальника | 2 | 1,49 | 1,66 |
8 | Открепить и снять крышки подшипников | Комплект | 2 | 0,40 | 0,44 |
9 | Выпрессовать стакан с валом из корпуса опорной стойки | Вал | 3 | 0,30 | 0,33 |
10 | Спрессовать подшипники с вала | Комплект | 2 | 0,81 | 0,90 |
11 | Снять ограничительные смазочные кольца | Комплект | 2 | 0,14 | 0,16 |
12 | Снять втулки | Комплект | 2 | 0,23 | 0,26 |
Ремонт | |||||
13 | Очистить, промыть и протереть детали насоса | Насос | 1 | 1,20 | 1,30 |
14 | Составить дефектную ведомость | Насос | 4 | 0,37 | 0,44 |
15 | Зачистить шейки и шпоночные канавки на валу | Вал | 2 | 0,19 | 0,21 |
16 | Подогнать новую защитную втулку | Комплект | 3 | 0,22 | 0,24 |
Сборка | |||||
17 | Напрессовать шарикоподшипники на вал | Комплект | 3 | 1,19 | 1,32 |
18 | Запрессовать стакан и вал в сборе в корпус опорной стойки | Вал | 3 | 0,45 | 0,50 |
19 | Установить отражательные смазочные и ограничительные кольца крышки подшипников | Комплект | 3 | 0,83 | 0,92 |
20 | Установить спираль (корпус насоса) к корпусу опорной стойки | Корпус | 3 | 1,25 | 1,39 |
21 | Собрать ротор: установить защитную втулку, рабочее колесо и закрепить | Ротор | 3 | 0,97 | 1,08 |
22 | Установить и закрепить корпус сальника | Корпус | 3 | 1,59 | 1,77 |
23 | Установить крышку сальника | Крышка | 3 | 0,17 | 0,19 |
24 | Установить и закрепить крышку спирали с входным патрубком к корпусу насоса | Крышка | 3 | 5,33 | 5,92 |
25 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,36 | 0,40 |
26 | Соединить муфту привода | Муфта | 3 | 0,25 | 0,25 |
27 | Соединить входной и напорный патрубки насоса с трубопроводами | Ограждение | 3 | 5,11 | 5,63 |
28 | Установить ограждение муфты привода | Насос | 2 | 0,10 | 0,11 |
29 | Залить масло в корпус опорной стойки и установить маслоуказатель | Насос | 3 | 0,15 | 0,16 |
30 | Произвести обкатку насоса и сдать в эксплуатацию | Насос | 4 | 0,39 | 0,43 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||||
МС-30, 3МС-10, 4МС-10, МСГ-30, МС-50, МС-70, МСГ-70 | КСМ-30, КСМ-50, КСМ-70, АЯПЗ-75, МС-100 | КСМ-100, КСМ-150, МС-150, 6МС-6 | АЯПЗ-150, АЯПЗ-200, АЯПЗ-300, 8МС-7 | |||||
Нормы времени в чел.-час на единицу измерения | ||||||||
Разборка | ||||||||
1 | Снять с насоса измерительные приборы, разъединить трубки охлаждения | Насос | 2 | 0,20 | 0,20 | 0,25 | 0,30 | |
2 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,08 | 0,10 | 0,10 | 0,10 | |
3 | Разъединить муфту привода | Муфта | 2 | 0,22 | 0,25 | 0,25 | 0,25 | |
4 | Разобрать подшипники скольжения или качения со стороны муфты привода | Подшипник | 3 | 0,25 | 0,30 | 0,35 | 0,45 | |
5 | Разобрать подшипник скольжения или качения с полевой стороны | Подшипник | 3 | 0,25 | 0,30 | 0,35 | 0,45 | |
6 | Открепить и снять гидравлическую лобовую крышку и вынуть пяту (разгрузочный диск) | Крышка | 3 | 0,60 | 0,70 | 0,80 | 0,90 | |
7 | Вынуть из напорной крышки подпятник (подушку пяты) | Подпятник | 3 | 0,10 | 0,15 | 0,15 | 0,20 | |
8 | Разобрать сальник: снять крышку, нажимную втулку, вынуть сальниковую набивку и кольцо гидравлического уплотнения | |||||||
а) | со стороны муфты | Сальник | 2 | 0,15 | 0,20 | 0,25 | 0,25 | |
б) | с полевой стороны | Сальник | 2 | 0,15 | 0,20 | 0,25 | 0,25 | |
9 | Открепить кронштейн корпуса подшипника от корпуса насоса: | |||||||
а) | со стороны муфты | Кронштейн | 3 | 0,20 | 0,25 | 0,30 | 0,35 | |
б) | с полевой стороны | Кронштейн | 3 | 0,20 | 0,25 | 0,30 | 0,35 | |
10 | Открепить и снять крышку насоса с приемным патрубком | Крышка | 3 | 0,40 | 0,50 | 0,60 | 0,75 | |
11 | Открепить и снять крышку с напорным патрубком | Крышка | 3 | 0,40 | 0,50 | 0,60 | 0,75 | |
12 | Спрессовать полумуфту с вала насоса | Полумуфта | 2 | 0,40 | 0,20 | 0,20 | 0,25 | |
13 | Разобрать ротор: отвернуть защитные втулки, снять разгрузочный диск, направляющие аппараты, спрессовать рабочие колеса, промежуточные втулки и вынуть вал | Ротор | 3 | 1,20 | 1,30 | 1,30 | 1,50 | |
Ремонт | ||||||||
14 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,75 | 0,75 | 1,00 | 1,30 | |
15 | Составить дефектную ведомость | Насос | 4 | 0,25 | 0,25 | 0,30 | 0,40 | |
16 | Зачистить шейки вала, шпоночные канавки на валу, рабочих колесах и муфте привода | Насос | 2 | 0,60 | 0,70 | 0,80 | 1,00 | |
17 | Подогнать новую защитную втулку по валу | Втулка | 3 | 0,25 | 0,30 | 0,30 | 0,30 | |
18 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,25 | 0,30 | 0,30 | 0,30 | |
19 | Разметить, просверлить отверстие в направляющем аппарате или корпусе насоса, нарезать резьбу и поставить стопоры | Насос | 3 | 0,20 | 0,25 | 0,25 | 0,30 | |
20 | Собрать ротор для проверки на токарном станке | Ротор | 3 | 0,90 | 0,90 | 1,10 | 1,30 | |
Сборка | ||||||||
21 | Собрать ротор: установить вал в корпус, напрессовать рабочие колеса и промежуточные втулки; установить направляющие аппараты, разгрузочный диск, навернуть защитные втулки | Ротор | 3 | 1,30 | 1,40 | 1,90 | 2,40 | |
22 | Установить и закрепить крышку насоса с приемным патрубком | Крышка | 3 | 0,60 | 0,80 | 1,10 | 1,20 | |
23 | Установить и закрепить крышку насоса с напорным патрубком | Крышка | 3 | 0,60 | 0,80 | 1,10 | 1,20 | |
24 | Установить подпятник в напорную крышку | Подпятник | 3 | 0,15 | 0,20 | 0,20 | 0,30 | |
25 | Вставить пяту, отрегулировать осевой зазор, установить и закрепить гидравлическую лобовую крышку пяты | Пята, крышка | 3 | 0,70 | 0,80 | 0,80 | 0,90 | |
26 | Собрать и отрегулировать сальник: установить кольцо гидравлического уплотнения, сальниковую набивку, нажимную втулку и закрепить крышкой сальника | |||||||
а) | со стороны муфты | Сальник | 3 | 0,25 | 0,30 | 0,35 | 0,40 | |
б) | с полевой стороны | Сальник | 3 | 0,25 | 0,30 | 0,35 | 0,40 | |
27 | Установить и закрепить кронштейн подшипника: | |||||||
а) | со стороны муфты | Кронштейн | 3 | 0,30 | 0,40 | 0,45 | 0,50 | |
б) | с полевой стороны | Кронштейн | 3 | 0,30 | 0,40 | 0,45 | 0,50 | |
28 | Собрать подшипник скольжения или качения со стороны муфты привода | Подшипник | 3 | 0,35 | 0,35 | 0,40 | 0,50 | |
29 | Собрать подшипник скольжения или качения с полевой стороны | Подшипник | 3 | 0,35 | 0,35 | 0,40 | 0,50 | |
30 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,25 | 0,30 | 0,30 | 0,30 | |
31 | Соединить муфту привода | Муфта | 3 | 0,25 | 0,40 | 0,45 | 0,50 | |
32 | Установить ограждение муфты привода и закрепить | Ограждение | 2 | 0,10 | 0,15 | 0,15 | 0,15 | |
33 | Установить измерительные приборы и соединить трубки охлаждения | Насос | 3 | 0,35 | 0,45 | 0,50 | 0,55 | |
34 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 0,30 | 0,30 | 0,30 | 0,40 | |
N п/п | Состав работы | Единица измерения | Тарифный разряд работы | Марка насоса | ||||
2В-250x2 | 4П-5x6 | 4П-5x8 5П-6x8 | НМ-125-3Д | |||||
Нормы времени в чел.-час на единицу измерения | ||||||||
Разборка | ||||||||
1 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,11 | 0,11 | 0,11 | 0,15 | |
2 | Вывернуть опускные пробки из секций насоса и слить перекачиваемую жидкость | Комплект | 2 | - | 0,12 | 0,16 | 0,15 | |
3 | Открепить и снять измерительные приборы и трубопроводы охлаждения | Насос | 2 | 0,41 | 0,41 | 0,41 | 0,50 | |
4 | Открепить входной и напорный патрубки насоса от трубопроводов | Насос | 2 | 0,72 | 0,74 | 0,74 | 1,20 | |
5 | Открепить и снять крышки подшипника и вынуть верхние и нижние вкладыши подшипника со стороны муфты привода | Подшипник | 3 | 0,25 | 0,48 | 0,48 | 0,60 | |
6 | Открепить и снять крышку подшипника, вынуть верхние и нижние вкладыши подшипника с полевой стороны | Подшипник | 3 | 0,26 | 0,48 | 0,48 | 0,60 | |
7 | Открепить корпус подшипника со стороны муфты привода | Корпус | 3 | - | 0,55 | 0,55 | - | |
8 | Открепить корпус подшипника с полевой стороны | Корпус | 3 | - | 0,55 | 0,55 | - | |
9 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | |||||||
а) | со стороны муфты привода | Сальник | 2 | 0,15 | 0,30 | 0,30 | 0,30 | |
б) | с полевой стороны | Сальник | 2 | 0,16 | 0,30 | 0,30 | 0,30 | |
10 | Открепить и снять сальниковую камеру со стороны муфты привода | Камера | 3 | 0,33 | 0,34 | 0,34 | 0,50 | |
11 | Открепить и снять сальниковую камеру с полевой стороны | Камера | 3 | 0,33 | 0,34 | 0,34 | 0,50 | |
12 | Открепить и спрессовать разгрузочный диск и снять прижимную пяту | Диск, пята | 3 | 0,35 | 0,62 | 0,62 | - | |
13 | Открепить и снять крышку корпуса насоса с нагнетательным патрубком | Крышка | 3 | 0,41 | 0,48 | 0,48 | - | |
14 | Открепить и снять корпус гидравлической пяты | Корпус | 3 | - | 2,22 | 2,22 | - | |
15 | Открепить и снять стяжные шпильки насоса | Комплект | 3 | 0,66 | 0,96 | 0,96 | 1,00 | |
16 | Открепить и снять крышку корпуса насоса со стороны напорного патрубка и снять рабочее колесо последней ступени | Крышка, рабочее колесо | 3 | - | 0,65 | 0,65 | - | |
17 | Разобрать ротор: снять секции, рабочие колеса, промежуточные втулки вала | Ротор | 3 | 1,44 | 3,50 | 4,90 | 2,50 | |
18 | Снять маслоотражательные кольца | Комплект | 2 | - | 0,12 | 0,12 | - | |
19 | Открепить и спрессовать полумуфту привода и выпрессовать пальцы | Полумуфта | 2 | 0,48 | 0,24 | 0,24 | 0,60 | |
20 | Открепить и снять крышку с приемным патрубком | Крышка | 3 | 0,40 | 0,28 | 0,28 | 0,20 | |
21 | Снять уплотнительные кольца | Комплект | 3 | - | 0,18 | 0,24 | - | |
Ремонт | ||||||||
22 | Очистить, промыть и протереть детали насоса | Насос | 1 | 1,00 | 3,00 | 3,30 | 1,80 | |
23 | Составить дефектную ведомость | Насос | 4 | 0,58 | 0,91 | 1,00 | 0,60 | |
24 | Притереть разгрузочный диск и разгрузочную пяту на притирочной плите | Диск, пята | 3 | - | 0,85 | 0,85 | - | |
25 | Заменить уплотнительные кольца корпуса насоса и рабочих колес | Комплект | 3 | - | 0,72 | 0,96 | - | |
26 | Зачистить вал, шпоночные канавки рабочих колес и муфты привода наждачной бумагой | Комплект | 2 | 0,46 | - | - | - | |
27 | Подогнать новые защитные втулки по валу | Комплект | 3 | 0,60 | - | - | 2,10 | |
28 | Собрать ротор, проверить на балансировку на стенде и разобрать ротор со снятием рабочих колес | Ротор | 3 | - | 4,50 | 5,00 | 2,80 | |
29 | Изготовить сальниковые кольца | Комплект | 2 | - | - | - | 0,40 | |
Сборка | ||||||||
30 | Установить и закрепить крышку насоса с приемным патрубком | Крышка | 3 | 0,50 | 0,42 | 0,42 | 0,20 | |
31 | Установить шпонку, рабочее колесо и втулку на вал | Секция | 3 | - | 0,89 | 0,89 | - | |
32 | Установить вал, напрессовать на вал рабочее колесо, установить промежуточные секции и промежуточные втулки на вал | Ротор | 3 | 2,10 | 3,98 | 5,48 | 3,80 | |
33 | Установить крышку корпуса насоса со стороны нагнетательного патрубка | Крышка | 3 | 0,51 | 0,47 | 0,47 | - | |
34 | Установить корпус гидравлической пяты с проверкой прилегания пяты | Корпус пяты | 3 | - | 2,70 | 2,70 | - | |
35 | Напрессовать полумуфту привода | Полумуфта | 3 | 0,21 | 0,21 | 0,21 | - | |
36 | Установить стяжные шпильки крышек корпуса насоса и закрепить | Комплект | 3 | 1,19 | 1,12 | 1,12 | 1,60 | |
37 | Установить и закрепить корпус подшипников со стороны муфты привода и с полевой стороны | Комплект | 3 | - | 1,18 | 1,18 | - | |
38 | Установить маслоотражательные кольца | Комплект | 3 | - | 0,12 | 0,12 | - | |
39 | Установить защитные втулки, разгрузочный диск, установить зазор и закрепить | Комплект | 3 | 0,75 | - | - | - | |
40 | Установить нижние и верхние вкладыши подшипника со стороны муфты привода | Подшипник | 3 | 0,36 | 0,52 | 0,52 | 0,60 | |
41 | Установить нижние и верхние вкладыши подшипника с полевой стороны | Подшипник | 3 | 0,37 | 0,52 | 0,52 | 0,60 | |
42 | Установить камеру сальника со стороны муфты привода и закрепить | Камера | 3 | 0,50 | 0,52 | 0,52 | 0,65 | |
43 | Установить камеру сальника с полевой стороны и закрепить | Камера | 3 | 0,50 | 0,52 | 0,52 | 0,65 | |
44 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку сальника и отрегулировать: | |||||||
а) | со стороны муфты привода | Сальник | 3 | 0,50 | 0,52 | 0,52 | 0,65 | |
б) | с полевой стороны | Сальник | 3 | 0,50 | 0,52 | 0,52 | 0,65 | |
45 | Соединить входной и напорный патрубки насоса | Насос | 3 | 0,80 | 0,82 | 0,82 | 1,20 | |
46 | Установить и закрепить ограждение муфты привода | Ограждение | 2 | 0,12 | 0,12 | 0,12 | 0,15 | |
47 | Установить трубопроводы охлаждения подшипников и измерительные приборы | Насос | 3 | 0,23 | 0,28 | 0,28 | 0,65 | |
48 | Ввернуть спускные пробки | Комплект | 2 | - | 0,10 | 0,14 | - | |
49 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,55 | 0,55 | 0,57 | 1,00 | |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
12НА-9x4 | Помона | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Открепить и снять ограждение муфты привода и масленки | Ограждение масленки | 1 | 0,13 | 0,20 |
2 | Открепить и снять узел храпового механизма в сборе и разобрать храповой механизм | Храповой механизм | 3 | 0,62 | - |
3 | Открепить и снять трубки охлаждения торцового уплотнения | Трубки охлаждения | 2 | 0,33 | 0,49 |
4 | Открепить и снять корпус подшипника от корпуса насоса | Корпус подшипника | 3 | 0,35 | 0,57 |
5 | Открепить напорный патрубок и снять его вместе с отводом | Напорный патрубок | 3 | 0,24 | 0,49 |
6 | Установить монтажный хомут на напорной колонке, открепить и снять опорную стойку от напорной колонки | Опорная стойка | 3 | 0,70 | 1,45 |
7 | Разобрать узел торцового уплотнения | Торцовое уплотнение | 2 | 0,53 | 1,01 |
8 | Разъединить секции напорной колонки и снять их | Секции | 3 | 0,71 | 1,68 |
9 | Открепить и снять всасывающий патрубок с направляющего аппарата | Патрубок | 2 | 0,20 | 0,53 |
10 | Разобрать ротор насоса | Ротор | 3 | 2,27 | 3,79 |
11 | Выпрессовать бронзовые втулки из направляющих аппаратов и крестовин | Комплект | 3 | 0,75 | 1,36 |
12 | Разъединить вал насоса с валом опорной стойки | Вал | 3 | 0,51 | 0,66 |
Ремонт | |||||
13 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,80 | 1,20 |
14 | Составить дефектную ведомость | Насос | 4 | 0,13 | 0,21 |
15 | Зачистить вал наждачной бумагой, шпоночные канавки на валу, рабочих колесах, муфте и подогнать шпонки | Вал | 2 | 1,08 | 1,14 |
16 | Зачистить уплотняющие поверхности направляющих аппаратов, фланцевых соединений | Насос | 2 | 0,82 | 1,01 |
17 | Притереть втулку торцового уплотнения на наждачном круге и довести на плите | Втулка | 3 | 0,75 | 0,75 |
18 | Притереть грундбуксу уплотнения по месту | Грундбукса | 3 | 0,26 | 0,35 |
19 | Просверлить отверстия и нарезать резьбу в защитных втулках уплотнения | Защитные втулки | 3 | 0,71 | 0,75 |
20 | Изготовить фетровый сальник в крышку шарикоподшипника | Сальник | 2 | 0,22 | 0,20 |
21 | Изготовить стопорные винты | Комплект | 2 | 0,35 | 0,75 |
Сборка | |||||
22 | Запрессовать втулки в гнезда направляющих аппаратов и направляющие втулки в гнезда крестовин | Комплект | 3 | 0,73 | 1,03 |
23 | Собрать ротор насоса | Ротор | 3 | 2,97 | 3,37 |
24 | Произвести последовательное соединение секции напорной колонки | Насос | 3 | 3,94 | 5,41 |
25 | Собрать узел торцового уплотнения и соединить трубки охлаждения | Торцовое уплотнение | 3 | 1,61 | 1,74 |
26 | Установить опорную стойку на фундамент, соединить с напорной колонкой и закрепить стойку к фундаменту | Опорная стойка | 3 | 0,84 | 1,19 |
27 | Установить корпус подшипников к корпусу опорной стойки и закрепить | Корпус подшипников | 3 | 0,49 | 0,55 |
28 | Вставить в корпус подшипников храповой механизм в сборе и закрепить | Храповой механизм | 3 | 0,78 | 0,92 |
29 | Установить рабочие колеса в направляющие аппараты и проверить легкость вращения вала | Насос | 3 | 0,62 | 0,92 |
30 | Установить и закрепить напорный патрубок | Патрубок | 3 | 0,38 | 0,53 |
31 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,59 | 1,17 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||
HZ-702 | HZ-1251 | A-3615 KKP | L-6232 ККМ | ||||
Норма времени в чел.-час на единицу измерения | |||||||
Разборка | |||||||
1 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,11 | 0,13 | 0,06 | 0,07 |
2 | Открепить и снять трубки охлаждения | Комплект | 2 | 0,13 | 0,13 | 0,20 | 0,26 |
3 | Открепить и опрессовать с вала полумуфту привода | Полумуфта | 2 | 0,44 | 0,55 | 0,11 | 0,17 |
4 | Открепить и снять крышки подшипников | Комплект | 2 | 0,26 | 0,27 | 0,18 | 0,24 |
5 | Открепить и снять кронштейн подшипника со стороны муфты | Кронштейн | 3 | 0,61 | 0,63 | 0,53 | 0,66 |
6 | Открепить и снять кронштейн подшипника с полевой стороны | Кронштейн | 3 | 0,60 | 0,63 | 0,53 | 0,66 |
7 | Разобрать сальники со стороны муфты привода | Сальники | 2 | 0,48 | 0,54 | 0,27 | 0,32 |
8 | Разобрать сальник с полевой стороны | Сальник | 2 | 0,47 | 0,54 | 0,28 | 0,33 |
9 | Снять с вала защитные втулки | Комплект | 2 | 0,33 | 0,37 | 0,38 | 0,46 |
10 | Спрессовать подшипники | Комплект | 2 | 0,27 | 0,35 | 0,08 | 0,10 |
11 | Открепить и снять стяжные шпильки | Комплект | 2 | 0,66 | 0,68 | 0,53 | 0,57 |
12 | Открепить секции корпуса насоса разобрать ротор | Ротор | 3 | 0,79 | 0,94 | 2,09 | 2,47 |
Ремонт | |||||||
13 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,50 | 0,65 | 0,80 | 1,00 |
14 | Составить дефектную ведомость | Насос | 4 | 0,25 | 0,28 | 0,36 | 0,36 |
15 | Зачистить вал и шпоночные канавки на валу, подогнать шпонки по канавкам вала | Вал | 2 | 0,49 | 0,57 | 0,53 | 0,63 |
16 | Подогнать новые защитные втулки по валу | Комплект | 3 | 0,71 | 0,76 | 0,80 | 1,01 |
17 | Притереть сормайтовые и графитовые кольца торцового уплотнения | Комплект | 3 | 1,67 | 1,85 | - | - |
18 | Подогнать пружину по торцу уплотнения | Комплект | 3 | 0,44 | 0,53 | - | - |
19 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,35 | 0,38 | 0,35 | 0,35 |
Сборка | |||||||
20 | Собрать ротор: напрессовать рабочие колеса, промежуточные втулки, соединить секции насоса | Ротор | 3 | 1,85 | 2,40 | 3,11 | 3,62 |
21 | Соединить корпус насоса стяжными шпильками | Корпус | 3 | 0,77 | 0,86 | 0,88 | 1,03 |
22 | Установить защитные втулки на вал | Комплект | 3 | 0,35 | 0,40 | 0,42 | 0,53 |
23 | Собрать сальник со стороны муфты привода: набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,90 | 0,99 | 0,32 | 0,40 |
24 | Собрать сальник с полевой стороны: набить сальниковую набивку, установить нажимную втулку | Сальник | 3 | 0,90 | 0,99 | 0,33 | 0,40 |
25 | Установить и закрепить кронштейны со стороны муфты привода | Кронштейн | 3 | 0,26 | 0,28 | 0,25 | 0,34 |
26 | Установить и закрепить кронштейн с полевой стороны | Кронштейн | 3 | 0,27 | 0,29 | 0,25 | 0,34 |
27 | Напрессовать подшипники | Комплект | 3 | 0,13 | 0,16 | 0,20 | 0,27 |
28 | Установить крышки подшипников и закрепить | Комплект | 3 | 0,35 | 0,42 | 0,20 | 0,26 |
29 | Напрессовать полумуфту на вал | Полумуфта | 3 | 0,20 | 0,24 | 0,27 | 0,31 |
30 | Установить амортизаторы на пальцы муфты и соединить муфту сцепления | Муфта | 3 | 0,13 | 0,13 | 0,10 | 0,16 |
31 | Установить и закрепить трубки охлаждения | Комплект | 3 | - | - | 0,25 | 0,30 |
32 | Установить и закрепить ограждение муфты привода | Ограждение | 2 | 0,13 | 0,13 | 0,13 | 0,15 |
33 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,53 | 0,53 | 0,57 | 0,73 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||
НО-40x5 | KSB-WI | KSB-ETA | KSB-WK | ||||
Норма времени в чел.-час на единицу измерения | |||||||
Разборка | |||||||
1 | Снять с насоса ограждение муфты, измерительные приборы, разъединить муфту привода, открепить трубки охлаждения и трубопроводы от входного и напорного патрубков | Насос | 2 | 0,60 | 0,80 | 1,20 | 1,40 |
2 | Спрессовать с вала полумуфту привода | Полумуфта | 2 | 0,10 | 0,20 | 0,20 | 0,20 |
3 | Снять наружный кожух насоса и изоляцию | Насос | 2 | - | 0,20 | 0,20 | - |
4 | Открепить и снять кронштейн подшипника от корпуса насоса со стороны муфты привода | Кронштейн | 3 | 0,15 | 0,20 | 0,25 | 0,25 |
5 | Открепить и снять кронштейн подшипника от корпуса насоса с полевой стороны | Кронштейн | 3 | 0,15 | 0,20 | 0,25 | 0,25 |
6 | Снять крышки подшипников и спрессовать подшипники с вала | Комплект | 3 | 0,30 | 0,30 | 0,40 | 0,50 |
7 | Разобрать сальник со стороны муфты привода: освободить крышку сальника, вынуть сальниковую набивку, очистить | Сальник | 2 | 0,15 | 0,15 | 0,15 | 0,15 |
8 | Разобрать сальник с полевой стороны: освободить крышку сальника, вынуть сальниковую набивку, очистить | Сальник | 2 | 0,15 | 0,15 | 0,15 | 0,15 |
9 | Разобрать секции насоса: отвернуть защитные втулки, спрессовать рабочие колеса с направляющими аппаратами и вынуть вал | Ротор | 3 | 0,90 | 1,00 | 1,10 | 1,20 |
Ремонт | |||||||
10 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,50 | 0,80 | 1,00 | 1,00 |
11 | Составить дефектную ведомость | Насос | 4 | 0,30 | 0,40 | 0,50 | 0,50 |
12 | Зачистить вал, шпоночные канавки на валу, рабочих колесах и муфте привода | Вал | 2 | 0,40 | 0,90 | 0,80 | 0,80 |
13 | Подогнать новые защитные втулки по валу | Комплект | 3 | 1,00 | 0,60 | 0,60 | 0,60 |
14 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,80 | 0,70 | 0,80 | 0,80 |
15 | Напрессовать уплотняющее кольцо на рабочее колесо, просверлить отверстие, нарезать резьбу и поставить стопоры | Кольцо | 3 | 0,30 | - | - | - |
16 | Очистить фильтр насоса | Фильтр | 2 | - | 0,40 | 0,80 | 1,20 |
Сборка | |||||||
17 | Собрать секции насоса: установить вал в корпус насоса, напрессовать рабочие колеса, промежуточные втулки, установить направляющие аппараты и защитные втулки | Ротор | 3 | 1,10 | 1,60 | 1,80 | 2,00 |
18 | Собрать сальник со стороны муфты привода: набить сальниковую набивку, установить нажимную втулку | Сальник | 3 | 0,25 | 0,25 | 0,30 | 0,35 |
19 | Собрать сальник с полевой стороны: набить сальниковую набивку, установить нажимную втулку | Сальник | 3 | 0,25 | 0,25 | 0,30 | 0,35 |
20 | Установить и закрепить кронштейн подшипника к корпусу насоса со стороны муфты привода | Кронштейн | 3 | 0,25 | 0,15 | 0,25 | 0,25 |
21 | Установить и закрепить кронштейн подшипника к корпусу насоса с полевой стороны | Кронштейн | 3 | 0,25 | 0,15 | 0,25 | 0,25 |
22 | Напрессовать подшипники на вал и установить крышки | Комплект | 3 | 0,40 | 0,40 | 0,50 | 0,50 |
23 | Установить прокладки и соединить фланцы входного и напорного патрубков насоса | Насос | 3 | 0,40 | 0,40 | 0,50 | 0,50 |
24 | Напрессовать полумуфту на вал насоса | Полумуфта | 3 | 0,20 | 0,20 | 0,30 | 0,30 |
25 | Установить наружный кожух насоса | Кожух | 2 | - | 0,20 | 0,20 | - |
26 | Установить измерительные приборы, соединить трубки охлаждения, муфту привода и установить ограждение муфты | Насос | 3 | 0,50 | 0,80 | 1,10 | 1,40 |
27 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 0,20 | 0,30 | 0,50 | 1,00 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
НЕС-30x2-10/6 | СР-25x2-3/2 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Открепить и снять ограждение муфты привода, измерительные приборы, разъединить зубчатую муфту привода и снять катушку, разъединить линии охлаждения | Насос | 3 | 0,30 | 0,60 |
2 | Открепить венцы полумуфт и снять наружные зубчатые обоймы, спрессовать внутренние зубчатые обоймы | Муфта | 2 | 0,40 | 0,40 |
3 | Открепить входной и напорный патрубки насоса | Насос | 2 | 0,30 | 0,40 |
4 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,80 | 0,80 |
5 | Разобрать сальники: освободить нажимную втулку, вынуть набивку и очистить | Сальник | 2 | 0,30 | 0,10 |
6 | Открепить и снять направляющие аппараты, отвернуть гайку и спрессовать рабочие колеса 1-й и 2-й ступени, снять промежуточный диск и втулку | Ротор | 3 | 1,10 | 1,20 |
7 | Открепить и снять кронштейны подшипников от корпуса насоса | Кронштейн | 3 | - | 0,20 |
8 | Открепить гидравлическую часть корпуса насоса от корпуса опорной стойки, отвернуть пробки и слить масло | Корпус | 3 | 0,40 | 0,40 |
9 | Открепить и снять торцовые крышки подшипников, отвернуть гайку вала, крепящую подшипники, вынуть вал из корпуса насоса и выпрессовать подшипники | Вал | 3 | 0,80 | 0,80 |
10 | Отвернуть гайку, снять уплотняющее кольцо, крышку уплотнения с прокладкой, неподвижную графитовую втулку, вращающуюся сормайтовую втулку, пружину и упорную втулку, резиновое кольцо и снять нажимную втулку | Торцовое уплотнение | 3 | - | 0,40 |
Ремонт | |||||
11 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,60 | 0,70 |
12 | Составить дефектную ведомость | Насос | 4 | 0,30 | 0,30 |
13 | Зачистить вал, шпоночные канавки на валу, рабочих колесах, муфте привода | Вал | 2 | 0,30 | 0,30 |
14 | Напрессовать уплотняющие кольца на рабочие колеса, просверлить, нарезать резьбу и поставить стопоры | Кольцо | 3 | 0,60 | 0,60 |
Сборка | |||||
15 | Запрессовать подшипники, установить вал в корпус опорной стойки, закрепить подшипники гайкой, установить и закрепить крышки подшипников | Вал | 3 | 1,00 | 1,00 |
16 | Завернуть пробки, залить масло в корпус опорной стойки и установить гидравлический корпус насоса с корпусом опорной стойки | Корпус | 3 | 0,50 | 0,50 |
17 | Установить упорную втулку, пружину, нажимную втулку, резиновое кольцо во вращающуюся сормайтовую втулку и установить на место, надеть неподвижную втулку, крышку уплотнения с прокладкой, уплотняющие кольца и навернуть гайку | Торцовое уплотнение | 3 | - | 0,50 |
18 | Собрать сальник: установить сальниковую набивку, нажимную втулку и отрегулировать уплотнение | Сальник | 3 | 0,30 | 0,20 |
19 | Установить уплотнительные прокладки, промежуточный диск и втулку, напрессовать рабочие колеса 1-й и 2-й ступени и закрепить гайкой, установить и закрепить направляющие аппараты | Ротор | 3 | 1,30 | 1,50 |
20 | Установить и закрепить крышку корпуса насоса | Крышка | 3 | 1,00 | 1,00 |
21 | Установить и закрепить кронштейны подшипника к корпусу насоса | Кронштейн | 3 | - | 0,30 |
22 | Соединить входной и напорный патрубки насоса | Насос | 3 | 0,40 | 0,60 |
23 | Напрессовать внутренние зубчатые обоймы, установить наружные зубчатые обоймы, соединить венцы полумуфт | Муфта | 3 | 0,50 | 0,50 |
24 | Установить катушку, соединить муфту привода, установить измерительные приборы, ограждение муфты привода, соединить линии охлаждения | Насос | 3 | 0,40 | 0,70 |
25 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 0,40 | 0,50 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
4НКБ-3 | 4НКБ-4 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Снять ограждение муфты, приборы, масленки, разъединить трубки охлаждения и муфту привода | Насос | 2 | 0,60 | 0,70 |
2 | Отсоединить корпус насоса от рамы и развернуть | Корпус | 2 | 0,70 | 0,70 |
3 | Спрессовать с вала муфту привода крышки корпуса подшипника, отвернуть гайку и спрессовать шарикоподшипники | Муфта | 2 | 0,20 | 0,20 |
4 | Отсоединить корпус шарикоподшипника от камеры охлаждения | Корпус | 3 | 0,70 | 0,70 |
5 | Отсоединить камеру охлаждения от корпуса насоса, разобрать и очистить сальник | Камера, сальник | 2 | 1,10 | 1,10 |
6 | Разъединить и снять крышку насоса | Крышка | 3 | 0,80 | 0,80 |
7 | Разобрать опорный подшипник | Подшипник | 3 | 0,40 | 0,40 |
8 | Разобрать ротор: снять защитные втулки, направляющие аппараты, уплотняющие и защитные кольца, спрессовать рабочие колеса, вынуть вал | Ротор | 3 | 1,00 | 1,40 |
Ремонт | |||||
9 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,50 | 0,50 |
10 | Составить дефектную ведомость | Насос | 4 | 0,30 | 0,40 |
11 | Зачистить вал и шпоночные канавки на валу | Вал | 2 | 0,50 | 0,50 |
12 | Подогнать новую защитную втулку по валу | Втулка | 3 | 0,30 | 0,30 |
13 | Разметить и просверлить отверстие в направляющем аппарате или корпусе насоса и нарезать резьбу | Отверстие | 3 | 0,20 | 0,20 |
14 | Изготовить амортизаторы под пальцы муфты привода | Вал | 2 | 0,50 | 0,50 |
15 | Выпрессовать или запрессовать втулку направляющего аппарата или рабочего колеса | Втулка | 3 | 0,10 | 0,10 |
Сборка | |||||
16 | Собрать ротор: напрессовать рабочие колеса, надеть уплотняющие и защитные кольца, направляющие аппараты, защитные втулки, вставить в корпус насоса ротор | Ротор | 3 | 1,10 | 1,80 |
17 | Собрать опорный подшипник | Подшипник | 3 | 0,30 | 0,30 |
18 | Установить и закрепить крышку корпуса | Крышка | 3 | 1,00 | 1,00 |
19 | Присоединить камеру охлаждения к корпусу насоса, набить сальник | Камера, сальник | 3 | 1,10 | 1,10 |
20 | Напрессовать шарикоподшипники, завернуть гайку, установить крышки корпуса подшипника, соединить корпус шарикоподшипника с камерой охлаждения | Корпус | 3 | 0,80 | 0,80 |
21 | Напрессовать муфту привода на вал | Муфта | 3 | 0,20 | 0,20 |
22 | Установить и соединить корпус насоса с рамой | Корпус | 3 | 0,90 | 0,90 |
23 | Установить приборы, соединить охлаждения, муфту привода, поставить ограждение | Насос | 3 | 0,90 | 0,90 |
24 | Опробовать насос и после обкатки сдать в эксплуатацию | Насос | 4 | 0,40 | 0,40 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
3НМГ-4 | 3НМГ-6 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Снять с насоса ограждение муфты, измерительные приборы, разъединить трубки охлаждения, муфту привода и масляные трубки | Насос | 2 | 0,60 | 0,60 |
2 | Спрессовать с вала полумуфту привода | Полумуфта | 2 | 0,20 | 0,20 |
3 | Разобрать сальник со стороны муфты привода, открепить крышку сальника, вынуть набивку, очистить | Сальник | 2 | 0,15 | 0,15 |
4 | Разобрать сальник с полевой стороны: открепить крышку сальника, вынуть набивку, очистить | Сальник | 2 | 0,15 | 0,15 |
5 | Разобрать опорный подшипник со стороны муфты привода | Подшипник | 2 | 0,25 | 0,25 |
6 | Разобрать радиально-упорный подшипник с полевой стороны | Подшипник | 2 | 0,35 | 0,35 |
7 | Открепить кронштейн подшипника от корпуса насоса | Кронштейн | 3 | 0,20 | 0,20 |
8 | Открепить и снять крышку насоса с приемным патрубком | Крышка | 3 | 0,40 | 0,40 |
9 | Открепить и снять крышку насоса с напорным патрубком | Крышка | 3 | 0,40 | 0,40 |
10 | Открепить коробку подшипника от корпуса насоса | Коробка | 3 | 0,20 | 0,20 |
11 | Разобрать секции насоса: отвернуть защитные втулки, снять направляющие аппараты, спрессовать рабочие колеса и промежуточные втулки | Ротор | 3 | 1,00 | 1,40 |
Ремонт | |||||
12 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,60 | 0,60 |
13 | Составить дефектную ведомость | Насос | 4 | 0,30 | 0,30 |
14 | Зачистить вал, шпоночные канавки на валу, рабочих колесах и муфте привода | Насос | 2 | 1,00 | 1,00 |
15 | Подогнать новую защитную втулку на валу | Втулка | 3 | 0,40 | 0,40 |
16 | Разметить, просверлить отверстие в направляющем аппарате или корпусе насоса и нарезать резьбу | Насос | 3 | 0,20 | 0,20 |
17 | Изготовить амортизаторы под пальцы муфты привода | Комплект | 2 | 0,30 | 0,30 |
Сборка | |||||
18 | Собрать секции насоса: напрессовать рабочие колеса, промежуточные втулки, установить направляющие аппараты и повернуть защитные втулки | Ротор | 3 | 1,10 | 1,50 |
19 | Установить и закрепить коробку подшипника к корпусу насоса | Крышка | 3 | 0,20 | 0,20 |
20 | Установить и закрепить крышку корпуса насоса с приемным патрубком | Коробка | 3 | 0,20 | 0,20 |
21 | Установить и закрепить крышку корпуса насоса с напорным патрубком | Крышка | 3 | 0,50 | 0,50 |
22 | Установить и закрепить кронштейн подшипника к корпусу насоса | Кронштейн | 3 | 0,20 | 0,20 |
23 | Собрать опорный подшипник со стороны муфты привода | Подшипник | 3 | 0,25 | 0,25 |
24 | Собрать радиально-упорный подшипник с полевой стороны | Подшипник | 3 | 0,35 | 0,35 |
25 | Собрать сальник со стороны муфты привода: набить сальниковую набивку, установить нажимную втулку и отрегулировать уплотнение | Сальник | 3 | 0,30 | 0,30 |
26 | Собрать сальник с полевой стороны: набить сальниковую набивку, установить нажимную втулку и отрегулировать уплотнение | Сальник | 3 | 0,30 | 0,30 |
27 | Напрессовать полумуфту привода | Полумуфта | 3 | 0,20 | 0,20 |
28 | Соединить трубки охлаждения, масляные трубки, муфту привода, установить приборы и ограждение муфты | Насос | 3 | 0,70 | 0,70 |
29 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,50 | 0,50 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
3/23 - 3/25, 5/23 - 5/25, 6/27 - 6/30 | 8/32 - 8/36, 10/35, 20/28, 20/35, 60/25 | ТК-3 40/105, RSt-100/80 | ||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Снять с насоса измерительные приборы, масленки | Насос | 2 | 0,15 | 0,15 | 0,15 |
2 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,07 | 0,10 | 0,10 |
3 | Разъединить муфту привода | Муфта | 2 | 0,18 | 0,20 | 0,20 |
4 | Открепить и спрессовать с вала полумуфту привода | Полумуфта | 2 | 0,15 | 0,20 | 0,20 |
5 | Открепить и снять крышку корпуса с входным патрубком | Крышка | 3 | 0,35 | 0,40 | 0,50 |
6 | Открепить и снять рабочее колесо, корпус насоса, защитную втулку и отбойное кольцо | Комплект | 3 | 0,40 | 0,50 | 0,60 |
7 | Разобрать сальник: открепить фланец сальника и вынуть сальниковую набивку, очистить | Сальник | 2 | 0,18 | 0,20 | 0,20 |
8 | Открепить и снять переднюю и заднюю крышки подшипников | Крышка | 2 | 0,25 | 0,30 | 0,40 |
9 | Выпрессовать вал из корпуса опорной стойки | Вал | 3 | 0,20 | 0,25 | 0,35 |
10 | Спрессовать шарикоподшипники с вала | Комплект | 3 | 0,25 | 0,30 | 0,35 |
11 | Открепить корпус опорной стойки от фундаментной плиты | Корпус | 2 | 0,30 | 0,35 | 0,35 |
Ремонт | ||||||
12 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,60 | 0,72 | 0,72 |
13 | Составить дефектную ведомость | Насос | 4 | 0,20 | 0,25 | 0,30 |
14 | Зачистить вал, шпоночные канавки, на валу, рабочем колесе и муфте привода | Насос | 2 | 0,40 | 0,50 | 0,60 |
15 | Подогнать новую защитную втулку по валу | Втулка | 3 | 0,35 | 0,40 | 0,50 |
Сборка | ||||||
16 | Напрессовать шарикоподшипники на вал | Комплект | 3 | 0,20 | 0,25 | 0,30 |
17 | Установить вал с шарикоподшипниками в корпус опорной стойки и закрепить | Вал | 3 | 0,25 | 0,30 | 0,30 |
18 | Установить переднюю и заднюю крышки подшипников и закрепить | Комплект | 2 | 0,30 | 0,35 | 0,40 |
19 | Установить корпус опорной стойки на фундаментную плиту и закрепить | Корпус | 3 | 0,30 | 0,40 | 0,40 |
20 | Установить отбойное кольцо, защитную втулку, корпус насоса, рабочее колесо и закрепить | Комплект | 3 | 0,50 | 0,60 | 9,72 |
21 | Установить крышку корпуса насоса с входным патрубком | Крышка | 3 | 0,45 | 0,55 | 0,60 |
22 | Собрать сальник: установить сальниковую набивку и фланец сальника и закрепить | Сальник | 3 | 0,25 | 0,30 | 0,30 |
23 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,10 | 0,15 | 0,20 |
24 | Соединить муфту привода | Муфта | 3 | 0,15 | 0,15 | 0,15 |
25 | Установить ограждение муфты привода и закрепить | Ограждение | 2 | 0,10 | 0,10 | 0,10 |
26 | Установить на насос измерительные приборы, масленки | Насос | 3 | 0,25 | 0,25 | 0,25 |
27 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,30 | 0,30 | 0,30 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||
1,5Х-6 2Х-4 2Х-9 | ЗХ-9 4Х-12 | 5Х-18 7Х-9 | МОР-МДВ | ||||
Норма времени в чел.-час на единицу измерения | |||||||
Разборка | |||||||
1 | Открепить и снять катушки на входном и напорном патрубках | Насос | 2 | 0,90 | 0,90 | 0,90 | 0,57 |
2 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,06 | 0,07 | 0,7 | 0,06 |
3 | Разъединить муфту привода | Муфта | 2 | 0,16 | 0,16 | 0,18 | 0,55 |
4 | Спрессовать полумуфту с вала | Полумуфта | 2 | 0,18 | 0,27 | 0,30 | 0,08 |
5 | Открепить и снять крышку корпуса с входным патрубком | Крышка | 3 | 0,12 | 0,21 | 0,23 | 0,12 |
6 | Открепить и снять рабочее колесо | Рабочее колесо | 3 | 0,21 | 0,21 | 0,23 | 0,11 |
7 | Снять корпус насоса | Корпус | 3 | 0,02 | 0,04 | 0,05 | - |
8 | Отвернуть и снять защитную втулку с вала | Втулка | 3 | 0,20 | 0,27 | 0,30 | - |
9 | Разобрать сальник | Сальник | 2 | 0,22 | 0,31 | 0,34 | 0,18 |
10 | Открепить и снять крышки подшипников | Крышка | 2 | 0,22 | 0,25 | 0,27 | 0,48 |
11 | Выпрессовать вал из корпуса опорной стойки | Вал | 3 | 0,10 | 0,16 | 0,18 | 0,11 |
12 | Спрессовать с вала корпус регулятора и подшипники | Комплект | 3 | 0,18 | 0,23 | 0,25 | 1,52 |
13 | Разобрать регулятор | Регулятор | 3 | 0,12 | 0,14 | 0,15 | 0,40 |
14 | Выпрессовать стаканы подшипников из корпуса опорной стойки | Комплект | 3 | 0,08 | 0,12 | 0,13 | - |
Ремонт | |||||||
15 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,65 | 0,85 | 0,95 | 0,90 |
16 | Составить дефектную ведомость | Насос | 4 | 0,20 | 0,20 | 0,30 | 0,25 |
17 | Прогнать леркой резьбу на валу | Вал | 2 | 0,10 | 0,10 | 0,11 | - |
18 | Подогнать новую защитную втулку | Втулка | 3 | 0,49 | 0,55 | 0,60 | 0,29 |
19 | Подогнать новую грундбуксу по валу | Грундбукса | 3 | 0,10 | 0,12 | 0,13 | - |
20 | Изготовить амортизаторы под пальцы муфты | Комплект | 2 | 0,59 | 0,69 | 0,71 | 2,93 |
21 | Зачистить шпоночные канавки на валу | Вал | 2 | - | - | - | 0,42 |
Сборка | |||||||
22 | Напрессовать шарикоподшипники на вал | Подшипник | 3 | 0,12 | 0,16 | 0,17 | - |
23 | Запрессовать стаканы подшипников в корпус опорной стойки | Комплект | 3 | 0,14 | 0,14 | 0,15 | - |
24 | Запрессовать шарикоподшипники в корпус опорной стойки | Комплект | 3 | - | - | - | 0,13 |
25 | Собрать узел регулятора | Регулятор | 3 | 0,22 | 0,24 | 0,26 | 0,35 |
26 | Установить вал в сборе в корпус опорной стойки и закрепить регулятор | Вал | 3 | 0,10 | 0,31 | 0,34 | - |
27 | Установить вал в корпус опорной стойки | Вал | 3 | - | - | - | 0,11 |
28 | Напрессовать на вал втулку с корпусом регулятора, подшипники и установить вал на место | Вал | 3 | - | - | - | 0,41 |
29 | Установить крышки подшипников и закрепить | Крышка | 3 | 0,29 | 0,37 | 0,41 | 0,79 |
30 | Набить сальниковые кольца и подтянуть их грундбуксой | Втулка | 3 | 0,16 | 0,18 | 0,20 | - |
31 | Установить корпус насоса на опорную стойку | Корпус | 3 | 0,04 | 0,04 | 0,05 | 0,29 |
32 | Установить защитную втулку: рабочее колесо и закрепить | Рабочее колесо | 3 | 0,24 | 0,34 | 0,38 | 0,51 |
33 | Установить крышку корпуса с входным патрубком и закрепить | Крышка | 3 | 0,21 | 0,35 | 0,38 | - |
34 | Собрать сальник: установить сальниковую набивку, крышку и отрегулировать | Сальник | 3 | 0,31 | 0,33 | 0,36 | 0,31 |
35 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,14 | 0,18 | 0,20 | 0,15 |
36 | Соединить муфту привода | Муфта | 3 | 0,11 | 0,19 | 0,21 | 0,26 |
37 | Установить катушки на входном и напорном патрубках | Насос | 3 | 1,10 | 1,19 | 1,10 | - |
38 | Установить ограждение муфты привода | Ограждение | 2 | - | - | - | 0,06 |
39 | Опробовать насос, сдать в эксплуатацию | Насос | 4 | 0,10 | 0,10 | 0,11 | 0,06 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
2Х-4А-2-41 3Х-6А-2-41 | 4Х-6А-2-41 5Х-6К-2-41 | 4КХГ-5 | ||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Открепить и снять ограждение муфты привода | Ограждение | 1 | 0,08 | 0,10 | 0,06 |
2 | Разобрать муфту привода | Муфта | 2 | 0,15 | 0,54 | 0,34 |
3 | Открепить фланцевое соединение на сливе масла в отстойнике | Фланцевое соединение | 2 | - | - | 0,08 |
4 | Открепить фланцевое соединение на входном и приемном патрубках насоса | Комплект | 2 | 0,30 | - | 0,48 |
5 | Спрессовать полумуфту привода | Полумуфта | 2 | 0,08 | 0,33 | 0,15 |
6 | Открепить и снять крышку корпуса с входным патрубком | Крышка | 3 | 0,35 | 0,53 | 0,18 |
7 | Открепить и спрессовать рабочее колесо с вала | Рабочее колесо | 3 | 0,42 | 0,39 | 0,08 |
8 | Снять торцовое уплотнение | Уплотнение | 2 | 0,24 | 0,18 | 0,18 |
9 | Открепить и снять корпус | Корпус | 3 | - | 0,31 | 0,40 |
10 | Открепить и снять отбойные кольца | Комплект | 2 | 0,24 | 0,33 | 0,80 |
11 | Открепить и снять крышки подшипников | Комплект | 2 | 0,16 | 0,28 | 0,28 |
12 | Выпрессовать вал с подшипниками из корпуса опорной стойки | Вал | 3 | 0,11 | 0,12 | 0,08 |
13 | Спрессовать с вала шарикоподшипники | Комплект | 3 | - | 0,24 | 0,16 |
Ремонт | ||||||
14 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,40 | 0,80 | 0,34 |
15 | Составить дефектную ведомость | Насос | 4 | 0,22 | 0,24 | 0,20 |
16 | Зачистить вал и шпоночные канавки наждачной бумагой | Вал | 2 | - | 0,42 | 0,28 |
17 | Притереть сормайтовое и графитовое кольца | Комплект | 3 | 1,00 | 1,00 | 2,18 |
18 | Выпрессовать из стакана торцового уплотнения манжеты, зачистить внутренние стенки стакана шабером, запрессовать в стакан манжеты с промежуточными кольцами | Комплект | 3 | - | 0,72 | - |
19 | Прочистить торцовое уплотнение | Торцовое уплотнение | 2 | 0,14 | - | - |
20 | Изготовить резиновый манжет для торцового уплотнения | Манжет | 2 | - | - | 0,40 |
Сборка | ||||||
21 | Напрессовать шарикоподшипники на вал и установить вал в корпус опорной стойки | Вал | 3 | 0,15 | 0,51 | 0,30 |
22 | Установить крышки подшипников и закрепить | Комплект | 3 | 0,17 | 0,27 | 0,32 |
23 | Установить отбойные кольца и закрепить | Комплект | 3 | 0,24 | 0,15 | 0,20 |
24 | Установить корпус насоса на опорную стойку насоса | Корпус | 3 | - | 0,35 | 0,95 |
25 | Установить торцовое уплотнение | Торцовое уплотнение | 3 | 0,20 | 0,27 | 0,57 |
26 | Установить на вал рабочее колесо и закрепить | Рабочее колесо | 3 | 0,17 | 0,35 | 0,13 |
27 | Установить крышку корпуса насоса с входным патрубком и закрепить | Крышка | 3 | 0,39 | 0,40 | 0,21 |
28 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,17 | 0,22 | 0,28 |
29 | Соединить муфту привода | Муфта | 3 | 0,18 | 0,31 | 0,32 |
30 | Установить ограждение муфты привода | Ограждение | 2 | 0,09 | 0,13 | 0,10 |
31 | Соединить фланцевое соединение на сливе масла в отстойник | Фланцевое соединение | 3 | - | - | 0,19 |
32 | Соединить входной и напорный патрубки насоса с трубопроводами | Насос | 3 | 0,42 | - | 0,56 |
33 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,15 | 0,32 | 0,30 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса |
2,5ЦС-5, (2,5ЦСН-5), 2,5ЦС-5x2 (2,5ЦСН-5x2), 3ЦС-6x2 (3ЦСН-6x2) | ||||
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Снять с насоса приборы, масленки, ограждение муфты, разъединить муфту привода | Насос | 2 | 0,20 |
2 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,20 |
3 | Снять направляющий аппарат, рабочее колесо | Насос | 3 | 0,30 |
4 | Разобрать сальник: снять грундбуксу, вынуть мягкую набивку сальника, отсоединить сальниковую втулку, трубки водяного уплотнения | Сальник | 2 | 0,50 |
5 | Спрессовать с вала муфту сцепления | Муфта | 2 | 0,10 |
6 | Открепить корпус насоса от корпуса подшипника | Корпус | 3 | 0,10 |
7 | Открепить крышки подшипников от корпуса подшипников | Комплект | 2 | 0,10 |
8 | Выпрессовать вал из корпуса подшипников, спрессовать с вала подшипники и защитную втулку | Комплект | 3 | 0,20 |
Ремонт | ||||
9 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,60 |
10 | Составить дефектную ведомость | Насос | 4 | 0,30 |
11 | Зачистить вал, шпоночные канавки на валу, подогнать защитную втулку | Вал | 2 | 0,50 |
12 | Изготовить амортизаторы под пальцы муфты сцепления | Комплект | 2 | 0,80 |
13 | Подогнать по валу направляющие аппараты | Комплект | 3 | 0,30 |
Сборка | ||||
14 | Запрессовать на вал подшипники, защитную втулку, впрессовать вал в корпус подшипников | Комплект | 3 | 0,30 |
15 | Установить крышки подшипников к корпусу подшипников | Комплект | 3 | 0,40 |
16 | Установить корпус насоса к корпусу подшипников | Корпус | 3 | 0,20 |
17 | Установить направляющие аппараты, рабочие колеса, отрегулировать зазор | Комплект | 3 | 0,40 |
18 | Запрессовать на вал муфту сцепления | Муфта | 3 | 0,10 |
19 | Установить крышку корпуса насоса | Крышка | 3 | 0,40 |
20 | Собрать сальник: установить грундбуксу, мягкую набивку сальника, нажимную втулку и трубки водяного уплотнения | Сальник | 3 | 0,60 |
21 | Установить приборы, масленки, соединить муфту привода и установить ограждение | Насос | 3 | 0,20 |
22 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,80 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса |
2ВХС-1,5 | ||||
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Отсоединить и снять ограждение муфты сцепления, разъединить муфту, снять паровую обвязку | Насос | 2 | 0,90 |
2 | Разобрать паровую и сырьевую обвязки насоса | Насос | 2 | 0,71 |
3 | Спрессовать полумуфту с вала | Полумуфта | 2 | 0,17 |
4 | Отсоединить и снять крышки подшипников | Комплект | 2 | 0,17 |
5 | Отсоединить и снять стойку насоса с плиты | Стойка | 3 | 0,52 |
6 | Отсоединить, снять всасывающий патрубок и крышку насоса | Насос | 3 | 0,59 |
7 | Отвернуть колпак рабочего колеса и спрессовать его | Рабочее колесо | 3 | 0,38 |
8 | Выпрессовать вал из корпуса насоса, спрессовать подшипники | Насос | 3 | 0,67 |
9 | Выпрессовать защитную втулку из корпуса насоса | Втулка | 3 | 0,13 |
Ремонт | ||||
10 | Очистить, промыть и протереть все детали насоса | Насос | 1 | 3,00 |
11 | Составить дефектную ведомость | Насос | 4 | 0,64 |
12 | Зачистить наждачной бумагой вал, шпоночные канавки | Вал | 2 | 0,65 |
13 | Подогнать защитную втулку по валу | Втулка | 3 | 0,42 |
14 | Зачистить шабером уплотнительные поверхности крышек подшипников и корпуса насоса | Насос | 2 | 0,73 |
15 | Пропарить и промыть паровую рубашку | Рубашка | 2 | 0,23 |
16 | Зачистить уплотнительные поверхности фланцевых соединений | Комплект | 2 | 0,42 |
17 | Изготовить амортизаторы под пальцы муфты сцепления | Комплект | 2 | 0,58 |
Сборка | ||||
18 | Запрессовать защитную втулку в корпус насоса | Втулка | 4 | 0,06 |
19 | Собрать ротор: установить на вал отбойное кольцо, напрессовать подшипники и вставить вал в сборе в корпус насоса | Ротор | 4 | 0,59 |
20 | Установить стойку насоса на плиту | Стойка | 4 | 0,61 |
21 | Установить и закрепить крышки подшипников, набить сальник | Насос | 4 | 0,25 |
22 | Установить регулировочную шайбу, шпонку, напрессовать рабочее колесо и закрепить колпак | Насос | 4 | 0,23 |
23 | Установить и закрепить крышку насоса и приемный патрубок | Насос | 4 | 0,58 |
24 | Установить паровую и сырьевую обвязки насоса | Насос | 4 | 1,24 |
25 | Напрессовать полумуфту на вал | Полумуфта | 3 | 0,08 |
26 | Соединить муфту сцепления и установить ограждение муфты | Насос | 3 | 0,32 |
27 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,58 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса |
АТН-10 | ||||
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Отвернуть корончатую гайку и разъединить муфту сцепления | Муфта | 2 | 0,60 |
2 | Отсоединить трубопровод нагнетания | Трубопровод | 2 | 0,30 |
3 | Отсоединить станину насоса и приподнять талью, установить хомут | Станина | 3 | 1,50 |
4 | Отсоединить трансмиссию от станины и опустить станину на стеллаж | Станина | 3 | 0,80 |
5 | Застропить и поднять трансмиссию на высоту одной секции, установить хомут, разболтить фланцевое соединение, разъединить муфтовое соединение валов, вынуть вал и опустить секцию трансмиссии на стеллаж (разборка трансмиссии - 5 секций) | Трансмиссия | 3 | 12,00 |
6 | Застропить, поднять насос и опустить на стеллаж | Комплект | 3 | 1,90 |
7 | Разобрать секции насоса, спрессовать рабочие колеса и бронзовые втулки | Крышка | 3 | 6,60 |
8 | Отсоединить и снять крышку насоса, отвернуть две гайки с вала | Насос | 3 | 0,50 |
Ремонт | ||||
9 | Очистить и промыть детали насоса | Насос | 1 | 2,30 |
10 | Составить дефектную ведомость | Насос | 4 | 0,70 |
11 | Заменить лингофолевый вкладыш в крестовине | Вкладыш | 3 | 0,20 |
12 | Зачистить вал, шпоночные канавки на валу и рабочих колесах | Ротор | 2 | 1,00 |
Сборка | ||||
13 | Напрессовать рабочие колеса, бронзовые втулки, собрать секции насоса | Ротор | 4 | 8,80 |
14 | Установить крышку насоса, завернуть гайки на вал и зашплинтовать | Крышка | 4 | 0,60 |
15 | Застропить, поднять насос, установить хомут и опустить насос в скважину | Насос | 4 | 2,10 |
16 | Собрать трансмиссию, застропить, поднять секцию трансмиссии вместе с валом трансмиссии, установить хомут, установить крестовину, соединить валы муфтой, соединить фланцевое соединение, опустить секцию в скважину и снять хомут | Трансмиссия | 4 | 15,00 |
17 | Поднять станину, подсоединить трансмиссию к станине и установить станину на фундамент и закрепить | Станина | 4 | 2,70 |
18 | Подсоединить трубопровод нагнетания | Трубопровод | 4 | 0,50 |
19 | Застропить и установить электродвигатель насоса талью и закрепить | Электродвигатель | 3 | 2,10 |
20 | Соединить муфту сцепления, завернуть корончатую гайку и зашплинтовать | Муфта | 3 | 0,70 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
РМК-2, ВВН-3 | РМК-3, ВВН-12 | РМК-4 | ||||
Норма времени в чел.-час измерения на единицу | ||||||
Разборка | ||||||
1 | Снять с насоса измерительные приборы, масленки | Насос | 2 | 0,20 | 0,25 | 0,25 |
2 | Разъединить трубки охлаждения | Трубки | 2 | 0,20 | 0,25 | 0,25 |
3 | Снять ограждение муфты привода и разъединить муфту | Муфта | 2 | 0,15 | 0,20 | 0,30 |
4 | Открепить и спрессовать полумуфту привода | Полумуфта | 2 | 0,15 | 0,20 | 0,20 |
5 | Разобрать сальник (со стороны муфты привода): освободить нажимную втулку, вынуть сальниковую набивку и очистить | Сальник | 2 | 0,15 | 0,18 | 0,20 |
6 | Разобрать сальник (с полевой стороны): освободить нажимную втулку, вынуть сальниковую набивку и очистить | Сальник | 2 | 0,15 | 0,18 | 0,20 |
7 | Открепить и снять кронштейн подшипника от крышек корпуса насоса, спрессовать шарикоподшипники со стороны муфты привода | Кронштейн | 3 | 0,35 | 0,35 | 0,35 |
8 | Открепить и снять кронштейн подшипника от крышек корпуса насоса, спрессовать шарикоподшипники с полевой стороны | Кронштейн | 3 | 0,35 | 0,35 | 0,35 |
9 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,30 | 0,40 | 0,55 |
10 | Вынуть ротор из корпуса насоса | Ротор | 3 | 0,10 | 0,10 | 0,15 |
11 | Разобрать ротор: снять с вала рабочие колесо и втулки | Ротор | 3 | 0,80 | 1,00 | 1,30 |
Ремонт | ||||||
12 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,60 | 0,80 | 1,00 |
13 | Составить дефектную ведомость | Насос | 4 | 0,20 | 0,30 | 0,30 |
14 | Зачистить вал, шпоночные канавки на валу, рабочем колесе и муфте привода | Насос | 2 | 0,50 | 0,60 | 0,70 |
15 | Изготовить амортизаторы под пальцы муфты | Комплект | 2 | 0,35 | 0,35 | 0,40 |
16 | Подогнать новую защитную втулку по валу | Втулка | 3 | 0,30 | 0,40 | 0,50 |
Сборка | ||||||
17 | Собрать ротор: установить втулки, рабочее колесо на вал | Ротор | 4 | 1,50 | 1,80 | 2,10 |
18 | Установить ротор в корпус насоса | Ротор | 4 | 0,20 | 0,30 | 0,30 |
19 | Установить и закрепить крышку корпуса насоса | Крышка | 3 | 1,20 | 1,30 | 1,40 |
20 | Напрессовать шарикоподшипники, установить и закрепить кронштейн к крышке корпуса насоса со стороны муфты привода | Кронштейн | 3 | 0,40 | 0,65 | 0,90 |
21 | Напрессовать шарикоподшипники, установить и закрепить кронштейн к крышке корпуса насоса с полевой стороны | Кронштейн | 3 | 0,40 | 0,65 | 0,90 |
22 | Собрать сальник (со стороны муфты привода): установить сальниковую набивку, нажимную втулку и отрегулировать уплотнение | Сальник | 3 | 0,25 | 0,30 | 0,35 |
23 | Собрать сальник (с полевой стороны): установить сальниковую набивку, нажимную втулку и отрегулировать | Сальник | 3 | 0,25 | 0,30 | 0,35 |
24 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,15 | 0,20 | 0,25 |
25 | Соединить муфту привода и установить ограждение | Трубки | 3 | 0,25 | 0,35 | 0,50 |
26 | Соединить трубки охлаждения | Муфта | 3 | 0,25 | 0,25 | 0,30 |
27 | Установить на насос измерительные приборы и масленки | Насос | 3 | 0,25 | 0,30 | 0,30 |
28 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,30 | 0,50 | 0,60 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
1В-09; 1ВО-0,9; 1ВС-0,9; 1,5В-1,3; 1,5ВО-1,3; 1,5ВС-1,3; 2В-1,6; 2ВО-1,6; 2ВС-1,6; 2,5В-1,8; 3В-2,7; 2,5ВС-1,8; 3ВС-2,7; 3ВО-2,7; | ЛК-11-7; ЛК-15-12; ЛК-2,5-10; ЛК-1,8-4,5; ЛК-20-22; ЛК-5-15; 2ЛК-5-15; УЛК-20-22 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Открепить и снять ограждение и разъединить муфту привода | Муфта | 2 | 0,15 | 0,20 |
2 | Открепить и снять насос с рамы | Насос | 3 | 0,10 | 0,15 |
3 | Открепить и спрессовать полумуфту привода с вала насоса | Полумуфта | 2 | 0,10 | 0,10 |
4 | Открепить и снять крышку корпуса насоса | Крышка | 2 | 0,10 | 0,15 |
5 | Открепить и снять рабочее колесо с вала | Ротор | 2 | 0,15 | 0,20 |
6 | Разобрать сальник: снять запорное кольцо, вынуть пружину, прокладочные и манжетные кольца | Сальник | 2 | 0,15 | 0,20 |
7 | Открепить корпус насоса от корпуса опорной стойки и вынуть из него корпус сальника (внутренняя крышка с уплотняющим кольцом корпуса опорной стойки) | Корпус | 3 | 0,20 | 0,20 |
8 | Открепить и снять крышки подшипников, выпрессовать вал из корпуса опорной стойки с подшипником и спрессовать шарикоподшипник с вала, а второй выпрессовать из корпуса опорной стойки | Насос | 3 | 0,20 | 0,30 |
Ремонт | |||||
9 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,20 | 0,35 |
10 | Составить дефектную ведомость | Насос | 4 | 0,10 | 0,15 |
11 | Зачистить шейки вала и шпоночные канавки на валу, рабочем колесе и муфте привода | Насос | 2 | 0,20 | 0,20 |
12 | Подогнать шпонку по канавкам вала, рабочего колеса и муфте привода | Шпонка | 3 | 0,10 | 0,10 |
Сборка | |||||
13 | Напрессовать шарикоподшипник на вал и закрепить гайкой, установить вал в корпус опорной стойки и надеть крышку подшипника, запрессовать второй подшипник в корпус опорной стойки и установить крышку подшипника | Насос | 3 | 0,30 | 0,40 |
14 | Установить корпус сальника (внутреннюю крышку) в корпус насоса и соединить корпус насоса с опорной стойкой | Корпус | 3 | 0,10 | 0,20 |
15 | Собрать сальник: установить манжетные и прокладочные кольца, пружину и запорное кольцо | Сальник | 3 | 0,15 | 0,20 |
16 | Собрать ротор: установить рабочее колесо на вал и закрепить | Ротор | 3 | 0,10 | 0,15 |
17 | Установить крышку корпуса насоса и закрепить | Крышка | 3 | 0,20 | 0,20 |
18 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,10 | 0,10 |
19 | Установить насос на фундаментную плиту и закрепить | Насос | 3 | 0,20 | 0,20 |
20 | Соединить муфту привода, установить ограждение и закрепить | Муфта | 3 | 0,10 | 0,20 |
21 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,30 | 0,40 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса |
СВН-80, АСВН-80, СВН-80В | ||||
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Открепить и снять с насоса измерительные приборы, масленки, ограждение муфты привода | Насос | 2 | 0,12 |
2 | Открепить фланцевое соединение на входном и напорном патрубках насоса | Насос | 2 | 0,50 |
3 | Разъединить полумуфты насоса и электродвигателя | Муфта | 2 | 0,10 |
4 | Спрессовать полумуфту сцепления | Полумуфта | 2 | 0,08 |
5 | Отвернуть и снять переднюю крышку всасывающей секции | Крышка | 3 | 0,08 |
6 | Спрессовать с вала корпус подшипника с подшипником со стороны муфты привода | Корпус | 3 | 0,11 |
7 | Отвернуть и снять заднюю крышку нагнетательной секции | Крышка | 3 | 0,08 |
8 | Снять с вала пружинное кольцо | Кольцо | 2 | 0,05 |
9 | Спрессовать с вала корпус подшипника с подшипником с полевой стороны | Корпус | 2 | 0,15 |
10 | Отвернуть гайки и снять стяжные шпильки | Комплект | 2 | 0,06 |
11 | Снять секции нагнетания и всасывания | Две секции | 3 | 0,04 |
12 | Вынуть вал из корпуса насоса | Вал | 3 | 0,07 |
13 | Спрессовать с вала колеса нагнетания и всасывания | Ротор | 3 | 0,06 |
14 | Выпрессовать из корпуса подшипника манжеты, зачистить внутренние стенки шабером, запрессовать манжеты с промежуточными стальными кольцами | Комплект | 3 | 1,14 |
15 | Выпрессовать подушки из корпуса | Комплект | 2 | 0,10 |
Ремонт | ||||
16 | Очистить, промыть детали насоса | Насос | 1 | 0,30 |
17 | Составить дефектную ведомость | Насос | 4 | 0,20 |
18 | Зачистить вал и шпоночные канавки наждачной бумагой | Вал | 2 | 0,47 |
19 | Зачистить внутренние пазы секций всасывания, средней и нагнетания | Насос | 2 | 0,17 |
20 | Зачистить на наждачном круге поверхность колеса нагнетания | Рабочее колесо | 2 | 0,24 |
21 | Зачистить на наждачном круге поверхность колеса всасывания | Рабочее колесо | 2 | 0,14 |
22 | Зачистить на наждачном круге уплотнительные поверхности всех секций | Насос | 2 | 0,23 |
23 | Зачистить зеркала фланцевых соединений | Комплект | 2 | 0,52 |
24 | Отвернуть сливную пробку, снять старую сальниковую набивку, заправить новую и ввернуть пробку на место | Пробка | 2 | 0,18 |
Сборка | ||||
25 | Напрессовать на вал рабочее колесо всасывания | Рабочее колесо | 3 | 0,05 |
26 | Вставить вал в корпус насоса | Вал | 3 | 0,06 |
27 | Напрессовать на вал рабочее колесо нагнетания | Рабочее колесо | 3 | 0,09 |
28 | Установить секцию всасывания и закрепить | Секция | 3 | 0,14 |
29 | Установить секцию нагнетания и закрепить | Секция | 3 | 0,08 |
30 | Вставить шпильки и стянуть секции насоса | Комплект | 3 | 0,12 |
31 | Установить корпуса подшипников и закрепить | Комплект | 3 | 0,18 |
32 | Запрессовать подшипники в корпус насоса | Комплект | 3 | 0,36 |
33 | Установить крышку всасывающей секции и закрепить | Крышка | 3 | 0,24 |
34 | Насадить на вал пружинное кольцо | Кольцо | 2 | 0,05 |
35 | Установить крышку секции нагнетания и закрепить | Крышка | 3 | 0,14 |
36 | Напрессовать полумуфту на вал | Полумуфта | 3 | 0,21 |
37 | Соединить полумуфту насоса и электродвигателя | Муфта | 3 | 0,10 |
38 | Соединить фланцевые соединения и закрепить | Комплект | 3 | 0,46 |
39 | Установить на насос приборы, масленки, ограждения муфты сцепления | Комплект | 3 | 0,14 |
40 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,15 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса |
СЦЛ-20-24 | ||||
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Отсоединить выкидной и всасывающий патрубки | Насос | 2 | 0,20 |
2 | Снять с насоса приборы, ограждение муфты и разъединить муфту | Насос | 2 | 0,20 |
3 | Спрессовать полумуфту с вала | Полумуфта | 2 | 0,20 |
4 | Снять крышки подшипников, вынуть подшипники вместе с обоймой сальников и разобрать сальники | Комплект | 2 | 0,40 |
5 | Снять крышку насоса | Крышка | 3 | 0,20 |
6 | Снять воздушный колпак | Колпак | 2 | 0,30 |
7 | Снять лопастное рабочее колесо при помощи приспособления | Рабочее колесо | 3 | 0,30 |
8 | Снять промежуточную крышку | Крышка | 2 | 0,20 |
9 | Вынуть вал вместе с центробежным рабочим колесом | Вал | 3 | 0,20 |
10 | Спрессовать центробежное рабочее колесо с вала | Рабочее колесо | 3 | 0,30 |
Ремонт | ||||
11 | Очистить, промыть детали насоса | Насос | 1 | 0,40 |
12 | Составить дефектную ведомость | Насос | 4 | 0,20 |
13 | Зачистить вал наждачной бумагой, зачистить шпоночные канавки | Вал | 2 | 0,40 |
Сборка | ||||
14 | Напрессовать центробежное рабочее колесо на вал | Рабочее колесо | 3 | 0,20 |
15 | Установить вал вместе с центробежным рабочим колесом в корпус насоса | Вал | 3 | 0,20 |
16 | Установить промежуточную крышку | Крышка | 3 | 0,20 |
17 | Установить лопастное рабочее колесо на вал | Лопастное колесо | 3 | 0,20 |
18 | Установить воздушный колпак | Колпак | 3 | 0,40 |
19 | Установить крышку насоса | Крышка | 3 | 0,30 |
20 | Собрать сальники в обойму: установить обойму в насос, напрессовать подшипники и закрепить крышками | Комплект | 3 | 0,60 |
21 | Напрессовать полумуфту на вал | Полумуфта | 3 | 0,10 |
22 | Соединить муфту привода, установить ограждение и приборы | Муфта, ограждение | 3 | 0,30 |
23 | Подсоединить выкидной и всасывающий патрубки | Насос | 3 | 0,40 |
24 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,30 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
2,5ЦВ-1,5 2,5ЦВ-1,3 2,5ЦВ-1,1 2,5ЦВ-0,8 | 1,5СЦВ-1,2 2,0СЦВ-1,4 2,5СЦВ-2,5 3СЦВ-1,5 | АЕ-71-24-КР | ||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Снять с насоса приборы, масленки, ограждение муфты сцепления, вспомогательные трубопроводы и разъединить муфту сцепления | Насос | 2 | 0,10 | 0,10 | 0,20 |
2 | Открепить фланцевые соединения на входном и напорном патрубках | Насос | 2 | 0,21 | - | 0,30 |
3 | Открепить и снять корпус насоса от корпуса опорной стойки | Корпус | 3 | 0,23 | 0,20 | - |
4 | Открепить и снять крышки подшипников | Комплект | 2 | 0,12 | 0,20 | 0,05 |
5 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,16 | 0,20 | - |
6 | Отвернуть гайку и спрессовать полумуфту сцепления | Полумуфта | 2 | 0,08 | 0,10 | 0,20 |
7 | Выпрессовать вал из корпуса насоса, спрессовать подшипники | Вал | 3 | 0,24 | 0,10 | 0,15 |
8 | Разобрать ротор: отвернуть нажимную гайку: вынуть заднюю вставку, снять вихревое колесо, рабочее колесо и вынуть переднюю вставку | Ротор | 3 | 0,24 | 0,30 | 0,60 |
9 | Разобрать торцевое уплотнение: вынуть стальные полукольца, сальниковый стакан, мягкую набивку, второпластовые кольца, пружину | Торцовое уплотнение | 2 | - | 0,20 | 0,20 |
10 | Разобрать передние и задние торцевые уплотнения: снять подпятник, пяту, резиновое уплотнение, латунное кольцо, пружину и бронзовое кольцо | Два уплотнения | 3 | 0,40 | - | - |
Ремонт | ||||||
11 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,70 | 0,70 | 0,40 |
12 | Составить дефектную ведомость | Насос | 4 | 0,18 | - | - |
13 | Зачистить вал, шпоночные канавки на валу, подогнать шпонки | Комплект | 2 | - | 0,20 | 0,50 |

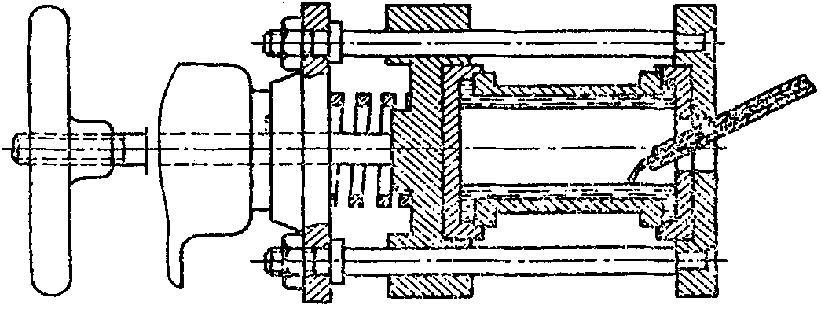

14 | Вырезать второпластовые кольца с помощью приспособления | Комплект | 2 | - | 0,10 | - |
15 | Подогнать полукольца на валу | Комплект | 3 | - | 0,10 | - |
16 | Зачистить вал наждачной бумагой | Вал | 2 | 0,07 | - | - |
17 | Притереть кольца торцевых уплотнений | Комплект | 3 | 0,85 | - | - |
18 | Напрессовать рабочее колесо на вал, просверлить отверстие, нарезать резьбу и застопорить рабочее колесо | Рабочее колесо | 3 | 0,68 | - | - |
Сборка | ||||||
19 | Вставить вал в корпус насоса, запрессовать передние и задние подшипники | Вал | 3 | 0,14 | 0,80 | 0,20 |
20 | Установить заднюю вставку в корпус насоса, переднюю вставку, закрепить вставки гайками, установить рабочее колесо и отрегулировать зазоры между рабочим колесом и передней вставкой | Ротор | 3 | 1,09 | 0,50 | 0,70 |
21 | Установить крышку корпуса насоса | Крышка | 3 | 0,41 | 0,20 | - |
22 | Установить корпус насоса к корпусу опорной стойки | Корпус | 3 | 1,17 | 0,50 | - |
23 | Собрать торцевое уплотнение: установить сальниковый стакан, мягкую набивку, второпластовые кольца, пружину и стальные полукольца | Торцевое уплотнение | 3 | - | 0,30 | 0,20 |
24 | Собрать торцевое уплотнение, установить бронзовое кольцо, пружину, латунное кольцо, резиновое уплотнение, пяту и подпятник | Два торцевых уплотнения | 3 | 0,42 | - | - |
25 | Установить крышки подшипников | Две крышки | 3 | 0,19 | 0,20 | 0,10 |
26 | Напрессовать на вал полумуфту сцепления | Полумуфта | 3 | 0,04 | 0,10 | 0,10 |
27 | Установить приборы, масленки, соединить муфту сцепления и установить ограждение муфты | Насос | 3 | 0,20 | 0,20 | 0,20 |
28 | Соединить фланцевые соединения на входном и напорном патрубках | Насос | 3 | 0,38 | - | 0,40 |
29 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,10 | 0,50 | 0,30 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса |
С-5/140 1СЦВ-1,5 | ||||
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Открепить и снять крышку с нагнетательным патрубком | Крышка | 3 | 0,30 |
2 | Открепить и спрессовать рабочее колесо | Рабочее колесо | 3 | 0,27 |
3 | Разобрать узел торцевого уплотнения | Торцевое уплотнение | 2 | 0,40 |
4 | Открепить и снять корпус насоса с фланца электродвигателя | Корпус | 3 | 0,24 |
Ремонт | ||||
5 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,25 |
6 | Составить дефектную ведомость | Насос | 4 | 0,16 |
7 | Притереть втулку по плите | Втулка | 3 | 2,26 |
8 | Подогнать пружину по торцу уплотнения | Пружина | 2 | 0,37 |
9 | Подогнать новую защитную втулку по валу | Втулка | 3 | 0,31 |
Сборка | Корпус | 3 | 0,22 | |
11 | Запрессовать защитные втулки в корпус насоса | Комплект | 3 | 0,35 |
12 | Собрать узел торцевого уплотнения и установить | Торцевое уплотнение | 3 | 0,74 |
13 | Напрессовать рабочее колесо на вал и закрепить | Рабочее колесо | 3 | 0,24 |
14 | Установить и закрепить крышку корпуса насоса с нагнетательным патрубком | Крышка | 3 | 0,22 |
15 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,41 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
РЗ-3а РЗ-4,5а РЗ-7,5 | РЗ-30и | РЗ-60 | ||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Снять ограждение муфты привода и разъединить муфту | Насос | 2 | 0,10 | 0,10 | 0,20 |
2 | Вывернуть предохранительно-перепускной клапан, снять полумуфту, разобрать сальник | Клапан, муфта, сальник | 2 | 0,50 | 0,70 | 0,90 |
3 | Отвернуть болты, снять боковые крышки, вынуть роторы и спрессовать подшипники | Комплект | 3 | 0,50 | 0,60 | 0,90 |
Ремонт | ||||||
4 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,10 | 0,20 | 0,30 |
5 | Зачистить роторы насоса | Роторы | 2 | 0,20 | 0,30 | 0,30 |
6 | Вырубить прокладки под крышки корпуса насоса | Прокладка | 2 | 0,20 | 0,30 | 0,40 |
Сборка | ||||||
7 | Запрессовать подшипники в крышки, вставить ведущий и ведомый роторы, собрать корпус с крышками и закрепить | Насос | 3 | 0,50 | 0,70 | 1,10 |
8 | Собрать сальник, предохранительно-перепускной клапан и установить на место, напрессовать полумуфту на вал | Сальник, клапан, муфта | 3 | 0,70 | 0,90 | 1,10 |
9 | Установить насос на место, установить ограждение и соединить муфту привода | Насос | 3 | 0,20 | 0,30 | 0,60 |
10 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,40 | 0,50 | 0,60 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
ШДП ШДПВ-35 ШДПВ-50 ШДПВ-125 | НУЖ-150 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Открепить вспомогательные трубопроводы, снять ограждение с муфты привода и разъединить муфту привода | Насос | 2 | 0,39 | 0,40 |
2 | Открепить корпус насоса от станины | Корпус | 2 | 0,28 | - |
3 | Спрессовать полумуфту привода | Полумуфта | 2 | 0,09 | 0,10 |
4 | Открепить и снять переднюю и заднюю крышки корпуса насоса | Комплект | 3 | 0,33 | 0,20 |
5 | Разобрать сальник | Сальник | 2 | 0,08 | 0,10 |
6 | Выпрессовать валы вместе с шестернями и подшипниками | Комплект | 3 | 0,24 | - |
7 | Вынуть ротор | Ротор | 3 | - | 0,10 |
8 | Спрессовать подшипники с вала | Комплект | 2 | 0,18 | 0,10 |
9 | Спрессовать шестерню с вала | Шестерня | 2 | 0,13 | - |
Ремонт | |||||
10 | Очистить, промыть и протереть детали насоса | Насос | 1 | 0,30 | 0,40 |
11 | Составить дефектную ведомость | Насос | 4 | 0,10 | 0,10 |
12 | Притереть прилегающие поверхности вставок | Вставка | 3 | 0,37 | - |
13 | Притереть графитовое и стеллитовое кольцо торцевого уплотнения | Комплект | 3 | 0,48 | - |
Сборка | |||||
14 | Напрессовать шестерню и подшипники на вал | Комплект | 3 | 0,26 | - |
15 | Напрессовать подшипники на вал | Комплект | 3 | - | 0,10 |
16 | Запрессовать ведомый и ведущий ротор в корпус насоса | Два ротора | 3 | 0,07 | - |
17 | Установить ротор в корпус насоса | Ротор | 3 | - | 0,20 |
18 | Установить и закрепить переднюю и заднюю крышки корпуса насоса | Комплект | 3 | 0,72 | 0,30 |
19 | Собрать сальник | Сальник | 3 | 0,17 | 0,10 |
20 | Напрессовать полумуфту на вал и закрепить | Полумуфта | 3 | 0,03 | 0,10 |
21 | Установить и закрепить корпус насоса к станине | Корпус | 3 | 0,35 | - |
22 | Установить вспомогательные трубопроводы, соединить муфту привода, установить ограждение муфты и закрепить | Насос | 3 | 0,28 | 0,20 |
23 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,17 | 0,40 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса |
МВН-6 МВН-10 МВН-25 | ||||
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Открепить и снять ограждение муфты сцепления | Ограждение | 1 | 0,08 |
2 | Разъединить муфту сцепления | Муфта | 2 | 0,22 |
3 | Разобрать сальник: отсоединить грундбуксу, вынуть фонарь, старую набивку, очистить | Сальник | 2 | 0,10 |
4 | Открепить и снять крышку корпуса насоса | Крышка | 3 | 0,40 |
5 | Открепить и снять приемный тройник | Тройник | 2 | 0,70 |
6 | Спрессовать полумуфту привода с вала ведущего винта | Полумуфта | 2 | 0,30 |
7 | Открепить и снять подпятник подшипника | Подпятник | 2 | 0,20 |
8 | Вынуть ведущий и два ведомых винта | Комплект | 3 | 0,20 |
9 | Открепить и снять обойму | Обойма | 2 | 0,40 |
10 | Снять подшипник скольжения | Подшипник | 2 | 0,10 |
Ремонт | ||||
11 | Очистить, промыть и протереть детали насоса | Насос | 1 | 1,50 |
12 | Составить дефектную ведомость | Насос | 4 | 0,50 |
13 | Зачистить ведущие и ведомые винты | Комплект | 2 | 0,70 |
Сборка | ||||
14 | Установить и закрепить подшипники | Подшипник | 3 | 0,10 |
15 | Установить и закрепить обойму | Обойма | 3 | 0,70 |
16 | Установить ведущий и два ведомых винта в корпус насоса | Комплект | 3 | 0,90 |
17 | Установить и закрепить подпятник подшипника | Подпятник | 3 | 0,30 |
18 | Собрать сальник: набить сальниковую набивку, установить фонарь, грундбуксу и закрепить | Сальник | 3 | 0,30 |
19 | Напрессовать на ведущий винт полумуфту привода | Полумуфта | 3 | 0,20 |
20 | Установить и закрепить приемный тройник | Тройник | 3 | 0,70 |
21 | Установить и закрепить крышку корпуса насоса | Крышка | 3 | 0,90 |
22 | Соединить муфту сцепления | Муфта | 3 | 0,40 |
23 | Установить ограждение муфты | Ограждение | 2 | 0,10 |
24 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,40 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||||||
ПНП-12а, ПНП-12М | В-2(4А), БНП | ГНП-5, ПНП-9 | 4ПГ, (НПН-4-7) НПН-6, ПНП-7, НПН-3М, НПН-3 | ПНП-8, МПН-8М | МПН-4М, МПГН-11 | МПН-1; 2, МПН-1М, НПГ-1, 4ПТ, (НПГуд) | НПН-10, НПНС-10, НПС2-80, НПНС, МПН-5 | ||||
Норма времени в чел.-час на единицу измерения | |||||||||||
Разборка | |||||||||||
Разборка паровых цилиндров | |||||||||||
1 | Отвернуть гайки и снять крышку парового цилиндра | Крышка парового цилиндра | 2 | 0,12 | 0,13 | 0,15 | 0,20 | 0,25 | 0,30 | 0,30 | 0,35 |
2 | Вывернуть из соединительной муфты шток парового поршня и вынуть поршень со штоком из цилиндра, промыть, протереть, проверить годность | Шток с поршнем | 3 | 0,17 | 0,20 | 0,22 | 0,23 | 0,30 | 0,35 | 0,35 | 0,40 |
3 | Отвернуть гайки и снять сальниковую коробку парового цилиндра | Сальниковая коробка | 3 | 0,12 | 0,12 | 0,15 | 0,18 | 0,25 | 0,30 | 0,30 | 0,35 |
4 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,15 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 | 0,20 |
5 | Отсоединить блок паровых цилиндров от трубопровода приема и выхода пара, от средника фундамента и снять | Блок | 3 | 0,45 | 0,60 | 0,60 | 1,00 | 1,27 | 1,35 | 2,20 | 2,65 |
Разборка золотниковой коробки | |||||||||||
6 | Отвернуть гайки и снять крышку золотниковой коробки | Крышка | 2 | 0,10 | 0,10 | 0,12 | 0,15 | 0,18 | 0,20 | 0,20 | 0,25 |
7 | Отсоединить золотниковый шток от золотниковой тяги и вынуть шток с золотником из коробки | Шток | 3 | 0,10 | 0,10 | 0,13 | 0,17 | 0,20 | 0,25 | 0,25 | 0,27 |
8 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,07 | 0,07 | 0,07 | 0,07 | 0,08. | 0,10 | 0,10 | 0,10 |
9 | Снять коллектор с сальниковыми коробками на входе острого пара | Коллектор | 3 | - | - | - | 0,25 | 0,30 | 0,40 | 0,48 | 0,50 |
10 | Разъединить приемный фланец и снять золотниковую коробку | Коробка | 3 | - | 0,20 | - | 0,25 | - | - | - | 0,40 |
Разборка механизма золотникового движения | |||||||||||
11 | Разобрать механизм золотникового движения, снять поводки и тяги (рычаги и вилки) | Золотниковое движение | 3 | 0,15 | 0,20 | 0,20 | 0,25 | 0,30 | 0,40 | 0,42 | 0,50 |
12 | Снять кронштейн механизма золотникового движения | Кронштейн | 3 | 0,11 | 0,13 | 0,15 | 0,15 | 0,20 | 0,23 | 0,25 | 0,25 |
Разборка клапанной коробки | |||||||||||
13 | Отвернуть гайки, снять крышку клапанной коробки | Крышка | 2 | 0,05 | 0,05 | 0,05 | 0,05 | 0,10 | 0,10 | 0,10 | 0,10 |
14 | Вынуть пружину и клапаны, промыть и прочистить клапан и гнезда, проверить на годность | Клапан | 3 | 0,05 | 0,05 | 0,06 | 0,06 | 0,07 | 0,07 | 0,08 | 0,0 |
15 | Выпрессовать (вывернуть) гнездо клапана (или седло клапана) | Гнездо клапана | 3 | 0,10 | 0,10 | 0,13 | 0,20 | 0,20 | 0,23 | 0,25 | 0,30 |
Разборка гидравлических цилиндров | |||||||||||
16 | Отвернуть гайки и снять крышку гидравлического цилиндра | Крышка | 2 | 0,17 | 0,18 | 0,20 | 0,20 | 0,27 | 0,33 | 0,35 | 0,37 |
17 | Разъединить шток с муфтой, вынуть поршень (плунжер) со штоком из цилиндра, очистить от грязи и проверить годность | Шток с поршнем | 3 | 0,20 | 0,23 | 0,23 | 0,25 | 0,27 | 0,35 | 0,38 | 0,45 |
18 | Отвернуть болты и снять сальниковую коробку | Сальниковая коробка | 3 | 0,12 | 0,13 | 0,15 | 0,18 | 0,20 | 0,23 | 0,25 | 0,50 (МПН-5) |
19 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,10 | 0,12 | 0,12 | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 |
Ремонт | |||||||||||
Ремонт паровых цилиндров | |||||||||||
20 | Отвернуть гайку, снять поршень со штока | Поршень | 2 | 0,05 | 0,05 | 0,07 | 0,07 | 0,10 | 0,10 | 0,13 | 0,15 |
21 | Притереть места посадки поршня и штока взаимно | Комплект | 3 | 0,18 | 0,18 | 0,18 | 0,20 | 0,30 | 0,40 | 0,40 | 0,40 |
22 | Вставить шток в поршень, закрепить гайкой и зашплинтовать | Шток | 3 | 0,05 | 0,05 | 0,07 | 0,07 | 0,10 | 0,10 | 0,10 | 0,15 |
23 | Снять старые поршневые кольца, очистить канавки поршня, подогнать по канавкам поршня и диаметру цилиндра новые кольца, припилить замки, снять заусенцы и надеть кольца на поршень | Кольцо | 3 | 0,20 | 0,25 | 0,30 | 0,40 | 0,48 | 0,55 | 0,60 | 0,80 |
23а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,08 | 0,10 | 0,10 | 0,13 | 0,15 | 0,17 | - | 0,20 |
24 | Промыть и зачистить шкуркой цилиндр | Цилиндр | 2 | 0,08 | 0,09 | 0,10 | 0,12 | 0,13 | - | - | - |
25 | Зачистить шток шкуркой | Шток | 1 | 0,08 | 0,08 | 0,10 | 0,10 | 0,14 | - | - | - |
26 | Выпрессовать старую и запрессовать новую втулку в сальниковую коробку и пригнать по штоку | Втулка | 3 | - | 0,40 | - | - | - | - | - | - |
27 | Снять продувочные краники и спускные трубки, разобрать, промыть, притереть, собрать и установить на место | Краник | 3 | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 |
Ремонт золотниковой коробки | |||||||||||
28 | Отвернуть гайку, снять золотник, подогнать новый, надеть золотник на шток и закрепить | Золотник | 3 | 0,20 | 0,20 | 0,20 | 0,25 | 0,25 | 0,25 | 0,25 | 0,27 |
29 | Снять старые кольца, пригнать новые по канавкам золотника, разрезать и припилить замки и надеть кольца на поршень | Кольцо | 3 | 0,18 | 0,20 | 0,22 | 0,22 | 0,23 | 0,23 | 0,23 | 0,25 |
29а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,07 | 0,07 | 0,08 | 0,08 | 0,10 | 0,10 | 0,12 | 0,13 |
30 | Пришабрить по плите золотник | Золотник | 4 | - | 1,00 | - | 1,30 | 1,40 | 1,45 | 1,48 | - |
31 | Пришабрить по золотнику зеркало золотниковой коробки | Зеркало | 4 | - | 0,90 | - | 1,20 | 1,25 | 1,30 | 1,35 | 1,50 |
32 | Выпрессовать старую и запрессовать новую втулку в сальниковую коробку и пригнать по штоку | Втулка | 3 | - | 0,20 | - | - | - | - | - | - |
Ремонт механизма золотникового движения | |||||||||||
33 | Опилить и развернуть по пальцу выработку поводковой вилки и заменить палец | Поводковая вилка | 3 | - | 0,15 | - | 0,30 | 0,40 | 0,40 | 0,40 | 0,40 |
34 | Выпрессовать старую и запрессовать новую втулку кронштейна механизма золотникового движения | Втулка | 3 | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 |
35 | Снять фаску под сварку у поводковой вилки | Вилка | 2 | 0,43 | 0,43 | 0,43 | 0,43 | 0,43 | 0,43 | 0,43 | 0,43 |
36 | Опилить паводковую вилку после сварки | Вилка | 2 | 0,33 | 0,33 | 0,33 | 0,33 | 0,33 | 0,33 | 0,33 | 0,33 |
37 | Разметить и просверлить поводковую вилку с двумя сверлами (6 и 18 мм) | Вилка | 3 | 0,37 | 0,37 | 0,37 | 0,37 | 0,37 | 0.37 | 0,37 | 0,37 |
38 | Опилить серьгу валика кронштейна механизма золотникового движения | Серьга | 3 | 0,17 | 0,17 | 0,17 | 0,17 | 0,17 | 0,17 | 0,17 | 0,17 |
39 | Просверлить отверстие в серьге валика кронштейна механизма золотникового движения | Серьга | 3 | 0,13 | 0,13 | 0,13 | 0,13 | 0,13 | 0,13 | 0,13 | 0,13 |
40 | Прогнать резьбу муфты механизма золотникового движения | Муфта | 2 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
Ремонт клапанной коробки | |||||||||||
41 | Пришабрить и притереть тарельчатый клапан | Клапан | 4 | 0,13 | 0,15 | 0,17 | 0,20 | 0,23 | - | - | - |
42 | Расшарошить гнезда клапанных седел конусных клапанов | Гнездо клапана | 3 | 0,13 | 0,15 | 0,16 | 0,23 | 0,23 | 0,30 | 0,30 | 0,35 |
43 | Притереть взаимно клапан и гнездо (седло) после расшарошки | Клапан и гнездо | 3 | 0,13 | 0,13 | 0,15 | 0,15 | 0,18 | 3,18 | 0,20 | 0,23 |
Ремонт гидравлических цилиндров | |||||||||||
44 | Отвернуть гайку, снять поршень (плунжер) со штока | Поршень | 2 | 0,05 | 0,07 | 0,07 | 0,07 | 0,08 | 0,08 | 0,08 | 0,08 |
45 | Притереть места посадки поршня и штока взаимно | Комплект | 3 | 0,15 | 0,15 | 0,15 | 0,15 | 0,17 | 0,17 | 0,17 | 0,17 |
46 | Одеть поршень (плунжер) на шток, закрепить гайкой и зашплинтовать | Поршень | 3 | 0,05 | 0,08 | 0,08 | 0,08 | 0,10 | 0,10 | 0,10 | 0,10 |
47 | Выпрессовать старую и запрессовать новую гильзу гидравлического цилиндра | Гильза | 3 | 0,85 | 0,90 | 1,00 | 1,00 | 1,20 | 1,20 | 1,20 | 1,20 |
48 | Снять старые поршневые кольца, очистить канавки поршня, подогнать по канавкам поршня и диаметру цилиндра новые кольца, припилить замки, снять заусенцы и одеть кольца на поршень | Кольцо | 3 | 0,12 | 0,13 | 0,13 | 0,13 | 0,18 | 0,20 | 0,20 | 0,23 |
48а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,05 | 0,05 | 0,07 | 0,09 | 0,10 | 0,10 | 0,10 | 0,13 |
49 | Выпрессовать старую и запрессовать новую втулку в сальниковую коробку и пригнать по штоку | Втулка | 3 | - | 0,40 | - | 0,40 | - | - | 0,45 | 0,51 |
50 | Промыть, протереть, проверить годность гильзы гидравлического цилиндра | Гильза | 3 | 0,05 | 0,07 | 0,07 | 0,10 | 0,10 | 0,12 | 0,12 | 0,12 |
51 | Разметить и вырубить манжету из резины | Манжета | 2 | 0,81 | 0,81 | 0,81 | 0,81 | 0,81 | 0,81 | 0,81 | 0,81 |
Сборка | |||||||||||
Сборка паровых цилиндров | |||||||||||
52 | Установить блок паровых цилиндров, присоединить к трубопроводам приема и выхода пара, к среднику выверить установку цилиндра и закрепить фундаментные болты | Блок | 4 | 0,60 | 0,80 | 0,90 | 1,25 | 1,50 | 1,65 | 2,00 | 2,85 |
53 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,15 | 0,15 | 0,17 | 0,20 | 0,20 | 0,22 | 0,22 | 0,22 |
54 | Установить сальниковую коробку парового цилиндра и закрепить | Коробка | 3 | 0,10 | 0,10 | 0,12 | 0,20 | 0,21 | 0,30 | 0,35 | 0,50 |
55 | Вставить в цилиндр шток с поршнем, ввернуть шток в муфту и закрепить | Шток | 4 | 0,18 | 0,23 | 0,25 | 0,36 | 0,50 | 0,55 | 0,60 | 0,70 |
56 | Установить крышку шарового цилиндра с прокладкой и закрепить | Крышка | 3 | 0,18 | 0,20 | 0,25 | 0,25 | 0,30 | 0,35 | 0,38 | 0,50 |
Сборка золотниковой коробки | |||||||||||
57 | Установить золотниковую коробку и соединить приемный фланец | Коробка | 3 | - | 0,10 | - | 0,12 | - | - | - | 0,45 |
58 | Вставить в коробку золотниковый шток с золотником, соединить с золотниковыми тягами и отрегулировать парораспределение | Шток с золотником | 4 | 0,18 | 0,20 | 0,21 | 0,23 | 0,25 | 0,30 | 0,30 | 0,30 |
59 | Установить прокладку и крышку золотниковой коробки и закрепить | Крышка | 3 | 0,12 | 0,13 | 0,15 | 0,15 | 0,20 | 0,23 | 0,27 | 0,38 |
60 | Установить прокладки и коллектор с сальниковыми коробками на выходе острого пара и закрепить | Комплект | 3 | - | - | - | 0,30 | 0,30 | 0,40 | 0,40 | 0,45 |
61 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,08 | 0,08 | 0,08 | 0,08 | 0,10 | 0,10 | 0,10 | 0,10 |
Сборка механизма золотникового движения | |||||||||||
62 | Установить на место кронштейн золотникового движения и закрепить | Кронштейн | 3 | 0,13 | 0,17 | 0,18 | 0,20 | 0,23 | 0,23 | 0,23 | 0,25 |
63 | Собрать механизм золотникового движения, соединить поводки и рычаги (вилки) | Комплект | 4 | 0,22 | 0,23 | 0,27 | 0,30 | 0,35 | 0,40 | 0,45 | 0,50 |
Сборка клапанной коробки | |||||||||||
64 | Запрессовать (ввернуть) гнездо (или седло) клапана в клапанную коробку | Седло | 3 | 0,13 | 0,13 | 0,13 | 0,15 | 0,17 | 0,18 | 0,18 | 0,18 |
65 | Установить клапан с пружиной и закрепить болтом к седлу, отрегулировать | Клапан | 3 | 0,05 | 0,05 | 0,05 | 0,07 | 0,07 | 0,07 | 0,08 | 0,08 |
66 | Установить прокладку и крышку клапанной коробки и закрепить | Крышка | 3 | 0,08 | 0,08 | 0,08 | 0,08 | 0,08 | 0,10 | 0,10 | 0,10 |
Сборка гидравлических цилиндров | |||||||||||
67 | Уложить прокладку, установить сальниковую коробку и закрепить | Коробка | 3 | 0,15 | 0,18 | 0,18 | 0,20 | 0,23 | 0,25 | 0,25 | - |
68 | Вставить в цилиндр шток с поршнем (плунжером) и соединить шток с муфтой, отрегулировать и закрепить | Шток | 4 | 0,23 | 0,25 | 0,26 | 0,30 | 0,35 | 0,50 | 0,50 | 0,50 |
69 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,12 | 0,13 | 0,13 | 0,15 | 0,15 | 0,20 | 0,20 | 0,20 |
70 | Установить прокладку, крышку гидравлического цилиндра и закрепить | Крышка | 3 | 0,18 | 0,20 | 0,20 | 0,25 | 0,30 | 0,40 | 0,40 | 0,50 |
71 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,50 | 0,50 | 0,50 | 1,00 | 1,00 | 1,15 | 1,15 | 1,15 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||||
НПС-1, СЛ-1М, ПРН-1М, СЛ-1МС, ПРН-1С | ПН, ПНС (СЛ-2), ПНМ | ГУН-1 | 1-СП, СП | 4ПГС | ||||
Норма времени в чел.-час на единицу измерения | ||||||||
Разборка | ||||||||
Разборка паровых цилиндров | ||||||||
1 | Отвернуть гайки и снять крышку парового цилиндра | Крышка | 2 | 0,19 | 0,27 | 0,35 | 0,27 | 0,27 |
2 | Вывернуть из соединительной муфты шток парового поршня и вынуть поршень со штоком из цилиндра, промыть, протереть, проверить годность | Шток с поршнем | 3 | 0,25 | 0,31 | 0,40 | 0,37 | 0,30 |
3 | Отвернуть гайки и снять сальниковую коробку парового цилиндра | Коробка | 3 | 0,20 | 0,23 | 0,33 | 0,35 | 0,30 |
4 | Отсоединить блок шаровых цилиндров от трубопровода приема и выхода пара, от средника фундамента и снять блок | Блок | 2 | 2,15 | 2,30 | 1,62 | 2,65 | 2,31 |
5 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,15 | 0,15 | 0,22 | 0,22 | 0,22 |
Разборка золотниковой коробки | ||||||||
6 | Отвернуть гайки и снять крышку золотниковой коробки | Крышка | 2 | 0,12 | 0,13 | 0,19 | 0,18 | 0,18 |
7 | Отсоединить золотниковый шток от золотниковой тяги и вынуть шток с золотником из коробки | Шток | 3 | 0,13 | 0,18 | 0,24 | 0,15 | 0,23 |
8 | Снять коллектор с сальниковыми коробками на выходе острого пара | Коллектор | 3 | - | - | - | - | 0,94 |
9 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,07 | 0,07 | 0,10 | 0,10 | 0,10 |
10 | Вынуть основной золотник | Золотник | 3 | 0,09 | 0,11 | 0,15 | 0,17 | - |
Разборка механизма золотникового движения | ||||||||
11 | Разобрать механизм золотникового движения, снять поводки и тяги (рычаги и вилки) | Комплект | 3 | 0,24 | 0,30 | 0,40 | 0,45 | 0,60 |
12 | Снять кронштейн механизма золотникового движения | Кронштейн | 3 | 0,18 | 0,20 | 0,21 | 0,22 | 0,23 |
Разборка клапанной коробки | ||||||||
13 | Отвернуть гайки, снять крышку и плиту клапанной коробки | Крышка | 2 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 |
14 | Вынуть пружину и клапан, промыть, зачистить клапан, проверить годность | Клапан | 3 | 0,06 | 0,06 | 0,07 | 0,07 | 0,07 |
15 | Выпрессовать (вывернуть) гнездо клапана (или седло клапана) | Гнездо (седло) | 3 | 0,20 | 0,25 | 0,26 | 0,26 | 0,26 |
Разборка гидравлических цилиндров | ||||||||
16 | Отвернуть гайки и снять крышку гидравлического цилиндра | Крышка | 2 | 0,18 | 0,18 | 0,23 | 0,35 | 0,33 |
17 | Разъединить шток с муфтой, вынуть поршень (плунжер) со штоком из цилиндра, очистить от грязи, проверить годность | Шток с поршнем | 3 | 0,24 | 0,30 | 0,30 | 0,32 | 0,36 |
18 | Отвернуть болты и снять сальниковую коробку | Коробка | 3 | 0,18 | 0,23 | 0,23 | 0,25 | 0,30 |
19 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую коробку | Сальник | 2 | 0,20 | 0,20 | 0,20 | 0,20 | 0,30 |
Ремонт | ||||||||
Ремонт паровых цилиндров | ||||||||
20 | Отвернуть гайку, снять поршень со штока | Поршень | 2 | 0,12 | 0,15 | 0,17 | 0,15 | 0,15 |
21 | Притереть места посадки поршня и штока взаимно | Комплект | 3 | 0,18 | 0,30 | 0,30 | 0,30 | 0,27 |
22 | Вставить шток в поршень, закрепить гайки, зашплинтовать | Шток | 3 | 0,13 | 0,16 | 0,18 | 0,17 | 0,16 |
23 | Снять старые поршневые кольца, очистить канавки, подогнать по канавкам поршня и диаметру цилиндра новые кольца, припилить замки, снять заусенцы и надеть кольца на поршень | Кольцо | 3 | 0,40 | 0,60 | 0,85 | 0,65 | 0,55 |
23а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,07 | 0,08 | 0,08 | 0,12 | 0,15 |
24 | Снять продувочные краники и спускные трубки, разобрать, промыть, протереть, собрать и поставить на место | Краник | 3 | 0,28 | 0,28 | 0,28 | 0,28 | 0,30 |
Ремонт золотниковой коробки | ||||||||
25 | Отвернуть гайки, снять золотник со штока, подогнать новый, надеть золотник на шток и закрепить | Золотник | 3 | 0,20 | 0,20 | 0,21 | 0,20 | 0,30 |
26 | Снять с золотника старые кольца, подогнать новые по канавкам золотника и диаметру цилиндра, припилить замки, снять заусенцы и надеть на золотник | Кольцо | 3 | 0,18 | 0,22 | 0,26 | 0,27 | 0,28 |
26а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 |
Ремонт механизма золотникового движения | ||||||||
27 | Опилить по пальцу выработку поводковой вилки и заменить палец | Поводковая вилка | 3 | 0,35 | 0,40 | 0,40 | 0,40 | 0,50 |
28 | Выпрессовать старую и запрессовать новую втулку кронштейна механизма золотникового движения | Втулка | 3 | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 |
29 | Снять фаску под сварку у поводковой вилки | Вилка | 2 | 0,43 | 0,43 | 0,43 | 0,43 | 0,43 |
30 | Опилить поводковую вилку после сварки | Вилка | 2 | 0,33 | 0,33 | 0,33 | 0,33 | 0,33 |
31 | Разметить и просверлить поводковую вилку двумя сверлами (6 и 18 мм) | Вилка | 3 | 0,37 | 0,37 | 0,37 | 0,37 | 0,37 |
32 | Опилить серьгу валика кронштейна после сварки | Серьга | 3 | 0,17 | 0,17 | 0,17 | 0,17 | 0,17 |
33 | Просверлить отверстие в серьге валика кронштейна | Серьга | 3 | 0,13 | 0,13 | 0,13 | 0,13 | 0,13 |
34 | Прогнать резьбу муфты механизма золотникового движения | Муфта | 2 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
Ремонт клапанной коробки | ||||||||
35 | Расшарошить клапанные гнезда клапанных седел конусных клапанов | Гнездо клапана | 3 | - | - | - | 0,35 | 0,28 |
36 | Притереть клапан по контрольной плите | Клапан | 3 | 0,19 | 0,20 | 0,25 | - | - |
37 | Притереть взаимно клапан и гнездо после расшарошки | Комплект | 3 | 0,16 | 0,20 | 0,20 | 0,21 | 0,30 |
Ремонт гидравлических цилиндров | ||||||||
38 | Отвернуть гайку, снять поршень со штока | Поршень | 2 | 0,05 | 0,07 | 0,12 | 0,07 | 0,12 |
39 | Притереть посадочные части штока и поршня взаимно | Поршень шток | 3 | 0,13 | 0,15 | 0,18 | 0,17 | 0,25 |
40 | Одеть поршень на шток, закрепить гайкой и зашплинтовать | Поршень | 3 | 0,06 | 0,08 | 0,10 | 0,08 | 0,15 |
41 | Снять старые поршневые кольца, очистить канавки поршня, подогнать по канавкам поршня и диаметру цилиндра новые кольца, припилить замки и одеть кольца на поршень | Кольцо | 3 | 0,20 | 0,22 | 0,30 | 0,50 | 0,50 |
41а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,06 | 0,08 | 0,10 | 0,13 | 0,13 |
42 | Разметить и вырубить манжету из резины | Манжета | 2 | 0,81 | 0,81 | 0,81 | 0,81 | 0,81 |
43 | Выпрессовать старую и запрессовать новую втулку в сальниковую коробку и пригнать по штоку | Втулка | 3 | 0,40 | 0,40 | 0,40 | 0,50 | 0,55 |
44 | Выпрессовать старую и запрессовать новую гильзу гидравлического цилиндра | Гильза | 3 | 0,96 | 1,30 | 1,55 | 1,50 | 1,60 |
45 | Промыть, протереть, проверить годность гильзы гидравлического цилиндра | Гильза | 3 | 0,12 | 0,13 | 0,13 | 0,13 | 0,13 |
Сборка | ||||||||
Сборка паровых цилиндров | ||||||||
46 | Установить на фундаментные болты блок цилиндра, присоединить к трубопроводам приема и выхода пара к среднику, выверить установку цилиндра и закрепить фундаментные болты | Блок | 4 | 2,32 | 2,24 | 1,70 | 2,70 | 2,45 |
47 | Установить сальниковую коробку и закрепить | Коробка | 3 | 0,20 | 0,24 | 0,45 | 0,55 | 0,41 |
48 | Вставить в цилиндр шток с поршнем, ввернуть шток в муфту и закрепить | Шток | 3 | 0,26 | 0,39 | 0,65 | 0,64 | 0,68 |
49 | Собрать сальник; набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,20 | 0,20 | 0,25 | 0,25 | 0,25 |
50 | Установить крышку паровых цилиндров с прокладкой и закрепить | Крышка | 3 | 0,28 | 0,30 | 0,45 | 0,47 | 0,40 |
Сборка золотниковой коробки | ||||||||
51 | Вставить в коробку шток с золотниковыми тягами и отрегулировать парораспределение | Шток | 4 | 0,28 | 0,30 | 0,40 | 0,35 | 0,35 |
52 | Уложить прокладку, установить крышку золотниковой коробки и закрепить | Крышка | 3 | 0,15 | 0,20 | 0,24 | 0,20 | 0,26 |
53 | Вставить в коробку основной золотник | Золотник | 3 | 0,29 | 0,35 | 0,35 | 0,43 | - |
54 | Установить прокладку и коллектор с сальниковыми коробками на выходе острого пара и закрепить | Коллектор | 3 | - | - | - | - | 0,90 |
55 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 |
Сборка механизма золотникового движения | ||||||||
56 | Установить на место кронштейн золотникового движения и закрепить | Кронштейн | 3 | 0,14 | 0,17 | 0,18 | 0,17 | 0,23 |
57 | Собрать золотниковое движение, соединить паводки и рычаги (вилки) | Комплект | 4 | 0,35 | 0,45 | 0,56 | 0,40 | 0,45 |
Сборка клапанной коробки | ||||||||
58 | Запрессовать (ввернуть) седло клапана в клапанную коробку | Седло клапана | 3 | 0,16 | 0,20 | 0,20 | 0,20 | 0,15 |
59 | Установить клапан с пружиной, закрепить болтом к седлу, отрегулировать | Клапан | 3 | 0,07 | 0,07 | 0,08 | 0,08 | 0,08 |
60 | Установить прокладку и крышку клапанной коробки и закрепить | Крышка | 3 | 0,07 | 0,08 | 0,10 | 0,10 | 0,13 |
Сборка гидравлических цилиндров | ||||||||
61 | Уложить прокладку, установить сальниковую коробку и закрепить | Коробка | 3 | 0,20 | 0,23 | 0,18 | 0,17 | 0,25 |
62 | Вставить в цилиндр шток с поршнем (плунжером) и соединить шток с муфтой, отрегулировать и закрепить | Шток | 4 | 0,28 | 0,40 | 0,28 | 0,42 | 0,40 |
63 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,20 | 0,20 | 0,25 | 0,25 | 0,30 |
64 | Установить прокладку, крышку гидравлического цилиндра и закрепить | Крышка | 3 | 0,23 | 0,25 | 0,35 | 0,43 | 0,42 |
65 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,50 | 0,50 | 1,00 | 1,15 | 1,15 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||||||||
46Б, 46-ГМ, ПНП-3, ПНП-3М | ПНП-1, ПНП-2, ПНП-15 | 46А | 46Е | ПНП-250 | ||||||||
Норма времени в чел.-час на единицу измерения | ||||||||||||
Разборка | ||||||||||||
Разборка паровых цилиндров | ||||||||||||
1 | Отвернуть гайку и снять крышку парового цилиндра | Крышка | 2 | 0,27 | 0,38 | 0,45 | 0,70 | 1,05 | ||||
2 | Вывернуть из соединительной муфты шток парового поршня и вынуть поршень со штоком из цилиндра, промыть, протереть, проверить годность | Шток с поршнем | 3 | 0,20 | 0,26 | 0,34 | 0,40 | 0,50 | ||||
3 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,25 | 0,25 | 0,25 | 0,25 | 0,28 | ||||
4 | Отвернуть гайку и снять сальниковую коробку парового цилиндра | Коробка | 3 | 0,10 | 0,12 | 0,15 | 0,16 | 0,18 | ||||
5 | Отсоединить блок паровых цилиндров от трубопровода приема и выхода пара, средника, фундамента и снять блок | Блок | 3 | 0,30 | 0,49 | 0,63 | 0,75 | 1,35 | ||||
Разборка золотниковой коробки | ||||||||||||
6 | Отвернуть гайки и снять крышку золотниковой коробки | Крышка | 2 | 0,10 | 0,13 | 0,18 | 0,22 | 0,30 | ||||
7 | Отсоединить золотниковый шток от золотниковой тяги и вынуть шток с золотником из коробки | Шток | 3 | 0,18 | 0,20 | 0,25 | 0,30 | 0,35 | ||||
8 | Открепить и снять грундбуксу у коробки | Грундбукса | 3 | 0,17 | 0,19 | 0,23 | 0,26 | 0,30 | ||||
9 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,10 | 0,13 | 0,13 | 0,13 | 0,16 | ||||
Разборка механизма золотникового движения | ||||||||||||
10 | Разобрать механизм золотникового движения, снять поводки и тяги (рычага и вилки) | Комплект | 3 | 0,27 | 0,34 | 0,37 | 0,44 | 0,48 | ||||
11 | Снять кронштейн золотникового движения | Кронштейн | 3 | 0,35 | 0,40 | 0,48 | 0,55 | 0,60 | ||||
Разборка клапанной коробки | ||||||||||||
12 | Отвернуть гайки, снять крышку клапанной коробки | Крышка | 2 | 0,13 | 0,17 | 0,20 | 0,20 | 0,21 | ||||
13 | Отвернуть болты, вынуть пружину и клапан: промыть, прочистить клапан, проверить годность | Клапан | 2 | 0,08 | 0,08 | 0,08 | 0,10 | 0,10 | ||||
14 | Выпрессовать (ввернуть) гнездо клапана (седло клапана) | Гнездо (седло) | 3 | 0,40 | 0,45 | 0,48 | 0,51 | 0,54 | ||||
Разборка гидравлических цилиндров | ||||||||||||
15 | Отвернуть гайки и снять крышку гидравлического цилиндра | Крышка | 3 | 0,30 | 0,40 | 0,51 | 0,70 | 1,20 | ||||
16 | Разъединить шток с муфтой, вынуть поршень (плунжер) со штоком из цилиндра, очистить от грязи и проверить годность | Шток с поршнем | 3 | 0.21 | 0,25 | 0,30 | 0,35 | 0,40 | ||||
17 | Отвернуть болты и снять сальниковую коробку | Коробка | 3 | 0,10 | 0,12 | 0,15 | 0,17 | 0,19 | ||||
18 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,25 | 0,25 | 0,25 | 0,25 | 0,26 | ||||
Ремонт | ||||||||||||
Ремонт паровых цилиндров | ||||||||||||
19 | Отвернуть гайку, снять поршень со штока | Поршень | 2 | 0,10 | 0,12 | 0,15 | 0,20 | 0,28 | ||||
20 | Притереть места посадки поршня и штока взаимно | Комплект | 3 | 0,30 | 0,38 | 0,35 | 0,50 | 0,80 | ||||
21 | Вставить шток в поршень, закрепить гайки, зашплинтовать | Шток | 3 | 0,10 | 0,15 | 0,15 | 0,23 | 0,30 | ||||
22 | Снять старые поршневые кольца, очистить канавки, подогнать по канавкам поршня и диаметру цилиндра новые кольца, припилить замки, снять заусенцы и надеть кольца на поршень | Кольцо | 3 | 0,26 | 0,30 | 0,37 | 0,45 | 0,50 | ||||
22а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,05 | 0,05 | 0,07 | 0,08 | 0,10 | ||||
23 | Снять продувочные краники и спускные трубки, разобрать, промыть, протереть, собрать и поставить на место | Краник | 3 | 0,30 | 0,30 | 0,30 | 0,30 | 0,30 | ||||
Ремонт золотниковой коробки | ||||||||||||
24 | Отвернуть гайки, снять золотник со штока, подогнать новый, надеть золотник на шток и закрепить | Золотник | 3 | 0,23 | 0,25 | 0,30 | 0,34 | 0,40 | ||||
25 | Снять с золотника старые кольца, подогнать новые по канавкам золотника и диаметру цилиндра, припилить замки, снять заусенцы и надеть на золотник | Кольцо | 3 | 0,20 | 0,21 | 0,22 | 0,25 | 0,27 | ||||
25а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршне | Кольцо | 2 | 0,05 | 0,07 | 0,08 | 0,08 | 0,10 | ||||
26 | Пришабрить по плите золотник | Золотник | 4 | 1,60 | - | - | - | - | ||||
27 | Пришабрить по золотнику зеркало золотниковой коробки | Зеркало | 4 | 1,90 | - | - | - | - | ||||
Ремонт механизма золотникового движения | ||||||||||||
28 | Опилить по пальцу выработку поводковой вилки и заменить палец | Поводковая вилка | 2 | 0,35 | 0,35 | 0,40 | 0,40 | 0,45 | ||||
29 | Выпрессовать старую и запрессовать новую втулку кронштейна механизма золотникового движения | Втулка | 3 | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 | ||||
30 | Снять фаску под сварку у поводковой вилки | Вилка | 2 | 0,43 | 0,43 | 0,43 | 0,43 | 0,43 | ||||
31 | Опилить поводковую вилку после сварки | Вилка | 2 | 0,33 | 0,33 | 0,33 | 0,33 | 0,33 | ||||
32 | Разметить и просверлить поводковую вилку двумя сверлами (6 и 18 мм) | Вилка | 3 | 0,37 | 0,37 | 0,37 | 0,37 | 0,37 | ||||
33 | Опилить серьгу валика кронштейна механизма золотникового движения после сварки | Серьга | 3 | 0,17 | 0,17 | 0,17 | 0,17 | 0,17 | ||||
34 | Просверлить отверстие в серьге валика кронштейна механизма золотникового движения | Серьга | 3 | 0,13 | 0,13 | 0,13 | 0,13 | 0,13 | ||||
35 | Прогнать резьбу муфты механизма золотникового движения | Муфта | 2 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | ||||
Ремонт клапанной коробки | ||||||||||||
36 | Расшарошить гнезда клапанных седел конусных клапанов | Гнездо клапана | 3 | 0,48 | 0,60 | 0,62 | 0,65 | 0,60 | ||||
37 | Притереть взаимно клапан и гнездо после расшарошки | Комплект | 3 | 0,40 | 0,45 | 0,50 | 0,53 | 0,55 | ||||
Ремонт гидравлических цилиндров | ||||||||||||
38 | Отвернуть гайку, снять поршень со штока | Поршень | 2 | 0,10 | 0,12 | 0,15 | 0,21 | 0,24 | ||||
39 | Притереть посадочные части штока и поршня взаимно | Комплект | 3 | 0,28 | 0,37 | 0,40 | 0,51 | 0,65 | ||||
40 | Одеть поршень на шток, закрепить гайкой и зашплинтовать | Поршень | 3 | 0,12 | 0,15 | 0,15 | 0,24 | 0,31 | ||||
41 | Снять старые поршневые кольца, очистить канавки поршня, подогнать по канавкам поршня и диаметру цилиндра новые кольца и установить их на поршень | Кольцо | 3 | 0,25 | 0,27 | 0,30 | 0,37 | 0,39 | ||||
41а | Снять с поршня старые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,05 | 0,05 | 0,07 | 0,08 | 0,10 | ||||
42 | Разметить и вырубить манжету из резины | Гильза | 3 | 1,87 | 2,10 | 2,20 | 2,25 | 2,55 | ||||
43 | Выпрессовать старую и запрессовать новую гильзу гидравлического цилиндра | Манжета | 2 | 0,81 | 0,81 | 0,81 | 0,81 | 0,81 | ||||
Сборка | ||||||||||||
Сборка паровых цилиндров | ||||||||||||
44 | Установить на фундаментные болты блок цилиндров, присоединить к трубопроводам приема и выхода пара к среднику, выверить установку блока и закрепить | Цилиндр | 4 | 0,45 | 0,68 | 0,82 | 1,00 | 1,46 | ||||
45 | Установить сальниковую коробку и закрепить | Коробка | 3 | 0,15 | 0,17 | 0,19 | 0,21 | 0,24 | ||||
46 | Вставить в цилиндр шток с поршнем, ввернуть шток в муфту или кулачок и закрепить | Шток | 3 | 0,40 | 0,40 | 0,50 | 0,60 | 0,65 | ||||
47 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,25 | 0,30 | 0,30 | 0,30 | 0,30 | ||||
48 | Установить крышку паровых цилиндров с прокладкой и закрепить | Крышка | 3 | 0,25 | 0,35 | 0,44 | 0,57 | 0,65 | ||||
Сборка золотниковой коробки | ||||||||||||
49 | Установить сальниковую коробку с прокладкой и закрепить | Коробка | 3 | 0,25 | 0,27 | 0,30 | 0,35 | 0,40 | ||||
50 | Вставить в коробку шток с золотником, соединить с золотниковыми тягами и отрегулировать парораспределение | Шток | 4 | 0,12 | 0,15 | 0,17 | 0,20 | 0,25 | ||||
51 | Установить крышку золотниковой коробки с прокладкой и закрепить | Крышка | 3 | 0,15 | 0,18 | 0,23 | 0,30 | 0,35 | ||||
52 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,15 | 0,15 | 0,17 | 0,17 | 0,20 | ||||
Сборка механизма золотникового движения | ||||||||||||
53 | Установить на место кронштейн механизма золотникового движения и закрепить | Кронштейн | 3 | 0,21 | 0,23 | 0,29 | 0,35 | 0,40 | ||||
54 | Собрать механизм золотникового движения, соединить поводки и рычаги | Комплект | 4 | 0,60 | 0,65 | 0,65 | 0,70 | 0,72 | ||||
Сборка клапанной коробки | ||||||||||||
55 | Запрессовать (ввернуть) седло клапана в клапанную коробку | Седло клапана | 3 | 0,10 | 0,13 | 0,15 | 0,18 | 0,21 | ||||
56 | Установить клапан с пружиной, закрепить болтом к седлу, отрегулировать | Клапан | 3 | 0,05 | 0,05 | 0,07 | 0,08 | 0,08 | ||||
57 | Установить прокладку и крышку клапанной коробки и закрепить | Крышка | 3 | 0,10 | 0,10 | 0,12 | 0,13 | 0,15 | ||||
Сборка гидравлических цилиндров | ||||||||||||
58 | Установить блок гидравлических цилиндров на фундамент и соединить его со стойками и закрепить | Блок | 3 | 0,50 | 0,70 | 0,88 | 1,08 | 1,52 | ||||
59 | Уложить прокладку, установить сальниковую коробку и закрепить | Коробка | 3 | 0,15 | 0,17 | 0,21 | 0,22 | 0,25 | ||||
60 | Вставить в цилиндр шток с поршнем (плунжером), соединить шток с муфтой, отрегулировать вредное пространство, закрепить | Шток | 4 | 0,34 | 0,39 | 0,45 | 0,51 | 0,66 | ||||
61 | Установить прокладку, крышку гидравлического цилиндра и закрепить | Крышка | 3 | 0,22 | 0,30 | 0,40 | 0,46 | 0,63 | ||||
62 | Собрать сальник, набить сальниковую набивку и установить нажимную втулку | Сальник | 3 | 0,25 | 0,25 | 0,30 | 0,30 | 0,30 | ||||
| ||||||||||||
65 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,50 | 0,50 | 1,00 | 1,15 | 1,15 | ||||
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |||
Вортингтон | |||||||
Симплекс | Дуплекс | ||||||
Q - 22,7 м3/час Q - 35 - 95 м3/час | Q - 40 - 45 м3/час | Q - 15 - 25 м3/час Q - 20 - 35 м3/час | Q - 35 - 60 м3/час Q - 90 - 100 м3/час Q - 145 м3/час | ||||
Норма времени в чел.-час на единицу измерения | |||||||
Разборка | |||||||
Разборка паровых цилиндров | |||||||
1 | Отвернуть гайки и снять крышку парового цилиндра | Крышка | 2 | 0,10 | 0,15 | 0,15 | 0,30 |
2 | Вывернуть из соединительной муфты шток парового поршня и вынуть поршень со штоком из цилиндра, промыть, протереть, проверить годность | Шток с поршнем | 3 | 0,20 | 0,30 | 0,20 | 0,60 |
3 | Отвернуть гайки и снять сальниковую коробку парового цилиндра | Коробка | 3 | 0,20 | 0,20 | 0,20 | 0,30 |
4 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,20 | 0,20 | 0,20 | 0,20 |
5 | Отвернуть гайки фундаментных болтов, отсоединить блок паровых цилиндров от трубопровода приема и выхода пара от средника и снять блок с фундамента | Блок | 3 | - | 0,60 | - | - |
Разборка золотниковой коробки | |||||||
6 | Отвернуть гайки и снять крышку золотниковой коробки | Крышка | 2 | 0,10 | 0,10 | 0,15 | 0,40 |
7 | Отсоединить золотниковый шток от золотниковой тяги и вынуть шток с золотником из коробки | Шток | 3 | 0,15 | 0,15 | 0,15 | 0,20 |
8 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,10 | 0,10 | 0,10 | 0,10 |
Разборка механизма золотникового движения | |||||||
9 | Разобрать механизм золотникового движения, снять поводки и тяги | Насос | 3 | 0,20 | 0,30 | 0,15 | 0,40 |
10 | Снять кронштейн механизма золотникового движения | Кронштейн | 3 | 0,10 | 0,10 | 0,15 | 0,15 |
Разборка клапанной коробки | |||||||
11 | Отвернуть гайки и снять крышку клапанной коробки | Крышка | 2 | 0,05 | 0,05 | 0,05 | 0,05 |
12 | Снять пружину и клапан, промыть и зачистить клапан и гнездо | Клапан | 2 | 0,05 | 0,05 | 0,05 | 0,05 |
Разборка гидравлических цилиндров | |||||||
13 | Отвернуть гайки и снять крышку гидравлического цилиндра | Крышка | 2 | 0,30 | 0,30 | 0,20 | 0,40 |
14 | Разъединить шток с муфтой, вынуть поршень со штоком из цилиндра, очистить от грязи и проверить годность | Шток | 3 | 0,25 | 0,35 | 0,15 | 0,30 |
15 | Разобрать сальник: открепить нажимную втулку и вынуть сальниковую набивку | Сальник | 2 | 0,20 | 0,20 | 0,20 | 0,30 |
16 | Отвернуть болты и снять сальниковую коробку | Коробка | 3 | 0,15 | 0,20 | 0,10 | 0,20 |
Ремонт | |||||||
Ремонт паровых цилиндров | |||||||
17 | Отвернуть гайки, снять поршень со штока | Поршень | 2 | 0,07 | 0,07 | 0,07 | 0,10 |
18 | Притереть места посадки поршня и штока взаимно | Комплект | 3 | 0,15 | 0,15 | 0,15 | 0,20 |
19 | Вставить шток в поршень, закрепить гайкой и зашплинтовать | Шток | 3 | 0,08 | 0,08 | 0,08 | 0,10 |
20 | Снять старые поршневые кольца, очистить канавки поршня, подогнать по канавкам поршня и диаметру цилиндра новые кольца, припилить замки и установить на поршень | Кольцо | 3 | 0,90 | 1,00 | 0,90 | 1,00 |
20а | Снять старые поршневые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,15 | 0,20 | 0,15 | 0,20 |
21 | Зачистить шток шкуркой | Шток | 1 | 0,10 | 0,10 | 0,10 | 0,10 |
22 | Промыть и зачистить шкуркой цилиндры | Цилиндр | 2 | 0,15 | 0,15 | 0,20 | 0,30 |
23 | Снять продувочные краники и спускные трубки, разобрать, промыть и притереть, собрать и установить на место | Краник | 3 | 0,15 | 0,20 | 0,10 | 0,10 |
Ремонт золотниковой коробки | |||||||
24 | Пришабрить по плите золотника | Золотник | 4 | 0,90 | 1,00 | 1,00 | 1,50 |
25 | Пришабрить по золотнику зеркало золотниковой коробки | Зеркало | 4 | 1,00 | 1,00 | 1,20 | 1,20 |
26 | Промыть и зачистить шкуркой шток | Шток | 1 | - | - | 0,10 | - |
Ремонт механизма золотникового движения | |||||||
27 | Опилить по пальцу выработку поводковой вилки и заменить палец | Поводковая вилка | 3 | 0,30 | 0,30 | 0,15 | 0,20 |
28 | Снять фаску под сварку у поводковой вилки | Вилка | 2 | 0,43 | 0,43 | 0,43 | 0,43 |
29 | Опилить поводковую вилку после сварки | Вилка | 2 | 0,33 | 0,33 | 0,33 | 0,33 |
30 | Разметить и просверлить поводковую вилку двумя сверлами (6 и 18 мм) | Вилка | 3 | 0,37 | 0,37 | 0,37 | 0,37 |
31 | Опилить серьгу валика кронштейна механизма золотникового движения | Вилка | 3 | 0,17 | 0,17 | 0,17 | 0,17 |
32 | Просверлить отверстие в серьге валика кронштейна механизма золотникового движения | Серьга | 3 | 0,13 | 0,13 | 0,13 | 0,13 |
33 | Прогнать резьбу муфты механизма золотникового движения | Муфта | 2 | 0,15 | 0,15 | 0,15 | 0,15 |
Ремонт клапанной коробки | |||||||
34 | Расшарошить гнезда клапанных седел конусных клапанов | Гнездо клапана | 3 | 0,20 | 0,20 | 0,15 | 0,15 |
35 | Притереть взаимно клапан и гнезда клапана | Клапан и гнездо | 3 | 0,10 | 0,10 | 0,10 | 0,10 |
Ремонт гидравлических цилиндров | |||||||
36 | Отвернуть гайку, снять поршень со штока | Поршень | 2 | 0,07 | 0,07 | 0,05 | 0,07 |
37 | Притереть места посадки поршня и штока взаимно | Комплект | 3 | 0,15 | 0,25 | 0,10 | 0,15 |
38 | Вставить шток в поршень, закрепить гайкой и зашплинтовать | Шток | 3 | 0,08 | 0,08 | 0,05 | 0,08 |
39 | Снять старые поршневые кольца, очистить канавки поршня, подогнать по канавкам поршня и диаметру цилиндра новые кольца, припилить замки и установить кольца на поршень | Кольцо | 3 | 0,90 | 1,00 | 0,30 | 1,00 |
39а | Снять старые поршневые кольца, очистить от нагара и вновь установить их на поршень | Кольцо | 2 | 0,15 | 0,20 | 0,15 | 0,20 |
40 | Зачистить шток шкуркой | Шток | 1 | 0,10 | 0,10 | 0,10 | 0,10 |
41 | Промыть и зачистить гильзы гидравлического цилиндра | Гильза | 2 | 0,30 | 0,30 | 0,10 | 0,15 |
42 | Выпрессовать старую и запрессовать новую гильзу гидравлического цилиндра | Гильза | 4 | 1,50 | 1,60 | 1,30 | 2,00 |
43 | Разметить и вырубить манжету из резины | Манжета | 2 | 0,81 | 0,81 | 0,81 | 0,81 |
Сборка | |||||||
Сборка паровых цилиндров | |||||||
44 | Установить на фундаментные болты блок паровых цилиндров, присоединить к трубопроводам приема и выхода пара к среднику, выверить установку блока цилиндров и закрепить | Блок | 4 | - | 0,60 | - | - |
45 | Установить в цилиндр шток с поршнем, ввернуть шток в муфту и отрегулировать парораспределение и закрепить | Шток | 4 | 0,20 | 0,30 | 0,20 | 0,60 |
46 | Установить крышку блока парового цилиндра с прокладкой и закрепить | Крышка | 3 | 0,15 | 0,30 | 0,20 | 0,40 |
47 | Установить сальниковую коробку и закрепить | Коробка | 3 | 0,15 | 0,15 | 0,10 | 0,50 |
48 | Собрать сальник: набить сальниковую набивку, установить нажимную втулку и отрегулировать | Сальник | 3 | 0,30 | 0,30 | 0,20 | 0,30 |
Сборка золотниковой коробки | |||||||
49 | Установить в коробку шток с золотником, соединить с золотниковыми тягами и отрегулировать парораспределение | Золотник | 4 | 0,35 | 0,40 | 0,30 | 0,50 |
50 | Установить крышку золотниковой коробки | Крышка | 3 | 0,10 | 0,15 | 0,15 | 0,30 |
51 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку и отрегулировать | Сальник | 3 | 0,10 | 0,10 | 0,10 | 0,10 |
Сборка механизма золотникового движения | |||||||
52 | Установить кронштейн механизма золотникового движения и закрепить | Кронштейн | 3 | 0,10 | 0,10 | 0,20 | 0,20 |
53 | Собрать механизм золотникового движения, соединить поводки и рычаги | Поводки и рычаги | 4 | 0,20 | 0,30 | 0,15 | 0,40 |
Сборка клапанной коробки | |||||||
54 | Установить клапан с пружиной и закрепить болтом к седлу, отрегулировать | Клапан | 3 | 0,07 | 0,07 | 0,05 | 0,07 |
55 | Установить крышку клапанной коробки с прокладкой и закрепить | Крышка | 3 | 0,08 | 0,08 | 0,05 | 0,08 |
Сборка гидравлических цилиндров | |||||||
56 | Установить сальниковую коробку с прокладкой и закрепить | Коробка | 3 | 0,20 | 0,20 | 0,20 | 0,40 |
57 | Установить в цилиндр шток с поршнем, соединить шток с муфтой, отрегулировать и закрепить | Шток | 4 | 0,30 | 0,40 | 0,30 | 0,40 |
58 | Собрать сальник: набить сальниковую набивку и установить нажимную втулку и отрегулировать | Сальник | 3 | 0,30 | 0,30 | 0,30 | 0,30 |
59 | Установить крышку гидравлического цилиндра с прокладкой и закрепить | Крышка | 3 | 0,30 | 0,40 | 0,30 | 0,40 |
60 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 1,15 | 1,15 | 1,15 | 1,15 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
РПН-1-30, РПНГ-1-30, НС-3,75x2, НС-70-100 | РПН-2x500, РПН-2x100, РПН-2x50, НС-3,75x2, НС-70-100, НП-1 | РПН2-65, РПН-2-30, РПНГ2-30, РПНК2-10, РПН-2-10 | ||||
Одинарные | Сдвоенные | |||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Отвернуть болты и снять направляющую пластинку плунжера | Пластина | 2 | 0,17 | 0,17 | 0,17 |
2 | Выбить пальцы, соединяющие подвеску с корпусом | Подвеска | 3 | 0,14 | 0,14 | 0,14 |
3 | Выбить пальцы, соединяющие балансир с плунжером, подвески с шатуном (4 шт.), снять балансир, подвески и шатун | Комплект | 3 | 0,36 | 0,36 | 0,37 |
4 | Разобрать и снять сальниковую грундбуксу, вытащить сальниковую набивку и плунжер | Плунжер | 2 | 0,40 | 0,40 | 0,42 |
5 | Выпрессовать внутреннюю втулку сальника | Втулка | 3 | 1,16 | 1,16 | 1,16 |
6 | Отсоединить и снять крышку редуктора | Крышка | 2 | 0,12 | 0,12 | 0,12 |
7 | Вынуть вал шестерни из редуктора с шарикоподшипниками, выпрессовать шарикоподшипники | Вал | 3 | 0,26 | 0,26 | 0,26 |
8 | Снять кривошип с вала шестерни редуктора и шестерню | Кривошип | 3 | 0,80 | 0,82 | 0,85 |
9 | Отвернуть гайки, снять крышки приемного и выкидного клапанов и вынуть шариковые клапаны с пружинами | Клапан | 3 | 0,22 | 0,22 | 0,22 |
10 | Отвернуть болты, снять кожух полумуфты и разъединить полумуфту | Кожух | 2 | 0,37 | 0,37 | 0,37 |
11 | Спрессовать с вала полумуфту | Полумуфта | 2 | 0,35 | 0,35 | 0,37 |
12 | Отвернуть гайки и снять крышки червячного вала | Крышка | 2 | 0,12 | 0,12 | 0,12 |
13 | Отвернуть контргайки и выпрессовать червячный вал из корпуса редуктора | Вал | 3 | 0,20 | 0,20 | 0,20 |
14 | Выпрессовать шарикоподшипник из гнезда корпуса и вала | Подшипник | 3 | 0,08 | 0,08 | 0,08 |
15 | Отсоединить и снять корпус клапана | Корпус | 3 | 0,18 | 0,18 | 0,18 |
16 | Разобрать балансир со снятием маховика | Балансир | 3 | 0,60 | 0,60 | 0,62 |
17 | Выпрессовать втулку из направляющей пластины плунжера | Втулка | 2 | 0,30 | 0,30 | 0,34 |
Ремонт | ||||||
18 | Промыть детали насоса и редуктора | Насос | 1 | 0,30 | 0,30 | 0,34 |
19 | Составить дефектную ведомость | Насос | 4 | 0,23 | 0,25 | 0,25 |
20 | Выпрессовать втулки шатунов, запрессовать новые, припилить и пришабрить по пальцу | Втулка | 4 | 0,50 | 0,52 | 0,55 |
21 | Опилить отверстие подвески с подгонкой по пальцу | Подвеска | 3 | 0,16 | 0,16 | 0,17 |
21а | Притереть гнездо клапана | Гнездо | 3 | 0,42 | 0,40 | 0,45 |
Сборка | ||||||
22 | Запрессовать втулку направляющей пластины плунжера | Втулка | 3 | 0,24 | 0,24 | 0,25 |
23 | Собрать балансир и установить маховик и закрепить | Балансир | 3 | 0,65 | 0,65 | 0,67 |
24 | Установить корпус клапана | Корпус | 3 | 0,17 | 0,17 | 0,17 |
25 | Установить шариковый клапан с пружиной, прокладку, крышку и закрепить | Клапан | 3 | 0,41 | 0,41 | 0,41 |
26 | Напрессовать шарикоподшипник на червячный вал и в гнездо корпуса | Подшипник | 3 | 0,18 | 0,18 | 0,20 |
27 | Собрать вал шестерни, редуктор (напрессовать шарикоподшипники, кривошип) и установить в редуктор | Вал | 4 | 1,23 | 1,25 | 1,30 |
28 | Установить прокладки, крышки червячного вала и закрепить | Крышка | 3 | 0,15 | 0,15 | 0,15 |
29 | Напрессовать на вал полумуфту | Полумуфта | 3 | 0,12 | 0,12 | 0,12 |
30 | Соединить полумуфту, установить кожух и закрепить | Кожух | 3 | 0,18 | 0,18 | 0,18 |
31 | Установить прокладку, крышку редуктора и закрепить | Крышка | 3 | 0,20 | 0,20 | 0,20 |
32 | Запрессовать внутреннюю втулку сальниковой коробки | Втулка | 3 | 0,30 | 0,30 | 0,30 |
33 | Установить плунжер и сальниковую грундбуксу на место | Плунжер | 3 | 0,07 | 0,07 | 0,07 |
34 | Установить балансир и соединить с плунжером, шатуном и подвеской при помощи пальцев | Комплект | 4 | 0,33 | 0,33 | 0,35 |
35 | Соединить подвеску с корпусом при помощи пальцев | Подвеска | 3 | 0,13 | 0,13 | 0,13 |
36 | Набить сальник плунжера и закрепить грундбуксу | Сальник | 3 | 0,37 | 0,37 | 0,39 |
37 | Соединить полумуфты, установить кожух и закрепить | Муфта | 3 | 0,27 | 0,27 | 0,27 |
38 | Заправить маслом редуктор | Редуктор | 3 | 0,05 | 0,05 | 0,05 |
39 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,50 | 0,50 | 0,50 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
Т-10/140 | Т-3/100 | ГБ-354 | ||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Отсоединить и снять ограждение с муфты сцепления | Ограждение | 2 | 0,18 | 0,18 | 0,15 |
2 | Отсоединить и снять коллектор | Коллектор | 3 | - | - | 0,37 |
3 | Разъединить и спрессовать муфту сцепления | Полумуфта | 2 | 0,30 | 0,26 | 0,24 |
4 | Снять ремни со шкивов (7 шт.) | Комплект | 1 | - | - | 0,25 |
5 | Отсоединить масленки | Комплект | 1 | - | - | 0,09 |
6 | Отсоединить и снять крышку картера насоса | Крышка | 3 | 0,09 | 0,09 | 0,29 |
7 | Отсоединить плунжеры (скалки) от ползунов и вынуть из сальниковых камер | Плунжер | 3 | 0,24 | 0,22 | 0,25 |
8 | Отсоединить и снять коробки гидроблока | Коробка | 3 | - | - | 0,12 |
9 | Отсоединить приемный и выкидной трубопроводы | Соединение | 2 | 0,31 | 0,29 | 0,24 |
10 | Снять манометр | Манометр | 2 | 0,08 | 0,08 | - |
11 | Отсоединить крышки сальниковых коробок | Крышка | 2 | - | - | 0,05 |
12 | Отсоединить маслохолодильник с маслофильтром и снять | Маслохолодильник | 3 | 0,22 | 0,22 | - |
13 | Отсоединить и снять крышки клапанов | Крышка | 2 | 0,08 | 0,12 | 0,08 |
14 | Отсоединить фланцы от ползунов, вынуть фонарные и стопорные кольца, снять подшипники (3 гидроблока) | Комплект | 3 | - | - | 0,55 |
15 | Отсоединить и снять шестеренчатый маслонасос | Маслонасос | 3 | 0,20 | 0,20 | - |
16 | Вскрыть клапанные коробки гидроблока | Коробка | 3 | - | - | 0,10 |
17 | Вынуть фонарь, пружину, клапан и седло | Комплект | 3 | - | - | 0,18 |
18 | Извлечь клапаны из рабочих камер и разобрать | Клапан | 3 | 0,22 | 0,20 | - |
19 | Отсоединить и снять крышки плунжеров | Крышка | 3 | 0,08 | 0,08 | - |
20 | Отсоединить и снять автовыключатель | Автовыключатель | 3 | - | - | 0,16 |
21 | Отсоединить водопровод от змеевика | Водопровод | 2 | - | - | 0,07 |
22 | Отсоединить и снять крышки ползунов | Крышка | 2 | - | 0,09 | - |
23 | Отсоединить гайку, снять шкив с коленчатого вала | Шкив | 2 | - | - | 0,25 |
24 | Разобрать продуктовый сальник | Сальник | 2 | - | 0,16 | - |
25 | Отвернуть болты, снять крышку предохранительного клапана, извлечь клапан из камеры | Клапан | 3 | 0,20 | 0,20 | - |
26 | Отсоединить и снять крышки коренных подшипников | Крышка | 3 | - | 0,17 | 0,19 |
27 | Вынуть из гидроблока фиксаторные болты | Болт | 3 | - | 0,07 | - |
28 | Отсоединить от ползунов проставки с фланцами и снять | Проставка | 3 | 0,04 | - | - |
29 | Отвернуть гайки и снять с плунжеров (скалок) текстолитовые сальники | Сальник | 3 | 0,10 | - | - |
30 | Отсоединить и снять крышку масляного сальника ползуна | Крышка | 2 | - | 0,05 | - |
31 | Отсоединить ползуны от шатунных подшипников | Ползун | 3 | 0,16 | 0,14 | 0,09 |
32 | Расшплинтовать и отвернуть шатунные болты, снять с коленчатого сала подшипника и шатуны | Шатун | 3 | 0,34 | 0,31 | - |
33 | Вынуть коленчатый вал и шатуны из картера | Коленвал | 3 | - | - | 0,55 |
34 | Отсоединить и снять крышку войлочного сальника | Крышка | 2 | - | 0,11 | - |
35 | Отсоединить и снять крышку редуктора | Крышка | 2 | 0,16 | - | - |
36 | Вынуть из корпуса насоса ведущий вал с шестерней и шарикоподшипниками | Вал | 3 | - | 0,20 | - |
37 | Спрессовать коренные и шатунные подшипники | Насос | 3 | - | - | 0,77 |
38 | Расшплинтовать и отсоединить от коленчатого вала ведомую шестерню | Шестерня | 3 | - | 0,22 | - |
39 | Отсоединить и снять крышку коренных подшипников | Крышка | 3 | 0,17 | 0,15 | - |
40 | Выбрать пальцы из шатунов | Палец | 3 | - | - | 0,12 |
41 | Выпрессовать коренные подшипники обоймы из боковых стенок картера | Подшипник | 3 | 0,15 | 0,15 | - |
42 | Вывести коленчатый вал с подшипниками из картера при помощи крана | Вал | 3 | 0,17 | - | - |
43 | Спрессовать с коленчатого вала коренные подшипники при помощи съемника | Подшипник | 3 | 0,26 | 0,24 | - |
44 | Отсоединить и снять крышки подшипников ведомого и ведущего валов редуктора | Крышка | 3 | 0,06 | - | - |
45 | Вынуть ведомый и ведущий валы с шестернями и подшипниками из корпуса редуктора | Вал | 3 | 0,06 | - | - |
46 | Спрессовать с ведомого и ведущего валов редуктора шестерни при помощи съемника | Шестерня | 3 | 0,19 | 0,19 | - |
47 | Спрессовать при помощи съемника подшипники с валов редуктора | Подшипник | 3 | 0,09 | 0,09 | - |
48 | Выпрессовать из станины направляющие гильзы ползунов | Гильза | 3 | 0,19 | 0,19 | - |
49 | Отсоединить гидроблок от станины и снять | Гидроблок | 3 | 0,49 | 0,41 | - |
50 | Отсоединить блок-картер от фундаментной рамы и снять при помощи крана | Блок-картер | 3 | 0,57 | 0,50 | - |
Ремонт | ||||||
51 | Очистить, промыть, протереть детали насоса | Насос | 1 | 2,00 | 1,70 | 1,60 |
52 | Составить дефектную ведомость | Насос | 4 | 0,60 | 0,60 | 0,50 |
53 | Зачистить для лабораторной проверки шейки коленчатого вала, плунжеры, шатунные пальцы и болты, коренные подшипники, валы редуктора, ползуны и другие детали насоса | Насос | 2 | 1,62 | 1,40 | - |
54 | Выпрессовать втулки из головок шатуна, запрессовать новые и пришабрить по пальцам | Втулка | 4 | 0,24 | 0,23 | 0,20 |
55 | Продуть маслофильтр воздухом | Фильтр | 2 | 0,08 | 0,08 | 0,08 |
56 | Подогнать (пришабрить) по валу шатунные подшипники (шесть вкладышей) | Подшипник | 4 | 0,31 | 0,29 | 0,19 |
57 | Очистить картер и крышку картера | Картер | 1 | 0,20 | 0,19 | 0,18 |
58 | Опрессовать гидроблок водой | Гидроблок | 2 | 0,27 | 0,27 | - |
59 | Опрессовать маслохолодильник водой | Маслохолодильник | 2 | 0,22 | 0,20 | - |
60 | Разобрать маслонасос, промыть, протереть детали, заменить негодные и собрать | Маслонасос | 3 | 0,71 | 0,70 | - |
61 | Зачистить поверхность подпятника напильником | Подпятник | 2 | - | - | 0,47 |
62 | Пришабрить подшипники, фонари, клапаны | Комплект | 4 | - | - | 0,74 |
63 | Изготовить прокладки для гидроблоков, коллектора и выключателя | Насос | 2 | 0,49 | - | 0,55 |
64 | Продуть отверстия для масла в картере | Насос | 1 | - | - | 0,19 |
Сборка | ||||||
65 | Установить при помощи крана на фундаментную раму блок-картер, отцентрировать и закрепить | Блок-картер | 3 | 0,61 | 0,56 | - |
66 | Установить гидроблок на станину, вставить фиксаторные болты и закрепить | Гидроблок | 3 | 0,52 | 0,47 | - |
67 | Запрессовать в станину направляющие гильзы ползунов | Гильза | 3 | 0,21 | 0,21 | - |
68 | Напрессовать подшипники на вал редуктора | Подшипник | 3 | 0,11 | 0,11 | - |
69 | Напрессовать шестерни на ведомый и ведущий валы редуктора | Шестерня | 3 | 0,23 | 0,23 | - |
70 | Вставить ведомый и ведущий валы с шестернями и подшипниками в корпус редуктора | Вал | 4 | 0,08 | - | - |
71 | Установить и закрепить крышки подшипников ведомого и ведущего валов редуктора | Крышка | 3 | 0,07 | - | - |
72 | Напрессовать на коленчатый вал коренные подшипники (с подогревом в масле) | Подшипник | 3 | 0,33 | 0,30 | - |
73 | Ввести коленчатый вал с подшипниками в корпус при помощи крана | Коленчатый вал | 4 | 0,43 | - | - |
74 | Запрессовать коренные подшипники (обоймы) в боковые стенки картера | Подшипник | 4 | 0,45 | 0,45 | - |
75 | Вставить пальцы в шатуны | Палец | 4 | - | - | 0,13 |
76 | Установить и закрепить крышки коренных подшипников | Крышка | 4 | 0,17 | 0,16 | - |
77 | Напрессовать ведомую шестерню на коленчатый вал, закрепить и зашплинтовать | Шестерня | 3 | - | 0,24 | - |
78 | Напрессовать коренные и шатунные подшипники | Насос | 3 | - | - | 0,55 |
79 | Вставить в корпус насоса ведущий вал с шестерней и шарикоподшипниками | Вал | 4 | - | 0,21 | - |
80 | Установить и закрепить крышку редуктора | Крышка | 3 | 0,18 | - | - |
81 | Установить и закрепить крышку войлочного сальника | Крышка | 3 | - | 0,13 | - |
82 | Вставить коленчатый вал с шатунами в картер (предварительно уложить шатуны на вал и закрепить) | Вал | 4 | - | - | 1,46 |
83 | Соединить ползуны с шатунами через посредство пальцев и закрепить | Ползун | 4 | 0,43 | 0,40 | - |
84 | Установить и закрепить крышки масляных сальников ползунов | Крышка | 3 | - | 0,07 | - |
85 | Надеть на плунжеры (скалки) текстолитовые сальники, закрепить гайками | Сальник | 3 | 0,11 | - | - |
86 | Установить проставки с фланцами и соединить с ползунами | Проставка | 3 | 0,12 | - | - |
87 | Вставить в гидроблок фиксаторные болты | Болт | 3 | - | 0,08 | - |
88 | Поставить и соединить крышки коренных подшипников | Крышка | 4 | - | 0,19 | - |
89 | Вставить предохранительный клапан в гнездо, установить крышку клапана и закрепить | Предохранительный клапан | 3 | 0,21 | 0,21 | - |
90 | Собрать продуктовый сальник | Сальник | 3 | - | 0,19 | - |
91 | Установить шкив на коленчатый вал, закрепить гайкой | Шкив | 3 | - | - | 0,30 |
92 | Установить и закрепить крышки ползунов | Крышки | 3 | - | 0,11 | - |
93 | Подсоединить водопровод к змеевику | Водопровод | 3 | - | - | 0,09 |
94 | Поставить и соединить автовыключатель | Автовыключатель | 3 | - | - | 0,17 |
95 | Установить и соединить крышки плунжеров | Крышка | 3 | 0,09 | 0,09 | - |
96 | Собрать и установить клапаны в рабочие камеры | Клапан | 4 | 0,24 | 0,22 | - |
97 | Вставить седло, клапан, пружину и фонарь | Комплект | 4 | - | - | 0,20 |
98 | Закрыть клапанные коробки гидроблока | Коробка | 3 | - | - | 0,11 |
99 | Установить и закрепить шестеренчатый маслонасос | Маслонасос | 3 | 0,22 | 0,22 | - |
100 | Установить подпятники, стопорные и фонарные кольца, соединить фланцы с ползунами (3 гидроблока) | Комплект | 3 | - | - | 0,65 |
101 | Установить и закрепить крышки клапанов | Крышка | 3 | 0,09 | 0,13 | 0,09 |
102 | Установить маслохолодильник с маслофильтром и соединить | Маслохолодильник | 3 | 0,24 | 0,24 | - |
103 | Соединить крышки сальниковых коробок | Крышка | 3 | - | - | 0,07 |
104 | Установить манометр | Манометр | 3 | 0,09 | 0,09 | - |
105 | Подсоединить приемный и выкидной трубопроводы | Соединение | 3 | 0,32 | 0,30 | 0,25 |
106 | Установить и соединить коробки гидроблока | Коробка | 3 | - | - | 0,13 |
107 | Соединить плунжеры (скалки) с ползунами и вставить сальниковые камеры | Плунжер | 3 | 0,27 | 0,25 | 0,17 |
108 | Установить и закрепить крышку картера насоса | Крышка | 3 | 0,11 | 0,11 | 0,30 |
109 | Установить масленки | Масленка | 2 | - | - | 0,08 |
110 | Надеть ремни на шкивы (7 шт.) | Комплект | 2 | - | - | 0,39 |
111 | Напрессовать полумуфту на коленчатый вал, соединить ее с полумуфтой редуктора | Муфта | 3 | 0,76 | 0,70 | 0,60 |
112 | Установить и закрепить коллектор высокого давления | Коллектор | 4 | - | - | 0,37 |
113 | Отцентрировать насос и редуктор, соединить муфты | Насос | 3 | 0,80 | - | - |
114 | Установить и закрепить ограждение, муфты сцепления | Ограждение | 2 | 0,20 | 0,20 | 0,28 |
115 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,80 | 0,70 | 0,55 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | ||
Р2/50 Р5/20 | РГ2/50 РГ5/20 | РК2/50 РК5/20 | ||||
Норма времени в чел.-час на единицу измерения | ||||||
Разборка | ||||||
1 | Отсоединить и снять кожух (ограждение шкивов) | Кожух | 2 | 0,09 | 0,10 | 0,10 |
2 | Разъединить приемный и напорный патрубки | Комплект | 2 | 0,20 | 0,22 | 0,23 |
3 | Отсоединить и снять воздушные колпаки | Колпак | 2 | 0,19 | 0,20 | 0,21 |
4 | Разъединить и снять крышки цилиндров | Крышка | 2 | 0,21 | 0,22 | 0,23 |
5 | Отсоединить и снять боковые крышки корпуса | Крышка | 2 | 0,18 | 0,19 | 0,20 |
6 | Отсоединить шток гидравлического цилиндра от шатуна и вынуть поршень со штоком из цилиндра | Шток, поршень | 3 | 0,25 | 0,26 | 0,27 |
7 | Выпрессовать гильзу из гидравлического цилиндра | Гильза | 3 | 0,21 | 0,22 | 0,23 |
8 | Отсоединить и снять крышки приемных и напорных клапанов, расшплинтовать, снять пружины, вынуть клапаны и седла при помощи приспособления | Крышка, комплект | 3 | 0,26 | 0,27 | 0,28 |
9 | Отсоединить от корпуса и снять гидравлические цилиндры | Цилиндр | 3 | 0,28 | 0,30 | 0,31 |
10 | Снять кожух и ремни передачи | Насос | 1 | 0,14 | 0,15 | 0,16 |
11 | Снять шкив первичного вала | Шкив | 2 | 0,22 | 0,23 | 0,24 |
12 | Отсоединить и снять маслонасос | Маслонасос | 3 | 0,20 | 0,21 | 0,22 |
13 | Отсоединить, снять крышку и регулирующее устройство | Насос | 3 | 0,25 | 0,27 | 0,28 |
14 | Спрессовать крышку подшипника с вала, вынуть подшипник | Подшипник | 3 | 0,11 | 0,11 | 0,11 |
15 | Открыть люк с противоположной стороны и выколотить полушестерню вала со шлиц | Шестерня | 3 | 0,20 | 0,21 | 0,22 |
16 | Открепить и снять регулирующий штурвал | Штурвал | 3 | 0,08 | 0,09 | 0,10 |
17 | Спрессовать червяк с подшипника | Червяк | 3 | 0,13 | 0,14 | 0,15 |
18 | Отсоединить корпус регулирующего устройства от корпуса насоса | Корпус | 3 | 0,27 | 0,28 | 0,29 |
19 | Отсоединить и снять верхнюю крышку корпуса насоса | Крышка | 3 | 0,34 | 0,35 | 0,35 |
20 | Отсоединить и снять смазывающие трубки (пучок - 5 шт.) | Пучок | 3 | 0,38 | 0,38 | 0,38 |
21 | Снять крышку подшипника первичного вала | Крышка | 2 | 0,19 | 0,20 | 0,21 |
22 | Спрессовать первичный вал с подшипников | Вал | 3 | 0,20 | 0,21 | 0,22 |
23 | Разъединить подшипники шатунов от коленчатого вала | Подшипник | 3 | 0,19 | 0,20 | 0,21 |
24 | Отсоединить и снять крышку коленчатого вала | Крышка | 3 | 0,21 | 0,22 | 0,23 |
25 | Вынуть коленчатый вал из корпуса насоса | Коленчатый вал | 3 | 0,11 | 0,11 | 0,11 |
26 | Снять крышку втулок рамки | Крышка | 2 | 0,25 | 0,26 | 0,27 |
27 | Вынуть кривошипно-шатунный механизм из корпуса | Механизм | 3 | 0,09 | 0,10 | 0,11 |
28 | Отсоединить и снять масляный фильтр с сеткой | Фильтр | 2 | 0,09 | 0,09 | 0,09 |
29 | Снять корпус насоса с фундамента | Корпус | 3 | 0,39 | 0,40 | 0,41 |
Ремонт | ||||||
30 | Очистить, промыть, протереть детали насоса | Насос | 1 | 0,60 | 0,60 | 0,70 |
31 | Составить дефектную ведомость | Насос | 4 | 0,37 | 0,40 | 0,40 |
32 | Отсоединить шток от поршня и снять поршень | Поршень | 2 | 0,14 | 0,15 | 0,16 |
33 | Снять старые уплотнительные кольца поршня, подогнать новые и одеть на поршень | Кольцо | 3 | 0,17 | 0,18 | 0,19 |
34 | Заменить бронзовые втулки маслонасоса | Втулка | 3 | 0,09 | 0,09 | 0,09 |
35 | Разобрать клапаны, притереть клапан, собрать и испытать на плотность | Клапан | 3 | 0,14 | 0,15 | 0,16 |
36 | Выпрессовать втулки шатунов, запрессовать новые и подогнать по пальцу | Втулка | 4 | 0,31 | 0,32 | 0,33 |
37 | Прочистить и продуть смазочные трубки | Комплект | 2 | 0,13 | 0,15 | 0,16 |
38 | Проверить коленчатый вал на дефектоскопии | Вал | 4 | 0,30 | 0,30 | 0,30 |
39 | Подогнать - пришабрить вкладыши подшипников по шейкам коленчатого вала после заливки | Подшипник | 4 | 0,38 | 0,39 | 0,40 |
40 | Промыть, прочистить фильтр масла | Фильтр | 1 | 0,11 | 0,11 | 0,11 |
41 | Вырезать из листовой резины уплотнительные кольца для цилиндров | Кольцо | 2 | 0,09 | 0,10 | 0,11 |
Сборка | ||||||
42 | Установить корпус насоса на фундамент, выверить и закрепить | Корпус | 3 | 0,47 | 0,50 | 0,52 |
43 | Установить и закрыть масляный фильтр с сеткой | Фильтр | 3 | 0,11 | 0,11 | 0,11 |
44 | Вставить кривошипно-шатунный механизм в корпус | Механизм | 4 | 0,13 | 0,15 | 0,16 |
45 | Вставить втулку, установить и закрепить крышку рамки | Крышка | 3 | 0,28 | 0,29 | 0,30 |
46 | Вставить коленчатый вал в корпус насоса | Вал | 4 | 0,17 | 0,17 | 0,17 |
47 | Установить и закрепить крышку коленчатого вала | Крышка | 4 | 0,28 | 0,27 | 0,28 |
48 | Соединить подшипники шатунов с коленчатым валом и отрегулировать | Подшипник | 4 | 0,33 | 0,34 | 0,35 |
49 | Запрессовать первичный вал в подшипники | Вал | 4 | 0,30 | 0,31 | 0,32 |
50 | Установить крышку подшипника первичного вала и закрепить | Крышка | 3 | 0,30 | 0,31 | 0,32 |
51 | Установить и подсоединить смазывающие трубки (пучок 5 шт.) | Пучок | 3 | 0,52 | 0,52 | 0,52 |
52 | Установить и соединить верхнюю крышку корпуса насоса | Крышка | 3 | 0,42 | 0,43 | 0,44 |
53 | Присоединить корпус регулирующего устройства к корпусу насоса | Корпус | 4 | 0,44 | 0,45 | 0,45 |
54 | Запрессовать червяк в подшипник | Червяк | 3 | 0,20 | 0,21 | 0,22 |
55 | Поставить и закрепить регулирующий штурвал | Штурвал | 3 | 0,13 | 0,14 | 0,15 |
56 | Поставить полушестерню регулирующего устройства в шлицы на валу, закрыть люк | Шестерня | 3 | 0,25 | 0,26 | 0,27 |
57 | Напрессовать подшипник на вал и крышку | Подшипник | 3 | 0,22 | 0,23 | 0,24 |
58 | Установить регулирующее устройство, крышку и закрепить | Регулирующее устройство | 4 | 0,35 | 0,36 | 0,37 |
59 | Установить и закрепить маслонасос | Маслонасос | 3 | 0,31 | 0,31 | 0,31 |
60 | Установить шкив коленчатого вала | Шкив | 3 | 0,25 | 0,26 | 0,27 |
61 | Надеть ремни, установить кожух и закрепить | Комплект | 2 | 0,24 | 0,25 | 0,26 |
62 | Установить гидравлические цилиндры, присоединить к корпусу и закрепить | Цилиндр | 4 | 0,36 | 0,37 | 0,38 |
63 | Вставить седла, клапаны, пружины, зашплинтовать, установить крышки и закрепить | Комплект | 3 | 0,31 | 0,32 | 0,33 |
64 | Запрессовать гильзу в гидравлический цилиндр | Гильза | 4 | 0,31 | 0,32 | 0,33 |
65 | Вставить поршень со штоком в цилиндр, соединить шатун со штоком | Крышка | 4 | 0,30 | 0,31 | 0,32 |
66 | Установить и закрепить боковые крышки корпуса | Крышка | 3 | 0,22 | 0,23 | 0,24 |
67 | Установить и закрепить крышки цилиндров | Крышка | 3 | 0,26 | 0,27 | 0,28 |
68 | Установить и соединить воздушные колпаки | Колпак | 3 | 0,21 | 0,22 | 0,23 |
69 | Соединить приемный и выкидной патрубки | Соединение | 3 | 0,25 | 0,26 | 0,26 |
70 | Установить кожух (ограждение шкивов) и закрепить | Кожух | 2 | 0,11 | 0,11 | 0,11 |
71 | Установить электродвигатель, отцентровать с маховиком | Насос | 3 | 0,58 | 0,59 | 0,60 |
72 | Опробовать насос с редуктором и после обкатки сдать в эксплуатацию | Насос | 4 | 0,78 | 0,79 | 0,80 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
ХТР-4/100 | ХТР-12/100 | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Отсоединить и снять верхнюю крышку картера | Крышка | 2 | 0,18 | 0,18 |
2 | Отсоединить торцевую крышку картера | Крышка | 2 | 0,15 | 0,19 |
3 | Отсоединить и снять крышки плунжеров | Крышка | 2 | 0,06 | 0,06 |
4 | Отсоединить трубки подачи масла и трубки охлаждения плунжеров | Комплект | 3 | 0,12 | 0,12 |
5 | Разъединить полумуфты сцепления и снять замковое кольцо | Полумуфта | 2 | 0,24 | 0,26 |
6 | Отвернуть сливную пробку, слить масло из картера | Пробка | 1 | 0,17 | 0,19 |
7 | Отвернуть манометр и отсоединить манометрическую трубку | Манометр | 2 | 0,11 | 0,11 |
8 | Отсоединить, вынуть из картера маслохолодильник и маслофильтр | Маслохолодильник, маслофильтр | 3 | 0,12 | 0,13 |
9 | Отсоединить и снять крышки клапанов | Крышка | 2 | 0,05 | 0,06 |
10 | Извлечь при помощи рымболта детали клапана из камер | Комплект | 3 | 0,10 | 0,12 |
11 | Отсоединить плунжеры от ползунов | Плунжер | 3 | 0,26 | 0,29 |
12 | Извлечь поршни (плунжеры) из сальниковых камер | Поршень | 3 | 0,25 | 0,26 |
13 | Отвернуть гайки, снять сальники с плунжеров | Сальник | 2 | 0,14 | 0,16 |
14 | Отсоединить крышки ползунов и сальников | Крышка | 2 | 0,21 | 0,23 |
15 | Выпрессовать сальник из направляющих манжет поршней | Комплект | 2 | 0,07 | 0,08 |
16 | Отсоединить и снять крышки предохранительного клапана, извлечь клапан из камеры | Клапан | 3 | 0,14 | 0,16 |
17 | Открепить, снять и разобрать маслонасос | Маслонасос | 3 | 0,52 | 0,60 |
18 | Открепить и снять шатуны с ползунами | Шатун | 3 | 0,51 | 0,57 |
19 | Разъединить шатуны с ползунами | Шатун | 3 | 0,15 | 0,18 |
20 | Выпрессовать втулки из верхних головок шатунов | Втулка | 3 | 0,17 | 0,18 |
21 | Отсоединить от гидроблока гильзы сальников с фланцами и выпрессовать гильзы | Гильза | 3 | 0,37 | 0,40 |
22 | Выпрессовать направляющие гильзы ползунов из станины насоса | Гильза | 3 | 0,41 | 0,48 |
23 | Отсоединить от гидроблока всасывающий коллектор | Коллектор | 3 | 0,38 | 0,40 |
24 | Отсоединить нагнетательный коллектор | Коллектор | 3 | 0,34 | 0,37 |
25 | Открепить и снять гидроблок от станины насоса | Гидроблок | 3 | 0,75 | 0,90 |
26 | Открепить и снять всасывающие и нагнетательные клапаны | Клапан | 3 | 0,16 | 0,17 |
27 | Расшплинтовать, отвернуть стопорные болты, спрессовать с коленчатого вала обоймы шатунных подшипников | Обойма | 3 | 0,41 | 0,46 |
28 | Открепить и снять крышку левого коренного подшипника | Крышка | 3 | 0,17 | 0,18 |
29 | Открепить и снять крышку правого коренного подшипника | Крышка | 3 | 0,18 | 0,19 |
30 | Спрессовать с коленчатого вала ведомую шестерню | Шестерня | 3 | 0,47 | 0,49 |
31 | Снять регулирующее устройство с коленчатого вала | Регулирующее устройство | 3 | 0,51 | 0,56 |
32 | Отвернуть стопорный болт, спрессовать обойму с левого коренного подшипника и из торца картера | Обойма | 3 | 1,57 | 1,57 |
33 | Вывести коленчатый вал с коренными подшипниками из картера | Коленчатый вал | 3 | 0,55 | 0,55 |
34 | Спрессовать с коленчатого вала коренные подшипники и снять обоймы шатунных подшипников | Комплект | 3 | 0,61 | 0,64 |
35 | Отсоединить от редуктора, снять и разобрать привод маслонасоса | Привод маслонасоса | 3 | 0,19 | 0,20 |
36 | Вывернуть масляный штуцер из редуктора | Штуцер | 3 | 0,06 | 0,07 |
37 | Отсоединить и снять верхнюю крышку редуктора | Крышка | 3 | 0,09 | 0,10 |
38 | Отсоединить и снять верхние крышки подшипников червячного вала | Крышка | 3 | 0,12 | 0,13 |
39 | Отсоединить и снять торцевые крышки подшипников червячного вала | Крышка | 2 | 0,13 | 0,14 |
40 | Вывернуть болт червячной шестерни, снять червячный вал с подшипниками | Червячный вал | 3 | 0,10 | 0,12 |
41 | Спрессовать шарикоподшипники | Подшипник | 3 | 0,26 | 0,26 |
42 | Спрессовать с червячного вала червяк и упорную втулку | Червяк, втулка | 3 | 0,39 | 0,44 |
43 | Отсоединить станину от фундаментной рамы и снять при помощи крана | Станина | 3 | 0,57 | 0,66 |
Ремонт | |||||
44 | Промыть, очистить, протереть детали насоса и редуктора | Насос | 1 | 2,21 | 2,30 |
45 | Составить дефектную ведомость | Насос | 4 | 0,80 | 0,90 |
46 | Очистить от щелочи опорные манжеты сальников шабером, наждачной бумагой и отверстия для охлаждения проволокой (86 отверстий) | Комплект | 2 | 0,40 | 0,40 |
47 | Взаимно притереть седла клапанов и пластины | Комплект | 3 | 0,22 | 0,24 |
48 | Зачистить наждачной бумагой зеркала сальниковых камер, камер клапанов, направляющих гильз, ползунов и др. деталей | Насос | 3 | 1,00 | 1,17 |
49 | Зачистить наждачной бумагой для лабораторной проверки коренные и шатунные шейки коленчатого вала, шатуны, плунжеры (скалки), пальцы шатунов, шатунные болты, червячный вал редуктора и др. детали и узлы | Насос | 3 | 1,82 | 1,91 |
50 | Очистить, промыть и протереть полость картера | Картер | 1 | 0,24 | 0,27 |
51 | Подогнать вкладыши шатунных подшипников по шейкам обойм | Вкладыш | 4 | 0,12 | 0,14 |
52 | Сделать шабером сетку на вкладышах шатунных подшипников для смазки | Вкладыш | 3 | 0,07 | 0,07 |
53 | Развернуть и пришабрить шатунные втулки по пальцу после запрессовки | Втулка | 4 | 0,39 | 0,42 |
54 | Просверлить в шатунных втулках смазочные отверстия | Комплект | 3 | 0,10 | 0,10 |
55 | Подогнать и впрессовать текстолитовые кольца сальников в направляющие (опорные) манжеты (15 колец) | Комплект | 3 | 0,29 | 0,29 |
56 | Опрессовать гидроблок водой | Гидроблок | 3 | 0,20 | 0,21 |
57 | Опрессовать маслохолодильник водой | Маслохолодильник | 3 | 0,11 | 0,11 |
58 | Продуть маслофильтр воздухом | Маслофильтр | 1 | 0,13 | 0,13 |
Сборка | |||||
59 | Установить станину на фундамент при помощи крана, отцентровать и закрепить | Станина | 3 | 0,70 | 0,75 |
60 | Напрессовать на червячный вал упорную втулку и червяк | Втулка, червяк | 3 | 0,43 | 0,49 |
61 | Напрессовать шариковые подшипники на червячный вал | Подшипник | 3 | 0,29 | 0,29 |
62 | Установить червячный вал с подшипниками, завернуть болт червячной шестерни | Вал | 4 | 0,11 | 0,11 |
63 | Установить и закрепить торцевые крышки подшипников червячного вала | Крышка | 3 | 0,13 | 0,14 |
64 | Установить и закрепить верхние крышки подшипников червячного вала | Крышка | 3 | 0,13 | 0,14 |
65 | Установить и закрепить верхнюю крышку редуктора | Крышка | 3 | 0,12 | 0,12 |
66 | Ввернуть масляный штуцер в редуктор | Штуцер | 3 | 0,07 | 0,07 |
67 | Собрать привод маслонасоса, установить и закрепить к редуктору | Привод | 3 | 0,20 | 0,21 |
68 | Поставить обоймы шатунных подшипников, напрессовать на коленчатый вал коренные подшипники | Комплект | 4 | 0,63 | 0,66 |
69 | Установить коленчатый вал с коренными подшипниками в картер при помощи крана | Коленчатый вал | 4 | 0,57 | 0,61 |
70 | Выпрессовать в торец картера обойму, напрессовать обойму на левый коренной подшипник, завернуть стопорный болт | Обойма | 4 | 1,65 | 1,65 |
71 | Установить регулирующее устройство на коленчатый вал | Регулирующее устройство | 4 | 0,33 | 0,36 |
72 | Напрессовать на коленчатый вал ведомую шестерню | Шестерня | 3 | 0,53 | 0,55 |
73 | Установить и закрепить крышку правого коренного подшипника | Крышка | 3 | 0,20 | 0,21 |
74 | Установить и закрепить крышку левого коренного подшипника | Крышка | 3 | 0,19 | 0,20 |
75 | Напрессовать на коленчатый вал обоймы шатунных подшипников, завернуть стопорные болты и зашплинтовать | Обойма | 4 | 0,42 | 0,48 |
76 | Установить и закрепить нагнетательный и всасывающий колпаки | Колпак | 4 | 0,19 | 0,19 |
77 | Установить краном гидроблок на станину | Гидроблок | 4 | 0,77 | 0,92 |
78 | Подсоединить и закрепить нагнетательный коллектор | Коллектор | 3 | 0,38 | 0,41 |
79 | Установить всасывающий коллектор на гидроблок и закрепить | Коллектор | 3 | 0,44 | 0,45 |
80 | Запрессовать направляющие гильзы ползунов и станину насоса | Гильза | 4 | 0,42 | 0,48 |
81 | Запрессовать гильзы сальников с фланцами и присоединить к гидроблоку | Гильза | 3 | 0,40 | 0,43 |
82 | Запрессовать втулки в верхние головки шатунов | Втулка | 3 | 0,21 | 0,22 |
83 | Соединить шатуны с ползунами | Шатун | 3 | 0,20 | 0,24 |
84 | Установить шатуны с ползунами, установить и соединить разъемные головки шатунов с коленчатым валом | Шатун | 4 | 0,63 | 0,69 |
85 | Собрать маслонасос и соединить с коленчатым валом | Маслонасос | 3 | 0,63 | 0,65 |
86 | Установить и закрепить крышку коленчатого клапана | Клапан | 3 | 0,18 | 0,19 |
87 | Запрессовать сальники в направляющие манжеты поршней | Комплект | 3 | 0,08 | 0,09 |
88 | Установить и закрепить крышки ползунов и сальников | Крышка | 3 | 0,15 | 0,17 |
89 | Установить сальники на плунжеры и завернуть гайки | Сальник | 3 | 0,72 | 0,72 |
90 | Установить поршни (плунжеры) в сальниковые камеры | Поршень | 4 | 0,31 | 0,34 |
91 | Соединить плунжеры (скалки) с ползунами | Плунжер | 3 | 0,29 | 0,30 |
92 | Установить детали клапана в камеру | Комплект | 3 | 0,29 | 0,30 |
93 | Установить и закрепить крышки клапанов | Крышка | 3 | 0,08 | 0,09 |
94 | Установить маслофильтр, маслохолодильник и закрепить | Масло-маслохолодильник | 3 | 0,44 | 0,45 |
95 | Подсоединить манометрическую трубку, ввернуть манометр | Манометр | 3 | 0,11 | 0,11 |
96 | Залить масло в картер, завернуть пробку | Пробка | 2 | 0,17 | 0,17 |
97 | Отцентровать насос, соединить полумуфту и надеть замковое кольцо | Муфта | 3 | 0,56 | 0,59 |
98 | Подсоединить трубки подачи масла и трубки охлаждения плунжеров | Комплект | 3 | 0,16 | 0,16 |
99 | Установить и закрепить крышки плунжеров | Крышка | 3 | 0,08 | 0,09 |
100 | Установить и закрепить торцевую крышку картера | Крышка | 3 | 0,35 | 0,35 |
101 | Установить и закрепить верхнюю крышку картера | Крышка | 3 | 0,38 | 0,38 |
102 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,50 | 0,50 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса | |
ПС-4Б | НЖА-22м | ||||
Норма времени в чел.-час на единицу измерения | |||||
Разборка | |||||
1 | Отсоединить раму насоса от кожуха блока разделения | Рама | 3 | - | 0,27 |
2 | Открепить нагнетательный и всасывающий патрубки | Патрубок | 2 | 0,06 | - |
3 | Отключить насос от блока разделения и вынуть из блока | Насос | 3 | - | 0,31 |
4 | Снять крышки клапанов | Крышка | 2 | 0,04 | - |
5 | Заглушить выводные штуцеры насоса заглушками с паронитовыми прокладками | Штуцер | 2 | - | 0,07 |
6 | Отсоединить и снять коробку клапана | Коробка | 3 | 0,07 | - |
7 | Отсоединить цилиндровую группу насоса от механизма движения: (отсоединить шток от крейцкопфа, вынуть крейцкопф из направляющих вместе с шатуном) | Цилиндровая группа | 3 | - | 0,33 |
8 | Отсоединить и снять поршневую коробку: (поршень, два сальниковых болта и две направляющие шпильки) | Поршневая коробка | 3 | 0,19 | - |
9 | Отсоединить цилиндровую группу от рамы насоса | Группа | 3 | - | 0,13 |
10 | Снять крышку сальника и вынуть сальниковую набивку | Сальник | 2 | 0,04 | 0,09 |
11 | Отвернуть гайку сальника, вынуть плунжер в сборе, направляющую втулку с сальниковой набивкой | Плунжер | 3 | - | 0,32 |
12 | Вынуть фонарь с помощью съемника и цилиндр плунжера с кольцом и баббитовой прокладкой | Комплект | 3 | - | 0,30 |
13 | Отсоединить цилиндр от фонаря | Цилиндр | 3 | - | 0,22 |
14 | Отсоединить, вынуть нагнетательный и всасывающий клапаны и разобрать | Клапан | 3 | - | 0,10 |
15 | Отсоединить шатун-крейцкопф от кривошипного вала редуктора и вынуть шатун-крейцкопф | Шатун-крейцкопф | 3 | - | 0,17 |
16 | Отвернуть гайку, снять шайбу, палец кривошипа и втулку, отсоединить крышки игольчатого подшипника и вынуть подшипник из верхней головки шатуна | Подшипник | 3 | - | 0,22 |
17 | Отсоединить нижнюю головку шатуна крейцкопфа, вынуть шайбу, палец, крейцкопф и игольчатый подшипник из нижней головки шатуна | Крейцкопф | 3 | - | 0,19 |
18 | Разъединить полумуфты редукторной коробки и электродвигателя | Муфта | 2 | 0,08 | 0,12 |
19 | Отсоединить и снять крышку редуктора | Крышка | 2 | 0,06 | 0,18 |
20 | Вывернуть привод редуктора и два кольца | Привод | 3 | 0,06 | - |
21 | Отсоединить и снять шайбу с вала червяка и диска редуктора | Редуктор | 3 | - | 0,11 |
22 | Отвернуть пробку и слить масло из редуктора | Редуктор | 1 | - | 0,07 |
23 | Отсоединить и снять корпус редуктора: снять две контрольные направляющие | Корпус | 3 | 0,24 | - |
24 | Отсоединить и снять крышку кривошипного вала редуктора | Крышка | 2 | - | 0,09 |
25 | Отсоединить и снять крышки подшипников | Крышка | 2 | 0,07 | - |
26 | Спрессовать подшипник с ведомого вала | Подшипник | 3 | 0,13 | - |
27 | Вынуть кривошипный вал с червячным колесом, втулками, шарикоподшипниками и крышкой | Кривошипный вал | 3 | - | 0,20 |
28 | Выпрессовать большую шестерню из корпуса редуктора, вынуть направляющий шток | Шестерня | 3 | 0,28 | - |
29 | Отсоединить и снять торцевые крышки редуктора, вынуть червяк с подшипниками и стакан с роликоподшипниками | Комплект | 3 | - | 0,21 |
30 | Спрессовать малую шестерню с двумя подшипниками с ведущего вала | Шестерня | 3 | 0,19 | - |
31 | Отсоединить станину насоса от фундаментной рамы и снять | Станина | 3 | - | 0,27 |
Ремонт | |||||
32 | Промыть детали насоса | Насос | 1 | 0,30 | 0,60 |
33 | Составить дефектную ведомость | Насос | 4 | 0,16 | 0,30 |
34 | Взаимно притереть клапан и седло | Клапан | 3 | 0,15 | 0,17 |
35 | Подогнать баббитовую прокладку по цилиндру плунжера напильником и наждачной бумагой | Прокладка | 3 | - | 0,09 |
36 | Зачистить направляющий шток с поршнем (плунжером) | Шток | 2 | 0,13 | 0,08 |
37 | Подогнать медную прокладку по фонарю плунжера | Прокладка | 3 | - | 0,09 |
38 | Охладить клапаны в жидком азоте до -190 °C и проверить их работу | Клапан | 3 | - | 0,07 |
39 | Зачистить посадочное место коробки клапана | Насос | 3 | 0,11 | - |
Сборка | |||||
40 | Установить станину на фундаментную раму и закрепить | Станина | 3 | - | 0,30 |
41 | Напрессовать малую шестерню и два подшипника на ведущий вал | Комплект | 3 | 0,23 | - |
42 | Вставить стакан с роликоподшипниками, червяк, установить и закрепить торцевые крышки редуктора | Комплект | 4 | - | 0,24 |
43 | Установить корпус редуктора, направляющий шток, впрессовать в корпус редуктора большую шестерню | Редуктор | 4 | 0,29 | - |
44 | Установить на кривошипный вал крышку, шарикоподшипник, втулки, червячное колесо и вставить кривошипный вал | Кривошипный вал | 4 | - | 0,26 |
45 | Напрессовать подшипники на ведомый вал | Подшипник | 3 | 0,15 | - |
46 | Установить и закрепить крышки подшипников | Крышка | 3 | 0,08 | - |
47 | Установить и соединить крышку редуктора вместе с втулкой и стаканом | Крышка | 3 | - | 0,09 |
48 | Установить и закрепить крышку кривошипного вала | Крышка | 3 | - | 0,10 |
49 | Ввести в корпус две контрольные направляющие, установить и закрепить корпус редуктора | Корпус | 3 | 0,26 | - |
50 | Завернуть пробку и залить масло в редуктор | Редуктор | 2 | - | 0,09 |
51 | Установить диск редуктора, шайбу на вал червяка и закрепить | Редуктор | 3 | - | 0,12 |
52 | Ввернуть привод редуктора и два кольца | Привод | 3 | 0,08 | - |
53 | Установить и закрепить крышку редуктора | Крышка | 3 | 0,09 | 0,18 |
54 | Соединить полумуфты редукторной коробки и электродвигателя | Муфта | 3 | 0,10 | 0,14 |
55 | Вставить игольчатый подшипник в нижнюю головку шатуна, крейцкопф, палец, шайбу, соединить крейцкопф с нижней головкой шатуна | Крейцкопф | 4 | - | 0,21 |
56 | Вставить подшипник в верхнюю головку шатуна, соединить крышки игольчатого подшипника, установить втулку и палец кривошипа, надеть шайбу и навернуть гайку | Подшипник | 4 | - | 0,24 |
57 | Вставить шатун-крейцкопф и соединить с кривошипным валом | Шатун-крейцкопф | 4 | - | 0,19 |
58 | Собрать, вставить всасывающий и нагнетательный клапаны и соединить | Клапан | 4 | - | 0,13 |
59 | Установить и закрепить цилиндр на фонаре, выверить соосность | Цилиндр | 4 | - | 0,25 |
60 | Вставить втулку, баббитовую прокладку, фонарь, кольцо и направляющую втулку; уплотнить прокладку накидной гайкой | Комплект | 4 | - | 0,31 |
61 | Собрать плунжер, вставить в цилиндр, собрать сальник и уплотнить нажимной гайкой | Плунжер | 4 | - | 0,34 |
62 | Вставить сальниковую набивку, нажимное кольцо и гайкой уплотнить сальник | Сальник | 3 | 0,13 | 0,17 |
63 | Подсоединить цилиндровую группу к раме насоса | Группа | 3 | - | 0,19 |
64 | Установить и закрепить поршневую коробку, вставить поршень и крышку сальника | Поршневая коробка | 4 | 0,22 | - |
65 | Соединить цилиндровую группу насоса с механизмом движения: вставить крейцкопф в направляющие вместе с шатуном, соединить крейцкопф со штоком | Цилиндровая группа | 4 | - | 0,41 |
66 | Установить и закрепить клапанную коробку | Коробка | 3 | 0,15 | - |
67 | Отглушить выводные штуцеры насоса | Штуцер | 3 | - | 0,07 |
68 | Установить крышки клапанов | Крышка | 3 | - | 0,39 |
69 | Вставить насос в блок разделения и подключить | Насос | 3 | - | 0,39 |
70 | Ввернуть всасывающий и нагнетательный патрубки | Патрубок | 3 | 0,11 | - |
71 | Подсоединить раму насоса к кожуху блока разделения | Рама | 3 | - | 0,34 |
72 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 1,50 | 1,80 |
N п/п | Состав работы | Единица измерения | Разряд работы | Марка насоса ВНП-3 |
Норма времени в чел.-час на единицу измерения | ||||
Разборка | ||||
1 | Снять ограждение с ременной передачи и ремни | Ограждение | 1 | 0,09 |
2 | Отсоединить и снять крышки картера, цилиндра и эксцентрика | Комплект | 2 | 0,45 |
3 | Отвернуть контргайку, крепящую поршень насоса, и вынуть поршень | Поршень | 2 | 0,14 |
4 | Отсоединить и снять боковые крышки корпуса крейцкопфа | Крышка | 3 | 0,12 |
5 | Вывернуть шток поршня из крейцкопфа | Шток | 3 | 0,12 |
6 | Разъединить фланцы на линиях всасывающего и нагнетательного трубопроводов | Фланец | 3 | 0,35 |
7 | Отсоединить маслопроводные трубки (штук 6) | Комплект | 3 | 0,12 |
8 | Спрессовать маховик с коленчатого вала | Маховик | 3 | 0,44 |
9 | Отсоединить и снять боковые крышки подшипников коленчатого вала | Крышка | 2 | 0,12 |
10 | Снять маслоотбойное кольцо подшипника, коленчатого вала, отсоединить и снять крышки корпусов подшипников коленчатого вала | Крышка | 2 | 0,11 |
11 | Отсоединить грундбуксу, вынуть сальник и фонарь | Сальник | 3 | 0,19 |
12 | Отсоединить и выбить палец крейцкопфа, отсоединить и снять рычаг передачи движения эксцентрика к лубрикатору, шток эксцентрика и шток золотника | Комплект | 3 | 0,18 |
13 | Отсоединить и снять лубрикатор и кронштейн лубрикатора | Лубрикатор | 3 | 0,14 |
14 | Отсоединить и снять трубки охлаждения рубашки насоса | Трубка | 2 | 0,36 |
15 | Отсоединить и снять маслопроводы от маслонасоса, открепить муфту передачи движения маслонасоса и снять маслонасос | Маслонасос | 3 | 0,24 |
16 | Разъединить и вынуть шатун насоса | Шатун | 3 | 0,08 |
17 | Открепить и снять эксцентрик с помощью съемника, снять кожух эксцентрика, разобрать эксцентрик | Эксцентрик | 3 | 0,26 |
18 | Отсоединить и снять сетку маслофильтра | Сетка | 2 | 0,07 |
19 | Вынуть из картера коленчатый вал краном | Коленчатый вал | 3 | 0,04 |
20 | Отсоединить и снять крышку золотника, пластинчатую пружину и вынуть золотник | Золотник | 3 | 0,14 |
21 | Открепить переднюю крышку цилиндра, снять цилиндр и спрессовать переднюю крышку цилиндра | Крышка, цилиндр | 3 | 0,49 |
22 | Вывернуть шпильки с передней крышки цилиндра, выбить втулку передней крышки | Шпилька | 3 | 0,05 |
23 | Спрессовать коренные подшипники с коленчатого вала | Подшипник | 2 | 0,17 |
24 | Выбить направляющую втулку штока из станины | Втулка | 3 | 0,02 |
25 | Отсоединить и снять станину от фундаментной рамы | Станина | 3 | 0,27 |
Ремонт | ||||
26 | Очистить уплотнения от старой прокладки: цилиндра, крышки цилиндра, фланцевые соединения и другие детали | Насос | 1 | 0,51 |
27 | Промыть, пропарить, протереть все детали насоса | Насос | 1 | 1,00 |
28 | Составить дефектную ведомость | Насос | 4 | 0,24 |
29 | Зачистить и пришабрить маслоотражательные кольца | Кольцо | 3 | 0,27 |
30 | Зачистить и отшлифовать золотник | Золотник | 3 | 0,19 |
31 | Набить сальник для уплотнения кронштейна со штоком золотника | Сальник | 3 | 0,13 |
32 | Набить сальник для уплотнения крышки цилиндра со штоком поршня | Сальник | 3 | 0,19 |
33 | Зачистить наплавленный баббит в подшипнике шатуна и пришабрить по шейке вала | Подшипник | 4 | 0,73 |
34 | Смазать солидолом прокладки передней и задней крышек цилиндра | Прокладка | 2 | 0,08 |
35 | Разобрать лубрикатор, промыть детали, проверить годность их | Лубрикатор | 3 | 0,40 |
36 | Ремонт лубрикатора: притереть плунжеры, развальцевать трубки, подогнать валик, подшипники скольжения, ниппеля и собрать | Лубрикатор | 3 | 2,10 |
Сборка | ||||
37 | Установить станину на фундаментную раму и закрепить | Станина | 3 | 0,38 |
38 | Запрессовать направляющую втулку штока в станину | Втулка | 3 | 0,04 |
39 | Напрессовать подшипники на коленчатый вал с подогревом в масле | Подшипник | 3 | 0,38 |
40 | Впрессовать втулку в переднюю крышку цилиндра, ввернуть шпильки в корпус цилиндра | Шпилька | 3 | 0,05 |
41 | Напрессовать переднюю крышку цилиндра, установить цилиндр и закрепить | Крышка, цилиндр | 4 | 0,51 |
42 | Вставить золотник, пружину, установить крышку золотника и закрепить | Золотник | 3 | 0,16 |
43 | Установить в картер коленчатый вал | Вал | 4 | 0,04 |
44 | Установить и закрепить сетку маслофильтра | Сетка | 3 | 0,06 |
45 | Собрать эксцентрик, установить кожух эксцентрика и закрепить | Кожух, эксцентрик | 3 | 0,27 |
46 | Вставить и соединять шатун насоса с коленчатым валом | Шатун | 4 | 0,13 |
47 | Установить маслонасос, закрепить муфту передачи движения маслонасосов, соединить маслопроводы | Маслонасос | 3 | 0,26 |
48 | Установить и соединить трубки охлаждения рубашки насоса | Трубка | 3 | 0,44 |
49 | Установить кронштейн лубрикатора, лубрикатор и закрепить | Лубрикатор | 3 | 0,16 |
50 | Установить шток золотника, шток эксцентрика, рычаг передачи движения эксцентрика к лубрикатору, вставить палец крейцкопфа и закрепить | Комплект | 4 | 0,26 |
51 | Вставить фонарь, набить сальник, соединить грундбуксу | 3 | 0,23 | |
52 | Установить и соединить крышки подшипников коленчатого вала, установить маслоотражательное кольцо на коленчатый вал | Крышка | 3 | 0,12 |
53 | Установить и закрепить боковые крышки коленчатого вала | Крышка | 3 | 0,12 |
54 | Напрессовать маховик на коленчатый вал | Маховик | 3 | 0,44 |
55 | Подсоединить маслопроводные трубки (шт. 6) | Трубка | 3 | 0,14 |
56 | Соединить фланцы на линиях всасывающего и нагнетательного трубопроводов | Фланец | 3 | 0,65 |
57 | Ввернуть шток поршня в крейцкопф и закрепить | Шток | 3 | 0,13 |
58 | Установить и закрепить боковые крышки корпуса крейцкопфа | Крышка | 3 | 0,12 |
59 | Ввести поршень в цилиндр и закрепить контргайкой, отрегулировать ход поршня | Поршень | 4 | 0,46 |
60 | Установить и закрепить крышки цилиндра, эксцентрика, картера, золотника | Комплект | 3 | 0,45 |
61 | Надеть ремни, установить и закрепить ограждение ременной передачи | Ограждение | 2 | 0,12 |
62 | Опробовать насос и сдать в эксплуатацию | Насос | 4 | 0,80 |
N п/п | Состав работы | Единица измерения | Разряд работы | Норма времени в чел.-час |
Разборка торцевых уплотнений | ||||
1 | Освободить нажимную гайку, снять уплотняющее кольцо, крышку уплотнения с прокладкой, неподвижную графитовую втулку, вращающуюся втулку (сормайтовое кольцо), упругое резиновое кольцо, расстопорить и снять нажимную втулку, пружину и упорную втулку | Торцевое уплотнение | 3 | 0,45 |
Сборка торцевых уплотнений | ||||
2 | Установить упорную втулку, пружину, нажимную втулку застопорить, вставить упругое резиновое кольцо во вращающуюся втулку (сормайтовое кольцо) и установить на место; надеть неподвижную графитовую втулку, крышку уплотнения с прокладкой, уплотняющие кольца и навернуть нажимную гайку | Торцевое уплотнение | 3 | 0,55 |
Ремонт отдельных деталей торцевых уплотнений | ||||
3 | Разметить, накернить, просверлить, нарезать резьбу на вращающейся втулке (сармайтовое кольцо) | Вращающаяся втулка | 2 | 1,00 |
4 | Притереть вращающуюся втулку на наждачном камне, затем на плите | Вращающаяся втулка | 3 | 1,00 |
5 | Вырезать пазы ножовкой | Втулка | 2 | 0,20 |
6 | Подогнать пружину по торцу уплотнения | Пружина | 2 | 0,40 |
7 | Выпрессовать бронзовую втулку из грундбуксы и запрессовать новую | Втулка | 3 | 0,60 |
8 | Притереть грундбуксу по месту | Грундбукса | 3 | 0,60 |
9 | Просверлить, нарезать резьбу в новых защитных втулках (по 6 отверстий в каждой) | Защитная втулка | 3 | 0,80 |
10 | Вырубить паронтовые прокладки под крышки уплотнения | Комплект | 2 | 0,10 |
11 | Выбить две графитовые втулки из крышки уплотнения | Комплект | 3 | 0,10 |
12 | Изготовить четыре стопора | Комплект | 2 | 0,10 |
N п/п | Тип прокладки | Материал прокладки | Периметр прокладки в мм, до | ||||||||
200 | 300 | 400 | 650 | 900 | 1300 | 1800 | 3000 | 4000 | |||
Норма времени в чел.-час | |||||||||||
1 | Прямоугольная | Картон | 0,02 | 0,04 | 0,05 | 0,07 | 0,09 | 0,12 | 0,15 | 0,18 | 0,23 |
2 | Асбест | 0,03 | 0,05 | 0,07 | 0,08 | 0,10 | 0,13 | 0,17 | 0,22 | 0,27 | |
3 | Клингерит | 0,05 | 0,07 | 0,08 | 0,10 | 0,13 | 0,17 | 0,22 | 0,27 | 0,35 | |
4 | Фасонная | Картон | 0,03 | 0,05 | 0,07 | 0,08 | 0,10 | 0,13 | 0,17 | 0,22 | 0,27 |
5 | Асбест | 0,05 | 0,07 | 0,08 | 0,10 | 0,13 | 0,16 | 0,21 | 0,27 | 0,33 | |
6 | Клингерит | 0,07 | 0,08 | 0,10 | 0,12 | 0,15 | 0,18 | 0,23 | 0,30 | 0,40 | |
N п/п | Тип прокладки | Материал прокладки | Диаметр прокладки в мм, до | |||||||
50 | 70 | 100 | 150 | 200 | 300 | 400 | 600 | |||
Норма времени, в чел.-час | ||||||||||
7 | Круглая | Картон, фетр | 0,03 | 0,05 | 0,07 | 0,08 | 0,10 | 0,12 | 0,15 | 0,18 |
8 | Асбест | 0,05 | 0,07 | 0,08 | 0,10 | 0,12 | 0,15 | 0,17 | 0,20 | |
9 | Клингерит | 0,07 | 0,08 | 0,10 | 0,12 | 0,15 | 0,17 | 0,20 | 0,25 | |
10 | Фетр, войлок | 0,08 | 0,10 | 0,13 | 0,15 | 0,17 | 0,20 | 0,25 | 0,32 | |
N п/п | Длина подшипника в мм, до | Внутренний диаметр в мм, до | |||||||||||||
30 | 50 | 60 | 70 | 80 | 90 | 100 | 120 | 140 | 160 | 180 | 200 | 250 | 300 | ||
Норма времени на подшипник в чел.-час | |||||||||||||||
1 | 50 | - | 0,28 | 0,32 | - | - | - | - | - | - | - | - | - | - | - |
2 | 60 | - | 0,32 | 0,35 | 0,35 | 0,38 | - | - | - | - | - | - | - | - | - |
3 | 80 | - | 0,37 | 0,40 | 0,42 | 0,47 | 0,50 | 0,52 | - | - | - | - | - | - | - |
4 | 100 | - | 0,42 | 0,47 | 0,50 | 0,55 | 0,57 | 0,62 | 0,72 | - | - | - | - | - | - |
5 | 120 | - | - | 0,52 | 0,55 | 0,62 | 0,65 | 0,70 | 0,90 | 1,07 | - | - | - | - | - |
6 | 190 | - | - | - | - | 0,72 | 0,77 | 0,85 | 1,10 | 1,30 | 1,47 | 1,65 | 1,77 | 2,02 | - |
7 | 200 | - | - | - | - | - | - | 0,97 | 1,23 | 1,52 | 1,75 | 1,97 | 2,02 | 2,53 | 2,92 |
8 | 250 | - | - | - | - | - | - | - | 1,50 | 1,75 | 2,00 | 2,20 | 2,35 | 3,00 | 3,50 |
9 | 300 | - | - | - | - | - | - | - | - | - | 2,20 | 2,60 | 2,72 | 3,50 | 3,93 |
10 | 350 | - | - | - | - | - | - | - | - | - | - | 2,75 | 2,98 | 3,93 | 4,62 |
11 | 400 | - | - | - | - | - | - | - | - | - | - | - | 3,20 | 4,25 | 4,87 |
12 | 450 | - | - | - | - | - | - | - | - | - | - | - | - | - | 5,25 |
13 | 500 | - | - | - | - | - | - | - | - | - | - | - | - | - | 5,65 |
N п/п | Длина втулки в мм, до | Внутренний диаметр в мм, до | ||||||||||||||
50 | 60 | 70 | 80 | 90 | 100 | 120 | 140 | 160 | 180 | 200 | 250 | 300 | 350 | 400 | ||
Норма времени на одну втулку в чел.-час | ||||||||||||||||
1 | 50 | 0,12 | 0,14 | - | - | - | - | - | - | - | - | - | - | - | - | - |
2 | 60 | 0,14 | 0,15 | 0,17 | 0,19 | - | - | - | - | - | - | - | - | - | - | - |
3 | 80 | 0,17 | 0,19 | 0,20 | 0,22 | 0,24 | 0,25 | - | - | - | - | - | - | - | - | - |
4 | 100 | 0,19 | 0,22 | 0,24 | 0,25 | 0,27 | 0,29 | 0,32 | - | - | - | - | - | - | - | - |
5 | 120 | - | 0,24 | 0,25 | 0,29 | 0,30 | 0,32 | 0,40 | 0,49 | - | - | - | - | - | - | - |
6 | 160 | - | - | - | 0,32 | 0,35 | 0,39 | 0,49 | 0,59 | 0,67 | 0,74 | 0,80 | 0,90 | - | - | - |
7 | 200 | - | - | - | - | - | 0,44 | 0,55 | 0,69 | 0,79 | 0,89 | 0,90 | 1,14 | 1,30 | - | - |
8 | 250 | - | - | - | - | - | - | 0,67 | 0,79 | 0,90 | 0,99 | 1,06 | 1,35 | 1,57 | - | - |
9 | 300 | - | - | - | - | - | - | - | - | 0,99 | 1,17 | 1,22 | 1,57 | 1,77 | - | - |
10 | 350 | - | - | - | - | - | - | - | - | - | 1,24 | 1,34 | 1,77 | 2,08 | - | - |
11 | 400 | - | - | - | - | - | - | - | - | - | - | 1,44 | 1,92 | 2,20 | - | - |
12 | 450 | - | - | - | - | - | - | - | - | - | - | - | - | 2,37 | - | - |
13 | 500 | - | - | - | - | - | - | - | - | - | - | - | - | 2,55 | - | - |
Диаметр в мм, до | Припуск в мм, до | |||||||
0,10 | 0,15 | 0,20 | 0,25 | 0,30 | 0,35 | 0,40 | 0,45 | |
Коэффициент K | ||||||||
100 | 1,00 | 1,10 | 1,15 | 1,20 | - | - | - | - |
200 | - | 1,00 | 1,05 | 1,10 | 1,15 | - | - | - |
300 | - | - | 1,00 | 1,05 | 1,10 | 1,15 | - | - |
400 | - | - | - | 1,00 | 1,05 | 1,10 | 1,15 | - |
500 | - | - | - | - | 1,00 | 1,05 | 1,10 | 1,15 |
N п/п | Длина подшипника, мм, до | Внутренний диаметр подшипников в мм, до | ||||||||||||||
40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | ||
Норма времени на подшипник в чел.-час | ||||||||||||||||
1 | 70 | 0,80 | 0,90 | 0,90 | - | - | - | - | - | - | - | - | - | - | - | - |
2 | 100 | 0,90 | 1,00 | 1,10 | 1,20 | 1,30 | 1,40 | - | - | - | - | - | - | - | - | - |
3 | 125 | 1,00 | 1,10 | 1,30 | 1,40 | 1,50 | 1,60 | 1,70 | - | - | - | - | - | - | - | - |
4 | 150 | 1,10 | 1,30 | 1,40 | 1,50 | 1,60 | 1,80 | 1,90 | 2,10 | - | - | - | - | - | - | - |
5 | 175 | - | - | - | 1,60 | 1,80 | 1,90 | 2,00 | 2,10 | 2,20 | - | - | - | - | - | - |
6 | 200 | - | - | - | 1,70 | 1,90 | 2,10 | 2,20 | 2,30 | 2,50 | 2,60 | 2,70 | - | - | - | - |
7 | 250 | - | - | - | - | 2,10 | 2,20 | 2,40 | 2,50 | 2,60 | 2,70 | 2,90 | 3,00 | - | - | - |
8 | 300 | - | - | - | - | - | 2,30 | 2,50 | 2,60 | 2,70 | 2,80 | 3,00 | 3,10 | 3,20 | - | - |
9 | 350 | - | - | - | - | - | - | 2,60 | 2,70 | 2,90 | 3,10 | 3,20 | 3,30 | 3,40 | 3,50 | - |
10 | 400 | - | - | - | - | - | - | - | 2,90 | 3,10 | 3,20 | 3,30 | 3,40 | 3,50 | 3,60 | 3,70 |
N п/п | Длина шпонки, мм, до | Сечение шпонки в мм | ||||||||||||
5 x 5 | 8 x 7 | 10 x 8 | 14 x 9 | 16 x 10 | 18 x 10 | 24 x 14 | 28 x 16 | 32 x 18 | 40 x 22 | 50 x 28 | 60 x 32 | 70 x 36 | ||
Норма времени в чел.-час | ||||||||||||||
1 | 30 | 0,03 | 0,05 | 0,07 | - | - | - | - | - | - | - | - | - | - |
2 | 60 | 0,05 | 0,07 | 0,08 | 0,09 | - | - | - | - | - | - | - | - | - |
3 | 80 | 0,07 | 0,08 | 0,09 | 0,10 | 0,12 | - | - | - | - | - | - | - | - |
4 | 100 | - | 0,09 | 0,10 | 0,12 | 0,13 | 0,17 | - | - | - | - | - | - | - |
5 | 150 | - | - | 0,12 | 0,13 | 0,17 | 0,20 | 0,22 | 0,25 | - | - | - | - | - |
6 | 200 | - | - | - | 0,17 | 0,20 | 0,25 | 0,27 | 0,32 | 0,35 | 0,38 | - | - | - |
7 | 250 | - | - | - | - | 0,25 | 0,27 | 0,32 | 0,35 | 0,42 | 0,45 | 0,48 | - | - |
8 | 300 | - | - | - | - | - | 0,32 | 0,37 | 0,40 | 0,45 | 0,48 | 0,50 | 0,55 | - |
9 | 350 | - | - | - | - | - | - | 0,40 | 0,45 | 0,48 | 0,50 | 0,55 | 0,60 | 0,65 |
10 | 400 | - | - | - | - | - | - | - | 0,48 | 0,50 | 0,55 | 0,60 | 0,65 | 0,70 |
11 | 450 | - | - | - | - | - | - | - | - | 0,55 | 0,60 | 0,65 | 0,70 | 0,75 |
12 | 500 | - | - | - | - | - | - | - | - | - | 0,70 | 0,75 | 0,80 | 0,85 |
Номер позиции | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
Диаметр рабочего колеса в мм, до | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 |
Норма времени на колесо в чел.-час | 0,60 | 1,00 | 1,30 | 1,70 | 2,00 | 2,40 | 2,80 | 3,30 | 3,80 | 4,30 | 4,80 |
Вес насоса в кг, до | На открепление и снятие насоса | На установку и закрепление насоса | На центровку насоса с электродвигателем | Вес насоса в кг, до | На открепление и снятие насоса | На установку и закрепление насоса | На центровку насоса с электродвигателем |
Норма времени в чел.-час | Норма времени в чел.-час | ||||||
50 | 0,20 | 0,30 | 0,70 | 500 | 1,40 | 1,60 | 2,00 |
100 | 0,30 | 0,40 | 0,70 | 600 | 1,60 | 1,80 | 2,50 |
150 | 0,50 | 0,60 | 1,00 | 700 | 1,60 | 1,80 | 2,50 |
200 | 0,60 | 0,70 | 1,50 | 800 | 1,80 | 2,10 | 2,50 |
250 | 0,70 | 0,90 | 1,50 | 900 | 1,80 | 2,10 | 2,50 |
300 | 0,90 | 1,00 | 1,50 | 1000 | 2,00 | 2,40 | 3,00 |
400 | 1,20 | 1,30 | 1,50 | ||||
Марка насоса | Подача, м3/час | Полный набор, м | Число оборотов в минуту | Рекомендуемая мощность электродвигателя, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса, мм | |||
Длина | Ширина | Высота | |||||||||
входного | напорного | ||||||||||
4Н-5x4 | 18 - 60 | 219 - 264 | 2950 | 50 | 100 | 80 | 1085 | 510 | 1140 | 810 | 180 - 220 |
5Н-5x4 | 45 - 95 | 328 - 378 | 2950 | 50 - 125 | 25 | 75 | 1917 | 650 | 1185 | 1062 | 210 - 265 |
4НГ-5x4 | 20 - 60 | 219 - 260 | 2950 | 50 - 90 | 98 | 73 | 1727 | 830 | 823 | 1564 | 180 - 220 |
6Н-10x4 | 80 - 180 | 279 - 330 | 2950 | 90 - 125 | 148 | 98 | 2135 | 760 | 1540 | 1750 | 210 - 258 |
5НГ-6x4 | 50 - 95 | 328 - 378 | 2950 | 50 - 125 | 125 | 75 | 2042 | 950 | 903 | 1960 | 210 - 265 |
8НМКx4 | 300 - 450 | 165 - 235 | 1450 | 295 - 359 | 250 | 200 | 1965 | 1155 | - | 2800 | 375 |
3В-200x4 | 250 - 540 | 128 - 240 | 1450 | 250 - 350 | 250 | 200 | 2320 | 1155 | 1672 | 2980 | 445 |
6НГ-10x4 | 80 - 180 | 279 - 330 | 2950 | 90 - 125 | 148 | 98 | 2265 | 1060 | 1030 | 3053 | 210 - 258 |
5КС-5x4 | 36 - 50 - 60 | 121 - 115 - 109 | 1480 | 40,0 | 125 | 80 | 1795 | 615 | 960 | 1018 | 300 |
2,5КС-5x4 | 8 - 10, 8 - 10 | 113 - 108 - 102 | 2900 | 10,0 | 70 | 40 | 1174 | 425 | 790 | 260 | 155 |
8МД-6x5 | 180 | 570 | 2950 | 500 | 200 | 150 | 2570 | 1030 | 1765 | 4327 | 320 |
8НГД-9x3 | 120 - 350 | 262 - 325 | 2950 | 0<...> - 300 | 198 | 148 | 2443 | 1450 | 1185 | 4585 | 210 - 315 |
4Н-5x8 | 25 - 55 | 363 - 477 | 2950 | 25 - 90 | 100 | 64 | 2362 | 1040 | 920 | 2990 | 180 - 220 |
5Н-5x8 | 40 - 100 | 600 - 756 | 2950 | 125 | 125 | 73 | 2824 | 1040 | 1140 | 3910 | 224 - 275 |
Марка насоса | Подача, м3/час | Полный напор, м | Число оборотов в минуту | Рекомендуемая мощность электродвигателя, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса, мм | |||
входного | напорного | Длина | Ширина | Высота | |||||||
4НМКx2 | 176 - 180 | 120 - 165 | 2950 | 95 - 135 | 150 | 100 | 1060 | 640 | - | 320 | - |
4НГ-5x2 | 30 - 55 | 110 - 128 | 2950 | 18 - 50 | 98 | 77 | 1372 | 630 | 685 | 360 | 175 - 220 |
4Н-5x2 | 25 - 55 | 55 - 66 | 1475 - 2950 | 5,5 - 21,5 - 50 | 100 | 60 | 1200 | 490 | 645 | 400 | 175 - 220 |
5НГ-5x2 | 30 - 100 | 190 - 210 | 2950 | 55 - 90 | 125 | 75 | 1405 | 630 | 590 | 485 | 224 - 275 |
5Н-5x2 | 10 - 100 | 190 - 210 | 1475 - 2950 | 5,5 - 90 - 125 | 125 | 75 | 1382 | 680 | 655 | 510 | 260 - 275 |
6Н-7x2 | 90 - 140 | 208 - 226 | 1475 - 2950 | 16 - 90 - 125 | 150 | 100 | 1560 | 675 | 730 | 710 | 274 - 290 |
6НГ-7x2 | 75 - 140 | 208 - 226 | 2950 | 50 - 125 | 150 | 100 | 1374 | 640 | 775 | 730 | 235 - 290 |
8НД-9x2 | 150 - 320 | 85 - 145 | 2950 | 50 - 90 | 200 | 150 | 1780 | 730 | 1165 | 795 | 190 - 235 |
31В-200x2 | 250 - 540 | 64 - 120 | 1450 | 125 - 175 | 250 | 200 | 1640 | 1155 | 988 | 1550 | 445 |
10НМК-x2 | 720 - 1000 | 170 - 182 | 1450 | 470 - 650 | 350 | 250 | 1962 | 1140 | 1298 | 2425 | 546 - 590 |
3КС-6x2 | 16 - 27 | 50 - 66,5 | 2900 | 10 - 10 - 10 | 70 | 50 | 1043 | 345 | 565 | 211 | 170 |
5КС-5x2 | 30 - 50 - 65 | 54 - 61,5 | 1450 | 20 | 125 | 80 | 1462 | 660 | 1172 | 600 | 310 |
40ДЕМx2 | 16 | 70 | 2900 | 14 | 80 | 50 | 1200 | 450 | 350 | 350 | - |
Марка насоса | Подача, м3/час | Полный напор, м | Число оборотов в минуту | Рекомендуемая мощность электродвигателя, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса, мм | |||
входного | напорного | Длина | Ширина | Высота | |||||||
4НДв | 90 - 180 | 22 - 104 | 1450 - 2950 | 14 - 75 | 150 | 100 | 877 | 640 | 551 | 180 | 265 - 280 |
6НДс | 216 - 330 | 60 - 80 | 2950 | 75 - 100 | 200 | 150 | 921 | 725 | 568 | 250 | 230 - 242 |
5НДв | 126 - 250 | 26 - 40 | 1450 | 20 - 40 | 150 | 125 | 980 | 799 | 613 | 270 | 300 - 350 |
6НДв | 216 - 360 | 33 - 49 | 1450 | 40 - 75 | 200 | 150 | 900 | 966 | 695 | 300 | 360 - 405 |
8НД-6x1 | 100 - 210 | 98 - 106 | 2950 | 25 - 90 | 200 | 125 | 1308 | 680 | 700 | 330 | 225 - 280 |
8НГД-6x1 | 110 - 210 | 98 - 106 | 2950 | 18 - 90 | 200 | 100 | 1304 | 655 | 580 | 538 | 225 - 280 |
10НГД-9x1 | - | - | 2950 | 18 - 90 | 250 | 100 | - | - | - | - | - |
12Д-19 | 540 - 930 | 11,5 - 24 | 1450 | 40 - 75 | 300 | 250 | 1190 | 840 | 845 | 542 | 275 - 300 |
10Д-6 | 380 - 600 | 46 - 70 | 1450 | 115 - 135 | 250 | 150 | 1118 | 950 | 783 | 733 | 432 - 465 |
10Д-9 | 300 - 600 | 25,4 - 45 | 1450 | 55 - 75 | 250 | 200 | 1108 | 940 | 798 | 650 | 325 - 366 |
12Д-13 | 500 - 1000 | 21 - 39,5 | 1450 | 75 - 100 | 300 | 200 | 1111 | 1060 | 755 | 650 | 320 - 365 |
10НД-6x1 | 210 - 500 | 35 - 65 | 1450 | 45 - 85 | 250 | 150 | 1314 | 900 | 870 | 790 | 348 - 435 |
8НДв | 400 - 720 | 28 - 94 | 960 - 1450 | 55 - 240 | 250 | 200 | 1135 | 1258 | 893 | 838 | 470 - 525 |
12Д-9 | 500 - 950 | 27, 61,5 | 1450 | 100 - 170 | 300 | 250 | 1270 | 1180 | 790 | 900 | 355 - 432 |
12Д-6 | 600 - 930 | 62 - 97 | 1450 | 225 - 300 | 300 | 200 | 1387 | 1220 | 914 | 950 | 495 - 546 |
12НДс | 600 - 1260 | 18 - 70 | 960 - 1450 | 55 - 270 | 350 | 300 | 1365 | 1392 | 1085 | 1180 | 400 - 546 |
14НДс | 800 - 1800 | 32 - 96 | 960 - 1450 | 100 - 500 | 400 | 350 | 1738 | 1645 | 1187 | 1592 | 480 - 540 |
16НДн | 1350 - 1980 | 10 - 31 | 750 - 960 | 55 - 140 | 500 | 400 | 1537 | 1350 | 1285 | 1650 | 410 - 460 |
14Д-6 | 800 - 1700 | 90 - 137 | 1450 | 500 - 650 | 350 | 200 | 1865 | 1240 | 1122 | 2110 | 610 - 660 |
20Д-6 | 1350 - 2300 | 76 - 107,5 | 970 | 650 - 900 | 500 | 300 | 2072 | 1550 | 1405 | 2150 | 745 - 855 |
20НДн | 2000 - 3240 | 13,5 - 32 | 730 - 960 | 110 - 350 | 600 | 500 | 2072 | 1760 | 1540 | 3000 | 490 - 550 |
18НДс | 1980 - 2700 | 34 - 58 | 730 - 960 | 225 - 520 | 500 | 450 | 2130 | 2080 | 1500 | 3300 | 700 |
24НДн | 3800 - 5000 | 13 - 26 | 585 - 730 | 165 - 450 | 800 | 600 | 2316 | 2150 | 1943 | 5000 | 615 - 690 |
32Д-19 | 3300 - 6500 | 10,5 - 33 | 585 - 730 | 220 - 590 | 800 | 600 | 2316 | 2150 | 1943 | 5090 | 680 - 740 |
22НДс | 3600 - 4700 | 52 - 90 | 730 - 960 | 600 - 1350 | 700 | 500 | 2370 | 2260 | 1811 | 5500 | 860 |
24НДс | 5200 - 6500 | 51 - 79 | 600 - 750 | 850 - 1600 | 800 | 600 | 2840 | 2695 | 2294 | 8000 | 990 |
20НДс | 2700 - 3420 | 39 - 71 | 730 - 960 | 340 - 800 | 800 | 500 | 2104 | 2300 | 1690 | 4210 | 765 |
Марка насоса | Подача, м3/час | Полный напор, м | Число оборотов в минуту | Рекомендуемая мощность электродвигателя, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса, мм | |||
длина | ширина | высота | |||||||||
входного | напорного | ||||||||||
1 1/2К-6 | 4,5 - 13,5 | 8,8 - 20,3 | 2900 | 1 - 1,7 | 40 | 32 | 398 | 214 | 238 | 25 | 128 |
2К-9 | 10 - 22 | 10,3 - 21 | 2900 | 1,7 - 2,8 | 50 | 40 | 408 | 227 | 253 | 27 | 129 |
2К-6 | 10 - 30 | 16,4 - 34,5 | 2900 | 2,8 - 4,5 | 50 | 40 | 434 | 278 | 295 | 35 | 162 |
3К-9 | 25 - 54 | 7 - 12,5 | 2900 | 4,5 - 7 | 80 | 50 | 485 | 280 | 309 | 42 | 168 |
4К-18 | 50 - 100 | 14,3 - 25,7 | 2900 | 7 | 100 | 80 | 491 | 292 | 343 | 45 | 148 |
3К-6 | 30 - 70 | 30 - 62 | 2900 | 10 - 20 | 80 | 50 | 768 | 344 | 410 | 92 | 218 |
4К-12 | 60 - 120 | 28 - 37,7 | 2900 | 14 | 100 | 80 | 768 | 362 | 400 | 99 | 174 |
4К-8 | 70 - 120 | 36 - 59 | 2900 | 20 - 28 | 100 | 70 | 768 | 387 | 410 | 101 | 218 |
4К-6 | 65 - 135 | 61 - 98 | 2900 | 40 - 55 | 100 | 70 | 790 | 434 | 440 | 117 | 272 |
6К-12 | 95 - 200 | 12,6 - 22,7 | 1450 | 10 - 14 | 150 | 100 | 797 | 492 | 486 | 135 | 264 |
32 - 108 | 9,7 - 46,5 | 1450 - 2940 | 2,8 - 28 | 80 | 65 | 810 | 310 | 425 | 138 | 195 | |
6К-8 | 110 - 190 | 18 - 36,5 | 1450 | 20 - 28 | 150 | 100 | 830 | 531 | 538 | 152 | 328 |
8К-18 | 200 - 360 | 12,7 - 20,7 | 1450 | 20 | 200 | 150 | 850 | 562 | 559 | 160 | 268 |
8К-12 | 200 - 340 | 21,8 - 32 | 1450 | 28 - 40 | 200 | 125 | 850 | 588 | 575 | 179 | 315 |
4НФ | 72 - 180 | 10 - 26 | 975 - 1450 | 7 - 20 | 100 | 100 | 1048 | 475 | 580 | 240 | 300 |
4НК-5x1 | 30 - 60 | 55 - 66 | 2950 | 25 | 100 | 60 | 960 | 400 | 665 | 250 | 180 - 220 |
5НК-5x1 | 40 - 100 | 98 - 112 | 2950 | 50 | 125 | 75 | 960 | 400 | 725 | 255 | 223 - 272 |
5НК-9x1 | 50 - 95 | 45 - 56 | 2950 | 50 | 125 | 75 | 1006 | 400 | 670 | 260 | 170 - 210 |
6НК-9x1 | 70 - 140 | 58 - 75 | 2950 | 23 - 35 | 150 | 100 | 995 | 400 | 675 | 260 | 255 - 240 |
4НГК-5x1 | 30 - 60 | 55 - 66 | 2950 | 18 - 50 | 100 | 60 | 1206 | 620 | 482 | 266 | 180 - 220 |
6НК-6x1 | 60 - 120 | 115 - 128 | 2950 | 50 | 150 | 100 | 980 | 400 | 745 | 275 | 250 - 305 |
5НГК-5x1 | 40 - 100 | 98 - 112 | 2950 | 18 - 50 | 125 | 75 | 1236 | 620 | 542 | 310 | 223 - 275 |
6НГК-9x1 | 70 - 140 | 58 - 75 | 2950 | 18 - 50 | 150 | 100 | 1105 | 620 | 492 | 300 | 195 - 240 |
6НГК-6x1 | 60 - 120 | 115 - 128 | 2950 | 18 - 70 | 150 | 100 | 1228 | 620 | 745 | 519 | 250 - 305 |
6НФ | 352 - 504 | 20 - 24 | 960 | 40 - 52 | 150 | 150 | 1432 | 862 | 885 | 770 | 450 |
8НФ | 432 - 864 | 29 - 35 | 960 | 95 - 115 | 200 | 200 | 1682 | 1000 | 1086 | 1000 | 540 |
СНВ-100-26 | 100 | 28 | 2900 | 20 - 28 | 100 | 80 | 790 | 500 | 480 | 180 | 259 |
100-SLS-350 | 100 | 28 | 2900 | 20 - 28 | 100 | 80 | 768 | 387 | 410 | 210 | 218 |
40SLC-250 | 90 | 14,3 | 1450 | 2,8 | 50 | 40 | 550 | 290 | 305 | 140 | 168 |
KPS-40/2706 | 30 | 90 | 2960 | 10 | 50 | 40 | 850 | 380 | 460 | 200 | 218 |
KPS-26/60 | 3 - 20 | 21 | 2900 | 3,5 | 32 | 25 | 720 | 300 | 190 | - | - |
KPS-32/150 | 10 - 30 | 24 - 34 | 2900 | 5,0 | 40 | 32 | 800 | 350 | 210 | - | - |
H-CHS-4-C-5 | 30 | 68 | 2900 | 12 | 80 | 50 | 1100 | 350 | 375 | - | 214 |
Н-СНС-4-С-5 | 11 | 54 | 2900 | 12 | 50 | 50 | 950 | 400 | 400 | 170 | 214 |
SC(ISC) | 12 | 70 | 2980 | 14 | 50 | 50 | 1250 | 370 | 540 | 300 | - |
80CSH-S | 30 | 50 | 2900 | 16 | 100 | 80 | 1375 | 450 | 585 | 2 | 312 |
150NCU | 160 | 45 | 2900 | 42 | 150 | 125 | 1500 | 450 | 750 | 750 | - |
Байрон-Джексон | 138 | 245 | 965 | 60 | 200 | 200 | 1530 | 600 | 620 | - | 300 |
32NED-150 | 6 | 28 | 2820 | 4,5 | 40 | 40 | 740 | 420 | 310 | 74 | 158 |
АСР-25-3/2-13 | 49 | 3000 | 14 | 80 | 50 | 1200 | 490 | 650 | 385 | - | |
АСР-17-3/2 | 6,5 | 34 | 3000 | 20 | 80 | 50 | 1200 | 490 | 550 | 450 | - |
АСР-17-2 | 12 | 15 | 2900 | 4,1 | 50 | 50 | 1200 | 490 | 550 | 360 | - |
АСР-20-6/4 | 150 | 35 | 2900 | 47 | 150 | 100 | 1250 | 520 | 645 | 650 | - |
АСРО-17-3/2 | 5 | 40 | 3000 | 20 | 80 | 50 | 1200 | 490 | 550 | 450 | - |
АСР-25-3/2 | 13 | 49 | 3000 | 14 | 80 | 50 | 1200 | 490 | 650 | 385 | - |
АСР-17-3/2 | 6,5 | 34 | 3000 | 20 | 80 | 50 | 1200 | 490 | 550 | 450 | - |
HV-32,5-15 | 150 | 25 | 1455 | 34 | 150 | 150 | 1400 | 580 | 617 | 450 | - |
НО-20-5 | 5 | 30 | 3000 | 10,2 | 50 | 50 | 930 | 400 | 400 | 150 | - |
ЛЗФ-70 | 4,2 | 354 | 950 | 6,0 | 38 | 32 | 266 | 190 | 200 | 26 | - |
ЛЗФ-100 | 10,0 | 70 | 650 | 7,4 | 38 | 32 | 218 | 112 | 112 | 40 | 100 |
ЗКЛ-7 | 18,0 | 25 | 1450 | 2,6 | 60 | 60 | 425 | 220 | - | 40 | - |
ЗКЛ-12 | |||||||||||
КН-15/40 | 40,0 | 15 | 1450 | 5,0 | 80 | 50 | 620 | 560 | 480 | 295 | 300 |
С-204 | 120 | 20 | 1440 | 7,0 | 100 | 100 | 1530 | 690 | 1185 | 420 | 250 |
С-245 | 120 | 20 | 1500 | - | 100 | 100 | 1850 | 850 | 1200 | 560 | - |
НКУ-90 | 90 | 30 | 1450 | 21,5 | 150 | 100 | 1290 | 750 | 750 | 578 | 340 |
Марка насоса | Подача, м3/час | Полный напор, м | Число оборотов в минуту | Рекомендуемая мощность электродвигателя, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса, в мм | |||
Длина | Ширина | Высота | |||||||||
входной | напорный | ||||||||||
МС-30 | 22 - 30 - 45 | 36 - 270 | 2950 | 7,5 - 40 | 80 | 80 | 839 - 1407 | 450 | 430 | 185 - 409 | 157 |
МСГ-30 | 22 - 30 - 45 | 36 - 270 | 2950 | 7,5 - 40 | 80 | 80 | 839 - 1407 | 450 | 430 | 185 - 409 | 157 |
МС-50 | 40 - 50 - 70 | 54 - 270 | 2950 | 16 - 80 | 80 | 80 | 870 - 1510 | 500 | 500 | 220 - 520 | 180 |
МС-70 | 50 - 70 - 85 | 40 - 340 | 2950 | 16 - 80 | 80 | 80 | 870 - 1510 | 500 | 500 | 220 - 520 | 180 |
КСМ-30 | 30 - 35 - 42 | 50 - 250 | 1400 | 11,7 - 68 | 125 | 100 | 1080 - 1840 | 660 | 660 | 557 - 1165 | 280 |
КСМ-50 | 36 - 50 - 65 | 56,5 - 284 | 1450 | 16 - 85 | 125 | 100 | 1080 - 1840 | 660 | 660 | 557 - 1165 | 290 |
КСМ-70 | 45 - 70 - 97,5 | 57,2 - 286 | 1450 | 21,6 - 110 | 125 | 100 | 1080 - 1840 | 660 | 660 | 557 - 1165 | 290 |
КСМ-100 | 100 - 100 - 150 | 61,5 - 307,5 | 1450 | 29 - 190 | 200 | 150 | 1495 - 2415 | 820 | 800 | 971 - 2065 | 310 |
КСМ-150 | 100 - 150 - 175 | 60 - 330 | 1450 | 45 - 220 | 200 | 150 | 1495 - 2815 | 820 | 800 | 971 - 2065 | 315 |
МС-100 | 85 - 100 - 150 | 84 - 307,5 | 2950 | 47 - 270 | 125 | 125 | 1142 - 1901 | 600 | 620 | 430 - 1020 | 230 |
МС-150 | 120 - 150 - 200 | 120 - 780 | 2950 | 90 - 500 | 150 | 150 | 1180 - 1980 | 680 | 705 | 622 - 1521 | 260 |
6МС-6 | 120 - 160 - 225 | 74 - 470 | 1475 | 56 - 371,5 | 150 | 150 | 1125 - 1965 | 630 | 710 | 629 - 1610 | 365 |
8МС-7 | 220 - 300 - 400 | 98 - 660 | 1475 | 148,5 - 850 | 200 | 200 | 1365 - 2325 | 810 | 830 | 1127 - 2575 | 435 |
АЯПЗ-150 | 150 - 200 - 295 | 116 - 638 | 1450 | 95 - 700 | 150 | 150 | 1380 - 2415 | 885 | 830 | 1380 - 2950 | - |
АЯПЗ-200 | - | - | 1450 | - | - | - | - | - | - | - | - |
АЯПЗ-300 | 240 - 300 - 358 | 124 - 682 | 1450 | 160 - 900 | 200 | 200 | 1440 - 2655 | 865 | 830 | 1495 - 3325 | 270 |
2В-250x2 | 540 | 120 | 1450 | 220 | 800 | 250 | 1655 | 360 | 960 | 1303 | 145 |
4П-5x6 | 55 | 513 | 2950 | 185 | 100 | 70 | 1733 | 950 | 900 | 1440 | 260 |
4П-5x8 | 65 | 640 | 2950 | 220 | 100 | 70 | 1937 | 950 | 900 | 1970 | 260 |
5П-6x8 | 75 | 690 | 2950 | 350 | 125 | 100 | 1937 | 950 | 900 | 1970 | 260 |
НМ-125-ЗД | 150 | 55 | 2900 | 40 | 150 | 125 | 1400 | 950 | 1000 | - | 270 |
12НА-9x4 | 50 | 50 | 1470 | 15 | 150 | 100 | 2262 | 400 | - | 645 | 210 |
Помона | 770 | 50 | 1460 | 88 | 300 | 250 | 5725 | 550 | - | 2770 | 450 |
HZ-1251 | 16 - 20 | 32 | 1500 | 8 | 125 | 100 | 774 | 430 | 580 | 185 | 279 |
HZ-702 | 6 - 10 | 24 | 1500 | 4,5 | 75 | 75 | 684 | 360 | 400 | 143 | 199 |
А-3615-ККР | 4,8 | 16 | 1500 | 1,7 | 60 | 50 | 578 | 290 | 280 | 262 | 140 |
L-6232-KKM | 720 | 60 | 1500 | 28 | 100 | 100 | 1165 | 570 | 818 | 425 | 290 |
НО-40x5 | 8 | 12 | 2900 | 5 | 50 | 40 | 600 | 250 | 300 | - | 110 |
KSB-WL | 3 | 82 | 2900 | 7 | 50 | 40 | 1000 | 400 | 360 | 150 | 150 |
KSB-ETA | 4 | 15 | 1420 | 1,4 | 82 | 82 | 900 | 500 | 500 | 150 | 240 |
KSB-WK | 25 | 160 | 2900 | 10 | 200 | 200 | 1000 | 500 | 620 | 300 | 300 |
НЕС-30x2-10/6 | 50 | 50 | 1450 | 20 | 100 | 60 | 1400 | 590 | 640 | 550 | - |
СР-25x2-3/2 | 25 | 200 | 3000 | 7,5 | 80 | 50 | 2000 | 724 | 700 | 580 | - |
4НКБ-3 | 60 - 90 | 50 - 36 | 1450 | - | 100 | 100 | 1109 | 700 | - | 316 | 245 |
4НКБ-4 | 60 - 90 | 67 - 48 | 1450 | - | 100 | 100 | 1220 | 700 | - | 450 | 245 |
АТН-10-1-11 | 70 | 80 | 1450 | 40 | 250 | 150 | 8465 | - | - | 4546 | 210 |
КВН-55-70 | 70 - 80 | 800 - 660 | 2950 | 300 | 125 | 75 | 2304 | 1070 | 1290 | 6200 | - |
КВН-55-120 | 80 - 120 | 800 - 700 | 2950 | 500 | 200 | 150 | 2793 | 1620 | 1640 | 6900 | 300 |
КВН-55-180 | 160 - 180 | 800 - 700 | 2950 | 500 | 200 | 150 | 2796 | 1620 | 1640 | 9800 | 300 |
Марка насоса | Подача, м3/час | Полный напор, м | Число оборотов в минуту | Рекомендуемая мощность электродвигателей, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса, мм | |||
Длина | Ширина | Высота | |||||||||
входного | напорного | ||||||||||
3/23 | 5-19 | 10,3 - 15,5 | 1450 | 1,5 - 2,1 | 30 | 30 | 765 | 430 | 470 | 134 | 230 |
3/25 | 6 - 20 | 11,8 - 18,0 | 1450 | 2,0 - 2,7 | 30 | 30 | 765 | 430 | 470 | 134 | 250 |
5/23 | 15 - 23 | 9 - 12 | 1450 | 2,8 - 4,5 | 50 | 50 | 760 | 430 | 470 | 145 | 230 |
5/25 | 18 - 32 | 10,3 - 13,5 | 1450 | 4,5 - 7,0 | 50 | 50 | 760 | 430 | 470 | 145 | 250 |
6/27 | 25 - 65 | 11,5 - 20,5 | 1450 | 10 - 14 | 60 | 60 | 765 | 465 | 535 | 172 | 270 |
6/30 | 30 - 70 | 15,5 - 24,5 | 1450 | 14 - 20 | 60 | 60 | 765 | 65 | 535 | 172 | 300 |
8/32 | 45 - 110 | 15 - 24 | 1450 | 14 - 21,5 | 80 | 80 | 876 | 570 | 650 | 225 | 320 |
8/35 | 50 - 120 | 10,5 - 30 | 1450 | 20 - 29 | 80 | 80 | 875 | 570 | 650 | 225 | 350 |
10/35 | 90 - 234 | 17 - 29,2 | 1450 | 28 - 40 | 100 | 100 | 935 | 570 | 610 | 240 | 350 |
10/35 | 90 | 30 | 1450 | 29 | 100 | 100 | 980 | 550 | 650 | 316 | 350 |
20/28 | 100 - 250 | 18 - 10 | 1450 | 20 | 200 | 200 | 285 | 590 | 615 | 365 | 280 |
20/35 | 100 - 250 | 26 - 20 | 1450 | 40 | 200 | 200 | 985 | 590 | 615 | 370 | 350 |
50/25 | - | - | - | - | 50 | 50 | 930 | 605 | 450 | 307 | 250 |
40/105 | - | - | - | - | 40 | 40 | 1006 | 745 | 550 | - | - |
ТК-3 | 60 | 15 - 20 | 1450 | 29 | 80 | 80 | 1000 | 600 | 600 | - | 300 |
RSt-100/80 | 60 | 29 | 1450 | 20 | 100 | 80 | 1160 | 650 | - | 473 | - |
МОР-2920/125 | 60 | 26 | 1450 | 10,5 | 125 | 100 | 1100 | 580 | - | 225 | - |
1,5Х-6Л | 6 - 14 | 20 | 2900 | 4,5 | 40 | 40 | 605 | 285 | 305 | 80 | 220 |
1,5Х-6Д | 6 - 14 | 20 | 2900 | 2,3 | 80 | 50 | 1200 | 490 | 550 | 134 | 123 |
1,5Х-6К | 6 - 14 | 20 | 2900 | 4,5 | 40 | 40 | 605 | 285 | 305 | 80 | 200 |
2Х-9Е | 12 | 15 | 2900 | 4,5 | 50 | 40 | 742 | 285 | 515 | 305 | 136 |
2Х-9А | 32 | 23 | 2900 | 4,5 | 50 | 50 | 400 | 280 | 300 | 55 | 180 |
2Х-9Д | 34 | 20 - 35 | 2950 | 4,5 | 100 | 60 | 600 | 500 | 400 | 70 | 250 |
2Х-4А | 12 | 42 | 2950 | 8,0 | 50 | 50 | 550 | 400 | 450 | 86 | 172 |
2Х-4Е | 15 | 40 | 2900 | 11,0 | 80 | 80 | 895 | 420 | 540 | 150 | 300 |
3Х-9Д | 35 - 50 | 35 - 27 | 2900 | 4,5 | 80 | 50 | 600 | 400 | 300 | 65 | 180 |
3Х-9К | 50 | 35 | 2900 | 14,0 | 80 | 50 | 1200 | 490 | 550 | 400 | 168 |
3Х-9Е | 15 | 30 | 1400 | 4,5 | 75 | 50 | 450 | 350 | 350 | 70 | 180 |
4Х-12Д | 65 - 108 | 40 - 30 | 2900 | 20 | 100 | 80 | 1490 | 525 | 550 | 60 | 208 |
4Х-12Л | 48 - 90 | 36 - 32 | 2949 | 28 | 100 | 80 | 767 | 350 | 273 | 118 | - |
5Х-18 | 180 | 30 | 2970 | 32 | 150 | 125 | 728 | 450 | 465 | 170 | 205 |
7Х-9 | 250 | 35 | 1450 | 75 | 175 | 150 | 1001 | 740 | 750 | 270 | 355 |
ВХС-1,5 | 5,5 | 33 | 2900 | 7,0 | 60 | 30 | 715 | 610 | 1819 | 400 | 180 |
4КХГ-5 | 25 | 20 | 1440 | 4,5 | 100 | 70 | 950 | 980 | 730 | 400 | - |
2Х-4К-2-41 | 12 | 60 | 2945 | 8,0 | 50 | 50 | 685 | 454 | 522 | 375 | 230 |
2Х-4А-2-41 | 18 | 71 | 2900 | 9,8 | 70 | 60 | 1618 | 626 | 622 | 161 | 245 |
ЗХ-6А-2-41 | 36 | 6,4 | 2950 | 10,0 | 70 | 70 | 1700 | 500 | 488 | 168 | 250 |
4Х-6А-2-41 | 100 | 3,8 | 2900 | 20,0 | 100 | 100 | 1000 | 800 | 700 | 590 | 250 |
5Х-6К-2-41 | 60 | 45 | 1500 | 32 | 100 | 100 | 1090 | 725 | 728 | 600 | 280 |
2,5ЦС-5 (2,5ЦСН-5) | 10 - 30 | 57 - 40 | 2045 | 8 | 65 | 40 | - | 645 | 430 | 69 | 185 - 200 |
3ЦС-6x2 (3ЦСН-6x2) | 20 - 40 | 120 - 100 | 2945 | 20 | 80 | 60 | - | 645 | 488 | 125 | 185 - 200 |
2,5ЦС-5x2 (2,5ЦСН-5x2) | 10 - 20 | 100 - 97 | 2945 | 11 | 05 | 40 | - | 645 | 430 | 77 | 185 - 200 |
Марка насоса | Производительность, м3/час | Вакуум, мм | Количество оборотов в минуту | Рекомендуемая мощность электродвигателя, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса, мм | |||
входного | напорного | Ширина | Высота | Длина | |||||||
РМК-2 | 270 | 670 | 1450 | 10 - 13 | 75 | 75 | 360 | 390 | 575 | 109 | 200 |
ВВН-3 | |||||||||||
РМК-3 | 720 | 600 | 960 | 29 - 40 | 100 | 75 | 500 | 790 | 1215 | 475 | 325 |
ВВН-12 | 600 | 720 | 1215 | 475 | 330 | ||||||
РМК-4 | 1800 | 7500 | 720 | 70 - 80 | 100 | 100 | 680 | 1060 | 1645 | 1028 | 450 |
Марка насоса | Подача м3/час | Полный напор, м | Число оборотов в минуту | Рекомендуемая мощность электродвигателя, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса, мм | |||
входного | напорного | Длина | Ширина | Высота | |||||||
1В-0,9 | 1 - 2,5 | 9,5 - 37 | 1490 | 1 - 1,7 | 25 | 32 | 375 | 210 | 265 | 29 | 140 |
1ВО-0,9 | 30 | ||||||||||
1ВС-0,9 | 31 | ||||||||||
1,5В-1,3 | 3 - 6 | 23 - 58 | 1490 | 2,8 - 4,5 | 40 | 40 | 390 | 210 | 270 | 33 | 155 |
1,5ВО-1,3 | 37 | ||||||||||
1,5ВС-1,3 | 36 | ||||||||||
2В-1,6 | 6 - 10 | 26 - 54 | 1450 | 4,5 | 50 | 50 | 395 | 210 | 380 | 36 | 175 |
2ВО-1,6 | 40 | ||||||||||
2ВС-1,6 | 40 | ||||||||||
2,5В-1,8 | 11 - 20 | 20 - 70 | 1450 | 7 - 10 | 60 | 60 | 400 | 210 | 280 | 40 | 175 |
2,5ВО-1,8 | 40 | ||||||||||
2,5ВС-1,8 | 68 | ||||||||||
3В-2,7 | 20 - 35 | 40 - 90 | 1450 | 20 - 28 | 70 | 70 | 520 | 250 | 300 | 65 | 200 |
3ВО-2,7 | 70 | ||||||||||
3ВС-2,7 | 72 | ||||||||||
ЛК-11-7 | 9 - 18 | 26 - 11 | 1450 | 4,5 - 2,7 | - | - | 220 | 455 | 530 | 50 | - |
ЛК-15-12 | 12 - 22 | 50 - 12 | 1450 | 7 - 4,5 | - | - | 265 | 425 | 280 | 52 | - |
СВН-80 | 30 | 20 | 1450 | 10 - 14 | 80 | 80 | 435 | 290 | 305 | 30 | 149/220 |
СВН-80 | 25 | 40 | 1450 | 10 - 14 | - | - | - | - | - | 30 | 149/220 |
СВН-80 | 20 | 51 | 1450 | 10 - 14 | - | - | - | - | 30 | 149/220 | |
СУЛ-20-24 | 40 | 50 | 1450 | 16 | 80 | 70 | 490 | 290 | 476 | 40 | 200 |
2,5ЦВ-1,5 | 20 - 34 | 53 - 190 | 2900 | 40 | 60 | 50 | 1255 | 604 | 595 | 406 | 176 - 200 |
ЦВ-1,3 | 15 - 29 | 53 - 190 | 2900 | 28 | 60 | 50 | 1255 | 604 | 595 | 381 | - |
2,5ЦВ-11 | 10 - 24 | 56 - 190 | 2900 | 20 | 60 | 50 | 1150 | 528 | 525 | 301 | 150 - 200 |
2,5ЦВ-0,8 | 5 - 12 | 56 - 190 | 2900 | 14 | 60 | 50 | 1450 | 528 | 525 | 286 | 150 - 200 |
1,5СЦВ-1,2 | 1,5 - 5 | 40 - 20 | 1474 | 2,3 | 40 | 50 | 1153 | 612 | 1060 | 85 | - |
2,0СЦВ-1,4 | 5 - 13 | 40 - 10 | 1440 | 4,5 | 50 | 50 | 615 | 360 | 397 | 105 | - |
2,5СЦВ-2,5 | 12 - 25 | 42 - 18 | 1470 | 8,0 | 70 | 50 | 615 | 360 | 307 | 102 | - |
3,0СЦВ-1,5 | 14 - 40 | 90 - 35 | 1470 | 25,0 | 80 | 50 | 770 | 511 | 410 | 193 | - |
С-5/140 | 5 | 120 | 2950 | 8,0 | 40 | 40 | 350 | 300 | 310 | 32 | 140 |
АЕ-7124-КР | 27 | 300 | 2900 | 4,5 | 70 | 50 | 600 | 320 | 260 | 100 | 145 |
АЕ-5125-КР | 16,8 | 200 | 2900 | 4,8 | 70 | 50 | 600 | 320 | 260 | 100 | 145 |
АЕ-3625-КР | 8,0 | 32 | 1450 | 2,8 | 40 | 40 | 470 | 220 | 250 | 50 | 140 |
АЕ-5115 | 10,5 | 30 | 2850 | 2,5 | 70 | 60 | 500 | 350 | 350 | 80 | 145 |
Марка насоса | Подача, м3/час | Давление нагнетания кг/см2 | Число оборотов в минуту | Рекомендуемая мощность электродвигателя, квт | Внутренний диаметр патрубка, мм | Габариты, мм | Вес, кг | Диаметр рабочего колеса | |||
Длина | Ширина | Высота | |||||||||
входного | напорного | ||||||||||
Р3-3а | 1,1 | 14,5 | 1450 | 1,7 - 2,8 | 19 | 19 | 225 | 215 | 136 | 11 | - |
Р3-4,51 | 3,3 | 3,3 | 1450 | 1,7 | 25 | 25 | 250 | 213 | 136 | 13 | - |
Р3-7,5 | 5,0 | 3,3 | 1450 | 2,8 | 38 | 38 | 270 | 215 | 136 | 15,5 | - |
Р3-301 | 18 | 3,6 | 1000 | 4,5 | 70 | 70 | 345 | 320 | 320 | 48 | - |
Р3-60 | 38 | 2,8 | 990 | 10,5 | 100 | 100 | 386 | 370 | 367 | 92,6 | - |
МВН-1,5 | 5,0 | 25 | 2900 | 6,2 | - | - | 330 | 240 | 270 | 115 | - |
МВН-6 | - | 25 | 1450 | 22,7 | - | - | 590 | 300 | 410 | 216 | - |
МВН-10 | - | 25 | 1450 | 38,5 | - | - | 770 | 380 | 460 | 300 | - |
МВН-25 | - | 25 | 1450 | 83,0 | - | - | 1030 | 520 | 660 | 470 | - |
ШДП-50 | 6,0 | 13,5 | 1500 | 4,5 | 40 | 40 | 170 | 190 | 172 | 8 | 60 |
ШДПВ-35 | 3,0 | 15 | 1500 | 2,7 | 33 | 32 | 170 | 190 | 172 | 13,5 | 52 |
ШДПВ-50 | 3,0 | 15 | 1500 | 2,7 | 32 | 32 | 170 | 190 | 172 | 13,5 | 52 |
ШДПВ-125 | 12,5 | 125 | 1450 | 4,5 | 32 | 38 | 180 | 190 | 130 | 30 | - |
Тип насоса | Диаметр цилиндров, мм | Ход поршня мм | Число двойных ходов в минуту | Число цилиндров | Производительность насоса, м3/час | Давление нагнетания, мм | Вес насоса, кг | |
парового | гидравлического | |||||||
ПНП-12М | 75 | 42 | 75 | 60 - 120 | 4 | 0,9 - 2,0 | 20 | 133 |
ПНП-12А | 65 | 50 | 65 | 55 - 110 | 4 | 0,9 - 2,0 | 22,5 | 135 |
ПНП-5 | 115 | 70 | 95 | 40 - 80 | 4 | 2,3 - 5,8 | 20 | 220 |
В-2 (4а) | 135 | 90 | 125 | 38 - 75 | 2 | 7 - 14 | 12 | 235 |
БНП | 80 | 35 | 125 | 30 - 90 | 2 | 0,25 - 0,75 | 12 | 260 |
ПНП-9 | 115 | 130 | 142 | 32 - 70 | 4 | 11,5 - 29 | 4 | 370 |
НПН-6 | 190 | 130 | 250 | 17 - 34 | 2 | 11 - 22 | 20 | 990 |
ПНП-7 | 190 | 160 | 250 | 27 - 54 | 4 | 26 - 58 | 8 | 1050 |
НПН-3М | 190 | 80 | 250 | 17 - 34 | 2 | 3,5 - 7,5 | 20 | 1050 |
4ПГ (НПН-4-7) | 350 | 200 | 350 | 13 - 27 | 2 | 65 | 20 | 1037 |
НПН-3 | 190 | 130 | 250 | 17 - 34 | 2 | 11 - 22 | 20 | 1100 |
ПНП-8 | 220 | 250 | 250 | 25 - 49 | 4 | 55 - 138 | 4 | 1500 |
МПН-8м | 300 | 120 | 310 | 25 | 2 | 17 | 15 | 1750 |
МПН-4м | 355 | 150 | 305 | 25 | 2 | 25 | 20 | 2530 |
МПН-1м | 320 | 170 | 350 | 30 | 2 | 50 | 12 | 3360 |
МПГН-11 | 355 | 200 | 305 | 12 - 18 | 2 | 16 - 25 | 18 | 2445 |
4ПТ (НПГ уд) | 350 | 150 | 350 | 10 - 25 | 2 | 35 | 30 | 3450 |
НПГ-1 и МПН-1 | 350 | 170 | 350 | 30 - 40 | 2 | 75 | 30 | 3500 |
НПНС-10 | 450 | 220 | 450 | 16 - 32 | 2 | 56 - 114 | 25 | 5100 |
НПН-10 | 450 | 220 | 450 | 16 - 32 | 2 | 112 | 25 | 5120 |
НПС2-80 | 450 | 105 | 450 | 22 | 2 | 20 | 80 | 5440 |
1 НПНС | 450 | 220 | 450 | 16 - 32 | 2 | 56 - 112 | 25 | 5500 |
МПН-5 | 680 | 260 | 580 | 16 | 2 | 100 | 25 | 10000 |
Симплекс-Вортингтон | 355 | 254 | 457 | 30 | - | 45 | - | - |
Симплекс-Вортингтон | 203 | 216 | 453 | 25 | - | 95 | - | - |
Симплекс-Вортингтон | 254 | 117 | 457 | 28 | - | 75 | - | - |
Симплекс-Вортингтон | 254 | 203 | 457 | 31 | - | 50 | - | - |
Вортингтон-Дуплекс | 203 | 100 | 304 | 29 | - | 35 | - | - |
Вортингтон-Дуплекс | 190 | 100 | 254 | 20 | - | 25 | - | - |
Вортингтон-Дуплекс | 457 | 254 | 610 | 39 | - | 145 | - | - |
Вортингтон-Дуплекс | 355 | 304 | 330 | 25 | - | 60 | - | - |
Вортингтон-Дуплекс | 406 | 254 | 457 | 30 | - | 100 | - | - |
Тип насоса | Диаметры цилиндров, мм | Ход поршня, мм | Число двойных ходов в минуту | Число цилиндров | Производительность, м3/час | Давление нагнетания, от | Вес насоса, кг | |
парового | гидравлического | |||||||
46 ГМ | 150 | 100 | 150 | 25 - 60 | 4 | 5,5 - 14 | 20 | 363 |
46Б | 150 | 125 | 150 | 25 - 60 | 4 | 22 - 35 | 8 | 75 |
ПНП-3М, ПНП-3 | 180 | 100 | 150 | 27 - 60 | 4 | 5,5 - 15 | 20 | 433 |
ПНП-11 | 115 | 130 | 135 - 140 | 30 - 60 | 4 | 10 - 25 | 4 | 440 |
ПНП-10/40 | 230 | 130 | 240 | 60 | 4 | 10 | 40 | 520 |
ПНП-2 | 210 | 175 | 195 | 23 - 50 | 4 | 20 - 52 | 8 | 685 |
ПНП-15 | 210 | 130 | 150 | 60 | 4 | 25 | 38 | 770 |
46А | 200 | 175 | 200 | 23 - 55 | 4 | 22 - 53 | 8 | 800 |
46Е | 210 | 175 | 195 | 23 - 50 | 4 | 20 - 52 | 12 | 1360 |
ПНП-250 | 440 | 330 | 350 | 38 | 4 | 250 | 10 | 3600 |
Тип насоса | Диаметры цилиндров, мм | Ход поршня, мм | Число двойных ходов в минуту | Число цилиндров | Производительность, м3/час | Давление нагнетания, мм | Вес насоса, кг | |
парового | гидравлического | |||||||
НПС-1 | 220 | 50 | 250 | 20 | 1 | 1 | 120 | 510 |
ПрН-1М(СЛ-1) | 290 | 125 | 260 | 15 - 30 | 1 | 3 - 7,5 | 40 | 640 |
СЛ-1М | 290 | 125 | 260 | 10 - 25 | 1 | 3 - 7,5 | 40 | 920 |
ПН, ПНС (СЛ-2) | 370 | 160 | 450 | 15 - 30 | 1 | 14 - 28 | 40 | 1600 |
ПНМ | 370 | 125 | 450 | 15 - 30 | 1 | 8,5 - 17 | 45 | 1660 |
ГУК-1 | 450 | 160 | 450 | 15 - 30 | 1 | 14 - 28 | 46 | 1930 |
СП, 1-СП | 450 | 220 | 450 | 16 - 32 | 1 | 28 - 56 | 25 | 2825 |
4 ПГС | 350 | 200 | 350 | 13 - 27 | 1 | 30 - 60 | 20 | 4500 |
Тип насоса | Производительность насоса, м3/час | Давление нагнетания, ат | Число двойных ходов в минуту | Диаметр плунжера, мм | Внутренний диаметр патрубка в мм | Габаритные размеры, мм | Вес, кг | |||
Длина | Ширина | Высота | ||||||||
входного | напорного | |||||||||
РПН-1-30 | 750 - 1500 | 30 - 15 | 60 | - | - | - | 1560 | 853 | 1050 | 490 |
РПН-2-30 | 1500 - 3000 | 30 - 15 | 60 | - | - | - | 1575 | 1090 | 1180 | 670 |
РПН-2-10 | 5000 | 10 | 60 | - | - | - | 1560 | 1360 | 1180 | 735 |
РПН-2-65 | 750 - 1500 | 65 - 30 | - | - | - | - | 1560 | 1300 | 950 | 560 |
РПН-2-100 | 70 | 100 | 43 | - | - | - | 1200 | 610 | 830 | 293 |
РПН-2-50 | 140 | 50 | 43 | - | - | - | 1200 | 610 | 830 | 293 |
РПН-2-500 | 7 | 500 | 43 | - | - | - | 830 | 570 | 465 | 140 |
РПНГ-1-30 | 750 | 30 | 60 | 70 | - | - | 1560 | 850 | 1090 | 509 |
РПНГ-2-30 | 1500 | 30 | 60 | 70 | - | - | 1560 | 1190 | 1090 | 625 |
РПНГ-2-100 | 70 | 100 | 50 | 16 | - | - | 1140 | 545 | 780 | 282 |
РПНК-2-30 | 1500 | 30 | 60 | 70 | - | - | 1560 | 1160 | 960 | 694 |
РПНК-2-10 | 5000 | 10 | 60 | 90 | - | - | 1560 | 840 | 960 | 600 |
НС-3,75x2 | 3,75 | 500 | 48 | - | - | - | 765 | 280 | 503 | 22 |
НС-3,75x2 | 7,5 | 500 | 48 | - | - | - | 765 | 400 | 503 | 44 |
НС-70-100 | 70 | 100 | 48 | - | - | - | 1090 | 500 | 755 | 42 |
НС-70-100 | 140 | 100 | 48 | - | - | - | 1090 | 340 | 755 | 85 |
НП-1 | 160 | 100 | 50 | 22 | - | - | 1075 | 564 | 800 | 275 |
Р-2/50 | 0 - 2000 | 50 | 200 | 40 | 31 | 22 | - | - | - | 592 |
Р-5/20 | 0 - 5000 | 20 | 200 | 48 | 45 | 38 | - | - | - | 565 |
ХТР-12/100 | 6 - 12 | 100 | 208 | 65 | - | - | 2550 | 1445 | 1155 | 2450 |
ХТР-4/100 | 2 - 4 | 100 | 205 | 45 | - | - | 2110 | 1235 | 1285 | 1450 |
Т-10/140 | 10 | 140 | - | 60 | - | - | 2710 | 1410 | 1060 | 2450 |
ПС-4Б | 0 - 0,33 | 6 | 180 | 30 | 19 | 10 | 636 | 195 | 268 | 47 |
НЖА-22м | 90 - 10 | 420 | 185 | 15 | - | - | 1410 | 530 | 1070 | 480 |
ВНП-3 | 200 | - | 310 | 150 | - | - | 2380 | 900 | 910 | 816 |
Т-3/100 | 3 | 120 | 230 | 32 | - | - | 870 | 780 | 500 | 420 |
