1 РАЗРАБОТАН ООО "ГЕОПРОЕКТ" г. Санкт-Петербург

2 ВНЕСЕН Управлением строительства и проектирования автомобильных дорог Федерального дорожного агентства

3 ИЗДАН на основании распоряжения Федерального дорожного агентства от 30.08.2016 г. N 1733-р

4 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР

5 ВВЕДЕН ВПЕРВЫЕ

Настоящие рекомендации предназначены для оценки рисков и обоснования сроков выполнения дорожно-строительных работ при календарном планировании, когда детерминированные временные оценки продолжительности выполнения работ не учитывают фактор неопределенности, вызванный воздействием случайных факторов, динамичной обстановкой, рассогласованием темпов работы смежных комплексов и т.д.

Предназначены для использования в дорожно-строительных организациях, осуществляющих комплекс работ по строительству автомобильных дорог для обоснования организационно-технологических схем и принятой продолжительности строительства.

Рекомендации используются при разработке календарных графиков в составе проектов производства работ и графиков производственного процесса при привязке типовых технологических карт и схем.

Могут использоваться службой заказчика для оценки рисков и достоверности календарных планов работ.

Документ носит рекомендательный характер.

Градостроительный кодекс Российской Федерации;

СП 78.13330.2012. Свод правил. Автомобильные дороги;

СП 48.13330.2011. Свод правил. Организация строительства;

Положение о составе разделов проектной документации и требованиях к их содержанию (утверждено постановлением Правительства Российской Федерации от 16 февраля 2008 г. N 87).

В настоящих рекомендациях используются следующие термины с соответствующими определениями.

Дестабилизирующие случайные факторы - факторы, отрицательным образом воздействующие на строительные процессы и имеющие случайный характер.

К основным дестабилизирующим факторам относятся следующие:

1. Природно-климатические факторы, в том числе:

- природа возникновения и характер которых могут быть статистически установлены (низкие температуры, осадки);

- природа возникновения и характер которых носят чрезвычайный характер и не поддаются качественному прогнозу (пожары, наводнения, сели). Эти факторы в настоящих рекомендациях не учитываются.

2. Технические факторы (отказы техники);

3. Срыв сроков и перебои в поставке материально-технических ресурсов;

4. Недостаточная квалификация исполнителей;

5. Влияние неблагоприятной экономической ситуации (инфляция, высокая кредитная ставка);

6. Не учтенные в проекте и выявленные в процессе работ инженерные коммуникации;

7. Изменение транспортной схемы на прилегающих участках дорог, и как следствие повышение интенсивности движения на участке производства работ.

Рекомендации позволяют непосредственно учитывать влияние следующих случайных факторов: природно-климатические, технические, срыв сроков поставки материально-технических ресурсов, недостаточная квалификация исполнителей.

Влияние неблагоприятной экономической ситуации рекомендуется учитывать через сильный уровень воздействия технического фактора (из-за высокого возраста и изношенности строительной техники) и перебоев в поставке материально-технических ресурсов.

Влияние неучтенных в проекте и выявленных в процессе работ инженерных коммуникаций рекомендуется учитывать на основании расчета, представленного в приложении А.

Изменение транспортной схемы на прилегающих участках и связанное с этим изменение технологии и организации на участке производства работ рекомендуется учитывать отдельным вариантом производства работ в условиях повышенной интенсивности движения в специальном разделе ППР.

Условия и уровни воздействия случайных факторов (слабый, средний, сильный).

При укрупненной (качественной) оценке уровня воздействия (Таблица 1):

- слабый, предполагает высокую квалификацию исполнителей, бесперебойную доставку материалов и конструкций, средний возраст эксплуатируемой техники, благоприятную экономическую ситуацию;

- средний уровень воздействия предполагает средний уровень квалификации рабочих, средний уровень доставки материально-технических ресурсов, различный возраст эксплуатируемой техники, выполнение работ в различных климатических условиях;

- сильный уровень воздействия случайных факторов предполагает недостаточный уровень квалификации рабочих, перебои в поставке материально-технических ресурсов, высокий возраст эксплуатируемой техники, неблагоприятную экономическую ситуацию.

Детальная характеристика условий и уровней воздействия факторов в зависимости от сезона года, возраста строительной техники и уровней поставки материально-технических ресурсов представлена в таблице 2.

МО - математическое ожидание (срок, в течение которого работы будут завершены с вероятностью 0,5);

ППР - проект производства работ;

ТТК - типовая технологическая карта;

K_совм - коэффициент совмещения работ.

Календарный график предназначен для определения последовательности и сроков выполнения отдельных работ и всего комплекса на стадии планирования, а также для контроля хода этих работ на стадии строительства. Он является основным документом проекта производства работ.

Исходными данными для календарного планирования работ с вероятностными временными параметрами являются:

- заданные сроки выполнения работ в соответствии с ППР;

- данные о наличии трудовых и материально-технических ресурсов;

- действующие нормативные документы;

- типовые технологические карты и схемы;

- статистические законы распределения значений производительности и норм времени основных машин и механизмов, бригад и звеньев (при возможности). При отсутствии статистических законов производительности и норм времени в зависимости от уровня воздействия случайных факторов рекомендуется пользоваться данными таблиц 1 и 2.

Определение нормативной продолжительности выполнения отдельных работ и технологических процессов производится на основании типовых технологических карт и схем.

При определении средних значений продолжительности нормативная продолжительность отдельного технологического процесса умножается на соответствующие значения таблиц 1 или 2, в зависимости от условий работ и соответствующего уровня воздействия дестабилизирующих случайных факторов.

5. Методика разработки календарного плана

Календарный график выполнения дорожно-строительных работ разрабатывается в следующем порядке:

1. Сбор и анализ исходной информации.

2. Подсчет объемов работ.

3. Оценка трудовых и материально-технических ресурсов.

4. Выбор схемы развертывания и методов организации работ.

5. Выбор рациональных способов выполнения отдельных видов работ.

6. Построение календарного графика.

Общая схема разработки календарного графика представлена на рисунке 1.

Оценка календарных сроков дорожно-строительных работ с вероятностными временными параметрами последовательно реализует шаги 5, 6, 7 схемы.

Календарный график выполнения дорожно-строительных работ (объектный поток) обычно проектируется следующим образом.

1. Формируются специализированные потоки исходя из существующей технологии при максимальном насыщении фронта работ средствами механизации и трудовыми ресурсами.

2. В зависимости от производительности ведущих машин и темпов технологических операций устанавливается ритм специализированного потока t_р - время выполнения работ на одной захватке (участке).

3. Специализированные потоки увязываются между собой в объектный поток, продукцией которого является участок дороги.

При проектировании организации и календарном планировании дорожно-строительных работ следует учитывать их основные особенности:

- ограниченный фронт работ. Если в новом строительстве длина фронта работ обычно определяется параметрами отдельных потоков, то в дорожном строительстве величина фронта работ ограничена.

- необходимость завершения комплекса работ на захватке (или захватках) в течение ограниченного рабочего времени (обычно рабочей смены).

Расчетные сроки дорожно-строительных работ в условиях воздействия случайных факторов определяются в следующей последовательности.

1. На основании типовых технологических карт и детерминированных временных оценок составляется известным образом календарный график;

2. Для календарного графика (или его этапа) рассчитывается коэффициент совмещения работ:

где - последовательная сумма продолжительностей всех работ (технологических процессов) для графика (этапа);

T - продолжительность работ по графику (этапу).

3. В зависимости от уровня организации работ (квалификации исполнителей, уровня поставки материалов, состояния техники и др.) устанавливается качественный уровень воздействия случайных факторов:

- слабый;

- средний;

- сильный.

4. Определяется смещение расчетных сроков выполнения дорожно-строительных работ в зависимости от уровня воздействия случайных факторов с помощью выражений (2), (3), (4).

При слабом уровне воздействия случайных факторов смещение математического ожидания (возможное смещение расчетных сроков с вероятностью 0,5) не превысит:

Здесь - смещение математического ожидания, %;

t_ср - средние значения продолжительности работ на сменном единичном участке (таблица 1).

При среднем уровне воздействия случайных факторов смещение математического ожидания от детерминированной оценки (возможное смещение расчетных сроков с вероятностью 0,5) не превысит:

t_ср - средние значения продолжительности работ на сменном единичном участке (таблица 1).

При сильном уровне воздействия случайных факторов смещение математического ожидания от детерминированной оценки (возможное смещение расчетных сроков с вероятностью 0,5) не превысит:

Здесь - смещение математического ожидания, %;

t_ср - средние значения продолжительности работ на сменном единичном участке (таблица 1).

Выражения (2, 3, 4) определят наиболее вероятные смещения расчетных сроков. Фактические смещения расчетных сроков выполнения работ с вероятностью P(t) = 0,5 не превысят этих значений.

При наличии данных о возрасте строительной техники и предполагаемом сезоне года параметры отдельной работы и технологического процесса определяются по данным таблицы 2. Тогда по соответствующим зависимостям (табл. 3) определяются расчетные смещения вероятных сроков выполнения работ для различных условий и уровней воздействия случайных факторов.

С вероятностью P(t) = 0,5 возможные смещения расчетных сроков выполнения работ не превысят значений, представленных в таблице 3.

5. После определения смещения расчетных сроков окончания работ определяются расчетные сроки выполнения работ календарного графика путем суммирования расчетного смещения и детерминированного срока.

6. При отсутствии точных данных об уровнях воздействия случайных факторов (уровне организации работ) и условий предстоящих работ рекомендуется рассчитывать три возможных срока реализации работ:

- оптимистический срок (для слабого уровня воздействия факторов) (с помощью формулы (2));

- пессимистический срок (для сильного уровня воздействия) (с помощью формулы (4));

- наиболее вероятный срок (для среднего уровня воздействия случайных факторов) (с помощью формулы (3)).

1. МДС 12-81.2007. Методические рекомендации по разработке и оформлению проекта организации строительства и проекта производства работ.

2. МДС 12-29.2006. Методические рекомендации по разработке и оформлению технологической карты.

3. Технологические карты на устройства земляного полотна и дорожной одежды. М.: Росавтодор, 2004.

4. Калугин Ю.Б. Сущность календарного планирования работ с вероятностными временными параметрами//Известия вузов. Строительство. - Новосибирск, 2013, N 9, с. 92 - 106.

При выполнении земляных работ в городских условиях число пересекаемых инженерных коммуникаций может достигать - 20 - 25 на 100 м автодороги. Для сменной захватки 200 - 250 м общее число пересекаемых коммуникаций составит 40 - 50.

Пусть количество неучтенных инженерных коммуникаций составляет 2% от общего их числа, то есть 0,8 - 1,0 пересечений на сменную захватку.

При средней продолжительности простоя для продолжения работ - 0,25 смены на одну неучтенную коммуникацию увеличение продолжительности земляных работ составит 0,2 - 0.25 смены. Тогда дополнительный коэффициент увеличения продолжительности земляных работ может достигать 1,2 - 1,25.

В малонаселенной местности K_ком = 1,0 - 1,02.

Пусть продолжительность земляных работ составляет 15% от общей продолжительности (T). Тогда общая продолжительность работ, выполняемых в городских условиях, определенная с помощью данного коэффициента, составит

Данный коэффициент рекомендуется учитывать дополнительно при определении достоверных сроков работ, определенных с помощью (2, 3, 4) и зависимостей, представленных в таблице 3.

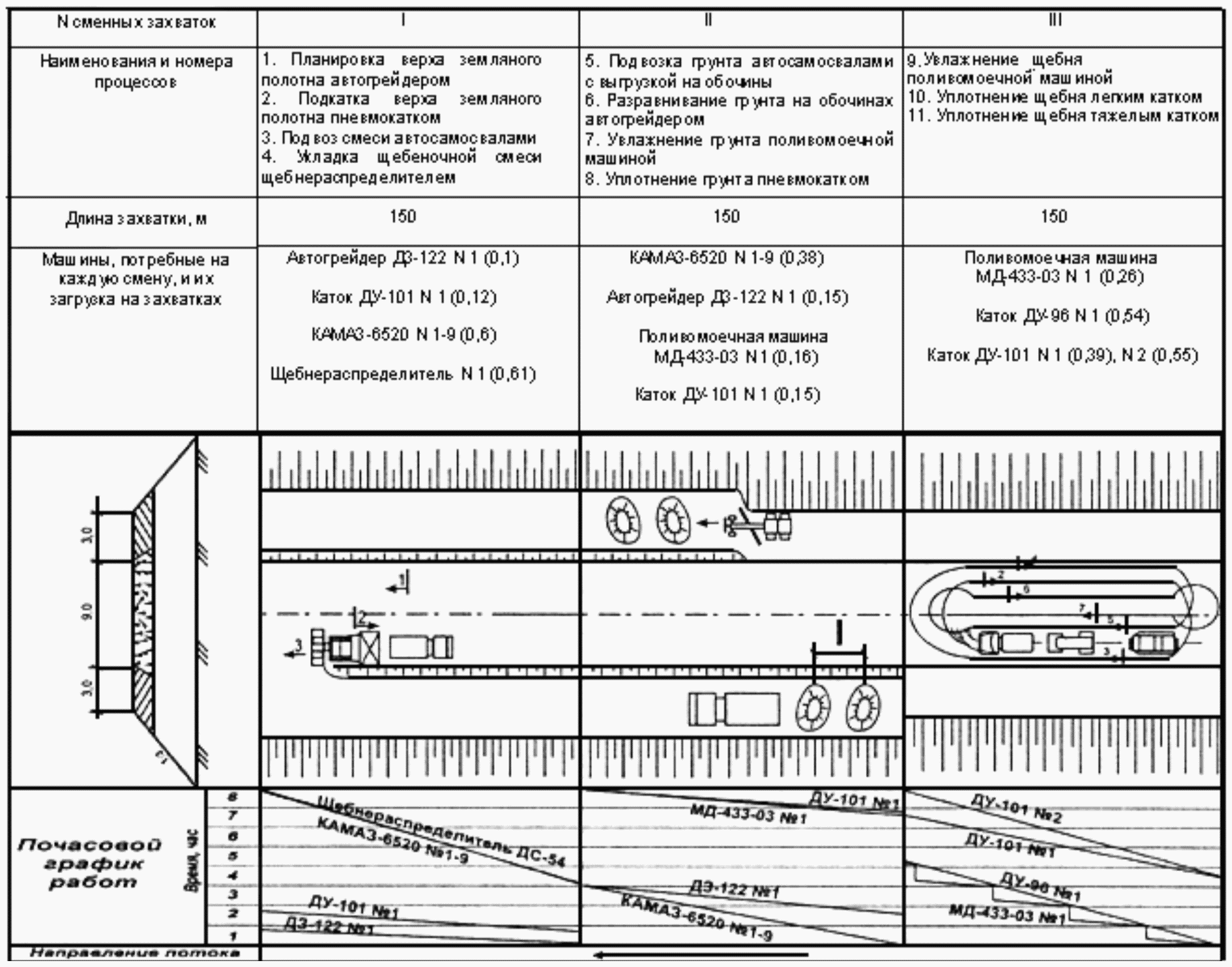

В качестве примера N 1 рассматривается организация работ по устройству щебеночного основания на основе типовой технологической карты (рис. 2).

В соответствии с технологическим планом потока и загрузкой машин и механизмов последовательная сумма продолжительностей всех работ (технологических процессов) в течение смены составит:

Коэффициент совмещения работ в течение смены составит

Тогда для слабого уровня воздействия факторов смещение математического ожидания в соответствии с (2) составит:

Расчетный срок сроков окончания работ составит (смен):

Для среднего уровня воздействия дестабилизирующих случайных факторов смещение математического ожидания от детерминированной оценки в соответствии с (3) составит:

Расчетный срок окончания работ составит (смен)

Для сильного уровня воздействия дестабилизирующих случайных факторов смещение математического ожидания от детерминированной оценки в соответствии с (4) составит:

Расчетный срок составит (смен)

В качестве примера N 2 рассматривается организация работ по сооружению водопропускной трубы, календарный график устройства которой представлен на рисунке 3. Работы выполняются в осенний период, техника возрастом от 4 до 7 лет, поставка материалов бесперебойная (слабый уровень воздействия данного фактора), квалификация исполнителей не установлена (усредненная).

В соответствии с графиком, последовательная сумма продолжительностей всех работ (технологических процессов) составит (смен):

Продолжительность работ по графику на основании детерминированных временных оценок составила 10,8 смен.

Коэффициент совмещения работ составит:

Тогда для данных условий и уровня воздействия факторов смещение математического ожидания в соответствии с таблицей 3 составит:

Смещение математического ожидания от детерминированного срока составит (смен):

Тогда расчетный срок выполнения работ составит:

Таким образом, фактические сроки выполнения работ с вероятностью P(t) = 0,5 не превысят значения 12,74 смен.
