Разработано Всесоюзным научно-исследовательским институтом энергетики (ВНИИЭ).

Исполнитель В.А. Шкапцов.

Утверждено бывшим Главным производственно-техническим управлением электрических сетей и сельской электрификации Минэнерго СССР 15.11.1991.

Начальник И.И. Батюк.

Значительное число воздушных линий (ВЛ) электропередачи в различных регионах страны (Северо-Запад, Поволжье, Дальневосточное приморье и т.д.) подвержено в зимнее время года и в осенне-зимних и весенне-зимних сезонах налипанию мокрого снега на провода. Есть энергосистемы (Краснодарэнерго, Киевэнерго), где интенсивные налипания мокрого снега на провода ВЛ наблюдаются каждые 2 - 3 года. Весьма тяжелые ситуации, когда масса налипающего снега на каждый погонный метр провода достигает 5 - 6 кг, отмечены на линиях Сахалинэнерго.

До недавнего времени основными средствами борьбы с отрицательными последствиями налипания мокрого снега были усиление ВЛ (установка дополнительных опор, применение более прочных проводов и опор), плавка снега и профилактический обогрев проводов с целью предотвращения образования тяжелых отложений.

В начале 70-х годов в Японии разработаны и получают все более широкое применение снегоотталкивающие провода. В энергетической компании Хоккайдо Электрик Пауэр такими проводами оборудовано 95% общей протяженности воздушных линий.

Настоящие Методические указания распространяются на ВЛ напряжением 10 - 220 кВ с одиночными проводами, требующими защиты от налипания мокрого снега. В основу разработки предлагаемых средств защиты от налипания мокрого снега положен опыт энергетических компаний Японии. Предлагаемые средства защиты достаточно просты по конструкции и по технологии их применения на ВЛ.

2.1.1. Налипание снега происходит при прохождении зоны низкого атмосферного давления, как правило, в осенне-зимнем и весенне-зимнем сезонах. Выпадение снега с большим содержанием воды (до 32%) происходит при температуре воздуха на уровне земли от -2 до +2 °C.

2.1.2. Налипание снега на провода в подавляющем большинстве случаев происходит при действии ветра скоростью от 10 до 25 м/с. Снежные муфты, образующиеся на проводах, имеют прочное сцепление с ними и не разрушаются даже при действии порывистых ветров скоростью до 35 - 40 м/с.

2.1.3. При определении погонной массы налипшего на провода снега обычно принимают его плотность , однако в зависимости от содержания воды плотность мокрого снега может достигать значений 0,6 - 0,8 г/см3, что необходимо учитывать при оценках механических нагрузок на провода и опоры ВЛ.

2.1.4. В процессе налипания мокрого снега по мере увеличения эксцентриситета отложения и роста толщины его стенки происходит проскальзывание снежного осадка вдоль наружного повива в нижнюю часть провода (рис. 1), а также закручивание провода при более прочном сцеплении с ним эксцентричного одностороннего отложения. На боковой поверхности провода со стороны несущего снег воздушного потока продолжается процесс налипания [1]. В зависимости от крутильной жесткости провода и влагосодержания снега (определяющей способность снега скользить вдоль повива провода) образуются отложения с формой, близкой к цилиндрической (рис. 2, а), либо с разной степенью эксцентричности (рис. 2, б, в, г). Обычно толщина стенки отложения находится в пределах от 40 до 140 мм. Известны случаи, когда толщина налипающего снега достигает 160 - 200 мм.

2.2.1. Опасность налипания снега состоит в увеличении статических механических нагрузок на провода, линейную арматуру и опоры ВЛ. Масса налипающего снега соизмерима с массой провода, а иногда и значительно превышает последнюю, достигая 6 - 8 кг/м.

2.2.2. Прохождение области пониженного атмосферного давления, сопровождающееся выпадением мокрого снега, обычно происходит при действии ветров скоростью от 10 до 25 м/с. Значительное число аварий на ВЛ происходит при метеоусловиях, когда мокрый снег налипает на провода и конструкции опор при действии поперечных трассам ВЛ ветров скоростью от 25 до 40 м/с. При этом к нагрузкам от действия массы налипающего снега добавляются весьма значительные ветровые нагрузки, обусловленные действием ветра высокой скорости на увеличенное снежным отложением сечение провода, металлоконструкции и т.д.

2.2.3. Аварийные отключения ВЛ, связанные с налипанием мокрого снега, происходят как из-за повреждений элементов линий, вызванных действием превышающих допустимые значения механических нагрузок, так и по причине возникновения перекрытий из-за приближения проводов к заземленным конструкциям опор, к деревьям и проч. При действии сильных порывистых ветров на провисающие под влиянием массы мокрого снега провода наблюдаются схлестывания проводов разных фаз, а также проводов с грозотросами.

2.2.4. На ВЛ 10 - 220 кВ механические перегрузки от действия мокрого снега и ветра приводят к обрывам проводов и грозозащитных тросов, повреждениям изолирующей подвески, к поломкам траверс и стоек опор. На линиях со штыревыми изоляторами наиболее частыми последствиями снежных штормов являются обрывы вязок. Обрывы проводов нередко сопровождаются в распределительных сетях каскадным повреждением опор.

3.1.1. Для защиты проводов от налипания мокрого снега рекомендуется применение снегоотталкивающих колец и грузов-ограничителей закручивания проводов [2]. Установка под проводами грузов увеличивает крутильную жесткость проводов. Это необходимо для того, чтобы предотвратить закручивание провода отложением снега, первоначально нарастающим со стороны несущего воздушного потока. Гребешок снега, налипающего на провод с повышенной, благодаря установке грузов, крутильной жесткостью, приобретает более вытянутую в сторону несущего аэродинамического потока форму. Отложения резко выраженной эксцентричной формы осыпаются по мере их роста. Предотвращается образование массивных снежных муфт цилиндрической формы.

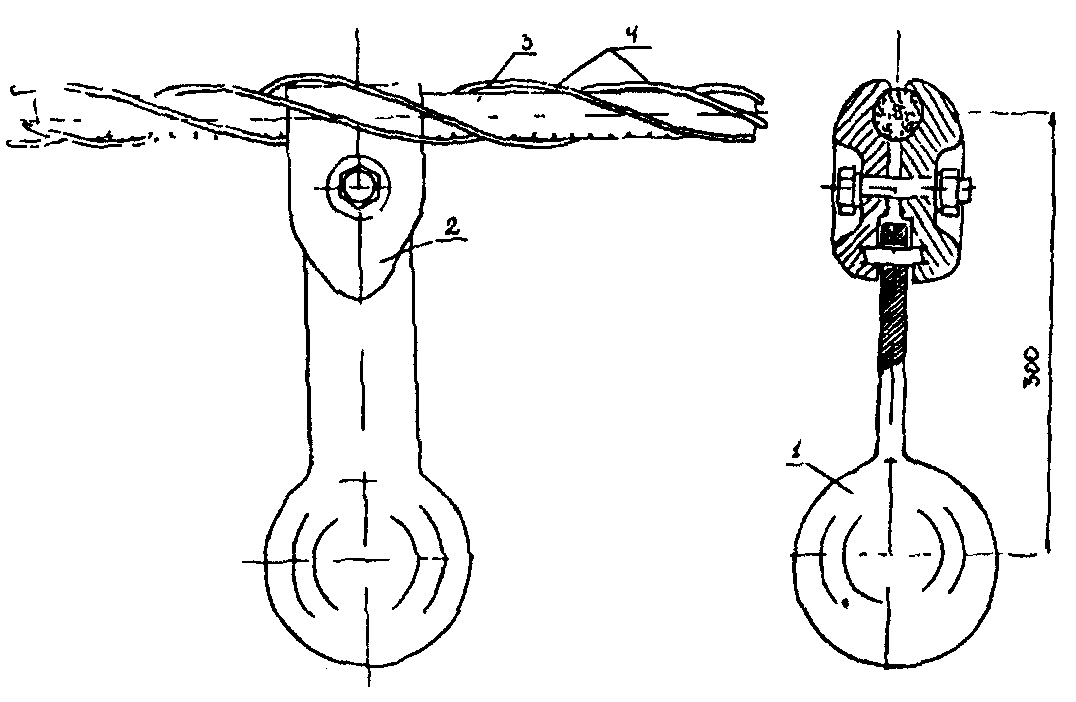

3.1.2. Конструкция груза сферической формы, выполняемого заодно с тягой, обеспечивающей эксцентричное положение груза по отношению к центру кручения провода, показана на рис. 3. Груз крепится к проводу стандартным болтовым плашечным зажимом. Для защиты провода в месте установки груза от износа и усталостных повреждений, вызываемых вибрацией и другими видами колебаний провода, предусмотрено применение армирующих прутков. Прутки в количестве 3 шт. могут быть установлены поверх плашечного зажима (см. рис. 3), либо под зажимом (рис. 4). В последнем случае прутки должны образовать в пределах своей строительной длины дополнительный защитный повив, а плашечный зажим груза выбирается большего типоразмера - по диаметру провода с армирующими прутками.

3.1.3. Конструкция груза цилиндрической формы с двумя тягами и двумя элементами крепления к проводу показана на рис. 5.

Поскольку статические и динамические механические напряжения в местах крепления к проводу груза с двумя шишечными зажимами, значительно уменьшены, а на участке между зажимами груза вибрация отсутствует, такие грузы-ограничители кручения могут применяться без дополнительных средств защиты от вибрации, т.е. без армирующих прутков.

3.1.4. Посредником разработки и размещения заказов на изготовление грузов-ограничителей закручивания проводов и армирующих прутков может быть ВНИИЭ.

3.2.1. Кольца являются основными элементами защиты проводов от налипания снега. Снег с большим содержанием влаги, налипающей на провод эксцентрично со стороны несущего аэродинамического потока, проскальзывает в нижнюю часть провода вдоль скрутки наружного повива. Кольца, установленные на проводе, препятствуют скольжению налипающего снега вдоль скрутки провода и способствуют его осыпанию (рис. 6).

3.2.2. Кольца изготавливаются из пластмассы с помощью прессования, имеют замок и пружинящий элемент. В исходном состоянии кольца разомкнуты. Пружинящий элемент позволяет перед установкой раскрыть кольцо для того, чтобы надеть его на провод. При закреплении на проводе кольца обжимаются клещами, замок скрепляет устройство в замкнутое кольцо. Рекомендуемые размеры колец: толщина 3 - 5 мм, ширина 6 - 10 мм, причем для проводов большего диаметра должны применяться кольца большей толщины и ширины (рис. 7).

3.2.3. Размещение заказов на разработку и изготовление снегоотталкивающих колец может быть выполнено при посредничестве МО СКТБ ВПО "Союзэлектросетьизоляция".

4.1.1. Применения защиты от налипания снега требуют линии и их участки, на которых не реже одного раза в пять лет наблюдаются отложения мокрого снега с толщиной стенки 60 мм и более.

4.1.2. Не требуется защита от налипания снега на участках линий, проходящих по просеке с высотой деревьев лесного массива более высоты подвеса всех проводов на опорах, на территории города с высокой застройкой, а также на участках линий, проходящих по низу горных долин и направленных вдоль них. В указанных случаях провода ВЛ либо экранированы от несущих снег аэродинамических потоков, либо направлены вдоль потоков, вследствие чего образование значительных по размерам эксцентричных отложений снега на проводах маловероятно.

4.2.1. В целях унификации производства грузов-ограничителей предусматривается применение грузов массой 1, 3, 5 и 7 кг. Количество грузов, устанавливаемых в пролете ВЛ зависит от крутильной жесткости провода, на значение которой существенное влияние оказывают диаметр стального сердечника и провода в целом. Для проводов 29 различных марок, применяемых на ВЛ 10 - 220 кВ, массы грузов-ограничителей закручивания и рекомендуемое для установки в пролетах различной длины количество грузов приведены в табл. 1.

4.2.2. На линиях, где отсутствует опасность пляски проводов, грузы-ограничители закручивания могут устанавливаться в пролетах через равные интервалы. На линиях, где существует опасность пляски проводов и случаи пляски наблюдались, грузы рекомендуется устанавливать в пролете асимметрично и с неравными интервалами (табл. 2). В этом случае грузы в определенной степени будут выполнять роль гасителей пляски маятникового типа.

4.3.1. Кольца на проводах ВЛ устанавливаются вручную (путем обжатия клещами) с применением подъемного механизма до уровня проводов, либо тележки, перемещающейся по проводу.

4.3.2. Высокий эффект применения колец для защиты от налипания снега достигается при установке их с интервалами не более двух шагов скрутки наружного повива провода. Рекомендуемые интервалы между кольцами для проводов различных диаметров даны в табл. 3.

1. Asai S. et al. Improvement of countermeasures for snow accretion. 5-th International workshop on Atmostheric Icing of Structures, 1990, Tokyo, Japan, report B7-2.

2. Yasui M. et al. Experimental study on countermeasure for snow accretion on power transmission lines 5-th International Workshop on Atmostheric Icing of Structures, 1990, Tokyo, Japan, report B7-1.
