1 Разработан Государственным гидрологическим институтом (ГГИ) Росгидромета.

2 Разработчики Д.А. Коновалов, канд. физ.-мат. наук (руководитель темы); Н.И. Зайцев, канд. техн. наук; М.Е. Вычегжанина.

3 Одобрен Центральной комиссией Росгидромета по приборам и методам получения и обработки информации о состоянии природной среды (ЦКПМ). Протокол N 4 от 16.11.2000.

4 Утвержден Руководителем Росгидромета 22.11.2000.

5 Зарегистрирован ЦКБ ГМП за N РД 52.08.38-2000 от 19.01.2001.

5 Взамен РД 52.08.38-84.

Настоящие методические указания распространяются на самописцы уровня воды типа "Валдай" СУВ-М ТУ 25.08.788-70, ГР-38 ТУ 52.08.303-74, уровнемер ГР-116 ТУ 25-7814.ЭД1.0009-90 (далее - уровнемеры) и устанавливают методику их поверки метрологическими службами территориальных управлений Росгидромета на местах эксплуатации.

В настоящих методических указаниях использованы ссылки на следующие стандарты:

ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений

ГОСТ 162-90. Штангенглубиномеры. Технические условия

ГОСТ 427-75. Линейки измерительные металлические. Технические условия

ГОСТ 7502-89. Рулетки измерительные металлические. Технические условия

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

При проведении поверки уровнемеров должны выполняться операции, указанные в табл. 1. Выполняемые операции при первичной и периодической поверках полностью совпадают.

При проведении операции поверки должны быть применены следующие средства измерений и вспомогательное оборудование:

а) приспособление для поверки уровнемеров ППУ (далее - ППУ), ОМС.01.000ИЭ;

б) секундомер класса точности 3, диапазон измерений от 0 до 30 мин., цена деления 0,2 с;

в) линейка измерительная металлическая, ГОСТ 427:

г) штангенглубиномер с нониусом типа ШГ, ГОСТ 162:

д) рулетка измерительная металлическая из стали марки ЭП-197, класс точности 3, ГОСТ 7502:

Допускается применение средств измерений, имеющих аналогичные технические характеристики и обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

5.1 К проведению измерений при поверке и обработке результатов допускаются лица, которым предоставлено право поверки гидрологических приборов и которые ознакомлены с нормативной документацией на средства и объект поверки.

При поверке уровнемеров должны быть соблюдены правила по технике безопасности, предусмотренные в руководстве по эксплуатации ППУ.

7.1 При проведении поверки должны соблюдаться следующие условия:

7.2 Поверяемые уровнемеры должны иметь паспорта.

7.3 Поверка производится в воде поплавкового колодца.

7.4 Перед проведением поверки уровнемеры и средства поверки должны быть подготовлены согласно руководству по их эксплуатации. Уровнемеры должны быть проверены на исправность:

а) передачи вращения отсчетному барабану от поплавкового колеса уровнемеров "Валдай" СУВ-М и ГР-116;

б) перемещения пишущего устройства от вращения поплавкового колеса у уровнемера ГР-38;

в) показаний счетчика уровня, вырабатывающего сигналы от вращения поплавкового колеса в разных направлениях уровнемера ГР-116;

г) часовых механизмов регистраторов времени на всех диапазонах уровнемеров "Валдай" СУВ-М, ГР-38 и ГР-116.

7.5 Перед проведением поверки на ППУ (Приложение А) должны быть выполнены следующие подготовительные работы согласно инструкции ОМС.01.000ИЭ:

а) снимают поверяемый уровнемер 3 (рис. 1) со столешницы поплавкового колодца 18 и на его место устанавливают и закрепляют на столешнице раму 1;

б) на плату 2 укрепляют уровнемер 3 и на стойке 14 при помощи кронштейна 13 ставят катушку 10 с измерительной лентой 9;

в) сматывают с катушки 10 отрезок измерительной ленты 9 длиной не более 1 м, проводят через отводящий ролик 20 (только для ГР-38) и, поставив катушку 10 на стопор, крепят к концу измерительной ленты 9 груз 8;

г) на поплавковое колесо поверяемого уровнемера надевают рабочий трос 4 с противовесом 5, а конец троса со стороны поплавка 6 крепят в захвате 7 груза 8;

д) устанавливают кронштейн 13 так, чтобы расстояние между ребром натянутой измерительной ленты 9 и натянутым тросом 4 было равным (15 +/- 2) мм;

е) приводят в рабочее состояние регистратор поверяемого уровнемера.

8.1 Внешний осмотр

8.1.1 При проведении внешнего осмотра уровнемеров должно быть установлено:

а) комплектность уровнемера согласно паспорту на него;

б) отсутствие дефектов, механических повреждений и следов коррозии на деталях уровнемера, которые могут повлиять на метрологические характеристики.

8.2 Опробование

8.2.1 При проведении опробования проверяют:

а) правильность установки поплавковой системы;

б) возможность свободного перемещения поплавка вверх-вниз;

в) передачу движения поплавка во вращение отсчетного барабана или в изменения показаний счетчика в нужную сторону.

8.3 Определение погрешности измерений уровня воды

8.3.1 Погрешность уровнемера, установленного в поплавковом колодце 18 (см. рис. 1), определяют для одного диапазона измерений уровня воды, соответствующего интервалу изменений уровня воды в поплавковом колодце. Если требуется провести полную поверку уровнемера на всех его диапазонах, то в этом случае выполняют указанные ниже измерения на каждом диапазоне (предварительно переключив уровнемер на поверяемый диапазон) и определяют погрешность измерений уровня воды для каждого j-го диапазона конкретного уровнемера по формулам (2) - (6). При этом табл. Б.1 (Приложение Б) заполняется для каждого поверяемого диапазона конкретного уровнемера, а табл. Б.2 - только результатами измерений на первом диапазоне. Все операции в измерениях на ППУ выполняют согласно инструкции ОМС.01.000ИЭ.

8.3.2 На диапазоне измерений, соответствующем интервалу измерений уровня воды в поплавковом колодце, или для каждого j-го диапазона поверяемого уровнемера (если это требуется) определяют:

а) систематическую погрешность j-го диапазона уровнемера (погрешность масштаба регистрации j-го диапазона);

б) случайную составляющую погрешности j-го диапазона уровнемера , обусловленную люфтом механизма передачи угла вращения от поплавкового колеса к регистрирующему устройству;

в) случайную составляющую погрешности j-го диапазона уровнемера , обусловленную перераспределением сил, действующих на поплавковую систему.

8.3.3 Погрешность измерений уровня воды любого j-го диапазона уровнемера определяют на основе указанных частных составляющих погрешностей, вычисленных по данным измерений (см. Приложение Б).

8.3.4 Определение частных составляющих погрешностей заключается в следующем:

а) при определении систематической погрешности и погрешности имитируют сигнал измерения уровня воды посредством перемещения троса 4 вверх-вниз в поплавковом колодце совместно с противовесом 5 и грузом 8 при помощи устройства, состоящего из измерительной ленты 9 (от металлической рулетки) и редуктора 12;

б) при определении случайной погрешности определяют порог чувствительности поверяемого уровнемера в рабочем режиме измерений уровня воды (при спущенном на воду поплавке 6 в поплавковом колодце 18), изменение которого имитируют посредством перемещения плоскости платы 2 вверх-вниз до начала реагирования регистрирующего устройства уровнемера.

8.3.5 Измерения по определению частных составляющих погрешности разделяют на две группы.

8.3.5.1 Первую группу измерений проводят для определения погрешностей и , выполняя следующие операции:

1) выполнив работы по 7.5, опускают груз 8 в поплавковый колодец 18 на глубину, соответствующую поверяемому диапазону уровнемера. При поверке диапазона уровнемера, соответствующего интервалу измерений уровня воды в поплавковом колодце, опускают груз 8 на максимальную глубину так, чтобы при совпадении указателя 17 с метровым или полуметровым делением измерительной ленты 9 (далее - ленты) груз не касался дна поплавкового колодца (что будет соответствовать начальному уровню отсчета измерений);

2) выполняют следующие действия:

- ставят на стопор катушку 10;

- по ленте снимают начальный отсчет, равный ;

- регистрируют показания начального уровня на поверяемом диапазоне (на самописце уровня делают начальную отметку);

- проставляют порядковый номер измерения;

3) снимают со стопора катушку 10 и перемещают трос, поднимая груз 8 (прямой ход) вращением рукоятки 11 редуктора 12 на высоту, равную длине начального участка , в метрах, до совпадения риски указателя 17 с метровым или полуметровым делением ленты. Следует учитывать условие: при диапазоне измерений от 0 до 3 м значение устанавливают равным 0,5 м, при диапазоне измерений более 3 м значение должно быть равным 1,0 м;

4) выполняют следующие действия:

- ставят на стопор катушку 10;

- снимают отсчет уровня по ленте, равный ;

- регистрируют показание;

- делают отметку на самописце уровня;

- проставляют порядковый номер измерения;

5) затем выполняют следующие действия:

- груз 8 с тросом 4 перемещают вверх до конца второго измерительного участка , примерно равного диапазону измерений в поплавковом колодце, до совпадения риски указателя 17 с ближайшим к ней метровым или полуметровым делением ленты;

- ставят катушку 10 на стопор;

- снимают отсчет уровня воды по ленте, равный ;

- регистрируют показания уровнемера, делают отметку на самописце уровня;

- проставляют порядковый номер измерения;

6) аналогичные измерения проводят при обратном ходе груза 8, начиная с установки начального участка по показанию на ленте, равному , и заканчивая спуском груза до начального отсчета уровня по ленте, равного ;

7) измерения проводят в три серии, каждая из которых состоит из измерений при движении груза 8 вверх (прямой ход) и измерений при движении груза 8 вниз (обратный ход);

8) результаты измерений обрабатывают и заносят в табл. Б.1, присваивая каждому отсчету (отметке) порядковый номер измерений данной серии.

8.3.5.2 Вторую группу измерений проводят обязательно и только на первом диапазоне уровнемера для определения погрешности , выполняя следующие операции:

1) наматывают ленту 9 на катушку 10, заменяют груз 8 на штатный поплавок уровнемера 6 и опускают его на воду в поплавковом колодце;

2) поднимают плату 2 относительно ее начального (нулевого) положения при помощи ручки 15 до предела, а затем медленно опускают ее обратно до нулевого деления на ручке 15;

3) ставят штангенглубиномер 16 на поверхность панели верхней 21 (далее - панель 21) так, чтобы его линейка касалась верхней точки поверхности поплавкового колеса уровнемера (или кожуха уровнемера ГР-38). Делают начальный замер высоты от верхней точки поплавкового колеса до верхней поверхности панели 21. Результат заносят в табл. Б.2;

4) после снятия показаний штангенглубиномера медленно опускают плату 2 еще ниже до едва заметного (не более чем на 0,5 мм) сдвига пишущего устройства регистратора уровнемера (пера, карандаша);

5) затем штангенглубиномером 16 делают замер (аналогично предыдущему) последующей высоты от верхней точки поплавкового колеса (кожуха) до верхней поверхности панели 21. Результат заносят в табл. Б.2;

6) аналогичные измерения проводят в режиме обратного хода изменения уровня воды посредством подъема платы 2;

7) всего проводят шесть измерений: три измерения при опускании платы (прямой ход) и три измерения при ее подъеме (обратный ход);

8) порог чувствительности на прямом и обратном ходах измерений оценивается по результатам пар i-х измерений высот, в миллиметрах, начальной и последующей по формуле:

За порог чувствительности поверяемого уровнемера принимают максимальное из всех полученных значение .

8.3.6 Погрешность измерений уровня воды уровнемера на поверяемом j-м диапазоне измерений уровня воды вычисляют, в сантиметрах, как сумму абсолютных максимальных значений частных составляющих погрешности по формуле:

Максимальные значения частных составляющих погрешности выбирают из ряда вычисленных значений погрешности по данным результатов измерений, занесенных в табл. Б.1 и Б.2, следующим образом.

8.3.6.1 Вычисляют действительный масштаб регистрации поверяемого j-го диапазона уровнемера i-го измерения по формуле:

где:

- шаг прямого (обратного) перемещения троса 4 на втором участке i-го измерения j-го диапазона, м;

- показания самописца уровнемера на втором участке i-го измерения j-го диапазона, см.

Показания и самописца уровнемера, полученные при измерениях на начальном участке и на втором измерительном участке , снимаются по измерительным отметкам, нанесенным на бланке барабана, при помощи металлической линейки с погрешностью не более +/- 0,5 мм.

8.3.6.2 Вычисляют систематическую погрешность , в сантиметрах, по формуле:

где:

- номинальный масштаб регистрации поверяемого j-го диапазона уровнемера;

- верхний предел диапазона измерений уровнемера, м.

За максимальное значение погрешности принимают наибольшее значение из полученного ряда (см. табл. Б.1, графа 14).

8.3.6.3 Вычисляют максимальное значение случайной составляющей погрешности , в метрах, по формуле:

где:

- минимальное значение показания регистратора поверяемого j-го диапазона уровнемера из числа его показаний на шести начальных участках перемещений троса, выполненных в трех сериях измерений, см (табл. Б.1, графа 10);

- среднее значение масштаба регистрации из трех серий измерений (табл. Б.1, графа 12).

8.3.6.4 За максимальное значение случайной погрешности принимают значение порога чувствительности поверяемого j-го диапазона уровнемера из всех полученных значений (табл. Б.2), определяемое по формуле:

8.3.7 Уровнемер считается прошедшим поверку с положительным результатом, если на всех поверенных диапазонах или на одном поверенном диапазоне измерений уровня воды, соответствующем интервалу изменений уровня воды в поплавковом колодце, погрешность, установленная косвенным методом, не превышает пределы допускаемых значений погрешности, указанных в Приложении Г.

8.4 Определение погрешности регистрации времени

8.4.1 Поверке подлежат регистраторы времени уровнемеров "Валдай" СУВ-М, ГР-38, ГР-116.

8.4.2 Поверку регистраторов времени проводят непосредственно по записи на диаграммном бланке по скорости перемещения каретки с пишущим органом уровнемеров "Валдай" СУВ-М, ГР-116 или по окружной скорости вращения отсчетного барабана уровнемера ГР-38 за фиксированный промежуток времени, соответствующий поверяемому масштабу регистрации времени.

8.4.3 Операции по подготовке и включению регистратора времени уровнемера "Валдай" СУВ-М проводят на скоростях перемещения каретки с пером 12 и 24 мм/ч, выполняя следующие действия:

- ставят диаграммный бланк на отсчетный барабан:

- застопоривают поплавковое колесо;

- выводят каретку из сцепления с приводом;

- выставляют каретку с пером на нулевую линию диаграммного бланка;

- восстанавливают сцепление каретки с приводом;

- заводят и включают часовой механизм за 10 - 15 мин. до сигнала точного времени (для выбора люфта в зацеплении шестерен);

- по радиосигналу точного времени <*>, легко поворачивая барабан, делают первую отметку длиной от 2 до 4 мм;

- вторую отметку делают через 24 ч.

--------------------------------

<*> Сигналы точного времени определяются по портативному (карманному) радиоприемнику, входящему в комплект ППУ.

8.4.4 Аналогичные операции выполняют при определении погрешности скорости перемещения каретки, равной 24 мм/ч, где вторую отметку ставят через 12 ч. Затем снимают диаграммный бланк с барабана и измеряют расстояние между первой и второй отметками времени при скоростях каретки 12 и 24 мм/ч. Уровнемер "Валдай" СУВ-М считают пригодным к применению, если при скорости каретки 12 мм/ч расстояние между отметками равно (288,0 +/- 2,0) мм, что соответствует 24 ч +/- 5 мин., и при скорости каретки 24 мм/ч расстояние между отметками равно (288,0 +/- 1,5) мм, что соответствует 12 ч +/- 3 мин.

8.4.5 Погрешность регистратора времени уровнемера ГР-38 определяют при окружных скоростях отсчетного барабана 2,0; 1,0 и 0,5 мм/ч, устанавливая соответствующие масштабные шестерни передачи от часового механизма. Методика определения погрешности регистратора времени уровнемера ГР-38 аналогична методике поверки уровнемера "Валдай" СУВ-М.

Для выбора люфта в масштабных шестернях берут интервал времени не менее 30 мин. Вторую отметку времени наносят соответственно окружным скоростям вращения отсчетного барабана через промежутки времени 7, 15 и 30 сут.

Регистратор времени уровнемера ГР-38 считают пригодным к применению, если расстояния между первой и второй отметками равны:

а) (336 +/- 1,5) мм, т.е. 7 сут. +/- 45 мин., при окружной скорости барабана 2 мм/ч;

б) (360 +/- 1,5) мм, т.е. 15 сут. +/- 90 мин., при окружной скорости барабана 1 мм/ч;

в) (360 +/- 1,5) мм, т.е. 30 сут. +/- 180 мин., при окружной скорости барабана 0,5 мм/ч.

При периодических поверках уровнемера ГР-38 поверку регистратора времени выполняют только по окружной скорости барабана 2 мм/ч (предварительно установив работоспособность уровнемера на всех масштабах регистрации по 7.4).

8.4.6 Поверку регистратора времени уровнемера ГР-116 проводят по двум приводам: механическому часовому приводу (МПЧ) и электронному часовому приводу (ЭПЧ).

8.4.6.1 Для определения погрешности регистратора времени на МПЧ выполняют следующие операции:

- ставят на барабан диаграммный бланк;

- отводят каретку с пишущим органом в крайнее левое положение до совпадения его с нулевой линией бланка;

- устанавливают сменные колеса привода в соответствии с масштабом регистрации (диапазон В2 или В4) согласно схеме, нанесенной на плате распределения и управления;

- заводят часовой механизм и включают его, переводя рычаг пуска в положение ПУСК за 10 - 15 мин. до радиосигнала точного времени (выбор люфта часового механизма);

- по сигналу точного времени, поворачивая барабан, на диаграммном бланке делают первую отметку длиной 2 - 4 мм;

- через 32 ч (для диапазона В2) или через 8 сут. (для диапазона В4) по сигналу точного времени, поворачивая барабан, делают вторую отметку;

- пишущий орган при этом должен пройти всю длину рабочего поля диаграммного бланка 320 мм.

8.4.6.2 При поверке регистратора времени на ЭПЧ выполняют следующие операции:

- электронную схему ЭПЧ подключают к источнику питания;

- тумблер РАБОТА-КОНТРОЛЬ переключают в положение КОНТРОЛЬ;

- переключателем диапазонов ЭПЧ устанавливают положение, соответствующее поверяемому диапазону;

- отводят каретку в крайнее левое положение;

- кнопкой УСТ.О выводят пишущий орган на нулевую линию диаграммного бланка;

- выключают питание и, поворачивая барабан, делают отметку;

- включают питание и одновременно запускают секундомер;

- выключают тумблером питание и, поворачивая барабан, делают вторую отметку на диаграммном бланке по истечении времени, указанного в табл. 2 для диапазонов В1 - В6.

Пишущий орган при этом должен пройти участок рабочего поля диаграммного бланка длиной 320 мм.

8.4.6.3 Периодическую поверку МПЧ проводят только на диапазоне В2, для ЭПЧ на диапазонах В5 и В6 сокращают время наполовину (для В5 - 3 ч 12 мин., для В6 - 6 ч 24 мин.).

8.4.6.4 При обработке результатов измерений снимают бланк и измеряют расстояние между отметками времени для каждого диапазона.

Приведенную погрешность любого диапазона времени непрерывной записи , в процентах, определяют по формуле:

где - расстояние между отметками записи времени, измеренное измерительной линейкой на диаграммном бланке, мм.

Уровнемер ГР-116 считают пригодным к применению, если для любого диапазона на приводах МПЧ и ЭПЧ или на отдельно поверенных диапазонах

8.4.7 Результаты измерений расстояний на диаграммном бланке поверяемого уровнемера и соответствующие им промежутки времени заносят в таблицу по форме Приложения В.

8.4.8 Регистратор времени уровнемера считают прошедшим поверку с положительным результатом, если на каждом диапазоне или отдельно поверенных диапазонах регистрации времени значения погрешности не превышают предельных значений погрешностей, установленных в его паспорте.

8.5 Оформление результатов поверки

8.5.1 Результаты поверки оформляют в виде протокола согласно Приложению Д. К протоколу прилагают результаты измерений, оформленные согласно Приложениям Б и В.

8.5.2 При выполнении условий по 8.3.7 и 8.4.7 на уровнемер выдают свидетельство о поверке уровнемера сроком на 2 года (Приложение Е).

8.5.3 При отрицательных результатах поверки на уровнемер выдают извещение о непригодности к применению (Приложение Ж).

А.1 Назначение и устройство

А.1.1 Для проведения периодических поверок рабочих уровнемеров типа "Валдай" СУВ-М, ГР-38 и ГР-116 на местах эксплуатации, например в поплавковых колодцах уровнемерных постов сети Росгидромета, методом экспериментального определения частных составляющих погрешности предназначено приспособление для поверки уровнемеров (ППУ ОМС.01.000ИЭ).

Измерения на ППУ состоят из двух групп:

1) в первой группе устанавливают действительный масштаб регистрации (коэффициент передачи) и значение люфта в механизме передачи угла вращения поплавкового колеса к регистрирующему устройству;

2) во второй группе измеряют порог чувствительности уровнемера.

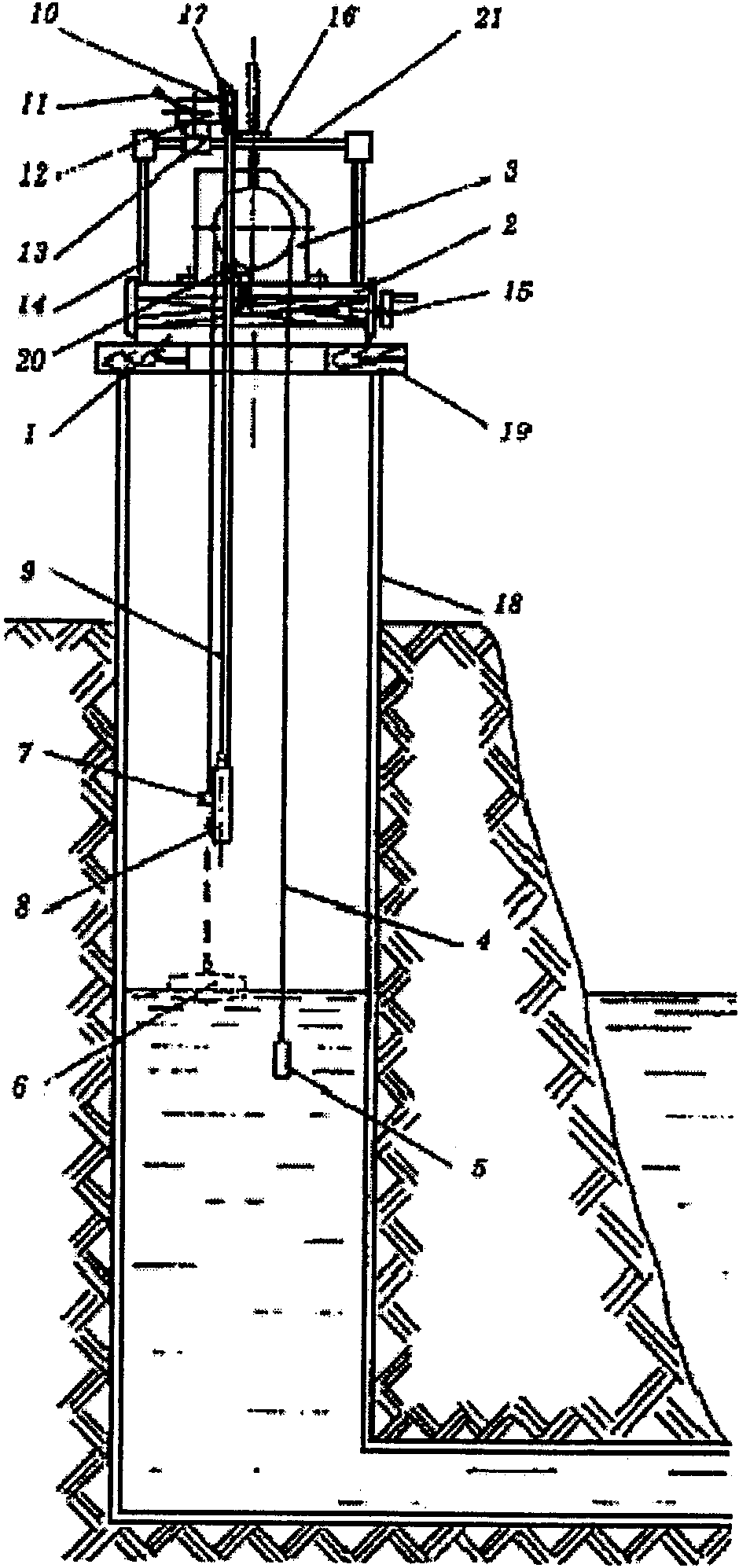

А.1.2 В комплект ППУ входят следующие части (см. рис. 1):

а) рама 1, на которой монтируется плата 2 для крепления поверяемого уровнемера 3, с механизмом подъема и опускания ее на высоту не более +/- 10 мм;

б) механизм перемещения противовеса 5, подвешенного на рабочем тросе уровнемера 4. Другой конец троса 4 (при съеме штатного поплавка) закрепляется зажимом 7 к грузу 8. Груз 8 подвешен на измерительной ленте 9 от металлической рулетки и перемещается вверх-вниз вместе с тросом 4 при вращении катушки 10, на которую наматывается (сматывается) измерительная лента 9 при вращении рукоятки 11 редуктора катушки 10;

в) штангенглубиномер 16 для измерений высоты подъема и опускания платы 2 относительно панели 21;

г) указатель 17, служащий для установки по его риске метровых делений измерительной ленты 9 и являющийся базой отсчета имитированного изменения уровня воды.

А.2 Работа на ППУ

А.2.1 Снимают с крепления на столешнице поплавкового колодца 18 рабочий (поверяемый) уровнемер 3 и на его место устанавливают раму 1, на плату 2 крепят поверяемый уровнемер так, чтобы он принял прежнее положение относительно отверстия столешницы 19.

А.2.2 Проводят измерения первой группы, выполняя следующие операции:

а) опускают груз 8 до дна колодца (или крайнего верхнего положения противовеса 5) так, чтобы груз 8 не касался дна поплавкового колодца при совпадении риски указателя 17 с метровым или полуметровым делением (если интервал измерений в колодце не более 0 - 3 м) ленты 9. Затем ставят на стопор катушку 10, снимают начальный отсчет уровня по ленте 9 и регистрируют показания уровнемера на прямом ходе уровня воды в начальной точке отсчета;

б) снимают со стопора катушку 10 и перемещают трос на длину начального участка, вращая рукоятку 11 до совпадения риски указателя 17 с метровым или полуметровым делением ленты, соответствующим длине начального участка , в метрах. При интервале допустимых измерений в колодце от 0 до 3 м значение , а при интервале измерений более 3 м значение . Ставят катушку 10 на стопор, снимают отсчет уровня по ленте, регистрируют показания уровнемера на прямом ходе уровня;

в) груз 8 с тросом 4 перемещают вверх до конца второго участка измерения , находящегося в верхней части поплавкового колодца, до совпадения риски указателя 17 с ближайшим к ней метровым или полуметровым делением ленты. Ставят катушку 10 на стопор, снимают отсчет, регистрируют показания уровнемера;

г) аналогичные измерения проводят при обратном ходе уровня (спуске груза 8), начиная с установки начального участка и заканчивая спуском груза до начального отсчета уровня по ленте;

д) по результатам измерений в трех сериях вычисляют систематическую и случайную погрешности.

А.2.3 Измерения второй группы проводят, выполняя следующие операции:

а) заменяют груз 8 на штатный поплавок 6 и спускают его на воду в поплавковом колодце 18;

б) поднимают плату 2 при помощи ручки 15 относительно ее начального (нулевого) положения до предела;

в) имитируя подъем уровня воды, медленно опускают плату 2 до ее начального (нулевого) положения, тем самым исключая люфт в механизме регистратора уровнемера;

г) штангенглубиномером 16 измеряют начальную высоту положения поплавкового колеса уровнемера относительно верхней поверхности панели 21;

д) затем медленно опускают плату 2 еще ниже до появления едва заметного выходного сигнала (сдвига пера не более чем на 0,5 мм);

е) в этом положении платы 2 измеряют штангенглубиномером 16 последующую высоту ;

ж) аналогичные измерения выполняют на обратном ходе уровня (при подъеме платы 2);

и) по разности показаний и определяют порог чувствительности уровнемера.

А.2.4 При поверке уровнемеров в поплавковом колодце при помощи ППУ на всех диапазонах измерений, интервал которых меньше глубины поплавкового колодца, груз 8 в измерениях первой группы опускают в поплавковый колодец на глубину, соответствующую поверяемому диапазону измерений.

Вторую группу измерений проводят только на первом диапазоне уровнемера.

А.2.5 В измерениях первой группы при перемещении груза 8 с тросом 4 на прямом или обратном ходе соблюдают однонаправленность их движения. При сбое однонаправленности движения возвращаются обратно на расстояние не менее 0,3 м и затем продолжают движение по заданному направлению. При достижении конца второго измерительного участка на прямом ходе, не сбивая положения груза 8, начинают измерения на обратном ходе согласно требованиям, указанным к измерениям на прямом ходе.

А.3 Транспортировка ППУ

А.3.1 Транспортировка ППУ к уровнемерным постам гидрологических объектов возможна на любой легковой автомашине.

А.3.2 Перед транспортировкой по окончании поверки конструкцию ППУ разбирают и складывают в укладочный ящик с размерами 80 x 450 x 550 мм. Масса комплекта ППУ не более 15 кг.
