1.1. Настоящие Нормы устанавливают требования к необходимой и контрольной ширине полосы радиочастот и внеполосным излучениям радиопередатчиков гражданского применения, использующих классы излучений, указанные в табл. 1, 1а, 1б, 1в, 1г, 2, 3 и 4.

1.2. Настоящие Нормы распространяются на все действующие радиопередатчики, за исключением переносных радиопередатчиков спасательных средств, радиопередатчиков, используемых для передачи сигналов тревоги и бедствия, и радиопередатчиков, работающих в полосах частот ниже 30 МГц с пиковой мощностью менее 1 Вт.

1.3. Нормы ГКРЧ являются обязательными для всех юридических и физических лиц на территории Российской Федерации, использующих радиочастотный спектр.

Требования и методы испытаний, установленные в настоящих Нормах, являются обязательными для соблюдения органами государственного управления, субъектами хозяйственной деятельности при эксплуатации (применении) радиопередающих средств.

1.4 Нормы распространяются на все действующие радиопередатчики, введенные в эксплуатацию до 1 января 2014 года, и действуют до окончания срока использования оборудования, но не позднее 1 января 2024 года.

В отдельных случаях по согласованию с ГКРЧ могут устанавливаться значения ширины полосы радиочастот и внеполосных излучений, отличающиеся от настоящих Норм.

1.6 Контроль нормируемых параметров осуществляется:

а) радиочастотной службой, при этом методики проведения измерений и обработки результатов измерений регламентируются соответствующими инструкциями;

б) в период эксплуатации в соответствии с Правилами технической эксплуатации радиоэлектронных средств.

Контроль нормированных параметров может осуществляться по измерениям мощности (напряжения) колебаний в тракте или по измерениям плотности потока мощности (напряженности) электромагнитного поля.

1.7 При наличии национальных стандартов (или принятых в Российской Федерации международных стандартов) на конкретные виды радиопередающих устройств или систем, в которых оговорены Нормы на ширину полосы радиочастот и внеполосные излучения и методики их измерений, нормы на эти параметры и их контроль должны соответствовать упомянутым стандартам, если требования стандарта соответствуют требованиям Норм или превышают их. При необходимости производится пересчет заявленных величин (измерительного уровня и ширины полосы) на предусмотренные формой N 1 (См. таблицу 5 Раздела 5).

2.1 Класс излучения: совокупность характеристик радиоизлучения, обозначаемая установленными условными обозначениями типов модуляции основной несущей, модулирующего сигнала, вида передаваемых сообщений, а также, при необходимости, дополнительных характеристик сигнала.

2.2 Необходимая ширина полосы частот (НШПЧ) ширина полосы частот, которая достаточна при данном классе излучения для обеспечения передачи сообщений с необходимой скоростью и качеством при определенных условиях.

2.3 Внеполосное радиоизлучение: излучение на частоте или частотах, непосредственно примыкающих к необходимой ширине полосы частот, которое является результатом процесса модуляции, но не включает побочных излучений.

2.4 Полоса частот радиоизлучения на уровне X дБ: полоса частот излучения радиопередающего устройства, за пределами которой любая дискретная составляющая спектра внеполосных радиоизлучений или спектральная плотность мощности внеполосных радиоизлучений ослаблены относительно заданного (исходного) уровня 0 дБ до уровня не менее чем X дБ.

2.5 Контрольная ширина полосы частот излучения: полоса частот излучения радиопередающего устройства на уровне -30 дБ, за пределами которой любая дискретная составляющая спектра внеполосных радиоизлучений или спектральная плотность мощности внеполосных радиоизлучений ослаблены не менее, чем на 30 дБ относительно заданного (исходного) уровня 0 дБ.

2.6 Время установления телеграфного сигнала: время, в течение которого ток телеграфного сигнала изменяется от 0,1 до 0,9 (или наоборот) величины, достигаемой в установившемся режиме; в случае асимметричного сигнала время установления в начале и в конце сигнала может быть различным.

2.7 Относительное время установления телеграфного сигнала: отношение времени установления к длительности импульса на уровне половины его амплитуды.

2.8 Пиковая мощность радиопередатчика: подводимая от передатчика к фидеру антенны мощность, усредненная за время одного радиочастотного периода, соответствующего максимальной амплитуде модулированной огибающей при нормальных условиях работы.

2.9 Средняя мощность радиопередатчика: по ГОСТ 24375-80.

2.10 Присвоенная полоса радиочастот: полоса частот, в пределах которой радиостанции разрешено излучение. Ширина присвоенной полосы частот равняется необходимой ширине полосы частот плюс удвоенное абсолютное значение допустимого отклонения частоты. Для космических станций присвоенная полоса частот включает в себя удвоенную максимальную величину Допплеровского сдвига частоты, который может наблюдаться по отношению к любой точке земной поверхности.

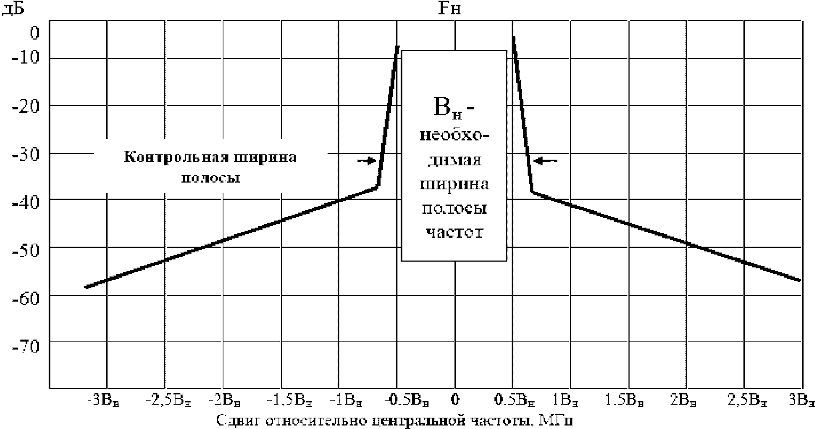

2.11 Ограничительная линия внеполосного излучения - линия на плоскости координат (уровень-частота), которая устанавливается для каждого класса излучения и является верхней границей максимально допустимых значений уровней составляющих внеполосного спектра излучения, выраженных в децибелах относительно заданного (исходного) уровня 0 дБ.

2.12 Длительность импульса - время (в секундах) между точками, соответствующими 50% амплитуды (по напряжению). Для кодированных импульсов под длительностью импульса понимается временной интервал между точками, соответствующими 50% амплитуды одного кодового элемента (подымпульса).

2.13 Длительность переднего фронта импульса - время (в секундах) нарастания импульса по переднему краю от 0,1 до 0,9 максимальной амплитуды. Для кодированных импульсов берется длительность фронта одного кодового элемента (подымпульса, дискреты).

Примечание: Если длительность фронта подымпульса (дискреты) не различима, то полагают, что она составляет 40% времени, требующегося для переключения с одной фазы или кодового элемента к следующей (или следующему).

2.14 Длительность заднего фронта импульса - время (в секундах) спада импульса по заднему краю от 0,9 до 0,1 максимальной амплитуды. Для кодированных импульсов берется длительность фронта одного кодового элемента (подымпульса, дискреты).

Примечание: Если длительность фронта подымпульса (дискреты) не различима, то полагают, что она составляет 40% времени, требующегося для переключения с одной фазы или кодового элемента к следующей (или следующему).

(затемненность номера страницы указывает, что норма относится к цифровой передаче)

4.1. Необходимая ширина полосы частот является исходным параметром при нормировании ширины полосы радиочастот и внеполосных излучений и определяется по формулам табл. 1. При расчете необходимой ширины полосы частот должны использоваться предусмотренные настоящими нормами параметры модуляции, относящиеся к данному классу излучения и типу радиопередающего устройства. Списки условных обозначений параметров и аббревиатур типов модуляции, использованных в Нормах, даны в приложении 6.

4.2. Нормы на контрольную ширину полосы частот определяются по формулам, приведенным в табл. 1 на уровне минус 30 дБ (Bк = B_-30) относительно заданного (исходного) уровня 0 дБ. Для некоторых типов радиолокационных станций Bк определяется на уровне минус 40 дБ.

4.3. Нормы на внеполосные излучения установлены по значениям ширины полосы частот радиоизлучения на уровнях X дБ, равных минус 40, 50 и 60 дБ (B_-40, B_-50 и B_-60) относительно заданного (исходного) уровня 0 дБ. Методы установки этого уровня приведены в пункте 5.27. Нормированные значения ширины полосы на этих уровнях определяются по формулам, приведенным в табл. 1. Соединение нормированных точек, координаты которых по оси ординат соответствуют указанным выше уровням, а по оси абсцисс - логарифму относительно расстройки от несущей по частоте, дает ограничительную линию для внеполосного спектра.

4.4. Измеренные значения контрольной ширины полосы частот и внеполосных излучений на уровнях X дБ не должны более чем на 10% превышать нормированные значения на тех же уровнях. Указанный допуск включает погрешность метода измерений, приведенного в разд. 5 настоящих Норм.

4.5. Требования к внеполосным излучениям радиопередатчиков ВЧ диапазона, работающих на борту летательных аппаратов классами излучений H2BBN, H3EJN, J3EJN, J7BCF, JXX-- <*>, приведены в табл. 2.

--------------------------------

<*> Здесь и далее по тексту прочерки в обозначении класса излучения заменяют не используемые дополнительные характеристики (см. Приложение 5)

4.6. Требования к внеполосным излучениям радиопередатчиков морской подвижной службы, работающих классами излучений H2BBN, H3EJN, J3EJN. R3EJN, приведены в табл. 3.

Примечания: Присвоенная частота радиопередатчика - f_пр на 1400 Гц выше частоты несущей или ее остатка. Величина необходимой ширины полосы частот определяется по формулам таблицы 1.

--------------------------------

<*> С абсолютным значением мощности не более 50 мВт

Примечания: Присвоенная частота радиопередатчика - f_пр на 1400 Гц выше частоты несущей или ее остатка.

Величина необходимой ширины полосы частот определяется по формулам таблицы 1.

5.1. На результаты измерений не должны оказывать влияние излучения источников индустриальных радиопомех, излучения других радиоэлектронных средств.

5.2. При контроле радиопередатчиков с перекрытием диапазона частот более 2 - измерения производят на трех частотах диапазона (в начале, середине и в конце диапазона).

При коэффициенте перекрытия менее 2 - измерения производят на одной частоте, близкой к середине диапазона.

5.3. Измерения и контроль следует осуществлять с использованием средств измерений, требования к которым приведены в приложении 3.

5.4. Обозначение классов излучений приведено в приложении 5.

5.5. Для радиопередатчиков, в которых используются классы излучений R3EGN, R3EJN, J3EJN, H3EJN, R7BCF, J7BCF, допускается производить контроль выполнения настоящих Норм только для класса излучения J3EJN.

Для радиопередатчиков, использующих классы излучений B8EJN, B8EGN и B9WWX, контроль производится только для класса излучения B8EJN.

5.6. Измерения контрольной ширины полосы частот и внеполосных излучений радиопередатчиков производятся по структурной схеме, представленной на рис. 1 (в обобщенном виде).

При измерениях используется та часть схемы, которая соответствует методике измерений данного класса излучения, указанной в данном разделе.

Для радиопередатчиков, использующих классы излучений F9B, F9E, F9D, контроль производится в каждом канале, отличающемся по типу передаваемой информации по методике, которая применима к типу передаваемой информации.

Рис. 1. Структурная схема измерений ширины полосы радиочастот и внеполосных излучений радиопередатчиков:

1 - радиопередатчик; 2 - генератор шума; 3а, 3б - звуковые генераторы; 4 - имитатор телеграфных сигналов; 5 - формирующий фильтр; 6 - квадратичный вольтметр; 7 - элемент связи (направленный ответвитель); 8 - модулометр; 9 - эквивалент антенны; 10 - девиометр; 11 - аттенюатор; 12 - анализатор спектра; 13 - частотомер; 14 - измеритель мощности; 15 - передающее устройство измерителя переходных помех; 16 - генератор испытательных телевизионных сигналов.

5.7. Если нормативно-технической документацией (НТД) на какое-либо радиосредство распространяется стандарт, предусматривающий определение ширины полосы внеполосного излучения, отличающейся по измеряемому уровню внеполосного излучения от уровня -30 дБ, производится пересчет ширины полосы к уровню B_к (B_-30) с использованием таблицы 4.

5.8. При контроле радиопередатчиков, работающих классами излучения A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F1D, F1E, F2B, F7E, A1BBN, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, измерения производятся при модуляции радиопередатчика испытательным сигналом типа "прямоугольные телеграфные точки".

При контроле радиопередатчиков, работающих классами излучения A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, G1D, G2B, G1E, G1F, G1W, G2D, G7D, G7E, G7F, G7W, измерения производятся при максимальной скорости манипуляции, оговоренной в ТУ на испытуемый радиопередатчик.

При контроле радиопередатчиков морской подвижной службы, работающих классом излучения G1BCN в режиме узкополосной относительной фазовой телеграфии (УОФТ), измерения производятся при скорости телеграфирования B = 0,88 B_макс, где B_макс - максимальная скорость телеграфирования в радиоканале.

При контроле радиопередатчиков, работающих классом излучения F1BCN, F1D, F1E, F2B, измерения производятся при максимальных штатных значениях девиации частоты на максимальной скорости манипуляции и при наиболее часто применяемых сочетаниях девиации и скорости манипуляции.

5.9. При контроле радиопередатчиков, работающих классами излучения F7BDX, F7D, F7E, F8B, испытательный сигнал формируется путем манипуляции обоих каналов радиопередатчика "телеграфными точками", скорость и синхронизация которых выбраны таким образом, чтобы мгновенная частота (фаза) радиопередатчика последовательно принимала все четыре значения в течение равных промежутков времени (рис. 2).

При контроле радиопередатчиков, работающих классом излучения F7BDX, измерения производятся при максимальном разносе частот и максимальной скорости манипуляции (по одному из каналов).

Примечание. Если при измерениях с использованием указанных манипулирующих сигналов радиопередатчик удовлетворяет настоящим Нормам (разд. 4) в части синхронного режима работы каналов, следует считать, что радиопередатчик будет удовлетворять требованиям и в части асинхронного режима работы каналов.

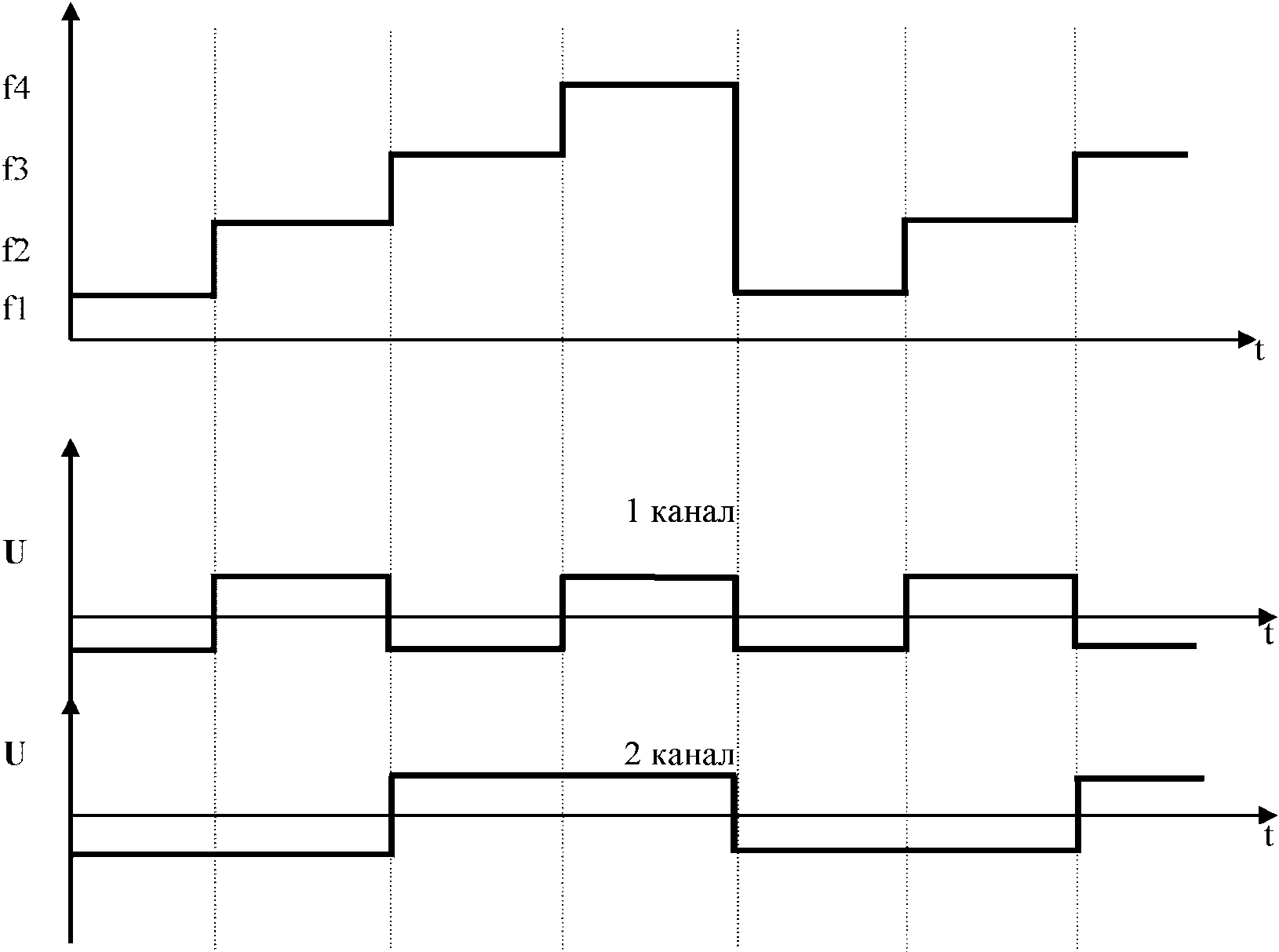

Рис. 2. Формирование испытательного сигнала для радиопередатчиков, работающих классом излучения F7BDX.

f₁ - частота, соответствующая "отжатию" в первом и втором каналах; f₂ - частота, соответствующая "нажатию" в первом и "отжатию" во втором каналах; f₃ - частота, соответствующая "отжатию" в первом и "нажатию" во втором каналах; f₄ - частота, соответствующая "нажатию" в первом и втором каналах; U - манипулирующее напряжение.

5.10. При контроле радиопередатчиков, работающих классом излучения F1C-- или F3C--, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по амплитуде с коэффициентом модуляции, равным 90%, частотой 1,1 кГц. Измерения ширины полосы частот производятся при девиации частоты на выходе радиопередатчика, равной 1500 Гц.

5.11. При контроле радиопередатчиков, работающих классом излучения A3C-- или R3C--, испытательный сигнал представляет собой синусоидальный сигнал с частотой 1,9 кГц, модулированный по частоте синусоидальным сигналом с частотой 550 Гц и девиацией 400 Гц (имитация передачи черно-белых штриховых изображений). Коэффициент глубины модуляции на выходе радиопередатчика устанавливается равным 90%.

5.12. При контроле радиопередатчиков, работающих классом излучения F3EGN, испытательный сигнал представляет собой синусоидальный сигнал с частотой, равной максимальной модулирующей частоте с коэффициентом нелинейных искажений, не превышающим 1%. Измерения производятся при максимальной девиации частоты. Девиация устанавливается с точностью не хуже 5%.

Примечание. Нормы на контрольную ширину полосы частот излучений вещательных радиопередатчиков с широкополосным линейным трактом модуляции выполняются, если не превышается установленное техническими условиями максимальное значение девиации частоты при соблюдении норм на нелинейные искажения, шумы и фон радиопередатчиков.

5.13. При контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, H3EJN, J3EJN, R3EJN, R3EGN, R7BCF, J7BCF, F3EJN, B8EJN, B9WWX, измерения производятся на шумовых испытательных сигналах, сформированных с помощью фильтров.

При контроле радиопередатчиков, работающих классом излучения A3EGN или R3EGN, используется фильтр, формирующий вещательный сигнал (п. П.3.12).

При контроле радиопередатчиков, работающих классами излучений R7BCF, J7BCF, B9WWX, а также радиопередатчиков подвижной службы, работающих классами излучений A3EJN, R3EJN, H3EJN, J3EJN, F3EJN, в качестве формирующего фильтра применяется любой фильтр, имеющий полосу пропускания телефонного канала, используемого в данной службе.

Во всех остальных случаях в качестве формирующего фильтра используется фильтр, формирующий речевой сигнал (п. П.3.11). Для передатчиков, работающих классами излучений B8EJN, B9WWX, шумовой испытательный сигнал подается через формирующие фильтры в каждый из каналов.

5.14. При контроле радиопередатчиков, работающих классом излучения F8EJF, в качестве испытательного сигнала используется шумовой сигнал от передатчика измерителя переходных помех.

5.15. При контроле радиопередатчиков, работающих классом излучения D7W, в качестве испытательного сигнала используется сигнал от генератора псевдослучайной последовательности импульсов.

5.16. При контроле радиопередатчиков, работающих классами излучений F3F, F8WWN, в качестве испытательного сигнала используется сигнал от генератора испытательных телевизионных сигналов.

5.17. При контроле радиопередатчиков, работающих классами излучений M7E, P0NAN или K1B--, Q1B--, измерения производятся в режиме модуляции радиопередатчика некодированными импульсами, длительность которых должна быть наименьшей из предусмотренных в ТУ на испытуемый радиопередатчик. В случае невозможности работы радиопередатчика в режиме только коротких импульсов допускается производить измерения в рабочем или испытательном режиме модуляции.

5.18. Для классов излучения, не имеющих в данных нормах специфических правил измерения ширины контрольной полосы и внеполосных излучений, применяются общие правила, предусмотренные в Рекомендациях МСЭ-Р.

5.19. Уровни испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F1D, F1E, F2B, F7E, A1BBN, F7B, F8B, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W, задаются уровнем немодулированной (неманипулированной) несущей, а для излучения класса R3C-- уровнем поднесущей.

5.20. Уровни шумовых испытательных сигналов при контроле радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, устанавливаются следующим образом.

На вход радиопередатчика от низкочастотного генератора подается синусоидальный сигнал с частотой 600 Гц при использовании фильтра, формирующего речевой сигнал, 1000 Гц при использовании фильтра, имеющего полосу пропускания телефонного канала, или 300 Гц при использовании фильтра, формирующего вещательный сигнал.

Уровень входного синусоидального сигнала устанавливается таким образом, чтобы обеспечивалась 100% модуляция радиопередатчика, работающего классом излучения A3EJN или A3EGN, номинальная пиковая мощность радиопередатчиков, работающих классами излучений R3EGN, R3EJN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, или номинальная девиация частоты радиопередатчика, работающего классом излучения F3EJN.

Замечается среднеквадратичное напряжение этого сигнала U_sin. Затем на вход радиопередатчиков, работающих классами излучений A3EJN, A3EGN, R3EGN, R3EJN, H3EJN, J3EJN, R7BCF, J7BCF, B8EJN, B9WWX, через тот же формирующий фильтр подается шумовой сигнал, уровень которого устанавливается таким образом, чтобы эффективное напряжение шума, измеряемое тем же вольтметром, было равно U_ш = K_sU_sin.

Если невозможно обеспечить коэффициент модуляции, равный 100% (при излучении класса A3EJN или A3EGN), допускается устанавливать среднеквадратичное значение напряжения шумового сигнала по соотношению U_ш = 2K_sU'_sin, где U'_sin - эффективное значение уровня сигнала, обеспечивающее коэффициент модуляции, равный 50%.

Значение коэффициента K_s для различных случаев указано в табл. 5.

Необходимый уровень шумового сигнала при измерениях классов излучений R3EJN, R3EGN, J3EJN, B8EJN, J7BCF может устанавливаться с помощью выходной мощности радиопередатчика таким образом, чтобы при подаче шумового сигнала средняя выходная мощность радиопередатчика составляла 0,25 от его номинальной пиковой мощности.

При контроле радиопередатчиков, которые работают только с определенными типами электроакустических преобразователей (микрофон, ларингофон и т.д.) и имеют ограничители динамического диапазона входного сигнала, уровень шумового сигнала на входе радиопередатчика устанавливается равным U_ш = K_sU_{sin ном}, где U_{sin ном} - среднеквадратичное значение номинального напряжения, создаваемого электроакустическим преобразователем, указанное в ТУ на этот преобразователь. K_s - коэффициент из табл. 5.

При контроле радиопередатчиков, у которых нормируется среднеквадратичное значение входного напряжения модулятора, среднеквадратичное напряжение шумового сигнала должно устанавливаться равным этому значению.

5.21 При контроле радиопередатчиков, работающих классом излучения F8EJF, уровень шумового испытательного сигнала, подаваемого на вход оконечного оборудования телефонного ствола, рассчитывается по формуле P_ш.исп. = P_к.вх. + P_загр, где P_к.вх. - номинальный уровень одного канала ТЧ на входе оконечного оборудования телефонного ствола РРЛ; P_загр. - средний уровень многоканального сообщения, определяемый табл. 1а.

5.22. При контроле радиопередатчиков, работающих классом излучения F8WWN, уровень испытательного сигнала (размах сигнала яркости, подаваемого на вход оконечного оборудования телевизионного ствола РРЛ) должен быть равен 1 В.

5.23. При контроле радиопередатчиков, работающих классами излучения D7D, D7W, параметры испытательного сигнала устанавливаются в соответствии с ГОСТ 26886-86.

5.24. Измерения контрольной ширины полосы частот и внеполосных излучений радиопередатчиков производятся согласно структурной схеме на рис. 1.

При необходимости измерения можно производить при связи анализатора спектра с радиопередатчиком "по полю". При этом следует использовать антенны, удовлетворяющие требованиям настоящих измерений по широкополосности.

При необходимости измерительная аппаратура помещается в экранированную камеру.

Примечание: При контроле РЭС, подпадающего под действие международного или национального стандарта с уровнями измерения, отличными от установленных для бланка формы N 1 "ТТД РЭС", должен производиться пересчет к контрольной ширине полосы частот на уровнях -30 дБ или -40 (60) дБ соответственно. См. пункт 5.7, таблица 4.

Допускается измерение контрольной ширины полосы частот и уровней внеполосных излучений по параметрам плотности потока мощности (напряженности) электромагнитного поля при условии не увеличения погрешности метода измерений, используемого в настоящих Нормах.

5.25. Измерительная аппаратура в соответствии со структурной схемой рис. 1 должна удовлетворять требованиям, изложенным в приложении 3 к настоящим Нормам.

5.26. Параметры анализатора спектра устанавливаются исходя из следующих критериев.

Полоса пропускания узкополосного тракта анализатора спектра на уровне минус 3 дБ при использовании периодических испытательных сигналов выбирается в 3 раза меньше частоты манипуляции, а для импульсных классов излучений - близкой к . При контроле импульсных классов излучений форма частотной характеристики узкополосного тракта анализатора спектра должна быть близкой к колоколообразной.

При использовании шумовых испытательных сигналов должна быть не более 0,05 B_к.

Полоса обзора анализатора спектра П (а при использовании анализатора спектра, подключаемого к тракту УПЧ приемника, и ширина полосы пропускания приемника) устанавливается в 1,5 - 2 раза шире значений ширины полосы частот, рассчитанных по данным табл. 1.

Постоянная времени последетекторного фильтра и время анализа анализатора спектра выбираются в зависимости от класса излучения радиопередатчика следующим образом:

- при измерении излучений классов A1AAN, A1BBN, A2AAN, H2BBN, J2BBN, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, F1E, F1D, F7D, F7E, F8B, F9B, G1D, G1E, G1F, G1W, G7D, G7E, G7F, G2B, G2D, постоянная времени должна быть минимальной из устанавливаемых в анализаторе спектра; время анализа (T) должно удовлетворять условию

- при этом могут использоваться анализаторы спектра с линейным или логарифмическим детектором;

- при измерении излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F8EJF и D7W могут использоваться анализаторы спектра с линейным, квадратичным и логарифмическим детекторами, при этом постоянная времени должна удовлетворять условию

Время анализа выбирают исходя из следующих условий: если наклон огибающей спектра Q в точке измерения составляет величину менее 30 дБ/октава, то время анализа прибором, имеющим линейный, квадратичный и логарифмический детекторы, рассчитывается соответственно по формулам (3):

Если наклон огибающей Q в точке измерения превышает 30 дБ/октава, то время анализа рассчитывается соответственно по формулам (4):

Если рассчитанное по формулам (3) и (4) время анализа окажется больше максимального времени развертки анализатора спектра, то измерения необходимо производить с использованием ручной развертки.

Оценка величины Q производится перед точными измерениями ширины контрольной полосы частот излучения следующим образом.

Полоса обзора анализатора спектра выбирается в 3 - 4 раза шире B_к, после чего величина Q оценивается непосредственно по экрану анализатора спектра с логарифмическим детектором в соответствии с рис. 3 или по разности показаний аттенюаторов анализатора спектра при отсчете на отметке шкалы "0 дБ" последовательно значений B_к и 2 B_к.

При измерениях излучений классов P0NAN, K1B--, Q1B-- - постоянная времени последетекторного фильтра должна быть минимальной из устанавливаемых на анализаторе спектра.

Время анализа выбирается из условия T >= 50/F_c, где F_c - частота следования импульсов.

Примечание. Допускается производить оценку величины Q по разности уровней Q' между полосами B_к и 1,5 B_к. Тогда величина Q рассчитывается по формуле Q = 1,7 Q'

5.27. Нулевой уровень (Уровень 0 дБ) на анализаторе спектра, относительно которого отсчитываются измерительные уровни X дБ, устанавливается следующим образом:

- при измерениях излучений классов A1AAN, A1BBN, A2AAN, H2BBN, H2BFN, J2A, J2BBN, J2BCN, F1B, F1BCN, G1BCN, F3EGN, F1C--, F3C--, F7BDX, F1D, F1E, F2B, F7E, F7B, F7D, F8B, F8D, G1B, G1E, G1F, G1W, G2B, G2D, G7D, G7E, G7F, G7W - по уровню немодулированной (неманипулированной) несущей;

- при измерениях излучений классов A3C--, R3C-- - по уровню немодулированной поднесущей;

- при измерениях излучений классов P0NAN, K1B--, Q1B-- - по уровню максимальной составляющей спектра выходного каскада радиопередатчика при его модуляции испытательным сигналом;

при измерениях излучений классов A3EJN, A3EGN, R3EJN, R3EGN, B8EJN, B8EGN, D7W, H3EJN, J3EJN, R7BCF, J7BCF, B9WWX, F3EJN, F3EHN, F3F, F8EJF, F8WWN, F9D, F9E - по максимальному уровню огибающей спектра (установка нулевого уровня) в пределах боковой полосы частот, т.е. уровень отклика анализатора спектра, соответствующего несущей частоте, не учитывается (см. рис. 3).

Примечание. Если при измерениях излучения класса A3EGN максимальный уровень спектральной плотности мощности в пределах боковой полосы частот маскируется откликом от несущей, спектр на экране анализатора устанавливается таким образом, чтобы на уровне минус 10 дБ ширина полосы частот излучения была равна 4 кГц.

Амплитуда соответствующей спектральной составляющей на экране анализатора спектра устанавливается на отметку "0 дБ", или, если это не может быть обеспечено, в качестве отметки нулевого уровня принимают любую фиксированную горизонтальную линию в верхней трети экрана (индикатора) анализатора спектра. Далее от этого исходного уровня отсчитываются другие стандартизированные уровни: минус 30, 40, 50 и 60 дБ.

Установка нулевого уровня и собственно измерения контрольной ширины полосы частот и внеполосных излучений должны производиться при одних и тех же параметрах анализатора спектра: полосы пропускания узкополосного тракта, времени развертки и постоянной времени последетекторного фильтра.

5.28. После установки нулевого уровня осуществляют измерения контрольной ширины полосы частот и внеполосных излучений.

В случае использования анализатора спектра с логарифмическим детектором отсчет контрольной ширины полосы частот и внеполосных излучений производят непосредственно по шкале анализатора спектра на соответствующих уровнях по частотному интервалу между крайними спектральными составляющими, превышающими этот уровень (рис. 4). Такой отсчет допускается, если погрешность данного анализатора спектра по логарифмической шкале не превышает 2 дБ. В противном случае отсчет производится при использовании линейного детектора.

Калибровка (установка нулевого уровня в соответствии с п. 5.27) анализатора спектра с линейным детектором производится при затухании аттенюаторов анализатора спектра (в тракте ВЧ и/или ПЧ согласно описанию анализатора спектра) или внешнего аттенюатора согласно рис. 1, превышающем значения измерительных уровней X дБ (X = -30 дБ для измерения контрольной полосы частот и -40, -50 и -60 дБ для измерения внеполосных излучений). После подачи на радиопередатчик модулирующего сигнала, не меняя полосы пропускания узкополосного тракта анализатора спектра и полосы обзора, затухание аттенюаторов уменьшают на величину X дБ и затем по экрану анализатора спектра производят отсчет измеряемой ширины полосы частот на отметке нулевого уровня (рис. 5) между спектральными составляющими справа и слева от средней части спектра.

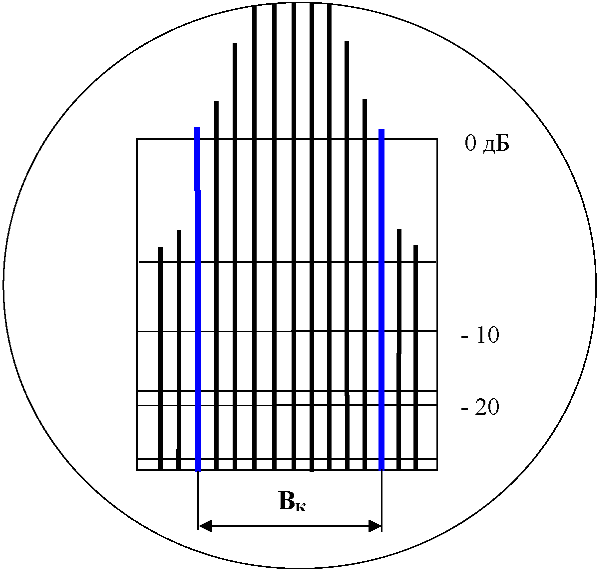

При измерениях в ручном режиме работы анализатора спектра с линейным детектором производят перемещение анализирующего фильтра в пределах полосы обзора и с помощью частотомера, подключенного к выходу тракта ПЧ анализатора спектра, отмечают два значения частоты, соответствующие откликам анализатора спектра, которые начинают превышать уровень 0 дБ (рис. 5). Разность этих частот дает значение измеряемой полосы частот.

Если при этом измеряемая ширина полосы частот излучения выйдет за пределы шкалы анализатора спектра, что приведет к необходимости увеличения полосы обзора, то после изменения полосы обзора необходимо повторно произвести калибровку анализатора спектра (установку нулевого уровня в соответствии с п. 5.27) по уровню немодулированной несущей. После этого следует повторить описанные выше операции.

6.1. Уровень любой дискретной спектральной составляющей выходного сигнала радиопередатчика в пределах внеполосного спектра при модуляции радиопередатчика двухтоновым испытательным сигналом, обеспечивающим его модуляцию до номинальной пиковой мощности огибающей, не должен превышать величин, указанных в табл. 3.

6.2. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме J3EJN, производятся по схеме, приведенной на рис. 1.

6.3. На вход радиопередатчика подается сигнал от одного из генераторов с частотой 470 Гц и уровнем, при котором на выходе радиопередатчика обеспечивается мощность

где P_{пик.ном} - номинальная пиковая мощность огибающей. Затем, не отключая сигнал от первого низкочастотного генератора, на радиопередатчик подается сигнал от второго низкочастотного генератора с частотой 2550 Гц, уровень которого устанавливается таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность:

6.4. Полоса обзора анализатора спектра устанавливается не менее 20 кГц, полоса пропускания анализирующего фильтра - 50 - 150 Гц. Скорость (время) анализа определяется согласно П. 5.26. настоящих Норм.

6.5. Спектральные составляющие модулирующего сигнала устанавливаются по горизонтали в центре шкалы анализатора спектра.

В случае равенства уровней спектральных составляющих, соответствующих модулирующему сигналу, они путем регулировки коэффициента передачи анализатора спектра устанавливаются на отметку "0 дБ" или на другую заменяющую ее отметку, расположенную в верхней трети шкалы анализатора спектра. Если уровни спектральных составляющих модулирующего сигнала не равны, путем небольшого изменения уровней модулирующих сигналов добиваются их равенства, следя, чтобы не нарушались соотношения формулы (6). Затем выравненные уровни спектральных составляющих модулирующего сигнала устанавливаются на отметку "0 дБ" или заменяющую ее отметку шкалы анализатора спектра.

6.6. Измерения уровней комбинационных составляющих 3 - 9-го порядков или любых других составляющих, попадающих в полосы частот, указанные в табл. 3, при использовании анализатора спектра с логарифмической шкалой производятся непосредственно по шкале анализатора спектра, а при использовании анализатора спектра с линейной шкалой - с помощью аттенюаторов спектра согласно его описанию. Измеренные уровни должны быть ослаблены по отношению к уровню спектральных составляющих модулирующего сигнала не менее, чем это указано в табл. 3. По измеренным величинам ослабления спектральных составляющих, лежащих в полосах частот f_пр +/- 7,5 кГц, рассчитывают их мощности. Мощность каждой из этих составляющих в соответствии с табл. 3 не должна превышать 50 мВт.

6.7. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H3EJN, производятся по схеме рис. 1.

Уровень несущей радиопередатчика устанавливается таким образом, чтобы на его выходе обеспечивалась мощность в соответствии с формулой (5). Затем на радиопередатчик подается сигнал от низкочастотного генератора с частотой 2000 Гц, уровень которого устанавливается таким образом, чтобы на выходе радиопередатчика обеспечивалась мощность в соответствии с формулой (6).

После этого производятся измерения уровней составляющих аналогично пп. 6.4 - 6.6.

6.8. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме H2BBN, производятся при установке радиопередатчика в режим постоянного "нажатия" по методике, изложенной в П. 6.7.

6.9. Измерения и контроль внеполосных спектров излучений радиопередатчиков, работающих в режиме R3EJN, производятся при установке данного радиопередатчика в один из режимов J3EJN или H3EJN. Измерения производятся по методике, изложенной в пп. 6.2 - 6.4 или 6.7 соответственно.

7.1. Уровень любой компоненты спектральной плотности мощности внеполосного излучения, подводимого к антенне или ее эквиваленту, при модуляции радиопередатчика шумовым испытательным сигналом, обеспечивающим номинальную пиковую мощность, не должен превышать величин, указанных в табл. 2.

7.2. Измерение и контроль внеполосных излучений радиопередатчиков проводится только в классе излучений J3EJN по структурной схеме, приведенной на рис. 1.

7.3. На вход радиопередатчика 1 от генераторов низкочастотных сигналов 3 и 3' подаются два синусоидальных сигнала с частотами 1100 Гц и 1500 Гц одинакового уровня U_s, обеспечивающего номинальную пиковую мощность, подводимую к эквиваленту антенны 9.

На анализаторе спектра 12 обе компоненты модуляции точной регулировкой их низкочастотного уровня поддерживают равными и устанавливают на уровне минус 6 дБ с помощью аттенюаторов ВЧ или ПЧ анализатора спектра или внешним аттенюатором 11. В этом случае уровень 0 дБ соответствует пиковой мощности излучения радиопередатчика в классе излучения J3EJN.

7.4. Отключают генератор низкочастотных сигналов 3 и на вход радиопередатчика подключают генератор шума 2 через формирующий фильтр речевого сигнала 5. Уровень сигнала от генератора шума 2 на входе радиопередатчика 1 устанавливают равным 0,47 U_s по среднеквадратичному вольтметру 6. Ширину полосы частот, занимаемую внеполосными излучениями, измеряют на уровнях минус 30; 38 и 43 дБ относительно выставленного в п. 7.3 нулевого уровня. Ширина полосы частот не должна превышать величин, указанных в табл. 2.

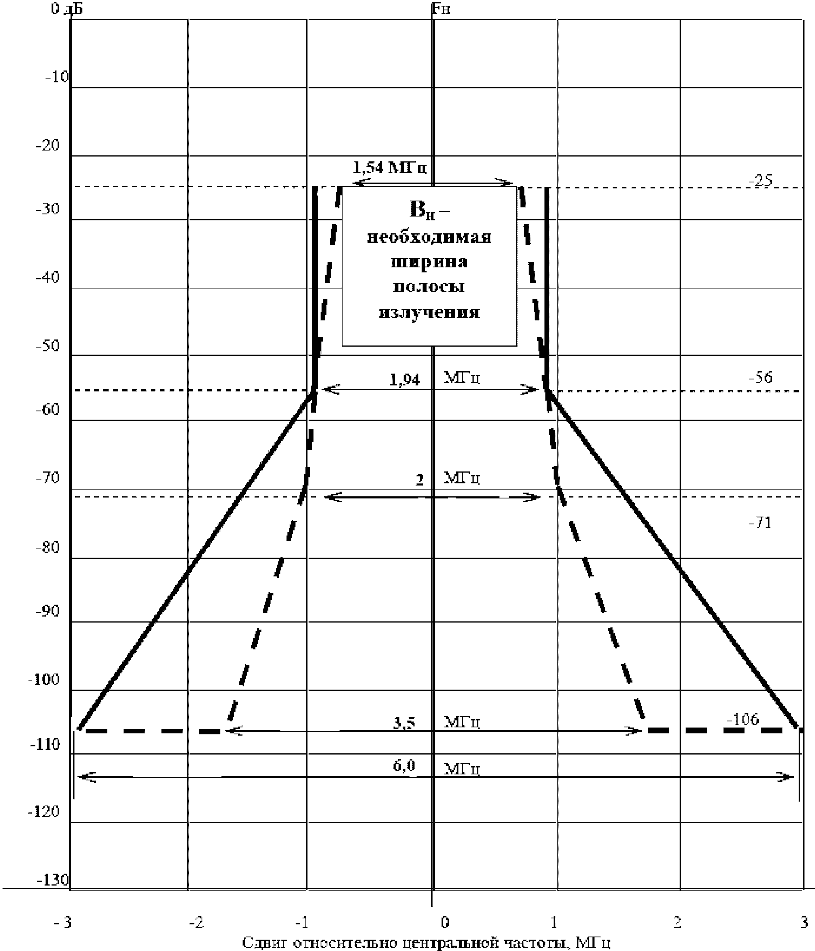

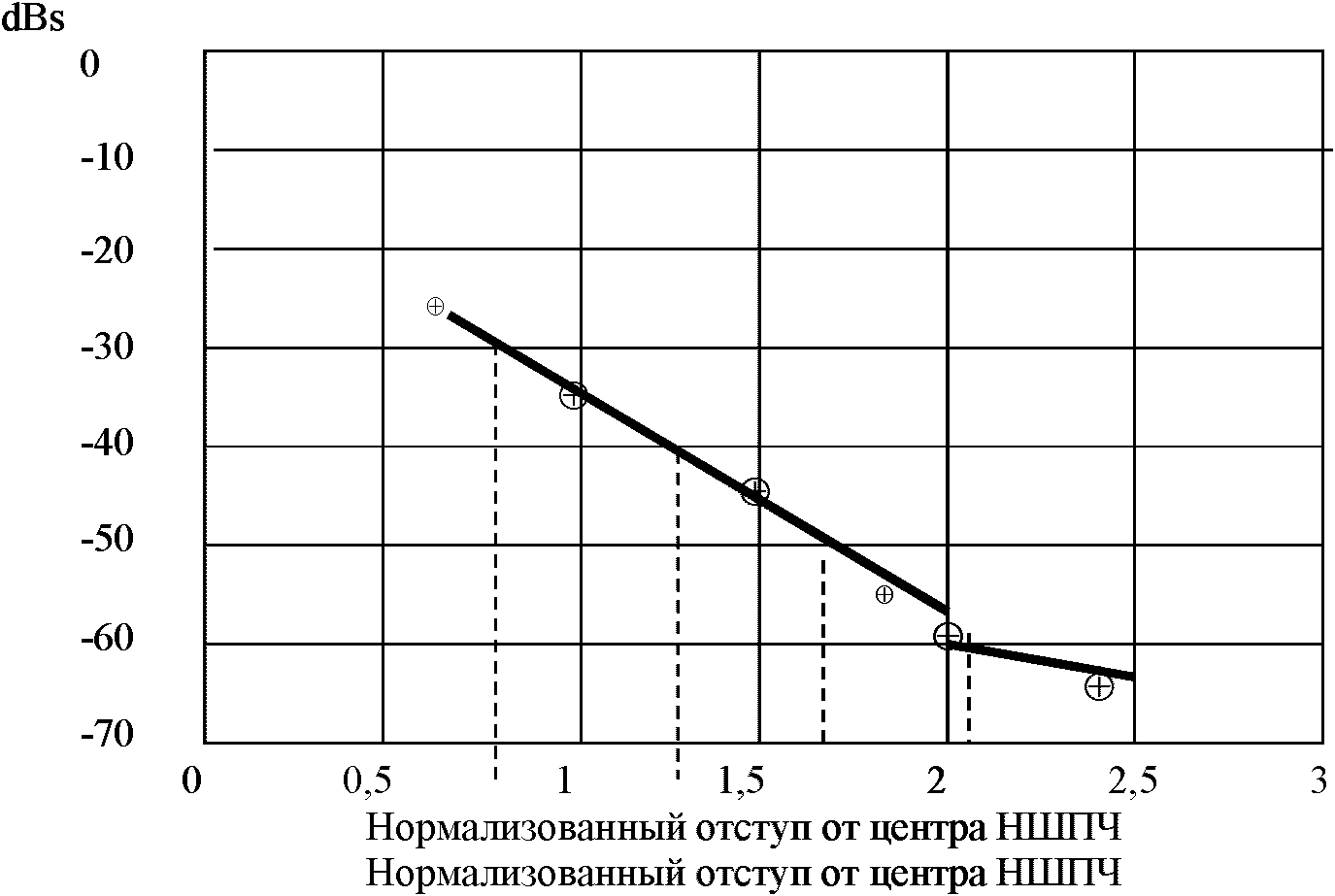

Рис. П.1.1. Стандарт огибающей для внеполосных излучений в системе ИНТЕЛСАТ (док. 76 рг1/5).

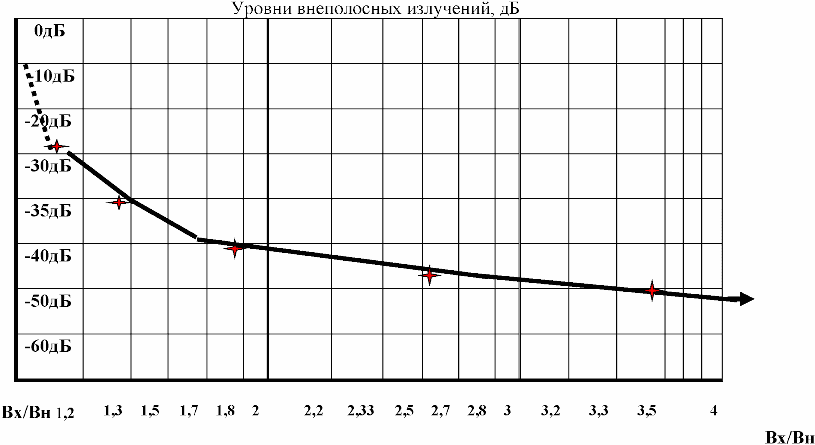

Рис. П.1.2. График зависимости огибающей внеполосных излучений от индекса модуляции для классов излучения F1B, F1D, F1W, F7B, F7D, F7W.

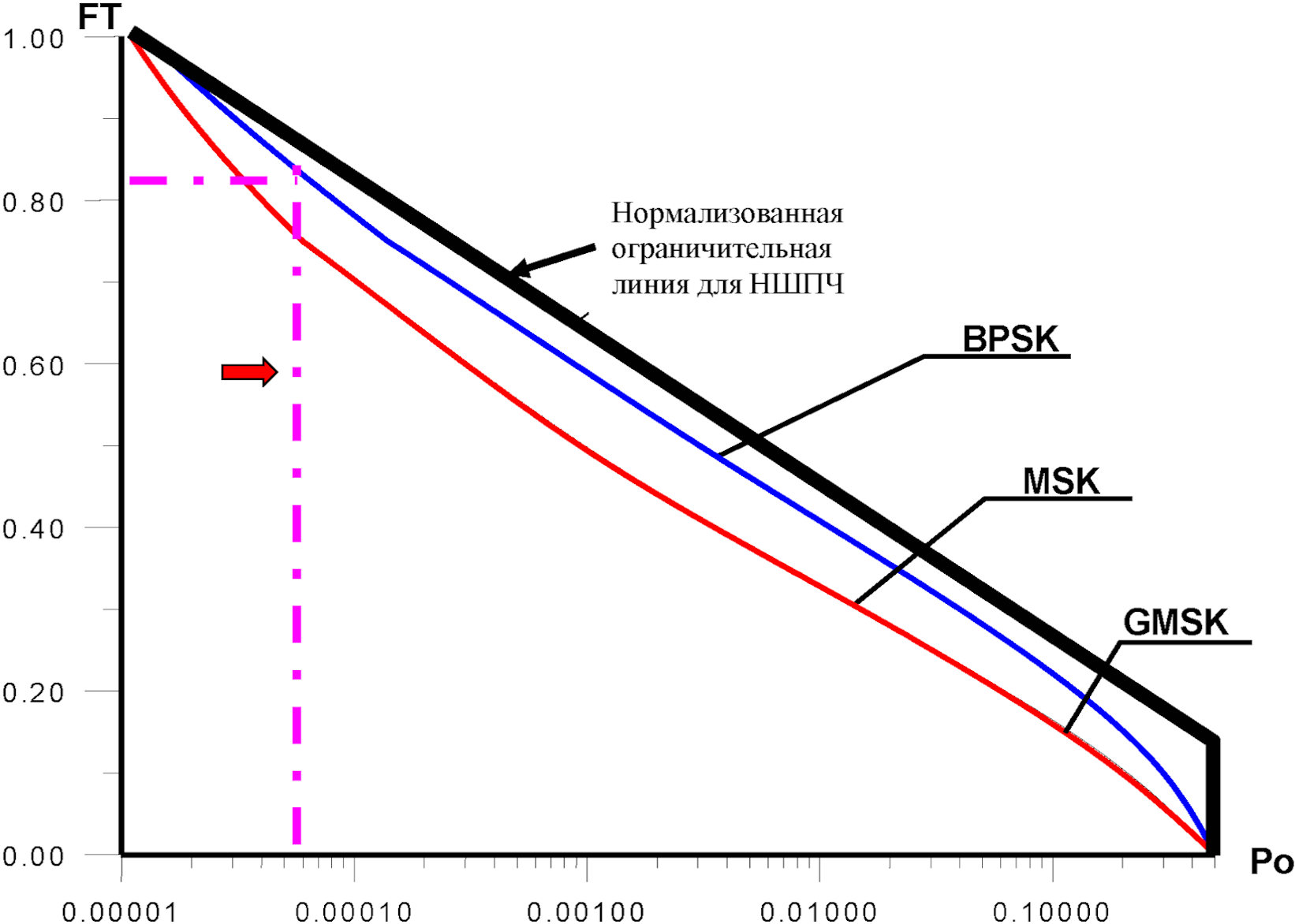

Рис. П2-1. Зависимость по критерию Найквиста необходимой ширины полосы излучения FT от степени достаточности достоверности получаемой цифровой информации Po без учета применяемой системы кодирования информации и избыточности кода.

Пример: для системы BPSK в связи с вводом исправляющего кода требования к достоверности информации в канала 5·10^-4. Соответственно, требования в НШПИ в формулах таблицы 1 сокращаются до 82%.

П.2.1. В случаях особо загруженных полос радиочастот и/или применения радиосистем, особо чувствительных к помехам, а также систем с высокими требованиями к достоверности информации, расчет необходимой полосы частот должен проводиться с учетом качества передачи сообщений.

П.2.2. Для цифровых систем передачи качество передачи характеризуется средней вероятностью ошибки на один бит P_ош. Исходя из величины требуемой вероятности ошибки возможно определить необходимую ширину полосы частот полезного сигнала, обеспечивающую необходимую достоверность передачи информации, как полосу при которой обеспечивается заданное значение вероятности ошибки на бит по всей системе радиосвязи. Получаемые при этом значения могут существенно отличаться от расчетного значения необходимой ширины полосы частот, установленной по параметрам модуляции и, соответственно, по контрольной ширине полосы частот на уровне -30 дБ.

П.3.1. Диапазон частот анализатора спектра должен перекрывать рабочий диапазон частот испытуемого радиопередатчика.

Допускается производить измерения по участкам диапазона различными типами анализаторов спектра.

П.3.2. Полоса обзора анализатора спектра должна обеспечивать измерение огибающей спектра сигнала в полосе частот, соответствующей минимальному измерительному уровню.

Примечание. При отсутствии анализаторов спектра с требуемой полосой обзора допускается измерение огибающей контролируемого спектра по участкам.

П.3.3. Полоса пропускания анализатора спектра на уровне минус 3 дБ должна быть:

- при использовании периодических испытательных сигналов - в 3 раза меньше частоты манипуляции;

- для импульсных излучений - ;

- для шумовых испытательных сигналов - 0,05 B_к.

В этом случае анализатор спектра должен иметь последетекторную усредняющую цепочку с постоянной времени .

П.3.4. Динамический диапазон анализатора спектра должен обеспечить точность измерения +/- 2 дБ на минимальном измерительном уровне, то есть минус 60 дБ.

П.3.5. Неравномерность АЧХ анализатора спектра в установленной полосе частот не должна превышать 3 дБ.

П.3.6. Общая погрешность измерения уровней должна быть не более 10%.

П.3.7. Неравномерность спектральной плотности мощности шума в полосе измерения должна быть не более 2 дБ.

П.3.8. Уровень мощности шума на выходе генератора должен обеспечить нормальный режим модуляции. Допускается использование генератора шума с меньшим уровнем мощности совместно с усилителем. Частотная характеристика усилителя должна иметь неравномерность не более 1 дБ (в полосе частот 0,9 F_н - 1,2 F_в, где F_н и F_в - нижняя и верхняя частоты модулирующих сигналов).

Усилитель должен иметь коэффициент нелинейных искажений не более 3% (при подаче на вход усилителя синусоидального сигнала последовательно на частотах 300, 600 и 1000 Гц).

П.3.9. Погрешность установки выходного уровня не более 6%.

П.3.10. Преобладание "телеграфных точек" не должно превышать 3%. Относительное время установления импульсов не должно превышать 2%. Должна обеспечиваться стандартная скорость манипуляции (от 47 до 2400 Бод) с относительной погрешностью не более 10^-5. В имитаторе должно быть два канала с выходным напряжением сигнала, обеспечивающим работу радиопередатчика в штатном режиме.

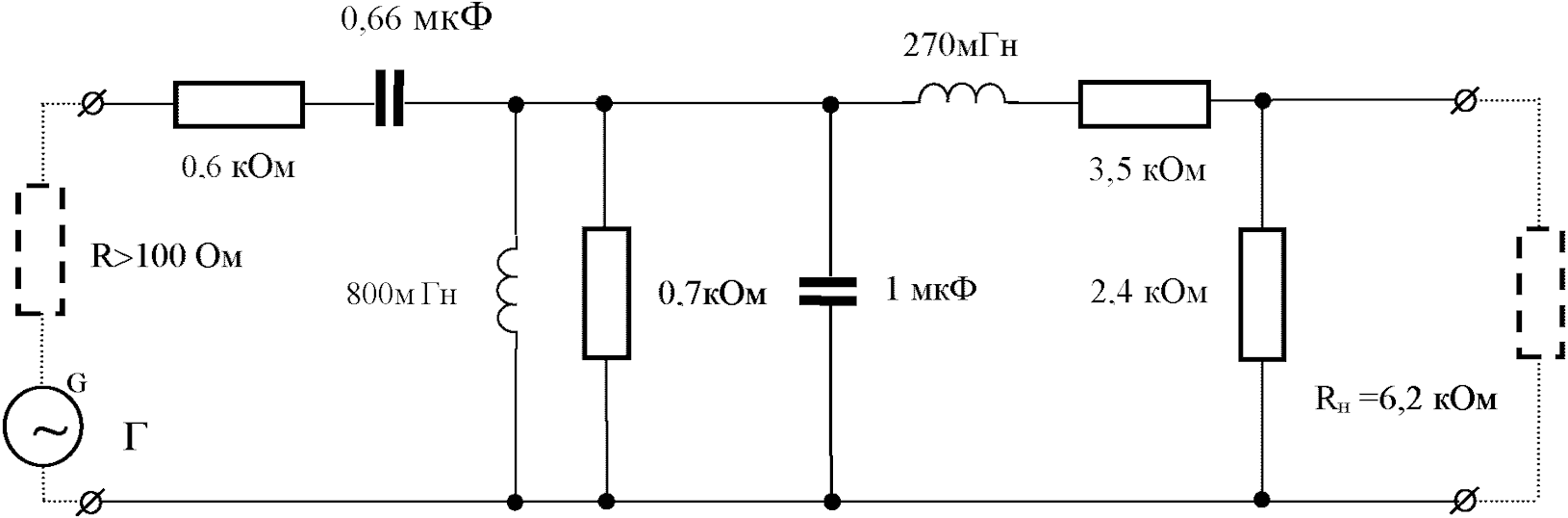

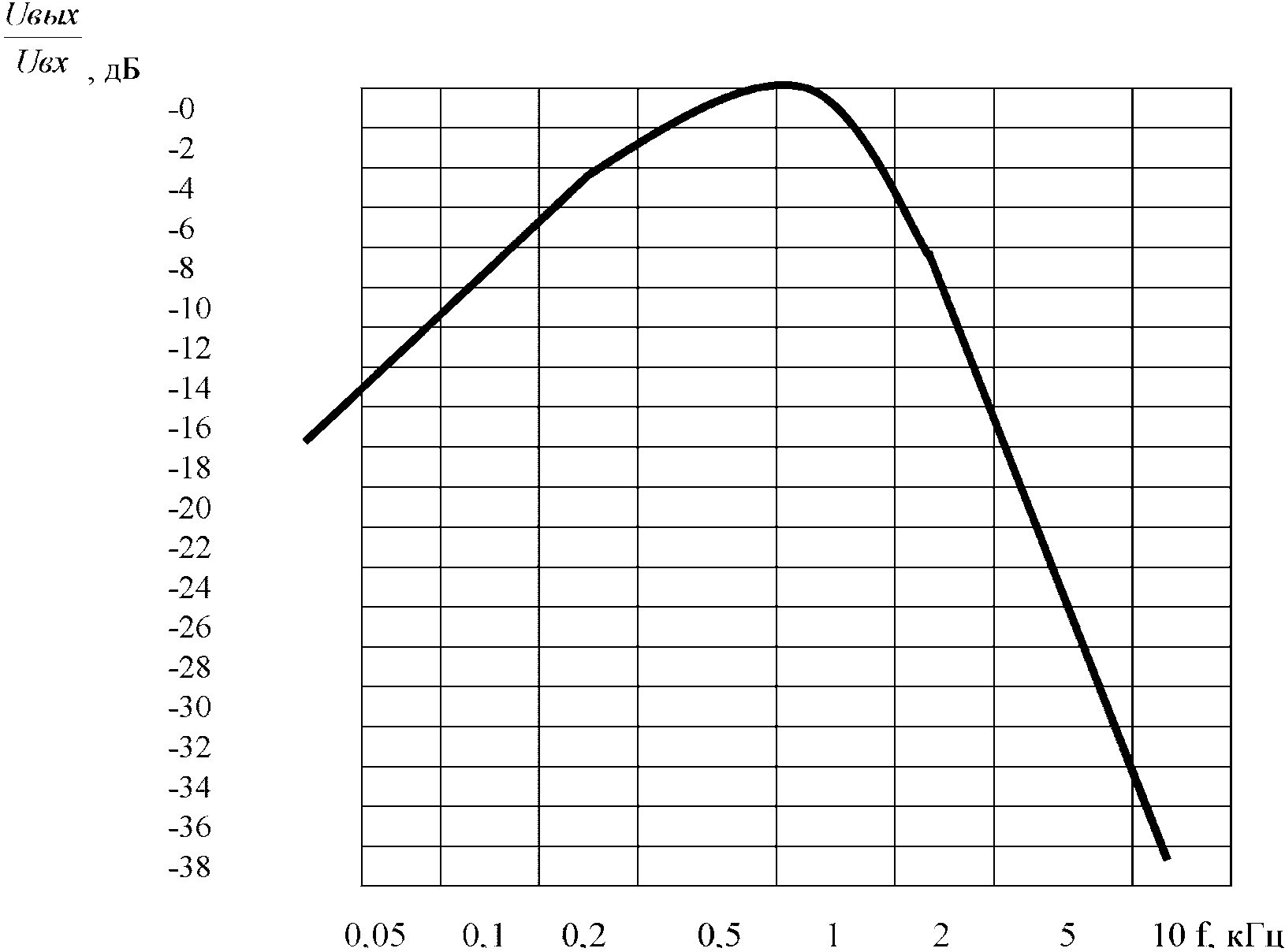

П.3.11. Схема фильтра, формирующего спектр речевого сигнала, приведена на рис. П.3.1, а его частотная характеристика - на рис. П.3.2.

П.3.12. Схема фильтра, формирующего спектр вещательного сигнала, приведена на рис. П.3.3, а его частотная характеристика - на рис. П.3.4.

П.3.13. Допускаются отклонения частотных характеристик фильтров от кривых, приведенных на рис. П.3.2 и П.3.4, в отдельных участках на величину до 2 дБ.

П.3.14. Формирующие фильтры должны быть метрологически аттестованы.

П.3.15. Аттенюаторы во всей полосе контролируемых частот должны обеспечивать ослабление a дБ, значение которого определяется из условия P_о - P_н.п. - |X| >= a >= P_о - P_в.п., и иметь допустимую мощность рассеивания P_атт, удовлетворяющую условию P_атт >= P_о, где P_о - средняя мощность, подводимая к аттенюатору, дБмкВт, P_в.п., P_н.п. - соответственно верхний и нижний пределы измерения средней мощности измерительного прибора, дБмкВт.

П.3.16. КСВ по напряжению входа (выхода) аттенюатора не должен превышать 1,4.

П.3.17. Погрешность установки затухания не более 1 дБ.

П.3.18. КСВ по напряжению каждого вспомогательного элемента высокочастотного тракта не должен превышать 1,5.

П.3.19. Приборы для измерения мощности должны обеспечивать точность измерения не хуже +/- 5% в заданном диапазоне частот и виде мощности;

П.3.20. Электронно-счетные частотомеры должны обеспечивать погрешность измерения частоты не хуже 10^-9 (не хуже, чем на порядок выше требований по частоте, предъявляемых к измеряемому РЭС).

Звездочкой отмечены результаты измерений: B_-26 = 1,15 Bн; B_-38 = 1,4Bн; B_-43 = 1,94Bн; B_-50 = 2,75Bн; B_-55 = 3,6Bн.

Жирной линией отмечена ограничительная линия, соответствующая действующим нормам (стр. 14. Таблица N 1, Телефония, одна боковая полоса частот, подавленная несущая, радиопередатчики фиксированной службы.)

Примечание: Результаты сравнения измеренных значений с предусмотренными нормами показывают, что ширина контрольной полосы частот и внеполосные спектры излучений соответствуют данным Нормам.

П.5.1. Излучения должны обозначаться в соответствии с их необходимой шириной полосы частот и их классификацией.

П.5.2. Для полного обозначения излучения перед обозначением класса следует с помощью четырех знаков указать необходимую ширину полосы. Необходимая ширина полосы должна выражаться тремя цифрами и одной буквой. Буква занимает положение запятой, отделяющей целую часть от дробной в десятичной дроби и указывает единицу измерения полосы частот. Первый знак не должен быть ни нулем, ни буквой K, M или G.

Необходимая ширина полосы:

от 0,001 до 999 Гц должна выражаться в герцах (буква H);

от 1,00 до 999 кГц должна выражаться в килогерцах (буква K);

от 1,00 до 999 МГц должна выражаться в мегагерцах (буква M);

от 1,00 до 999 ГГц должна выражаться в гигагерцах (буква G).

Примеры:

Необходимая ширина полосы частот определяется:

а) по формулам, приведенным в табл. 1:

б) путем расчетов в тех случаях, которые не предусмотрены в п. "а":

в) с помощью измерений в тех случаях, которые не предусмотрены в пп. "а" и "б".

П.5.3. Класс излучения представляет собой совокупность характеристик (см. п. 2.1 Норм).

Излучения должны классифицироваться и обозначаться в соответствии с их основными и дополнительными характеристиками.

С помощью первых трех условных обозначений описываются основные характеристики для классификации излучения, а для полного описания излучения необходимо добавить две дополнительные характеристики.

Первое обозначение - тип модуляции основной несущей.

Второе обозначение - характер сигнала (сигналов), модулирующего основную несущую.

Третье обозначение - тип передаваемой информации.

Четвертое обозначение - подробные данные о сигнале (сигналах).

Пятое обозначение - характер уплотнения.

Основные характеристики являются обязательными в обозначении излучения, а вместо дополнительных, если они не используются, ставятся прочерки.

Например: для телевидения видео 6M25C3F--, звук 750KF3EGN.

--------------------------------

<2> Излучения, при которых основная несущая модулируется непосредственно сигналом, который закодирован в квантованной форме (например, импульсно-кодовая модуляция), должны обозначаться в соответствии с П.5.4.2 или П.5.4.3

<3> Исключая временное уплотнение каналов

<4> В случае телефонии (П.5.6.6) или цифровых систем передачи (пп. 5.5.2; 5.5.3; 5.5.5 и 5.5.7) необходимо указывать "подробные данные о сигнале" из перечня в пп П.5.7.7 - П.5.7.11.

<5> В этом контексте слово "информация" не включает информацию постоянного, неменяющегося характера, аналогичную той, которая обеспечивается излучениями стандартных частот, радиолокаторами с непрерывным и импульсным излучениями и т.п.
