Настоящая рекомендация распространяется на пневмоанемометры типа ПО-30 (далее - пневмоанемометр) и устанавливает методику их первичной и периодической поверок.

Основные нормативно-технические характеристики пневмоанемометра:

--------------------------------

<*> Допускается проводить градуировку до 3,5 м/с.

Межповерочный интервал: не более одного года.

При проведении поверки выполняют операции, указанные в таблице 1.

2.1. При проведении поверки применяют следующие средства поверки:

- лупа по ГОСТ 25706;

- счетчик газа РГ40-1 класса точности 2,5 <*>;

- аспирационный психрометр МВ-4М (без аспиратора);

- компрессор типа "Вихрь-6М" по ГОСТ 10280;

- секундомер типа С1-2а;

- лабораторный автотрансформатор ЛАТР-1.

--------------------------------

<*> Взамен счетчика газа в качестве средства измерений скорости воздушного потока допускается применять (приложение Б) термоанемометр "ВЭТ 150-1-86 (Хд1.456.148 ТО) - рабочий эталон единицы скорости воздушного потока (термоанемометрический измеритель) с диапазоном измерений скорости воздушного потока от 0,2 до 3,5 м/с и средним квадратическим отклонением результатов измерений, не превышающим (0,003 + 0,005 V) м/с".

2.2. Допускается применять другие средства поверки с метрологическими характеристиками, не уступающими указанным в п. 2.1.

3.1. При проведении поверки соблюдают следующие условия:

3.1.1. Температура воздуха в помещении: 20 +/- 5 °C при скорости изменения ее не более 0,5 °C/час.

3.1.2. Изменение атмосферного давления P_б: не более 0,5 мбар/час (50 Па/час).

3.1.3. Поверяемый пневмоанемометр не располагают вблизи отопительных устройств, не допускают попадания на него прямых солнечных лучей. В помещении не допускают наличия сквозняков. Приточно-вытяжную вентиляцию при проведении поверки отключают.

3.1.4. Стол под поверяемым пневмоанемометром имеет основание, исключающее влияние тряски и вибрации на показания пневмоанемометра.

3.2. К проведению поверки допускают лиц, прошедшие специальную подготовку по поверке метеорологических приборов, аттестованных в качестве поверителя, изучивших эксплуатационную документацию на средства поверки и поверяемые приборы и настоящую рекомендацию и прошедших инструктаж по технике безопасности.

4.1. Перед проведением поверки выполняют следующие подготовительные работы:

4.1.1. Убеждаются в чистоте стеклянной трубки микроанемометра и сосуда. Для этого наполняют сосуд спиртом примерно до нулевого деления. Втягивая воздух через резиновую трубку, присоединенную для этой цели к стеклянной трубке, поднимают несколько раз спирт до предельно возможной высоты. В случае загрязнения спирт удаляют и, пользуясь чистым спиртом, промывают сосуд и трубку до полной их чистоты.

4.1.2. Продувают микронасадки с помощью насоса, при этом воздух из канала трубки откачивают через ниппель микронасадки.

4.1.3. Собирают схему по приложению А или Б, следя за тем, чтобы шланги и соединения установки были герметичны.

4.1.4. Микроанемометр устанавливают в горизонтальное положение по уровням.

4.1.5. Мениск спирта в трубке микроанемометра устанавливают в пределах от 0 до 1 деления.

4.1.6. Плотность ректификованного спирта: по ГОСТ 18300.

5.1. Внешний осмотр

5.1.1. При внешнем осмотре устанавливают соответствие пневмоанемометра следующим требованиям:

5.1.1. Комплектность поверяемого и используемого в поверке оборудования соответствует паспорту или формуляру.

5.1.2. На каждом пневмоанемометре укреплена фирменная планка предприятия-изготовителя с указанием типа, порядкового номера и года изготовителя.

5.1.3. Покрытие деталей и узлов не имеет шероховатостей, отслоений и других дефектов, ухудшающих качество и внешний вид приборов.

5.1.4. Пневмоанемометр не имеет механических повреждений, видимых невооруженным глазом царапин, полос и т.д. На внутренней поверхности трубки микроанемометра отсутствуют загрязнения.

5.1.5. В рабочей части микроанемометр, залитый спиртом-ректификатом, герметичен.

5.1.6. Отметки и оцифровка на трубке четкие.

5.1.7. В месте изгиба трубок микронасадок отсутствуют вмятины и трещины. Срезы трубок не имеют заусениц.

5.2. Опробование

5.2.1. Плавным поворотом ручки ЛАТРа подают на компрессор напряжение 40...60 В. После того, как столбик жидкости в микроманометре переместился влево и через 20...30 с остановился на месте, проверяют стабильность его положения.

5.2.2. Проверяют работу средства измерений (далее - СИ) скорости воздушного потока.

5.3. Определение зависимости числа делений пневмоанемометра от скорости потока (градуировка пневмоанемометра)

5.3.1. При определении зависимости числа делений пневмоанемометра от скорости потока выполняют условия и проводят подготовительные работы, указанные в разделах 3 и 4.

5.3.2. Определяют зависимость числа делений пневмоанемометра от скорости потока, задавая его значения (1,7; 2,0; 2,3; 2,5; 3,5 <*>) +/- 0,1 м/с (по микроманометру, соответственно - 10, 20, 25, 30 и 40 дел.) при увеличении скорости воздушного потока, одновременно снимая показания микроанемометра и соответствующего показания СИ скорости воздушного потока.

--------------------------------

<*> при необходимости

5.3.3. При каждом значении скорости потока проводят следующие операции:

а) при помощи ЛАТР-1 устанавливают требуемую скорость потока;

б) снимают показания газового счетчика и одновременно включают секундомер;

в) через каждые 0,05 м³ показаний счетчика определяют по секундомеру время прокачки, одновременно делая отсчет по микроманометру;

г) на каждом значении скорости проводят по три отсчета.

5.3.4. При применении в качестве СИ скорости воздушного потока термоанемометра результат измерений получают в соответствии с инструкцией по эксплуатации термоанемометра, м/с.

Примечание - Для удобства получения необходимых значений скорости потока рекомендуется при помощи поверенного пневмоанемометра, предварительно составить примерный график зависимости скорости потока от напряжения, снимаемого с ЛАТР-1 (по отсчетному лимбу ЛАТР-1) или по показанию микроманометра (п. 5.3.2).

5.3.5. Пример заполнения протокола поверки приведен в приложении В.

5.3.6. Обработку результатов градуировки проводят следующим образом:

а) при применении в качестве СИ скорости воздушного потока газового счетчика скорость потока определяют, пользуясь формулой

где V - скорость потока по газовому счетчику, м/с;

n₂ - n₁ - разность отсчетов по счетчику (0,05 м³ (50 литров));

t - время прокачки 0,05 м³, с;

2S - площадь поперечного сечения потока в психрометре,

например, 2S = 2,95 см², тогда ;

K - поправочный коэффициент в зависимости от температуры и атмосферного давления, определенный по формуле

где P_г - примерно равно 1 мм рт. ст. (среднее падение давления на газовом счетчике);

б) при применении в качестве СИ скорости воздушного потока термоанемометра скорость определяют в соответствии с инструкцией по эксплуатации термоанемометра, м/с;

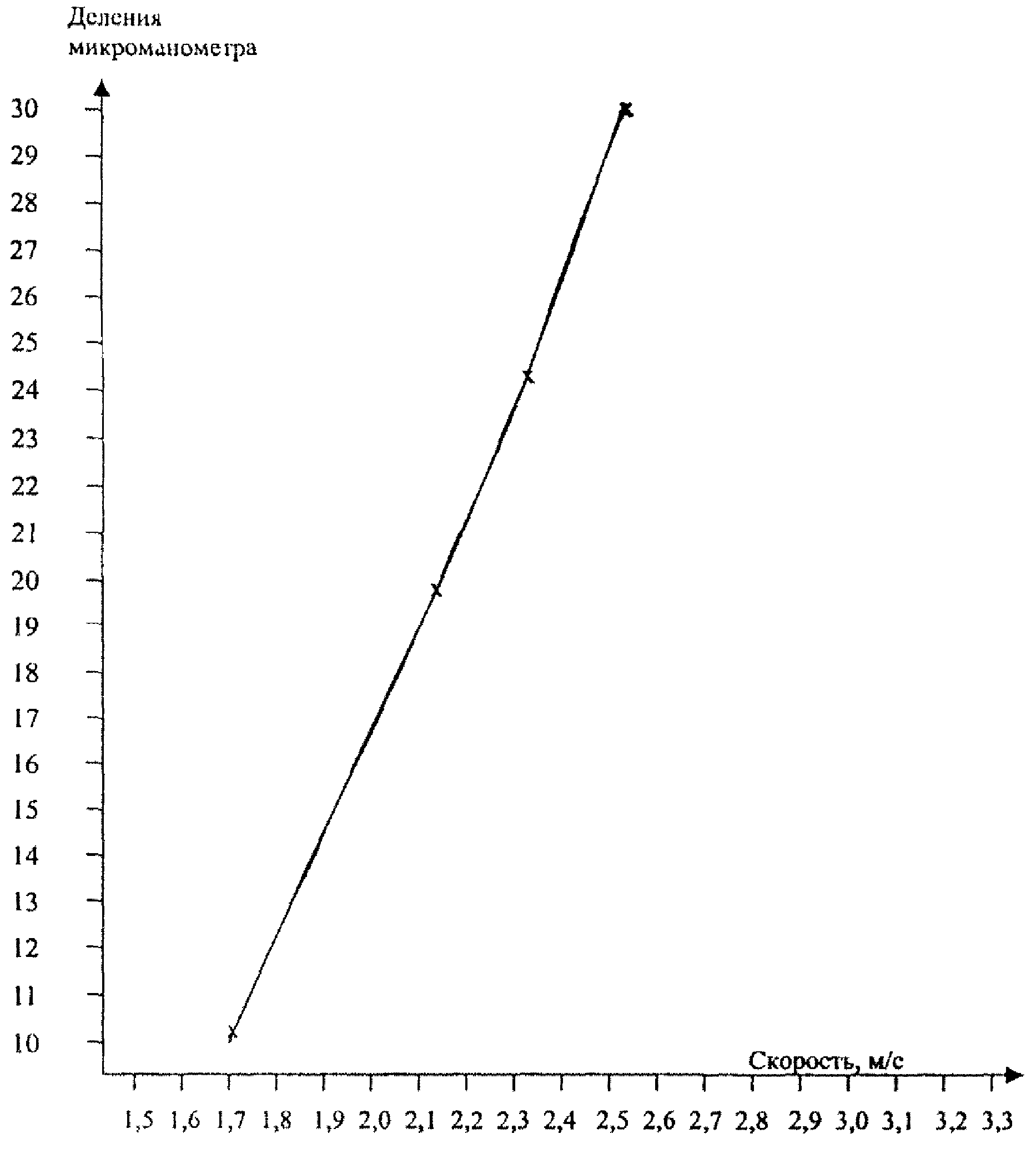

в) по средним из трех отсчетов скорости потока V по СИ скорости воздушного потока и средним из трех отсчетов по микроманометру на миллиметровой бумаге строят график зависимости числа делений микроманометра от скорости потока следующим образом:

- по горизонтальной оси откладывают скорость потока в масштабе 1 см: 0,1 м/с, по вертикальной - число делений микроманометра (1 см = 1 делению микроманометра); точки при нанесении их на график могут иметь некоторый разброс, поэтому линию нужно проводить плавно, так, чтобы точки распределялись равномерно по обеим ее сторонам; разброс точек на кривой не должен превышать 0,05 м/с;

г) составляют градуировочную таблицу пневмоанемометра методом интерполяции между соседними значениями скорости и числа делений (приложения Г и Д).

5.3.7. При периодической поверке при эксплуатации пневмоанемометра выполняют операции, указанные в п.п. 5.3.1 - 5.3.6.

Найти разности между средней скоростью воздушного потока и измеренной поверенным пневмоанемометром по формуле

где - скорость по пневмоанемометру, м/с;

- скорость по газовому счетчику или термоанемометру, м/с.

5.3.7.1. Если разность показаний D не превышает 0,1 м/с для всех, указанных в п. 5.3.2 значений скорости, то градуировочная таблица пригодна для дальнейшего применения. В случае расхождения показаний более, чем на 0,1 м/с, составляют новую таблицу согласно перечислениям в) и г) п. 5.3.6.

5.4. Проверка соответствия основной абсолютной погрешности пределу допускаемой погрешности

5.4.1. Проверку соответствия погрешности пневмоанемометра ее допускаемому пределу проводят при испытаниях на соответствие типу для значений скорости (1,7; 2,0; 2,3; 2,5; 3,5 <*>) +/- 0,1 м/с (по микроманометру, соответственно 10, 20, 25, 30 и 40 дел.), при увеличении и уменьшении скорости потока и одновременном снятии показаний пневмоанемометра и показаний СИ скорости воздушного потока в соответствии с п. 5.3.

--------------------------------

<*> при необходимости

5.4.2. Разность показаний на всех значениях скорости: не более 0,1 м/с.

6.1. При положительных результатах поверки на пневмоанемометр выдают свидетельство о поверке в соответствии с ПР 50.2.006, на оборотной стороне которого указывают градуировочную таблицу (приложение Д), или подтверждение ее пригодности для дальнейшего использования, или указывают новую градуировочную таблицу.

6.2. При отрицательных результатах поверки свидетельство о поверке аннулируют и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

Примечание - Градуировочную таблицу указывают на оборотной стороне свидетельства о поверке.

1. ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

2. ГОСТ 10280-83 Пылесосы электрические бытовые. Общие технические условия

3. ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия

4. ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений
