ГОСТ 3108-71. Государственный стандарт Союза ССР. Ключи гаечные с открытым зевом односторонние укороченные. Конструкция и размеры
Приложение 1. Размеры головок гаечных ключей с открытым зевом
Приложение 2. Размеры ручек гаечных ключей с открытым зевом
Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 20 мая 1974 г. N 981
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛЮЧИ ГАЕЧНЫЕ С ОТКРЫТЫМ ЗЕВОМ ОДНОСТОРОННИЕ УКОРОЧЕННЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Shortened single-ended open jaw wrenches.
Design and dimensions
ГОСТ 3108-71
Список изменяющих документов
(в ред. Изменения N 1, введенного в действие
Постановлением Госстандарта СССР от 05.02.1980 N 545)
Группа Г24
Взамен
ГОСТ 3108-62
Постановлением Государственного комитета стандартов Совета Министров СССР от 20 мая 1974 г. N 981 срок введения установлен
с 1 января 1973 года
Переиздание. Ноябрь 1979 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на гаечные укороченные ключи с открытым зевом размерами от 85 до 225 мм.

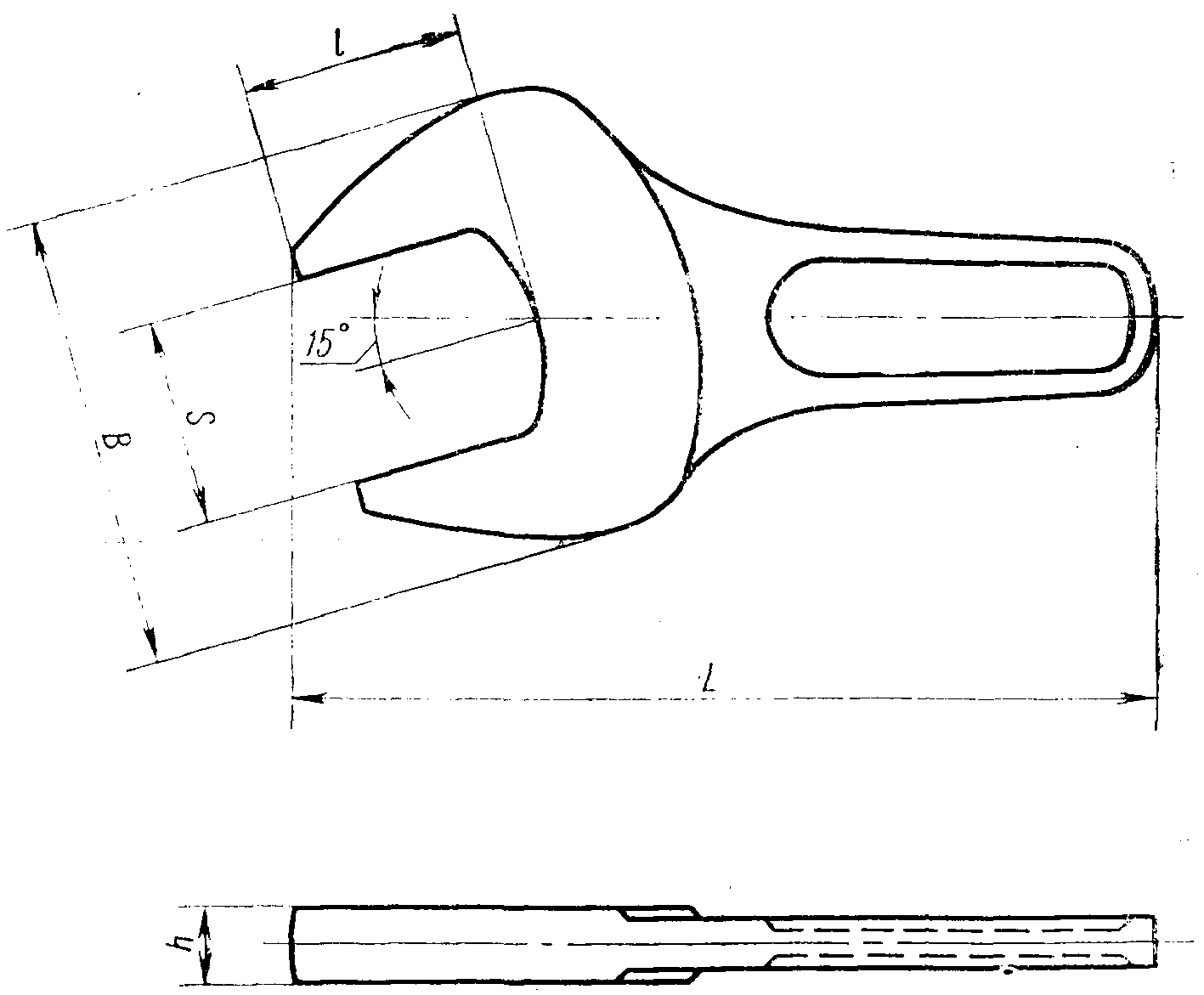

2. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.
мм
Обозначение ключей
Применяемость
S
B
h
(пред. откл. по h15)
L
l
Номин.
Пред. откл.
Номин.
Пред. откл.
Номин.
Пред. откл.
7811-0181
85
+0,85
+0,15
175
+2,2
-1,3
25
330
+/- 3,3
78
7811-0182
90
185
30
350
+/- 3,8
82
7811-0183
95
195
370
85
7811-0184
100
+1,00
+0,20
205
32
380
92
7811-0185
105
215
+2,3
-1,4
400
98
7811-0186
110
225
420
100
7811-0187
115
235
35
105
7811-0188
130
275
+2,7
-1,7
40
545
+/- 4,5
120
7811-0189
145
305
45
600
135
7811-0190
155
+1,25
+0,25
325
50
615
145
7811-0191
175
365
+3,2
-2,1
55
690
+/- 5,0
160
7811-0192
180
375
710
165
7811-0193
185
385
60
730
170
7811-0194
200
415
+3,5
-2,2
65
775
185
7811-0195
210
435
825
+/- 5,5
195
7811-0196
225
+1,50
+0,30
465
70
875
205
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 05.02.1980 N 545)
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 2838-71 Постановлением Госстандарта СССР от 16.06.1980 N 2799 с 1 января 1981 года введен в действие ГОСТ 2838-80.
Пример условного обозначения гаечного ключа с размером зева S = 100 мм, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-71, с покрытием окисным с промасливанием:
Ключ 7811-0184 1 Хим. Окс. прм ГОСТ 3108-71
3. Ключи должны изготовляться из стали марки 40Х по ГОСТ 4543-71. Допускается применять стали других марок с механическими свойствами в термообработанном состоянии не ниже, чем у стали 40Х.
4. Твердость ключей - по 2-му ряду ГОСТ 2838-71.
5. Остальные технические требования - по ГОСТ 2838-71.
6. Размеры головок и ручек гаечных ключей указаны в приложениях 1 и 2.
Приложение 1
к ГОСТ 3108-71
Рекомендуемое

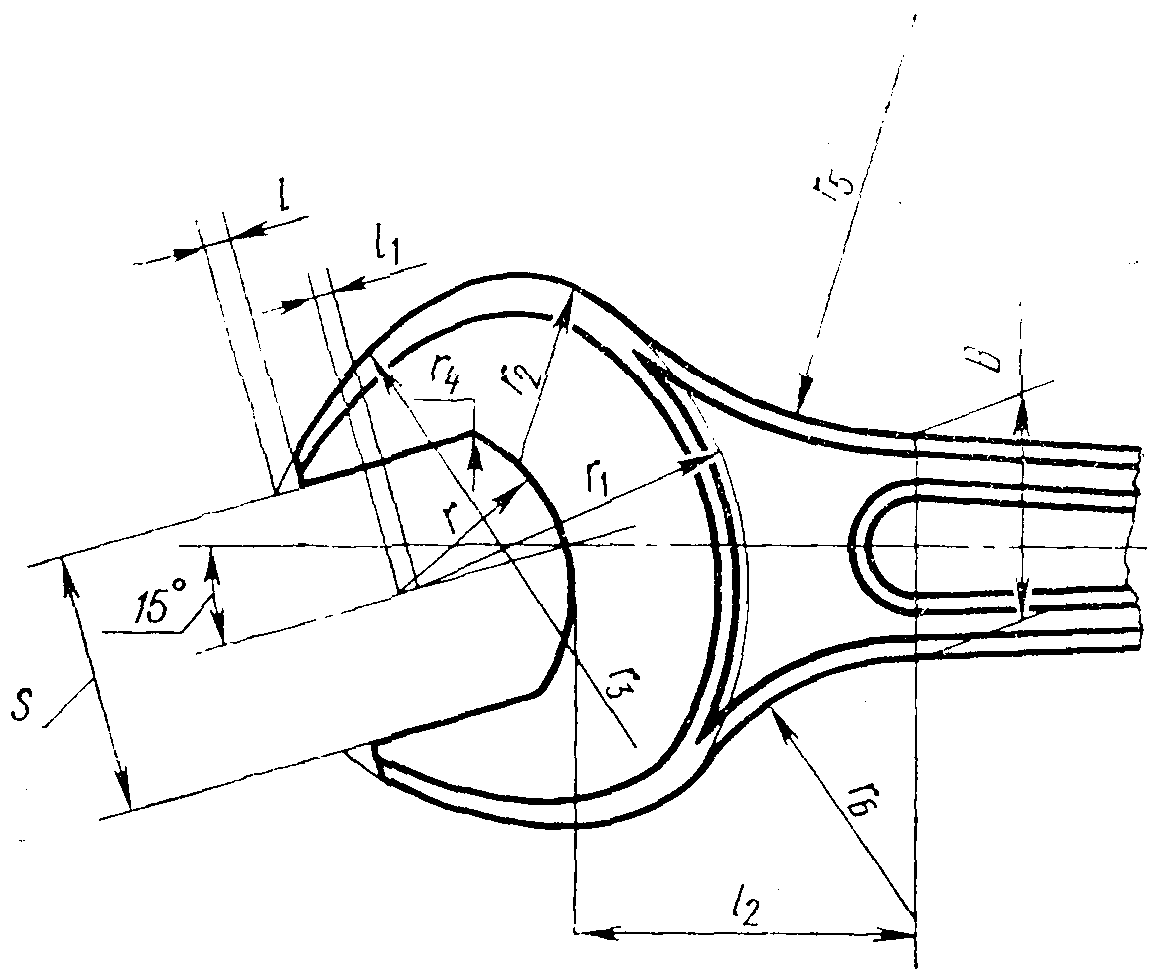

РАЗМЕРЫ ГОЛОВОК ГАЕЧНЫХ КЛЮЧЕЙ С ОТКРЫТЫМ ЗЕВОМ
Примечание. Середина дуги радиуса r должна находиться в точке пересечения осей рукоятки и зева.
мм
S
B
l
l1
l2
r
r1
r2
r3
r4
r5
r6
85
80
3
1
95
50
100
50
90
12
135
67,5
90
5
110
55
108
55
95
145
72,5
95
4
120
60
114
60
100
150
75,0
100
5
10
130
65
122
65
105
13
160
80,0
105
11
140
70
130
70
110
170
85,0
110
10
150
135
115
180
90,0
115
7
160
75
145
75
120
14
190
95,0
130
100
8
180
85
170
85
140
210
105,0
145
11
210
90
180
90
150
240
120,0
155
6
10
220
95
190
95
160
15
250
125,0
175
120
15
230
105
215
105
180
260
130,0
180
13
245
110
220
110
185
16
280
140,0
185
7
11
255
115
230
115
190
18
290
145,0
200
15
285
125
250
125
205
20
310
155,0
210
140
13
130
260
130
215
22
320
160,0
225
22
310
140
275
140
230
25
330
165,0
Приложение 2
к ГОСТ 3108-71
Рекомендуемое

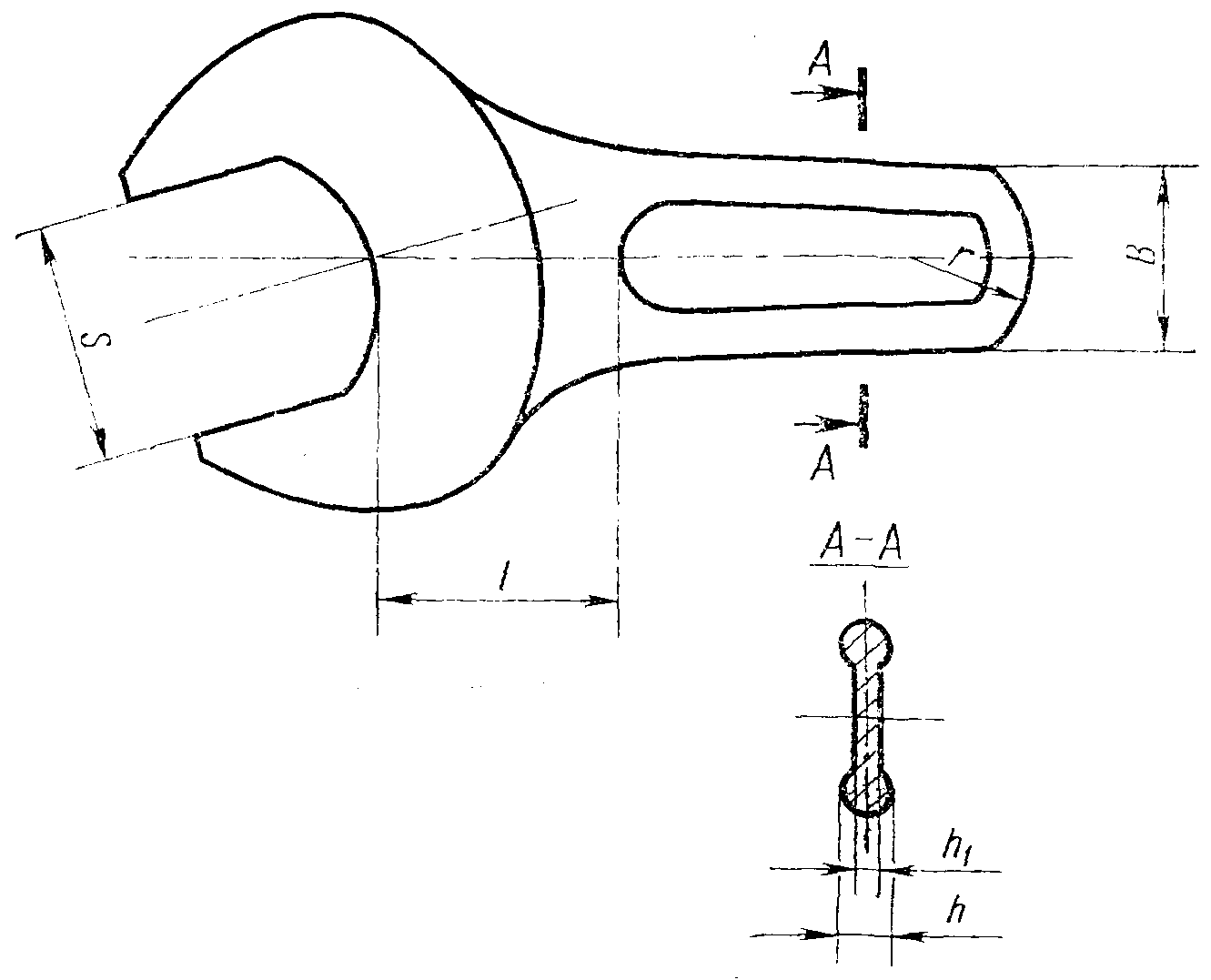

РАЗМЕРЫ РУЧЕК ГАЕЧНЫХ КЛЮЧЕЙ С ОТКРЫТЫМ ЗЕВОМ
мм
S
B
l
h
h1
r
85
70
75
18
8
50
90
90
95
100
100
110
105
120
110
130
115
140
130
90
150
22
10
60
145
180
155
190
175
108
200
26
12
180
210
185
220
200
250
210
125
245
32
14
70
225
270
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89.
Предельные отклонения размеров, кроме S, по 2-му классу точности ГОСТ 7505-74.
(в ред. Изменения N 1, введенного в действие Постановлением Госстандарта СССР от 05.02.1980 N 545)
