ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛЬ КОВАНАЯ КРУГЛАЯ И КВАДРАТНАЯ
СОРТАМЕНТ
Forged round and square steel. Dimensions
ГОСТ 1133-71
Взамен ГОСТ 1133-41
в части сортамента инструментальной
кованой круглой и квадратной стали
и ГОСТ 5650-51 в части сортамента
инструментальной быстрорежущей
кованой круглой и квадратной стали
Срок введения
с 1 января 1973 года
Переиздание. Февраль 1977 г.
1. Настоящий стандарт распространяется на кованую сталь круглого и квадратного сечения от 40 до 200 мм включительно.

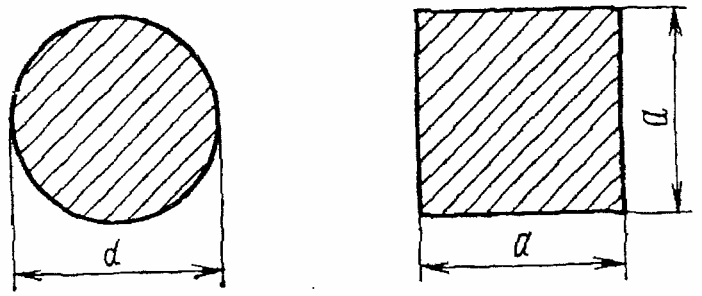

2. Размеры сечения стали и предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.
───────────┬───────────┬────────────┬───────┬────────────┬────────
или сторо- │отклонения,│поперечного │1 м, кг│поперечного │1 м, кг
на квад- │ мм │сечения, см2│ │сечения, см2│
рата, мм │ ├────────────┴───────┼────────────┴────────
│ │ стали круглой │ стали квадратной
───────────┼───────────┼────────────┬───────┼────────────┬────────
40 │+2,0 │12,57 │9,86 │16,00 │12,56
42 │ │13,85 │10,88 │17,64 │13,85
45 │ │15,90 │12,48 │20,25 │15,90
48 │ │18,10 │14,20 │23,04 │18,09
50 │ │19,64 │15,42 │25,00 │19,62
───────────┼───────────┼────────────┼───────┼────────────┼────────
52 │+2,5 │21,24 │16,67 │27,04 │21,23
55 │ │23,76 │18,65 │30,25 │23,75
58 │ │26,42 │20,74 │33,64 │26,41
60 │ │28,27 │22,19 │36,00 │28,26
63 │ │31,17 │24,47 │39,69 │31,16
65 │ │33,18 │26,05 │42,25 │33,17
68 │ │36,32 │28,51 │46,24 │36,30
70 │ │38,48 │30,21 │49,00 │38,46
───────────┼───────────┼────────────┼───────┼────────────┼────────
73 │+3,0 │41,85 │32,85 │53,29 │41,83
75 │ │44,18 │34,68 │56,25 │44,16
78 │ │47,78 │37,51 │60,84 │47,76
80 │ │50,27 │39,46 │64,00 │50,24
83 │ │54,11 │42,48 │68,89 │54,08
85 │ │56,74 │44,54 │72,25 │56,72
───────────┼───────────┼────────────┼───────┼────────────┼────────
90 │+3,5 │63,62 │49,94 │81,00 │63,58
95 │ │70,88 │55,64 │90,25 │70,85
100 │ │78,54 │61,65 │100,00 │78,50
105 │ │86,59 │67,97 │110,25 │86,55
───────────┼───────────┼────────────┼───────┼────────────┼────────
110 │+4,0 │95,03 │74,60 │121,00 │94,98
115 │ │103,87 │81,54 │132,25 │103,82
───────────┼───────────┼────────────┼───────┼────────────┼────────
120 │+4,5 │113,10 │88,78 │144,00 │113,04
125 │ │122,72 │96,33 │156,25 │122,66
130 │ │132,73 │104,20 │169,00 │132,66
135 │ │143,14 │112,36 │182,25 │143,07
140 │ │153,94 │120,84 │196,00 │153,86
145 │ │165,13 │129,25 │210,25 │165,05
───────────┼───────────┼────────────┼───────┼────────────┼────────
150 │+5,0 │176,72 │138,72 │225,00 │176,62
───────────┼───────────┼────────────┼───────┼────────────┼────────
155 │+6,0 │188,69 │148,10 │240,25 │188,60
160 │ │201,06 │157,83 │256,00 │200,96
165 │ │213,82 │167,85 │272,25 │213,72
───────────┼───────────┼────────────┼───────┼────────────┼────────
170 │+7,0 │226,98 │178,18 │289,00 │226,86
175 │ │240,53 │188,80 │306,25 │240,41
180 │ │254,47 │199,76 │324,00 │254,34
───────────┼───────────┼────────────┼───────┼────────────┼────────
185 │+8,0 │268,80 │211,01 │342,25 │268,67
190 │ │283,53 │222,57 │361,00 │283,38
195 │ │298,65 │234,44 │380,25 │298,50
200 │ │314,16 │246,62 │400,00 │314,00
Примечание. Площадь поперечного сечения и масса 1 м прутка вычислены по номинальному размеру, при этом плотность стали принята равной 7,85 г/см3.
Примеры условных обозначений стали:
круглой марки У10 диаметром 40 мм:
40 ГОСТ 1133-71
Круг ----------------
У10 ГОСТ 1435-74
квадратной марки У12 со стороной квадрата 60 мм:
60 ГОСТ 1133-71
Квадрат ----------------
У12 ГОСТ 1435-74
3. Овальность (разность между наибольшим и наименьшим диаметрами в одном сечении) круглой стали и ромбичность (разность между диагоналями в одном сечении) квадратной стали не должны превышать 0,6 предельного отклонения по диаметру или стороне квадрата.
4. Диаметр и овальность круглой стали, стороны и диагонали квадратной стали измеряются на расстоянии не менее 100 мм от конца.
5. Прутки поставляются длиной не менее:
1,5 м - при диаметре круга или стороне квадрата до 50 мм;
1,0 м - при диаметре круга или стороне квадрата св. 50 до 75 мм;
0,75 м - при диаметре круга или стороне квадрата св. 75 мм.
Допускается поставка прутков длиной не менее 0,5 м в количестве не более 10% массы партии.
По соглашению сторон прутки могут поставляться длиной не менее 0,5 м.
6. Предельные отклонения по длине прутков мерной длины и длины, кратной мерной, не должны превышать:
+70 мм - для прутков диаметром или со стороной квадрата от 40 до 80 мм;
+100 мм - для прутков диаметром или со стороной квадрата свыше 80 до 150 мм;
+150 мм - для прутков диаметром или со стороной квадрата свыше 150 мм.
7. Квадратная сталь поставляется с острыми кромками. Допускается поставка квадратной стали с притупленными кромками; притупление не должно превышать 0,15 стороны квадрата.
8. Кривизна прутка не должна превышать 0,5% длины.
9. Видимое скручивание квадратной стали вокруг продольной оси не допускается.
10. Марки стали и технические требования устанавливаются соответствующими стандартами.
