ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛЬ КАЛИБРОВАННАЯ КВАДРАТНАЯ
СОРТАМЕНТ
Calibrated square steel. Dimensions
ГОСТ 8559-75*
(СТ СЭВ 3616-82)
Список изменяющих документов (в ред. Изменения N 1, утв. в апреле 1983 г., Изменения N 2, утв. в мае 1985 г.) |
ОКП 11 4000
Взамен ГОСТ 8559-57
Постановлением Государственного комитета стандартов Совета Министров СССР от 4 апреля 1975 г. N 866 срок введения установлен с 01.01.76.
Проверен в 1985 г. Постановлением Госстандарта СССР от 20.05.85 N 1406 срок действия продлен до 01.01.96.
* Переиздание (апрель 1993 г.) с Изменениями N 1, 2, утвержденными, в апреле 1983 г., в мае 1985 г. (ИУС 7-83, 8-85).
1. Настоящий стандарт распространяется на калиброванную сталь квадратного сечения размером от 3 до 100 мм.
Стандарт полностью соответствует СТ СЭВ 3616-82.
(Измененная редакция, Изм. N 1).
2. Размеры сечения стали и предельные отклонения по ним должны соответствовать указанным на черт. 1 и в табл. 1.

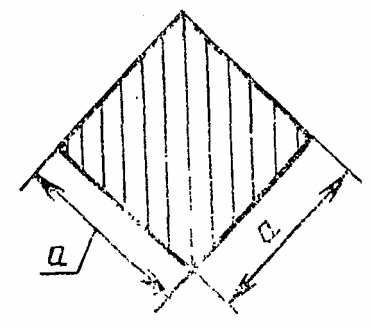

Черт. 1
Таблица 1
────────────┬──────────────────────────────┬────────────┬─────────
Сторона │ Предельные отклонения │ Площадь │Масса 1 м
квадрата а, ├──────────┬──────────┬────────┤поперечного │длины, кг
мм │ h10 │ h11 │ h12 │сечения, мм2│
────────────┼──────────┼──────────┼────────┼────────────┼─────────
3,0 │-0,040 │-0,060 │-0,100 │9,00 │0,071
────────────┼──────────┼──────────┼────────┼────────────┼─────────
3,2 │-0,048 │-0,075 │-0,120 │10,24 │0,080
3,5 │ │ │ │12,25 │0,096
4,0 │ │ │ │16,00 │0,126
4,5 │ │ │ │20,25 │0,159
5,0 │ │ │ │25,00 │0,196
5,5 │ │ │ │30,25 │0,237
6,0 │ │ │ │36,00 │0,283
────────────┼──────────┼──────────┼────────┼────────────┼─────────
6,3 │-0,058 │-0,090 │-0,150 │39,7 │0,311
7,0 │ │ │ │49,0 │0,385
8,0 │ │ │ │64,0 │0,502
9,0 │ │ │ │81,0 │0,636
10,0 │ │ │ │100,0 │0,785
────────────┼──────────┼──────────┼────────┼────────────┼─────────
11,0 │-0,070 │-0,110 │-0,180 │121,0 │0,95
12,0 │ │ │ │144,0 │1,13
13,0 │ │ │ │169,0 │1,33
14,0 │ │ │ │196,0 │1,54
15,0 │ │ │ │225,0 │1,77
16,0 │ │ │ │256,0 │2,01
17,0 │ │ │ │289,0 │2,27
18,0 │ │ │ │324,0 │2,54
────────────┼──────────┼──────────┼────────┼────────────┼─────────
19,0 │-0,084 │-0,130 │-0,210 │361,0 │2,83
20,0 │ │ │ │400,0 │3,14
21,0 │ │ │ │441,0 │3,46
22,0 │ │ │ │484,0 │3,80
24,0 │ │ │ │576,0 │4,52
25,0 │ │ │ │625,0 │4,91
26,0 │ │ │ │676,0 │5,30
27,0 │ │ │ │729,0 │5,72
28,0 │ │ │ │784,0 │6,15
30,0 │ │ │ │900,0 │7,07
────────────┼──────────┼──────────┼────────┼────────────┼─────────
32,0 │-0,100 │-0,160 │-0,250 │1024,0 │8,04
34,0 │ │ │ │1156,0 │9,07
36,0 │ │ │ │1296,0 │10,2
38,0 │ │ │ │1444,0 │11,2
40,0 │ │ │ │1600,0 │12,6
41,0 │ │ │ │1681,0 │13,2
42,0 │ │ │ │1764,0 │13,8
45,0 │ │ │ │2025,0 │15,9
46,0 │ │ │ │2116,0 │16,6
48,0 │ │ │ │2304,0 │18,1
50,0 │ │ │ │2500,0 │19,6
────────────┼──────────┼──────────┼────────┼────────────┼─────────
53,0 │-0,120 │-0,190 │-0,300 │2809,0 │22,1
55,0 │ │ │ │3025,0 │23,7
56,0 │ │ │ │3136,0 │24,6
60,0 │ │ │ │3600,0 │28,3
63,0 │ │ │ │3969,0 │31,2
65,0 │ │ │ │4225,0 │33,2
────────────┼──────────┼──────────┼────────┼────────────┼─────────
70,0 │- │-0,190 │-0,300 │4900,0 │38,5
75,0 │ │ │ │5625,0 │44,2
80,0 │ │ │ │6400,0 │50,2
────────────┼──────────┼──────────┼────────┼────────────┼─────────
85,0 │- │-0,220 │-0,350 │7225,0 │56,7
90,0 │ │ │ │8100,0 │63,6
95,0 │ │ │ │9025,0 │70,8
100,0 │ │ │ │10000,0 │78,5
Примечания. 1. По заказу потребителя калиброванная сталь может изготавливаться промежуточных размеров, не указанных в табл. 1. Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшего большего размера.
Сталь с предельным отклонением h12 изготовляется до 1 января 1986 г.
2. Площадь поперечного сечения и масса 1 м квадратной стали вычислены по номинальному размеру. Плотность стали принята равной 7,85 г/см3.
(Измененная редакция, Изм. N 1).
3. Квадратная сталь изготовляется в прутках. По требованию потребителя сталь изготовляется в мотках.
4. В зависимости от назначения прутки изготовляются:
мерной длины;
кратной мерной длины;
немерной длины с остатком до 10% массы партии;
ограниченной длины в пределах немерной.
Остатком считаются прутки длиной не менее 1,5 м.
5. Прутки изготовляют длиной от 2 до 6,5 м. По требованию потребителя прутки изготовляются больших длин.
3 - 5. (Измененная редакция, Изм. N 1).
6, 7. (Исключены, Изм. N 1).
8. Предельные отклонения по длине прутков мерной и кратной мерной длины не должны превышать:
+30 мм - при длине прутков до 4 м;
+50 мм - при длине прутков свыше 4 м.
9. Отклонение от прямолинейности прутков не должно превышать значений, указанных в табл. 2.
Таблица 2
──────────────┬───────────────────────────────────────────────────
Сторона │Отклонение от прямолинейности в зависимости от поля
квадрата, мм │ допуска
├─────────────────────────┬─────────────────────────
│ на 1 м длины, мм │ на полную длину, %
├────────────┬────────────┼───────────────┬─────────
│ h10 и h11 │ h12 │ h10 и h11 │ h12
──────────────┼────────────┼────────────┼───────────────┼─────────
До 25 │2 │3 │0,2 │0,3
Св. 25 до 50 │1 │2 │0,1 │0,2
Св. 50 │1 │1 │0,1 │0,1
Отклонение от прямолинейности должно быть равномерным по всей длине. На концах прутков короткие продольные изгибы не допускаются.
(Измененная редакция, Изм. N 1, 2).
10. Скручивание прутков на 1 м длины ее (черт. 2) не должно превышать 3°.

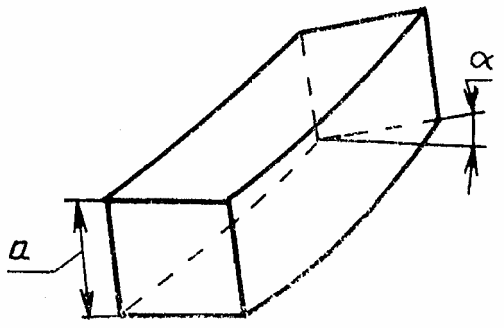

Черт. 2
(Измененная редакция, Изм. N 1).
11. Рез прутка должен быть под прямым углом к его продольной оси. Допустимая косина реза не должна превышать:
0,17а - при стороне квадрата до 16 мм;
3 мм - при стороне квадрата свыше 16 до 30 мм;
5 мм - при стороне квадрата свыше 30 мм.
(Измененная редакция, Изм. N 1).
12. Марки и технические требования устанавливаются соответствующими стандартами.
13. Длина смятых концов прутков не должна превышать значений, указанных в табл. 3.
Таблица 3
мм
────────────────────────────────┬─────────────────────────────────
Сторона квадрата, мм │ Длина смятых концов, не более
────────────────────────────────┼─────────────────────────────────
До 25 │20
Св. 25 до 50 │25
" 50 до 60 │30
(Введен дополнительно, Изм. N 1).
14. Радиус закругления кромок не должен превышать значений, указанных в табл. 4.
Таблица 4
мм
────────────────────────────────────┬─────────────────────────────
Сторона квадрата, мм │Радиус закругления кромок, не
│ более, для категории
├──────────────────┬──────────
│ 1 │ 2
────────────────────────────────────┼──────────────────┼──────────
До 25 │0,5 │0,5
Св. 25 │0,5 │1,0
13 и 14. (Введены дополнительно, Изм. N 1).
