"ГОСТ 21026-75. Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 28.07.1975 N 1957)
(ред. от 01.10.1986)


"ГОСТ 21026-75. Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 28.07.1975 N 1957)
(ред. от 01.10.1986)

Введен в действие
Постановлением Госстандарта СССР
от 28 июля 1975 г. N 1957
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК
СОРТАМЕНТ
Hot-rolled channel sections with outward flanges
for trolleys. Dimensions
ГОСТ 21026-75
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1986 г.)
Группа В22
ОКП 09 2500
Взамен
ГОСТ 5157-53 в части
швеллера с отогнутой
полкой для вагонеток
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 г. N 1957 дата введения установлена 01.01.1977.
Ограничение срока действия снято Постановлением Госстандарта от 19.06.1991 N 896.
Издание с Изменением N 1, утвержденным в октябре 1986 г. (ИУС 1-87), Поправкой (ИУС 9-91).
Настоящий стандарт устанавливает сортамент горячекатаных швеллеров с отогнутой полкой для вагонеток.
(Введен дополнительно, Изм. N 1).
1a. По точности прокатки швеллеры изготовляются:
- высокой точности - А,
- обычной точности - В.
Примечание. Категория качества определяется с учетом качества стали, использованной для изготовления швеллеров.
(Измененная редакция, Изм. N 1, Поправка).

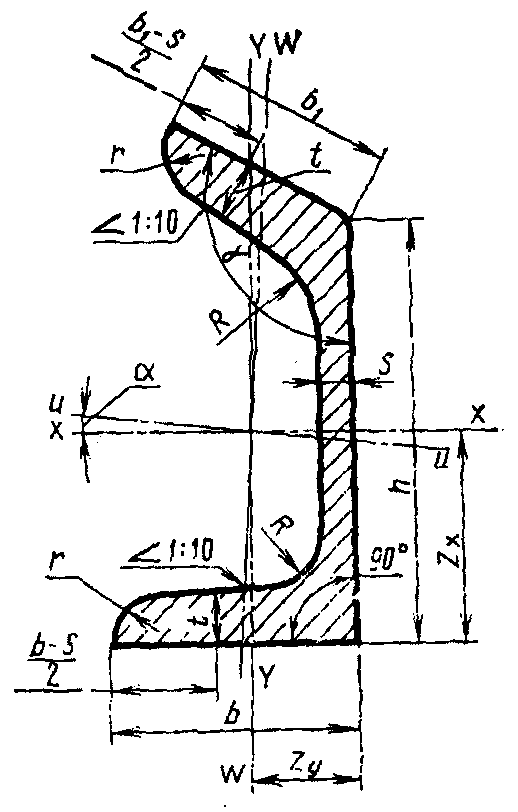

1. Поперечное сечение швеллеров с отогнутой полкой должно соответствовать указанному на чертеже.
Обозначения к чертежу и табл. 1 и 2:
h - высота швеллера; b - ширина полки;
- ширина отогнутой полки; s - толщина стенки;
t - средняя толщина полки;
R - радиус внутреннего закругления;
r - радиус закругления полки;
- внутренний угол наклона полки;
I - момент инерции; i - радиус инерции;
- расстояние центра тяжести до оси х - х;
- расстояние центра тяжести до оси у - у.
2. Размеры швеллеров, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные величины должны соответствовать указанным в табл. 1 и 2.
Таблица 1
───────────┬────────────┬────────────┬──────────────┬────────────┬──┬─────┬──────┬──┬───┬──────────────┬────────┬─────
Обозначение│ h │ b │ b │ s │t │b - s│b - s│R │ r │ гамма │Площадь │Масса
профиля │ │ │ 1 │ │ │-----│ 1 │ │ │ │сечения,│1 м,
├──────┬─────┼──────┬─────┼──────┬───────┼──────┬─────┤ │ 2 │------│ │ ├──────┬───────┤ см2 │ кг
│Номин.│Пред.│Номин.│Пред.│Номин.│ Пред. │Номин.│Пред.│ │ │ 2 │ │ │Номин.│ Пред. │ │
│ │откл.│ │откл.│ │ откл. │ │откл.│ │ │ │ │ │ │ откл. │ │
├──────┴─────┴──────┴─────┴──────┴───────┴──────┴─────┴──┴─────┴──────┴──┴───┼──────┴───────┤ │
│ мм │ град │ │
───────────┼──────┬─────┬──────┬─────┬──────┬───────┬──────┬─────┬──┬─────┬──────┬──┬───┼──────┬───────┼────────┼─────
СП-10 │ 100 │+/- 2│ 55 │+ 1,5│ 40 │+/- 1,5│ 9 │+ 0,7│11│23,0 │ 15,5 │11│5,5│ 123 │+/- 30'│ 18,6 │14,6
│ │ │ │ │ │ │ │- 1,0│ │ │ │ │ │ │ │ │
───────────┼──────┼─────┼──────┼─────┼──────┼───────┼──────┼─────┼──┼─────┼──────┼──┼───┼──────┼───────┼────────┼─────
СП-12 │ 120 │+/- 2│ 60 │+ 1,5│ 45 │+/- 1,5│ 11 │+ 0,7│13│24,5 │ 17,0 │13│6,5│ 126 │+/- 30'│ 25,5 │20,0
│ │ │ │ │ │ │ │- 1,0│ │ │ │ │ │ │ │ │
Примечание. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.
Таблица 2
───────────┬───────────┬──────────┬───────────┬──────────┬──────────┬─────┬────
Обозначение│ Ось х-х │ Ось у-у │ Ось u-u │ Ось w-w │ Угол │ Z , │Z ,
профиля ├──────┬────┼─────┬────┼──────┬────┼─────┬────┤ наклона │ x │ y
│ I , │i , │ I , │i , │ I , │i , │ I , │i , │ осей │ см │ см
│ x │ x │ y │ y │ u │ u │ w │ w │ tg альфа │ │
│ см4 │ см │ см4 │ см │ см4 │ см │ см4 │ см │ │ │
───────────┼──────┼────┼─────┼────┼──────┼────┼─────┼────┼──────────┼─────┼────
СП-10 │305,50│4,10│33,48│1,36│304,19│4,09│34,89│1,38│ 0,064 │4,96 │1,50
СП-12 │594,75│4,87│55,86│1,49│589,93│4,85│61,72│1,57│ 0,059 │6,025│1,62
Предельные отклонения для швеллеров высокой точности должны быть не более: по высоте мм, по толщине +/- 0,7 мм.
(Измененная редакция, Изм. N 1, Поправка).
3. Швеллеры изготовляют длиной от 2 до 9 м:
- мерной длины;
- кратной мерной длины.
(Измененная редакция, Изм. N 1).
4. (Исключен, Изм. N 1).
5. Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:
обычной точности:
+40 мм - для швеллеров длиной до 4 м,
+60 мм - для швеллеров длиной св. 4 до 6 м,
+80 мм - для швеллеров длиной св. 6 м.
Высокой точности:
+40 мм - для швеллеров длиной св. 4 м до 7 м + 5 мм на каждый метр свыше 7 м.
6. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать:
0,4% длины - обычной точности;
0,3% длины - высокой точности.
5, 6. (Измененная редакция, Изм. N 1, Поправка).
7. Контроль размеров производят на расстоянии не менее 500 мм от торца штанги. Толщину стенки швеллера измеряют у торца штанги, высоту - в плоскостях у-у.
Контроль толщины полок швеллеров производится по калибрам в валках при их расточке.
8. Скручивание вокруг продольной оси не допускается.
(Измененная редакция, Изм. N 1).
