"ГОСТ 19240-73. Рельсы для наземных и подвесных путей. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 29.11.1973 N 2610)
(ред. от 01.12.1984)
"ГОСТ 19240-73. Рельсы для наземных и подвесных путей. Сортамент"
(введен в действие Постановлением Госстандарта СССР от 29.11.1973 N 2610)
(ред. от 01.12.1984)
Постановлением Госстандарта СССР
от 29 ноября 1973 г. N 2610
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЛЬСЫ ДЛЯ НАЗЕМНЫХ И ПОДВЕСНЫХ ПУТЕЙ
СОРТАМЕНТ
Rails for ground and suspended tracks.
Dimensions
ГОСТ 19240-73
Список изменяющих документов (в ред. Изменения N 1, утв. в декабре 1984 г.) |
ОКП 09 2000
Срок введения
с 1 января 1975 года
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 ноября 1973 г. N 2610 срок введения установлен с 01.01.1975.
Проверен в 1984 г. Постановлением Госстандарта от 20 декабря 1984 г. N 4837 срок действия продлен до 01.07.1990.
Взамен ГОСТ 5157-53 в части рельсов двухголовых, тавровых и типа Р5 для наземных и подвесных путей.
Переиздание (август 1985 г.) с Изменением N 1, утвержденным в декабре 1984 г. (ИУС 4-85).
1. Настоящий стандарт распространяется на рельсы двухголовые, тавровые и типа Р5, предназначенные для наземных и подвесных путей.
Установленные настоящим стандартом показатели технического уровня предусмотрены для первой категории качества.
2. Размеры поперечного сечения и предельные отклонения размеров рельсов должны соответствовать указанным на черт. 1 - 3.

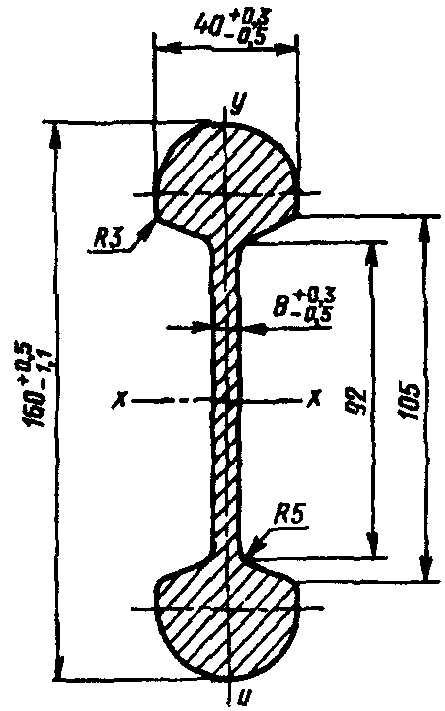

Рельс двухголовый
Черт. 1

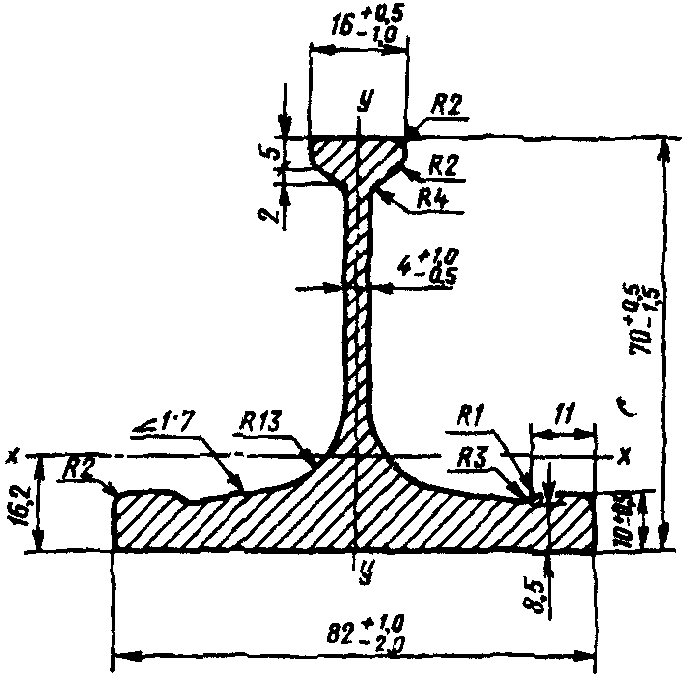

Рельс тавровый
Черт. 2
Черт. 3
Расчетные величины рельсов указаны в Приложении.
1, 2. (Измененная редакция, Изм. N 1).
3. Несимметричность поперечного сечения головки и подошвы рельсов относительно вертикальной оси шейки не должна превышать полусуммы отклонений размеров соответствующих элементов профиля.
4. Размеры, на которые не указаны предельные отклонения, даны для построения калибров и на готовом прокате не определяются.
5. Двухголовые и тавровые рельсы изготовляют:
мерной длины;
кратной мерной длины;
немерной длины.
Длина рельсов устанавливается по требованию потребителя, но не должна быть более 8 м для двухголовых рельсов и не более 7 м для тавровых рельсов.
6. Рельсы типа Р5 поставляются длиной 6 м.
Допускается изготовление рельсов немерной длины от 1,5 до 4,6 м не более 5% массы партии и от 4,6 до 8,0 м не более 20% массы партии.
7. Рельсы изготовляются без фрезеровки торцов.
5 - 7 (Измененная редакция, Изм. N 1).
8. Предельные отклонения по длине рельсов мерной и кратной мерной длины не должны превышать:
+40 мм - для рельсов длиной до 4 м включительно;
+60 мм - для рельсов длиной свыше 4 до 6 м включительно;
+80 мм - для рельсов длиной свыше 6 м.
9. Кривизна рельсов в горизонтальной и вертикальной плоскостях не должна превышать 0,40% длины.
10. Определение размеров поперечного сечения проводят на расстоянии не менее 500 мм от торца профиля. Измерение толщины шейки проводят у торца рельса.
11. Скручивание рельсов вокруг продольной оси не допускается.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 535-79 Постановлением Госстандарта СССР от 23.03.1988 N 677 введен в действие с 1 января 1990 года ГОСТ 535-88. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 535-79 Постановлением Госстандарта СССР от 23.03.1988 N 677 введен в действие с 1 января 1990 года ГОСТ 535-88. |
12. Марки стали, из которой изготовляются рельсы, и технические требования - по ГОСТ 535-79 и другим действующим стандартам, оговоренным в заказе.
Справочное
───────────────────────────────────┬──────────────────────────────
Наименования параметров │ Расчетные величины рельсов
├───────────┬─────────┬────────
│двухголовых│тавровых │типа Р5
───────────────────────────────────┼───────────┼─────────┼────────
Площадь поперечного сечения, см2 │29,10 │11,92 │5,91
Момент инерции относительно │913,86 │50,38 │22,16
горизонтальной оси, см4 │ │ │
Момент инерции относительно │23,03 │44,95 │2,87
вертикальной оси, см4 │ │ │
Момент сопротивления относительно │114,23 │- │-
горизонтальной оси, см3 │ │ │
Момент сопротивления относительно │- │9,37 │7,76
горизонтальной оси (верх), см3 │ │ │
Момент сопротивления относительно │- │30,98 │9,45
горизонтальной оси (низ), см3 │ │ │
Момент сопротивления относительно │11,52 │10,96 │1,51
вертикальной оси, см3 │ │ │
Расстояние центра тяжести до │- │1,63 │2,34
подошвы, см │ │ │
Масса 1 м, кг │22,84 │9,36 │4,64
Примечание. Площадь поперечного сечения и масса 1 м рельса вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.
