Постановлением Государственного
комитета СССР по стандартам
от 30 июня 1980 г. N 3276
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ КЛАССОВ ТОЧНОСТИ A И B
КОНСТРУКЦИЯ И РАЗМЕРЫ
Half-rounded head screws product grades A and B.
Construction and dimensions
ГОСТ 17473-80*
Список изменяющих документов (в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.12.1981 N 5741, Изменения N 2, утв. в апреле 1986 г.) |
ОКП 12 8400
Срок действия
с 1 января 1982 года
до 1 января 1992 года
Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. N 3276 срок действия установлен с 01.01.1982 до 01.01.1992.
Взамен ГОСТ 17473-72.
Переиздание (март 1987 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., Пост. N 5741 от 29.12.1981, апреле 1986 г. (ИУС 3-82, 7-86).

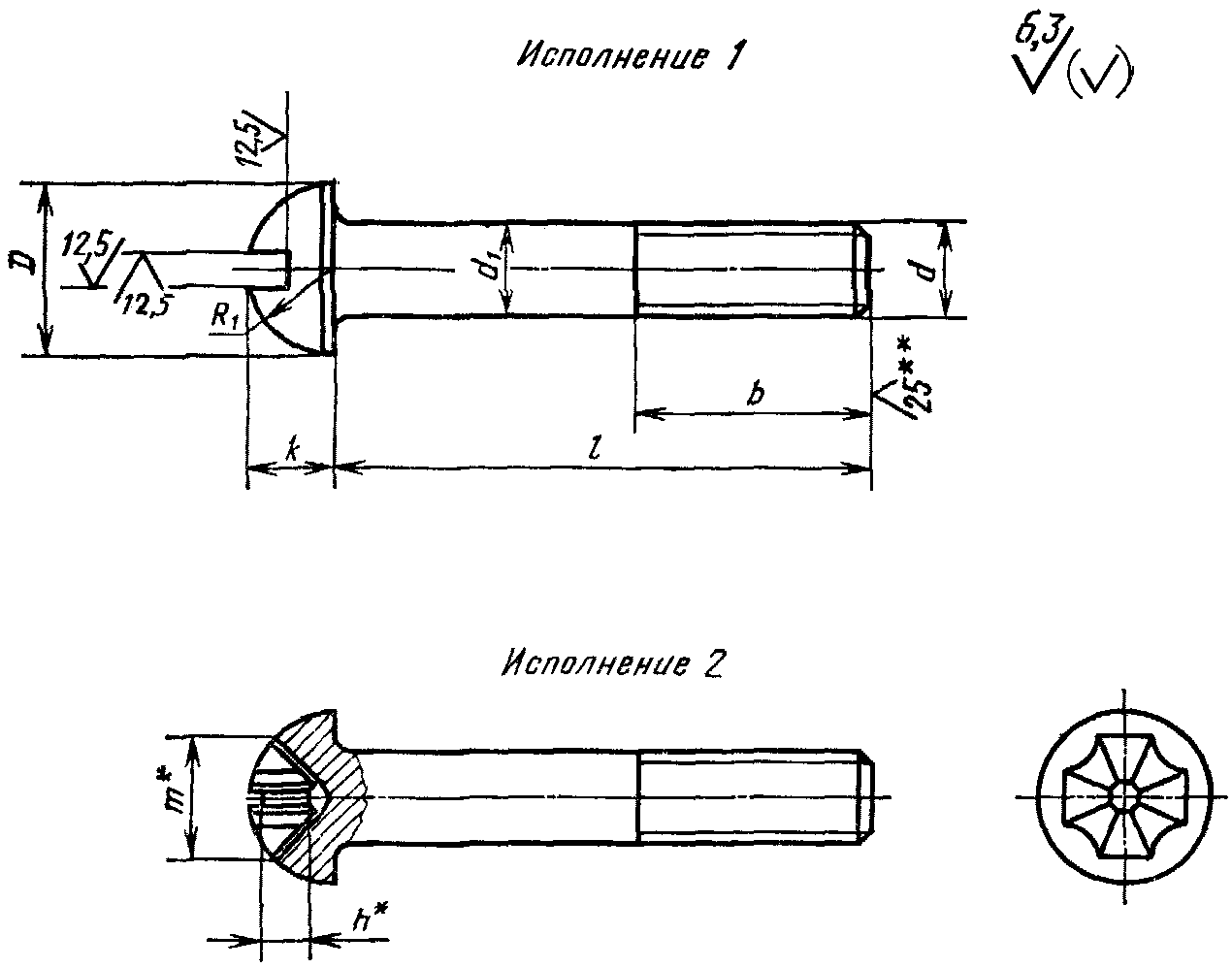

1. Настоящий стандарт распространяется на винты с полукруглой головкой классов точности A и B с номинальным диаметром резьбы от 1 до 20 мм.
(Измененная редакция, Изм. N 2).
Таблица 1
мм
────────────────────────────┬────┬────┬────┬────┬───┬────┬───┬───┬───┬───┬───┬────┬────┬────┬────┬────┬────┬────
Номинальный диаметр резьбы d│ 1 │1,2 │1,4 │1,6 │ 2 │2,5 │ 3 │3,5│ 4 │ 5 │ 6 │ 8 │ 10 │ 12 │ 14 │ 16 │ 18 │ 20
────────────────┬───────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
Шаг резьбы P │крупный │0,25│0,25│0,3 │0,35│0,4│0,45│0,5│0,6│0,7│0,8│ 1 │1,25│1,5 │1,75│ 2 │ 2 │2,5 │2,5
├───────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
│мелкий │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 1 │1,25│1,25│1,5 │1,5 │1,5 │1,5
────────────────┴───────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
Диаметр головки D │ 2 │2,3 │2,6 │3,0 │3,8│4,5 │5,5│6,0│7,0│8,5│10 │ 13 │ 16 │ 18 │ 21 │ 24 │ 27 │ 30
────────────────────────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
Высота головки k │0,7 │0,8 │0,95│1,1 │1,4│1,7 │2,1│2,4│2,8│3,5│4,2│5,6 │ 7 │ 8 │9,5 │ 11 │ 12 │ 14
────────────────────────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
Радиус сферы головки R ~= │1,1 │1,3 │1,4 │1,6 │2,0│2,4 │2,9│3,1│3,6│4,4│5,1│6,6 │8,1 │9,1 │10,6│12,1│13,6│15,1
1 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
────────────────────────────┼────┼────┼────┼────┼───┼────┴───┼───┴───┴───┼───┴────┼────┴────┼────┼────┼────┼────
Номер крестообразного шлица│ - │ - │ - │ - │ 0 │ 1 │ 2 │ 3 │ 4 │ - │ - │ - │ -
────────────────────────────┼────┼────┼────┼────┼───┼────┬───┼───┬───┬───┼───┬────┼────┬────┼────┼────┼────┼────
Диаметр крестообразного │ - │ - │ - │ - │ 2 │2,6 │ 3 │4,1│4,6│5,2│ 7 │8,2 │10,6│11,8│ - │ - │ - │ -
шлица m │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
────────────────────────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
Глубина крестообразного │ - │ - │ - │ - │1,2│1,3 │1,7│1,8│2,2│2,8│3,2│4,6 │5,6 │6,8 │ - │ - │ - │ -
шлица h, не более │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
────────────────┬───────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
Глубина │не более │ - │ - │ - │ - │1,3│1,4 │1,8│2,2│2,5│3,1│3,7│5,1 │6,3 │7,6 │ - │ - │ - │ -
вхождения ├───────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
калибра в │не менее │ - │ - │ - │ - │1,0│1,1 │1,5│1,7│2,0│2,6│3,2│4,6 │5,8 │7,1 │ - │ - │ - │ -
крестообразный │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
шлиц │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
────────────────┼───────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
Длина резьбы b │удлиненная │ - │ - │ - │ - │16 │ 18 │19 │20 │22 │25 │28 │ 34 │ 40 │ 46 │ 52 │ 58 │ 64 │ 70
├───────────┼────┼────┼────┼────┼───┼────┼───┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────
│нормальная │ 8 │ 9 │ 9 │ 9 │10 │ 11 │12 │13 │14 │16 │18 │ 22 │ 26 │ 30 │ 34 │ 38 │ 42 │ 46

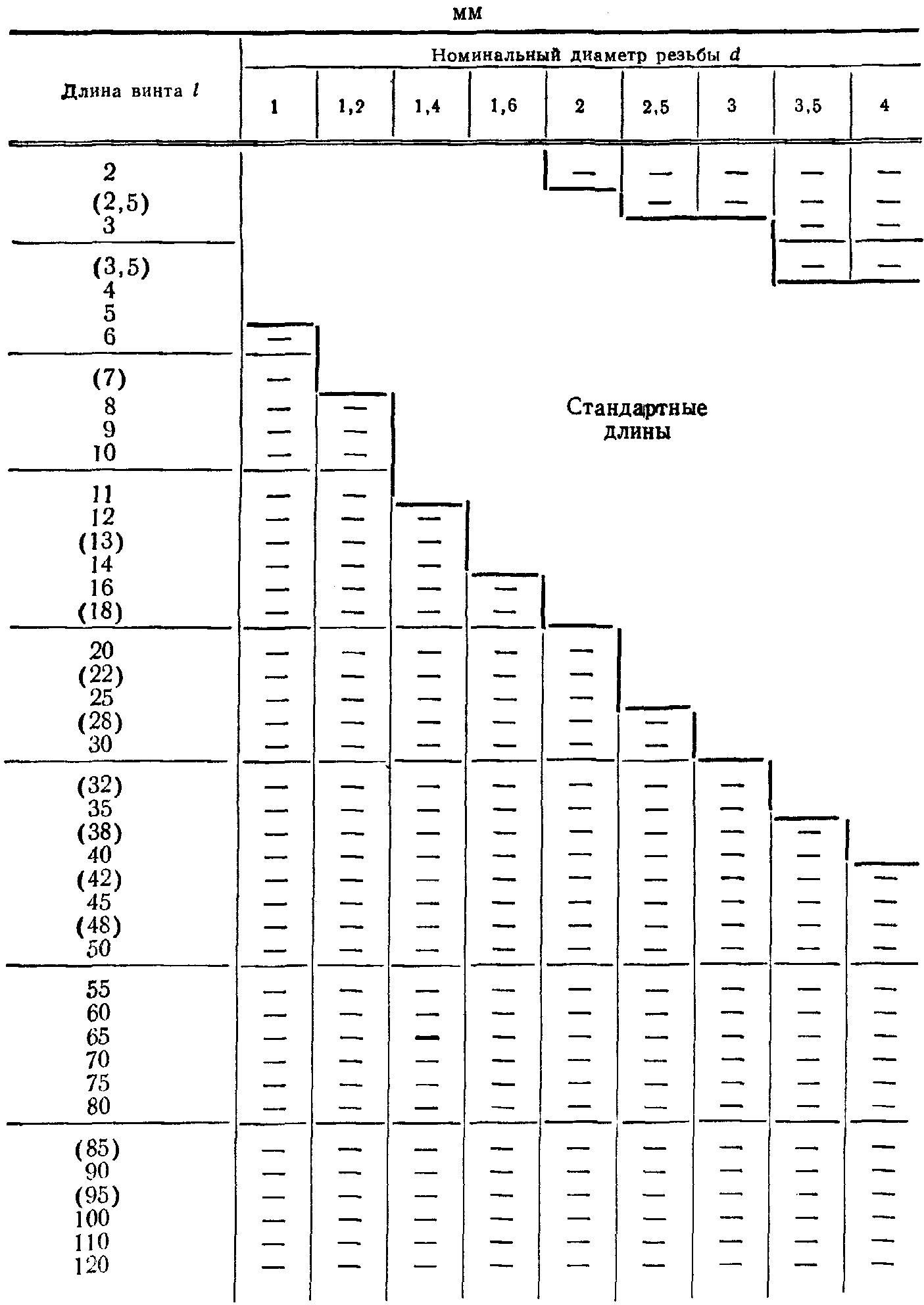

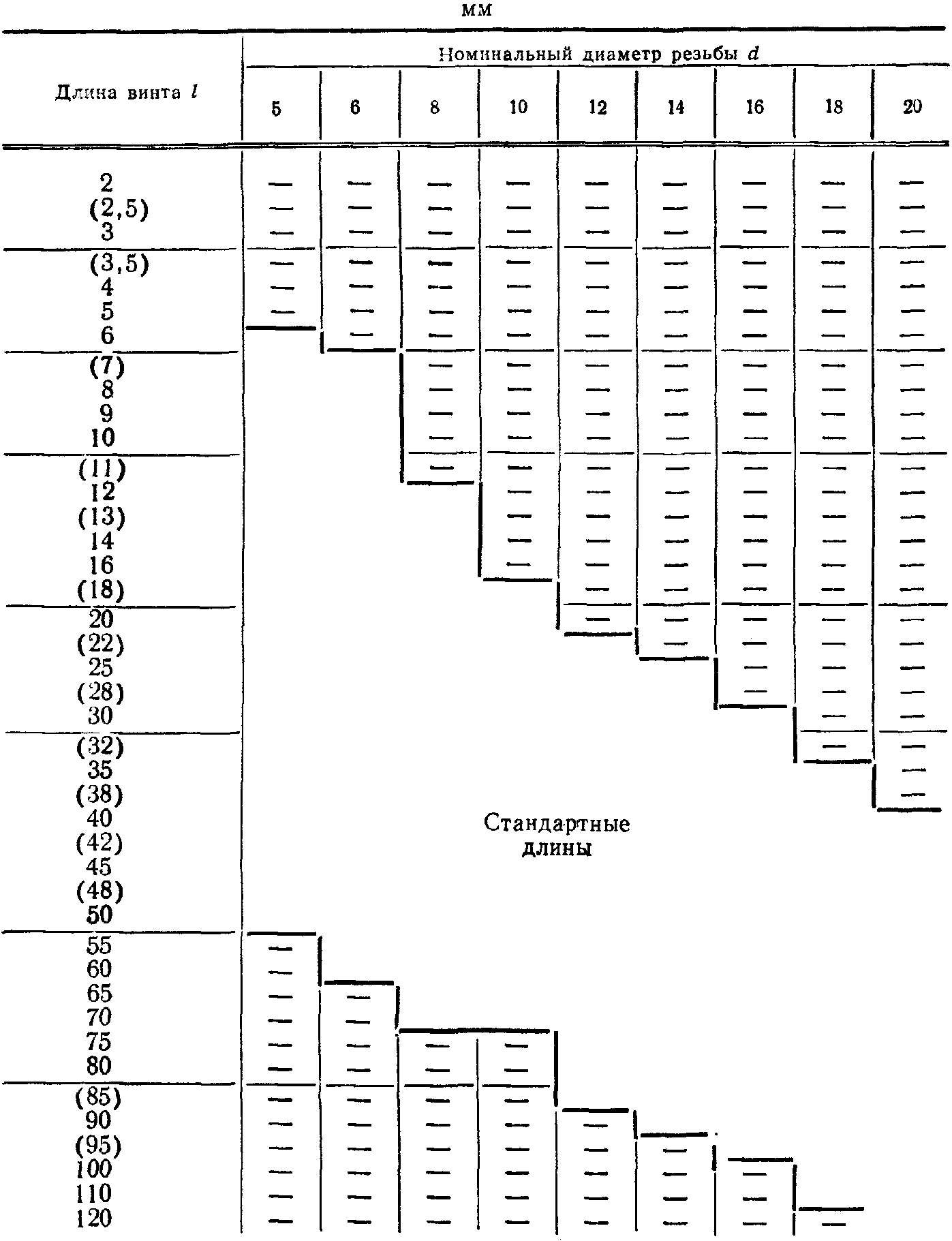

Продолжение табл. 2
Примечания. 1. Длины винтов, заключенные в скобки, применять не рекомендуется.
2. Удлиненная длина резьбы предпочтительна.
3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.
--------------------------------
<*> Размеры для справок.
<**> Для винтов, обработанных резанием, в остальных случаях не нормируют.
Пример условного обозначения винта с полукруглой головкой, класса точности A, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4.8, без покрытия:
Винт A.M8-6g x 50.48 ГОСТ 17473-80.
То же, класса точности B, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:
Винт B2.M8 x 1-6g x 50-34.48.016 ГОСТ 17473-80.
(Измененная редакция, Изм. N 1, 2).
3. Диаметр гладкой части
должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.
должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.(Измененная редакция, Изм. N 1).
4. По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами, не указанными в табл. 2.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004. |
5. Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 10753-80 Постановлением Госстандарта СССР от 19.12.1986 N 4115 с 1 января 1988 года введен в действие ГОСТ 10753-86. |
6. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-80.
6а. Радиус под головкой - по ГОСТ 24670-81.
5 - 6а. (Измененная редакция, Изм. N 2).
6б. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
6в. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.
6б, 6в. (Введены дополнительно, Изм. N 2).
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 1759-70 (в части технических требований и маркировки крепежных изделий) Постановлением Госстандарта СССР от 30.12.1987 N 5111 с 1 января 1989 года введен в действие ГОСТ 1759.0-87. |
7. Технические требования - по ГОСТ 1759-70.
8. Теоретическая масса винтов указана в справочном Приложении 1.
9. (Исключен, Изм. N 2).
Справочное
ТЕОРЕТИЧЕСКАЯ МАССА ВИНТОВ
─────┬───────────────────────────────────────────────────────────────────────────────────────────────────────────────
Длина│ Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ~=, при номинальном диаметре резьбы d, мм
винта├─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬──────┬──────┬─────┬─────┬──────┬──────┬─────┬─────
l, мм│ 1 │ 1,2 │ 1,4 │ 1,6 │ 2 │ 2,5 │ 3 │ 3,5 │ 4 │ 5 │ 6 │ 8 │ 10 │ 12 │ 14 │ 16 │ 18 │ 20
─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼──────┼──────┼─────┼─────
2 │0,018│0,028│0,040│0,056│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
2,5 │0,020│0,031│0,044│0,062│0,112│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
3 │0,022│0,034│0,049│0,067│0,121│0,202│0,344│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
3,5 │0,025│0,038│0,053│0,073│0,130│0,217│0,365│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
4 │0,027│0,041│0,058│0,079│0,139│0,232│0,387│0,527│0,763│ - │ - │ - │ - │ - │ - │ - │ - │ -
5 │0,031│0,048│0,067│0,090│0,157│0,261│0,430│0,585│0,840│ - │ - │ - │ - │ - │ - │ - │ - │ -
6 │ - │0,054│0,076│0,101│0,175│0,290│0,474│0,644│0,916│1,580│ - │ - │ - │ - │ - │ - │ - │ -
7 │ - │0,061│0,085│0,112│0,193│0,320│0,517│0,702│0,993│1,702│ 2,643│ - │ - │ - │ - │ - │ - │ -
8 │ - │ - │0,094│0,123│0,211│0,349│0,560│0,761│1,069│1,824│ 2,818│ - │ - │ - │ - │ - │ - │ -
9 │ - │ - │0,103│0,135│0,229│0,378│0,604│0,819│1,146│1,946│ 2,993│ - │ - │ - │ - │ - │ - │ -
10 │ - │ - │0,112│0,146│0,247│0,407│0,647│0,878│1,222│2,068│ 3,167│ - │ - │ - │ - │ - │ - │ -
11 │ - │ - │0,121│0,157│0,265│0,437│0,690│0,936│1,299│2,191│ 3,342│ - │ - │ - │ - │ - │ - │ -
12 │ - │ - │ - │0,168│0,283│0,466│0,734│0,995│1,375│2,313│ 3,516│ 7,003│ - │ - │ - │ - │ - │ -
13 │ - │ - │ - │0,180│0,301│0,495│0,777│1,053│1,451│2,435│ 3,691│ 7,318│ - │ - │ - │ - │ - │ -
14 │ - │ - │ - │0,191│0,319│0,525│0,820│1,112│1,528│2,557│ 3,866│ 7,634│ - │ - │ - │ - │ - │ -
16 │ - │ - │ - │ - │0,355│0,583│0,907│1,229│1,681│2,802│ 4,215│ 8,264│ - │ - │ - │ - │ - │ -
18 │ - │ - │ - │ - │0,391│0,642│0,994│1,346│1,834│3,046│ 4,564│ 8,896│15,19│ - │ - │ - │ - │ -
20 │ - │ - │ - │ - │ - │0,701│1,080│1,463│1,987│3,290│ 4,914│ 9,526│16,19│ - │ - │ - │ - │ -
22 │ - │ - │ - │ - │ - │0,759│1,167│1,580│2,139│3,535│ 5,263│10,157│17,19│25,02│ - │ - │ - │ -
25 │ - │ - │ - │ - │ - │0,847│1,297│1,756│2,369│3,901│ 5,787│11,104│18,68│27,20│ 39,96│ - │ - │ -
28 │ - │ - │ - │ - │ - │ - │1,427│1,931│2,598│4,268│ 6,311│12,050│20,18│29,37│ 42,93│ - │ - │ -
30 │ - │ - │ - │ - │ - │ - │1,514│2,048│2,751│4,512│ 6,660│12,681│21,18│30,82│ 44,91│ 62,77│ - │ -
32 │ - │ - │ - │ - │ - │ - │ - │2,166│2,904│4,756│ 7,009│13,311│22,17│32,26│ 46,89│ 65,42│ - │ -
35 │ - │ - │ - │ - │ - │ - │ - │2,341│3,133│5,123│ 7,533│14,258│23,67│34,43│ 49,85│ 69,40│ 89,3│ -
38 │ - │ - │ - │ - │ - │ - │ - │ - │3,363│5,490│ 8,057│15,204│25,16│36,60│ 52,82│ 73,38│ 94,2│ -
40 │ - │ - │ - │ - │ - │ - │ - │ - │3,516│5,734│ 8,407│15,835│26,16│38,05│ 54,80│ 76,03│ 97,5│129,4
42 │ - │ - │ - │ - │ - │ - │ - │ - │ - │5,978│ 8,755│16,465│27,16│39,50│ 56,78│ 78,68│100,8│133,6
45 │ - │ - │ - │ - │ - │ - │ - │ - │ - │6,345│ 9,280│17,412│28,66│41,67│ 59,74│ 82,66│105,8│139,8
48 │ - │ - │ - │ - │ - │ - │ - │ - │ - │6,711│ 9,803│18,358│30,15│43,84│ 62,71│ 86,64│110,7│146,0
50 │ - │ - │ - │ - │ - │ - │ - │ - │ - │6,956│10,152│18,989│31,15│45,29│ 64,68│ 89,29│114,0│150,2
55 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │11,025│20,566│33,64│48,91│ 69,63│ 95,92│122,2│160,5
60 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │11,899│22,143│36,13│52,52│ 74,58│102,55│130,5│170,9
65 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │23,720│38,63│56,14│ 79,52│109,19│138,7│181,3
70 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │25,297│41,12│59,76│ 84,47│115,81│146,9│191,7
75 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │63,38│ 89,42│122,44│155,2│202,1
80 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │67,00│ 94,35│129,07│163,4│212,4
85 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │70,61│ 99,30│135,70│171,6│222,8
90 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │104,24│142,34│179,9│233,2
95 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │148,96│188,1│243,6
100 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │196,4│253,9
110 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │212,8│274,7
120 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │295,4
Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.
Приложение 2. (Исключено, Изм. N 2).
