ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШЛИЦЫ КРЕСТООБРАЗНЫЕ ДЛЯ ВИНТОВ И ШУРУПОВ
РАЗМЕРЫ И МЕТОДЫ КОНТРОЛЯ
Cross recesses for screws and wood screws.
Dimensions and control methods
ГОСТ 10753-86
(СТ СЭВ 1017-86)
ОКСТУ 1280
Дата введения
1 января 1988 года
1. Разработан и внесен Всесоюзным Научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).
Исполнители: В.Ф. Курочкин, канд. техн. наук; Л.А. Коноров, канд. техн. наук; А.В. Громак, Л.П. Пантелеева.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19 декабря 1986 г. N 4115.
3. Срок первой проверки 1996 г.; периодичность проверки 5 лет.
4. Стандарт полностью соответствует СТ СЭВ 1017-86.
5. Стандарт полностью соответствует международному стандарту ИСО 4757-83.
6. Взамен ГОСТ 10753-80.
7. Переиздание. Ноябрь 1987 г.
Настоящий стандарт распространяется на крестообразные шлицы типов H и Z для головок винтов и шурупов и устанавливает размеры шлицев, метод измерения глубины вхождения калибра в шлиц и размеры калибра для контроля шлицев.
1.1. Размеры крестообразных шлицев типа H должны соответствовать указанным на черт. 1 и в табл. 1.
Значения m устанавливают в стандартах на изделия конкретного типа

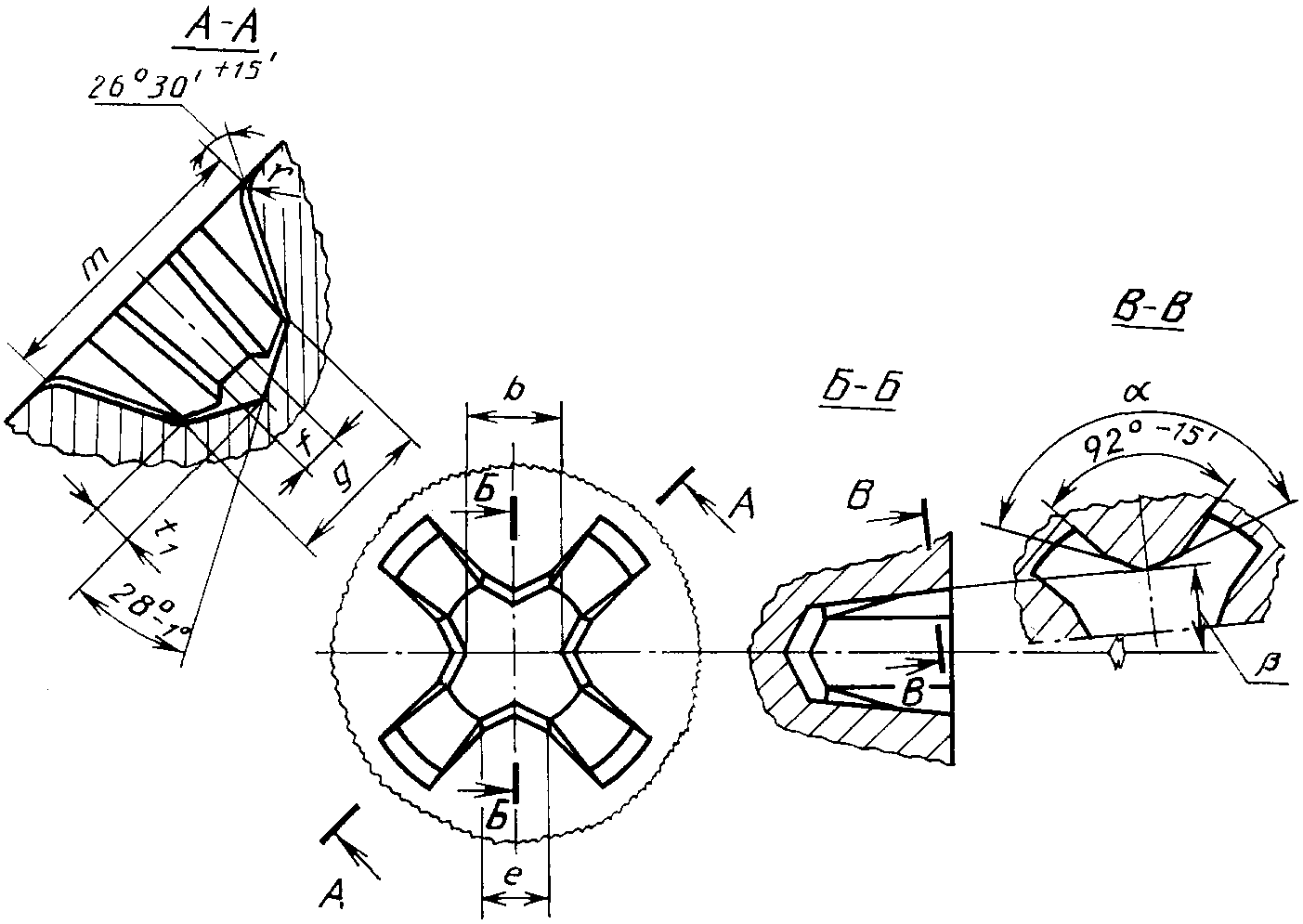

Черт. 1
мм
────┬──────┬───────────┬──────┬───────────┬───────┬───────┬─────────┬────────
Но- │b │ e │g │ f │ r │ t │альфа │бета
мер │ -0,03├─────┬─────┤ +0,05├─────┬─────┤(номин)│ 1 │ -15'│ +15'
шли-│ │ не │ не │ │ не │ не │ │(справ)│ │
ца │ │более│менее│ │более│менее│ │ │ │
────┼──────┼─────┼─────┼──────┼─────┼─────┼───────┼───────┼─────────┼────────
0 │ 0,61 │0,36 │0,26 │ 0,81 │0,36 │0,31 │ 0,3 │ 0,22 │ - │ 7°
1 │ 0,97 │0,46 │0,41 │ 1,27 │0,56 │0,51 │ 0,5 │ 0,34 │ 138° │ 7°
2 │ 1,47 │0,84 │0,79 │ 2,29 │0,74 │0,66 │ 0,6 │ 0,61 │ 140° │ 5°45'
3 │ 2,41 │2,03 │1,98 │ 3,81 │0,86 │0,79 │ 0,8 │ 1,01 │ 146° │ 5°45'
4 │ 3,48 │2,44 │2,39 │ 5,08 │1,27 │1,19 │ 1 │ 1,35 │ 153° │ 7°
Примечание. Для шлица с номером 0 вместо угла
должно быть скругление радиусом не менее 0,25 и не более 0,36 мм.
должно быть скругление радиусом не менее 0,25 и не более 0,36 мм.1.2. Размеры крестообразных шлицев типа Z должны соответствовать указанным на черт. 2 и в табл. 2.

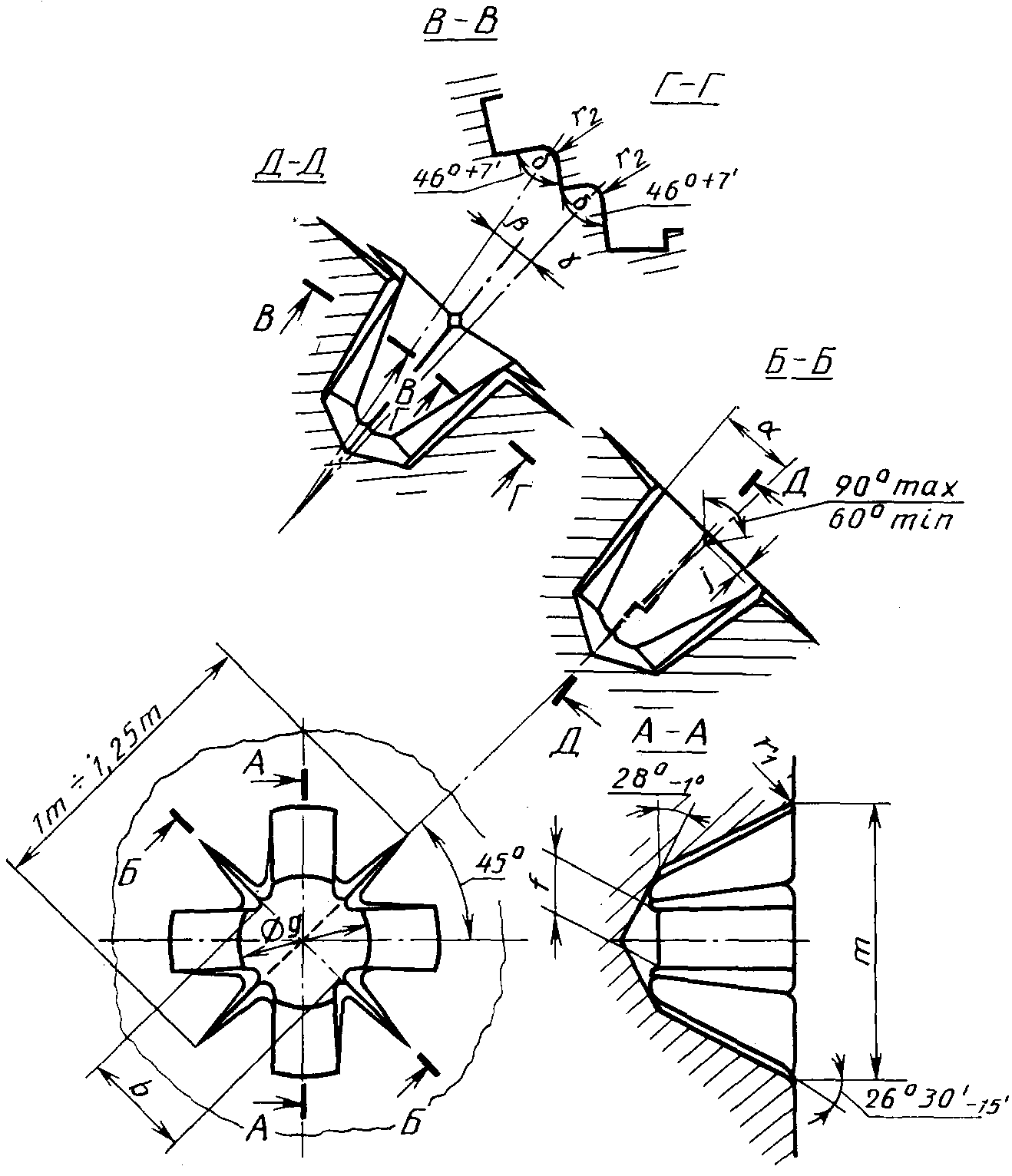

Значения m устанавливают в стандартах на изделия конкретного типа
Черт. 2
мм
─────┬──────┬───────┬──────┬─────┬─────┬─────┬─────────┬────────┬─────────┬─────────
Номер│b │f │g │ r , │ r , │ j, │альфа │бета │гамма │дельта
шлица│ -0,05│ -0,025│ -0,05│ 1 │ 2 │ не │ +15'│ -15'│ -15'│ -7'
│ │ │ │ не │ не │более│ │ │ │
│ │ │ │более│более│ │ │ │ │
─────┼──────┼───────┼──────┼─────┼─────┼─────┼─────────┼────────┼─────────┼─────────
0 │ 0,76 │ 0,48 │ 0,86 │0,30 │0,10 │0,13 │ 7° │ 7°45' │ 4°23' │ 46°
1 │ 1,27 │ 0,74 │ 1,32 │0,30 │0,13 │0,15 │ 7° │ 7°45' │ 4°23' │ 46°
2 │ 1,83 │ 1,03 │ 2,34 │0,38 │0,15 │0,15 │ 5°45' │ 6°20' │ 3° │ 46°
3 │ 2,72 │ 1,42 │ 3,86 │0,51 │0,25 │0,20 │ 5°45' │ 6°20' │ 3° │ 56°15'
4 │ 3,96 │ 2,16 │ 5,08 │0,64 │0,38 │0,20 │ 7° │ 7°45' │ 4°23' │ 56°15'
2.1. Размеры шлицев контролируют комплексным калибром путем измерения глубины вхождения калибра в шлиц.
Глубину вхождения калибра в шлиц указывают в стандартах на крепежные изделия конкретного типа.
Глубину вхождения калибра в шлиц измеряют при помощи глубиномера (черт. 3). Конец калибра идентичен концу соответствующей отвертки. Втулка служит для направления калибра и для фиксации соответствующей контрольной плоскости. Контрольная плоскость проходит через точки пересечения выступов шлица с верхней поверхностью головки. Опорную плоскость фиксируют при помощи опорных выступов втулки.

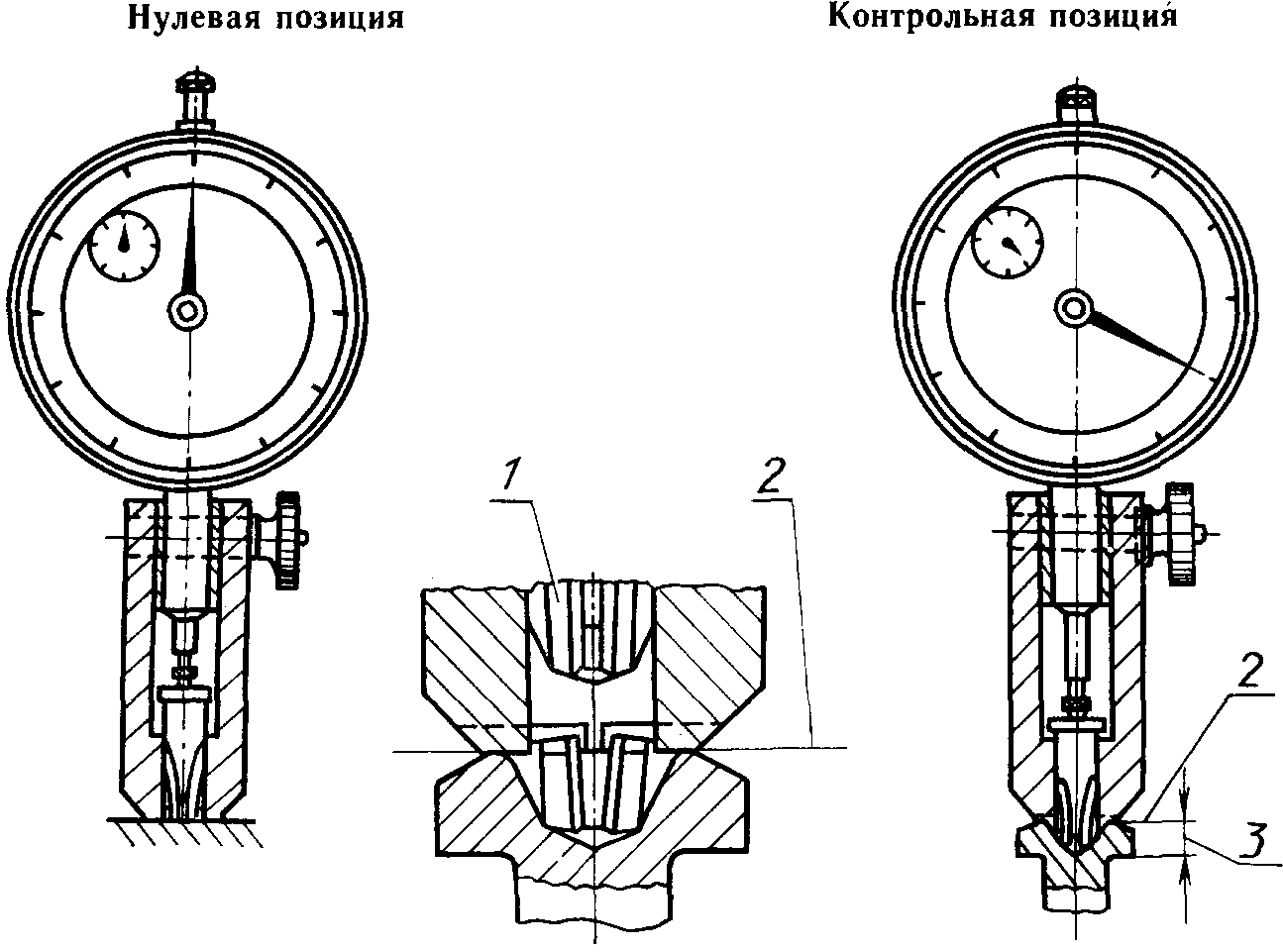

1 - калибр; 2 - контрольная плоскость;
3 - глубина вхождения калибра в шлиц
Черт. 3
Глубину вхождения калибра в шлиц измеряют от контрольной плоскости при помощи измерительного прибора с круговой шкалой. Нулевая позиция глубиномера может быть установлена на плоской поверхности.
2.2. Размеры конца калибра для контроля крестообразного шлица типа H должны соответствовать указанным на черт. 4 и в табл. 3.

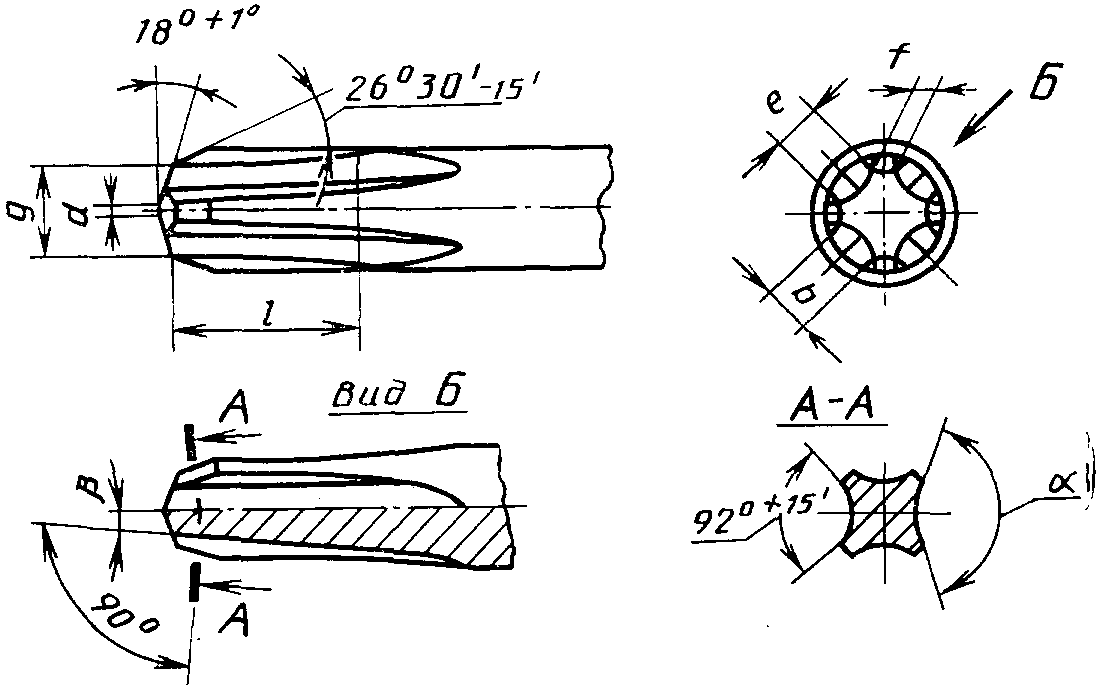

l - минимальная длина правильной формы
Черт. 4
мм
───────┬───────┬───────┬───────┬───────┬───────┬────────┬─────────┬────────
Номер │b │g │d │e │f │ l , │альфа │бета
калибра│ -0,025│ +0,025│ +0,13 │ -0,025│ -0,06 │ 1 │ +15'│ -15'
│ │ │ │ │ │не менее│ │
───────┼───────┼───────┼───────┼───────┼───────┼────────┼─────────┼────────
0 │ 0,64 │ 0,813 │ 0,25 │ 0,315 │ 0,31 │ 3,17 │ - │ 7°
1 │ 1,001 │ 1,27 │ 0,38 │ 0,513 │ 0,51 │ 3,17 │ 138° │ 7°
2 │ 1,539 │ 2,286 │ 0,38 │ 1,102 │ 0,64 │ 4,78 │ 140° │ 5°45'
3 │ 2,497 │ 3,81 │ 0,38 │ 2,098 │ 0,79 │ 7,14 │ 146° │ 5°45'
4 │ 3,574 │ 5,08 │ 0,38 │ 2,738 │ 1,12 │ 8,74 │ 153° │ 7°
Примечание. Для калибра с номером 0 вместо угла
должно быть скругление радиусом r = (0,25 +/- 0,025) мм.
должно быть скругление радиусом r = (0,25 +/- 0,025) мм.2.3. Размеры конца калибра для контроля крестообразного шлица типа Z должны соответствовать указанным на черт. 5 и в табл. 4.

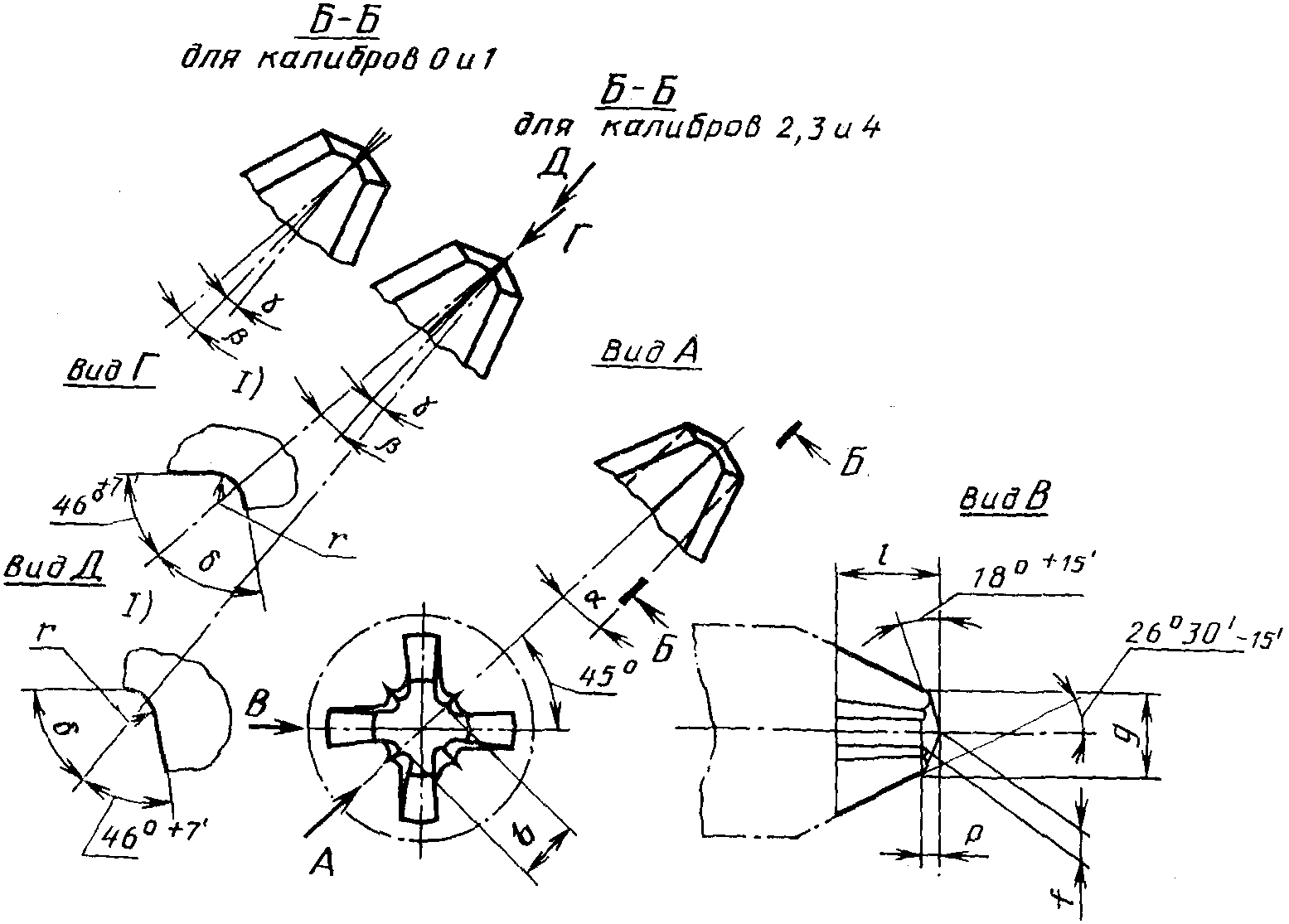

l - минимальная длина правильной формы
Черт. 5
──────┬───────────┬───────────┬───────────┬─────┬───────────┬───────────┬────────┬───────┬────────┬─────────
Номер │ b │ f │ g │ l , │ p │ r │альфа │бета │гамма │дельта
калиб-├─────┬─────┼─────┬─────┼─────┬─────┤ 1 ├─────┬─────┼─────┬─────┤ -6'│ +6'│ +6'│ +7'
ра │ не │ не │ не │ не │ не │ не │ не │ не │ не │ не │ не │ │ │ │
│более│менее│более│менее│более│менее│менее│более│менее│более│менее│ │ │ │
──────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼────────┼───────┼────────┼─────────
0 │0,711│0,673│0,445│0,420│0,915│0,890│3,17 │0,077│0,064│0,1 │0,08 │ 7° │ 7°45' │ 4°23' │ 46°
1 │1,112│1,074│0,698│0,673│1,397│1,372│3,17 │0,166│0,153│0,13 │0,1 │ 7° │ 7°45' │ 4°23' │ 46°
2 │1,702│1,664│0,990│0,965│2,438│2,413│4,78 │0,331│0,318│0,2 │0,15 │ 5°45' │ 6°20' │ 3° │ 46°
3 │2,591│2,553│1,372│1,346│3,962│3,937│7,14 │0,585│0,572│0,31 │0,2 │ 5°45' │ 6°20' │ 3° │ 56°15'
4 │3,861│3,823│2,083│2,057│5,182│5,157│8,74 │0,788│0,772│0,51 │0,36 │ 7° │ 7°45' │ 4°23' │ 56°15'
