Постановлением Госстандарта СССР
от 27 июня 1989 г. N 2086
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТОПОРЫ СТРОИТЕЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Builders axes. Specifications
ГОСТ 18578-89
ОКП 48 3322
Взамен ГОСТ 1399-73
и ГОСТ 18578-73
Срок действия
с 1 июля 1990 года
до 1 июля 1995 года
1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
Исполнители: А.Р. Латынский, Б.Г. Толков, А.И. Полунин, В.Б. Игумнов, Б.И. Семенова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.06.1989 N 2086.
3. Срок проверки - 1994 г., периодичность проверки 5 лет.
4. Взамен ГОСТ 1399-73 и ГОСТ 18578-73.
5. Ссылочные и нормативно-технические документы
──────────────────────────────────┬──────────────────────────────
Обозначение НТД, │ Номер пункта
на который дана ссылка │
──────────────────────────────────┼──────────────────────────────
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от
02.06.1997 N 205 с 1 января 1998 года введен в действие
ГОСТ 380-88 │ 1.3.2
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от
24.11.1988 N 3811 с 1 января 1991 года введен в действие
ГОСТ 1050-74 │ 1.3.2
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 1400-73 Постановлением Госстандарта СССР от 11.10.1991
ГОСТ 1400-73 │ 1.2.9
ИС МЕГАНОРМ: примечание.
С 1 сентября 2001 года Постановлением Госстандарта РФ от
ГОСТ 1435-74 │ 1.3.1
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 5950-73 Постановлением Госстандарта РФ от
04.06.2001 N 220-ст с 1 января 2002 года введен в действие
ГОСТ 5950-73 │ 1.3.1
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от
21.09.1989 N 2815 с 1 июля 1990 года введен в действие
ГОСТ 7505-74 │ 1.1.4
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 8026-75 Постановлением Госстандарта РФ от
23.03.1992 N 233 с 1 января 1993 года введен в действие
ГОСТ 8026-75 │ 3.7
Настоящий стандарт распространяется на строительные топоры (далее - топоры), применяемые для столярных и плотничных работ в строительстве.
1.1. Основные размеры
1.1.1. Топоры должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам и образцам-эталонам, утвержденным в установленном порядке.
1.1.2. Топоры должны изготавливаться типов:
А - топоры с округлым лезвием, предназначенные для рубки, колки и тески древесины при производстве плотничных работ;
Б - топоры с прямым лезвием, предназначенные для рубки, тески и грубой обработки древесины при производстве столярных и плотничных работ.

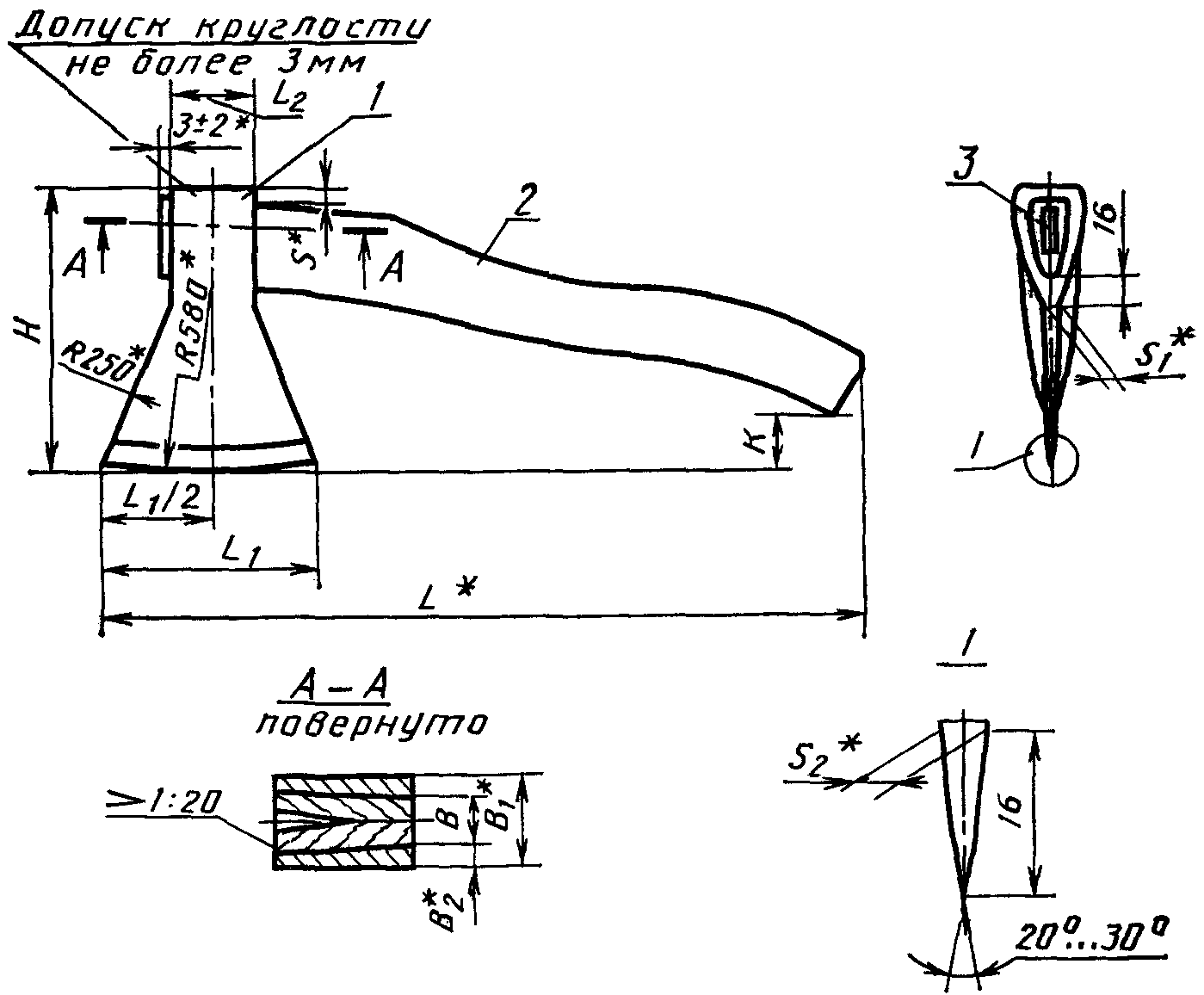

Тип А
------------------------------------
<*> Размеры для справок.
1 - топор; 2 - топорище; 3 - клин
Черт. 1
Примечание. Чертеж не определяет конструкцию топора.
Размеры, мм
──────┬──────┬───┬───────┬───────┬──┬──┬───┬───────┬──┬───┬───────┬──────────
Типо- │Н +8,0│ L │ L │ L │ s│s │s │ B │B │ B │ K │ Масса
размер│ -5,0│ │ 1 │ 2 │ │ 1│ 2 │+\- 1,0│ 1│ 2│ │топора без
│ │ │+/- 5,0│+\- 2,0│ │ │ │ │ │ │ │топорища,
│ │ │ │ │ │ │ │ │ │ │ │ кг, не
│ │ │ │ │ │ │ │ │ │ │ │ более
──────┼──────┼───┼───────┼───────┼──┼──┼───┼───────┼──┼───┼───────┼──────────
А0 │ 170 │440│ 135 │ 48 │11│ 8│3,5│ 27 │38│5,5│25...60│ 1,0
──────┼──────┼───┼───────┼───────┼──┼──┼───┼───────┼──┼───┤ ├──────────
А1 │ 185 │547│ │ 60 │10│10│ │ 26 │39│6,5│ │ 1,3
──────┼──────┼───┤ 150 ├───────┼──┼──┤ ├───────┼──┼───┼───────┼──────────
А2 │ 200 │592│ │ 65 │ │11│ 4 │ │ │ │ │ 1,4
──────┼──────┼───┼───────┼───────┤12├──┤ │ 28 │42│ 7 │35...70├──────────
A3 │ 215 │600│ 165 │ 68 │ │12│ │ │ │ │ │ 1,6

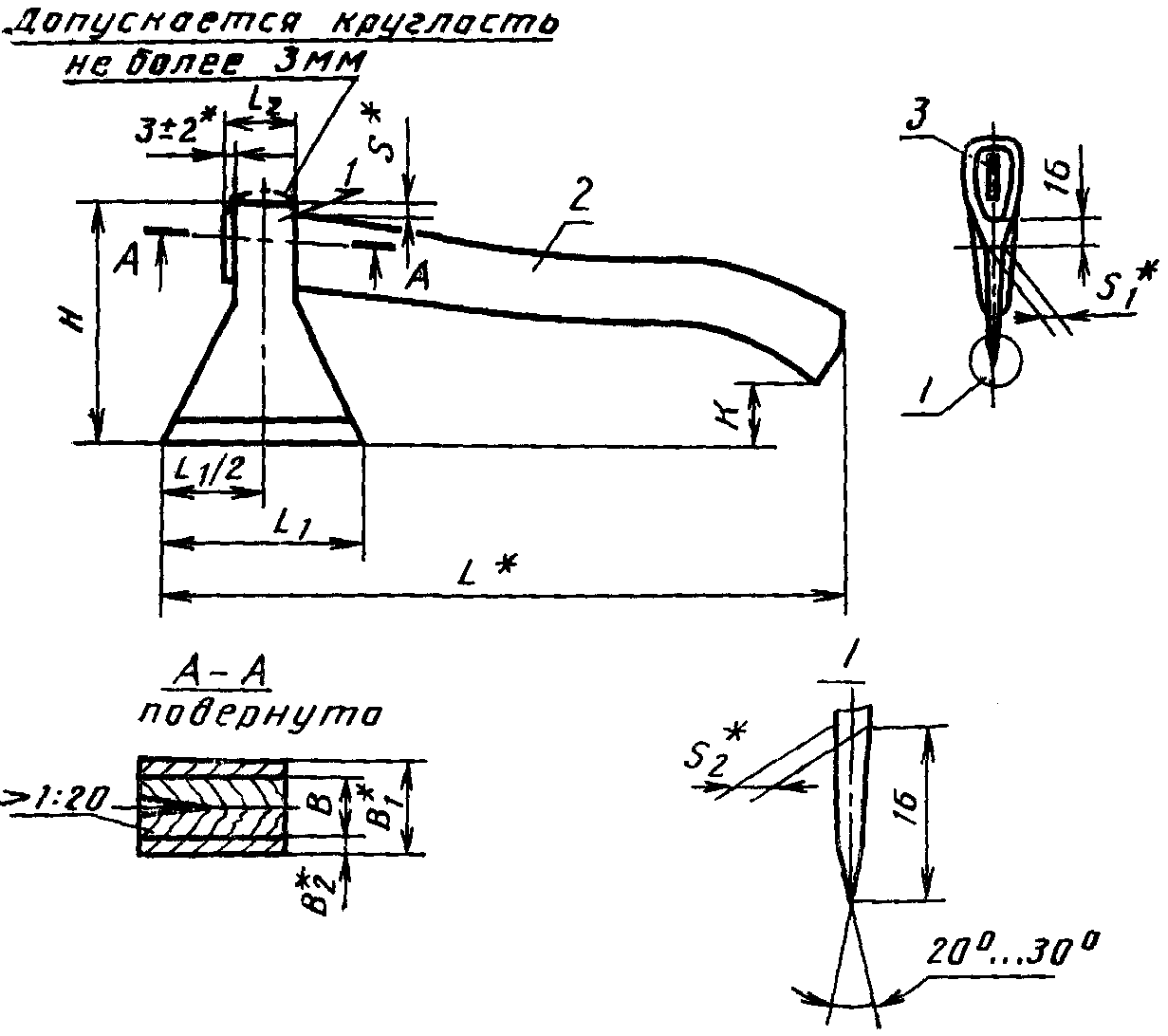

Тип Б
------------------------------------
<*> Размеры для справок.
1 - топор; 2 - топорище; 3 - клин
Примечание. Чертеж не определяет конструкцию топора.
Размеры, мм
──────┬──────┬───┬───────┬───────┬──┬──┬──┬───────┬──┬───┬───────┬─────────
Типо- │Н +8,0│ L │ L │ L │ s│s │s │ B │B │B │ K │Масса
размер│ -5,0│ │ 1 │ 2 │ │ 1│ 2│+\- 1,0│ 1│ 2 │ │топора
│ │ │+\- 5,0│+\- 2,0│ │ │ │ │ │ │ │без топо-
│ │ │ │ │ │ │ │ │ │ │ │рища, кг,
│ │ │ │ │ │ │ │ │ │ │ │не более
──────┼──────┼───┼───────┼───────┼──┼──┼──┼───────┼──┼───┼───────┼─────────
Б1 │ 145 │407│ 110 │ 45 │ 9│ 9│ 3│ 22 │35│6,5│25...50│ 0,7
──────┼──────┼───┼───────┼───────┤ │ │ │ │ │ │ ├─────────
Б2 │ 160 │439│ 120 │ 50 │ │ │ │ │ │ │ │ 0,8
──────┼──────┼───┼───────┼───────┼──┼──┼──┼───────┼──┼───┼───────┼─────────
Б3 │ 185 │547│ 150 │ 60 │10│10│ 4│ 26 │41│7,5│35...70│ 1,3
Вариант конструкции и основные размеры металлических клиньев приведены на черт. 3 и в табл. 4 рекомендуемого Приложения.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89. |
1.1.4. Неуказанные предельные отклонения размеров топора должны соответствовать допускам на поковку по ГОСТ 7829 или классу точности II по ГОСТ 7505.
1.1.5. Условное обозначение топоров при заказе должно состоять из обозначения типоразмера и обозначения настоящего стандарта.
Пример условного обозначения топора типоразмера А1:
А1 ГОСТ 18578-89
1.2. Характеристики (свойства)
1.2.1. Поковки топоров должны соответствовать требованиям ГОСТ 8479, группа II с твердостью не более 352НВ.
В нижней части всада допускается складка глубиной не более 5 мм.
1.2.2. Полотна топоров должны быть термически обработаны. Твердость полотен на высоте до 25 мм от лезвия должна быть 48 ... 57
.
.1.2.3. Топоры следует изготавливать с окончательно заточенным лезвием.
Допускается заточка лезвия овалом на высоте не менее 5 мм с плавным переходом от лезвия к полотну.
1.2.4. По согласованию с потребителем допускается изготавливать топоры с предварительно заточенным лезвием, кроме предназначенных для розничной торговли.
Толщина предварительно заточенного лезвия топора не должна быть более 0,5 мм.
1.2.5. Параметр шероховатости поверхностей топоров по ГОСТ 2789 не должен быть более:
2,5 мкм - для заточенной части полотна;
3,2 мкм - для предварительно заточенного лезвия;
320 мкм - для наружных и внутренних поверхностей, не подвергаемых механической обработке.1.2.7. На необрабатываемых поверхностях топоров допускаются отдельные дефекты типа вмятин от окалины, забоины, отпечатки и следы зачистки дефектов при условии соблюдения требований п. 1.1.3.
Качание топора на топорище не допускается.
Допускается реализация топоров без топорищ.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 1400-73 Постановлением Госстандарта СССР от 11.10.1991 N 1610 с 1 июля 1992 года введен в действие ГОСТ 1400-91. |
1.2.10. Нижнюю часть всада, не заполненную древесиной топорища, допускается уплотнять дополнительными клиньями из древесины твердых лиственных пород по ГОСТ 2695. Число дополнительных клиньев не должно быть более двух.
1.2.11. Соединение топора с топорищем должно выдерживать стягивающее усилие не менее:
1960 Н (200 кгс) - для топоров А0, А1, Б1, Б2;
2450 Н (250 кгс) - для топоров А2, А3, Б3.
Допуск симметричности оси топорища и лезвия топора - 2 мм на 100 мм длины.
1.2.13. Допуск симметричности поверхности всада и поверхности полотна топора относительно общей плоскости симметрии - 2 мм.
1.2.16. Деревянные клинья перед расклиниванием должны быть смазаны клеем.
1.2.17. Топоры должны иметь лакокрасочное покрытие класса VII по ГОСТ 9.032 или покрытие Хим. Окс. прм. или Хим. Фос. прм. по ГОСТ 9.306.
Допускается наносить лакокрасочное покрытие без грунтовки. Полотно топора на высоте 20 - 40 мм от лезвия лакокрасочному покрытию не подвергать. По согласованию с потребителем, кроме торговой сети, допускается на топоры покрытие не наносить.
1.3. Требования к сырью и материалам
ИС МЕГАНОРМ: примечание. С 1 сентября 2001 года Постановлением Госстандарта РФ от 09.02.2001 N 64-ст введен в действие ГОСТ 1435-99. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 5950-73 Постановлением Госстандарта РФ от 04.06.2001 N 220-ст с 1 января 2002 года введен в действие ГОСТ 5950-2000. |
1.3.1. Топоры должны быть изготовлены из стали марок 8ХФ, 9ХФ, 9ХС, ХВГ по ГОСТ 5950; 35ХГСА по ГОСТ 4543; 60Г по ГОСТ 14959 или У7А, У8, У8А, У8ГА, У9, У9А по ГОСТ 1435.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 380-88 Постановлением Госстандарта РФ от 02.06.1997 N 205 с 1 января 1998 года введен в действие ГОСТ 380-94. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88. |
1.3.2. Клинья должны быть изготовлены из стали марок 10, 15 или 20 по ГОСТ 1050 или из любых марок сталей по ГОСТ 380.
Допускается изготавливать клинья из древесины твердых лиственных пород по ГОСТ 2695.
1.4.1. На поверхности каждого топора должны быть нанесены:
товарный знак предприятия-изготовителя;
типоразмер топора;
цена (для розничной продажи).
Примечания. 1. Способ нанесения маркировки должен обеспечивать ее сохранность в течение гарантийного срока.
2. Место нанесения маркировки указывается в рабочих чертежах.
По заказу потребителя полотна топоров предохраняются защитным чехлом.
По согласованию с потребителем допускается другая упаковка, обеспечивающая сохранность топоров от механических повреждений и воздействия влаги во время транспортирования и хранения.
1.5.2. В транспортную тару должен быть вложен упаковочный лист по ГОСТ 18088.
1.5.3. Транспортная маркировка - по ГОСТ 14192.
2.1. Для проверки соответствия топоров требованиям настоящего стандарта проводят приемосдаточные испытания.
2.2. Приемку топоров производят партиями.
Партия должна состоять из топоров одного типоразмера, изготовленных из одних и тех же материалов, обработанных по одному технологическому процессу и одновременно предъявленных к приемке по одному документу.
2.3. При приемосдаточных испытаниях топоры проверяют на соответствие требованиям пп. 1.1.1 (в части соответствия образцам-эталонам), 1.1.3, 1.2.1 - 1.2.8, 1.2.10 - 1.2.15, 1.2.17, 1.4, 1.5, для чего применяют двухступенчатый контроль в соответствии с табл. 3.
2.4. Партию топоров принимают, если число дефектных топоров в первой выборке меньше или равно приемочному числу, и бракуют без назначения второй выборки, если число дефектных топоров больше или равно браковочному числу.
Если количество дефектных топоров в первой выборке больше приемочного числа, но меньше браковочного, проводят вторую выборку.
Партию топоров принимают, если количество дефектных топоров в двух выборках меньше или равно приемочному числу, и бракуют, если количество дефектных топоров в двух выборках больше или равно браковочному числу.
2.5. Проверку полного установленного срока службы топоров следует проводить один раз в два года по типовым представителям изделий.
────────────┬─────────┬───────────┬──────────┬──────────┬─────────
Объем партии│ Ступень │Объем одной│ Объем │Приемочное│Брако-
топоров, шт.│контроля │ выборки │ двух │ число │вочное
│ │ топоров, │ выборок │ │число
│ │ шт. │ топоров, │ │
│ │ │ шт. │ │
────────────┼─────────┼───────────┼──────────┼──────────┼─────────
51 - 90 │ Первая │ 8 │ 16 │ 0 │ 2
│ Вторая │ 8 │ │ 1 │ 2
────────────┼─────────┼───────────┼──────────┼──────────┼─────────
91 - 150 │ Первая │ 13 │ 26 │ 0 │ 3
│ Вторая │ 13 │ │ 3 │ 4
────────────┼─────────┼───────────┼──────────┼──────────┼─────────
151 - 280 │ Первая │ 20 │ 40 │ 1 │ 4
│ Вторая │ 20 │ │ 4 │ 5
────────────┼─────────┼───────────┼──────────┼──────────┼─────────
281 - 500 │ Первая │ 32 │ 64 │ 2 │ 5
│ Вторая │ 32 │ │ 6 │ 7
────────────┼─────────┼───────────┼──────────┼──────────┼─────────
501 - 1200│ Первая │ 50 │ 100 │ 3 │ 7
│ Вторая │ 50 │ │ 8 │ 9
────────────┼─────────┼───────────┼──────────┼──────────┼─────────
1201 - 3200│ Первая │ 80 │ 160 │ 5 │ 9
│ Вторая │ 80 │ │ 12 │ 13
При этом на подконтрольную эксплуатацию должно быть поставлено не менее 7 топоров, а результат контроля должен считаться удовлетворительным, если каждое изделие проработает в регламентированных условиях не менее срока, указанного в п. 1.2.18.
3.1. Габаритные размеры топоров в сборе проверяют при помощи измерительных средств с абсолютной погрешностью +\- 1 мм. Остальные размеры топоров измеряют с абсолютной погрешностью +\- 0,1 мм.
3.2. Угловые размеры топоров проверяют при помощи угломера по ГОСТ 5378 или шаблона.
3.3. Массу топоров определяют взвешиванием на весах с допустимой погрешностью +\- 0,005 кг.
3.4. Требования пп. 1.1.1 (в части образцов-эталонов), 1.2.6, 1.2.7, 1.2.8, 1.2.10, 1.2.15, 1.2.17 проверяют визуально методом сравнения с образцом-эталоном.
3.5. Проверку шероховатости (п. 1.2.5) производят методом сравнения с образцами шероховатости или на профилометре по ГОСТ 19300.
3.6. Допуск симметричности (пп. 1.2.12 и 1.2.13) проверяют при помощи шаблона.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 8026-75 Постановлением Госстандарта РФ от 23.03.1992 N 233 с 1 января 1993 года введен в действие ГОСТ 8026-92. |
3.7. Допуск плоскостности (п. 1.2.14) должен проверяться на расстоянии не менее 15 мм от контура при помощи щупов на поверочной плите по ГОСТ 10905 или лекальной линейкой по ГОСТ 8026.
3.8. Проверка твердости термически обработанной части полотен производится на расстоянии 20 - 25 мм от лезвия по ГОСТ 9013, проверка твердости обуха - по ГОСТ 9012.
3.9. Прочность соединения топора с топорищем проверяют методом приложения статической нагрузки или тарированного груза в течение 2 мин.
3.10. Полный установленный срок службы топоров проверяют путем их использования по прямому назначению.
По результатам подконтрольной эксплуатации потребителем составляется заключение о фактическом сроке службы изделия.
4.1. Упакованные топоры допускается транспортировать любым видом транспорта при обеспечении мер, предохраняющих топоры от механических повреждений и воздействия влаги.
4.2. Хранение топоров - по группе хранения 2 ГОСТ 15150.
5.1. Изготовитель гарантирует соответствие топоров требованиям настоящего стандарта при соблюдении потребителем условий их транспортирования и хранения.
5.2. Гарантийный срок эксплуатации - 6 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления - со дня получения потребителем.
Рекомендуемое

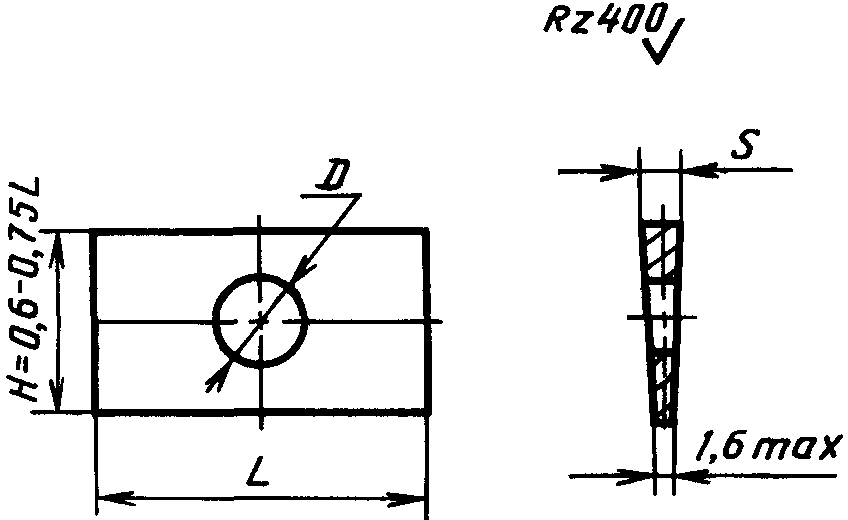

МЕТАЛЛИЧЕСКИЙ КЛИН
Размеры, мм
────────────┬────────────────────┬─────────┬───────────┬──────────
Номер клина │ Типоразмер топора │ L +0 │ s │ D
│ │ -2,0 │ +\- 0,3 │
────────────┼────────────────────┼─────────┼───────────┼──────────
1 │ А0; Б1; Б2 │ 40 │ 3 │ 10
│ │ │ │
2 │ А1; Б3 │ 50 │ 4 │ 15
│ │ │ │
3 │ А2; А3 │ 60 │ 4 │ 15
