ГОСТ 13433-68*. Винты нажимные с отверстием под рукоятку и концом под пяту для станочных приспособлений. Конструкция
Приложение. Примеры применения нажимных винтов с отверстием под рукоятку и концом под пяту
Утвержден и введен в действие
Госстандартом СССР
2 января 1968 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ НАЖИМНЫЕ С ОТВЕРСТИЕМ ПОД РУКОЯТКУ
И КОНЦОМ ПОД ПЯТУ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
КОНСТРУКЦИЯ
Pressure screws with hole for handle and point for foot
for machine retaining devices.
Design
ГОСТ 13433-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1980 г.,
Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1233)
Группа Г27
Взамен ГОСТ 3386-57
в части винтов типа Б
и ГОСТ 3387-57
в части винтов типа Б
Проверен в 1980 г. Срок действия ограничен с 01.01.1969 г. до 01.01.1990 г..
Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.
Переиздание (ноябрь 1982 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС 9, 1980 г.)

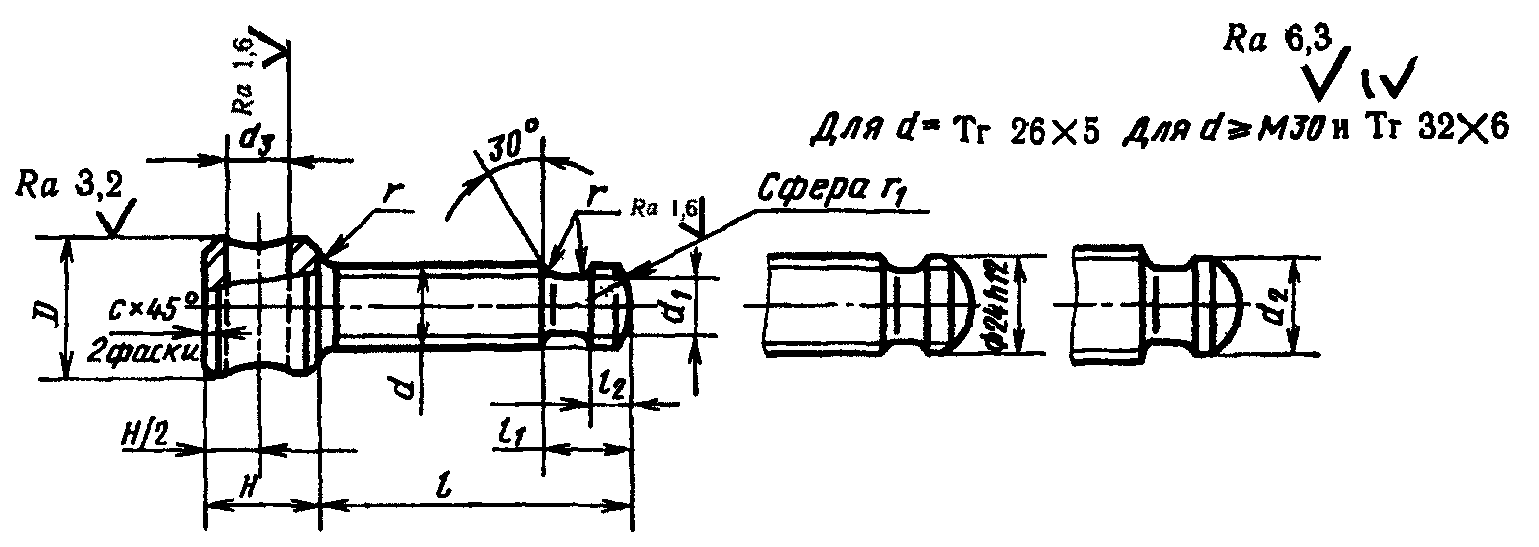

1. Конструкция и размеры нажимных винтов с отверстием под рукоятку и концом под пяту должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1233)
───────────┬─────────┬──────┬───┬──┬──┬────┬──────┬──────┬────┬────┬───┬──┬───┬──────
Обозначение│Применяе-│d │l │H │D │d │d │d │l │l │r │r │с │Масса,
винтов │мость │ │ │ │ │ 1 │ 2 │ 3 │ 1 │ 2 │ │ 1│ │ кг
│ │ │ │ │ │ │(пред.│(пред.│ │ │ │ │ │
│ │ │ │ │ │ │откл. │откл. │ │ │ │ │ │
│ │ │ │ │ │ │по │по К7 │ │ │ │ │ │
│ │ │ │ │ │ │h12) │или │ │ │ │ │ │
│ │ │ │ │ │ │ │H12) │ │ │ │ │ │
───────────┼─────────┼──────┼───┼──┼──┼────┼──────┼──────┼────┼────┼───┼──┼───┼──────
7006-0801 │ │М6 │25 │10│12│4,5 │- │5 │9,0 │3,0 │0,4│4 │1,0│0,013
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0802 │ │ │32 │ │ │ │ │ │ │ │ │ │ │0,015
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0803 │ │ │40 │ │ │ │ │ │ │ │ │ │ │0,017
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0804 │ │ │50 │ │ │ │ │ │ │ │ │ │ │0,018
───────────┼─────────┼──────┼───┼──┼──┼────┤ ├──────┼────┼────┤ ├──┤ ├──────
0805 │ │М8 │32 │12│16│6,0 │ │6 │10,5│4,0 │ │6 │ │0,027
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0806 │ │ │40 │ │ │ │ │ │ │ │ │ │ │0,030
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0807 │ │ │50 │ │ │ │ │ │ │ │ │ │ │0,033
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0808 │ │ │60 │ │ │ │ │ │ │ │ │ │ │0,036
───────────┼─────────┼──────┼───┼──┼──┼────┤ ├──────┼────┼────┼───┤ │ ├──────
0809 │ │М10 │40 │14│18│7,0 │ │8 │13,0│5,0 │0,5│ │ │0,044
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0810 │ │ │50 │ │ │ │ │ │ │ │ │ │ │0,049
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0811 │ │ │60 │ │ │ │ │ │ │ │ │ │ │0,054
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0812 │ │ │80 │ │ │ │ │ │ │ │ │ │ │0,064
───────────┼─────────┼──────┼───┼──┼──┼────┤ ├──────┼────┼────┼───┼──┼───┼──────
0813 │ │М12 │50 │18│20│9,0 │ │10 │14,5│6,5 │0,6│8 │1,6│0,071
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0814 │ │ │60 │ │ │ │ │ │ │ │ │ │ │0,078
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0815 │ │ │80 │ │ │ │ │ │ │ │ │ │ │0,093
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0816 │ │ │100│ │ │ │ │ │ │ │ │ │ │0,108
───────────┼─────────┼──────┼───┼──┼──┼────┤ ├──────┼────┼────┼───┼──┤ ├──────
0817 │ │М16 │60 │20│24│12,0│ │12 │17,0│8,0 │0,8│12│ │0,133
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0818 │ │ │80 │ │ │ │ │ │ │ │ │ │ │0,160
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0819 │ │ │100│ │ │ │ │ │ │ │ │ │ │0,188
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0820 │ │ │120│ │ │ │ │ │ │ │ │ │ │0,216
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0821 │ │ │140│ │ │ │ │ │ │ │ │ │ │0,244
───────────┼─────────┼──────┼───┤ │ │ │ │ │ │ │ │ │ ├──────
0822 │ │Tr │60 │ │ │ │ │ │ │ │ │ │ │0,124
───────────┼─────────┤16 х 4├───┤ │ │ │ │ │ │ │ │ │ ├──────
0823 │ │ │80 │ │ │ │ │ │ │ │ │ │ │0,149
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0824 │ │ │100│ │ │ │ │ │ │ │ │ │ │0,173
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0825 │ │ │120│ │ │ │ │ │ │ │ │ │ │0,197
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0826 │ │ │140│ │ │ │ │ │ │ │ │ │ │0,221
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
───────────┼─────────┼──────┼───┼──┼──┼────┤ ├──────┼────┼────┼───┼──┤ ├──────
0827 │ │М20 │80 │28│30│15,0│ │16 │18,5│9,0 │1,0│16│ │0,286
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0828 │ │ │100│ │ │ │ │ │ │ │ │ │ │0,328
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0829 │ │ │120│ │ │ │ │ │ │ │ │ │ │0,370
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0830 │ │ │140│ │ │ │ │ │ │ │ │ │ │0,412
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0831 │ │ │160│ │ │ │ │ │ │ │ │ │ │0,454
───────────┼─────────┼──────┼───┤ │ │ │ │ │ │ │ │ │ ├──────
0832 │ │Тr │80 │ │ │ │ │ │ │ │ │ │ │0,280
───────────┼─────────┤20 х 4├───┤ │ │ │ │ │ │ │ │ │ ├──────
0833 │ │ │100│ │ │ │ │ │ │ │ │ │ │0,320
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0834 │ │ │120│ │ │ │ │ │ │ │ │ │ │0,360
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0835 │ │ │140│ │ │ │ │ │ │ │ │ │ │0,400
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0836 │ │ │160│ │ │ │ │ │ │ │ │ │ │0,440
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
───────────┼─────────┼──────┼───┤ ├──┼────┤ │ ├────┼────┤ │ ├───┼──────
0837 │ │М24 │80 │ │35│18,0│ │ │22,0│11,0│ │ │2,0│0,400
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0838 │ │ │100│ │ │ │ │ │ │ │ │ │ │0,460
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0839 │ │ │120│ │ │ │ │ │ │ │ │ │ │0,520
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0840 │ │ │140│ │ │ │ │ │ │ │ │ │ │0,580
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0841 │ │ │160│ │ │ │ │ │ │ │ │ │ │0,640
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0842 │ │ │180│ │ │ │ │ │ │ │ │ │ │0,700
───────────┼─────────┼──────┼───┤ │ │ │ │ ├────┤ │ │ │ ├──────
0843 │ │Тr │80 │ │ │ │ │ │22,0│ │ │ │ │0,423
───────────┼─────────┤26 х 5├───┤ │ │ │ │ │ │ │ │ │ ├──────
0844 │ │ │100│ │ │ │ │ │ │ │ │ │ │0,491
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0845 │ │ │120│ │ │ │ │ │ │ │ │ │ │0,559
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0846 │ │ │140│ │ │ │ │ │ │ │ │ │ │0,627
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0847 │ │ │160│ │ │ │ │ │ │ │ │ │ │0,695
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0848 │ │ │180│ │ │ │ │ │ │ │ │ │ │0,763
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
───────────┼─────────┼──────┼───┼──┼──┤ ├──────┼──────┼────┤ ├───┤ │ ├──────
0849 │ │М30 │100│36│40│ │24 │20 │24,0│ │1,2│ │ │0,738
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0850 │ │ │120│ │ │ │ │ │ │ │ │ │ │0,835
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0851 │ │ │140│ │ │ │ │ │ │ │ │ │ │0,922
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0852 │ │ │160│ │ │ │ │ │ │ │ │ │ │1,028
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0853 │ │ │180│ │ │ │ │ │ │ │ │ │ │1,125
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0854 │ │ │200│ │ │ │ │ │ │ │ │ │ │1,222
───────────┼─────────┼──────┼───┤ │ │ │ │ │ │ │ │ │ ├──────
0855 │ │Тr │100│ │ │ │ │ │ │ │ │ │ │0,767
───────────┼─────────┤32 х 6├───┤ │ │ │ │ │ │ │ │ │ ├──────
0856 │ │ │120│ │ │ │ │ │ │ │ │ │ │0,871
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0857 │ │ │140│ │ │ │ │ │ │ │ │ │ │0,975
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0858 │ │ │160│ │ │ │ │ │ │ │ │ │ │1,078
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0859 │ │ │180│ │ │ │ │ │ │ │ │ │ │1,182
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0860 │ │ │200│ │ │ │ │ │ │ │ │ │ │1,286
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
───────────┼─────────┼──────┼───┼──┼──┼────┼──────┤ ├────┼────┼───┼──┼───┼──────
0861 │ │М36 │120│45│50│20,0│27 │ │28,0│12,0│2,0│20│2,5│1,345
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0862 │ │ │140│ │ │ │ │ │ │ │ │ │ │1,483
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0863 │ │ │160│ │ │ │ │ │ │ │ │ │ │1,621
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0864 │ │ │180│ │ │ │ │ │ │ │ │ │ │1,758
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0865 │ │ │200│ │ │ │ │ │ │ │ │ │ │1,896
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0866 │ │ │220│ │ │ │ │ │ │ │ │ │ │2,033
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0867 │ │ │250│ │ │ │ │ │ │ │ │ │ │2,240
───────────┼─────────┼──────┼───┤ ├──┼────┼──────┤ ├────┼────┤ ├──┤ ├──────
0868 │ │Тr │120│ │55│25,0│31 │ │32,0│14,0│ │25│ │1,641
───────────┼─────────┤40 х 6├───┤ │ │ │ │ │ │ │ │ │ ├──────
0869 │ │ │140│ │ │ │ │ │ │ │ │ │ │1,810
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0870 │ │ │160│ │ │ │ │ │ │ │ │ │ │1,979
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0871 │ │ │180│ │ │ │ │ │ │ │ │ │ │2,147
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0872 │ │ │200│ │ │ │ │ │ │ │ │ │ │2,316
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0873 │ │ │220│ │ │ │ │ │ │ │ │ │ │2,485
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0874 │ │ │250│ │ │ │ │ │ │ │ │ │ │2,738
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
───────────┼─────────┼──────┼───┤ │ │ │ │ │ │ │ │ │ ├──────
0875 │ │М42 │120│ │ │ │ │ │ │ │ │ │ │1,737
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0876 │ │ │140│ │ │ │ │ │ │ │ │ │ │1,924
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0877 │ │ │160│ │ │ │ │ │ │ │ │ │ │2,112
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0878 │ │ │180│ │ │ │ │ │ │ │ │ │ │2,300
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0879 │ │ │200│ │ │ │ │ │ │ │ │ │ │2,487
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0880 │ │ │220│ │ │ │ │ │ │ │ │ │ │2,675
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0881 │ │ │250│ │ │ │ │ │ │ │ │ │ │2,956
───────────┼─────────┼──────┼───┼──┼──┼────┼──────┼──────┼────┼────┤ ├──┼───┼──────
0882 │ │М48 │160│50│60│28,0│35 │25 │40,0│16,0│ │28│3,0│2,735
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0883 │ │ │200│ │ │ │ │ │ │ │ │ │ │3,235
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0884 │ │ │250│ │ │ │ │ │ │ │ │ │ │3,857
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0885 │ │ │320│ │ │ │ │ │ │ │ │ │ │4,731
───────────┼─────────┼──────┼───┤ │ │ │ │ │ │ │ │ │ ├──────
0886 │ │Тr │160│ │ │ │ │ │ │ │ │ │ │2,810
───────────┼─────────┤50 х 8├───┤ │ │ │ │ │ │ │ │ │ ├──────
0887 │ │ │200│ │ │ │ │ │ │ │ │ │ │3,433
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
0888 │ │ │250│ │ │ │ │ │ │ │ │ │ │3,985
───────────┼─────────┤ ├───┤ │ │ │ │ │ │ │ │ │ ├──────
7006-0889 │ │ │320│ │ │ │ │ │ │ │ │ │ │4,897
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
Пример условного обозначения нажимного винта с отверстием под рукоятку и концом под пяту размерами d = M6, l = 25 мм, с предельными отклонениями размера по К7:
Винт 7006-0801 К7 ГОСТ 13433-68
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
То же, с предельными отклонениями размера по H12:
Винт 7006-0801 ГОСТ 13433-68.
(Измененная редакция, Изм. N 1).
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
3. Твердость - 35,0 ... 39,5 .
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
4. Неуказанные предельные отклонения размеров: Н14, h14, .
(п. 4 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81. Резьба трапецеидальная - по ГОСТ 24737-81. Поле допуска резьбы - 8с по ГОСТ 9562-81.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
4, 5. (Измененная редакция, Изм. N 1).
6. Размеры недорезов для резьбы - по ГОСТ 10549-80.
7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85).
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
По соглашению сторон допускается применение других видов защитных покрытий.
8. Остальные технические требования - по ГОСТ 1759.0-87.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
9. Маркировать по ГОСТ 18160-72.
10. Примеры применения нажимных винтов с отверстием под рукоятку и концом под пяту указаны в справочном Приложении.
(п. 10 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)

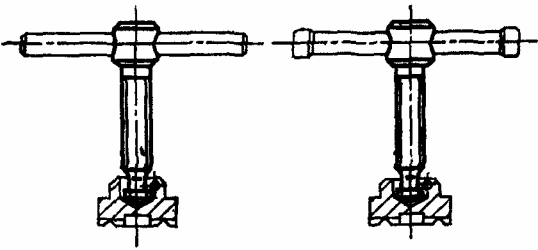

Приложение
Справочное
ПРИМЕРЫ ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ
С ОТВЕРСТИЕМ ПОД РУКОЯТКУ И КОНЦОМ ПОД ПЯТУ
