ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ НАЖИМНЫЕ С РУКОЯТКОЙ И ЦИЛИНДРИЧЕСКИМ КОНЦОМ
ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
КОНСТРУКЦИЯ
Dog point pressure screws with handle for machine
retaining devices. Design
ГОСТ 13430-68*
Список изменяющих документов (в ред. Изменения N 1, утв. в июне 1980 г, Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1232) |
Взамен ГОСТ 3386-57
в части типа А
и ГОСТ 3387-57
в части типа А
Срок введения
с 1 января 1969 года
Переиздание (ноябрь 1982 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС 9, 1980 г.).
Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.
Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

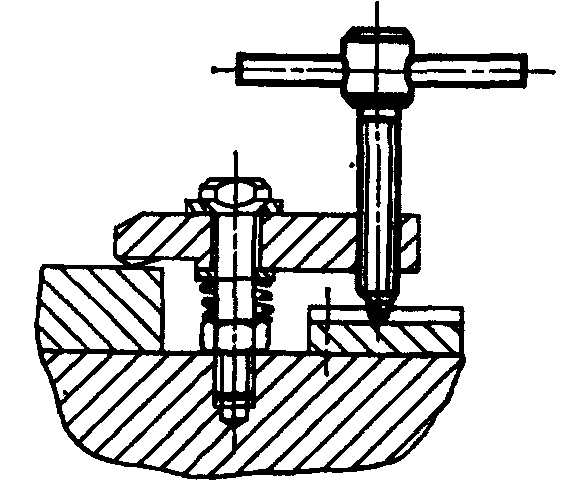

1. Конструкция и размеры нажимных винтов с рукояткой и цилиндрическим концом должны соответствовать указанным на чертеже и в таблице.
─────────┬──────┬──────┬──────┬───┬──┬──┬──┬───┬──────┬─────────────┬─────────────────────────
Обозна- │Приме-│Испол-│ d │ l │H │D │d │L │Масса,│ Дет. 1. │ Дет. 2. Рукоятка
чение │няе- │нение │ │ │ │ │ 1│ │ кг │ Винт по ├───────────┬─────────────
винтов │мость │ │ │ │ │ │ │ │ │ГОСТ 13432-68│Штифт │ Рукоятка по
│ │ │ │ │ │ │ │ │ │ │цилиндри- │ГОСТ 13447-68
│ │ │ │ │ │ │ │ │ │ │ческий по │
│ │ │ │ │ │ │ │ │ │ │ГОСТ │
│ │ │ │ │ │ │ │ │ │ │3128-70 │
│ │ │ │ │ │ │ │ │ ├─────────────┴───────────┴─────────────
│ │ │ │ │ │ │ │ │ │ Количество
│ │ │ │ │ │ │ │ │ ├─────────────┬─────────────────────────
│ │ │ │ │ │ │ │ │ │ 1 │ 1
│ │ │ │ │ │ │ │ │ ├─────────────┴─────────────────────────
│ │ │ │ │ │ │ │ │ │ Обозначение деталей
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┬───────────┬─────────────
7006-0301│ │1 │М6 │25 │10│12│5 │50 │0,021 │7006-0701К7 │5m6 х 50 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0302 │ │2 │ │ │ │ │ │ │0,022 │0701 │- │7061-0311
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0303 │ │1 │ │32 │ │ │ │ │0,023 │0702К7 │5m6 х 50 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0304 │ │2 │ │ │ │ │ │ │0,024 │0702 │- │0311
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0305 │ │1 │ │40 │ │ │ │ │0,025 │0703К7 │5m6 х 50 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0306 │ │2 │ │ │ │ │ │ │0,026 │0703 │- │0311
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0307 │ │1 │ │50 │ │ │ │ │0,026 │0704К7 │5m6 х 50 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0308 │ │2 │ │ │ │ │ │ │0,027 │0704 │- │0311
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
0309 │ │1 │М8 │32 │12│16│6 │60 │0,040 │0705К7 │6m6 х 60 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0310 │ │2 │ │ │ │ │ │ │0,042 │0705 │- │0314
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0311 │ │1 │ │40 │ │ │ │ │0,043 │0706К7 │6m6 х 60 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0312 │ │2 │ │ │ │ │ │ │0,045 │0706 │- │0314
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0313 │ │1 │ │50 │ │ │ │ │0,046 │0707К7 │6m6 х 60 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0314│ │2 │ │ │ │ │ │ │0,048 │7006-0707 │- │7061-0314
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
7006-0315│ │1 │М8 │60 │12│16│6 │60 │0,049 │7006-0708К7 │6m6 х 60 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0316 │ │2 │ │ │ │ │ │ │0,051 │0708 │- │7061-0314
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
0317 │ │1 │М10 │40 │14│18│8 │80 │0,075 │0709К7 │8m6 х 80 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0318 │ │2 │ │ │ │ │ │ │0,079 │0709 │- │0319
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0319 │ │1 │ │50 │ │ │ │ │0,080 │0710К7 │8m6 х 80 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0320 │ │2 │ │ │ │ │ │ │0,084 │0710 │- │0319
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0321 │ │1 │ │60 │ │ │ │ │0,085 │0711К7 │8m6 х 80 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0322 │ │2 │ │ │ │ │ │ │0,089 │0711 │- │0319
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0323 │ │1 │ │80 │ │ │ │ │0,095 │0712К7 │8m6 х 80 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0324 │ │2 │ │ │ │ │ │ │0,099 │0712 │- │0319
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
0325 │ │1 │М12 │50 │18│20│10│100│0,132 │0713К7 │10m6 х 100 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0326 │ │2 │ │ │ │ │ │ │0,139 │0713 │- │0325
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0327 │ │1 │ │60 │ │ │ │ │0,139 │0714К7 │10m6 х 100 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0328│ │2 │ │ │ │ │ │ │0,146 │7006-0714 │- │7061-0325
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
7006-0329│ │1 │М12 │80 │18│20│10│100│0,154 │7006-0715К7 │10m6 х 100 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0330 │ │2 │ │ │ │ │ │ │0,161 │0715 │- │7061-0325
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0331 │ │1 │ │100│ │ │ │ │0,169 │0716К7 │10m6 х 100 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0332 │ │2 │ │ │ │ │ │ │0,176 │0716 │- │0325
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
0333 │ │1 │М16 │60 │20│24│12│120│0,239 │0717К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0334 │ │2 │ │ │ │ │ │125│0,254 │0717 │- │0331
─────────┼──────┼──────┤ ├───┤ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0335 │ │1 │ │80 │ │ │ │120│0,266 │0718К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0336 │ │2 │ │ │ │ │ │125│0,281 │0718 │- │0331
─────────┼──────┼──────┤ ├───┤ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0337 │ │1 │ │100│ │ │ │120│0,294 │0719К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0338 │ │2 │ │ │ │ │ │125│0,309 │0719 │- │0331
─────────┼──────┼──────┤ ├───┤ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0339 │ │1 │ │120│ │ │ │120│0,322 │0720К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0340 │ │2 │ │ │ │ │ │125│0,337 │0720 │- │0331
─────────┼──────┼──────┤ ├───┤ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0341 │ │1 │ │140│ │ │ │120│0,350 │0721К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
7006-0342│ │2 │ │ │ │ │ │125│0,365 │7006-0721 │- │7061-0331
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
7006-0343│ │1 │Tr │60 │20│24│12│120│0,230 │7006-0722К7 │12m6 х 120 │-
─────────┼──────┼──────┤16 х 4│ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0344 │ │2 │ │ │ │ │ │125│0,245 │0722 │- │7061-0331
─────────┼──────┼──────┤ ├───┤ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0345 │ │1 │ │80 │ │ │ │120│0,255 │0723К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0346 │ │2 │ │ │ │ │ │125│0,270 │0723 │- │0331
─────────┼──────┼──────┤ ├───┤ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0347 │ │1 │ │100│ │ │ │120│0,279 │0724К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0348 │ │2 │ │ │ │ │ │125│0,294 │0724 │- │0331
─────────┼──────┼──────┤ ├───┤ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0349 │ │1 │ │120│ │ │ │120│0,303 │0725К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0350 │ │2 │ │ │ │ │ │125│0,318 │0725 │- │0331
─────────┼──────┼──────┤ ├───┤ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0351 │ │1 │ │140│ │ │ │120│0,327 │0726К7 │12m6 х 120 │-
─────────┼──────┼──────┤ │ │ │ │ ├───┼──────┼─────────────┼───────────┼─────────────
0352 │ │2 │ │ │ │ │ │125│0,342 │0726 │- │0331
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
0353 │ │1 │М20 │80 │28│30│16│160│0,392 │0727К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0354 │ │2 │ │ │ │ │ │ │0,566 │0727 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0355 │ │1 │ │100│ │ │ │ │0,434 │0728К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0356│ │2 │ │ │ │ │ │ │0,608 │7006-0728 │- │7061-0345
─────────┼──────┼──────┼──────┼───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0357│ │1 │М20 │120│ │ │ │ │0,622 │7006-0729К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0358 │ │2 │ │ │ │ │ │ │0,650 │0729 │- │7061-0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0359 │ │1 │ │140│ │ │ │ │0,664 │0730К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0360 │ │2 │ │ │ │ │ │ │0,692 │0730 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0361 │ │1 │ │160│ │ │ │ │0,706 │0731К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0362 │ │2 │ │ │ │ │ │ │0,744 │0731 │- │0345
─────────┼──────┼──────┼──────┼───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0363 │ │1 │Tr │80 │ │ │ │ │0,532 │0732К7 │16m6 х 160 │-
─────────┼──────┼──────┤20 х 4│ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0364 │ │2 │ │ │ │ │ │ │0,560 │0732 │_ │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0365 │ │1 │ │100│ │ │ │ │0,572 │0733К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0366 │ │2 │ │ │ │ │ │ │0,600 │0733 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0367 │ │1 │ │120│ │ │ │ │0,612 │0734К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0368 │ │2 │ │ │ │ │ │ │0,640 │0734 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0369 │ │1 │ │140│ │ │ │ │0,652 │0735К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0370│ │2 │ │ │ │ │ │ │0,680 │7006-0735 │- │7061-0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0371│ │1 │ │160│ │ │ │ │0,692 │7006-0736К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0372 │ │2 │ │ │ │ │ │ │0,720 │0736 │- │7061-0345
─────────┼──────┼──────┼──────┼───┤ ├──┤ │ ├──────┼─────────────┼───────────┼─────────────
0373 │ │1 │М24 │80 │ │35│ │ │0,652 │0737К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0374 │ │2 │ │ │ │ │ │ │0,680 │0737 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0375 │ │1 │ │100│ │ │ │ │0,712 │0738К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0376 │ │2 │ │ │ │ │ │ │0,740 │0738 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0377 │ │1 │ │120│ │ │ │ │0,772 │0739К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0378 │ │2 │ │ │ │ │ │ │0,800 │0739 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0379 │ │1 │ │140│ │ │ │ │0,832 │0740К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0380 │ │2 │ │ │ │ │ │ │0,860 │0740 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0381 │ │1 │ │160│ │ │ │ │0,892 │0741К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0382 │ │2 │ │ │ │ │ │ │0,920 │0741 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0383 │ │1 │ │180│ │ │ │ │0,952 │0742К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0384│ │2 │ │ │ │ │ │ │0,980 │7006-0742 │- │7061-0345
─────────┼──────┼──────┼──────┼───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0385│ │1 │Tr │80 │ │ │ │ │0,680 │7006-0743К7 │16m6 х 160 │-
─────────┼──────┼──────┤26 х 5│ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0386 │ │2 │ │ │ │ │ │ │0,708 │0743 │- │7061-0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0387 │ │1 │ │100│ │ │ │ │0,748 │0744К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0388 │ │2 │ │ │ │ │ │ │0,776 │0744 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0389 │ │1 │ │120│ │ │ │ │0,816 │0745К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0390 │ │2 │ │ │ │ │ │ │0,844 │0745 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0391 │ │1 │ │140│ │ │ │ │0,884 │0746К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0392 │ │2 │ │ │ │ │ │ │0,912 │0746 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0393 │ │1 │ │160│ │ │ │ │0,953 │0747К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0394 │ │2 │ │ │ │ │ │ │0,981 │0747 │- │0345
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0395 │ │1 │ │180│ │ │ │ │1,021 │0748К7 │16m6 х 160 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0396 │ │2 │ │ │ │ │ │ │1,059 │0748 │- │0345
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
0397 │ │1 │М30 │100│36│40│20│200│1,250 │0749К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0398│ │2 │ │ │ │ │ │ │1,148 │7006-0749 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0399│ │1 │ │120│ │ │ │ │1,347 │7006-0750К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0400 │ │2 │ │ │ │ │ │ │1,245 │0750 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0401 │ │1 │ │140│ │ │ │ │1,444 │0751К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0402 │ │2 │ │ │ │ │ │ │1,342 │0751 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0403 │ │1 │ │160│ │ │ │ │1,540 │0752К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0404 │ │2 │ │ │ │ │ │ │1,448 │0752 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0405 │ │1 │ │180│ │ │ │ │1,637 │0753К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0406 │ │2 │ │ │ │ │ │ │1,535 │0753 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0407 │ │1 │ │200│ │ │ │ │1,734 │0754К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0408 │ │2 │ │ │ │ │ │ │1,632 │0754 │- │0359
─────────┼──────┼──────┼──────┼───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0409 │ │1 │Tr │100│ │ │ │ │1,281 │0755К7 │20m6 х 200 │-
─────────┼──────┼──────┤32 х 6│ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0410 │ │2 │ │ │ │ │ │ │1,179 │0755 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0411 │ │1 │ │120│ │ │ │ │1,385 │0756К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0412│ │2 │ │ │ │ │ │ │1,283 │7006-0756 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0413│ │1 │ │140│ │ │ │ │1,489 │7006-0757К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0414 │ │2 │ │ │ │ │ │ │1,387 │0757 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0415 │ │1 │ │160│ │ │ │ │1,592 │0758К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0416 │ │2 │ │ │ │ │ │ │1,490 │0758 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0417 │ │1 │ │180│ │ │ │ │1,696 │0759К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0418 │ │2 │ │ │ │ │ │ │1,594 │0759 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0419 │ │1 │ │200│ │ │ │ │1,800 │0760К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0420 │ │2 │ │ │ │ │ │ │1,698 │0760 │- │0359
─────────┼──────┼──────┼──────┼───┼──┼──┤ │ ├──────┼─────────────┼───────────┼─────────────
0421 │ │1 │М36 │120│45│50│ │ │1,880 │0761К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0422 │ │2 │ │ │ │ │ │ │1,778 │0761 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0423 │ │1 │ │140│ │ │ │ │2,018 │0762К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0424 │ │2 │ │ │ │ │ │ │1,916 │0762 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0425 │ │1 │ │160│ │ │ │ │2,156 │0763К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0426│ │2 │ │ │ │ │ │ │2,054 │7006-0763 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0427│ │1 │ │180│ │ │ │ │2,293 │7006-0764К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0428 │ │2 │ │ │ │ │ │ │2,191 │0764 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0429 │ │1 │ │200│ │ │ │ │2,431 │0765К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0430 │ │2 │ │ │ │ │ │ │2,329 │0765 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0431 │ │1 │ │220│ │ │ │ │2,568 │0766К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0432 │ │2 │ │ │ │ │ │ │2,466 │0766 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0433 │ │1 │ │250│ │ │ │ │2,775 │0767К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0434 │ │2 │ │ │ │ │ │ │2,673 │0767 │- │0359
─────────┼──────┼──────┼──────┼───┤ ├──┤ │ ├──────┼─────────────┼───────────┼─────────────
0435 │ │1 │Tr │120│ │55│ │ │2,181 │0768К7 │20m6 х 200 │-
─────────┼──────┼──────┤40 х 6│ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0436 │ │2 │ │ │ │ │ │ │2,079 │0768 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0437 │ │1 │ │140│ │ │ │ │2,350 │0769К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0438 │ │2 │ │ │ │ │ │ │2,248 │0769 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0439 │ │1 │ │160│ │ │ │ │2,519 │0770К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0440│ │2 │ │ │ │ │ │ │2,417 │7006-0770 │- │7061-0359
─────────┼──────┼──────┼──────┼───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0441│ │1 │Tr │180│ │ │ │ │2,687 │7006-0771К7 │20m6 х 200 │-
─────────┼──────┼──────┤40 х 6│ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0442 │ │2 │ │ │ │ │ │ │2,585 │0771 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0443 │ │1 │ │200│ │ │ │ │2,856 │0772К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0444 │ │2 │ │ │ │ │ │ │2,754 │0772 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0445 │ │1 │ │220│ │ │ │ │3,025 │0773К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0446 │ │2 │ │ │ │ │ │ │2,923 │0773 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0447 │ │1 │ │250│ │ │ │ │3,278 │0774К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0448 │ │2 │ │ │ │ │ │ │3,176 │0774 │- │0359
─────────┼──────┼──────┼──────┼───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0449 │ │1 │М42 │120│ │ │ │ │2,281 │0775К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0450 │ │2 │ │ │ │ │ │ │2,179 │0775 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0451 │ │1 │ │140│ │ │ │ │2,468 │0776К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0452 │ │2 │ │ │ │ │ │ │2,366 │0776 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0453 │ │1 │ │160│ │ │ │ │2,656 │0777К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0454│ │2 │ │ │ │ │ │ │2,554 │7006-0777 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0455│ │1 │ │180│ │ │ │ │2,844 │7006-0778К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0456 │ │2 │ │ │ │ │ │ │2,742 │0778 │- │7061-0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0457 │ │1 │ │200│ │ │ │ │3,031 │0779К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0458 │ │2 │ │ │ │ │ │ │2,929 │0779 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0459 │ │1 │ │220│ │ │ │ │3,219 │0780К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0460 │ │2 │ │ │ │ │ │ │3,117 │0780 │- │0359
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0461 │ │1 │ │250│ │ │ │ │3,500 │0781К7 │20m6 х 200 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0462 │ │2 │ │ │ │ │ │ │3,405 │0781 │- │0359
─────────┼──────┼──────┼──────┼───┼──┼──┼──┼───┼──────┼─────────────┼───────────┼─────────────
0463 │ │1 │М48 │160│50│60│25│250│3,813 │0782К7 │25m6 х 250 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0464 │ │2 │ │ │ │ │ │ │3,648 │0782 │- │0373
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0465 │ │1 │ │200│ │ │ │ │4,312 │0783К7 │25m6 х 250 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0466 │ │2 │ │ │ │ │ │ │4,147 │0783 │- │0373
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0467 │ │1 │ │250│ │ │ │ │4,935 │0784К7 │25m6 х 250 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0468│ │2 │ │ │ │ │ │ │4,770 │7006-0784 │- │7061-0373
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0469│ │1 │ │320│ │ │ │ │5,809 │7006-0785К7 │25m6 х 250 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0470 │ │2 │ │ │ │ │ │ │5,644 │0785 │- │7061-0373
─────────┼──────┼──────┼──────┼───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0471 │ │1 │Tr │160│ │ │ │ │3,888 │0786К7 │25m6 х 250 │-
─────────┼──────┼──────┤50 х 8│ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0472 │ │2 │ │ │ │ │ │ │3,723 │0786 │- │0373
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0473 │ │1 │ │200│ │ │ │ │4,410 │0787К7 │25m6 х 250 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0474 │ │2 │ │ │ │ │ │ │4,245 │0787 │- │0373
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0475 │ │1 │ │250│ │ │ │ │5,063 │0788К7 │25m6 х 250 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0476 │ │2 │ │ │ │ │ │ │4,898 │0788 │- │0373
─────────┼──────┼──────┤ ├───┤ │ │ │ ├──────┼─────────────┼───────────┼─────────────
0477 │ │1 │ │320│ │ │ │ │5,975 │0789К7 │25m6 х 250 │-
─────────┼──────┼──────┤ │ │ │ │ │ ├──────┼─────────────┼───────────┼─────────────
7006-0478│ │2 │ │ │ │ │ │ │5,810 │7006-0789 │- │7061-0373
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1232)
Примечание. Допускается применение рукояток дет. 2 других конструкций.
(примечание введено Изменением N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1232)
Пример условного обозначения нажимного винта с рукояткой и цилиндрическим концом исполнения 1, размерами d = М6, l = 25 мм:
Винт 7006-0301 ГОСТ 13430-68
(Измененная редакция, Изм. N 1).
2. Маркировать партию винтов одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия-изготовителя.
3. Пример применения нажимных винтов с рукояткой и цилиндрическим концом указан в справочном Приложении.
(п. 3 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1232)
Справочное
ПРИМЕР ПРИМЕНЕНИЯ
НАЖИМНЫХ ВИНТОВ С РУКОЯТКОЙ
И ЦИЛИНДРИЧЕСКИМ КОНЦОМ
