Введен в действие
Постановлением Госстандарта СССР
от 26 декабря 1980 г. N 5997
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИНСТРУМЕНТ РАЗМЕТОЧНЫЙ. ЧЕРТИЛКИ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Marking instrument. Marking tools.
Types and main dimensions
ГОСТ 24473-80
(СТ СЭВ 1296-78)
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 29.11.1989 N 3518)
Группа Г24
ОКП 39 2611
Постановлением Государственного комитета СССР по стандартам от 26 декабря 1980 г. N 5997 срок введения установлен с 01.01.1981.
Взамен МН 525-60, МН 526-60, МН 527-60.
Переиздание. Декабрь 1982 г.
1. Настоящий стандарт распространяется на разметочные чертилки, предназначенные для разметки металлических и неметаллических материалов, изготовляемые для нужд народного хозяйства и для экспорта.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Стандарт полностью соответствует стандарту СТ СЭВ 1296-78.
2. Чертилки должны изготовляться типов:
1 - прямые односторонние;
2 - прямые односторонние с рукояткой;
3 - двусторонние;
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
4 - двусторонние с рукояткой.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Чертилки каждого типа должны изготовляться исполнений:
1 - со стальными ножами;
2 - с остриями ножек, оснащенными твердым сплавом.
3. Основные размеры чертилок должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.

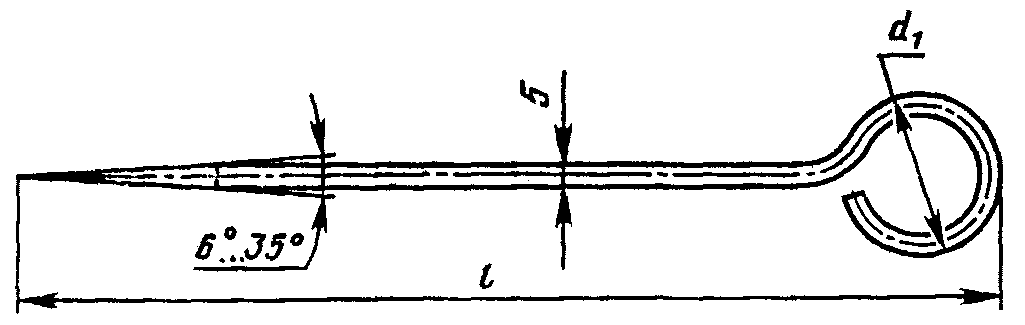

Тип 1
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 29.11.1989 N 3518)
Черт. 1
Таблица 1
мм
──────────────────────────┬─────────────┬────────┬────────────────
Обозначение чертилки │Применяемость│ d │ l
исполнений │ │ 1 │ (пред. откл.
│ │ │ +/- IT17
────────────┬─────────────┤ │ │
1 │ 2 │ │ │
────────────┼─────────────┼─────────────┼────────┼────────────────
7840 - 1001 │ - │ │ 25 │ 150
────────────┼─────────────┼─────────────┤ │
- │ 7840 - 1002 │ │ │
────────────┼─────────────┼─────────────┼────────┼────────────────
7840 - 1003 │ - │ │ 30 │ 250
────────────┼─────────────┼─────────────┤ │
- │ 7840 - 1004 │ │ │
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
--------------------------------
<*> Сноска исключена с 1 января 1991 года - Изменение N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518.

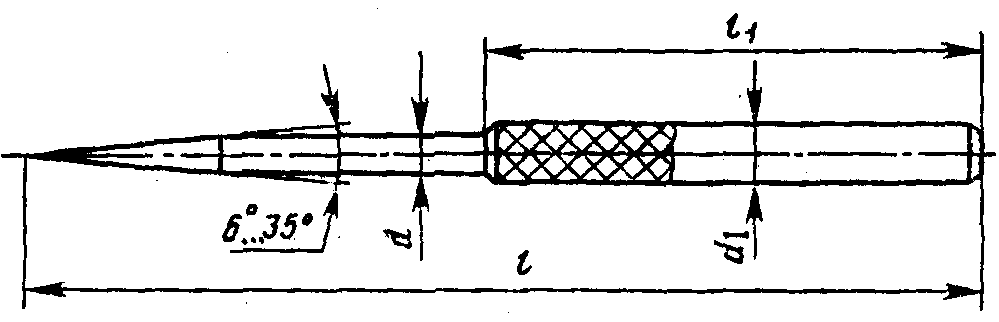

Тип 2
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 29.11.1989 N 3518)
Черт. 2
Таблица 2
мм
────────────────────────┬──────────┬────────┬────────┬────────┬───
Обозначение чертилки │Применяе- │ d, │ d │ l │l
исполнений │мость │ Пред. │ 1 │ │ 1
│ │ откл. ├────────┼────────┤
│ │ IT17│ Пред. │ Пред. │
───────────┬────────────┤ │+/- ----│ откл. │ откл. │
1 │ 2 │ │ 2 │ IT17│+/- IT17│
│ │ │ │+/- ----│ │
│ │ │ │ 2 │ │
───────────┼────────────┼──────────┼────────┼────────┼────────┼───
7840 - 1005│ - │ │ 3 │ 6 │ 125 │70
───────────┼────────────┼──────────┤ │ │ │
- │7840 - 1006 │ │ │ │ │
───────────┼────────────┼──────────┼────────┼────────┼────────┼───
7840 - 1007│ - │ │ 5 │ 8 │ 150 │80
───────────┼────────────┼──────────┤ │ │ │
- │7840 - 1008 │ │ │ │ │
───────────┼────────────┼──────────┼────────┼────────┼────────┼───
7840 - 1009│ - │ │ 5 │ 8 │ 200 │90
───────────┼────────────┼──────────┤ │ │ │
- │7840 - 1011 │ │ │ │ │
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)

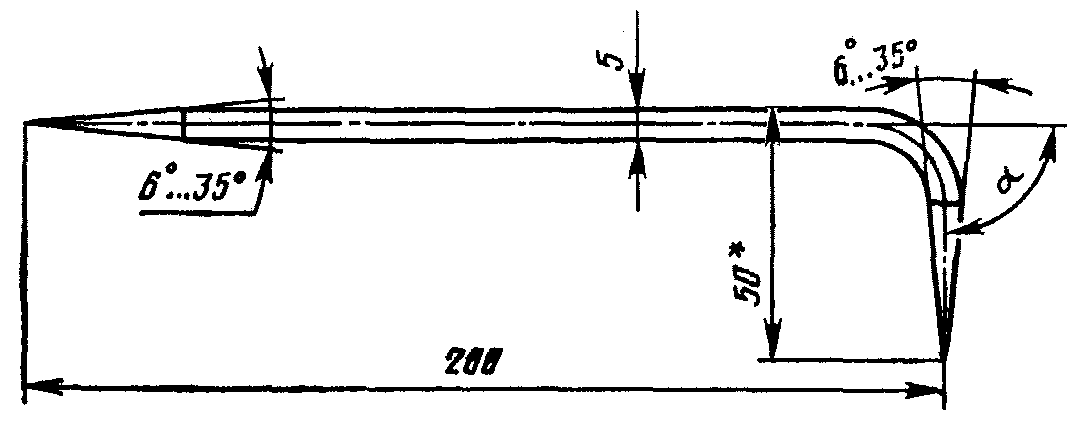

Тип 3
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 29.11.1989 N 3518)
--------------------------------
<*> Размер для справок.
(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Черт. 3
Таблица 3
────────────────────────────────┬────────────────┬────────────────
Обозначение чертилки │ Применяемость │ альфа
исполнений │ │
────────────────┬───────────────┤ │
1 │ 2 │ │
────────────────┼───────────────┼────────────────┼────────────────
7840 - 1012 │ - │ │ 30°
────────────────┼───────────────┼────────────────┤
- │ 7840 - 1013 │ │
────────────────┼───────────────┼────────────────┼────────────────
7840 - 1014 │ - │ │ 60°
────────────────┼───────────────┼────────────────┤
- │ 7840 - 1015 │ │
────────────────┼───────────────┼────────────────┼────────────────
7840 - 1016 │ - │ │ 90°
────────────────┼───────────────┼────────────────┤
- │ 7840 - 1017 │ │

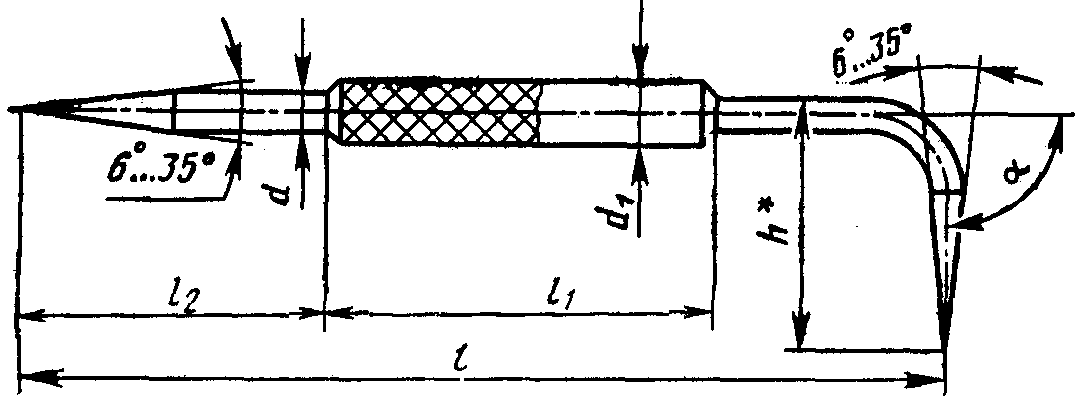

Тип 4
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 29.11.1989 N 3518)
--------------------------------
<*> Размер для справок.
(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Черт. 4
Таблица 4
Размеры в мм
───────────────────────┬─────────┬──────────┬──────────┬────────┬────┬───┬──┬─────
Обозначение чертилки │Применяе-│ d, │ d │ l │ l │ l │h │альфа
исполнений │мость │ Пред. │ 1 │ │ 2 │ 1│ │
│ │ откл. ├──────────┼────────┤ │ │ │
│ │ IT17 │ Пред. │ Пред. │ │ │ │
│ │+/- ------│ откл. │ откл. │ │ │ │
───────────┬───────────┤ │ 2 │ IT17 │+/- IT17│ │ │ │
1 │ 2 │ │ │+/- ------│ │ │ │ │
│ │ │ │ 2 │ │ │ │ │
───────────┼───────────┼─────────┼──────────┼──────────┼────────┼────┼───┼──┼─────
7840 - 1018│ - │ │ 3 │ 6 │ 160 │ 60 │ 80│30│ 30°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1019│ │ │ │ │ │ │ │
───────────┼───────────┼─────────┤ │ │ │ │ │ ├─────
7840 - 1021│ - │ │ │ │ │ │ │ │ 60°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1022│ │ │ │ │ │ │ │
───────────┼───────────┼─────────┤ │ │ │ │ │ ├─────
7840 - 1023│ - │ │ │ │ │ │ │ │ 90°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1024│ │ │ │ │ │ │ │
───────────┼───────────┼─────────┼──────────┼──────────┼────────┼────┼───┼──┼─────
7840 - 1025│ - │ │ 5 │ 8 │ 200 │ 75 │ 90│40│ 30°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1026│ │ │ │ │ │ │ │
───────────┼───────────┼─────────┤ │ │ │ │ │ ├─────
7840 - 1027│ - │ │ │ │ │ │ │ │ 60°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1028│ │ │ │ │ │ │ │
───────────┼───────────┼─────────┤ │ │ │ │ │ ├─────
7840 - 1029│ - │ │ │ │ │ │ │ │ 90°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1031│ │ │ │ │ │ │ │
───────────┼───────────┼─────────┼──────────┤ ├────────┼────┼───┼──┼─────
7840 - 1032│ - │ │ 5 │ │ 250 │ 100│100│50│ 30°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1033│ │ │ │ │ │ │ │
───────────┼───────────┼─────────┤ │ │ │ │ │ ├─────
7840 - 1034│ - │ │ │ │ │ │ │ │ 60°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1035│ │ │ │ │ │ │ │
───────────┼───────────┼─────────┤ │ │ │ │ │ ├─────
7840 - 1036│ - │ │ │ │ │ │ │ │ 90°
───────────┼───────────┼─────────┤ │ │ │ │ │ │
- │7840 - 1037│ │ │ │ │ │ │ │
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
Пример условного обозначения разметочной чертилки типа 4, исполнения 1, длиной l = 150 мм с острием, изогнутым под углом 30°, с хромовым покрытием толщиной 9 мкм:
Чертилка 7840-1018 Х9 ГОСТ 24473-80.
Примечание. Черт. 1 - 4 не определяют конструкцию чертилок.
(примечание введено Изменением N 1, утв. Постановлением Госстандарта СССР от 29.11.1989 N 3518)
