СПРАВКА
Источник публикации
В данном виде документ опубликован не был.
Первоначальный текст документа опубликован в издании:
М.: Издательство стандартов, 1988.
Информацию о публикации документов, создающих данную редакцию, см. в справке к этим документам.
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Изменение N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977, введено в действие с 1 июля 1991 года.
Взамен ГОСТ 15926-80.
Название документа
"ГОСТ 24192-80. Прокладки под хомуты. Конструкция"
(утв. Постановлением Госстандарта СССР от 22.05.1980 N 2306)
(ред. от 29.11.1990)
"ГОСТ 24192-80. Прокладки под хомуты. Конструкция"
(утв. Постановлением Госстандарта СССР от 22.05.1980 N 2306)
(ред. от 29.11.1990)
Постановлением Госстандарта СССР
от 22 мая 1980 г. N 2306
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОКЛАДКИ ПОД ХОМУТЫ
КОНСТРУКЦИЯ
Packings for ferrules.
Design and basic dimensions
ГОСТ 24192-80
Список изменяющих документов (в ред. Изменения N 1, утв. в январе 1988 г., Изменения N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977) |
ОКП 25 3167
Дата введения
1 июля 1981 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.
Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 N 2306.
3. Взамен ГОСТ 15926-80.
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. Ссылочные нормативно-технические документы
────────────────────────────────────────────┬─────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта
────────────────────────────────────────────┼─────────────────────
ГОСТ 24201-80 │ 4
6. Переиздание (май 1988 г.) с Изменением N 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 N 155.
1. Настоящий стандарт распространяется на прокладки под хомуты, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(абзац введен Изменением N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

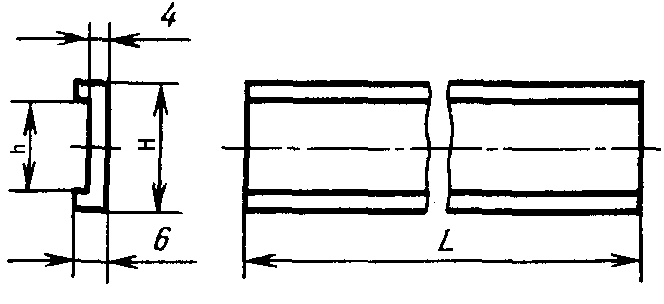

2. Конструкция и основные размеры прокладок под хомуты должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 29.11.1990 N 2977)
Размеры в мм
───────────┬───────────┬─────────────────┬───┬──┬────────────┬─────────────
Для труб │ Условный │Наружный диаметр │ H │ h│ Длина │ Масса, кг,
│ проход D │ трубы D │ │ │развертки L │ не более
│ у │ н │ │ │ │
───────────┼───────────┼─────────────────┼───┼──┼────────────┼─────────────
С буртами │ 15 │ - │27 │20│ 65 │ 0,010
├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 25 │ - │ │ │ 100 │ 0,015
├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 32 │ - │ │ │ 123 │ 0,020
├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 40 │ - │ │ │ 155 │ 0,025
├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 50 │ - │ │ │ 185 │ 0,030
───────────┼───────────┼─────────────────┼───┼──┼────────────┼─────────────
С гладкими│ 40 │ 45 │32 │25│ 140 │ 0,027
концами ├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 50 │ 67 │ │ │ 210 │ 0,045
├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 80 │ 93 │ │ │ 290 │ 0,064
├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 100 │ 122 │ │ │ 380 │ 0,085
├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 150 │ 169 │ │ │ 525 │ 0,101
├───────────┼─────────────────┤ │ ├────────────┼─────────────
│ 200 │ 221 │ │ │ 685 │ 0,200
(таблица в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
Пример условного обозначения прокладки под хомуты для трубы
= 45 мм с гладкими концами:
= 45 мм с гладкими концами:(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
Прокладка 45 ГОСТ 24192-80
То же, с буртами
= 15 мм:
= 15 мм:Прокладка 15 ГОСТ 24192-80
(пример условного обозначения введен Изменением N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
3. Материал прокладок - резина по рабочим чертежам, утвержденным в установленном порядке.
5. Коды ОКП приведены в Приложении.
(п. 5 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)
Справочное
──────────────────────────────┬───────────────────────────────────
Условное обозначение прокладки│ Код ОКП и контрольное число
──────────────────────────────┼───────────────────────────────────
45 │ 25 3167 1201 09
67 │ 25 3167 1202 08
93 │ 25 3167 1203 07
122 │ 25 3167 1204 06
169 │ 25 3167 1205 05
15 │ 25 3167 1206 04
(позиция введена Изменением N 2, утв. Постановлением Госстандарта
СССР от 29.11.1990 N 2977)
25 │ 25 3167 1207 03
(позиция введена Изменением N 2, утв. Постановлением Госстандарта
СССР от 29.11.1990 N 2977)
32 │ 25 3167 1208 02
(позиция введена Изменением N 2, утв. Постановлением Госстандарта
СССР от 29.11.1990 N 2977)
40 │ 25 3167 1209 01
(позиция введена Изменением N 2, утв. Постановлением Госстандарта
СССР от 29.11.1990 N 2977)
50 │ 25 3167 1211 07
(позиция введена Изменением N 2, утв. Постановлением Госстандарта
СССР от 29.11.1990 N 2977)
(Введено дополнительно, Изм. N 1).
