Утвержден и введен в действие
Постановлением Госстандарта СССР
от 30 января 1991 г. N 81
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРАНЫ ШАРОВЫЕ И ЗАТВОРЫ ДИСКОВЫЕ
СТРОИТЕЛЬНЫЕ ДЛИНЫ
Ball valves and disk gate valves.
End-to-end (face-to-face) dimensions
ГОСТ 28908-91
ОКП 37 0000
Дата введения
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого машиностроения СССР.
Разработчики: Р.И. Хасанов (руководитель темы); В.В. Дмитриенко, Ю.К. Кузьмин, О.Н. Шпаков, О.Г. Крыжановский.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.01.91 N 81.
3. Введен впервые.
4. Стандарт соответствует международному стандарту ИСО 5752-79 "Арматура металлическая для фланцевых трубопроводных систем. Размеры строительных длин для проходной и угловой арматуры" на фланцевые шаровые краны и дисковые затворы.

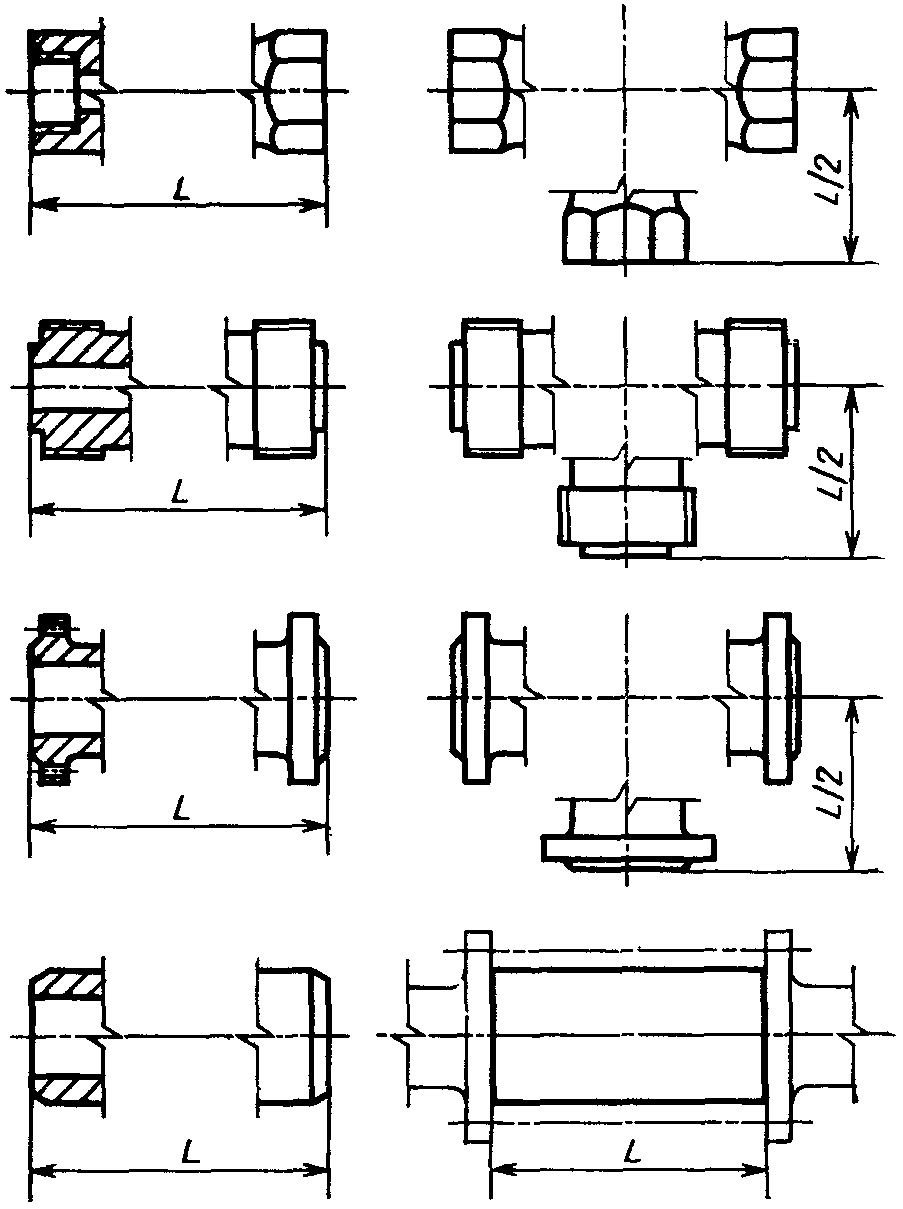

Настоящий стандарт распространяется на шаровые краны муфтовые, штуцерные, фланцевые и под приварку и дисковые запорные и регулирующие фланцевые затворы, под приварку и стяжные и устанавливает размеры строительных длин при новом проектировании.
Стандарт не распространяется на сантехнические краны, краны и затворы из неметаллических материалов и футерованные.
Требования настоящего стандарта являются обязательными.
Таблица 1
и штуцерных шаровых кранов
Размеры в мм
─────────┬────────────────────────────────────────────────────────
Условный│ Строительная длина кранов L
проход DN├───────────────────┬────────────────────────────────────
│ муфтовых │ штуцерных
├───────────────────┴────────────────────────────────────
│ при номинальном давлении РN, МПа (кгс/см2)
├───────────────────┬────────────────────────┬───────────
│ до 1,6 (16) │ до 4,0 (40) │ 6,3 - 16,0
├─────────┬─────────┼────────────┬───────────┤(63 - 160)
│ Ряд 1 │ Ряд 2 │ Ряд 1 │ Ряд 2 │
─────────┼─────────┼─────────┼────────────┼───────────┼───────────
6 │ 50 │ 70 │ 76 │ 100 │ 110
10 │ 60 │ 75 │ 80 │ 100 │ 110
15 │ 75 │ 85 │ 105 │ 120 │ 120
20 │ 80 │ 95 │ 110 │ 130 │ 130
25 │ 90 │ 105 │ 120 │ 150 │ 150
32 │ 110 │ 120 │ 145 │ - │ -
40 │ 120 │ 130 │ 150 │ - │ -
50 │ 140 │ 150 │ - │ - │ -
65 │ 185 │ 185 │ - │ - │ -
80 │ 205 │ 205 │ - │ - │ -
Примечание. Размеры по рядам 1 и 2 выбираются в зависимости от конструкции корпуса.
Таблица 2
Строительные длины фланцевых шаровых кранов
и шаровых кранов под приварку
Размеры в мм
─────────┬────────────────────────────────────────────────────────────────────────────
Условный │ Строительная длина L при номинальном давлении РN, МПа (кгс/см2)
проход, ├─────────────────────┬───────────────────┬──────────┬───────────┬───────────
DN │ до 1,6 (16) │2,5 - 4,0 (25 - 40)│6,3 - 10,0│12,5 - 16,0│20,0 - 32,0
├─────────┬─────┬─────┼──────────┬────────┤(63 - 100)│(125 - 160)│(200 - 320)
│Ряд 1 <*>│Ряд 2│Ряд 3│ Ряд 1 │ Ряд 2 │ │ │
─────────┼─────────┼─────┼─────┼──────────┼────────┼──────────┼───────────┼───────────
10 │ 102 │ 130 │ 130 │ - │ 130 │ - │ - │ -
15 │ 108 │ 130 │ 130 │ 140 │ 130 │ 165 │ 230 │ -
20 │ 117 │ 130 │ 150 │ 152 │ 150 │ 190 │ 260 │ 260
25 │ 127 │ 140 │ 160 │ 165 │ 160 │ 216 │ 260 │ 260
32 │ 140 │ 165 │ 180 │ 178 │ 180 │ 229 │ 300 │ 300
40 │ 165 │ 165 │ 200 │ 1900 │ 200 │ 241 │ 300 │ 300
50 │ 178 │ 203 │ 230 │ 216 │ 230 │ 292 │ 350 │ 350
65 │ 190 │ 222 │ 290 │ 241 │ 290 │ 330 │ 400 │ -
80 │ 203 │ 241 │ 310 │ 283 │ 310 │ 356 │ 450 │ -
100 │ 229 │ 305 │ 350 │ 305 │ 350 │ 432 │ 520 │ -
125 │ 254 │ 356 │ 400 │ 381 │ 400 │ 508 │ 600 │ -
150 │ 267 │ 394 │ 480 │ 403 │ 480 │ 559 │ 700 │ -
│ │ │ │ 419 │ │ │ │
200 │ 292 │ 457 │ 600 │ 502 <**>│ 600 │ 660 │ 800 │ -
│ │ │ │ 457 │ │ │ │
250 │ 330 │ 533 │ 730 │ 568 <**>│ 730 │ 787 │ 900 │ -
│ │ │ │ 502 │ │ │ │
300 │ 356 │ 610 │ 850 │ 648 <**>│ 850 │ 838 │ 1050 │ -
350 │ 381 │ 686 │ 980 │ 762 │ 980 │ 889 │ - │ -
400 │ 406 │ 762 │1100 │ 838 │ 1100 │ 991 │ - │ -
450 │ 432 │ 864 │1200 │ 914 │ 1200 │ 1092 │ - │ -
500 │ 457 │ 914 │1250 │ 991 │ 1250 │ 1194 │ - │ -
600 │ 508 │1067 │1450 │ 1143 │ 1450 │ 1397 │ - │ -
700 │ 610 │ - │1650 │ - │ 1650 │ 1549 │ - │ -
800 │ 660 │ - │1850 │ - │ 1850 │ - │ - │ -
1000 │ 813 │ - │2250 │ - │ 2250 │ - │ - │ -
--------------------------------
полнопроходные краны DN > 40 мм с доступом в корпус сверху;
полнопроходные краны DN > 300 мм.
Примечание. Размеры по рядам 1 - 3 выбираются в зависимости от конструкции корпуса.
Таблица 3
Строительные длины фланцевых дисковых запорных
и регулирующих затворов
Размеры в мм
─────────┬────────────────────────────────────────────────────────
Условный │ Строительная длина L при номинальном
проход, │ давлении РN, МПа (кгс/см2)
DN ├───────────────┬─────────┬─────────┬─────────┬──────────
│ до 1,6 (16) │2,5 (25) │4,0 (40) │6,3 (63) │8,0 - 10,0
├───────┬───────┤ │ │ │(80 - 100)
│ Ряд 1 │ Ряд 2 │ │ │ │
─────────┼───────┼───────┼─────────┼─────────┼─────────┼──────────
40 │ 106 │ 140 │ 140 │ - │ - │ -
50 │ 108 │ 150 │ 150 │ - │ - │ -
65 │ 112 │ 170 │ 170 │ - │ - │ -
80 │ 114 │ 180 │ 180 │ - │ - │ -
100 │ 127 │ 190 │ 190 │ - │ - │ -
125 │ 140 │ 200 │ 200 │ - │ - │ -
150 │ 140 │ 210 │ 210 │ 230 │ 230 │ 230
200 │ 152 │ 230 │ 230 │ 240 │ 240 │ 240
250 │ 165 │ 250 │ 250 │ 290 │ 300 │ 300
300 │ 178 │ 270 │ 270 │ 310 │ 330 │ 330
350 │ 190 │ 290 │ 290 │ - │ - │ -
400 │ 216 │ 310 │ 310 │ 350 │ 350 │ 390
450 │ 222 │ 330 │ 330 │ - │ - │ -
500 │ 229 │ 350 │ 350 │ 390 │ 430 │ -
600 │ 267 │ 390 │ 390 │ 430 │ 470 │ -
700 │ 292 │ 430 │ 430 │ - │ - │ -
800 │ 318 │ 470 │ 470 │ 500 │ 550 │ -
900 │ 330 │ 510 │ 510 │ - │ - │ -
1000 │ 410 │ 550 │ 550 │ - │ - │ -
1200 │ 470 │ 630 │ 630 │ - │ - │ -
1400 │ 530 │ 710 │ 710 │ - │ - │ -
1600 │ 600 │ 790 │ 790 │ - │ - │ -
1800 │ 670 │ 870 │ 870 │ - │ - │ -
2000 │ 760 │ 950 │ 950 │ - │ - │ -
Примечание. Размеры по рядам 1 и 2 выбираются в зависимости от конструкции корпуса.
Таблица 4
Строительные длины стяжных дисковых запорных
и регулирующих затворов
Размеры в мм
─────────┬────────────────────────────────────────────────────────
Условный │ Строительная длина L при номинальном
проход, │ давлении РN, МПа (кгс/см2)
DN ├───────────────────┬─────┬────┬────────┬──────────┬─────
│ до 1,6 (16) │ 2,5 │4,0 │6,3 (63)│8,0 - 10,0│ 16,0
├──────┬─────┬──────┤(25) │(40)│ │(80 - 100)│(160)
│Ряд 1 │Ряд 2│ Ряд 3│ │ │ │ │
─────────┼──────┼─────┼──────┼─────┼────┼────────┼──────────┼─────
40 │ 33 │ - │ 33 │ - │ - │ - │ - │ -
50 │ 43 │ - │ 43 │ 50 │ 60 │ 70 │ 80 │ -
65 │ 46 │ - │ 46 │ - │ - │ - │ - │ -
80 │ 46 │ 49 │ 64 │ 55 │ 60 │ 70 │ 80 │ -
100 │ 52 │ 56 │ 64 │ 60 │ 60 │ 80 │ 85 │ 85
125 │ 56 │ 64 │ 70 │ - │ - │ - │ - │ -
150 │ 56 │ 70 │ 76 │ 65 │ 65 │ 90 │ 100 │ 115
200 │ 60 │ 71 │ 89 │ 70 │ 80 │ 100 │ 125 │ 125
250 │ 68 │ 76 │ 114 │ 80 │ 90 │ 125 │ 125 │ 150
300 │ 78 │ 83 │ 114 │ 100 │100 │ 125 │ 150 │ 175
350 │ 78 │ 92 │ 127 │ - │ - │ - │ - │ -
400 │ 102 │ 102 │ 140 │ 100 │125 │ 150 │ 175 │ -
450 │ 114 │ 114 │ 152 │ - │ - │ - │ - │ -
500 │ 127 │ 127 │ 152 │ 125 │150 │ 175 │ 220 │ -
600 │ 154 │ 154 │ 178 │ 150 │175 │ 220 │ - │ -
700 │ 165 │ - │ 229 │ 175 │200 │ - │ - │ -
800 │ 190 │ - │ 241 │ 200 │220 │ - │ - │ -
900 │ 203 │ - │ 241 │ - │ - │ - │ - │ -
1000 │ 216 │ - │ 300 │ - │ - │ - │ - │ -
1200 │ 254 │ - │ 350 │ - │ - │ - │ - │ -
1400 │ - │ - │ 390 │ - │ - │ - │ - │ -
1600 │ - │ - │ 440 │ - │ - │ - │ - │ -
1800 │ - │ - │ 490 │ - │ - │ - │ - │ -
2000 │ - │ - │ 540 │ - │ - │ - │ - │ -
Примечание. Размеры по рядам 1 - 3 выбираются в зависимости от конструкции корпуса.
Таблица 5
и регулирующих затворов
Размеры в мм
─────────┬────────────────────────────────────────────────────────
Условный│ Строительная длина L при номинальном давлении РN,
проход, │ МПа (кгс/см2)
DN ├─────────────┬────────────┬────────────────┬────────────
│ до 2,5 (25) │ 4,0 - 6,3 │ 8,0 (80) │ 10,0 (100)
│ │ (40 - 63) │ │
─────────┼─────────────┼────────────┼────────────────┼────────────
150 │ 220 │ 220 │ 220 │ 250
200 │ 250 │ 250 │ 250 │ 300
250 │ 300 │ 300 │ 300 │ 350
300 │ 350 │ 350 │ 350 │ 380
400 │ 400 │ 400 │ 400 │ 430
500 │ 450 │ 450 │ 510 │ 510
600 │ 600 │ 600 │ 630 │ 630
700 │ 680 │ 680 │ 680 │ 750
800 │ 750 │ 750 │ 750 │ -
1000 │ 800 │ 800 │ 800 │ -
1200 │ 850 │ - │ - │ -
1400 │ 1000 │ - │ - │ -
1600 │ 1000 │ - │ - │ -
1800 │ 1000 │ - │ - │ -
2000 │ 1000 │ - │ - │ -
2200 │ 1000 │ - │ - │ -
2400 │ 1100 │ - │ - │ -
Примечание. Строительные длины для типоразмеров арматуры одной конструкции должны выбираться из одного ряда.
2. Предельные отклонения размеров строительных длин должны соответствовать указанным в табл. 6 и 7.
Таблица 6
Размеры в мм
────────────────┬─────────────────────────────────────────────────
Строительная │ Предельные отклонения длин
длина ├───────────────────────┬─────────────────────────
│ фланцевой и стяжной │ арматуры под приварку
│ арматуры │
────────────────┼───────────────────────┼─────────────────────────
До 250 │ +/- 2 │ +/- 4
Св. 250 до 500│ +/- 3 │ +/- 5
" 500 " 800│ +/- 4 │ +/- 6
" 800 " 1000│ +/- 5 │ +/- 8
" 1000 " 1600│ +/- 6 │ +/- 10
" 1600 " 2250│ +/- 8 │ +/- 12
Размеры в мм
──────────────────────────────┬───────────────────────────────────
Строительная длина │ Предельные отклонения размеров
│ муфтовой и штуцерной арматуры
──────────────────────────────┼───────────────────────────────────
До 100 │ + 1,0
│ - 1,5
Св. 100 до 200 │ + 1,0
│ - 2,0
Св. 200 │ + 1,5
│ - 2,0
3. Размеры строительных длин арматуры, проектируемой и изготавливаемой для замены существующих в действующих установках, по согласованию с заказчиком могут отличаться от установленных в стандарте.
