1. Разработан Межгосударственным техническим комитетом 106 "Цветметпрокат", Государственным научно-исследовательским и проектным институтом цветных металлов (Гипроцветметобработка).

Внесен Госстандартом России.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 4-93 от 19 октября 1993 г.).

За принятие проголосовали:

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.1994 N 160 межгосударственный стандарт ГОСТ 25140-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4. Взамен ГОСТ 25140-82.

5. Ссылочные нормативно-технические документы

1. Настоящий стандарт устанавливает марки цинковых литейных сплавов в отливках.

2. Марки и химический состав цинковых литейных сплавов должны соответствовать нормам, указанным в табл. 1.

Примечания. 1. По требованию потребителя в сплавах марок ZnА14А, ЦА4о, ЦА4 допускается массовая доля меди как легирующего элемента до 0,10%.

2. По согласованию изготовителя с потребителем в сплавах марок ЦА4М3о допускается массовая доля олова до 0,002%, кадмия - до 0,004% при сумме примесей свинца, кадмия и олова не более 0,009%.

3. По требованию потребителя в сплавах марок ЦА4, ЦА4М1 и ЦА4М3 массовая доля свинца должна быть не более 0,006%.

4. Определение химического состава сплавов проводят по ГОСТ 25284.0 - ГОСТ 25284.8. Допускается определять химический состав другими методами, обеспечивающими точность не ниже приведенной в указанных стандартах.

При возникновении разногласий в оценке химического состава определение проводят по ГОСТ 25284.0 - ГОСТ 25284.8.

5. Звездочкой отмечены сплавы, изготовляемые по согласованию потребителя с изготовителем.

3. Механические свойства сплавов приведены в Приложении 1.

4. Физические характеристики сплавов и рекомендации по их применению приведены в Приложениях 2 и 3.

1. Механические свойства цинковых сплавов приведены в табл. 2.

Примечание. Условные обозначения способов литья:

П - литье в песчаные формы;

К - литье в кокиль;

Д - литье под давлением.

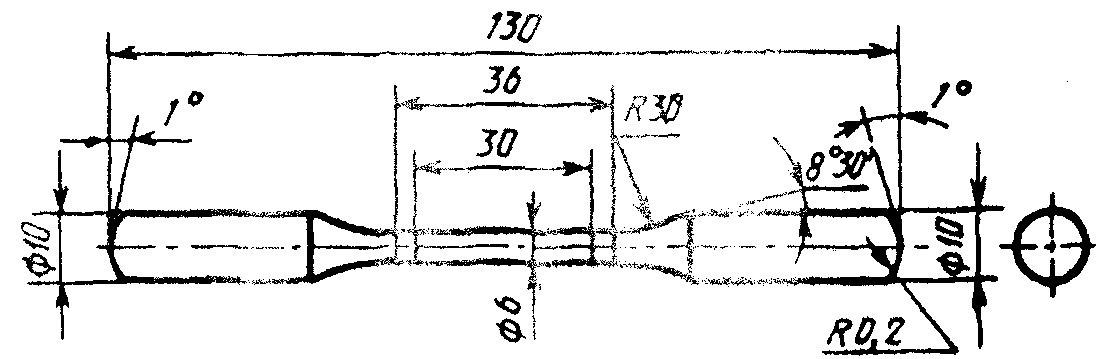

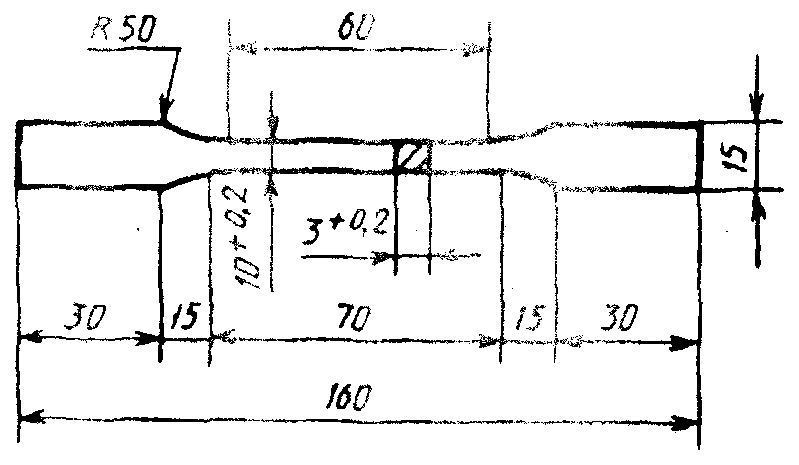

2. Механические свойства определяют на отдельно отлитых образцах при литье в кокиль и под давлением или на образцах, изготовленных из отдельно отлитых проб при литье в песчаные формы. Диаметр рабочей части отдельно отлитых образцов и образцов, вырезанных из проб, должен быть 10 мм, расчетная длина 50 мм. Форма и размер образцов, отлитых под давлением, приведены на чертеже.

3. Отдельно отлитые образцы при всех видах литья испытывают с литейной коркой. Допускается нарушение сплошности литейной корки в местах зачистки поверхности образца.

4. Способ отливки образцов соответствует способу изготовления отливок. Допускается для всех видов литья проводить проверку механических свойств на образцах, отлитых в кокиль; при этом следует руководствоваться данными механических свойств для литья в кокиль.

5. При определении механических свойств на образцах, вырезанных непосредственно из тела отливок, тип, размер образцов и уровень механических свойств устанавливаются нормативно-технической документацией на конкретные отливки.

6. Испытание образцов на растяжение проводят в соответствии с ГОСТ 1497; твердость по Бринеллю определяют по ГОСТ 9012.
