"ГОСТ 24504-80. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Штуцера ввертные с концом под врезающееся кольцо. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 N 6080)
(ред. от 13.05.1998)


"ГОСТ 24504-80. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Штуцера ввертные с концом под врезающееся кольцо. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 N 6080)
(ред. от 13.05.1998)

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 30 декабря 1980 г. N 6080
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ.
ШТУЦЕРА ВВЕРТНЫЕ С КОНЦОМ ПОД ВРЕЗАЮЩЕЕСЯ КОЛЬЦО
КОНСТРУКЦИЯ
Tube connections. End unions for cutting ring.
Construction
ГОСТ 24504-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в ноябре 1988 г.,
Изменения N 2, введенного в действие
Постановлением Госстандарта России от 13.05.1998 N 201)
Группа Г18
ОКП 41 9300
Срок действия
с 1 января 1982 года
до 1 января 2000 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 N 6080
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
5
ГОСТ 22525-77
3
ГОСТ 22526-77
2
ИС МЕГАНОРМ: примечание.
Нумерация пунктов дана в соответствии с официальным текстом документа.
6. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 21.11.88 N 3748
7. Переиздание (май 1991 г.) с Изменением N 1, утвержденным в ноябре 1988 г. (ИУС 2-89)
1. Настоящий стандарт распространяется на ввертные штуцера с концом под врезающееся кольцо для резьбовых соединений трубопроводов с углом конуса 24°.
Обязательные требования к качеству продукции, обеспечивающие ее взаимозаменяемость, безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2 и 5.
(абзац введен Изменением N 2, введенным в действие Постановлением Госстандарта России от 13.05.1998 N 201)
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763-91.
(абзац введен Изменением N 2, введенным в действие Постановлением Госстандарта России от 13.05.1998 N 201)

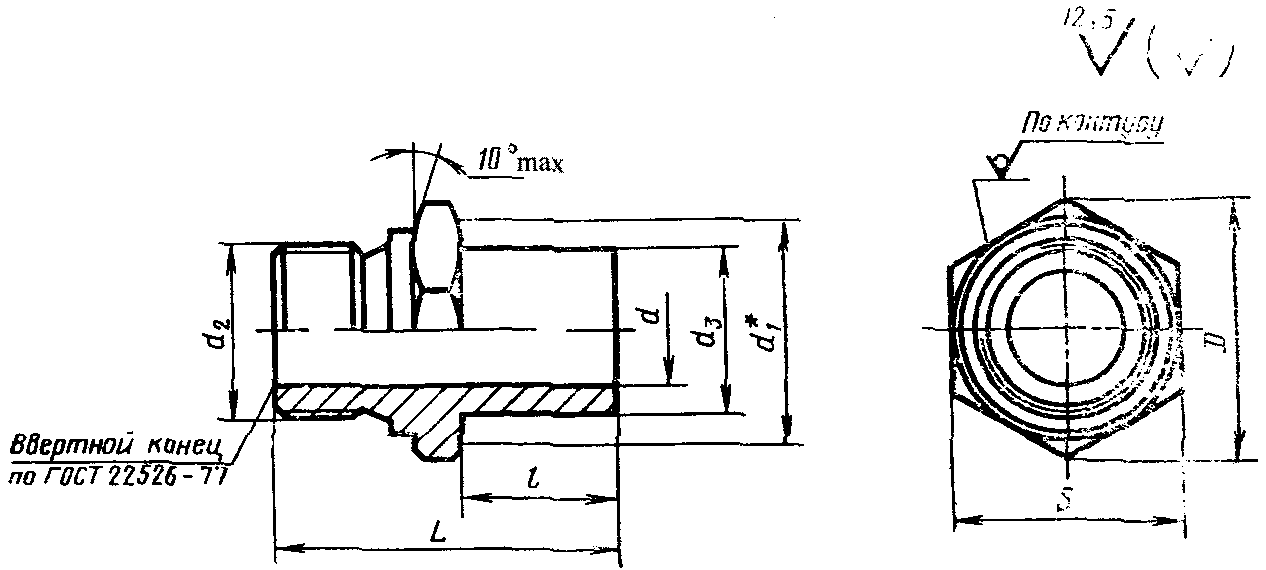

2. Конструкция и основные размеры ввертных штуцеров с концом под врезающееся кольцо должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, введенного в действие
Постановлением Госстандарта России от 13.05.1998 N 201)
--------------------------------
<*> d1 = (0,9 - 1,0)S.
Размеры, мм
Группа
Наружный диаметр трубы Dн
Номинальный размер (условный проход) DN (Dу)
d, не более, для резьбы
Резьба d2
d3, +/- 0,1
D для резьбы
L
l
S для резьбы
Масса 1000 шт., кг
метрической
трубной
метрическая
трубная
метрической
трубной
+/- 0,3
метрической
трубной
2
6
4
3,5
3,5
М10 x 1
G 1/8
6
16,2
16,2
31,0
17,0
14
14
13,2
8
6
5,5
4,5
М12 x 1,5
G 1/4
8
19,6
21,9
36,5
17
19
23,6
10
8
7,5
7,0
М14 x 1,5
10
21,9
37,5
18,0
19
29,0
12
10
9,0
7,5
М16 x 1,5
G 3/8
12
25,4
25,4
39,0
22
22
40,0
15
12
11,5
11,0
М18 x 1,5
G 1/2
15
27,7
31,2
43,5
20,0
24
27
55,0
(16)
12,5
12,0
М22 x 1,5
16
31,2
44,5
21,0
27
65,0
18
15
14,5
14,0
18
45,5
21,5
72,0
22
20
17,0
18,0
М26 x 1,5 (М27 x 2)
G 3/4
22
36,9
36,9
50,0
23,0
32
32
98,0
28
25
23,0
23,0
М33 x 2
G 1
28
47,3
47,3
53,0
23,0
41
41
170,0
(34)
32
29,0
29,5
М42 x 2
G 1 1/4
34
57,7
57,7
61,0
28,0
50
50
290,0
35
29,0
29,5
35
42
40
35,5
35,5
М48 x 2
G 1 1/2
42
63,5
63,5
65,0
55
55
337,0
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 N 201)
3
6
3
3,5
3,5
М12 x 1,5
G 1/4
6
19,6
21,9
40,5
19,0
17
19
29,0
8
4
4,5
4,5
М14 x 1,5
8
21,9
41,5
19
40,0
10
5
6,5
6,5
М16 x 1,5
G 3/8
10
25,4
25,4
43,5
20,5
22
22
55,0
12
6
7,5
7,5
М18 x 1,5
12
27,7
45,5
24
74,0
(14)
8
9,5
9,5
М20 x 1,5
G 1/2
14
31,2
31,2
51,0
23,5
27
27
105,0
16
10
11,5
11,5
М22 x 1,5
16
51,5
24,5
110,0
20
12
15,5
15,5
М27 x 2
G 3/4
20
36,9
36,9
61,0
29,0
32
32
178,0
25
15
18,0
18,0
М33 x 2
G 1
25
47,3
47,3
68,0
31,0
41
41
270,0
30
20
23,5
23,5
М42 x 2
G 1 1/4
30
57,7
57,7
72,0
34,0
50
50
460,0
38
25
29,5
29,0
М48 x 2
G 1 1/2
38
63,5
63,5
80,0
37,0
55
55
644,0
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 N 201)
(в ред. Изменения N 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 N 201)
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. При новом проектировании трубную резьбу применять не допускается.
3. Масса указана для справок.
(примечание 3 введено Изменением N 2, введенным в действие Постановлением Госстандарта России от 13.05.1998 N 201)
Пример условного обозначения штуцера группы 2 с метрической резьбой ввертной части М10 x 1 для соединения с Dн = 6 мм:
Штуцер 2 - 6 М10 x 1 ГОСТ 24504-80
То же, с трубной резьбой ввертной части G 1/8:
Штуцер 2 - 6 - G 1/8 ГОСТ 24504-80
1, 2. (Измененная редакция, Изм. N 1).
3. (Исключен, Изм. N 1).
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Рекомендуемые значения номинальных (условных) давлений для каждой группы ввертных штуцеров с концом под врезающееся кольцо в зависимости от вида соединений - по ГОСТ 15763-91, приложение 3; примеры сборки - по ГОСТ 22525-77, приложение 2.
(п. 4 в ред. Изменения N 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 N 201)
5. Технические требования, приемка, методы испытаний, упаковка, транспортирование, хранение и рекомендации по монтажу различных видов соединений - по ГОСТ 15763-91.
(п. 5 в ред. Изменения N 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 N 201)
