"ГОСТ 19771-93. Уголки стальные гнутые равнополочные. Сортамент" (введен в действие Постановлением Госстандарта РФ от 02.06.1997 N 206)

Главная // Актуальные документы // ГОСТ (Государственный стандарт)

СПРАВКА

Источник публикации

М.: ИПК Издательство стандартов, 1997

Примечание к документу

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. N 184-ФЗ.

Введен в действие с 1 января 1998 года.

Взамен ГОСТ 19771-74.

Название документа

"ГОСТ 19771-93. Уголки стальные гнутые равнополочные. Сортамент"

(введен в действие Постановлением Госстандарта РФ от 02.06.1997 N 206)

"ГОСТ 19771-93. Уголки стальные гнутые равнополочные. Сортамент"
(введен в действие Постановлением Госстандарта РФ от 02.06.1997 N 206)

Введен в действие

Постановлением Госстандарта РФ

от 2 июня 1997 г. N 206

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ

СОРТАМЕНТ

Roll-formed steel equal leg angles. Dimensions

ГОСТ 19771-93

Группа В22

ОКП 11 2000

Предисловие

1. Разработан Украинским научно-исследовательским институтом металлов (УкрНИИМет).

Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 17 февраля 1993 г.

За принятие проголосовали:

┌─────────────────────────────┬──────────────────────────────────┐

│ Наименование государства │Наименование национального органа │

│ │ по стандартизации │

├─────────────────────────────┼──────────────────────────────────┤

│Азербайджанская Республика │Азгосстандарт │

│Республика Армения │Армгосстандарт │

│Республика Белоруссия │Госстандарт Белоруссии │

│Грузия │Грузстандарт │

│Республика Казахстан │Госстандарт Республики Казахстан │

│Киргизская Республика │Киргизстандарт │

│Республика Молдова │Молдовастандарт │

│Российская Федерация │Госстандарт России │

│Республика Узбекистан │Узгосстандарт │

│Украина │Госстандарт Украины │

└─────────────────────────────┴──────────────────────────────────┘

3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1997 г. N 206 межгосударственный стандарт ГОСТ 19771-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.

4. Взамен ГОСТ 19771-74.

1. Настоящий стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

2. По точности профилирования уголки изготовляют:

А - высокой точности;

Б - повышенной;

В - обычной.

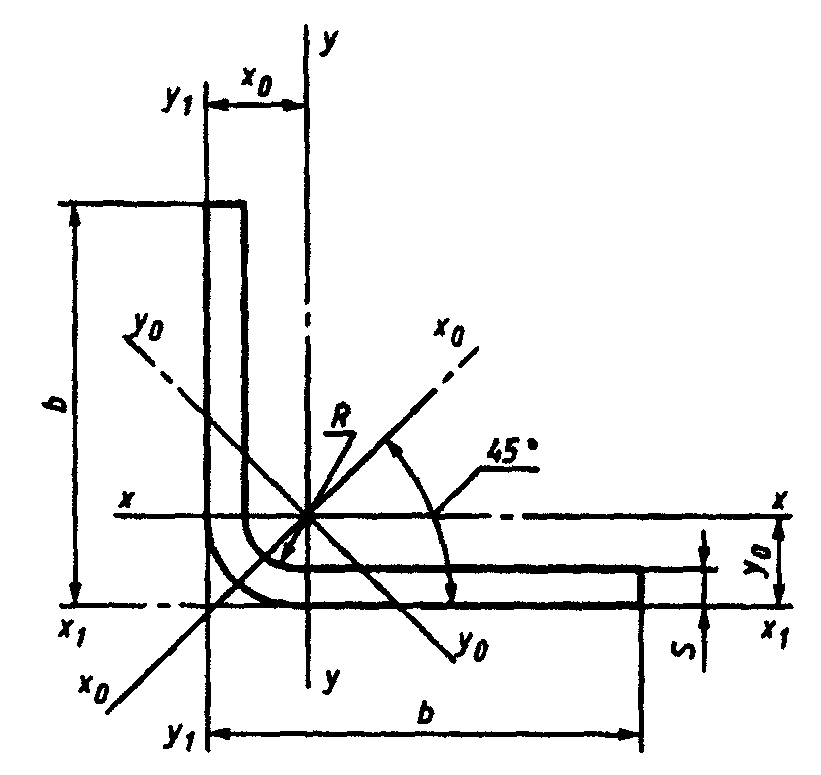

3. Поперечное сечение уголков должно соответствовать указанному на рисунке.

Обозначения к рисунку и таблицам 1 и 2:

b - ширина полки;

S - толщина полки;

R - радиус кривизны;

I - момент инерции;

i - радиус инерции;

- расстояние от центра тяжести до наружных поверхностей полок;

- отношение расчетного свеса полки к толщине полки;

F - площадь поперечного сечения.

4. Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать: для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) - указанным в таблице 1; для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) - указанным в таблице 2.

Таблица 1

┌───┬───┬───┬────┬─────┬────────────────────────────────────────────────┬─────┐

│ b │ S │R, │ n │ F, │ Справочные значения величин для осей │Масса│

│ │ │не │ │ см2 ├────────────┬───────────┬──────────┬────────────┤1 м, │

│ │ │бо-│ │ │ x - x х │ x - x │ y - y │ x - x x │ кг │

│ │ │лее│ │ │ х (y - y) │ 0 0 │ 0 0 │ 1 1 │ │

│ │ │ │ │ │ │ │ │х (y - y ) │ │

│ │ │ │ │ │ │ │ │ 1 1 │ │

├───┴───┴───┤ │ ├──────┬─────┼──────┬────┼─────┬────┼──────┬─────┤ │

│ мм │ │ │ I │ i │ I , │i │ I ,│i ,│ I │ x │ │

│ │ │ │ x │ x │ x │ x │ y │ y │ x │ 0 │ │

│ │ │ │ (I ),│(i ),│ 0 │ 0 │ 0 │ 0 │ 1 │(y ),│ │

│ │ │ │ y │ y │ см4 │ см │ см4 │ см │(I ),│ 0 │ │

│ │ │ │ см4 │ см │ │ │ │ │ y │ см │ │

│ │ │ │ │ │ │ │ │ │ 1 │ │ │

│ │ │ │ │ │ │ │ │ │ см4 │ │ │

├───┬───┬───┼────┼─────┼──────┼─────┼──────┼────┼─────┼────┼──────┼─────┼─────┤

│36 │3 │4 │9,7 │2,00 │2,51 │1,12 │4,11 │1,43│0,91 │0,68│4,70 │1,04 │1,57 │

├───┼───┼───┼────┼─────┼──────┼─────┼──────┼────┼─────┼────┼──────┼─────┼─────┤

│40 │2,5│3 │13,1│1,89 │2,98 │1,25 │4,84 │1,60│1,19 │0,77│5,34 │1,12 │1,48 │

│ ├───┼───┼────┼─────┼──────┼─────┼──────┼────┼─────┼────┼──────┼─────┼─────┤

│ │3 │4 │11,0│2,24 │3,50 │1,25 │5,71 │1,60│1,29 │0,76│6,43 │1,14 │1,76 │

│50 │3 │4 │14,3│2,84 │7,02 │1,57 │11,42 │2,00│2,63 │0,96│12,54 │1,39 │2,23 │

│ │4 │6 │10,0│3,70 │8,94 │1,55 │14,70 │1,99│3,20 │0,93│16,70 │1,45 │2,90 │

│60 │3 │4 │17,7│3,44 │12,36 │1,89 │20,03 │2,41│4,69 │1,17│21,65 │1,64 │2,70 │

│ │4 │6 │12,5│4,50 │15,96 │1,88 │26,06 │2,40│5,88 │1,14│28,92 │1,70 │3,53 │

│70 │4 │6 │15,0│5,30 │25,79 │2,20 │41,95 │2,81│9,62 │1,35│45,88 │1,95 │4,16 │

│80 │3 │4 │24,3│4,64 │29,96 │2,54 │48,39 │3,23│11,52│1,58│51,27 │2,14 │3,64 │

│ │4 │6 │17,5│6,10 │39,00 │2,53 │63,31 │3,22│14,70│1,55│68,43 │2,20 │4,79 │

│ │5 │7 │13,6│7,55 │47,70 │2,51 │77,64 │3,20│17,76│1,53│85,65 │2,24 │5,92 │

│ │6 │9 │10,8│18,93│55,50 │2,49 │91,03 │3,19│20,00│1,50│102,60│2,30 │7,01 │

│ │7 │9 │9,1 │10,33│63,90 │2,49 │104,61│3,18│23,19│1,50│120,33│2,34 │8,11 │

│100│4 │6 │22,5│7,70 │77,58 │3,17 │125,54│4,04│29,63│1,96│133,54│2,69 │6,05 │

│ │5 │7 │17,6│9,55 │95,31 │3,16 │154,60│4,02│36,06│1,94│167,07│2,74 │7,49 │

│ │6 │9 │14,2│11,33│112,19│3,15 │182,66│4,01│41,72│1,92│200,70│2,79 │8,89 │

│ │7 │9 │12,0│13,13│124,16│3,08 │205,69│3,96│42,62│1,30│229,74│2,83 │10,31│

│120│5 │7 │21,6│11,55│167,19│3,80 │270,48│4,84│63,91│2,35│288,49│3,24 │9,06 │

│ │6 │9 │17,5│13,78│197,46│3,79 │320,48│4,83│74,44│2,33│346,44│3,29 │10,78│

└───┴───┴───┴────┴─────┴──────┴─────┴──────┴────┴─────┴────┴──────┴─────┴─────┘

Таблица 2

┌───┬───┬───┬────┬─────┬─────────────────────────────────────────────────┬─────┐

│ b │ S │R, │ n │ F, │ Справочные значения величин для осей │Масса│

│ │ │не │ │ см2 ├────────────┬───────────┬───────────┬────────────┤1 м, │

│ │ │бо-│ │ │ x - x х │ x - x │ y - y │ x - x x │ кг │

│ │ │лее│ │ │ х (y - y) │ 0 0 │ 0 0 │ 1 1 │ │

│ │ │ │ │ │ │ │ │х (y - y ) │ │

│ │ │ │ │ │ │ │ │ 1 1 │ │

├───┴───┴───┤ │ ├──────┬─────┼──────┬────┼──────┬────┼──────┬─────┤ │

│ мм │ │ │ I │ i │ I , │i │ I , │i ,│ I │ x │ │

│ │ │ │ x │ x │ x │ x │ y │ y │ x │ 0 │ │

│ │ │ │ (I ),│(i ),│ 0 │ 0 │ 0 │ 0 │ 1 │(y ),│ │

│ │ │ │ y │ y │ см4 │ см │ см4 │ см │(I ),│ 0 │ │

│ │ │ │ см4 │ см │ │ │ │ │ y │ см │ │

│ │ │ │ │ │ │ │ │ │ 1 │ │ │

│ │ │ │ │ │ │ │ │ │ см4 │ │ │

├───┬───┬───┼────┼─────┼──────┼─────┼──────┼────┼──────┼────┼──────┼─────┼─────┤

│55 │3,0│7 │15,0│3,10 │9,01 │1,70 │15,01 │2,20│3,02 │0,99│16,36 │1,54 │2,43 │

├───┼───┼───┼────┼─────┼──────┼─────┼──────┼────┼──────┼────┼──────┼─────┼─────┤

│60 │3,0│7 │16,7│3,40 │12,25 │1,90 │20,02 │2,43│4,47 │1,15│21,66 │1,66 │2,67 │

│70 │4,0│10 │14,0│5,34 │25,51 │2,22 │41,93 │2,83│9,09 │1,32│45,89 │1,97 │4,10 │

│80 │4,0│10 │16,5│6,03 │38,65 │2,63 │63,28 │3,24│14,01 │1,52│68,45 │2,22 │4,74 │

│80 │5,0│10 │13,0│7,48 │47,36 │2,51 │77,61 │3,22│17,10 │1,51│85,67 │2,26 │5,87 │

│100│4,0│10 │21,5│7,63 │77,05 │3,18 │125,51│4,05│28,59 │1,93│133,56│2,72 │6,00 │

│ ├───┼───┼────┼─────┼──────┼─────┼──────┼────┼──────┼────┼──────┼─────┼─────┤

│ │5,0│10 │17,0│9,48 │94,80 │3,16 │154,53│4,04│35,07 │1,92│167,09│2,76 │7,44 │

│ │6,0│14 │13,3│11,20│111,10│3,15 │182,57│4,04│39,69 │1,88│200,76│2,83 │8,79 │

│120│5,0│10 │21,0│11,20│222,00│3,95 │362,00│5,05│80,90 │2,39│39,10 │3,45 │11,10│

│160│4,0│10 │36,5│12,43│325,24│5,11 │525,96│6,50│124,51│3,16│546,49│4,22 │9,76 │

└───┴───┴───┴────┴─────┴──────┴─────┴──────┴────┴──────┴────┴──────┴─────┴─────┘

Примечания к таблицам 1 и 2. 1. Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали 7,85 г/см3.

2. Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.

3. По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с радиусами кривизны в соответствии с таблицей 2.

5. Предельные отклонения по ширине полок не должны превышать указанных в таблице 3.

Таблица 3

┌────────────────────┬───────────────────────────────────────────┐

│ Ширина полки │ Предельные отклонения, мм │

│ ├───────────────────────────────────────────┤

│ │ точность профилирования │

│ ├──────────────────────┬──────────┬─────────┤

│ │ высокая по толщине │повышенная│ обычная │

│ ├──────────┬───────────┤ │ │

│ │ до 2,5 │ св. 2,5 │ │ │

├────────────────────┼──────────┼───────────┼──────────┼─────────┤

│ До 50 включ. │+/- 0,75 │+/- 1,00 │+/- 1,25 │+/- 1,50 │

│Св. 50 " 100 " │+/- 1,00 │+/- 1,25 │+/- 1,50 │+/- 2,00 │

│" 100 " 150 " │+/- 1,25 │+/- 1,50 │+/- 2,00 │+/- 2,50 │

│" 150 │+/- 1,50 │+/- 1,75 │+/- 2,50 │+/- 3,00 │

└────────────────────┴──────────┴───────────┴──────────┴─────────┘

6. Предельные отклонения угла 90° не должны превышать:

+/- 1°30' - для уголков с шириной полки до 80 мм;

+/- 1° - для уголков с шириной полки свыше 80 мм.

7. Уголки изготовляют длиной от 3 до 12 м:

- мерной длины;

- мерной длины с немерной в количестве не более 7% массы партии;

- кратной мерной длины;

- кратной мерной длины с немерной в количестве не более 7% массы партии;

- немерной длины.

8. Предельные отклонения по длине уголков мерной и кратной мерной длины не должны превышать указанных в таблице 4.

Таблица 4

┌─────────────────────┬──────────────────────────────────────────┐

│ Длина L, м │ Предельные отклонения, мм │

│ ├──────────────────────────────────────────┤

│ │ точность порезки │

│ ├───────────────────┬──────────────────────┤

│ │ высокая │ обычная │

├─────────────────────┼───────────────────┼──────────────────────┤

│ До 6 включ. │+30 │+40 │

│Св. 6 " 7 " │+40 │+80 │

│" 7 │+[(40 + 5) L - 7] │+80 │

└─────────────────────┴───────────────────┴──────────────────────┘

9. Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1° на длину уголка в метрах, но не более 10°.

10. Кривизна уголков не должна превышать 0,1% длины.

11. Волнистость полок уголков не должна превышать 2 мм на 1 м.

12. Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков производят на расстоянии от торцов, не менее:

- высокой точности - 100 мм;

- повышенной точности - 150 мм;

- обычной точности - 300 мм.
