Утвержден и введен в действие
Постановлением Госстандарта СССР
от 14 апреля 1982 г. N 1529
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ
СОРТАМЕНТ
Square steel pipes. Range
ГОСТ 8639-82
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1987 г.,
Изменения N 2, утв. в ноябре 1989 г.,
Изменения N 3, утв. в сентябре 1992 г.,
Изменения N 4, введенного в действие
Приказом Ростехрегулирования
от 17.06.2010 N 96-ст)
Группа В62
ОКП 13 1900, 13 4400,
13 5100, 13 7300
Дата введения
1 января 1983 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: В.П. Сокуренко, канд. техн. наук (руководитель темы); А.Б. Петрушевская.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.04.1982 N 1529.
3. Взамен ГОСТ 8639-68.
4. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 13663-86
2, 11
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка: ограничение срока действия снято Постановлением Госстандарта РФ от 07.09.1992 N 1125, а не от 07.10.1992 N 1328.
5. Ограничение срока действия снято Постановлением Госстандарта от 07.10.1992 N 1328.
6. Переиздание (май 1997 г.) с Изменениями N 1, 2, 3, утвержденными в июне 1987 г., ноябре 1989 г., сентябре 1992 г. (ИУС 10-87, 2-90, 12-92).
1. Настоящий стандарт распространяется на трубы стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.
(п. 1 в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)

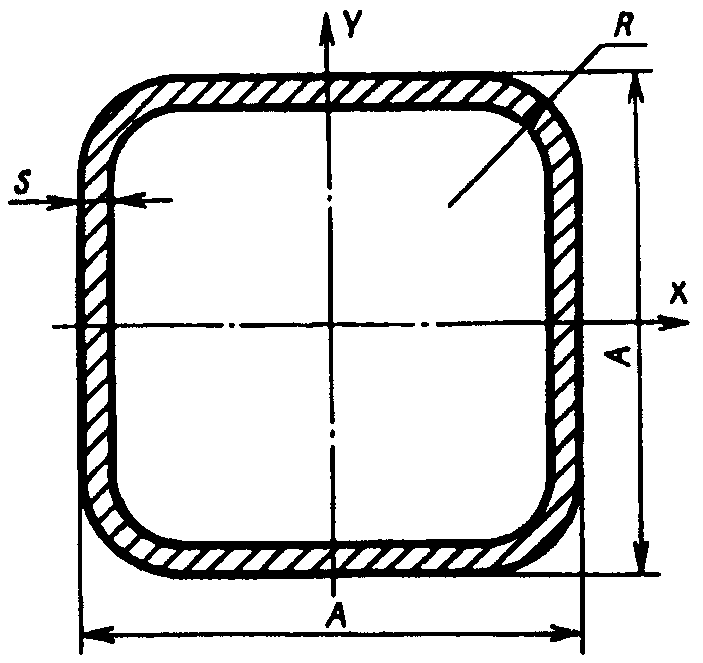

2. Форма и размеры квадратных труб должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
Наружный размер А, мм
Толщина стенки s, мм
Площадь сечения, см2
Масса 1 м, кг
Момент инерции, см4 ~=
Момент сопротивления, см3 ~=
Ix = Iy
Wx = Wy
10
0,8
0,283
0,222
0,039
0,079
0,9
0,314
0,246
0,042
0,085
1,0
0,343
0,269
0,0452
0,0904
1,2
0,398
0,312
0,050
0,100
1,4
0,448
0,352
0,053
0,107
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
15
0,8
0,443
0,348
0,147
0,196
0,9
0,494
0,388
0,161
0,215
1,0
0,543
0,426
0,176
0,233
1,2
0,638
0,501
0,199
0,265
1,4
0,728
0,571
0,220
0,293
1,5
0,771
0,605
0,229
0,305
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
20
0,8
0,603
0,474
0,368
0,368
0,9
0,674
0,529
0,406
0,406
1,0
0,743
0,583
0,442
0,442
1,2
0,878
0,689
0,510
0,510
1,4
1,01
0,791
0,572
0,572
1,5
1,071
0,841
0,600
0,600
2,0
1,37
1,075
0,723
0,723
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
25
0,8
0,763
0,599
0,740
0,592
0,9
0,854
0,670
0,820
0,656
1,0
0,943
0,740
0,897
0,718
1,2
1,12
0,878
1,04
0,835
1,4
1,29
1,01
1,18
0,945
1,5
1,37
1,07
1,24
0,996
2,0
1,77
1,39
1,53
1,22
2,5
2,14
1,68
1,77
1,41
3,0
2,48
1,95
1,95
1,56
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
30
0,8
0,923
0,725
1,30
0,870
0,9
1,03
0,811
1,45
0,966
1,0
1,14
0,897
1,59
1,06
1,2
1,36
1,07
1,86
1,24
1,3
1,46
1,15
1,99
1,33
1,4
1,57
1,23
2,12
1,41
1,5
1,67
1,31
2,24
1,49
2,0
2,17
1,70
2,79
1,86
2,5
2,64
2,07
3,27
2,18
3,0
3,08
2,42
3,66
2,44
3,5
3,50
2,75
3,98
2,65
4,0
3,88
3,04
4,23
2,82
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
35
0,8
1,083
0,850
2,10
1,20
0,9
1,21
0,953
2,34
1,34
1,4
1,85
1,45
3,45
1,97
1,5
1,97
1,55
3,65
2,09
2,0
2,57
2,02
4,61
2,63
2,5
3,14
2,46
5,44
3,11
3,0
3,68
2,89
6,17
3,52
3,5
4,20
3,30
6,78
3,88
4,0
4,68
3,67
7,30
4,17
5,0
5,57
4,37
8,05
4,60
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
40
1,4
2,13
1,67
5,24
2,62
1,5
2,27
1,78
5,57
2,78
2,0
2,97
2,33
7,07
3,53
2,5
3,64
2,85
8,42
4,21
3,0
4,28
3,36
9,61
4,81
3,5
4,90
3,85
10,66
5,33
4,0
5,48
4,30
11,57
5,79
5,0
6,57
5,16
13,01
6,50
6,0
7,54
5,92
13,96
6,98
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
42
3,0
4,52
3,55
11,30
5,38
3,5
5,18
4,07
12,56
5,98
4,0
5,80
4,56
13,67
6,51
5,0
6,97
5,47
15,45
7,36
6,0
8,02
6,30
16,69
7,95
45
2,0
3,37
2,65
10,29
4,57
3,0
4,88
3,83
14,15
6,29
3,5
5,60
4,40
15,79
7,02
4,0
6,28
4,93
17,25
7,67
5,0
7,57
5,94
19,66
8,38
6,0
8,74
6,86
21,42
9,52
7,0
9,80
7,69
22,60
10,04
8,0
10,74
8,43
23,23
10,33
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
50
2,0
3,77
2,96
14,36
5,74
2,5
4,64
3,64
17,27
6,91
3,0
5,48
4,31
19,93
7,97
3,5
6,30
4,94
22,35
8,94
4,0
7,08
5,56
24,54
9,82
4,5
7,84
6,16
26,51
10,60
5,0
8,57
6,73
28,26
11,30
6,0
9,94
7,80
31,15
12,46
7,0
11,20
8,79
33,28
13,31
8,0
12,34
9,69
34,70
13,88
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
60
2,0
4,57
3,59
25,45
8,48
2,5
5,64
4,43
30,81
10,27
3,0
6,69
5,25
35,81
11,94
3,5
7,70
6,04
40,44
13,48
4,0
8,68
6,82
44,73
14,91
5,0
10,57
8,30
52,30
17,43
6,0
12,34
9,69
58,60
19,53
7,0
14,00
11,00
63,71
21,24
8,0
15,54
12,20
67,71
22,57
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
70
3,0
7,88
6,19
58,45
16,70
3,5
9,10
7,14
66,34
18,95
4,0
10,28
8,07
73,74
21,07
5,0
12,57
9,87
87,12
24,89
6,0
14,74
11,57
98,69
28,20
7,0
16,80
13,19
108,56
31,02
8,0
18,74
14,71
116,81
33,37
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
80
3,0
9,09
7,13
89,05
22,26
3,5
10,50
8,24
101,44
25,36
4,0
11,88
9,33
113,17
28,29
5,0
14,57
11,44
134,73
33,68
6,0
17,14
13,46
153,84
38,46
7,0
19,60
15,38
170,63
42,66
8,0
21,94
17,22
185,20
46,30
9,0
24,17
18,97
197,66
49,41
10,0
26,28
20,63
208,10
52,03
11,0
28,28
22,20
216,64
54,16
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
90
3,0
10,28
8,07
128,82
28,63
4,0
13,48
10,59
164,63
36,58
5,0
16,57
13,00
197,12
43,80
6,0
19,54
15,34
226,44
50,32
7,0
22,40
17,58
252,71
56,16
8,0
25,14
19,73
276,08
61,35
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
100
3,0
11,48
9,02
178,95
35,79
4,0
15,08
11,84
229,71
45,94
5,0
18,57
14,58
276,30
55,26
6,0
21,94
17,22
318,89
63,78
7,0
25,20
19,78
357,62
71,52
8,0
28,34
22,25
392,65
78,53
9,0
31,37
24,62
424,11
84,82
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
110
6,0
24,34
19,11
433,59
78,83
7,0
28,00
21,98
488,14
88,75
8,0
31,54
24,76
538,11
97,84
9,0
34,97
27,45
583,63
106,11
120
6,0
26,74
20,99
572,94
95,49
7,0
30,80
24,18
647,09
107,85
8,0
34,74
27,27
715,66
119,28
9,0
38,57
30,28
778,82
129,80
140
6,0
31,54
24,76
935,19
133,60
7,0
36,40
28,57
1061,44
151,63
8,0
41,14
32,29
1179,83
168,55
9,0
45,77
35,93
1290,58
184,37
150
7,0
39,20
30,77
1322,44
176,32
8,0
44,34
34,81
1472,85
196,38
9,0
49,37
38,75
1614,37
215,25
10,0
54,28
42,61
1747,21
232,96
180
8,0
53,94
42,34
2634,06
292,67
9,0
60,17
47,23
2900,49
322,28
10,0
66,28
52,03
3153,95
350,44
12,0
78,17
61,36
3623,01
402,56
14,0
89,59
70,33
4043,41
449,27
Трубы специальных размеров
32
4,0
4,20
3,30
5,33
3,33
36
4,0
4,84
3,80
8,05
4,47
40
2,0
2,97
2,33
7,07
3,54
55
3,0
6,09
4,78
27,10
9,85
65
6,0
13,54
10,63
76,91
23,66
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
Примечания. 1. Масса вычислена при плотности стали 7,85 г/см3.
2. Статические характеристики труб рассчитаны для R = 1,5s.
3. По согласованию изготовителя с потребителем допускается изготовление труб других размеров.
(примечание 3 введено Изменением N 4, введенным в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
Примеры условных обозначений
Трубы наружным размером 40 мм, толщиной стенки 3 мм, длиной, кратной 1250 мм, из стали марки 10, группы В ГОСТ 13663-86:
40 х 40 х 3 х 1250 кр ГОСТ 8639-82
Труба ----------------------------------
В10 ГОСТ 13663-86
То же, мерной длиной 6000 мм:
40 х 40 х 3 х 6000м ГОСТ 8639-82
Труба ---------------------------------
В10 ГОСТ 13663-86
То же, немерной длины:
40 х 40 х 3 ГОСТ 8639-82
Труба ------------------------
В10 ГОСТ 13663-86
3. 3. Трубы изготавливают:
- наружными размерами от 60 до 180 мм с толщиной стенки от 4,0 до 14,0 мм бесшовными горячедеформированными,
- наружными размерами от 10 до 120 мм с толщиной стенки от 1,0 до 8,0 мм бесшовными холоднодеформированными,
- наружными размерами от 10 до 100 мм с толщиной стенки от 0,8 до 5,0 мм электросварными и электросварными холоднодеформированными,
- наружными размерами от 100 до 180 мм с толщиной стенки от 4,0 до 14,0 мм электросварными горячекалиброванными,
- наружными размерами от 40 до 70 мм с толщиной стенки от 3,0 до 5,0 мм методом печной сварки.
(п. 3 в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
2, 3. (Измененная редакция, Изм. N 1).
4. Радиус закругления R должен быть не более 2 s.
По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5 s; для труб электросварных наружными размерами 20 x 20 мм и 25 x 25 мм с толщиной стенки от 1,5 до 2,0 мм и труб, изготовленных методом печной сварки, - не более 2,5 s, для труб электросварных размером 60 x 60 x 4 мм - не более 3 s.
(п. 4 в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
5. Трубы изготовляют:
немерной длины
бесшовные горячедеформированные - от 4 до 12,5 м,
бесшовные холоднодеформированные - от 1,5 до 11 м,
электросварные, электросварные холоднодеформированные - от 1,5 до 11 м,
электросварные горячекалиброванные - от 1,5 до 14 м,
трубы печной сварки - от 4 до 8 м;
мерной длины
бесшовные горячедеформированные - от 4 до 12,5 м,
бесшовные холоднодеформированные - от 4,5 до 11 м,
электросварные, электросварные холоднодеформированные,
электросварные горячекалиброванные - от 5 до 9 м,
трубы печной сварки - от 4 до 8 м.
Предельное отклонение на общую длину +100 мм;
длины кратной мерной
бесшовные горячедеформированные - от 4 до 12,5 м с припуском на каждый рез по 5 мм,
бесшовные холоднодеформированные - от 1,5 до 11 м с припуском на каждый рез по 5 мм,
сварные - любой кратности, не превышающей нижнего предела, установленного для мерных труб.
Общая длина кратных труб не должна превышать верхнего предела мерных труб. Припуск для каждой кратности устанавливается по 5 мм (если другой припуск не оговорен в заказе) и входит в каждую заказываемую кратность.
(п. 5 в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
6. Предельные отклонения по наружным размерам, толщине стенки и вогнутости сторон не должны превышать указанных в табл. 2.
(Измененная редакция, Изм. N 1).
Таблица 2
Наименование параметров
Предельные отклонения размеров труб при точности изготовления
нормальной
высокой
Наружные размеры:
для бесшовных горячедеформированных труб, а также труб печной сварки
+/- 1,5%
+/- 1,25%
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
для бесшовных холоднодеформированных, а также труб электросварных, электросварных холоднодеформированных, электросварных горячекалиброванных размером до 30 мм
+/- 0,3 мм
+/- 0,25 мм
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
для бесшовных холоднодеформированных, а также труб электросварных, электросварных холоднодеформированных, электросварных горячекалиброванных размером свыше 30 до 50 мм
+/- 0,4 мм
+/- 0,3 мм
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
для бесшовных холоднодеформированных, а также труб электросварных, электросварных холоднодеформированных, электросварных горячекалиброванных размером свыше 50 мм
+/- 0,8%
+/- 0,8%
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
Толщина стенки:
для труб горячедеформированных
+12,5
-15,0%
+12,5
-15,0%
для труб холоднодеформированных (бесшовных и электросварных), а также труб печной сварки:
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
при толщине стенки < = 3,5 мм
+/- 12,5%
+/- 12,5%
при толщине стенки > 3,5 мм
+/- 12,5%
+/- 10,0%
для труб электросварных и электросварных горячекалиброванных
+/- 10,0%
+/- 10,0%
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
Вогнутость или выпуклость сторон:
для бесшовных горячедеформированных труб со сторонами размером:
до 50 мм
0,75 мм
0,5 мм
св. 50 до 70 мм
1,0 мм
0,8 мм
св. 70 до 100 мм
1,5 мм
1,2 мм
св. 100 мм
2,0 мм
1,5 мм
для бесшовных холоднодеформированных и сварных труб со сторонами размером:
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
до 50 мм
0,5 мм
0,5 мм
св. 50 до 70 мм
0,75 мм
0,5 мм
св. 70 мм
1,0 мм
0,8 мм
скручивание квадратных и прямоугольных труб:
для сварных и бесшовных горячедеформированных труб, не более
-
2° на 1 м
(в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 17.06.2010 N 96-ст)
для холоднодеформированных труб
-
По согласованию изготовителя с потребителем
Примечание. По согласованию изготовителя с потребителем трубы изготовляются со смещенным допуском по наружным размерам и толщине стенки. Величина поля смещенного допуска не должна превышать суммы предельных отклонений, приведенных в табл. 2.
7. Разностенность не должна выводить стенку за предельные отклонения по толщине стенки.
8. В поперечном сечении трубы отклонение от прямого угла не должно превышать +/- 1,5°.
9. Кривизна труб не должна превышать 2 мм на 1 м длины.
По требованию потребителя трубы изготовляют без правки, при этом нормы по кривизне не регламентируются.
10. (Исключен, Изм. N 1).
11. Технические требования должны соответствовать ГОСТ 13663.
