Постановлением Государственного
комитета СССР по стандартам
от 8 октября 1987 г. N 3852
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТЕРИЛИЗАТОРЫ МЕДИЦИНСКИЕ ПАРОВЫЕ И ВОЗДУШНЫЕ
СИМВОЛЫ ОБСЛУЖИВАНИЯ
Air and steam medical sterilizers. Symbols of maintenance
ГОСТ 27437-87
(СТ СЭВ 5847-86)
Список изменяющих документов Госстандарта СССР от 30.01.1989 N 141) |
ОКП 94 5120
Дата введения
1 июля 1988 года
1. РАЗРАБОТАН И ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления СССР
ИСПОЛНИТЕЛИ: Б.Я. Рабенький (руководитель темы), В.Э. Карпович, Н.Б. Байкова, Н.В. Гладкова
Постановлением Государственного комитета СССР по стандартам от 08.10.87 N 3852 стандарт Совета Экономической Взаимопомощи СТ СЭВ 5847-86 "Стерилизаторы медицинские паровые и воздушные. Символы обслуживания" введен в действие непосредственно в качестве государственного стандарта СССР с 01.07.88
2. Срок первой проверки - 1997 г., периодичность проверки - 10 лет
Настоящий стандарт распространяется на паровые и воздушные стерилизаторы, применяемые в медицине, и устанавливает символы, заменяющие надписи на устройствах управления и регулирования, а также в местах сигнализации фазы времени процесса стерилизации.
Стандарт не распространяется на паровые стерилизаторы, поставленные на производство до 01.07.87 <*>.
(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 30.01.1989 N 141)
--------------------------------
<*> Срок действия ограничения - до 01.01.91.
(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 30.01.1989 N 141)
1.1. Символы следует располагать непосредственно на органах управления и регулирования, к которым они относятся, или около них так, чтобы было очевидно их однозначное отношение к отдельным устройствам.
1.2. Номинальные размеры а символов должны соответствовать следующим значениям 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0 мм.
1.3. Изображение символов следует выполнять путем пропорционального изменения размеров изображений, вычерченных на образцовых листах с номинальным размером а, равным 50 мм, в соответствии с черт. 1 - 41 и приложением 1.
1.4. Символы должны быть контрастными фону и выполнены на одноцветной основе. Не допускается применять символы такого цвета, который применяется для знаков безопасности на данном устройстве.
2.1. Символы следует наносить на пульт управления стерилизатора.
Перечень символов обслуживания с указанием порядковых номеров приведен в приложении 2.
Таблица графических изображений символов обслуживания приведена в приложении 3.
2.3. Символы применяют для обозначения в конструкторской и сопроводительной эксплуатационной документации.
2.3.1. Символ "автоматический режим работы" применяют для обозначения органа управления, индикации включения автоматического режима.
Размеры символа: высота - 1,14а; ширина - 1,14 а.
2.3.2. Символ "ручной режим работы" применяют для обозначения органа управления, индикации включения ручного режима.
Размеры символа: высота - 0,80а; ширина - 1,14 а.

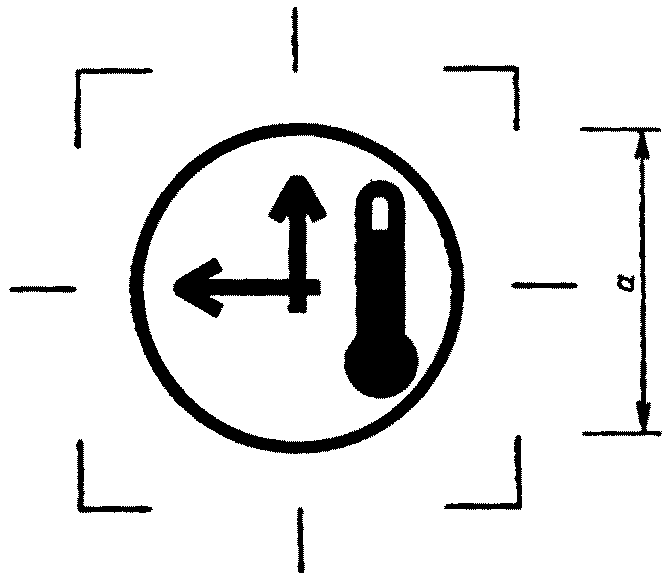

2.3.3. Символ "экспозиция стерилизации" применяют для обозначения органа управления, индикации включения фазы стерилизации.
Размеры символа: высота - а; ширина - а.

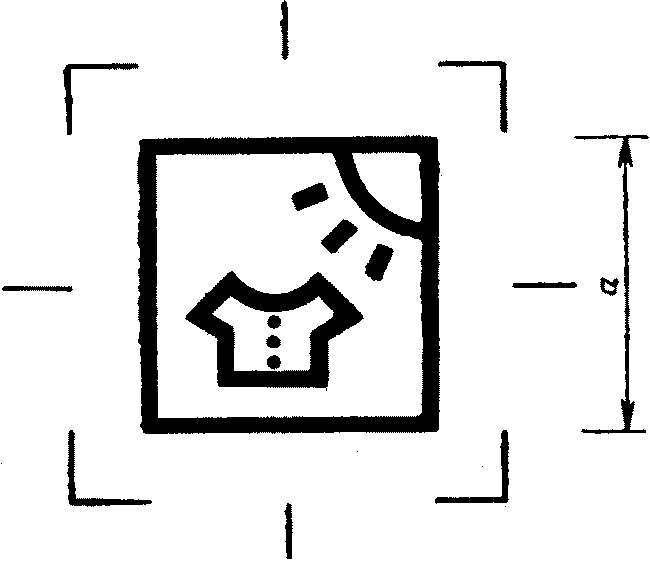

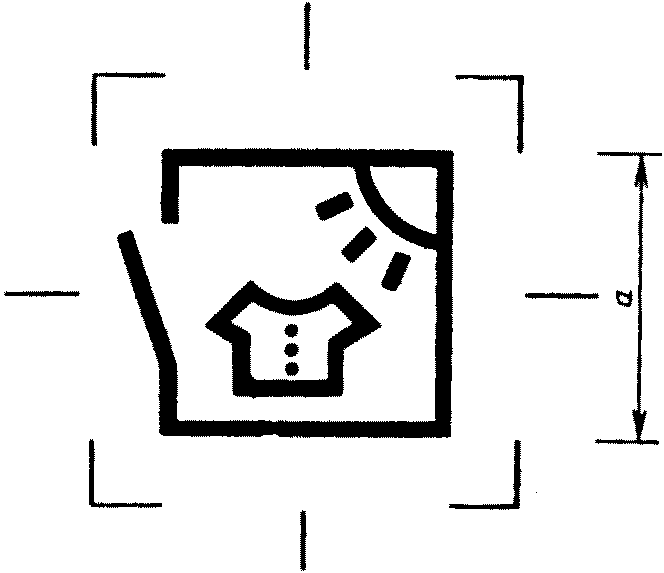

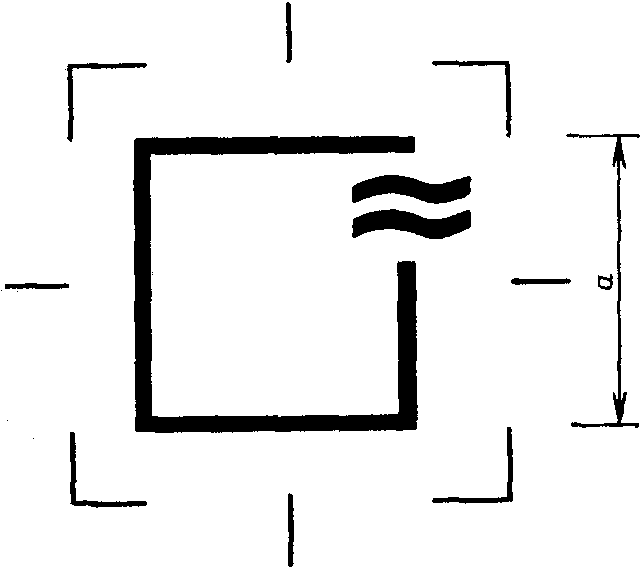

Размеры символа: высота - а; ширина - 1,1 а.
2.3.5. Символ "вакуумная сушка" применяют для обозначения органа управления, индикации включения фазы вакуумной сушки.
Размеры символа: высота - а; ширина - а.
2.3.6. Символ "давление ниже атмосферного" применяют для обозначения органа управления, индикации фазы процесса стерилизации.
Размеры символа: высота - 1,24а; ширина - а.

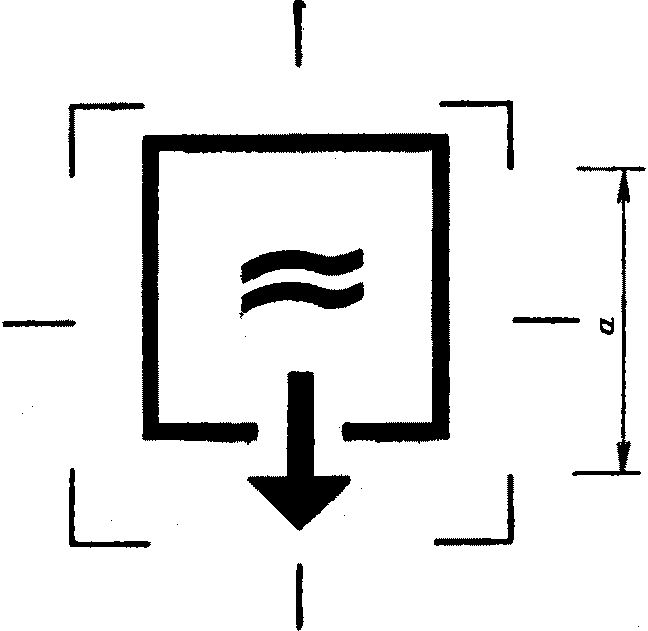

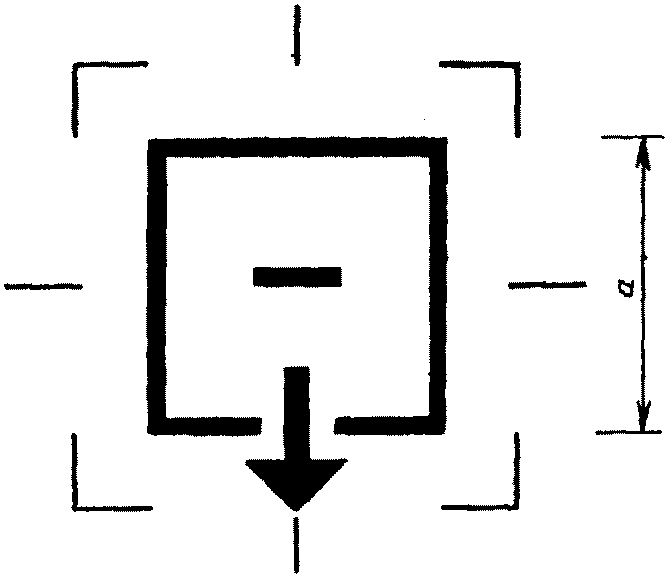

2.3.7. Символ "сброс давления" применяют для обозначения органа управления, индикации фазы сброса давления.
Размеры символа: высота - 1,24 а; ширина - а.

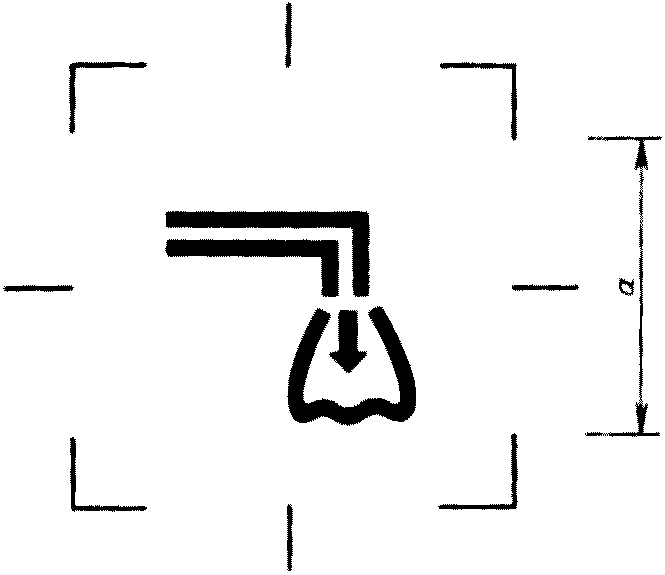

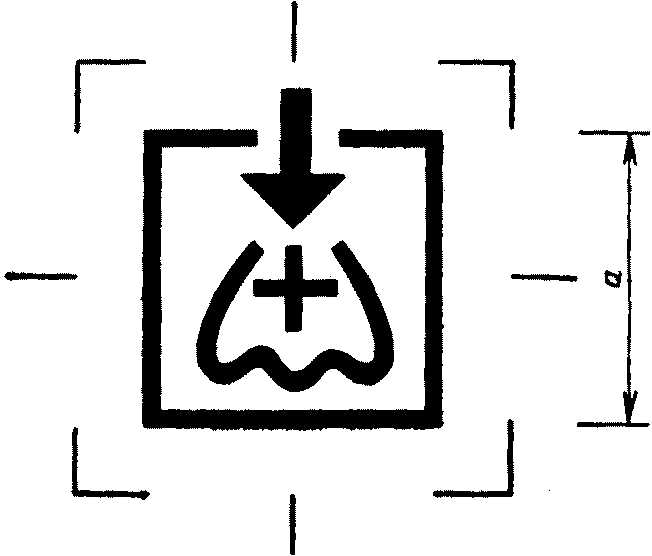

2.3.8. Символ "подвод стерилизующего агента" применяют для обозначения органа управления, индикации фазы подвода стерилизующего агента.
Размеры символа: высота - 1,16а; ширина - а.
2.3.9. Символ "удаление воздуха" применяют для обозначения органа управления, индикации фазы удаления воздуха.
Размеры символа: высота - 1,24а; ширина - а.
2.3.10. Символ "пульсирующая откачка" применяют для обозначения органа управления, индикации включения фазы пульсирующей откачки.
Размеры символа: высота - 1,24 а; ширина - а.

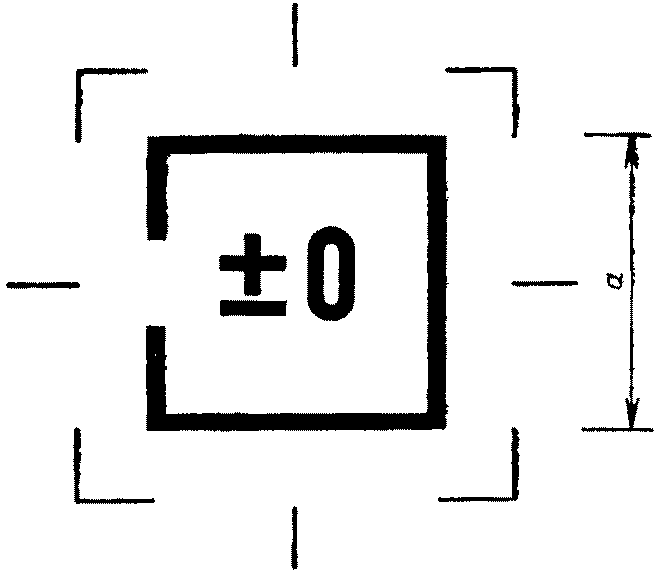

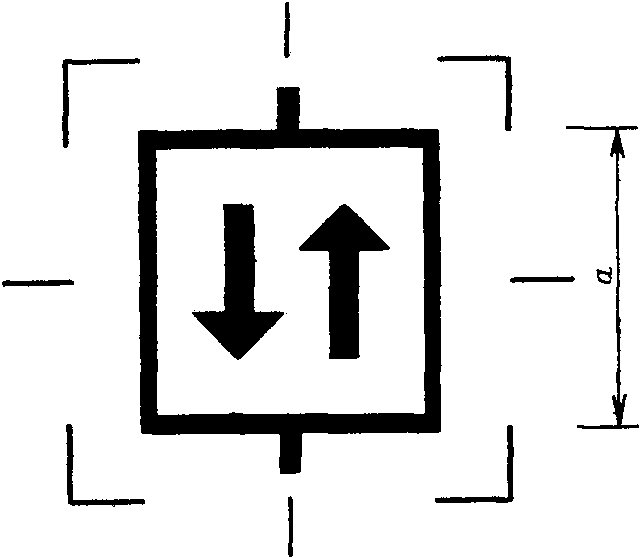

2.3.11. Символ "выравнивание давления до атмосферного" применяют для обозначения органа управления, индикации фазы выравнивания давления в стерилизационной камере.
Размеры символа: высота - а; ширина - а.

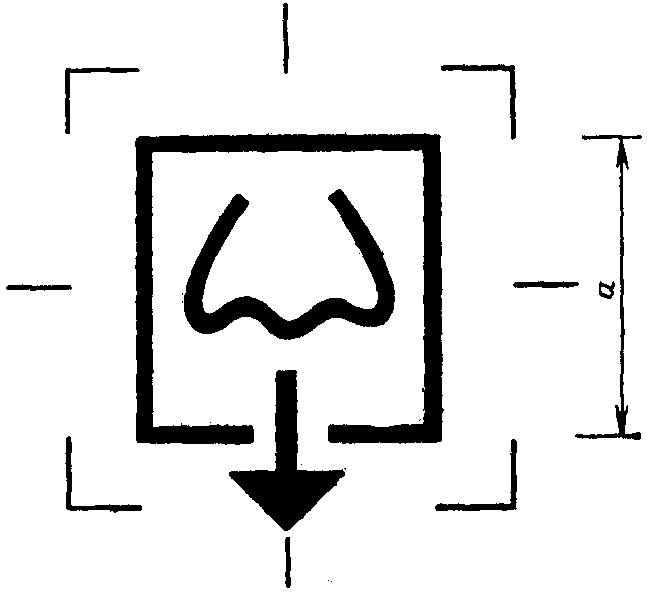

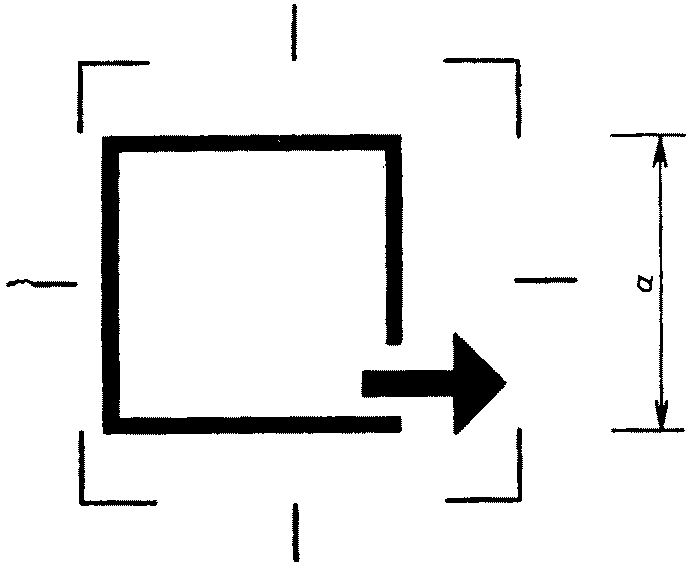

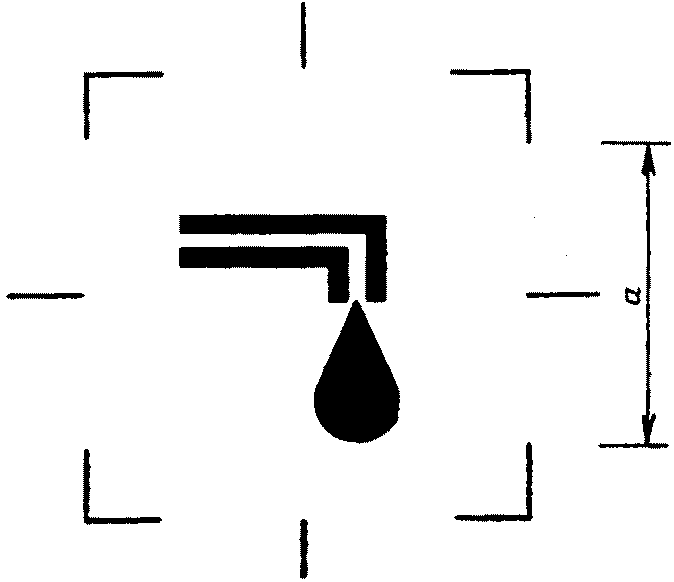

Размеры символа: высота - а; ширина - 1,34 а.

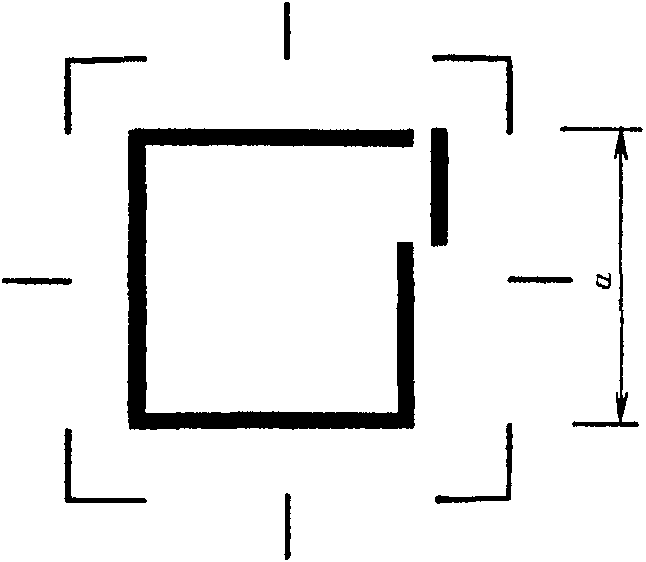

2.3.13. Символ "дверь может быть открыта" применяют для индикации момента возможности открытия двери.
Размеры символа: высота - 1,1 а; ширина - а.

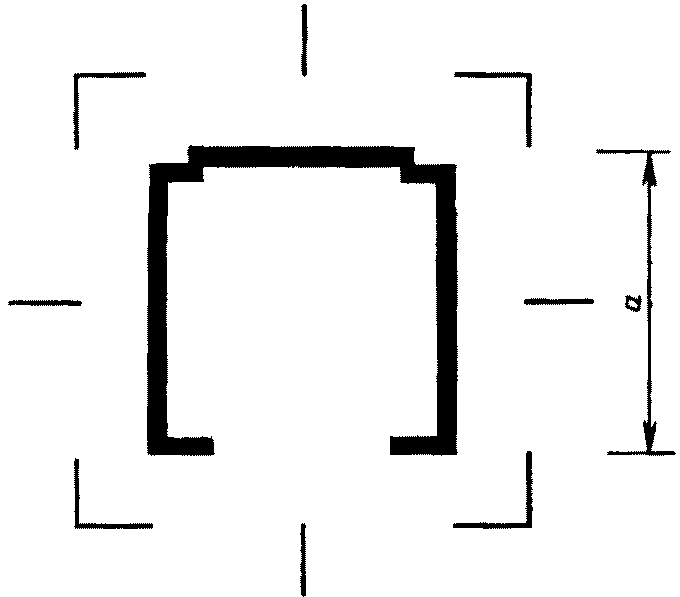

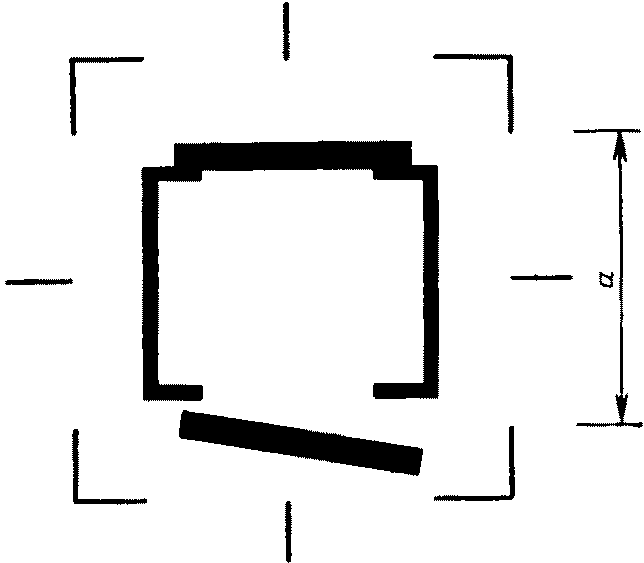

2.3.14. Символ "дверь на противоположной стороне закрыта" применяют для индикации закрытого положения противоположной двери.
Размеры символа: высота - а; ширина - а.

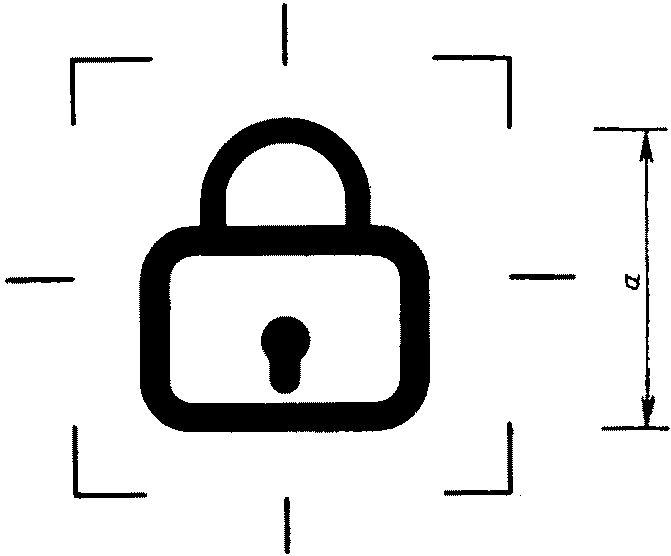

2.3.15. Символ "блокировка" применяют для обозначения органа управления, индикации обеспечения состояния блокировки.
Размеры символа: высота - 1,1а; ширина - а.

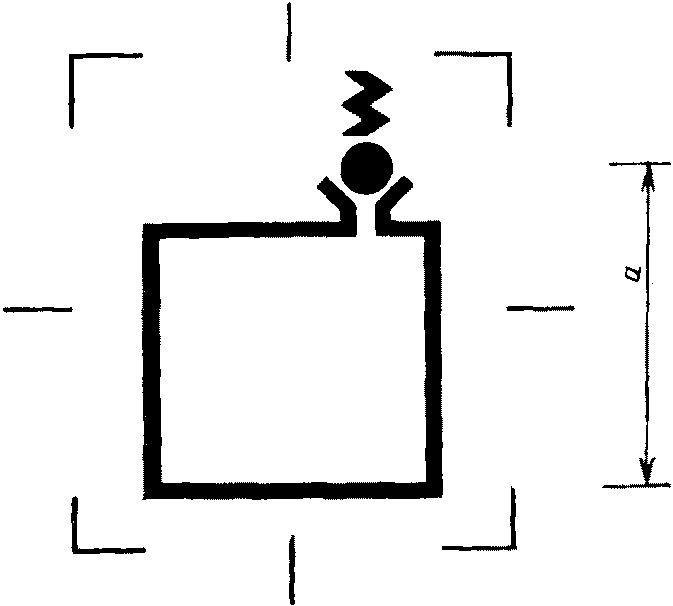

2.3.16. Символ "предохранительный клапан стерилизационной камеры" применяют для обозначения органа контроля работы предохранительного клапана.
Размеры символа: высота - 1,4а; ширина - а.

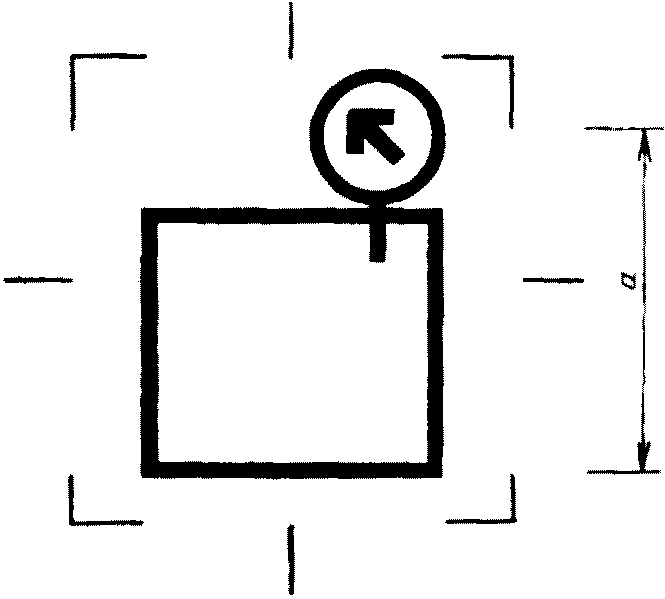

2.3.17. Символ "мановакуумметр или манометр стерилизационной камеры" применяют для обозначения места расположения прибора измерения давления в стерилизационной камере.
Размеры символа: высота - 1,36а; ширина - а.

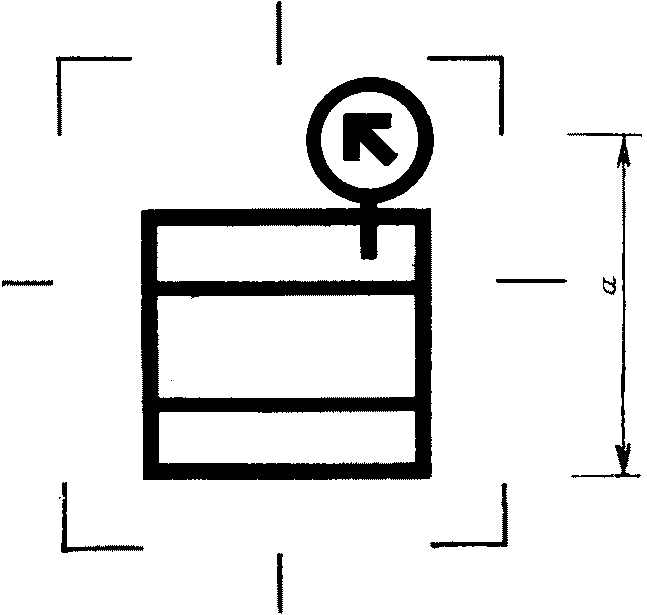

2.3.18. Символ "манометр рубашки стерилизационной камеры" применяют для обозначения места расположения прибора измерения давления в рубашке стерилизационной камеры.
Размеры символа: высота - 1,36а; ширина - а.

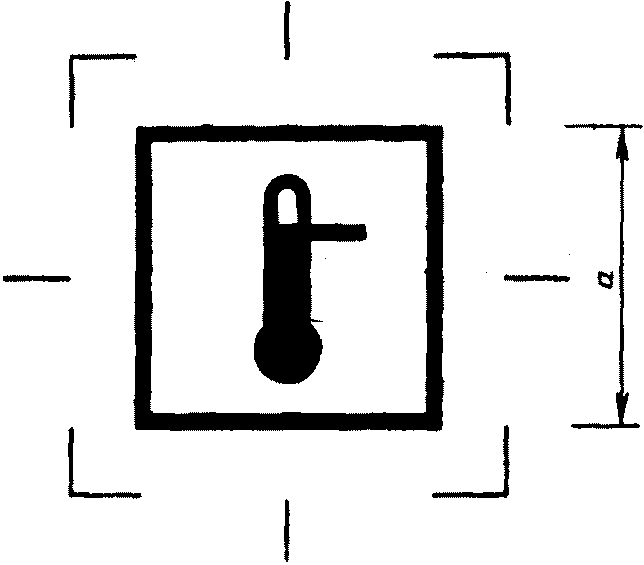

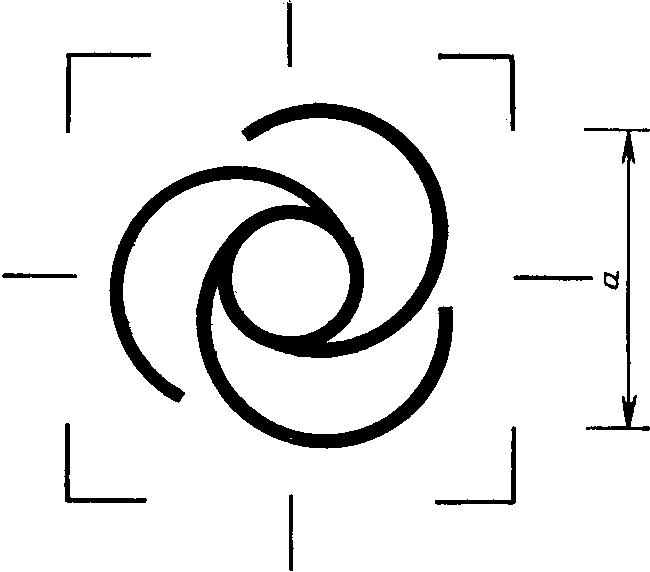

Размеры символа: высота - а; ширина - а.
2.3.20. Символ "манометр парогенератора" применяют для обозначения места расположения прибора измерения давления в парогенераторе.
Размеры символа: высота - 1,4а; ширина - а.

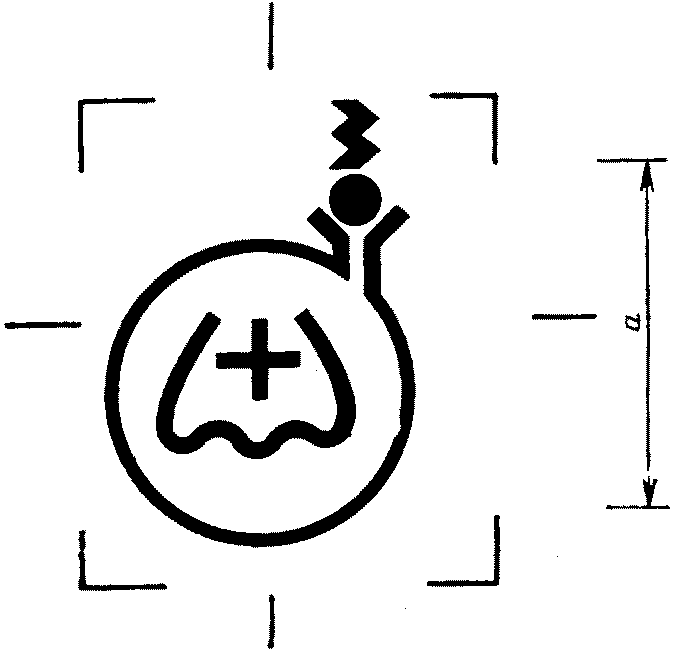

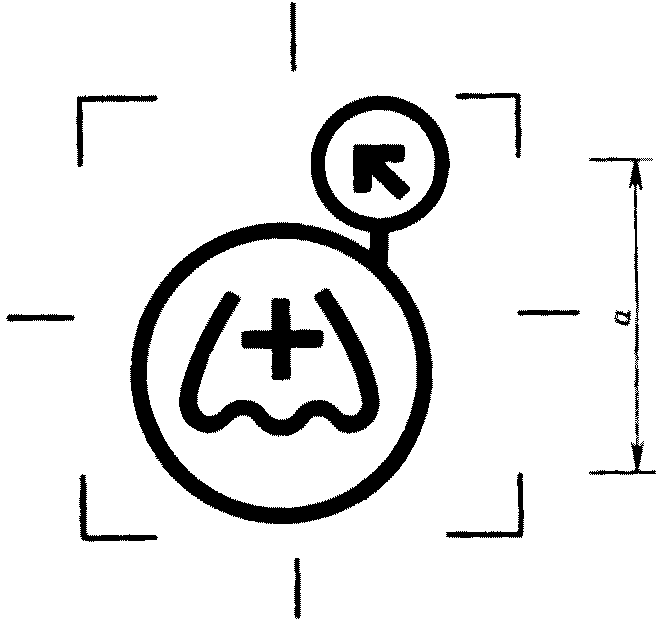

2.3.21. Символ "предохранительный клапан парогенератора" применяют для обозначения места расположения прибора - предохранительного клапана парогенератора.
Размеры символа: высота - 1,44а; ширина - а.

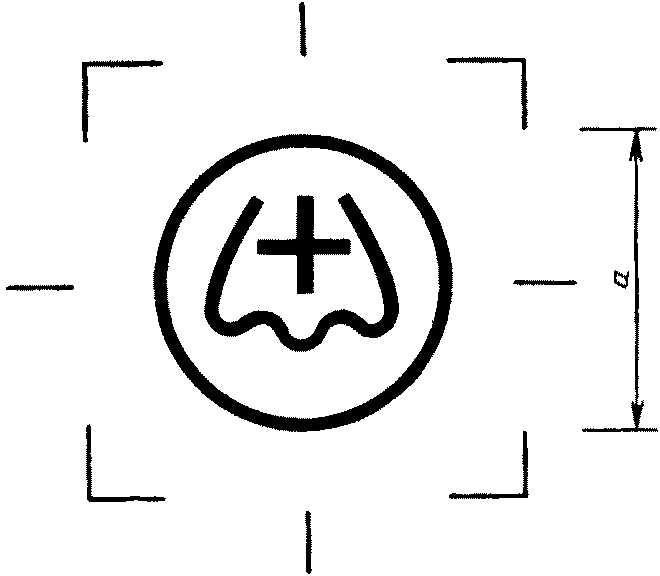

Размеры символа: высота - 1,3а; ширина - а.

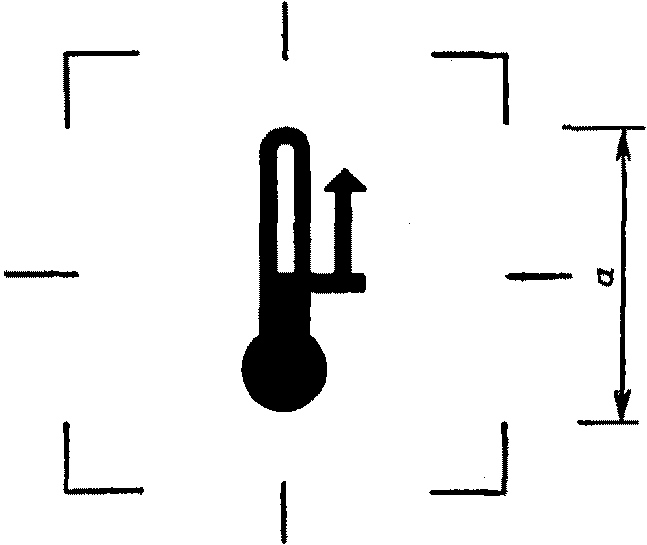

2.3.23. Символ "нагрев" применяют для обозначения органа управления, индикации включения фазы нагрева.
Размеры символа: высота - 0,96а; ширина - 0,4 а.

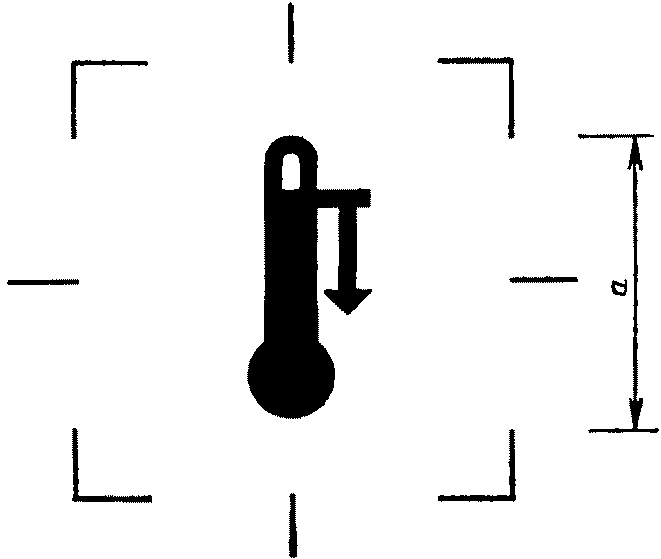

2.3.24. Символ "охлаждение" применяют для обозначения органа управления, индикации включения фазы охлаждения.
Размеры символа: высота - 0,96а; ширина - 0,4 а.
2.3.25. Символ "вентиляция закрыта" применяют для обозначения органа управления, индикации отсутствия вентиляции.
Размеры символа: высота - а; ширина - 1,08 а.
2.3.26. Символ "вентиляция открыта" применяют для обозначения органа управления, индикации наличия вентиляции.
Размеры символа: высота - а; ширина - 1,14 а.

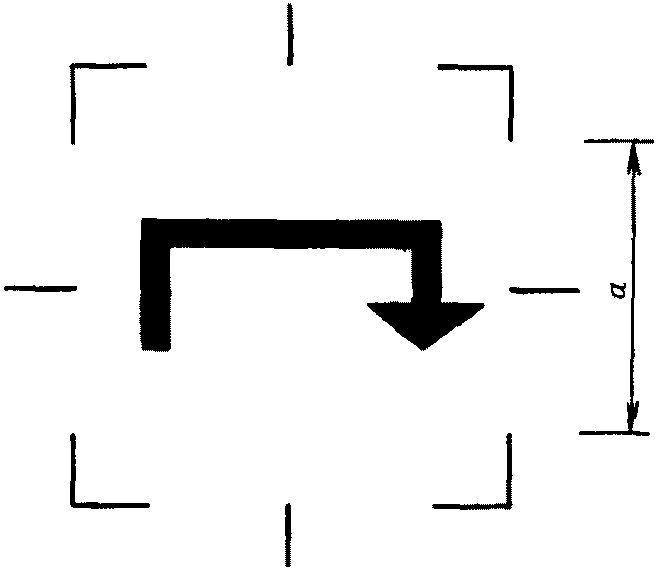

2.3.27. Символ "шаговое перемещение" применяют для обозначения органа управления, индикации шагового перемещения.
Размеры символа: высота - 0,44а; ширина - 1,16 а.

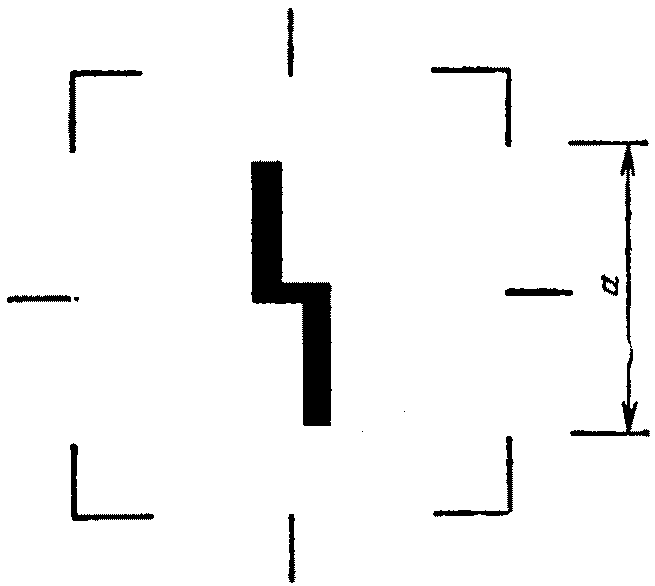

Размеры символа: высота - 0,88а; ширина - 0,24 а.

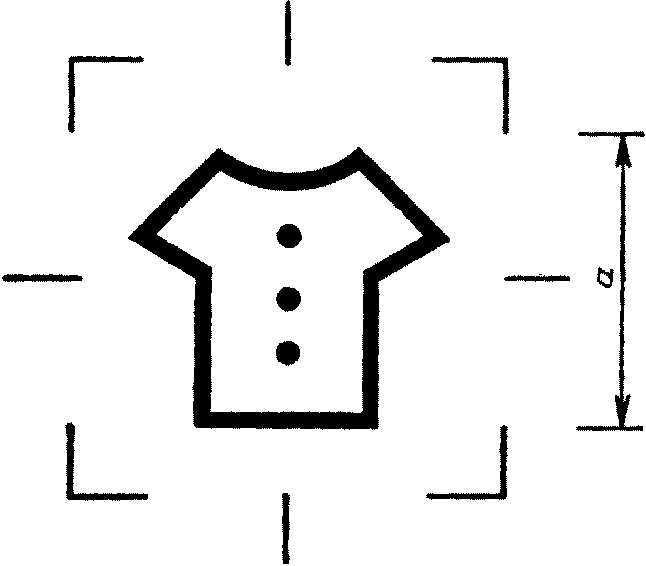

2.3.29. Символ "стерилизация текстиля" применяют для обозначения органа управления, индикации цикла стерилизации текстиля.
Размеры символа: высота - 0,94а; ширина - 1,1 а.

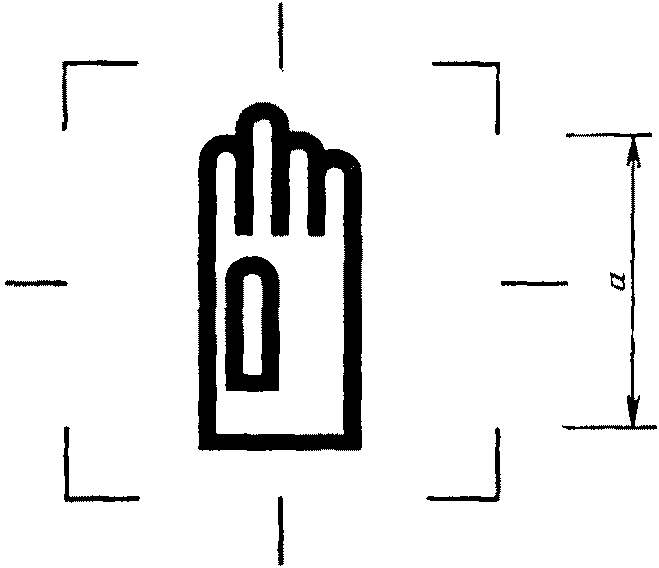

2.3.30. Символ "стерилизация перчаток и резинового материала" применяют для обозначения органа управления, индикации цикла стерилизации перчаток и резинового материала.
Размеры символа: высота - 1,2а; ширина - 0,54 а.

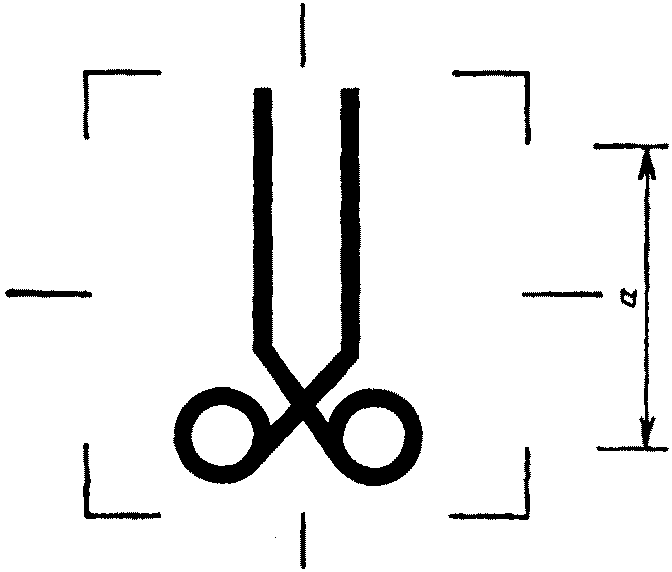

2.3.31. Символ "стерилизация хирургического инструмента" применяют для обозначения органа управления, индикации включения цикла стерилизации хирургического инструмента.
Размеры символа: высота - 1,3а; ширина - 0,8 а.
2.3.32. Символ "стерилизация хирургического инструмента и текстиля" применяют для обозначения органа управления, индикации включения цикла стерилизации хирургического инструмента и текстиля.
Размеры символа: высота - 1,3а; ширина - 0,9 а.

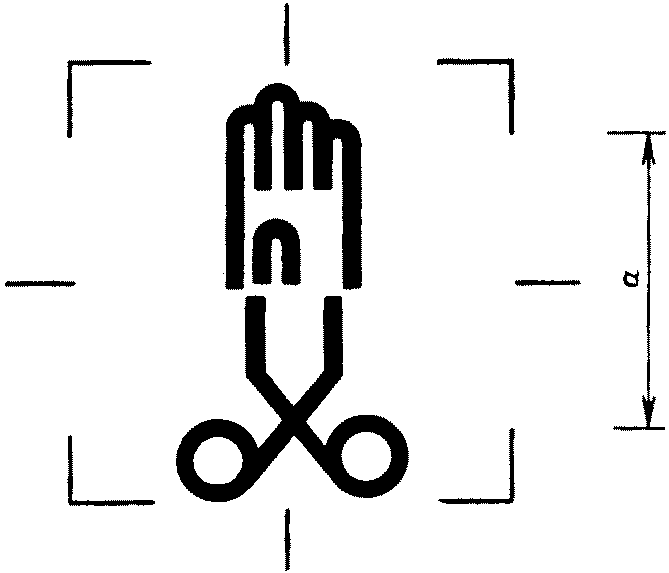

2.3.33. Символ "стерилизация хирургического инструмента и перчаток" применяют для обозначения органа управления, индикации включения цикла стерилизации хирургического инструмента и перчаток.
Размеры символа: высота - 1,3а; ширина - 0,9 а.

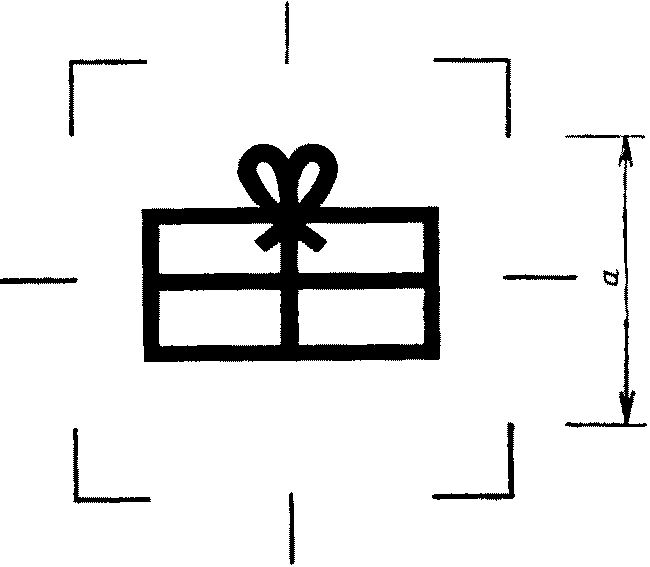

2.3.34. Символ "стерилизация упакованного материала" применяют для обозначения органа управления, индикации включения цикла стерилизации упакованного материала.
Размеры символа: высота - 0,74 а; ширина - а.

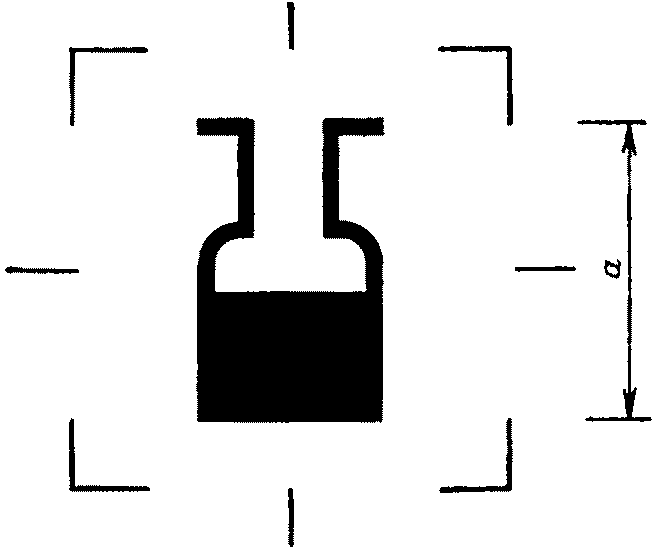

2.3.35. Символ "стерилизация растворов в негерметичной стеклянной таре" применяют для обозначения органа управления, индикации включения цикла стерилизации растворов в негерметичной таре.
Размеры символа: высота - а; ширина - 0,6 а.

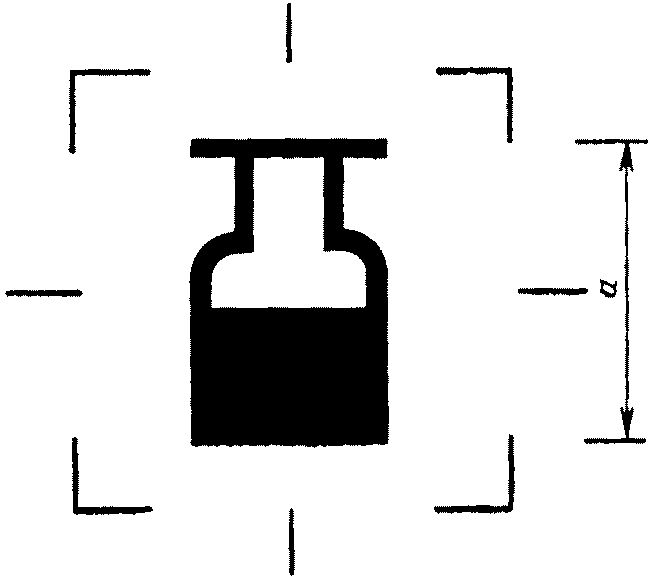

2.3.36. Символ "стерилизация растворов в герметичной стеклянной таре" применяют для обозначения органа управления, индикации включения цикла стерилизации растворов в герметичной таре.
Размеры символа: высота - а; ширина - 0,6 а.

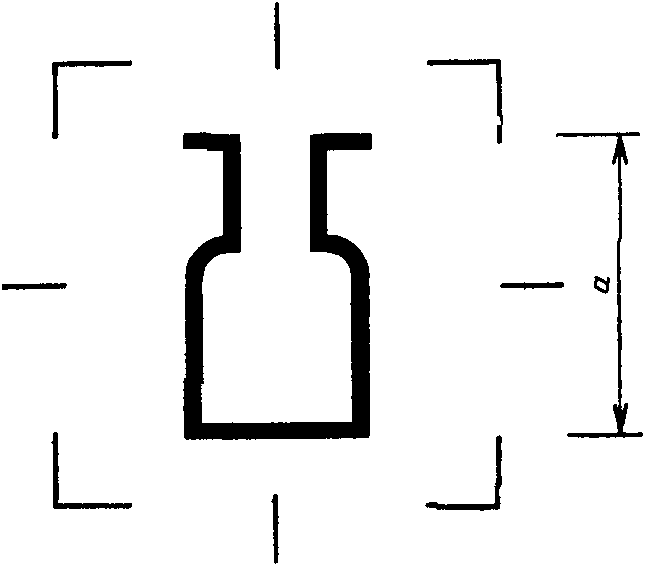

2.3.37. Символ "стерилизация бутылок и лабораторного стекла" применяют для обозначения органа управления, индикации включения цикла стерилизации бутылок и лабораторного стекла.
Размеры символа: высота - а; ширина - 0,6 а.
2.3.38. Символ "выбираемая программа - спецпрограмма" применяют для обозначения органа управления, индикации включения спецпрограммы процесса стерилизации.
Размеры символа: высота - 1,12а; ширина - 1,12 а.
Размеры символа: высота - 0,64а; ширина - 0,64 а.
Размеры символа: высота - 0,7а; ширина - 0,84 а.

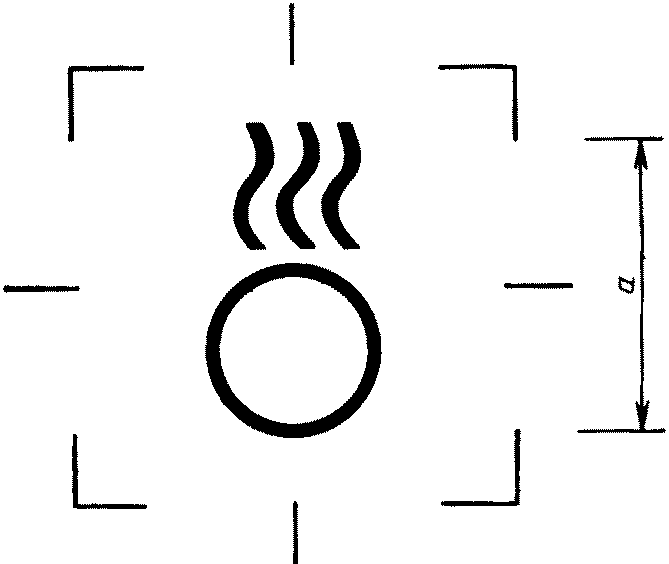

Размеры символа: высота - 1,16а; ширина - 0,6 а.
3.1. Репродукцию символов следует осуществлять с образцовых листов формата А4 в соответствии с черт. 1 - 41.
3.2. Толщина линий символа на образцовом листе должна быть 2 мм.
Для лучшего оптического восприятия допускается толщина линий и отдельных его элементов до 4 мм.
3.3. Зазор между линиями символа должен быть не менее полуторакратной толщины линий.
3.4. Угол стрелки должен быть 60°; допускается 90°.
Острие стрелки следует выполнять в виде заполненного треугольника. Допускается исполнение стрелки без треугольника.
Обязательное

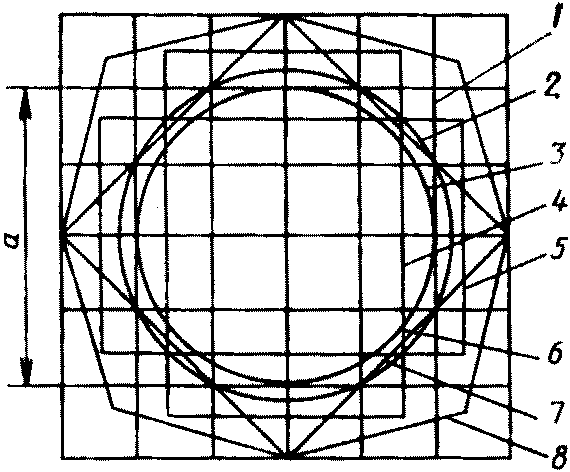

Основное изображение должно состоять из восьми взаимосвязанных геометрических фигур, вписанных в сетку со стороной квадрата 12,5 мм.
1 - основной квадрат со стороной, равной 50 мм. Данный
размер является номинальным размером а оригинала символа;
2 - основная окружность диаметром, равным 56 мм;
3 - окружность, вписанная в основной квадрат 1; 4 - квадрат,
вписанный в окружность 2; 5, 6 - взаимно перпендикулярные
прямоугольники, каждый площадью, равной площади основного
квадрата 1; 7 - квадрат, образованный отрезками, проходящими
через точки пересечения основного квадрата 1 и основной
окружности 2. Данный квадрат определяет наибольшую высоту
и ширину символа; 8 - восьмиугольник, описанный
вокруг квадрата 7 и образованный линиями, проходящими
под углом 30° к сторонам квадрата
Черт. 42
Справочное
4 Сушка
12 Слив
15 Блокировка
23 Нагрев
24 Охлаждение
28 Авария
35 Стерилизация растворов в негерметичной стеклянной таре
36 Стерилизация растворов в герметичной стеклянной таре
39 Вода
40 Пар
Справочное
 |  |  |  |  |
 |  |  |  |  |
 |  |  |  |  |
 |  |  |  |  |
 |  |  |  |  |
 |  |  |  |  |
 |  |  |  |  |
 |  |  |  |  |
 | ||||
