ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ ФУНДАМЕНТНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Foundation bolts. Design and dimensions
ГОСТ 24379.1-80
ОКП 12 8100
Постановлением Государственного комитета СССР по делам строительства от 26 августа 1980 г. N 133 срок введения установлен с 01.01.1982.
Переиздание. Май 1991 г.
Настоящий стандарт распространяется на фундаментные болты (в дальнейшем болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0-80, предназначенные для крепления строительных конструкций и оборудования.
Стандарт соответствует СТ СЭВ 144-75 и СТ СЭВ 177-75 в части, касающейся предельных отклонений размеров, и СТ СЭВ 181-75 и СТ СЭВ 182-75 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.
1.1. Типы, конструкция и основные размеры болтов должны соответствовать указанным в табл. 1 и на черт. 1.
Таблица 1
───────┬──────────┬────────────────────────────┬──────────────────
Тип │Исполнение│ Наименование болта │ Номинальный
болта │ │ │диаметр резьбы, мм
───────┼──────────┼────────────────────────────┼──────────────────
1 │ 1 │Болты фундаментные изогнутые│ 12 - 48
├──────────┤ │
│ 2 │ │
───────┼──────────┼────────────────────────────┼──────────────────
2 │ 1 │Болты фундаментные │ 16 - 48
├──────────┤с анкерной плитой ├──────────────────
│ 2 │ │ 56 - 90
├──────────┤ ├──────────────────
│ 3 │ │ 100 - 140
───────┼──────────┼────────────────────────────┼──────────────────
3 │ 1 │Болты фундаментные составные│ 24 - 48
├──────────┤ ├──────────────────
│ 2 │ │ 56 - 64
───────┼──────────┼────────────────────────────┼──────────────────
4 │ 1 │Болты фундаментные съемные │ 24 - 48
├──────────┤ ├──────────────────
│ 2 │ │ 56 - 125
├──────────┤ ├──────────────────
│ 3 │ │ 56 - 100
───────┼──────────┼────────────────────────────┼──────────────────
5 │ - │Болты фундаментные прямые │ 12 - 48
───────┼──────────┼────────────────────────────┼──────────────────
6 │ 1 │Болты фундаментные │ 12 - 48
├──────────┤с коническим концом │
│ 2 │ │
├──────────┤ │
│ 3 │ │

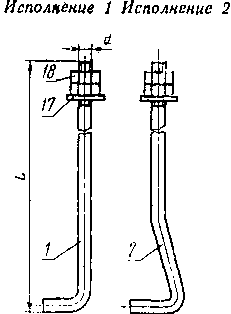

Болты фундаментные изогнутые

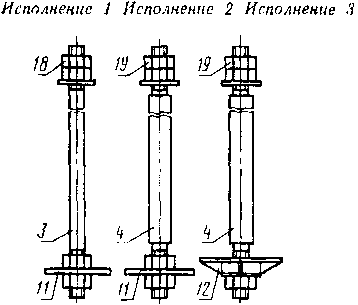

Болты фундаментные с анкерной плитой

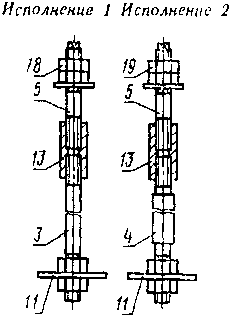

Болты фундаментные составные

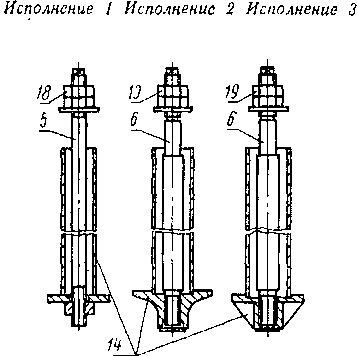

Болты фундаментные съемные
Болт фундаментный прямой

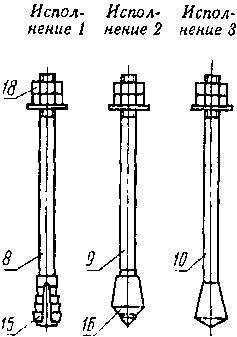

Болты фундаментные с коническим концом
--------------------------------
<*> Размеры для справок.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 10605-72 Постановлением Госстандарта России от 10.10.1995 N 524 с 1 января 1996 года введен в действие ГОСТ 10605-94. |
1 - 10 - шпилька; 11, 12 - плита анкерная; 13 - муфта;
14 - анкерная арматура; 15 - цанга разжимная; 16 - втулка
коническая; 17 - шайба; 18 - гайка по ГОСТ 5915-70;
19 - гайка по ГОСТ 10605-72.
Черт. 1
1.2. Длина болтов L и диаметр резьбы d назначаются в зависимости от длины шпилек и диаметра их резьбы.
Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы d = 20 мм, длиной L = 800 мм, со шпилькой из стали марки Ст3пс2:
БОЛТ 1.1.М20 x 800 Ст3пс2 ГОСТ 24379.1-80.
То же, болта типа 4, исполнения 2, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 1900 мм, со шпилькой из стали марки 09Г2С-6:
БОЛТ 4.2.М100 x 6 x 190009Г2С-6 ГОСТ 24379.1-80.
1.3. Общие технические условия - по ГОСТ 24379.0-80.

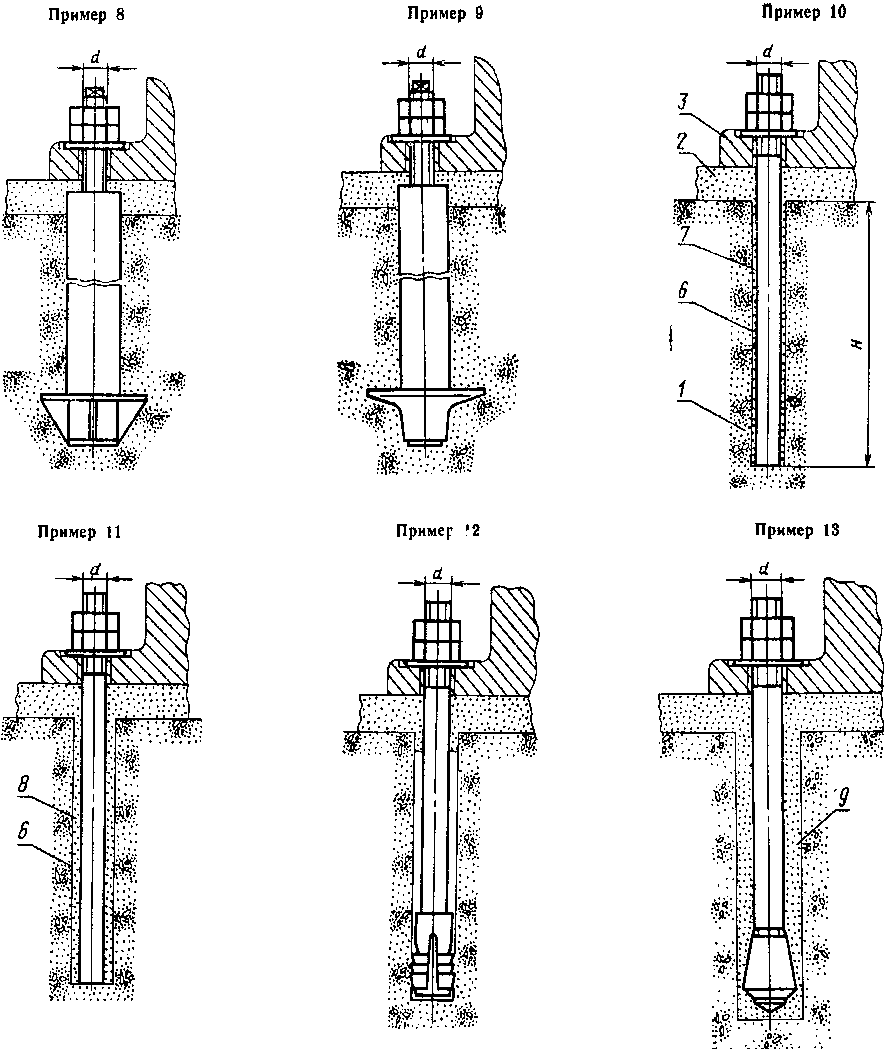

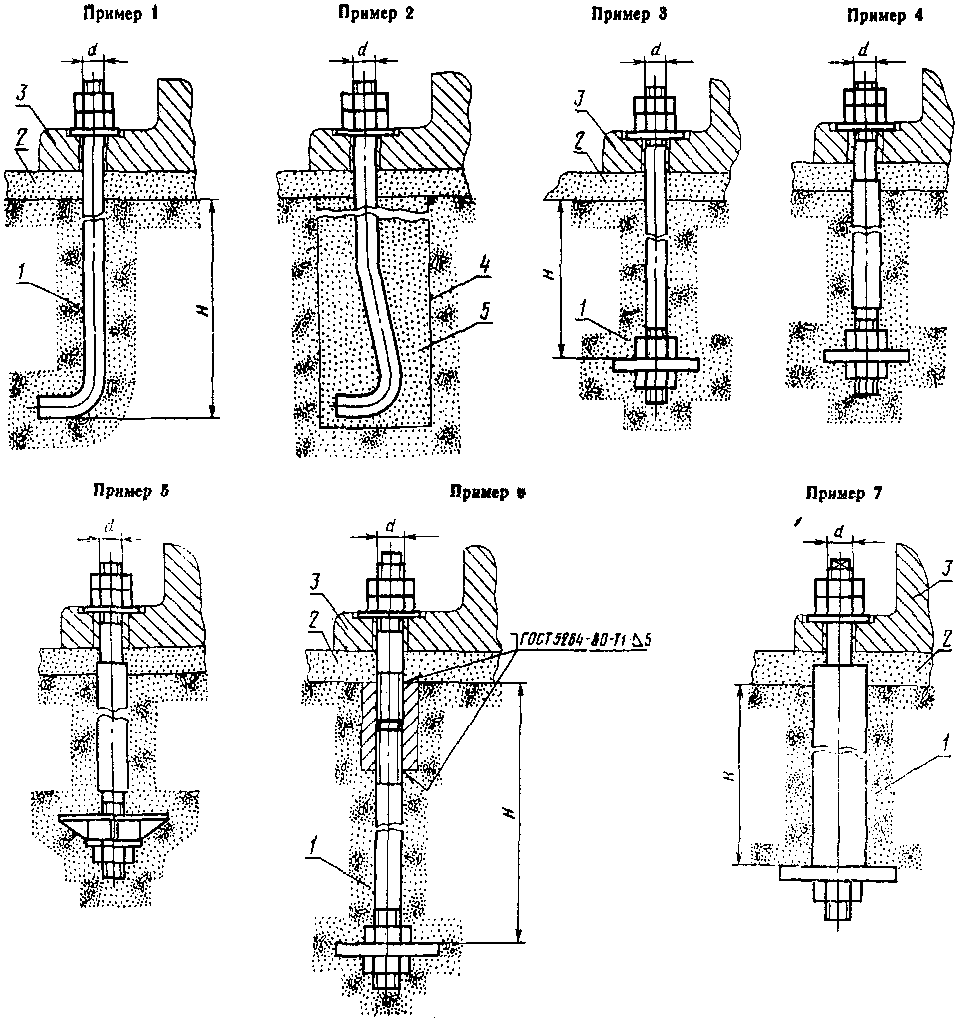

1.5. Примеры установки болтов в фундаменты приведены в Приложении 4.

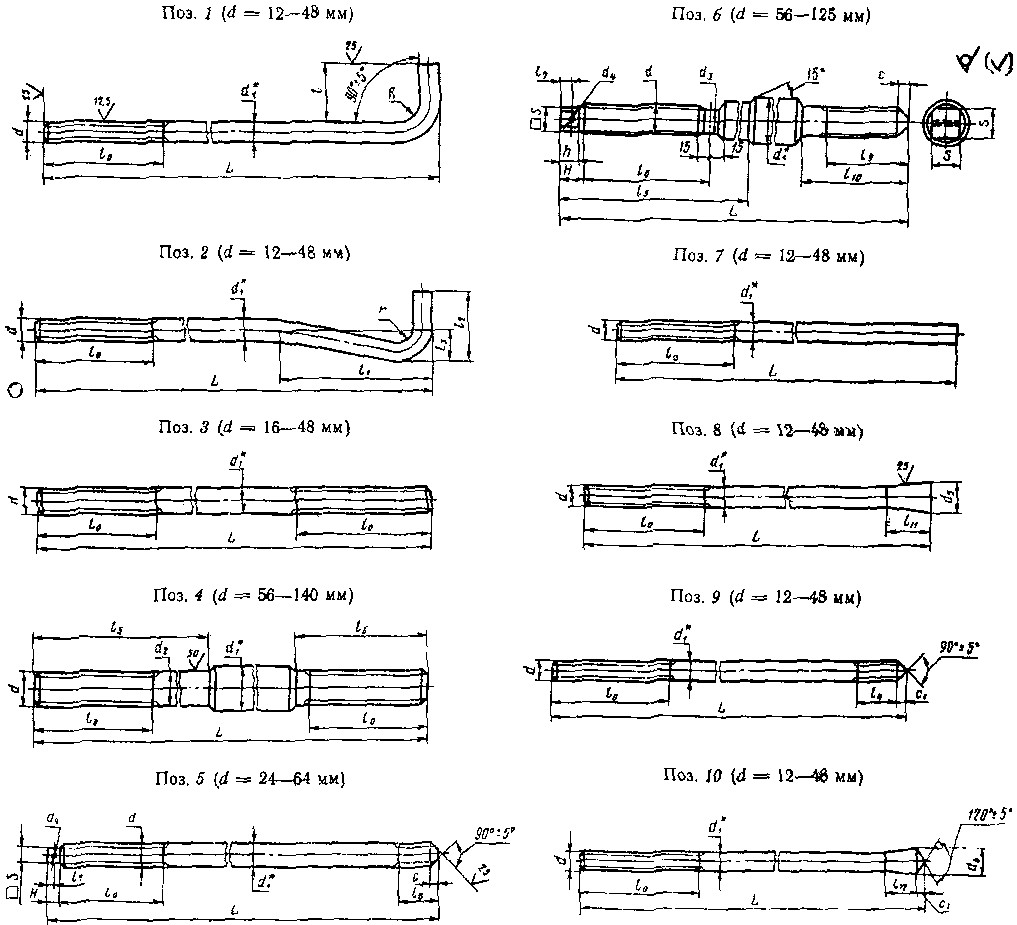

ШПИЛЬКИ (поз. 1 - 10 по черт. 1)
--------------------------------
<*> Размер для справок.
Черт. 2
мм
─────┬──────────┬───┬───┬────┬───┬──┬──┬──────┬───┬───┬───┬───┬──────┬────┬───
Номи-│Шаг резьбы│d │d │ d │d │d │d │ l │ l │l │l │l │ l │ l │l
наль-│ │ 1 │ 2 │ 3 │ 4 │ 5│ 6│ 0 │ │ 1 │ 2 │ 3 │ 4 │ 5 │ 6
ный ├─────┬────┤<*>├───┴────┼───┼──┴──┤+ IT17├───┴───┴───┴───┤+ IT17├────┴───
диа- │круп-│мел-│ │ h16 │H15│ h16 │ │ IT17 │ │ IT17
метр │ный │кий │ │ │ │ │ │ +/- ---- │ │+/- ----
резь-│ │ │ │ │ │ │ │ 2 │ │ 2
бы d │ │ │ │ │ │ │ │ │ │
─────┼─────┼────┼───┼───┬────┼───┼──┬──┼──────┼───┬───┬───┬───┼──────┼────┬───
12 │1,75 │ - │12 │ - │ - │ - │17│20│ 80 │ 40│100│50 │25 │ 24 │ - │ -
─────┼─────┤ ├───┤ │ │ ├──┼──┼──────┼───┼───┼───┼───┼──────┤ │
16 │ 2 │ │16 │ │ │ │22│26│ 90 │ 50│130│60 │30 │ 32 │ │
─────┼─────┤ ├───┤ │ │ ├──┼──┼──────┼───┼───┼───┼───┼──────┤ │
20 │ 2,5 │ │20 │ │ │ │28│32│ 100 │ 60│160│80 │40 │ 40 │ │
─────┼─────┤ ├───┤ │ ├───┼──┼──┼──────┼───┼───┼───┼───┼──────┤ │
24 │ 3 │ │24 │ │ │ 5 │34│39│ 110 │ 75│200│100│50 │ 48 │ │
─────┼─────┤ ├───┤ │ │ ├──┼──┼──────┼───┼───┼───┼───┼──────┤ │
30 │ 3,5 │ │30 │ │ │ │42│48│ 120 │ 90│250│120│60 │ 60 │ │
─────┼─────┤ ├───┤ │ ├───┼──┼──┼──────┼───┼───┼───┼───┼──────┤ │
36 │ 4 │ │36 │ │ │ 8 │50│58│ 130 │110│300│140│70 │ 73 │ │
─────┼─────┤ ├───┤ │ │ ├──┼──┼──────┼───┼───┼───┼───┼──────┤ │
42 │ 4,5 │ │42 │ │ │ │58│68│ 140 │125│350│170│85 │ 85 │ │
─────┼─────┤ ├───┤ │ │ ├──┼──┼──────┼───┼───┼───┼───┼──────┤ │
48 │ 5 │ │48 │ │ │ │68│77│ 150 │150│400│200│100│ 98 │ │
─────┼─────┤ ├───┼───┼────┼───┼──┼──┼──────┼───┼───┼───┼───┼──────┼────┼───
56 │ 5,5 │ │60 │56 │47,8│12 │- │- │ 160 │ - │ - │ - │ - │ - │400 │180
─────┼─────┤ ├───┼───┼────┼───┤ │ ├──────┤ │ │ │ │ ├────┼───
64 │ 6 │ │70 │64 │ 55 │16 │ │ │ 170 │ │ │ │ │ │500 │190
─────┼─────┼────┼───┼───┼────┼───┤ │ ├──────┤ │ │ │ │ │ ├───
72 │ - │ 6 │75 │72 │ 63 │20 │ │ │ 180 │ │ │ │ │ │ │200
─────┤ │ ├───┼───┼────┤ │ │ ├──────┤ │ │ │ │ ├────┼───
80 │ │ │85 │80 │ 71 │ │ │ │ 190 │ │ │ │ │ │600 │220
─────┤ │ ├───┼───┼────┼───┤ │ ├──────┤ │ │ │ │ ├────┼───
90 │ │ │95 │90 │ 81 │25 │ │ │ 210 │ │ │ │ │ │800 │230
─────┤ │ ├───┼───┼────┤ │ │ ├──────┤ │ │ │ │ ├────┼───
100 │ │ │105│100│ 91 │ │ │ │ 230 │ │ │ │ │ │1000│250
─────┤ │ ├───┼───┼────┤ │ │ ├──────┤ │ │ │ │ │ ├───
110 │ │ │120│110│101 │ │ │ │ 240 │ │ │ │ │ │ │260
─────┤ │ ├───┼───┼────┼───┤ │ ├──────┤ │ │ │ │ │ ├───
125 │ │ │130│125│116 │30 │ │ │ 250 │ │ │ │ │ │ │270
─────┤ │ ├───┼───┼────┼───┤ │ ├──────┤ │ │ │ │ │ ├───
140 │ │ │145│140│ - │- │ │ │ 270 │ │ │ │ │ │ │280
--------------------------------
Продолжение табл. 2
мм
───────┬──────────┬──┬───┬───┬───┬───┬───┬─────┬──┬──┬──┬───┬──┬──
Номи- │ Шаг │l │l │l │l │l │l │ S │H │h │c │c │R │r
нальный│ резьбы │ 7│ 8 │ 9 │ 10│ 11│ 12│ h15 │ │ │ │ 1 │ │
диаметр├─────┬────┼──┴───┴───┴───┴───┴───┤ ├──┴──┴──┴───┤ │
резьбы │круп-│мел-│ IT17 │ │ IT18 │ │
d │ный │кий │ +/- ---- │ │+/- ---- │ │
│ │ │ 2 │ │ 2 │ │
───────┼─────┼────┼──┬───┬───┬───┬───┬───┼─────┼──┬──┬──┬───┼──┼──
12 │1,75 │ - │- │ - │ - │ - │30 │20 │ - │- │- │- │ 6 │12│8
───────┼─────┤ │ │ │ │ ├───┼───┤ │ │ │ ├───┼──┼──
16 │ 2 │ │ │ │ │ │36 │28 │ │ │ │ │ 9 │16│10
───────┼─────┤ │ │ │ │ ├───┼───┤ │ │ │ ├───┼──┤
20 │ 2,5 │ │ │ │ │ │48 │34 │ │ │ │ │ 9 │20│
───────┼─────┤ ├──┼───┤ │ ├───┼───┼─────┼──┤ ├──┼───┼──┼──
24 │ 3 │ │7 │65 │ │ │60 │41 │ 17 │16│ │9 │11 │24│20
───────┼─────┤ │ ├───┤ │ ├───┼───┼─────┤ │ ├──┼───┼──┤
30 │ 3,5 │ │ │75 │ │ │73 │50 │ 19 │ │ │12│14 │30│
───────┼─────┤ ├──┼───┤ │ ├───┼───┼─────┼──┤ │ ├───┼──┼──
36 │ 4 │ │10│90 │ │ │85 │63 │ 24 │20│ │ │17 │36│30
───────┼─────┤ │ ├───┤ │ ├───┼───┼─────┤ │ ├──┼───┼──┤
42 │ 4,5 │ │ │100│ │ │95 │71 │ 27 │ │ │15│20 │42│
───────┼─────┤ ├──┼───┤ │ ├───┼───┼─────┼──┤ ├──┼───┼──┼──
48 │ 5 │ │12│115│ │ │120│82 │ 32 │25│ │18│22 │48│40
───────┼─────┤ ├──┼───┼───┼───┼───┼───┼─────┼──┼──┼──┼───┼──┼──
56 │ 5,5 │ │16│130│120│180│ - │ - │ 41 │30│25│20│ - │- │
───────┼─────┤ ├──┼───┼───┼───┤ │ ├─────┼──┼──┼──┤ │ │
64 │ 6 │ │20│150│135│200│ │ │ 46 │40│35│25│ │ │
───────┼─────┼────┤ ├───┼───┼───┤ │ ├─────┤ │ ├──┤ │ │
72 │ - │ 6 │ │ - │155│240│ │ │ 50 │ │ │30│ │ │
───────┤ │ │ │ │ │ │ │ ├─────┤ │ │ │ │ │
80 │ │ │ │ │ │ │ │ │ 55 │ │ │ │ │ │
───────┤ │ ├──┤ ├───┼───┤ │ ├─────┼──┼──┼──┤ │ │
90 │ │ │25│ │180│280│ │ │ 65 │50│45│35│ │ │
───────┤ │ │ │ ├───┼───┤ │ ├─────┤ │ ├──┤ │ │
100 │ │ │ │ │200│300│ │ │ 75 │ │ │40│ │ │
───────┤ │ │ │ ├───┼───┤ │ ├─────┤ │ │ │ │ │
110 │ │ │ │ │220│340│ │ │ 85 │ │ │ │ │ │
───────┤ │ ├──┤ ├───┼───┤ │ ├─────┼──┼──┼──┤ │ │
125 │ │ │30│ │240│370│ │ │ 95 │60│55│45│ │ │
───────┤ │ ├──┤ ├───┼───┤ │ ├─────┼──┼──┼──┤ │ │
140 │ │ │- │ │ - │ - │ │ │ - │- │- │- │ │ │
Пример условного обозначения шпильки поз. 1, диаметром резьбы d = 20 мм, длиной L = 800 мм, из стали марки Ст3пс2:
ШПИЛЬКА 1.М20 x 800 Ст3пс2 ГОСТ 24379.1-80.
То же, поз. 4, диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 3150 мм, из стали марки 09Г2С-6:
ШПИЛЬКА 4.М100 x 6 x 315009Г2С-6 ГОСТ 24379.1-80.
ИС МЕГАНОРМ: примечание. Приказом Росстандарта от 22.11.2012 N 1020-ст ГОСТ 25347-82 признавался утрачивающим силу на территории Российской Федерации с 1 июля 2014 года в связи с введением в действие ГОСТ Р 55147-2012. Однако, Приказом Росстандарта от 19.12.2012 N 1938-ст приостановлено введение в действие с 1 июля 2014 года национального стандарта Российской Федерации ГОСТ Р 55147-2012 до разработки межгосударственного стандарта взамен ГОСТ 25347-82. |
2.2. Предельные отклонения размеров - по ГОСТ 25347-82 и ГОСТ 25348-82.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004. |
2.3. Резьба - по ГОСТ 24705-81, поле допуска 8g - по ГОСТ 16093-81.
2.4. Размеры сбегов резьбы и фасок - по ГОСТ 10549-80.
2.6. Допускается по соглашению между потребителем и предприятием-изготовителем изготовление шпилек другой длины.
3.1. Конструкция и размеры анкерных плит (поз. 11) должны соответствовать указанным на черт. 3 и в табл. 3, плит (поз. 12) - на черт. 4 и в табл. 4.

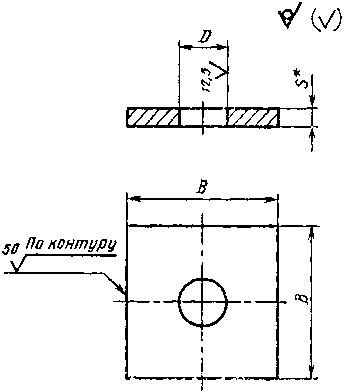

ПЛИТА АНКЕРНАЯ (поз. 11 по черт. 1)
--------------------------------
<*> Размер для справок.
Черт. 3
Размеры, мм
───────────────────┬────────┬───────────┬─────────┬───────────────
Номинальный диаметр│ D │ B │ s <*> │ Теоретическая
резьбы шпильки d │ H17 │ IT17 │ │масса плиты, кг
│ │ +/- ---- │ │
│ │ 2 │ │
───────────────────┼────────┼───────────┼─────────┼───────────────
16 │ 22 │ 65 │ 14 │ 0,42
20 │ 26 │ 80 │ 16 │ 0,74
24 │ 32 │ 100 │ 18 │ 1,30
30 │ 38 │ 120 │ 20 │ 2,08
36 │ 45 │ 150 │ 20 │ 3,28
42 │ 50 │ 170 │ 25 │ 5,29
48 │ 60 │ 190 │ 28 │ 7,31
56 │ 66 │ 220 │ 32 │ 11,21
64 │ 74 │ 260 │ 36 │ 17,80
72 │ 82 │ 300 │ 40 │ 26,41
80 │ 90 │ 320 │ 45 │ 33,70
90 │ 100 │ 360 │ 50 │ 47,50
--------------------------------

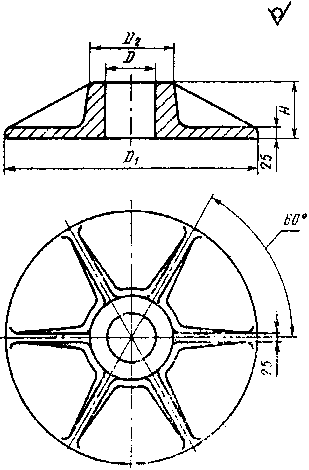

ПЛИТА АНКЕРНАЯ (поз. 12 по черт. 1)
Черт. 4
Размеры, мм
──────────────┬────────┬────────┬────────┬───────┬────────────────
Номинальный │ D │ D │ D │ H │ Теоретическая
диаметр резьбы│ │ 1 │ 2 │ │масса плиты, кг
шпильки d │ │ │ │ │
──────────────┼────────┼────────┼────────┼───────┼────────────────
100 │ 135 │ 625 │ 220 │ 130 │ 94,27
110 │ 145 │ 650 │ 230 │ 135 │ 100,32
125 │ 165 │ 675 │ 240 │ 135 │ 106,70
140 │ 185 │ 700 │ 290 │ 145 │ 125,50
Пример условного обозначения анкерной плиты (поз. 11), размером B = 150 мм:
ПЛИТА 150 ГОСТ 24379.1-80.
То же, поз. 12, наружным диаметром
= 625 мм:
= 625 мм:ПЛИТА 625 ГОСТ 24379.1-80.
ИС МЕГАНОРМ: примечание. Приказом Росстандарта от 22.11.2012 N 1020-ст ГОСТ 25347-82 признавался утрачивающим силу на территории Российской Федерации с 1 июля 2014 года в связи с введением в действие ГОСТ Р 55147-2012. Однако, Приказом Росстандарта от 19.12.2012 N 1938-ст приостановлено введение в действие с 1 июля 2014 года национального стандарта Российской Федерации ГОСТ Р 55147-2012 до разработки межгосударственного стандарта взамен ГОСТ 25347-82. |
3.2. Предельные отклонения размеров - по ГОСТ 25347-82.
3.3. Отливку выполнять по 3-му классу точности ГОСТ 26645-85.
3.4. Формовочные уклоны - по ГОСТ 3212-80.
3.5. Литейные радиусы - 5 мм.
3.6. Параметры шероховатости поверхностей литых анкерных плит должны быть не более Ra = 50 мкм по ГОСТ 2789-73.
4.1. Конструкция и размеры муфты должны соответствовать указанным на черт. 5 и в табл. 5.

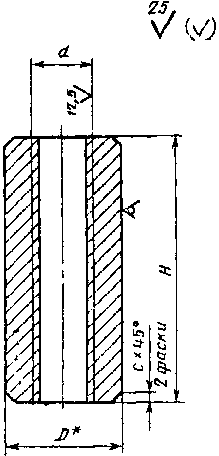

МУФТА (поз. 13 по черт. 1)
--------------------------------
<*> Размеры для справок.
Черт. 5
Размеры, мм
──────────────────┬─────────┬─────────┬─────────┬─────────────────
Номинальный │ D <*> │ H │ c │ Теоретическая
диаметр резьбы d │ │ +IT17 │ │ масса муфты, кг
──────────────────┼─────────┼─────────┼─────────┼─────────────────
24 │ 50 │ 120 │ 2 │ 1,42
30 │ 60 │ 140 │ 3 │ 2,35
36 │ 70 │ 170 │ 4 │ 3,78
42 │ 80 │ 190 │ 5 │ 5,43
48 │ 90 │ 220 │ 6 │ 7,36
56 │ 100 │ 250 │ 8 │ 10,58
64 │ 110 │ 280 │ 8 │ 13,82
--------------------------------
Пример условного обозначения муфты из стали марки Ст3пс2 для шпильки d = 24 мм:
МУФТА М24.Ст3пс2 ГОСТ 24379.1-80.
4.2. Муфты должны изготовляться из круглой стали по ГОСТ 2590-88, обычной точности прокатки.
ИС МЕГАНОРМ: примечание. Приказом Росстандарта от 22.11.2012 N 1020-ст ГОСТ 25347-82 признавался утрачивающим силу на территории Российской Федерации с 1 июля 2014 года в связи с введением в действие ГОСТ Р 55147-2012. Однако, Приказом Росстандарта от 19.12.2012 N 1938-ст приостановлено введение в действие с 1 июля 2014 года национального стандарта Российской Федерации ГОСТ Р 55147-2012 до разработки межгосударственного стандарта взамен ГОСТ 25347-82. |
4.3. Предельные отклонения размеров - по ГОСТ 25347-82.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004. |
4.4. Резьба - по ГОСТ 24705-81 с крупным шагом, поле допуска 7H - по ГОСТ 16093-81.
4.5. Размеры фасок резьбы - по ГОСТ 10549-80.

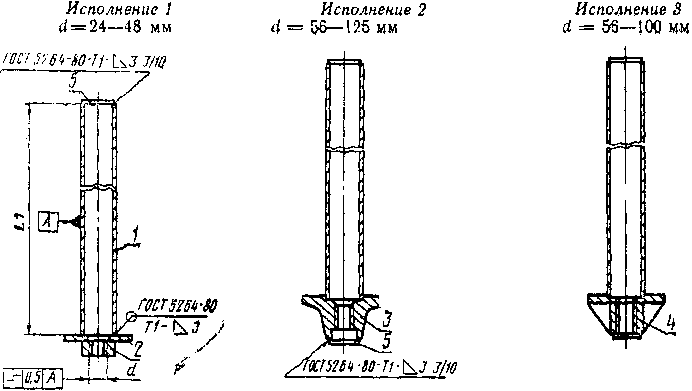

5.1. Конструкция анкерной арматуры должна соответствовать указанной на черт. 6.
АРМАТУРА АНКЕРНАЯ (поз. 14 по черт. 1)
--------------------------------
<*> Размеры для справок.
1 - труба (черт. 7); 2 - составная анкерная плита
4 - сварная анкерная плита (черт. 10);
5 - заглушка (черт. 13)
Черт. 6
5.2. Длина
анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия d - по диаметру резьбы шпильки.
анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия d - по диаметру резьбы шпильки.5.3. Конструкция и размеры трубы (поз. 1) должны соответствовать указанным на черт. 7 и в табл. 6.

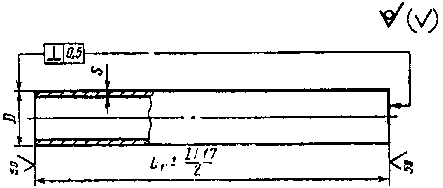

ТРУБА (поз. 1 по черт. 6)
Черт. 7
мм
───────┬───┬────┬──┬───┬──┬────┬─────────┬─────────┬─────────┬───────┬───────┬───────┬───────
Диаметр│24 │ 30 │36│42 │48│ 56 │ 64 │ 72 │ 80 │ 90 │ 100 │ 110 │ 125
резьбы │ │ │ │ │ │ │ │ │ │ │ │ │
шпильки│ │ │ │ │ │ │ │ │ │ │ │ │
d │ │ │ │ │ │ │ │ │ │ │ │ │
───────┼───┴────┼──┴───┼──┴────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
Диаметр│60 x 3,5│89 x 4│102 x 4│114 x 4,5│127 x 4,5│140 x 4,5│152 x 5│168 x 5│180 x 5│203 x 6
и │ │ │ │ │ │ │ │ │ │
толщина│ │ │ │ │ │ │ │ │ │
стенки │ │ │ │ │ │ │ │ │ │
трубы │ │ │ │ │ │ │ │ │ │
D x s │ │ │ │ │ │ │ │ │ │
Трубы должны приниматься по ГОСТ 10704-76.
5.4. Конструкция и размеры составной анкерной плиты (поз. 2) должны соответствовать указанным на черт. 8 и в табл. 7.

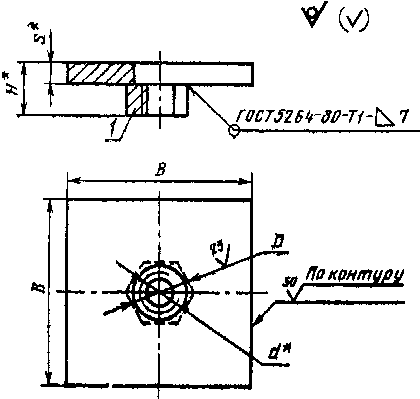

ПЛИТА АНКЕРНАЯ СОСТАВНАЯ (поз. 2 по черт. 6)
--------------------------------
<*> Размеры для справок.
1 - гайка по ГОСТ 5916-70
Черт. 8
Размеры, мм
──────────────┬────────┬───────┬───────┬──────────┬───────────────
диаметр резьбы│ H16 │ │ │ IT17 │ масса плит, кг
d <*> │ │ │ │ +/- ---- │
│ │ │ │ 2 │
──────────────┼────────┼───────┼───────┼──────────┼───────────────
24 │ 32 │ 37 │ 18 │ 140 │ 2,61
30 │ 38 │ 44 │ 20 │ 160 │ 3,28
36 │ 45 │ 49 │ 20 │ 180 │ 4,96
42 │ 50 │ 59 │ 25 │ 200 │ 7,65
46 │ 60 │ 63 │ 25 │ 240 │ 10,98
--------------------------------
5.5. Конструкция и размеры литой анкерной плиты (поз. 3) должны соответствовать указанным на черт. 9 и в табл. 8.

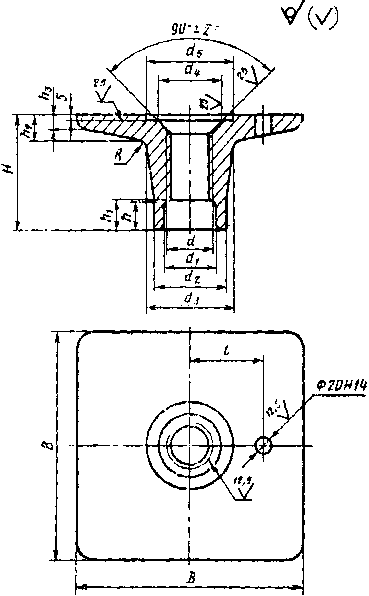

ПЛИТА АНКЕРНАЯ ЛИТАЯ (поз. 3 по черт. 6)
Черт. 9
Размеры, мм
─────┬──────────┬───┬───┬───┬───┬─────┬───┬───┬───┬──┬──┬───┬──┬──┬─────
Номи-│Шаг резьбы│d │d │d │d │ d │ B │ l │ H │h │h │h │h │R │Тео-
наль-│ │ 1 │ 2 │ 3 │ 4 │ 5 │ │ │ │ │ 1│ 2 │ 3│ │рети-
ный │ │ │ │ │ │ │ │ │ │ │ │ │ │ │чес-
диа- ├─────┬────┤ │ │ │ │ │ │ │ │ │ │ │ │ │кая
метр │круп-│мел-│ │ │ │ │ │ │ │ │ │ │ │ │ │масса
резь-│ный │кий │ │ │ │ │ │ │ │ │ │ │ │ │ │пли-
бы d │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ты,
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │кг
─────┼─────┼────┼───┼───┼───┼───┼─────┼───┼───┼───┼──┼──┼───┼──┼──┼─────
56 │ 5,5 │ - │80 │100│115│80 │106 │300│105│150│40│30│40 │20│20│ 26
─────┼─────┤ ├───┼───┼───┼───┤─────├───┼───┼───┼──┼──┼───┤ │ ├─────
64 │ 6 │ │85 │105│125│90 │120 │350│120│170│50│40│45 │ │ │ 38
─────┼─────┼────┼───┼───┼───┼───┼─────┼───┼───┼───┤ ├──┼───┼──┤ ├─────
72 │ - │ 6 │100│125│150│100│133 │400│130│200│ │50│50 │25│ │ 57
─────┤ │ │ │ │ │ ├─────┤ │ │ │ │ │ │ │ ├─────
80 │ │ │ │ │ │ │145 │ │ │ │ │ │ │ │ │ 66
─────┤ │ ├───┼───┼───┼───┼─────┼───┼───┼───┤ │ ├───┼──┼──┼─────
90 │ │ │120│150│180│120│158 │450│150│230│ │ │60 │30│25│ 89
─────┤ │ ├───┼───┼───┼───┼─────┼───┼───┼───┼──┤ ├───┤ ├──┼─────
100 │ │ │130│170│190│150│174 │500│160│240│60│ │70 │ │40│117
─────┤ │ ├───┼───┼───┼───┼─────┼───┼───┼───┤ │ ├───┼──┼──┼─────
110 │ │ │145│185│210│165│183 │550│180│270│ │ │75 │35│46│158
─────┤ │ ├───┼───┼───┼───┼─────┼───┼───┼───┤ │ ├───┤ ├──┼─────
125 │ │ │150│190│230│180│210 │600│190│290│ │ │80 │ │50│195
5.6. Конструкция и размеры сварной анкерной плиты (поз. 4) должны соответствовать указанным на черт. 10 и в табл. 9.

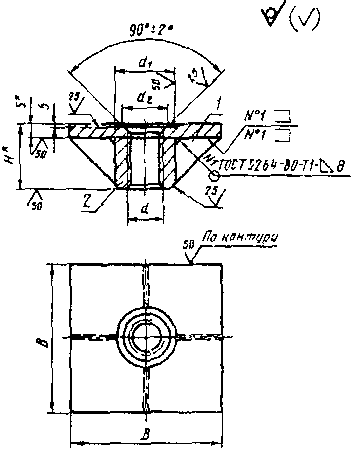

ПЛИТА АНКЕРНАЯ СВАРНАЯ (поз. 4 по черт. 6)
--------------------------------
<*> Размеры для справок.
1 - ребро (черт. 11); 2 - втулка (черт. 12).
Черт. 10
Размеры, мм
─────────┬──────────┬──────────┬───┬────┬─────┬─────┬─────────────
ный │ │ IT17 │ 1│ 2 │ │ │масса плиты,
диаметр ├─────┬────┤ +/- ---- ├───┴────┤ │ │ кг
резьбы d │круп-│мел-│ 2 │ H16 │ │ │
│ный │кий │ │ │ │ │
─────────┼─────┼────┼──────────┼───┬────┼─────┼─────┼─────────────
56 │ 5,5 │ - │ 280 │106│ 76 │ 110 │ 20 │ 16,61
─────────┼─────┤ ├──────────┼───┼────┼─────┤ ├─────────────
64 │ 6 │ │ 300 │120│ 84 │ 120 │ │ 19,71
─────────┼─────┼────┼──────────┼───┼────┼─────┼─────┼─────────────
72 │ - │ 6 │ 340 │133│ 92 │ 135 │ 25 │ 31,24
─────────┤ │ ├──────────┼───┼────┼─────┤ ├─────────────
80 │ │ │ 400 │145│100 │ 145 │ │ 43,01
─────────┤ │ ├──────────┼───┼────┼─────┼─────┼─────────────
90 │ │ │ 420 │158│110 │ 170 │ 30 │ 59,19
─────────┤ │ ├──────────┼───┼────┼─────┤ ├─────────────
100 │ │ │ 450 │174│120 │ 180 │ │ 71,21
--------------------------------
Сверление отверстия в анкерной плите производится после приварки втулки и ребер.

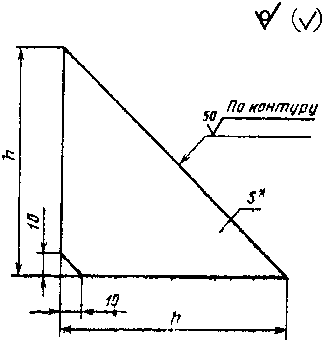

5.6.1. Конструкция и размеры ребра должны соответствовать указанным на черт. 11 и в табл. 10.
РЕБРО (поз. 1 по черт. 10)
--------------------------------
<*> Размеры для справок.
Черт. 11
мм
────────────────────┬─────────────────────┬───────────────────────
Номинальный диаметр │ h │ Толщина s <*>
резьбы отверстия в │ IT17 │
анкерной плите d │ +/- ---- │
│ 2 │
────────────────────┼─────────────────────┼───────────────────────
56 │ 80 │ 10
────────────────────┼─────────────────────┤
64 │ 90 │
────────────────────┼─────────────────────┤
72 │ 100 │
────────────────────┼─────────────────────┼───────────────────────
80 │ 110 │ 16
────────────────────┼─────────────────────┤
90 │ 130 │
────────────────────┼─────────────────────┤
100 │ 140 │
--------------------------------
5.6.2. Конструкция и размеры втулки должны соответствовать указанным на черт. 12 и в табл. 11.

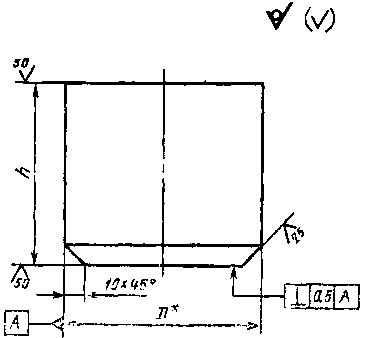

ВТУЛКА (поз. 2 по черт. 10)
--------------------------------
<*> Размер для справок.
Черт. 12
мм
────────────────────┬──────┬───────┬───────┬───────┬──────┬───────
Номинальный диаметр │ 56 │ 64 │ 72 │ 80 │ 90 │ 100
резьбы d │ │ │ │ │ │
────────────────────┼──────┼───────┼───────┼───────┼──────┼───────
Диаметр заготовки D │ 100 │ 110 │ 130 │ 140 │ 160 │ 180
<*> │ │ │ │ │ │
────────────────────┼──────┼───────┼───────┼───────┼──────┼───────
h │ 90 │ 100 │ 110 │ 120 │ 140 │ 150
+IT17 │ │ │ │ │ │
--------------------------------
<*> Размер для справок.
5.7. Конструкция и размеры заглушки (поз. 5) должны соответствовать указанным на черт. 13 и в табл. 12 для трубы и в табл. 13 для анкерной плиты.
ЗАГЛУШКА (поз. 5 по черт. 6)
Черт. 13
Размеры, мм
──────┬────────┬──────┬───────┬─────────┬─────────┬──────────┬───────┬───────┬───────┬───────
Труба │60 x 3,5│89 x 4│102 x 4│114 x 4,5│127 x 4,5│140 x 4,5 │152 x 5│168 x 5│180 x 5│203 x 6
D x s │ │ │ │ │ │ │ │ │ │
──────┼────────┼──────┼───────┼─────────┼─────────┼──────────┼───────┼───────┼───────┼───────
D │ 56 │ 85 │ 98 │ 110 │ 122 │ 135 │ 147 │ 163 │ 175 │ 198
1 │ │ │ │ │ │ │ │ │ │
H16 │ │ │ │ │ │ │ │ │ │
──────┼────────┼──────┼───────┼─────────┼─────────┼──────────┼───────┼───────┼───────┼───────
Теоре-│ 0,06 │ 0,13 │ 0,18 │ 0,22 │ 0,28 │ 0,34 │ 0,40 │ 0,49 │ 0,57 │ 0,72
тичес-│ │ │ │ │ │ │ │ │ │
кая │ │ │ │ │ │ │ │ │ │
масса,│ │ │ │ │ │ │ │ │ │
кг │ │ │ │ │ │ │ │ │ │
Размеры, мм
──────────────────────────┬────┬────┬────┬────┬────┬────┬────┬────
Номинальный диаметр резьбы│ 56 │ 64 │ 72 │ 80 │ 90 │100 │110 │ 125
под анкерную плиту d │ │ │ │ │ │ │ │
──────────────────────────┼────┼────┼────┴────┼────┼────┼────┼────
D │ 90 │ 95 │ 115 │130 │150 │160 │ 170
1 │ │ │ │ │ │ │
h16 │ │ │ │ │ │ │
──────────────────────────┼────┼────┼─────────┼────┼────┼────┼────
Теоретическая масса, кг │0,15│0,17│ 0,24 │0,31│0,42│0,47│0,53
Пример условного обозначения анкерной арматуры исполнения 1, под шпильку d = 24 мм, длиной
= 400 мм:
= 400 мм:АРМАТУРА АНКЕРНАЯ 1.М24 x 400 ГОСТ 24379.1-80.
То же, исполнения 2, под шпильку d = 64 мм, длиной
= 2000 мм:
= 2000 мм:АРМАТУРА АНКЕРНАЯ 2.М64 x 2000 ГОСТ 24379.1-80.
То же, исполнения 3, под шпильку d = 100 мм с мелким шагом резьбы 6 мм, длиной
= 3150 мм:
= 3150 мм:АРМАТУРА АНКЕРНАЯ 3.M100 x 6 x 3150 ГОСТ 24379.1-80.
ИС МЕГАНОРМ: примечание. Приказом Росстандарта от 22.11.2012 N 1020-ст ГОСТ 25347-82 признавался утрачивающим силу на территории Российской Федерации с 1 июля 2014 года в связи с введением в действие ГОСТ Р 55147-2012. Однако, Приказом Росстандарта от 19.12.2012 N 1938-ст приостановлено введение в действие с 1 июля 2014 года национального стандарта Российской Федерации ГОСТ Р 55147-2012 до разработки межгосударственного стандарта взамен ГОСТ 25347-82. |
5.8. Предельные отклонения размеров по ГОСТ 25347-82 и ГОСТ 25348-82.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004. |
5.9. Резьба - по ГОСТ 24705-81, поле допуска 7H - по ГОСТ 16093-81.
5.10. Предельные отклонения размеров литой плиты по 3-му классу точности ГОСТ 26645-85.
5.11. Размеры фасок резьбы - по ГОСТ 10549-80.
5.12. Неуказанные литейные радиусы R 5 мм.
5.13. Теоретическая масса анкерной арматуры и труб приведена в Приложении 3.
6.1. Конструкция и размеры разжимной цанги должны соответствовать указанным на черт. 14 и в табл. 14.

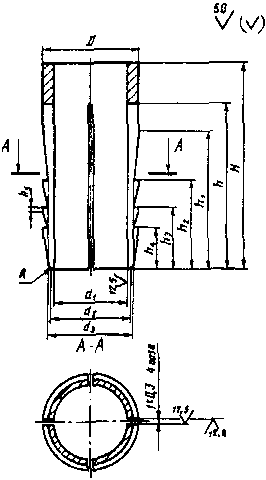

ЦАНГА РАЗЖИМНАЯ (поз. 15 по черт. 1)
Черт. 14
Размеры, мм
──────┬───┬────┬───┬────┬───┬───┬───┬───┬──┬───┬────────┬───┬─────
Номи- │ D │ d │d │ d │ H │ h │h │h │h │h │ h │R, │Тео-
наль- │h16│ 1 │ 2 │ 3 │ │ │ 1 │ 2 │ 3│ 4 │ 5 │не │рети-
ный │ │H16 │ │ │ │ │ │ │ │ │ IT16│бо-│чес-
диа- │ │ ├───┴────┼───┴───┴───┴───┴──┴───┤+/- ----│лее│кая
метр │ │ │ h16 │ IT16 │ 2 │ │масса
резьбы│ │ │ │ +/- ---- │ │ │цан-
шпиль-│ │ │ │ 2 │ │ │ги,
ки d │ │ │ │ │ │ │кг
──────┼───┼────┼───┬────┼───┬───┬───┬───┬──┬───┼────────┼───┼─────
12 │17 │12,5│15 │16,5│36 │30 │24 │16 │11│ 7 │ 0,5 │0,8│0,03
16 │24 │17,0│20 │23,2│45 │36 │30 │21 │14│10 │ 0,8 │1,0│0,08
20 │30 │21,0│25 │29,0│60 │48 │40 │26 │18│12 │ 1,0 │1,2│0,17
24 │34 │25,0│30 │32,5│75 │60 │54 │31 │22│15 │ 1,5 │1,5│0,25
30 │42 │32,0│37 │32,5│90 │72 │60 │39 │27│18 │ 1,5 │1,5│0,41
36 │50 │38,0│42 │48,0│105│84 │70 │47 │33│22 │ 2,0 │1,5│0,68
42 │58 │44,0│52 │55,5│120│96 │80 │55 │39│25 │ 2,5 │2,0│1,06
48 │68 │50,0│60 │65,0│150│120│100│63 │43│29 │ 3,0 │2,0│1,96
ИС МЕГАНОРМ: примечание. Приказом Росстандарта от 22.11.2012 N 1020-ст ГОСТ 25347-82 признавался утрачивающим силу на территории Российской Федерации с 1 июля 2014 года в связи с введением в действие ГОСТ Р 55147-2012. Однако, Приказом Росстандарта от 19.12.2012 N 1938-ст приостановлено введение в действие с 1 июля 2014 года национального стандарта Российской Федерации ГОСТ Р 55147-2012 до разработки межгосударственного стандарта взамен ГОСТ 25347-82. |
6.2. Предельные отклонения размеров - по ГОСТ 25347-82.
Пример условного обозначения разжимной цанги для шпильки d = 24 мм:
ЦАНГА М24 ГОСТ 24379.1-80.
7.1. Конструкция и размеры конической втулки должны соответствовать указанным на черт. 15 и в табл. 15.

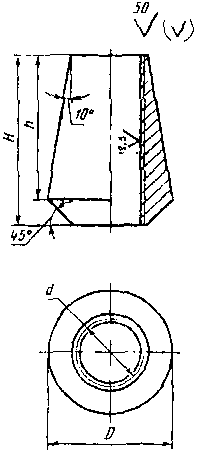

ВТУЛКА КОНИЧЕСКАЯ (поз. 16 по черт. 1)
Черт. 15
Размеры, мм
───────────────┬───────────┬───────────┬──────────┬───────────────
Номинальный │ D │ H │ h │ Теоретическая
диаметр │ h16 ├───────────┴──────────┤ масса втулки,
резьбы d │ │ IT16 │ кг
│ │ +/- ---- │
│ │ 2 │
───────────────┼───────────┼───────────┬──────────┼───────────────
12 │ 22 │ 24 │ 20 │ 0,03
16 │ 29 │ 32 │ 28 │ 0,06
20 │ 35 │ 40 │ 34 │ 0,11
24 │ 42 │ 48 │ 41 │ 0,20
30 │ 52 │ 60 │ 51 │ 0,36
36 │ 62 │ 72 │ 61 │ 0,67
42 │ 72 │ 84 │ 71 │ 0,94
48 │ 82 │ 96 │ 82 │ 1,41
Пример условного обозначения конической втулки под шпильку d = 24 мм:
ВТУЛКА М24 ГОСТ 24379.1-80
ИС МЕГАНОРМ: примечание. Приказом Росстандарта от 22.11.2012 N 1020-ст ГОСТ 25347-82 признавался утрачивающим силу на территории Российской Федерации с 1 июля 2014 года в связи с введением в действие ГОСТ Р 55147-2012. Однако, Приказом Росстандарта от 19.12.2012 N 1938-ст приостановлено введение в действие с 1 июля 2014 года национального стандарта Российской Федерации ГОСТ Р 55147-2012 до разработки межгосударственного стандарта взамен ГОСТ 25347-82. |
7.2. Предельные отклонения размеров - по ГОСТ 25347-82.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004. |
7.3. Резьба - по ГОСТ 24705-81, поле допуска 7H - по ГОСТ 16093-81.
7.4. Размеры фасок резьбы - по ГОСТ 10549-80.
8.1. Шайбы при нормальных отверстиях в приливах оборудования следует применять по ГОСТ 11371-78, при увеличенных отверстиях в приливах оборудования - по настоящему стандарту.
8.2. Конструкция и размеры шайб должны соответствовать указанным на черт. 16 и в табл. 16.
ШАЙБА (поз. 17 по черт. 1)
Черт. 16
Размеры, мм
───────────────┬───────┬──────┬──────┬────────────┬───────────────
Номинальный │ d │ D │ s │ Предельное │ Теоретическая
диаметр резьбы │ H16 │ h16 │ │ радиальное │ масса шайбы,
шпильки d │ │ │ │ биение │ кг
───────────────┼───────┼──────┼──────┼────────────┼───────────────
12 │ 13 │ 36 │ 3 │ 0,5 │ 0,021
───────────────┼───────┼──────┼──────┼────────────┼───────────────
16 │ 17 │ 42 │ 4 │ 0,6 │ 0,050
───────────────┼───────┼──────┼──────┤ ├───────────────
20 │ 21 │ 45 │ 8 │ │ 0,076
───────────────┼───────┼──────┤ │ ├───────────────
24 │ 25 │ 55 │ │ │ 0,120
───────────────┼───────┼──────┼──────┼────────────┼───────────────
30 │ 32 │ 80 │ 10 │ 0,7 │ 0,330
───────────────┼───────┼──────┤ │ ├───────────────
36 │ 38 │ 90 │ │ │ 0,410
───────────────┼───────┼──────┼──────┤ ├───────────────
42 │ 44 │ 95 │ 14 │ │ 0,610
───────────────┼───────┼──────┤ │ ├───────────────
48 │ 50 │ 105 │ │ │ 0,740
───────────────┼───────┼──────┼──────┼────────────┼───────────────
56 │ 60 │ 115 │ 16 │ 0,8 │ 0,950
───────────────┼───────┼──────┤ │ ├───────────────
64 │ 68 │ 130 │ │ │ 1,210
───────────────┼───────┼──────┼──────┤ ├───────────────
72 │ 76 │ 140 │ 18 │ │ 1,530
───────────────┼───────┼──────┼──────┼────────────┼───────────────
80 │ 85 │ 160 │ 20 │ 0,9 │ 2,270
───────────────┼───────┼──────┤ │ ├───────────────
90 │ 95 │ 180 │ │ │ 2,880
───────────────┼───────┼──────┼──────┤ ├───────────────
100 │ 105 │ 190 │ 22 │ │ 3,400
───────────────┼───────┼──────┤ │ ├───────────────
110 │ 115 │ 200 │ │ │ 3,630
───────────────┼───────┼──────┼──────┼────────────┼───────────────
125 │ 130 │ 240 │ 25 │ 1,0 │ 6,300
───────────────┼───────┼──────┤ │ ├───────────────
140 │ 145 │ 270 │ │ │ 7,990
Пример условного обозначения шайбы для шпильки диаметром резьбы d = 12 мм:
ШАЙБА М12 ГОСТ 24379.1-80
Справочное
Таблица 1
─────────┬────────────────────────────────────────────────────────
Длина <*>│ Теоретическая масса болта типа 1, кг, при номинальном
болта L, │ диаметре резьбы d, мм
мм ├──────┬──────┬──────┬──────┬──────┬───────┬──────┬──────
│ 12 │ 16 │ 20 │ 24 │ 30 │ 36 │ 42 │ 48
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
300 │ 0,35 │ 0,66 │ - │ - │ - │ - │ - │ -
400 │ 0,44 │ 0,82 │ 1,32 │ - │ - │ - │ - │ -
500 │ 0,52 │ 0,97 │ 1,57 │ 2,35 │ - │ - │ - │ -
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
600 │ 0,61 │ 1,13 │ 1,81 │ 2,71 │ 4,55 │ - │ - │ -
710 │ 0,71 │ 1,31 │ 2,09 │ 3,10 │ 5,16 │ 7,59 │ - │ -
800 │ 0,79 │ 1,45 │ 2,31 │ 3,42 │ 5,66 │ 8,31 │11,81 │ -
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
900 │ 0,88 │ 1,60 │ 2,55 │ 3,77 │ 6,22 │ 9,10 │12,89 │17,41
1000 │ 0,97 │ 1,77 │ 2,80 │ 4,13 │ 6,77 │ 9,91 │13,98 │18,83
1120 │ - │ 1,95 │ 3,10 │ 4,56 │ 7,43 │ 10,85 │15,29 │20,53
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
1250 │ - │ 2,15 │ 3,43 │ 5,03 │ 8,15 │ 11,88 │16,71 │22,38
1320 │ - │ - │ 3,60 │ 5,28 │ 8,53 │ 12,43 │17,47 │23,37
1400 │ - │ - │ 3,79 │ 5,55 │ 8,99 │ 13,10 │18,33 │24,51
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
1500 │ - │ - │ - │ 5,90 │ 9,54 │ 13,90 │19,42 │25,93
1600 │ - │ - │ - │ 6,26 │10,10 │ 14,70 │20,50 │27,35
1700 │ - │ - │ - │ 6,61 │10,65 │ 15,50 │21,59 │28,77
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
1800 │ - │ - │ - │ - │11,21 │ 16,29 │22,68 │30,19
1900 │ - │ - │ - │ - │11,76 │ 17,09 │23,76 │31,61
2000 │ - │ - │ - │ - │12,32 │ 17,89 │24,85 │33,03
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
2120 │ - │ - │ - │ - │ - │ 18,85 │26,16 │34,73
2240 │ - │ - │ - │ - │ - │ 19,81 │27,47 │36,44
2300 │ - │ - │ - │ - │ - │ 20,29 │28,11 │37,29
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
2360 │ - │ - │ - │ - │ - │ - │28,76 │38,07
2500 │ - │ - │ - │ - │ - │ - │30,29 │40,13
2650 │ - │ - │ - │ - │ - │ - │ - │42,26
2800 │ - │ - │ - │ - │ - │ - │ - │44,39
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Таблица 2
─────┬────────────────────────────────────────────────────────────────────────────────────────────
Длина│ Теоретическая масса болта типа 2, кг, исполнений
<*> ├──────────────────────────────────────┬─────────────────────────────┬───────────────────────
болта│ 1 │ 2 │ 3
L, мм├──────────────────────────────────────┴─────────────────────────────┴───────────────────────
│ номинальный диаметр резьбы, d, мм
├────┬────┬────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────
│ 16 │ 20 │ 24 │ 30 │ 36 │ 42 │ 48 │ 56 │ 64 │ 72 │ 80 │ 90 │ 100 │ 110 │ 125 │ 140
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
200 │0,92│1,56│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
250 │0,99│1,69│2,74│4,70 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
300 │1,07│1,81│2,91│4,98 │7,60 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
350 │1,15│1,93│3,09│5,25 │7,99 │12,21│ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
400 │1,23│2,06│3,27│5,53 │8,39 │12,75│17,56│ - │ - │ - │ - │ - │ - │ - │ - │ -
450 │1,31│2,18│3,35│5,81 │8,79 │13,29│18,27│ - │ - │ - │ - │ - │ - │ - │ - │ -
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
500 │1,39│2,30│3,62│6,08 │9,19 │13,84│18,98│ - │ - │ - │ - │ - │ - │ - │ - │ -
600 │1,55│2,55│3,98│6,64 │9,99 │14,92│20,39│ - │ - │ - │ - │ - │ - │ - │ - │ -
710 │1,72│2,82│4,37│7,25 │10,87│16,12│21,95│ - │ - │ - │ - │ - │ - │ - │ - │ -
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
800 │1,86│3,04│4,69│7,75 │11,59│17,10│23,23│33,99│ - │ - │ - │ - │ - │ - │ - │ -
900 │2,02│3,29│5,04│8,30 │12,39│18,18│24,66│35,26│ - │ - │ - │ - │ - │ - │ - │ -
1000│2,18│3,53│5,40│8,86 │13,18│19,27│26,07│38,43│53,60│71,35│ - │ - │ - │ - │ - │ -
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
1120│2,37│3,84│5,83│9,53 │14,14│20,57│27,79│40,14│56,52│74,66│ - │ - │ - │ - │ - │ -
1250│2,57│4,15│6,29│10,25│15,19│21,99│29,63│43,98│59,20│79,16│98,8 │ - │ - │ - │ - │ -
1320│ - │4,32│6,54│10,64│15,75│22,75│30,63│44,58│62,56│80,92│101,9│ - │ - │ - │ - │ -
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
1400│ - │4,52│6,82│11,07│16,38│23,62│31,75│47,30│65,68│85,22│107,7│141,9│ - │ - │ - │ -
1500│ - │4,77│7,10│11,63│17,18│24,71│33,17│48,57│67,58│87,16│109,4│144,6│ - │ - │ - │ -
1600│ - │ - │7,53│12,18│17,98│25,79│34,59│51,74│71,71│92,1 │116,7│153,0│219,1│252,6│ - │ -
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
1700│ - │ - │7,88│12,74│18,77│26,88│36,17│53,96│75,48│95,6 │121,1│158,6│225,8│261,5│ - │ -
1800│ - │ - │ - │13,29│19,57│27,97│67,42│56,18│77,75│99,0 │125,6│164,1│232,6│270,3│329,3│408,3
1900│ - │ - │ - │13,85│20,57│29,05│38,84│58,40│81,52│102,5│130,0│169,6│239,4│280,3│339,8│421,3
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
2000│ - │ - │ - │ - │21,17│30,14│40,26│60,61│83,79│106,0│134,5│175,3│246,2│288,1│350,1│434,2
2120│ - │ - │ - │ - │22,13│31,44│41,98│63,11│87,25│109,6│139,3│181,3│254,3│298,7│362,6│449,7
2240│ - │ - │ - │ - │23,09│32,75│43,68│65,69│91,7 │114,3│145,2│188,6│262,5│310,3│375,3│465,3
2500│ - │ - │ - │ - │ - │35,57│47,37│71,71│98,9 │123,3│156,7│203,1│280,2│332,5│402,2│499,0
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
2800│ - │ - │ - │ - │ - │ - │51,63│78,36│108,0│133,7│170,1│219,8│300,6│359,1│433,4│537,8
3150│ - │ - │ - │ - │ - │ - │ - │86,02│118,5│145,9│185,7│242,0│324,4│391,1│470,1│583,2
3350│ - │ - │ - │ - │ - │ - │ - │ - │ - │159,2│203,5│261,4│361,6│426,6│511,9│636,0
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
4000│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │286,5│382,1│465,6│558,4│693,3
4500│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │416,1│509,9│610,5│758,1
5000│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │662,5│822,9
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Таблица 3
─────────┬────────────────────────────────────────────────────────
Длина <*>│Теоретическая масса болта типа 5, кг, при номинальном
болта L, │ диаметре резьбы d, мм
мм ├──────┬──────┬──────┬──────┬──────┬───────┬──────┬──────
│ 12 │ 16 │ 20 │ 24 │ 30 │ 36 │ 42 │ 48
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
150 │ 0,18 │ 0,36 │ 0,57 │ - │ - │ - │ - │ -
200 │ 0,23 │ 0,44 │ 0,69 │ 1,04 │ - │ - │ - │ -
250 │ 0,27 │ 0,51 │ 0,82 │ 1,22 │ 2,17 │ - │ - │ -
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
300 │ 0,32 │ 0,59 │ 0,94 │ 1,39 │ 2,44 │ 3,56 │ - │ -
350 │ 0,35 │ 0,67 │ 1,06 │ 1,57 │ 2,72 │ 3,96 │ 5,66 │ -
400 │ 0,40 │ 0,75 │ 1,19 │ 1,75 │ 3,00 │ 4,35 │ 6,21 │ 8,33
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
450 │ 0,45 │ 0,83 │ 1,31 │ 1,93 │ 3,28 │ 4,75 │ 6,75 │ 9,04
500 │ - │ 0,91 │ 1,43 │ 2,10 │ 3,55 │ 5,15 │ 7,30 │ 9,75
600 │ - │ 1,07 │ 1,68 │ 2,46 │ 4,11 │ 5,95 │ 8,38 │11,17
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
710 │ - │ - │ 1,95 │ 2,85 │ 4,72 │ 6,83 │ 9,54 │12,70
800 │ - │ - │ 2,17 │ 3,17 │ 5,22 │ 7,55 │10,56 │13,98
900 │ - │ - │ - │ 3,52 │ 5,77 │ 8,35 │11,64 │15,43
─────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼──────
1000 │ - │ - │ - │ - │ 6,33 │ 9,15 │12,73 │16,85
1120 │ - │ - │ - │ - │ 6,99 │ 10,11 │14,04 │18,55
1250 │ - │ - │ - │ - │ - │ 11,14 │15,45 │20,40
1320 │ - │ - │ - │ - │ - │ - │16,21 │21,39
1400 │ - │ - │ - │ - │ - │ - │ - │22,53
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Таблица 4
─────┬────────────────────────────────────────────────────────────
Длина│ Теоретическая масса болта типа 6, кг, исполнений
<*> ├────┬────┬────┬─────┬────┬────┬────┬────┬────┬────┬────┬────
болта│ 1 │ 2 │ 3 │ 1 │ 2 │ 3 │ 1 │ 2 │ 3 │ 1 │ 2 │ 3
L, мм├────┴────┴────┴─────┴────┴────┴────┴────┴────┴────┴────┴────
│ номинальный диаметр резьбы d, мм
├──────────────┬───────────────┬──────────────┬──────────────
│ 12 │ 16 │ 20 │ 24
─────┼────┬────┬────┼─────┬────┬────┼────┬────┬────┼────┬────┬────
150 │0,23│0,21│0,20│0,47 │0,42│0,39│ - │ - │ - │ - │ - │ -
200 │0,27│0,26│0,24│0,55 │0,50│0,47│0,92│0,80│0,75│ - │ - │ -
250 │0,32│0,30│0,29│0,63 │0,57│0,55│1,04│0,93│0,87│1,57│1,42│1,32
─────┼────┼────┼────┼─────┼────┼────┼────┼────┼────┼────┼────┼────
300 │0,36│0,35│0,33│0,71 │0,65│0,63│1,17│1,05│1,00│1,75│1,59│1,50
350 │0,40│0,39│0,37│0,78 │0,73│0,70│1,29│1,17│1,12│1,93│1,77│1,68
400 │0,45│0,43│0,42│0,86 │0,81│0,73│1,41│1,30│1,24│2,11│1,97│1,86
─────┼────┼────┼────┼─────┼────┼────┼────┼────┼────┼────┼────┼────
450 │0,49│0,48│0,46│0,94 │0,89│0,86│1,54│1,42│1,37│2,28│2,13│2,03
500 │0,54│0,52│0,51│1,02 │0,97│0,94│1,66│1,54│1,49│2,46│2,30│2,21
600 │0,63│0,61│0,60│1,18 │1,13│1,10│1,91│1,79│1,74│2,82│2,63│2,57
─────┼────┼────┼────┼─────┼────┼────┼────┼────┼────┼────┼────┼────
710 │ - │ - │ - │1,35 │1,30│1,27│2,18│2,06│2,01│3,21│3,05│2,95
800 │ - │ - │ - │ - │ - │ - │2,40│2,28│2,23│3,53│3,37│3,28
900 │ - │ - │ - │ - │ - │ - │ - │ - │ - │3,88│3,72│3,63
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Продолжение табл. 4
─────┬────────────────────────────────────────────────────────────────────
Длина│ Теоретическая масса болта типа 6, кг, исполнений
<*> ├────┬────┬────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────
болта│ 1 │ 2 │ 3 │ 1 │ 2 │ 3 │ 1 │ 2 │ 3 │ 1 │ 2 │ 3
L, мм├────┴────┴────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────
│ номинальный диаметр резьбы d, мм
├──────────────┬─────────────────┬─────────────────┬─────────────────
│ 30 │ 36 │ 42 │ 48
─────┼────┬────┬────┼─────┬─────┬─────┼─────┬─────┬─────┼─────┬─────┬─────
250 │2,77│2,53│2,36│ - │ - │ - │ - │ - │ - │ - │ - │ -
300 │3,05│2,81│2,64│4,58 │4,23 │3,90 │ - │ - │ - │ - │ - │ -
350 │3,33│3,03│2,92│4,98 │4,62 │4,30 │7,27 │6,61 │6,21 │ - │ - │ -
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
400 │3,60│3,36│3,19│5,97 │5,02 │4,69 │7,82 │7,15 │6,76 │11,14│9,74 │9,18
450 │3,83│3,64│3,47│5,77 │5,42 │5,09 │8,36 │7,69 │7,30 │11,35│10,45│9,89
500 │4,16│3,91│3,75│6,17 │5,82 │5,49 │8,90 │8,24 │7,84 │12,51│11,16│10,55
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
600 │4,71│4,47│4,30│6,96 │6,62 │6,28 │9,99 │9,32 │8,93 │13,98│12,53│12,02
710 │5,33│5,08│4,92│7,85 │7,50 │7,17 │11,19│10,52│10,13│15,54│14,14│13,58
800 │5,82│5,58│5,41│8,56 │8,22 │7,88 │12,17│11,50│11,11│16,82│15,42│14,86
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
900 │6,38│6,13│5,97│9,36 │9,02 │8,68 │13,25│12,58│12,19│18,24│16,85│16,28
1000 │6,93│6,69│6,52│10,16│9,81 │9,48 │14,34│13,67│13,28│19,65│18,23│17,70
1120 │7,59│7,36│7,18│11,12│10,77│10,44│15,64│14,97│14,58│21,36│19,98│19,40
─────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────
1250 │ - │ - │ - │12,16│11,82│11,48│17,06│16,39│16,00│23,21│21,82│21,25
1320 │ - │ - │ - │ - │ - │ - │17,82│17,15│16,76│24,20│22,82│22,24
1400 │ - │ - │ - │ - │ - │ - │ - │ - │ - │25,34│23,94│23,38
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Справочное
ТЕОРЕТИЧЕСКАЯ МАССА ШПИЛЕК (ПОЗ. 1 - 4; 7 - 10)
Таблица 1
──────────┬───────────────────────────────────────────────────────
Длина <*> │ Теоретическая масса шпильки (поз. 1 и 2), кг,
шпильки │ при номинальном диаметре резьбы d, мм
L, мм ├──────┬──────┬──────┬──────┬──────┬──────┬──────┬──────
│ 12 │ 16 │ 20 │ 24 │ 30 │ 36 │ 42 │ 48
──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
300 │ 0,30 │ 0,54 │ - │ - │ - │ - │ - │ -
400 │ 0,39 │ 0,70 │ 1,12 │ - │ - │ - │ - │ -
500 │ 0,47 │ 0,85 │ 1,37 │ 2,02 │ - │ - │ - │ -
──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
600 │ 0,56 │ 1,01 │ 1,61 │ 2,38 │ 3,77 │ - │ - │ -
710 │ 0,66 │ 1,19 │ 1,89 │ 2,77 │ 4,38 │ 6,43 │ - │ -
800 │ 0,74 │ 1,33 │ 2,11 │ 3,09 │ 4,88 │ 7,15 │ 9,95 │ -
──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
900 │ 0,83 │ 1,48 │ 2,35 │ 3,44 │ 5,44 │ 7,95 │11,03 │14,76
1000 │ 0,92 │ 1,65 │ 2,60 │ 3,80 │ 5,99 │ 8,74 │12,12 │16,18
1120 │ - │ 1,84 │ 2,90 │ 4,23 │ 6,65 │ 9,69 │13,43 │17,63
──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
1250 │ - │ 2,05 │ 3,23 │ 4,70 │ 7,37 │10,72 │14,35 │19,73
1320 │ - │ - │ 3,40 │ 4,95 │ 7,75 │11,27 │15,61 │20,72
1400 │ - │ - │ 3,59 │ 5,22 │ 8,21 │11,94 │16,47 │21,36
──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
1500 │ - │ - │ - │ 5,57 │ 8,76 │12,74 │17,56 │23,28
1600 │ - │ - │ - │ 5,93 │ 9,32 │13,54 │18,64 │24,70
1700 │ - │ - │ - │ 6,28 │ 9,87 │14,34 │19,73 │26,12
──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
1800 │ - │ - │ - │ - │10,43 │15,13 │20,82 │27,54
1900 │ - │ - │ - │ - │10,96 │15,93 │21,90 │28,96
2000 │ - │ - │ - │ - │11,54 │16,73 │22,99 │30,38
──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
2120 │ - │ - │ - │ - │ - │17,69 │24,30 │32,08
2240 │ - │ - │ - │ - │ - │18,64 │25,61 │33,79
2300 │ - │ - │ - │ - │ - │19,13 │26,25 │34,64
──────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
2360 │ - │ - │ - │ - │ - │ - │26,90 │35,45
2500 │ - │ - │ - │ - │ - │ - │28,43 │37,48
2650 │ - │ - │ - │ - │ - │ - │ - │39,61
2800 │ - │ - │ - │ - │ - │ - │ - │41,71
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Таблица 2
───────┬─────────────────────────────────────────────────────────────────────────────────────────────────────
Длина │ Теоретическая масса шпильки (поз. 3, 4, 7 и 9), кг, при номинальном диаметре резьбы d, мм
<*> ├────┬────┬────┬────┬─────┬─────┬─────┬─────┬─────┬─────┬──────┬──────┬─────┬─────┬───────┬─────┬─────
шпильки│ 12 │ 16 │ 20 │ 24 │ 30 │ 35 │ 42 │ 48 │ 56 │ 64 │ 72 │ 80 │ 90 │ 100 │ 110 │ 125 │ 140
L, мм │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
150 │0,13│0,24│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
200 │0,18│0,32│0,49│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
250 │0,22│0,39│0,62│0,89│1,39 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
300 │0,27│0,47│0,74│1,06│1,67 │2,40 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
350 │0,31│0,55│0,86│1,24│1,94 │2,79 │3,81 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
400 │0,35│0,63│0,99│1,42│2,22 │3,19 │4,35 │5,68 │ - │ - │ - │ - │ - │ - │ - │ - │ -
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
450 │0,40│0,71│1,11│1,60│2,50 │3,59 │4,89 │6,39 │ - │ - │ - │ - │ - │ - │ - │ - │ -
500 │0,44│0,79│1,23│1,77│2,77 │3,99 │5,44 │7,10 │ - │ - │ - │ - │ - │ - │ - │ - │ -
600 │0,53│0,95│1,48│2,13│3,33 │4,79 │6,52 │8,52 │ - │ - │ - │ - │ - │ - │ - │ - │ -
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
710 │ - │1,12│1,75│2,52│3,94 │5,67 │7,72 │10,08│ - │ - │ - │ - │ - │ - │ - │ - │ -
800 │ - │1,26│1,97│2,84│4,44 │6,39 │8,70 │11,36│16,03│ - │ - │ - │ - │ - │ - │ - │ -
900 │ - │1,42│2,22│3,19│4,99 │7,19 │9,78 │12,79│18,25│ - │ - │ - │ - │ - │ - │ - │ -
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
1000 │ - │1,58│2,46│3,55│5,55 │7,98 │10,87│14,20│20,47│26,63│ 33,33│ - │ - │ - │ - │ - │ -
1120 │ - │1,77│2,76│3,98│6,22 │8,94 │12,17│15,92│23,13│30,67│ 37,49│ - │ - │ - │ - │ - │ -
1250 │ - │1,97│3,08│4,44│6,94 │9,99 │13,59│17,76│26,02│33,35│ 41,99│51,23 │ - │ - │ - │ - │ -
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
1320 │ - │ - │3,25│4,69│7,33 │10,55│14,35│18,76│27,57│36,71│ 43,75│54,35 │ - │ - │ - │ - │ -
1400 │ - │ - │3,45│4,97│7,76 │11,18│15,22│19,88│29,34│38,71│ 46,52│57,91 │71,5 │ - │ - │ - │ -
1500 │ - │ - │3,70│5,32│8,32 │11,98│16,31│21,30│31,56│41,73│ 49,99│62,36 │77,1 │ - │ - │ - │ -
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
1600 │ - │ - │ - │5,68│8,87 │12,78│17,39│22,72│33,78│44,74│ 53,45│66,81 │82,7 │100,7│123,8 │ - │ -
1700 │ - │ - │ - │6,03│9,43 │13,57│18,48│24,13│36,00│47,76│ 56,91│71,26 │88,3 │107,5│132,7 │ - │ -
1800 │ - │ - │ - │ - │9,98 │14,37│19,57│25,55│38,22│50,78│ 60,38│75,72 │93,8 │114,3│141,6 │177,3│221,8
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
1900 │ - │ - │ - │ - │10,54│15,17│20,65│26,97│40,44│53,80│ 63,84│80,17 │99,3 │121,1│150,5 │187,8│234,8
2000 │ - │ - │ - │ - │ - │15,97│21,74│28,39│42,65│56,82│ 67,31│84,62 │104,9│127,9│159,3 │198,2│247,7
2120 │ - │ - │ - │ - │ - │16,93│23,04│30,10│45,31│60,44│ 71,47│89,96 │111,6│136,0│169,9 │210,7│263,2
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
2240 │ - │ - │ - │ - │ - │17,89│24,35│31,80│47,98│64,07│ 75,63│95,30 │118,3│144,2│180,5 │223,3│278,8
2500 │ - │ - │ - │ - │ - │ - │27,17│35,49│53,75│71,92│ 84,64│106,90│132,8│161,9│203,7 │250,2│312,5
2800 │ - │ - │ - │ - │ - │ - │ - │39,75│60,40│80,98│ 95,04│120,20│149,5│182,3│230,3 │281,5│351,4
───────┼────┼────┼────┼────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼───────┼─────┼─────
3150 │ - │ - │ - │ - │ - │ - │ - │ - │68,22│91,70│107,20│135,80│171,7│206,1│261,3 │318,1│396,7
3550 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │121,15│153,60│191,1│233,3│296,7 │389,9│448,5
4000 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │216,2│263,8│336,8 │406,4│506,9
4500 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │297,8│381,2 │458,5│571,6
5000 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │510,6│636,4
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Таблица 3
─────────┬────────────────────────────────────────────────────────
Длина <*>│ Теоретическая масса шпильки (поз. 8 и 10), кг,
шпильки │ при номинальном диаметре резьбы d, мм
L, мм ├──────┬───────┬──────┬──────┬──────┬──────┬──────┬──────
│ 12 │ 16 │ 20 │ 24 │ 30 │ 36 │ 42 │ 48
─────────┼──────┼───────┼──────┼──────┼──────┼──────┼──────┼──────
150 │ 0,15 │ 0,27 │ - │ - │ - │ - │ - │ -
200 │ 0,19 │ 0,35 │ 0,55 │ - │ - │ - │ - │ -
250 │ 0,24 │ 0,43 │ 0,67 │ 0,99 │ 1,58 │ - │ - │ -
─────────┼──────┼───────┼──────┼──────┼──────┼──────┼──────┼──────
300 │ 0,28 │ 0,51 │ 0,80 │ 1,17 │ 1,86 │ 2,74 │ - │ -
350 │ 0,32 │ 0,58 │ 0,92 │ 1,35 │ 2,14 │ 3,14 │ 4,35 │ -
400 │ 0,37 │ 0,66 │ 1,04 │ 1,53 │ 2,41 │ 3,53 │ 4,90 │ 6,53
─────────┼──────┼───────┼──────┼──────┼──────┼──────┼──────┼──────
450 │ 0,41 │ 0,74 │ 1,17 │ 1,70 │ 2,69 │ 3,93 │ 5,44 │ 7,24
500 │ 0,46 │ 0,82 │ 1,29 │ 1,88 │ 2,97 │ 4,33 │ 5,98 │ 7,90
600 │ 0,55 │ 0,98 │ 1,54 │ 2,24 │ 3,53 │ 5,12 │ 7,07 │ 9,37
─────────┼──────┼───────┼──────┼──────┼──────┼──────┼──────┼──────
710 │ - │ 1,15 │ 1,81 │ 2,63 │ 4,14 │ 6,01 │ 8,26 │10,93
800 │ - │ - │ 2,03 │ 2,95 │ 4,63 │ 6,72 │ 9,25 │12,21
900 │ - │ - │ - │ 3,30 │ 5,19 │ 7,52 │10,30 │13,63
1000 │ - │ - │ - │ - │ 5,74 │ 8,32 │11,42 │15,05
─────────┼──────┼───────┼──────┼──────┼──────┼──────┼──────┼──────
1120 │ - │ - │ - │ - │ 6,40 │ 9,28 │12,72 │16,75
1250 │ - │ - │ - │ - │ - │10,32 │14,14 │18,60
1320 │ - │ - │ - │ - │ - │ - │14,90 │19,59
1400 │ - │ - │ - │ - │ - │ - │ - │20,73
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Справочное
Таблица 1
──────┬──────────────────────────────────────────────────────────────────────────────────────────────────────────────────
Длина │ Теоретическая масса анкерной арматуры, кг, исполнений
<*> ├────────────────────────────┬─────┬─────┬─────┬─────┬─────┬─────┬──────┬─────┬─────┬─────┬─────┬─────┬────────────
анкер-│ 1 │ 2 │ 3 │ 2 │ 3 │ 2 │ 3 │ 2 │ 3 │ 2 │ 3 │ 2 │ 3 │ 2
ной ├────────────────────────────┴─────┴─────┴─────┴─────┴─────┴─────┴──────┴─────┴─────┴─────┴─────┴─────┴────────────
арма- │ номинальный диаметр резьбы d, мм
туры ├────┬─────┬─────┬─────┬─────┬───────────┬───────────┬───────────┬────────────┬───────────┬───────────┬─────┬──────
L, мм │ 24 │ 30 │ 36 │ 42 │ 48 │ 56 │ 64 │ 72 │ 80 │ 90 │ 100 │ 110 │ 125
──────┼────┼─────┼─────┼─────┼─────┼─────┬─────┼─────┬─────┼─────┬─────┼──────┬─────┼─────┬─────┼─────┬─────┼─────┼──────
400 │4,76│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
500 │5,24│6,02 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
600 │5,73│6,51 │10,57│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
710 │6,27│7,05 │11,48│14,41│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
800 │6,70│7,48 │12,25│15,18│19,94│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
900 │7,19│7,97 │13,09│16,02│20,90│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1000 │7,68│8,46 │13,92│16,85│21,87│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1120 │8,17│9,05 │14,93│17,85│23,03│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1250 │8,90│9,68 │16,02│18,94│24,29│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1320 │9,25│10,03│16,63│19,53│24,95│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1400 │ - │10,42│17,30│20,20│25,73│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1500 │ - │ - │18,14│21,04│26,70│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1600 │ - │ - │ - │21,88│27,66│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1700 │ - │ - │ - │ - │28,63│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
1800 │ - │ - │ - │ - │ - │43,85│34,14│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
2000 │ - │ - │ - │ - │ - │45,78│36,07│62,82│44,13│ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
2240 │ - │ - │ - │ - │ - │48,10│38,39│65,72│47,05│87,01│61,8 │ - │ - │ - │ - │ - │ - │ - │ -
2500 │ - │ - │ - │ - │ - │50,62│40,91│68,90│50,21│90,66│65,33│94,37 │80,73│ - │ - │ - │ - │ - │ -
2800 │ - │ - │ - │ - │ - │ - │ - │72,54│53,85│94,32│69,41│99,88 │85,24│140,7│110,0│ - │ - │ - │ -
3150 │ - │ - │ - │ - │ - │ - │ - │ - │ - │98,90│74,17│104,15│90,51│147,0│116,4│181,5│134,6│ - │ -
3550 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │110,16│96,52│154,3│123,6│189,5│142,6│236,0│ -
4000 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │162,4│131,8│198,6│151,7│245,7│313,20
4500 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │208,6│161,7│256,4│337,7
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Таблица 2
──────┬─────────────────────────────────────────────────────────────────────────────────────
Длина │ Теоретическая масса трубы, кг, при номинальном наружном диаметре D
<*> │ и толщине стенки s (D x s), мм
трубы ├────────┬──────┬───────┬─────────┬─────────┬─────────┬───────┬───────┬───────┬───────
L, мм │60 x 3,5│89 x 4│102 x 4│114 x 4,5│127 x 4,5│140 x 4,5│152 x 5│168 x 5│180 x 5│203 x 6
──────┼────────┼──────┼───────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
400 │ 1,95 │ - │ - │ - │ - │ - │ - │ - │ - │ -
500 │ 2,44 │ - │ - │ - │ - │ - │ - │ - │ - │ -
600 │ 2,93 │ 5,03 │ - │ - │ - │ - │ - │ - │ - │ -
──────┼────────┼──────┼───────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
710 │ 3,47 │ 5,95 │ - │ - │ - │ - │ - │ - │ - │ -
800 │ 3,90 │ 6,71 │ 7,74 │ - │ - │ - │ - │ - │ - │ -
900 │ 4,39 │ 7,55 │ 8,70 │ - │ - │ - │ - │ - │ - │ -
──────┼────────┼──────┼───────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
1000 │ 4,88 │ 8,38 │ 9,67 │ - │ - │ - │ - │ - │ - │ -
1120 │ 5,47 │ 9,38 │ 10,83 │ - │ - │ - │ - │ - │ - │ -
1250 │ 6,10 │10,47 │ 12,09 │ - │ - │ - │ - │ - │ - │ -
──────┼────────┼──────┼───────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
1320 │ 6,44 │11,07 │ 12,76 │ - │ - │ - │ - │ - │ - │ -
1400 │ 6,83 │11,79 │ 13,54 │ - │ - │ - │ - │ - │ - │ -
1500 │ - │12,58 │ 14,50 │ - │ - │ - │ - │ - │ - │ -
──────┼────────┼──────┼───────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
1600 │ - │13,41 │ 15,48 │ - │ - │ - │ - │ - │ - │ -
1700 │ - │ - │ 16,43 │ - │ - │ - │ - │ - │ - │ -
1800 │ - │ - │ 17,41 │ - │ - │ - │ - │ - │ - │ -
──────┼────────┼──────┼───────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
2000 │ - │ - │ 19,34 │ 24,30 │ - │ - │ - │ - │ - │ -
2240 │ - │ - │ 21,66 │ 27,22 │ 30,44 │ - │ - │ - │ - │ -
2500 │ - │ - │ 24,18 │ 30,38 │ 33,97 │ 37,60 │ - │ - │ - │ -
──────┼────────┼──────┼───────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
2800 │ - │ - │ - │ 30,02 │ 38,05 │ 42,11 │ 50,76 │ - │ - │ -
3150 │ - │ - │ - │ - │ 42,81 │ 47,38 │ 57,11 │ 63,32 │ - │ -
3550 │ - │ - │ - │ - │ - │ 53,39 │ 64,36 │ 71,35 │ 76,64 │ -
──────┼────────┼──────┼───────┼─────────┼─────────┼─────────┼───────┼───────┼───────┼───────
4000 │ - │ - │ - │ - │ - │ - │ 72,52 │ 80,40 │ 86,36 │116,56
4500 │ - │ - │ - │ - │ - │ - │ - │ 90,45 │ 97,15 │131,13
--------------------------------
<*> Длина принята в соответствии с ГОСТ 6636-69.
Рекомендуемое
1. Болты изогнутые исполнения 1 устанавливаются до бетонирования фундаментов (пример 1).
2. Болты изогнутые исполнения 2 устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (пример 2).
3. Болты с анкерной плитой исполнений 1 - 3 устанавливаются до бетонирования фундаментов (примеры 3, 4 и 5).
4. При установке составных болтов исполнений 1 и 2 нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования (пример 6), которое монтируется методом поворота или надвижки.
5. При установке съемных болтов исполнений 1 - 3 анкерная арматура устанавливается до бетонирования фундаментов, а шпильки - после устройства фундамента (примеры 7 - 9).
6. Болты прямые и с коническим концом исполнения 1 - 3 устанавливаются в просверленные скважины готовых фундаментов.
Болты прямые закрепляются с помощью эпоксидного или силоксанового клеев (пример 10) или виброзачеканкой цементно-песчаной смесью (пример 11).
Болты с коническим концом закрепляются с помощью разжимной цанги (пример 12) или цементным раствором при вибропогружении в него шпильки болта (пример 13).
7. Глубина заделки болтов в бетон (размер H), состав и марка бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначаются в соответствии с действующими нормативными документами, утвержденными в установленном порядке.
конструкция; 4 - колодец; 5 - бетон на мелком заполнителе;
6 - скважина; 7 - клеевой состав; 8 - цементно-песчаная смесь;
9 - цементный раствор.
