ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ СПЛОШНОГО
КВАДРАТНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ АРМИРОВАНИЕМ
СТВОЛА С НАПРЯГАЕМОЙ АРМАТУРОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Prestressed reinforced-concrete driven square piles.
Structure and dimensions
ГОСТ 19804.2-79*
Список изменяющих документов (в ред. Изменения N 1, утв. Постановлением Госстроя СССР от 31.03.83 N 54) |
ОКП 58 1711
Срок введения
1 января 1981 года
Переиздание сентябрь 1983 г. с Изменением N 1, утвержденным в июне 1983 г.; Пост. N 54 от 31.03.83 (ИУС 9-83).
1. Настоящий стандарт распространяется на забивные железобетонные цельные сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой арматурой и устанавливает конструкцию свай и арматурных изделий к ним.
2. Железобетонные сваи сплошного квадратного сечения с напрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804.0-78 и требованиям настоящего стандарта.
3. Форма, марки, номинальные размеры свай и проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт. 1 и в табл. 1.
Сваи сплошного квадратного сечения с поперечным
армированием ствола с напрягаемой продольной арматурой
1 - подъемные петли; 2 - штырь для фиксации места
строповки при подъеме на копер
Черт. 1
──────────┬───────────────────────┬─────────┬───────┬─────┬───────
Марка сваи│Номинальные размеры, мм│Проектная│ Объем │Масса│Расход
├─────┬───┬────┬────┬───┤ марка │бетона,│сваи,│ стали
│ L │ l │ l │ l │ b │бетона по│ м3 │ т │на одну
│ │ │ 1 │ 2 │ │прочности│ │ │ сваю,
│ │ │ │ │ │на сжатие│ │ │ кг
──────────┼─────┼───┼────┼────┼───┼─────────┼───────┼─────┼───────
СНпр3-30 │ 3000│250│ 600│ - │300│ М300 │ 0,28 │0,70 │ 10,7
СНпр3,5-30│ 3500│ │ 700│ │ │ │ 0,33 │0,83 │ 11,2
СНпр4-30 │ 4000│ │ 800│ │ │ │ 0,37 │0,93 │ 11,8
СНпр4,5-30│ 4500│ │ 900│ │ │ │ 0,42 │1,05 │ 12,4
СНпр5-30 │ 5000│ │1000│ │ │ │ 0,46 │1,15 │ 12,9
СНпр5,5-30│ 5500│ │1100│ │ │ │ 0,51 │1,28 │ 13,5
СНпр6-30 │ 6000│ │1200│ │ │ │ 0,55 │1,38 │ 14,2
СНпр7-30 │ 7000│ │1400│ │ │ │ 0,64 │1,60 │ 16,5
──────────┤ │ │ ├────┤ │ │ │ │
СНпр8-30 │ 8000│ │1600│2400│ │ │ 0,73 │1,83 │ 17,6
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН9-30 │ 9000│ │1800│2600│ │ │ 0,82 │2,05 │ 36,0
СНпр9-30 │ │ │ │ │ │ │ │ │ 24,6
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН10-30 │10000│ │2100│2900│ │ │ 0,91 │2,28 │ 39,6
СНпр10-30 │ │ │ │ │ │ │ │ │ 27,0
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН11-30 │11000│ │2300│3200│ │ │ 1,00 │2,50 │ 42,7
СНпр11-30 │ │ │ │ │ │ │ │ │ 28,8
──────────┤ │ │ │ │ ├─────────┤ │ │
СНк11-30 │ │ │ │ │ │ М350 │ │ │ 33,0
──────────┼─────┤ ├────┼────┤ ├─────────┼───────┼─────┼───────
СН12-30 │12000│ │2500│3500│ │ М300 │ 1,09 │2,73 │ 45,7
СНпр12-30 │ │ │ │ │ ├─────────┤ │ │ 38,1
СНк12-30 │ │ │ │ │ │ М350 │ │ │ 35,2
──────────┼─────┤ ├────┼────┤ ├─────────┼───────┼─────┼───────
СН13-30 │13000│ │2700│3800│ │ М400 │ 1,18 │2,95 │ 51,4
СНпр13-30 │ │ │ │ │ │ │ │ │ 43,2
СНк13-30 │ │ │ │ │ │ │ │ │ 40,0
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН14-30 │14000│ │2900│4100│ │ │ 1,27 │3,18 │ 55,6
СНпр14-30 │ │ │ │ │ │ │ │ │ 55,2
СНк14-30 │ │ │ │ │ │ │ │ │ 43,3
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН15-30 │15000│ │3100│4400│ │ │ 1,36 │3,40 │ 75,4
СНпр15-30 │ │ │ │ │ │ │ │ │ 68,2
СНк15-30 │ │ │ │ │ │ │ │ │ 64,8
──────────┼─────┼───┼────┼────┼───┼─────────┼───────┼─────┼───────
СНпр8-35 │ 8000│300│1600│2400│350│ М300 │ 1,00 │2,50 │ 20,0
СНпр9-35 │ 9000│ │1800│2600│ │ │ 1,12 │2,80 │ 27,1
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН10-35 │10000│ │2100│2900│ │ │ 1,24 │3,10 │ 42,6
СНпр10-25 │ │ │ │ │ │ │ │ │ 29,9
──────────┤ │ │ │ │ ├─────────┤ │ │
СНк10-35 │ │ │ │ │ │ М350 │ │ │ 33,8
──────────┼─────┤ ├────┼────┤ ├─────────┼───────┼─────┼───────
СН11-35 │11000│ │2300│3200│ │ М300 │ 1,37 │3,43 │ 45,6
СНпр11-35 │ │ │ │ │ │ │ │ │ 31,6
──────────┤ │ │ │ │ ├─────────┤ │ │
СНк11-35 │ │ │ │ │ │ М350 │ │ │ 35,9
──────────┼─────┤ ├────┼────┤ ├─────────┼───────┼─────┼───────
СН12-35 │12000│ │2500│3500│ │ М300 │ 1,49 │ 3,73│ 48,9
СНпр12-35 │ │ │ │ │ │ │ │ │ 41,2
──────────┤ │ │ │ │ ├─────────┤ │ │
СНк12-35 │ │ │ │ │ │ М350 │ │ │ 38,3
──────────┼─────┤ ├────┼────┤ ├─────────┼───────┼─────┼───────
СН13-35 │13000│ │2700│3800│ │ М400 │ 1,61 │ 4,03│ 56,2
СНпр13-35 │ │ │ │ │ │ │ │ │ 48,0
СНк13-35 │ │ │ │ │ │ │ │ │ 44,8
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН14-35 │14000│ │2900│4100│ │ │ 1,73 │ 4,33│ 75,2
СНпр14-35 │ │ │ │ │ │ │ │ │ 59,6
СНк14-35 │ │ │ │ │ │ │ │ │ 47,4
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН15-35 │15000│ │3100│4400│ │ │ 1,86 │ 4,65│ 79,6
СНпр15-35 │ │ │ │ │ │ │ │ │ 72,4
СНк15-35 │ │ │ │ │ │ │ │ │ 69,0
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН16-35 │16000│ │3300│4700│ │ │ 1,98 │ 4,95│105,0
СНк16-35 │ │ │ │ │ │ │ │ │ 99,0
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН17-35 │17000│ │3500│5000│ │ │ 2,12 │ 5,30│137,7
СНк17-35 │ │ │ │ │ │ │ │ │105,7
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН18-35 │18000│ │3700│5300│ │ │ 2,23 │ 5,58│144,9
СНк18-35 │ │ │ │ │ │ │ │ │133,9
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН19-35 │19000│ │3900│5600│ │ │ 2,35 │ 5,80│152,2
СНк19-35 │ │ │ │ │ │ │ │ │202,7
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН20-35 │20000│ │4100│5900│ │ │ 2,47 │ 6,18│193,5
СНк20-35 │ │ │ │ │ │ │ │ │212,5
──────────┼─────┼───┼────┼────┼───┤ ├───────┼─────┼───────
СН13-40 │13000│350│2700│3800│400│ │ 2,10 │ 5,26│ 76,2
СНпр13-40 │ │ │ │ │ │ │ │ │ 53,5
СНк13-40 │ │ │ │ │ │ │ │ │ 50,3
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН14-40 │14000│ │2900│4100│ │ │ 2,26 │ 5,65│ 80,9
СНпр14-40 │ │ │ │ │ │ │ │ │ 65,3
СНк14-40 │ │ │ │ │ │ │ │ │ 53,0
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН15-40 │15000│ │3100│4400│ │ │ 2,42 │6,05 │105,2
СНпр15-40 │ │ │ │ │ │ │ │ │ 78,3
СНк15-40 │ │ │ │ │ │ │ │ │ 74,8
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН16-40 │16000│ │3300│4700│ │ │ 2,50 │6,45 │112,6
СНк16-40 │ │ │ │ │ │ │ │ │106,6
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН17-40 │17000│ │3500│5000│ │ │ 2,74 │6,85 │144,2
СНк17-40 │ │ │ │ │ │ │ │ │112,2
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН18-40 │18000│ │3700│5300│ │ │ 2,90 │7,25 │151,6
СНк18-40 │ │ │ │ │ │ │ │ │140,6
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН19-40 │19000│ │3900│5600│ │ │ 3,06 │7,65 │194,1
СНк19-40 │ │ │ │ │ │ │ │ │212,3
──────────┼─────┤ ├────┼────┤ │ ├───────┼─────┼───────
СН20-40 │20000│ │4100│5900│ │ │ 3,22 │8,05 │203,2
СНк20-40 │ │ │ │ │ │ │ │ │222,3
Примечание. Расход стали на одну сваю приведен при условии армирования проволокой класса В-I.
(Измененная редакция, Изм. N 1).
4. Сваи длиной до 7 м включительно допускается изготовлять без фиксирующих штырей, при этом строповка свай при подъеме на копер должна осуществляться у верхней подъемной петли.
5. При соответствующем технико-экономическом обосновании для восприятия больших горизонтальных или вертикальных нагрузок допускается изготовлять сваи сечением 350 x 350 и 400 x 400 мм длиной, менее указанной в табл. 1. При этом марка бетона свай по прочности на сжатие должна быть:
для свай сечением 350 x 350 мм - М300 и М350 (при армировании свай арматурой из канатов);
для свай сечением 400 x 400 мм - М400.
6. В качестве крупного заполнителя для бетона свай должен применяться фракционированный щебень из естественного камня и гравия по ГОСТ 10268-80, при этом размер фракции должен быть не более 40 мм.
По согласованию с заказчиком допускается применять в качестве крупного заполнителя гравий по ГОСТ 10268-80 для свай длиной до 12 м включительно.
Примечание. Возможность применения гравия в качестве крупного заполнителя указывается в заказной спецификации, устанавливается проектной организацией для условий погружения свай в пески средней плотности и рыхлые, супеси пластичные и текучие, суглинки и глины от текучих до тугопластичных, илы и торфы и опирания свай на все виды грунтов, за исключением скальных и крупнообломочных.
7. В качестве продольной напрягаемой арматуры должна применяться:
а) высокопрочная арматурная проволока периодического профиля класса Вр-II по ГОСТ 7348-81;
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от 13.04.1995 N 214 с 1 января 1996 года введен в действие ГОСТ 10884-94. |
б) горячекатаная арматурная сталь классов А-IV и А-V по ГОСТ 5781-82 и классов Ат-V и Ат-IVC по ГОСТ 10884-81. Для свай длиной до 12 м включительно предпочтительно применять арматуру класса Ат-IVC.
в) арматурные канаты класса К-7 по ГОСТ 13840-68.
8. Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим способом, натяжение арматуры классов А-IV, А-V, Ат-V, Ат-IVC - электротермическим (для свай длиной до 12 м включительно) или механическим способами. Допускается использовать электротермический способ для натяжения проволочной арматуры класса Вр-II.
При натяжении электротермическим способом высокопрочной проволоки и термически упрочненной стержневой арматуры дополнительно должны производиться контрольные испытания арматуры на растяжение после электронагрева.
Образцы испытываются на растяжение в соответствии с требованиями ГОСТ 10446-80.
Температура нагрева напрягаемой арматуры при электротермическом способе натяжения не должна превышать величин, установленных нормативными документами по технологии изготовления предварительно напряженных конструкций.
9. Предельная величина предварительного напряжения арматуры сигма принята:
а) при механическом способе натяжения
, кгс/см2;
, кгс/см2;б) при электротермическом способе натяжения
, кгс/см2;где
- расчетное сопротивление арматуры растяжению для предельных состояний второй группы, кгс/см2;
- расчетное сопротивление арматуры растяжению для предельных состояний второй группы, кгс/см2;l - длина натягиваемого стержня, м.
7 - 9. (Измененная редакция, Изм. N 1).
10. При количестве продольных проволок и канатов 8 и более расстояние между их осями должно быть не более 15 мм для проволок и 50 мм для канатов.
11. Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже:
200 кгс/см2 - при проектной марке бетона по прочности на сжатие М300;
300 кгс/см2 - при проектных марках бетона по прочности на сжатие М350 и М400.
12. После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.

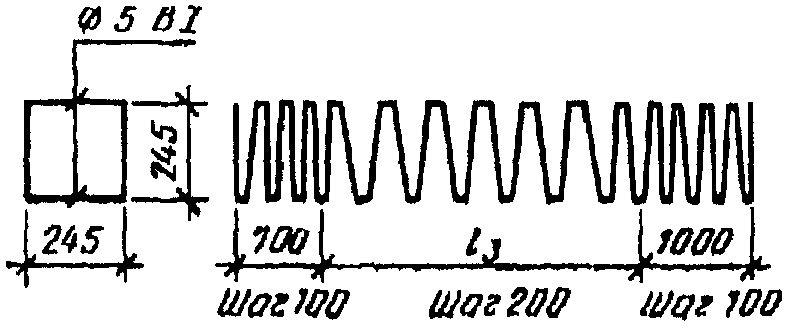

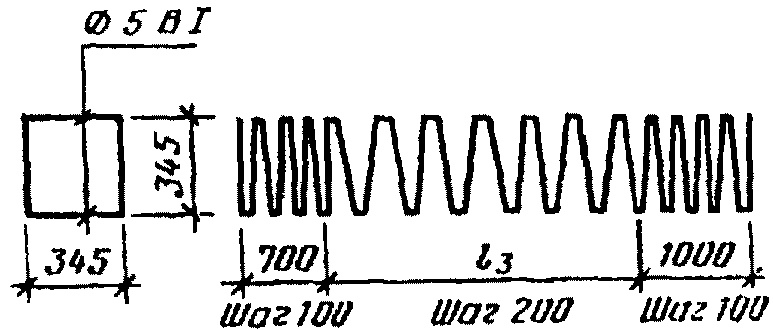

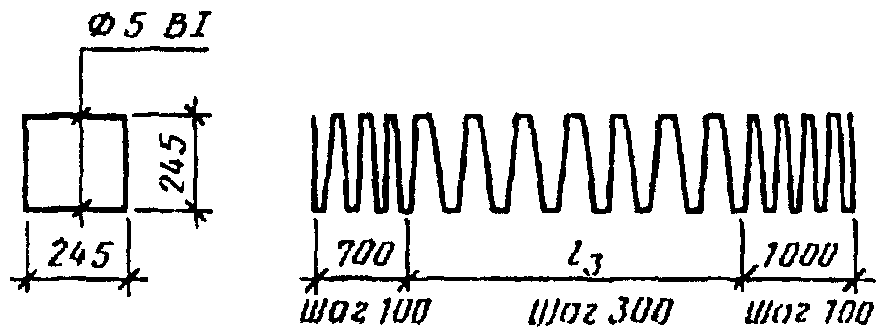

13. Для поперечного армирования свай следует применять проволоку класса В-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.
Шаг спирали поперечной арматуры по обоим концам сваи на длине 1 м должен быть равным 100 мм, в средней части для свай длиной до 12 м включительно - 300 мм и для свай длиной 13 м и более - 200 мм.
Поперечная арматура должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении с тем, чтобы шаг спирали был зафиксирован.

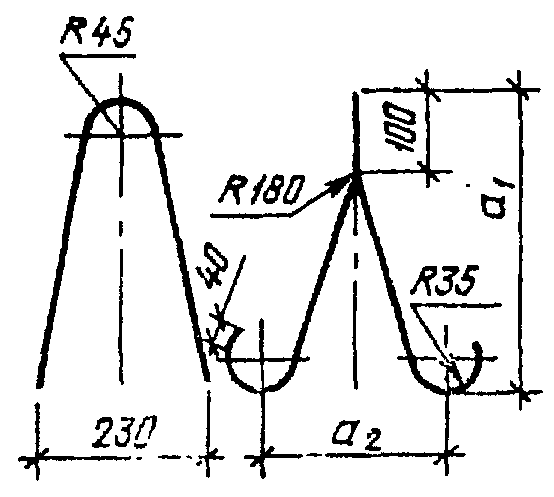

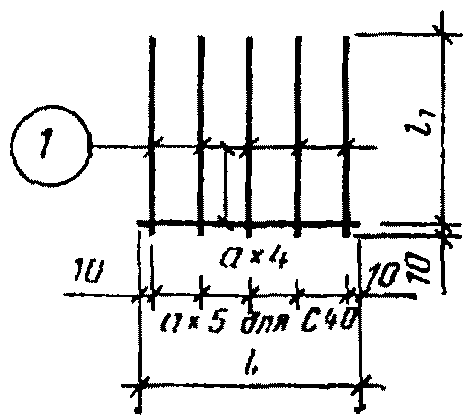

14. Голова сваи должна быть усилена сетками марок С30 - С40.
15. Острие сваи должно быть усилено приставным каркасом марок КО30 - КО40.
16. Расположение арматуры (продольной и поперечной, сеток головы свай, каркасов острия, петель и штырей) в сваях должно соответствовать указанному на черт. 2.
Армирование свай
а - зона расположения продольной арматуры
при 8 и более проволок, канатов.
Черт. 2
17. Спецификация арматурных изделий и выборка стали на сваю приведены в табл. 2 - 5.
Таблица 2
Марка сваи | Продольная арматура, количество, диаметр, мм, класс | Спираль (1 шт.) | Сетки головы (10 шт.) | Петли (2 шт.) | Штырь (1 шт.) | Каркас острия (1 шт.) |
СНпр3-30 |  | Сп3-30 | С30 | П3 | - | КО30 |
СНпр3,5-30 | Сп3,5-30 | |||||
СНпр4-30 | Сп4-30 | |||||
СНпр4,5-30 | Сп4,5-30 | |||||
СНпр5-30 | Сп5-30 | |||||
СНпр5,5-30 | Сп5,5-30 | |||||
СНпр6-30 | Сп6-30 | |||||
СНпр7-30 | Сп7-30 | П4 | ||||
СНпр8-30 | Сп8-30 | Ш1 | ||||
СНпр9-30 |  | Сп9-30 | С30 | П4 | Ш1 | КО30 |
СН9-30 |  | |||||
СНпр10-30 |  | Сп10-30 | С30 | П5 | Ш1 | КО30 |
СН10-30 |  | |||||
СНпр11-30 |  | Сп11-30 | С30 | П5 | Ш1 | КО30 |
СН11-30 |  | |||||
СНк11-30 |  | |||||
СНпр12-30 |  | Сп12-30 | С30 | П5 | Ш1 | КО30 |
СН12-30 |  | |||||
СНк12-30 |  | |||||
СНпр13-30 |  | Сп13-30 | С30 | П5 | Ш1 | КО30 |
СН13-30 |  | |||||
СНк13-30 |  | |||||
СНпр14-30 |  | Сп14-30 | С30 | П6 | Ш1 | КО30 |
СН14-30 |  | |||||
СНк14-30 |  | |||||
СНпр15-30 |  | Сп15-30 | С30 | П6 | Ш1 | КО30 |
СН15-30 |  | |||||
СНк15-30 |  | |||||
СНпр8-35 |  | Сп8-35 | С35 | П7 | Ш1 | КО35 |
СНпр9-35 |  | Сп9-35 | ||||
СНпр10-35 |  | Сп10-35 | С35 | П8 | ||
СН10-35 |  | |||||
СНк10-35 |  | |||||
СНпр11-35 |  | Сп11-35 | С35 | П8 | Ш1 | КО35 |
СН11-35 |  | |||||
СНк11-35 |  | |||||
СНпр12-35 |  | Сп12-35 | С35 | П8 | Ш1 | КО35 |
СН12-35 |  | |||||
СНк12-35 |  | |||||
СНпр13-35 |  | Сп13-35 | С35 | П9 | Ш1 | КО35 |
СН13-35 |  | |||||
СНк13-35 |  | |||||
СНпр14-35 |  | Сп14-35 | С35 | П9 | Ш1 | КО35 |
СН14-35 |  | |||||
СНк14-35 |  | |||||
СНпр15-35 |  | Сп15-35 | С35 | П9 | Ш1 | КО35 |
СН15-35 |  | |||||
СНк15-35 |  | |||||
СН16-35 |  | Сп16-35 | С35 | П9 | Ш1 | КО35 |
СНк16-35 |  | |||||
СН17-35 |  | Сп17-35 | С35 | П10 | Ш1 | КО35 |
СНк17-35 |  | |||||
СН18-35 |  | Сп18-35 | С35 | П10 | Ш1 | КО35 |
СНк18-35 |  | |||||
СН19-35 |  | Сп19-35 | С35 | П10 | Ш1 | КО35 |
СНк19-35 |  | |||||
СН20-35 |  | Сп20-35 | С35 | П10 | Ш1 | КО35 |
СНк20-35 |  | |||||
СНпр13-40 |  | Сп13-40 | С40 | П11 | Ш1 | КО40 |
СН13-40 |  | |||||
СНк13-40 |  | |||||
СНпр14-40 |  | Сп14-40 | С40 | П11 | Ш1 | КО40 |
СН14-40 |  | |||||
СНк14-40 |  | |||||
СНпр15-40 |  | Сп15-40 | С40 | П11 | Ш1 | КО40 |
СН15-40 |  | |||||
СНк15-40 |  | |||||
СН16-40 |  | Сп16-40 | С40 | П12 | Ш1 | КО40 |
СНк16-40 |  | |||||
СН17-40 |  | Сп17-40 | С40 | П12 | Ш1 | КО40 |
СНк17-40 |  | |||||
СН18-40 |  | Сп18-40 | С40 | П12 | Ш1 | КО40 |
СНк18-40 |  | |||||
СН19-40 |  | Сп19-40 | С40 | П13 | Ш1 | КО40 |
СНк19-40 |  | |||||
СН20-40 |  | Сп20-40 | С40 | П13 | Ш1 | КО40 |
СНк20-40 |  |
Таблица 3
Выборка стали на сваи марок СНпр3-30 - СНпр15-40
──────────┬────────────────────────────────────────────────┬──────
Марка сваи│ Арматурная сталь │Всего
├──────────┬──────────┬──────────────────────────┤масса,
│по ГОСТ │по ГОСТ │по ГОСТ 5781-82, класс А-I│ кг
│7348-81, │6727-80, │ │
│класс │класс │ │
│Вр-II │В-I │ │
├─────┬────┼─────┬────┼─────┬────┬─────┬────┬────┤
│Диа- │Мас-│Диа- │Мас-│Диа- │Мас-│Диа- │Мас-│Ито-│
│метр,│са, │метр,│са, │метр,│са, │метр,│са, │го, │
│мм │кг │мм │кг │мм │кг │мм │кг │кг │
──────────┼─────┼────┼─────┼────┼─────┼────┼─────┼────┼────┼──────
СНпр3-30 │ 5 │ 2,0│ 5 │ 6,7│ 10 │2,0 │ - │ - │2,0 │ 10,7
СНпр3,5-30│ │ 2,3│ │ 6,9│ │ │ │ │ │ 11,2
СНпр4-30 │ │ 2,6│ │ 7,2│ │ │ │ │ │ 11,8
СНпр4,5-30│ │ 2,9│ │ 7,5│ │ │ │ │ │ 12,4
СНпр5-30 │ │ 3,2│ │ 7,7│ │ │ │ │ │ 12,9
СНпр5,5-30│ │ 3,5│ │ 8,0│ │ │ │ │ │ 13,5
СНпр6-30 │ │ 3,9│ │ 8,3│ │ │ │ │ │ 14,2
──────────┤ │ │ │ │ ├────┼─────┼────┼────┤
СНпр7-30 │ │ 4,5│ │ 8,8│ │1,0 │ 12 │2,2 │3,2 │ 16,5
──────────┤ │ │ │ │ ├────┤ │ ├────┤
СНпр8-30 │ │ 5,1│ │ 9,2│ │1,1 │ │ │3,3 │ 17,6
СНпр9-30 │ │11,4│ │ 9,9│ │ │ │ │ │ 24,6
──────────┤ │ │ │ │ │ ├─────┼────┼────┤
СНпр10-30 │ │12,6│ │10,3│ │ │ 14 │3,0 │4,1 │ 27,0
СНпр11-30 │ │13,9│ │10,8│ │ │ │ │ │ 28,8
СНпр12-30 │ │22,6│ │11,4│ │ │ │ │ │ 38,1
СНпр13-30 │ │24,5│ │14,6│ │ │ │ │ │ 43,2
──────────┤ │ │ │ │ │ ├─────┼────┼────┤
СНпр14-30 │ │35,1│ │15,3│ │ │ 16 │4,0 │5,1 │ 55,5
СНпр15-30 │ │47,0│ │16,1│ │ │ │ │ │ 68,2
──────────┤ │ │ │ │ │ ├─────┼────┼────┤
СНпр8-35 │ │ 5,1│ │10,6│ │ │ 14 │3,2 │4,3 │ 20,0
СНпр9-35 │ │11,5│ │11,3│ │ │ │ │ │ 27,1
──────────┤ │ │ │ │ │ ├─────┼────┼────┤
СНпр10-35 │ │12,7│ │11,9│ │ │ 16 │4,2 │5,3 │ 29,9
СНпр11-35 │ │13,9│ │12,4│ │ │ │ │ │ 31,6
СНпр12-35 │ │22,7│ │13,2│ │ │ │ │ │ 41,2
──────────┤ │ │ │ │ │ ├─────┼────┼────┤
СНпр13-35 │ │24,6│ │16,9│ │ │ 18 │5,4 │6,5 │ 48,0
СНпр14-35 │ │35,2│ │17,9│ │ │ │ │ │ 59,6
СНпр15-35 │ │47,1│ │18,8│ │ │ │ │ │ 72,4
──────────┤ │ │ │ │ ├────┼─────┼────┼────┤
СНпр13-40 │ │24,7│ │20,3│ │1,3 │ 20 │7,2 │ 8,5│ 53,5
СНпр14-40 │ │35,4│ │21,4│ │ │ │ │ │ 65,3
СНпр15-40 │ │47,3│ │22,5│ │ │ │ │ │ 78,3
Таблица 4
Выборка стали на сваи марок СН9-30 - СН20-40
───────┬────────────────────────────────────────────────────────────┬─────
Марка │ Арматурная сталь │Всего
сваи ├─────────────────────────────────────────────────┬──────────┤мас-
│ по ГОСТ 5781-82 │по ГОСТ │са,
├──────────┬───────────┬──────────────────────────┤6727-80, │кг
│Класс А-IV│ Класс А-V │ Класс А-I │класс В-I │
├─────┬────┼─────┬─────┼─────┬────┬─────┬────┬────├─────┬────┤
│Диа- │Мас-│Диа- │Мас- │Диа- │Мас-│Диа- │Мас-│Ито-│Диа- │Мас-│
│метр,│са, │метр,│са, │метр,│са, │метр,│са, │го, │метр,│са, │
│мм │кг │мм │кг │мм │кг │мм │кг │кг │мм │кг │
───────┼─────┼────┼─────┼─────┼─────┼────┼─────┼────┼────┼─────┼────┼─────
CH9-30 │ 10 │22,8│ - │ - │ 10 │1,3 │ 12 │2,2 │3,3 │ 5 │ 9,9│ 36,0
│ │ │ │ │ ├────┼─────┼────┼────┤ │ │
CH10-30│ │25,3│ - │ - │ │1,1 │ 14 │3,0 │4,1 │ │10,3│ 39,7
CH11-30│ │27,8│ - │ - │ │ │ │ │ │ │10,8│ 42,7
├─────┼────┼─────┼─────┤ │ │ │ │ │ │ │
CH12-30│ - │ - │ 10 │ 32,2│ │ │ │ │ │ │11,4│ 45,7
CH13-30│ │ │ │ 32,7│ │ │ │ │ │ │14,6│ 51,4
│ │ │ │ │ │ ├─────┼────┼────┤ │ │
CH14-30│ │ │ │ 35,2│ │ │ 16 │4,0 │5,1 │ │15,3│ 55,6
│ │ ├─────┤ │ │ │ │ │ │ │ │
CH15-30│ │ │ 12 │ 54,2│ │ │ │ │ │ │16,1│ 75,4
├─────┼────┼─────┼─────┤ │ │ ├────┼────┤ │ │
CH10-35│ 10 │25,4│ - │ - │ │ │ │4,2 │5,3 │ │11,9│ 42,9
CH11-35│ │27,9│ │ │ │ │ │ │ │ │12,4│ 45,6
├─────┼────┼─────┼─────┤ │ │ │ │ │ │ │
CH12-35│ - │ - │ 10 │ 30,4│ │ │ │ │ │ │13,2│ 48,9
│ │ │ │ │ │ ├─────┼────┼────┤ │ │
CH13-35│ │ │ │ 32,8│ │ │ 18 │5,4 │6,5 │ │16,9│ 56,2
│ │ ├─────┤ │ │ │ │ │ │ │ │
CH14-35│ │ │ 12 │ 50,8│ │ │ │ │ │ │17,9│ 75,2
CH15-35│ │ │ │ 54,3│ │ │ │ │ │ │18,8│ 79,6
│ │ ├─────┤ │ │ │ │ │ │ │ │
CH16-35│ │ │ 14 │ 78,8│ │ │ │ │ │ │19,7│105,0
│ │ ├─────┤ │ │ ├─────┼────┼────┤ │ │
CH17-35│ │ │ 16 │109,2│ │ │ 20 │6,8 │7,9 │ │20,6│137,7
CH18-35│ │ │ │115,5│ │ │ │ │ │ │21,5│144,9
CH19-35│ │ │ │121,8│ │ │ │ │ │ │22,5│152,2
│ │ ├─────┤ │ │ │ │ │ │ │ │
CH20-35│ │ │ 18 │162,2│ │ │ │ │ │ │23,4│193,5
├─────┼────┼─────┼─────┤ ├────┼─────┼────┼────┤ │ │
CH13-40│ 12 │47,4│ - │ - │ │1,3 │ 20 │7,2 │8,5 │ │20,3│ 76,2
CH14-40│ - │ - │ 12 │ 51,0│ │ │ │ │ │ │21,4│ 80,9
CH15-40│ 14 │74,2│ - │ - │ │ │ │ │ │ │22,5│105,2
───────┼─────┼────┼─────┤ │ │ ├─────┼────┼────┤ │ │
CH16-40│ - │ - │ 14 │ 79,0│ │ │ 22 │8,8 │10,1│ │23,5│112,6
───────┤ │ ├─────┤ │ │ │ │ │ │ │ │
CH17-40│ │ │ 16 │109,5│ │ │ │ │ │ │24,6│144,2
CH18-40│ │ │ │115,8│ │ │ │ │ │ │25,7│151,6
───────┤ │ ├─────┤ │ │ ├─────┼────┼────┤ │ │
CH19-40│ │ │ 18 │154,6│ │ │ 25 │11,4│12,7│ │26,8│194,1
CH20-40│ │ │ │162,6│ │ │ 25 │ │ │ │27,9│203,2
Таблица 5
────────┬──────────────────────────────────────────────────┬──────
Марка │ Арматурная сталь │Всего
сваи ├───────────┬──────────┬───────────────────────────┤масса,
│по ГОСТ │по ГОСТ │по ГОСТ 5781-82, класс А-I │ кг
│13840-68, │6727-80, │ │
│класс К-7 │класс В-I │ │
│ │ │ │
├─────┬─────┼─────┬────┼─────┬────┬─────┬────┬─────┤
│Диа- │Мас- │Диа- │Мас-│Диа- │Мас-│Диа- │Мас-│Ито- │
│метр,│са, │метр,│са, │метр,│са, │метр,│са, │го, │
│мм │кг │мм │кг │мм │кг │мм │кг │кг │
────────┼─────┼─────┼─────┼────┼─────┼────┼─────┼────┼─────┼──────
СНк11-30│ 9 │ 18,1│ 5 │10,8│ 10 │1,1 │ 14 │ 3,0│ 4,1 │ 33,0
СНк12-30│ │ 19,7│ │11,4│ │ │ │ │ │ 35,2
СНк13-30│ │ 21,3│ │14,6│ │ │ │ │ │ 40,0
────────┤ │ │ │ │ │ ├─────┼────┼─────┤
СНк14-30│ │ 22,9│ │15,3│ │ │ 16 │ 4,0│ 5,1 │ 43,3
├─────┤ │ │ │ │ │ │ │ │
СНк15-30│ 12 │ 43,6│ │16,1│ │ │ │ │ │ 64,8
────────┼─────┤ │ │ │ │ │ ├────┼─────┤
СНк10-35│ 9 │ 16,6│ │11,9│ │ │ │ 4,2│5,3 │ 33,8
СНк11-35│ │ 18,2│ │12,4│ │ │ │ │ │ 35,9
СНк12-35│ │ 19,8│ │13,2│ │ │ │ │ │ 38,3
────────┤ │ │ │ │ │ ├─────┼────┼─────┤
СНк13-35│ │ 21,4│ │16,9│ │ │ 18 │ 5,4│6,5 │ 44,8
────────┤ │ │ │ │ │ │ │ │ │
СНк14-35│ │ 23,0│ │17,9│ │ │ │ │ │ 47,4
├─────┤ │ │ │ │ │ │ │ │
СНк15-35│ 12 │ 43,7│ │18,8│ │ │ │ │ │ 69,0
────────┼─────┤ │ │ │ │ │ │ │ │
СНк16-35│ 15 │ 72,8│ │19,7│ │ │ │ │ │ 99,0
────────┤ │ │ │ │ │ ├─────┼────┼─────┤
СНк17-35│ │ 77,2│ │20,6│ │ │ 20 │ 6,8│ 7,9 │105,7
────────┼─────┤ │ │ │ │ │ │ │ │
СНк18-35│ 12 │104,5│ │21,5│ │ │ │ │ │133,9
────────┼─────┤ │ │ │ │ │ │ │ │
СНк19-35│ 15 │172,3│ │22,5│ │ │ │ │ │202,7
СНк20-35│ │181,2│ │23,4│ │ │ │ │ │212,5
────────┼─────┤ │ │ │ ├────┤ ├────┼─────┤
СНк13-40│ 9 │ 21,5│ │20,3│ │1,3 │ │ │ │ 50,3
СНк14-40│ │ 23,1│ │21,4│ │ │ │ 7,2│ 8,5 │ 53,0
────────┼─────┤ │ │ │ │ │ │ │ │
СНк15-40│ 12 │ 43,8│ │22,5│ │ │ │ │ │ 74,8
────────┤ │ │ │ │ │ ├─────┼────┼─────┤
СНк16-40│ 9 │ 73,0│ │23,5│ │ │ 22 │ 8,8│10,1 │106,6
СНк17-40│ 15 │ 77,5│ │24,6│ │ │ │ │ │112,2
СНк18-40│ 12 │104,8│ │25,7│ │ │ │ │ │140,6
────────┼─────┤ │ │ │ │ ├─────┼────┼─────┤
СНк19-40│ 15 │172,8│ │26,8│ │ │ 25 │11,4│12,7 │212,3
СНк20-40│ │181,7│ │27,9│ │ │ │ │ │222,3
18. Ведомость стержней, выборка стали и усилия натяжения продольной арматуры должны соответствовать табл. 6 - 8.
Таблица 6
Ведомость стержней, выборка стали и усилие натяжения
продольной арматуры свай марок СНпр3-30 - СНпр15-40
Марка сваи | Арматурная сталь по ГОСТ 7348-81, класс Вр-II | Усилие натяжения всех проволок (механический способ), тс | ||
Количество, диаметр, мм | Длина, мм | Масса, кг | ||
СНпр3-30 |  | 3250 | 2,0 | 9,6 |
СНпр3,5-30 | 3750 | 2,3 | ||
СНпр4-30 | 4250 | 2,6 | ||
СНпр4,5-30 | 4750 | 2,9 | ||
СНпр5-30 | 5250 | 3,2 | ||
СНпр5,5-30 | 5750 | 3,5 | ||
СНпр6-30 | 6250 | 3,9 | ||
СНпр7-30 | 7250 | 4,5 | ||
СНпр8-30 | 8250 | 5,1 | ||
СНпр9-30 |  | 9250 | 11,4 | 19,2 |
СНпр10-30 |  | 10250 | 12,6 | 19,2 |
СНпр11-30 |  | 11250 | 13,9 | 19,2 |
СНпр12-30 |  | 12250 | 22,6 | 28,8 |
СНпр13-30 |  | 13250 | 24,5 | 28,8 |
СНпр14-30 |  | 14250 | 35,1 | 38,4 |
СНпр15-30 |  | 15250 | 47,0 | 48,0 |
СНпр8-35 |  | 8300 | 5,1 | 9,6 |
СНпр9-35 |  | 9300 | 11,5 | 19,2 |
СНпр10-35 |  | 10300 | 12,7 | 19,2 |
СНпр11-35 |  | 11300 | 13,9 | 19,2 |
СНпр12-35 |  | 12300 | 22,7 | 28,8 |
СНпр13-35 |  | 13300 | 24,6 | 28,8 |
СНпр14-35 |  | 14300 | 35,2 | 38,4 |
СНпр15-35 |  | 15300 | 47,1 | 48,0 |
СНпр13-40 |  | 13350 | 24,7 | 28,8 |
СНпр14-40 |  | 14350 | 35,4 | 38,4 |
СНпр15-40 |  | 15350 | 47,3 | 48,0 |
Примечание. Усилие натяжения одной проволоки составляет 2,4 тс.
Таблица 7
Ведомость стержней, выборка стали и усилие натяжения
продольной арматуры свай марок СН9-30 - СН20-40
Марка сваи | Арматурная сталь по ГОСТ 5781-82 | Усилие натяжения, тс | |||||
Количество, диаметр, мм, класс | Длина, мм | Масса, кг | Механический способ | Электротермический способ | |||
одного стержня | всех | одного стержня | всех | ||||
CH9-30 |  | 9250 | 22,8 | 4,5 | 18,0 | 4,2 | 16,8 |
CH10-30 |  | 10250 | 25,3 | 4,5 | 18,0 | 4,2 | 16,8 |
CH11-30 |  | 11250 | 27,8 | 4,5 | 18,0 | 4,2 | 16,8 |
CH12-30 |  | 12250 | 30,2 | 6,0 | 24,0 | 5,8 | 23,2 |
CH13-30 |  | 13250 | 32,7 | 6,0 | 24,0 | - | - |
CH14-30 |  | 14250 | 35,2 | 6,0 | 24,0 | ||
CH15-30 |  | 15250 | 54,2 | 8,6 | 34,4 | ||
CH10-35 |  | 10300 | 25,4 | 4,5 | 18,0 | 4,2 | 16,8 |
CH11-35 |  | 11300 | 27,9 | 4,5 | 18,0 | 4,2 | 16,8 |
CH12-35 |  | 12300 | 30,4 | 6,0 | 24,0 | 5,8 | 23,2 |
CH13-35 |  | 13300 | 32,8 | 6,0 | 24,0 | - | - |
CH14-35 |  | 14300 | 50,8 | 8,6 | 34,4 | ||
CH15-35 |  | 15300 | 54,3 | 8,6 | 34,4 | ||
CH16-35 |  | 16300 | 78,8 | 8,8 | 35,2 | ||
CH17-35 |  | 17300 | 109,2 | 15,3 | 61,2 | ||
CH18-35 |  | 18300 | 115,5 | 15,3 | 61,2 | ||
CH19-35 |  | 19300 | 121,8 | 15,3 | 61,2 | ||
CH20-35 |  | 20300 | 162,2 | 19,3 | 77,2 | ||
CH13-40 |  | 13350 | 47,4 | 6,4 | 25,6 | ||
CH14-40 |  | 14350 | 51,0 | 8,6 | 34,4 | ||
CH15-40 |  | 15350 | 74,2 | 8,8 | 35,2 | ||
CH16-40 |  | 16350 | 79,0 | 11,7 | 46,8 | ||
CH17-40 |  | 17350 | 109,5 | 15,3 | 61,2 | ||
CH18-40 |  | 18350 | 115,8 | 15,3 | 61,2 | ||
CH19-40 |  | 19350 | 154,6 | 19,3 | 77,2 | ||
CH20-40 |  | 20350 | 162,6 | 19,3 | 77,2 | ||
Таблица 8
продольной арматуры свай марок СНк11-30 - СНк20-40
Марка сваи | Арматурная сталь по ГОСТ 13840-68, класс К-7 | Усилие натяжения, тс (механический способ) | |||
Количество, диаметр, мм | Длина, мм | Масса, кг | одного каната | всех | |
СНк11-30 |  | 11250 | 18,1 | 6,8 | 27,2 |
СНк12-30 |  | 12250 | 19,7 | 6,8 | 27,2 |
СНк13-30 |  | 13250 | 21,3 | 6,8 | 27,2 |
СНк14-30 |  | 14250 | 22,9 | 6,8 | 27,2 |
СНк15-30 |  | 15250 | 43,6 | 11,7 | 46,8 |
СНк10-35 |  | 10300 | 16,6 | 6,8 | 27,2 |
СНк11-35 |  | 11300 | 18,2 | 6,8 | 27,2 |
СНк12-35 |  | 12300 | 19,8 | 6,8 | 27,2 |
СНк13-35 |  | 13300 | 21,4 | 6,8 | 27,2 |
СНк14-35 |  | 14300 | 23,0 | 6,8 | 27,2 |
СНк15-35 |  | 15300 | 43,7 | 11,7 | 46,8 |
СНк16-35 |  | 16300 | 72,8 | 17,8 | 71,2 |
СНк17-35 |  | 17300 | 77,2 | 17,8 | 71,2 |
СНк18-35 |  | 18300 | 104,5 | 11,7 | 93,6 |
СНк19-35 |  | 19300 | 172,3 | 17,8 | 142,4 |
СНк20-35 |  | 20300 | 181,2 | 17,8 | 142,4 |
СНк13-40 |  | 13350 | 21,5 | 6,8 | 27,2 |
СНк14-40 |  | 14350 | 23,1 | 6,8 | 27,2 |
СНк15-40 |  | 15350 | 43,8 | 11,7 | 46,8 |
СНк16-40 |  | 16350 | 73,0 | 17,8 | 71,2 |
СНк17-40 |  | 17350 | 77,5 | 17,8 | 71,2 |
СНк18-40 |  | 18350 | 104,8 | 11,7 | 93,6 |
СНк19-40 |  | 19350 | 172,8 | 17,8 | 142,4 |
СНк20-40 |  | 20350 | 181,7 | 17,8 | 142,4 |
13 - 18. (Измененная редакция, Изм. N 1).
19. Допускаются диаметры и классы продольной арматуры свай в соответствии с Приложением 1.
20. Ведомость стержней и выборка стали на спираль и сетки головы, каркаса острия, петли и штырь приведена в табл. 9 - 11.
(Измененная редакция, Изм. N 1).
Таблица 9
Ведомость стержней и выборка стали
на спираль марок Сп3-30 - Сп20-40
Марка элемента | Эскиз | l3, мм | Количество витков | Длина, мм | Масса, кг |
Сп3-30 |  | 1000 | 21 | 20800 | 3,2 |
Сп3,5-30 | 1500 | 22 | 21900 | 3,4 | |
Сп4-30 | 2000 | 24 | 23900 | 3,7 | |
Сп4,5-30 | 2500 | 26 | 26000 | 4,0 | |
Сп5-30 | 3000 | 27 | 27000 | 4,2 | |
Сп5,5-30 | 3500 | 29 | 29000 | 4,5 | |
Сп6-30 | 4000 | 31 | 31100 | 4,8 | |
Сп7-30 | 5000 | 34 | 34200 | 5,3 | |
Сп8-30 | 6000 | 37 | 37200 | 5,7 | |
Сп9-30 | 7000 | 41 | 41300 | 6,4 | |
Сп10-30 | 8000 | 44 | 44400 | 6,8 | |
Сп11-30 | 9000 | 47 | 47500 | 7,3 | |
Сп12-30 | 10000 | 51 | 51600 | 7,9 | |
Сп13-30 |  | 11000 | 72 | 71900 | 11,1 |
Сп14-30 | 12000 | 77 | 76900 | 11,8 | |
Сп15-30 | 13000 | 82 | 81900 | 12,6 | |
Сп8-35 |  | 6000 | 37 | 44500 | 6,9 |
Сп9-35 | 7000 | 41 | 49300 | 7,6 | |
Сп10-35 | 8000 | 44 | 53000 | 8,2 | |
Сп11-35 | 9000 | 47 | 56600 | 8,7 | |
Сп12-35 | 10000 | 51 | 61500 | 9,5 | |
Сп13-35 |  | 11000 | 72 | 86000 | 13,2 |
Сп14-35 | 12000 | 77 | 91900 | 14,2 | |
Сп15-35 | 13000 | 82 | 97900 | 15,1 | |
Сп16-35 | 14000 | 87 | 103900 | 16,0 | |
Сп17-35 | 15000 | 92 | 109900 | 16,9 | |
Сп18-35 | 16000 | 97 | 115900 | 17,8 | |
Сп19-35 | 17000 | 102 | 121900 | 18,8 | |
Сп20-35 | 18000 | 107 | 127800 | 19,7 | |
Сп13-40 |  | 11000 | 72 | 100200 | 15,4 |
Сп14-40 | 12000 | 77 | 107200 | 16,5 | |
Сп15-40 | 13000 | 82 | 114200 | 17,6 | |
Сп16-40 | 14000 | 87 | 121000 | 18,6 | |
Сп17-40 | 15000 | 92 | 128100 | 19,7 | |
Сп18-40 | 16000 | 97 | 135100 | 20,8 | |
Сп19-40 | 17000 | 102 | 142000 | 21,9 | |
Сп20-40 | 18000 | 107 | 149000 | 23,0 |
Таблица 10
Ведомость стержней на один элемент
(сетки головы, каркас острия, петли, штырь)

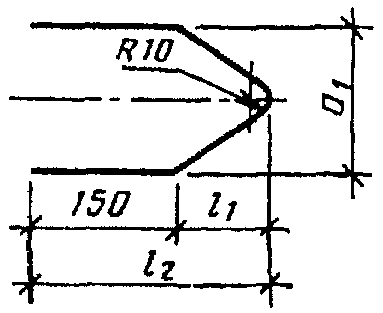

Марка элемента | Позиция | Эскиз или сечение | Диаметр, мм, класс | Длина заготовки l, мм | Количество | a1 | a2 | l1 | l2 |
мм | |||||||||
С30 | 1 |  | 5BI | 280 | 6 | 65 | - | - | - |
С35 | 1 | 5BI | 320 | 6 | 75 | ||||
С40 | 1 | 5BI | 380 | 7 | 70 | ||||
КО30 | 2 | Поз. 2  Поз. 3  | 10AI | 780 | 2 | 290 | - | 190 | 340 |
3 | 5BI | 3100 | 1 | - | 205 | - | - | ||
КО35 | 2 | 10AI | 840 | 2 | 320 | - | 220 | 370 | |
3 | 5BI | 4400 | 1 | - | 235 | - | - | ||
КО40 | 2 | 10AI | 990 | 2 | 410 | - | 280 | 430 | |
3 | 5BI | 5000 | 1 | - | 295 | - | - | ||
П3 | - |  | 10AI | 1250 | - | 360 | 180 | - | - |
П4 | 12AI | 1250 | 360 | ||||||
П5 | 14AI | 1250 | 360 | ||||||
П6 | 16AI | 1260 | 360 | ||||||
П7 | 14AI | 1350 | 410 | 230 | |||||
П8 | 16AI | 1360 | 410 | ||||||
П9 | 18AI | 1370 | 410 | ||||||
П10 | 20AI | 1370 | 410 | ||||||
П11 | 20AI | 1470 | 410 | 280 | |||||
П12 | 22AI | 1470 | 460 | ||||||
П13 | 25AI | 1480 | 460 | ||||||
Ш1 | - |  | 10AI | 250 | - | - | - | - | - |
Таблица 11
каркас острия, петли, штырь)
────────┬───────────────────────────────────────────┬─────────────
Марка │ Арматурная сталь │Всего масса,
элемента├─────────────────────┬─────────────────────┤ кг
│ по ГОСТ 5781-82, │ по ГОСТ 6727-80, │
│ класс А-I │ класс В-I │
├───────────┬─────────┼───────────┬─────────┤
│Диаметр, мм│Масса, кг│Диаметр, мм│Масса, кг│
────────┼───────────┼─────────┼───────────┼─────────┼─────────────
С30 │ - │ - │ 5 │ 0,3 │ 0,3
С35 │ │ │ │ 0,3 │ 0,3
С40 │ │ │ │ 0,4 │ 0,4
────────┼───────────┼─────────┼───────────┼─────────┼─────────────
КО30 │ 10 │ 1,0 │ 5 │ 0,5 │ 1,5
КО35 │ │ 1,0 │ │ 0,7 │ 1,7
КО40 │ │ 1,2 │ │ 0,9 │ 2,1
────────┼───────────┼─────────┼───────────┼─────────┼─────────────
П3 │ 10 │ 0,5 │ - │ - │ 0,5
├───────────┤ │ │ │
П4 │ 12 │ 1,1 │ │ │ 1,1
П5 │ 14 │ 1,5 │ │ │ 1,5
П6 │ 16 │ 2,0 │ │ │ 2,0
П7 │ 14 │ 1,6 │ │ │ 1,6
П8 │ 16 │ 2,1 │ │ │ 2,1
П9 │ 18 │ 2,7 │ │ │ 2,7
П10 │ 20 │ 3,4 │ │ │ 3,4
П11 │ 20 │ 3,6 │ │ │ 3,6
П12 │ 22 │ 4,4 │ │ │ 4,4
П13 │ 25 │ 5,7 │ │ │ 5,7
────────┼───────────┼─────────┼───────────┼─────────┼─────────────
Ш1 │ 10 │ 0,1 │ - │ - │ 0,1
21. Сетки, петли и каркас острия должны быть привязаны к продольной арматуре вязальной проволокой. Штырь устанавливается после формования бетона.
22. (Исключен, Изм. N 1).
23. Сваи с продольной арматурой, предусмотренной настоящим стандартом, должны быть испытаны на трещиностойкость путем укладки их на две опоры, расположенные по схеме, указанной на черт. 3.

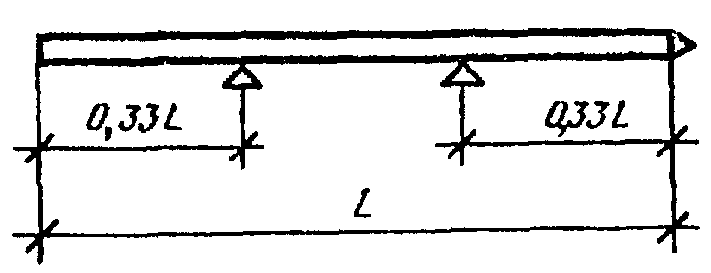

Схема испытания свай
Черт. 3
24. После укладки свай на две опоры через 10 мин производят осмотр ее верхней грани над опорами. Сваю считают выдержавшей испытание, если на ее гранях:
а) не появятся трещины - для свай с арматурой из высокопрочной проволоки и канатов;
б) раскрытие трещин не превышает 0,2 мм - для свай со стержневой арматурой.
Ширину раскрытия трещин измеряют с точностью до 0,05 мм.
25. Испытание на трещиностойкость свай, в которых площадь поперечного сечения продольной арматуры увеличена по сравнению с приведенной в настоящем стандарте, производят в соответствии со схемой, которая должна быть приложена в заказной спецификации.
26. Условия расчета и применения свай даны в Приложении 2.

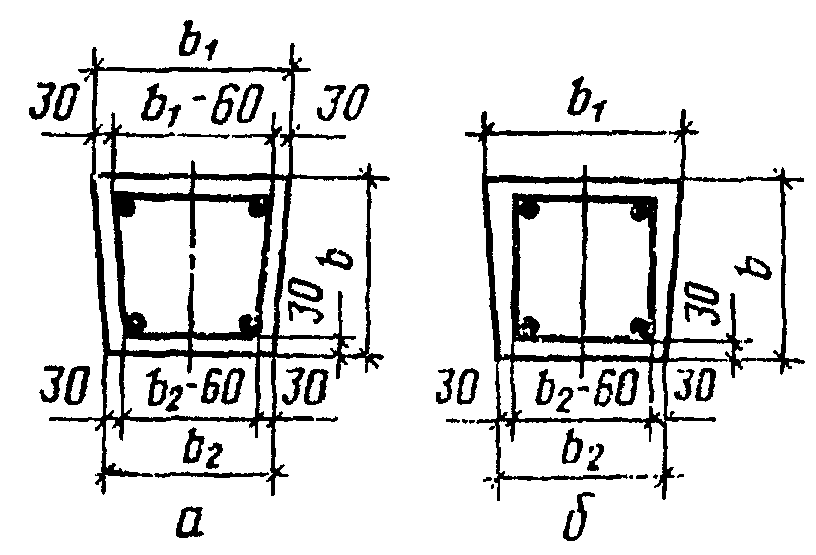

27. Сваи длиной до 12 м включительно допускается изготовлять с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:15 без изменения площади поперечного сечения. При этом защитный слой бетона не должен быть менее 30 мм. Расположение арматуры в поперечном сечении сваи должно соответствовать черт. 4а, б.
Черт. 4
Обязательное
1. В табл. 1 и 2 приведены допускаемые варианты замены продольной стержневой арматуры и арматурных канатов. Марка бетона по прочности на сжатие должна соответствовать указанной в табл. 1 настоящего стандарта.
Таблица 1
Марка сваи | Количество, диаметр, мм, класс | Усилие натяжения, тс | |||
Механический способ | Электротермический способ | ||||
одного стержня | всех | одного стержня | всех | ||
CH12-30 |  | 6,4 | 25,6 | 6,1 | 24,4 |
CH13-30 |  | 6,4 | 25,6 | - | - |
CH14-30 |  | 6,4 | 25,6 | - | - |
CH15-30 |  | 8,8 | 35,2 | - | - |
CH12-35 |  | 6,4 | 25,6 | 6,1 | 24,4 |
CH13-35 |  | 6,4 | 25,6 | - | - |
CH14-35 |  | 8,8 | 35,2 | - | - |
CH15-35 |  | 8,8 | 35,2 | - | - |
CH16-35 |  | 11,5 | 46,0 | - | - |
CH17-35 |  | 14,5 | 58,0 | - | - |
CH18-35 |  | 14,5 | 58,0 | - | - |
CH19-35 |  | 14,5 | 58,0 | - | - |
CH20-35 |  | 17,9 | 71,6 | - | - |
CH14-40 |  | 8,8 | 35,2 | - | - |
CH16-40 |  | 11,5 | 46,0 | - | - |
CH17-40 |  | 14,5 | 58,0 | - | - |
CH18-40 |  | 14,5 | 58,0 | - | - |
CH19-40 |  | 17,9 | 71,6 | - | - |
CH20-40 |  | 17,9 | 71,6 | - | - |
Таблица 2
Марка сваи | Количество, диаметр, мм, класс | Усилие натяжения, тс | |
одного каната | всех | ||
СНк15-30 |  | 6,8 | 54,4 |
СНк15-35 |  | 6,8 | 54,4 |
СНк16-35 |  | 6,8 | 54,4 |
СНк17-35 |  | 6,8 | 81,6 |
 | 11,7 | 93,6 | |
СНк18-35 |  | 6,8 | 81,6 |
СНк19-35 |  | 6,8 | 108,8 |
 | 11,7 | 140,4 | |
СНк20-35 |  | 6,8 | 136,0 |
 | 11,7 | 140,4 | |
СНк17-40 |  | 6,8 | 81,6 |
 | 11,7 | 93,6 | |
СНк18-40 |  | 6,8 | 81,6 |
СНк19-40 |  | 6,8 | 108,8 |
 | 11,7 | 140,4 | |
СНк20-40 |  | 6,8 | 136,0 |
 | 11,7 | 140,4 | |
Примечание. Замена арматуры в сваях, не включенных в табл. 1 и 2, экономически нецелесообразна.
(Измененная редакция, Изм. N 1).
Обязательное
1. Сваи, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины призматической части сваи, по прочности и раскрытию (кратковременному) трещин до
= 0,3 мм при армировании свай стержневой арматурой; по образованию трещин при армировании свай проволокой и арматурными канатами.
= 0,3 мм при армировании свай стержневой арматурой; по образованию трещин при армировании свай проволокой и арматурными канатами.Коэффициент перегрузки к собственной массе не учитывается. Коэффициент динамичности принят равным:
1,5 - при расчете по прочности;
1,25 - при расчете по образованию и раскрытию трещин.
ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду СНиП II-21-75, а не СНиП II.21-75. |
2. При проектировании свайных фундаментов сваи должны быть рассчитаны на нагрузки, передаваемые на сваи в строительный и эксплуатационный периоды, по прочности и трещиностойкости. При этом категории трещиностойкости свай в зависимости от условий их работы и вида продольной арматуры, а также величина предельно допустимой ширины раскрытия трещин должны быть приняты согласно главе СНиП II.21-75.
Допускается увеличивать поперечное сечение продольной арматуры, если это требуется по расчету. При этом в конце марки сваи добавляется буква "у" (усиленная) и в заказной спецификации дополнительно указывается класс, диаметр и количество стержней продольной арматуры.
3. При проверке свай по прочности и образованию трещин для свай, армированных проволокой и канатами, и по прочности и раскрытию трещин до
= 0,2 мм для свай, армированных стержневой арматурой, на внецентренное сжатие от эксплуатационных нагрузок рекомендуется пользоваться графиками.

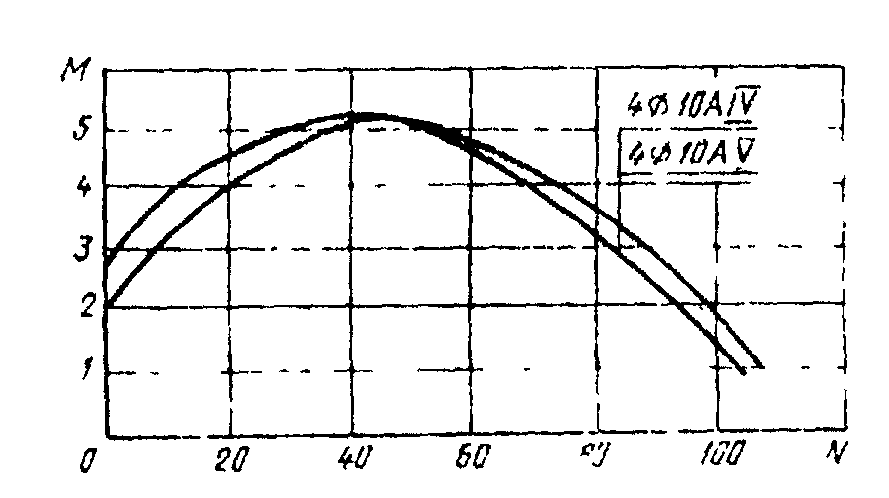

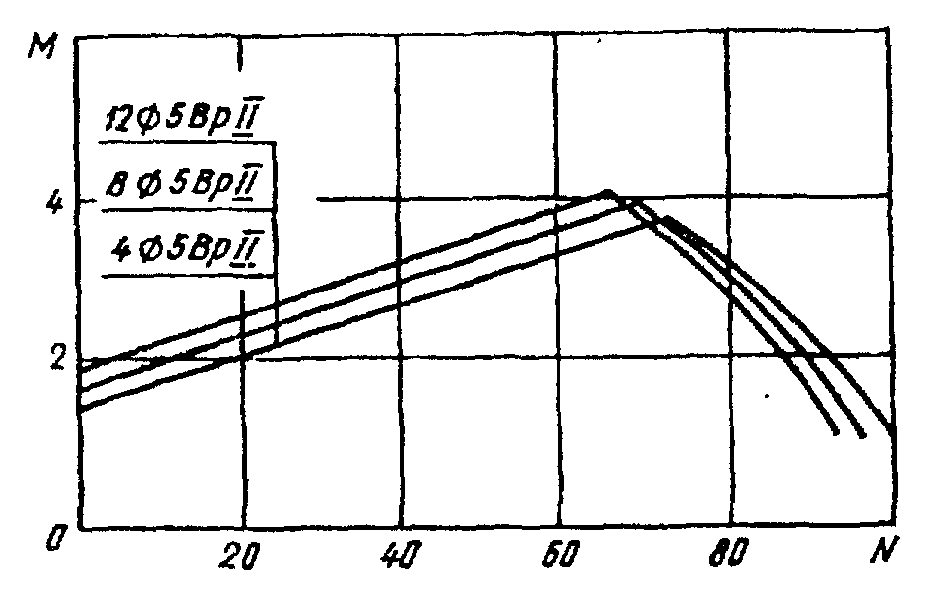

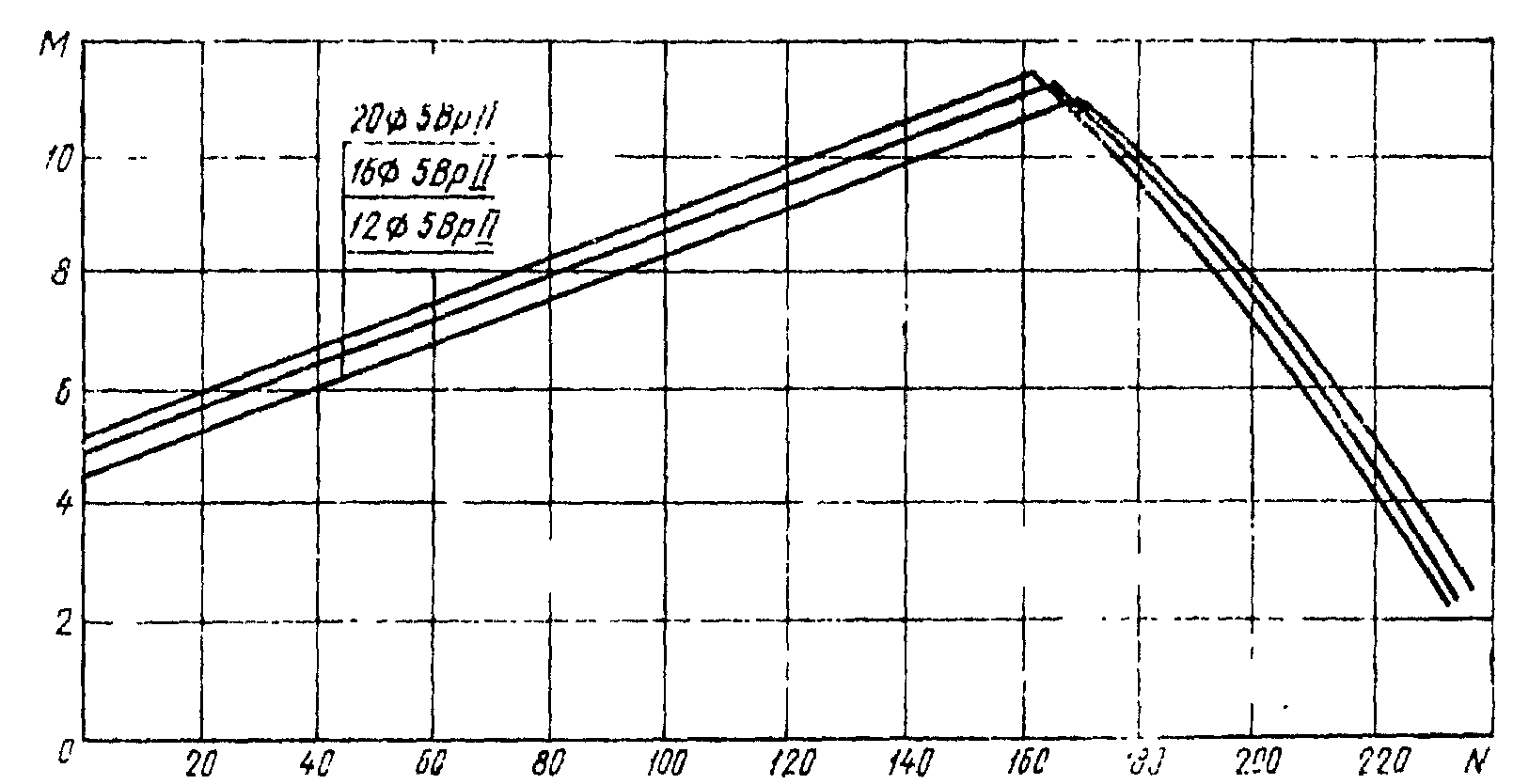

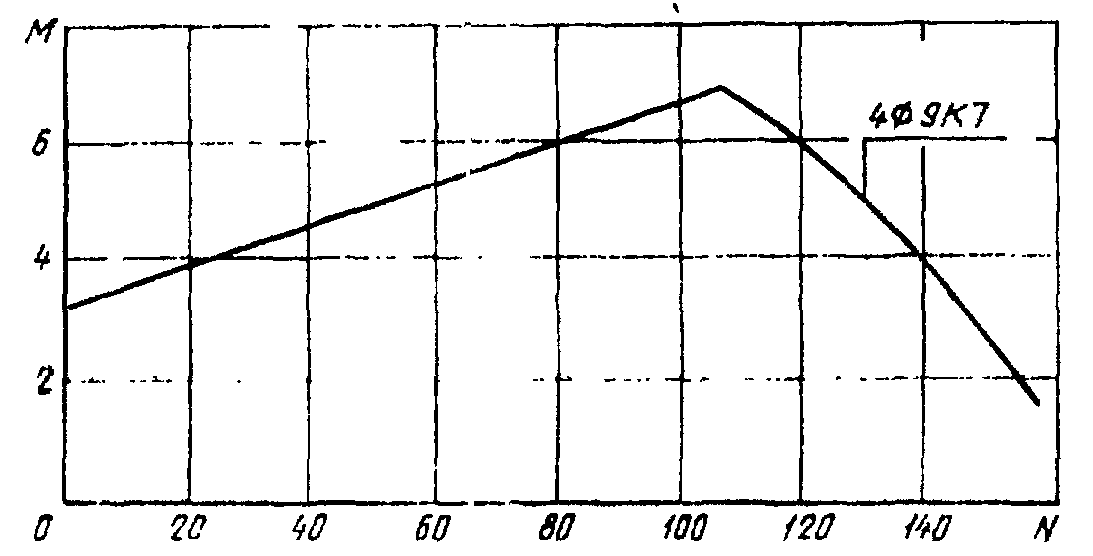

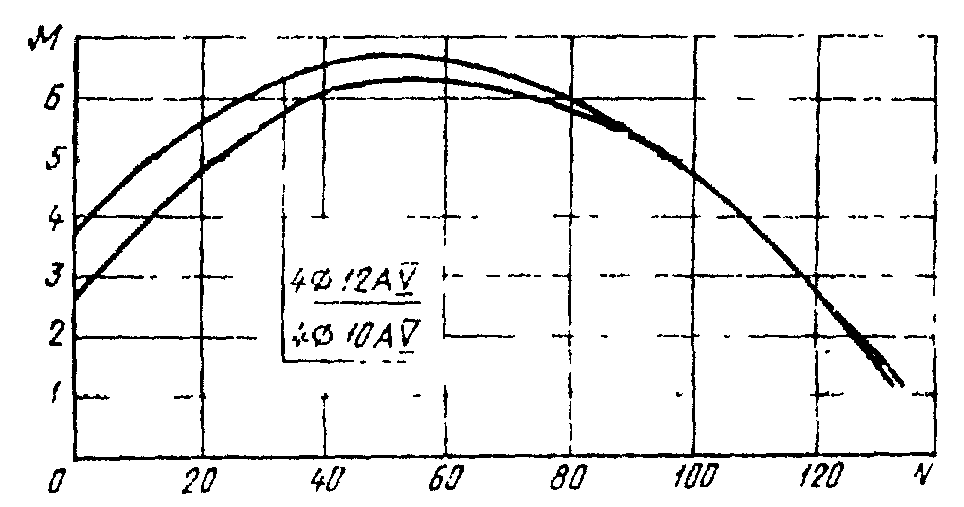

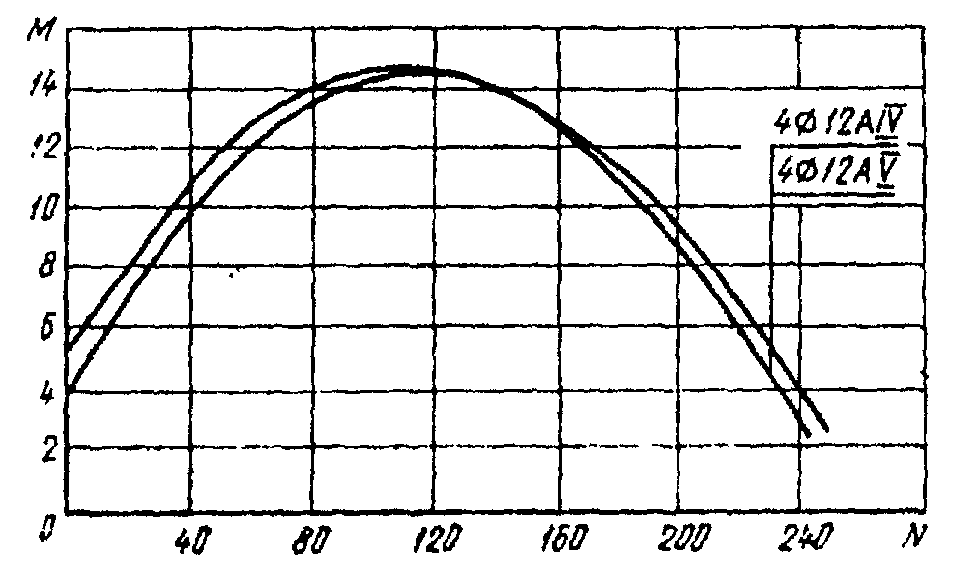

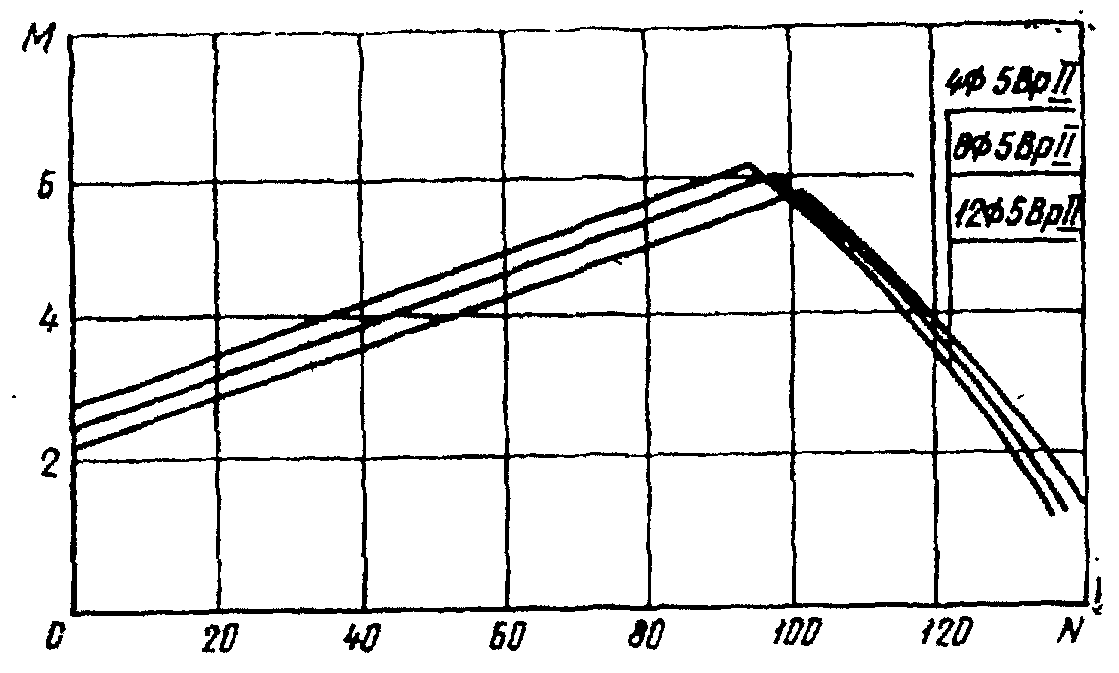

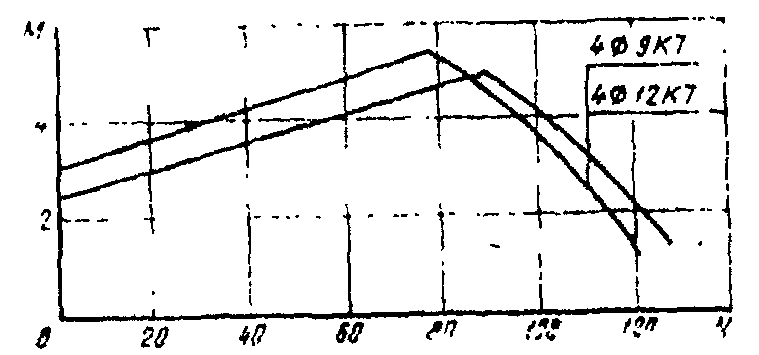

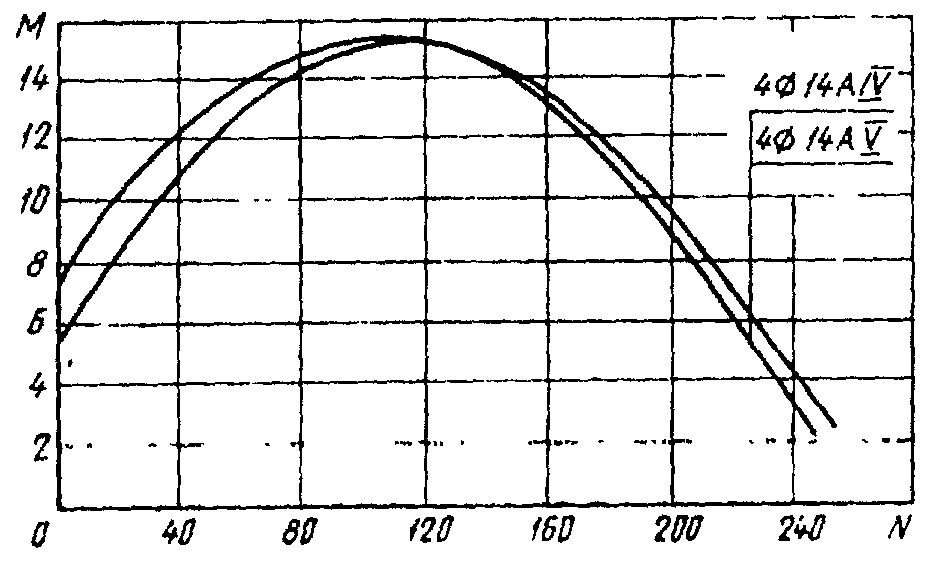

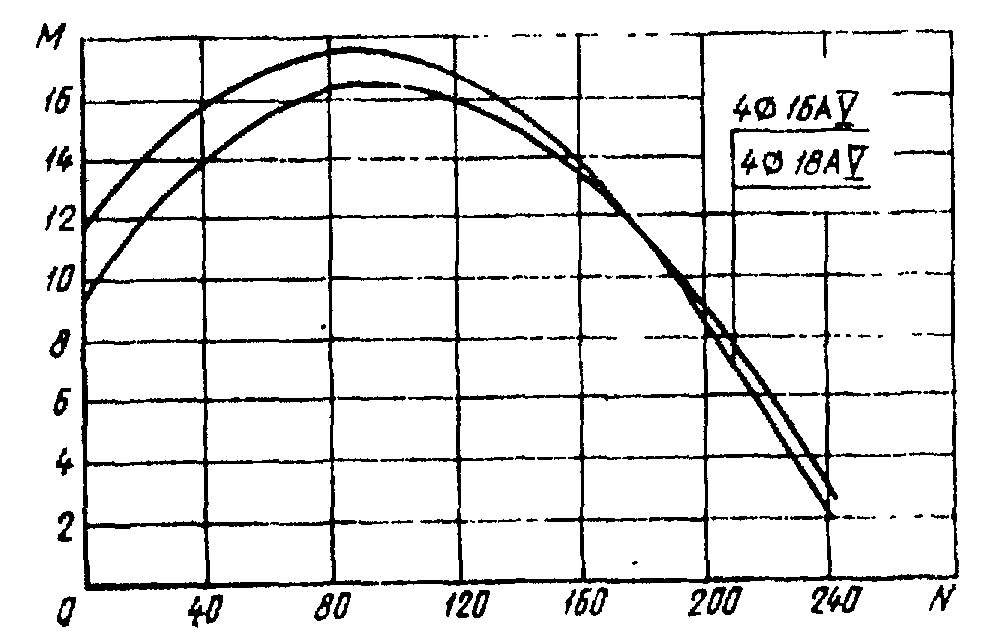

= 0,2 мм для свай, армированных стержневой арматурой, на внецентренное сжатие от эксплуатационных нагрузок рекомендуется пользоваться графиками.4. Графики для проверки свай, предусмотренных настоящим стандартом, на внецентренное сжатие от эксплуатационных нагрузок M и N приведены на черт. 1 - 17.
Сваи сечением 30 х 30 см. Бетон М300
Черт. 1
Сваи сечением 30 х 30 см. Бетон М400
Черт. 2
Сваи сечением 35 х 35 см. Бетон М300
Черт. 3
Сваи сечением 35 х 35 см. Бетон М400
Черт. 4
Сваи сечением 40 х 40 см. Бетон М400
Черт. 5
Сваи сечением 30 х 30 см. Бетон М300
Черт. 6
Сваи сечением 30 х 30 см. Бетон М400
Черт. 7
Сваи сечением 35 х 35 см. Бетон М300
Черт. 8
Сваи сечением 35 х 35 см. Бетон М400
Черт. 9
Сваи сечением 40 х 40 см. Бетон М400
Черт. 10
Сваи сечением 40 х 40 см. Бетон М400
Черт. 11
Сваи сечением 40 х 40 см. Бетон М400
Черт. 12
Сваи сечением 30 х 30 см. Бетон М350
Черт. 13
Сваи сечением 30 х 30 см. Бетон М400
Черт. 14
Сваи сечением 35 х 35 см. Бетон М350
Черт. 15
Сваи сечением 35 х 35 см. Бетон М400
Черт. 16
Сваи сечением 40 х 40 см. Бетон М400
На графиках приняты обозначения: N - нормальная сила, тс; M - изгибающий момент относительно оси сваи, тс x м, передаваемые на сваю при эксплуатации здания и сооружения.
3 - 4. (Измененная редакция, Изм. N 1).
5. Предполагается, что свая по всей длине находится в грунте и продольный изгиб сваи не учитывается.
6. После выбора длины и сечения сваи (по геологическим условиям) устанавливается класс, диаметр и количество стержней, проволок или канатов продольной арматуры в соответствии с табл. 2 - 11 настоящего стандарта.
7. Если точка с координатами M и N лежит ниже линии, соответствующей принятому армированию свай, то выбранная свая удовлетворяет расчету по прочности, раскрытию или образованию трещин (для соответствующей продольной арматуры) на эксплуатационные нагрузки M и N, если точка лежит выше - не удовлетворяет.
