Постановлением Госстроя СССР
от 21 июня 1983 г. N 122
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ПАССАЖИРСКИЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Passenger electric lifts. Basic parameters and dimensions
ГОСТ 5746-83
(СТ СЭВ 4325-83)
Список изменяющих документов (в ред. Изменения N 1, утв. в декабре 1984 г., Изменения N 2, утв. в декабре 1985 г.) |
ОКП 48 3611
Дата введения
1 января 1986 года
1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения
Разработчики Е.А. Нефедов (руководитель темы); Л.И. Вольф-Троп, канд. тех. наук; С.М. Ройтбург, И.Я. Файнштейн
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 21 июня 1983 г. N 122.
4. Ссылочные нормативно-технические документы
─────────────────────────────────────────────────┬────────────────
Обозначение НТД, на который дана ссылка │Номер пункта
─────────────────────────────────────────────────┼────────────────
ИСО 4190-1-80 │Вводная часть
5. Переиздание (июль 1998 г.) с Изменениями N 1, 2, утвержденными в декабре 1984 г., декабре 1985 г. (ИУС N 5-85, 4-86).
Настоящий стандарт распространяется на электрические пассажирские лифты (далее - лифты), устанавливаемые в жилых, общественных зданиях и зданиях промышленных предприятий и предназначаемые для подъема и спуска пассажиров.
Разработка чертежей строительных конструкций зданий с учетом установки лифтов должна производиться в соответствии с технической документацией базовой организации по стандартизации лифтов.
Стандарт соответствует СТ СЭВ 4325-83 и международному стандарту ИСО 4190-1 в части грузоподъемности и скорости лифтов, размеров кабин (в плане), ширины дверей кабины и дверей шахты, а также применяемости лифтов в зависимости от вида зданий.
(Измененная редакция, Изм. N 1.)
1.1. Основные параметры и применяемость лифтов в зависимости от вида здания должны соответствовать указанным в табл. 1 и 1а.
────────┬──────────┬───────┬──────┬──────┬───────┬────────────────
Виды │Грузо- │Вмести-│Номи- │Высота│Число │ Питающая
зданий │подъем- │мость │наль- │подъе-│остано-│ электрическая
│ность, кг │кабины │ная │ма, м,│вок, не│ сеть
│ │(коли- │ско- │не бо-│более │
│ │чество │рость,│лее │ │
│ │чело- │м/с │ │ │
│ │век) │ │ │ │
────────┼──────────┼───────┼──────┼──────┼───────┼────────────────
Жилые │ 400 │ 5 │1,0 │ 60 │ 16 │Род тока: пере-
│ │ │1,6 │ 85 │ 25 │менный трехфаз-
────────┼──────────┼───────┼──────┼──────┼───────┤ный.
│ 630 │ 8 │1,0 │ 60 │ 16 │Номинальная
│ │ │1,6 │ 85 │ 25 │частота, Гц: 50;
────────┼──────────┼───────┼──────┼──────┼───────┤60 <4>
Общест- │ 400 <1> │ 5 │0,63 │ 70 │ 10 │Номинальное
венные ├──────────┼───────┼──────┼──────┼───────┤напряжение, В:
здания и│ 630 │ 8 │1,0 │ 45 │ 10 │ - при частоте
здания │ │ │1,6 │ 65 │ 16 │50 Гц:
промыш- ├──────────┼───────┼──────┼──────┼───────┤220, 240 <4>,
ленных │ 800 │ 10 │1,0 │ 45 │ 10 │380, 415 <4>;
предпри-│ │ │1,6 │ 65 │ 16 │ - при частоте
ятий │ │ │2,5 │ 100 │ 25 │60 Гц:
├──────────┼───────┼──────┼──────┼───────┤220, 230, 240,
│ 1000 │ 12 │1,0 │ 45 │ 10 │254, 380, 400,
│ │ │1,6 │ 65 │ 16 │415, 440
│ │ │2,5 │ 100 │ 25 │
│ │ │4,0 │ 150 │ 25 │
├──────────┼───────┼──────┼──────┼───────┤
│ 1000 <2> │ 12 │1,6 │ 150 │ 30 │
├──────────┼───────┼──────┼──────┼───────┤
│ 1250 │ 15 │1,0 │ 45 │ 10 │
│ │ │1,6 │ 65 │ 16 │
│ │ │2,5 │ 100 │ 25 │
│ │ │4,0 │ 150 │ 25 │
├──────────┼───────┼──────┼──────┼───────┤
│ 1600 │ 20 │2,5 │ 100 │ 25 │
│ │ │4,0 │ 150 │ 25 │
├──────────┼───────┼──────┼──────┼───────┤
│ 1600 <3> │ 20 │1,0 │ 45 │ 10 │
│ │ │1,6 │ 65 │ 16 │
--------------------------------
────────┬────────┬──────┬──────┬──────┬───────────────────────────
Грузо- │Вмести- │Номи- │Высота│Число │Питающая электрическая сеть
подъем- │мость │наль- │подъе-│оста- │
ность, │кабины, │ная │ма, м,│новок,│
кг │(количе-│ско- │не бо-│не бо-│
│ство че-│рость,│лее │лее │
│ловек) │м/с │ │ │
────────┴────────┴──────┴──────┴──────┼───────────────────────────
1. Лифты для жилых зданий │
│
320 │ 4 │ 0,71 │ 45 │ 10 │Род тока: переменный трех-
│ ├──────┼──────┼──────┤фазный.
│ │ 1,0 │ 75 │ 17 │Номинальная частота, Гц:
│ ├──────┼──────┼──────┤50, 60 <3>
│ │ 1,4 │ 100 │ 25 │Номинальное напряжение, В:
────────┼────────┼──────┼──────┼──────┤ - при частоте 50 Гц: 220,
│ ├──────┼──────┼──────┤ - при частоте 60 Гц: 220,
│ │ 1,0 │ 75 │ 17 │230, 240, 254, 380, 400,
────────┼────────┼──────┼──────┼──────┤415, 440
500 │ 6 │ 1,0 │ 75 │ 17 │
│ ├──────┼──────┼──────┤
│ │ 1,4 │ 100 │ 25 │
────────┼────────┼──────┼──────┼──────┤
630 │ 8 │ 1,0 │ 75 │ 17 │
│
2. Лифты для общественных зданий и │
зданий промышленных предприятий │
│
500 <4>│ 6 │ 1,0 │ 75 │ 17 │
│ ├──────┼──────┼──────┤
│ │ 1,4 │ 100 │ 25 │
────────┼────────┼──────┼──────┼──────┤
630 <4>│ 8 │ 1,0 │ 75 │ 10 │
────────┼────────┼──────┼──────┼──────┤
1000 <2>│ 12 │ 1,0 │ 75 │ 17 │
│ ├──────┼──────┼──────┤
│ │ 1,4 │ 100 │ 25 │
│ ├──────┼──────┼──────┤
│ │ 2,0 │ 150 │ 40 │
│ ├──────┼──────┼──────┤
│ │ 4,0 │ 150 │ 40 │
────────┼────────┼──────┼──────┼──────┤
1600 │ 20 │ 4,0 │ 150 │ 40 │
│
2.1. Лифты для производственных │
зданий │
│
320 │ 4 │ 0,5 │ 70 │ 24 │
│ ├──────┼──────┼──────┤
│ │ 0,5 │ 125 │ 24 │
│
2.2. Лифты для │
лечебно-профилактических │
учреждений │
│
500 │6 или │ 0,5 │ 45 │ 14 │
│4 + один│ │ │ │
│человек │ │ │ │
│на боль-│ │ │ │
│ничной │ │ │ │
│койке │ │ │ │
--------------------------------
1.2. Конструктивные исполнения лифтов должны соответствовать указанным в табл. 2 и 2а.
Таблица 2
───────┬──────────────────────────────────────────────────────────
Конст- │ Вид здания
руктив-├───────────┬──────────────────────────────────────────────
ное │ │ Общественные и промышленных предприятий
испол- │ Жилые ├─────────┐ ┌──────────
нение │ │Производ-│ │Лечебно-
│ │ственные │ │профилак-
│ │ │ │тических
│ │ │ │учрежде-
│ │ │ │ний
├───────────┴─────────┴─────────────────────────┴──────────
│ Грузоподъемность лифта, кг
├─────┬─────┬─────────┬───────┬───────────┬─────┬──────────
│ 400 │ 630 │ 400 │ 630, │ 1000 <*> │1250,│ 1600
│ │ │ │ 800, │ │1600 │
│ │ │ │ 1000 │ │ │
───────┼─────┴─────┴─────────┴───────┼───────────┼─────┼──────────
Вид ка-│ Непроходная │Непроходная│Не- │Непроход-
бины │ │или проход-│про- │ная или
│ │ная │ход- │проходная
│ │ │ная │
───────┼───────────┬─────────┬───────┼───────────┼─────┴──────────
Конст- │Горизон- │Распашная│Гори- │У непроход-│ Горизонтально-
рукция │тально- │или гори-│зон- │ной кабины:│ раздвижная
дверей │раздвижная │зонталь- │тально-│горизон- │
кабины │ │но-разд- │разд- │тально- │
или │ │вижная │вижная │раздвижная.│
шахты │ │ │ │У проходной│
│ │ │ │кабины: го-│
│ │ │ │ризонталь- │
│ │ │ │но-раздвиж-│
│ │ │ │ная у осно-│
│ │ │ │вной двери,│
│ │ │ │распашная у│
│ │ │ │вспомога- │
│ │ │ │тельной │
│ │ │ │двери. │
───────┼───────────┼─────────┼───────┼───────────┼────────────────
Вид │Автомати- │ Ручной │Автома-│У непроход-│ Автоматический
привода│ческий │ │тичес- │ной кабины:│
дверей │ │ │кий │автомати- │
кабины │ │ │ │ческий. │
или │ │ │ │У проходной│
шахты │ │ │ │кабины: │
│ │ │ │автомати- │
│ │ │ │ческий у │
│ │ │ │основной │
│ │ │ │двери, руч-│
│ │ │ │ной у вспо-│
│ │ │ │могательной│
│ │ │ │двери. │
───────┼───────────┴─────────┴───────┴───────────┴────────────────
Вид │ Глухая
шахты │
───────┼──────────────────────────────────────────────────────────
Распо- │ Над шахтой
ложение│
машин- │
ного │
помеще-│
ния │
относи-│
тельно │
шахты │
───────┼───────────┬─────────┬─────────────────────────┬──────────
Вид │Смешанная │Смешанная│Смешанная собирательная │Смешанная
систе- │собиратель-│простая │в двух направлениях │собира-
мы │ная при │ │ │тельная в
управ- │движении │ │ │двух нап-
ления │вниз │ │ │равлениях
│ │ │ │с приори-
│ │ │ │тетным
│ │ │ │вызовом
│ │ │ │кабины на
│ │ │ │любой этаж
│ │ │ │для транс-
│ │ │ │портирова-
│ │ │ │ния
│ │ │ │"лежачих"
│ │ │ │больных.
--------------------------------
Таблица 2а
─────────┬───────────────────────────────────────────────────────────────────
Конструк-│ Вид здания
тивное ├───────────────────┬─────────┬───────────────────────┬─────────────
исполне- │ Жилые │Производ-│ Общественные и │Лечебно-про-
ние │ │ственные │ промышленных │филактических
│ │промыш- │ предприятий │учреждений
│ │ленных │ │
│ │предприя-│ │
│ │тий │ │
├───────────────────┴─────────┴───────────────────────┴─────────────
│ Грузоподъемность лифта, кг
├─────┬─────┬───────┬─────────┬────┬───┬─────────┬────┬─────────────
│320, │ 320,│ 320, │ 320 │500 │630│ 1000 │1600│ 500
│400 │ 400,│ 500 │ │ │ │ │ │
│ │ 500,│ │ │ │ │ │ │
│ │ 630 │ │ │ │ │ │ │
├─────┴─────┴───────┴─────────┴────┴───┴─────────┴────┴─────────────
│ Номинальная скорость, м/с
├─────┬─────┬───────┬─────────┬────┬───┬─────────┬────┬─────────────
│0,71 │ 1,0 │ 1,4 │ 0,5 │1,0;│1,0│1,0; 1,4;│ 4,0│ 0,5
│ │ │ │ │1,4 │ │2,0; 4,0;│ │
─────────┼─────┴─────┴───────┴─────────┴────┴───┴─────────┴────┼─────────────
Вид │ Непроходная │Непроходная
кабины │ │или проходная
─────────┼───────────────────┬─────────┬───────────────────────┼─────────────
Конструк-│Горизонтально- │Распаш- │Горизонтально-раздвиж- │ Распашная
ция │раздвижная │ная: у │ная │
дверей │ │кабины - │ │
кабины и │ │двухст- │ │
шахты │ │ворча- │ │
│ │тая, у │ │
│ │шахты - │ │
│ │одност- │ │
│ │ворчатая │ │
─────────┼───────────────────┼─────────┼───────────────────────┼─────────────
Вид при- │ Автоматический │ Ручной │ Автоматический │ Ручной
вода две-│ │ │ │
рей каби-│ │ │ │
ны и шах-│ │ │ │
ты │ │ │ │
─────────┼───────────────────┴─────────┴───────────────────────┼─────────────
Вид шахты│ Глухая │ Справа
─────────┼─────────────────────────────┬───────────────────────┤
Располо- │ Сзади или справа │ Сзади │
жение │ │ │
противо- │ │ │
веса │ │ │
относи- │ │ │
тельно │ │ │
кабины │ │ │
─────────┼─────────────────────────────┴───────────────────────┴─────────────
Располо- │ Над шахтой
жение │
машинного│
помещения│
относи- │
тельно │
шахты │
─────────┼─────┬─────────────┬─────────┬───────────────────────┬─────────────
Вид │Сме- │Смешанная со-│Смешан- │Смешанная собирательная│Внутренняя
системы │шан- │бирательная │ная прос-│в двух направлениях │кнопочная
управле- │ная │при движении │тая │ │простая с
ния │прос-│вниз │ │ │сигнальным
│тая │ │ │ │вызовом ка-
│ │ │ │ │бины с любой
│ │ │ │ │посадочной
│ │ │ │ │площадки
│ │ │ │ │(для работы
│ │ │ │ │с проводни-
│ │ │ │ │ком)
В таблице указана система управления для одиночного лифта. В случае установки группы из двух и более лифтов должна быть применена система группового управления.
1.1, 1.2. (Измененная редакция, Изм. N 1, 2.)
1.3. Два и более лифтов могут устанавливаться в одной общей шахте. Размеры общей шахты, машинного и блочного помещений должны приниматься в соответствии с технической документацией базовой организации по стандартизации лифтов.
1.4. Отклонение рабочей скорости не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1 и 1а.
(Измененная редакция, Изм. N 2.)
1.5. Область применения лифтов, их исполнение в зависимости от воздействия климатических факторов среды и технические требования к лифтам должны соответствовать ГОСТ 22011.

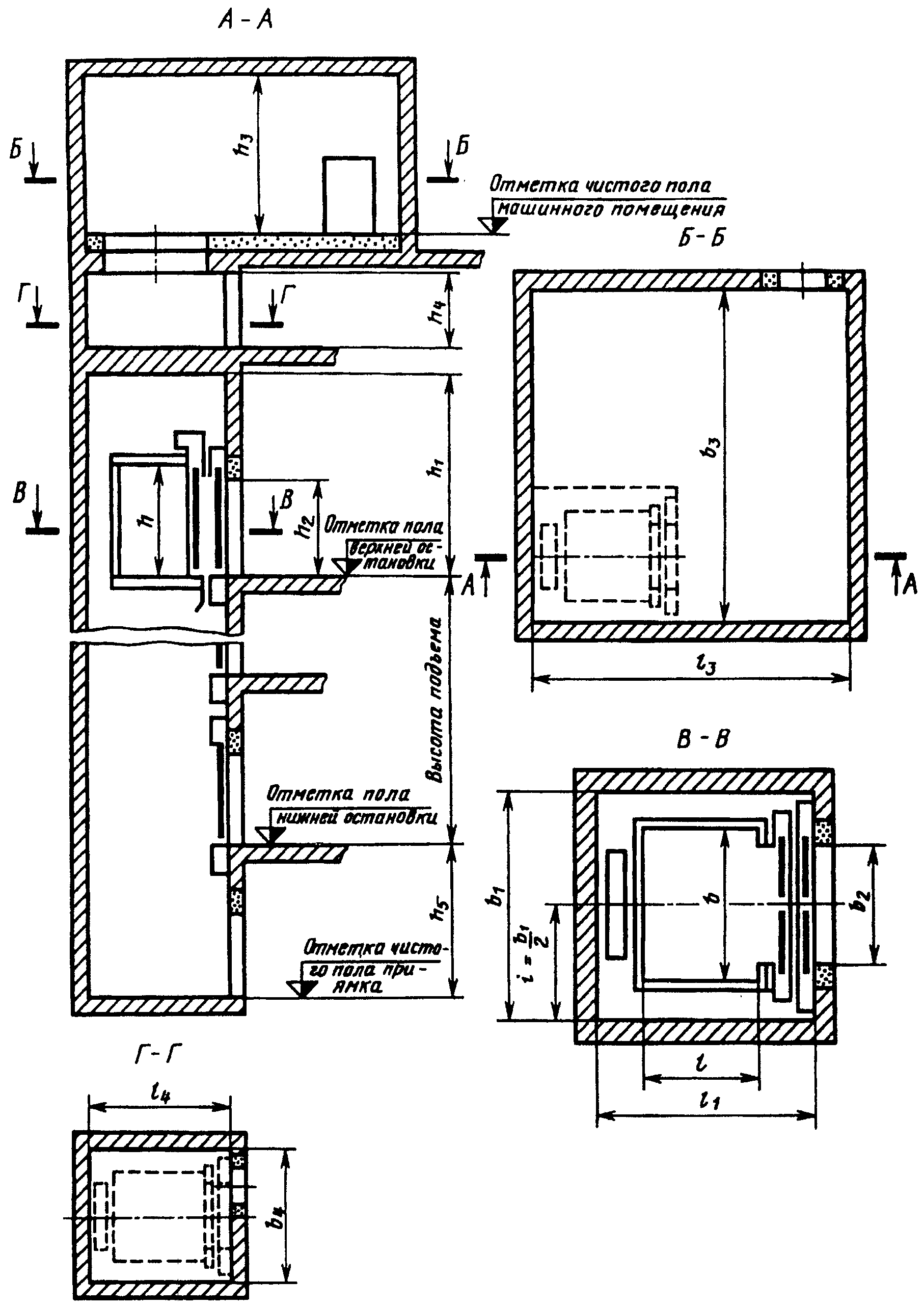

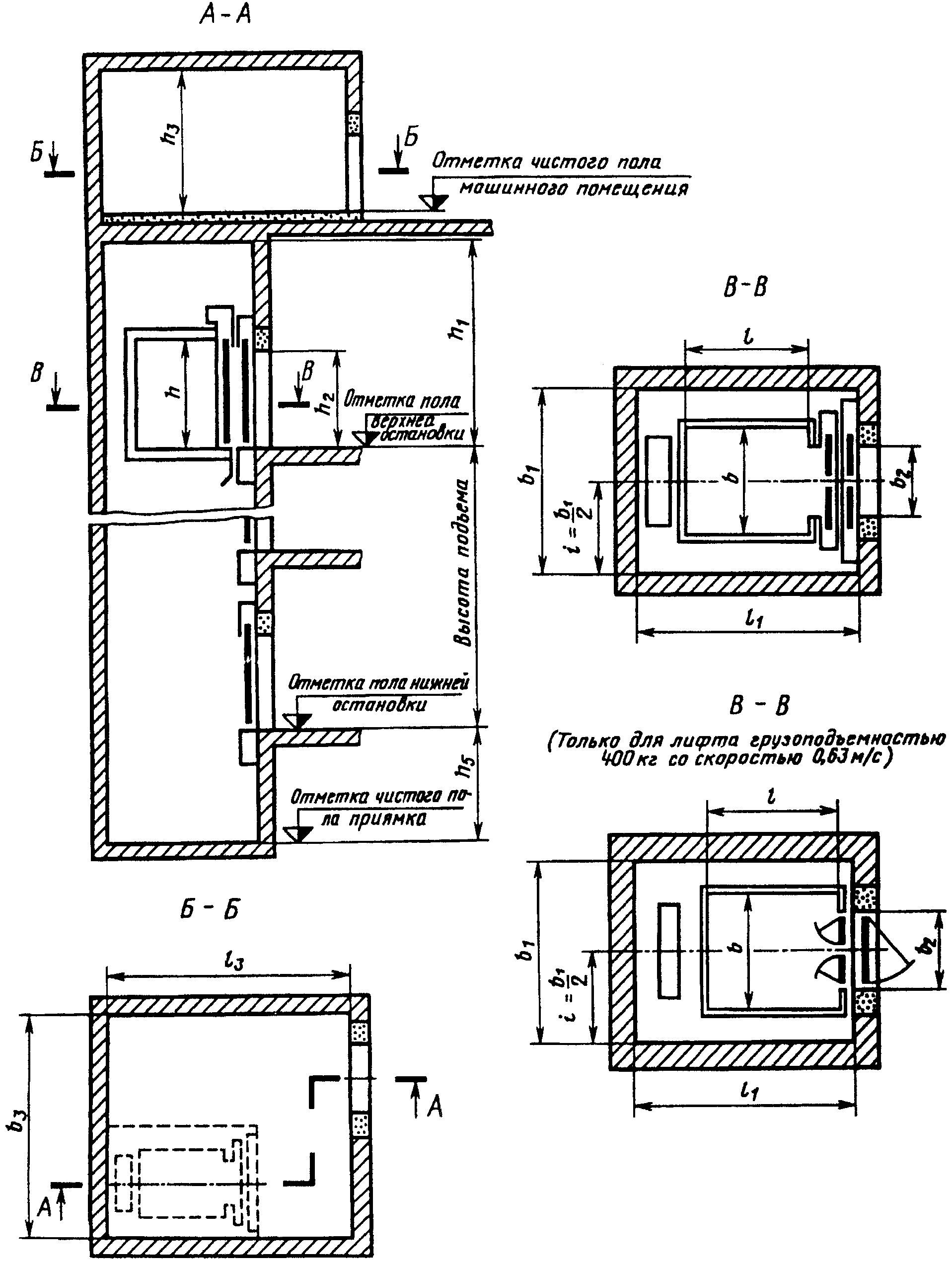

2.1. Основные размеры (внутренние) кабин, шахт, машинных и блочных помещений должны соответствовать указанным в табл. 3, 3а и на черт. 1 - 8.
Размеры в мм
───────┬─────┬──────┬──────────────┬─────────┬─────────┬──────────────┬──────────────┬────────┬───────┬───────┬───────
Грузо- │Ско- │Распо-│ Кабина │ Шахта │ Двери │ Машинное │ Блочное │Высота │Глубина│Расс- │Номер
подъем-│рость│ложе- │ │ │кабины и │ помещение │ помещение │шахты │приямка│тоя- │чер-
ность, │номи-│ние │ │ │ шахты │ │ │от верх-│h │ние от │тежа
кг │наль-│про- ├────┬────┬────┼────┬────┼────┬────┼────┬────┬────┼────┬────┬────┤ней │ 5 │боко- │ до
│ная, │тиво- │Ши- │Глу-│Вы- │Ши- │Глу-│Ши- │Вы- │Ши- │Глу-│Вы- │Ши- │Глу-│Вы- │останов-│ │вой оси│
│м/с │веса │ри- │бина│со- │ри- │бина│ри- │со- │ри- │бина│со- │ри- │бина│со- │ки h │ │стены │
│ │отно- │на │l │та │на │l │на │та │на │l │та │на │l │та │ 1 │ │шахты │
│ │си- │b │ │h, │b │ 1 │b │h │b │ 3 │h │b │ 4 │h │ │ │кабины │
│ │тель- │ │ │не │ 1 │ │ 2 │ 2 │ 3 │ │ 3 │ 4 │ │ 4 │ │ │i (раз-│
│ │но │ │ │ме- │ │ │ │ │ │ │ │ │ │ │ │ │мер │
│ │ка- │ │ │нее │ │ ├────┴────┴────┴────┴────┴────┴────┴────┴────────┴───────┤спра- │
│ │бины │ │ │ │ │ │ не менее │воч- │
│ │ │ │ │ │ │ │ │ный) │
───────┼─────┼──────┼────┼────┼────┼────┼────┼────┬────┬────┬────┬────┬──────────────┬────────┬───────┼───────┼───────
400 │0,63 │Сзади │1100│ 950│2100│1750│1550│ 800│2000│2800│3000│2250│ - │ 3500 │ 1300 │ 875 │ 1
├─────┤ │ ├────┤ ├────┼────┼────┤ │ │ ├────┤ │ ├───────┼───────┤
│1,0 │ │ │1000│ │1550│1700│ 700│ │ │ │2450│ │ │ 1400 │ 775 │
├─────┤ │ │ │ │ │ │ │ ├────┼────┤ │ ├────────┼───────┤ │
│1,6 │ │ │ │ │ │ │ │ │4000│3300│ │ │ 4200 │ 1700 │ │
│ │ │ ├────┤ ├────┼────┼────┤ │ │ │ │ │ │ ├───────┤
│ │ │ │ 950│ │1750│1550│ 800│ │ │ │ │ │ │ │ 875 │
───────┼─────┤ │ ├────┤ │ ├────┤ │ ├────┤ │ │ ├────────┼───────┤ │
630 │1,0 │ │ │1400│ │ │2000│ │ │3000│ │ │ │ 3500 │ 1400 │ │
│ │ ├────┼────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├───────┼───────
│ │ │2100│1100│ │2550│1700│1200│ │2650│3700│ │ │ │ │ 1275 │ 5
│ ├──────┼────┼────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├───────┼───────
│ │Сбоку │1100│2100│ │1850│2550│ 800│ │3000│3900│ │ │ │ │ 875 │ 3
│ │справа│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
├─────┼──────┤ ├────┤ ├────┼────┤ │ ├────┼────┤ │ ├────────┼───────┤ ├───────
│1,6 │Сзади │ │1400│ │1750│2000│ │ │4100│3500│ │ │ 4200 │ 1700 │ │ 1
│ │ ├────┼────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├───────┼───────
│ │ │2100│1100│ │2550│1700│1200│ │4800│3300│ │ │ │ │ 1275 │ 5
│ ├──────┼────┼────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├───────┼───────
│ │Сбоку │1100│2100│ │1850│2550│ 800│ │4200│4000│ │ │ │ │ 875 │ 3
│ │справа│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───────┼─────┼──────┼────┼────┼────┼────┼────┤ │ ├────┼────┼────┤ ├────────┼───────┼───────┼───────
800 │1,0 │Сзади │1350│1400│2300│1800│2000│ │ │3500│3500│2800│ │ 4000 │ 1500 │ 900 │ 1
├─────┤ │ │ │ │ │ │ │ ├────┤ │ │ │ │ │ │
│1,6 │ │ │ │ │ │ │ │ │4100│ │ │ │ 4200 │ 1700 │ │
├─────┤ │ │ │ │ │ │ │ ├────┼────┼────┼────┬────┬────┼────────┼───────┤ ├───────
│2,5 │ │ │ │ │ │ │ │ │5800│5500│3500│1800│2000│1800│ 4500 │ 3000 │ │ 2
───────┼─────┤ ├────┤ │ ├────┤ ├────┤ ├────┼────┼────┼────┴────┴────┼────────┼───────┼───────┼───────
1000 │1,0 │ │1600│ │ │2350│ │1100│ │3500│3600│2800│ - │ 4000 │ 1500 │ 1175 │ 1
│ ├──────┼────┼────┼────┼────┼────┼────┤ │ ├────┤ │ │ │ ├───────┼───────
│ │Сбоку │1100│2100│2100│1850│2550│ 800│ ├────┤4000│ │ │ │ │ 875 │ 3
│ │справа│ │ │ │ │ │ │ │4000│ │ │ │ │ │ │
├─────┼──────┼────┼────┼────┼────┼────┼────┤ ├────┼────┤ │ ├────────┼───────┤ ├───────
│ │ │ │ │ │ │ │ │ │ ├────┤ │ │ │ ├───────┼───────
│ │ │ │ │ │ │ │ │ │ │4400│ │ │ │ │ 1175 │ 1
├─────┤ │ │ │ │ │ │ │ ├────┼────┼────┼────┬────┬────┼────────┼───────┤ ├───────
│2,5 │ │ │ │ │ │ │ │ │5800│5500│3500│2350│2009│1800│ 4500 │ 3000 │ │ 2
├─────┤ │ │ │ │ │ │ │ │ │ │ ├────┴────┴────┼────────┼───────┤ │
│4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ 5700 │ 4800 │ │
───────┼─────┤ ├────┤ │ ├────┤ │ ├────┼────┼────┼────┤ ├────────┼───────┼───────┼───────
1250 │1,0 │ │1950│ │ │2600│ │ │2100│3800│3800│2800│ - │ 4200 │ 1700 │ 1300 │ 1
├─────┤ │ │ │ │ │ │ │ │ ├────┤ │ ├────────┼───────┤ │
│1,6 │ │ │ │ │ │ │ │ │ │4400│ │ │ 4500 │ 2000 │ │
├─────┤ │ │ │ │ │ │ │ ├────┼────┼────┼────┬────┬────┼────────┼───────┤ ├───────
│2,5 │ │ │ │ │ │ │ │ │6100│5500│3500│2600│2000│1800│ 4800 │ 3000 │ │ 2
├─────┤ │ │ │ │ │ │ │ │ │ │ ├────┴────┴────┼────────┼───────┤ │
│4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ 5700 │ 4800 │ │
───────┼─────┼──────┼────┼────┤ ├────┼────┼────┤ ├────┼────┼────┤ ├────────┼───────┼───────┼───────
├─────┤ │ │ │ │ │ │ │ │ │ │ │ ├────────┼───────┤ │
│1,6 │ │ │ │ │ │ │ │ │ │ │ │ │ 4500 │ 2000 │ │
├─────┼──────┼────┼────┤ ├────┼────┼────┤ ├────┼────┼────┼────┬────┬────┼────────┼───────┼───────┼───────
│2,5 │Сзади │1950│1750│ │2600│2600│1100│ │6100│5500│3500│2600│2600│1800│ 5000 │ 3000 │ 1300 │ 2
├─────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ ├────────┼───────┤ │
│4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 5700 │ 4800 │ │
Примечание. Допускается до 01.01.91 лифты грузоподъемностью 400 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1100 х 950 мм и с дверью шириной 800 мм размещать в шахтах размером (в плане) 1700 х 1550 мм, а лифты грузоподъемностью 630 кг со скоростью 1,0 м/с с кабиной размером (в плане) 2100 х 1100 мм размещать в шахтах размером в (плане) 2650 х 1700 мм при условии монтажа шахт из объемных железобетонных элементов. При этом железобетонные объемные элементы для шахт размером (в плане) 1700 х 1550 мм должны быть снабжены устройствами для самофиксации при монтаже.
Размеры в мм
───────┬──────┬──────┬──────────────────┬─────────┬───────────┬──────────────┬──────────────┬──────┬────────┬───────┬─────
Грузо- │Номи- │Распо-│ Кабина │ Шахта │Двери каби-│ Машинное │ Блочное │Высота│Глубина │Расс- │Номер
подъем-│наль- │ложе- │ │ │ны и шахты │ помещение │ помещение │шахты │приямка │тояние │чер-
ность, │ная │ние ├──────┬──────┬────┼────┬────┼────┬──────┼────┬────┬────┼────┬────┬────┤от │(до чис-│от бо- │тежа
кг │ско- │проти-│Ширина│Глуби-│Вы- │Ши- │Глу-│Ши- │Высота│Ши- │Глу-│Вы- │Ши- │Глу-│Вы- │верх- │того по-│ковой │
│рость,│вовеса│b │на l │сота│рина│бина│рина│h │рина│бина│сота│рина│бина│сота│ней │ла) h │стены │
│м/с │отно- │ │ │h, │b │l │b │ 2 │b │l │h │b │l │h │оста- │ 5 │шахты │
│ │си- │ │ │не │ 1 │ 1 │ 2 │ │ 3 │ 3 │ 3 │ 4 │ 4 │ 4 │новки │ │до оси │
│ │тельно│ │ │ме- │ │ │ │ │ │ │ │ │ │ │h │ │каби- │
│ │кабины│ │ │нее │ │ │ │ │ │ │ │ │ │ │ 1 │ │ны i │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │(раз- │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │мер │
│ │ │ │ │ │ │ ├────┴──────┴────┴────┴────┴────┴────┴────┴──────┴────────┤спра- │
│ │ │ │ │ │ │ │ не менее │вочный)│
───────┼──────┼──────┼──────┼──────┼────┼────┼────┼────┬──────┬────┬────┬────┬────┬────┬────┬──────┬────────┼───────┼─────
320 │ 0,5 │Сзади │ 960 │ 1160 │2100│1400│1600│ 700│ 2000 │2800│3000│2200│ - │ - │ - │ 3500 │ 1250 │ 700 │ 7
│ │ │(1000)│(1200)│ ├────┼────┤ │ │ │ │ │ │ │ │ │ ├───────┤
│ │ │ │ │ │1500│1700│ │ │ │ │ │ │ │ │ │ │ 750 │
│ ├──────┤ │ │ ├────┼────┤ │ ├────┼────┤ │ │ │ │ │ ├───────┼─────
│ │Справа│ │ │ │1650│1400│ │ │3000│2800│ │ │ │ │ │ │ 700 │ 8
│ │ │ │ │ ├────┼────┤ │ │ │ │ │ │ │ │ │ ├───────┤
│ │ │ │ │ │1750│1500│ │ │ │ │ │ │ │ │ │ │ 750 │
├──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┤ │ │ │ │ │ ├───────┼─────
│ 0,71 │Сзади │ 935 │ 1075 │ │1550│1700│ 650│ 1980 │2800│3000│ │ │ │ │ │ │ 775 │ 7
│ ├──────┤(980) │(1120)│ ├────┼────┤ │ ├────┼────┤ │ │ │ │ │ │ ├─────
│ │Справа│ │ │ │1700│1550│ │ │3000│2800│ │ │ │ │ │ │ │ 8
├──────┼──────┤ │ │ ├────┼────┤ │ ├────┼────┼────┤ │ │ │ ├────────┤ ├─────
│ 1,0 │Сзади │ │ │ │1550│1700│ │ │3500│3000│2450│ │ │ │ │ 1350 │ │ 7
│ ├──────┤ │ │ ├────┼────┤ │ │ │ │ │ │ │ │ │ │ ├─────
│ │Справа│ │ │ │1700│1550│ │ │ │ │ │ │ │ │ │ │ │ 8
├──────┼──────┤ │ │ ├────┼────┤ │ ├────┤ │ │ │ │ ├──────┼────────┤ ├─────
│ 1,4 │Сзади │ │ │ │1550│1700│ │ │4000│ │ │ │ │ │ 4000 │ 1450 │ │ 7
───────┼──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┼────┤ │ │ ├──────┼────────┼───────┼─────
400 │ 0,71 │Сзади │ 935 │ 1075 │ │1550│1700│ 650│ 1980 │2800│3000│2200│ │ │ │ 3500 │ 1250 │ 775 │ 7
│ │ │(980) │(1120)│ │ │ ├────┤ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ 700│ │ │ │ │ │ │ │ │ │ │
│ ├──────┤ │ │ ├────┼────┼────┤ ├────┼────┤ │ │ │ │ │ │ ├─────
│ │Справа│ │ │ │1700│1550│ 650│ │3000│2800│ │ │ │ │ │ │ │ 8
───────┼──────┼──────┼──────┼──────┼────┼────┼────┼────┼──────┼────┼────┼────┼────┼────┼────┼──────┼────────┼───────┼─────
400 │ 0,71 │Справа│ 935 │ 1075 │2100│1700│1550│ 700│ 1980 │3000│2800│2200│ - │ - │ - │ 3500 │ 1250 │ 775 │ 8
│ │ │(980) │(1120)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
├──────┼──────┤ │ │ ├────┼────┼────┤ ├────┼────┼────┤ │ │ │ ├────────┤ ├─────
│ 1,0 │Сзади │ │ │ │1550│1700│ 650│ │3500│3000│2450│ │ │ │ │ 1350 │ │ 7
│ │ │ │ │ │ │ ├────┤ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ 700│ │ │ │ │ │ │ │ │ │ ├─────
│ ├──────┤ │ │ ├────┼────┼────┤ │ │ │ │ │ │ │ │ │ │
│ │Справа│ │ │ │1700│1550│ 650│ │ │ │ │ │ │ │ │ │ │ 8
│ │ │ │ │ │ │ ├────┤ │ │ │ │ │ │ │ │ │ │
│ │ │ │ │ │ │ │ 700│ │ │ │ │ │ │ │ │ │ │
───────┼──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┼────┤ │ │ ├──────┼────────┼───────┼─────
500 │ 0,5 │Справа│ 1400 │ 2430 │ │1950│2700│1250│ 2000 │2700│4000│2800│ │ │ │ 3600 │ 1250 │ 950 │3 или
│ │ │(1445)│(2470)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │4
├──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┼────┤ │ │ ├──────┼────────┼───────┼─────
│ 1,0 │Сзади │ 1040 │ 1380 │ │1750│2000│ 700│ 1980 │3000│3300│2450│ │ │ │ 3500 │ 1350 │ 875 │ 7
│ │ │(1080)│(1420)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ ├──────┤ │ │ ├────┼────┤ │ │ ├────┤ │ │ │ │ │ │ ├─────
│ │Справа│ │ │ │1900│1700│ │ │ │3000│ │ │ │ │ │ │ │ 8
│ ├──────┤ ├──────┤ ├────┼────┤ │ │ ├────┤ │ │ │ │ │ │ ├─────
│ │Справа│ │ 2160 │ │1850│2550│ │ │ │3900│ │ │ │ │ │ │ │ 3
│ │ │ │(2200)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ ├──────┼──────┼──────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ │ │ │ ├─────
│ │Сзади │ 2155 │ 1135 │ │2650│1700│1200│ │2650│3700│ │ │ │ │ │ │ │ 5
│ │ │(2200)│(1180)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
├──────┼──────┼──────┼──────┤ ├────┼────┼────│ ├────┼────┤ │ │ │ ├──────┼────────┼───────┼─────
│ 1,4 │Сзади │ 1040 │ 1380 │ │1750│2000│ 700│ │3500│4000│ │ │ │ │ 4300 │ 1450 │ 875 │ 7
│ │ │(1080)│(1420)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ ├──────┼──────┼──────┤ ├────┼────┼────┼──────┼────┼────┼────┼────┼────┼────┼──────┼────────┼───────┼─────
│ │Справа│ 1040 │ 2160 │ │1850│2550│ 700│ 1980 │3500│4000│2450│ - │ - │ - │ 4300 │ 1450 │ 875 │ 3
│ │ │(1080)│(2200)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ ├──────┼──────┼──────┤ ├────┼────┼────┤ │ │ │ │ │ │ │ │ │ ├─────
│ │Сзади │ 2155 │ 1135 │ │2650│1700│1200│ │ │ │ │ │ │ │ │ │ │ 5
│ │ │(2200)│(1180)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
───────┼──────┼──────┼──────┼──────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ ├──────┼────────┼───────┼─────
630 │ 1,0 │Сзади │ 1040 │ 1380 │ │1750│2000│ 700│ │3000│3300│ │ │ │ │ 3500 │ 1350 │ 875 │ 7
│ │ │(1080)│(1420)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ ├──────┤ │ │ ├────┼────┤ │ │ ├────┤ │ │ │ │ │ │ ├─────
│ │Справа│ │ │ │1900│1700│ │ │ │3000│ │ │ │ │ │ │ │ 8
│ ├──────┤ ├──────┤ ├────┼────┤ │ │ ├────┤ │ │ │ │ │ │ ├─────
│ │Справа│ │ 2160 │ │1850│2550│ │ │ │3900│ │ │ │ │ │ │ │ 3
│ │ │ │(2200)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ ├──────┼──────┼──────┤ ├────┼────┼────┤ ├────┼────┤ │ │ │ │ │ │ ├─────
│ │Сзади │ 2100 │ 1100 │ │2650│1700│1200│ │2650│3700│ │ │ │ │ │ │ │ 5
───────┼──────┼──────┼──────┼──────┼────┼────┼────┼────┤ ├────┼────┼────┤ │ │ ├──────┼────────┼───────┼─────
1000 │ 1,0 │Сзади │ 1760 │ 1460 │2250│2250│2150│1000│ │3500│3600│2800│ │ │ │ 4000 │ 1450 │ 1125 │ 1
│ │ │(1800)│(1500)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
├──────┤ │ │ │ │ │ │ │ ├────┼────┤ │ │ │ ├──────┼────────┤ │
│ 1,4 │ │ │ │ │ │ │ │ │3800│4000│ │ │ │ │ 4300 │ 1950 │ │
├──────┤ │ │ │ │ ├────┤ │ ├────┼────┼────┼────┼────┼────┼──────┼────────┤ ├─────
│ 2,0 │ │ │ │ │ │2300│ │ │5500│5000│3500│2250│2300│1800│ 4700 │ 2950 │ │ 2
├──────┤ │ │ │ │ │ │ │ │ │ │ │ │ │ ├──────┼────────┤ │
│ 4,0 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ 5700 │ 4750 │ │
───────┼──────┼──────┼──────┼──────┤ ├────┼────┼────┼──────┤ │ │ ├────┼────┤ │ │ ├───────┤
1600 │ 4,0 │Сзади │ 2160 │ 1760 │ │2700│2600│1200│ 2000 │ │ │ │2700│2600│ │ │ │ 1350 │
│ │ │(2200)│(1800)│ │ │ │ │ │ │ │ │ │ │ │ │ │ │
Примечание. В скобках указаны наружные размеры кабин.
(Измененная редакция, Изм. N 1, 2.)

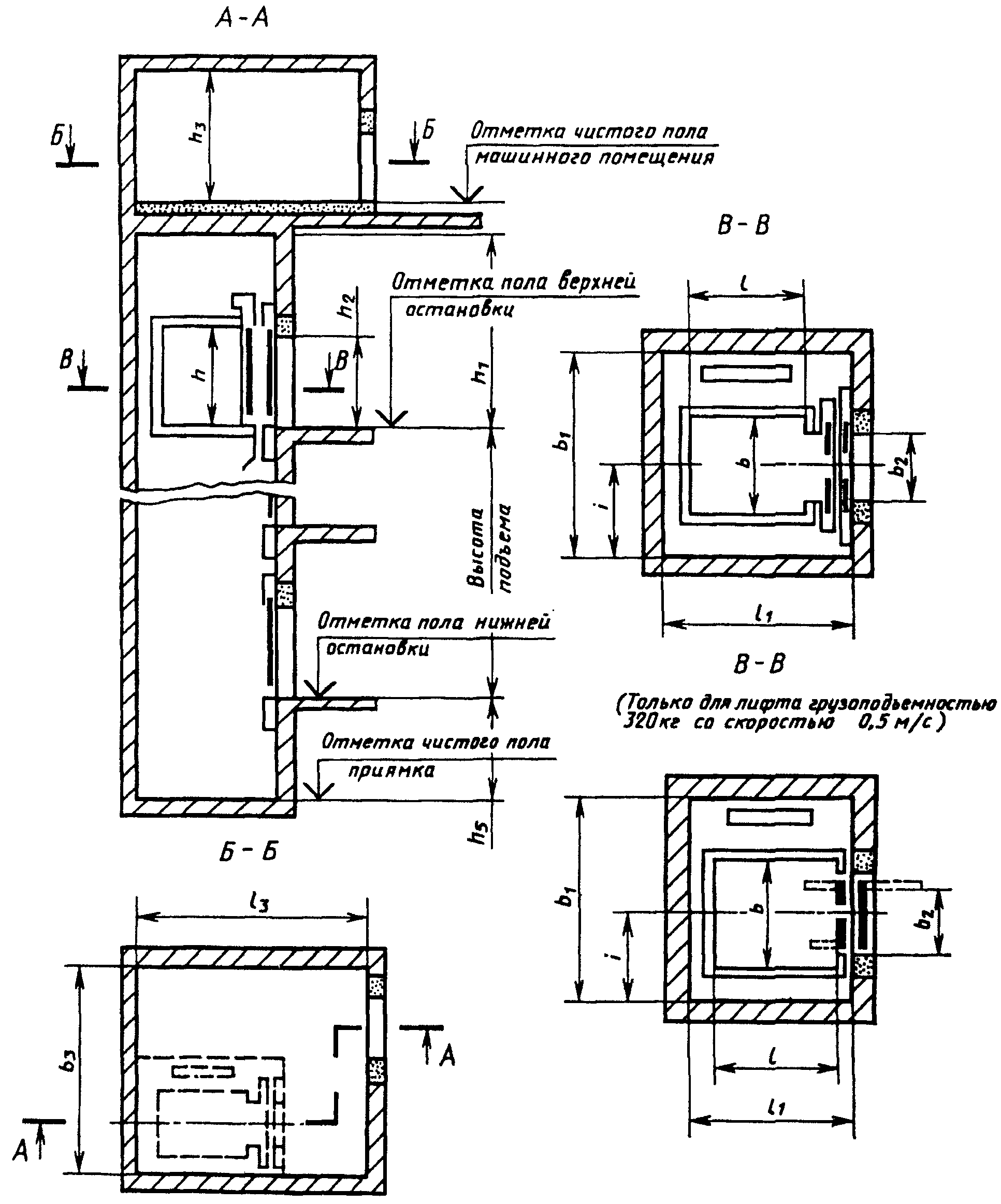

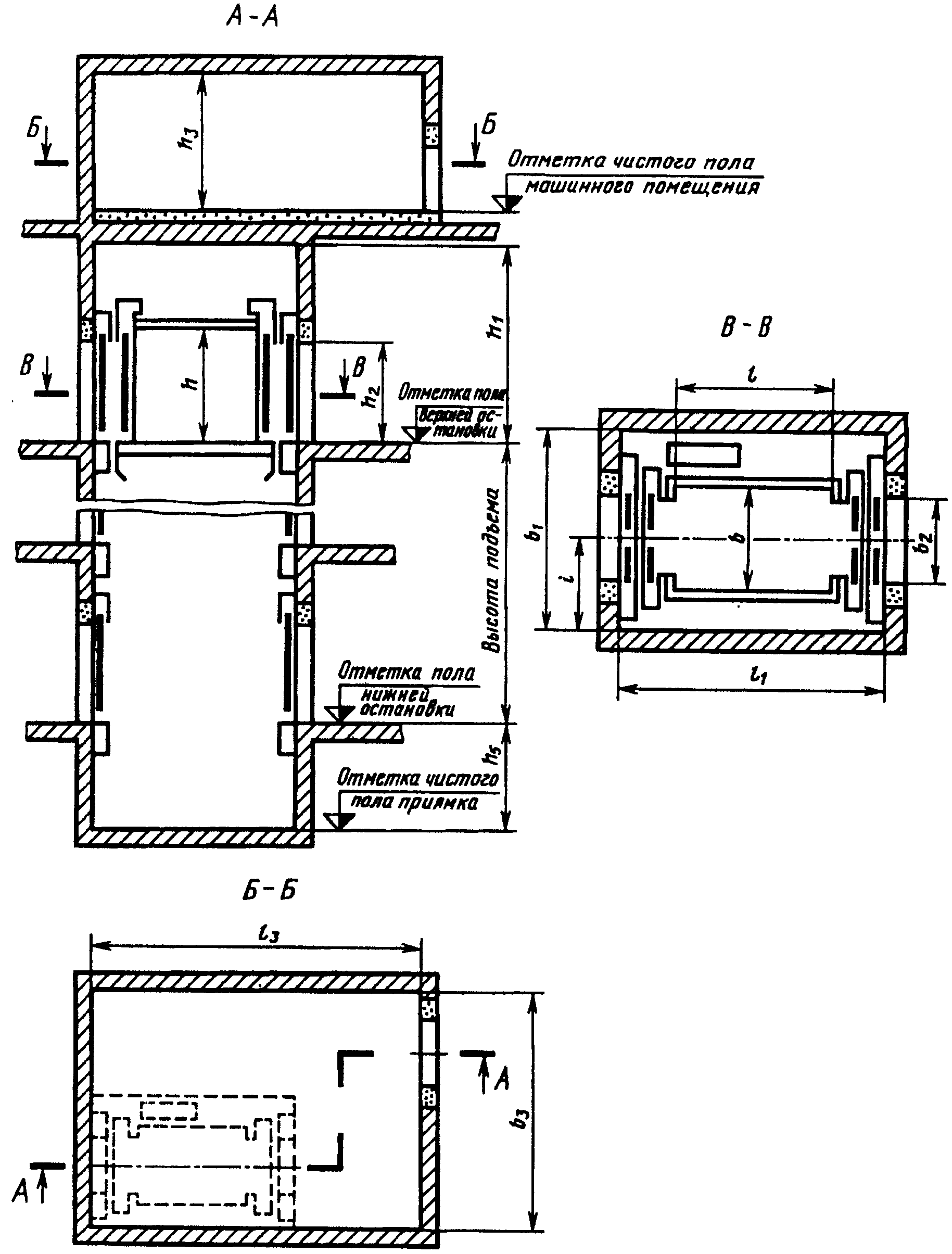

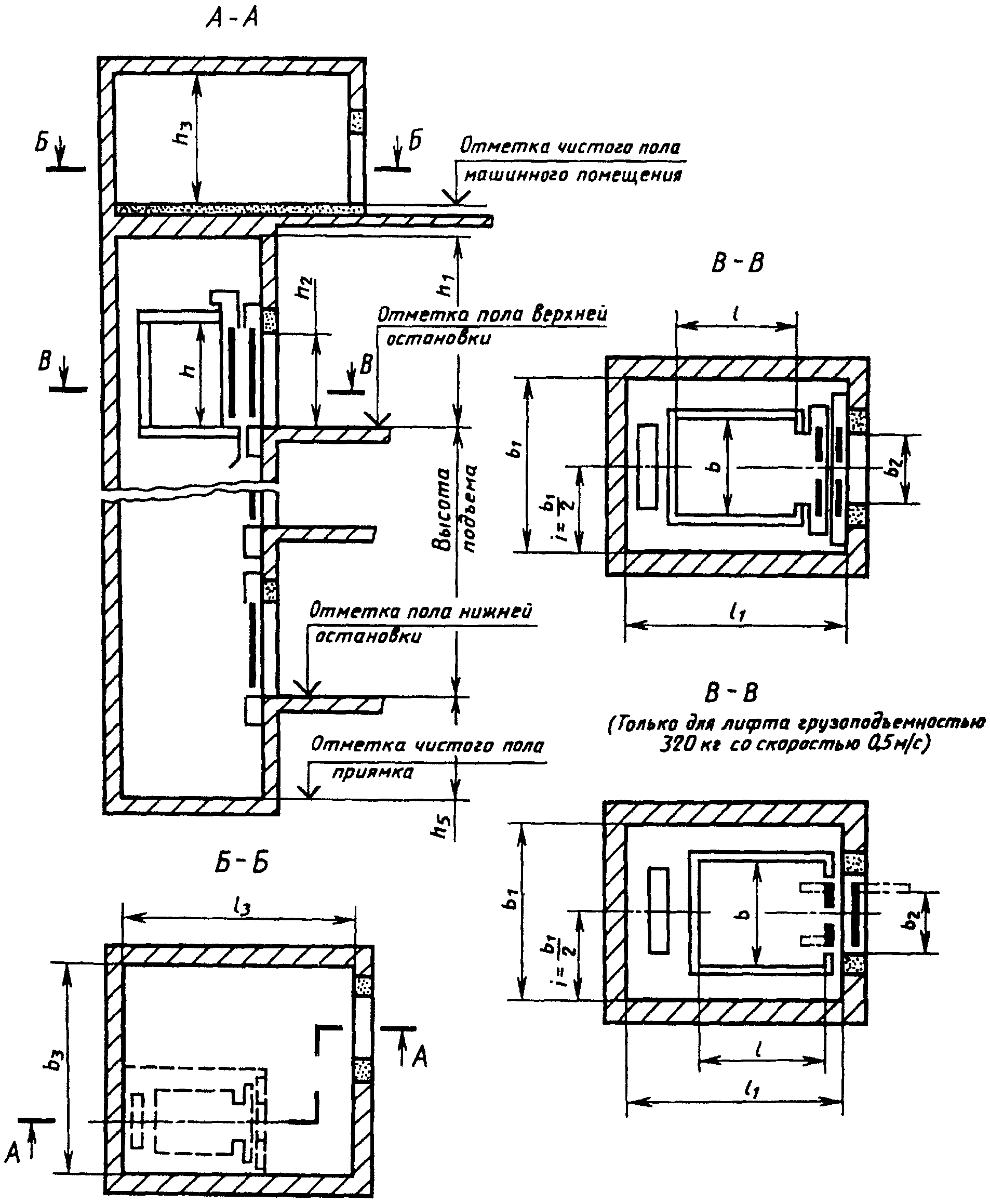

Чертежи не определяют конструкцию лифтов, расположение машинных помещений (в плане) относительно шахт, расположение входных дверей в машинных и блочных помещениях, а также в приямках.
Размеры машинного помещения указаны с учетом наличия демонтажного люка в полу машинного помещения и расположения оборудования одиночного лифта.
2.2. Лифты грузоподъемностью 400 кг с кабиной размером (в плане) 1100 х 1000 мм, дверями шириной 700 мм и шахтой размером (в плане) 1550 х 1700 мм предназначены для применения в зданиях, сооружаемых по проектам, разработанным до 1 января 1984 г., а также в зданиях, проектируемых по действующим типовым проектам, введенных в действие до 1 января 1984 г.
2.3. Габаритные размеры лифтов (в плане) и применяемость лифтов в зависимости от вида зданий приведены в Приложении. Размеры указаны для лифтов, предусмотренных табл. 1 - 3.
2.2, 2.3. (Измененная редакция, Изм. N 2.)
2.4. Лифты грузоподъемностью 630 кг для общественных зданий должны иметь кабину размером (в плане) 1100 х 1400 мм.

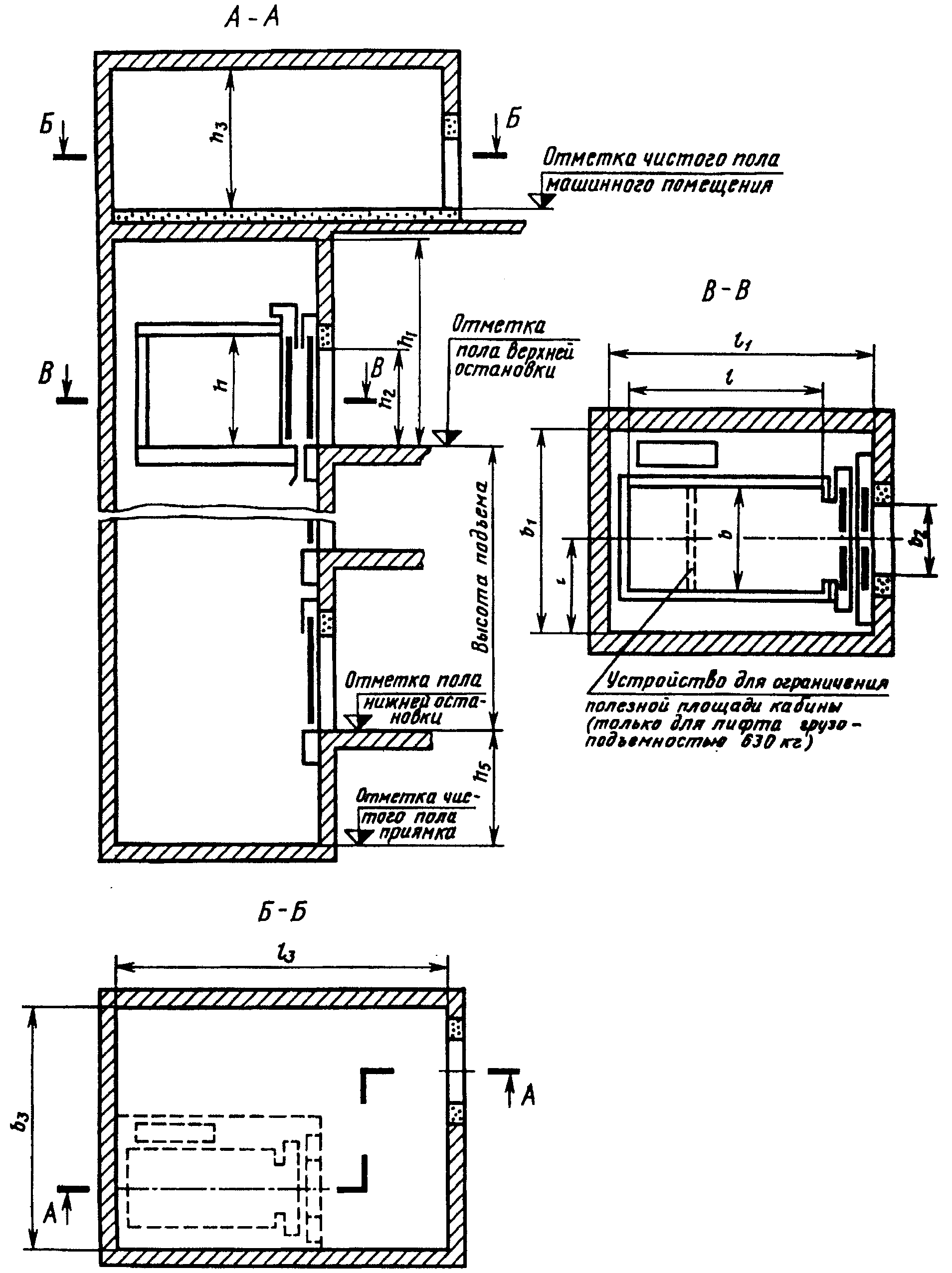

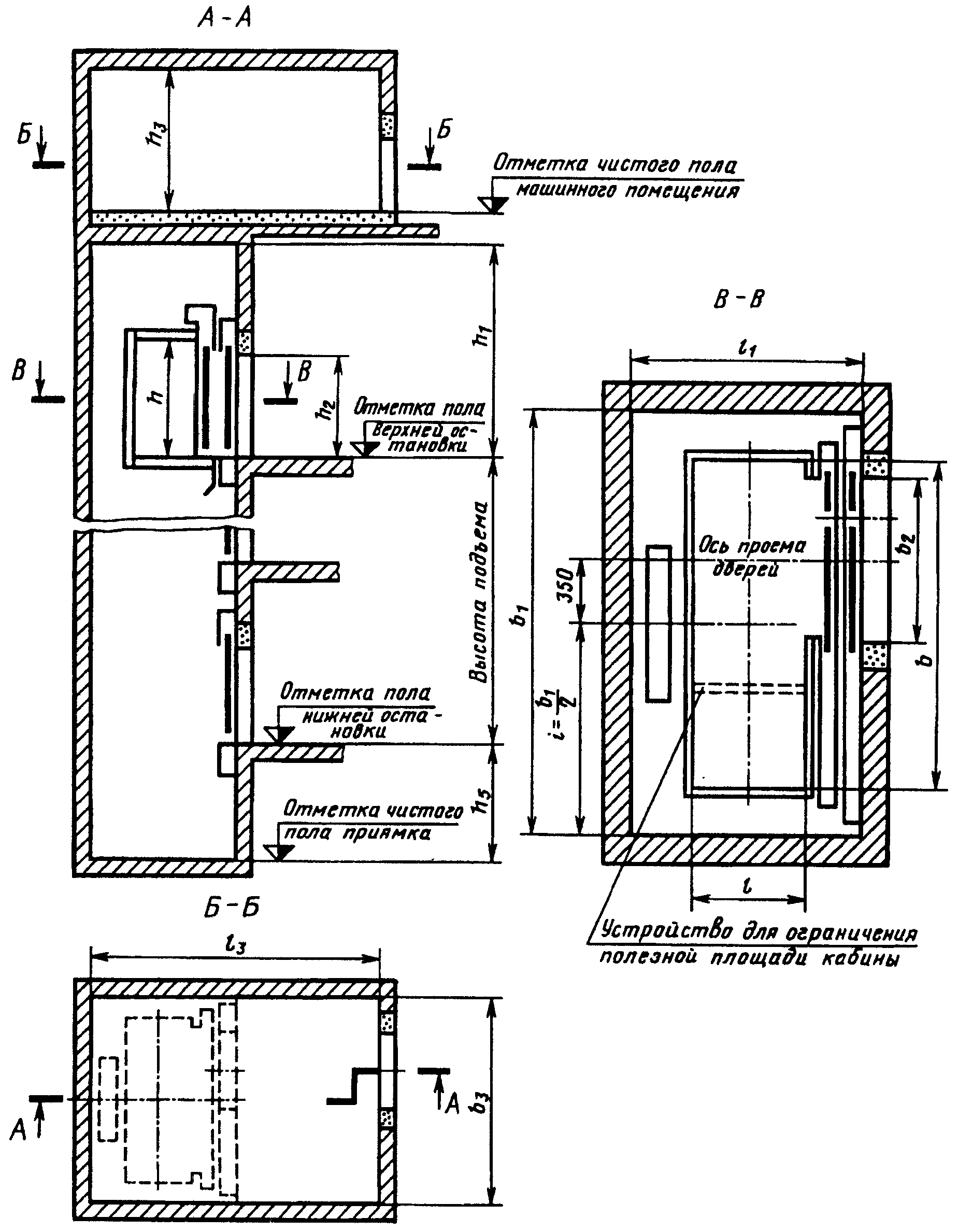

2.5. Лифты для жилых зданий грузоподъемностью 630 кг с кабиной размером (в плане) 1100 х 2100 мм или 2100 х 1100 мм должны иметь в кабине устройство для ограничения полезной площади ее пола, соответствующей вместимости восьми человек по нормам "Правил устройства и безопасной эксплуатации лифтов", утвержденных Госгортехнадзором 11.02.92, или ограничитель грузоподъемности и сигнализатор перегрузки.
2.6. Лифты с кабинами размерами (в плане) 1100 х 2100, 2100 х 1100 и 1400 х 2400 мм должны иметь систему управления, обеспечивающую длительную остановку кабины для ее загрузки и выгрузки, а также, кроме лифта грузоподъемностью 1000 кг со скоростью 1 м/с с размерами кабины 1100 х 2100 мм, возможность входа и транспортирования пожарного подразделения.
(Измененная редакция, Изм. N 1.)

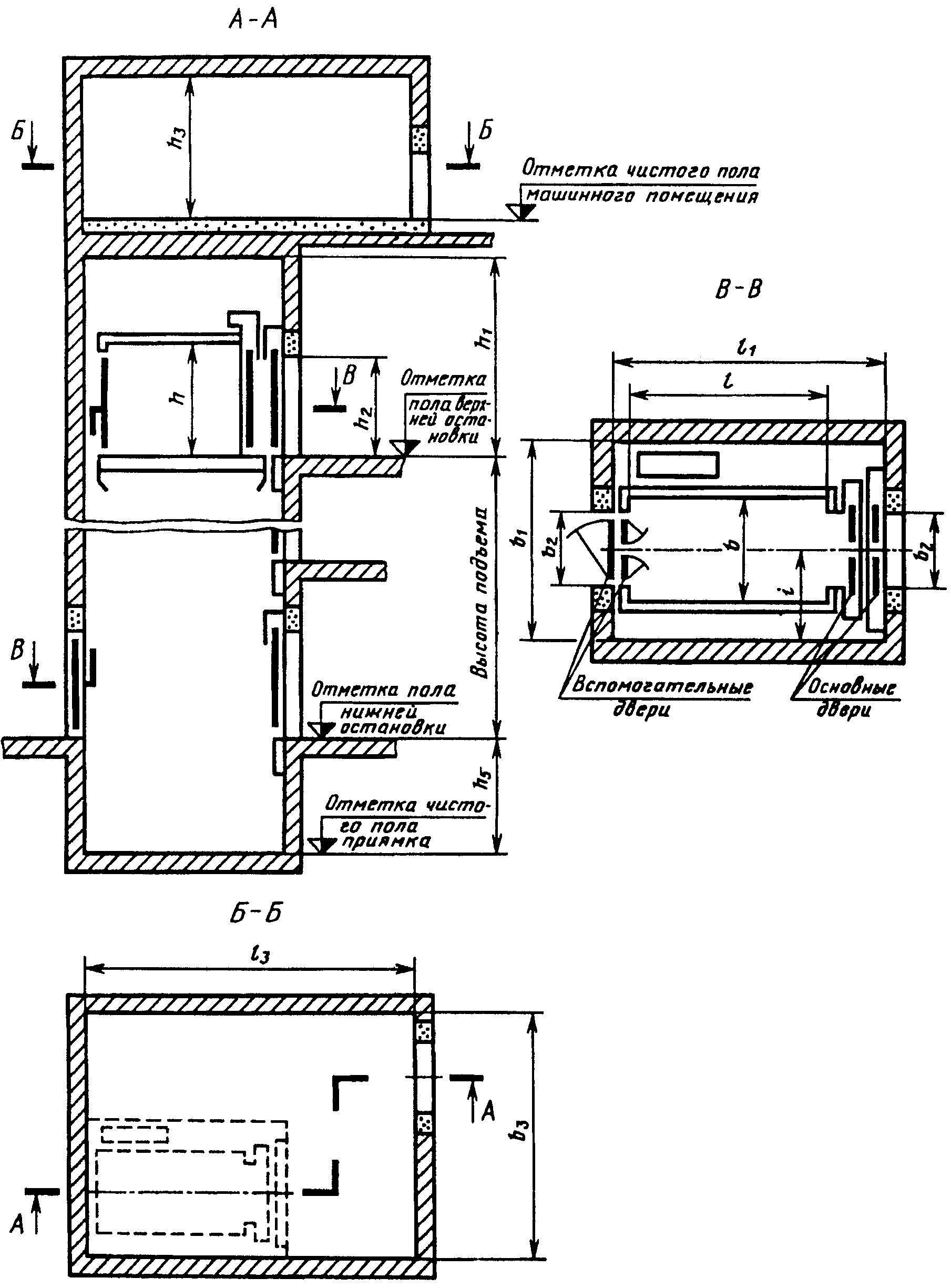

2.7. Распашная вспомогательная дверь шахты, через которую осуществляется вход пожарного подразделения в кабину лифта, должна располагаться на площадке, предназначаемой для входа указанного подразделения в здание.
2.8. Отклонение ширины и глубины кабины от номинальных размеров не должно быть более +/- 10 мм.
2.9. Отклонение ширины и глубины шахты от номинальных размеров не должно быть более +/- 30 мм.
Разность диагоналей шахты (в плане) не должна быть более 25 мм.
Отклонение стен шахты от вертикальной плоскости не должно быть более 30 мм.
2.10. Лифты, предусмотренные табл. 1а - 3а, за исключением лифтов грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг, разрешается изготовлять до 01.01.93.
Лифты грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг разрешается изготовлять до 01.01.94.
2.11. Лифты грузоподъемностью 500 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1040 х 1380 и 1040 х 2160 мм, грузоподъемностью 400 кг со скоростью 0,71 и 1,0 м/с, грузоподъемностью 320 кг со скоростью 0,5; 0,71; 1,0 м/с по согласованию с изготовителем лифтов допускается изготовлять с левым расположением противовеса относительно кабины.
2.10, 2.11. (Введены дополнительно, Изм. N 2.)
Справочное

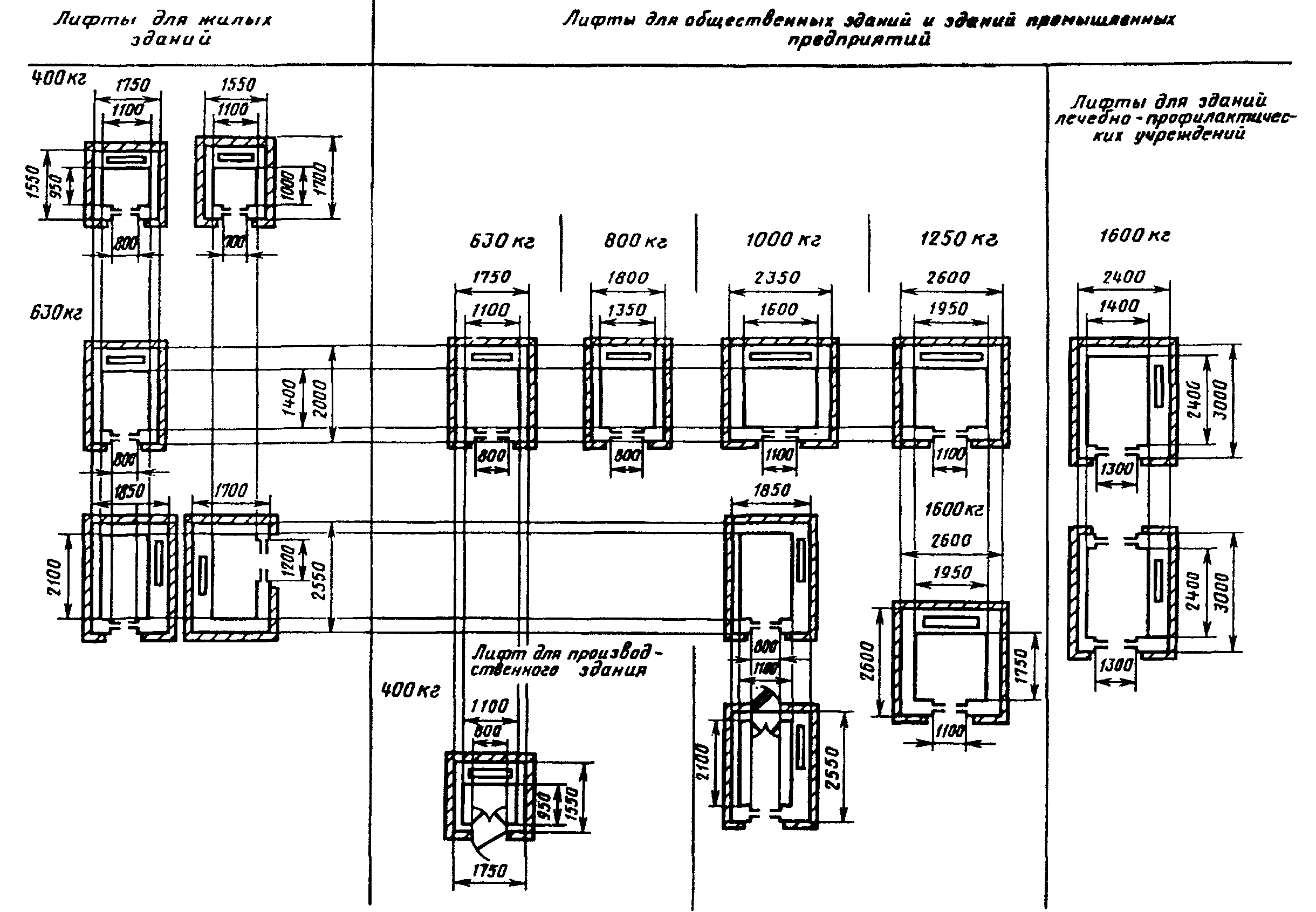

И ПРИМЕНЯЕМОСТЬ ЛИФТОВ В ЗАВИСИМОСТИ ОТ ВИДА ЗДАНИЙ
(Измененная редакция, Изм. N 1.)
