МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
КОСТЮМЫ МУЖСКИЕ ДЛЯ ЗАЩИТЫ ОТ ПОВЫШЕННЫХ ТЕМПЕРАТУР
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Occupational safety standards system. Men's suits
for protection against high temperatures. Specifications
ГОСТ 12.4.045-87
Группа Т58
ОКП 85 7211;
Дата введения
1 января 1989 года
1. Разработан и внесен Министерством легкой промышленности СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25.09.1987 N 3675.
3. Взамен ГОСТ 12.4.045-78.
4. Ссылочные нормативно-технические документы
──────────────────────────────────────────┬───────────────────────
Обозначение НТД, на который дана ссылка │ Номер раздела, пункта
──────────────────────────────────────────┼───────────────────────
1838-91 │1.4
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка:
имеется в виду подпункт 1.3.3.1, а не 1.4.
ОСТ 17-192-78 │1.4
ОСТ 17-463-75 │1.4
ОСТ 17-582-76 │1.4
ОСТ 17-699-83 │1.4
ОСТ 17-921-82 │1.4
ТУ 17 Гр. ССР 122-83 │1.4
ТУ 17 Каз. ССР 01-385-80 │1.4
ТУ 17 РСФСР 60-10724-84 │1.4
ТУ 17 РСФСР 61-1043-81 │1.4
ТУ 17 РСФСР 62-10770-84 │1.4
ТУ 17 РСФСР 66-9328-84 │1.4
ТУ 17 Каз. ССР 01-426-84 │1.4
5. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Переиздание. Июль 2001 г.
Настоящий стандарт распространяется на мужские костюмы, состоящие из куртки и брюк, предназначенные для защиты работающих от воздействия повышенных температур: теплового излучения, искр и брызг расплавленного металла, от контакта с нагретыми поверхностями до 100 °С, от конвективной теплоты.
1.1. Костюмы должны изготовляться в соответствии с требованиями настоящего стандарта, промышленной технологией поузловой обработки специальной одежды, образцом-эталоном и техническим описанием модели, утвержденными в установленном порядке.
1.2. Основные параметры и размеры
1.2.1. Костюмы в зависимости от условий эксплуатации, конструкции и применяемых материалов должны изготовляться пяти типов в соответствии с черт. 1, 2 и табл. 1.
Типы А, Б
Черт. 1
Типы В, Г, Д
────┬──────────┬────────────────────────────────┬─────────────────
Тип │Маркировка│ Условия эксплуатации костюма │ Рекомендуемый
кос-│костюма по│ │ материал
тюма│ защитным │ │
│свойствам │ │
────┼──────────┼────────────────────────────────┼─────────────────
│ │до 20 °С включ. и тепловом │ткани для верха
│ │ 3 │костюма и
│ │излучении от 0,2 х 10 до │накладок
│ │ 3 │
│ │1,0 х 10 Вт/м2 включ. │
│ │до +30 °С включ., и тепловом │ткань для верха
│ │ 3 │костюма и
│ │излучении св. 1,0 х 10 до │накладок
│ │ 3 │
│ │2,0 х 10 Вт/м2 включ. │
│ │до +40 °С включ. и тепловом │грубошерстные и
│ │ 3 │полугрубошерстные
│ │излучении св. 2,0 х 10 до │шинельные для
│ │ 3 │верха костюма и
│ │5,0 х 10 Вт/м2 включ. │накладок, сукон-
│ │ │ная полушерстяная
│ │ │ткань с фенилоном
│ │ │для накладок
│ │и тепловом излучении св. │грубошерстные и
│ │ 3 3 │полугрубошерстные
│ │5,0 х 10 до 8,0 х 10 Вт/м2 │шинельные для
│ │включ. │верха костюма,
│ │ │спилок или велюр
│ │ │для накладок,
│ │ │суконная
│ │ │полушерстяная
│ │ │ткань с фенилоном
│ │ │для верха костюма
│ │ │и накладок
│ │св. 40 °С и тепловом излучении │грубошерстные и
│ │ 3 3 │полугрубошерстные
│ │св. 8,0 х 10 до 15,0 х 10 Вт/м2│шинельные для
│ │включ. │верха костюма,
│ │ │материал
│ │ │дублированный
│ │ │АФТ-Т для верха
│ │ │костюма и накла-
│ │ │док, суконная
│ │ │полушерстяная
│ │ │ткань с фенилоном
│ │ │для верха костюма
Примечания. 1. Одежда должна обладать защитными свойствами, исключающими возможность нагрева ее внутренней поверхности до температуры свыше 40 °С.
2. При эксплуатации костюмов ниже плюс 10 °С требуется дополнительное утепление.
3. Костюм типа Д полностью из металлизированных асбестовых материалов эксплуатируется в комплекте с костюмом этого же типа на размер меньше из шерстяных и полушерстяных тканей.
1.2.2. Размеры костюмов должны соответствовать росту и обхвату груди типовой фигуры человека, указанным в табл. 2 и 3.
Таблица 2
см
──────────────────────────────────────────────────────────────────
Размер
──────────────────────────────┬───────────────────────────────────
рост типовой фигуры человека │ интервал роста человека
──────────────────────────────┼───────────────────────────────────
158, 164 │От 155,0 до 167,0 включ.
170, 176 │Св. 167,0 " 179,0 "
182, 188 │ " 179,0 " 191,0 "
см
──────────────────────────────────────────────────────────────────
Размер
──────────────────────────────┬───────────────────────────────────
обхват груди типовой фигуры │ интервал обхвата груди человека
человека │
──────────────────────────────┼───────────────────────────────────
88,92 │От 86,0 до 94,0 включ.
96, 100 │Св. 94,0 " 102,0 "
104, 108 │ " 102,0 " 110,0 "
112, 116 │ " 110,0 " 118,0 "
120, 124 │ " 118,0 " 126,0 "
Примечание. Костюмы размеров меньше 88, 92 см по обхвату груди и 158, 164 см по росту типовой фигуры человека и более 120, 124 см по обхвату груди и 182, 188 см по росту типовой фигуры человека должны изготовляться по требованию потребителя.
Типы А, Б

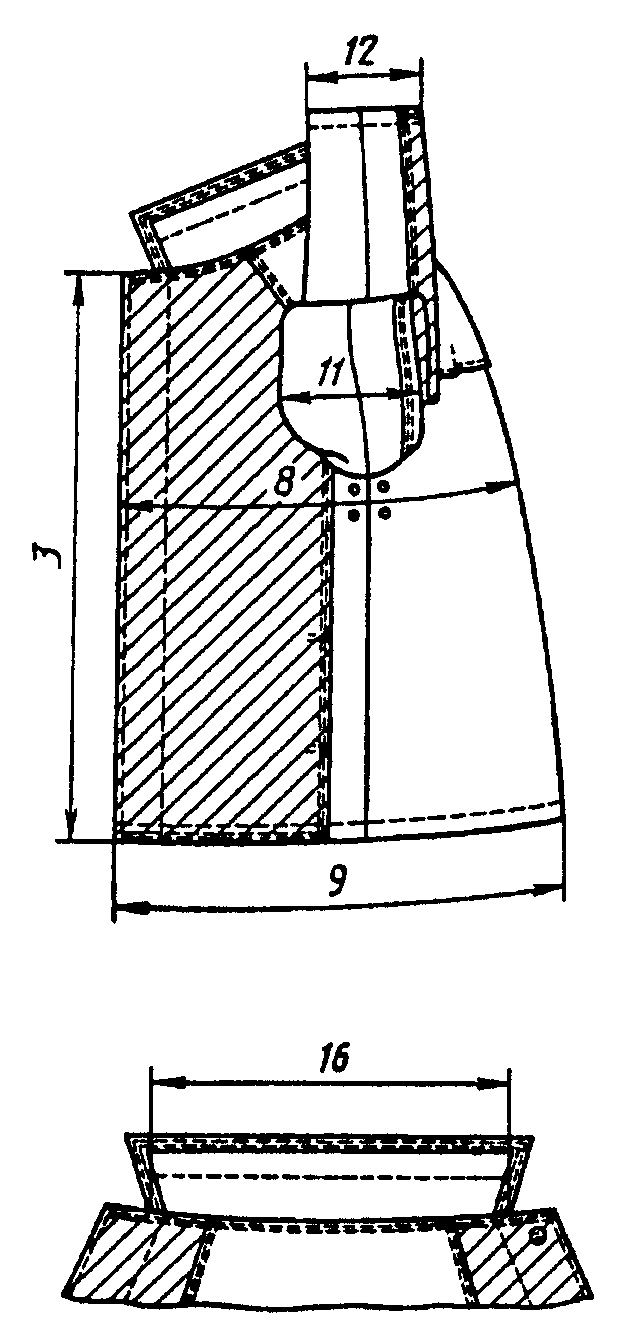

Черт. 3
Тип А, Б

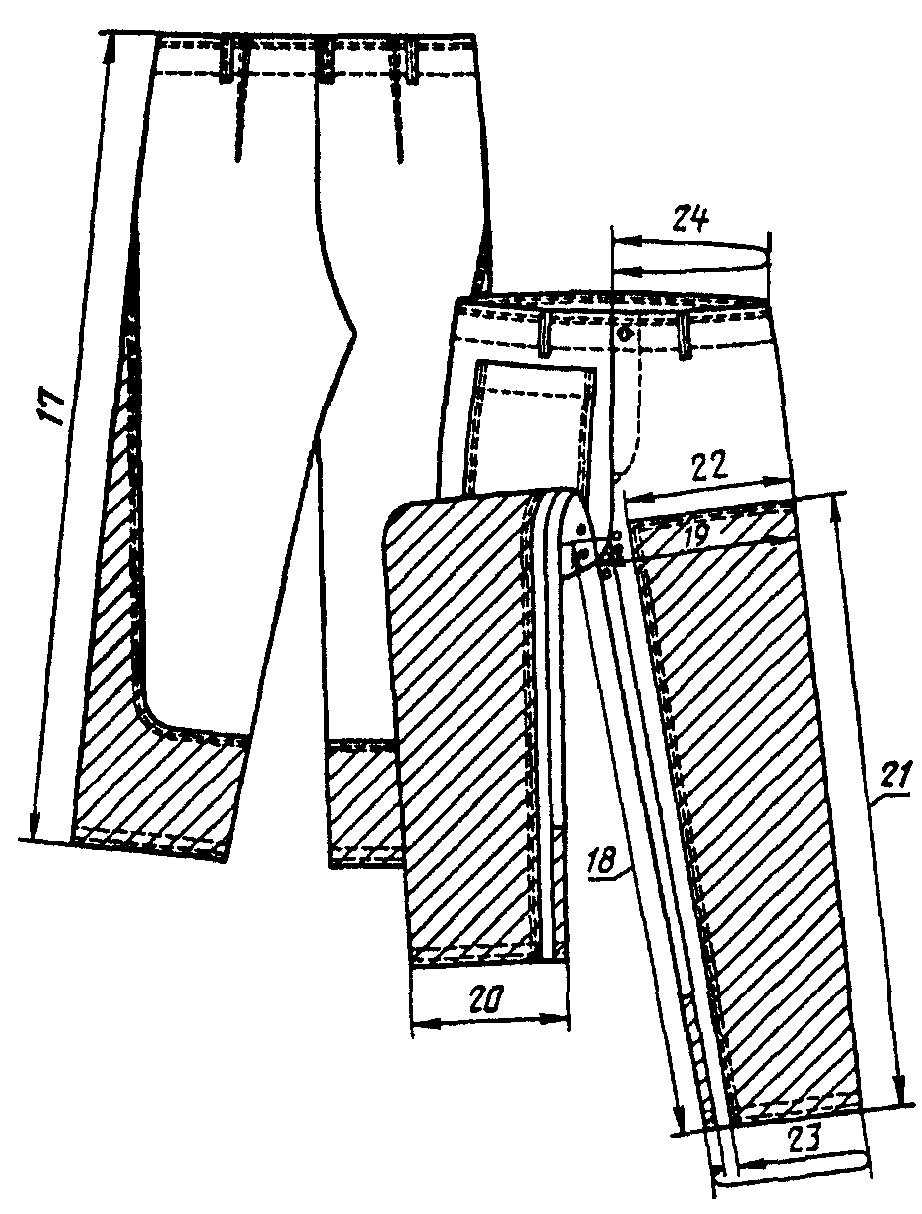

Черт. 4
Типы В, Г, Д

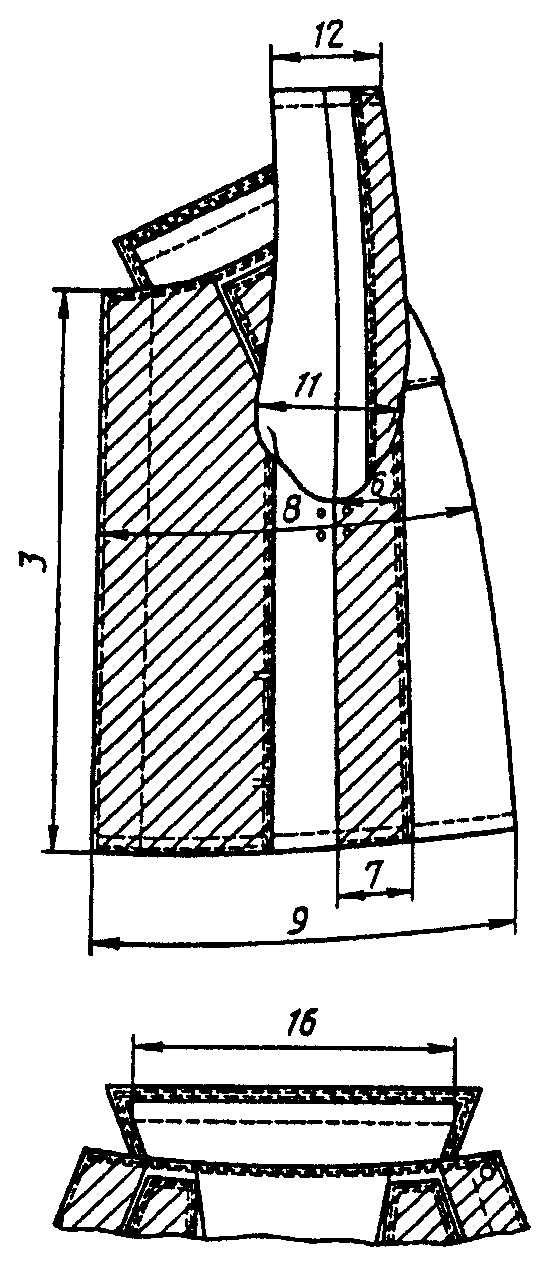

Черт. 5
Типы В, Г, Д

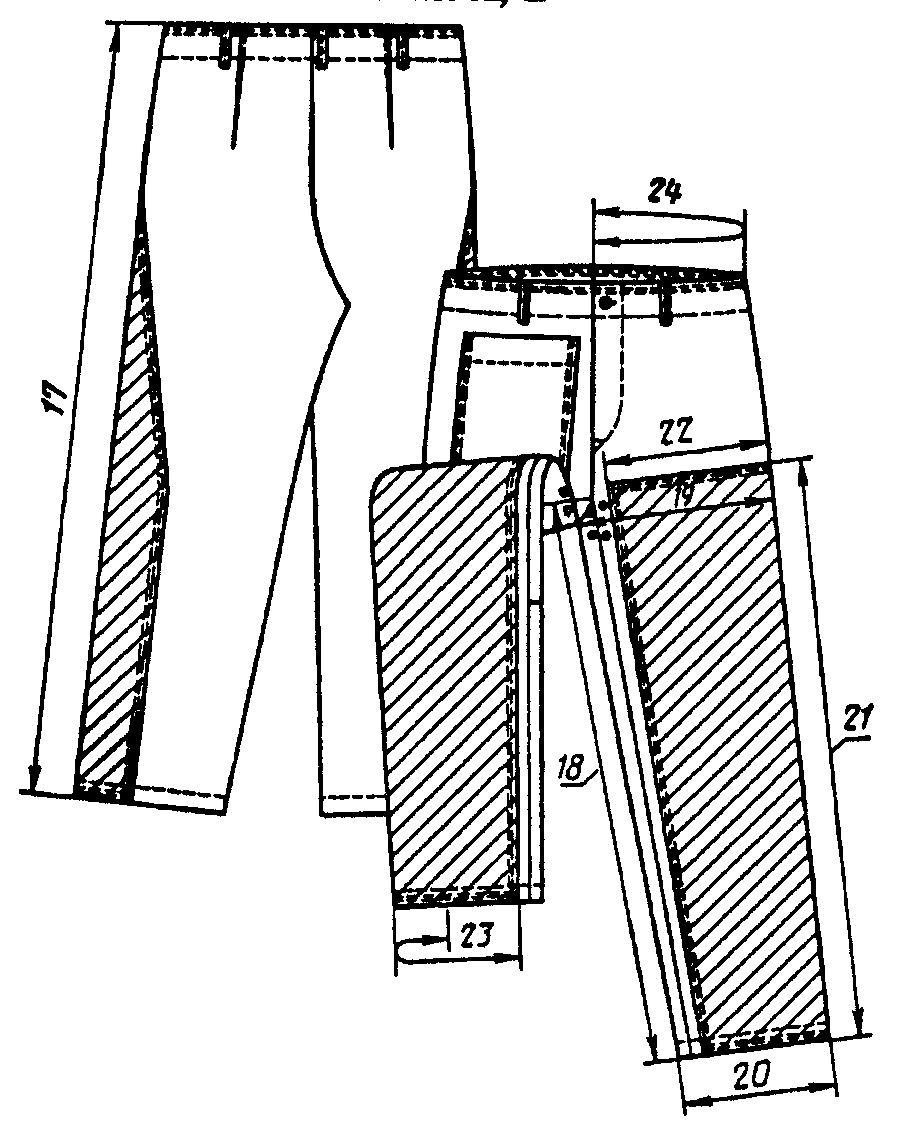

Черт. 6
Типы А, Б

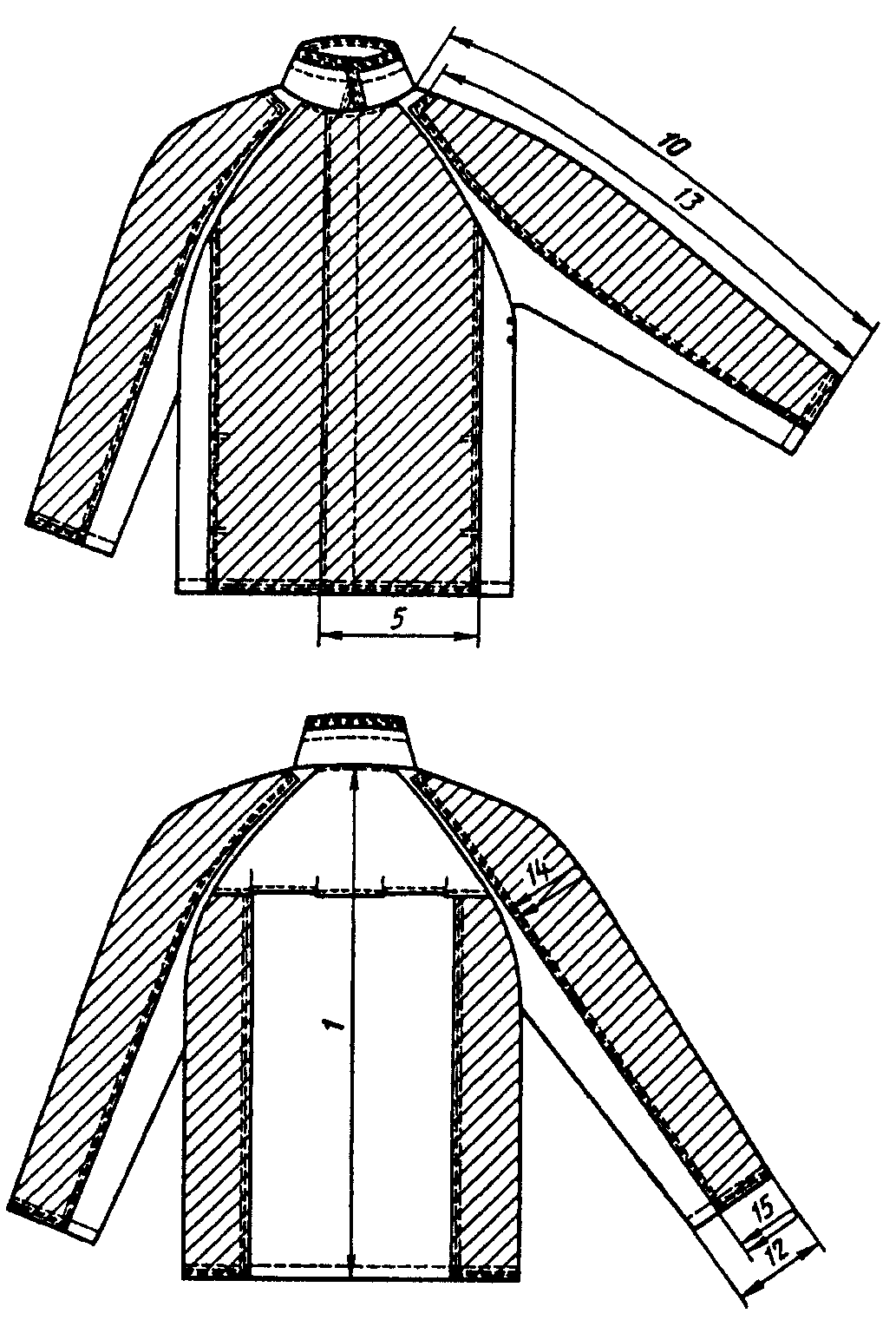

Черт. 7
Типы В, Г, Д
см
─────┬────────────────┬────────┬─────────────────────────────┬───────
Номер│ Наименование │ Рост │ Обхват груди типовой фигуры │Допус-
изме-│ измерения │типовой │ человека │каемое
рения│ │ фигуры ├─────┬─────┬─────┬─────┬─────┤откло-
на │ │человека│ 88, │ 96, │ 104,│ 112,│ 120,│нение
чер- │ │ │ 92 │ 100 │ 108 │ 116 │ 124 │
теже │ │ │ │ │ │ │ │
─────┴────────────────┴────────┴─────┴─────┴─────┴─────┴─────┴───────
Куртка
1 │ Длина спинки: │ │ │ │ │ │ │
│ тип А │158, 164│76,0 │76,0 │76,0 │- │- │
│ │170, 176│79,0 │79,0 │79,0 │79,0 │79,0 │+/- 1,0
│ │182, 188│82,0 │82,0 │82,0 │82,0 │82,0 │
│ │170, 176│82,0 │82,0 │82,0 │82,0 │82,0 │+/- 1,0
│ │182, 188│85,0 │85,0 │85,0 │85,0 │85,0 │
2 │ Ширина спинки: │ │ │ │ │ │ │
│ тип А │- │46,6 │48,6 │50,6 │52,6 │54,6 │+/- 1,0
│ тип Б │- │48,0 │50,0 │52,0 │54,0 │56,0 │
3 │ Длина полочки │ │ │ │ │ │ │
│по борту: │ │ │ │ │ │ │
│ тип А │158, 164│66,7 │67,7 │68,7 │- │- │
│ │170, 176│69,7 │70,7 │71,7 │72,7 │73,7 │+/- 1,0
│ │182, 188│72,7 │73,7 │74,7 │75,7 │76,7 │
│ │170, 176│73,3 │74,3 │75,3 │76,3 │77,3 │+/- 1,0
│ │182, 188│76,3 │77,3 │78,3 │79,3 │80,3 │
4 │ Ширина полочки │ │ │ │ │ │ │
│по линии груди: │ │ │ │ │ │ │
│ тип А │- │23,5 │24,7 │25,9 │27,1 │28,3 │+/- 0,5
│ тип Б │- │23,9 │25,1 │26,3 │27,5 │28,7 │
│полочки: │ │ │ │ │ │ │
│ тип А │- │21,8 │23,0 │24,2 │25,4 │26,6 │+/- 0,5
│спинки у проймы:│ │ │ │ │ │ │
│спинки внизу: │ │ │ │ │ │ │
8 │ Ширина на │ │ │ │ │ │ │
│уровне глубины │ │ │ │ │ │ │
│проймы: │ │ │ │ │ │ │
│ тип А │- │60,0 │64,0 │68,0 │72,0 │76,0 │+/- 1,0
│внизу: │ │ │ │ │ │ │
│ тип А │- │58,5 │62,5 │66,5 │70,5 │74,5 │+/- 1,0
10 │ Длина рукава: │ │ │ │ │ │ │
│ тип А │158, 164│61,0 │61,0 │61,0 │- │- │
│ │170, 176│64,0 │64,0 │64,0 │64,0 │64,0 │+/- 1,0
│ │182, 188│67,0 │67,0 │67,0 │67,0 │67,0 │
│ тип Б │158, 164│62,0 │62,0 │62,0 │- │- │
│ │170, 176│65,0 │65,0 │65,0 │65,0 │65,0 │+/- 1,0
│ │182, 188│68,0 │68,0 │68,0 │68,0 │68,0 │
│ │170, 176│83,3 │83,5 │83,7 │83,9 │84,1 │+/- 1,0
│ │182, 188│86,3 │86,5 │86,7 │86,9 │87,1 │
11 │ Ширина рукава │ │ │ │ │ │ │
│вверху: │ │ │ │ │ │ │
│ тип А │- │22,5 │24,0 │25,5 │27,0 │28,5 │+/- 0,5
│внизу: │ │ │ │ │ │ │
│ тип А │- │16,4 │17,0 │17,6 │18,2 │18,8 │+/- 0,5
│рукава: │ │ │ │ │ │ │
│ тип А │158, 164│61,0 │61,0 │61,0 │- │- │
│ │170, 176│64,0 │64,0 │64,0 │64,0 │64,0 │+/- 1,0
│ │182, 188│67,0 │67,0 │67,0 │67,0 │67,0 │
│ тип Б │158, 164│62,0 │62,0 │62,0 │- │- │
│ │170, 176│65,0 │65,0 │65,0 │65,0 │65,0 │+/- 1,0
│ │182, 188│68,0 │68,0 │68,0 │68,0 │68,0 │
│ │170, 176│80,8 │81,0 │81,2 │81,4 │81,6 │+/- 1,0
│ │182, 188│83,8 │84,0 │84,2 │84,4 │84,6 │
│рукава в самом │ │ │ │ │ │ │
│широком месте: │ │ │ │ │ │ │
│ тип А │- │28,5 │30,0 │31,5 │33,0 │34,5 │+/- 0,5
│ тип Б │- │29,5 │31,0 │32,5 │34,0 │35,5 │
│рукава внизу: │ │ │ │ │ │ │
│ тип А │- │23,4 │24,0 │24,6 │25,2 │25,8 │+/- 0,5
16 │Длина воротника:│ │ │ │ │ │ │
│ тип А │- │45,0 │47,0 │49,0 │51,0 │53,0 │+/- 1,0
Брюки
17 │ Длина по │158, 164│101,0│101,0│101,0│- │- │
│боковому шву │170, 176│107,0│107,0│107,0│107,0│107,0│+/- 1,0
│ │182, 188│113,0│113,0│113,0│113,0│113,0│
18 │ Длина по │158, 164│72,5 │71,5 │70,5 │- │- │
│шаговому шву │170, 176│77,0 │76,0 │75,0 │74,0 │73,0 │+/- 1,0
│ │182, 188│81,5 │80,5 │79,5 │78,5 │77,5 │
19 │ Ширина на уров-│- │35,4 │37,6 │39,8 │42,0 │44,2 │
│не среднего шва │ │ │ │ │ │ │
│ │170, 176│76,5 │75,5 │74,5 │73,5 │72,5 │+/- 0,5
│ │182, 188│81,0 │80,0 │79,0 │78,0 │77,0 │
│вверху │ │ │ │ │ │ │
│внизу: │ │ │ │ │ │ │
24 │ Длина левого │- │44,0 │48,0 │52,0 │56,0 │60,0 │+/- 1,0
│полупояса │ │ │ │ │ │ │
Примечание. По требованию потребителя значения измерений куртки 5, 6, 7, 9, 12, 13, 14, 15 и брюк 20, 21, 22, 23 допускается изменять.
1.3. Характеристики
1.3.1. Внешний вид
1.3.1.1. Куртка в костюмах типов А, Б с центральной бортовой потайной застежкой на пять пуговиц, втачными рукавами, отложным воротником, отверстиями для воздухообмена под проймами на спинке и на полочке. Полочки с накладками. В швах настрачивания накладок полочек внешние карманы. На левой полочке со стороны изнанки внутренний накладной карман. Спинка с кокеткой, переходящей на полочки, по линии настрачивания кокетки не менее двух вентиляционных отверстий. Рукава втачные, одношовные с накладками.
В куртке костюма типа А двойной отложной воротник.
В отличие от костюмов типов А, Б куртка в костюме типов В, Г, Д с двухшовными рукавами реглан, с накладками по всей длине, с дополнительными накладками на спинке.
Куртка в костюмах типов Б, В, Г, Д в области плечевого пояса с подкладкой из хлопчатобумажной ткани.
Воротник в костюмах типов Б, В, Г, Д одинарный с накладкой из байки или фланели. В костюмах типов Г, Д из полушерстяной ткани с фенилоном - воротник двойной.
Брюки в костюмах всех типов с цельновыкроенным поясом и шлевками, застежкой спереди, внешним накладным карманом на правой передней половинке, накладками на передних половинках, переходящими на задние, вентиляционными отверстиями в области шаговых швов. В брюках типов В, Г, Д дополнительная накладка по низу брюк. Брюки типов Б, В, Г, Д с подкладкой из хлопчатобумажной ткани. Подкладка короче брюк на 20 - 25 см.
1.3.1.2. В зависимости от условий эксплуатации и по согласованию изготовителя с потребителем костюмы допускается изготовлять:
с головными уборами;
с настрочными или съемными защитными накладками различной формы и местом расположения или без накладок;
с карманами различной формы или без них;
с воротниками различной формы;
с вентиляционными отверстиями различного вида и местом расположения (типа блочек, щелевых, ромбовидных и т.д.);
с подкладкой по всей длине в куртке и брюках;
с рукавами различной конструкции;
с куртками и брюками без боковых швов;
с брюками с притачным поясом и шлевками, с широким поясом, с бретелями;
отдельными предметами.
1.3.2. Защитные, гигиенические и эксплуатационные требования
1.3.2.1. Для защиты от действия повышенных температур костюмы должны изготовляться из тканей со специальными огнезащитными отделками, с потайной застежкой, с защитными накладками из различных материалов, защищающие от теплового излучения, искр и брызг расплавленного металла, от контакта с нагретыми поверхностями до 100 °С, от конвективной теплоты.
1.3.2.2. Для предохранения кожи от натирания костюмы должны иметь воротник с накладкой из хлопчатобумажной ткани, подкладку куртки в области плечевого пояса, брюки на подкладке.
1.3.2.3. Для воздухообмена и удобства в работе под проймами на спинке, полочке, кокетке спинки и в области шаговых швов брюк должны быть вентиляционные отверстия.
1.3.3. Основные требования к изготовлению
1.3.3.1. Виды стежков, строчек и швов, применяемых для изготовления костюмов, - по ГОСТ 12807.
Требования к стежкам, строчкам и швам - по ГОСТ 29122.
1.3.3.2. Соединение срезов костюмов выполняют стачным, настрочным, запошивочным швами, швом "взамок", накладным швом двумя строчками.
При применении стачного шва на операциях: втачивание рукавов, соединение плечевых срезов, срезов рукавов, шаговых и средних срезов брюк швов выполняют двумя строчками.
Открытые срезы осыпающихся материалов должны быть обработаны.
1.3.3.3. Низ куртки и брюк обрабатывают швом вподгибку с закрытым или открытым (для неосыпающихся тканей) срезом шириной 1,5 - 2,5 см в готовом виде. Срезы по отлету и концам воротника застрачивают с открытым срезом на двухигольной машине.
1.3.3.4. Накладные детали настрачивают с закрытым или открытым (для неосыпающихся тканей) срезом двумя строчками.
Накладка на передней половинке брюк закрывает боковой шов ниже линии колена на 10 - 15 см.
1.3.3.5. Подкладку внешних карманов настрачивают на полочки.
1.3.3.6. Петли обметывают в следующих местах:
на планке потайной застежки куртки пять петель - одну петлю на расстоянии 1,5 - 2,0 см от края планки и 2,0 - 2,5 см от уступа борта, остальные на равном расстоянии одна от другой;
на левом конце пояса брюк - одну петлю (посередине ширины пояса);
на гульфике брюк - три петли на расстоянии 1,0 см от внешнего края и на равном расстоянии одна от другой.
1.3.3.7. Пуговицы пришивают соответственно расположению петель.
1.3.3.8. При изготовлении костюмов допускается:
кокетка спинки из двух частей в больших размерах;
гульфик и откосок брюк цельновыкроенные;
1.3.3.9. Определение сортности костюмов - по ГОСТ 12.4.031.
Костюмы должны изготовляться из материалов, указанных в табл. 5.
──────────────────────┬───────────────────────┬───────────────────
Наименование материала│Нормативно-техническая │ Назначение
│ документация │ материала
──────────────────────┼───────────────────────┼───────────────────
1. Молескин │ГОСТ 11209 │ Для накладок и
гладкокрашеный с │ │костюма типа А,
отделкой ТО, N 7, 10 │ │потайной застежки
│ │куртки, гульфика,
│ │откоска костюмов
│ │всех типов
2. Молескин │ТУ 17 РСФСР 66-9328 │ То же
гладкокрашеный с │ │
отделкой ТО, арт. 3594│ │
3. Ткань суконная для│ТУ 17 РСФСР 61-1043 │ Для накладок и
рабочих горячих цехов │ │костюма типа Б
для вырубщиков по │ │
огневой зачистке │ │
металла, арт. 49704 │ │
4. Ткань суконная │ │ Для костюмов
фенилоном "Металлург" │ │док в костюме
│ │типа В
5. Сукно шинельное │ГОСТ 27542 │ Для костюмов
│ │накладок в костюме
│ │типа В
6. Сукно шинельное │ГОСТ 27542 │ То же
крашеное в полотне, │ │
арт. 6426, 5405 │ │
7. Материал │ТУ 17 РСФСР 62-10770 │ Для накладок и
дублированный АФТ-Т │ │костюма типа Д
для одежды пожарных │ │
8. Кожа для верха │ГОСТ 1838 │ Для накладок в
обуви из бахтармяного │ │костюме типа Г
спилка │ │
9. Спилок для │ОСТ 17-463 │ Для накладок в
галантерейных изделий │ │костюме типа Г
из шкур крупного │ │
рогатого скота, велюр │ │
10. Бязь │ГОСТ 29298 │ Для подкладки
гладкокрашеная │ТУ 17 РСФСР 60-10724 │внешних и внутрен-
│ТУ 17 Каз. ССР 01-385 │них карманов,
│ТУ 17 Гр. ССР 122 │подкладки куртки
│ │и брюк, вешалки
11. Байка, фланель │ГОСТ 29298 │ Для накладки во-
гладкокрашеная │ТУ 17 Каз. ССР 01-426 │ротника в костюмах
12. Тесьма │ОСТ 17-582 │ Для вешалки
хлопчатобумажная │ │
13. Нитки хлопчато- │ГОСТ 6309 │
бумажные швейные: │ │
R 53,0 текс (40/6) │ │ Для изготовления
н │ │костюмов типа А
R 68,6 текс (30/6) │ │Для изготовления
н │ │костюмов всех
│ │типов
14. Нитки │ОСТ 17-921 │ Для изготовления
армированные │ │костюмов всех
N 47, 6/2(44 ЛХ-1) │ │типов
N 47, 6/3(65 ЛХ-1) │ │
15. Нитки хлопчатобу-│ГОСТ 6309 │ Для обметывания
мажные швейные │ │срезов
R 63,6 текс (30/3) │ │
н │ │
16. Пуговицы пласт- │ОСТ 17-699 │ Для застегивания
массовые аминопласто- │ │костюмов
вые или металлические │ │
диаметром 18 - 22 мм │ │
17. Блочки обувные │ОСТ 17-192 │ Для вентиля-
│ │ционных отверстий
Примечания. 1. По согласованию изготовителя с потребителем и ЦК профсоюза потребителя допускается применять материалы различного волокнистого состава и другую фурнитуру по качеству не ниже указанных в табл. 5.
2. Пуговицы должны быть устойчивы к химической чистке и воздействию температуры.
Маркировка костюмов - по ГОСТ 10581, ГОСТ 12.4.115, костюмов, изготовляемых по госзаказу, - по ГОСТ 19159.
Упаковка костюмов - по ГОСТ 10581, костюмов, изготовляемых по госзаказу, - по ГОСТ 19159.
Правила приемки костюмов - по ГОСТ 23948.
Методы контроля качества костюмов - по ГОСТ 4103.
Транспортирование и хранение костюмов - по ГОСТ 10581, для костюмов, изготовляемых по госзаказу, - по ГОСТ 19159.
Химическая чистка костюмов - по ГОСТ 12.4.169.
