Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерений в машиностроении" (ОАО "НИИизмерения") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 242 "Допуски и средства контроля"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 декабря 2009 г. N 558-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 2538:1998 "Геометрические характеристики изделий. Ряды углов и уклонов призм" (ISO 2538:1998 "Geometrical product specifications (GPS) - Series of angles and slopes on prisms", MOD).

При этом в него не включены приложения A и B примененного международного стандарта, которые нецелесообразно применять в национальной стандартизации в связи с тем, что:

- Приложение A (справочное) "Связи в матричной системе GPS" содержит сведения о матричной модели Системы стандартов ИСО "Геометрические характеристики изделий (GPS)" и месте применяемого международного стандарта в ней, не относящиеся к объекту стандартизации;

- Приложение B "Библиография" содержит исключительно сведения о документе, ссылка на который используется в приложении A международного стандарта, не вошедшем в национальный стандарт.

Указанные приложения, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДА.

Наименование настоящего стандарта изменено относительно наименования применяемого международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2004 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Международный стандарт ИСО 2538:1998 подготовлен Техническим комитетом ИСО/ТК 213 "Размерные и геометрические требования к изделиям и их проверка".

Приложения A и B этого международного стандарта носят исключительно справочный характер.

Настоящий стандарт распространяется на применяемые в машиностроении углы и уклоны призматических элементов деталей и устанавливает ряды нормальных углов призм от 120° до 0°30' и уклонов призм от 1:10 до 1:500.

Стандарт не распространяется на углы и уклоны, связанные расчетными зависимостями с другими принятыми размерами.

В настоящем стандарте применены следующие термины с соответствующими определениями:

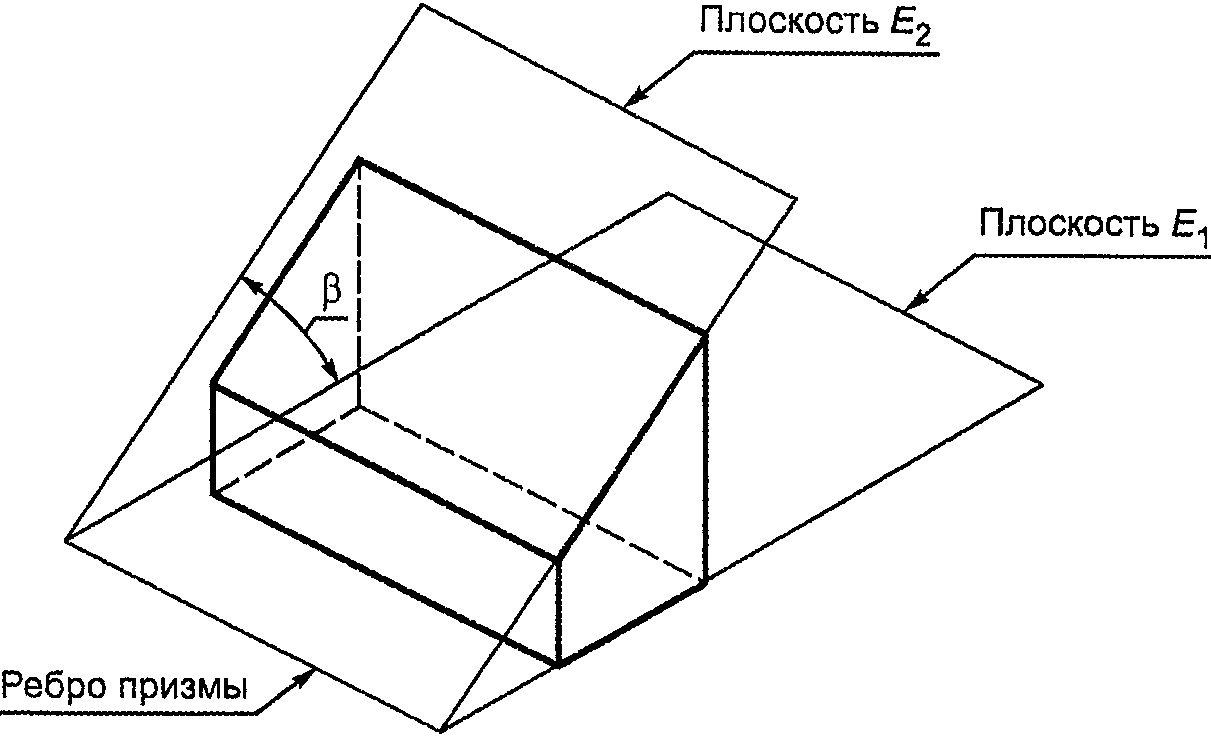

2.1 призма (prism): Часть детали, ограниченная двумя пересекающимися между собой плоскостями (см. рисунок 1).

Примечание - Обе плоскости называют "гранями призмы (prism planes)". Если они участвуют в образовании посадки, их называют "сопрягаемыми гранями призмы (mating planes for prism)".

2.2 многогранная призма (multiple prism): Часть детали, ограниченная несколькими парами пересекающихся плоскостей.

Примечания

1 Двойная призма ограничена двумя парами пересекающихся плоскостей (см. рисунок 2).

2 Если пересечением каждой пары плоскостей является точка, то многогранная призма является пирамидой (см. рисунок 3).

2.3 клин (wedge): Призма с малым углом.

2.4 V-образная направляющая (vee-block); направляющая типа "ласточкин хвост" (dovetail): Типовая призма с большим углом.

Примечание - V-образную направляющую (см. рисунок 4) и направляющую типа "ласточкин хвост" (см. рисунок 5) используют, например, в качестве направляющих скольжения станков.

2.5 угол призмы (prism angle) : Угол, под которым грани призмы пересекают друг друга (см. рисунок 1).

2.6 уклон призмы (prism slope) S: Отношение разности высот H и h призмы в двух определенных поперечных сечениях к расстоянию L между этими сечениями (см. рисунок 2):

2.7 утонение призмы (rate of prism) C_Р: Отношение разности толщин T и t призмы в двух определенных поперечных сечениях к расстоянию L между этими сечениями (см. рисунок 3):

2.8 ребро призмы (prism edge): Теоретическая линия пересечения обеих граней призмы (см. рисунок 1).

Примечание - Угол между сопрягаемыми гранями призмы называют "углом сопряжения призмы (mating angle for prism)".

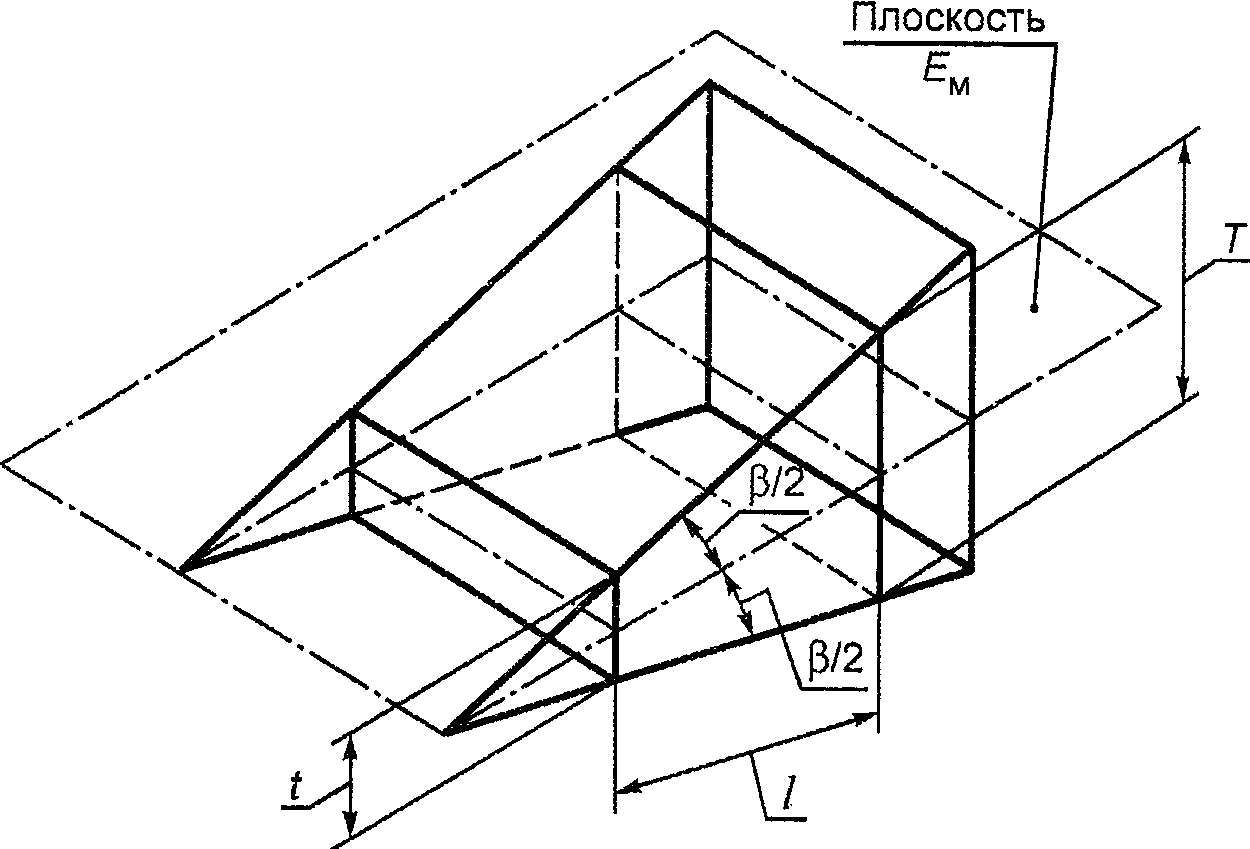

2.9 плоскость симметрии призмы (centre plane of prism) E_М: Плоскость, проходящая через ребро призмы и делящая угол призмы пополам (см. рисунок 6).

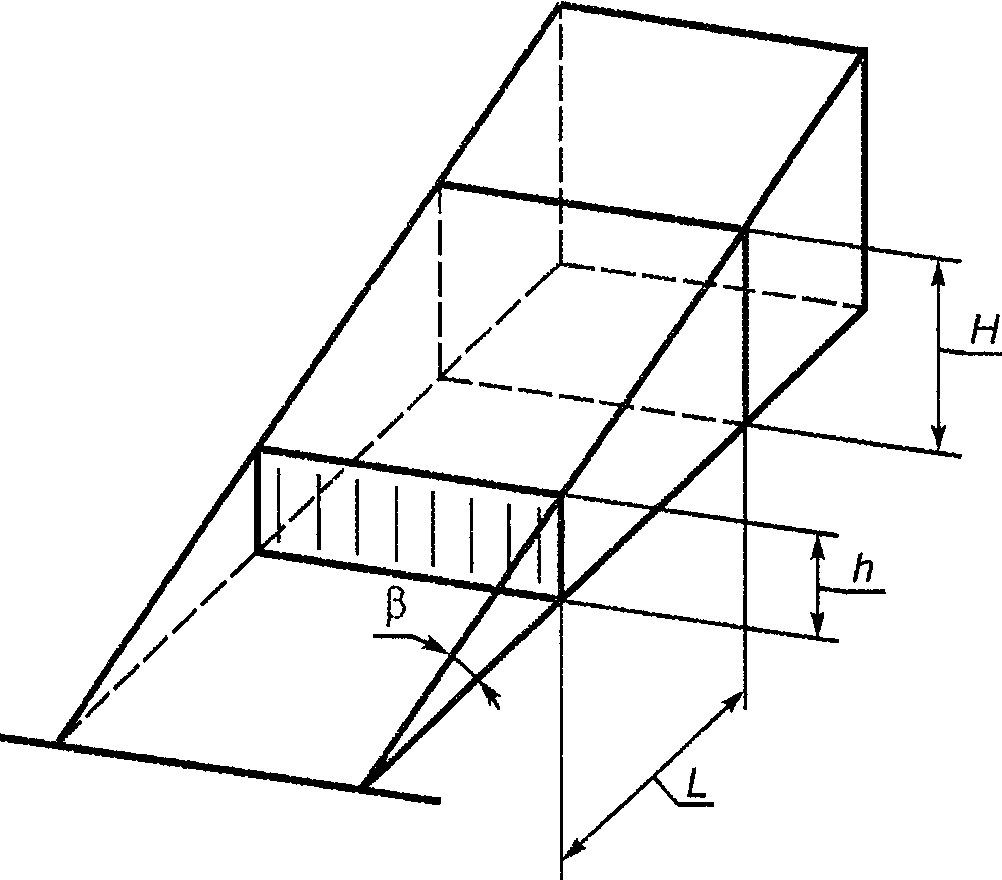

2.10 высота призмы (height of prism) H, h: Высота, измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к одной из граней призмы (см. рисунок 7).

2.11 толщина призмы (thickness of prism) T, t: Толщина, измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к плоскости симметрии призмы (см. рисунок 6).

3.1 Углы и уклоны призм общего назначения должны соответствовать указанным в таблице 1.

При выборе углов ряд 1 следует предпочитать ряду 2.

3.2 Углы призм специального назначения и область их применения должны соответствовать указанным в таблице 2.

3.3 Расчетные значения уклонов, углов и утонений призм, соответствующих указанным в таблицах 1 и 2 нормальным углам и уклонам, приведены в таблице 3.

Более подробно о матричной системе GPS см. ИСО/ТР 14638 [1].

Настоящий международный стандарт устанавливает определения параметров и их соответствующие значения для некоторых областей применения.

Для обеспечения однозначного понимания требований он должен быть дополнен стандартами, включающими связующие звенья с 3-го по 6-й.

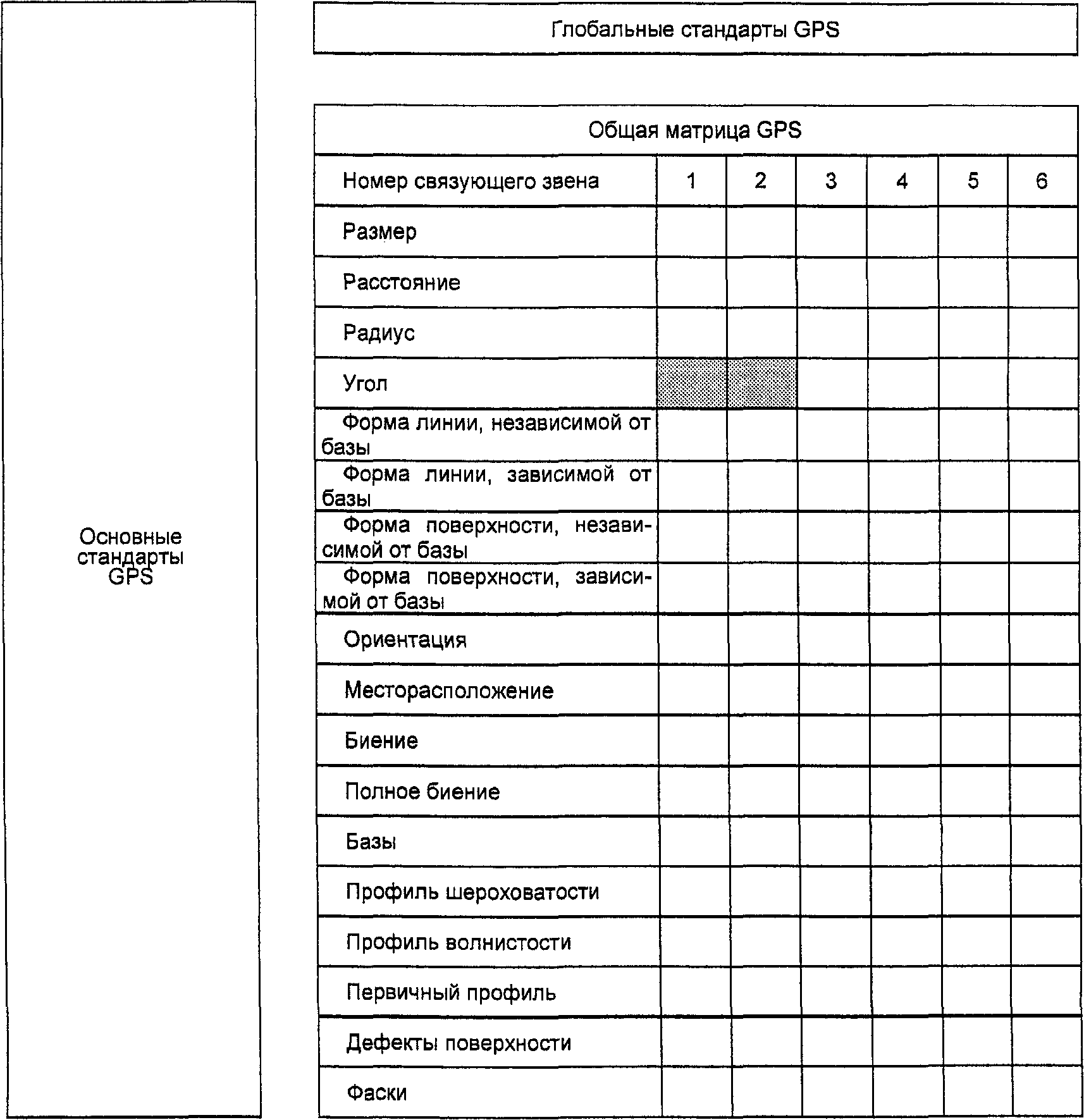

Настоящий международный стандарт является общим стандартом GPS; его положения следует учитывать в связующих звеньях 1 и 2 серий стандартов на углы в общей матрице GPS, как показано на рисунке A.1.

Связанные стандарты являются стандартами серий стандартов, указанных на рисунке A.1.

[1] ИСО/ТР 14638:1995 Геометрические характеристики изделий (GPS). Основная схема
