Утвержден и введен в действие

Приказом Ростехрегулирования

от 14 августа 2008 г. N 172-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФИТИНГИ-ПЕРЕХОДНИКИ ИЗ МЕДИ И МЕДНЫХ СПЛАВОВ

ДЛЯ СОЕДИНЕНИЯ ТРУБОПРОВОДОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Fittings-adapters from copper and copper alloys

for connecting the pipelines. Specifications

ГОСТ Р 52949-2008

Группа В64

ОКС 23.040.15

ОКП 18 4450

Дата введения

1 июля 2009 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Техническим комитетом по стандартизации ТК 106 "Цветметпрокат", Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов "Открытое акционерное общество "Институт Цветметобработка".

2. Внесен Техническим комитетом по стандартизации ТК 106 "Цветметпрокат".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2008 г. N 172-ст.

4. Настоящий стандарт разработан с учетом основных нормативных положений регионального стандарта ЕН 1254-4:1998 "Медь и медные сплавы. Фитинги. Часть 4. Фитинги, присоединяемые комбинацией капиллярной пайки твердым или мягким припоем или обжатия с другими типами соединений (EN 1254-4:1998 "Copper and copper alloys - Plumbing fittings - Part 4: Fittings combining other end connections with capillary or compression ends", NEQ).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на фитинги-переходники из меди и медных сплавов с разными концами: для пайки или прессования с одной стороны и резьбовыми - с другой, предназначенные для соединения медных труб, изготовленных по ГОСТ Р 52318, и устанавливает требования к фитингам-переходникам, используемым в системах: питьевого водоснабжения, холодного и горячего водоснабжения, водяного (парового) отопления, нагревательных и охлаждающих, канализации, водоочистных сооружений и газоснабжения.

Стандарт устанавливает резьбовые соединения концов фитингов, типы и размеры резьбы.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52318-2005. Трубы медные круглого сечения для воды и газа. Технические условия

ГОСТ Р 52922-2008. Фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Технические условия

ГОСТ Р 52948-2008. Фитинги из меди и медных сплавов для соединения медных труб способом прессования. Технические условия

ГОСТ 2533-88. Калибры для трубной цилиндрической резьбы. Допуски

ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая

ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая

ГОСТ 7157-79. Калибры для трубной конической резьбы. Типы. Основные размеры и допуски

ГОСТ 24939-81. Калибры для цилиндрических резьб. Виды.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Фитинг: устройство в трубопроводной системе, предназначенное для соединения труб между собой или с другими компонентами этой системы.

3.2. Резьбовое соединение: соединение, которое обеспечивает разъединение системы без нарушения других секций трубы.

Резьбовое соединение может быть: сфера в конус, конус в конус или конус в радиус или в плоскую поверхность с уплотнителем.

Составные части резьбового соединения должны быть только от одного конкретного производителя.

4. Технические требования

4.1. Материалы, технические требования, методы контроля и испытаний, правила приемки, маркировка, упаковка, транспортирование и хранение должны соответствовать требованиям для фитингов-переходников:

- с концом для капиллярной пайки по ГОСТ Р 52922;

- с концом для прессования по ГОСТ Р 52948.

4.2. Резьбовое соединение при сборке должно выдерживать максимальное эксплуатационное давление для соответствующего конца трубы. При разъединении и повторном присоединении резьбовое соединение должно выдерживать максимальное эксплуатационное давление.

4.3. При монтаже трубопровода должны быть применены внутреннее и наружное цилиндрические и наружное коническое резьбовые соединения.

4.4. Внутреннее цилиндрическое резьбовое соединение приведено на рисунках 1 и 2.

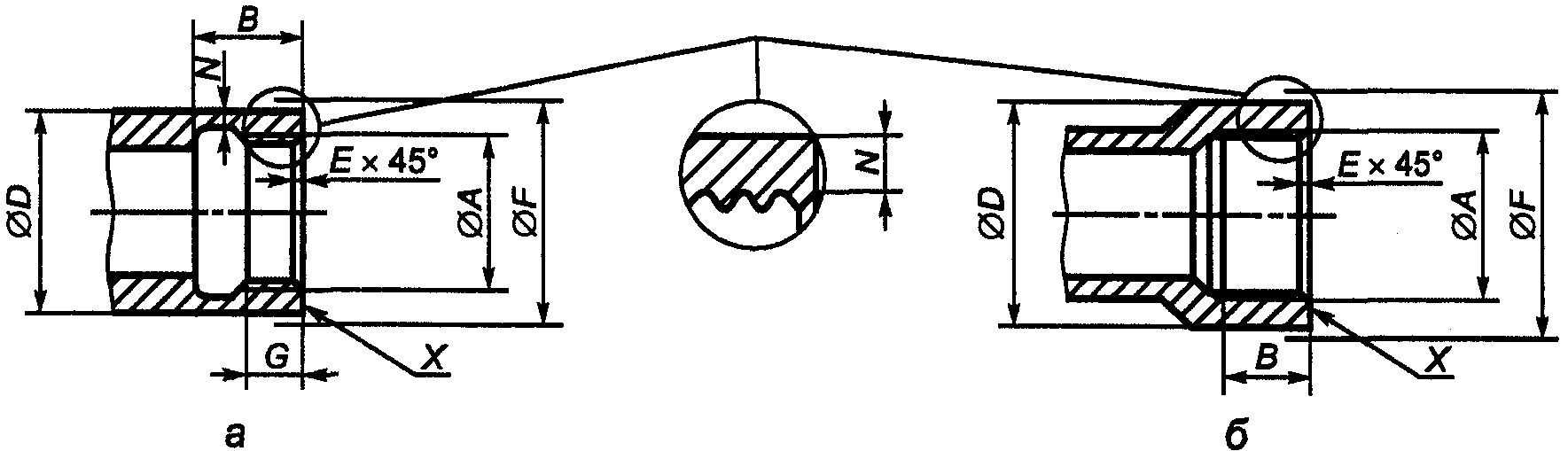

Рисунок 1. Внутреннее цилиндрическое

резьбовое соединение с резьбой по ГОСТ 6357

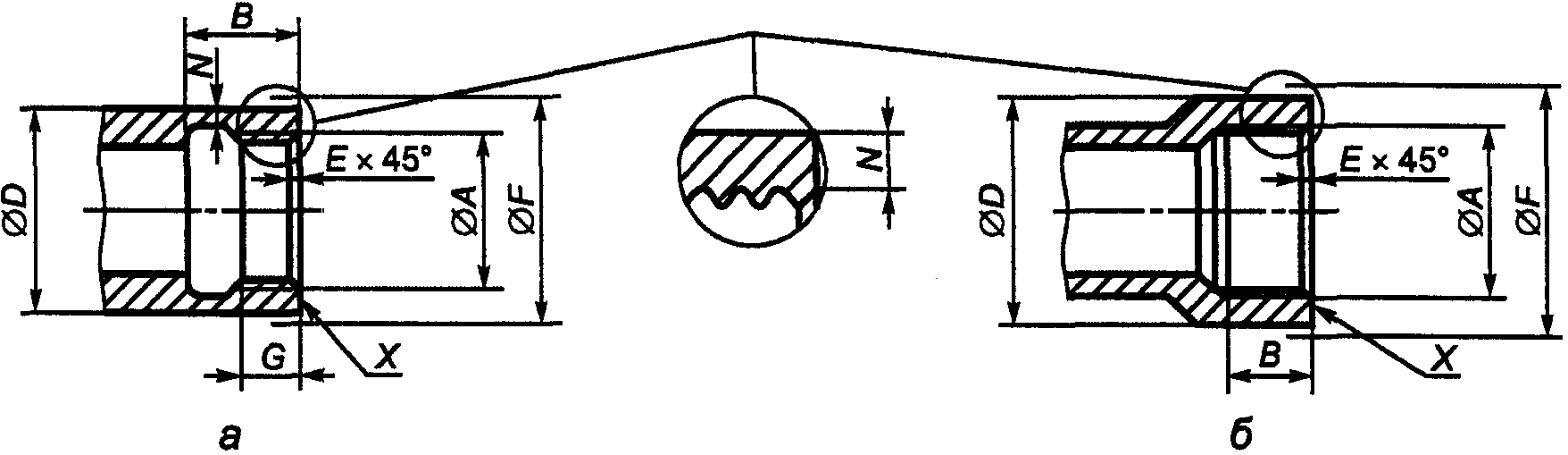

Рисунок 2. Внутреннее цилиндрическое

резьбовое соединение с резьбой по ГОСТ 6357

Размеры внутренней цилиндрической резьбы должны соответствовать указанным в таблицах 1 и 2.

Таблица 1

Размеры внутренней цилиндрической резьбы

по ГОСТ 6357

В миллиметрах

┌──────────┬───────────┬─────────────┬─────────┬────────┬────────┬────────┐

│Обозначе- │ Длина │ Диаметр │ Диаметр │ Фаска │Диаметр │ Длина │

│ние резьбы│внутреннего│прессованного│ литого │ E <1>, │ торца │ резьбы │

│A │ участка │ фитинга │ фитинга │не более│фитинга │ G, │

│ │ фитинга │ или прутка │из латуни│ │ F, │не менее│

│ │под резьбу │из латуни D, │ D, │ │не менее│ │

│ │B, не менее│ не менее │не менее │ │ │ │

├──────────┼───────────┼─────────────┼─────────┼────────┼────────┼────────┤

│ Rp 1/8 │ 7,4 │ 11,6 │ 11,8 │ 0,9 │ 14,3 │ 4,5 │

│ Rp 1/4 │ 11,0 │ 15,2 │ 15,4 │ 1,3 │ 18,2 │ 7,0 │

│ Rp 3/8 │ 11,4 │ 19,1 │ 19,1 │ 1,3 │ 22,0 │ 7,0 │

│ Rp 1/2 │ 15,0 │ 23,8 │ 23,8 │ 1,8 │ 26,7 │ 9,0 │

│ Rp 3/4 │ 16,3 │ 29,3 │ 29,7 │ 1,8 │ 33,5 │ 10,0 │

│ Rp 1 │ 19,1 │ 36,3 │ 36,9 │ 2,3 │ 40,9 │ 11,5 │

│ Rp 1 1/4 │ 21,4 │ 45,6 │ 46,2 │ 2,3 │ 49,0 │ 13,5 │

│ Rp 1 1/2 │ 21,4 │ 51,4 │ 52,0 │ 2,3 │ 56,6 │ 13,5 │

│ Rp 2 │ 25,7 │ 63,7 │ 64,3 │ 2,3 │ 69,4 │ 17,0 │

│ Rp 2 1/2 │ 30,2 │ 80,4 │ 80,8 │ 2,3 │ 86,2 │ 18,5 │

│ Rp 3 │ 33,3 │ 93,5 │ 94,0 │ 2,3 │ 98,0 │ 21,0 │

│ Rp 4 │ 39,3 │ 120,0 │ 121,0 │ 2,3 │ 120,0 │ 26,0 │

├──────────┴───────────┴─────────────┴─────────┴────────┴────────┴────────┤

│ <1> По согласованию изготовителя с потребителем допускается взамен│

│фаски E снятие первого витка резьбы. │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 2

Размеры внутренней цилиндрической резьбы

по ГОСТ 6357

В миллиметрах

┌──────────┬───────────┬──────────────┬─────────┬───────┬────────┬────────┐

│Обозначе- │ Длина │ Диаметр │ Диаметр │ Фаска │Диаметр │ Длина │

│ние резьбы│внутреннего│деформируемого│ литого │E <1>, │ торца │ резьбы │

│A │ участка │ фитинга из │ фитинга │ не │фитинга │ G, │

│ │ фитинга │меди и медных │ из меди │ более │ F <2>, │не менее│

│ │под резьбу │ сплавов D │и медных │ │не менее│ │

│ │B, не менее│ │сплавов D│ │ │ │

├──────────┼───────────┼──────────────┼─────────┼───────┼────────┼────────┤

│ G 1/8 │ 5,6 │ 11,6 │ 11,8 │ 0,9 │ 14,3 │ 4,5 │

│ G 1/4 │ 8,0 │ 15,2 │ 15,4 │ 1,3 │ 18,2 │ 7,0 │

│ G 3/8 │ 8,5 │ 19,1 │ 19,1 │ 1,3 │ 22,0 │ 7,0 │

│ G 1/2 │ 10,5 │ 23,8 │ 23,8 │ 1,8 │ 26,7 │ 9,0 │

│ G 3/4 │ 12,0 │ 29,3 │ 29,7 │ 1,8 │ 33,5 │ 10,0 │

│ G 1 │ 13,5 │ 36,3 │ 36,9 │ 2,3 │ 40,9 │ 11,5 │

│ G 1 1/4 │ 15,5 │ 45,6 │ 46,2 │ 2,3 │ 49,0 │ 13,5 │

│ G 1 1/2 │ 15,5 │ 51,4 │ 52,0 │ 2,3 │ 56,6 │ 13,5 │

│ G 2 │ 19,0 │ 63,7 │ 64,3 │ 2,3 │ 69,4 │ 17,0 │

│ G 2 1/2 │ 20,0 │ 80,4 │ 80,8 │ 2,3 │ 86,2 │ 18,5 │

│ G 3 │ 21,0 │ 93,5 │ 94,0 │ 2,3 │ 98,0 │ 20,0 │

│ G 4 │ 23,0 │ 120,0 │ 121,0 │ 2,3 │ 120,0 │ 22,0 │

├──────────┴───────────┴──────────────┴─────────┴───────┴────────┴────────┤

│ <1> По согласованию изготовителя с потребителем допускается взамен│

│фаски E снятие первого витка резьбы. │

│ <2> При уплотнении торец X должен быть обработан резанием. │

│ │

│ Примечания. 1. На фитинги без подрезки по согласованию изготовителя│

│с потребителем наносят обозначение и маркировку: │

│ - для класса 1 - размер B (рисунок 2б); │

│ - для класса 2 - размер G (рисунок 2а). │

│ 2. Не допускается использовать внутреннюю цилиндрическую резьбу│

│в сочетании с наружной конической резьбой. │

4.5. Наружное коническое резьбовое соединение приведено на рисунках 3 и 4.

--------------------------------

<1> R - сбег резьбы.

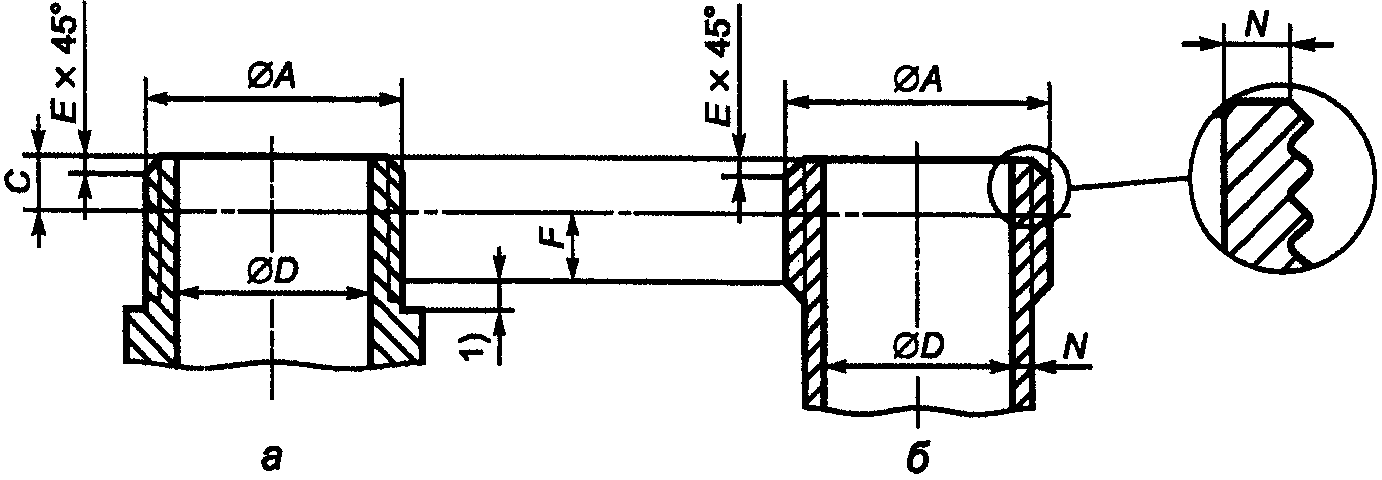

Рисунок 3. Наружное коническое резьбовое соединение

с резьбой по ГОСТ 6211

--------------------------------

<1> R - сбег резьбы.

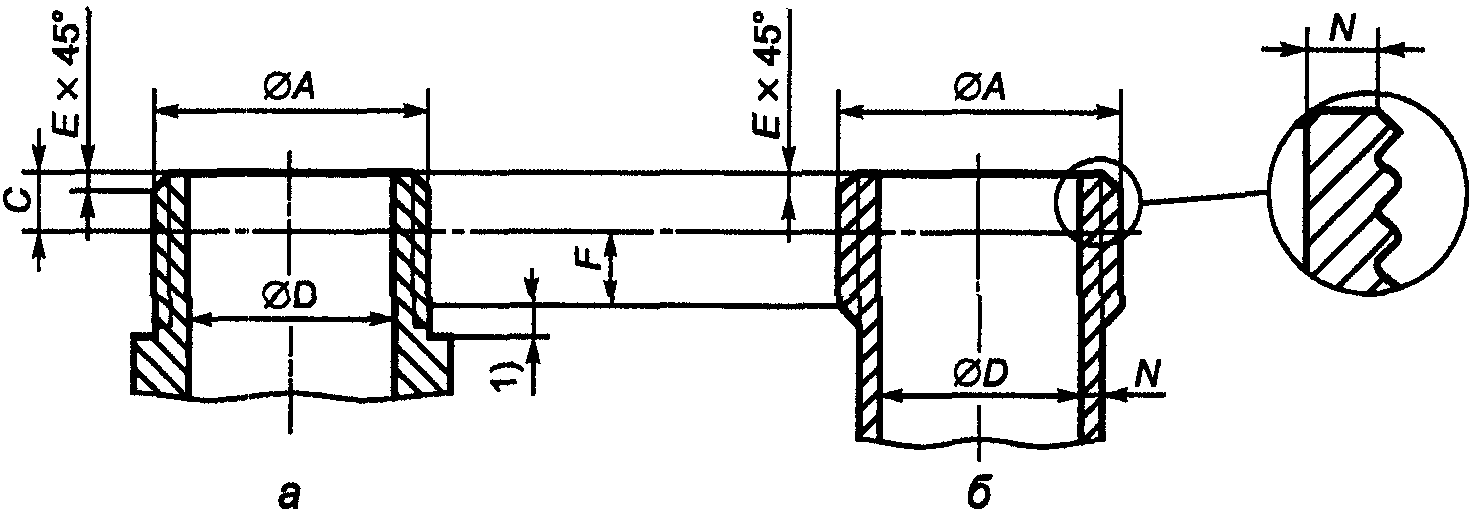

Рисунок 4. Наружное модифицированное коническое

резьбовое соединение Rk по ГОСТ 6211

Размеры наружной конической резьбы должны соответствовать указанным в таблицах 3 и 4.

Таблица 3

Размеры наружной конической резьбы

по ГОСТ 6211

В миллиметрах

┌───────────┬─────────────┬─────────────────────────┬───────────┬─────────┐

│Обозначение│Длина резьбы │Длина резьбы от торца до │ Диаметр │Фаска E, │

│ резьбы A │ от основной │ основной плоскости C │фитинга D, │не более │

│ │плоскости до ├────────────┬────────────┤ не менее │ │

│ │сбега резьбы │ не более │ не менее │ │ │

│ │ F, не менее │ │ │ │ │

├───────────┼─────────────┼────────────┼────────────┼───────────┼─────────┤

│ R 1/8 │ 2,5 │ 4,9 │ 3,1 │ 4 │ 0,9 │

│ r 1/4 │ 3,7 │ 7,3 │ 4,7 │ 6 │ 1,3 │

│ R 3/8 │ 3,7 │ 7,7 │ 5,1 │ 9 │ 1,3 │

│ R 1/2 │ 5,0 │ 10,0 │ 6,4 │ 10 │ 1,8 │

│ R 3/4 │ 5,0 │ 11,3 │ 7,7 │ 18 │ 1,8 │

│ R 1 │ 6,4 │ 12,7 │ 8,1 │ 23 │ 2,3 │

│ R 1 1/4 │ 6,4 │ 15,0 │ 10,4 │ 29 │ 2,3 │

│ R 1 1/2 │ 6,4 │ 15,0 │ 10,4 │ 36 │ 2,3 │

│ R 2 │ 7,5 │ 18,2 │ 13,6 │ 47 │ 2,3 │

│ R 2 1/2 │ 9,2 │ 21,0 │ 14,0 │ 55 │ 2,3 │

│ R 3 │ 9,2 │ 24,1 │ 17,1 │ 59 │ 2,3 │

│ R 4 │ 10,4 │ 28,9 │ 21,9 │ 75 │ 2,3 │

└───────────┴─────────────┴────────────┴────────────┴───────────┴─────────┘

Таблица 4

Размеры наружной модифицированной

конической резьбы Rk по ГОСТ 6211

В миллиметрах

│Обозначение│Длина резьбы │Длина резьбы от торца до │ Диаметр │Фаска E, │

│ резьбы A │ от основной │ основной плоскости C │фитинга D, │не более │

│ │плоскости до ├────────────┬────────────┤ не менее │ │

│ │сбега резьбы │ не более │ не менее │ │ │

│ │ F, не менее │ │ │ │ │

│ Rk 1/8 │ 1,5 │ 4,5 │ 2,6 │ 4 │ 0,6 │

│ Rk 1/4 │ 2,3 │ 6,6 │ 4,0 │ 6 │ 0,9 │

│ Rk 3/8 │ 2,3 │ 6,6 │ 4,0 │ 9 │ 0,9 │

│ Rk 1/2 │ 3,2 │ 8,5 │ 4,0 │ 10 │ 1,2 │

│ Rk 3/4 │ 3,2 │ 9,5 │ 5,3 │ 18 │ 1,2 │

│ Rk 1 │ 4,0 │ 10,5 │ 5,4 │ 23 │ 1,5 │

│ Rk 1 1/4 │ 4,0 │ 12,0 │ 6,9 │ 29 │ 1,5 │

│ Rk 1 1/2 │ 4,0 │ 12,6 │ 8,0 │ 36 │ 1,5 │

│ Rk 2 │ 5,2 │ 13,6 │ 9,0 │ 47 │ 1,5 │

│ Rk 2 1/2 │ 5,8 │ 16,3 │ 9,3 │ 55 │ 1,5 │

│ Rk 3 │ 5,8 │ 17,0 │ 11,0 │ 59 │ 1,5 │

│ Rk 4 │ 6,9 │ 21,0 │ 14,7 │ 76 │ 1,5 │

4.6. Наружное цилиндрическое резьбовое соединение приведено на рисунке 5.

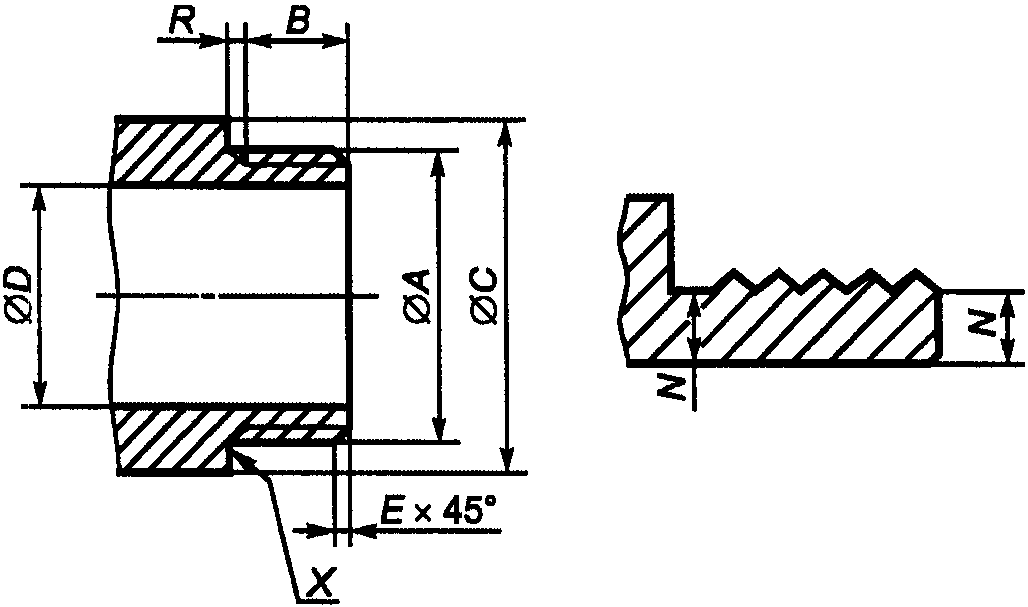

Рисунок 5. Наружное цилиндрическое резьбовое

соединение по ГОСТ 6357

Размеры наружной цилиндрической резьбы должны соответствовать указанным в таблице 5.

Таблица 5

Размеры наружной цилиндрической резьбы

по ГОСТ 6357

В миллиметрах

┌───────────┬─────────────────┬────────┬───────┬────────┬─────────────────┐

│Обозначение│ Длина резьбы │Диаметр │Диаметр│ Фаска │ Сбег резьбы R │

│ резьбы A │ B <1> │ торца │фитинга│ E, │ │

│ ├────────┬────────┤фитинга │ D │не более├────────┬────────┤

│ │не более│не менее│ C <2>, │ │ │не более│не менее│

│ │ │ │не менее│ │ │ │ │

├───────────┼────────┼────────┼────────┼───────┼────────┼────────┼────────┤

│ G 1/8 B │ 6,5 │ 4,5 │ 11,6 │ 4 │ 0,9 │ 0,9 │ 1,8 │

│ G 1/4 B │ 7,5 │ 6,0 │ 15,2 │ 6 │ 1,3 │ 1,3 │ 2,6 │

│ G 3/8 B │ 9,0 │ 7,0 │ 19,1 │ 9 │ 1,3 │ 1,3 │ 2,6 │

│ G 1/2 B │ 8,5 │ 7,0 │ 23,8 │ 10 │ 1,8 │ 1,8 │ 3,6 │

│ G 3/4 B │ 10,0 │ 8,5 │ 29,3 │ 18 │ 1,8 │ 1,8 │ 3,6 │

│ G 1 B │ 11,0 │ 9,5 │ 36,3 │ 23 │ 2,3 │ 2,3 │ 4,6 │

│ G 1 1/4 B │ 12,5 │ 11,0 │ 45,6 │ 29 │ 2,3 │ 2,3 │ 4,6 │

│ G 1 1/2 B │ 14,0 │ 12,5 │ 51,4 │ 36 │ 2,3 │ 2,3 │ 4,6 │

│ G 2 B │ 15,5 │ 14,0 │ 63,7 │ 47 │ 2,3 │ 2,3 │ 4,6 │

│ G 2 1/2 B │ 17,5 │ 15,5 │ 80,4 │ 55 │ 2,3 │ 2,3 │ 4,6 │

│ G 3 B │ 19,5 │ 17,5 │ 93,7 │ 60 │ 2,3 │ 2,3 │ 4,6 │

│ G 4 B │ 21,5 │ 19,5 │ 119,6 │ 75 │ 2,3 │ 2,3 │ 4,6 │

├───────────┴────────┴────────┴────────┴───────┴────────┴────────┴────────┤

│ <1> Допускается для специальных целей увеличение максимальной│

│длины B. │

│ <2> При уплотнении торец X должен быть обработан резанием с│

│минимальным размером C поперек торца. │

4.7. Предельное отклонение по диаметру фитингов с резьбовыми концами проверяют при помощи калибров по ГОСТ 2533, ГОСТ 7157 и ГОСТ 24939.

4.8. Момент вращения при уплотнении требуется прикладывать к гайке и на прямой участок трубы.

4.9. Минимальная толщина стенки у резьбовой части фитинга должна соответствовать указанной в таблице 6.

Таблица 6

Минимальная толщина стенки фитинга

В миллиметрах

┌──────────────────┬─────────────────────────────────────────────┐

│Обозначение резьбы│Минимальная толщина стенки фитинга N из меди │

│ │ и медных сплавов │

│ ├──────────────────────┬──────────────────────┤

│ │ деформируемых │ литых │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 1/8 │ 1,0 │ 1,0 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 1/4 │ 1,0 │ 1,0 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 3/8 │ 1,1 │ 1,1 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 1/2 │ 1,2 │ 1,2 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 3/4 │ 1,4 │ 1,5 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 1 │ 1,5 │ 1,8 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 1 1/4 │ 1,6 │ 1,8 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 1 1/2 │ 1,8 │ 2,0 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 2 │ 1,9 │ 2,3 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 2 1/2 │ 2,0 │ 2,4 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 3 │ 2,3 │ 2,6 │

├──────────────────┼──────────────────────┼──────────────────────┤

│ 4 │ 2,8 │ 2,9 │

└──────────────────┴──────────────────────┴──────────────────────┘

4.10. Минимальное поперечное сечение для фитингов с разными концами не распространяется на другие выходные отверстия.

4.11. Минимальный наружный диаметр торца на фитингах, имеющих уплотняющую фаску, должен соответствовать размеру C, указанному в таблице 5.

4.12. Свободные фланцы и крепеж на фитингах фланцевого типа может быть из черного металла, если другой не указан.

Примечание. Требования к защите от коррозии фланцев и крепежа из черных металлов указывает потребитель.
