1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 125 "Применение статистических методов"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. N 440-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 28592:2017 "Двухступенчатые планы контроля по альтернативному признаку с минимальным объемом выборки на основе качества риска поставщика (PRQ) и качества риска потребителя (CRQ)" (ISO 28592:2017 "Double sampling plans by attributes with minimal sample sizes, indexed by producer's risk quality (PRQ) and consumer's risk quality (CRQ)", MOD) путем внесения отклонений, объяснение которых приведено во введении к настоящему стандарту.

Международный стандарт разработан Техническим комитетом ISO/TC 69.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

Сведения о соответствии ссылочного национального стандарта международному стандарту, использованному в качестве ссылочного в примененном международном стандарте, приведены в дополнительном приложении ДА

5 ВЗАМЕН ГОСТ Р ИСО 28801-2013

Двухступенчатые планы выборочного контроля по альтернативному признаку установлены в ГОСТ Р ИСО 2859-1. Эти планы разработаны на основе предельно допустимого уровня несоответствий (AQL <1>) и предназначены для непрерывной серии партий. Для каждого диапазона объемов партии, т.е. для каждого кода объема выборки, объемы первой и второй выборок двухступенчатых планов выборочного контроля по ГОСТ Р ИСО 2859-1 являются постоянными и одинаковыми для всех значений AQL, а значения приемочного числа увеличиваются с увеличением AQL.

--------------------------------

<1> Ранее аббревиатура AQL применялась к термину "приемлемый уровень качества".

Вследствие улучшения производственных процессов и снижения уровня несоответствий возрос интерес к планам выборочного контроля с меньшими значениями приемочных и браковочных чисел, чем в планах, установленных в ГОСТ Р ИСО 2859-1.

Кроме того, в соответствии с пожеланиями потребителей продукцию часто изготавливают меньшими сериями. Иногда эти серии партий продукции являются слишком короткими для корректного применения правил переключения в соответствии с планами контроля, индексированными по AQL (см. ГОСТ Р ИСО 2859-1).

В свете рассмотрения потребностей рынка в настоящем стандарте приведены двухступенчатые планы выборочного контроля по альтернативному признаку, индексированные по значениям уровня несоответствия, соответствующего риску поставщика (PRQ) и риску потребителя (CRQ), включающие минимальные значения приемочных и браковочных чисел. При этом не использованы ограничения на объемы первой и второй выборок. Объемы первой и второй выборок установлены так, чтобы минимизировать средний суммарный объем выборок при условии непревышения заданного значения риска поставщика и риска потребителя . В настоящем стандарте использованы следующие комбинации значений рисков : (5%, 5%), (5%, 10%) и (10%, 10%).

При использовании двухступенчатых планов выборочного контроля решение принимают в соответствии со следующим правилом. Партию принимают, если по результатам выборочного контроля в первой выборке не обнаружено несоответствующих единиц продукции; партию отклоняют, если в первой выборке обнаружено две и более несоответствующих единиц продукции. Если в первой выборке обнаружена одна несоответствующая единица продукции, после отбора второй случайной выборки принимают решение о приемке партии, если во второй выборке не обнаружено несоответствующих единиц продукции, в противном случае партию отклоняют. Для каждой пары рисков поставщика и потребителя приведено 17 значений CRQ и PRQ.

Аналогичные планы применяют также для числа несоответствий.

Объемы выборки, приведенные в настоящем стандарте, для двухступенчатых планов выборочного контроля являются минимальными для планов приемочного контроля отдельных партий при коротких сериях партий. Однако поскольку в настоящем стандарте не применены правила переключения, в нем предусмотрены объемы выборки больше объемов выборки, установленных в ГОСТ Р ИСО 2859-1 для аналогичных планов контроля последовательных партий. Это иллюстрируют следующие два примера для рисков поставщика и потребителя 5% и 10% соответственно.

Во многих случаях для планов контроля, установленных в настоящем стандарте, фактический риск поставщика много меньше указанного их номинального значения.

В настоящем стандарте ссылки на международные стандарты заменены ссылками на национальные стандарты.

В настоящем стандарте установлены двухступенчатые планы выборочного контроля по альтернативному признаку для приемочного контроля партий дискретных единиц продукции. Планы индексированы по значениям уровня несоответствий, соответствующего риску поставщика (PRQ), и уровня несоответствий, соответствующего риску потребителя (CRQ), для значений рисков поставщика и потребителя соответственно (5%, 5%), (5%, 10%) и (10%, 10%). Планы могут быть применены для контроля доли несоответствующих единиц продукции и для контроля числа несоответствий на 100 единиц продукции. Партию принимают при отсутствии несоответствующих единиц продукции (несоответствий) в первой выборке и отклоняют, если в выборке обнаружено две или более несоответствующих единиц продукции. Если в первой выборке обнаружена одна несоответствующая единица продукции, а во второй выборке не обнаружено несоответствующих единиц продукции (несоответствий), то партию принимают. Во всех остальных случаях партию отклоняют.

Целью настоящего стандарта является обеспечение процедур, позволяющих быстро и эффективно принимать или отклонять партии при высоком или низком качестве продукции. В тех случаях, когда по результатам контроля первой выборки невозможно принять или отклонить партию, отбирают вторую выборку, что позволяет более достоверно различать приемлемые и неприемлемые партии. Суммы объемов первой и второй выборок соответствуют наименьшему значению максимального среднего объема выборки при условии, что для входного уровня несоответствий продукции не превышены риски, указанные в плане контроля.

Аналогично планы могут быть использованы для проверки гипотез о том, что уровень несоответствий партии или процесса равен PRQ (т.е. является приемлемым), против альтернативы, что уровень несоответствий равен CRQ (т.е. является неприемлемым).

Предпочтительно применение одноступенчатых планов в случаях, когда стоимость контроля высока, затраты времени и неопределенность, связанные с возможным использованием второй выборки, несущественны и допустимо использование высокого значения отношения CRQ к PRQ.

Приведенные в настоящем стандарте планы контроля применимы для отдельных партий или для коротких серий партий, когда сумма объемов обеих выборок составляет не более 10% объема партии. Планы приемлемы также для непрерывной серии партий, когда партии, удовлетворяющие критерию приемки, проходят сплошной контроль, а все несоответствующие единицы продукции заменяют соответствующими. Однако для непрерывных серий партий необходимо также рассмотреть двухступенчатые планы выборочного контроля по ГОСТ Р ИСО 2859-1.

Теоретическое обоснование планов, таблиц и графиков, установленных в настоящем стандарте, приведено в приложении A.

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями.

Термины "принятие", "принятый", "приемлемый" относятся только к использованию планов выборочного контроля. Определение приемлемости продукции должно быть установлено в договорной документации.

Базы данных терминов по статистике, поддерживаемые ИСО и МЭК, имеют следующие электронные адреса:

- электронная платформа ИСО с функцией онлайн-просмотра терминов расположена по адресу http://www.iso.org/obp;

- электронная база МЭК Electropedia расположена по адресу http://www.electropedia.org/.

3.1.1 риск потребителя CR (consumer's risk, CR): Вероятность приемки при приемочном (выборочном) контроле с уровнем несоответствий (3.1.5) процесса, признаваемым в соответствии с планом контроля неудовлетворительным.

3.1.2 уровень несоответствий, соответствующий риску потребителя <1> CRQ (consumer's risk quality, CRQ): Уровень несоответствий (3.1.5) партии или процесса, который для установленного плана контроля соответствует заданному риску потребителя (3.1.1).

--------------------------------

<1> Синонимом термина является термин "качество риска потребителя".

3.1.3 риск поставщика PR (producer's risk, PR): Вероятность отклонения партии (при приемочном выборочном контроле) с уровнем несоответствий (3.1.5), признаваемым в соответствии с планом контроля приемлемым.

3.1.4 уровень несоответствий, соответствующий риску поставщика <2> PRQ (producer's risk quality, PRQ): Уровень несоответствий (3.1.5) партии или процесса, который для установленного плана контроля соответствует заданному риску поставщика (3.1.3).

--------------------------------

<2> Синонимом термина является термин "качество риска поставщика".

3.1.5 уровень несоответствий (quality level): Показатель качества продукции, представляющий собой долю несоответствующих единиц продукции в партии или число несоответствий на единицу продукции (3.1.9).

Примечание - Доля несоответствующих единиц продукции может быть указана в виде числа или процента. Число несоответствий указывают на единицу продукции или на 100 единиц продукции.

3.1.6 средний объем выборки ASSI (average sample size, ASSI): Среднее количество единиц продукции в выборке, отбираемой из партии для принятия решения о приемке или отклонении партии в соответствии с установленным планом статистического приемочного контроля.

Примечание - ASSI зависит от фактического уровня несоответствий (3.1.5) представленных партий.

3.1.7 средний выходной уровень несоответствий AOQ (average outgoing quality, AOQ): Средний уровень несоответствий (3.1.5) продукции на выходе (при статистическом приемочном контроле) за некоторый период времени для данного уровня несоответствий продукции на входе.

3.1.8 предел среднего выходного уровня несоответствий AOQL (average outgoing quality limit, AOQL): Максимальное значение AOQ (3.1.7) (при статистическом приемочном контроле) по всем возможным уровням несоответствий (3.1.5) продукции на входе для данного плана статистического приемочного контроля.

3.1.9 несоответствие (nonconformity): Невыполнение требования.

Примечание - См. примечания к 3.1.11.

3.1.10 несоответствующая единица продукции (nonconforming unit): Единица продукции с одним или более несоответствиями (3.1.9).

3.1.11 дефект (defect): Невыполнение требования, связанного с предполагаемым или установленным использованием.

Примечания

1 Различие между понятиями "дефект" и "несоответствие" (3.1.9) важно, поскольку у термина "дефект" есть юридические основания, связанные с ответственностью за качество выпускаемой продукции. Следовательно, термин "дефект" должен быть использован с чрезвычайной осторожностью.

2 Потребительские требования и предназначенное использование продукции должны быть установлены в документации, представленной потребителю.

3.2 В настоящем стандарте применены следующие обозначения:

- риск поставщика;

- риск потребителя;

m - объем второй выборки двухступенчатого плана выборочного контроля;

n - объем первой выборки двухступенчатого плана выборочного контроля.

Для выбора плана контроля необходимо выбрать одну из таблиц 1 - 3 при контроле доли несоответствующих единиц продукции или одну из таблиц 4 - 6 при контроле числа несоответствий и значений рисков поставщика и потребителя. По выбранной таблице в соответствии с PRQ и CRQ определяют объемы выборок n и m двухступенчатого плана выборочного контроля.

Если в соответствующей ячейке таблицы стоит звездочка, это означает, что соответствующего двухступенчатого плана выборочного контроля не существует и необходимо уменьшить PRQ, увеличить CRQ или сделать и то и другое одновременно.

Отбирают и контролируют случайную выборку объема n (n - объем первой выборки, установленный планом контроля). Если в первой выборке не обнаружены несоответствующие единицы продукции, то партию принимают. Если в первой выборке количество обнаруженных несоответствующих единиц продукции больше или равно двум, то партию отклоняют.

Если в первой выборке обнаружена одна несоответствующая единица продукции, то отбирают и контролируют вторую случайную выборку объема m (m - объем второй выборки, установленный планом). Если во второй выборке не обнаружено несоответствующих единиц продукции, то партию принимают. Если во второй выборке обнаружена хотя бы одна несоответствующая единица продукции, то партию отклоняют.

Двухступенчатый план выборочного контроля может быть использован для проверки гипотез о том, что уровень несоответствий меньше или равен PRQ (нулевая гипотеза), против альтернативной гипотезы, что уровень несоответствий больше или равен CRQ. В этом случае отбирают и контролируют первую случайную выборку объема n, где n - объем первой выборки, установленный планом. Если в первой выборке не обнаружены несоответствующие единицы продукции, то принимают нулевую гипотезу. Если в первой выборке количество обнаруженных несоответствующих единиц продукции больше или равно двум, то принимают альтернативную гипотезу.

Если в первой случайной выборке обнаружена одна несоответствующая единица продукции, то отбирают и контролируют вторую случайную выборку объема m, где m - объем второй выборки, установленный планом. Если во второй выборке не обнаружено несоответствующих единиц продукции, принимают нулевую гипотезу. Если во второй выборке обнаружена одна или более несоответствующих единиц продукции, принимают альтернативную гипотезу.

При контроле числа несоответствий на 100 единиц продукции применяют процедуру, установленную в 4.2.1 для контроля доли несоответствующих единиц продукции с заменой термина "несоответствующие единицы продукции" термином "несоответствия".

Для проверки гипотез при контроле числа несоответствий на 100 единиц продукции применяют процедуру, установленную в 4.2.2 для контроля несоответствующих единиц продукции с заменой термина "несоответствующие единицы продукции" термином "несоответствия".

Используемое обозначение планов контроля (n, 0, 2; m, 1, 2) указывает, что объем первой выборки равен n, приемочное и браковочное числа первой выборки равны соответственно 0 и 2, объем второй выборки равен m, приемочное и браковочное числа для объединенной выборки равны соответственно 1 и 2.

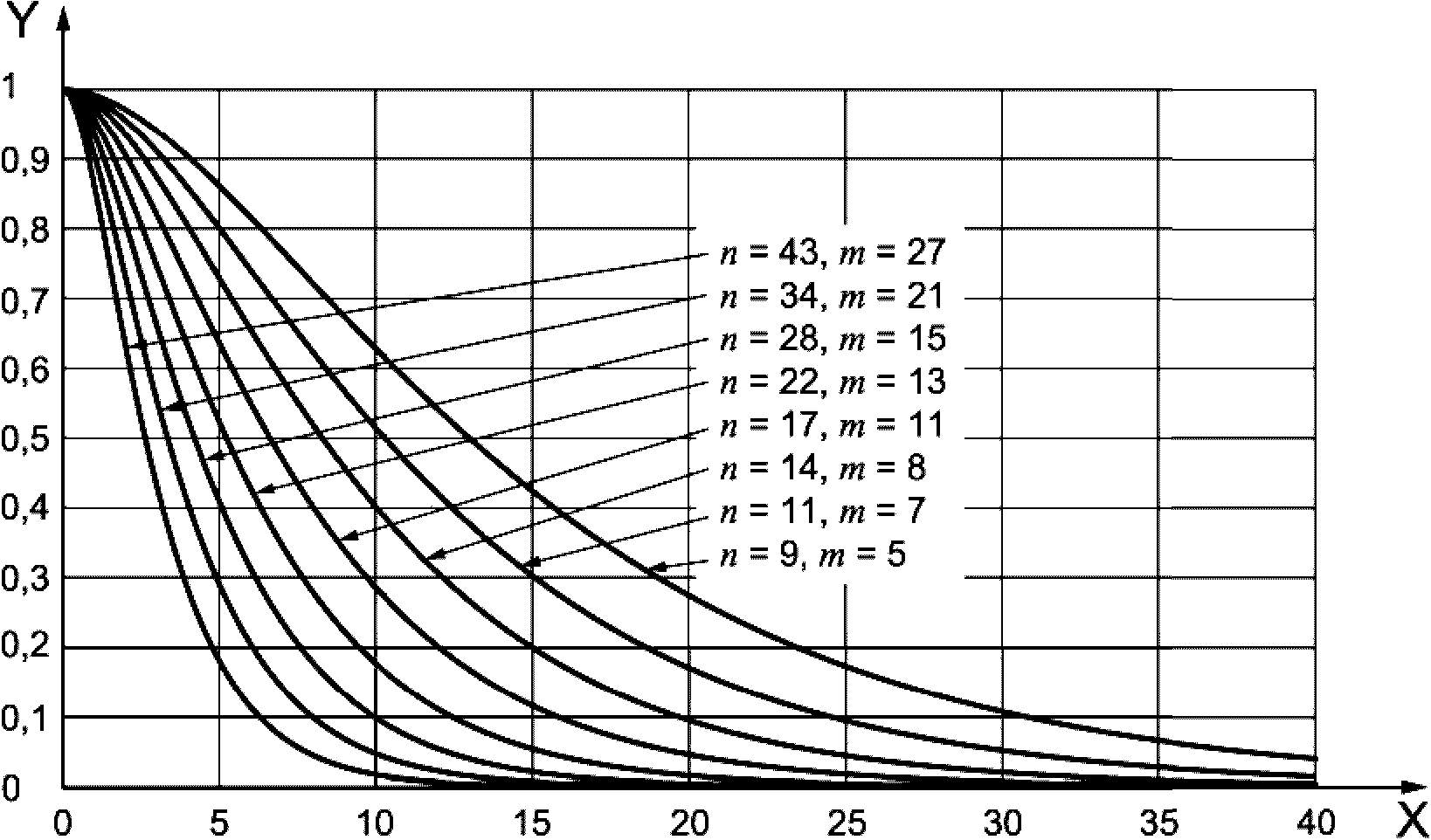

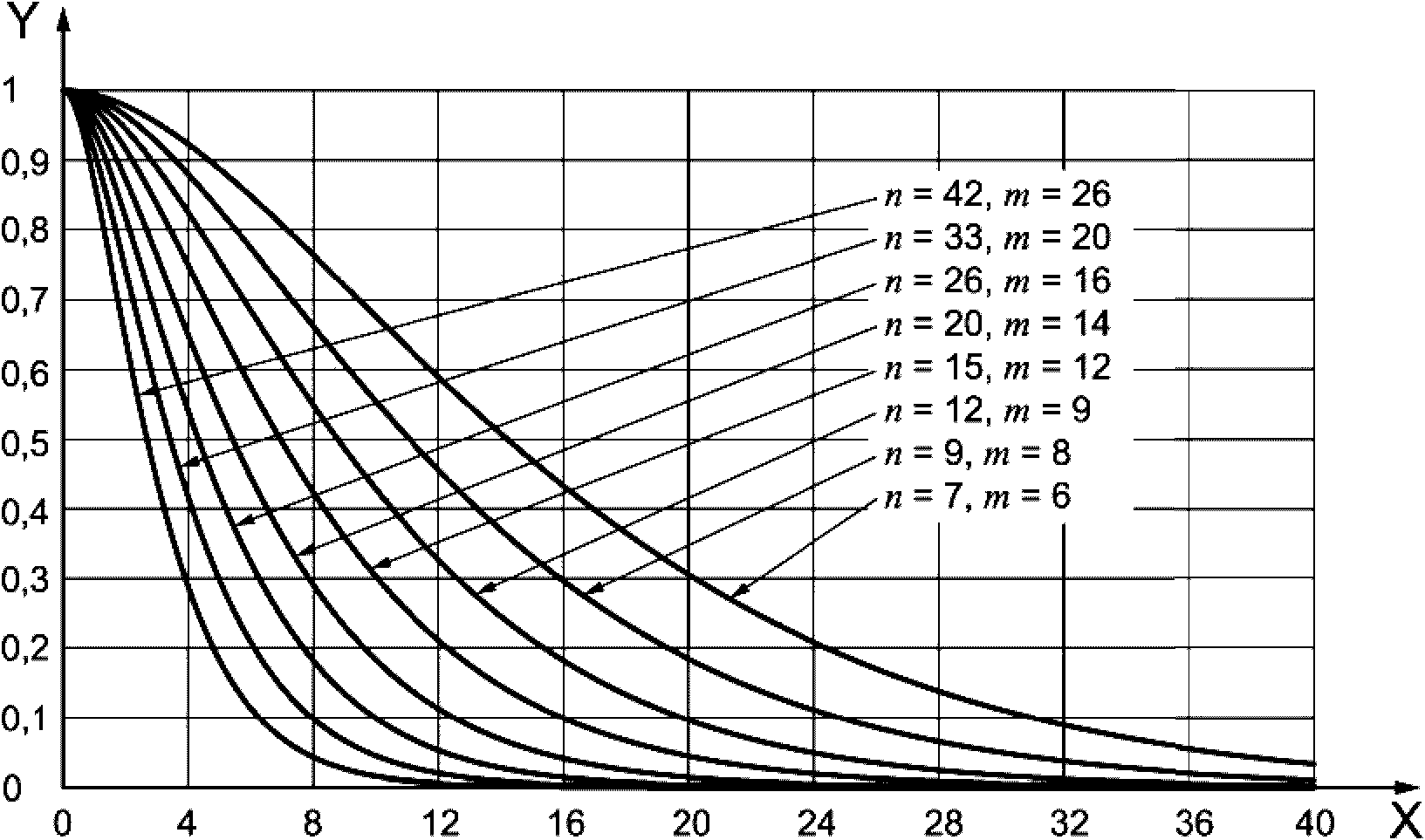

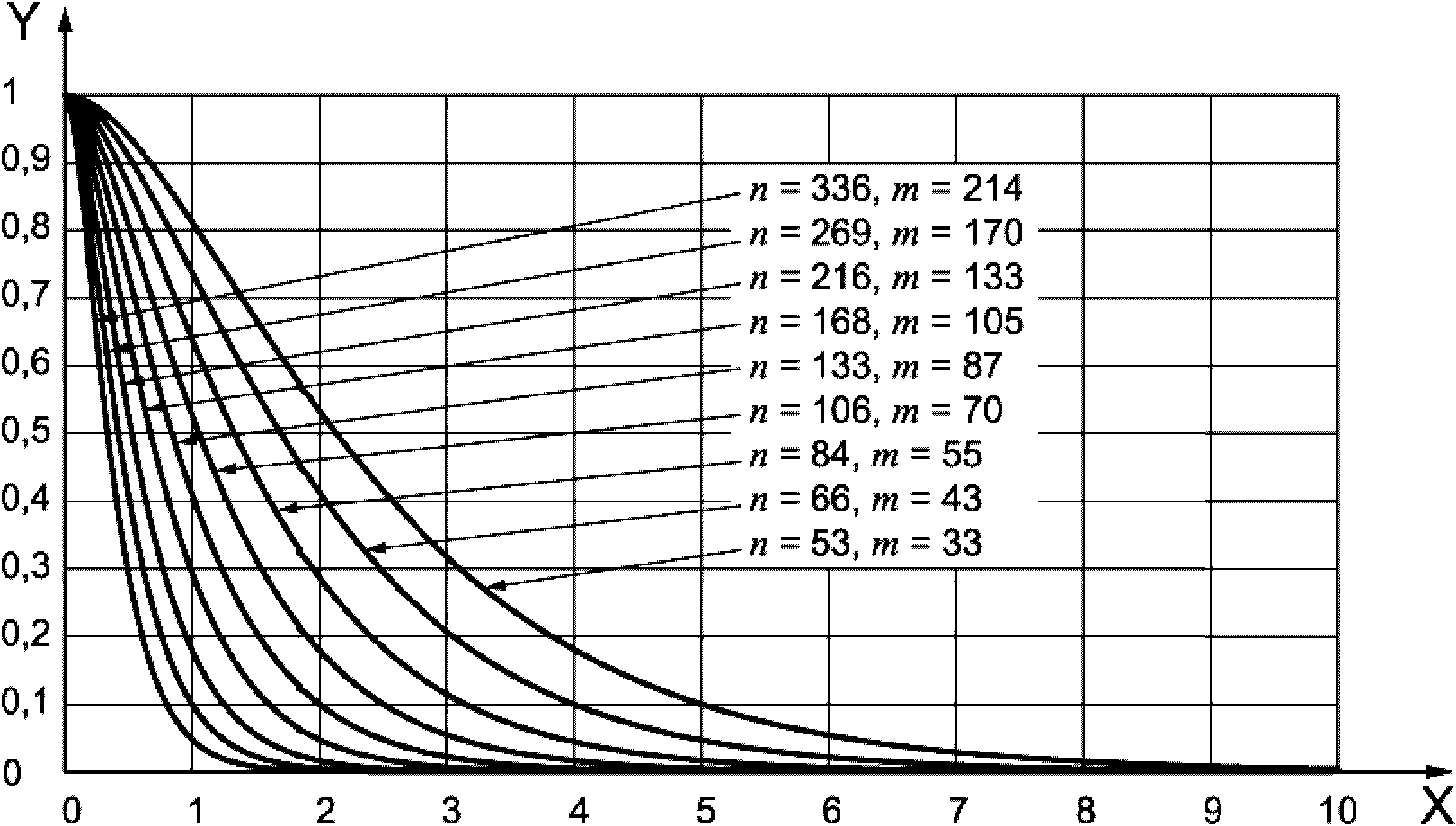

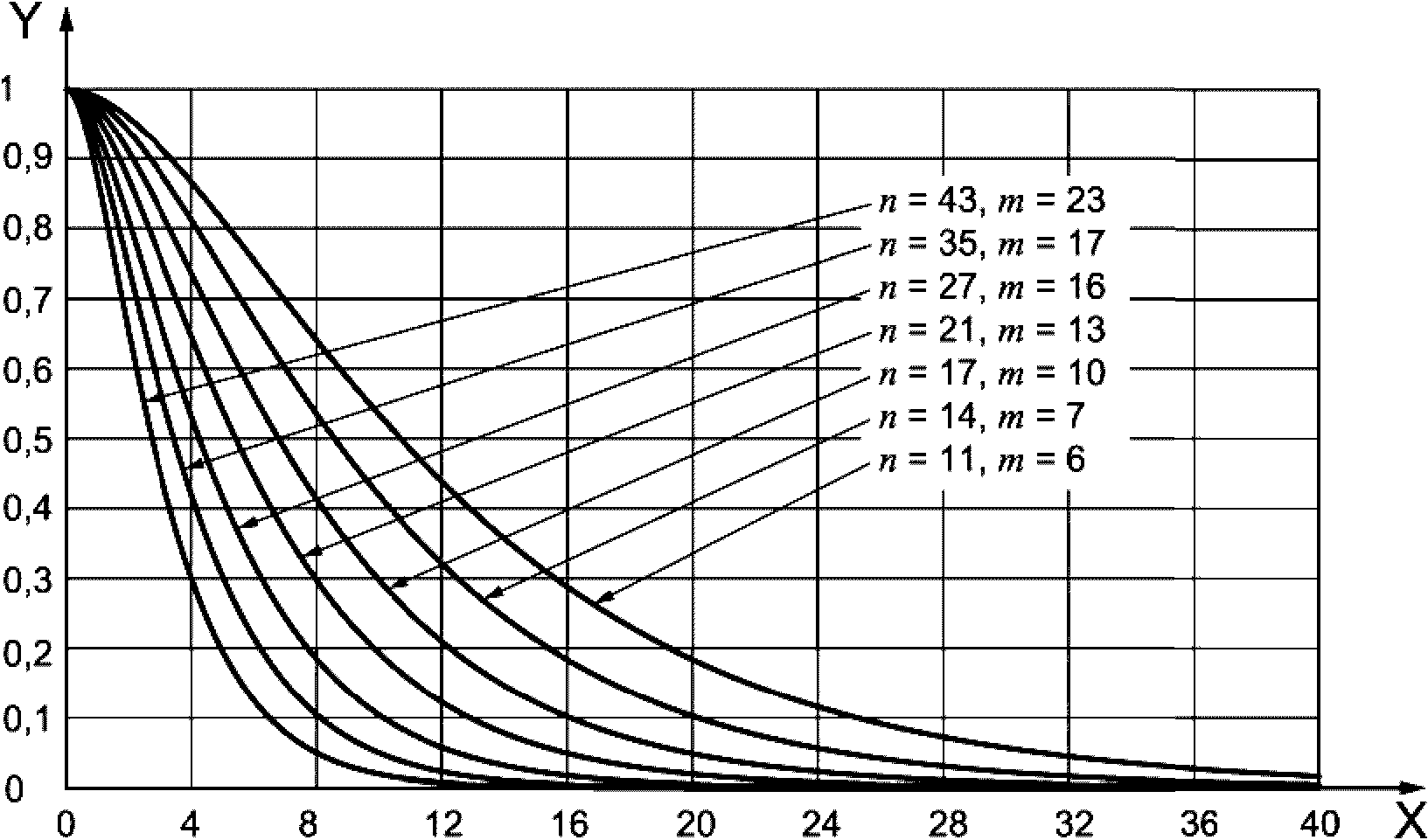

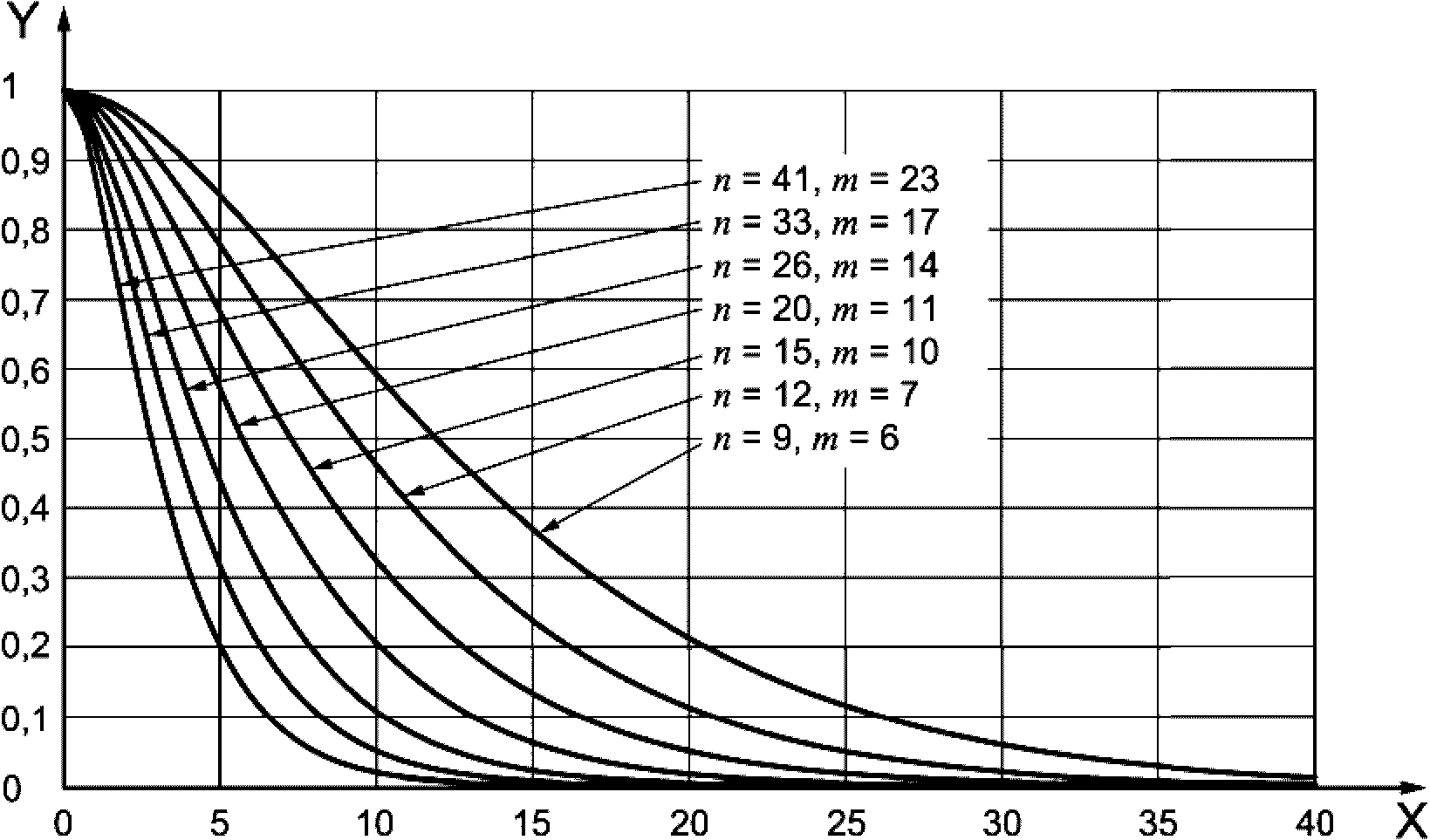

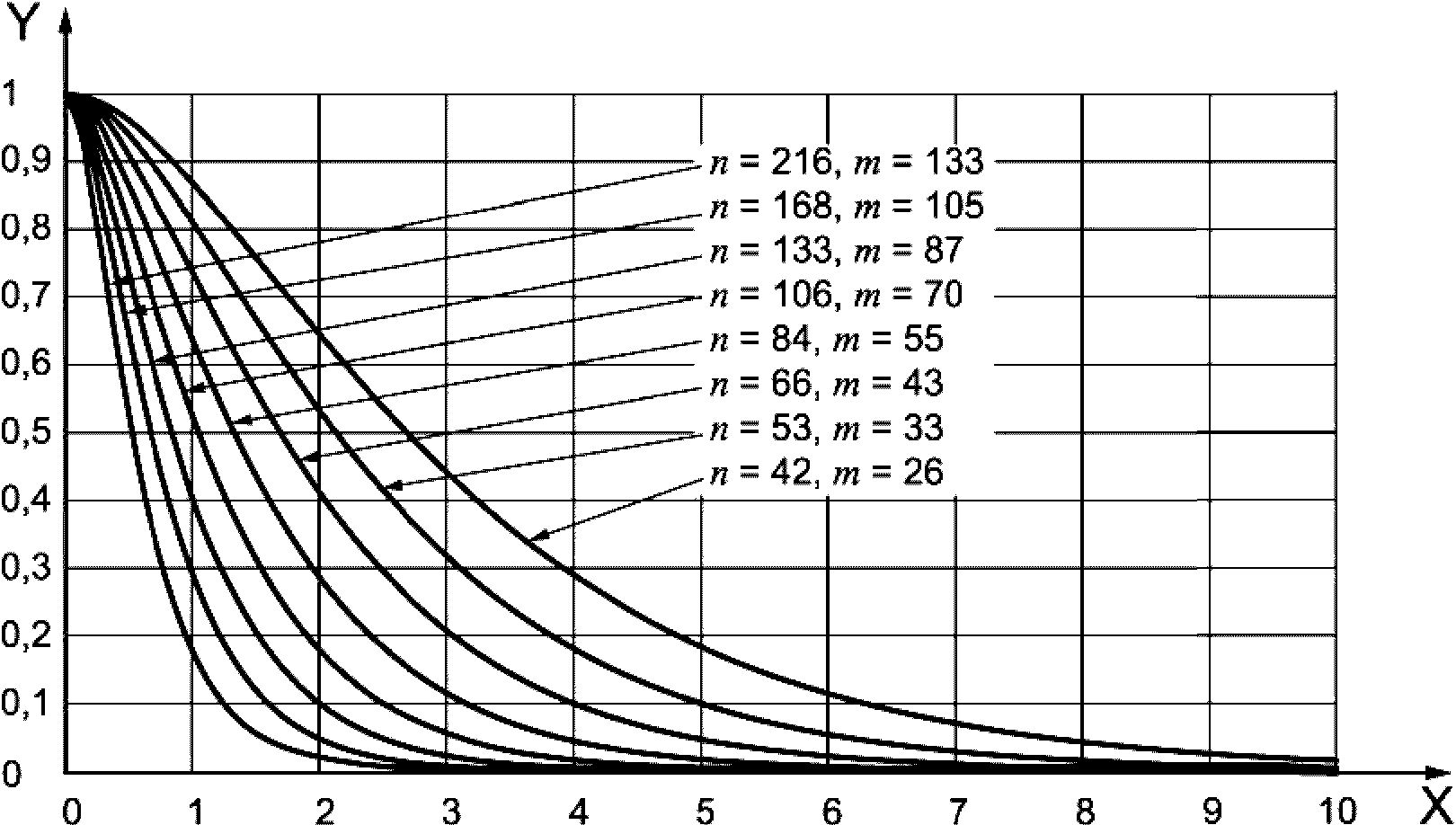

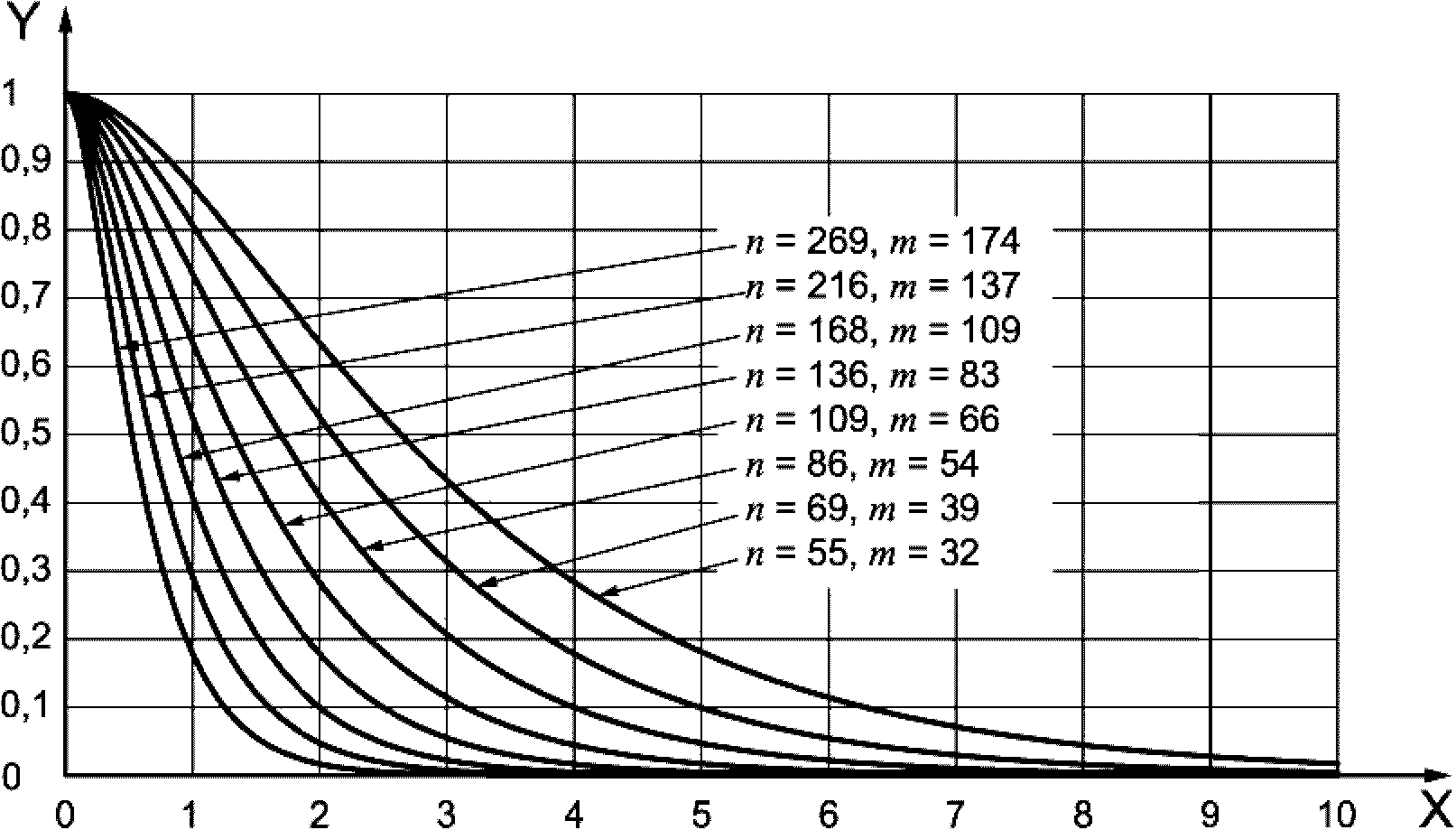

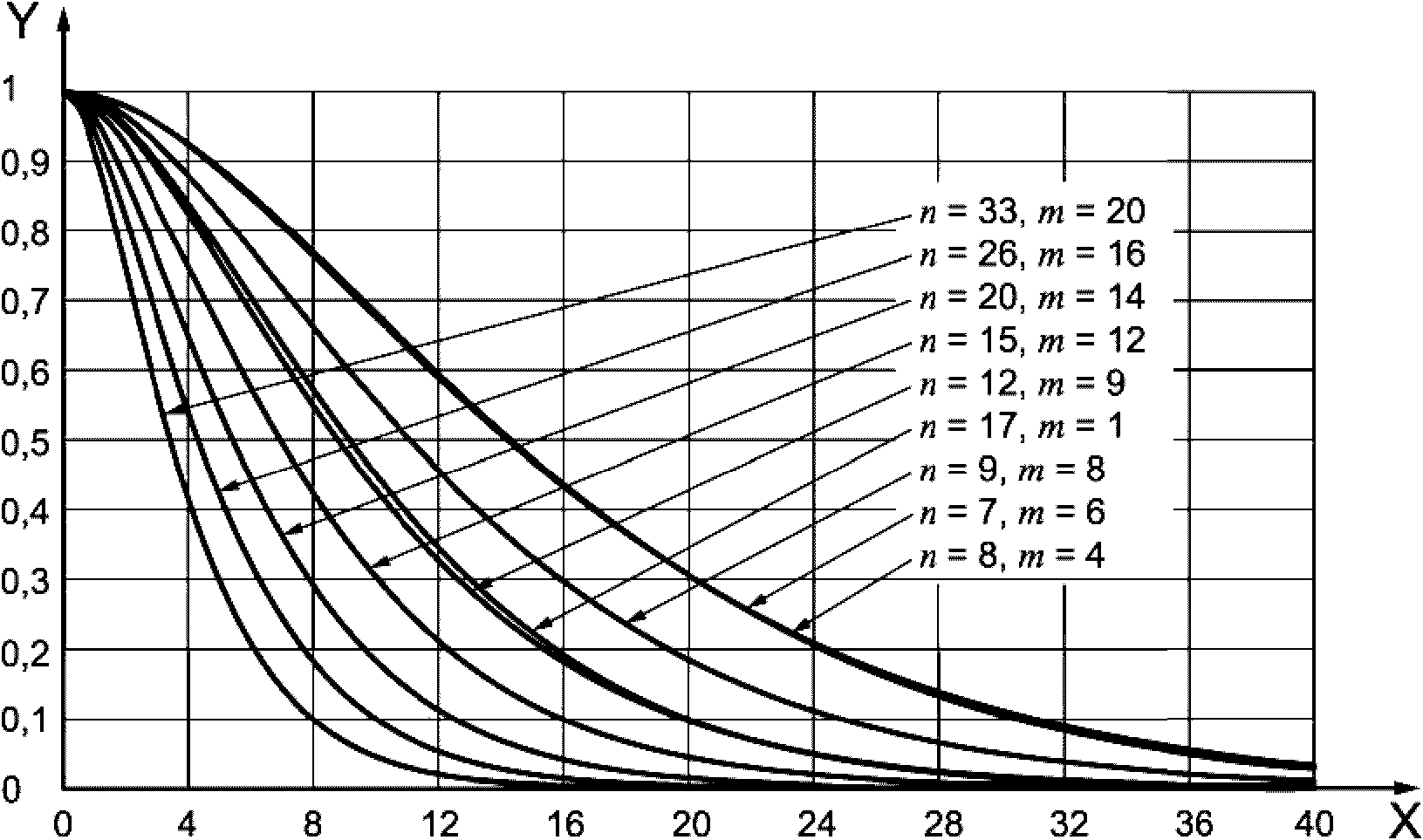

Кривые оперативных характеристик, приведенные на рисунках 1 - 6, показывают вероятность приемки партии при различных планах выборочного контроля для заданного диапазона уровней несоответствий.

Кривые построены на основе предположения о том, что сумма объемов двух выборок, заданных планом, составляет не более 10% объема партии. Если сумма объемов двух выборок составляет более 10% объема партии, то вероятность принятия партии выше, чем показанная на кривых для всех уровней несоответствий, и, таким образом, риск поставщика становится меньше, а риск потребителя увеличивается.

Примечание - Формула оперативной характеристики для несоответствующих единиц продукции приведена в A.1.3, а для несоответствий - в A.2.3.

При усеченном контроле контроль прекращают, как только результатов контроля становится достаточно для принятия решения о приемке или отклонении партии, или в случае проверки гипотезы, как только становится ясно, какую гипотезу следует принять. Для двухступенчатых планов выборочного контроля, представленных в настоящем стандарте, контроль прекращают при выявлении второй несоответствующей единицы продукции или второго несоответствия в первой выборке или несоответствующей единицы продукции (несоответствия) во второй выборке. Кривые оперативных характеристик показаны полностью, но средний объем выборки редуцирован. Это сокращение является незначительным для низких значений уровней несоответствий и существенным для высоких значений уровней несоответствий. Такое сокращение приводит к тому, что оценки уровня несоответствий процесса или партии становятся менее точными. Более существенное значение это имеет в случае непрерывной серии партий.

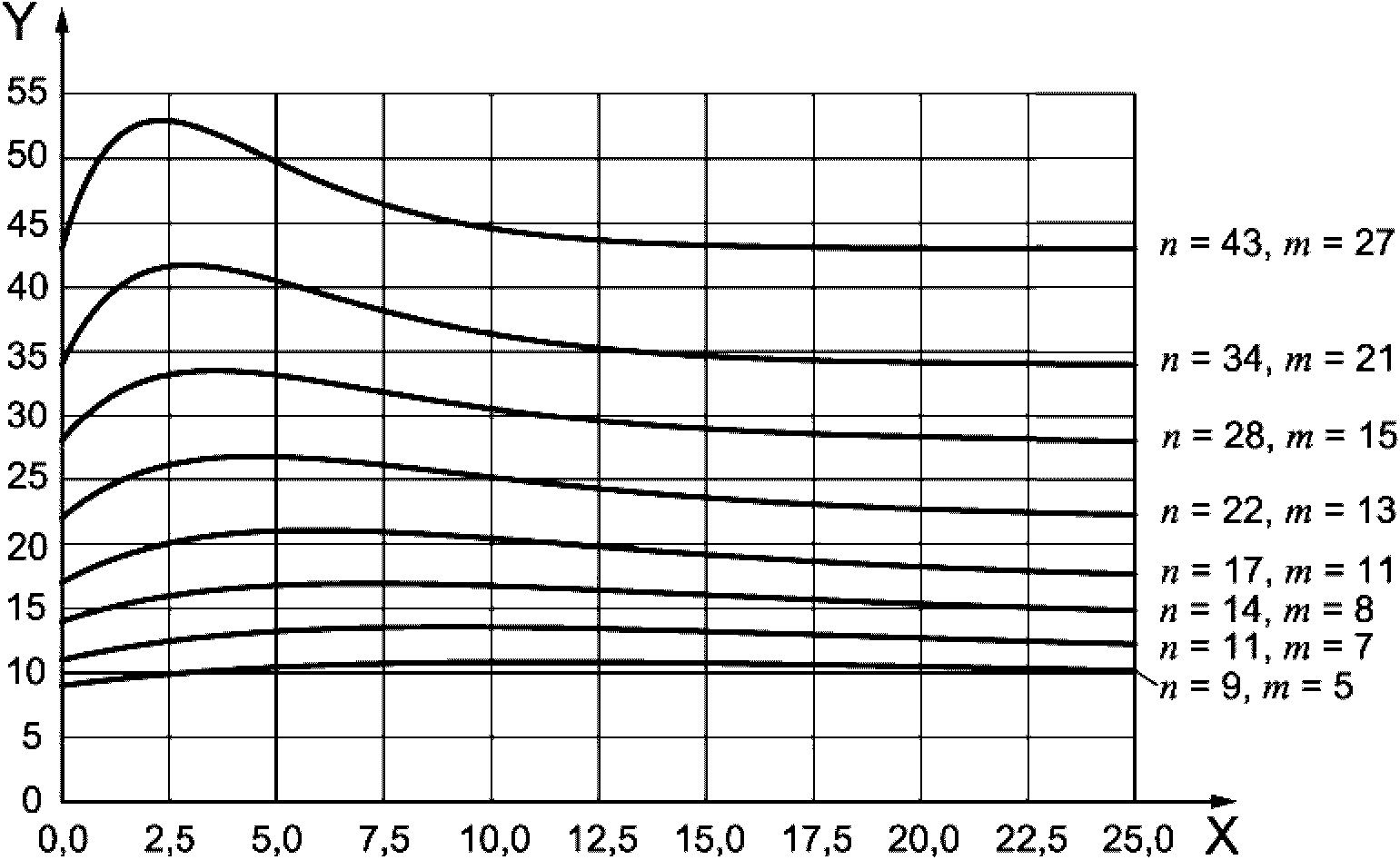

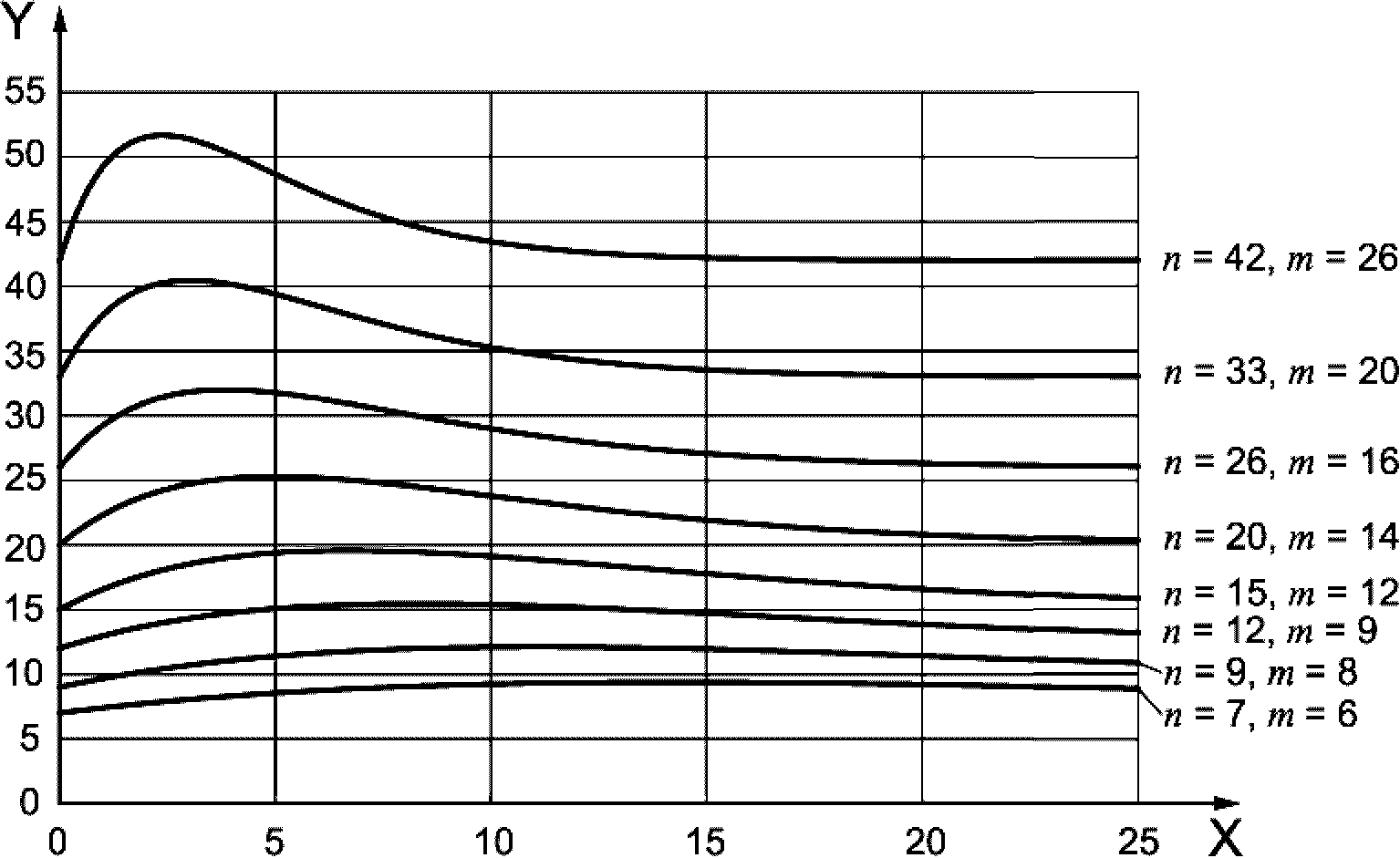

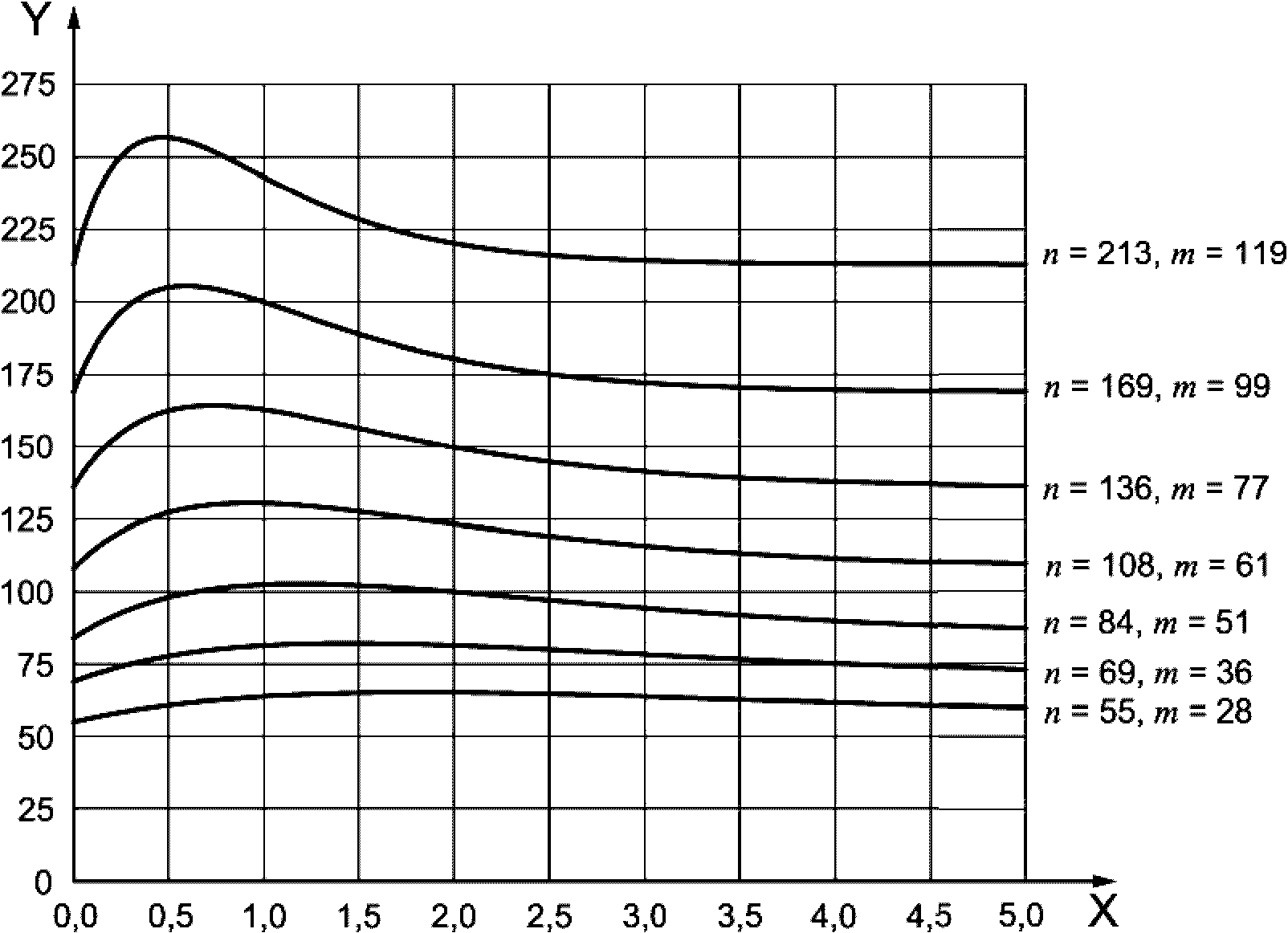

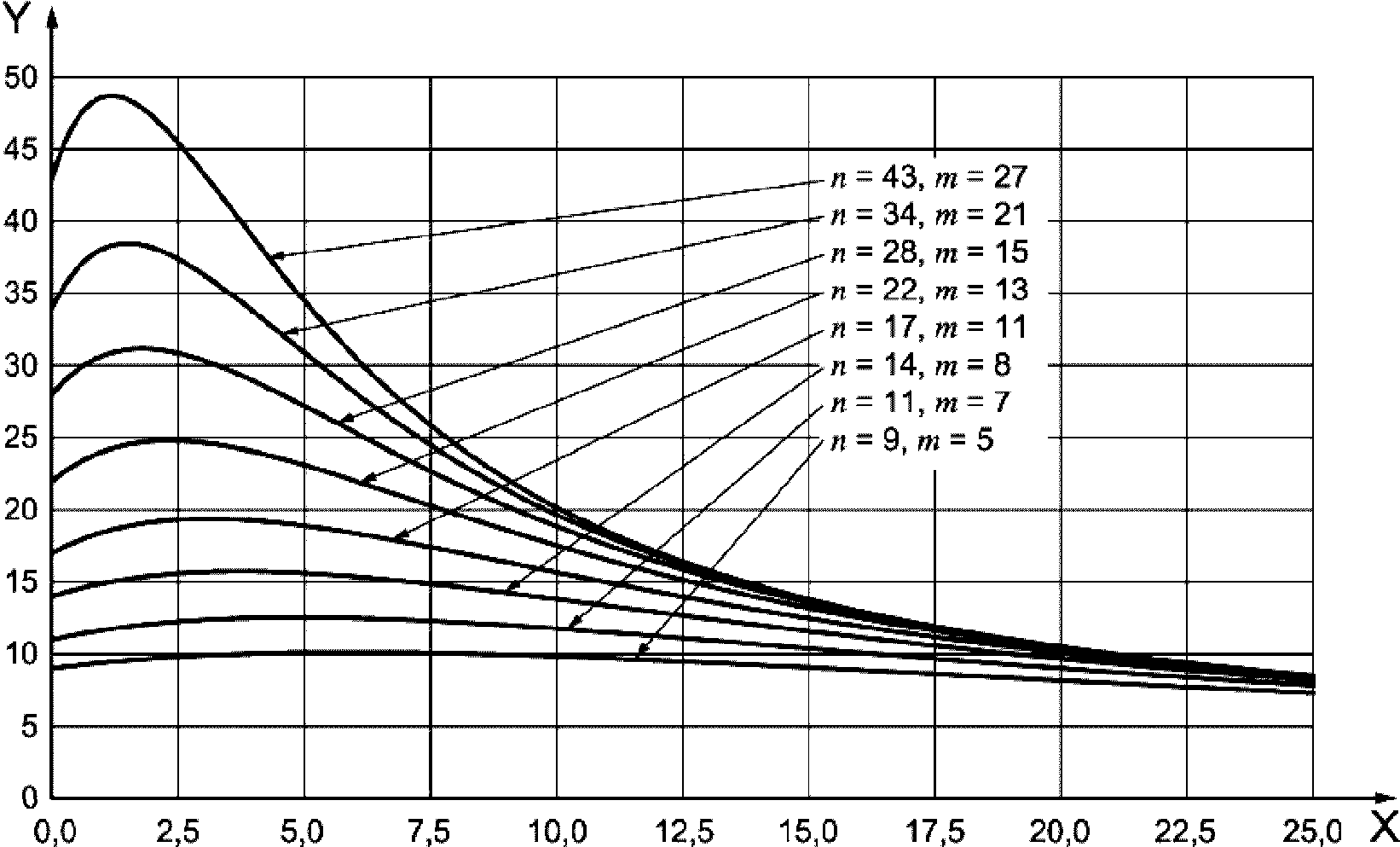

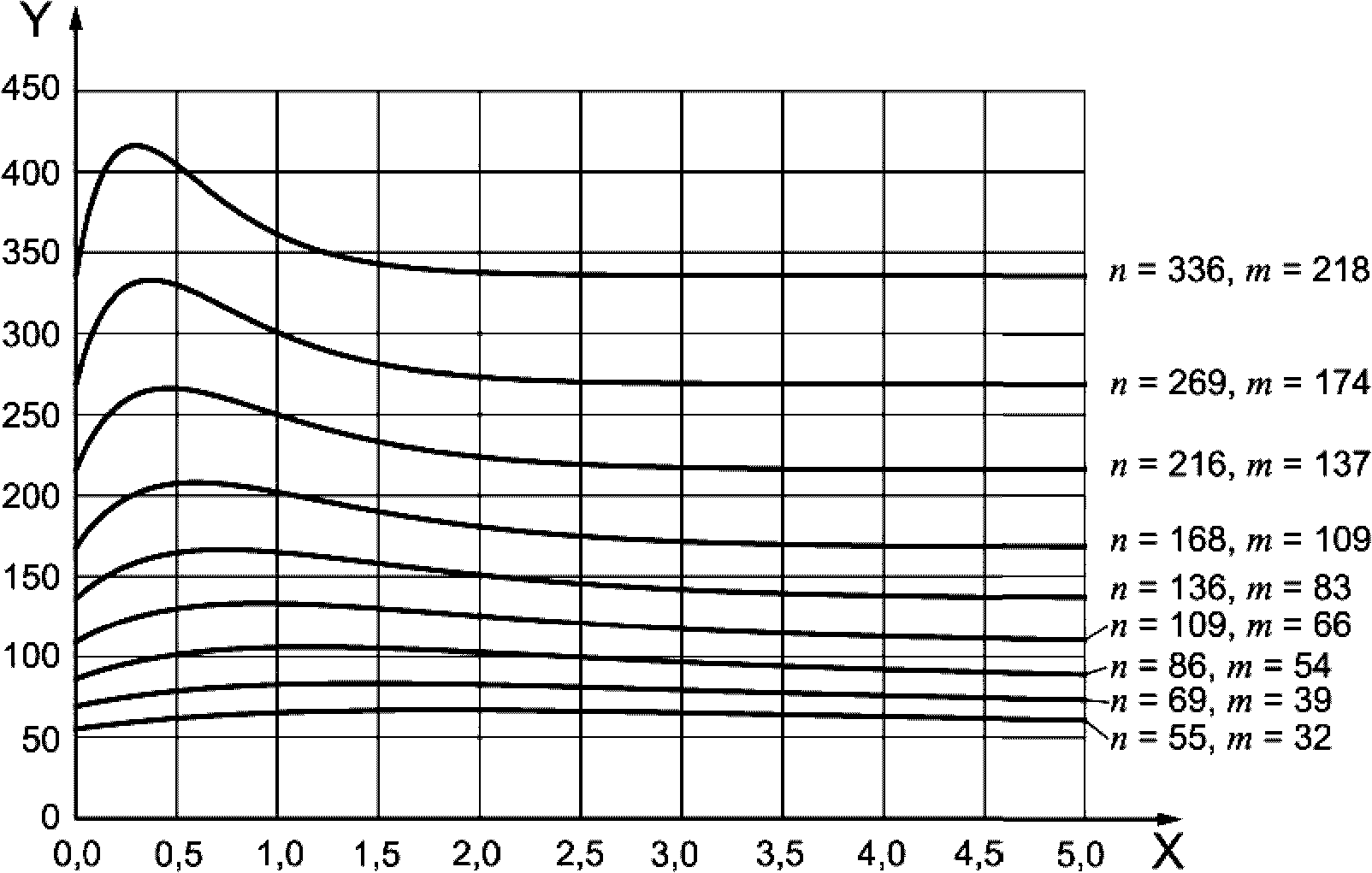

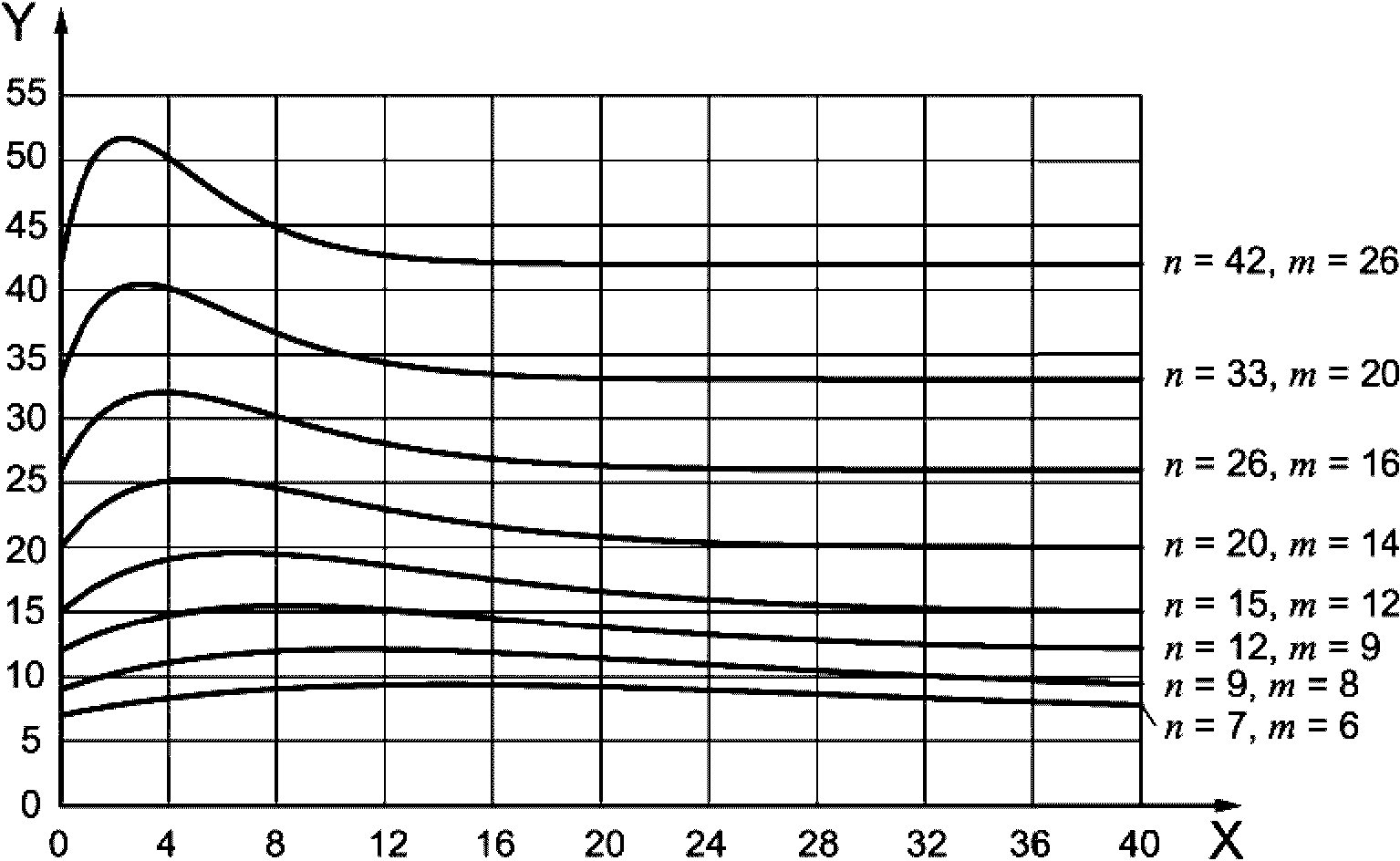

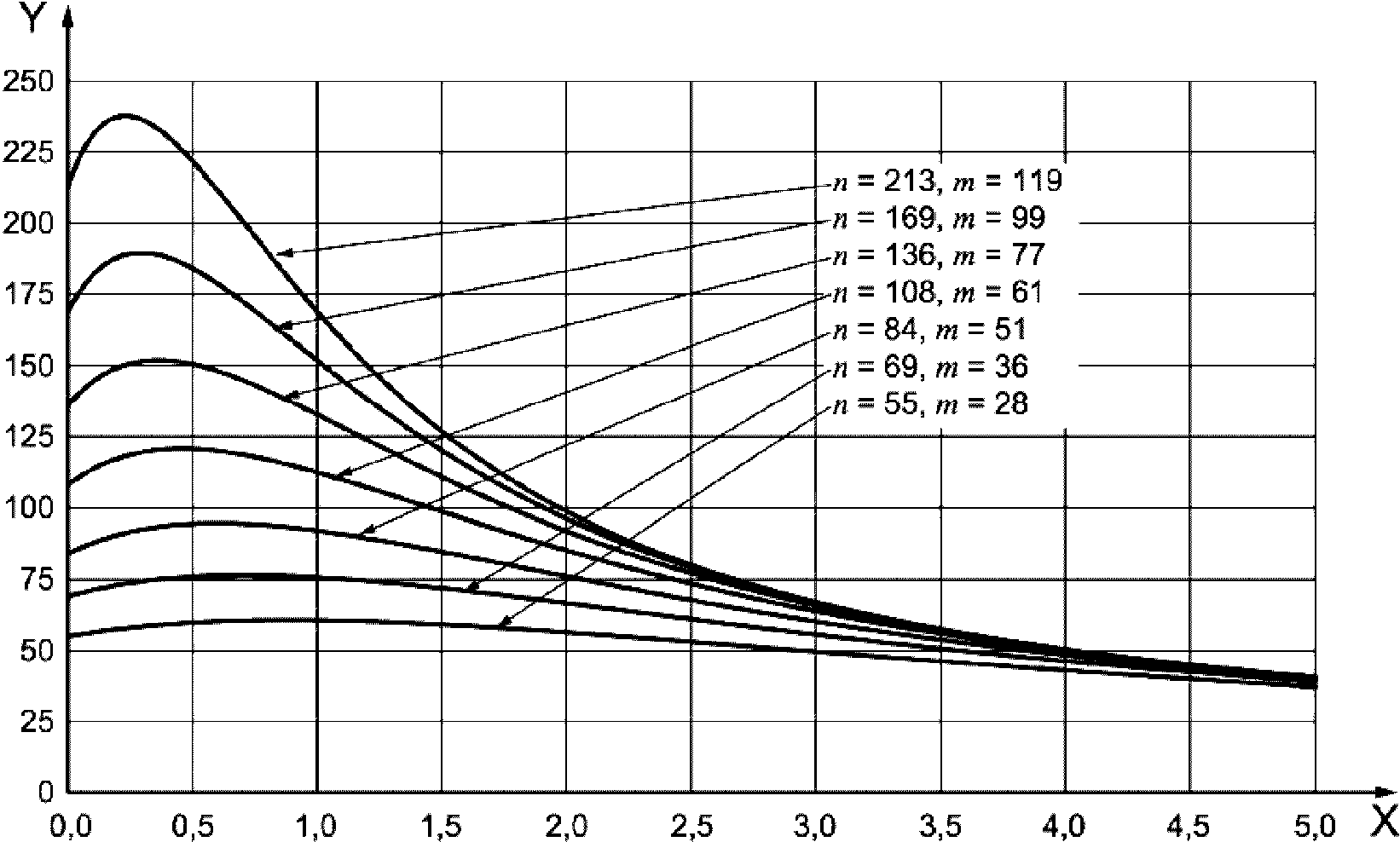

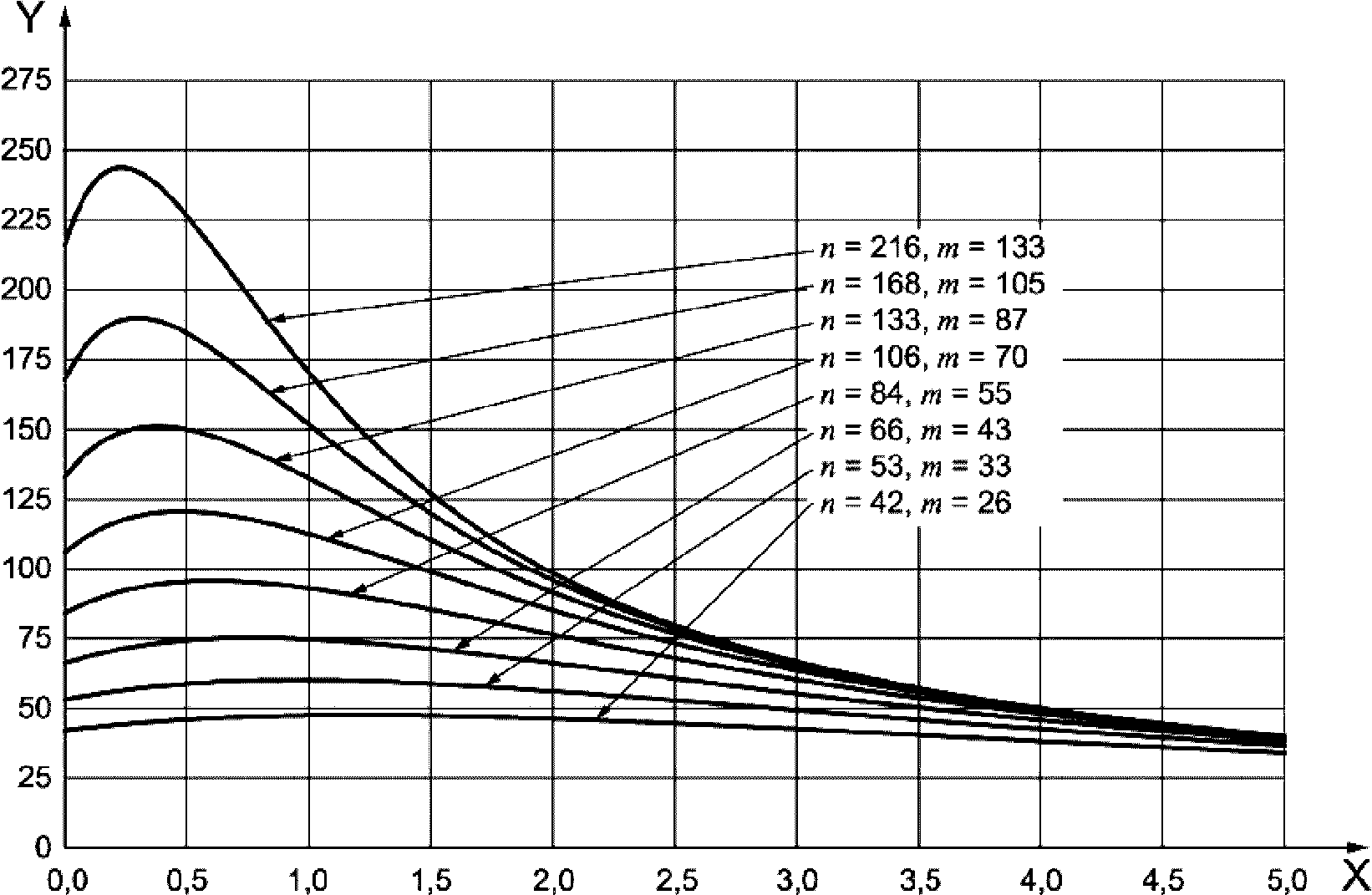

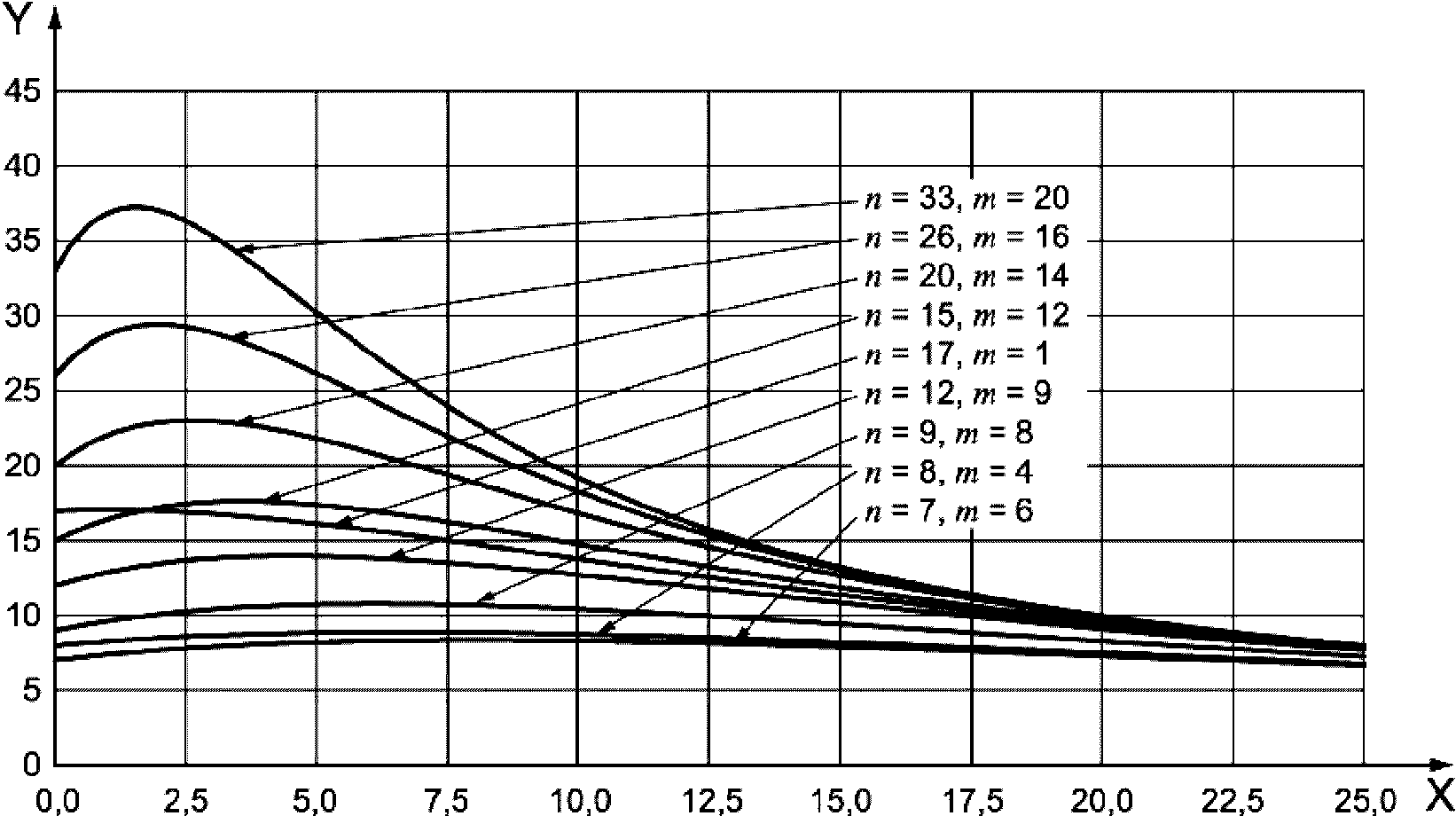

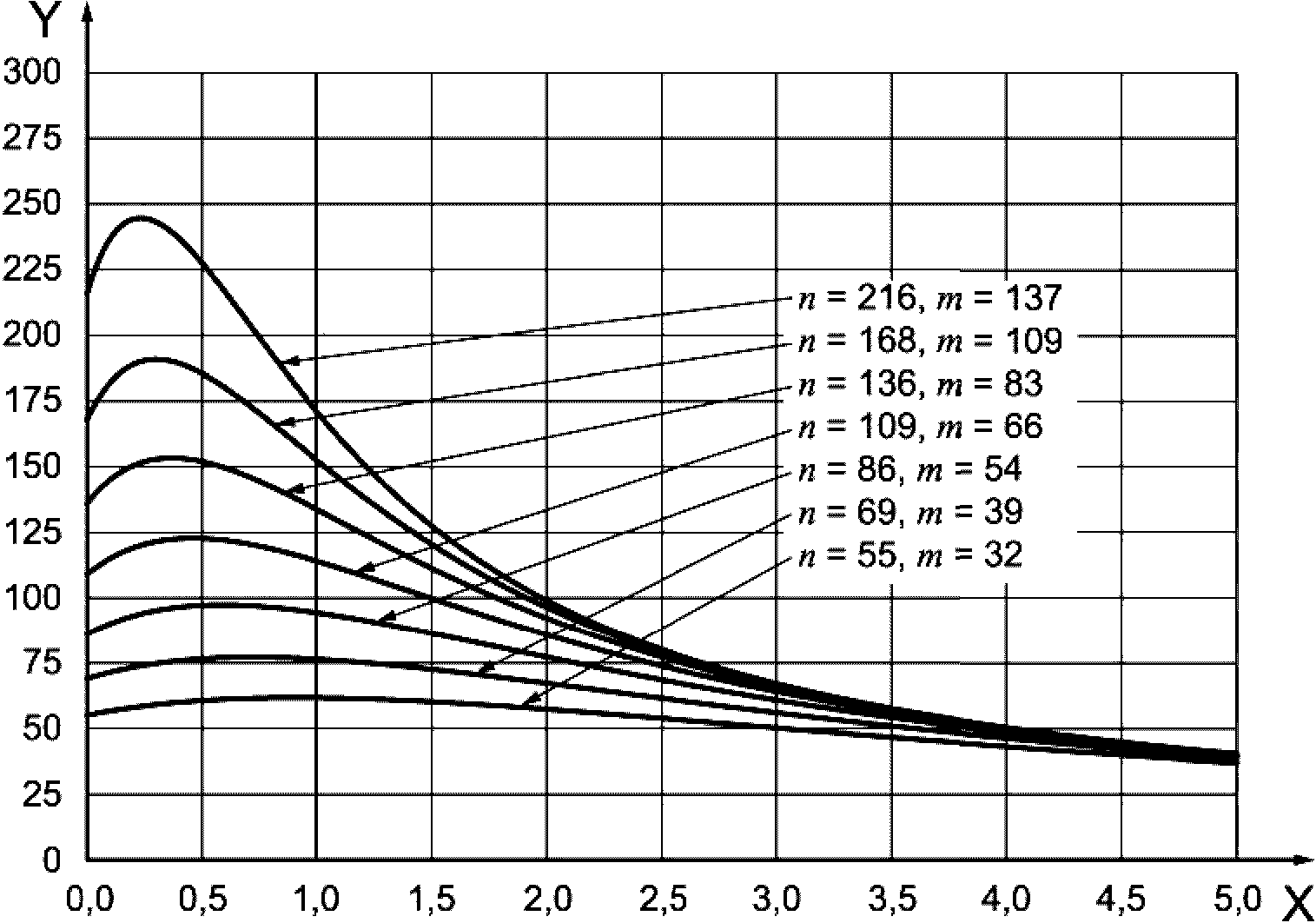

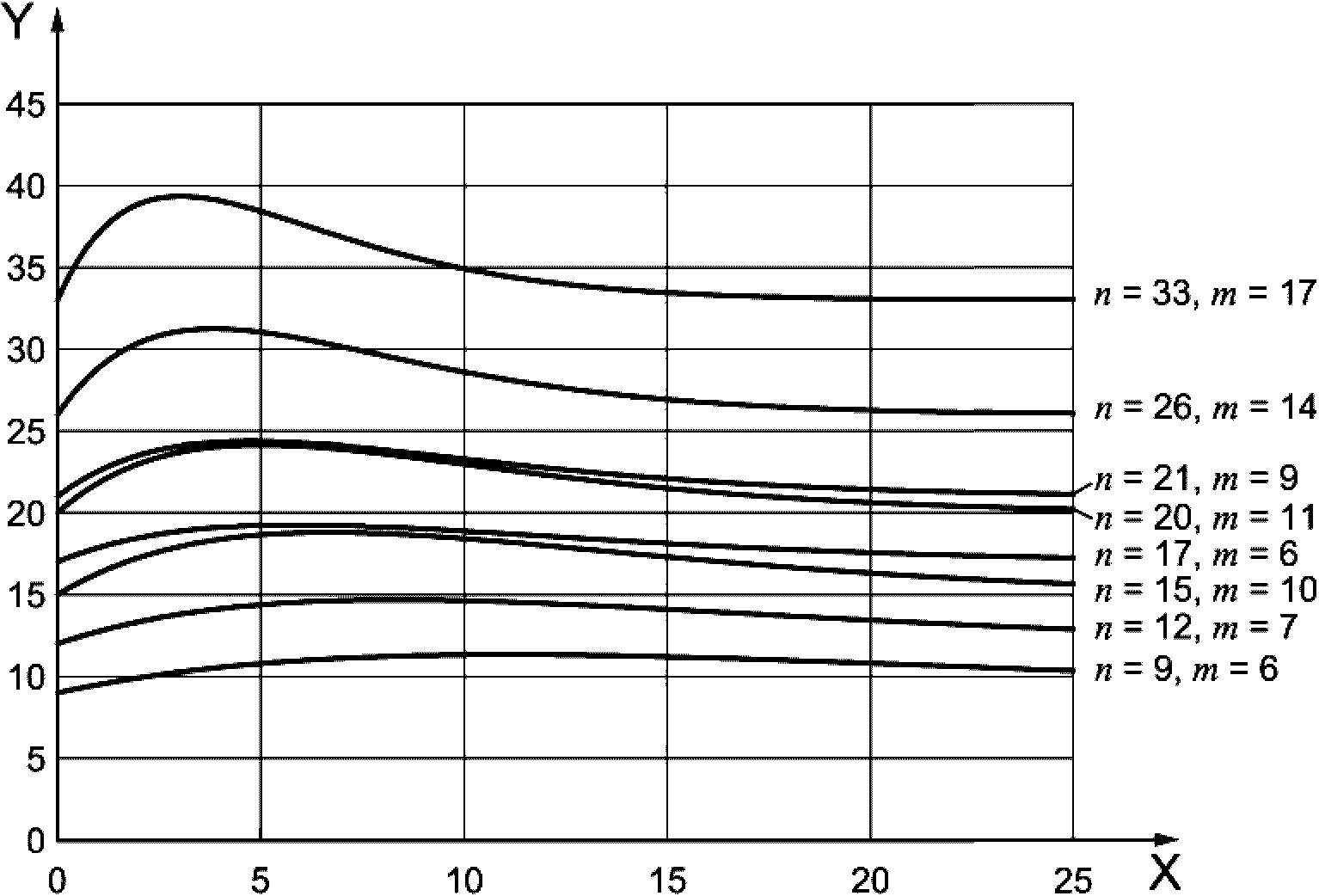

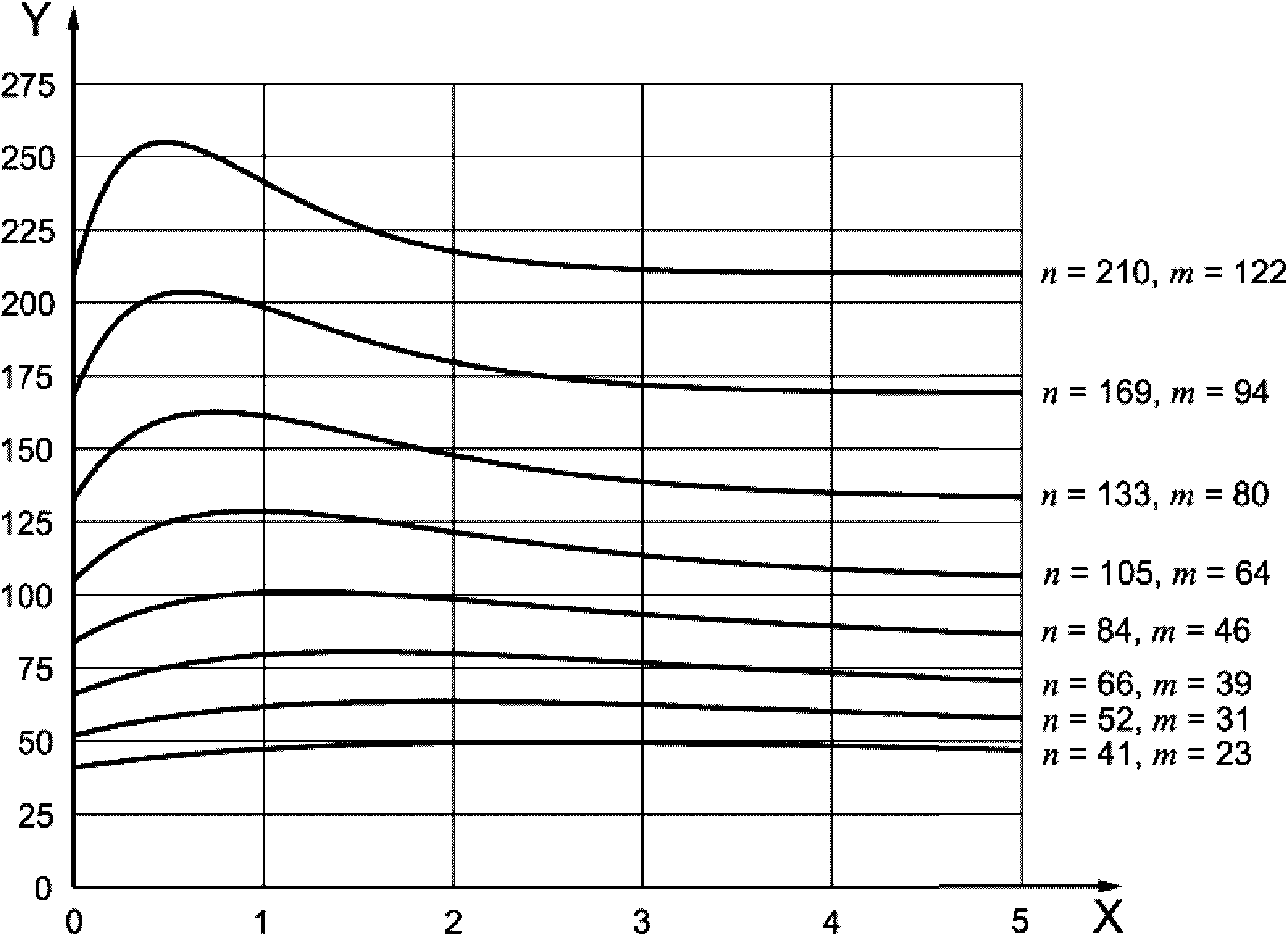

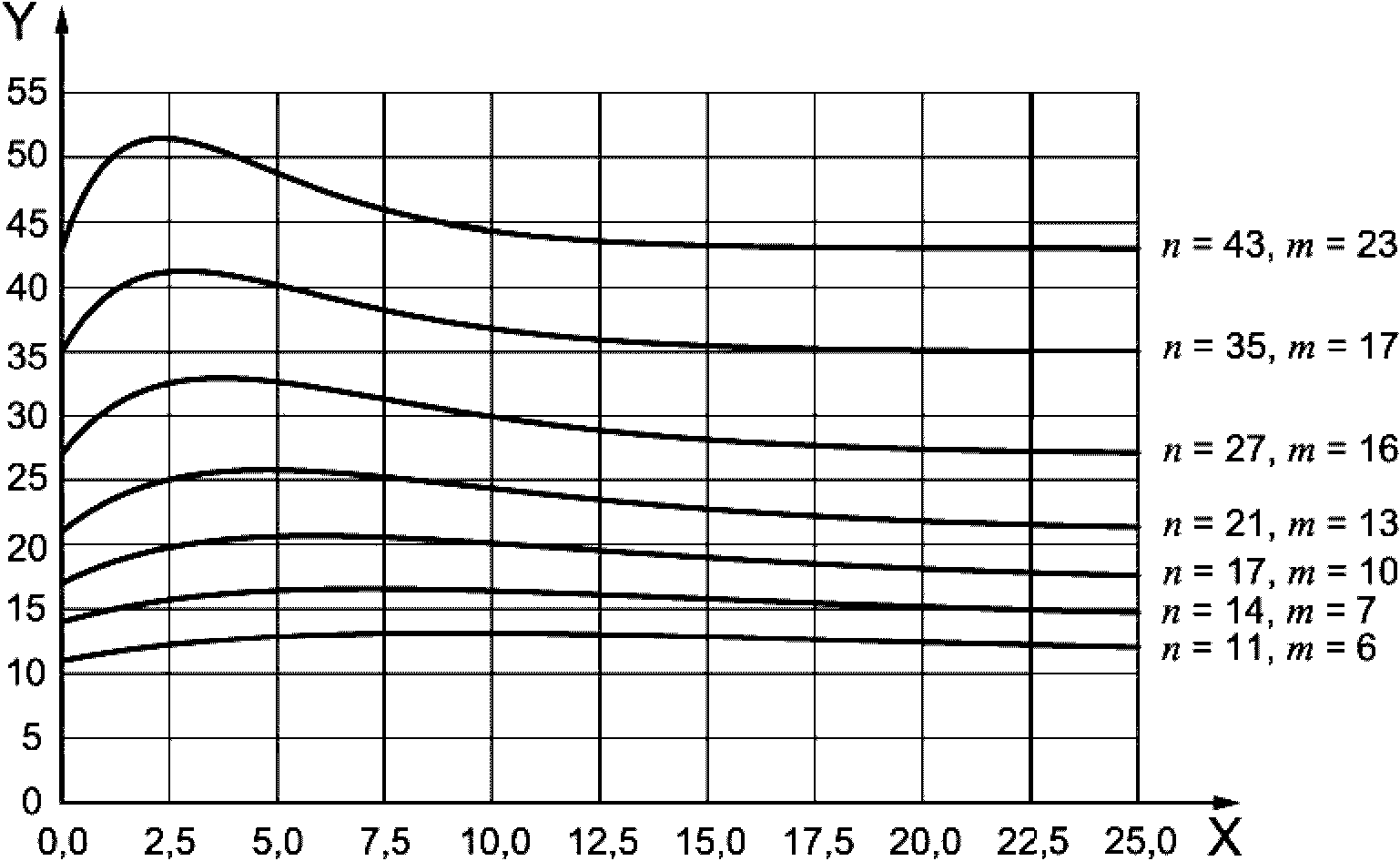

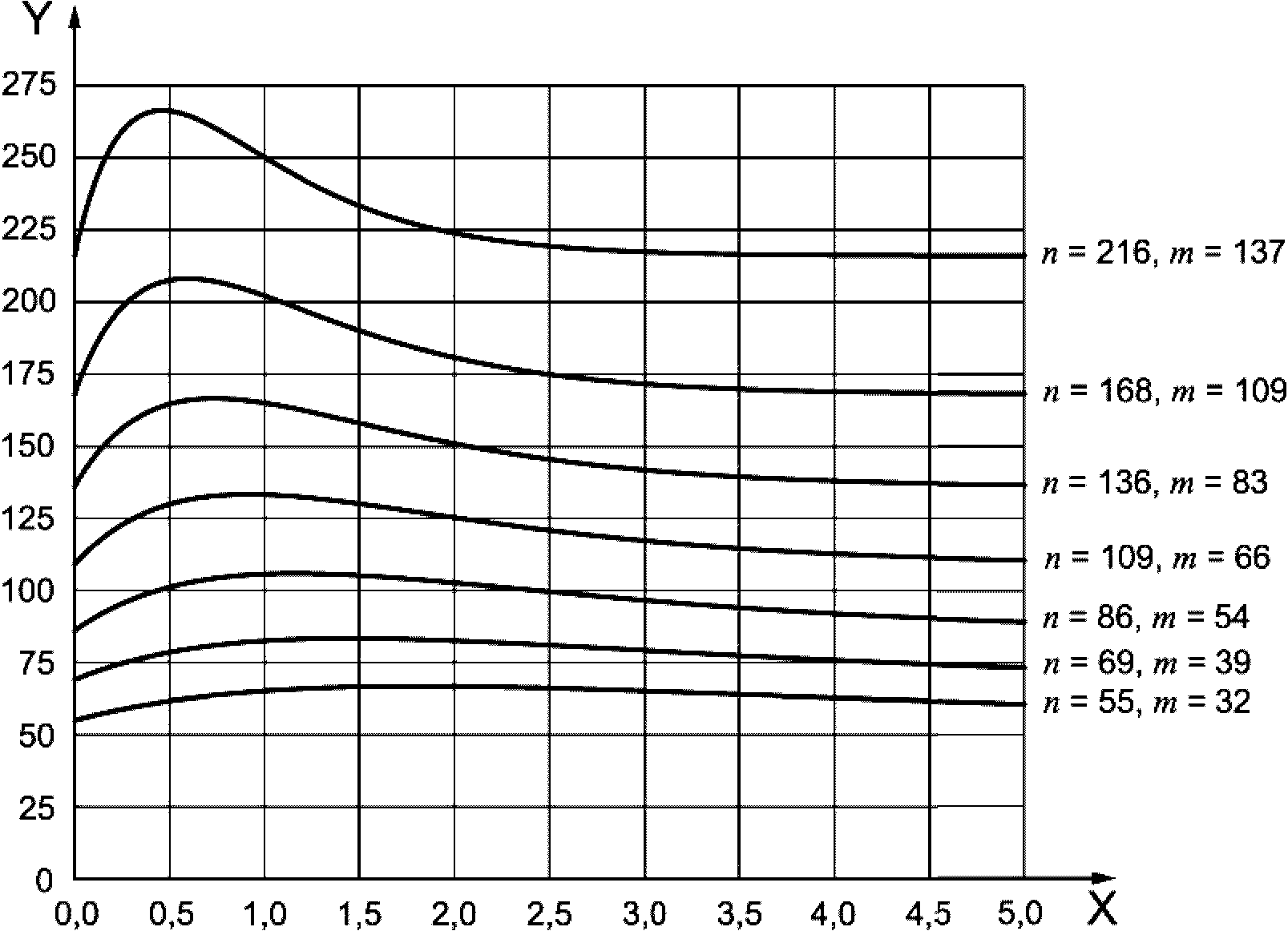

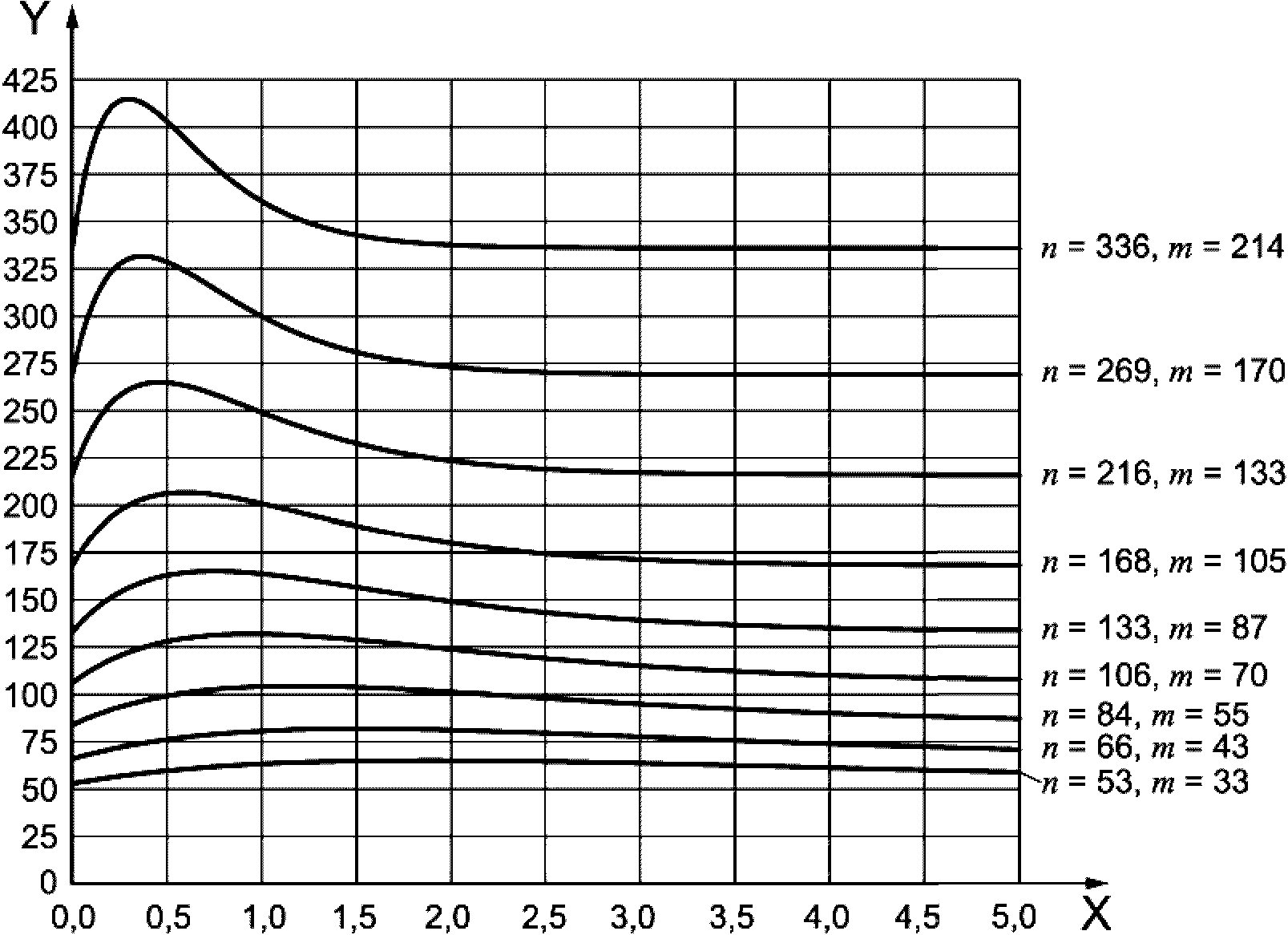

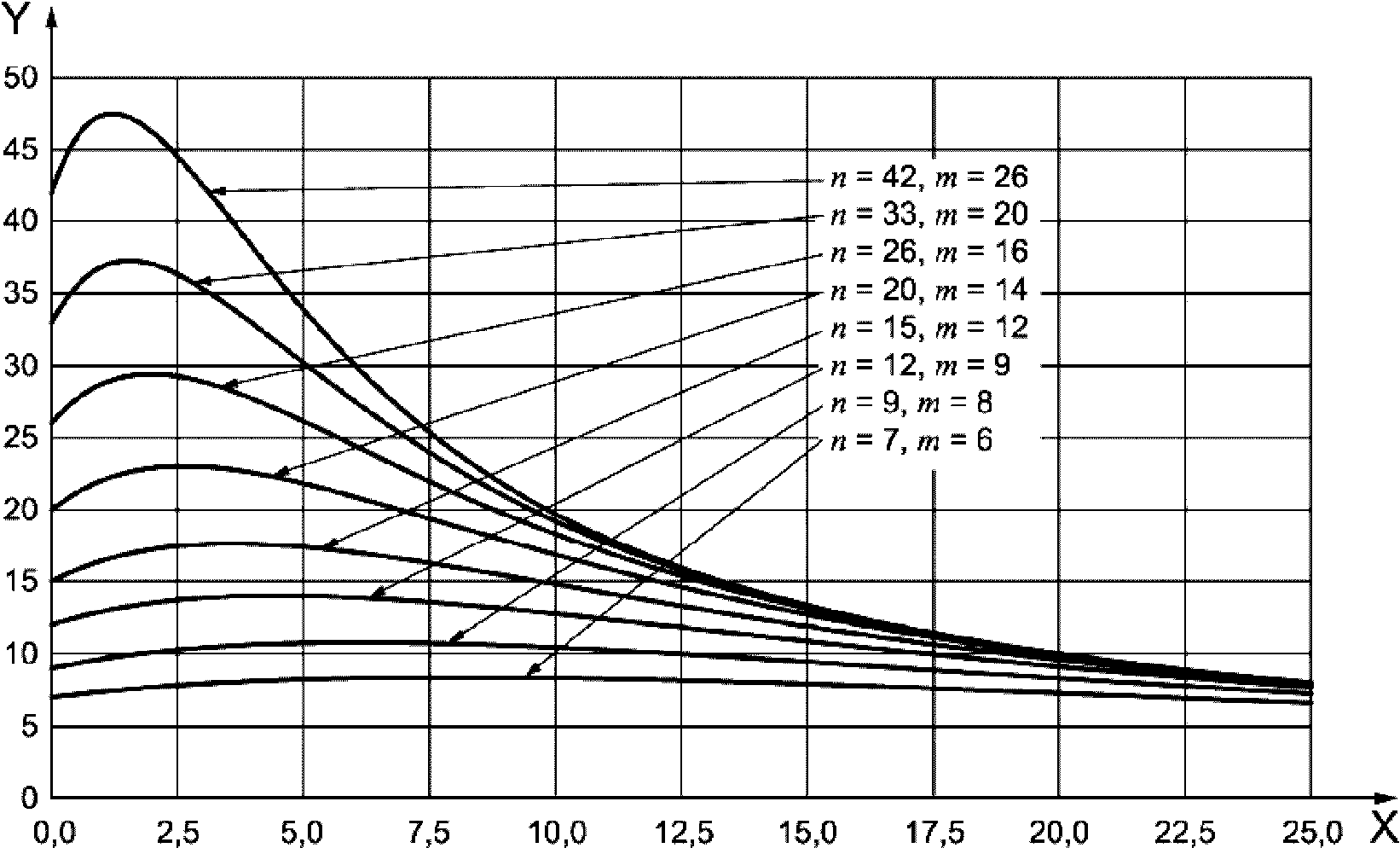

Кривые среднего объема выборки для неусеченного контроля двухступенчатых планов выборочного контроля приведены на рисунках 7 - 12. Кривые показывают средний объем выборки для различных планов выборочного контроля и заданного диапазона уровня несоответствий процесса. Для всех планов кривая ASSI:

- начинается со значения n для наилучшего качества (поскольку проверена только первая выборка);

- возрастает до максимума, где уровень несоответствий процесса p равен 1/n, т.е. 100/n% несоответствующих единиц продукции или 100/n несоответствий на 100 единиц продукции;

- постепенно убывает до значения n, т.к. уровень несоответствий процесса p ухудшается, приближаясь к 1/n (поскольку проверена только первая выборка).

Примечание - Формула среднего объема выборки в случае неусеченного контроля для несоответствующих единиц продукции приведена в A.1.4.1, а в A.2.4.1 - для несоответствий. Формулы для соответствующего максимального ASSI приведены в A.1.5 и A.2.5.

Средние объемы выборки двухступенчатых планов выборочного контроля для заданных значений PRQ и CRQ в случае неусеченного контроля приведены в таблицах 7 - 12. Там же приведены максимальные средние объемы выборки.

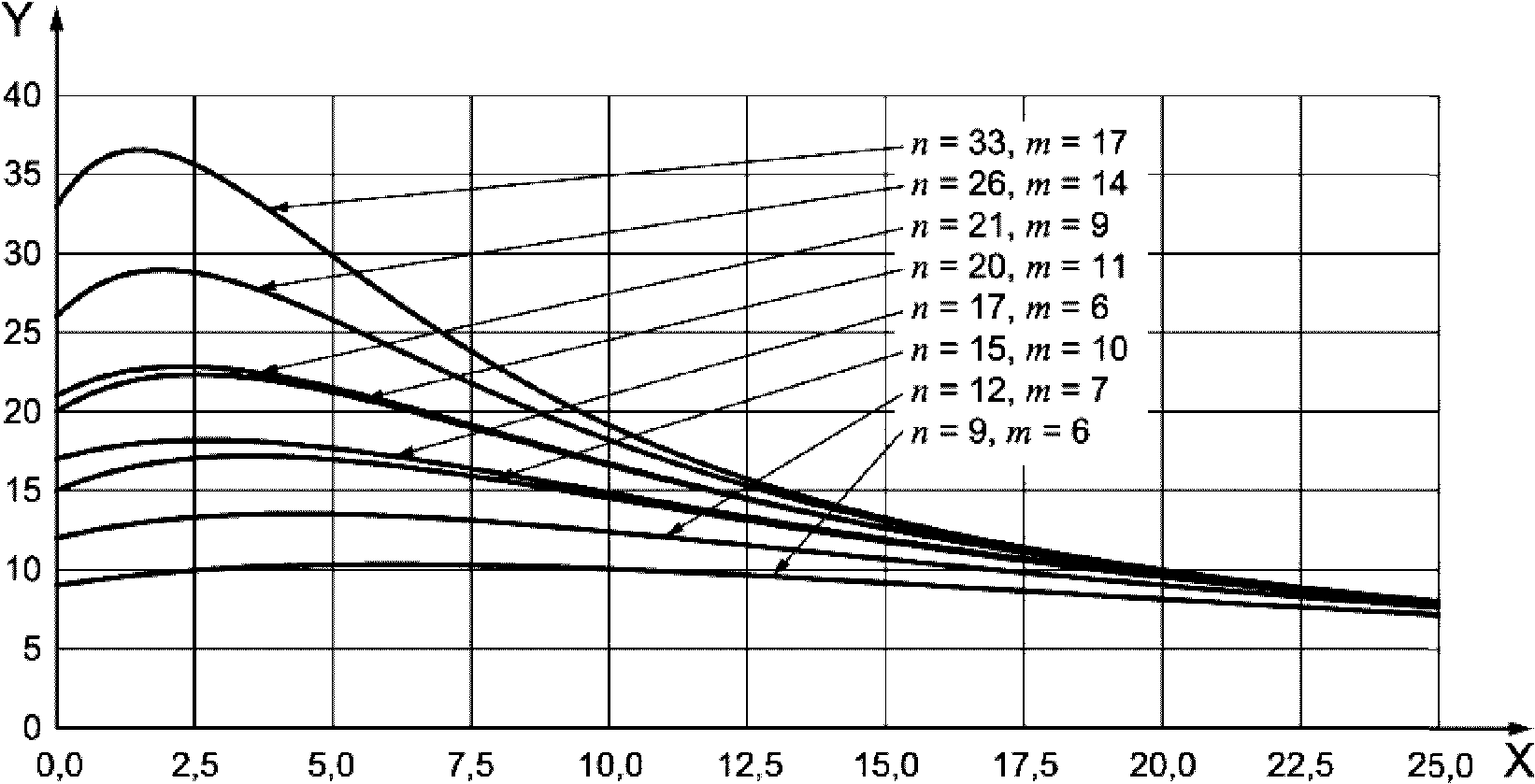

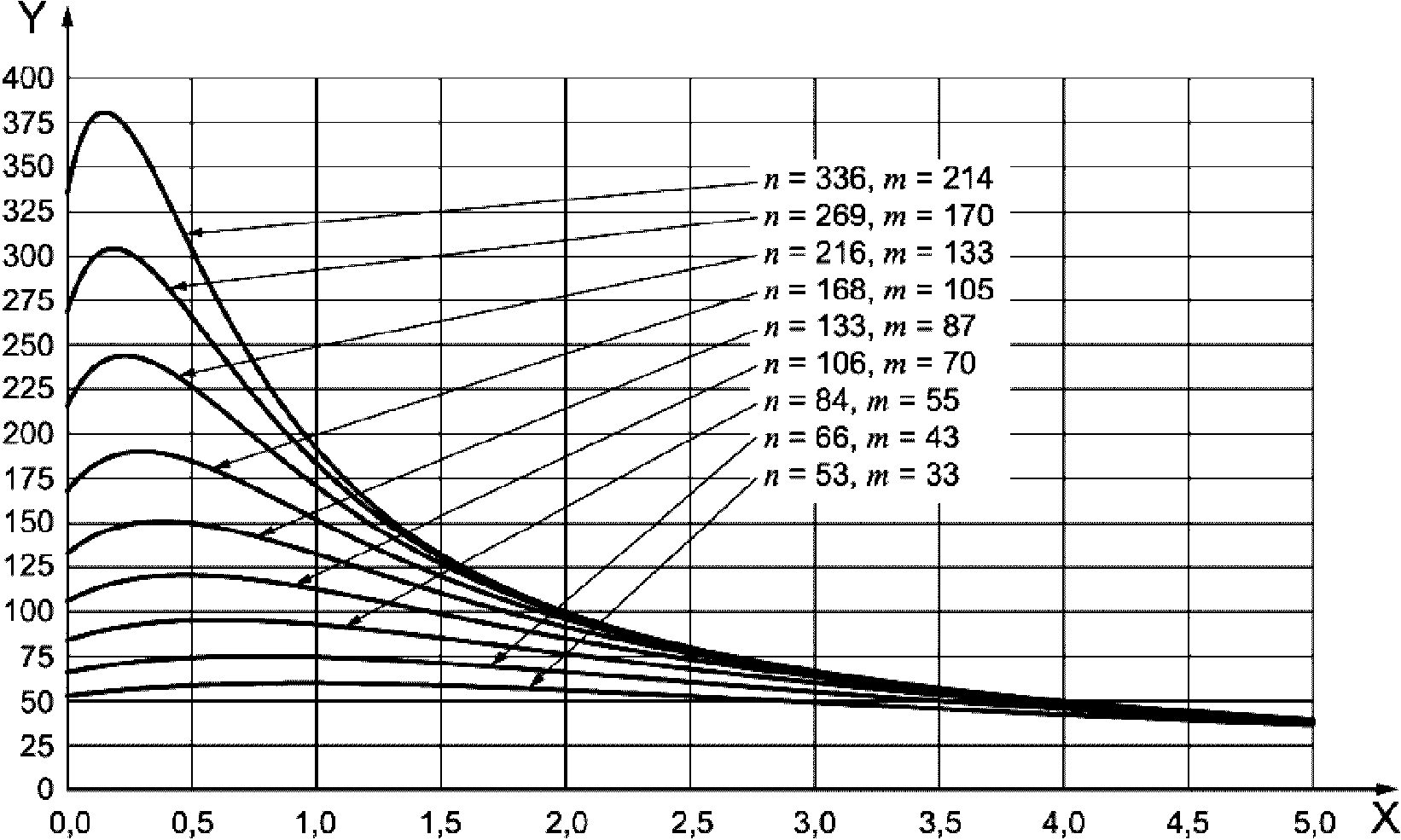

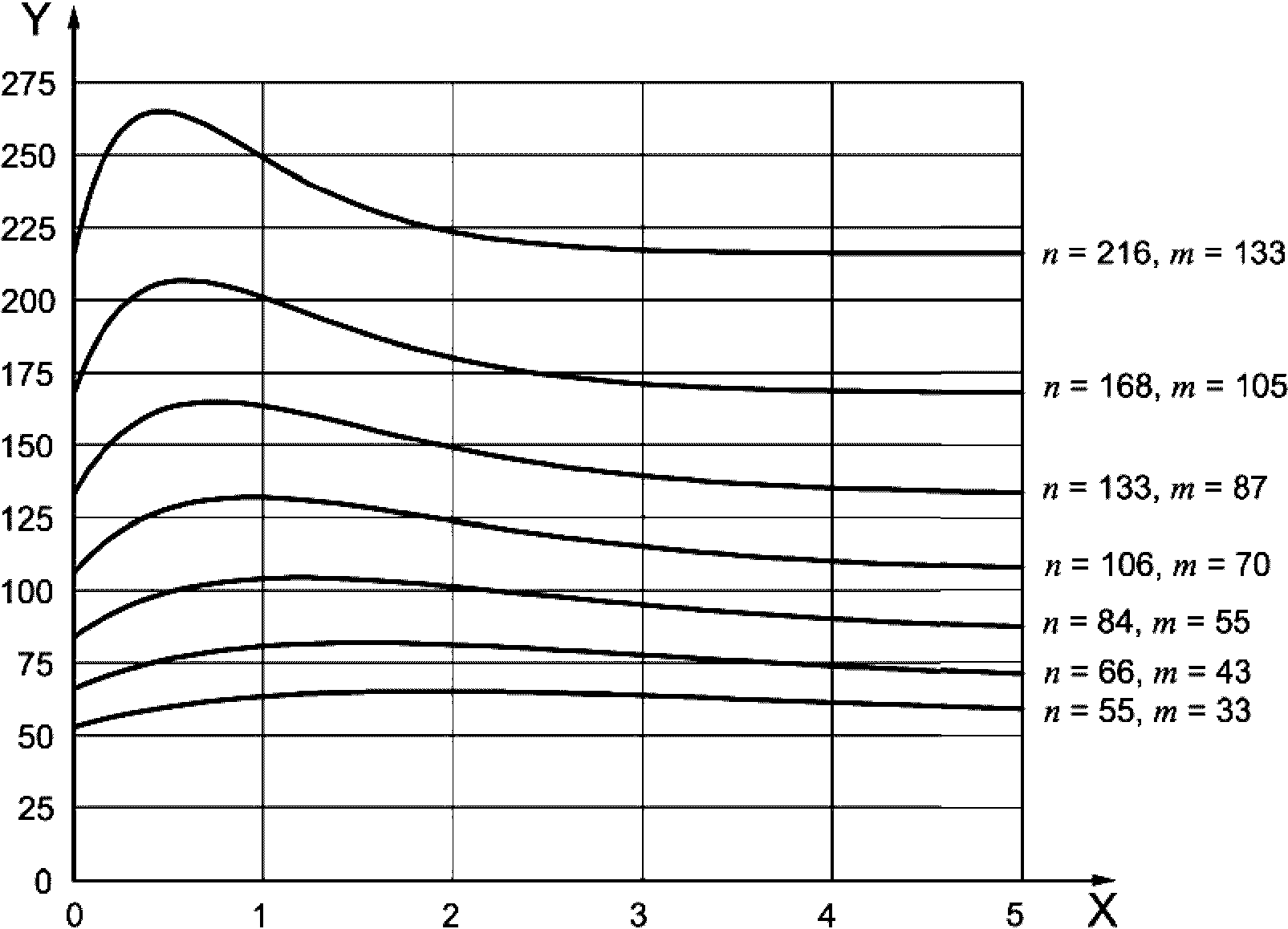

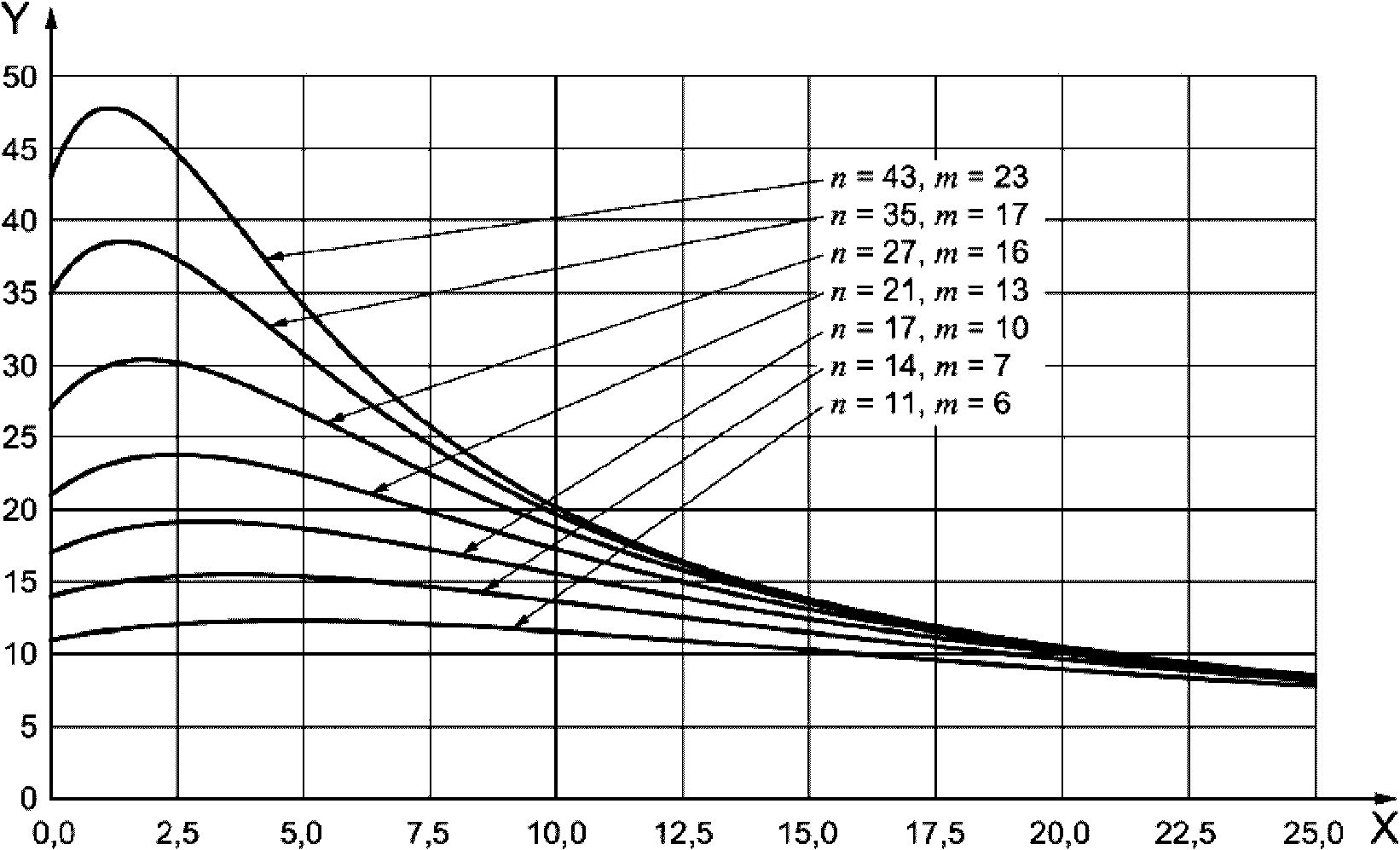

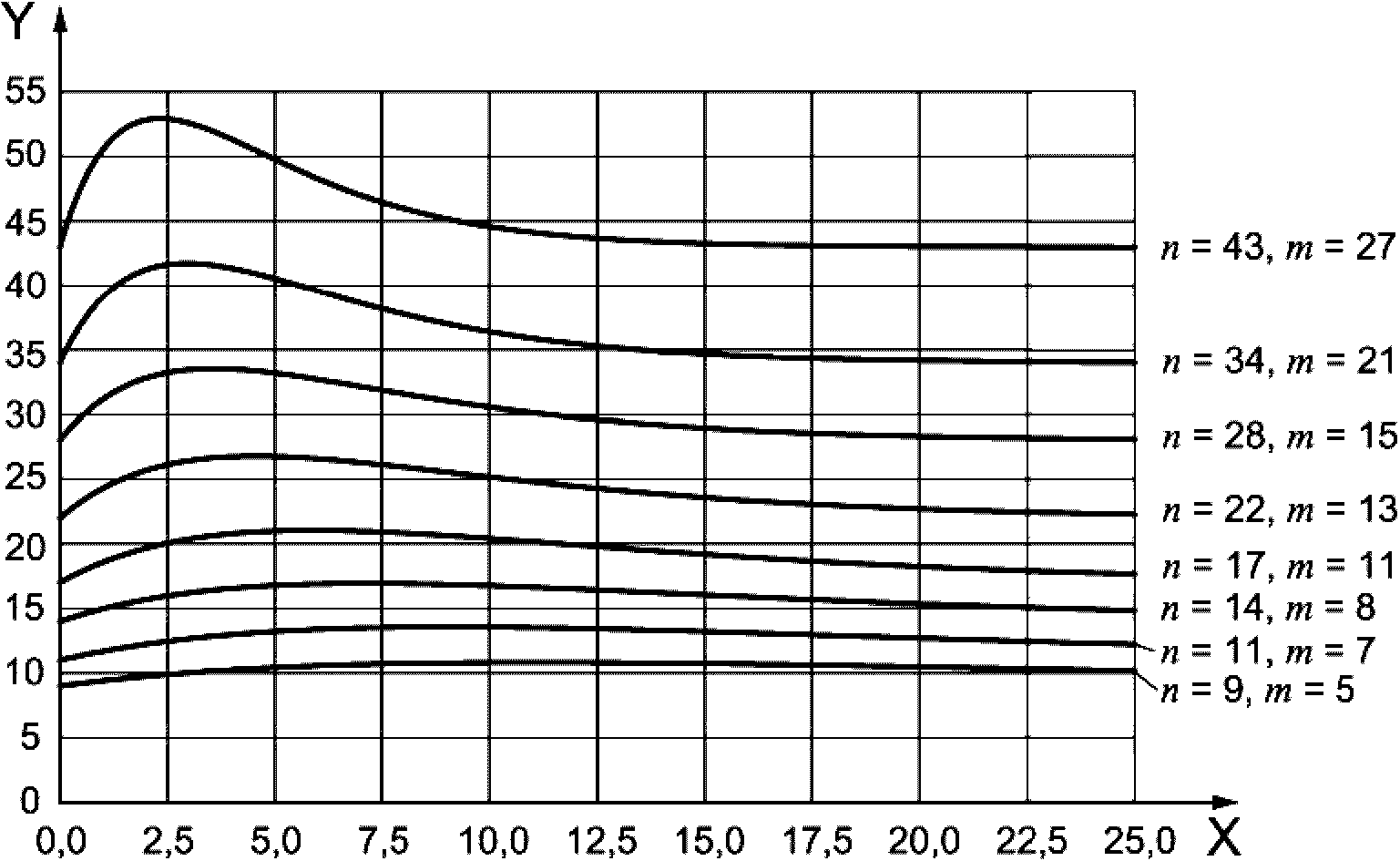

Кривые среднего объема выборки в случае усеченного контроля для двухступенчатых планов настоящего стандарта приведены на рисунках 19 - 24. Как и в случае неусеченного контроля, для всех планов кривая ASSI начинается со значения n и возрастает до максимума. При контроле доли несоответствующих единиц продукции ASSI убывает до значения 2, поскольку необходимо не менее двух несоответствующих единиц продукции для отклонения партии. При контроле числа несоответствий ASSI убывает до значения 1, поскольку при бесконечном числе несоответствий на 100 единиц продукции первый элемент будет иметь более одного несоответствия.

Примечание - Формулы среднего объема выборки в случае усеченного контроля для контроля несоответствующих единиц продукции приведены в A.1.4.2, а в A.2.4.2 - для числа несоответствий на 100 единиц продукции.

Средние объемы выборки двухступенчатых планов выборочного контроля для заданных значений PRQ и CRQ в случае усеченного контроля приведены в таблицах 25 - 30. Там же приведены максимальные средние объемы выборки.

Обычно снижение ASSI становится больше с увеличением уровня несоответствий.

Поскольку объемы выборки m и n всегда являются целыми числами, фактические значения рисков поставщика и потребителя меньше своих номинальных значений. Эти фактические значения рисков представлены в таблицах 13 - 18. Необходимо отметить, что в случае, когда риск потребителя близок к номинальному значению, риск поставщика в некоторых случаях намного меньше заданного значения.

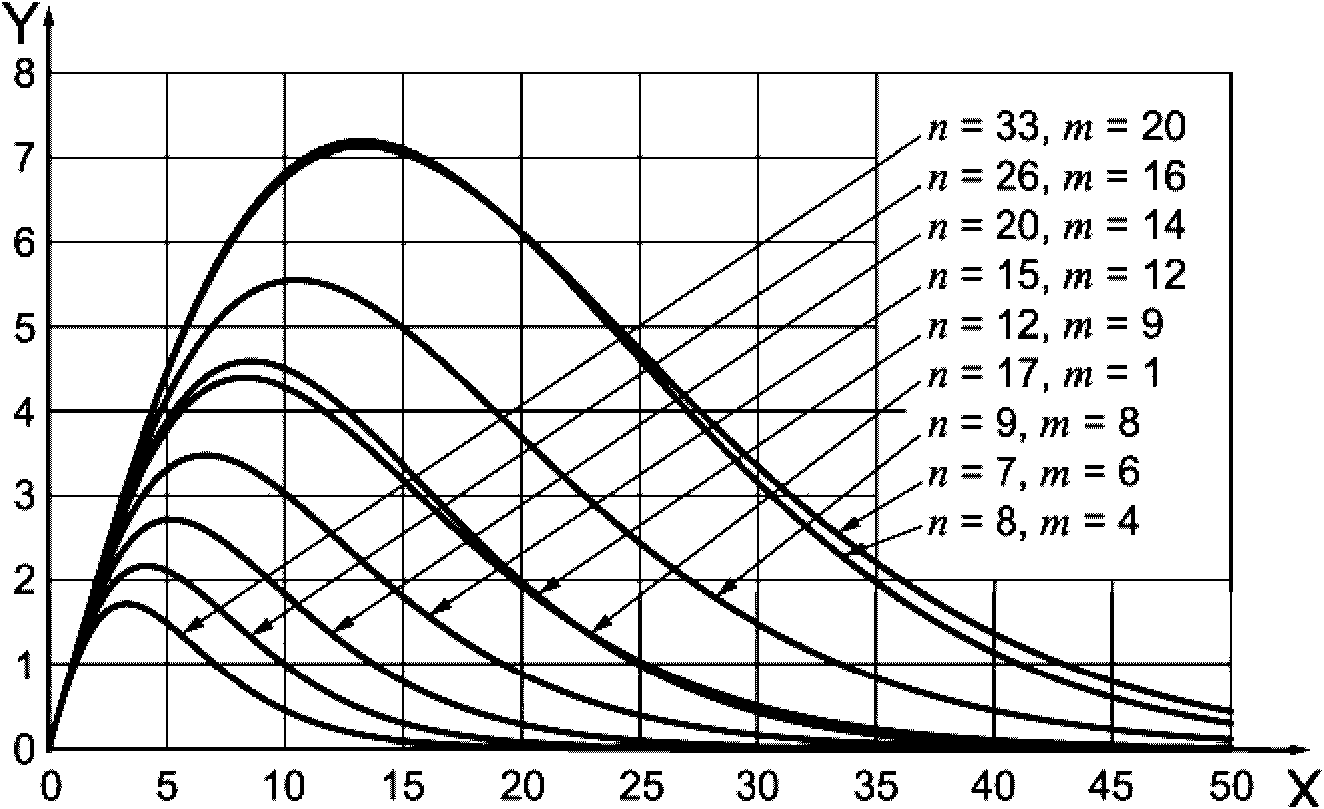

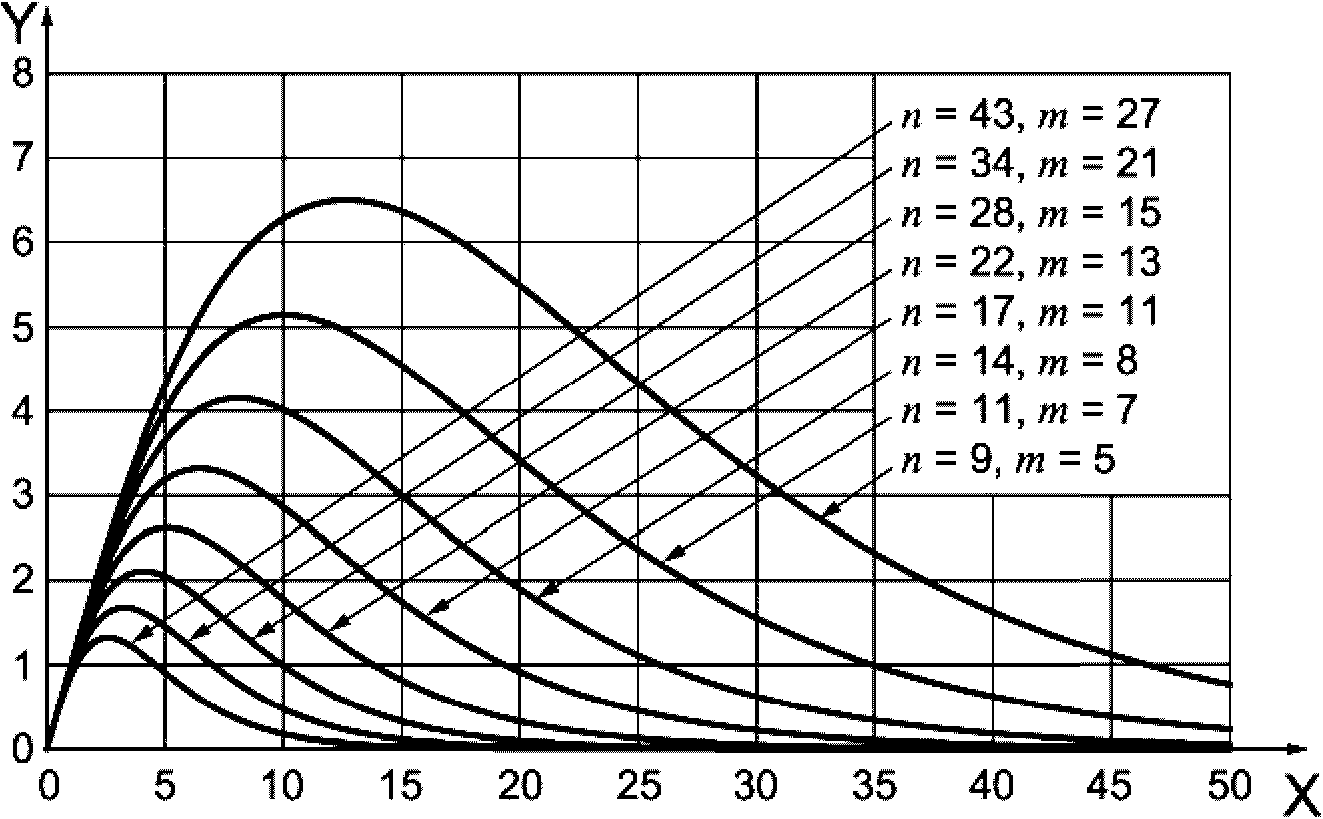

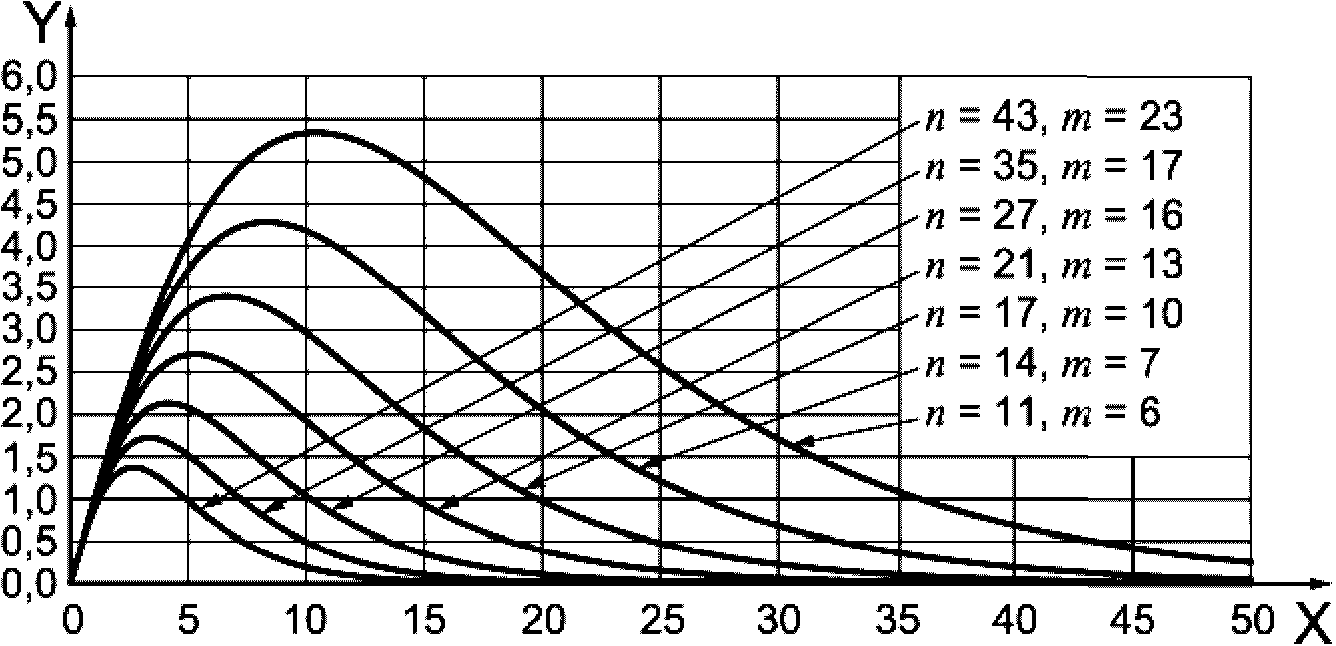

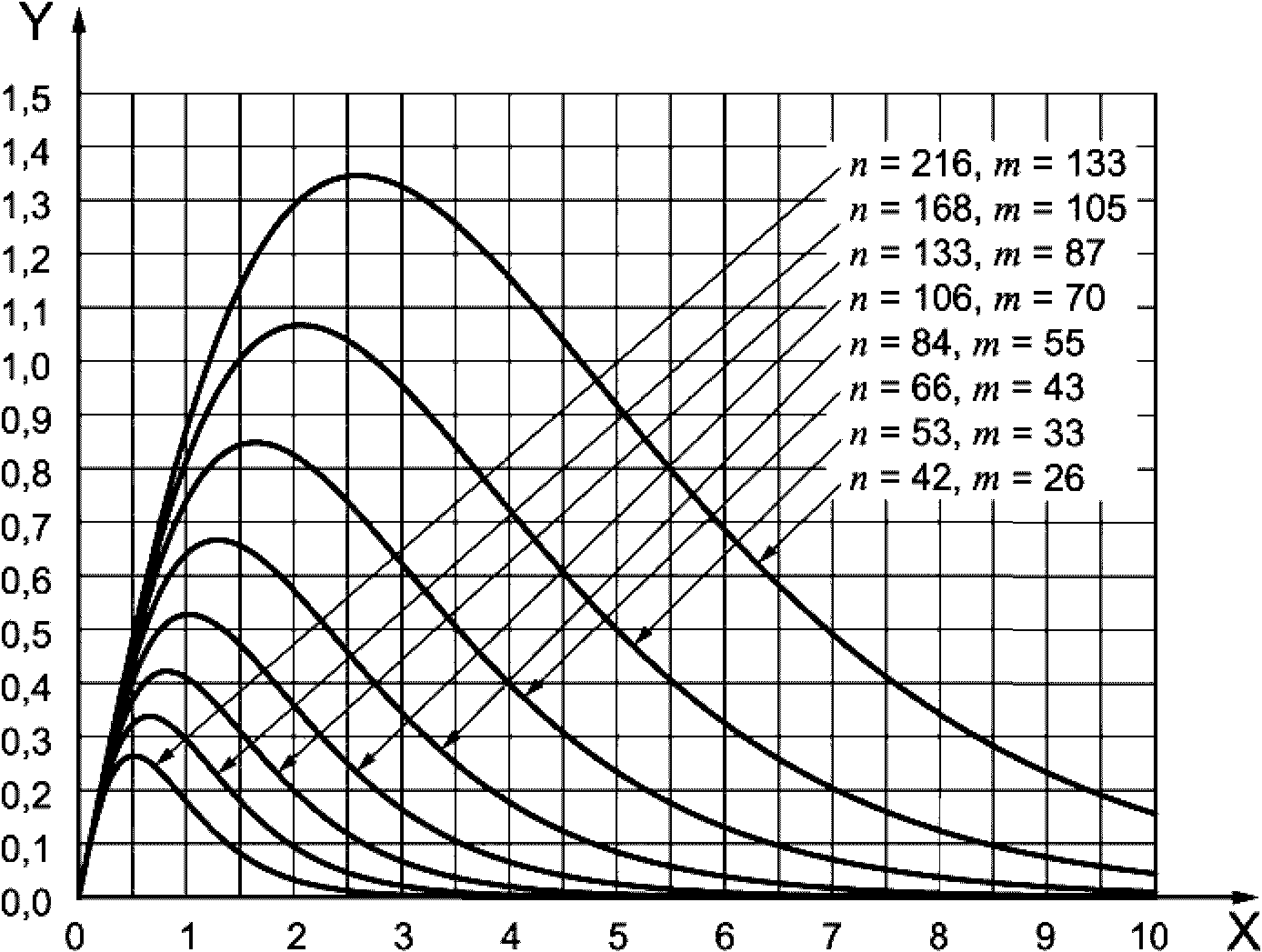

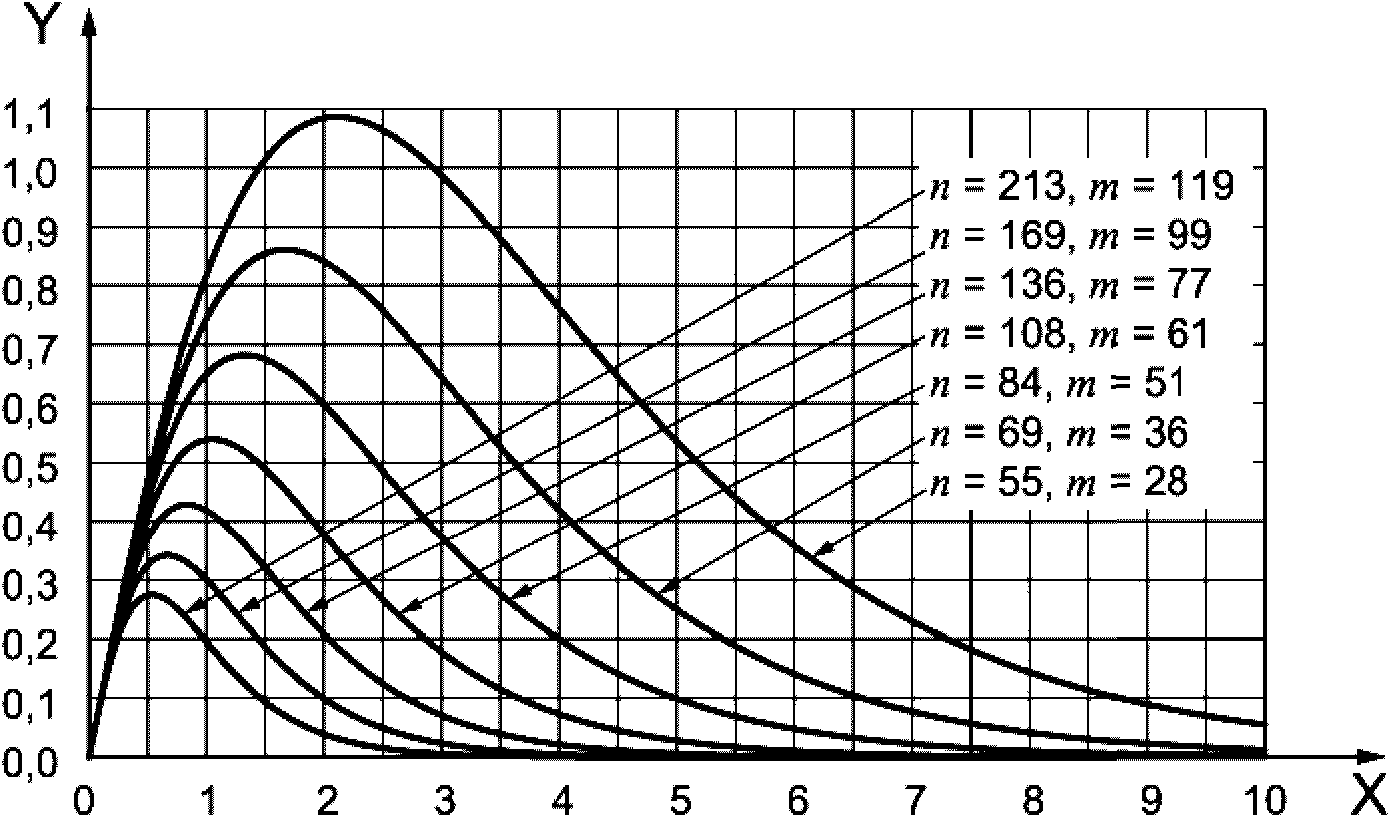

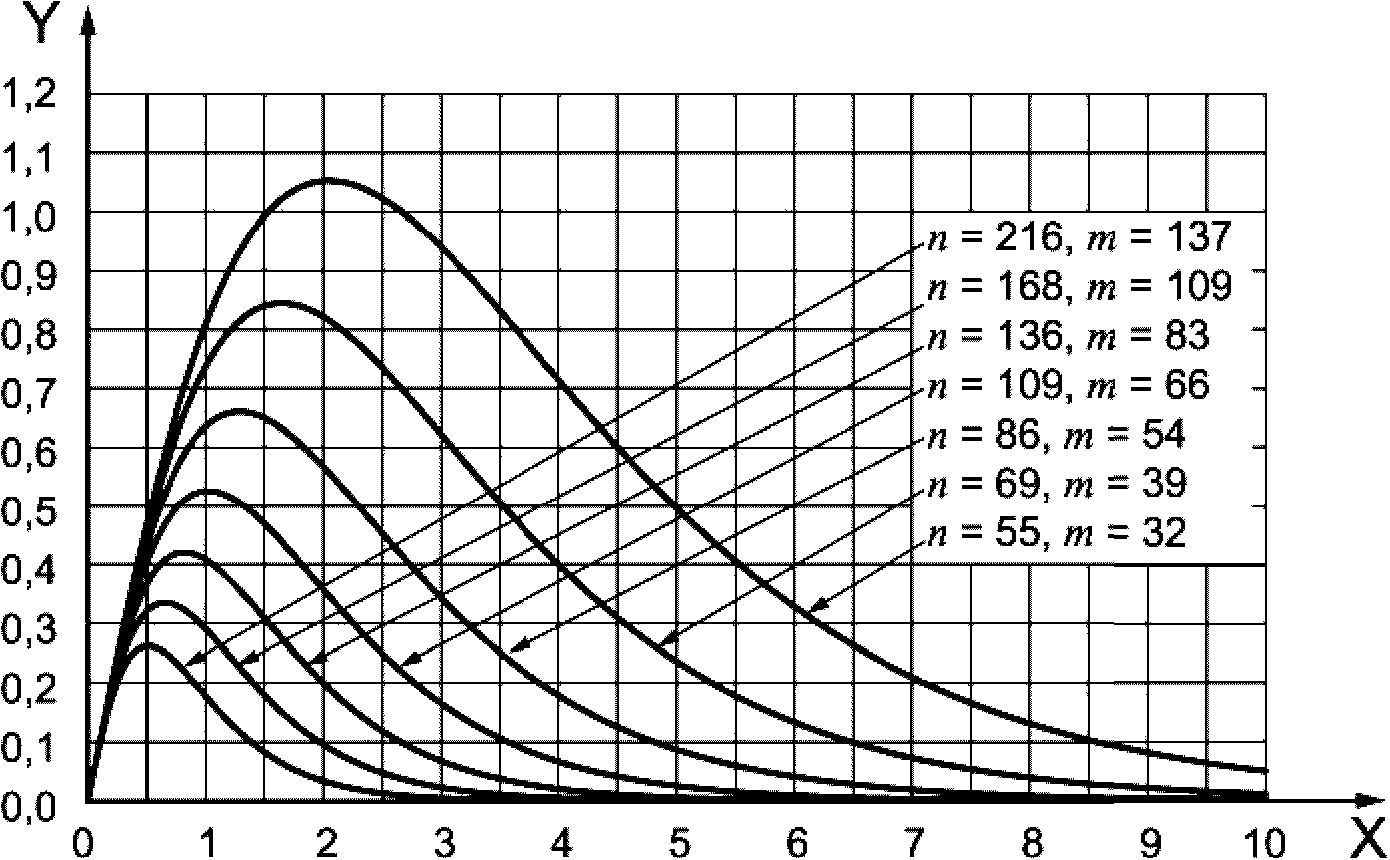

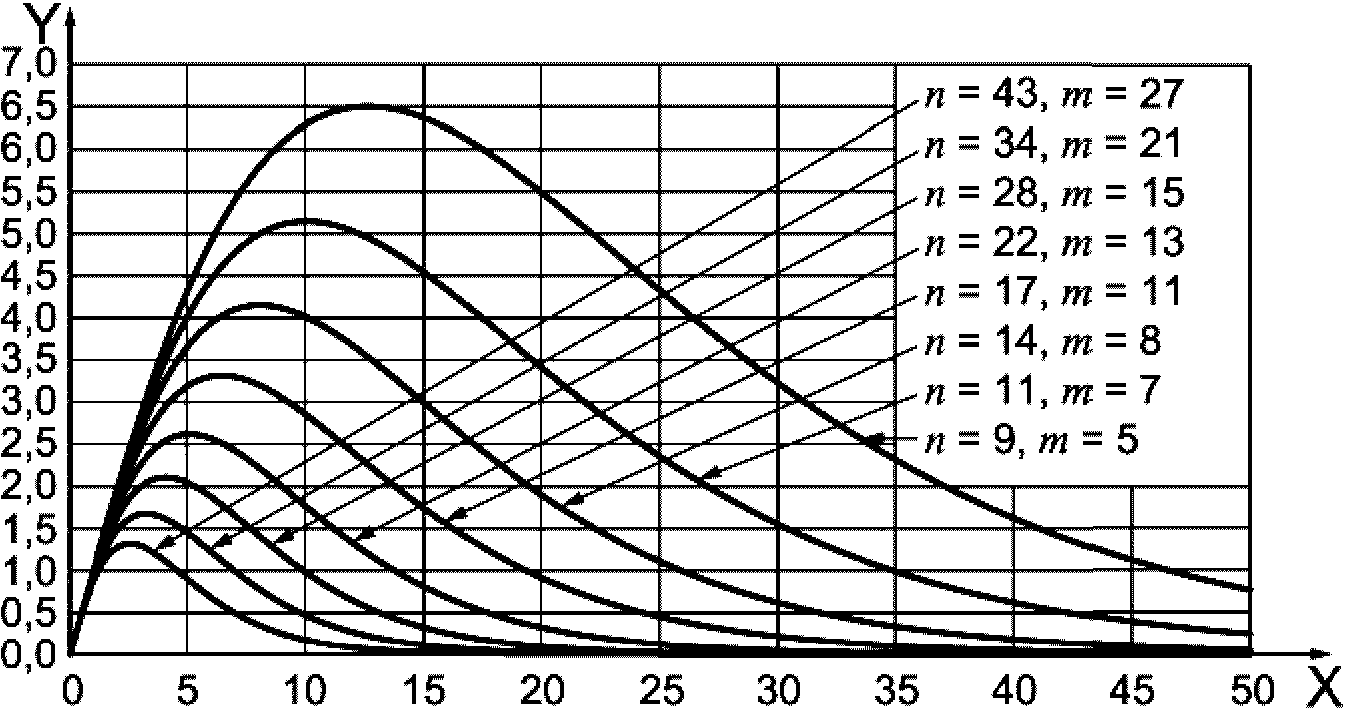

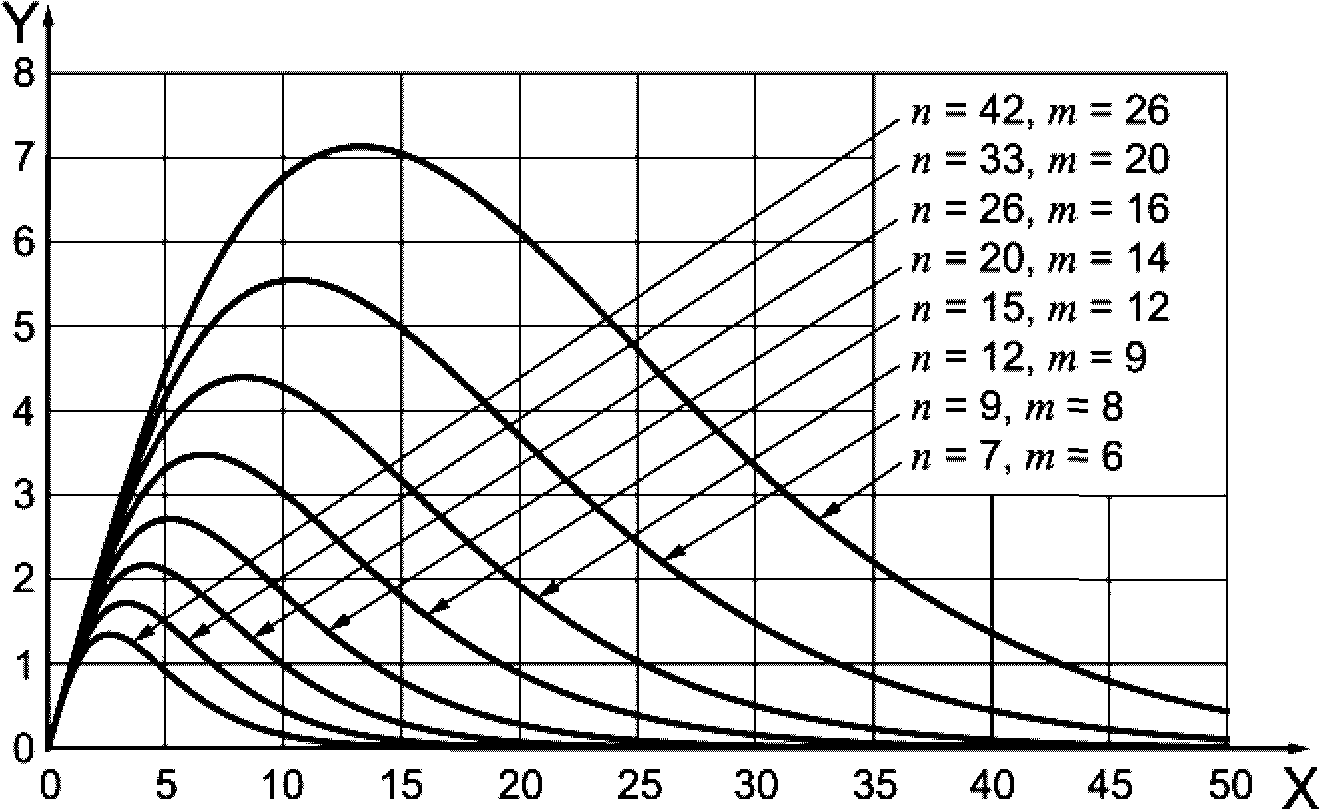

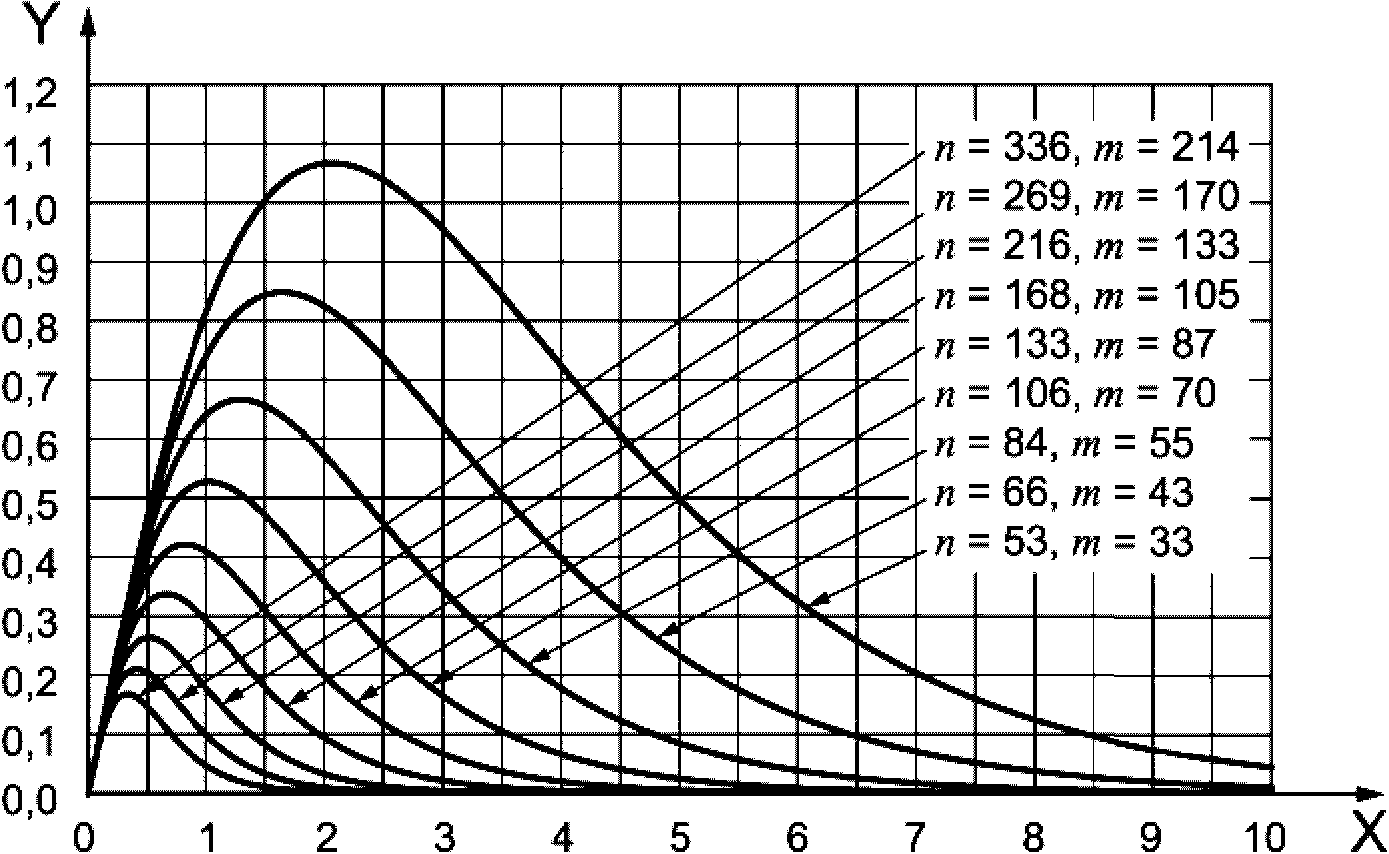

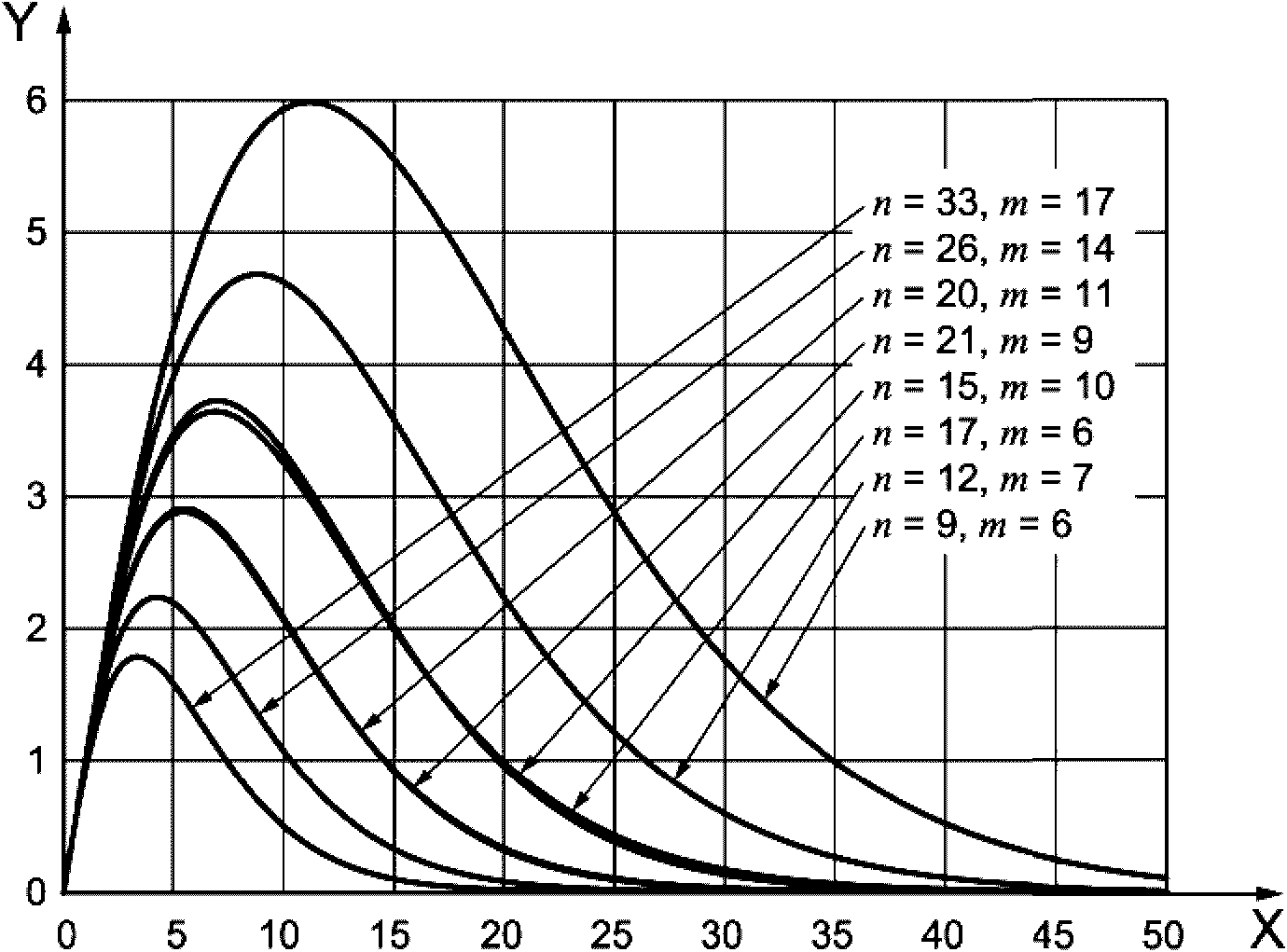

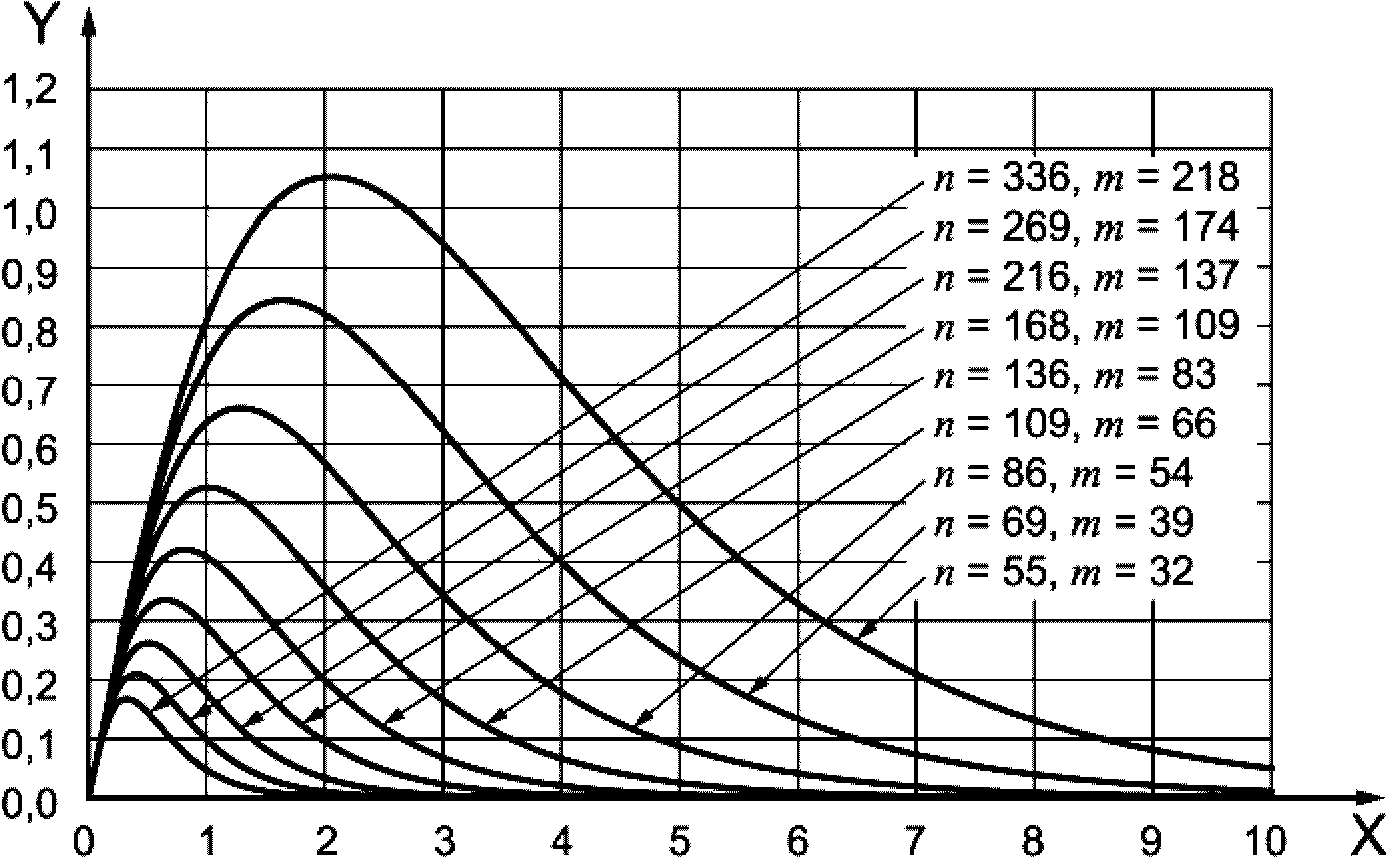

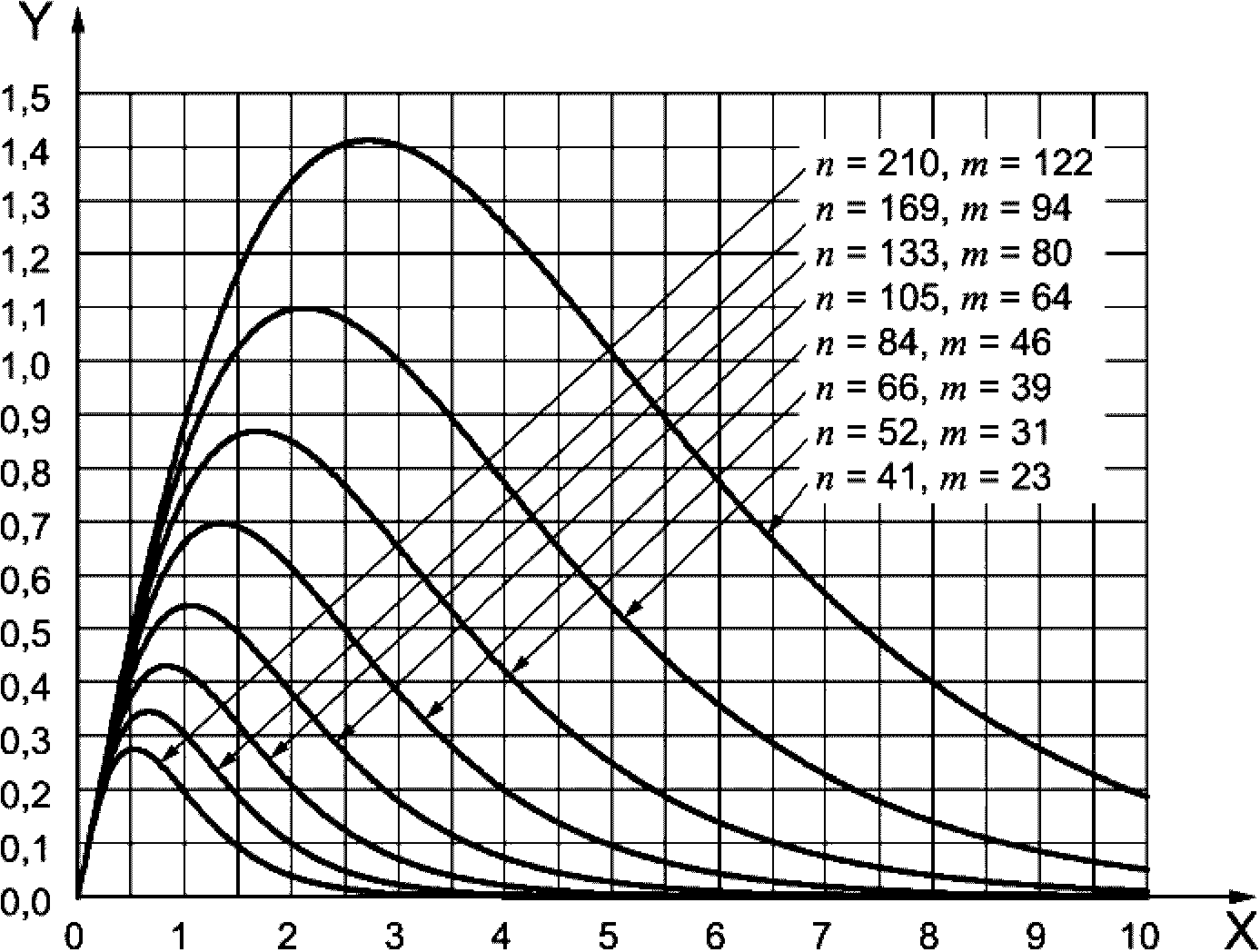

Для непрерывной серии партий с доработкой всех партий, не соответствующих критерию приемки, часто необходимо знать период сохранения значения AOQ для разных уровней несоответствий на входе. В таблицах 19 - 24 представлены значения AOQ для PRQ, CRQ, а также максимум ASSI для всех входных уровней несоответствий. Максимум ASSI называют пределом среднего выходного уровня несоответствий (AOQL). Кривые AOQ для планов, установленных в настоящем стандарте, приведены на рисунках 13 - 18.

Примечание - Хорошее значение среднего выходного уровня несоответствий продукции может быть достигнуто при высоком значении входного уровня несоответствий только за счет высокого (и обычно неэкономичного) уровня контроля.

Торговая фирма имеет намерение приобрести единственную партию из десяти тысяч энергосберегающих ламп у аккредитованного поставщика. Поставщик предъявляет записи, в соответствии с которыми отказывает лишь одна лампа из 1000. Покупатель обычно контролирует продукцию, применяя план выборочного контроля, согласованный с поставщиком. При этом:

a) затраты на контроль включены в договорную цену;

b) если партия отклонена, поставщик оплачивает сплошной контроль и стоимость замены несоответствующих ламп.

Согласованный план выборочного контроля представляет собой двухступенчатый план выборочного контроля с рисками поставщика и потребителя, равными 5%, значениями PRQ и CRQ, равными 0,1% и 2,5% соответственно. Применение таблицы 1 с этими параметрами дает объемы выборок n = 133 и m = 80. Случайная выборка из 133 ламп отобрана из партии и проверена. Одна лампа в выборке отказала, в соответствии с планом контроля из партии отобрана и проверена вторая случайная выборка из 80 ламп. Ни одна из этих ламп не отказала. Таким образом, в соответствии с планом контроля партия принята.

Поставщик получил заказ на 2000 метров облицовочных досок шириной 17 см для отделки помещения. Владелец помещения четко указал, что доски должны быть без сучков. Из прошлого опыта потребитель знает, что для работы ему необходимо, чтобы доски содержали не более четырех сучков на 100 метров. Поставщик утверждает, что его облицовочная доска фактически не содержит сучков и, таким образом, предлагает использовать PRQ в виде одного сучка на 500 метров досок. Поставщик и потребитель решили установить оба риска на уровне 5%.

В соответствии с таблицей 4 для PRQ = 0,2% и CRQ = 4% двухступенчатый план выборочного контроля предусматривает первую выборку с объемом n = 84 и вторую выборку с объемом m = 51. Для контроля из партии случайным образом отобрано и проверено 84 отрезка облицовочных досок длиной один метр. При этом обнаружено два сучка, таким образом, партия отклонена без отбора второй выборки, и поставщик согласился выполнить сплошной контроль, заменяя все доски, имеющие сучки.

Система нумерации и расположение графиков и таблиц в настоящем стандарте
