РУКОВОДЯЩИЙ ДОКУМЕНТ ОТРАСЛИ
СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ
НА ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ СООРУЖЕНИЯ
МАГИСТРАЛЬНЫХ И ВНУТРИЗОНОВЫХ ВОЛП
РД 45.156-2000
1. Разработан АОЗТ "Межгорсвязьстрой" совместно с ОАО "Ростелеком" и ЩУ ОАО "Ростелеком".
Внесен Департаментом электросвязи Министерства Российской Федерации по связи и информатизации.
2. Утвержден Министерством Российской Федерации по связи и информатизации 19.06.2000.
3. Введен в действие Письмом Министерства Российской Федерации по связи и информатизации от 22.06.2000 N 3636.
4. Введен впервые.
ВОЛП _________________
Паспорт трассы. Опись документов
┌──┬──────────────────────────────┬──────┬──────┬─────────────────────────┐
│ │ Наименование документа │Кол-во│Номера│ Примечания │
│ │ │листов│границ│ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│2 │Титульный лист паспорта │ │ │ │
│ │трассы. │ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│3 │Скелетная схема ВОЛП и │ │ │ │
│ │основные данные цепей кабеля. │ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│4 │Схема размещения строительных │ │ │С указанием нарастающей │
│ │длин и смонтированных муфт │ │ │физической и оптической │
│ │на участке между оконечными │ │ │длины ВОК с обоих концов │
│ │пунктами ВОЛП. │ │ │участка. │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│5 │Скелетная схема размещения │ │ │С отметками │
│ │строительных длин кабеля │ │ │по нарастающей физической│
│ │и смонтированных муфт │ │ │длины кабеля. │
│ │на участках. │ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│6 │Схемы распределения ОВ на │ │ │ │
│ │кассетах разветвительных муфт.│ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│7 │Схемы расшивки кабеля на │ │ │ │
│ │оптических стойках в пунктах. │ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│8 │Схемы расшивки кабеля на │ │ │ │
│ │оптических стойках на участке.│ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│9 │Планы ввода кабелей в ОП. │ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│10│Схема заземления бронепокровов│ │ │ │
│ │ВОК в шахтах ОП. │ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│11│Планы ввода кабелей в НРП с │ │ │Включая кабели │
│ │привязкой контуров заземлений.│ │ │энергоснабжения. │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│12│Планы размещения оборудования │ │ │ │
│ │и стоек аппаратуры в пунктах. │ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│13│Монтажные схемы участков │ │ │С указанием оптической │
│ │регенерации. │ │ │и физической длины ВОК │
│ │ │ │ │между смежными муфтами. │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│14│Ведомость проложенных │ │ │ │
│ │строительных длин ВОК. │ │ │ │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│15│Откорректированные после │ │ │(чертежи кабельных │
│ │прокладки и монтажа кабеля │ │ │переходов через │
│ │рабочие чертежи проектной │ │ │автомобильные и железные │
│ │документации, уличные чертежи │ │ │дороги подшиваются сразу │
│ │и планшеты. │ │ │за соответствующим │
│ │ │ │ │планшетом) │
├──┼──────────────────────────────┼──────┼──────┼─────────────────────────┤
│16│Картограммы глубины залегания │ │ │ │
│ │кабеля и сигнально-предупреди-│ │ │ │
│ │тельной ленты по участкам. │ │ │ │
└──┴──────────────────────────────┴──────┴──────┴─────────────────────────┘
┌─────────────┬──────────────┬────────────────┬──────────────┬────────────┐
│ Составил: │ (должность) │ (Фамилия И.О.) │ (подпись) │ (дата) │
└─────────────┴──────────────┴────────────────┴──────────────┴────────────┘
ВОЛП ________________
Строительно-монтажная организация-генподрядчик: _______________________
ПАСПОРТ ТРАССЫ
магистральной (внутризоновой) кабельной линии связи
на участке ОП "А" - ОП "Б"
────────────
(индекс)
магистрали ────────────
Марка кабеля - ______________________________________.
Длина трассы - ______________________________________ км.
Длина кабеля (всего) _________________________________ км; в том числе:
в грунте ____________________________________________ км;
в канализации _______________________________________ км;
под водой ___________________________________________ км.
Год прокладки кабеля - _____________
Паспорт составлен - _______ (дата) _________
Ответственный представитель генподрядчика:
(должность) (подпись) (Ф.И.О.)
───────────────────── ────────────────── ────────────────────────────
Ответственный исполнитель:
(должность) (подпись) (Ф.И.О.)
───────────────────── ────────────────── ────────────────────────────
(номер заказа)
Объект: ────────────────────
(наименование организации)
Подрядчик: ───────────────────────────────────────
ВОЛП ______________
Скелетная схема ВОЛП и основные данные цепей кабеля
Конструктивные и технические данные оптического кабеля
1. A-Дв2Y 1x20 E9/125 0,36P 3,5 0,22 H18(R-1,7)
ВОК второго типа; центрально-модульной конструкции, содержит 20 ОВ.
Изготовитель "Siemens".
ОВ одномодовое; коэффициент преломления - 1,4675; километрическое
затухание при измерении на длине волны = 1,55 не более 0,24 dB.
Изготовитель "Siecor".
1. Оптические волокна (ОВ); 2. Гидрофобный заполнитель;
3. Двухслойная полиамидная оболочка центрального модуля;
4. 12 стальных проволок бронепокрова;
5. Гидрофобный заполнитель;
6. Внешняя полиэтиленовая оболочка
2. A-Дf(ZN)(SR)2Y 3x6 E9/125 0,36 F3,5 + 0,22H18 1x2 E9/125 0,36 F3,5 +
0,22 H18
ВОК четвертого типа многомодульной конструкции, содержит 20 ОВ.
Изготовитель "Siemens".
ОВ одномодовое; коэффициент преломления - 1,4675; километрическое
затухание при измерении на длине волны = 1,55 не более 0,24 dB.
Изготовитель "Siecor".
1. Диэлектрический центральный силовой элемент;
2. Трубка модуля с ОВ; 3. Кордель без ОВ;
4. Гидрофобный заполнитель; 5. Слой армирующих нитей;
6. Стальная гофрированная лента;
7. Внешняя полиэтиленовая оболочка
┌──────────────────────────────────┬─────────┬─────────────┬───────┬──────┐
│ Составили │Должность│Фамилия И.О. │Подпись│ Дата │
├──────────────────────────────────┼─────────┼─────────────┼───────┼──────┤
│Представители Московской зоны │ │ │ │ │
│ ├─────────┼─────────────┼───────┼──────┤
│ │ │ │ │ │
├──────────────────────────────────┼─────────┼─────────────┼───────┼──────┤
│Представители Отделения N 7 │ │ │ │ │
│ ├─────────┼─────────────┼───────┼──────┤
│ │ │ │ │ │
└──────────────────────────────────┴─────────┴─────────────┴───────┴──────┘
ВОЛП ______________

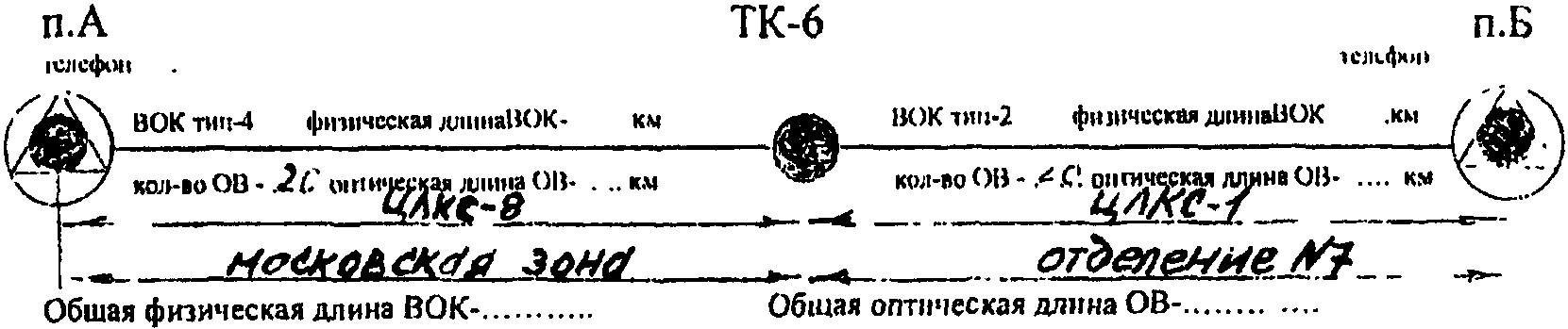

Схема размещения строительных длин и смонтированных муфт
на участках регенерации между оконечными пунктами ВОЛП
Участок _________
ВОК производства "Siemens", марка A-DB2Y 1X14 E9/125 0,36F 3,5 0,22 h 18
(R 1,7)
Общая длина кабеля на участке ОП "А" - НРП1/1 - ОП "Б" = 183507,0 м
┌────────────┬────────────┬────────────────┬───────────┬─────────┐
│ Составил: │(должность) │ (Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴────────────────┴───────────┴─────────┘
(индекс)
ВОЛП ______________
Участок регенерации НРП... - НРП...
Скелетная схема
размещения строительных длин кабеля и смонтированных муфт
на участке регенерации
Образец на телефонную канализацию
Примечание: На каждый колодец с муфтой к типовому накиду прибавляется
длина колец.
Пункт......
ЛАЦ........
Ряд........
Место......
Образец на грунт
Примечание. На каждой муфте с обеих сторон выделяется плюсом длина
кабеля в кольцах.
Пункт......
ЛАЦ........
Ряд........
Место......
Внимание! На этих схемах наносится только физическая нарастающая длина
по БОК:
┌────────────┬────────────┬────────────────┬───────────┬─────────┐
│ Составил: │(должность) │ (Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴────────────────┴───────────┴─────────┘
(индекс)
ВОЛП ______________
Участок ___________

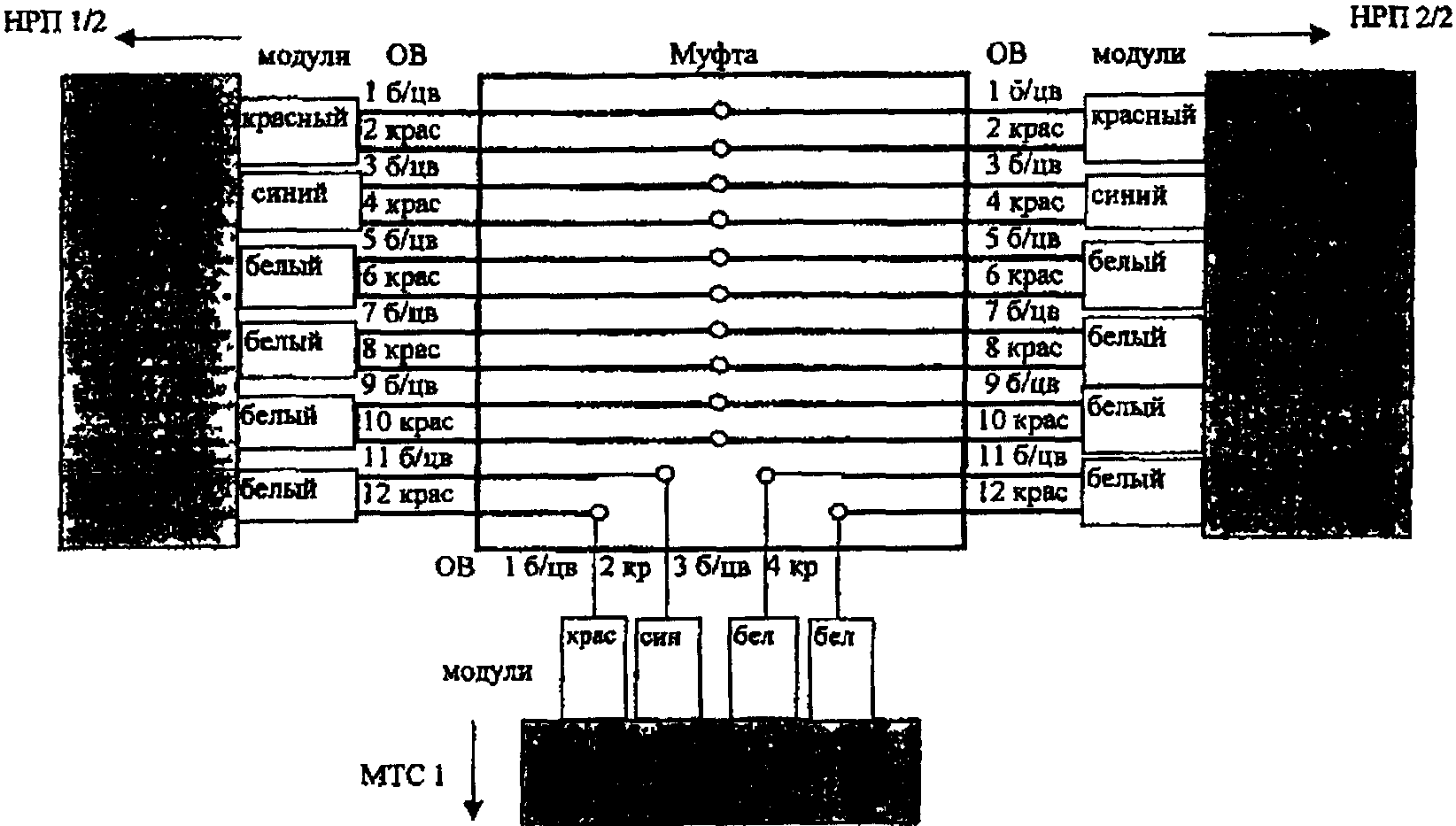

Схема распределения ОВ на кассете разветвительной муфты N...
┌────────────┬────────────┬────────────────┬───────────┬─────────┐
│ Составил: │(должность) │ (Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴────────────────┴───────────┴─────────┘
(индекс)
ВОЛП ______________
Участок ___________
Схема расшивки кабеля на оптических стойках в пунктах
Объект ТрП 1 Шнур Шнур Объект НРП 1/1
Стойка 1 соед. Кассета Оптический кабель (ОК) Кассета соед. Стойка А
┌─────────────┬──┐ ┌──┬───────┬──────┐ ┌──────┬───────┬──┐ ┌──┬─────────────┐
│Наименование │N │ │N │Цвет ОВ│ Цвет │ │ Цвет │Цвет ОВ│N │ │N │Наименование │
│цепей, адреса│ │ ┌─────┐ │ОВ│ │модуля│ │модуля│ │ОВ│ ┌─────┐ │ │цепей, адреса│
├─────────────┼──┤ │ │ ├──┼───────┼──────┤ ├──────┼───────┼──┤ │ │ ├──┼─────────────┤
│ │1 ├─────┼──о──┼─────┤1 │красный│ │ │ │красный│1 ├─────┼──о──┼─────┤1 │ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │2 ├─────┼──о──┼─────┤2 │зеленый│синий │ │синий │зеленый│2 ├─────┼──о──┼─────┤2 │ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │3 ├─────┼──о──┼─────┤3 │голубой│ │ │ │голубой│3 ├─────┼──о──┼─────┤3 │ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │4 ├─────┼──о──┼─────┤4 │желтый │ │ │ │желтый │4 ├─────┼──о──┼─────┤4 │ │
├─────────────┼──┤ │ │ ├──┼───────┼──────┤ ├──────┼───────┼──┤ │ │ ├──┼─────────────┤
│ │5 ├─────┼──о──┼─────┤5 │красный│ │ │ │красный│5 ├─────┼──о──┼─────┤5 │ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │6 ├─────┼──о──┼─────┤6 │зеленый│желтый│ │желтый│зеленый│6 ├─────┼──о──┼─────┤6 │ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │7 ├─────┼──о──┼─────┤7 │голубой│ │ │ │голубой│7 ├─────┼──о──┼─────┤7 │ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │8 ├─────┼──о──┼─────┤8 │желтый │ │ │ │желтый │8 ├─────┼──о──┼─────┤8 │ │
├─────────────┼──┤ │ │ ├──┼───────┼──────┼─────┼──────┼───────┼──┤ │ │ ├──┼─────────────┤
│ │9 ├─────┼──о──┼─────┤9 │красный│ │ │ │красный│9 ├─────┼──о──┼─────┤9 │ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │10├─────┼──о──┼─────┤10│зеленый│белый │ │белый │зеленый│10├─────┼──о──┼─────┤10│ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │11├─────┼──о──┼─────┤11│голубой│ │ │ │голубой│11├─────┼──о──┼─────┤11│ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │12├─────┼──о──┼─────┤12│желтый │ │ │ │желтый │12├─────┼──о──┼─────┤12│ │
├─────────────┼──┤ │ │ ├──┼───────┼──────┤ ├──────┼───────┼──┤ │ │ ├──┼─────────────┤
│ │13├─────┼──о──┼─────┤13│красный│ │ │ │красный│13├─────┼──о──┼─────┤13│ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │14├─────┼──о──┼─────┤14│зеленый│белый │ │белый │зеленый│14├─────┼──о──┼─────┤14│ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │15├─────┼──о──┼─────┤15│голубой│ │ │ │голубой│15├─────┼──о──┼─────┤15│ │
├─────────────┼──┤ │ │ ├──┼───────┤ │ │ ├───────┼──┤ │ │ ├──┼─────────────┤
│ │16├─────┼──о──┼─────┤16│желтый │ │ │ │желтый │16├─────┼──о──┼─────┤16│ │
└─────────────┴──┘ │ │ └──┴───────┴──────┘ └──────┴───────┴──┘ │ │ └──┴─────────────┘
└─────┘ └─────┘
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
(индекс)
ВОЛП ______________
Участок ___________
Схема расшивки кабеля на оптических стойках на участке
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
(индекс)
ВОЛП ______________
Объект: _________

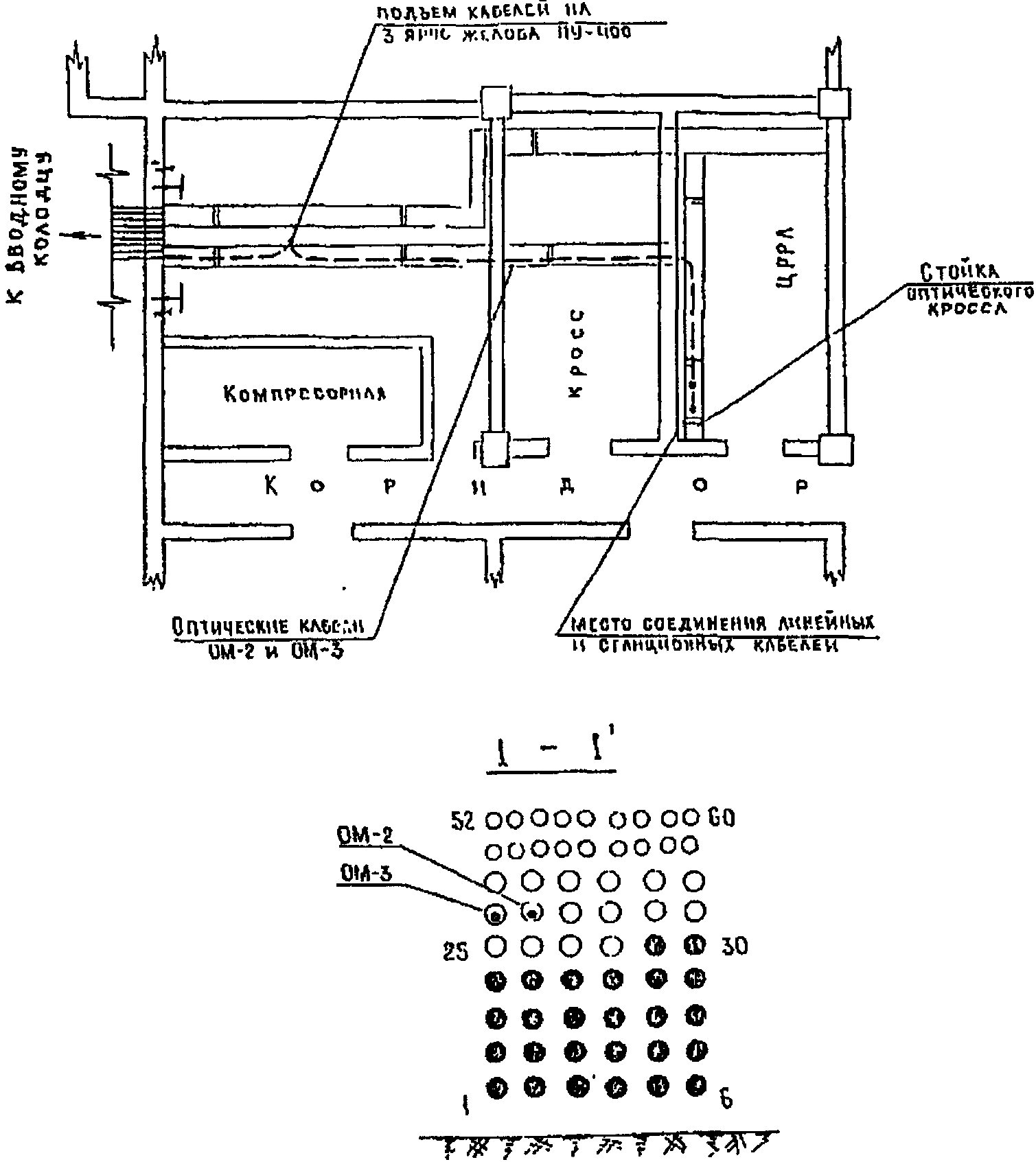

План ввода кабелей в ОП - .....
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
(индекс)
ВОЛП ______________
Объект: ___________
Схема заземления бронепокровов ВОК в шахте ОП...
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
(индекс)
ВОЛП ______________
Объект: ___________

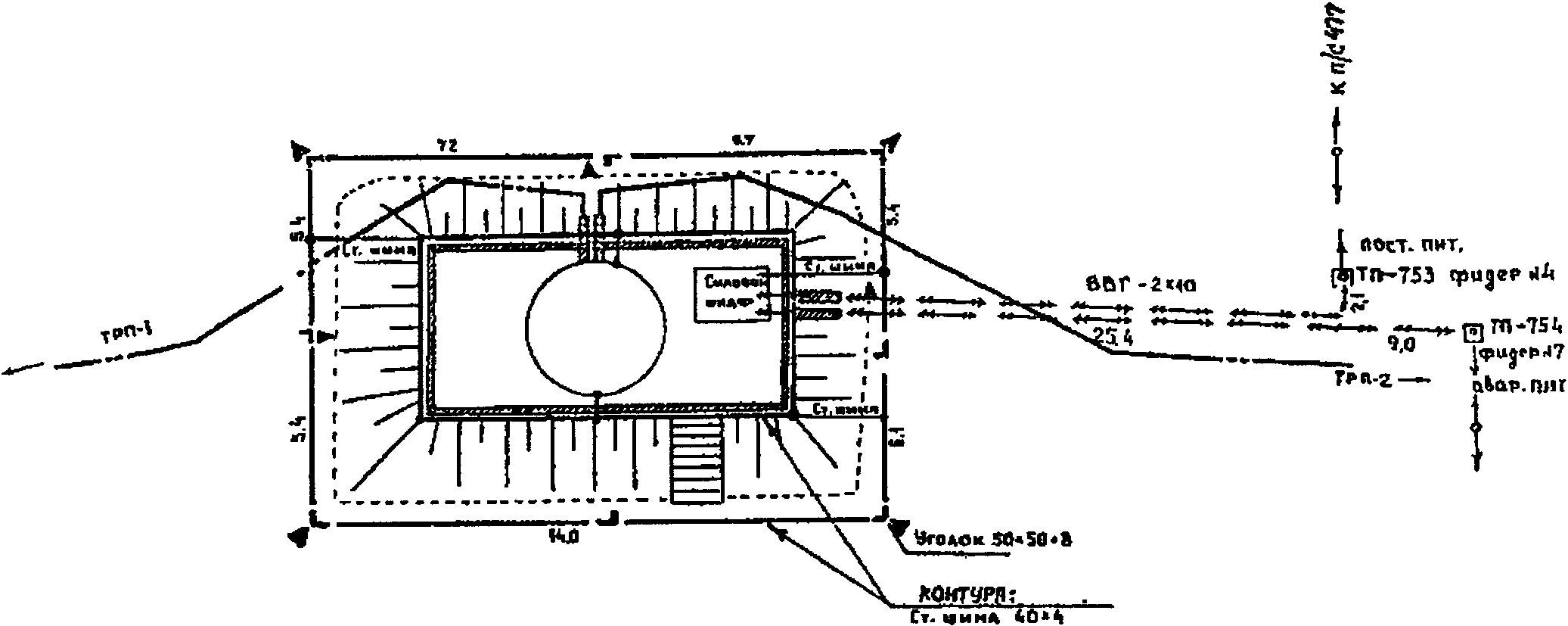

План ввода кабелей в НРП - ... с привязкой контуров
заземлений
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
(индекс)
ВОЛП ______________
Объект: ___________

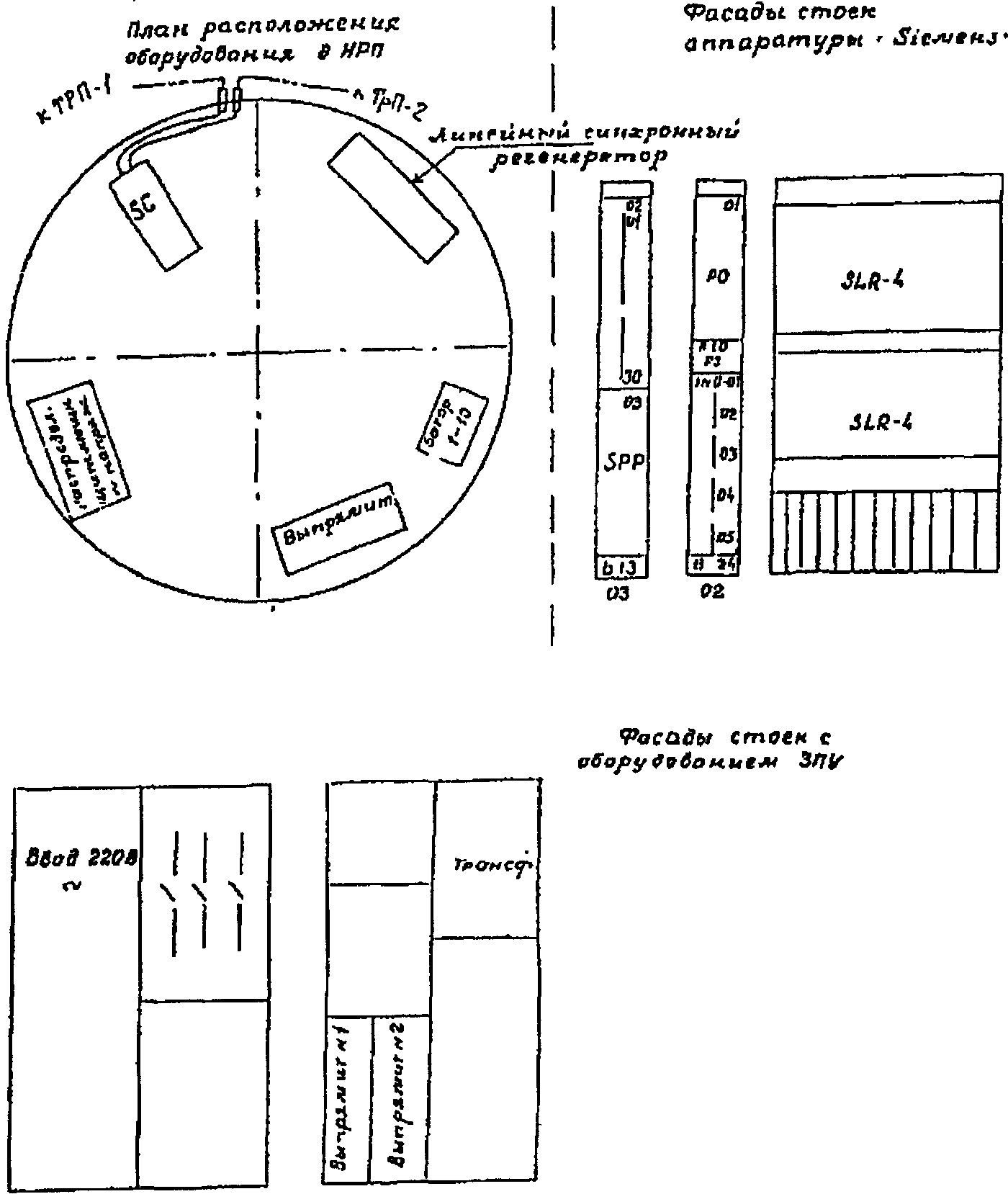

План размещения оборудования и стоек в НРП...
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1

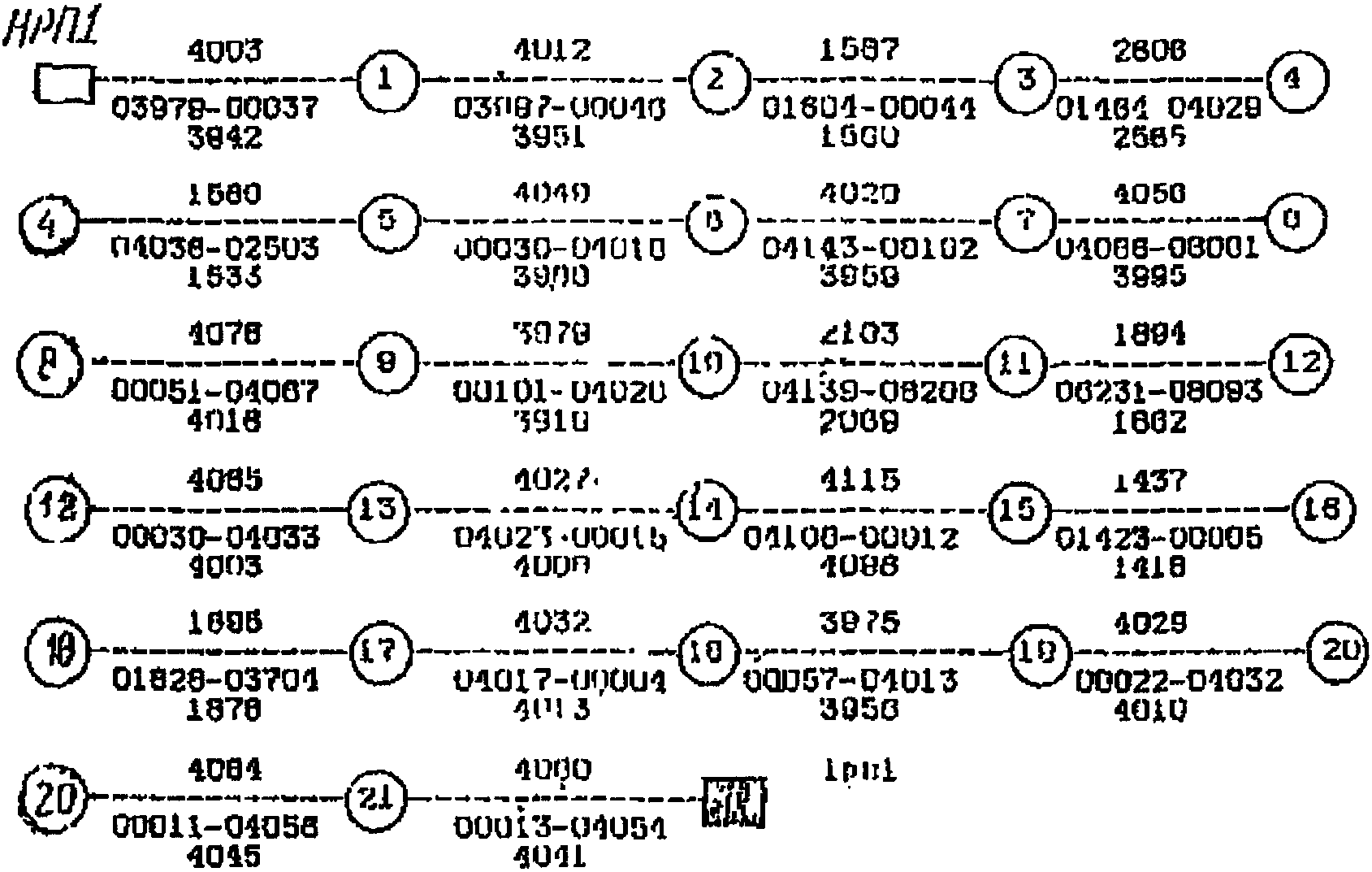

Монтажная схема участка регенерации
На схеме указывается:

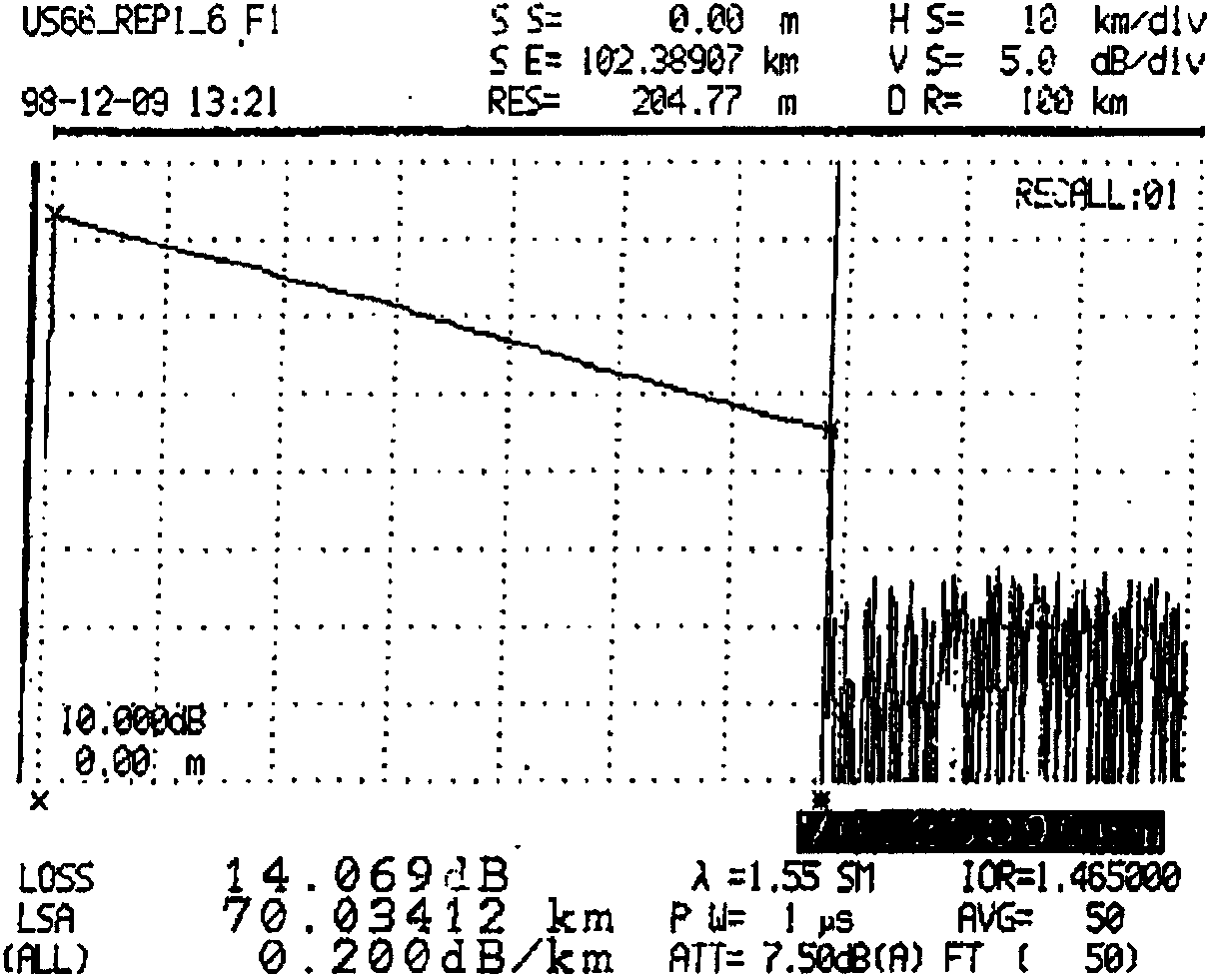

а) цифры сверху - оптические длины, измеренные рефлектометром по ОВ;
б) цифры снизу - ближайшие к муфтам метки на концах строительных длин и
расчетное расстояние между муфтами в метрах.
Измерительное оборудование ............ (наименование, тип, зав. номер)
...........................................................................
От п. 1 до муфты номер 13 проложен кабель типа 4 (20 волокон).
От муфты номер 13 до Трп1 проложен кабель типа 2 (20 волокон).

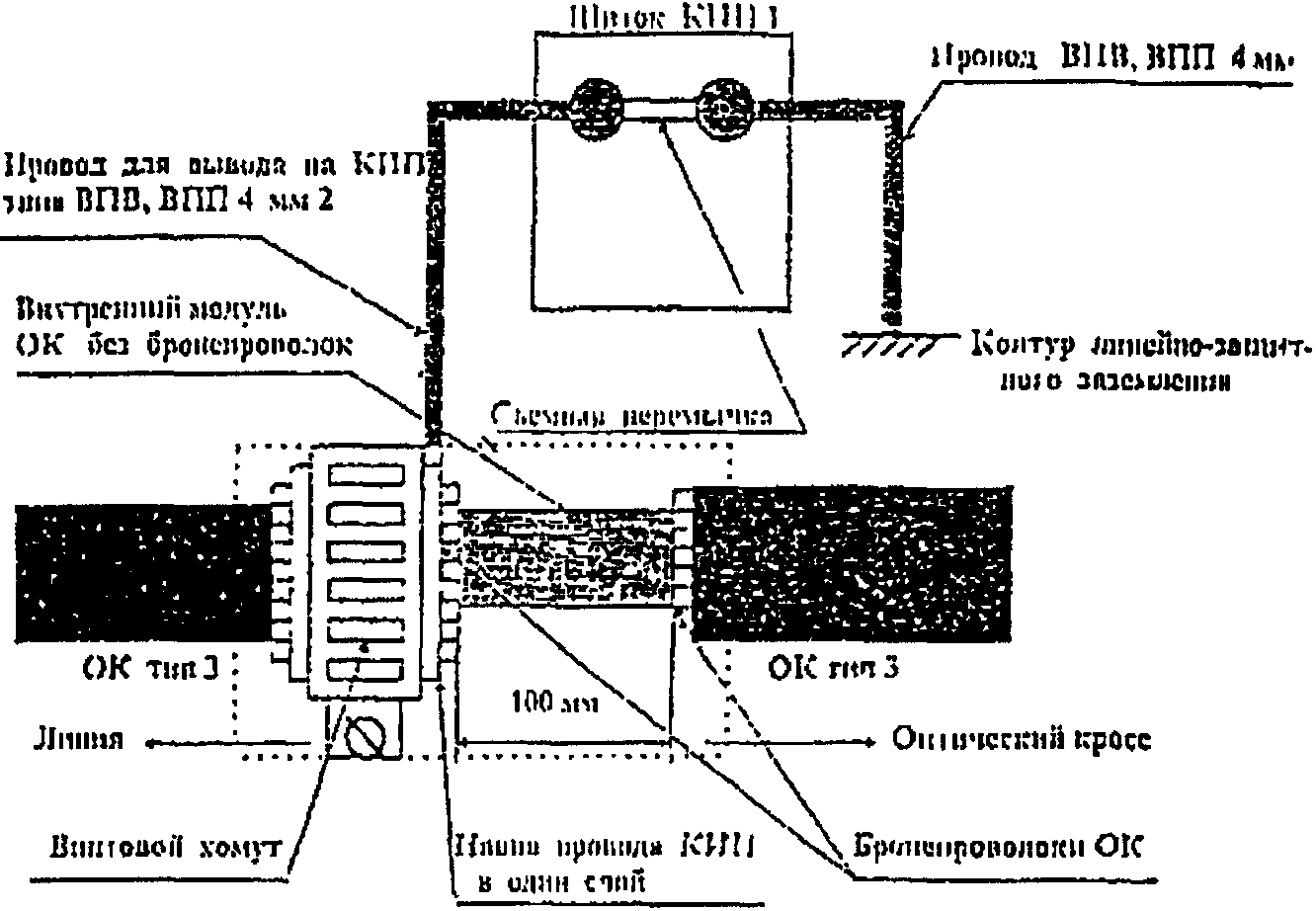

Муфты номер 13, 14, 15, 16, 17, 18, 19 смонтированы с выводом КИП.
┌──────────────────────────┬─────────┬──────────────┬───────┬────┐
│ Подписали │Должность│ Фамилия И.О. │Подпись│Дата│
├──────────────────────────┼─────────┼──────────────┼───────┼────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├─────────┼──────────────┼───────┼────┤
│ │ │ │ │ │
├──────────────────────────┼─────────┼──────────────┼───────┼────┤
│Представители технадзора │ │ │ │ │
│Отделения N 7 ├─────────┼──────────────┼───────┼────┤
│ │ │ │ │ │
└──────────────────────────┴─────────┴──────────────┴───────┴────┘
(индекс)
ВОЛП ______________
Участок .... - ....
Ведомость проложенных строительных длин ВОК
Строительно-монтажная организация .....................................
Завод - изготовитель кабеля ...........................................
Марка проложенного кабеля:
1) от НРП1 до М13 (тип - 4) ................ (марка) ..................
2)от М13 до ТРП1 (тип - 2) .................. (марка) .................
┌────────┬───────┬──────────┬─────────┬──────────┬──────────┬─────────┬───┐
│ Номер │Номер │ Номера │Длина ка-│Длина ка- │Остаток │ Дата │Тип│
│барабана│строи- │ смежных │беля по- │беля про- │кабеля │прокладки│ВОК│
│ │тельной│ муфт │лученная │ложенная │после про-│ │ │
│ │длины │ │(м) │(м) │кладки (м)│ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┼───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │ │
├────────┴───────┼──────────┼─────────┼──────────┼──────────┼─────────┼───┤
│ │ │ │ │ │ │ │
└────────────────┴──────────┴─────────┴──────────┴──────────┴─────────┴───┘
┌──────────────────────────────┬───────────┬──────────────┬─────────┬─────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │Дата │
├──────────────────────────────┼───────────┼──────────────┼─────────┼─────┤
│Представители строительно- │ │ │ │ │
│монтажной организации ├───────────┼──────────────┼─────────┼─────┤
│ │ │ │ │ │
├──────────────────────────────┼───────────┼──────────────┼─────────┼─────┤
│Представители технадзора │ │ │ │ │
│ ├───────────┼──────────────┼─────────┼─────┤
│ │ │ │ │ │
└──────────────────────────────┴───────────┴──────────────┴─────────┴─────┘
ВОЛП ______________
Участок НРП1 - ТРП1

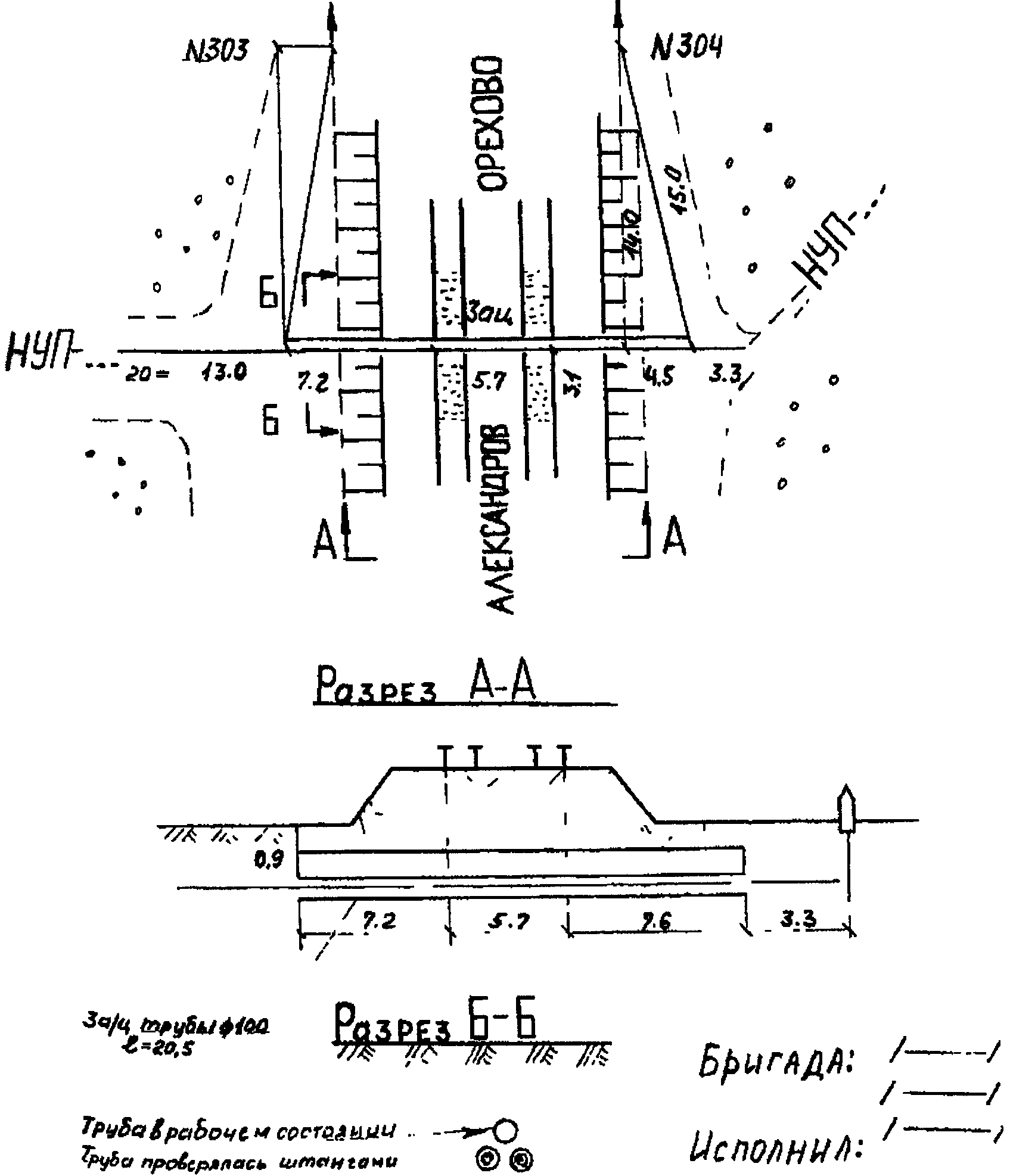

Рабочие чертежи
(индекс)
ВОЛП ______________
Участок ___________
Картограмма глубины залегания кабеля
и сигнально-предупредительной ленты
┌──────────────────────────────┬───────────┬──────────────┬─────────┬─────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │Дата │
├──────────────────────────────┼───────────┼──────────────┼─────────┼─────┤
│Представители строительно- │ │ │ │ │
│монтажной организации ├───────────┼──────────────┼─────────┼─────┤
│ │ │ │ │ │
├──────────────────────────────┼───────────┼──────────────┼─────────┼─────┤
│Представители технадзора │ │ │ │ │
│ ├───────────┼──────────────┼─────────┼─────┤
│ │ │ │ │ │
└──────────────────────────────┴───────────┴──────────────┴─────────┴─────┘
ВОЛП ______________
Паспорт трассы электрический. Опись документов
┌──┬────────────────────────────────┬──────┬───────┬──────────────────────┐
│ │ Наименование документа │Кол-во│Номера │ Примечания │
│ │ │листов│страниц│ │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│2 │Титульный лист электрического │ │ │ │
│ │паспорта трассы. │ │ │ │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│3 │Технические данные и особенности│ │ │С эскизом поперечного │
│ │конструкции проложенного ВОК. │ │ │сечения. │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│4 │Схема размещения на магистрали │ │ │ │
│ │строительных длин кабеля │ │ │ │
│ │и смонтированных муфт. │ │ │ │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│5 │Протоколы монтажа муфт. │ │ │ │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│6 │Протоколы монтажа оптических │ │ │Затухание │
│ │кроссов. │ │ │на сростках ОВ │
│ │ │ │ │оценивается только │
│ │ │ │ │по сварочному │
│ │ │ │ │устройству. │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│7 │Рефлектограммы двусторонних │ │ │Представляются │
│ │измерений затухания ОВ │ │ │в ксерокопиях │
│ │на смонтированных участках │ │ │на отдельных листах. │
│ │регенерации. │ │ │ │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│8 │Протоколы измерений затухания ОВ│ │ │Измерения производятся│
│ │смонтированного кабеля на │ │ │оптическим генератором│
│ │участках регенерации. │ │ │и приемником │
│ │ │ │ │или рефлектометром. │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│9 │Протоколы измерения │ │ │ │
│ │сопротивления изоляции внешней │ │ │ │
│ │полиэтиленовой оболочки ВОК │ │ │ │
│ │(бронепокровы - "земля") │ │ │ │
│ │на смонтированных участках │ │ │ │
│ │регенерации. │ │ │ │
├──┼────────────────────────────────┼──────┼───────┼──────────────────────┤
│10│Протоколы измерения переходного │ │ │ │
│ │сопротивления грозозащитных │ │ │ │
│ │тросов по отношению к "земле". │ │ │ │
└──┴────────────────────────────────┴──────┴───────┴──────────────────────┘
┌────────────┬────────────────────┬───────────────┬──────────┬────────────┐
│ Составил: │ (должность) │(Фамилия И.О.) │(подпись) │ (дата) │
└────────────┴────────────────────┴───────────────┴──────────┴────────────┘
ВОЛП ______________
Строительно-монтажная организация-генподрядчик: _______________________
ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ
магистральной (внутризоновой) кабельной линии связи
на участке ОП "А" - ОП "Б"
─────────────
(индекс)
магистрали ────────────
Марка кабеля - __________________________________________
Длина трассы - __________________________________________ км.
Длина кабеля (всего) __________________________________ км; в том числе
в грунте ________________________________________________ км;
в канализации ___________________________________________ км;
под водой _______________________________________________ км.
Год прокладки кабеля - __________________________________
(дата)
Паспорт составлен - ──────────
Ответственный представитель генподрядчика:
(должность) (подпись) (Ф.И.О.)
───────────────────────── ────────────────── ──────────────────────
Ответственный исполнитель:
(должность) (подпись) (Ф.И.О.)
───────────────────────── ────────────────── ──────────────────────
(номер заказа)
Объект: ______________
(наименование организации)
Подрядчик: ____________________________
(индекс)
ВОЛП ______________
Технические данные и особенности конструкции
проложенного ВОК
Волоконно-оптический кабель ДПС производства
ЗАО "Севкабель-Оптик"
Эскиз поперечного сечения кабеля
Рекомендуемые условия прокладки
В грунтах всех групп при прокладке в открытую траншею
В кабельной канализации, трубах, коллекторах при наличии особо высоких
требований по механической устойчивости
Основные параметры и особенности конструкции
Оптическая скрутка 6-элементная с центральным силовым элементом (ЦОЭ)
диаметром 2 мм
Коэффициент затихания, менее:
- 0,25 дБ/км на длине волны 1,55 мкм
- 0,4 дБ/км на длине волны 1,3 мкм (для одномодовых волокон)
- 0,7 дБ/км на длине волны 1,3 мкм (для многомодовых волокон)
Растягивающее усилие - 7 кН
Температурный диапазон - -40 °C - 50 °C
Вес, не более - 650 кг/км
Внешний диаметр - 16 мм
Соотношение оптических модулей и корделей в скрутке в зависимости от
количества оптических волокон
Максимальное количество оптических волокон - 36
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
(индекс)
ВОЛП ────────
Участок регенерации НРП... - НРП...
Схема размещения строительных длин кабеля
и смонтированных муфт на участке регенерации
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
|
Номер формы дан в соответствии с официальным текстом документа.
|
(индекс)
ВОЛП ────────
Участок регенерации ОП-1 - НРП-1/1
Протокол монтажа муфты N ____
Строительно-монтажная организация _____________________________________
Сварочное устройство (тип, зав. N) ____________________________________
Рефлектометр (тип, зав. N) ____________________________________________
Установочные параметры рефлектометра: показатель преломления _________;
длина волны - _______; длительность импульса - ______; диапазон - _____
Оптическое расстояние до смежной муфты N _______ составляет ______ м.
┌────┬──────────────────────────────┬─────────────────────────┬───────────┐
│N ОВ│ Затухание на сростках по │Затухание на сростках по │Примечание │
│ │ сварочному устройству │ рефлектометру │ │
│ ├───────┬───────┬───────┬──────┼────────┬────────┬───────┤ │
│ │ 1 │ 2 │ 3 │ 4 │ А-В │ В-А │Среднее│ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│1 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│2 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│3 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│4 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│5 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│6 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│7 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│8 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│9 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│10 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│11 │ │ │ │ │ │ │ │ │
├────┼───────┼───────┼───────┼──────┼────────┼────────┼───────┼───────────┤
│12 │ │ │ │ │ │ │ │ │
└────┴───────┴───────┴───────┴──────┴────────┴────────┴───────┴───────────┘
Метровые MCIKII на оболочке ОК
┌───────────────────────────┬─────────┬─────────────┬──────────┬──────────┐
│ Подписали │Должность│Фамилия И.О. │ Подпись │ Дата │
├───────────────────────────┼─────────┼─────────────┼──────────┼──────────┤
│Представители строительно- │ │ │ │ │
│монтажной организации ├─────────┼─────────────┼──────────┼──────────┤
│ │ │ │ │ │
├───────────────────────────┼─────────┼─────────────┼──────────┼──────────┤
│Представители технадзора │ │ │ │ │
│ ├─────────┼─────────────┼──────────┼──────────┤
│ │ │ │ │ │
└───────────────────────────┴─────────┴─────────────┴──────────┴──────────┘
(индекс)
ВОЛП ────────
Участок регенерации ОП1 - НРП1/1
Объект НРП1/1
Протокол монтажа оптического кросса
Строительно-монтажная организация _____________________________________
Наименование (номер) кросса ___________________________________________
Сварочное устройство (тип, N) _________________________________________
┌──┬────┬─────────────────────────────────────────────────────────────────┐
│N │Цвет│ Затухание на сростках по сварочному устройству (дБ) │
│ОВ│ ОВ ├────────────────┬───────────────┬───────────────┬────────────────┤
│ │ │1-е сращивание │2-е сращивание │3-е сращивание │ 4-е сращивание │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│1 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│2 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│3 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│4 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│5 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│6 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│7 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│8 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│9 │ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│10│ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│11│ │ │ │ │ │
├──┼────┼────────────────┼───────────────┼───────────────┼────────────────┤
│12│ │ │ │ │ │
└──┴────┴────────────────┴───────────────┴───────────────┴────────────────┘
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ────────
Участок регенерации ОП1 - НРП1/1
Рефлектограмма
ОВ N ___ (цвет) на смонтированном участке регенерации
Строительно-монтажная организация _____________________________________
Рефлектометр (тип, зав. N) ____________________________________________
Направление А-Б
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ______________
Участок регенерации: _______
ПРОТОКОЛ
измерения затухания ОБ смонтированного кабеля
на участке регенерации
Строительно-монтажная организация _____________________________________
Рефлектометр (марка и зав. номер) _____________________________________
Установочные параметры: диапазон - ___________; длина волны - ________;
показатель преломления _____________; длительность импульса - ________;
┌────┬────┬──────────────────────┬───────────────────────┬────────────────┐
│N ОВ│Цвет│Затухание суммарное на│ Затухание │Оптическая длина│
│ │ │ участке (дБ) │ километрическое │ ОВ (км) │
│ │ │ │ (дБ/км) │ │
│ │ ├───────────┬──────────┼───────────┬───────────┼────────────────┤
│ │ │ А-Б │ Б-А │ А-Б │ Б-А │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│1 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│2 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│3 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│4 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│5 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│6 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│7 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│8 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│9 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│10 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│11 │ │ │ │ │ │ │
├────┼────┼───────────┼──────────┼───────────┼───────────┼────────────────┤
│12 │ │ │ │ │ │ │
└────┴────┴───────────┴──────────┴───────────┴───────────┴────────────────┘
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ______________
Участок регенерации: ________
Протокол
измерения сопротивления изоляции внешней полиэтиленовой
оболочки ВОК (бронепокровы - "земля") на смонтированном
участке регенерации
Строительно-монтажная организация _____________________________________
Измерительное оборудование ____________________________________________
┌────┬────────────────┬────────────────┬────────────────┬─────────────────┐
│ N │ Участок ВОЛП │Физическая длина│ Сопротивление │ Километрическое │
│п/п │ │ ВОК на участке │изоляции шланга │ сопр. изоляции │
│ │ │ (км) │ (кОм) │ шланга (кОм) │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
├────┼────────────────┼────────────────┼────────────────┼─────────────────┤
│ │ │ │ │ │
└────┴────────────────┴────────────────┴────────────────┴─────────────────┘
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ______________
Участок регенерации _______ - ________
Протокол
измерения переходного сопротивления
грозозащитных тросов по отношению к "земле"
Строительно-монтажная организация _____________________________________
Измерительное оборудование ____________________________________________
┌───┬────────────────┬────────────────┬────────────────┬──────────────────┐
│ N │ Участок ВОЛП │Физическая длина│ Сопротивление │ Переходное │
│п/п│ │ грозозащитного │ заземления (Ом)│сопротивление (Ом)│
│ │ │ троса (км) │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
├───┼────────────────┼────────────────┼────────────────┼──────────────────┤
│ │ │ │ │ │
└───┴────────────────┴────────────────┴────────────────┴──────────────────┘
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
ВОЛП ______________
Рабочая документация. Опись документов
┌──┬───────────────────────────────────────────┬───────┬───────┬──────────┐
│ │ Наименование документа │Кол-во │Номера │Примечания│
│ │ │листов │страниц│ │
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│2 │Титульный лист рабочей документации. │ │ │ │
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│3 │Заводские паспорта строительных длин ВОК. │ │ │ │
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│4 │Протоколы входного контроля строительных │ │ │На │
│ │длин ВОК. │ │ │кабельных │
│ │ │ │ │барабанах.│
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│5 │Отчет по прокладке кабеля. │ │ │ │
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│6 │Протоколы измерения затухания строительных │ │ │ │
│ │длин кабеля после прокладки. │ │ │ │
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│7 │Заводские паспорта оконечного оборудования.│ │ │ │
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│8 │Акты на скрытые работы. │ │ │ │
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│9 │Перечень внесенных изменений, отступлений │ │ │ │
│ │от проектных решений и согласования к ним. │ │ │ │
├──┼───────────────────────────────────────────┼───────┼───────┼──────────┤
│10│Справки и реестр от землепользователей, │ │ │ │
│ │лесхозов, комитетов по охране природы, │ │ │ │
│ │госсанэпидемнадзора и других инстанций │ │ │ │
│ │о выполнении их требований. │ │ │ │
└──┴───────────────────────────────────────────┴───────┴───────┴──────────┘
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
ВОЛП ______________
Строительно-монтажная организация-генподрядчик ___________________
РАБОЧАЯ ДОКУМЕНТАЦИЯ
магистральной (внутризоновой) кабельной линии связи
на участке ______ - ________ "Б"
(индекс)
магистрали ──────────
Марка кабеля - __________________________________________
Длина трассы - __________________________________________ км.
Длина кабеля (всего) __________________________________ км; в том числе
в грунте ________________________________________________ км;
в канализации ___________________________________________ км;
под водой _______________________________________________ км.
Год прокладки кабеля - __________________________________
(дата)
паспорт составлен - ────────────────────────
Ответственный представитель генподрядчика:
(должность) (подпись) (Ф.И.О.)
───────────────────────── ────────────────── ──────────────────────
Ответственный исполнитель:
(должность) (подпись) (Ф.И.О.)
───────────────────────── ────────────────── ──────────────────────
(номер заказа)
Объект: ───────────────────
(наименование организации)
Подрядчик: ────────────────────────────
(индекс)
ВОЛП __________________
Участок ОП-1 - ТрП-1
Протокол N...
входного контроля строительной длины ВОК
Марка кабеля ______________________ Тип кабеля ________________________
Кабельный барабан N _____________________ Кабель N ____________________
Физическая длина кабеля на барабане ______________________ метров
Измерительное оборудование: ___ (тип, марка рефлектометра, зав. N) ____
Установочные данные: длина волны - ____; показатель преломления - _____
┌────┬───────────┬───────────┬───────────────────────────┬────────────────┐
│N ОВ│Цвет модуля│ Цвет ОВ │ Коэфф. затухания (дБ/км) │Оптическая длина│
│ │ │ ├─────────────┬─────────────┤ (м) │
│ │ │ │ А-Б │ Б-А │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│1 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│2 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│3 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│4 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│5 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│6 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│7 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│8 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│9 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│10 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│11 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│12 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│13 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│14 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│15 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│16 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│17 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│18 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│19 │ │ │ │ │ │
├────┼───────────┼───────────┼─────────────┼─────────────┼────────────────┤
│20 │ │ │ │ │ │
└────┴───────────┴───────────┴─────────────┴─────────────┴────────────────┘
Средняя оптическая длина кабеля по ОВ __________ м
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Отчет по прокладке кабеля
Строительно-монтажная организация _____________________________________
Завод-изготовитель кабеля _____________________________________________
Марка проложенного кабеля:
1) от НРП-1 до М13 (тип - 4)............... (марка) ...................
2) от М13 до ТРП1 (тип - 2)............. (марка) ......................
┌─────┬───────┬───────┬────────────┬────────────┬─────────────┬───────┬───┐
│Номер│Номер │Номера │Длина кабеля│Длина кабеля│ Остаток │Дата │Тип│
│бара-│строи- │смежных│ полученная │проложенная │кабеля после │про- │ВОК│
│бана │тельной│ муфт │ (м) │ (м) │ прокладки │кладки │ │
│ │длины │ │ │ │ (м) │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
├─────┼───────┼───────┼────────────┼────────────┼─────────────┼───────┼───┤
│ │ │ │ │ │ │ │ │
└─────┴───────┴───────┴────────────┴────────────┴─────────────┴───────┴───┘
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Протокол
измерения затухания ОВ строительной длины
кабеля после прокладки
Строительно-монтажная организация _____________________________________
Кабель проложен между муфтами N ____________ и N ______________________
Марка кабеля ____________________ Тип кабеля __________________________
Кабельный барабан N ________________ Кабель N _________________________
Физическая длина кабеля ____________________________________ метров
Измерительное оборудование: __ (тип, марка рефлектометра) __ Зав. N ___
Установочные данные: длина волны - _____; показатель преломления - ____
┌───┬────────────┬───────┬───────────────────────────┬────────────────────┐
│ N │Цвет модуля │Цвет ОВ│ Коэфф. затухания (дБ/км) │Оптическая длина (м)│
│ОВ │ │ ├─────────────┬─────────────┤ │
│ │ │ │ А-Б │ Б-А │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│1 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│2 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│3 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│4 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│5 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│6 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│7 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│8 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│9 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│10 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│11 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│12 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│13 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│14 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│15 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│16 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│17 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│18 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│19 │ │ │ │ │ │
├───┼────────────┼───────┼─────────────┼─────────────┼────────────────────┤
│20 │ │ │ │ │ │
└───┴────────────┴───────┴─────────────┴─────────────┴────────────────────┘
Примечание. Проверку ВОК после прокладки допускается производить с
одного конца кабеля.
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
ВОЛП ______________
Участок НРП1 - ТРП1
Заводской паспорт оконечного оборудования
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Участок трассы находится между населенными пунктами (пикетами) ________
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по прокладке кабелей связи
и защитных средств
Мы, нижеподписавшиеся, представитель технического надзора заказчика
_______________________________________________________________________
и представитель _______________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование выполненных работ по прокладке кабелей
и защитных проводов и установили:
1. Проложен кабель марки __________________________ производства завода
_______ от ________ до ______ протяженностью ______ км и марка ________
от ________ до _______ протяженностью ________ км, а всего _________ км
2. Способ прокладки ___________________________________________________
(кабелеукладчиком, вручную)
3. Глубина прокладки по проекту ______ м, фактически не менее ______ м.
4. Перекрытие концов на стыки строительных длин ______ м.
5. Выполнены переходы через грунтовые дороги ________ м.
───────────────────────────────────────────────────────────────────────
_______________________________________________________________________
(указать способ прокладки кабеля на переходе: кабелеукладчиком, вручную,
количество труб и т.п. по каждому переходу)
6. Выполнены переходы через малые реки и ручьи ________________________
_______________________________________________________________________
_______________________________________________________________________
7. Произведена защита кабеля кирпичом (железобетонными плитами)
на участке ________ общей протяженностью _______ м.
8. Выполнены работы по устройству постели (из привозного песка,
мягкого грунта) на участке ________ в объеме _________.
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Участок трассы находится между: _______________________________________
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по строительству кабельной канализации
Мы, нижеподписавшиеся, представитель технического надзора заказчика
_________________________________________________________________________
и представители _________________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование работ по прокладке (докладке) трубопроводов
кабельной канализации согласно рабочим чертежам
NN = __________ по ул. ___________ от колодца N = ____________
(дом N = ________) до колодца N = _______ (дом N = _____) и установили:
1. Общие данные
┌─────────┬────────┬───────────────────────────┬───────┬──────┬───────────┐
│ Участок │ Длина │ Характеристика труб │Коли- │Коли- │Примечание │
│ между │пролета,├────────┬──────┬───────────┤чество │чество│ │
│колодцами│ м │материал│длина,│внутренний │каналов│стыков│ │
│ NN = │ │ │ м │диаметр, мм│ │ │ │
├─────────┼────────┼────────┼──────┼───────────┼───────┼──────┼───────────┤
│ │ │ │ │ │ │ │ │
└─────────┴────────┴────────┴──────┴───────────┴───────┴──────┴───────────┘
2. Способ соединения стыков труб ______________________________________
Текст приведен в соответствии с официальным текстом документа.
3. Глубина заложения подойти блока ____________________________________
4. Промежутки между трубами засыпаны __________________________________
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Участок трассы находится: _____________________________________________
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по устройству кабельных переходов
на пересечении с автомобильной (или железной) дорогой
Мы, нижеподписавшиеся, представитель заказчика ________________________
и представитель подрядчика ______________________________________________
произвели освидетельствование работ по устройству переходов и установили:
1. Общие данные
┌─────────┬──────────┬──────────────────────────┬─────────────────┬───────┐
│ Место │Пересекае-│ Характеристика труб │Способ исполнения│Приме- │
│перехода,│мое ├──────┬─────┬─────┬───────┤ работ │чание │
│ номер │сооружение│мате- │диа- │длина│ число │ │ │
│ чертежа │ │риал │метр │ │каналов│ │ │
├─────────┼──────────┼──────┼─────┤ │ ├─────────────────┼───────┤
│ │ │ │ │ │ │ │ │
2. Проверка проходимости каналов ______________________________________
3. Покрытие труб битумной массой на пересечениях электрифицированных
дорог ___________________________________________________________________
4. Способ заделки стыков труб _________________________________________
5. Заделка концов труб ________________________________________________
6. Установка столбиков около конца труб _______________________________
7. Восстановление откосов, кюветов ____________________________________
───────────────────────────────────────────────────────────────────────
8. ____________________________________________________________________
9. ____________________________________________________________________
Работы выполнены в соответствии с рабочей документацией проекта
и действующими правилами ________________________________________________
Оценка выполненных работ (_____________________)
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
Кабельный переход через ж.д. на участке
НУП-N ____ ____ НУП-N ____ км + ____ м
(индекс)
ВОЛП ───────
Участок НРП1 - ТРП1
Объект - НРП1
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по строительству НРП
Мы, нижеподписавшиеся, представитель технического надзора заказчика
и представитель _______________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование выполненных работ по строительству
НРП N = _____ на участке трассы и установили:
1. Место установки НРП соответствует рабочим чертежам проекта _________
2. Основание под цистерну (контейнер, корпус) выполнено из ____________
3. Анкеровка цистерны выполнена посредством анкеров и тяжей из ________
4. Гидроизоляция (противокоррозионное покрытие) повреждений не имеет.
5. Анкеры, тяжи, хомуты, закладные детали защищены от коррозии ________
_______________________________________________________________________
(указать способы)
6. ____________________________________________________________________
7. ____________________________________________________________________
8. ____________________________________________________________________
Все работы выполнены в соответствии с рабочей документацией и
действующими правилами.
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ────────
Участок НРП1 - ТРП1
Объект - НРП1
Строительно-монтажная организация _____________________________________
Акт
на скрытые работы по устройству заземлений
Мы, нижеподписавшиеся, представитель технического надзора заказчика
___________________________________________________________________________
и представитель _________________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование выполненных работ по устройству
заземлений и установили:
1. Общие данные
┌───┬───────────────────────────────────┬─────────────────────────────────┐
│ N │ Характеристика │ Назначение заземления │
│пп │ ├───────┬────────┬────────────────┤
│ │ │рабочее│защитное│линейно-защитное│
├───┼───────────────────────────────────┼───────┼────────┼────────────────┤
│ 1 │ 2 │ 3 │ 4 │ 5 │
├───┼───────────────────────────────────┼───────┼────────┼────────────────┤
│1 │Материал электродов │ │ │ │
│2 │Количество электродов, шт. │ │ │ │
│3 │Длина электродов, м │ │ │ │
│4 │Материал шин │ │ │ │
│5 │Длина шин, м │ │ │ │
│6 │Марки соединительного кабеля │ │ │ │
│ │(провода) │ │ │ │
│7 │Длина соединительного кабеля, м │ │ │ │
│8 │Глубина забивки электродов, м │ │ │ │
│9 │Глубина прокладки шин, м │ │ │ │
│10 │Способ соединения электродов │ │ │ │
│11 │Дата устройства заземления │ │ │ │
└───┴───────────────────────────────────┴───────┴────────┴────────────────┘
┌──────────────────────────┬───────────┬──────────────┬───────────┬───────┐
│ Подписали │ Должность │ Фамилия И.О. │ Подпись │ Дата │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители строительно-│ │ │ │ │
│монтажной организации ├───────────┼──────────────┼───────────┼───────┤
│ │ │ │ │ │
├──────────────────────────┼───────────┼──────────────┼───────────┼───────┤
│Представители технадзора │ │ │ │ │
└──────────────────────────┴───────────┴──────────────┴───────────┴───────┘
(индекс)
ВОЛП ______________
Участок НРП1 - ТРП1
Объект - НРП1
Строительно-монтажная организация _____________________________________
Перечень
внесенных в проект изменений, отступлений
от проектных решений и согласований к ним
┌─────────┬──────────────┬───────────────────────┬─────────────┬──────────┐
│ Дата │ Причина │Регенерационный участок│Подпись лица,│ │
│внесения │ изменения │ и номера планшетов, │ внесшего │ │
│изменения│ проектного │ на которых имеются │ изменения │ │
│ │ решения │ изменения │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
├─────────┼──────────────┼───────────────────────┼─────────────┼──────────┤
│ │ │ │ │ │
└─────────┴──────────────┴───────────────────────┴─────────────┴──────────┘
Примечание. В настоящем документе регистрируются лишь те изменения,
которые произошли на кабеле, например: вставки, выноски, бандажи и т.д. с
данными о ликвидации ненужных листов.
┌────────────┬────────────┬───────────────┬────────────┬─────────┐
│ Составил: │(должность) │(Фамилия И.О.) │ (подпись) │ (дата) │
└────────────┴────────────┴───────────────┴────────────┴─────────┘
(индекс)
ВОЛП ────────
Участок НРП1 - ТРП1
Справка о принятии на учет инженерных коммуникаций
Трасса кабеля ......... (наименование, месторасположение) .............
по проекту, разработанному ........... (название организации) ...........
(заказ N ...), и зарегистрированному в отделе по делам строительства
и архитектуры, проверена по данным чертежей исполнительной документации.
Замечания: ............................................................
.......................................................................
.......................................................................
.......................................................................
"Трасса кабеля принята на учет"
Начальник производственной группы отдела
по делам строительства и архитектуры
(наименование органа местной власти)....
.............. (подпись) ...............
............ (Фамилия И.О.) ............
............... (Дата) .................
