Приказ Росгвардии от 22.10.2018 N 464
(ред. от 12.10.2021)
"Об утверждении Требований к оборудованию и эксплуатации учебных центров (войсковых стрельбищ) войск национальной гвардии Российской Федерации и Руководства по организации деятельности учебных центров (войсковых стрельбищ) войск национальной гвардии Российской Федерации"
Приказ Росгвардии от 22.10.2018 N 464
(ред. от 12.10.2021)
"Об утверждении Требований к оборудованию и эксплуатации учебных центров (войсковых стрельбищ) войск национальной гвардии Российской Федерации и Руководства по организации деятельности учебных центров (войсковых стрельбищ) войск национальной гвардии Российской Федерации"
Содержание
РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИКАЗ
от 22 октября 2018 г. N 464
ОБ УТВЕРЖДЕНИИ ТРЕБОВАНИЙ К ОБОРУДОВАНИЮ И ЭКСПЛУАТАЦИИ
УЧЕБНЫХ ЦЕНТРОВ (ВОЙСКОВЫХ СТРЕЛЬБИЩ) ВОЙСК НАЦИОНАЛЬНОЙ
ГВАРДИИ РОССИЙСКОЙ ФЕДЕРАЦИИ И РУКОВОДСТВА ПО ОРГАНИЗАЦИИ
ДЕЯТЕЛЬНОСТИ УЧЕБНЫХ ЦЕНТРОВ (ВОЙСКОВЫХ СТРЕЛЬБИЩ) ВОЙСК
НАЦИОНАЛЬНОЙ ГВАРДИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Список изменяющих документов (в ред. Приказов Росгвардии от 16.06.2020 N 168, от 12.10.2021 N 367) |
В целях установления единых правил оборудования, содержания и эксплуатации учебных центров (войсковых стрельбищ), организации и проведения занятий по боевой, профессиональной служебной и физической подготовке в учебных центрах (на войсковых стрельбищах), а также обеспечения выполнения требований безопасности, технического обслуживания и ремонта полигонного оборудования, ведения документации, находящейся на учебных объектах учебного центра (войскового стрельбища) войск национальной гвардии Российской Федерации, приказываю:
1. Утвердить и ввести в действие с 1 ноября 2018 года:
1.1. Требования к оборудованию и эксплуатации учебных центров (войсковых стрельбищ) войск национальной гвардии Российской Федерации (приложение N 1).
1.2. Руководство по организации деятельности учебных центров (войсковых стрельбищ) войск национальной гвардии Российской Федерации (приложение N 2).
2. Руководителям (начальникам) структурных подразделений центрального аппарата Росгвардии, командующим округами войск национальной гвардии Российской Федерации, начальникам территориальных органов Росгвардии, командирам соединений и воинских частей, начальникам военных образовательных организаций высшего образования и иных организаций войск национальной гвардии Российской Федерации обеспечить изучение и реализацию требований настоящего приказа.
Директор Федеральной службы
войск национальной гвардии
Российской Федерации -
главнокомандующий войсками
национальной гвардии
Российской Федерации
генерал армии
В.ЗОЛОТОВ
к приказу Федеральной службы
войск национальной гвардии
Российской Федерации
от 22 октября 2018 г. N 464
К ОБОРУДОВАНИЮ И ЭКСПЛУАТАЦИИ УЧЕБНЫХ ЦЕНТРОВ (ВОЙСКОВЫХ
СТРЕЛЬБИЩ) ВОЙСК НАЦИОНАЛЬНОЙ ГВАРДИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
1. Настоящие Требования определяют особенности оборудования и эксплуатации учебных центров (войсковых стрельбищ), учебных объектов войск национальной гвардии Российской Федерации <1>, предназначение их элементов.
--------------------------------
<1> Далее - "войска национальной гвардии" или "войска".
2. Под учебными объектами (полями) понимаются специально оборудованные и оснащенные здания (комплексы зданий и сооружений, участки местности с расположенными на них сооружениями), предназначенные для проведения учебных занятий (учений, стрельб, тренировок) по планам (программам) подготовки войск (сил), учебным планам (программам) подготовки слушателей (курсантов) военных образовательных организаций высшего образования <2>.
--------------------------------
<2> Далее - "ВООВО".
3. Учебные объекты учебных центров (войсковых стрельбищ) войск национальной гвардии оборудуются и эксплуатируются в соответствии с требованиями законодательства Российской Федерации, уставами, наставлениями, курсами, планами, программами и приказами (директивами, указаниями, инструкциями) Росгвардии, командующих округами войск национальной гвардии, начальников территориальных органов Росгвардии, командиров соединений и воинских частей, начальников ВООВО и иных организаций войск национальной гвардии с условием обеспечения всех видов безопасной жизнедеятельности человека, экологической безопасности и рационального природопользования.
4. Учет учебно-материальной базы и другого имущества учебного центра (учебного объекта) отражается в формуляре учебного центра (формулярах учебных объектов) (приложение N 1 к настоящим Требованиям).
5. Основные термины и определения, применяемые в настоящих Требованиях:
"боковые защитные зоны безопасности (БЗЗ)" - максимальные расстояния по обе стороны от основного направления стрельбы на учебном центре (войсковом стрельбище), в пределах которых могут поражаться мишени, вооружение и военная техника;
"бруствер" - земляная насыпь, предназначенная для защиты укрытий электроприводов и мишенных установок, железнодорожных путей и тележек;
"визуальное сигнальное устройство" - красно-белый раскладывающийся шар лепесткового типа, предназначенный для подачи сигнала "ОГОНЬ" (шар красного цвета) и "ОТБОЙ" (шар белого цвета). Устанавливается на командных пунктах. Над шаром располагаются фонари красного и белого цветов. Допускается вместо визуальных сигнальных устройств на командных пунктах и участковых пунктах управления использование красных и белых флагов. Привод управления подъема флагов электромеханический. Устройство флагштока на блиндаже должно обеспечивать подъем и опускание флагов без выхода из блиндажа;
"глубина мишенного поля" - максимальное расстояние от рубежа открытия огня до удаленной мишенной установки;
"громкоговорящее устройство" - предназначено для подачи звуковых сигналов управления и поддержания связи "пункт управления - руководитель стрельбы на участке";
"емкость учебно-материальной базы" - возможность учебно-материальной базы <1> при проведении занятий, тренировок, предусмотренных программами, курсами по боевой подготовке, расписанием занятий, разместить, задействовать максимальное количество личного состава, подразделений воинской части;
--------------------------------
<1> Далее - "УМБ".
"макет" - модель, предварительный образец, представляющий что-либо, обычно в уменьшенном виде;
"мишень" - искусственная цель для тренировок и соревнований в стрельбе на стрельбищах, тактических полях, акватории и в тирах;
"мишенная обстановка" - на мишенном поле обозначенные мишенями, макетами, муляжами, боевой (военной) техникой и другими средствами группировка и действия противника;
"мишенная установка" - прибор, предназначенный для показа (подъема) мишени (группы целей);
"многопрофильный учебный класс" - учебный класс, позволяющий проводить занятия по любому предмету обучения;
"муляж" - точное воспроизведение объекта (из гипса, папье-маше), обычно раскрашенное в цвет оригинала. Служит главным образом наглядным пособием;
"образец" - примерный, показательный или пробный экземпляр какого-либо вооружения, боеприпасов, боевой (военной) и другой техники, изделия, материала;
"обслуживание" - выполнение мероприятий по поддержанию в рабочем состоянии машин, станков, технических устройств;
"огневой рубеж" - место, с которого разрешается ведение огня. Определяется условиями выполняемого упражнения;
"ориентир" - хорошо видимый на местности неподвижный предмет (естественный или искусственный) или элементы рельефа, помогающие ориентироваться на местности, определять направление при движении войск или стрельбе и находить цели;
"перевозимое войсковое стрельбище" - мобильный комплект полигонного оборудования, предназначенный для создания и наращивания мишенной обстановки;
"переносное стрельбищное оборудование" - переносимый комплект стрельбищного оборудования, предназначенный для создания и наращивания мишенной обстановки на подготовленной (неподготовленной) местности;
"пропускная способность" - метрическая характеристика, показывающая соотношение предельного количества проходящих военнослужащих (сотрудников), подразделений, в единицу времени при обучении на тренажере, учебном объекте;
"рубеж осмотра мишеней" - место (линия) для осмотра мишеней, которое находится на расстоянии 1,5 - 2 м от мишеней;
"район целей (мишенное поле)" - участок местности с мишенной обстановкой, с боковыми защитными зонами безопасности (не менее 400 м) и излетным пространством;
"совершенствование (развитие) УМБ" - это система мер, направленных на приведение ее в соответствие с уровнем и техническими возможностями применяемых образцов вооружения и военной техники, а также требованиями руководящих документов, регламентирующих боевую подготовку войск (сил). Включает оснащение и оборудование учебных объектов новыми образцами учебно-тренировочных средств и комплексов, внедрение изобретений, опытных образцов и рационализаторских предложений;
"специализированный учебный класс" - предназначается для проведения занятий по одному отдельному (специальному) предмету обучения (дисциплине);
"средства обучения" - вся совокупность педагогической деятельности, педагогической техники, технических средств обучения, дидактических материалов и других, с помощью которых руководитель (преподаватель) занятия осуществляет обучающее воздействие на обучаемого (учебный процесс), а обучаемый осваивает учебный материал;
"техническое оснащение УМБ" - это количественно-качественный показатель оборудования учебных объектов техническими средствами обучения <1>, используемых при подготовке военнослужащих (сотрудников) и специалистов в целях повышения эффективности и качества их обучения;
--------------------------------
<1> Далее - "ТСО".
"укрытие" - сооружение, предназначенное для защиты электроприводов, мишенных установок, электрощитовой и коммутационной аппаратуры.
6. Учебный центр - специально отведенный и предоставленный войскам национальной гвардии участок земли и акватории с воздушным пространством над ним, оборудованный и оснащенный зданиями, сооружениями, учебными объектами (комплексами) и учебными городками (полями), техническими средствами обучения, предназначенный для обучения личного состава, обеспечения мероприятий по подготовке войск и ВООВО, войсковых испытаний и проведения военно-научных исследований.
7. При отсутствии учебного центра обучение личного состава, а также проведение иных мероприятий по подготовке войск осуществляется на войсковом стрельбище, на котором оборудуются учебные объекты или их элементы в соответствии с настоящими Требованиями.
8. Количество и содержание учебных объектов на учебном центре (войсковом стрельбище) определяются потребностью в подготовке войск (сил) к служебно-боевому применению.
9. Решение о закреплении учебных объектов за воинскими частями (подразделениями) принимает командующий округом войск национальной гвардии, начальник территориального органа Росгвардии, командир соединения (воинской части) или начальник ВООВО и иной организации войск национальной гвардии <1>, в подчинении которого находится учебный центр (войсковое стрельбище).
--------------------------------
<1> Далее - "командир (начальник)".
10. В оперативно-территориальном объединении (территориальном органе, соединении, воинской части, ВООВО и иных организациях) войск национальной гвардии не позднее 25 числа текущего месяца разрабатывается график использования учебных объектов подчиненного учебного центра (войскового стрельбища) на предстоящий месяц, который утверждается соответствующим командиром (начальником).

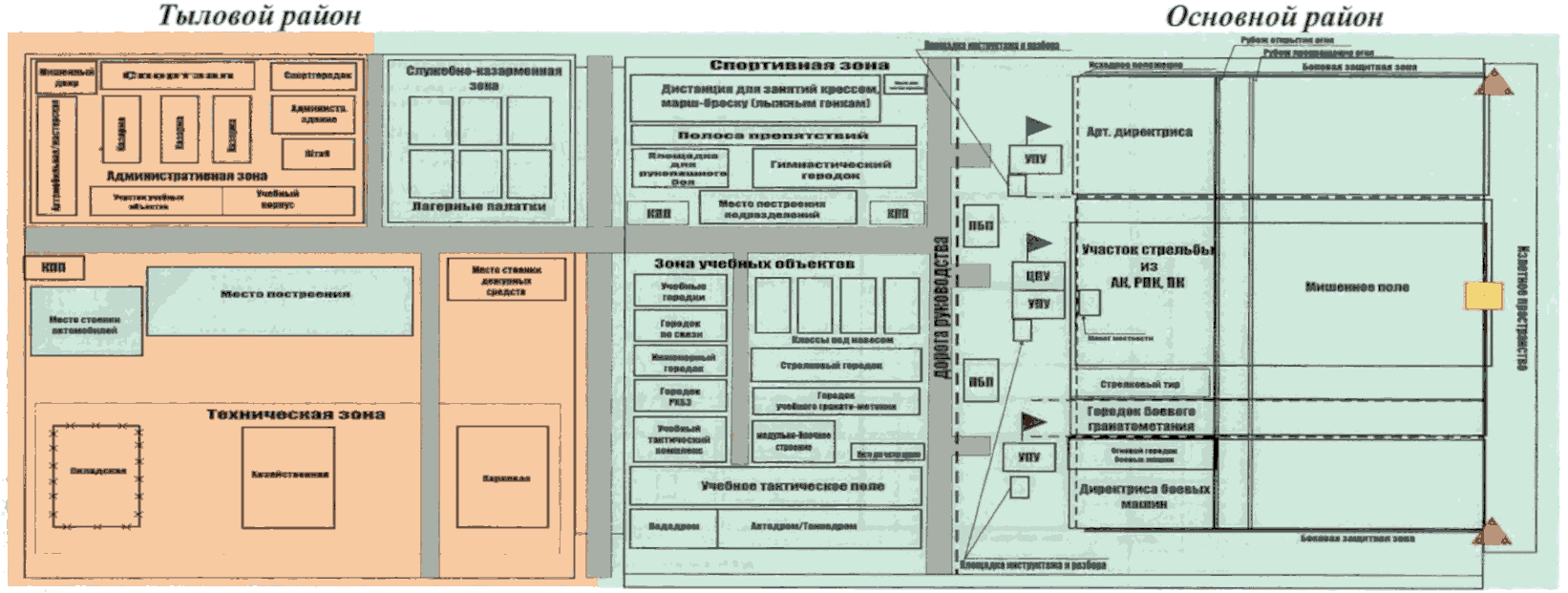

11. Учебный центр включает основной и тыловой районы. Рекомендуемая схема учебного центра приведена в приложении N 2 к настоящим Требованиям.
12. Основной район предназначен для размещения учебных объектов, технических средств обучения, объектов и отдельных сооружений, обеспечивающих процесс обучения, проведения учений, занятий (тренировок).
13. Основной район состоит из основной зоны и зоны учебных городков.
14. В основной зоне размещаются: войсковое стрельбище, директриса (участок) боевых машин (артиллерии), огневой городок боевых машин, стрелковый тир (интерактивный боевой тир), городок боевого гранатометания, учебное тактическое поле, а также макет учебного центра (войскового стрельбища) и прилегающей местности.
В зависимости от объема служебно-боевых задач, возлагаемых на оперативно-территориальное объединение (территориальный орган Росгвардии, соединение, воинскую часть, ВООВО и иную организацию) войск национальной гвардии, в подчиненном учебном центре в основной зоне при необходимости могут создаваться: войсковое стрельбище водолазов, директриса катеров, учебное тактическое поле для подготовки артиллерии, артиллерийская директриса для стрельбы с закрытых огневых позиций, директриса для стрельбы артиллерии прямой наводкой, директриса для стрельбы из вертолета и другие объекты УМБ.

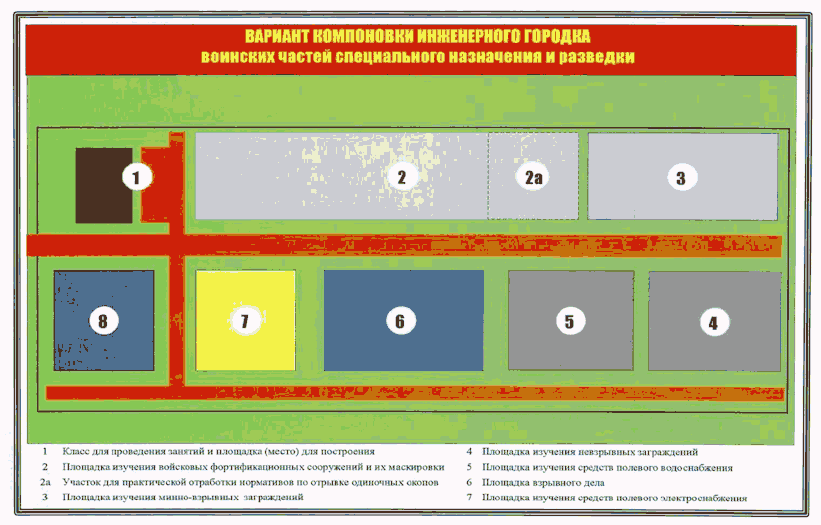

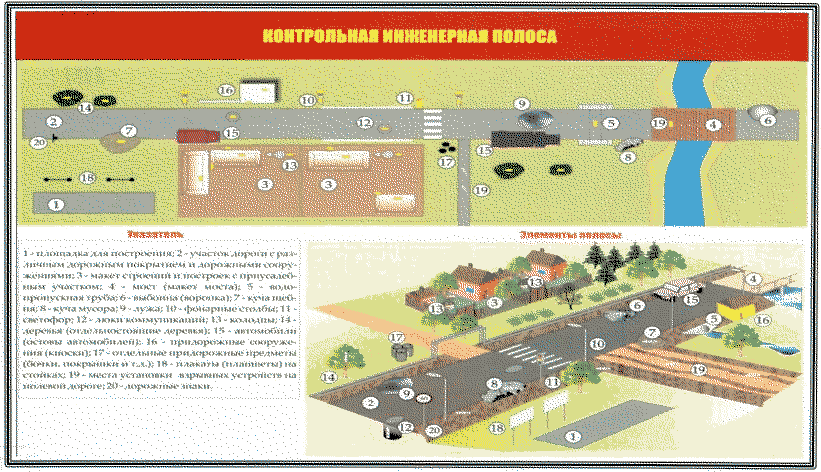

15. В зоне учебных городков размещаются объекты по боевой подготовке, проведению различных видов занятий и тренировок, в которой оборудуются: учебные корпуса (классы), в которых размещаются тренажеры, учебные тактические комплексы и другие, городок учебного гранатометания, стрелковый городок, учебные городки по предметам обучения, спортивный городок, строевой плац.
С учетом специфики выполняемых оперативно-территориальным объединением (территориальным органом Росгвардии, соединением, воинской частью, ВООВО и иной организацией) войск национальной гвардии служебно-боевых задач и наличии территории на учебном центре в зоне учебных городков дополнительно могут создаваться: автодром, танкодром, машинодром инженерных машин, вододром, здание для высотной подготовки, учебное поле для подготовки специалистов артиллерийско-технического обеспечения, учебное поле тыла, учебное военно-медицинское поле, площадка для служебных собак, блочно-модульные строения в виде населенного пункта (деревня, город); участок местности, оборудованный для горной, специальной и воздушно-десантной подготовки; полоса психологической подготовки; макеты техники и другие объекты (огненно-штурмовая полоса; десантно-штурмовая полоса и другие).
На учебном центре (на войсковом стрельбище), находящемся в ведении учебных воинских частей, центров подготовки личного состава, ВООВО в зоне учебных городков, дополнительно оборудуются: учебные городки, соответствующие специфике подготовки курсантов (слушателей); участок для обкатки личного состава боевыми машинами; макет самолета или вертолета.
16. Тыловой район предназначен для размещения служебно-административных, жилищно-казарменных зданий, сооружений, объектов жизнеобеспечения и других необходимых объектов для обслуживания учебного центра (учебных объектов, войскового стрельбища), сосредоточения личного состава отделений, взводов, учебных групп, рот, батальонов <1>, прибывающего на стрельбы (занятия), подготовки техники, вооружения, боеприпасов, взрывчатых веществ, имитационных и специальных средств.
--------------------------------
<1> Далее - "подразделения".
17. Тыловой район состоит из административной, служебно-казарменной и технической зон.
18. В административной зоне размещаются помещения для начальника, командования и штаба учебного центра, медицинский пункт; классы подготовки и инструктажа операторов учебного центра; мастерская для ремонта и хранения оборудования учебного центра, мишенный двор, стоянка машин учебного центра, помещения, оборудованные для размещения личного состава подразделений, обслуживающих учебный центр), а также приказарменная УМБ для подразделений обеспечения учебного центра.
19. В служебно-казарменной зоне размещаются подразделения, прибывающие на территорию учебного центра для проведения занятий (учений, сборов).
20. В технической зоне размещаются техника, вооружение, средства материально-технического обеспечения и иное имущество.
21. Техническая зона состоит из парковой, хозяйственной и складской зон.
22. В парковой зоне размещаются помещения (места) для хранения, обслуживания, ремонта и приведения в готовность к применению вооружения и военной техники подразделений обеспечения учебного центра и подразделений, прибывающих на обучение. Парковая зона располагается в непосредственной близости от служебно-казарменной зоны и должна обеспечивать быстрый переход личного состава к боевой технике и выход ее из учебного центра.
В учебном центре для техники подразделений обеспечения размещается постоянный парк, для воинских частей (подразделений), прибывающих на занятия, - полевой парк <1>.
--------------------------------
<1> Постоянный и полевой парки оборудуются в соответствии с приказом Росгвардии от 2 февраля 2018 г. N 30 "О требованиях к оборудованию парков воинских частей и мест хранения (стоянки) транспортных средств войск национальной гвардии Российской Федерации".
23. В специально отведенном начальником учебного центра (войскового стрельбища) месте, обеспечивающем беспрепятственное выдвижение в любой район учебного центра (войскового стрельбища), оборудуется стоянка дежурных средств (пожарная машина, автомобиль скорой помощи, дежурный тягач и другая техника, определенная приказом командира (начальника), в подчинении которого находится учебный центр (войсковое стрельбище). Стоянка других машин на месте стоянки дежурных средств запрещена.
24. В хозяйственной зоне размещаются объекты коммунального назначения.
25. В складской зоне размещаются и хранятся военно-техническое имущество, продовольствие, а также имущество, необходимое для ремонта и обслуживания учебных объектов и средств УМБ. Складская зона должна обеспечивать беспрепятственный и быстрый вывоз материальных средств.

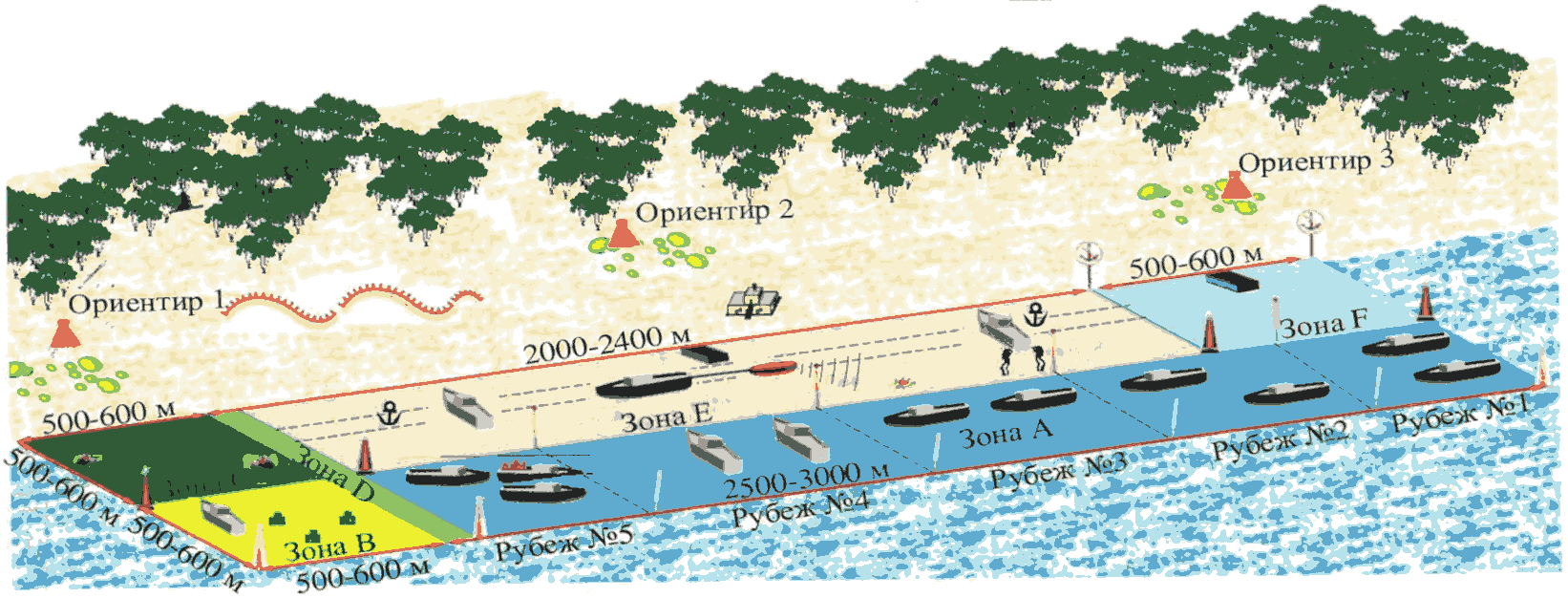

26. Морской учебный центр - специально отведенный и предоставленный для морских воинских частей (подразделений), частей специального назначения, оборудованный район акватории (моря, реки, водоема) с прилегающей частью земли, с воздушным пространством над ним, предназначенный для совершенствования морской выучки, психологической закалки личного состава, подготовки войск (сил), проведения слаживания, учений, стрельб на воде и под водой, испытания оружия, военной техники, проведения опытных исследований и водолазных работ.
26.1. Морской учебный центр оборудуется согласно требованиям, предъявляемым к учебному центру войск национальной гвардии, но применительно к служебно-боевым задачам морских воинских частей (подразделений), и имеет ряд особенностей.
26.2. При создании морского учебного центра должны быть учтены следующие условия:
хорошая радиолокационная и визуальная видимость акватории, обеспечивающая постоянное наблюдение всех участников учений (занятий);
возможность подхода и стоянки катеров у необорудованного берега и к оборудованному причалу;
возможность закрытия района для проведения учебных стрельб для плавания кораблей, катеров, судов без нарушения транспортного сообщения;
наличие автомобильных дорог, обеспечивающих доставку крупногабаритных грузов (катеров и других крупногабаритных материальных средств);
глубины акватории морского учебного центра;
разграничение зон (участков) учебного центра как на акватории, так и на карте с помощью знаков навигационной обстановки;
грунт в месте якорной стоянки катеров должен обеспечивать хорошую держащую силу якоря.
26.3. На морском учебном центре размещаются: войсковое стрельбище водолазов, директриса катеров, учебные городки и другие учебные объекты, необходимые для подготовки к выполнению служебно-боевых задач морскими воинскими частями (подразделениями) и водолазами.
26.4. При невозможности расположения зон (участков) морского учебного центра, как указано на рекомендуемой схеме (приложение N 3 к настоящим Требованиям) из-за навигационных, ландшафтных, коммуникационных и других особенностей местности, допускается расположение поочередно с соблюдением условия расположения зон (участков) стрельб из вооружения морских воинских частей (подразделений) на максимальном отдалении от зоны подготовки водолазов.
26.5. Количество учебных мест на морском учебном центре должны охватывать весь объем служебно-боевых задач как корабельного, так и водолазного состава морской воинской части (подразделения).
предъявляемые к ним
27. Оборудование учебного объекта представляет собой устройства, инструменты, аппаратуру, предназначенные для функционирования учебного объекта и работы по его обустройству.
28. Основной составной частью учебного центра (войскового стрельбища) являются учебные объекты, которые должны отвечать задачам подготовки к служебно-боевому применению конкретного оперативно-территориального объединения (территориального органа Росгвардии, соединения и воинской части, ВООВО и иной организации) войск национальной гвардии, иметь современную техническую оснащенность, обеспечивать интенсивность учебного процесса, быть автономным и безопасным в использовании.
29. Оборудование учебных объектов включает: полигонное и стрельбищное оборудование, тренажеры, линии электропитания и управления, средства имитации, муляжи, макеты вооружения, боеприпасов, боевой и специальной техники, средства связи и сигнализации, звуковещательные средства, полевые инженерные и декоративные сооружения. На каждом учебном объекте оборудуются учебные места, которые обозначаются табличками.
30. На учебных объектах:
30.1. Сооружаются: пункт управления <1>, участковые пункты управления <2>, медицинский пункт, пункты боепитания, здания огневых городков, блиндажи и распределительные колодцы, укрытия и брустверы, железнодорожные пути.
--------------------------------
<1> Далее - "ПУ".
<2> Далее - "УПУ".
30.2. Устанавливаются: полигонное оборудование, учебно-тренировочные средства, ориентиры, макеты и образцы вооружения, боеприпасов, боевой и другой техники, указатели, предупредительные знаки и флаги (приложение N 4 к настоящим Требованиям).
30.3. Прокладываются: силовые кабельные линии, линии связи.
31. Войсковое стрельбище - это учебный объект, представляющий собой специально отведенный и предоставленный войскам национальной гвардии оборудованный участок местности, предназначенный для обучения стрельбе и выполнения упражнений учебных, контрольных и специальных стрельб из стрелкового оружия и гранатометов, вооружения боевых машин, упражнений по метанию ручных гранат, проведения боевых стрельб и тактических учений с боевой стрельбой и других занятий (приложение N 5 к настоящим Требованиям).
32. На войсковом стрельбище, не входящем в состав учебного центра, оборудуются учебные объекты (или их элементы), соответствующие требованиям, предъявляемым к учебному центру.
33. На войсковом стрельбище оборудуются участки для: выполнения упражнений учебных стрельб из стрелкового оружия и гранатометов; проведения боевых стрельб и тактических учений с боевой стрельбой; стрельбы из стрелкового оружия через амбразуры боевых машин; стрельбы из реактивных пехотных огнеметов; применения специальных средств слезоточивого действия, обучения стрельбе в пешем порядке; обучения управлению огнем подразделения; обучения разведке целей, определения исходных установок и целеуказания; тренировки в решении огневых задач по практическому применению артиллерии; обучения выверке прицелов и приведению оружия к нормальному бою; обучения стрельбе из вооружения боевых машин и выполнения нормативов; обучения метанию ручных гранат; обучения стрельбе по воздушным целям.
На каждом участке оборудуется одно или несколько направлений для стрельбы. Для стрельбы из вооружения боевых машин на войсковом стрельбище при отсутствии директрисы боевых машин оборудуется участок боевых машин. При необходимости и возможности один из участков войскового стрельбища оборудуется в соответствии с требованиями правил военно-спортивных состязаний как спортивное стрельбище (тир) для проведения соревнований по пулевой стрельбе.
34. В пунктах временной дислокации вместо войскового стрельбища может оборудоваться место для проведения стрельб, которое, как правило, оснащается переносным стрельбищным оборудованием. В обязательном порядке оборудуются учебные места для выполнения упражнений стрельб, обучения стрельбе в пешем порядке и выполнению нормативов и изучения материальной части стрелкового оружия. Учебные места оборудуются в стационарном варианте или с использованием переносной УМБ.

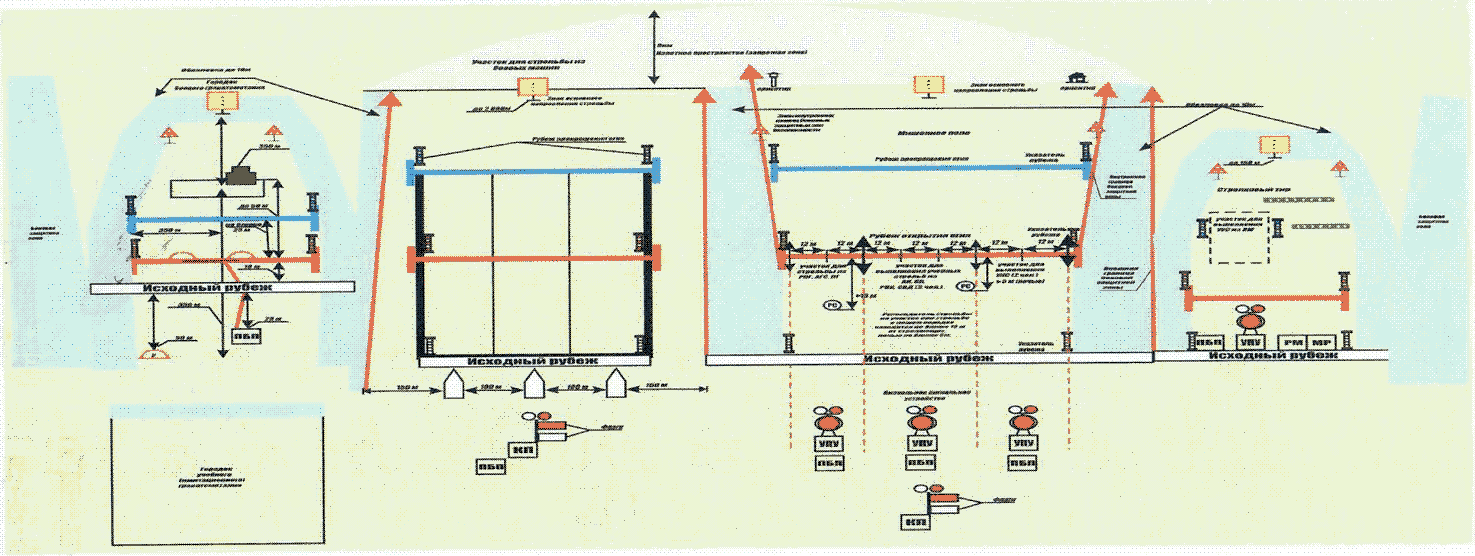

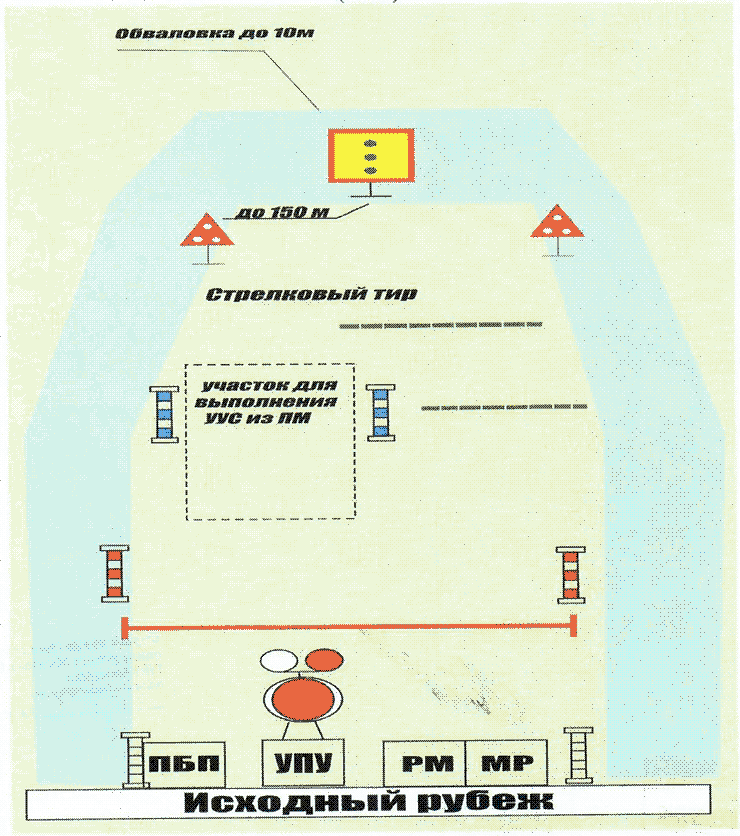

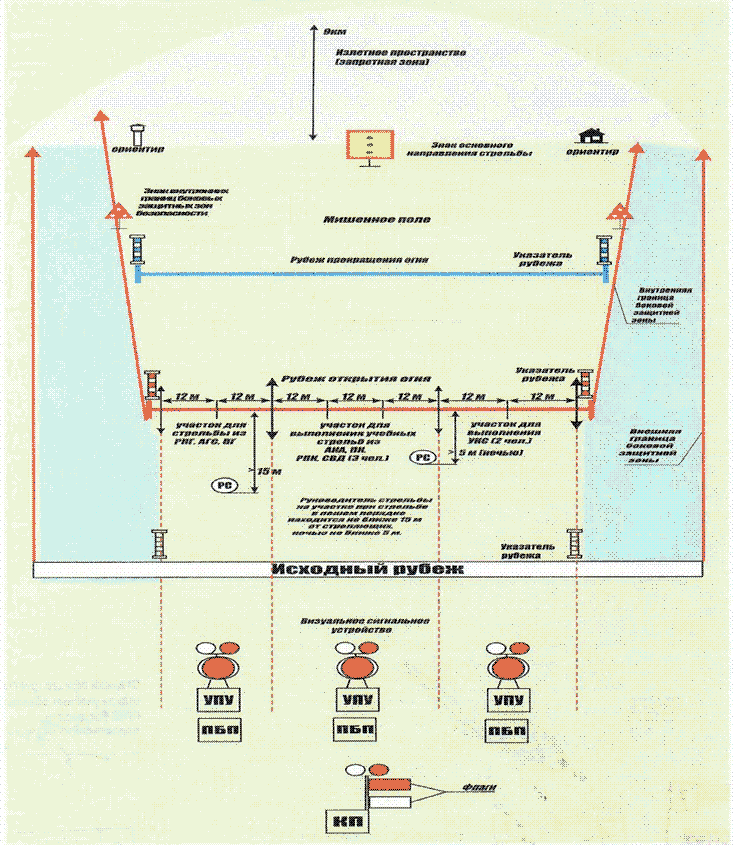

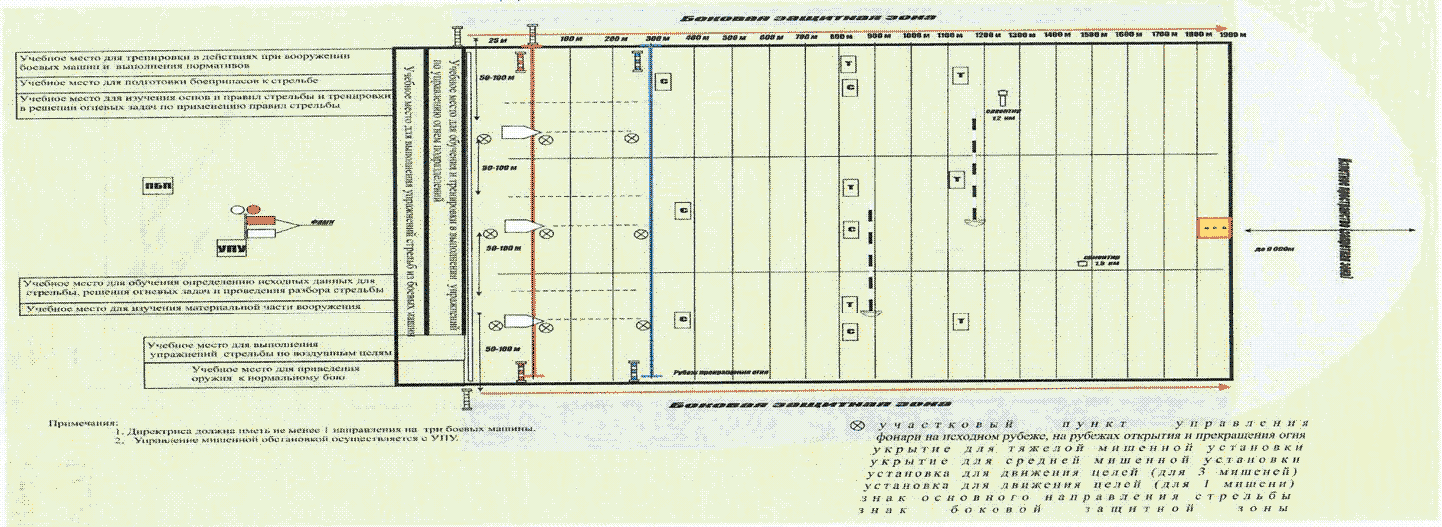

35. Войсковое стрельбище (приложение N 6 к настоящим Требованиям) включает: пункты управления; дорогу руководства; пункты боевого питания; площадки для инструктажа и разбора; рубежи: исходный, открытия огня и прекращения огня; мишенное поле; боковые защитные зоны, излетное пространство.
35.1. Пункт управления предназначен для управления мишенной обстановкой и имитацией, руководства личным составом подразделений, а также для ведения наблюдения. Сооружаются они на удалении 50 - 150 м от рубежа открытия огня и в зависимости от размеров объекта могут иметь 2 - 3 этажа. Пункт управления должен иметь связь с начальником оцепления, руководителем стрельбы на участке, штабом воинской части и с другими учебными объектами (объектами).
При расположении нескольких учебных объектов на незначительном удалении друг от друга один из пунктов управления оборудуется как центральный.
Центральный пункт управления <1> должен иметь связь с участковыми пунктами, штабом учебного центра, органами единой системы управления воздушным движением и постами оцепления.
--------------------------------
<1> Далее - "ЦПУ".
На войсковом стрельбище с одним участком для стрельбы, а также при автономном расположении учебного объекта сооружается пункт управления с функциями ЦПУ.
На ЦПУ (ПУ) отводятся помещения для старшего руководителя стрельб (вождения, занятий) и оператора учебного объекта, начальника оцепления и дежурного врача (фельдшера); щитовые; сооружается площадка (балкон) для наблюдателей; устанавливается стационарный метеопост. Оборудуется место для установки флагштока для флагов и фонарей, визуального сигнального устройства, средств связи с вышестоящим штабом, штабом учебного центра, участковыми пунктами управления и постами оцепления (телефон или радио). В помещениях на первом этаже оборудуются классы для изучения материальной части стрелкового оружия, гранатометов, вооружения боевых машин и боеприпасов, изучения основ и правил стрельбы из стрелкового оружия и вооружения боевых машин. Классы могут использоваться как пункты обогрева.
Вблизи ПУ или на его нижнем этаже может быть оборудовано помещение для хранения тренажеров, учебного имущества, приборов и инвентаря.
Проживание на ЦПУ (ПУ) учебного центра (войскового стрельбища, учебного объекта) и использование помещений не по назначению запрещается.
УПУ предназначен для управления мишенной обстановкой и руководства личным составом, проводящим стрельбы на участке.
УПУ сооружается на участке учебного объекта и должен иметь место для руководителя стрельб (занятий) на участке и оператора учебного объекта и размещается в 30 - 50 м от рубежа открытия огня впереди ЦПУ и строится в 1 - 2 этажа. В нем устанавливаются: пультовая и коммутационная аппаратура, табло для информации, средства связи и сигнализации, визуальное сигнальное устройство. Двухэтажные УПУ, предназначенные в основном для проведения стрельбы из боевых машин, должны иметь площадки для наблюдения.
УПУ должны иметь связь с ЦПУ, блиндажами и другими сооружениями мишенных полей, а также со стреляющими экипажами и позициями артиллерии.
Медицинский пункт (пост) - помещение, размещенное, как правило, на ЦПУ (ПУ), для оказания врачом (дежурным фельдшером или санитарным инструктором) первой врачебной (доврачебной, первой) помощи с использованием набора группового для оказания первой помощи (аптечка, укладка) (приложение N 7 к настоящим Требованиям) и подручных средств с одновременным докладом начальнику медицинской службы воинской части (ВООВО) и дежурному по воинской части (ВООВО). Доставка больных (пострадавших) в медицинскую организацию осуществляется санитарным транспортом воинской части (ВООВО) в сопровождении фельдшера (санитарного инструктора).
35.2. Дорога руководства - специально оборудованная дорога для руководителя стрельб (учений), осуществляющего руководство личным составом и ведение наблюдения за действиями подразделений.
35.3. Пункт боевого питания - место учета, временного хранения, подготовки, выдачи личному составу боеприпасов и приема неизрасходованных в период проведения стрельб боеприпасов. Пункт боевого питания сооружается по одному на один - два участка стрельбы, размещается в тылу УПУ и оборудуется в помещении (под навесом).
35.4. Площадки для инструктажа и разбора - место для проведения инструктажа с личным составом оцепления, подразделениями, прибывшими на занятия, а также для проведения разбора результатов стрельб и занятий с этими же подразделениями.
35.5. Исходный рубеж предназначен для построения и подготовки к стрельбе очередной смены обучаемых, размещения боевых машин перед выполнением упражнений стрельб и вождения, постановки задач подразделениям. Исходный рубеж представляет условную линию на местности между рубежом участковых пунктов управления и рубежом открытия огня и обозначается двумя указателями белого цвета для каждого направления стрельбы.

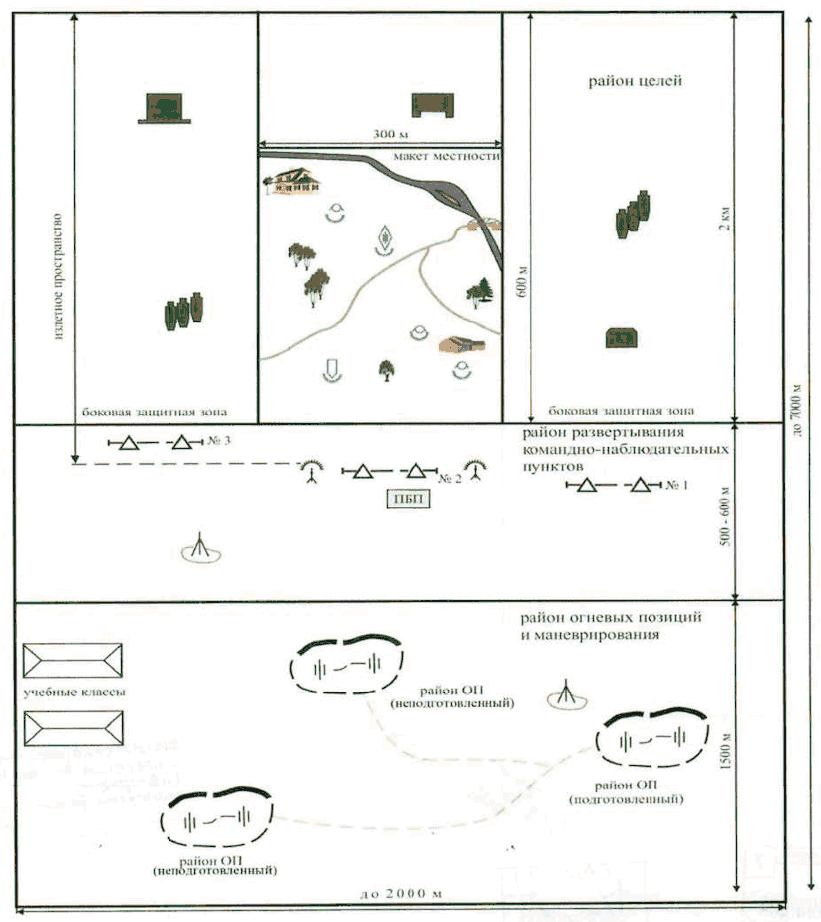

При проведении на учебном центре боевых стрельб артиллерии исходное положение может назначаться вне границ учебного объекта (тактического поля, директрисы для стрельбы артиллерии с закрытых огневых позиций) в зависимости от глубины построения боевых порядков войск.
35.6. Рубеж открытия огня - условная линия на местности, по достижении которой разрешается стрельба. Рубеж открытия огня располагается на удалении от исходного рубежа, не ближе:
10 м - при стрельбе из стрелкового оружия;
25 м - при стрельбе из вооружения боевых машин;

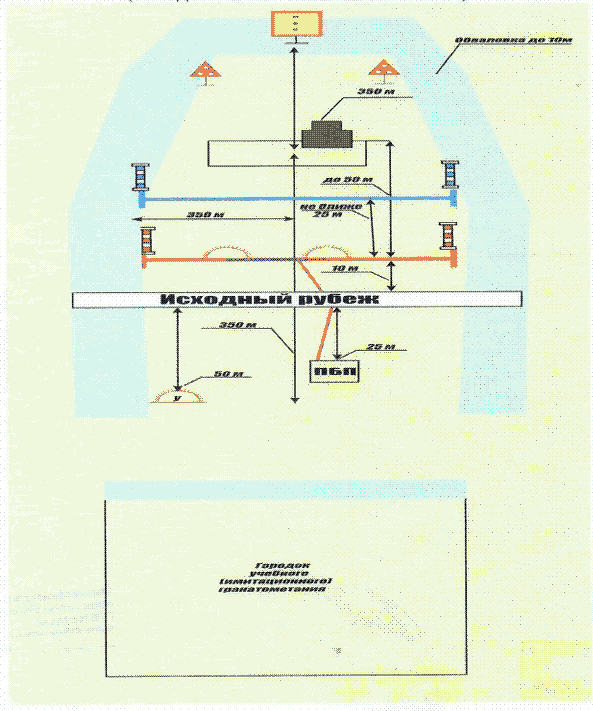

30 м - при стрельбе из ручных и станковых противотанковых гранатометов, АГС-17;
50 м - при стрельбе из реактивных пехотных огнеметов.
Рубеж обозначается двумя указателями красного цвета для каждого направления стрельбы.
При выполнении упражнений стрельб с места и применительно к условиям ведения оборонительного боя из стрелкового оружия на войсковых стрельбищах рубежом открытия огня является огневая позиция.

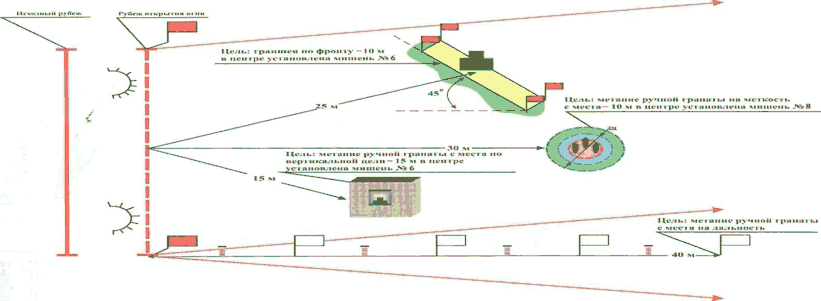

При выполнении упражнений в метании боевых ручных гранат рубеж метания располагается от исходного положения с таким расчетом, чтобы в радиусе 100 м (при метании наступательных) и 350 м (при метании оборонительных и противотанковых гранат) не было людей и объектов, которые могут быть поражены осколками гранат.
35.7. Рубеж прекращения огня - линия на местности, по достижении которой стрельба запрещается. Рубеж прекращения огня устанавливается в соответствии с содержанием боевой задачи на тактических учениях с боевой стрельбой, условиями упражнений стрельб и требованиями безопасности. Рубеж обозначается двумя указателями синего цвета для каждого направления стрельбы.
При выполнении упражнений стрельб из вооружения боевых машин с расходом моторесурсов на учебных объектах (директрисе) огневой подготовки на рубеже прекращения огня должны устанавливаться технические приборы (устройства), обеспечивающие фиксацию времени, затраченного на выполнение упражнения каждым из стреляющих экипажей.
35.8. Мишенное поле - подготовленный для проведения боевой стрельбы и других тактических занятий участок местности, на котором создается мишенная обстановка и размещаются: мишенные установки для показа (движения) целей, имитации их огня; приспособления для освещения целей ночью; электрические линии питания и связи; укрытия для силовых агрегатов и операторов учебных объектов; декоративные сооружения и ориентиры.
Кроме того, прокладываются кабельные линии для электропитания потребителей и провода телефонной связи.
Размеры мишенных полей (в глубину и по фронту) должны обеспечивать создание мишенной обстановки в соответствии с условиями упражнений стрельб и замыслами учений.
Для достижения большей эффективности в обучении войск ориентированию и подаче целеуказаний на мишенном поле, учебных тактических полях устанавливаются хорошо видимые ориентиры из расчета не менее 2 - 3 на 1 км2. Ориентиры имитируют характерные для театра военных действий сооружения, здания, которые должны быть приближены к реальным размерам и иметь соответствующую окраску. Следует сохранять имеющиеся местные предметы, которые могут быть использованы в качестве ориентиров (отдельные деревья, опушки леса, кусты, пни и тому подобные).
35.9. В целях предупреждения возможности ведения огня за пределы излетного пространства и границы запретных зон на последних рубежах целей всех учебных объектов, где проводятся стрельбы, устанавливаются ясно видимые знаки, обозначающие основное направление стрельбы <1>, внутренние границы боковых защитных зон безопасности <2>.
--------------------------------
<1> Далее - "ОНС".
<2> Далее - "БЗЗ".
При расположении учебных объектов близко друг к другу знаки ОНС и БЗЗ должны устанавливаться так, чтобы исключить ошибку при их опознавании. Решение на установку знаков принимает начальник учебного центра (учебного объекта) исходя из условий местности.
35.10. Излетное пространство - это участок войскового стрельбища (директрисы) в тылу мишенного поля (участка мишенного поля), предназначенный для обеспечения безопасности стрельбы. Глубина излетного пространства для всех видов стрелкового оружия определяется максимальной дальностью полета пули, а для ракет, снарядов, мин, гранат (при стрельбе из гранатометов), кроме того, величиной возможного отклонения разрывов и безопасного удаления от них.
Излетное пространство войскового стрельбища (директрисы) рассчитывается согласно Методике расчета величин излетного пространства и боковых защитных зон при проведении стрельб на максимальные дальности из артиллерийских систем, минометов, гранатометов и стрелкового оружия на Полигонах (в Центрах) в глубину и по фронту, утвержденной приказом Минобороны России от 2 марта 2010 г. N 150 "Об учебно-материальной базе Вооруженных сил Российской Федерации".
36. Емкость войскового стрельбища должна обеспечивать проведение занятий в составе батальона (роты), а также обеспечивать одновременное проведение стрельб из нескольких видов оружия.
37. На учебных центрах, расположенных в районах с высоким уровнем грунтовых вод и подвергающихся затоплению атмосферными осадками, электроприводы, электрощитовая и коммутационная аппаратура устанавливаются выше уровня затопления.

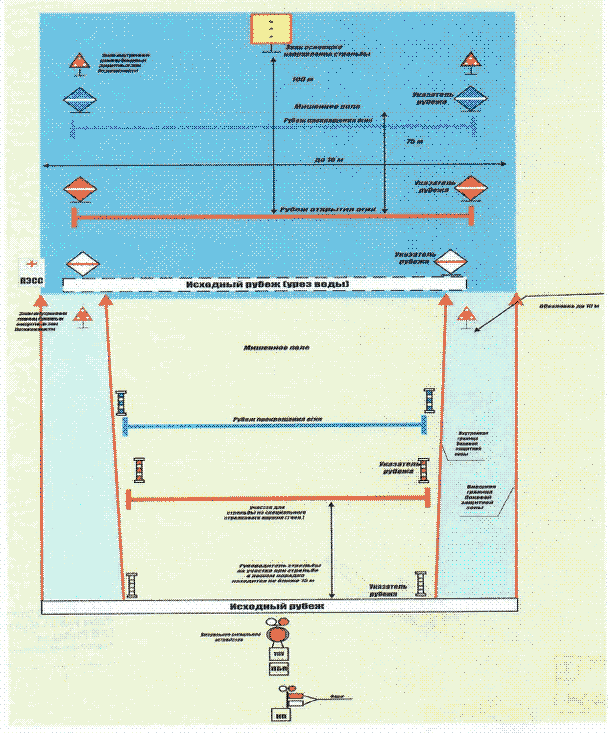

38. Войсковое стрельбище водолазов - участок местности, прилегающий к естественному (искусственно созданному) водоему для проведения учебных стрельб из специального оружия с суши, с воды по целям, находящимся на воде, так и стрельбе под водой по целям, находящимся под водой (приложение N 8 к настоящим Требованиям).
Войсковое стрельбище водолазов оборудуется согласно требованиям, предъявляемым к войсковому стрельбищу, но имеет ряд особенностей.
Для стрельбы водолазов на суше оборудуются: пункт управления, пункт боевого питания, пункт эвакоспасательных средств, исходный рубеж, рубеж открытия огня, рубеж прекращения огня. На водной части войскового стрельбища устанавливается мишенное поле с использованием плавательных средств применительно к условиям упражнений. Для стрельбы с воды по целям, находящимся на воде, и стрельбы под водой по целям, находящимся под водой, оборудуются дополнительно на водоеме исходный рубеж, рубеж открытия огня, рубеж прекращения огня. Все рубежи на воде обозначаются буями. Буи должны быть ясно видимыми днем и ночью, обозначаться порядковыми номерами справа налево и окрашиваться.
Акватория для стрельбы оборудуется искусственными ориентирами и знаками опасных направлений в виде буев и вех, установленных на якорях. Так же обозначаются маршруты маневрирования и движения плавательных средств, буксирующих мишени.
39. Директриса - оборудованный участок местности, допускающий ведение стрельбы в отдельном направлении, и воздушное пространство над ним, предназначенный для стрельбы боевых машин, артиллерии и вертолетов.
Предварительная разбивка учебного центра на директрисы производится по карте учебного центра, а затем уточняется на местности.
Директрисы могут быть расположены параллельно, могут пересекаться и накладываться одна на другую на участке мишенного поля (района целей). Каждой директрисе присваивается постоянный номер, который используется при планировании стрельб и учений в учебном центре (на войсковом стрельбище).
Общее количество директрис в учебном центре (на войсковом стрельбище) зависит от размеров площади учебного центра (войскового стрельбища), очертания его границ и рельефа местности.
Количество одновременно действующих директрис в учебном центре определяет его пропускную способность.

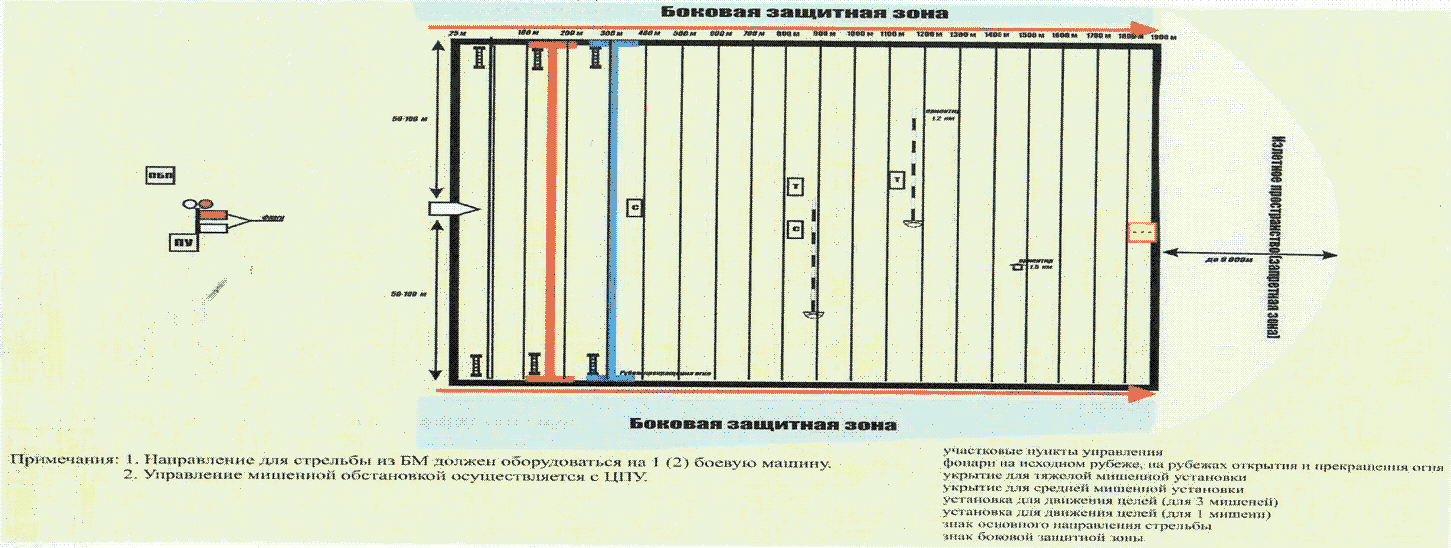

40. Директриса боевых машин предназначена для выполнения личным составом упражнений учебных стрельб из вооружения боевых машин, а также проведения боевых стрельб в составе отделения, взвода, если позволяет фронт директрисы (приложение N 9 к настоящим Требованиям).
Размеры и оборудование директрисы должны обеспечивать выполнение всех упражнений курса стрельб, метание гранат из боевой машины, боевых стрельб, подготовку боеприпасов к стрельбе, а также отработку учебных вопросов по: разведке целей наблюдением, определению дальностей до целей и целеуказанию; наблюдению за результатами стрельбы и решению огневых задач по правилам стрельбы; отработке нормативов огневой подготовки.
На директрисе сооружаются: пункт управления (УПУ при наличии нескольких участков), пункт боевого питания, помещение для хранения учебных приборов и пособий, распределительные колодцы и укрытия для мишенных установок.
Размеры директрисы зависят от количества оборудованных направлений или участков для стрельбы (дорожек для движения боевых машин). Между направлениями устанавливаются интервалы 50 - 100 м и в глубину 1500 м.
Директриса включает: исходный рубеж, рубежи открытия и прекращения огня, дорогу движения боевой техники, мишенное поле (район целей), излетное пространство и тыловой район.
Минимально допустимая по мерам безопасности глубина излетного пространства должна составлять 9000 м.
41. Направление для стрельбы из вооружения боевых машин может оборудоваться на участке войскового стрельбища (при недостаточной площади для оборудования директрисы) с возможностью выполнения упражнений стрельб из боевых машин (приложение N 10 к настоящим Требованиям).
42. Директриса для стрельбы артиллерии прямой наводкой (приложение N 11 к настоящим Требованиям) предназначена: для обучения личного состава выполнению мероприятий стрельбы и управления огнем; выполнения огневых задач орудием, взводом, батареей прямой (полупрямой) наводкой по движущимся и неподвижным целям при проведении тактических учений, учебных и показных стрельб; выполнения зачетных огневых задач.
Директриса оборудуется, как правило, в учебных центрах, обеспечивающих проведение стрельб видов артиллерии, предназначенной для выполнения задач по поражению движущихся целей огнем прямой наводкой. Для выполнения огневых задач полупрямой наводкой из минометов могут оборудоваться участки для стрельбы как на директрисе для стрельбы артиллерии прямой наводкой, так и на директрисе для стрельбы с закрытой огневой позиции.
Размеры директрисы по фронту и в глубину должны обеспечивать: развертывание артиллерийских подразделений в боевой порядок (не менее одной батареи) в соответствии с тактическими нормативами; маневр подразделениями; маневр огнем; выполнение огневых задач в соответствии с установленными требованиями.
Директриса включает: район огневых позиций; район целей; тыловой район. Район огневых позиций должен обеспечивать маневр артиллерийскими подразделениями по глубине с последовательным занятием нескольких рубежей развертывания для выполнения огневых задач и может достигать 2 км по фронту и 2 - 3 км в глубину.
Район целей должен обеспечивать: возможность ведения огня по целям на дальностях в 2 - 3 раза, превышающих дальность прямого выстрела; движение целей при переменных курсовых углах от 10 до 90 градусов и может достигать 2 км по фронту и 1,5 - 2 км в глубину. Район целей включает полосу поражаемого пространства и полосу исходного положения целей (150 - 200 м перед дальней границей района).
Оборудование директрисы включает: командные пункты; пункты управления; декоративные сооружения местных предметов и макеты целей; подвижные мотолебедки; имитаторы различного назначения; подъемники мишеней, средства управления имитацией; коммутационные средства; укрытия для подвижных средств тяги; распределительные колодцы; хранилища средств для создания мишенной обстановки; трассы для буксировки мишеней; пути движения войск; районы сосредоточения; линии связи для управления личным составом, обеспечивающим боевую стрельбу. На путях движения целей не ближе 300 м от огневых позиций оборудуется рубеж прекращения огня, на котором устанавливаются хорошо видимые знаки прекращения огня (ночью - фонари), предупреждающие о выходе подвижных мишеней на рубеж прекращения огня.
Исходное положение движущихся целей выбирается и оборудуется так, чтобы до начала движения они не наблюдались с огневых позиций.
Общая глубина директрисы определяется глубиной излетного пространства при стрельбе на максимальные дальности и может достигать 24 км. Общий фронт директрисы с учетом боковых защитных зон может составлять от 8 км и более.

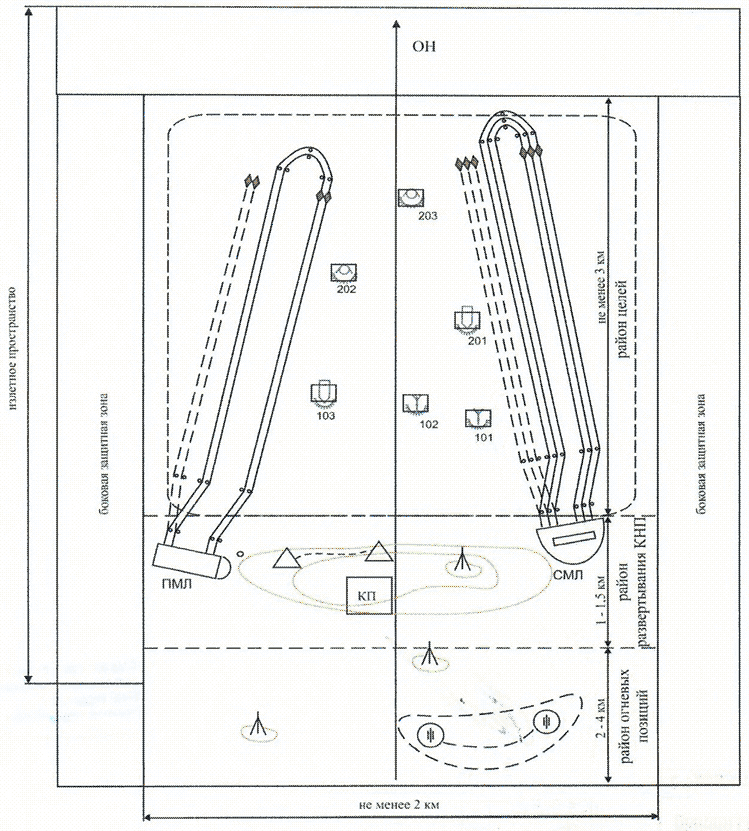

43. Артиллерийская директриса для стрельбы с закрытых огневых позиций (приложение N 12 к настоящим Требованиям) предназначена: для обучения личного состава артиллерийских воинских частей и подразделений выполнению мероприятий подготовки стрельбы и управления огнем; выполнения огневых задач с закрытых огневых позиций на тактических учениях батарей, дивизионов, воинских частей, учениях (контрольных занятиях) по управлению огнем артиллерии, воинской части, дивизиона; выполнения зачетных огневых задач офицерами и сержантами; проведения учебных и показных стрельб артиллерии.
Размеры и оборудование директрисы должны обеспечивать: развертывание артиллерийских подразделений (от одного дивизиона и более) в боевой порядок; выполнение огневых задач, в том числе маневр огнем по фронту и в глубину как с первого рубежа, так и с последующих рубежей после перемещения подразделений; маневр подразделений с совершением не менее двух перемещений боевого порядка; ведение разведки целей наблюдением на каждом рубеже на глубину не менее 3 км.
Директриса в зависимости от размеров учебного центра и применяемого вооружения может включать один или несколько положений для стрельбы и тыловой район.
Каждое положение для стрельбы включает район огневых позиций, район целей, район развертывания командно-наблюдательных пунктов <1>.
--------------------------------
<1> Далее - "КНП".
Район огневых позиций должен обеспечивать развертывание артиллерийского дивизиона на огневых позициях в соответствии с тактическими нормативами, совершение его подразделениями противоогневого маневра (перемещений). Его размеры могут быть от 2 км по фронту и 2 - 4 км в глубину.
Район целей должен обеспечивать ведение артиллерийской разведки подразделениями в соответствии с их боевыми возможностями. Размеры района целей могут быть от 2 км по фронту и 3 - 5 км в глубину.
Район развертывания КНП должен обеспечивать развертывание КНП подразделений (воинских частей) в соответствии с тактическими нормативами, совершение ими противоогневого маневра (перемещений). Размеры района развертывания КНП могут быть от 2 км по фронту и 1 - 1,5 км в глубину.
Оборудование директрисы включает: командные пункты; пункты управления; декоративные сооружения местных предметов и макеты целей; подвижные мотолебедки; имитаторы различного назначения; средства управления имитацией; коммутационные средства; укрытия для подвижных средств тяги; распределительные колодцы; подземные и полуподземные хранилища средств для создания мишенной обстановки; трассы для буксировки мишеней; пути движения войск; дороги руководства; сооружения опорной геодезической сети (с плотностью 1 - 2 опорные точки на 1 км2); линии связи для управления личным составом, обеспечивающим боевую стрельбу.
На боковых границах директрис выставляются сигналы опасных направлений. Сигналы устанавливают на расстоянии от объектов (границ учебного центра), при котором в случае разрыва снаряда (мины) в точке стояния сигнала обеспечивается безопасность объекта (местности вне границ учебного центра). Расстояния определяются в зависимости от калибра систем и радиуса зоны поражения осколками.
Первые сигналы устанавливаются на переднем крае района целей или вблизи него, а последующие - на определенных интервалах на всю глубину района. При определении места для установки сигналов учитывается направление смежных директрис и положение на них первых и последующих рубежей наблюдательных пунктов, размещение полигонных сооружений, подвижных средств тяги, целей, направление постоянных линий связи.
В качестве сигналов опасных направлений стрельбы могут быть использованы не только треугольники, но и декоративные сооружения, отдельные деревья. Участок местности, ограниченный по периметру сигналами, называется поражаемым пространством.
Каждое положение для стрельбы нумеруется порядковым номером. Этот номер присваивается соответственно району целей, району огневых позиций и району развертывания КНП, относящихся к нему.
Общая глубина положения для стрельбы определяется глубиной излетного пространства при стрельбе на максимальные дальности и может быть, без учета тылового района: 23,5 - 25,5 км для 122-мм гаубиц; 11,5 - 13,5 (7,5 - 9,5) км для 120-мм (82-мм) минометов.
Общий фронт директрисы с учетом боковых защитных зон должен составлять: не менее 8 км для 122-мм гаубиц; 5,5 (4,5) км для 120-мм (82-мм) минометов.
44. Директриса для стрельбы из вертолета предназначена для обучения выполнению упражнений стрельб из стрелкового оружия в полете по наземным целям. Выполнение упражнений стрельб из режима висения вертолета осуществляется из макета вертолета.
Директриса для стрельбы из вертолета оборудуется в соответствии с особенностями выполнения стрельб из стрелкового оружия из вертолетов согласно Курсу стрельб из стрелкового оружия, гранатометов, огнеметов и боевых машин войск национальной гвардии Российской Федерации, утвержденному приказом начальника Главного управления подготовки войск (сил) Федеральной службы войск национальной гвардии Российской Федерации от 17 октября 2017 г. N 10 "Об утверждении Курса стрельб из стрелкового оружия, гранатометов, огнеметов и боевых машин войск национальной гвардии Российской Федерации".
45. Огневой городок боевых машин предназначается для проведения стрелковых тренировок с личным составом подразделений, имеющих на вооружении боевые машины, без расхода моторесурсов.
Размеры и оборудование огневого городка должны обеспечивать:
выработку и совершенствование навыков обучаемых в разведке целей наблюдением, определении дальностей до целей и целеуказании;
обучение действиям при вооружении (с оружием) с применением правил стрельбы;
выполнение подготовительных упражнений из боевых машин, движущихся и установленных на рамах качания;
тренировки в стрельбе по воздушным целям в пешем порядке и на боевой машине;
обучение метанию ручных гранат;
отработку упражнений учебных стрельб на электронных тренажерах;
управление огнем отделения, взвода и роты.
Огневой городок включает: помещение огневого городка и участок выполнения подготовительных упражнений и нормативов без расхода моторесурсов, а также мишенное поле. На участке для обучения стрельбе в движении оборудуются исходное положение, рубежи открытия и прекращения огня.
На огневом городке сооружаются: здание, в котором размещаются командный пункт, учебные классы, лаборантская для хранения учебных пособий и приборов, боевые машины на рамах качания, тренажеры, пункт боепитания. Кроме того, в исходном положении на участке по обучению стрельбе в пешем порядке оборудуются УПУ и пункт боепитания, а на мишенном поле - распределительные колодцы и укрытия для мишенных установок появляющихся и движущихся целей.
Район целей и учебные места, необходимые для организации комплексных занятий, оборудуются в соответствии с настоящими Требованиями. Район целей создается на глубину, обеспечивающую выполнение подготовительных упражнений стрельб, разведку целей наблюдением и управление огнем подразделения.
К оборудованию пункта управления огневого городка боевых машин предъявляются те же требования, что и к участковому пункту управления.
Здания огневых городков боевых машин сооружаются таким образом, чтобы лицевая сторона находилась на линии рубежа открытия огня сопредельных директрис и участков для стрельбы.
46. Стрелковый тир - специально оборудованное сооружение для проведения тренировочных стрельб и соревнований по стрельбе из индивидуального (личного) и спортивного стрелкового оружия (пистолетов, карабинов, винтовок, автоматов).
Стрелковый тир предназначен для проведения тренировок в прицеливании из стрелкового оружия, приведения оружия к нормальному бою, выполнения подготовительных упражнений стрельб из малокалиберной винтовки и пистолета, упражнений учебных, контрольных, специальных и спортивных стрельб из пистолета. Оборудование тира осуществляется в соответствии с требованиями нормативных правовых актов Росгвардии по организации и проведению стрельб. На учебном месте для тренировки в прицеливании устанавливаются прицельные станки и другие приборы. Основные характеристики тира: по фронту - 50 м, в глубину - 100 м. Емкость тира, как правило, должна обеспечивать одновременное проведение занятий с отделением (войсковым нарядом) (приложение N 13 к настоящим Требованиям).
В зависимости от специфики задач выполняемых воинской частью (подразделением) для подготовки военнослужащих может создаваться тир ситуационной стрельбы, предназначенный для отработки тактических действий со стрельбой из короткоствольного оружия.
47. Интерактивный боевой тир предназначен для практической отработки навыков стрельбы личным составом в различной обстановке и в различных условиях.
Тир, как правило, должен быть крытый, длиной не менее 100 м и иметь не менее четырех направлений для стрельбы. В данном тире должны использоваться макеты, вырезанные из фанеры, имитирующие различные виды укрытий (окно, угол здания). Стены, полы и потолок должны быть обшиты пулеулавливающим покрытием. Тир необходимо оборудовать освещением, в том числе для отработки действий личного состава в условиях ограниченной видимости (мерцающий свет).
В стрелковой галерее устанавливается проекционный резиновый самозатягивающийся экран размером от 2,5 x 3 м и толщиной не менее 4 мм. Оборудование обеспечивает формирование изображений мишеней или интерактивных видеосюжетов и их проецирование на экран.
При пролете пули через самозатягивающийся резиновый экран оптико-электронная система определяет место попадания и передает координаты в персональный компьютер руководителя огневой подготовки для расчета и привязки точки попадания. Вся информация о процессе стрельбы отображается на проекционный экран, монитор руководителя, а также на стрелковые места, оборудованные мониторами (до 5 штук).
При невозможности создания интерактивного тира возможно замена на крытый стрелковый тир.
48. Городок боевого гранатометания предназначен для выполнения военнослужащими упражнений в метании ручных боевых гранат. Размеры и оборудование городка должны обеспечивать выполнение всех упражнений по организации и проведению боевого гранатометания (приложение N 14 к настоящим Требованиям).
Участок для метания боевых ручных гранат включает в себя: укрытие для очередной смены обучаемых; пункт боевого питания; исходный рубеж; огневой рубеж; мишенное поле.

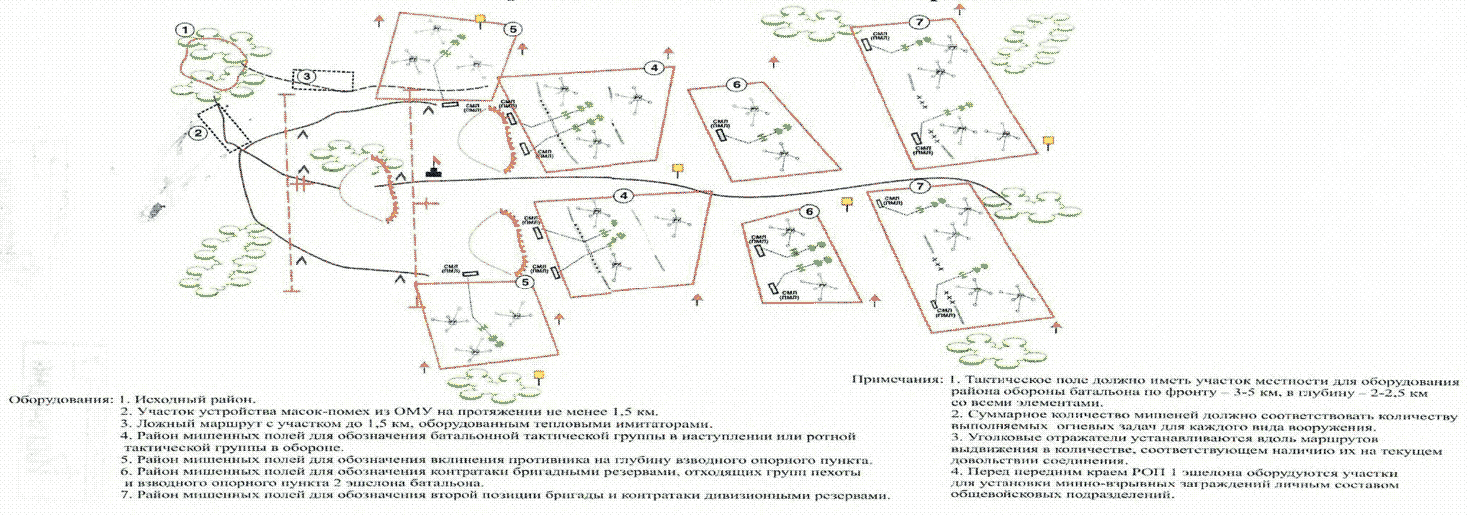

49. Учебное тактическое поле предназначено для проведения тактических (тактико-специальных) учений, тактических и тактикостроевых занятий с подразделениями, а также для полевых занятий с обучаемыми (приложение N 15 к настоящим Требованиям).
Размеры учебного тактического поля должны позволять одновременное проведение занятий с батальоном (ротой) и приравненным к ним подразделениями на различных участках (учебных местах), а его оборудование - обеспечивать обучение личного состава: расположению на месте (в выжидательном районе); действиям в составе войсковых нарядов по служебно-боевому применению; ведению наблюдения и разведки противника; приемам и способам действий в условиях применения противником оружия массового поражения и зажигательных средств; преодолению заграждений, зон разрушений и завалов; приемам и способам действий в очагах пожаров и населенных пунктах; обкатке личного состава, укрытого в инженерных сооружениях боевыми машинами.
Учебное тактическое поле включает: район расположения (выжидательный район) емкостью на роту; опорный пункт емкостью на (взвод); позиции резерва; участок инженерных заграждений; участки очагов пожаров и борьбы с боевыми машинами; строение населенного пункта городского типа; при необходимости участок форсирования водной преграды.
Для руководства личным составом и ведения наблюдения за действиями подразделений, а также для управления мишенной обстановкой и имитацией на тактическом учебном поле сооружается УПУ (площадка с навесом).
На указанной местности для проведения тактических учений сооружаются пункты управления руководства для розыгрыша боевых действий, укрытия для подвижных мотолебедок, ориентиры и декоративные сооружения, прокладываются улучшенные грунтовые дороги руководства.
На тактических учениях с боевой стрельбой определяются: рубежи открытия и прекращения огня, ОНС, границы БЗЗ для основных и артиллерийских подразделений; места, секторы запуска воздушных целей.
50. Особенности оборудования учебного тактического поля:
50.1. Для подготовки артиллерии (приложение N 16 к настоящим Требованиям). Размеры учебного тактического поля должны позволять одновременное проведение занятий штатными подразделениями артиллерии воинской части (для артиллерийского полка - не менее дивизиона), а также выполнение огневых задач с использованием средств имитации боевой стрельбы артиллерии.
Учебное тактическое поле включает: район огневых позиций и маневрирования огневых подразделений до 1,5 км по фронту и 1,5 км в глубину; район развертывания КНП до 1,5 км по фронту и 500 - 600 м в глубину; район целей размерами до 1,5 км по фронту и 2 км в глубину.
Оборудование района огневых позиций и маневрирования огневых подразделений включает пункты опорной геодезической сети, летние классы.
Оборудование рубежа развертывания КНП включает не менее двух подготовленных огневых позиций автоматического гранатомета на станке, пункт боепитания, сигнал для обозначения боевой стрельбы, пункты опорной геодезической сети. Каждая позиция оборудуется окопом и неподвижной станиной с устройством для фиксации ног станка.
Для обучения ведения артиллерийской разведке район целей оборудуется декоративными сооружениями и группами целей, обозначенных мишенями. Кроме того, для выполнения огневых задач с использованием средств имитации боевой стрельбы артиллерии в районе целей оборудуется макет местности.
Макет накрывается, как правило, на площади до 300 м по фронту и 600 м в глубину в масштабе 1:10000 по листу учебной карты. На макете обозначаются местные предметы, устанавливаются группы целей. Границы макета обозначаются знаками опасных и основного направлений стрельбы.
Общая глубина тактического поля с учетом глубины излетного пространства может составлять до 7 км.
Общая ширина тактического поля с учетом боковых защитных зон может составлять до 2 км.
50.2. Для воинских частей оперативного назначения устанавливаются стенды и оборудуются места для обучения действиям по пресечению массовых и групповых нарушений общественного порядка, несению патрульно-постовой службы, макет площадки городка с прилегающими к ней улицами и зданиями, макет 2 - 3-этажного здания, самолет, вагоны, платформы или их макеты; городок для отработки действий группы преследования; городок для отработки действий войскового наряда "Заслон", "Застава".
Для действий в составе войсковых нарядов по служебно-боевому применению создается учебный объект "Застава в районе ЧП".
50.3. Для специальных моторизованных воинских частей устанавливаются стенды и оборудуются макет улицы одного из маршрутов патруля с характерными особенностями, проезжей частью и дорожной разметкой и макет автомобиля для отработки вариантов действий при несении патрульно-постовой службы; полоса специальных моторизованных воинских частей; места для отработки приемов рукопашного боя и применения спецсредств, проведения наружного осмотра задержанного, оказания первой помощи пострадавшим; площадки для обучения охране места происшествия; тумба или будка с телефоном для тренировки взаимодействия и отработки доклада об обстановке; элементы спортивных сооружений (волнорезы, входы и выходы на трибуны стадионов), места посадки граждан в общественный транспорт для подготовки личного состава к службе по обеспечению массовых мероприятий; макет здания для отработки действий при организации службы караулов по усилению внешней охраны административных зданий. Для обучения войсковых нарядов войск национальной гвардии по подготовке к несению службы по охране общественного порядка и обеспечению общественной безопасности, а также действий при изменении обстановки создается учебный объект "Полоса по подготовке войсковых нарядов патрульно-постовой службы".
50.4. Для воинских частей по охране важных государственных объектов <1> оборудуется "Комплекс подготовки личного состава к несению боевой службы по охране важных государственных объектов", предназначенный для качественной подготовки личного состава караулов (застав) к несению боевой службы по охране ВГО и действий при осложнении обстановки.
--------------------------------
<1> Далее - "ВГО".
Комплекс подготовки личного состава к несению боевой службы состоит: участок запретной зоны протяженностью 100 м; места для подготовки часовых контрольно-пропускных пунктов; горизонтальный разрез караульного помещения; место для подготовки должностных лиц караула; места: для отработки приемов рукопашного боя; для выполнения норматива; для измерения следа человека; заряжания и разряжания оружия; для теоретической подготовки личного состава к боевой службе.
50.5. Для подразделений по охране специальных грузов <1> оборудуются: вагон (макет вагона), автомобиль (макет автомобиля); места для подготовки часовых по охране СГ на различных видах транспорта и отработки нормативов.
--------------------------------
<1> Далее - "СГ".
Устанавливаются стенды, планшеты с обязанностями лиц караулов, тактикой их действий при изменениях обстановки, правилами организации и несения службы, требованиями безопасности при обращении с оружием и несении службы, требованиями приказов, образцами документов караулов (планом охраны и обороны, постовой ведомостью и другими документами).
50.6. Для подразделений вневедомственной охраны оборудуются: места для обучения действиям по пресечению массовых и групповых нарушений общественного порядка, места для отработки приемов рукопашного боя и применения спецсредств, проведения наружного осмотра охраняемых объектов, задержанных, автотранспорта, оказания первой помощи и эвакуации пострадавших (макет площадки городка с прилегающими к ней улицами и зданиями, макет 2 - 3-этажного здания (для отработки действий по досмотру здания).
50.7. Для отрядов мобильных особого назначения и специальных отрядов быстрого реагирования оборудуются: места для обучения действиям по пресечению массовых и групповых нарушений общественного порядка, места для отработки приемов рукопашного боя и применения спецсредств, проведения наружного осмотра задержанного, тушения загораний обмундирования, снаряжения на личном составе, подвергшемуся воздействию зажигательной смеси, оказания первой помощи и эвакуации пострадавших, макет площадки городка с прилегающими к ней улицами и зданиями, а также 2 - 3-этажное здание, самолет, вагоны, платформы (или их макеты) для отработки действий по проникновению в здание, помещение, салон транспортного средства и освобождению заложников, макет.
Для обучения и отработки тактики действий сотрудников войск национальной гвардии создается учебный объект "Тактический городок для подразделения особого и специального назначения".
50.8. Для ВООВО оборудуются места: для обучения курсантов по выполняемым задачам войск; для приема практической части государственного экзамена.
Учебные объекты на учебном тактическом поле должны иметь достаточное освещение для проведения занятий в зимних (ночных) условиях.
51. Макет учебного центра и прилегающей местности - масштабная (уменьшенная) рельефная модель учебного центра и прилегающей местности со всеми местными предметами и учебными объектами, предназначенная для наглядного представления об учебном центре и местности в радиусе 5 км.
52. Для проведения занятий в зоне учебных городков размещаются учебный корпус с учебными классами. Учебный корпус - здание, оборудованное учебными (специальными) классами по предметам обучения, предназначенное для учебного процесса. Учебный класс - оборудованное помещение, рассчитанное для проведения занятий с взводом (учебной группой). По каждой теме занятий в классе имеется комплект наглядных пособий (рисунки, плакаты, таблицы, макеты, образцы, табельные и подручные средства).
53. Городок учебного гранатометания предназначен для обучения личного состава приемам и правилам метания ручных учебных и имитационных гранат <1> и подготовки его к практическому выполнению упражнений согласно требованиям нормативных правовых актов Росгвардии по организации и проведению стрельб. Городок учебного гранатометания должен оборудоваться учебными местами (направлениями) для первоначального обучения метанию ручных гранат, метания ручных гранат на дальность с места и в движении, метания ручных гранат на меткость и комплексного метания ручных гранат (приложение N 17 к настоящим Требованиям).
--------------------------------
<1> Далее - "ручные гранаты".
54. Стрелковый городок предназначен для проведения стрелковых тренировок (занятий) с личным составом. Стрелковый городок создается в тылу основного района (войскового стрельбища), вблизи расположения воинской части (ВООВО) как приказарменная УМБ и имеет основные характеристики: по фронту - 20 м, в глубину - 30 м.
Стрелковый городок должен обеспечивать: одновременное проведение занятий в составе отделения (взвода); обучение стрельбе из стрелкового оружия; выполнение нормативов и подготовительных упражнений без стрельбы; изучение правил стрельбы и материальной части оружия; проведение тренировок на тренажерных комплексах; обучение однообразию прицеливания; разведке целей наблюдением, определение дальностей и целеуказанию; обучение стрельбе по воздушным целям; обучение управлению огнем отделения (войскового наряда, взвода).
55. Учебный городок - специально оборудованный участок местности для проведения занятий с личным составом по предметам обучения. Учебный городок оснащается комплектами инженерных сооружений, учебного оборудования, макетами вооружения и техники, наглядными пособиями.
Если территория не позволяет оборудовать учебный городок, оборудуется учебная площадка. Размеры учебных городков должны обеспечивать проведение занятий в составе взвода (учебной группы).
56. Особенности оборудования учебных городков по предметам обучения:
56.1. Городок тактики служебно-боевого применения предназначен для проведения специальных тактических и тактико-строевых занятий с различными подразделениями войск национальной гвардии по их служебно-боевому предназначению:
56.1.1. Для подразделений специального назначения оборудуются десантно-штурмовая полоса, места для обучения действиям по пресечению массовых и групповых нарушений общественного порядка, выполнению задач по перевозке специальных и воинских грузов (макет площадки городка с прилегающими к ней улицами и зданиями, макет 2 - 3-этажного здания, самолет, автомобили, вагоны, платформы или их макеты).
Устанавливаются стенды по задержанию особо опасных вооруженных преступников, охране общественного порядка, обеспечению карантинных мероприятий при возникновении эпидемий, эпизоотий, стихийных бедствий и другие.
56.1.2. Для подразделений вневедомственной охраны оборудуются: макет улицы одного из маршрутов патруля с характерными особенностями, проезжей частью и дорожной разметкой и макет автомобиля для отработки вариантов действий; места для отработки приемов рукопашного боя и применения спецсредств, проведения наружного осмотра задержанного, оказания первой помощи пострадавшим; площадки для обучения охране места происшествия; тумба или будка с телефоном для тренировки взаимодействия и отработки доклада об обстановке; элементы спортивных сооружений (волнорезы, входы и выходы на трибуны стадионов), места посадки граждан в общественный транспорт для подготовки личного состава к службе по обеспечению массовых мероприятий; макет здания для отработки действий при организации службы караулов по усилению внешней охраны административных зданий.

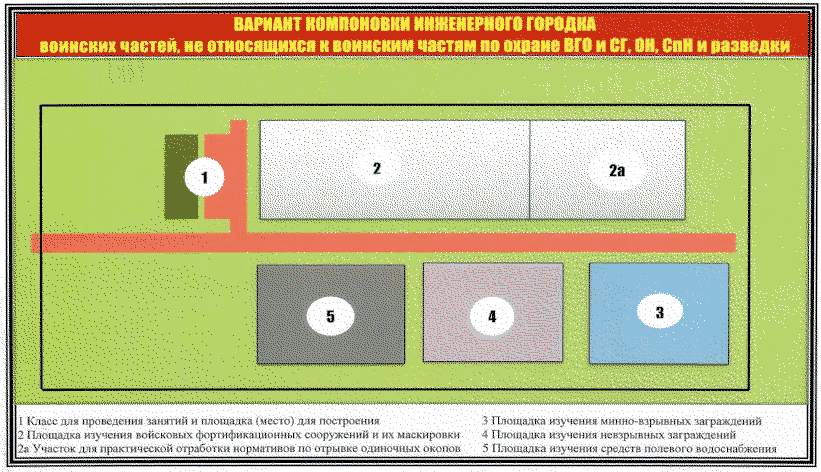

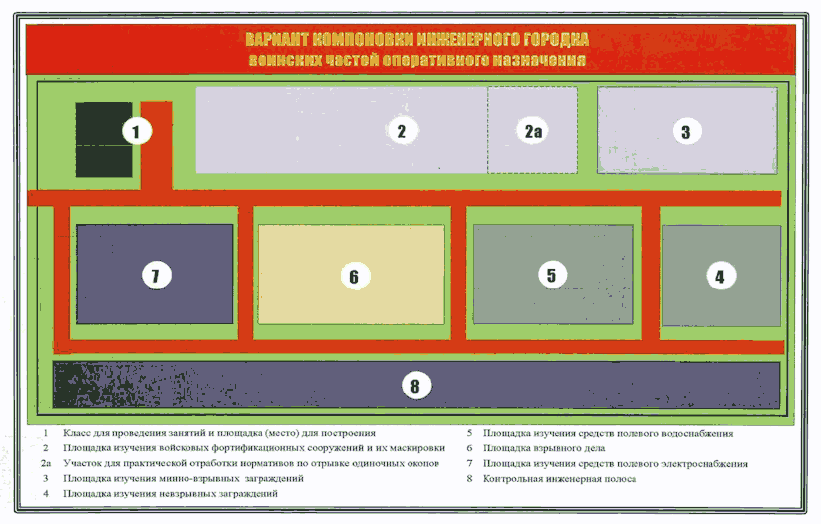

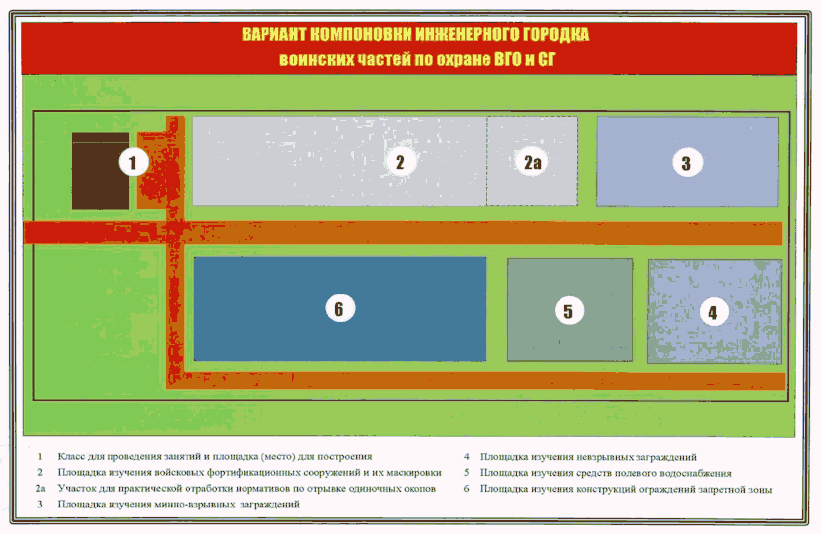

56.2. Инженерный городок - специально оборудованный участок местности, предназначенный для обучения личного состава войск по инженерной подготовке, инженерных воинских частей и подразделений по тактико-специальной, разведывательной, специальной и технической подготовке.
Инженерный городок состоит из учебных площадок, контрольной инженерной полосы для подготовки личного состава инженерно-саперных и общевойсковых подразделений действиям в составе инженерно-разведывательных дозоров и групп прикрытия по проверке путей движения войск, прилегающей местности и объектов на минирование, а также тропы сапера (в воинских частях специального назначения и разведки) (приложение N 18 к настоящим Требованиям).
Учебные площадки инженерного городка обеспечивают проведение занятий по инженерной подготовке подразделений в составе роты (взвода, учебной группы), в ходе которых ведется подготовка их к самостоятельному выполнению основных задач инженерного обеспечения, приобретение навыков применения инженерных средств, обучение фортификационному оборудованию местности, совершенствование тактики действий при выполнении служебно-боевых задач в условиях минной опасности.
Контрольная инженерная полоса (в воинских частях оперативного назначения, а также в воинских частях при наличии штатных инженерно-саперных подразделений) для подготовки личного состава инженерно-саперных подразделений к действиям по проверке путей движения войск, прилегающей местности и объектов на минирование, в составе инженерно-разведывательного дозора и групп прикрытия представляет собой выделенный (обозначенный) на местности участок дороги, оборудованный гидротехническими и дорожными сооружениями (или их макетами), в том числе мостами, водопропускными трубами, люками коммуникаций, а также имеющий воронки, выбоины, лужи, кюветы и обочины с кучами щебня, мусора, макеты (кузова, остовы) автомобилей и другой техники, домов с приусадебными участками, различными хозяйственными постройками и колодцами, заборов с калитками и воротами, киосков, придорожных фонарей и отдельные брошенные предметы (бочки, автомобильные покрышки).

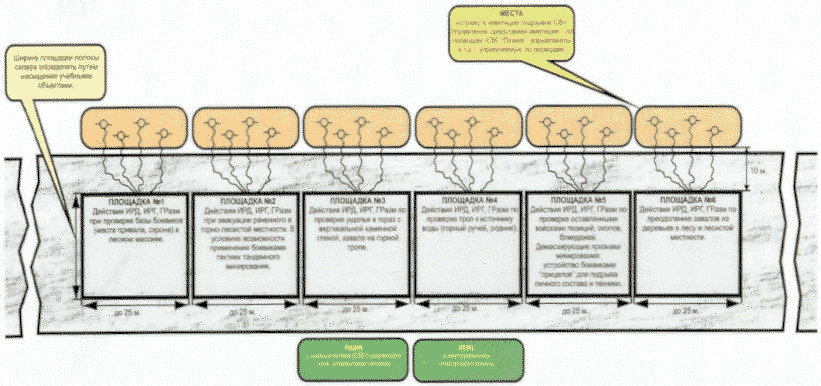

Тропа сапера (в воинских частях специального назначения и разведки) предназначена для подготовки саперов и подразделений специального назначения и разведки к действиям в условиях минной опасности горно-лесистой местности и включает участок дороги в горно-лесистой местности с подъемом в гору.
Учебное поле (площадка, участок) для практического проведения взрывных работ и уничтожения взрывоопасных предметов (боевой эффективности инженерных боеприпасов) располагается на безопасном расстоянии и включает места для изготовления зажигательных трубок и зарядов, подрывания деревянных, металлических и железобетонных элементов (конструкций) и грунтов, уничтожения взрывоопасных предметов, кроме того, оборудуется полевой расходный склад взрывчатых веществ и средств взрывания, укрытия для личного состава, пункт управления.

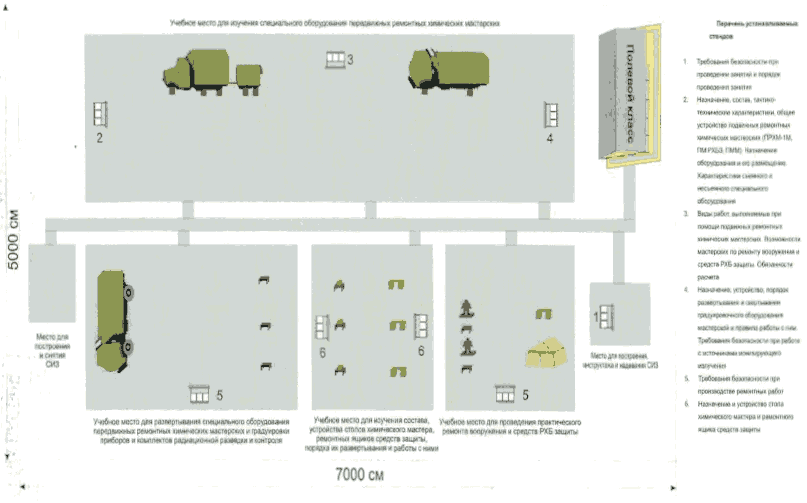

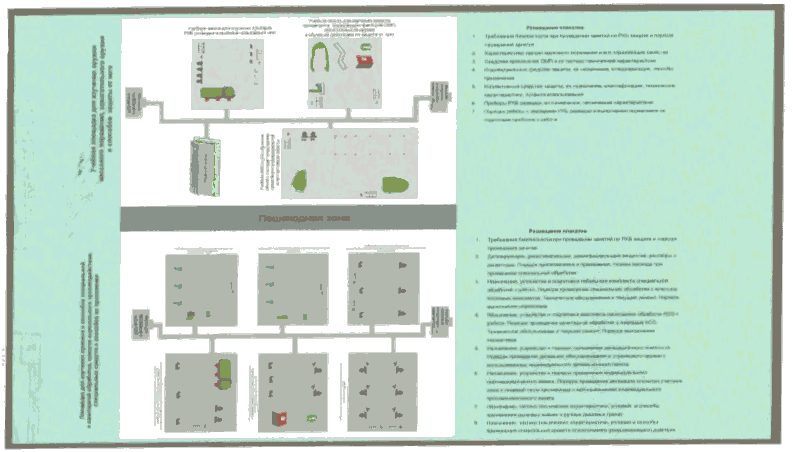

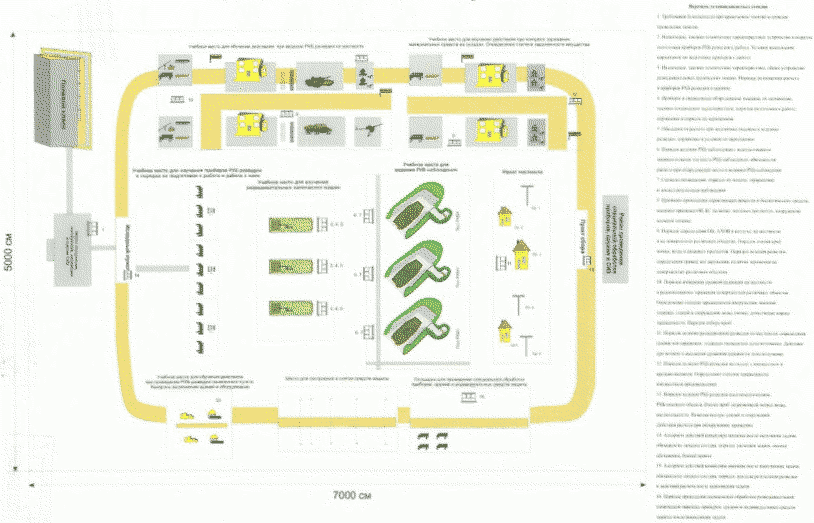

56.3. Участок для подготовки подразделений по радиационной, химической и биологической <1> защите предназначен для обучения подразделений войск национальной гвардии действиям в условиях РХБ заражения, способам действий личного состава при ликвидации последствий аварий на радиационно- и химически опасных объектах и состоит из площадок: изучения оружия массового поражения, зажигательного оружия и способов защиты от него; изучения приемов и способов специальной и санитарной обработки, средств аэрозольного противодействия, специальных средств и способов их применения, для обучения действиям личного состава на посту РХБ наблюдения (приложение N 19 к настоящим Требованиям).
--------------------------------
<1> Далее - "РХБ".
В отдельно дислоцированном подразделении оборудуется площадка по РХБ защите.
Для воинских частей, имеющих в своем составе подразделения РХБ защиты, создаются учебные площадки для подготовки специалистов РХБ защиты (приложение N 20 к настоящим Требованиям).
Для воинских частей и подразделений, имеющих в своем составе специалистов по применению огнеметно-зажигательных и специальных средств, создается участок для стрельбы из огнеметов и гранатометов магазинных ГМ-94 (приложение N 21 к настоящим Требованиям).
56.4. Городок военно-медицинской подготовки предназначен для обучения личного состава подразделений и младшего медицинского персонала войск национальной гвардии способам оказания первой помощи раненым и больным, изучения индивидуального и группового медицинского оснащения, применяемого при выполнении отдельных мероприятий, порядка организации первой помощи в подразделении.
Городок состоит из специализированного класса военно-медицинской подготовки и учебного военно-медицинского поля.
56.5. Городок подготовки по связи - специально оборудованный участок местности (размер 220 x 180 м), предназначенный для обучения личного состава войск национальной гвардии по подготовке по связи, воинских частей и подразделений связи по тактико-специальной и специальной подготовке и состоит из специализированного учебного класса, учебных площадок по развертыванию аппаратных связи и средств электропитания, отработке учебных задач на радиостанциях средней и малой мощности (состоящих на вооружении воинской части и подразделения связи), отработке нормативов по специальной подготовке, подготовке по связи и автоматизации, изучению антенно-мачтовых устройств и особенностей прокладки кабельных линий связи (приложение N 22 к настоящим Требованиям).
Городок подготовки по связи оборудуется на учебных центрах округов, соединений и ВООВО войск национальной гвардии, где оборудуются площадки для отработки нормативов по развертыванию и изучению устройств.
В специализированном классе и на территории городка подготовки по связи устанавливаются стенды по тактико-техническим характеристикам командно-штабных машин, радиостанций средней мощности, комплексам аппаратной связи, аппаратных средств засекреченной связи и другим средствам связи, состоящих на вооружении воинской части (подразделения связи), отрабатываемым нормативам, условиям выполнения учебных задач и порядку определения оценки за их выполнение; правилам ведения переговоров по радио; основам организации связи; категориям нарушений безопасности связи.

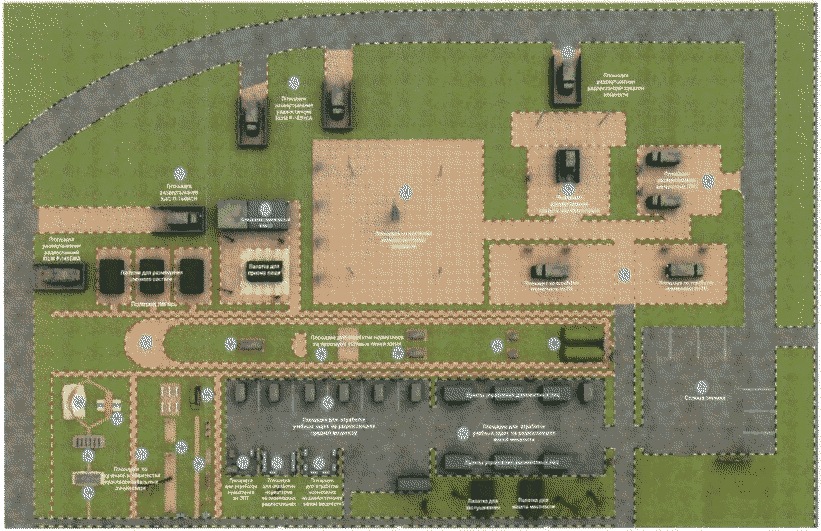

56.6. Учебный городок служб технического обеспечения предназначен для изучения теоретических, практических вопросов и отработки нормативов с использованием вооружения, военной и специальной техники <1>. Учебный городок служб технического обеспечения может состоять из трех комплексных участков: участок развертывания подвижных средств технического обслуживания и ремонта; участок развертывания пункта приема техники; участок организации внутренней службы в парке.
--------------------------------
<1> Далее - "ВВСТ".
На участке могут быть предусмотрены два отапливаемых учебных класса и ангар для проведения занятий на ВВСТ, оснащенные охранной сигнализацией с выходом на дежурного по учебному центру, укрытия (капониры) для организации защиты и маскировки военной техники. Основные дороги и проезды должны быть отсыпаны покрытием, позволяющим проезд ВВСТ до 20 тонн.
Учебный городок должен быть электрифицирован, оснащен ливневой канализацией, инженерно-техническими средствами охраны.
57. Спортивный городок предназначен для проведения занятий по атлетической подготовке, гимнастике и рукопашному бою. Оборудование спортивного городка включает спортивные сооружения и места для физической подготовки военнослужащих (сотрудников) и обеспечивает их физическую натренированность, проведение спортивных игр и состязаний.
На спортивном городке оборудуются: стадион; гимнастический городок с многопролетными гимнастическими снарядами и силовыми тренажерами; единая полоса препятствий (два направления), площадка для обучения приемам рукопашного боя, дистанции для проведения занятий и состязаний по кроссу, марш-броску и лыжным гонкам.
При отсутствии стадиона и спортивного зала оборудуются: площадка для спортивных игр, площадка для тренировки метания гранат с лыжами и без лыж, замкнутая беговая дорожка.
Спортивные сооружения и места для физической подготовки оборудуются согласно требованиям Наставления по физической подготовке и спорту в войсках национальной гвардии Российской Федерации, утвержденного приказом Федеральной службы войск национальной гвардии Российской Федерации от 29 марта 2018 г. N 100 "Об утверждении Наставления по физической подготовке и спорту в войсках национальной гвардии Российской Федерации".
58. Строевой плац на территории учебного центра оборудуется в соответствии с требованиями приложения N 8 к Строевому уставу Вооруженных Сил Российской Федерации, утвержденному приказом Министра обороны Российской Федерации от 11 марта 2006 г. N 111.

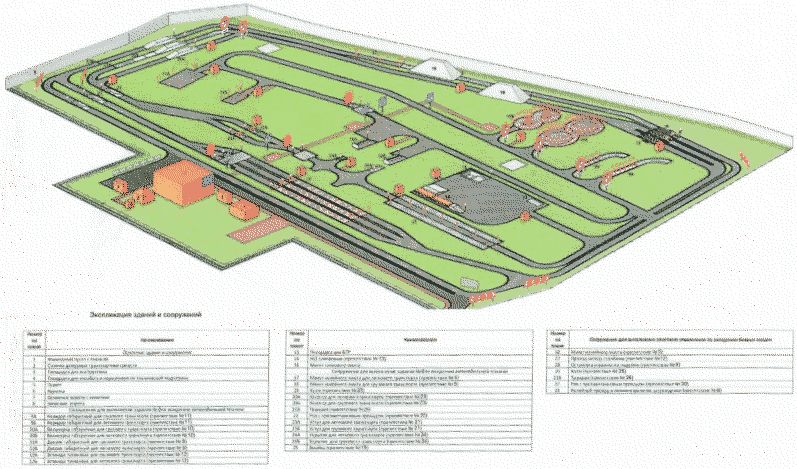

59. Автодром - территория (участок местности), специально оборудованная комплексом технических средств и сооружений, предназначенная для проведения занятий по обучению личного состава вождению и (или) проведения экзаменов по первоначальным навыкам управления транспортными средствами, испытания автомобилей (бронетехники), совершенствования мастерства вождения и для проведения соревнований на автомобилях (бронетехники) (приложение N 23 к настоящим Требованиям).
Территория автодрома разбивается на участки. На каждом из них создаются маршруты и дороги для колесной техники, которые оборудуются препятствиями, светофорами, дорожными сигнальными знаками и указателями.
На автодроме сооружается пункт управления с классами для изучения основ и правил вождения, занятий на тренажерах и помещением для хранения учебных пособий и приборов.
Для оборудования автодрома подбирается местность, обеспечивающая по своим размерам создание необходимого количества участков с рельефом, характерным для места постоянной дислокации воинской части (ВООВО, подразделения). Для ВООВО оборудуется место для проведения первоначального обучения вождению и сдачи экзамена на право управления транспортными средствами.
Участки закрытой площадки или автодрома (в том числе автоматизированного) для первоначального обучения вождению должны иметь ровное и однородное асфальтовое или цементобетонное покрытие, обеспечивающее круглогодичное функционирование. Размер закрытой площадки или автодрома для первоначального обучения вождению должен составлять не менее 0,24 га.
60. Танкодром предназначен для обучения и совершенствования навыков личного состава в вождении боевых машин (приложение N 24 к настоящим Требованиям).
Для оборудования танкодрома на учебном центре подбирается местность с рельефом, характерным для данного театра военных действий, и размерами, обеспечивающими возможность создания необходимого количества участков и маршрутов.
На танкодроме сооружаются: пункт управления, обеспечивающий наблюдение за всеми или большинством участков (маршрутов) вождения, с классами для изучения основ движения, правил вождения и тренировки на тренажерах, помещение для хранения учебных приборов и пособий; участки и маршруты по упражнениям курса вождения боевых машин; учебные места для обеспечения проведения комплексных занятий.
Учебные места для отработки техники преодоления препятствий по элементам (макет колейного моста, колейный проход в минно-взрывном заграждении, противотанковый ров с проходом и другие), а также макеты погрузочной железнодорожной платформы.
Для одновременного проведения занятий с несколькими подразделениями на каждом танкодроме оборудуются не менее двух маршрутов с препятствиями и заграждениями с тем, чтобы при проведении восстановительных работ на одном из них обеспечивалась возможность проведения занятий на другом.

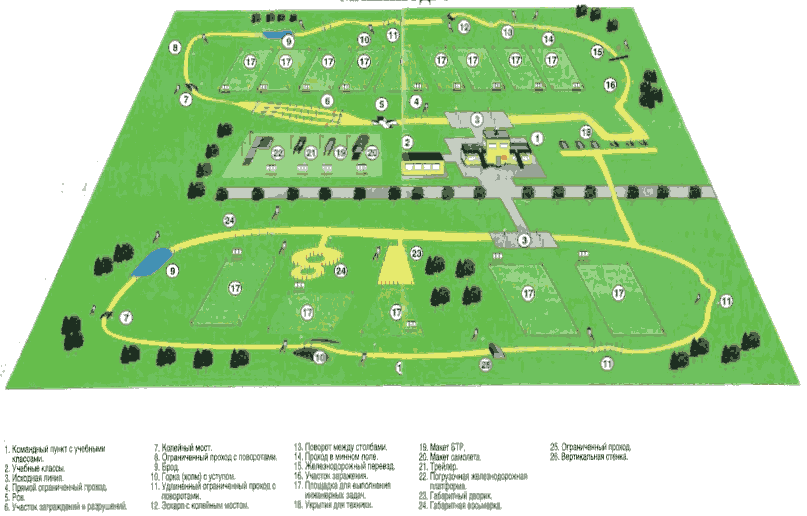

61. Машинодром инженерных машин предназначен для обучения механиков-водителей, экипажей и расчетов вождению инженерных машин и выполнения инженерных задач (приложение N 25 к настоящим Требованиям).
Для оборудования машинодрома подбирается местность, обеспечивающая создание необходимого количества трасс, маршрутов и площадок для отработки инженерных задач.
Машинодром состоит из: пункта управления; маршрутов вождения колесной инженерной техники; участков и площадок для отработки инженерных задач, преодоления отдельных препятствий и отработки отдельных упражнений. Количество маршрутов, участков и учебных мест на машинодроме определяется исходя из требований программы боевой подготовки инженерных воинских частей и подразделений с учетом одновременного проведения занятий с экипажами (расчетами) различных типов инженерных машин.
Оборудование участков (маршрутов) машинодрома соответствующими препятствиями, заграждениями и ограниченными проходами осуществляется в соответствии с условиями отдельных упражнений. Требования к территории машинодрома те же, что приводятся в описании танкодрома.

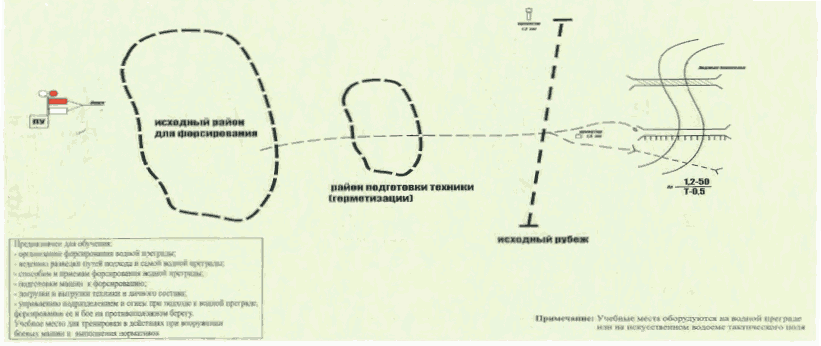

62. Вододром (участок форсирования водной преграды) - участок местности с водоемом (водоемами), предназначенный для отработки приемов форсирования водной преграды на военной технике (приложение N 26 к настоящим Требованиям).
Оборудуется в зависимости от значений водной преграды (ее ширины, глубины, скорости течения, характера берегов, дна и долины), а также от состояния погоды и времени года. В зависимости от ширины водные преграды делятся на узкие (до 100 м), средние (до 250 м), широкие и крупные (более 250 м). По глубине водные преграды подразделяются на мелкие (до 1,5 м), глубокие (свыше 1,5 м) и очень глубокие (5 м и более). Глубина водной преграды влияет на выбор способов переправы войск при ее форсировании.
63. Здание для высотной подготовки представляет собой многоэтажное строение с окнами, оборудованное для практической отработки приемов по проникновению внутрь помещений через окна с крыши и других этажей (приложение N 27 к настоящим Требованиям).
Здание 3 - 7-этажное, кирпичное (бетонно-блочное), с межэтажными и стеновыми перекрытиями, внутренними огороженными лестничными пролетами, неостекленными оконными проемами. Внутренние помещения оборудуются с возможностью изменений интерьера, с использованием щитовых конструкций. Дополнительно могут располагаться приспособления (наклонные поверхности, защитные ограждения, крепежные скобы, скалодром и тому подобные). Здание (на один-два подъезда) должно быть оборудовано подвальным помещением со сложной планировкой.
На крыше оборудуются инженерные сооружения для крепления веревок под тренировку и проведения учебных занятий со специалистами-высотниками и возможностью десантирования с вертолета.
64. Учебное поле для подготовки специалистов артиллерийско-технического обеспечения - участок (район) местности, предназначенный и оборудованный для проведения занятий с курсантами факультета артиллерийского вооружения, слушателями курсов усовершенствования офицерского состава с целью формирования практических навыков в организации артиллерийско-технического обеспечения воинской части (ВООВО, артиллерийского подразделения) при подготовке и в ходе выполнения служебно-боевых задач и включает: "Полевой склад артиллерийского вооружения и боеприпасов"; "Площадка развертывания подвижной мастерской по ремонту артиллерийского вооружения", "Полевой класс", "Пункт боевого питания", "Площадка выверки вооружения боевых машин и артиллерийских систем", "Пункт приведения артиллерийских и минометных выстрелов в окончательно снаряженный вид", объекты обеспечения.
65. Учебное поле тыла предназначено для проведения занятий по тактико-специальной и специальной подготовке с подразделениями тыла воинской части (ВООВО), а также для подготовки младших специалистов служб тыла.
66. Учебное военно-медицинское поле предназначено для практической отработки вопросов военно-медицинской, специальной, тактико-специальной подготовки, а также вопросов по защите от оружия массового поражения с личным составом воинских частей (медицинскими подразделениями) и санитарными инструкторами в условиях, приближенных к боевым (приложение N 28 к настоящим Требованиям).

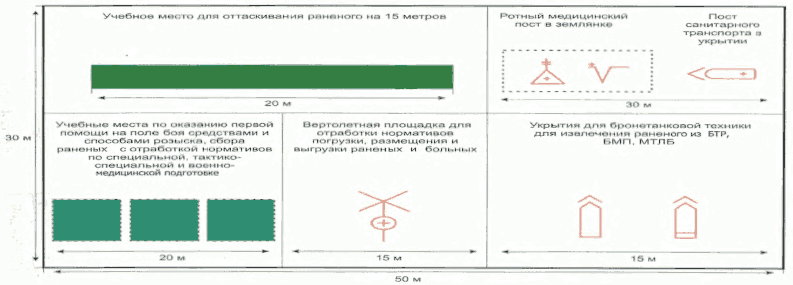

Учебное военно-медицинское поле размером 50 x 30 м разбивается на учебные места (учебные точки). На отдельной площадке располагают табельные и подручные средства медицинской эвакуации, оборудуют укрытия для размещения транспорта, который можно использовать для эвакуации раненых (БТР, МТЛБ, УАЗ-39629 (39625) и другие); устанавливают фюзеляжи (макеты) вертолетов Ми-8 и Ми-24 для отработки обучаемыми вопросов погрузки, размещения и выгрузки раненых и больных.

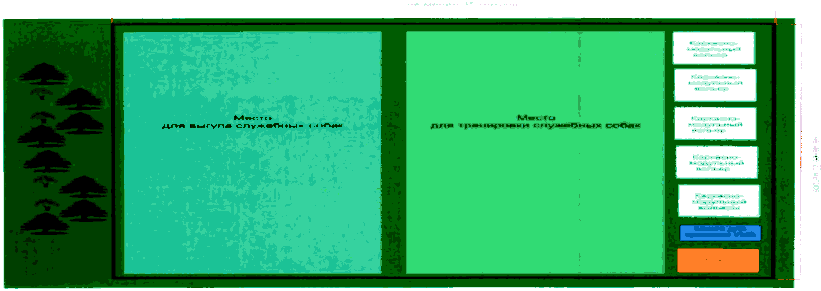

67. Площадка для служебных собак предназначена для обучения специалистов кинологических подразделений, дрессировки (тренировки) служебных собак по предназначению в служебно-боевой деятельности войск, а также для временного их размещения.
Площадка для служебных собак включает в себя: места временного размещения, выгуливания служебных собак, а при необходимости оборудуется класс специальной подготовки кинологов, элементы учебно-материальной базы и место для их хранения (приложение N 29 к настоящим Требованиям).
68. Блочно-модульные строения предназначены для создания полномасштабного макета населенного пункта (деревня, город) или его элемента (улица, двор), предназначенного для отработки тактики действий в населенном пункте.
69. Участки, оборудованные для горной и специальной подготовки, предназначены для обучения действиям в горных районах (местностях). В этих целях подбираются участки, позволяющие проводить тактические занятия (учения) по действиям обходящих отрядов и групп, преодолению и захвату горных перевалов, высадке тактических воздушных десантов в горах, преодолению горных рек, скалолазанию, ведению стрельбы из всех видов оружия, вождению боевой техники в горах и другие занятия.
70. Полоса психологической подготовки оборудуется параллельно с контрольной полосой по тактической подготовке и включает: исходный рубеж; кирпичную стенку с проломами; огневой коридор; кирпичную стенку, за которой ров с водой; завал и проволочные заграждения; ход сообщения, переходящий в окоп для гранатометания; ров с водой и средствами преодоления его; участок железной дороги с водоотводными трубами; разрушенный мост; вертикальную стенку; участки обучения личного состава применению оружия на боевой службе и борьбе с воздушными целями.
Для формирования у личного состава психологической устойчивости и выработки навыков правильного выбора решений и способов выполнения поставленных задач в обстановке, приближенной к условиям современного боя, на полосе психологической подготовки используются имитационные средства.
71. Контрольная полоса по тактической подготовке предназначена для отработки учебных вопросов плановых тем тактической подготовки в комплексе с другими предметами обучения в звене солдат - отделение тактико-строевым методом, определения качества отработки программы обучения, проверки одиночной подготовки и слаживания отделения. Полоса оборудуется на учебном центре или вблизи дислокации воинской части (ВООВО, подразделения).
технического обслуживания, ремонта и хранения
полигонного (стрельбищного) оборудования
72. Полигонное оборудование - совокупность сооружений (со средствами радиолокации, связи и объективного контроля), механизмов, машин, устройств, приборов, обеспечивающих работу войскового стрельбища (учебного объекта), а также позиций для размещения вооружения и военной техники.
73. Стрельбищное оборудование предназначено для создания на местности (в том числе неподготовленной) мишенной обстановки с целью обучения быстрому и меткому поражению мишеней (радиоуправляемых, кабельных) из стрелкового, крупнокалиберного оружия при любых погодных условиях.
74. В целях поддержания полигонного (стрельбищного) оборудования в постоянной готовности к использованию и в соответствии с настоящими Требованиями устанавливается единая система технического обслуживания и определяются основы организации технического обслуживания и ремонта полигонного оборудования.
75. Единая система технического обслуживания и ремонта полигонного оборудования (приложение N 30 к настоящим Требованиям) включает в себя:
75.1. Техническое обслуживание при использовании:
контрольный осмотр;
ежедневное техническое обслуживание;
техническое обслуживание N 1 <1>;
--------------------------------
<1> Далее - "ТО-1".
сезонное обслуживание;
техническое обслуживание N 2 <2>;
--------------------------------
<2> Далее - "ТО-2".
75.2. Техническое обслуживание при длительном хранении:
ТО-1 (ТО-1х);
ТО-2 (ТО-2х).
75.3. Ремонт:
текущий ремонт; средний ремонт; капитальный ремонт.
76. Контрольный осмотр, ежедневное техническое обслуживание и текущий ремонт проводятся в процессе использования полигонного оборудования, как правило, накануне и после занятий (учений, стрельб). Если полигонное оборудование не используется, то контрольный осмотр не проводится, а ежедневное техническое обслуживание проводится в соответствии с требованиями нормативно-технической документации.
При проведении сезонного обслуживания работы проводятся в объеме очередного ТО-1 или ТО-2.
ТО-1, ТО-2, сезонное обслуживание, а также средний ремонт и капитальный ремонт являются плановыми.
Средний ремонт и капитальный ремонт полигонного оборудования проводится в соответствии с утвержденными межремонтными сроками на конкретные изделия, агрегаты и узлы.
77. Контрольный осмотр проводится оператором учебного объекта перед началом и после окончания каждого занятия продолжительностью не более 2 часов с целью проверки готовности учебного оборудования к работе и подготовки его к дальнейшей эксплуатации.
78. Ежедневное техническое обслуживание проводится в течение недели с целью систематического ухода за оборудованием по 2 - 3 часа ежедневно или не реже одного раза в неделю 6 - 7 часов.
Ежедневное техническое обслуживание заключается в дополнении к объему контрольного осмотра, проверке надежности крепления узлов, агрегатов и механизмов, состояния бруствера и укрытий путем внешнего осмотра, чистки, регулировки электрооборудования, устройств и механизмов.
79. ТО-1 производится в целях поддержания оборудования в работоспособном (исправном) состоянии до очередного номерного обслуживания продолжительностью 6 - 7 часов в парково-хозяйственный день.
ТО-1 заключается в дополнении к объему ежедневного технического обслуживания проверке: соответствия номиналов предохранителей, величин сопротивления защитного заземления и изоляции кабелей; состояния кабельных траншей, наличия кабельных пикетов, маркировки и нумерации кабелей и оборудования; ширины колеи рельсовых путей, состояния шпал и надежности крепления к ним рельс, наличия предусмотренных зазоров на стыках; укомплектованности электроустановок предупредительными плакатами, средствами защиты и их состояние, при необходимости подвергнуть испытаниям в лабораторных условиях; основных параметров электросхем оборудования.
80. ТО-2 производится в целях поддержания оборудования в работоспособном (исправном) состоянии перед постановкой на длительное хранение продолжительностью 10 часов.
ТО-2 заключается в проведении перед постановкой на длительное хранение и при сезонном обслуживании дополнительно к объему ТО-1 проверки основных параметров и функционирования оборудования. В этих целях проводится чистка, полная или частичная разборка составных частей и сборочных единиц, их промывка, замена смазки; замена пришедших в негодность деталей.
В случае выявления неисправностей, которые невозможно устранить, оборудование подготавливается к сдаче в капитальный (средний) ремонт.
81. Сезонное обслуживание производится в целях подготовки оборудования к осенне-зимнему или весенне-летнему периодам эксплуатации.
Сезонное обслуживание проводится два раза в год при переходах с осенне-зимнего на весенне-летний и с весенне-летнего на осенне-зимний периоды эксплуатации и заключается в дополнительно к объемам ТО-1 и ТО-2 в замене смазки согласно карте смазки, замене масел и жидкостей.
82. Начальник учебного центра разрабатывает план сезонного обслуживания учебного оборудования и за 10 - 15 дней до начала работ представляет его на утверждение непосредственному командиру (начальнику).
83. В соответствии с требованиями и инструкциями по эксплуатации оборудования начальником учебного центра (войскового стрельбища) разрабатываются перечни работ, проводимых при каждом виде обслуживания.
84. Обслуживание полигонного оборудования проводится личным составом учебного центра под непосредственным руководством начальников учебных объектов и контролем начальника учебного центра (заместителя начальника учебного центра по технической части).
85. В соответствии с технической документацией для каждого типа оборудования устанавливаются сроки эксплуатации до очередного ремонта.
Основанием для проведения ремонта оборудования служат акты технического состояния. Техническое состояние агрегатов и приборов, подлежащих ремонту, определяет комиссия, назначенная приказом командира (начальника), которому учебный центр подчиняется. В случае установления комиссией технической исправности установки, прибора, агрегата решением комиссии срок их эксплуатации может быть продлен.
86. Истечение срока эксплуатации не является основанием для отправки его в ремонт или списания.
87. В зависимости от характера, степени износа и повреждений оборудования и отработанного количества часов (циклов) установлены следующие виды ремонтов: текущий, средний, капитальный.
88. Текущий ремонт производится операторами и другими специалистами учебного центра при ТО-1 или ТО-2 и в процессе эксплуатации оборудования. Текущий ремонт заключается в техническом осмотре установки, агрегата или прибора, проверке работоспособности, устранении выявленных при осмотре или в процессе эксплуатации простейших неисправностей и повреждений путем замены отдельных деталей, выполнения слесарных работ.
При текущем ремонте по мере необходимости могут также частично разбираться агрегаты без снятия их с установки, производиться необходимые регулировочные работы, смазка и частичная покраска оборудования.
89. Средний ремонт заключается в замене или ремонте 1 - 2 основных агрегатов, узлов, приборов, редуктора, электродвигателя, блока реле или электросхемы, магнитного пускателя. При среднем ремонте тщательно проверяется техническое состояние незамененных узлов и деталей, устраняются обнаруженные неисправности, производятся регулировочные, слесарные и сварочные работы.
90. Капитальный ремонт заключается в обязательной полной разборке, дефектовке деталей агрегатов и приборов, их восстановлении или замене изношенных новыми и сборке. При этом восстанавливаются точные размеры всех деталей, заменяются уплотнения (прокладки, сальники), производятся сварочные работы, замена смазки, регулировочные работы и полная покраска.
После капитального ремонта определяется срок службы оборудования и заносится в паспорт изделия. На изделии выбивается штамп с указанием года и месяца ремонта.
91. Потребность в техническом обслуживании и ремонте полигонного оборудования планируется исходя из установленной периодичности технического обслуживания, межремонтных сроков эксплуатации и планов боевой подготовки.
92. Планы технического обслуживания и ремонта полигонного оборудования разрабатываются начальниками учебных объектов под руководством заместителя командира (начальника) воинской части (ВООВО) по технической части на полугодие и утверждаются командиром (начальником) воинской части (ВООВО).
93. В плане технического обслуживания и ремонта полигонного оборудования указывается:
на каком объекте и в какие дни проводится техническое обслуживание, его вид и срок исполнения;
материальное обеспечение и количество личного состава, привлекаемого в помощь операторам;
лицо, ответственное за проведение обслуживания.
Утвержденные планы технического обслуживания и ремонта полигонного оборудования являются основанием для истребования запасных частей, принадлежностей, имущества, горючего и смазочных материалов и их расхода в пределах установленных норм.
94. Хранение полигонного оборудования организовывается в тыловом районе учебного центра (войскового стрельбища), где размещаются помещения для хранения и обслуживания полигонного оборудования и приборов.
Перед постановкой на длительное хранение и при сезонном обслуживании дополнительно к объему ТО-1 проверяются основные параметры и функционирование оборудования. Производятся чистка, полная или частичная разборка составных частей и сборочных единиц, их промывка, замена смазки, замена пришедших в негодность деталей. Устраняются выявленные недостатки и неисправности.
95. Работы по установке, обслуживанию и ремонту электроустановок должны выполняться в соответствии с Правилами устройства электроустановок (ПУЭ) <1>, а также Строительными нормами и правилами (СНиП) <2>, государственными стандартами.
--------------------------------
<1> Приказ Министерства энергетики Российской Федерации от 20 июня 2003 г. N 242 "Об утверждении глав Правил устройства электроустановок".
<2> Постановление Государственного комитета Российской Федерации по строительству и жилищно-коммунальному комплексу от 17 сентября 2002 г. N 123.
96. Эксплуатация действующих электроустановок (установок под напряжением (полностью или частично) или на которые в любой момент может быть подано напряжение включением коммутационной аппаратуры) организуется в соответствии с требованиями Правил технической эксплуатации электроустановок потребителей <3>, утвержденных приказом Министерства энергетики Российской Федерации от 13 января 2003 г. N 6 "Об утверждении Правил технической эксплуатации электроустановок потребителей", и Правил по охране труда при эксплуатации электроустановок <4>, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г. N 328н "Об утверждении правил по охране труда при эксплуатации электроустановок".
--------------------------------
<3> Далее - "ПТЭЭП".
<4> Далее - "ПОТЭЭ".
97. Ответственность за правильную и безопасную эксплуатацию электроустановок, организацию выполнения требований электробезопасности на учебном центре (войсковом стрельбище) возлагается на командира (начальника), в подчинении которого находится учебный центр (войсковое стрельбище).
98. На каждом учебном центре (войсковом стрельбище) решением командира (начальника) назначается лицо, ответственное за организацию эксплуатации электрохозяйства учебного центра (войскового стрельбища) (ответственный за электрохозяйство) и выполнение ПТЭЭП и ПОТЭЭ. В периоды его длительного отсутствия (отпуск, командировка, болезнь) назначается лицо, его замещающее.
99. Назначенное должностное лицо проходит специальную подготовку по устройству электроустановок, применяемых на учебных объектах, по правилам их эксплуатации и техники электробезопасности.
100. Для личного состава учебного центра (войскового стрельбища), обслуживающего электроустановки, должностным лицом, назначенным ответственным за организацию эксплуатации электрохозяйства учебного центра (войскового стрельбища), на основе ПТЭЭП и ПОТЭЭ разрабатываются инструкции, предусматривающие особые требования и дополнительные мероприятия, повышающие безопасность эксплуатации установок. Указанные инструкции не реже одного раза в три года, а также при каждом изменении условий эксплуатации, изменениях, произведенных в схемах и оборудовании, или при издании новых руководящих документов уточняются и утверждаются начальником учебного центра (войскового стрельбища).
101. На учебном центре (войсковом стрельбище) работы с электроустановками, как правило, выполняются по распоряжению и в порядке текущей эксплуатации.
Все распоряжения на выполнение работ с электроустановками регистрируются в оперативном журнале (приложение N 31 к настоящим Требованиям).
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
__________________________________________ войсковой части ________________
учебного центра, войскового стрельбища
(учебного объекта)
Начат "__" ______________ 20__ г.
Окончен "__" ______________ 20__ г.
1. Формуляр предназначен для ведения учета наличия сооружений, учебного оборудования, табельного имущества и приборов, находящихся на учебном центре, войсковом стрельбище (учебном объекте).
2. Формуляр учебного центра (войскового стрельбища) составляется в двух экземплярах, первый хранится в учебном центре (войсковом стрельбище), второй - в воинской части (соединении).
К первому экземпляру формуляра прилагается схема с привязкой к карте масштабом 1:25000, на которой графически указываются границы учебного центра, его учебные объекты, дороги, мосты и другие сооружения, а также акт или другой нормативный правовой документ о передаче земельного участка, ко второму экземпляру формуляра прилагается соответствующим образом оформленная карта масштабом 1:25000.
3. Первоначальное заполнение формуляра производится на основании описи (актов инвентаризации) всех учебных объектов по состоянию на 1 января, а внесение последующих изменений - на основании актов о готовности и вводе в эксплуатацию учебных объектов.
4. После заполнения всех листов формуляра последние данные переносятся в новый формуляр.
Полностью использованный формуляр хранится в течение трех лет в секретном делопроизводстве соответствующего штаба.
5. Раздел II должен отражать назначение и характеристику учебного объекта.
6. В графе 3 пункта 1 раздела V проставляется номер группы каждого сооружения согласно следующей классификации:
I группа - здания каркасные с железобетонным или металлическим каркасом с заполнением каркаса каменным материалом;
II группа - здания с каменными стенами из штучных камней или крупноблочные; колонны и столбы - железобетонные или кирпичные, перекрытия - железобетонные;
III группа - с каменными стенами из штучных камней или крупноблочные; колонны и столбы - железобетонные или кирпичные, перекрытия - железобетонные или каменные своды по металлическим балкам;
IV группа - со стенами облегченной каменной кладки, колонны и столбы железобетонные или кирпичные, перекрытия деревянные;
V группа - со стенами облегченной кладки; колонны и столбы - кирпичные или деревянные, перекрытия деревянные;
VI группа - деревянные с бревенчатыми или брусчатыми рублеными стенами;
VII группа - деревянные, каркасные, щитовые.
войскового стрельбища (учебного объекта)
N п/п | Воинская должность | Воинское звание, фамилия и инициалы | Дата и номер приказа | Номер и дата о приеме учебного объекта | |
о назначении | об отчислении | ||||
1 | 2 | 3 | 4 | 5 | 6 |
Пример заполнения | |||||
1. | Начальник учебного центра | майор Николаев Н.Н. | от 15.03.00 N 172 | 25.03.00 | |
Войсковое стрельбище
1000 м
Размеры (м): по фронту - ______;
2500 м
в глубину - ______.
3
Наличие: участков - _;
6
направлений - _.
боевые стрельбы взводов
Возможности: проведения учений - _______________________.
батальон рота
Емкость и пропускная способность: день - ________; ночь - ____.
Схема ____________________________________________________________ (учебного объекта) по состоянию на "__" _______________ 20__ года |
Схема вычерчивается в масштабе с указанием границ, размеров сооружений и основного оборудования.
┌─────────────────────────────────────────────────────────────────────────┐
│ Схема │
│ │
│ закладки кабеля на ________________________________________ │
│ (учебном объекте) │
│ по состоянию на "__" _______________ 20__ года │
│ │
│ Начальник учебного объекта ____________________________________________ │
│ (воинское звание, подпись, фамилия) │
└─────────────────────────────────────────────────────────────────────────┘
Схема вычерчивается в масштабе 1:1000. На ней указывается: нумерация кабелей, их марки, сечение, длина и время их заложения; мощности потребителей источников питания; привязка к основным сооружениям объекта с отметкой на них мест ввода кабеля, кабельных траншей, кабельных муфт.
Все последующие изменения в прокладке кабеля на объекте вносятся в схему со ссылкой на акты закладки кабеля на объекте.
Схема закладки кабеля является основным учетным документом наличия заложенного на объекте кабеля и утверждается командиром воинской части, в чьем подчинении находится учебный объект.
табельное имущество, приборы
1. Сооружения
N п/п | Наименование сооружения | Номера группы сооружений | Положено | Наличие, количество и год постройки | Причина списания, номер документа и дата |
1 | 2 | 4 | 5 | 6 | |
Пример заполнения | |||||
1. | Командный пункт управления | III гр. | 2 | 2 | - |
2. Учебное оборудование, табельное имущество и приборы
N п/п | Наименование | Год установки | Единица измерения | Количество по состоянию на: | Куда убыло и списано и по какой причине (номер документа, дата) | |||||||||
08.01.00 | 14.03.01 | 18.04.04 | 20.03.05 | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
Пример заполнения | ||||||||||||||
1. | УМС-127 | 05.12.00 | шт. | 5 | 9 | 10 | 15 | |||||||
объекта, его сооружений, учебного оборудования, табельного
имущества и приборов должностными лицами и проверяющими
Дата | Что осматривалось | Результаты осмотра и замечания. Воинская должность, воинское звание, фамилия и подпись проверяющего | Отметка об устранении недостатков |
1 | 2 | 3 | 4 |
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
Примечание:
- для постоянного личного состава.
- для постоянного личного состава.
- для прибывшего на занятия личного состава.Учебное тактическое поле может размещаться в основной зоне.
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
ПРИМЕНЯЕМЫЕ НА ТЕРРИТОРИИ УЧЕБНЫХ ЦЕНТРОВ
 | Знак устанавливается по периметру учебного центра, войскового стрельбища, учебного объекта. Квадрат красного цвета с белой каймой шириной 1,5 см и белым полем внутри него с поясняющей надписью: "Стой, стреляют! Проезд и проход запрещен!". Ширина рамки красного цвета - 7 см. Высота от уровня земли до нижнего края квадрата - 150 см. На стойку знака наносятся красно-белые полосы высотой 10 см, на первой белой полосе черной краской наносится порядковый номер знака. Нумерация знаков начинается слева от центральной въездной дороги на учебный центр и продолжается по периметру по ходу часовой стрелки. |
 | Знак устанавливается на учебных местах по предметам обучения и указывает место отработки учебных вопросов. Поле желтого цвета, кайма красного цвета, шириной 5 см. Надпись наносится краской черного цвета. На стойку знака наносятся красно-белые полосы высотой 10 см. |
 | Предупреждающий знак устанавливается на автомобильных дорогах учебного центра, войскового стрельбища в 150 м от танкового перехода через них. Поле знака белого цвета, кайма красная шириной 7 см, рисунок черного цвета. Поле таблички под знаком белого цвета, надпись черного цвета. Стойка белого цвета. |
 | Указатель, обозначающий неразорвавшийся снаряд (мину, бомбу, гранату), красного цвета. Надпись делается белым цветом и размещается равномерно по центру указателя. Высота указателя - 20 см, ширина - 40 см. Высота от плоскости земли до нижнего края указателя - 1,2 м. Стойка белого цвета. |
 | Опознавательный знак (пикетный столбик). Устанавливается на кабельных трассах. На пикете черной краской наносится его порядковый номер (ПК 1). Высота букв и цифры - 8 см. |
 | Знак обозначает внутренние границы боковых защитных зон безопасности на учебном объекте. Треугольник, сторона которого равна 1,5 м. Поле знака красного цвета, кайма белого цвета, шириной 15 см. По углам красного поля знака устанавливаются лампы красного цвета. Высота от плоскости земли до нижнего края знака - 6 м. Стойка белого цвета. Для открытого тира длина стороны знака 75 см, высота от плоскости земли до нижнего края знака - 3 м. |
 | Знак обозначает основное направление стрельбы. Квадрат, сторона которого равна 1,5 м, с желтым полем квадратной формы внутри него, сторона которого равна 1,2 м, с красной каймой по контуру шириной 15 см. В центре желтого поля по вертикальной оси наносятся три зеленых круга диаметром 15 см, в середине каждого устанавливаются лампы зеленого цвета. Высота от плоскости земли до нижнего края знака - 6 м. Стойка белого цвета. Для открытого тира размеры знака 75 на 75 см. Высота от плоскости земли до нижнего края знака - 3 м. |
 | Дорожный столбик устанавливается на обочинах дорог через 100 м, на поворотах дорог - через 5 м и на стоянках машин - через 2 м. На дорожный столбик наносятся красно-белые полосы высотой 10 см. |
 | Флаги красного цвета устанавливаются на рубеже открытия огня по фронту через 30 - 100 м при проведении тактических учений. Размеры флага - 100 x 60 см. |
 | Флаги белого цвета устанавливаются на рубеже прекращения огня по фронту через 30 - 100 м при проведении тактических учений. Размеры флага - 100 x 60 см. |
 | Флажки красного цвета устанавливаются на участках имитации и в местах взрывных работ. Удаление от места взрыва - 100 м. |
 | Визуальное сигнальное устройство (ВСУ) - красно-белый раскладывающийся шар лепесткового типа. Устанавливается на командных (участковых) пунктах. Привод управления - электромеханический. Над шаром располагаются фонари красного и белого цвета. Диаметр шара для участковых пунктов управления и блиндажей 1 м, а для командных пунктов - 1,5 м. Допускается вместо визуальных сигнальных устройств на командных пунктах, участковых пунктах управления и блиндажах использование красных и белых флагов. |
 | Привод подъема флагов - электромеханический. Устройство флагштока на блиндаже должно обеспечивать подъем и опускание флагов без выхода из блиндажа. Стойка белого цвета. |
 | Указатель направления расположения учебных объектов. Поле указателя окрашивается в голубой цвет, кайма красного цвета, шириной 30 мм, надпись наносится белым цветом. Стойка (диаметр трубы - 50 мм) шарового цвета. Наименование учебного объекта пишется в одну или две строки. Высота заглавной буквы - 90 мм, прописных - 70 мм, ширина букв - 10 мм. |
 | Указатель - труба диаметром 100 - 300 мм. Высота указателя - 1 м. Устанавливается для обозначения рубежей на учебных объектах по огневой подготовке (исходный - белого цвета, открытия огня - красного цвета и прекращения огня - синего цвета). Внутри трубы устанавливаются лампочки соответствующего цвета. |
 | Указатели направления движения. Устанавливаются на территории учебного центра. Стойка белого цвета. |
 | Указатель направления движения. Белые буквы на синем фоне. Кайма белая, шириной 10 мм. Высота шрифта: заглавные - 140 мм, строчные - 110 мм. |
 | Поднимающийся шлагбаум устанавливается на дорогах у постов оцепления. Варианты изготовления шлагбаумов могут быть: одностворчатый и двустворчатый. На стойки и перекладину наносятся красно-белые полосы высотой (шириной) 20 см. |
 | Глухой шлагбаум с предупреждающей табличкой размером 30 x 20 см, поле белого цвета, кайма красного цвета, шириной 2 см и надписью "Стой, стреляют! Проход и проезд запрещен!". Боковые стойки - труба D 100 мм. |
 | Указатель направления движения. На указателе поле - белое и 4 полосы красного цвета. Стойка белого цвета. |
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464

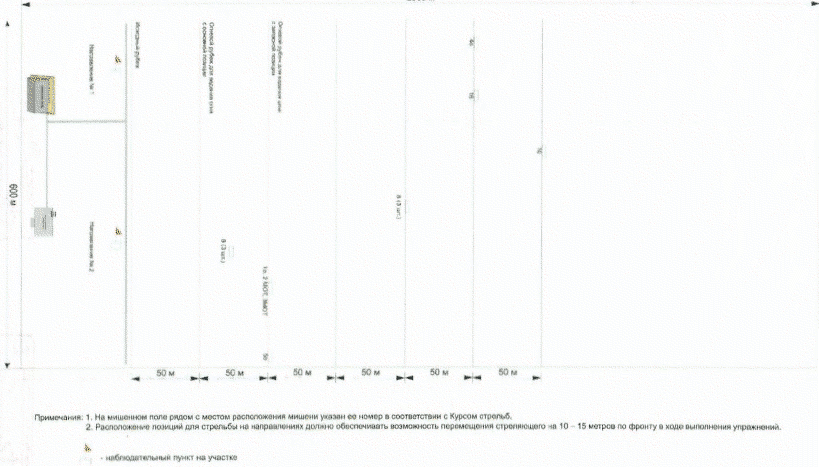

Рекомендуемая схема
ДЛЯ СТРЕЛЬБЫ ИЗ СТРЕЛКОВОГО ОРУЖИЯ
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
ДЛЯ ОКАЗАНИЯ ПЕРВОЙ ПОМОЩИ
Наименование имущества | Единица измерения | Количество |
Бриллиантового зеленого раствор спиртовой для наружного применения, 10 мл во флаконе, N 1 | флак. | 1 |
Хлоргексидина биглюконата 0,05% раствор (для местного и наружного применения), 100 мл во флаконе, N 1 | флак. | 1 |
Жгут кровоостанавливающий N 1 | шт. | 2 |
Бинт стерильный 5 м x 10 см (не менее 5 м x 10 см, во влагонепроницаемой упаковке), N 1 | шт. | 3 |
Бинт марлевый медицинский нестерильный (не менее 7 м x 14 см, во влагонепроницаемой упаковке) N 1 | шт. | 2 |
Бинт марлевый медицинский стерильный (не менее 5 м x 7 см, во влагонепроницаемой упаковке) N 1 | шт. | 2 |
Пакет перевязочный (во влагонепроницаемой упаковке) N 1 | шт. | 5 |
Салфетки марлевые медицинские стерильные N 10 | уп. | 2 |
Лейкопластырь бактерицидный (не менее 4 см x 10 см), N 1 | шт. | 2 |
Лейкопластырь бактерицидный (не менее 1,9 см x 7,2 см), N 1 | шт. | 10 |
Лейкопластырь рулонный (не менее 1 см x 250 см) N 1 | шт. | 1 |
Устройство для проведения искусственного дыхания "Рот-Устройство-Рот" или карманная маска для искусственной вентиляции легких "Рот-маска" N 1 | шт. | 1 |
Ножницы для разрезания повязок | шт. | |
Салфетка антисептическая из нетканого материала спиртовая N 1 | шт. | 5 |
Перчатки медицинские нестерильные | шт. | 2 |
Маска медицинская нестерильная трехслойная с резинками (с завязками) | шт. | 1 |
Покрывало спасательное изотермическое (не менее 150 см x 200 см) | шт. | 1 |
Английские булавки стальные со спиралью (размер не менее 38 мм) | шт. | 3 |
Маркер (фломастер) перманентный, водостойкий | шт. | 1 |
Рекомендации с пиктограммами по использованию изделий медицинского назначения аптечки для оказания первой помощи работникам | шт. | 1 |
Состав - описание (опись) | шт. | 1 |
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
ДЛЯ СТРЕЛЬБЫ С ЗАКРЫТЫХ ОГНЕВЫХ ПОЗИЦИЙ
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
(ГОРОДОК БОЕВОГО ГРАНАТОМЕТАНИЯ)
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
ДЛЯ ПРОВЕДЕНИЯ БТУ (РТУ) С БОЕВОЙ СТРЕЛЬБОЙ
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
ИНЖЕНЕРНЫХ ГОРОДКОВ (ПЛОЩАДОК) ДЛЯ ВОИНСКИХ ЧАСТЕЙ
Категория воинской части | Учебные объекты | |||||||||||||
Класс для проведения занятий и площадка (место) для построения | Площадка изучения войсковых фортификационных сооружений и маскировки | Площадка изучения невзрывных заграждений | Площадка для изучения минно-взрывных заграждений | Площадка для изучения средств полевого водоснабжения | Площадка изучения конструкций ограждений запретной зоны | Площадка взрывного дела | Площадка изучения средств полевого электроснабжения | Контрольная инженерная полоса | Тропа сапера | Оборудованный пункт временной дислокации подразделения | Учебное поле для практического проведения взрывных работ и уничтожения ВОП | Машинодром | Переносной комплект переносной учебно-материальной базы по инженерной подготовке (КИП-1) | |
Инженерные воинские части и ЦПЛС, где проводится подготовка специалистов инженерной службы | * | * | * | * | * | * | * | * | * | * | * | * | ||
Воинские части по охране ВГО и СГ | * | * | * | * | * | * | * | |||||||
Воинские части оперативного назначения и имеющие штатные инженерно-саперные подразделения | * | * | * | * | * | * | * | * | * | * | * | |||
Воинские части специального назначения и разведки | * | * | * | * | * | * | * | * | * | * | ||||
Другие воинские части | * | * | * | * | * | * | ||||||||
Примечания: 1. Класс для проведения занятий и площадка (место) для построения.
2. Площадка изучения войсковых фортификационных сооружений и их маскировки (обязательный элемент инженерного городка), на которой оборудуются:
места для изучения шанцевого инструмента; перекрытая щель; окоп для боевой техники (БМП, БТР) с возможностью показа его маскировки с использованием табельного комплекта типа МКТ; одиночные окопы для стрельбы из автомата (лежа, с колена и стоя). На элементах окопов и одежде крутостей (из лесоматериала, кирпича, бетона) наносятся поясняющие надписи (бруствер, берма и другие) и линейные размеры, в том числе в одиночных окопах для стрельбы из автомата лежа и с колена - с использованием малой пехотной лопаты, а в окопе для стрельбы из автомата стоя - с использованием большой саперной лопаты; укрытие для личного состава в палатке УСБ-56 с обвалованием, водосборными колодцами и водоотводами, щитовым деревянным настилом пола и дверными блоками. Укрытие должно позволять установить палатку с учетом отвода атмосферных осадков и грунтовых вод; укрытие для материальных средств в палатке УСТ-56 с вертикальной маской и возможностью показа его маскировки с использованием табельного комплекта типа МКТ. Укрытие должно позволять установить палатку с учетом отвода атмосферных осадков и грунтовых вод; участок для практической отработки нормативов по отрывке одиночных окопов.
3. Площадка изучения невзрывных заграждений (обязательный элемент инженерного городка), на которой оборудуются:
переносные проволочные заграждения "Рогатка" и "Еж"; обычный и усиленный проволочные заборы; проволочные сети на низких и высоких кольях; заграждения из проволочных спиралей и пакетов МЗП; объемные заграждения из спирали типа АСКЛ.
4. Площадка для изучения минно-взрывных заграждений (обязательный элемент инженерного городка), на которой оборудуются:
а) для воинских частей оперативного назначения, специального назначения и разведки, а также при наличии штатных инженерно-саперных подразделений:
установленные в вертикальном разрезе грунта (кирпичной или бетонной стенке) макеты противотанковой мины ТМ-62, противопехотных мин ОЗМ-72 в неуправляемом варианте и МОН-50 (в неуправляемом варианте и в управляемом варианте с креплением струбциной к дереву), ПФМ, ПМН (ПМН-2, ПМН-3, ПМН-4), МС-3, МЛ-7, ПОМ-2, сигнальной мины, светошумового устройства "Пламя";
электрифицированный стенд установленных в вертикальном разрезе грунта (кирпичной или бетонной стенке) макетов самодельных взрывных устройств различного принципа действия с выдачей светозвукового сигнала для имитации взрыва;
окоп боевого охранения с местом для размещения пульта управления ВКПМ, выведенные линии управления (укороченные), установленные в вертикальном разрезе грунта (кирпичной или бетонной стенке) макеты противопехотных мин ОЗМ-72 - 2 шт., МОН-50 - 2 шт. и сигнальных мин - 12 шт.
б) для остальных воинских частей: установленные в вертикальном разрезе грунта (кирпичной или бетонной стенке) макеты противопехотных мин ОЗМ-72 в неуправляемом варианте и МОН-50 (в неуправляемом варианте и в управляемом варианте с креплением струбциной к дереву);
электрифицированный стенд установленных в вертикальном разрезе грунта (кирпичной или бетонной стенке) макетов самодельных взрывных устройств различного принципа действия с выдачей светозвукового сигнала для имитации взрыва.
5. Площадка для изучения средств полевого водоснабжения (обязательный элемент инженерного городка), на которой оборудуются: котлован (емкость) с исходной водой; площадка для развертывания станции комплексной очистки СКО-1 (СКО-0,3) или фильтра ТУФ-200 (ПФ-200);
места для развертывания резервуаров РДВ1500, РДВ-100, РДВ-12; столы (места) для развертывания фильтров типа "Барьер-ВВ", НФ-50 и др. Площадка должна обеспечивать обучение личного состава применению штатных и табельных средств полевого водоснабжения.
6. Площадка изучения конструкций ограждений запретной зоны (только для воинских частей по охране ВГО и СГ, ЦПЛС), на которой оборудуются:
варианты ограждений из колючей проволоки, сеток ССЦП и в ПВХ оболочке, сплошного заполнения (железобетонные и металлические из профилированного листа) с элементами козырьков различной конструкции (из колючей проволоки, ленты и спирали АКЛ на V-образном и вертикальном кронштейнах);
варианты инженерных заграждений из АКЛ и АСКЛ (плоские и объемные).
7. Площадка взрывного дела (для воинских частей оперативного назначения, специального назначения и разведки, а также при наличии штатных инженерно-саперных подразделений), на которой оборудуются места изучения взрывчатых веществ и средств взрывания, огневого и электрического способов взрывания, совершенствования навыков в выполнении расчетов зарядов взрывчатых веществ и подготовки к подрыву различных элементов конструкций и способов установки зарядов.
8. Площадка изучения средств полевого электроснабжения (для воинских частей оперативного назначения, специального назначения и разведки, а также при наличии штатных инженерно-саперных подразделений), на которой оборудуются: оборудованное укрытие для развертывания осветительной электростанции (электрического агрегата) со щитком для подключения кабельных линий потребителей; стойки для крепления светильников с электрическими лампами и кабельной сети.
На инженерном городке, кроме того, устанавливаются плакаты, оборудуется сеть дорог и ограждение. При оборудовании площадок используются местные материалы, средства учебно-материальной базы, поставляемые централизованно, а также простейшие учебно-тренировочные средства, изготовляемые в войсках.
9. Контрольная инженерная полоса (в воинских частях оперативного назначения, а также при наличии штатных инженерно-саперных подразделений) для подготовки личного состава инженерно-саперных подразделений к действиям по проверке путей движения войск, прилегающей местности и объектов на минирование в составе ИРД и групп прикрытия, представляет собой выделенный (обозначенный) на местности участок дороги, оборудованный гидротехническими и дорожными сооружениями (или их макетами), в том числе мостами, водопропускными трубами и так далее, люками коммуникаций, а также имеющий воронки, выбоины, лужи, кюветы и обочины с кучами щебня, мусора, макеты (кузова, остовы) автомобилей и другой техники, домов с приусадебными участками, различными хозяйственными постройками и колодцами, заборов с калитками и воротами, киосков, придорожных фонарей и отдельные брошенные предметы (бочки, автомобильные покрышки и так далее). На полосе предусматривается обязательная возможность установки учебных инженерных боеприпасов, макетов МВУ в различных вариантах и оснащение их средствами имитации взрыва (взрывпакетами, сигнальными минами, ИМ-82, ИМ-120, светошумовыми гранатами "Заря" и устройствами "Пламя"). Для экономии последних целесообразно применять средства световой и звуковой имитации многократного действия, в том числе изготовленных с использованием изделий типа "Звон", "Свирель" и так далее, а также различных звуковых и световых имитаторов войскового изготовления.
Полоса должна обеспечивать возможность отработки практически с использованием имитационных средств следующих ситуаций: боевой порядок ИРД и групп прикрытия в зависимости от особенностей разведываемого участка дороги и складывающейся обстановки; порядок действий номеров расчетов в ходе выполнения задачи с использованием всех имеющихся в наличии средств поиска ВОП; действия личного состава при обнаружении МВУ, его уничтожении (обезвреживании); действия личного состава при внезапном взрыве необнаруженного фугаса, в том числе по оказанию первой медицинской помощи пострадавшим и их эвакуации; вызову авиации и огня артиллерии, их корректировке и наведению; вызову подкрепления; доразведке места подрыва и прилегающей к нему местности, уничтожению невзорвавшихся частей МВУ и вновь обнаруженных ВОП; блокированию и прочесыванию района вероятного нахождения лиц, осуществлявших наблюдение и подрыв фугаса и продолжению выполнения задачи; действия личного состава по огневому отражению внезапного нападения (воздействия из засады); выводу из под огня (с простреливаемых участков) личного состава и техники; занятию выгодных в боевом отношении рубежей и позиций; оказанию при необходимости первой медицинской помощи пострадавшим и их эвакуации; вызову подкрепления, авиации и огня артиллерии; блокированию района вероятного нахождения бандформирований, их уничтожению и продолжению выполнения задачи; действия ИРД и группы прикрытия по разведке прилегающих к дороге участков местности и находящихся в непосредственной близости от нее различных строений и объектов.
10. Тропа сапера (в воинских частях специального назначения и разведки) для подготовки саперов, подразделений специального назначения и разведки к действиям в условиях минной опасности в горно-лесистой местности и включает участок дороги в горно-лесистой местности с подъемом в гору.
Тропа оборудуется макетами элементов базы боевиков (лаз в схрон, позиции охранения). На тропе, подступах к базе и в схроне устанавливаются ВОП различного принципа действия, в которых вместо зарядов взрывчатых веществ используются устройства со светозвуковой индикацией. Размещение площадок на местности спланировать таким образом, чтобы обеспечить независимость их использования друг от друга, а также соблюдение требований безопасности при проведении занятий с использованием инженерных боеприпасов и средств имитации.
11. Оборудованный во всех отношениях пункт временной дислокации подразделения (для воинских частей оперативного назначения) - взводный опорный пункт КПП в районе ЧП, застава и тому подобное на тактическом поле войскового стрельбища (учебного центра), в котором подразделение может разместиться автономно и из которого оно может выполнять различные комплексные задачи (как тактические, так и служебно-боевые).
В ПВД оборудуется полевой склад артиллерийского вооружения и место для хранения ВВ и СВ.
Вблизи предусматривается учебное поле для практического проведения взрывных работ и уничтожения ВОП с возможностью организации управления взрывными работами из ПВД.
Учебное поле для практического проведения взрывных работ и уничтожения ВОП располагается на безопасном расстоянии и включает места для изготовления зажигательных трубок и зарядов, подрывания деревянных, металлических и железобетонных элементов (конструкций) и грунтов, уничтожения взрывоопасных предметов, кроме того, оборудуются полевой расходный склад ВВ и СВ, укрытия для личного состава, пункт управления.
12. Машинодром (для инженерных воинских частей и ЦПЛС) состоит из командного пункта; маршрутов вождения колесной инженерной техники; участков и площадок для отработки инженерных задач, преодоления отдельных препятствий и отработки отдельных упражнений.
12.1. Командный пункт предназначен для обеспечения организации и контроля проведения занятий по вождению инженерной техники. Он включает классы для изучения основ движения, правил вождения и для тренировки на тренажерах; помещения для хранения имущества; флагшток; пульт управления; площадки для инструктажа и постановки задачи; площадки для отработки нормативов и стоянки машин (для перевозки личного состава, санитарного автомобиля, дежурного тягача); пункт обогрева (в зимнее время); место для курения; туалет.
12.2. Маршрут вождения должен иметь протяженность 3...4 км (в ограниченных условиях - 1,5...2 км). Исходная линия обозначается столбами (стойками) высотой 1,5...1,7 м.
К столбам (стойкам) прикрепляются металлические круги диаметром 400 мм, окрашенные с обеих сторон в белый цвет. По краям круга наносится красная полоса шириной 30 мм. В середине круга черной краской пишутся порядковые номера маршрутов, площадок. Ночью на столбы устанавливаются источники света (электролампочки, фонари) желтого цвета.
Последовательность расположения препятствий, указанная на схеме машинодрома, необязательна. Препятствия целесообразно размещать на маршрутах равномерно в зависимости от рельефа местности. Формы и размеры искусственных препятствий должны строго выдерживаться.
12.3. Площадки для отработки инженерных задач, как правило, размещаются внутри кольцевого маршрута на безопасном удалении.
У каждого препятствия и у каждой площадки (на линии начала) в 2 - 3 м справа по направлению движения машин устанавливаются столбы (стойки) высотой 1,5 - 1,7 м, на которых крепятся такие же круги, как и на столбах, устанавливаемых на исходной линии. В середине круга черной краской пишется порядковый номер препятствия. Ночью при необходимости на этих столбах устанавливаются электролампочки или фонари так, чтобы они указывали места расположения препятствий, но не освещали их расположение.
На маршрутах движения машин развилки, перекрестки и повороты обозначают соответствующими общепринятыми указателями (знаками). Ночью их не освещают.
Опасные места на маршруте (овраги, ямы, обрывистые берега и тому подобное) ограждают ясно видимыми для дневных и ночных условий знаками (указателями).
При обучении вождению по броду его глубину выбирают в соответствии с технической характеристикой переправляемых машин, она не должна уменьшаться более чем на 20 см по сравнению с той, которая указана в технической характеристике.
Границы брода обозначают вехами (флажками), расставленными через 5 - 10 м, или флажками, закрепленными на натянутом стальном канате.
Ночью границы брода, вход в воду, ограниченные проходы на воде и выходы из воды обозначают створными фонарями или другими светящимися знаками, видимыми с направления движения.
Справа в 2 - 3 м от створа устанавливают стойку высотой 1,5...1,7 м с табличкой размером 400 * 350 мм белого цвета с красной каймой шириной 30 мм. На табличке черным цветом делается надпись "Брод" и указываются глубина, ширина, скорость течения и характеристика дна.
Границы территории машинодрома с направлений ведущих к нему дорог обозначают специальными указателями с надписями "Посторонним проход и проезд запрещается". Указатели закрепляют на столбах высотой 1,5...1,7 м, установленных справа от дороги при въезде на машинодром. На время вождения дороги перекрывают шлагбаумами. Движение машин на машинодроме без разрешения руководителя занятия запрещается.
Наименование, количество и размеры площадок для отработки инженерных задач выбираются в зависимости от марок инженерной техники, состоящей на вооружении инженерной воинской части, подразделения.
Для обучения преодолению сложных искусственных препятствий оборудуются специальные площадки.
Около препятствий оборудуются съезды (объезды) как справа, так и слева для повторного заезда во время тренировок и для изменения направления движения при выполнении упражнения.
Обучение личного состава погрузке инженерной техники на платформы различных видов транспорта и буксированию осуществляется на отдельно оборудованной площадке.
13. Переносной комплект учебно-материальной базы по инженерной подготовке (КИП-1) состоит из табельного и специального имущества, учебных макетов, литературы и плакатов, необходимых материалов и принадлежностей.
ВАРИАНТ
размеров инженерного городка воинской части
Учебные площадки инженерного городка | Геометрические размеры учебных площадок на инженерном городке (м) | Примечание | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||
Класс для проведения занятий | Площадка (место для построения) | Площадка изучения войсковых фортификационных сооружений и маскировки | Площадка для изучения МВЗ | Площадка для изучения средств полевого водоснабжения | Площадка для изучения конструкций ограждений запретной зоны | Площадка взрывного дела | Площадка изучения средств полевого электроснабжения | Контрольная инженерная полоса | Тропа сапера | Площадка изучения невзрывных заграждений | ||
L x H | 6 x 8 | 10 x 15 | 50 x 10 | 15 x 30 | 20 x 15 | 20 x 30 | 15 x 30 | 20 x 15 | 8 x 100 | 10 x 150 | 20 x 30 | |
S (м2) | 48 | 150 | 500 | 450 | 300 | 600 | 450 | 300 | 800 | 1500 | 600 | |
Sобщ (м2) | 4125 | |||||||||||
ВАРИАНТ
ПОЛОСЫ ПО ПОДГОТОВКЕ САПЕРОВ В ГОРНО-ЛЕСИСТОЙ МЕСТНОСТИ
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
УЧАСТКА ДЛЯ ПОДГОТОВКИ ПОДРАЗДЕЛЕНИЙ ПО РХБ ЗАЩИТЕ
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
ДЛЯ ПОДГОТОВКИ МАСТЕРОВ ПО РЕМОНТУ ВООРУЖЕНИЯ
И СРЕДСТВ РХБ ЗАЩИТЫ (СХЕМА 1)
ДЛЯ ПОДГОТОВКИ СПЕЦИАЛИСТОВ РХБ РАЗВЕДКИ (СХЕМА 2)
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
ПРИ ОБОРУДОВАНИИ УЧАСТКА ДЛЯ СТРЕЛЬБЫ ИЗ ОГНЕМЕТОВ,
ГРАНАТОМЕТОВ МАГАЗИННЫХ, МОТ И ПУС (РПО-А, ГМ-94)
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
Размещение объектов (вариант):
1 - Площадки для отработки нормативов по развертыванию (свертыванию) КШМ, КАС;
2 - Площадка для отработки нормативов по развертыванию (свертыванию) радиостанций средней мощности;
3 - Специализированный класс для проведения теоретических занятий со всеми категориями специалистов связи;
4 - Площадка по изучению антенно-мачтовых устройств;
5 - Площадка развертывания средств электропитания;
6 - Площадка для отработки нормативов по развертыванию (свертыванию) аппаратных ЗАС;
7 - Площадка по отработке нормативов по специальной подготовке;
8 - Площадка для отработки нормативов по прокладке полевых кабельных линий связи:
8А - препятствие "коллайдер"; 8Б - препятствие "инженерные заграждения"; 8В - препятствие "лабиринт"; 8Г - препятствие "труба"; 8Д - перекрытая щель (над уровнем земли);
9 - Площадки по изучению особенностей прокладки кабельных линий связи: 9А - навесной мост; 9Б - мост; 9В - окоп; 9Г - участок железнодорожного полотна; 9Д - трубы, ПВЛС, столбы; 9Е - инженерные заграждениями (заборы); 9Ж - участок автомобильной дороги;
10 - Площадка для отработки нормативов на электропитающих устройствах;
11 - Площадка для отработки нормативов на переносных радиостанциях;
12 - Площадка для отработки нормативов на радиостанциях малой мощности;
13 - Площадка для отработки учебных задач на радиостанциях средней мощности;
14 - Площадка для отработки учебных задач на радиостанциях малой мощности;
15 - Стоянка техники.
Пункты управления должностных лиц при проведении тренировок (учений) помещения для работы командования и управления воинской части.
Палатка для заслушивания
Палатка для макета местности место для установки макета местности.
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
(ТРЕХЭТАЖНОЕ ЗДАНИЕ С ОКНАМИ. ДЛЯ ПРАКТИЧЕСКОЙ ОТРАБОТКИ
ПРИЕМОВ ПО ПРОНИКНОВЕНИЮ В ЗДАНИЕ С КРЫШИ И ДРУГИХ ЭТАЖЕЙ)
Примечания: 1. На крыше устанавливается оборудование для высотной подготовки.
2. Подвал оборудуется затемненными помещениями с большим количеством коммуникаций.
Примечания: 1. Макет вертолета оборудуется на два - четыре спусковых направления.
2. Стена здания оборудуется скалодромом на два направления на всю высоту.
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
УЧЕБНОГО ВОЕННО-МЕДИЦИНСКОГО ПОЛЯ
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая схема
(НА 5 СЛУЖЕБНЫХ СОБАК)
Примечание: Площадка огораживается сплошным забором высотой не менее 1,5 метра.
Размер площадки зависит от штатной численности служебных собак
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА ПОЛИГОННОГО ОБОРУДОВАНИЯ
N п/п | Вид технического обслуживания | Назначение видов технического обслуживания и ремонта, его продолжительность | Периодичность и объем технического обслуживания | Кто проводит | Материально-техническое обеспечение | Нормативно-техническая документация | Примечание |
1. | Контрольный осмотр (КО) | Проверка технического состояния накануне занятия и по его окончании. Обеспечение исправности и готовности к работе оборудования - 1 - 2 ч. | Перед каждым использованием оборудования Проверить: надежность электрических соединений, отсутствие воды и снега в сооружениях, где установлена электрокоммутационная аппаратура, подключение заземляющих устройств: отсутствие посторонних предметов на рельсовых путях, под рамами качания, в электроприводах; состояние тросов и шлейфов на установках движущихся целей; состояние, размеры и надежность крепления мишеней; работу программных устройств пультов управления, установок появляющихся и движущихся целей, средств связи и сигнализации; наличие горючего и смазочных материалов в дизельных электростанциях и мотолебедках. Устранить выявленные недостатки и неисправности | Операторы учебного объекта | Запасные части, инструмент и принадлежности одиночного комплекта ЗИП и материалы | Эксплуатационная документация. Нормы расхода запасных частей и материалов на эксплуатацию | |
2. | Ежедневное техническое обслуживание (ЕТО) | В течение недели с целью систематического ухода за оборудованием - 2 - 3 ч. ежедневно или не реже одного раза в неделю - 6 - 7 ч. | Ежедневно Дополнительно к объему контрольного осмотра: проверить надежность крепления узлов и механизмов; состояние бруствера и укрытий; произвести внешний осмотр, чистку, регулировку электрооборудования, устройств и механизмов. Устранить выявленные недостатки и неисправности | Операторы учебного объекта | Запасные части, инструмент и принадлежности одиночного комплекта ЗИП и материалы | Эксплуатационная документация. Нормы расхода запасных частей и материалов на эксплуатацию. Контрольно-проверочная аппаратура, измерительные приборы | |
3. | Техническое обслуживание N 1 (ТО-1) | Поддержание оборудования в работоспособном (исправном) состоянии до очередного номерного обслуживания - 6 - 7 ч. в день, отведенный для ПХД | Еженедельно Дополнительно к объему ежедневного технического обслуживания: Проверить: соответствие номиналов предохранителей, величину сопротивления защитного заземления и изоляции кабелей; состояние кабельных траншей, наличие кабельных пикетов, маркировки и нумерации кабелей и оборудования; ширину колеи рельсовых путей, состояние шпал и надежность крепления к ним рельсов. наличие предусмотренных зазоров на стыках; укомплектованность электроустановок предупредительными плакатами, средствами защиты и их состояние, при необходимости подвергнуть испытаниям в лабораторных условиях; основные параметры электросхем оборудования. Произвести: чистку, промывку узлов механизмов, заправку эксплуатационными материалами; настройку оборудования; покраску и нанесение маркировки, нумерации и предупредительных символов. Устранить выявленные недостатки и неисправности | Операторы учебного объекта с привлечением при необходимости специалистов ремонтных подразделений или окружной мастерской | Запасные части, инструмент и принадлежности одиночного комплекта ЗИП и материалы | Эксплуатационная документация. Нормы расхода запасных частей и материалов на эксплуатацию. Контрольно-проверочная аппаратура, измерительные приборы | |
4. | Техническое обслуживание N 2 (ТО-2) | Поддержание оборудования в работоспособном (исправном) состоянии перед постановкой на длительное хранение - 10 ч. | Перед постановкой на длительное хранение и при сезонном обслуживании Дополнительно к объему технического обслуживания N 1: Проверить: основные параметры и функционирование оборудования. Произвести: чистку, полную или частичную разборку составных частей и сборочных единиц, их промывку, замену смазки; замену пришедших в негодность деталей. Устранить выявленные недостатки и неисправности. Подготовить оборудование для сдачи в капитальный (средний) ремонт | Операторы учебного объекта с привлечением при необходимости специалистов ремонтных подразделений или окружной мастерской | Запасные части, инструмент и принадлежности одиночного комплекта ЗИП и материалы | Эксплуатационная документация. Нормы расхода запасных частей и материалов на эксплуатацию. Контрольно-проверочная аппаратура, измерительные приборы | |
5. | Сезонное обслуживание (СО) | Подготовка оборудования к осенне-зимнему или весенне-летнему периоду эксплуатации | Два раза в год при переходах с осенне-зимнего на весенне-летний и с весенне-летнего на осенне-зимний периоды эксплуатации. Дополнительно к объемам ТО N 1 и ТО N 2 произвести смазку согласно карте смазки, замену масел и жидкостей | Операторы учебных объектов | Материалы и запасные части согласно нормам расхода на эксплуатацию. Инструмент и принадлежности одиночного и группового комплектов ЗИП | Эксплуатационная документация. Нормы расхода запасных частей и материалов на эксплуатацию | |
6. | Техническое обслуживание N 1 при хранении (ТО-1х) | Поддержание оборудования в исправном (работоспособном) состоянии до подготовки к использованию или до очередного номерного технического обслуживания | Техническое обслуживание при длительном хранении Произвести: наружный осмотр, расконсервацию, замену смазки, жидкостей и материалов с истекшими сроками хранения; восстановление лакокрасочных покрытий; консервацию. Проверить: оборудование на функционирование; состояние кабельных сетей и электрокоммутационной аппаратуры, величину сопротивления защитного заземления и изоляции кабелей; состояние сооружений учебных объектов (командных и участковых пунктов управления, блиндажей, распределительных колодцев, укрытий, рельсовых путей и брустверов); наличие предупредительных плакатов и состояние постов оцепления. Устранить выявленные недостатки и неисправности | Операторы учебного объекта с привлечением при необходимости специалистов ремонтных подразделений или окружной мастерской | Материалы согласно нормам расхода на хранение. Инструмент и принадлежности из одиночного комплекта ЗИП | Эксплуатационная документация. Руководство (инструкция) по хранению. Нормы расхода материалов и запасных частей на хранение | Для оборудования учебных объектов полигонов, баз хранения вооружения и техники, а также для комплектов (РТК, ПСО, ПМЛ), предназначенных для обеспечения боевого слаживания подразделений |
7. | Техническое обслуживание N 2 при хранении (ТО-2х) | Поддержание оборудования в исправном (работоспособном) состоянии до очередного номерного технического обслуживания | После истечения двух лет дополнительно к объему технического обслуживания N 1 произвести: контроль технического состояния и разборку ответственных узлов агрегатов и механизмов; настройку и регулировку узлов и механизмов; герметизацию | Операторы учебного объекта с привлечением при необходимости специалистов ремонтных подразделений или окружной мастерской | Материалы согласно нормам расхода на хранение. Инструмент и принадлежности из одиночного комплекта ЗИП | Эксплуатационная документация. Руководство (инструкция) по хранению. Нормы расхода материалов и запасных частей на хранение | Для оборудования учебных объектов полигонов, баз хранения вооружения и техники, комплектов (РТК, ПСО, ПМЛ), предназначенных для обеспечения боевого слаживания подразделений |
8. | Текущий ремонт (ТР) | Обеспечение или восстановление работоспособности | При возникновении неисправностей, устранение которых не предусмотрено при проведении технического обслуживания | Операторы учебных объектов с привлечением специалистов ремонтных подразделений или окружной мастерской | Запасные части и материалы согласно нормам расхода на эксплуатацию. Оборудование ремонтных подразделений. Инструмент и принадлежности из одиночного и группового комплектов ЗИП | ||
9. | Средний ремонт (СР) | Восстановление исправности и частичное восстановление ресурса полигонного оборудования с заменой или восстановлением составных частей ограниченной номенклатуры и контролем технического состояния составных частей | После истечения установленного межремонтного ресурса и при возникновении неисправностей, устранение которых действующими нормативно-техническими документами предусмотрено при среднем ремонте | Операторы учебных объектов с привлечением специалистов ремонтных подразделений или окружной мастерской | Запасные части и материалы согласно нормам расхода на средний ремонт. Оборудование окружных мастерских и ремонтных подразделений окружных полигонов и соединений | Руководства по среднему ремонту, эксплуатационная документация. Нормы расхода запасных частей и материалов на средний ремонт | |
10. | Капитальный ремонт (КР) | Восстановление исправности и полного или близкого к полному восстановлению ресурса полигонного оборудования с заменой или восстановлением любых его частей, включая базовые | После истечения установленного межремонтного ресурса и при возникновении неисправностей, устранение которых действующими нормативно-техническими документами предусмотрено при капитальном ремонте | Специалисты окружной мастерской | Запасные части и материалы согласно нормам расхода на капитальный ремонт. Оборудование окружных мастерских | Руководства по капитальному ремонту (технические условия на капитальный ремонт). Нормы расхода запасных частей и материалов на капитальный ремонт |
к Требованиям к оборудованию и эксплуатации
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденным приказом Федеральной службы войск
национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая форма
Лицевая сторона
(наименование учебного объекта,
подразделения)
Войсковая часть _____________________
Начат _________
Окончен _______
Внутренний лист
Дата получения распоряжения | Должность, воинское звание, фамилия и инициалы лица, отдавшего распоряжение | Содержание распоряжения | Объем выполненных работ | Воинские звания, фамилии, квалификационные группы производителя работ (старшего расчета) и состава расчета | Дата, время и подпись лица, отдавшего распоряжение о приеме работы |
1 | 2 | 3 | 4 | 5 | 6 |
к приказу Федеральной службы
войск национальной гвардии
Российской Федерации
от 22 октября 2018 г. N 464
ПО ОРГАНИЗАЦИИ ДЕЯТЕЛЬНОСТИ УЧЕБНЫХ ЦЕНТРОВ (ВОЙСКОВЫХ
СТРЕЛЬБИЩ) ВОЙСК НАЦИОНАЛЬНОЙ ГВАРДИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Список изменяющих документов (в ред. Приказа Росгвардии от 12.10.2021 N 367) |
1. Настоящее Руководство определяет особенности организации деятельности учебных центров (войсковых стрельбищ), разработки должностных обязанностей отдельных должностных лиц учебных центров (войсковых стрельбищ), а также должностных лиц, участвующих в организации процесса обучения военнослужащих (сотрудников) на учебных центрах (войсковых стрельбищах).
2. Непосредственное руководство личным составом учебного центра (войскового стрельбища) осуществляет начальник учебного центра (войскового стрельбища), который подчиняется соответствующему командующему округом войск национальной гвардии, начальнику территориального органа Росгвардии, командиру соединения (воинской части) или начальнику ВООВО и иной организации войск национальной гвардии, в подчинении которого находится учебный центр (войсковое стрельбище) <1>.
--------------------------------
<1> Далее - "старший командир (начальник)".
3. Организация деятельности учебного центра (войскового стрельбища) включает в себя:
организацию использования учебных объектов учебного центра (войскового стрельбища);
подготовку учебных объектов учебного центра (войскового стрельбища) к обеспечению подготовки войск (сил);
планирование организации эксплуатации и обслуживания полигонного (стрельбищного) оборудования и других учебно-тренировочных средств;
содержание учебных объектов;
учет, хранение и контроль за использованием учебных объектов, полигонного (стрельбищного) оборудования и других учебно-тренировочных средств учебного центра (войскового стрельбища);
подготовку предложений по строительству (реконструкции) учебного центра (войскового стрельбища);
ведение служебной документации;
организацию и контроль за соблюдением требований безопасности на учебном центре (войсковом стрельбище);
оборудование границ и организацию очистки территории учебного центра (войскового стрельбища) от неразорвавшихся боеприпасов и других взрывоопасных предметов;
проведение разъяснительной работы среди местного населения о недопущении несанкционированного прохода на территорию учебного центра (войскового стрельбища) <1>;
--------------------------------
<1> Далее - "разъяснительная работа".
проведение работ по совершенствованию учебных объектов;
использование объектов учебных центров (войсковых стрельбищах) для испытаний новых образцов полигонного (стрельбищного) оборудования, учебно-тренировочных средств;
ведение работы, направленной на продление сроков службы и совершенствование полигонного (стрельбищного) оборудования и других учебно-тренировочных средств.
4. Назначение должностных лиц учебного центра (войскового стрельбища) в какие-либо виды нарядов, предназначение которых не связано с обеспечением деятельности учебного центра (войскового стрельбища), запрещается.
5. Проведение занятий (учений, стрельб) и взрывных работ в предвыходные, выходные, нерабочие, предпраздничные и праздничные дни не допускается.
6. Учет учебно-материальной базы и другого имущества учебного центра (учебного объекта) ведет начальник учебного центра (начальники учебных объектов), который отражается в формуляре учебного центра (формулярах учебных объектов).
должностным лицам учебных центров (войсковых стрельбищ)
7. В зависимости от специфики учебного центра (войскового стрельбища) в должностные обязанности включаются положения, предусматривающие:
7.1. Старшему командиру (начальнику):
разработку и утверждение Инструкции по эксплуатации учебного центра (войскового стрельбища);
подготовку и подачу заявок на обеспечение стрельб (приложение N 1 к настоящему Руководству);
контроль за внутренним порядком, состоянием и сохранностью вооружения, военной техники и другого военного имущества, материального, технического, финансового, бытового обеспечения и медицинского обслуживания на учебном центре (войсковом стрельбище).
7.2. Начальнику учебного центра (войскового стрельбища):
знание фактического состояния учебных объектов учебного центра (войскового стрельбища) и их возможности по обеспечению боевой подготовки войск, их границы на местности;
определение районов размещения воинских частей (подразделений), ВООВО, мест проведения занятий и маршрутов движения личного состава и транспортных средств по территории учебного центра (войскового стрельбища);
руководство организацией и проведением мероприятий по выполнению требований безопасности на учебном центре (войсковом стрельбище), ведение учета и анализа нарушений требований безопасности;
ведение Журнала учета взаимодействия с органами Единой системы организации воздушного движения (приложение N 2 к настоящему Руководству);
проведение разъяснительной работы с местным населением;
участие в планировании развития и совершенствования учебного центра (войскового стрельбища) и расположенных на нем учебных объектов;
организацию разработки схем организации выполнения требований безопасности на учебном центре (войсковом стрельбище), карты воздушного пространства района учебного центра (войскового стрельбища), схем постов оцепления и связи с ними, обязанностей должностных лиц на учебных объектах;
личное проведение инструктажей старшего руководителя стрельб (руководителя учения) и начальника оцепления по организации и выполнению требований безопасности на учебном центре (войсковом стрельбище) в ходе мероприятий боевой подготовки (учений, занятий, стрельб) с отражением результатов в Журнале учета занятий (инструктажей) по выполнению требований безопасности в учебном центре (войсковом стрельбище) войсковой части (приложение N 3 к настоящему Руководству);
уточнение на местности перед каждым учением и занятием с боевой стрельбой руководителю учений (старшему руководителю, руководителю стрельб) границ и ориентиров, обозначающих запретные зоны и предельные рубежи ведения огня, а также разрешение к началу стрельб;
немедленное принятие мер к прекращению стрельбы (занятия) в случае нарушения требований безопасности во время проведения занятий (стрельб, учений);
организацию и проведение занятий с личным составом учебного центра (войскового стрельбища) по боевой подготовке;
осуществление контроля за монтажом, эксплуатацией, техническим обслуживанием и ремонтом полигонного оборудования;
ведение формуляра учебного центра (войскового стрельбища);
проверку не реже одного раза в квартал состояния каждого учебного объекта с проставлением об этом отметки в формуляре учебного объекта;
организацию и проведение инвентаризации материальных средств на складе и объектах учебного центра (войскового стрельбища);
разработку плана противопожарной защиты, инструкции о мерах пожарной безопасности с учетом местных климатических условий и контроль за проведением противопожарных мероприятий на учебном центре (войсковом стрельбище);
доклад старшему начальнику о случаях вывода из строя (порчи) полигонного оборудования, сооружений, зданий и имущества учебного центра (войскового стрельбища) и организацию принятия мер к их восстановлению;
принятие незамедлительных мер по ликвидации пожаров в случае их возникновения на территории учебного центра (войскового стрельбища), а также в непосредственной близости от границ учебного центра (войскового стрельбища).
7.3. Начальнику штаба учебного центра:
организацию и контроль за соблюдением требований безопасности, несением службы нарядом по учебному центру;
контроль за работой средств связи и сигнализации;
участие в разработке годового и перспективного планов развития и совершенствования учебного центра, инструкций по организации выполнения требований безопасности, по организации использования воздушного пространства района учебного центра;
разработку схемы постов оцепления и организации связи с ними, обязанностей должностных лиц на учебных объектах с учетом условий местности;
разработку и контроль за состоянием служебной документации на учебных объектах;
контроль за состоянием сооружений, постов оцепления и указателей, обозначающих границы учебного центра, ограничительных и указательных знаков на учебных объектах.
7.4. Заместителю начальника учебного центра по военно-политической работе:
(в ред. Приказа Росгвардии от 12.10.2021 N 367)
проведение разъяснительной работы среди населения, проживающего вблизи учебного центра, по соблюдению требований безопасности у границ учебного центра и на прилегающей территории;
ведение Журнала учета мероприятий, проводимых с местным населением, о соблюдении требований безопасности вблизи и на территории учебного центра (войскового стрельбища) (приложение N 4 к настоящему Руководству);
организацию работы по изготовлению наглядной информации и агитации на учебных объектах учебного центра и на территории муниципальных образований, расположенных вблизи учебного центра.
7.5. Заместителю начальника учебного центра по технической части:
контроль за исправностью оборудования учебных объектов, автомобильной и специальной техники, их правильного использования, обслуживания, хранения и ремонта;
организацию внутренней службы в парках;
организацию специальной и технической подготовки личного состава учебного центра;
организацию и проведение занятий по изучению устройства оборудования и электроустановок, правил их эксплуатации и техники электробезопасности при работе с ними;
организацию и контроль за ведением учета и отчетности по наличию и состоянию полигонного оборудования;
руководство работами, выполняемыми личным составом учебного центра по монтажу оборудования и прокладке кабельных линий, совершенствованию и повышению надежности учебных объектов;
контроль за проведением работ, выполняемых на учебном центре сторонними организациями;
составление совместно с начальниками учебных объектов планов обслуживания и ремонта полигонного оборудования, контролировать их выполнение;
проверку состояния учебных объектов, отражение результатов проверки в формуляре учебного объекта;
контроль за реализацией планов развития и совершенствования учебных объектов.
7.6. Технику силовых сетей:
проведение занятий с личным составом учебных объектов по устройству и правилам эксплуатации электроустановок, инструктажей по технике электробезопасности, ведение Журнала инструктажа личного состава по технике электробезопасности учебного центра (приложение N 5 к настоящему Руководству);
осуществление контроля за состоянием кабельных линий на учебных объектах;
участие в проведении работ по монтажу и обслуживанию электроустановок;
контроль за наличием и состоянием на учебных объектах, в электроустановках учебного центра (войскового стрельбища) защитных средств, предупредительных плакатов, устройств заземления, пикетов на кабельных трассах, маркировки кабелей и оборудования, а также схем кабельных линий;
контроль за ведением формуляров на учебных объектах.
7.7. Начальнику учебного объекта:
разработка и ведение документации учебного объекта, в том числе формуляра учебного объекта и журнала учета стрельб (занятий);
обобщение и систематизацию сведений о границах учебного объекта на глубину излетного пространства и защитных зон; возможностях учебного объекта; перечне применяемого вооружения, а также установленных при этом ограничениях и условиях размещения учебного объекта; характере местности, грунта, маршрутах передвижения на объекте; схеме оцепления; устройстве, наличии и состоянии оборудования учебного объекта; схеме энергообеспечения учебного объекта, принадлежности источника электроэнергии, его мощности, состоянии и порядке доступа к нему;
обеспечение правильной эксплуатации учебного объекта и содержание его в исправности;
проведение занятий по изучению полигонного оборудования, правилам его эксплуатации и сбережения;
руководство подготовкой учебного объекта к занятиям;
обязанности по осуществлению доклада о готовности объекта к проведению занятий и представлению операторов, обслуживающих стрельбы (занятия) при прибытии на учебный объект руководителя стрельб (занятий);
принятие мер к остановке занятия и прекращению стрельб при нарушении требований безопасности во время проведения стрельб (занятий) до устранения предпосылок нарушений с осуществлением доклада о случившемся начальнику учебного центра (войскового стрельбища) и старшему руководителю стрельб (занятий);
осуществление доклада начальнику учебного центра (войскового стрельбища) о проведенных стрельбах (занятиях), а также заместителю начальника учебного центра по технической части о неисправностях полигонного оборудования, возникших во время занятий, и принятых мерах;
проверку не реже одного раза в неделю оборудования учебного объекта и его сооружений, принятие мер к своевременному их обслуживанию и ремонту, проверку наличия и состояния флагов и предупредительных знаков, надписей, маркировки и нумерации на плакатах и знаках безопасности, сооружениях и оборудовании, защитных средствах и указателях;
руководство работами по обслуживанию полигонного оборудования и переводом его на осенне-зимний или весенне-летний периоды эксплуатации.
7.8. Оператору учебного объекта:
подготовку перед началом занятий и по указаниям начальника учебного объекта мишенной обстановки, производству наладки работы оборудования и систем информации;
проведение контрольного осмотра и обслуживания закрепленного оборудования, аппаратуры и техники перед началом занятий и после их окончания, а при выявлении неисправностей - принятие мер к их устранению;
осуществление доклада начальнику учебного объекта о готовности оборудования к занятию;
недопущение без разрешения начальника объекта или начальника учебного центра (войскового стрельбища) на учебный объект посторонних лиц;
отключение аварийных участков при угрозе возникновения аварий, пожаров или несчастных случаев из-за неисправностей в электроустановках, о чем немедленно докладывать руководителю стрельб (занятия) и начальнику учебного объекта.
на учебном центре (войсковом стрельбище)
8. Подготовка учебных объектов к проведению занятий (учений, стрельб) осуществляется силами и средствами личного состава учебного центра (войскового стрельбища).
По решению старшего командира (начальника) для обеспечения подготовки учебных объектов на подчиненный учебный центр (войсковое стрельбище) могут привлекаться военнослужащие (сотрудники) и механизированные средства иных воинских частей (подразделений).
9. Временные сооружения для проведения учений, стрельб или занятий по их окончании подлежат разбору силами и средствами воинской части (подразделения), проводящей учения, стрельбы или занятия.
10. Дежурные транспортные средства должны прибывать на стоянки дежурных транспортных средств не позднее чем за 1 час до начала занятий (учений, стрельб и других).
11. Дежурный врач (фельдшер) прибывает в учебный центр (на войсковое стрельбище) не позднее чем за 1 час до начала занятий (учений, стрельб и других) с сумкой врача войсковой (сумкой фельдшера войсковой) для оказания медицинской помощи.
В зависимости от применяемой техники и вооружения у дежурного врача (фельдшера) должны быть ключи для открывания люков (дверей) боевой машины (объекта).
Во время стрельбы (занятий) дежурный врач (фельдшер) должен постоянно находиться в месте, указанном старшим руководителем стрельбы, вблизи ЦПУ в готовности к оказанию медицинской помощи.
По окончании стрельбы (занятий) дежурный врач (фельдшер) убывает с разрешения старшего руководителя стрельбы.
Особенности организации выхода и размещения личного состава, ВВСТ в полевых условиях на учебном центре (войсковом стрельбище)
12. Командир (начальник) воинской части (подразделения), выходящей в учебный центр (на войсковое стрельбище), за 10 рабочих дней высылает своего представителя из числа офицеров с необходимым количеством личного состава для приема имущества у начальника учебного центра (войскового стрельбища), планирования использования и подготовки учебных объектов, а также мест размещения личного состава и техники.
13. Представитель: изучает маршруты выхода подразделения в учебный центр (на войсковое стрельбище) и по его территории; уточняет у начальника учебного центра (войскового стрельбища) границы учебного центра и учебных объектов; определяет места размещения подразделений, офицерского состава, штаба, боевой техники и транспорта; уточняет, какие учебные объекты выделяются для занятий, их емкость, пропускная способность, маршруты и время передвижения к ним; разрабатывает и согласовывает с начальником учебного центра (войскового стрельбища) график использования учебных объектов; изучает инструкцию по организации выполнения требований безопасности, границы района учебного центра и порядок несения гарнизонной службы, правила поведения военнослужащих (сотрудников) в учебном центре (войсковом стрельбище), готовит акт приема (сдачи) учебного объекта учебного центра (войскового стрельбища) воинской части.
14. С прибытием воинской части (подразделения) в учебный центр (войсковое стрельбище) командир (начальник) воинской части (подразделения):
прибывает к начальнику учебного центра (войскового стрельбища) и докладывает (информирует) о прибытии;
изучает инструкцию по организации выполнения требований безопасности на данном учебном центре (войсковом стрельбище);
принимает по акту учебные объекты, инвентарь, имущество, жилые и подсобные помещения, организовывает размещение личного состава, вооружения, техники и их охрану;
изучает возможности и расположение учебных объектов и уточняет разработанное расписание занятий в соответствии с графиком использования учебных объектов;
представляет начальнику учебного центра (войскового стрельбища) расписание занятий и сведения о боевом и численном составе прибывшего подразделения, а также ведомость требований безопасности личного состава при проведении занятий;
устанавливает (проверяет) телефонную связь со штабом учебного центра (начальником войскового стрельбища) и пунктом постоянной дислокации;
организовывает изучение и обеспечение выполнения требований безопасности и правил поведения военнослужащих (сотрудников) в учебном центре (войсковом стрельбище);
принимает меры к сохранности учебных объектов, полигонного оборудования и учебно-тренировочных средств, жилых и подсобных помещений, дорог, а в случае повреждения, разрушения или вывода из строя восстанавливает их, а при невозможности составляет акт.
15. При временном расположении воинской части (подразделения) в полевых условиях на учебном центре (войсковом стрельбище) командир воинской части (подразделения) определяет места для разбивки лагеря и оборудования полевого парка только после согласования районов (мест) размещения воинской части (подразделения) с начальником учебного центра (войскового стрельбища).
16. Дороги для движения ВВСТ по территории учебного центра (войскового стрельбища) оборудуются указателями направления движения и необходимыми дорожными знаками.
Маршруты движения по территории учебного центра (войскового стрельбища) гусеничной техники устанавливаются отдельно от автомобилей.
17. По окончании занятий (учений, стрельб) сбор и обслуживание полигонного оборудования производятся личным составом учебного центра (войскового стрельбища). При необходимости по решению старшего начальника к выполнению данной задачи может привлекаться личный состав других воинских частей (подразделений).
18. Перед убытием воинской части (подразделения) с учебного центра (войскового стрельбища) командир воинской части (подразделения) передает начальнику учебного центра (войскового стрельбища) по акту приема (сдачи) (приложение N 6 к настоящему Руководству) учебного объекта учебного центра (войскового стрельбища) принятые оборудование, инвентарь, имущество, жилые и подсобные помещения и докладывает (информирует) начальника учебного центра (войскового стрельбища) о выводе личного состава и боевой техники воинской части (подразделения) с учебного центра (войскового стрельбища) и о проблемных вопросах (оставленной технике, поломках оборудования и других).
19. Руководитель учения (старший руководитель стрельбы) указывает военнослужащим (сотрудникам), выходящим на учение с боевой стрельбой, границы запретных зон ведения огня и подсветки, организует оцепление и устанавливает за ним контроль, инструктирует должностных лиц, задействованных на учении, и указывает им на местности рубежи открытия и прекращения огня для артиллерии, боевых машин, гранатометов и других видов оружия, ориентиры, правее и левее которых стрельба не разрешается, места и районы, где запрещено движение боевой техники.
20. При проведении учений с боевой стрельбой на учебном центре (войсковом стрельбище) командир воинской части (подразделения), проводящий занятия:
на период учений и стрельб организует наблюдение с целью предупреждения появления в опасных зонах людей, животных и транспорта, а также обнаружения и учета неразорвавшихся снарядов и мин;
в случае повреждения полигонного или учебного оборудования, электролиний, линий связи, дорог принимает меры к их восстановлению;
при возникновении пожаров принимает срочные меры к их тушению;
накануне стрельб, но не позднее чем за сутки до их проведения проверяет готовность учебного объекта к выполнению упражнений стрельб с составлением соответствующего акта (приложение N 7 к настоящему Руководству).
21. Командир, проводящий учения:
организует контроль за точностью топогеодезической привязки боевых порядков и установками для стрельбы по целям и участкам (рубежам), по которым будет вестись огонь;
организует контроль за выверкой прицельных приспособлений орудий (минометов);
определяет на карте районы, по которым запрещается ведение огня, рубежи безопасного удаления своих воинских частей (подразделений) от целей, участков (рубежей), планируемых для ведения огня, опасные дальности и направления стрельбы для каждой огневой позиции в соответствии с методикой их определения, а также опасные зоны для действий войск и наносит эти данные на карту;
определяет при необходимости номер заряда для исключения появления рикошетов при стрельбе на ограниченные дальности;
передает в артиллерийские подразделения опасные дальности и направления стрельбы;
проверяет через начальника контрольной группы и огневых посредников правильность расчета опасных установок для стрельбы, заполнение бланков опасных установок и установку ограничителей углов возвышения и направления стрельбы в подразделениях;
организует вывод личного состава и техники из опасных зонах перед началом ведения огня артиллерией.
22. Личный состав, автомобильный транспорт, средства тяги и подразделения материального (материально-технического) обеспечения располагаются на флангах и в тылу района огневых позиций артиллерии, не ближе чем 200 м от границ этого района.
23. Средняя траектория полета снарядов (мин) для ствольной артиллерии и минометов должна проходить от пунктов управления руководителя, проводящего учения, КНП, не ближе чем 500 м.
24. Минометные батареи ставят в линию перед фронтом или на флангах войск. Орудия для стрельбы прямой наводкой устанавливают для ведения огня только в промежутках между боевыми порядками своих войск.
25. Для обеспечения безопасности взаимного расположения огневых позиций на директрисе интервал между ближайшими орудиями соседних огневых позиций должен составлять не менее 200 м, а величина уступа не превышать одной четверти интервала (для орудий калибра 122-мм при расположении батарей уступами, равными 50 м, интервал между ближайшими орудиями соседних огневых позиций должен составлять не менее 300 м, а при расположении батарей в линию - не менее 200 м).
26. Лица, не участвующие непосредственно в стрельбе, должны находиться в окопах или на безопасном удалении от орудий, боевых машин.
27. При преодолении препятствий (оврагов, воронок, рвов) орудия должны быть разряжены, им придается максимальный угол возвышения.
28. Выход экипажей из боевых машин при их неисправностях в ходе учения или стрельбы производится с разрешения руководителя учения и только после того, как оружие разряжено и ему придан максимальный угол возвышения.
29. Над блиндажами и местами укрытий средств тяги подвижных мишеней поднимаются флаги.
на учебном центре (войсковом стрельбище)
30. В целях обеспечения безопасности на учебном центре (войсковом стрельбище):
31. Должностные лица, руководящие занятиями (стрельбой, учениями, вождением и другими) и обслуживающие их, должны быть в светоотражающих жилетах (или с повязкой на левом рукаве), имеющие соответствующую надпись (например: "Старший руководитель стрельбы", "Руководитель стрельбы на участке").
32. Командирам воинских частей (подразделений), руководителям учений и стрельб при нахождении на учебном центре (войсковом стрельбище) запрещается:
начинать учения (стрельбу) без команды старшего руководителя стрельбы и начальника учебного центра (войскового стрельбища) или при отсутствии связи с ними и постами оцепления;
давать распоряжения на включение и использование электроустановок или на ремонт электролиний без разрешения начальника учебного объекта;
привлекать необученный личный состав к установке имитационных средств;
производить инженерные работы и передвижение боевой техники на участках (по дорогам), не согласованных с начальником учебного центра (войскового стрельбища);
изменять направления стрельбы, установленные инструкцией по организации выполнения требований безопасности;
использовать полигонное оборудование, служебные, жилые и подсобные помещения без разрешения начальника учебного центра (войскового стрельбища).
33. В ходе стрельб (учений с боевой стрельбой) запрещается вести огонь:
за пределы опасных направлений и дальностей стрельбы;
при отсутствии в зоне видимости стреляющих знаков ОНС и БЗЗ;
при углах возвышения, меньших наименьшего и больших наибольшего, предусмотренных для данной системы и заряда;
по блиндажам независимо от того, находятся в них люди или нет, а также по другим сооружениям (вышкам, тригонометрическим пунктам и декоративному оборудованию и прочим) и по целям, находящимся ближе 150 м от них;
по участкам, на которых развернуты канаты для тяги подвижных целей или установлены подъемники мишеней;
при поднятом белом флаге (фонаре) на центральном (участковом) пункте управления и на блиндажах;
при потере связи руководителя с оцеплением и блиндажами;
через населенные пункты, воздушные линии электропередачи, а также через железные, шоссейные и грунтовые дороги, не закрываемые для движения во время стрельбы;
из орудий без установки ограничителей опасных направлений и дальностей стрельбы;
через головы впереди расположенных подразделений;
по целям, участкам (рубежам), расположенным от воинских частей (подразделений) ближе величины безопасного удаления от разрывов снарядов;
на опасных установках для стрельбы и номерах заряда, не разрешенных для применения на учебном центре (войсковом стрельбище).
34. Руководители занятий (стрельб, учений с боевой стрельбой) контролируют учет неразорвавшихся снарядов, мин и других взрывоопасных предметов <1>.
--------------------------------
<1> Далее - "ВОП".
35. В целях предупреждения нарушений требований безопасности на учебном центре (войсковом стрельбище) организуется наблюдение, в ходе которого наблюдатель докладывает обо всех случаях появления людей, животных и транспорта в районах целей или в опасных зонах; о низколетящих над районом стрельб самолетах и вертолетах; о выходе войск к запретным зонам; о возникновении пожаров; о сигналах, подаваемых с постов оцепления и из блиндажей.
Также наблюдение осуществляется руководителем учения (стрельб) для засечки разрывов и мест падения неразорвавшихся снарядов, мин и других ВОП.
36. Наблюдение ведется в установленных секторах и обо всех предпосылках в нарушении требований безопасности и неразорвавшихся боеприпасах немедленно докладывается руководителю учения (руководителю стрельб на участке).
37. Наблюдатели назначаются от прибывшей на занятия (стрельбы) воинской части (подразделения), обеспечиваются оптическими приборами и безотлучно находятся на пунктах управления (командных пунктах, наблюдательных вышках, постах наблюдения) и должны твердо знать установленные сигналы, места запретных зон, расположение сооружений, знаков и указателей на учебном объекте или войсковом стрельбище.
38. Контроль и обработка результатов засечки неразорвавшихся боеприпасов (снарядов, мин и других ВОП) на директрисах стрельбы ведется руководителем стрельб на участке (старшим руководителем стрельб) с отражением в карточке учета неразорвавшихся снарядов, мин и других взрывоопасных предметов (приложение N 8 к настоящему Руководству).
39. Командир (начальник) учебного центра (войскового стрельбища) не реже одного раза в период обучения путем выступлений на собраниях садоводческих некоммерческих товариществ (других объединений граждан), в школах, клубах, по местному радиовещанию и телевидению разъясняет населению о необходимости выполнения требований безопасности, недопущении несанкционированного прохода людей на территорию учебного центра (войскового стрельбища).
40. Проведенные мероприятия учитываются в журнале учета мероприятий, проводимых с местным населением, о соблюдении требований безопасности на территории учебного центра (войскового стрельбища).
41. Информация о недопущении прохода и проезда на территорию учебного центра (войскового стрельбища) доводится письменно через местные органы государственной власти, управления, школы, учреждения и предприятия с отметкой в листе оповещения воинских частей, местных органов власти и учреждений о времени проведения мероприятий с боевой стрельбой на объектах учебного центра (войскового стрельбища) (приложение N 9 к настоящему Руководству).
42. В общественных местах населенных пунктов, ближайших к учебному центру (войсковому стрельбищу), расклеиваются объявления о недопущении несанкционированного прохода на территорию учебного центра (войскового стрельбища).
43. Границы учебного центра (войскового стрельбища) должны быть обозначены на местности хорошо видимыми указателями, с надписью, например: "Запретная зона, проход (проезд) запрещен (закрыт)!" или "Стой, стреляют! Проезд и проход запрещен!".
Все надписи делаются на русском языке и языке субъекта Российской Федерации, на территории которого находится учебный центр (войсковое стрельбище).
44. Границы учебного центра (войскового стрельбища) перекрываются заграждениями, шлагбаумами, окапываются траншеями.
45. Для обеспечения безопасности и воспрещения несанкционированного проникновения на территорию учебного центра (войскового стрельбища) посторонних лиц, транспорта и животных перед каждыми стрельбами или учением с боевой стрельбой проводится оцепление его территории.
Посты оцепления выставляются парными на наиболее вероятных маршрутах проникновения на территорию учебного центра (войскового стрельбища). Личный состав оцепления назначается из состава воинских частей (подразделений) по расчету, установленному Инструкцией по эксплуатации учебного центра (войскового стрельбища), утвержденной старшим командиром (начальником).
Стационарные посты оцепления оборудуются помещениями (постовыми будками) и шлагбаумами.
46. Оцепление на морском учебном центре (войсковом стрельбище) выставляется на специально выделенных катерах или на хорошо просматриваемом участке суши (постах), в обязанности которого входит наблюдение за районом и своевременное оповещение руководителя занятия и начальника учебного центра (войскового стрельбища) о появлении посторонних плавсредств (пловцов) на акватории учебного центра (войскового стрельбища).
47. Все посты оцепления выставляются на установленные места не позднее чем за 2 часа до начала учений (стрельб, занятий).
48. Обеспечение личного состава постов оцепления для полевых условий (питание, автотранспорт, средства связи, сигнализации (сигнальные ракеты) возлагается на командира воинской части (подразделения), от которой назначается оцепление.
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
Угловой штамп
войсковой части
(учреждения)
на обеспечение учений и стрельб
Дата и время проведения | Наименование воинских частей (подразделений) | Наименование мероприятий, виды вооружения и боеприпасов | Расчет | Примечание | |
мишеней (материалов) | средств имитации | ||||
Пример заполнения | |||||
18.01.17, 9.00 - 17.00 | в/ч 0000, 1 бон | РТУ (БМП-2, БТР-80, АГС-17, РПГ-7, ПКМ, АК, 30-мм БТ, 14,5-мм, 7,62-мм, 5,45-мм) | Мишени: N 8а - 20 шт., N 10а - 10 шт., N 11 - 3 шт. и т.д. | по задаче | |
Командир войсковой части __________________________________________________
(воинское звание, подпись, фамилия)
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
учета взаимодействия с органами Единой системы организации
воздушного движения
N п/п | Дата | Сведения: о доведении заявок (графиков) на использование воздушного пространства и изменений к ним; о начале (отмене), окончании или переносе запланированной деятельности | Сведения о получении запретов на использование воздушного пространства | |||||||
время | содержание | кто довел (должность, воинское звание, под роспись, фамилия и инициалы) | кто принял (орган ЕС ОрВД, должность, фамилия и инициалы) | время | содержание (причина запрета на использование воздушного пространства) | кто принял (должность, воинское звание, под роспись, фамилия и инициалы) | кто передал (орган ЕС ОрВД, должность, фамилия и инициалы) | кому доведено (должность, воинское звание, под роспись, фамилия и инициалы), время доведения | ||
Пример заполнения | ||||||||||
1. | 11.01.2018 | 8.30 | Стрельбы | ДЧ лейтенант | Штурман "Севера" | 12.00 | Запрет на | ПДЧ прапорщик | Штурман | Начальник |
с 9.00 до 14.00 | Ипатов В.М. | стрельбу с 13.00 | "Севера" | штаба | ||||||
и с 18.00 до 4.00 | Серов А.А. | до 15.00 | Ветров А.М. | Ипатов В.М. | майор | |||||
(проведение поисково-спасательных работ) | Иванов А.А. | |||||||||
в 12.05 | ||||||||||
2. | 12.01.2018 | 8.25 | Стрельбы | ДЧ ст. прапорщик | Штурман "Севера" | 10.00 | Запрет на | ДЧ ст. прапорщик | Штурман | Начальник |
с 9.00 до 14.00 | Ухолов Н.С. | стрельбу с 11.00 | "Севера" | штаба | ||||||
и с 18.00 до 4.00 | Ускин Н.Г. | до 12.00 | Ускин Н.Г. | Ухолов Н.С. | майор | |||||
аварийный борт | Иванов А.А. | |||||||||
в 11.03 | ||||||||||
3. | 13.01.2018 | 8.30 | Стрельбы | ПДЧ прапорщик | Штурман "Севера" | 13.10 | Ограничение | ПДЧ прапорщик | Штурман | Командир |
с 9.00 до 14.00 | Беляков А.В. | высоты 1500 м | "Севера" | части | ||||||
и с 18.00 до 4.00 | Волков С.С. | с 18.30 до 20.00 | Волков С.С. | Беляков А.В. | п/п-к | |||||
(литерный борт) | Сидоров В.В. | |||||||||
Примечания: 1. Журнал ведется должностным лицом, назначенным для поддержания постоянной связи с органами Единой системы организации воздушного движения.
2. Журнал хранится по заполнении в течение года.
3. По требованию органов дознания и прокуратуры снимается копия соответствующего листа, журнал хранится до получения постановления соответствующего органа.
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
учета занятий (инструктажей) по выполнению требований
безопасности в учебном центре (войсковом стрельбище)
войсковой части __________________________________
N п/п | Дата проведения инструктажа | Должность, воинское звание, фамилия, инициалы | Планируемые занятия (мероприятия, на каких учебных объектах, какие упражнения) | Дата проведения занятий (мероприятий) | Подпись инструктируемого лица | Подпись лица, проводившего инструктаж |
Пример заполнения | ||||||
1. | 17.01.2018 | Командир батальона майор Иванов С.Р. | Очистка территории войскового стрельбища от неразорвавшихся снарядов | 17.01.2018 | майор Петров А.С. | |
2. | 17.01.2018 | стрелок рядовой Ковалев О.В. | Очистка территории войскового стрельбища от неразорвавшихся снарядов | 17.01.2018 | майор Петров А.С. | |
Примечание. Журнал хранится по заполнении в течение года.
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
учета мероприятий, проводимых с местным населением,
о соблюдении требований безопасности вблизи и на территории
учебного центра (войскового стрельбища) "__________________"
Дата проведения мероприятия | Занимаемая должность, воинское звание, фамилия и инициалы лица, проводившего мероприятие | Наименование мероприятия и место его проведения. Число присутствующих | Занимаемая должность, подпись, инициал имени и фамилия руководителя учреждения, предприятия, где проводилось мероприятие |
1 | 2 | 3 | 4 |
Пример заполнения | |||
06.08.2018 | Заместитель командира войсковой части 0000 майор Павлов В.И. | Выступление на собрании учителей и учащихся школы с. Озерки, начальная школа. 50 человек | Директор школы И. Семенов |
09.09.2018 | Начальник учебного центра майор Иванов Н.Н. | Выступление в клубе перед киносеансом. 100 человек | Глава районной администрации В. Сидоров |
Примечание. Журнал учета мероприятий хранится по заполнении в течение года.
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
инструктажа личного состава по технике электробезопасности
учебного центра войсковой части _______________________
Воинское звание, фамилия, инициалы, должность | Дата (число, месяц, год) | Причина проведения инструктажа | Основные вопросы инструктажа | Подпись инструктируемого | Должность, воинское звание, квалификационная группа, фамилия, инициалы и подпись проводившего инструктаж |
Пример заполнения | |||||
Рядовой Сидоров И.Г., электрик-оператор | 22.01.2018 | Обслуживание полигонного оборудования | Правила техники электробезопасности при обслуживании и ремонте | Заместитель начальника учебного центра по технической части к-н Орлов С.Н. | |
Примечание. Журнал инструктажа хранится по заполнении в течение года.
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
приема (сдачи) ______________________________
(учебного объекта)
учебного центра войсковой части _______
Комиссия в составе: начальник директрисы БМП-2 капитан В.А. Иванов, командир 1 рон 1 бон войсковой части 0000 капитан И.Г. Черкасов, электрик-оператор директрисы БМП-2 ефрейтор К.Н. Зубов, старший мишенной команды войсковой части 0000 старший прапорщик С.П. Кондратьев - произвела проверку состояния директрисы БМП после выполнения УКС из БМП-2 днем 24 марта 2018 года.
В ходе проверки установлено:
1. Мишенное поле и территория учебного объекта от использованных мишеней, гильз, укупорки боеприпасов, мусора очищены.
2. Состояние стрельбовых дорожек - удовлетворительное (восстановлены).
3. Состояние использованного при выполнении стрельб полигонного оборудования - исправно.
4. Причины выхода из строя полигонного оборудования - выходов из строя по причине стреляющего подразделения не было.
Сдал: подполковник И.И. Иванов
Принял: подполковник П.П. Петров
Члены комиссии: капитан В.А. Иванов
капитан И.Г. Черкасов
ст. прапорщик С.П. Кондратьев
ефрейтор К.Н. Зубов
" " марта 2018 года
Примечания: 1. В случае обнаружения неразорвавшихся боеприпасов к акту прикладывается схема с указанием мест нахождения неразорвавшихся боеприпасов или описанием направления и дальности (пункт 5).
2. При выводе из строя учебного оборудования указывается его тип, количество и кто назначен ответственным за восстановление (или за проведение дознания, если таковое необходимо).
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
Список изменяющих документов (в ред. Приказа Росгвардии от 16.06.2020 N 168) |
Утверждаю
Начальник Санкт-Петербургского
военного ордена Жукова
института войск национальной
гвардии Российской Федерации
" " января 2017 года
готовности учебного объекта к выполнению упражнений стрельб
из стрелкового оружия, гранатометов и вооружения БТР-80
в феврале - марте 2017 года (пос. Молосковицы)
(вариант)
Комиссия военного института в составе: заместителя начальника военного института полковника Д.В. Ставицкого, заместителя начальника кафедры огневой подготовки полковника П.П. Самойленко, начальника учебного центра подполковника А.В. Янкина, техника войскового стрельбища прапорщика А.В. Соловьева провела проверку готовности мишенного поля войскового стрельбища к выполнению упражнений стрельб из стрелкового оружия, гранатометов, вооружения БТР днем и ночью.
В ходе проверки установлено:
1. Рубежи легких мишеней:
исправность оборудования - оборудование исправно;
количество и дальности до рубежей - 10 (50 м, 100 м, 150 м, 185 м, 200 м, 250 м, 300 м, 350 м, 400 м, 500 м);
размеры и качество мишеней - соответствуют КС СОО и БМ ВНГ - 13 (не превышают контрольного допуска +/- 1 см);
установки появляющихся целей - УМУС-48 - 18 шт.;
- РУМУС-С-12С - 17 шт.;
наличие обратной информации - исправна;
наличие и исправность световой имитации и подсветки (ночью) - исправна (мигание 3 - 5 сек., пауза 4 - 6 сек.).
2. Рубежи тяжелых мишеней:
исправность оборудования - оборудование исправно;
количество и дальности до рубежей - 2 (600 м, 700 м);
размеры и качество мишеней - соответствуют КС СОО и БЫ ВНГ - 13 (не превышают контрольного допуска +/- 1 см);
установки появляющихся целей - УМУС-48 - 8 шт.;
- УТМ-48 - 3 шт.;
наличие обратной информации - исправна;
наличие и исправность световой имитации и подсветки (ночью) - исправна (мигание 3 - 5 сек., пауза 4 - 6 сек.).
3. Движущиеся цели:
исправность оборудования - неисправна 1 установка;
количество и дальности до рубежей - 2 (350 м);
размеры и качество мишеней - соответствуют КС СОО и БМ ВНГ - 13 (не превышают контрольного допуска +/- 1 см);
установки появляющихся целей - УМУС-48 - 4 шт.;
наличие обратной информации - исправна;
наличие и исправность световой имитации и подсветки (ночью) - исправна (мигание 3 - 5 сек., пауза 4 - 6 сек.);
расстояние движения целей и скорость их движения - 60 м (3 м/с).
4. Оборудование окопа для метания имитационной гранаты:
оборудование окопа - исправно (расположен под углом 45 градусов по ходу движения обучаемого);
количество и дальности до рубежа - 2 (40 м), 2 (50 м), размеры окопов соответствуют КС СОО и БМ ВНГ - 13 (длина - 10 м, ширина - 1 м).
5. Соблюдение требований безопасности (наличие и исправность):
исходное положение и рубеж открытия огня - исправны;
основное, опасные направления стрельбы и боковые защитные зоны - исправны.
Вывод: войсковое стрельбище военного института к проведению упражнений стрельб из стрелкового оружия, гранатометов и вооружения БТР (днем, ночью) готово.
Члены комиссии: полковник Д.В. Ставицкий
полковник П.П. Самойленко
подполковник А.В. Янкин
прапорщик А.В. Соловьев
"__" _______________ 2017 года
Примечания: 1. При проведении БСО, БСВ в состав комиссии по проверке готовности учебных объектов включаются начальники учебных объектов, которые используются для проведения занятий.
2. Акты составляются отдельно на каждый учебный объект, занесенный в формуляр учебного центра (войскового стрельбища), в структуре акта отражается готовность всех элементов учебного объекта. Например, "Мишенное поле войскового стрельбища", на котором проверяются: рубежи установок легких мишеней; рубежи установок тяжелых мишеней; движущиеся цели (исправность оборудования, расстояние движения целей и скорость их движения, размеры и качество мишеней); качество стрельбовых дорожек; соблюдение требований безопасности; вывод о готовности объекта к занятиям.
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемый образец
учета неразорвавшихся снарядов, мин и других
взрывоопасных предметов
N п/п | Калибр системы | Время стрельбы (число, месяц, год) | Район падения снаряда, мины | Результаты розыска снарядов, мин | Дата акта о подрыве | ||
ориентировочный район падения | координаты | ||||||
X | Y | ||||||
Пример заполнения | |||||||
1. | 82-мм миномет | 11.00 15.01.2018 | юго-восточная окраина войскового стрельбища | 43835 | 86900 | Найден (обнаружен), место обозначено... и т.п. | 15.01.2018 |
Должность и звание руководителя стрельб ___________________________________
(воинское звание, подпись, фамилия)
Начальник учебного объекта ________________________________________________
(воинское звание, подпись, фамилия)
Примечание. Карточка подшивается в дело вместе с актами о подрыве неразорвавшихся снарядов, мин и других взрывоопасных предметов.
к Руководству по организации деятельности
учебных центров (войсковых стрельбищ) войск
национальной гвардии Российской Федерации,
утвержденному приказом Федеральной службы
войск национальной гвардии Российской Федерации
от 22 октября 2018 г. N 464
Рекомендуемая форма
оповещения воинских частей, местных органов власти
и учреждений о времени проведения стрельб на объектах
___________________________________ учебного центра
Дата и время оповещения | Кто оповестил (должность, воинское звание, фамилия и инициалы) | Кто принял оповещение (извещение) (должность, фамилия и инициалы) | Место проведения стрельбы (запретная зона) | Время проведения стрельб | Подпись принявшего оповещение и печать | |
начало стрельбы | конец стрельбы | |||||
Примечание. Лист оповещения хранится по заполнении в течение года.
