Скачать ГОСТ 3212-92 Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеровДата актуализации: 01.01.2021 ГОСТ 3212-92
Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеровОбозначение: | ГОСТ 3212-92 | Обозначение англ: | GOST 3212-92 | Статус: | взамен | Название рус.: | Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров | Название англ.: | Gated patterns. Patter tapers, core prints, dimensional tolerance | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 01.01.2021 | Дата введения: | 01.07.1993 | Область применения: | Стандарт распространяется на модельные комплекты, предназначенные для изготовления песчаных и оболочковых форм для получения отливок, и устанавливает значения формовочных уклонов, в том числе и для литья по выплавляемым моделям, размеры стержневых знаков и допуски размеров.

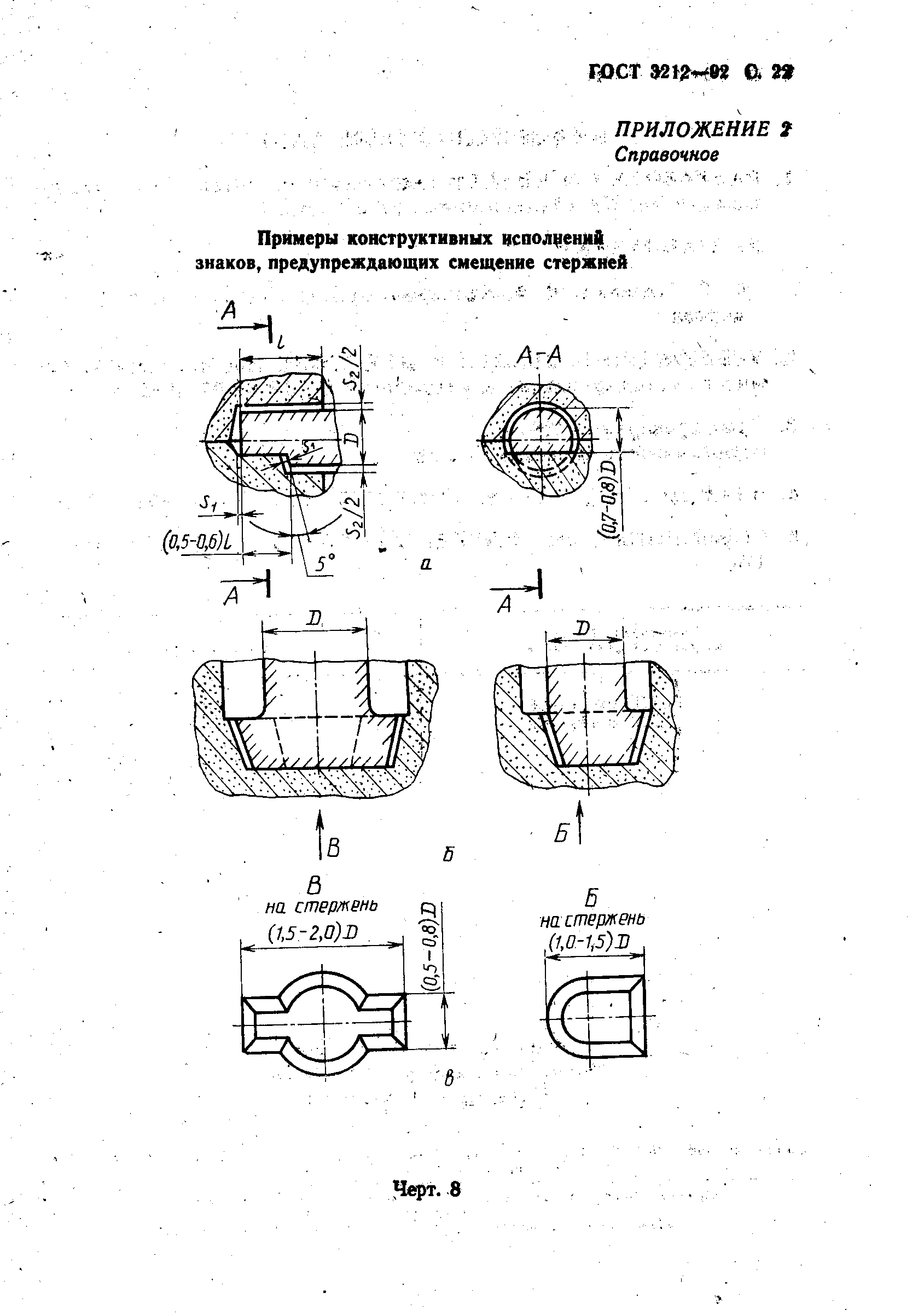

Стандарт не распространяется на модели элементов литниковой системы (стояк, выпор, прибыль и др.). | Оглавление: | 1. Формовочные уклоны 2. Стержневые знаки 3. Допуски размеров Приложение 1. Примеры выполнения формовочных уклонов Приложение 2. Примеры конструктивных исполнений знаков, предупреждающих смещение стержней | Разработан: | ТК 224 Технологическая оснастка
| Утверждён: | 05.02.1992 Комитет стандартизации и метрологии СССР (USSR Committee on Standardization and Metrology 110)
| Издан: | Издательство стандартов (1992 г. ) ИПК Издательство стандартов (2004 г. )
| |
Заменяет собой: | ГОСТ 3606-80 «Комплекты модельные. Стержневые знаки. Основные размеры» ГОСТ 11961-87 «Комплекты модельные. Нормы точности» ГОСТ 3212-80 «Комплекты модельные. Уклоны формовочные» | Нормативные ссылки: | |
![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/0.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/1.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/2.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/3.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/4.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/5.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/6.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/7.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/8.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/9.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/10.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/11.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/12.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/13.gif) ![ГОСТ 3212-92](../../../Data2/1/4294824/4294824674.files/14.gif)
|
