Скачать ГОСТ 7396.1-89 Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры

Дата актуализации: 01.01.2021

ГОСТ 7396.1-89

Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры

Обозначение: ГОСТ 7396.1-89
Обозначение англ: GOST 7396.1-89
Статус:взамен
Название рус.:Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры
Название англ.:Plugs (electrical) plugs and socket-outlets for domestic and similar general use. Standards
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2021
Дата введения:01.07.1990
Область применения:Стандарт распространяется на штепсельные соединители с заземляющими контактами и без них (одноместные и двуместные розетки, разъемные и неразъемные вилки, разветвители и удлинители) для присоединения к электрической сети переменного тока электрических приемников бытового и аналогичного назначения с номинальными токами до 20 А и напряжением до 277 В, поставляемые для нужд народного хозяйства и экспорта, и устанавливает основные размеры соединителей, а также требования, относящиеся к взаимозаменяемости и безопасности соединителей. Стандарт не распространяется на соединители, встраиваемые в приборы, а также предназначенные для эксплуатации в пожароопасных и взрывоопасных помещениях.

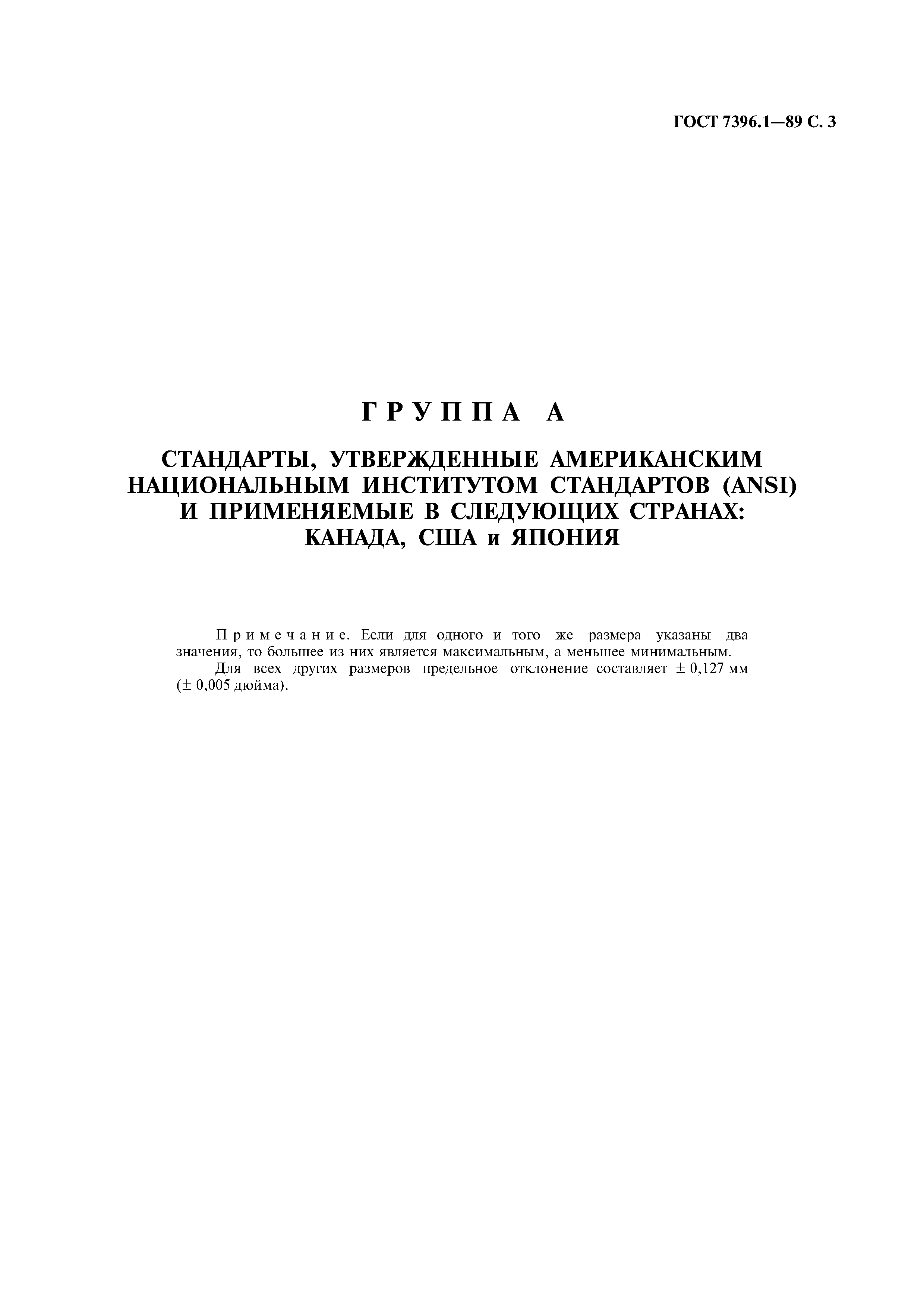

Оглавление:Группа А. Стандарты, утвержденные Американским национальным институтом стандартов (ANSI)
А 1-15 Вилка двухполосная на 15А, 125В
А 2-15 Вилка двухполосная на 15А, 250В

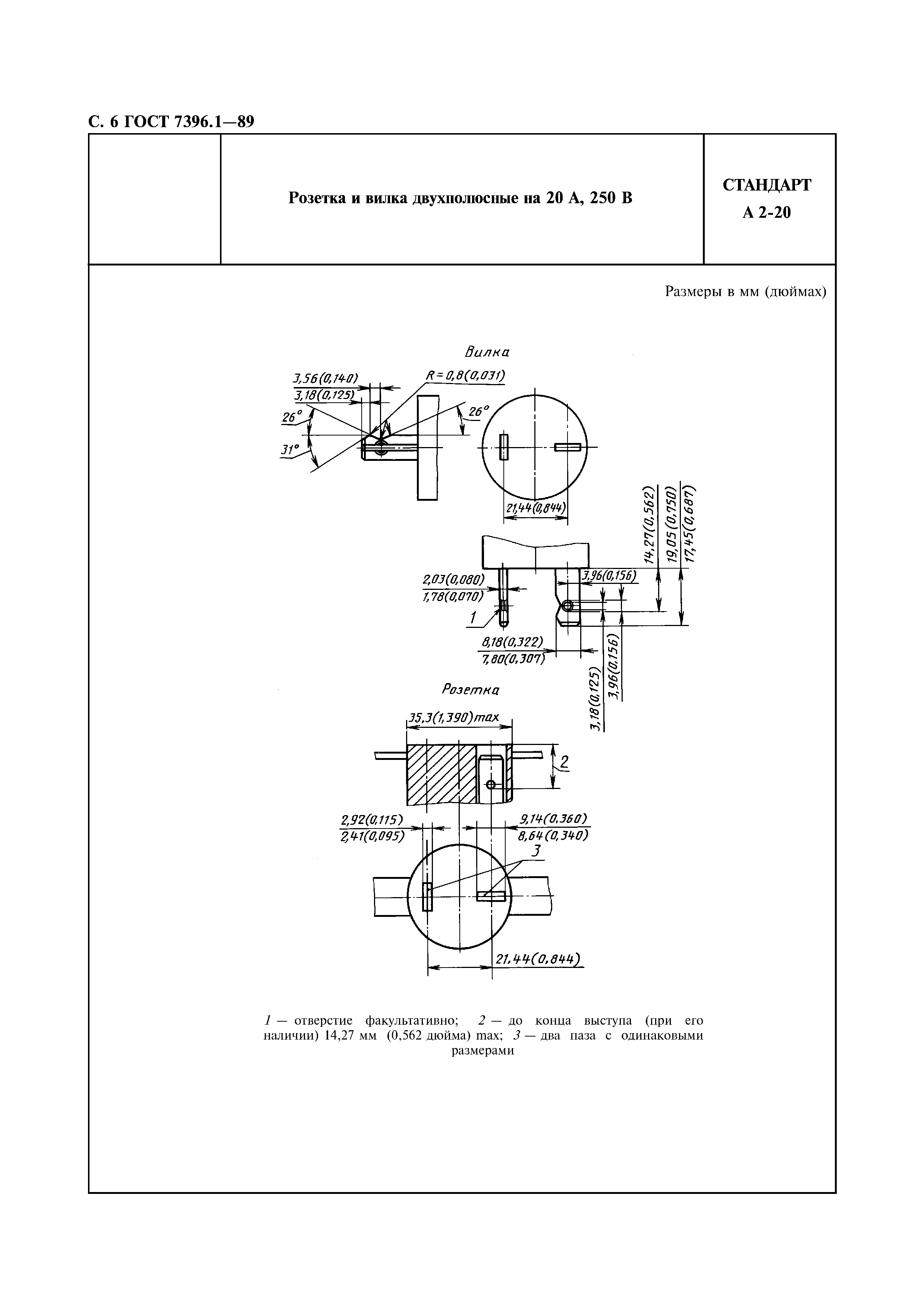

А 2-20 Розетка и вилка двухполосные на 20А, 250В
А 5-15 Розетка и вилка двухполосные с заземляющим контактом на 15А, 125В
А 5-20 Розетка и вилка двухполосные с заземляющим контактом на 20А, 125В
А 6-15 Розетка и вилка двухполосные с заземляющим контактом на 15А, 250В
А 6-20 Розетка и вилка двухполосные с заземляющим контактом на 20А, 250В
А 7-15 Розетка и вилка трехполосные на 15А, 277В
А 7-20 Розетка и вилка двухполосные с заземляющим контактом на 20А, 277В

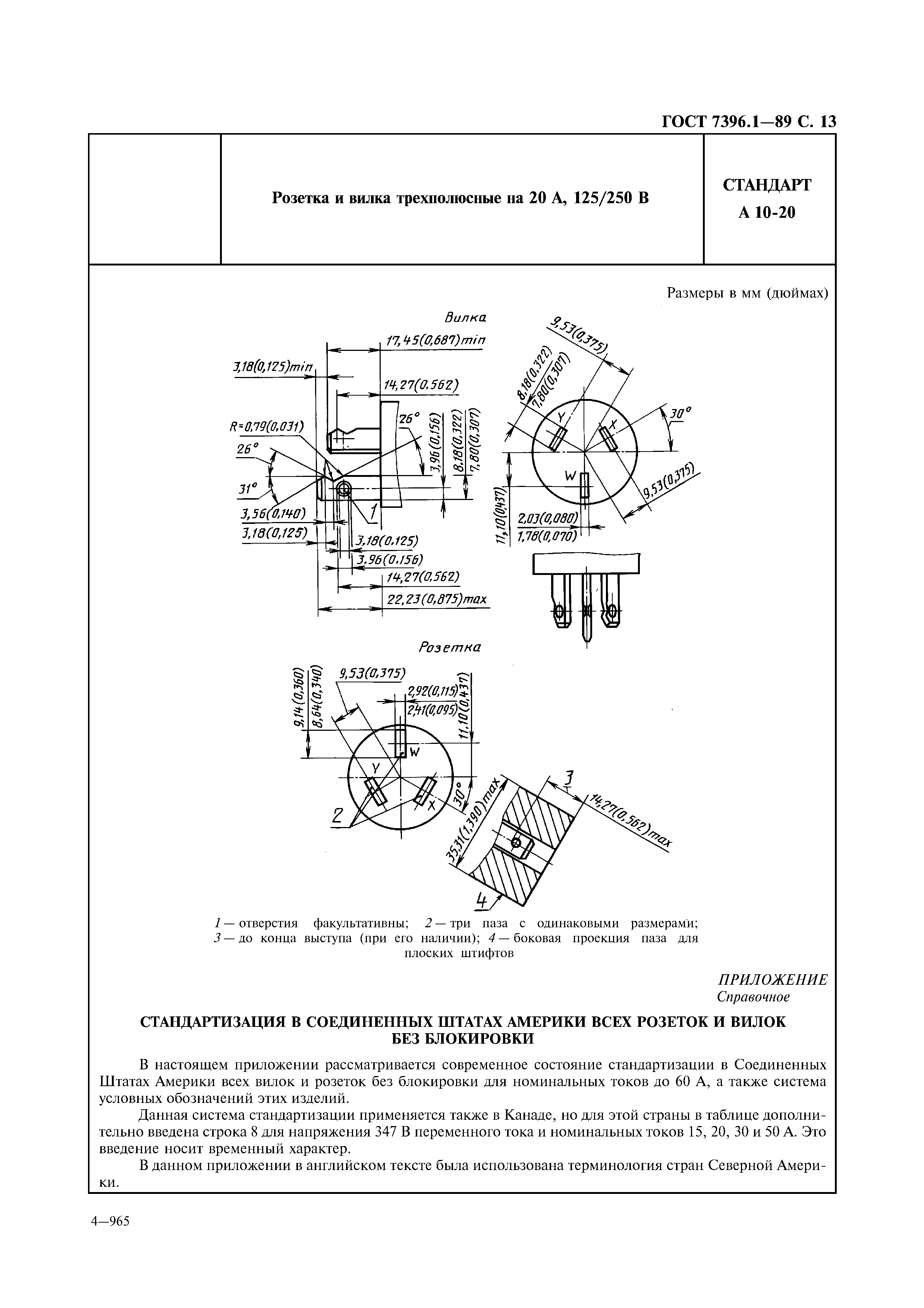

А 10-20 Розетка и вилка трехполосные на 20А, 125/250В

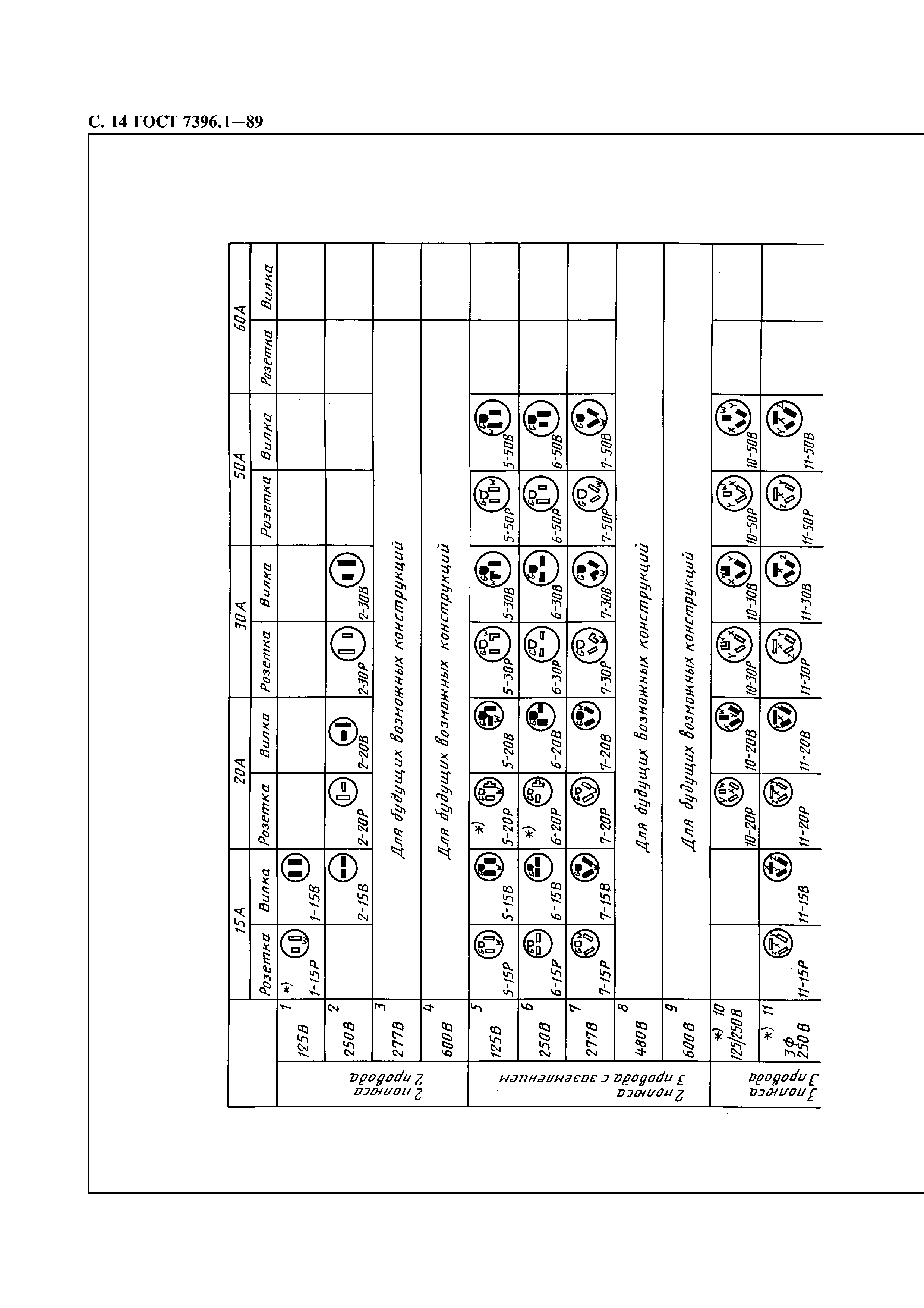

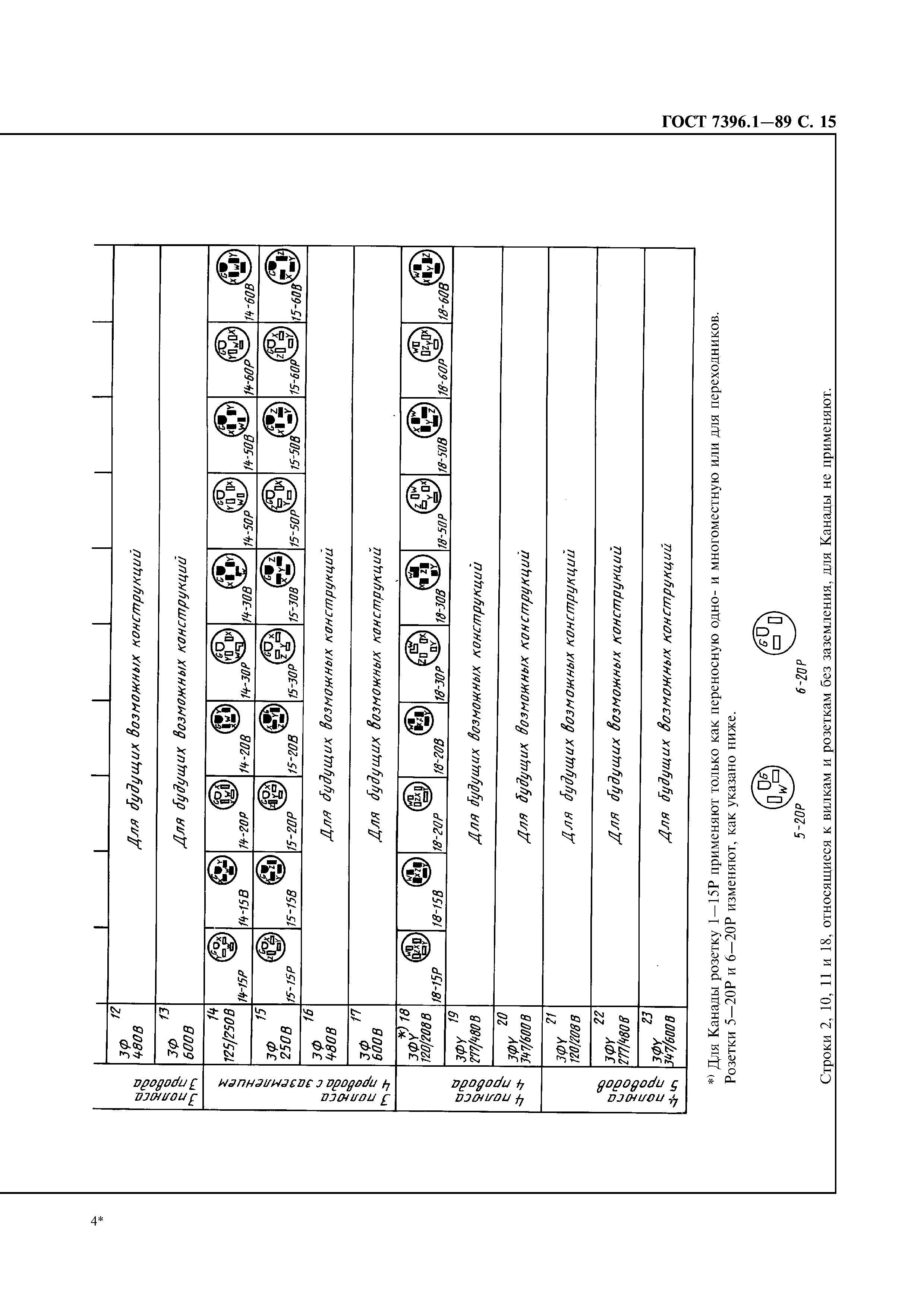

Приложение. Стандартизация с Соединенных Штатах Америки всех розеток и вилок без блокировки
Группа В. Стандарты, утвержденные Британским институтом стандартов (BSI)
В 1 Розетка и вилка двухполосные с заземляющим контактом на 2, 5 и 15А, 250В
В 2 Розетка и вилка двухполосные с заземляющим контактом на 13А, 250В

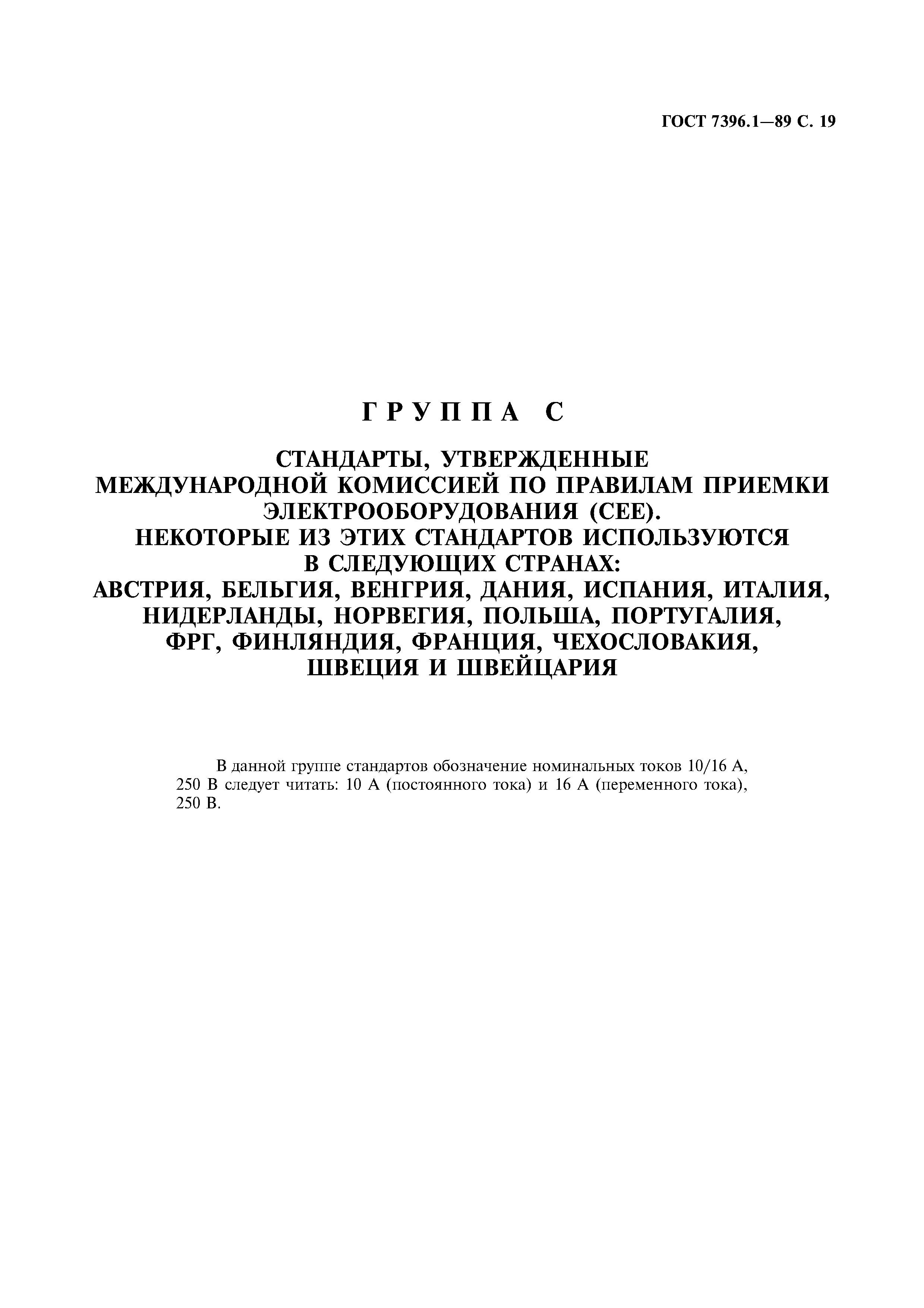

Группа С. Стандарты, утвержденные Международной комиссией по правилам приемки электрооборудования (СЕЕ)
С 1а Розетка двухполосная без заземляющего контакта на 10/16А, 250В

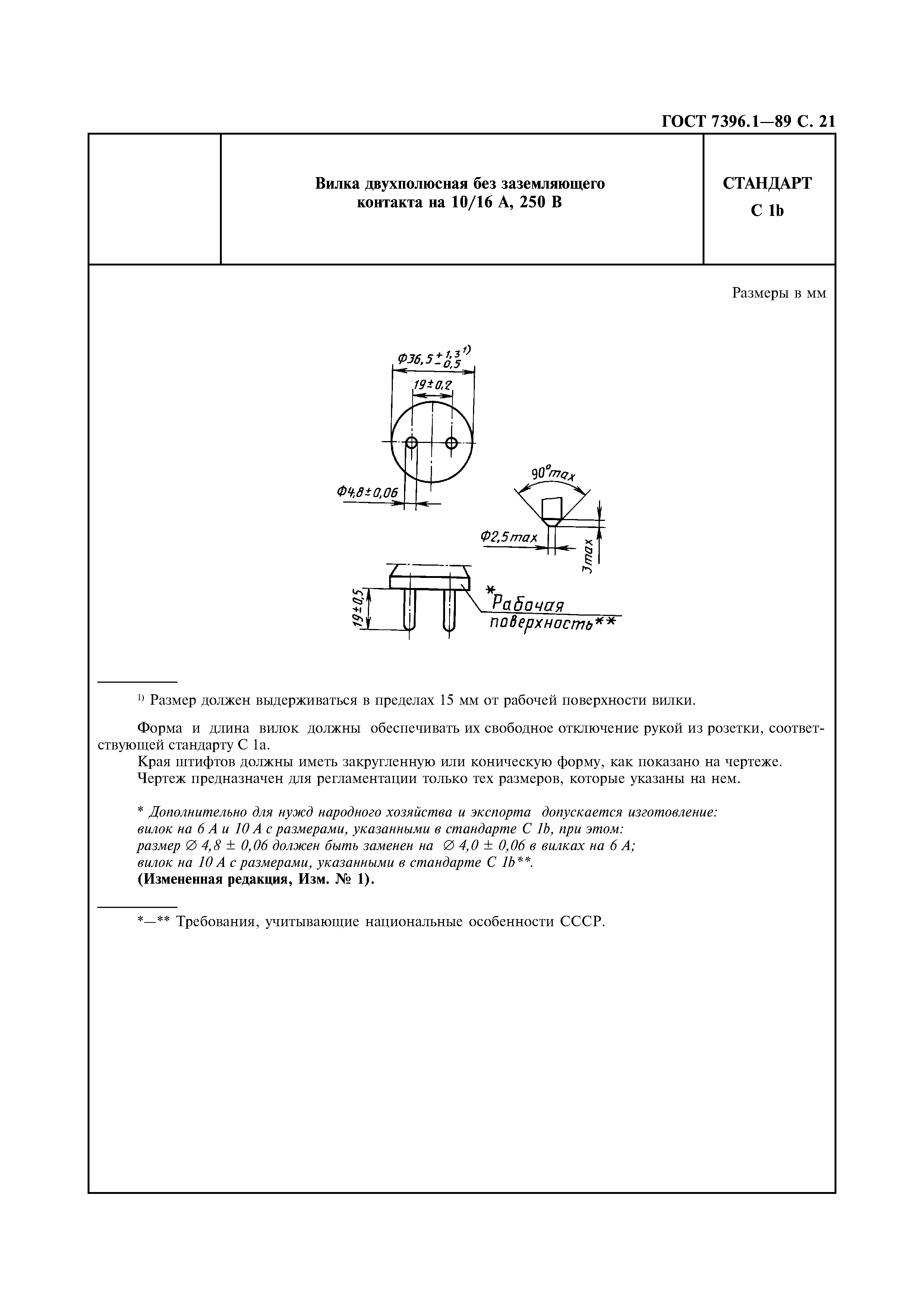

С 1b Вилка двухполосная без заземляющего контакта на 10/16А, 250В

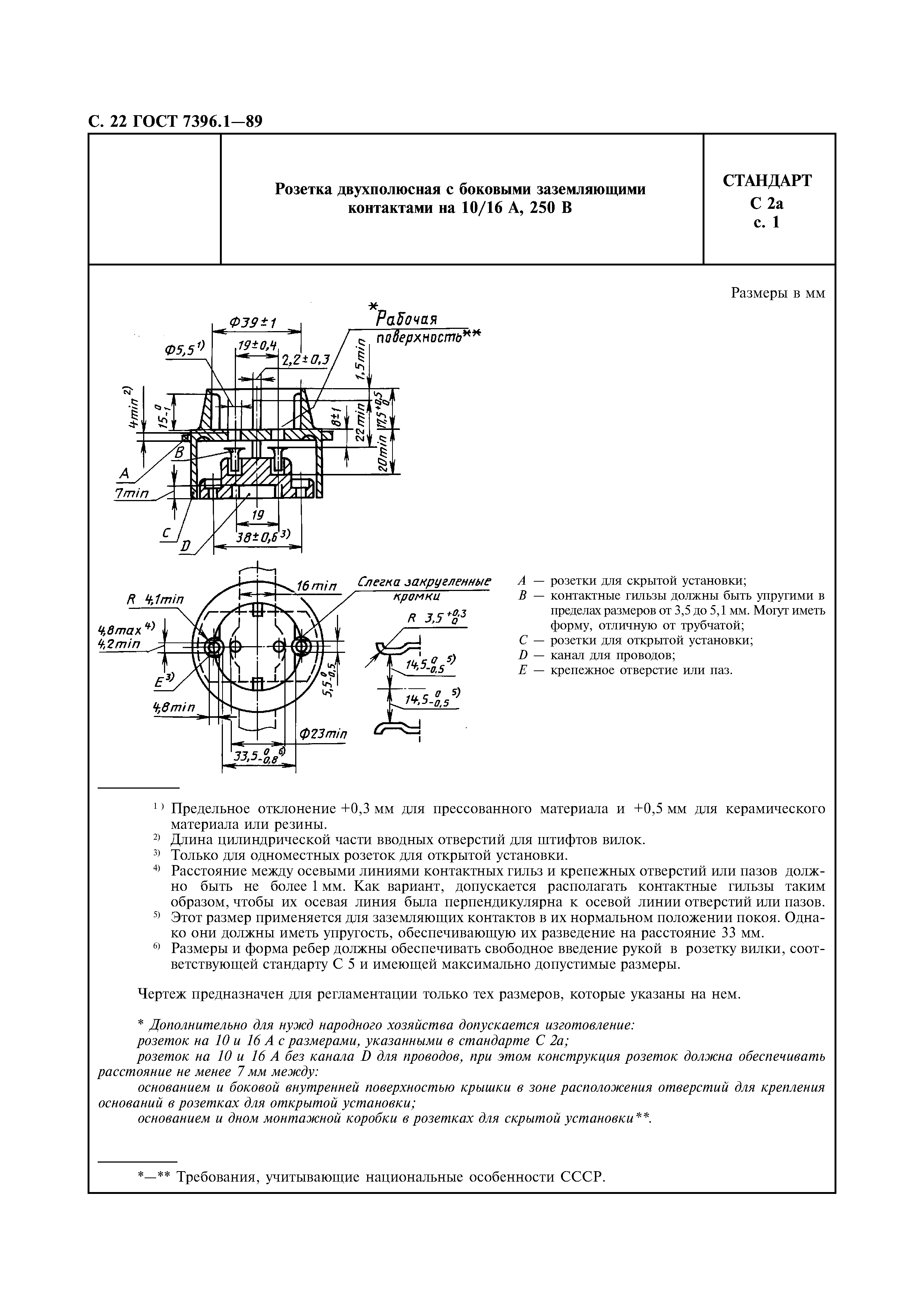

С 2а Розетка двухполосная с боковыми заземляющими контактами на 10/16А, 250В
С 2b Вилка двухполосная с боковыми заземляющими контактами на 10/16А, 250В

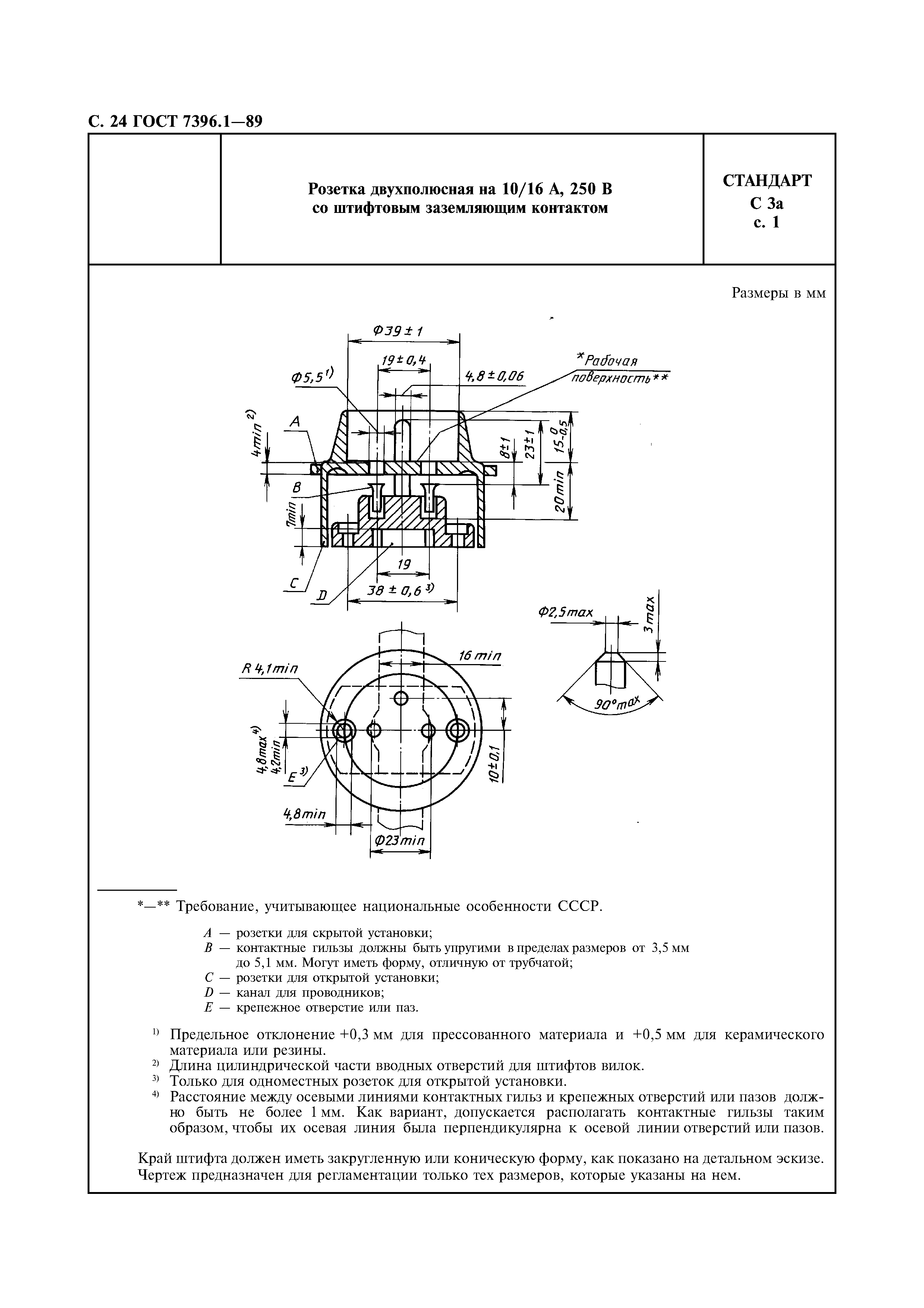

С 3а Розетка двухполосная на 10/16А, 250В со штифтовым заземляющим контактом
С 3b Вилка двухполосная на 10/16А, 250В со штифтовым заземляющим контактом
С 4 Вилка двухполосная на 10/16А, 250В с двойным заземляющим контактом
С 5 Вилка двухполосная на 2,5А, 250В для приборов класса II
С 6 Вилка двухполосная на 10/16А, 250В для приборов класса II
Чертежи калибров
Установочные размеры розеток двухполосных на 6, 10 и 16А, 250В для скрытой установки степени защиты IP20 и ниже
Установочные размеры розеток двухполосных на 6, 10 и 16А, 250В степени защиты выше IP20
Разработан: Министерство электротехнической промышленности СССР
Утверждён:30.03.1989 Государственный комитет СССР по стандартам (USSR National Committee on Standards 885)
Издан: ИПК Издательство стандартов (2003 г. )
Список изменений:
Заменяет собой:
  • ГОСТ 7396-85 (в части разд. 2)
Нормативные ссылки:
ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89ГОСТ 7396.1-89

Текстовое изменение № 1 от 01.01.1993

№ 1№ 1
