Скачать Серия 3.012-3 Выпуск 2. Часть 4. Силосы диаметром 12 м. Стальные конструкции. Чертежи КМ
Дата актуализации: 01.01.2021
Серия 3.012-3
Выпуск 2. Часть 4. Силосы диаметром 12 м. Стальные конструкции. Чертежи КМ
| Обозначение: | Серия 3.012-3 |
| Обозначение англ: | Series 3.012-3 |
| Статус: | действует |
| Название рус.: | Выпуск 2. Часть 4. Силосы диаметром 12 м. Стальные конструкции. Чертежи КМ |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.09.1982 |

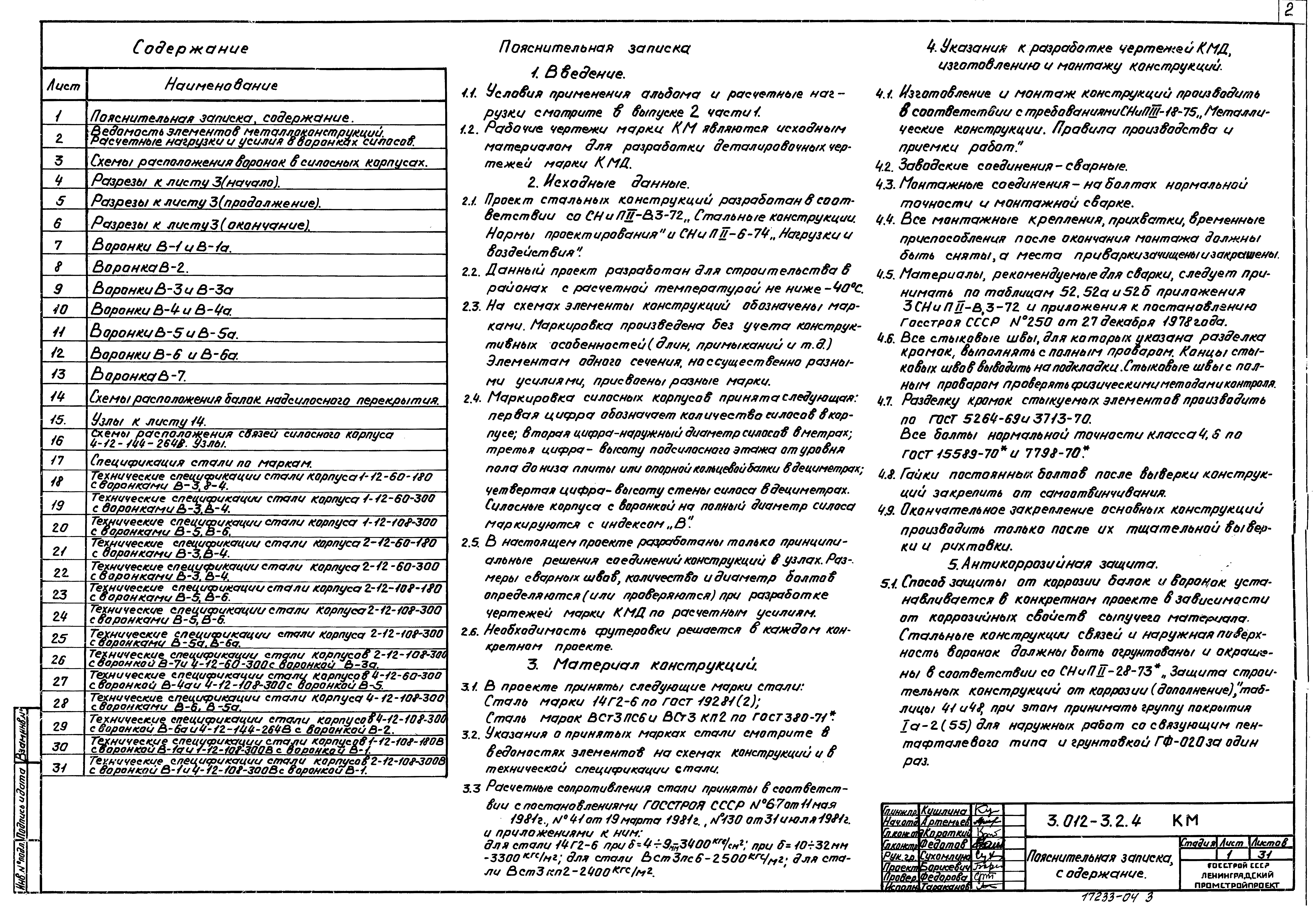

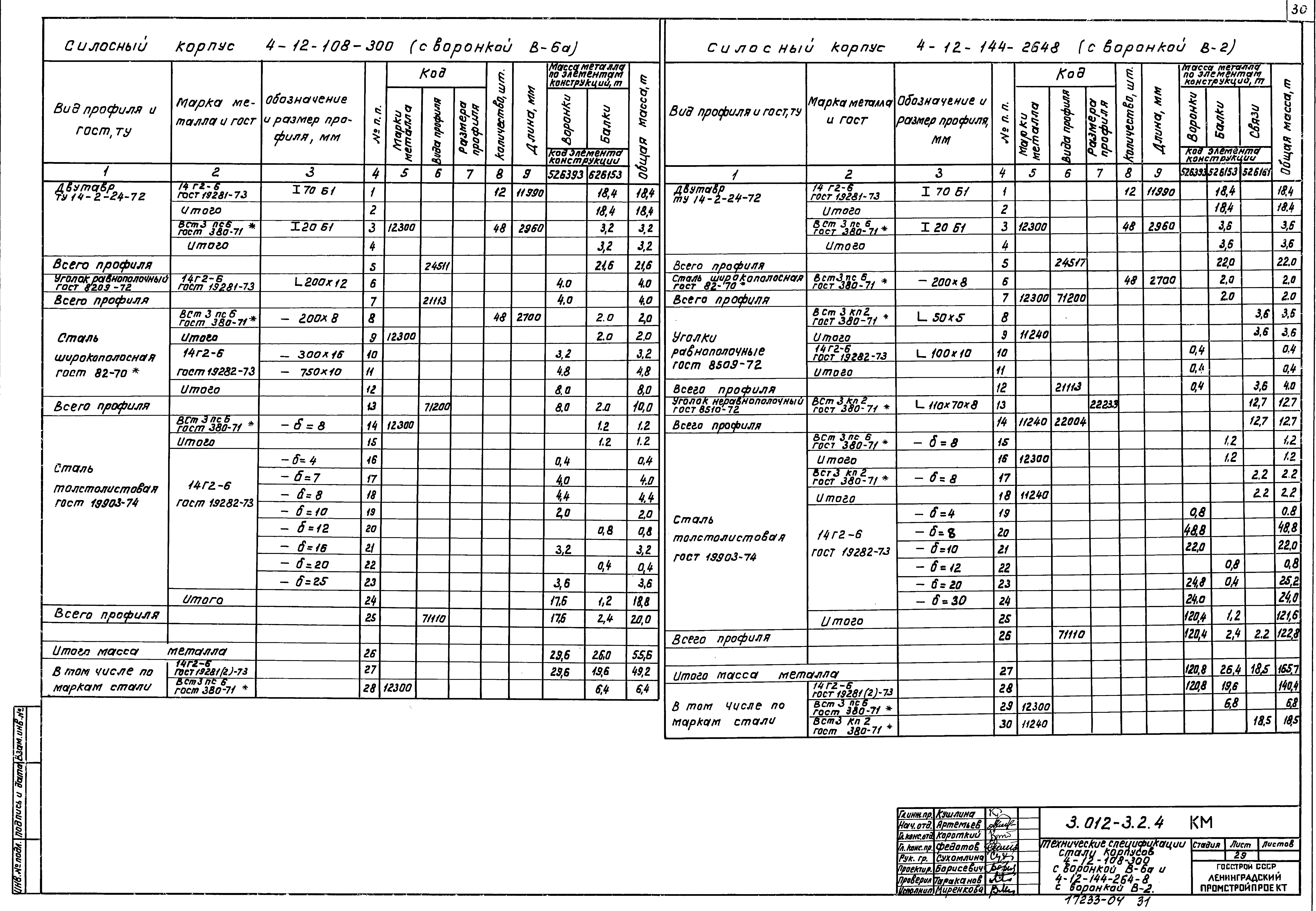

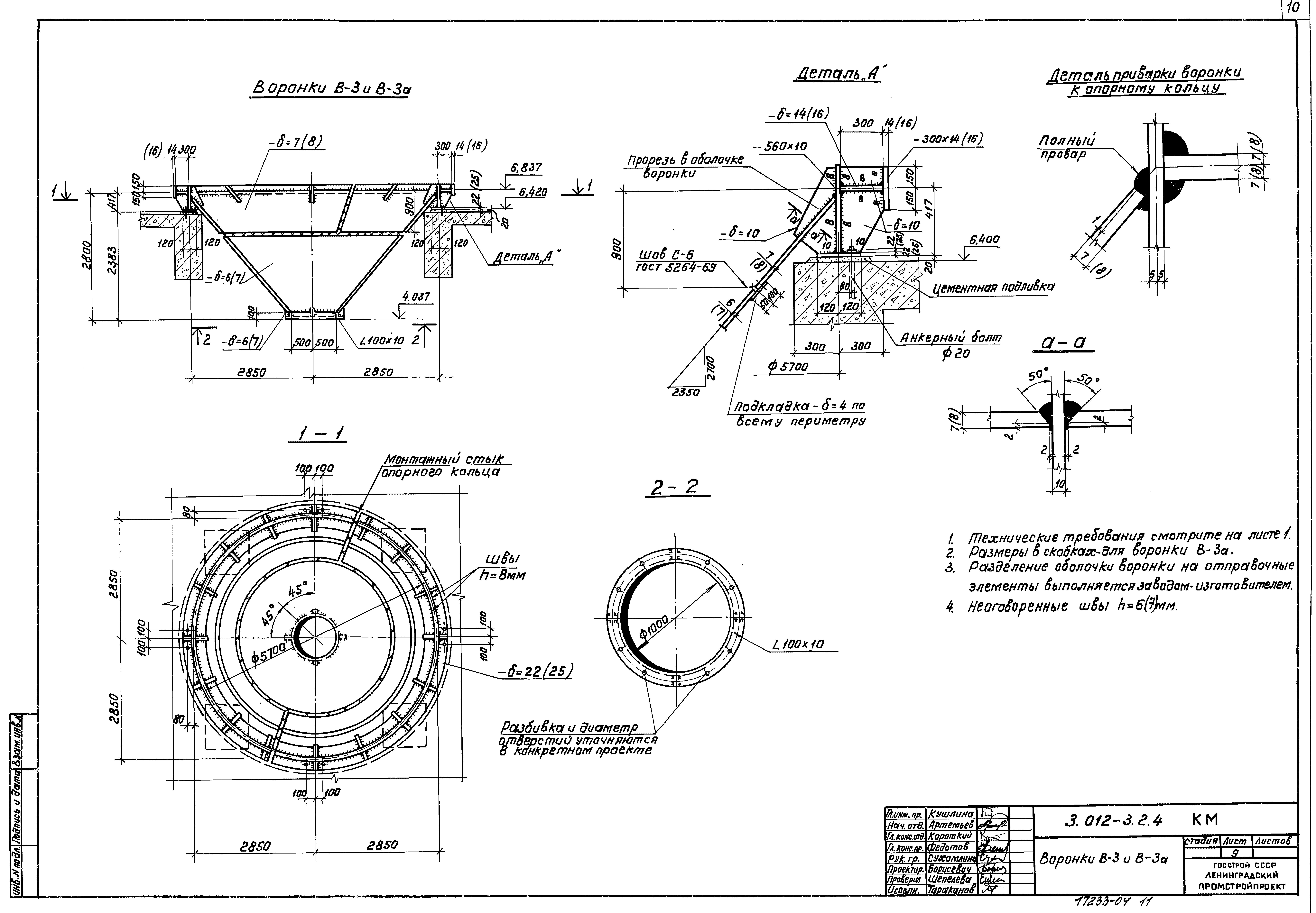

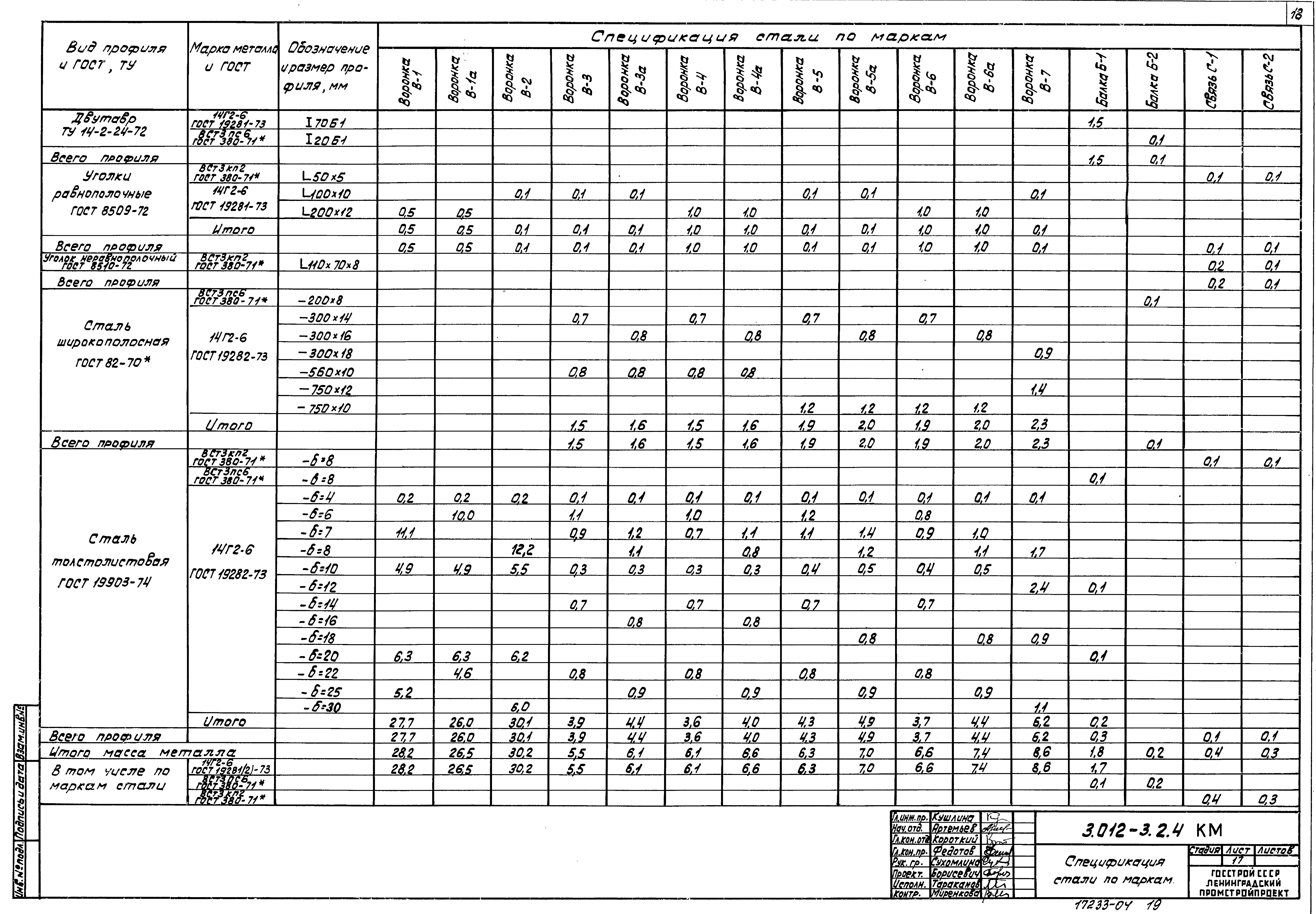

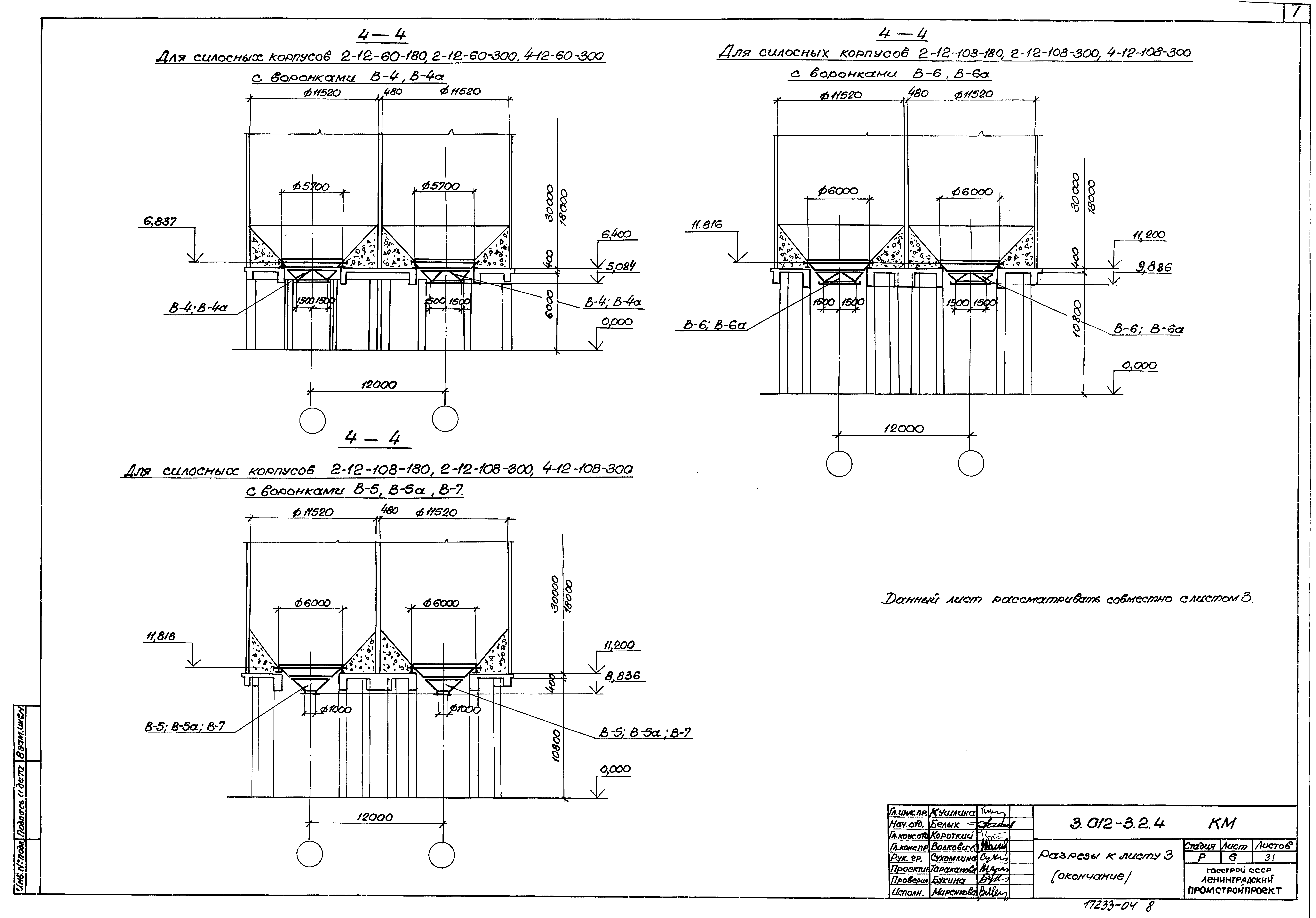

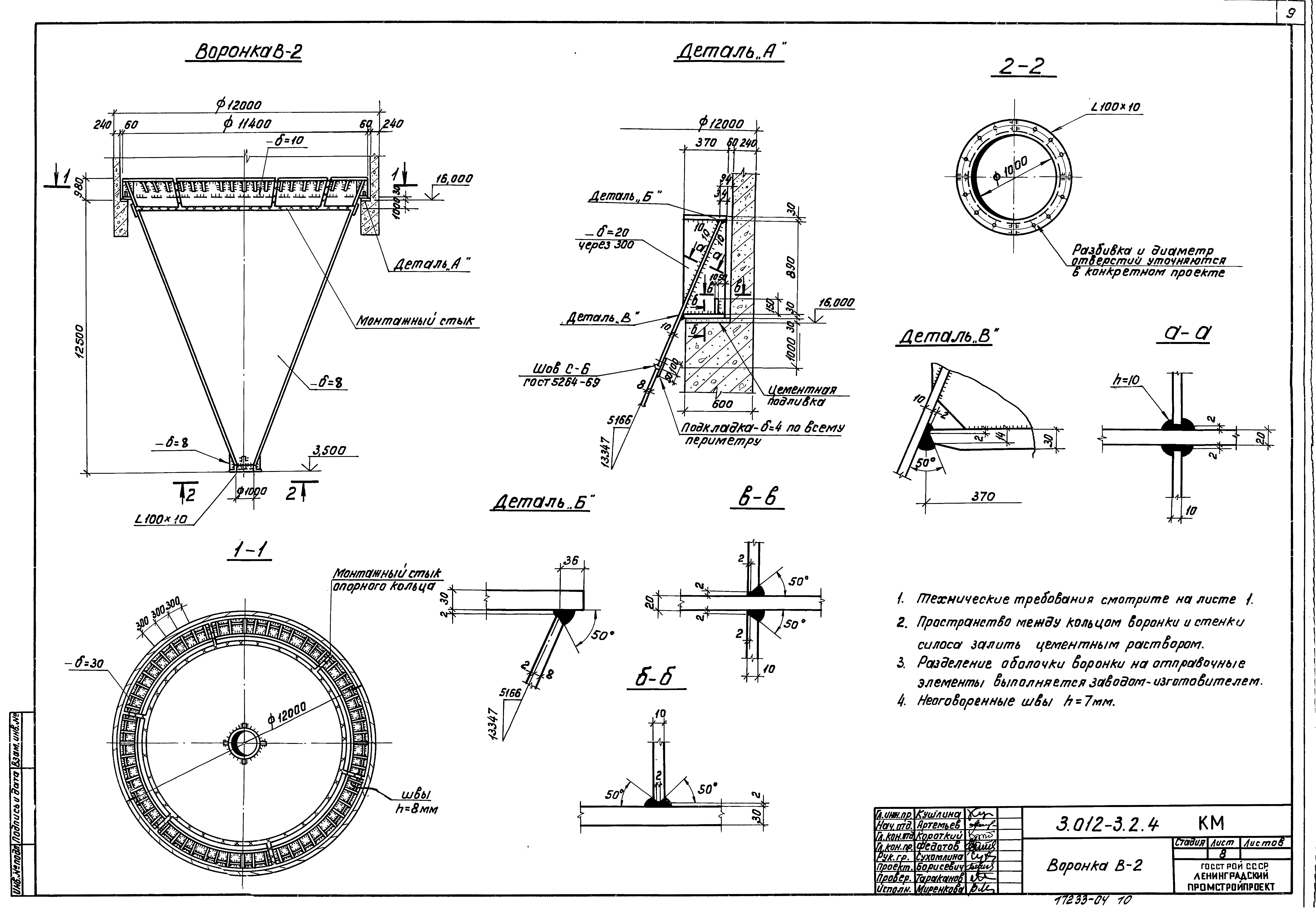

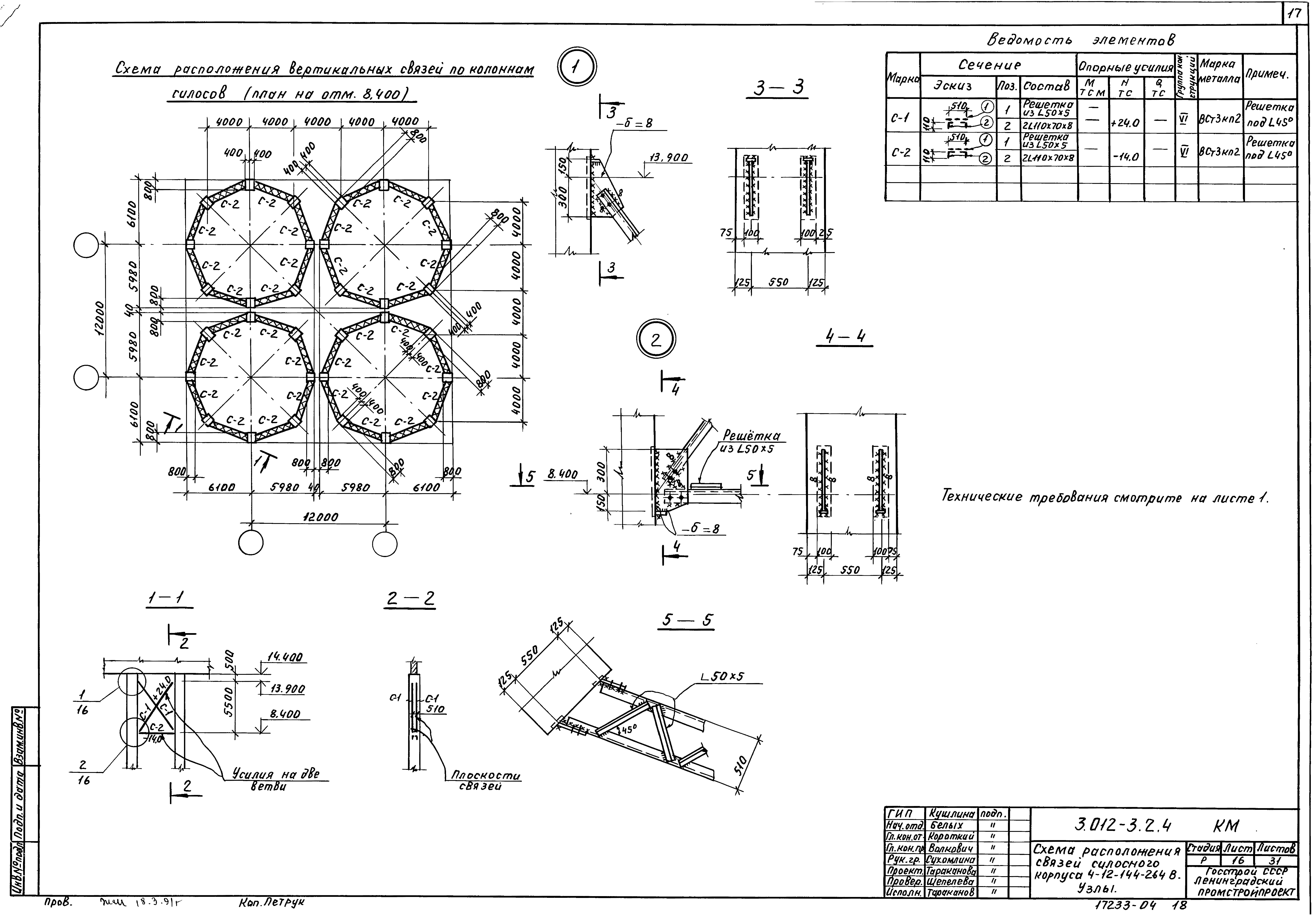

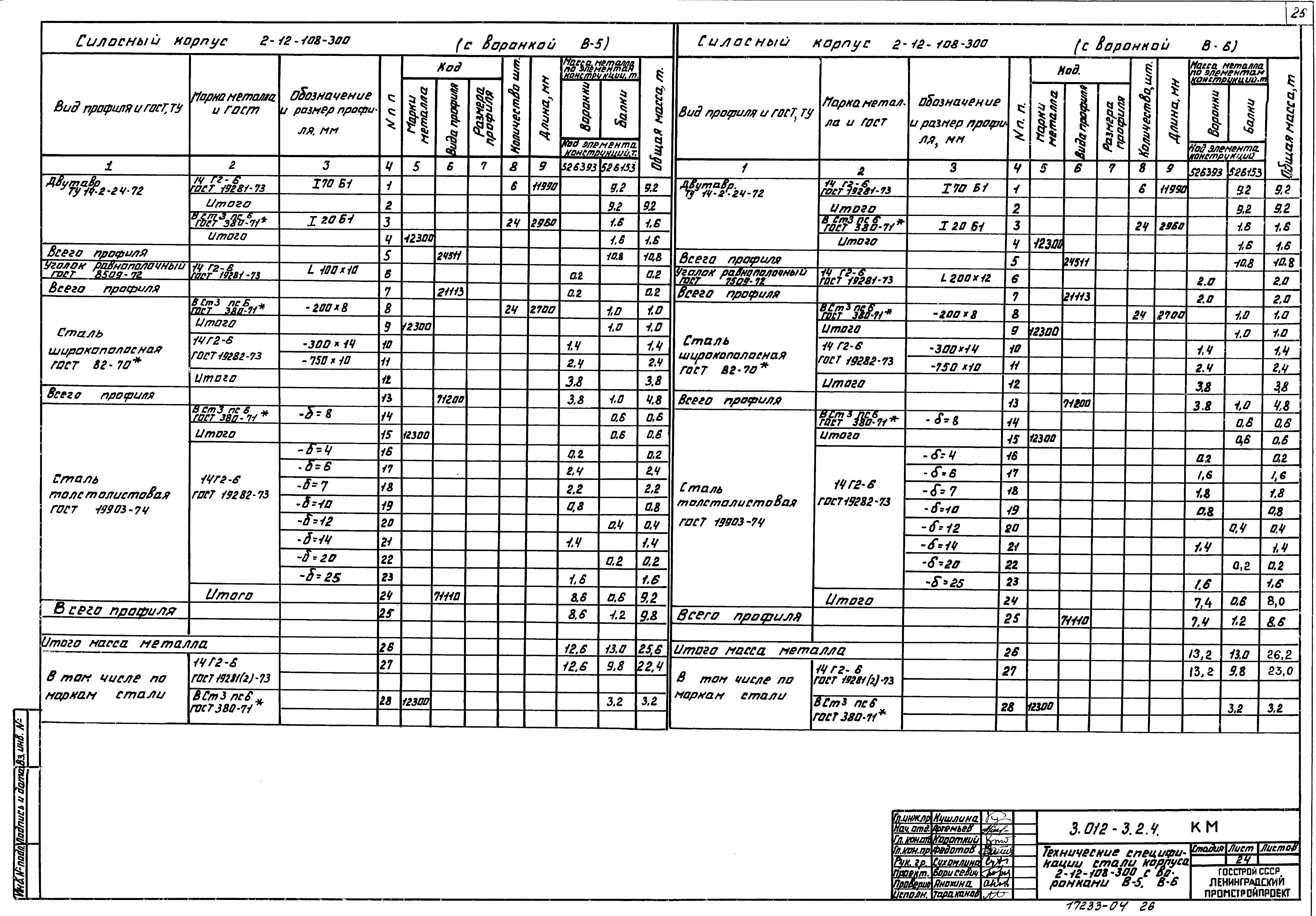

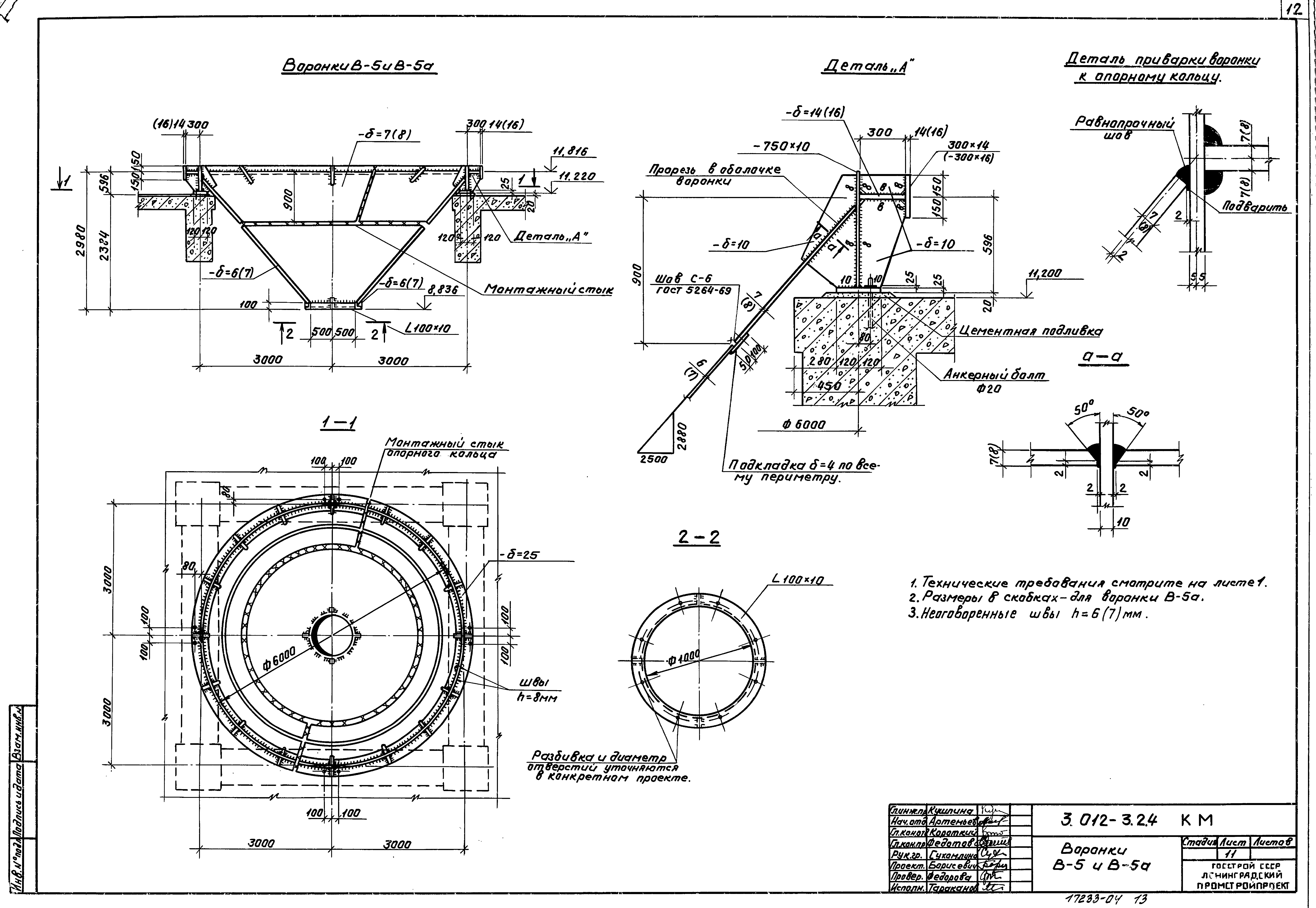

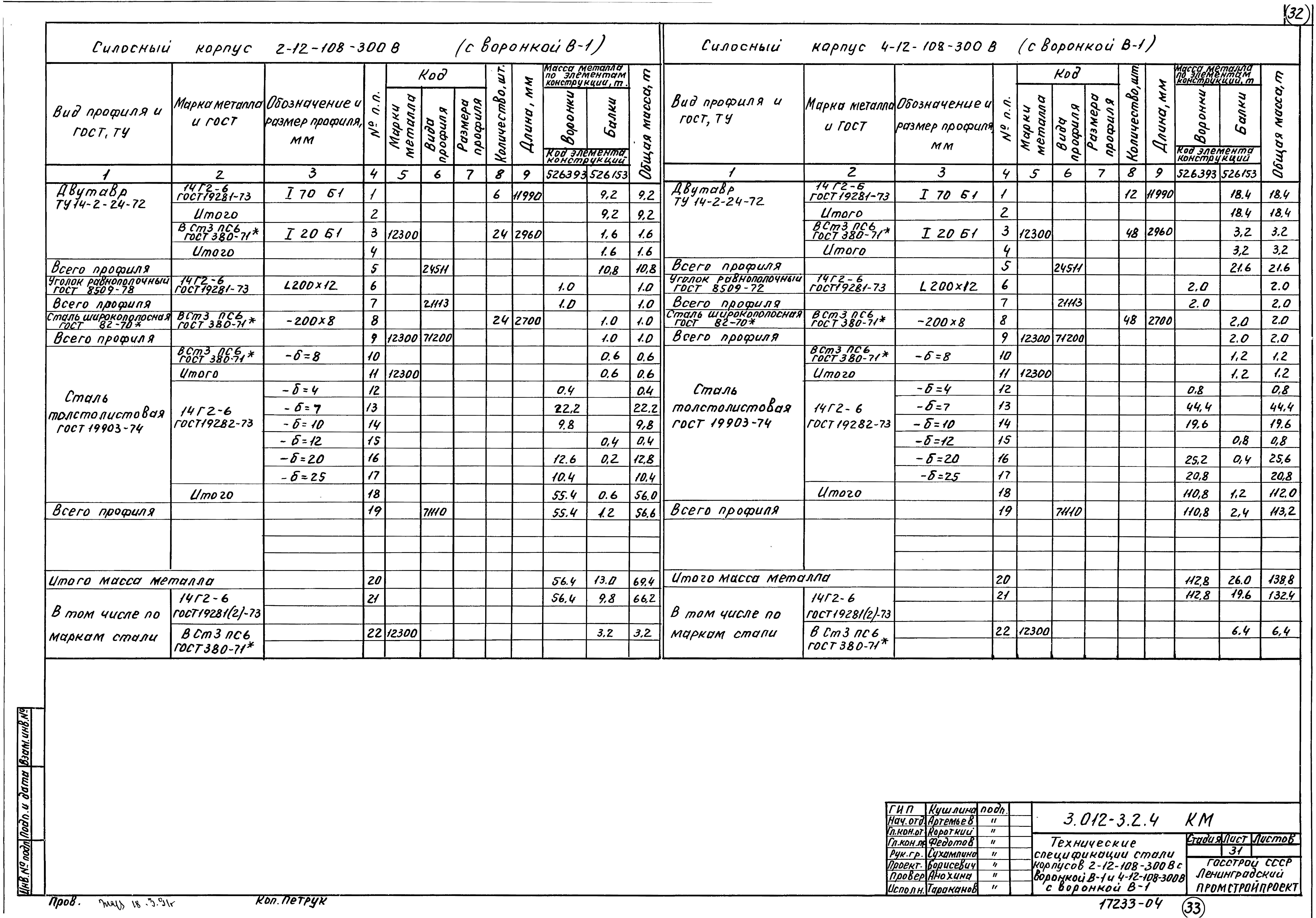

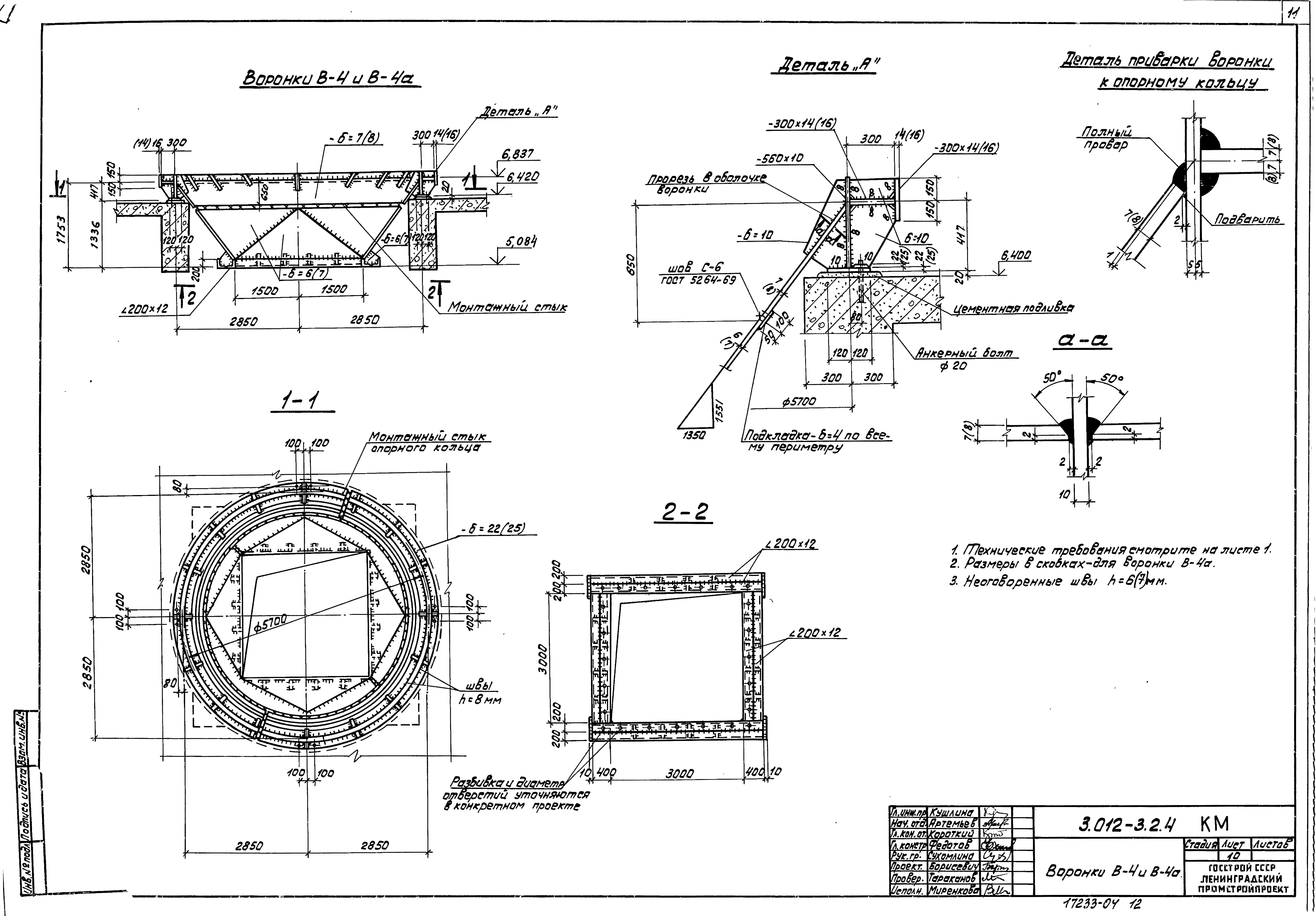

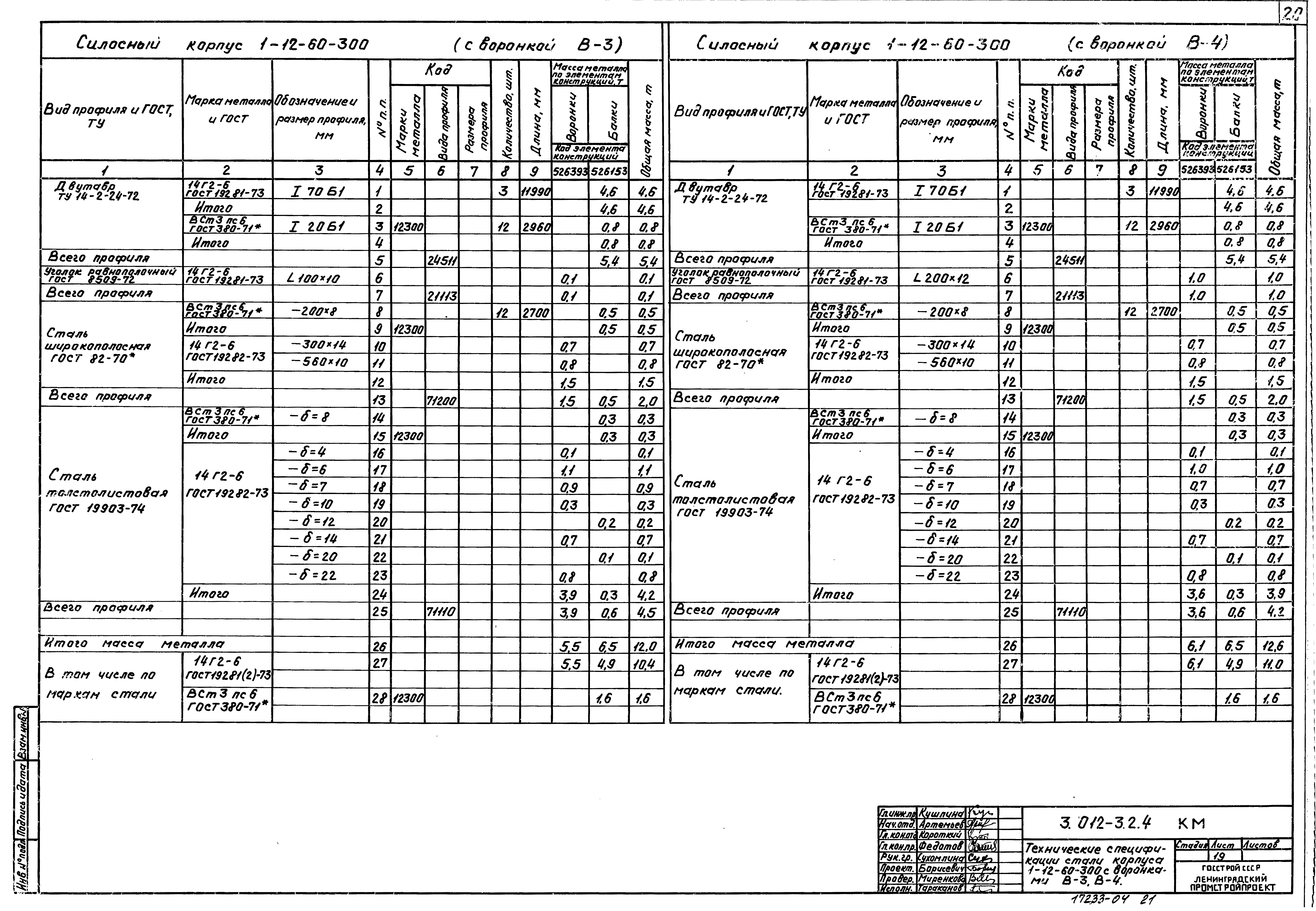

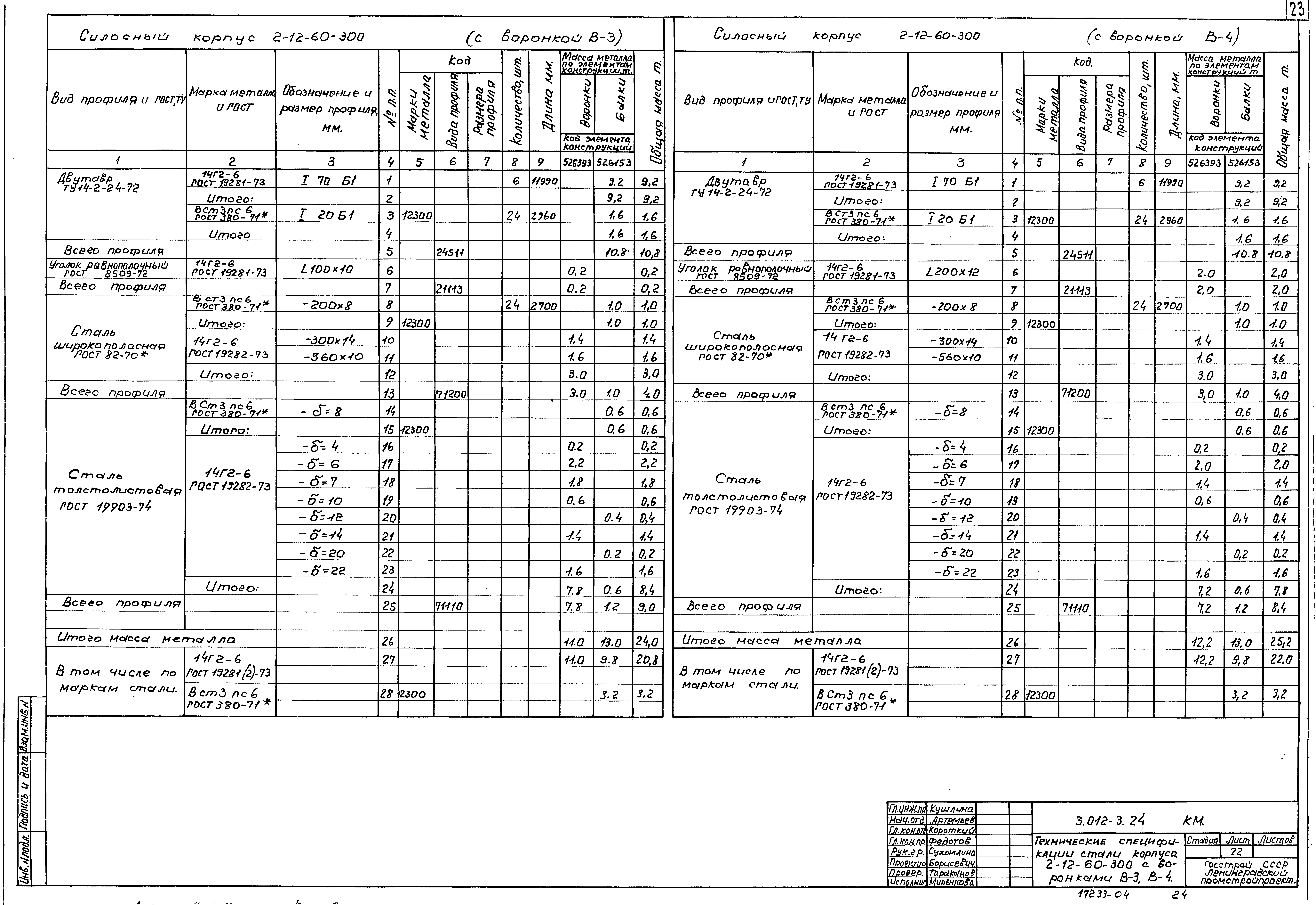

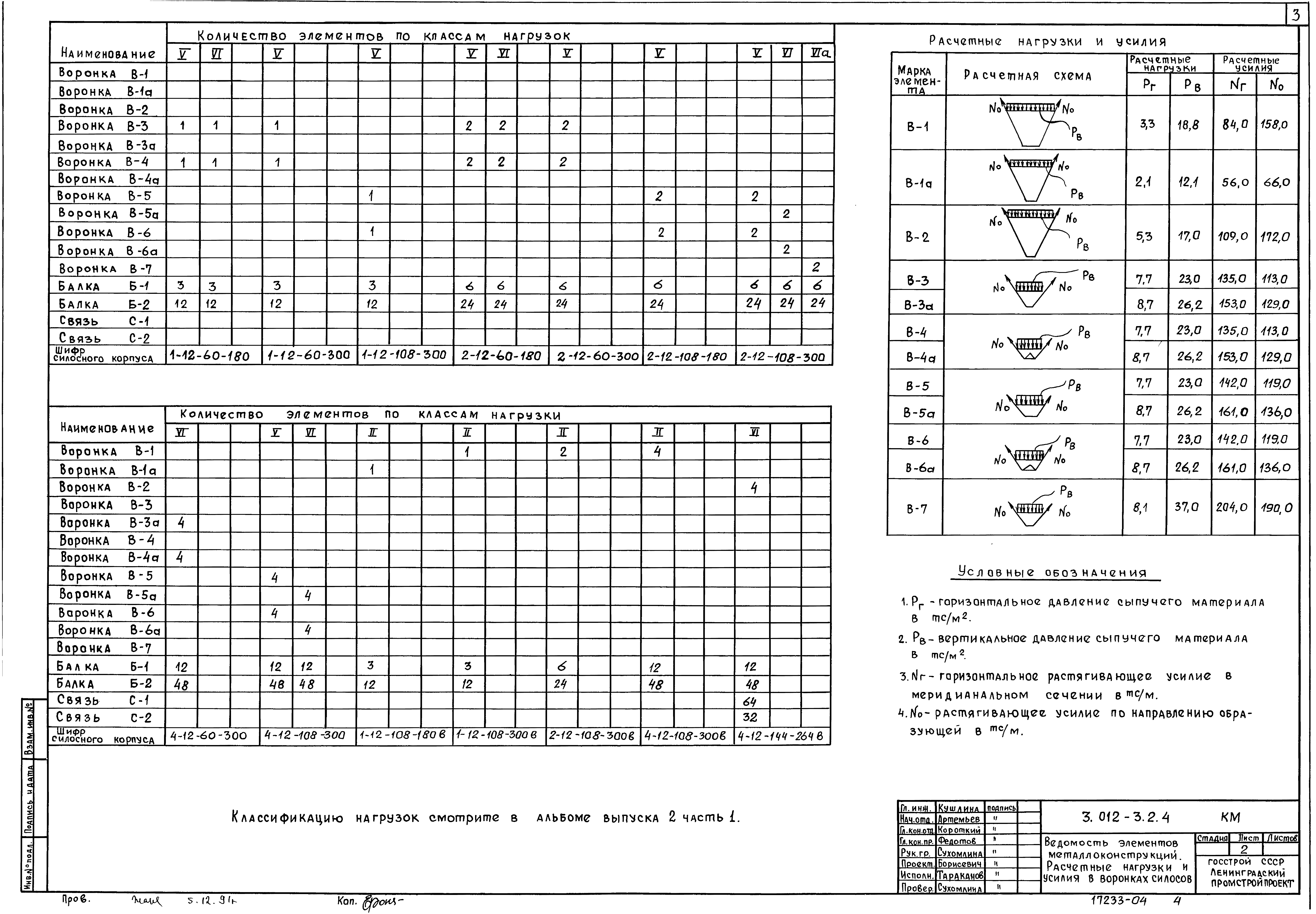

| Оглавление: | Пояснительная записка. Содержание Ведомость элементов металлоконструкций. Расчетные нагрузки и усилия в воронках силосов Схемы расположения воронок в силосных корпусах Разрезы к листу 3 (начало) Разрезы к листу 3 (продолжение) Разрезы к листу 3 (окончание) Воронки В-1 и В-1а Воронка В-2 Воронки В-3 и В-3а Воронки В-4 и В-4а Воронки В-5 и В-5а Воронки В-6 и В-6а Воронки В-7 Схемы расположения балок надсилосного перекрытия Узлы к листу 14 Схемы расположения связей силосного корпуса 4-12-144-264В. Узлы Спецификация стали по маркам Технические спецификации стали корпуса 1-12-60-180 с воронками В-3,8-4 Технические спецификации стали корпуса 1-12-60-300 с воронками В-3,В-4 Технические спецификации стали корпуса 1-12-108-300 с воронками В-5,В-6 Технические спецификации стали корпуса 1-12-60-180 с воронками В-3,В-4 Технические спецификации стали корпуса 1-12-60-300 с воронками В-3,В-4 Технические спецификации стали корпуса 1-12-108-180 с воронками В-5,В-6 Технические спецификации стали корпуса 1-12-108-300 с воронками В-5,В-6 Технические спецификации стали корпуса 1-12-108-300 с воронками В-5а,В-6а Технические спецификации стали корпусов 1-12-108-300 с воронкой В-7 и 4-12-60-300 с воронкой В-3а Технические спецификации стали корпусов 4-12-60-300 с воронкой В-4а и 4-12-108-300 с воронкой В-5 Технические спецификации стали корпуса 4-12-108-300 с воронками В-6, В-5а Технические спецификации стали корпусов 4-12-108-300 с воронкой В-6а и 4-12-144-264В с воронкой В-2 Технические спецификации стали корпусов 1-12-108-180В с воронкой В-1а и 1-12-108-300В с воронкой В-1 Технические спецификации стали корпусов 2-12-108-300В с воронкой В- и 4-12-108-300В с воронкой В-1 |
| Разработан: | Ленинградский Промстройпроект |
| Утверждён: | 14.06.1982 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 159) |
