Скачать Серия ИИ-04-4 Выпуск 17. Предварительно напряженные многопустотные и ребристые панели длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежи

Дата актуализации: 01.02.2020

Серия ИИ-04-4

Выпуск 17. Предварительно напряженные многопустотные и ребристые панели длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежи

Обозначение: Серия ИИ-04-4
Обозначение англ: Series ИИ-04-4
Статус:не действует
Название рус.:Выпуск 17. Предварительно напряженные многопустотные и ребристые панели длиной 526 и 576 см, армированные стержнями из стали класса А-IV. Метод натяжения - электротермический. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:01.02.2020
Дата введения:10.10.1973
Дата окончания срока действия:01.04.1982

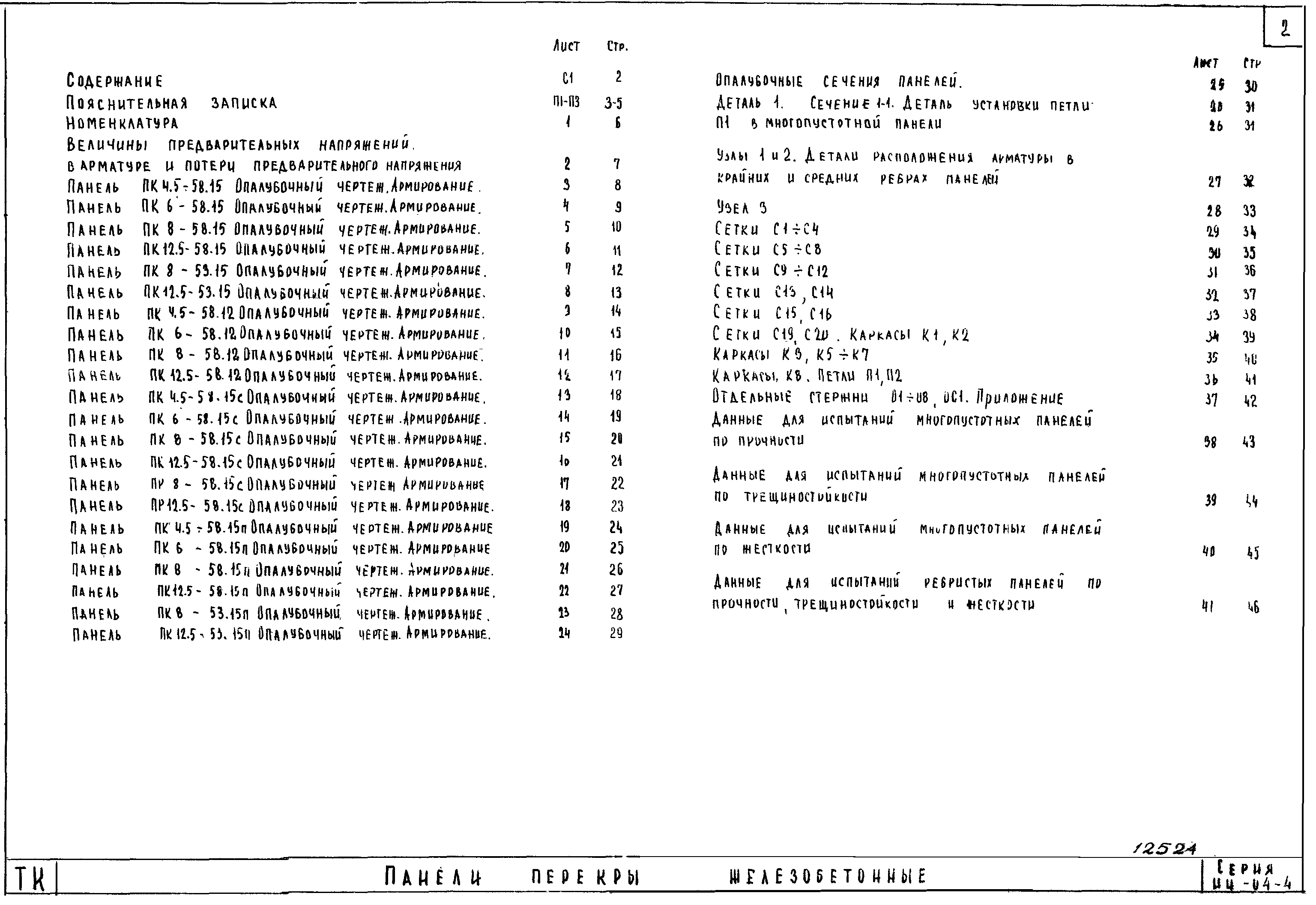

Оглавление:ИИ-04-4 Содержание

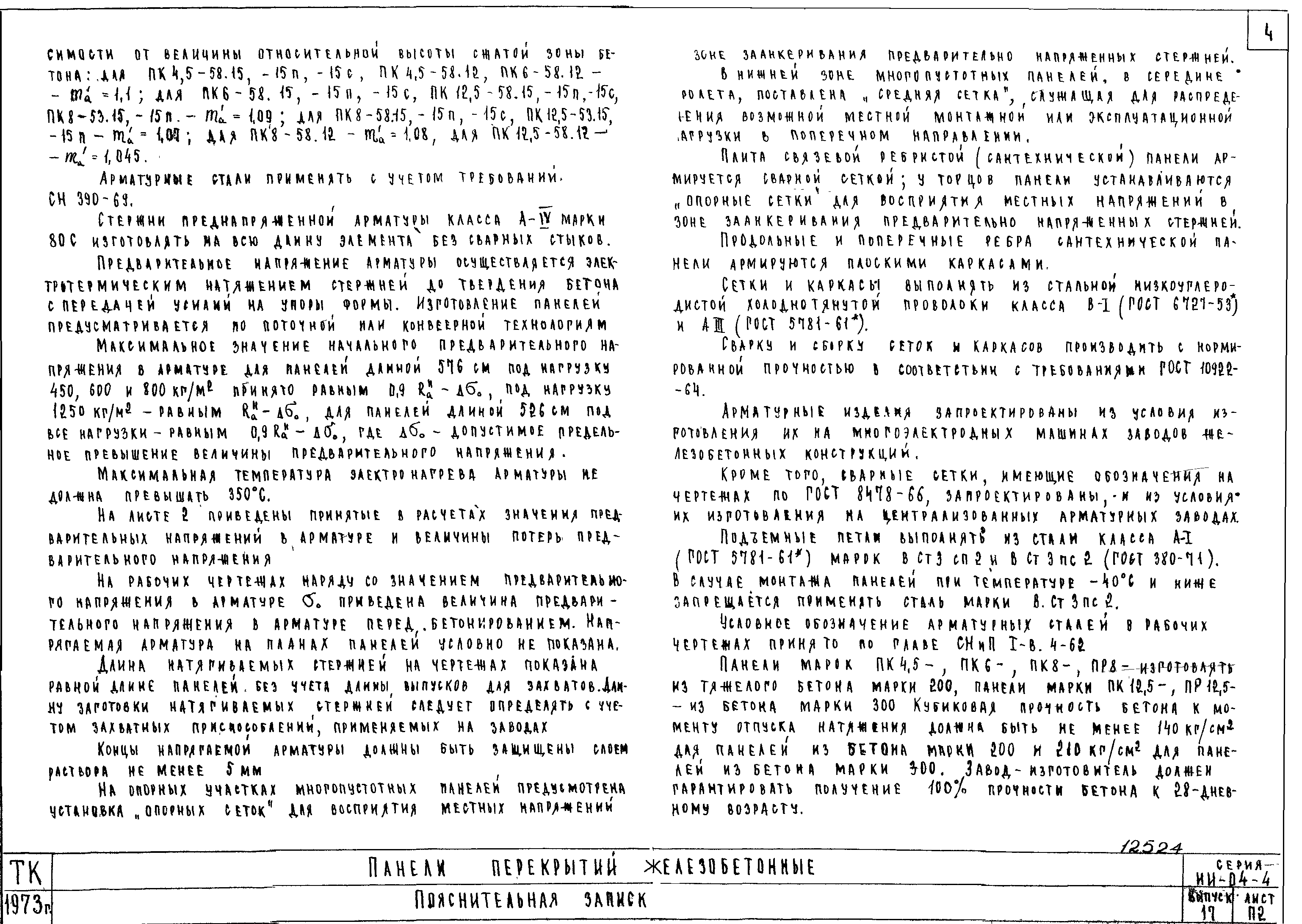

ИИ-04-4 Пояснительная записка
ИИ-04-4 Номенклатура

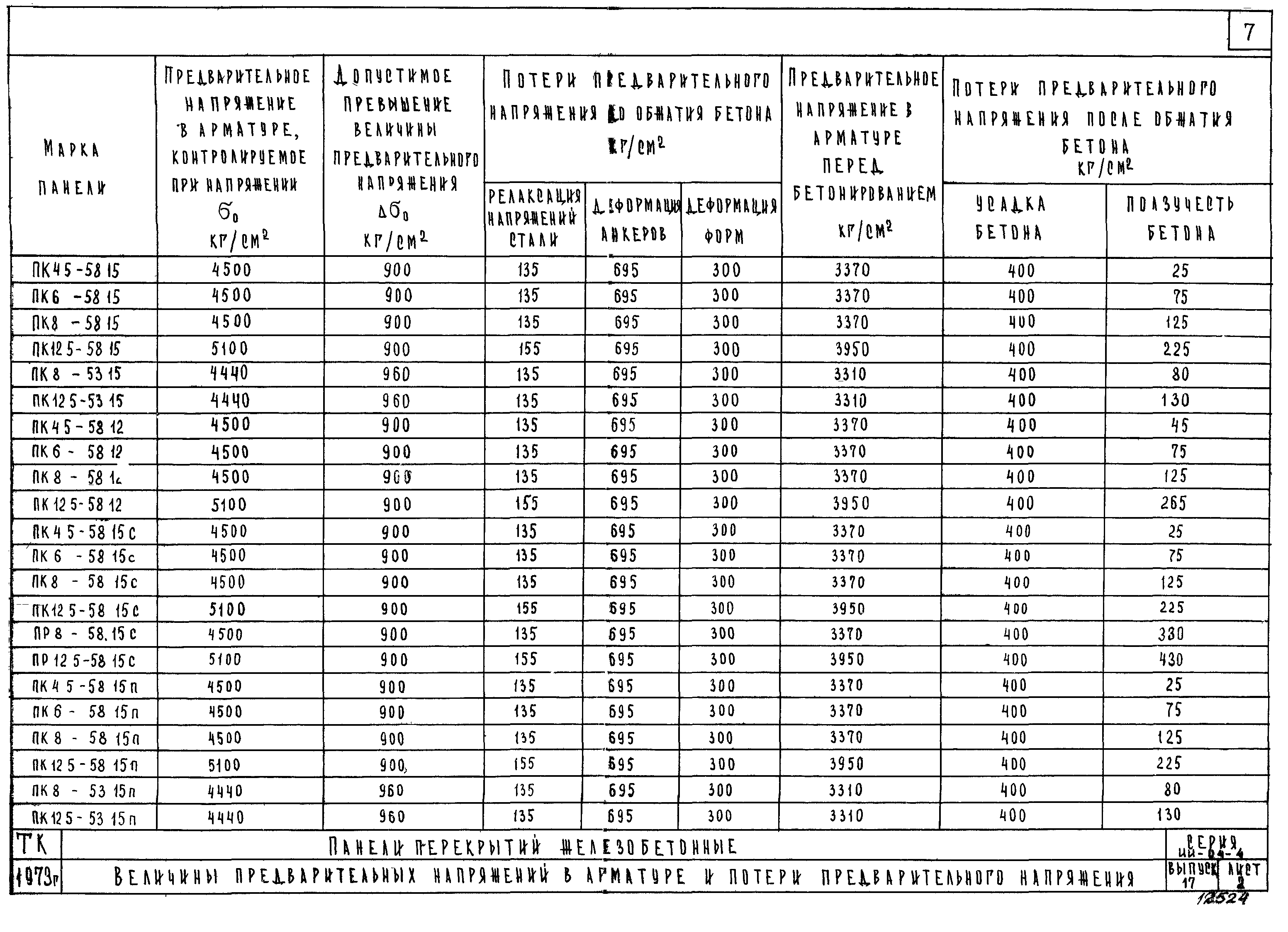

ИИ-04-4 Величины предварительных напряжений в арматуре и потери предварительного напряжения
ИИ-04-4 Панель ПК4.5-58.15. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК6-58.15. Опалубочный чертеж. Армирование

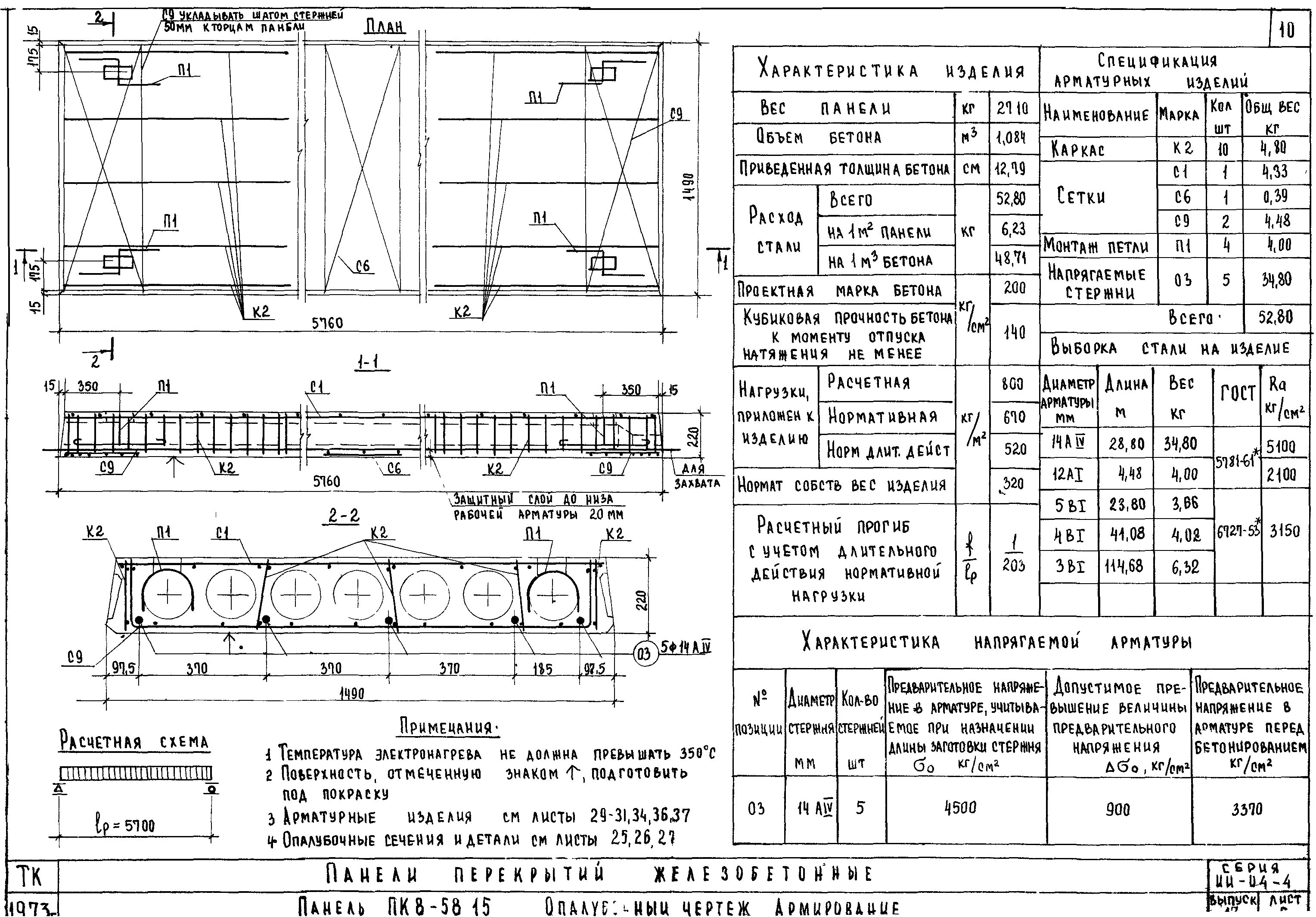

ИИ-04-4 Панель ПК8-58.15. Опалубочный чертеж. Армирование

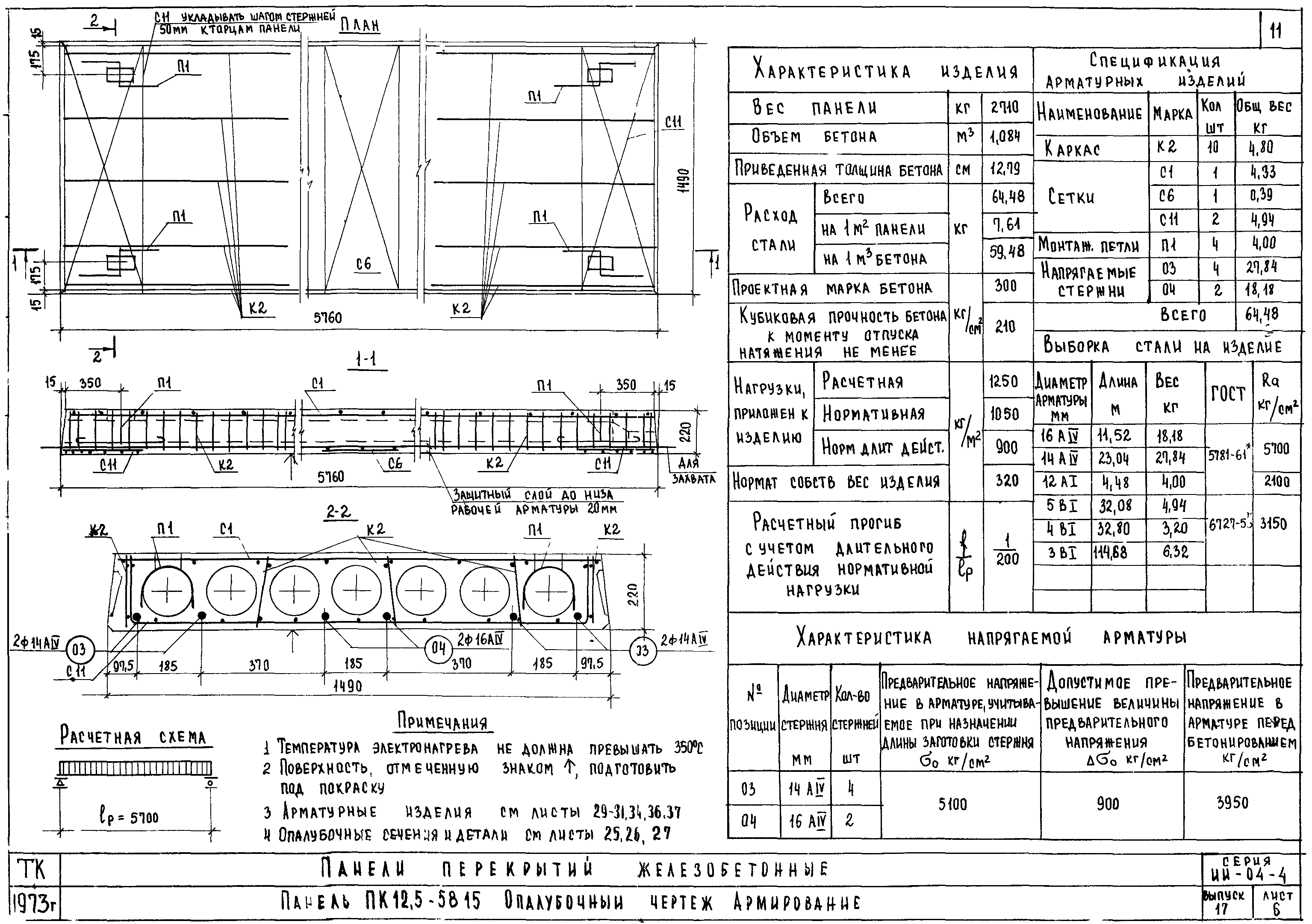

ИИ-04-4 Панель ПК12.5-58.15. Опалубочный чертеж. Армирование

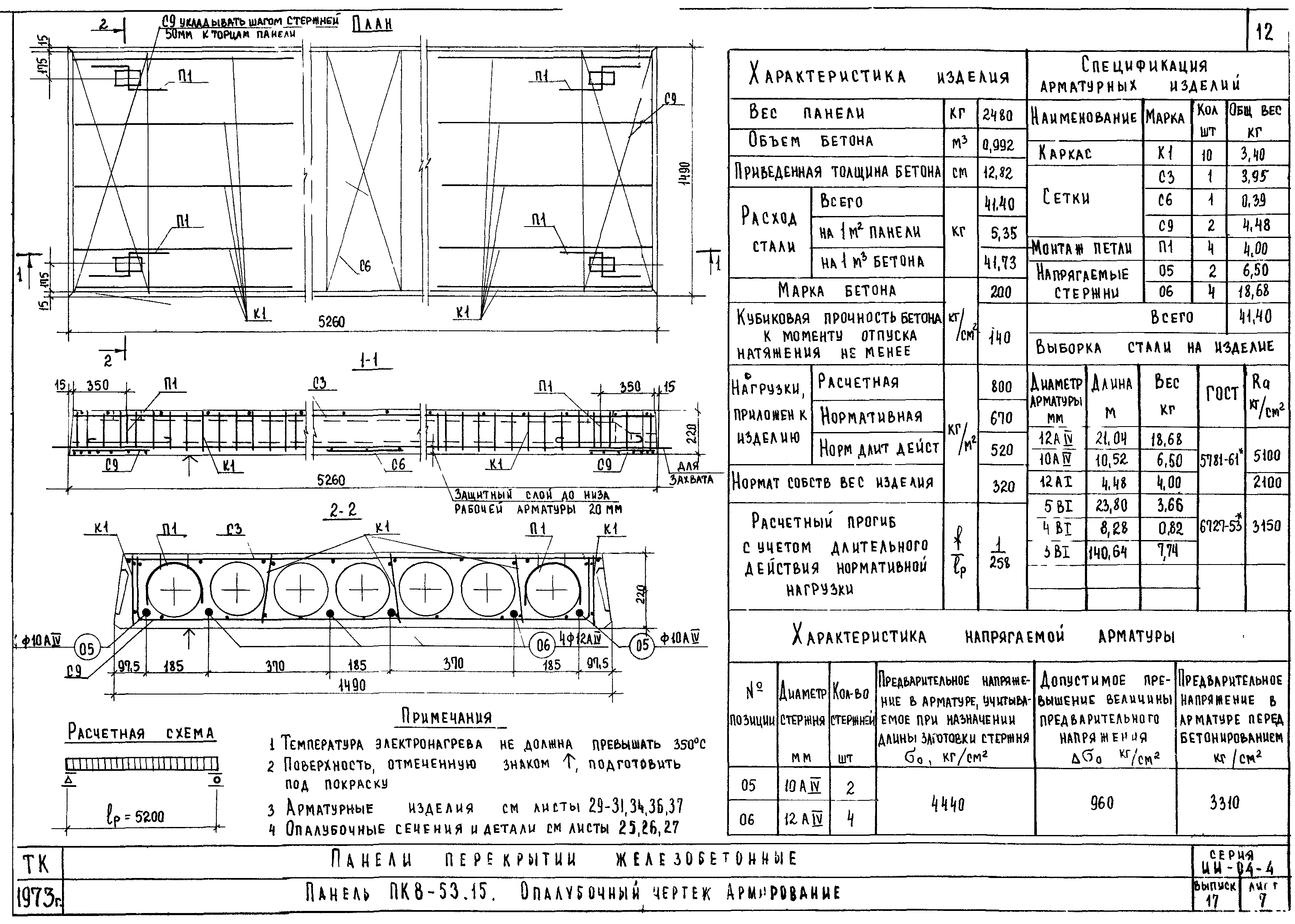

ИИ-04-4 Панель ПК8-53.15. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК12.5-53.15. Опалубочный чертеж. Армирование

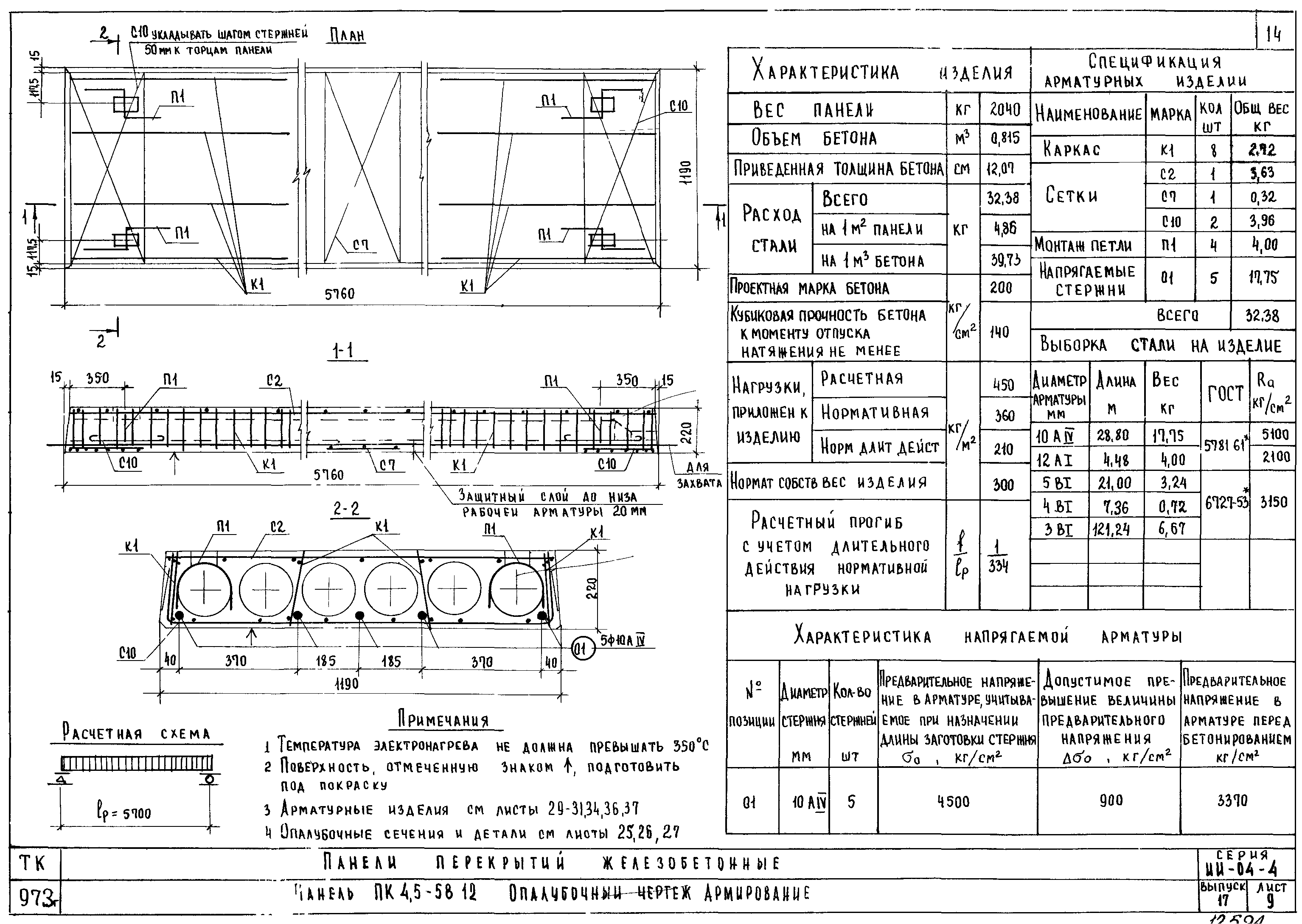

ИИ-04-4 Панель ПК4.5-58.12. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК6-58.12. Опалубочный чертеж. Армирование

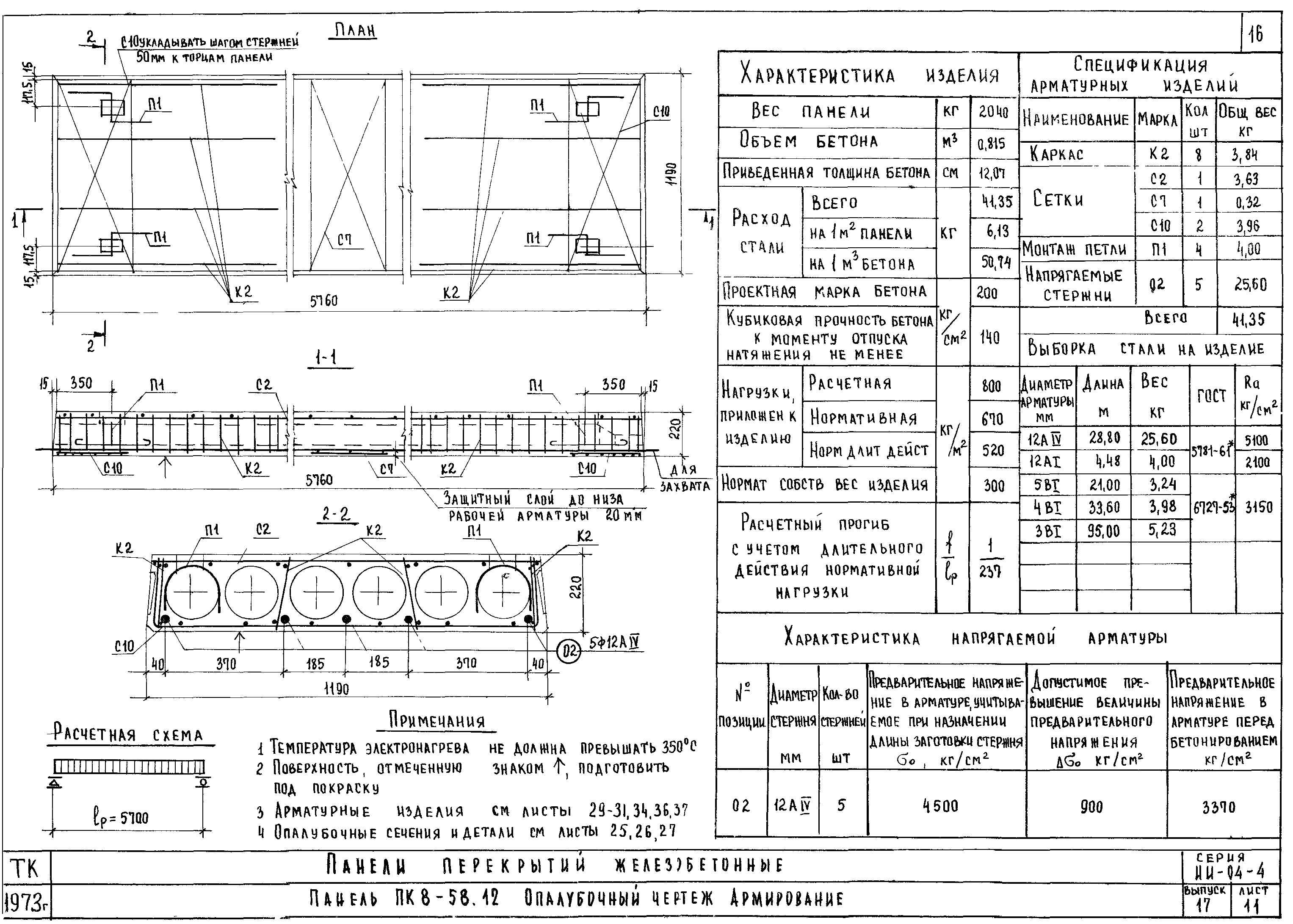

ИИ-04-4 Панель ПК8-58.12. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК12.5-58.12. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК4.5-58.15с. Опалубочный чертеж. Армирование

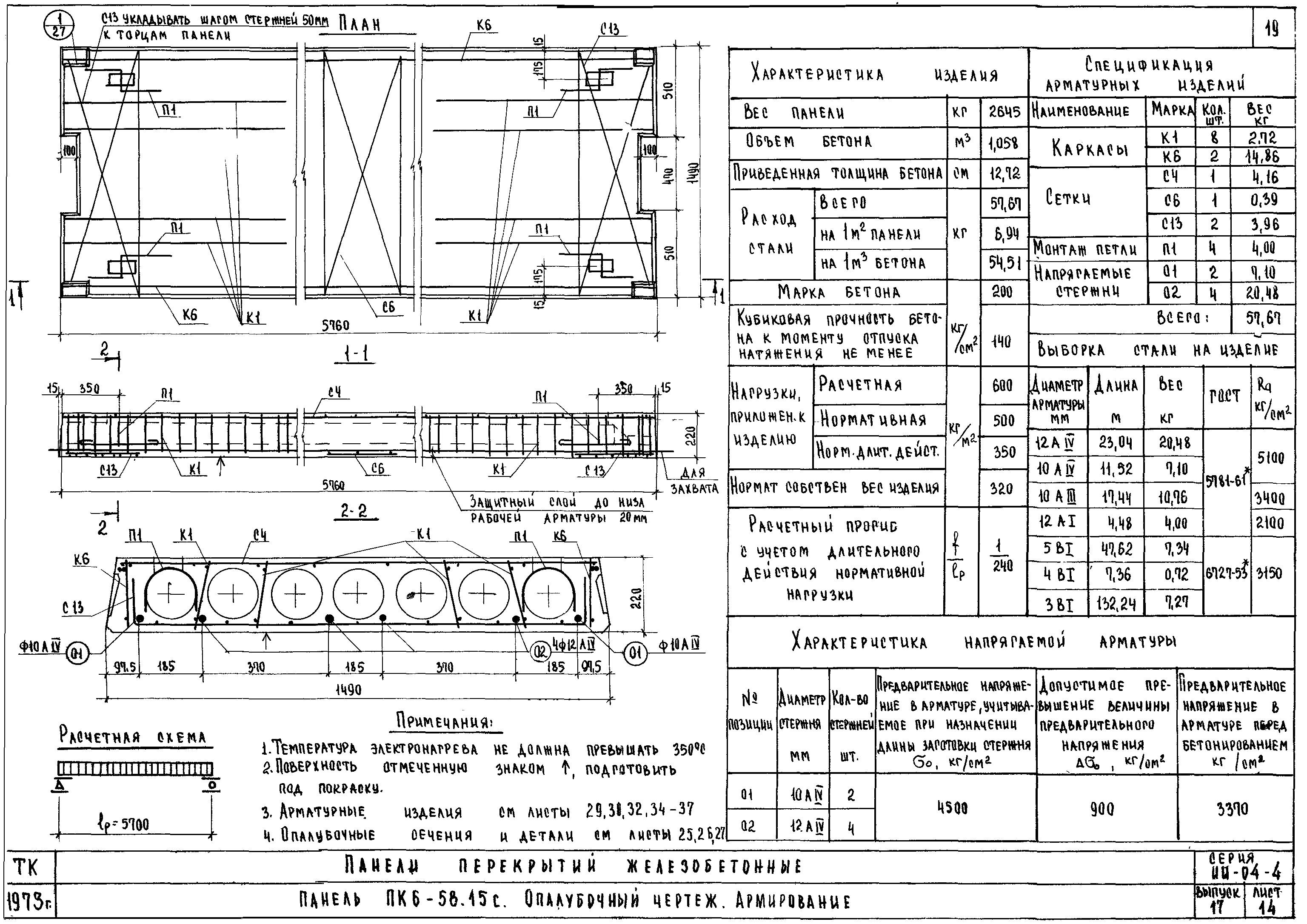

ИИ-04-4 Панель ПК6-58.15с. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК8-58.15с. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК12.5-58.15с. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК8-58.15с. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК12.5-58.15с. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК4.5-58.15п. Опалубочный чертеж. Армирование

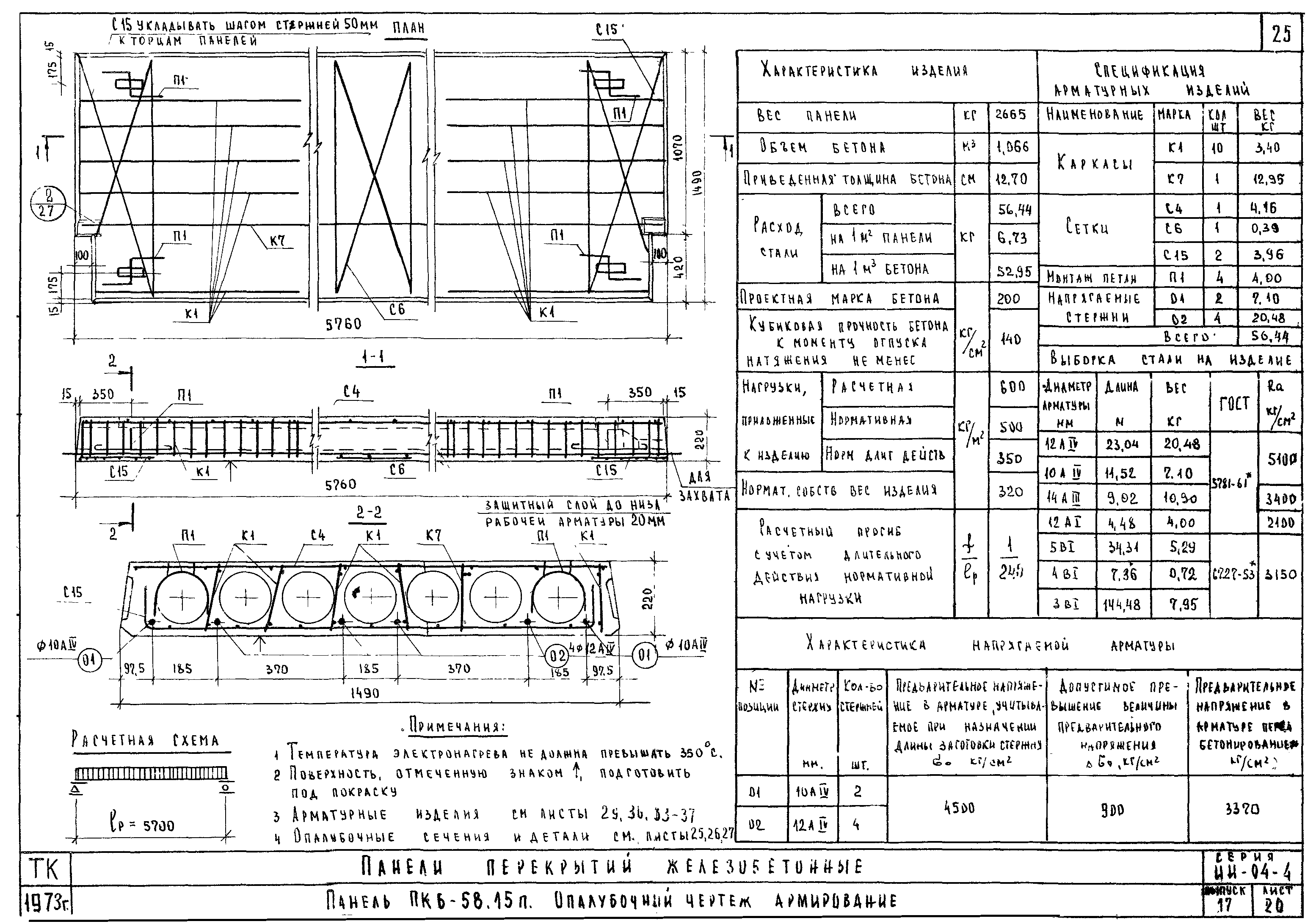

ИИ-04-4 Панель ПК6-58.15п. Опалубочный чертеж. Армирование

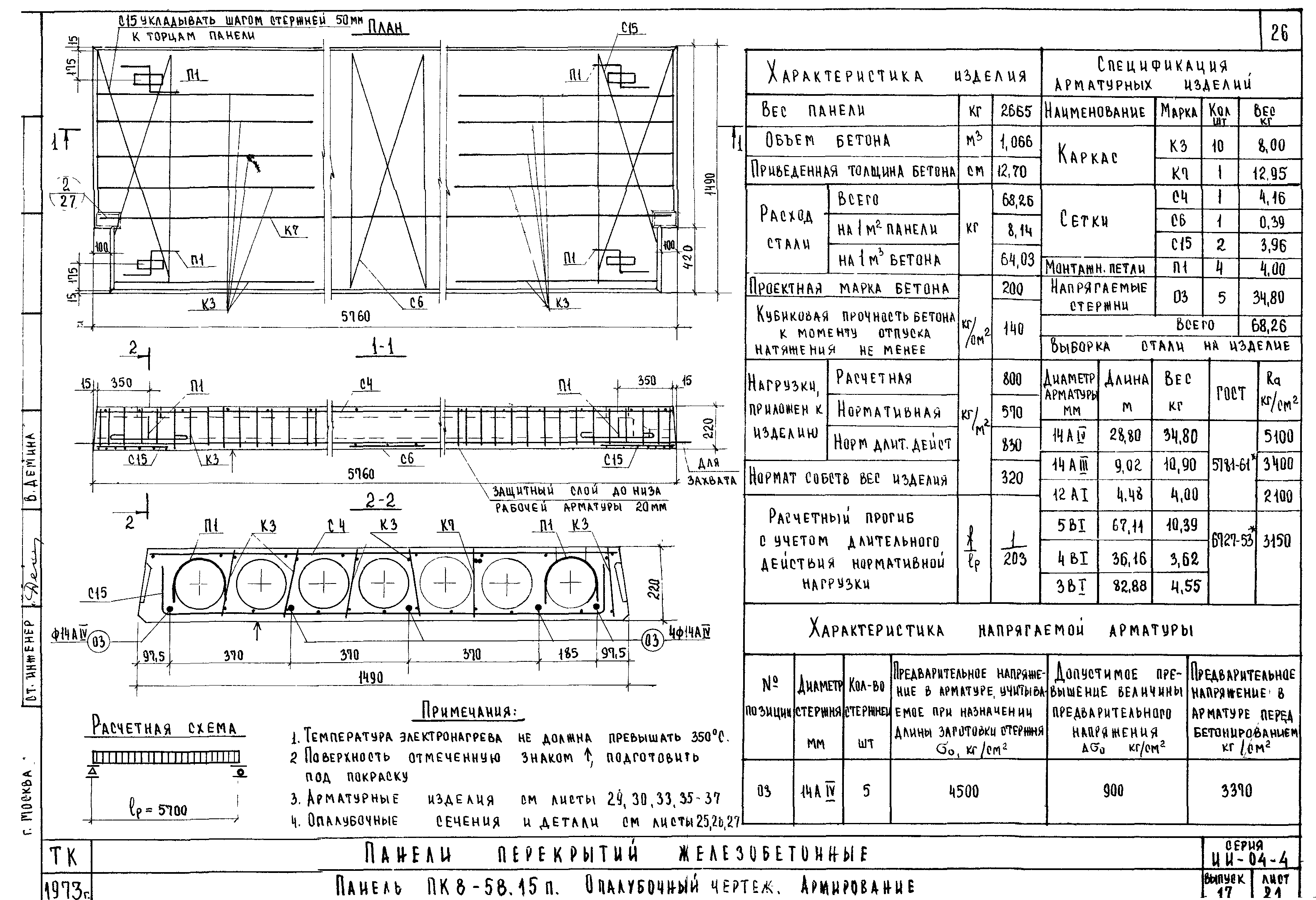

ИИ-04-4 Панель ПК8-58.15п. Опалубочный чертеж. Армирование

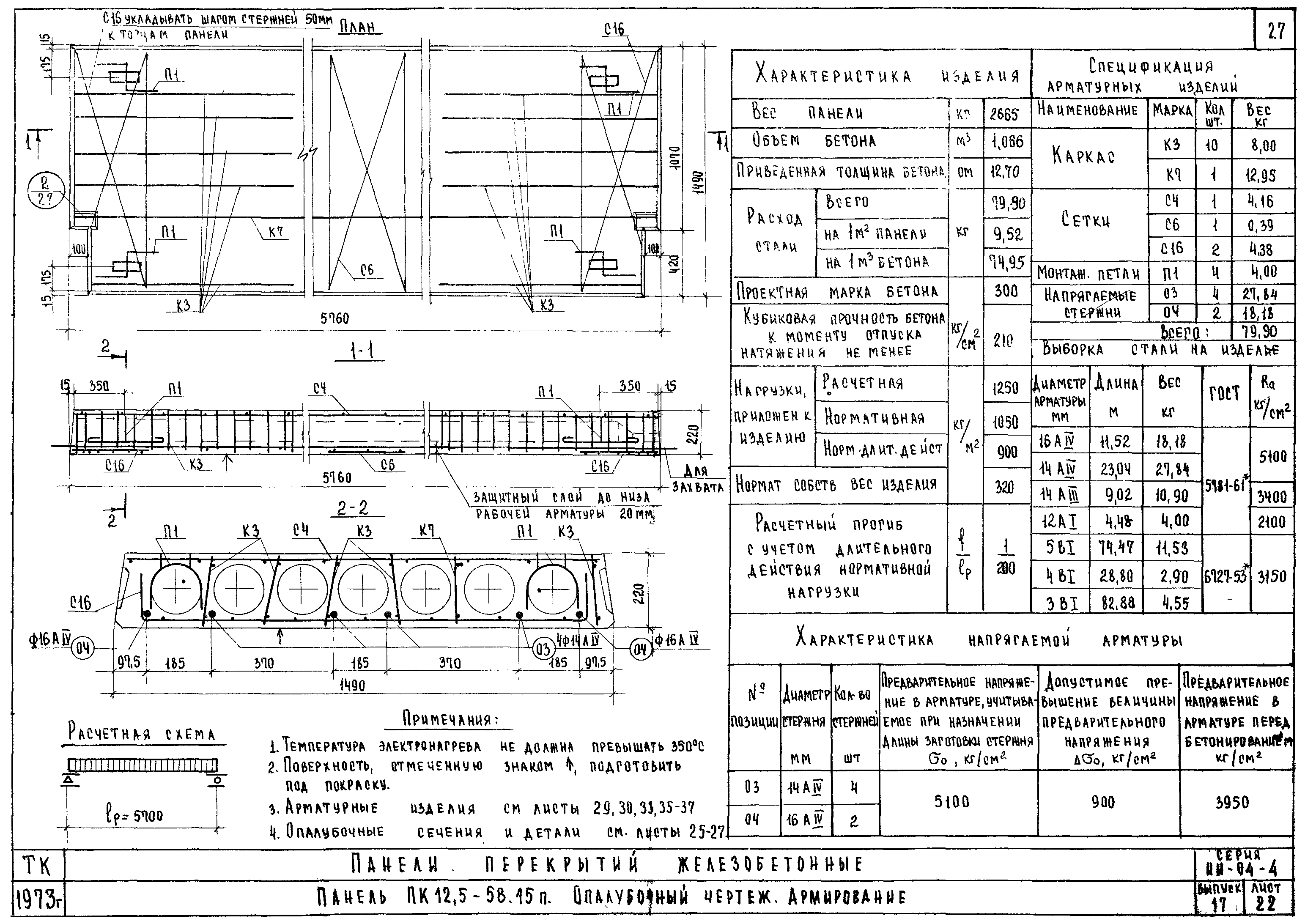

ИИ-04-4 Панель ПК12.5-58.15п. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК8-53.15п. Опалубочный чертеж. Армирование
ИИ-04-4 Панель ПК12.5-53.15п. Опалубочный чертеж. Армирование
ИИ-04-4 Опалубочные сечения панелей
ИИ-04-4 Деталь 1. Сечение 1-1. Деталь установки петли П1 в многопустотной панели

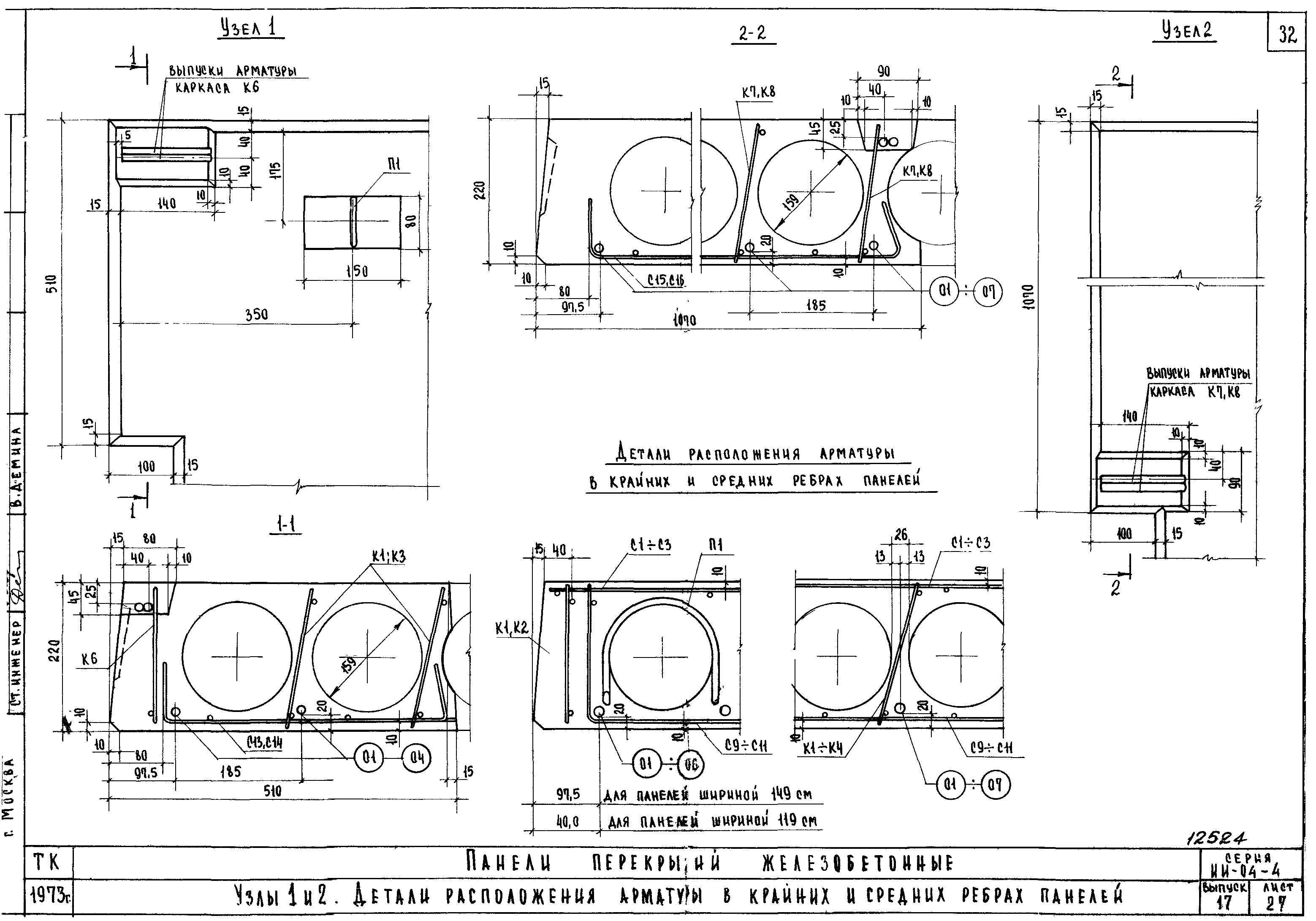

ИИ-04-4 Узлы 1 и 2. Детали расположения арматуры в крайних и средних ребрах панелей
ИИ-04-4 Узел 3
ИИ-04-4 Сетки С1-С4
ИИ-04-4 Сетки С5-С8
ИИ-04-4 Сетки С9-С12
ИИ-04-4 Сетки С13,С14
ИИ-04-4 Сетки С15,С16
ИИ-04-4 Сетки С19,С20. Каркасы К1,К2

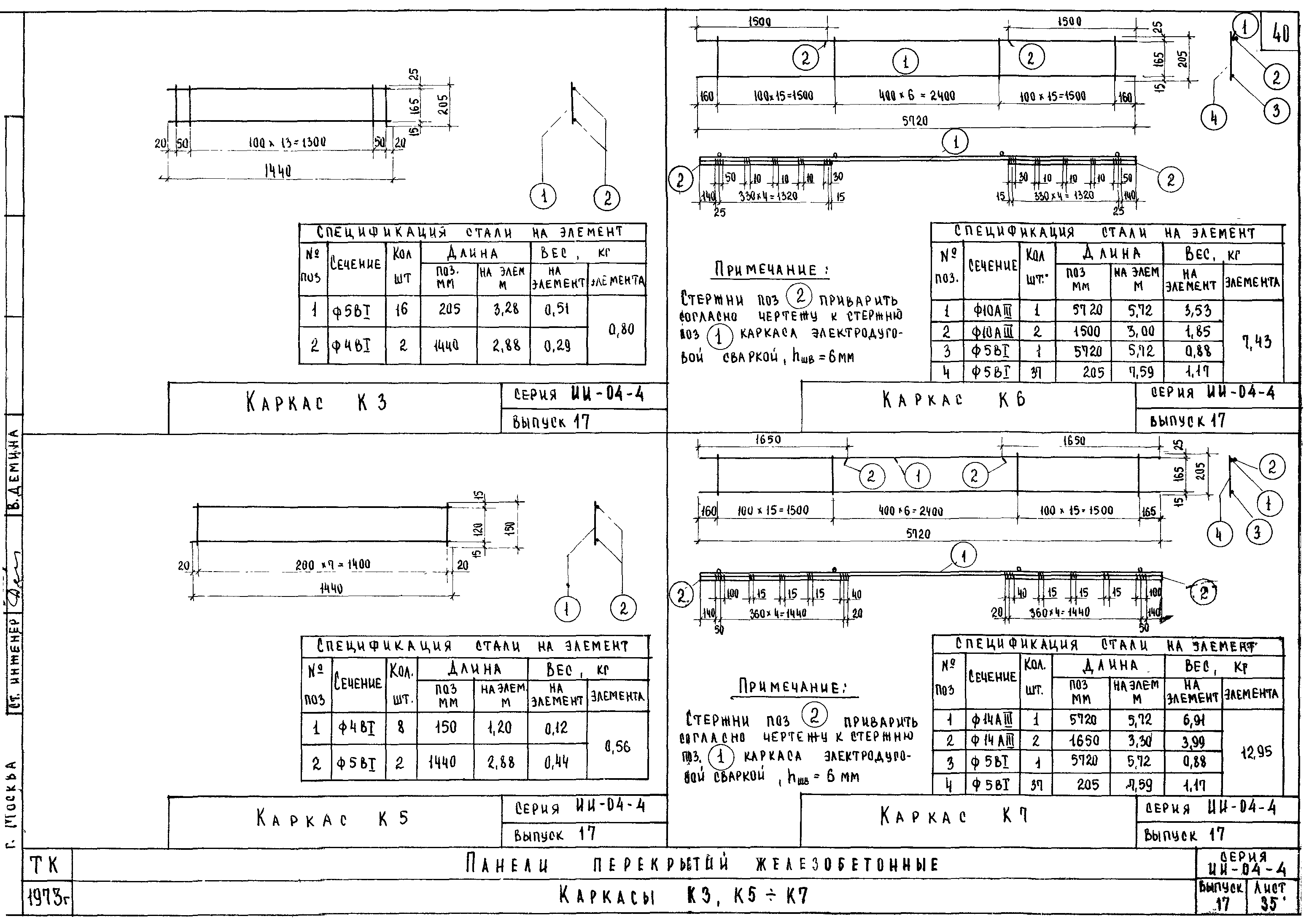

ИИ-04-4 Каркасы К6,К5-К7
ИИ-04-4 Каркасы К8. Петли П1,П2

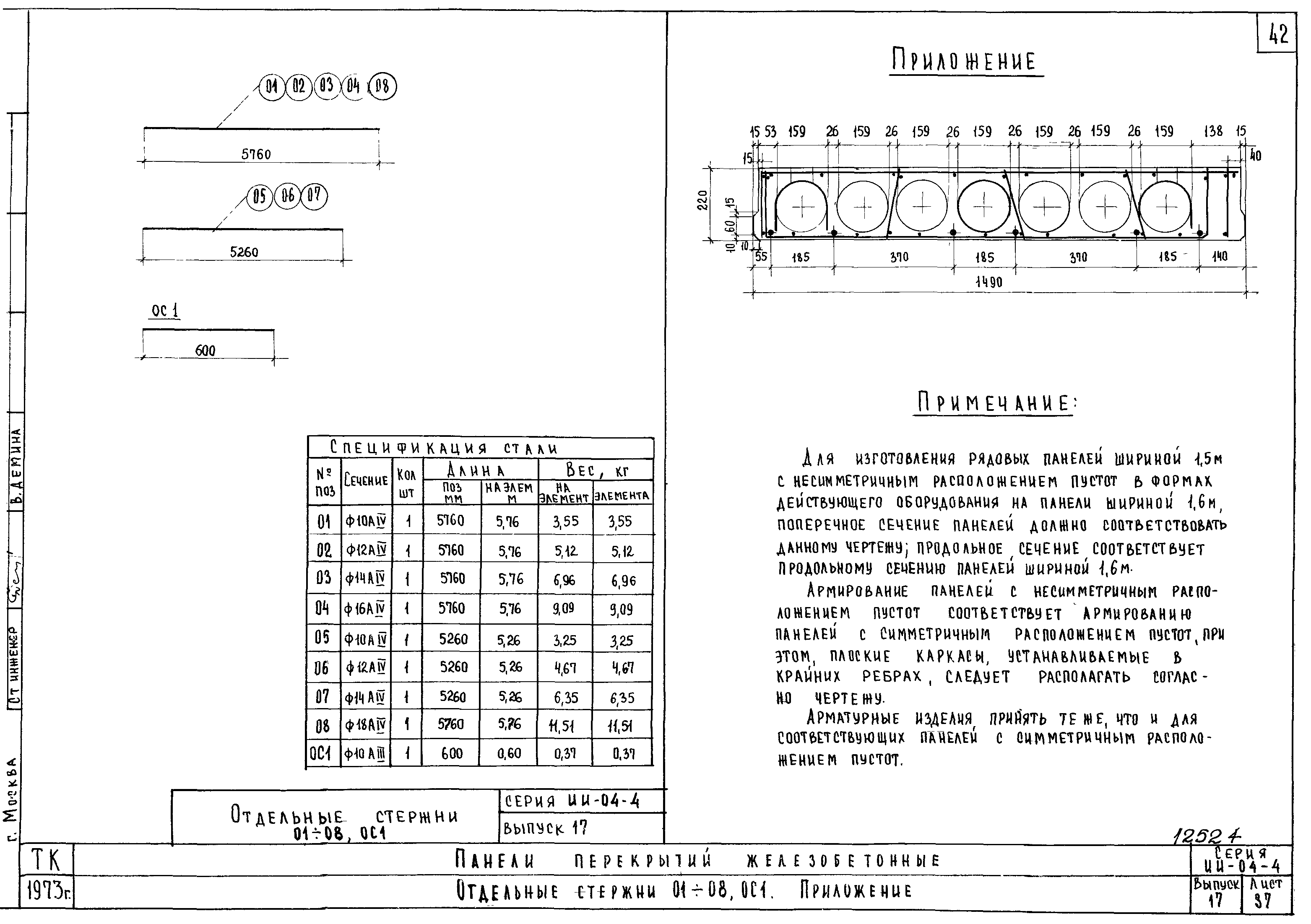

ИИ-04-4 Отдельные стержни 01-08, ОС1. Приложение
ИИ-04-4 Данные для испытаний многопустотных панелей по прочности
ИИ-04-4 Данные для испытаний многопустотных панелей по трещиностойкости
ИИ-04-4 Данные для испытаний многопустотных панелей по жесткости
ИИ-04-4 Данные для испытаний ребристых панелей по прочности, трещиностойкости и жесткости
Разработан: НИИЖБ Госстроя СССР
ЦНИИЭП учебных зданий Госгражданстроя
Утверждён:13.08.1973 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (173)
Чем заменён:
