Скачать Серия ИИ-04-10 Выпуск 5. Монтажные узлы и детали связевого каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м. Рабочие чертежи

Дата актуализации: 01.01.2021

Серия ИИ-04-10

Выпуск 5. Монтажные узлы и детали связевого каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м. Рабочие чертежи

Обозначение:	Серия ИИ-04-10
Обозначение англ:	Series ИИ-04-10
Статус:	заменен
Название рус.:	Выпуск 5. Монтажные узлы и детали связевого каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.10.1973
Дата окончания срока действия:	01.04.1982

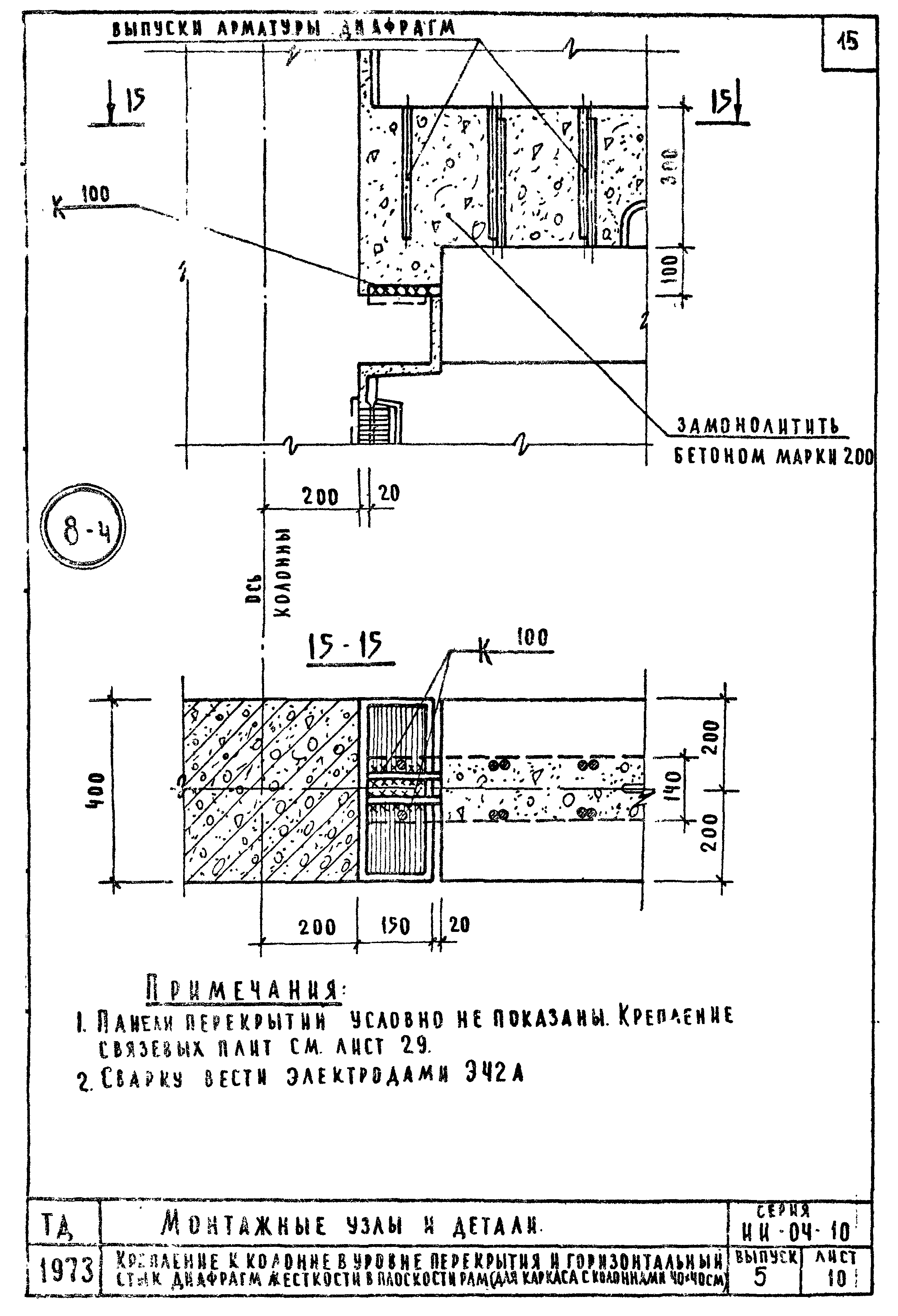

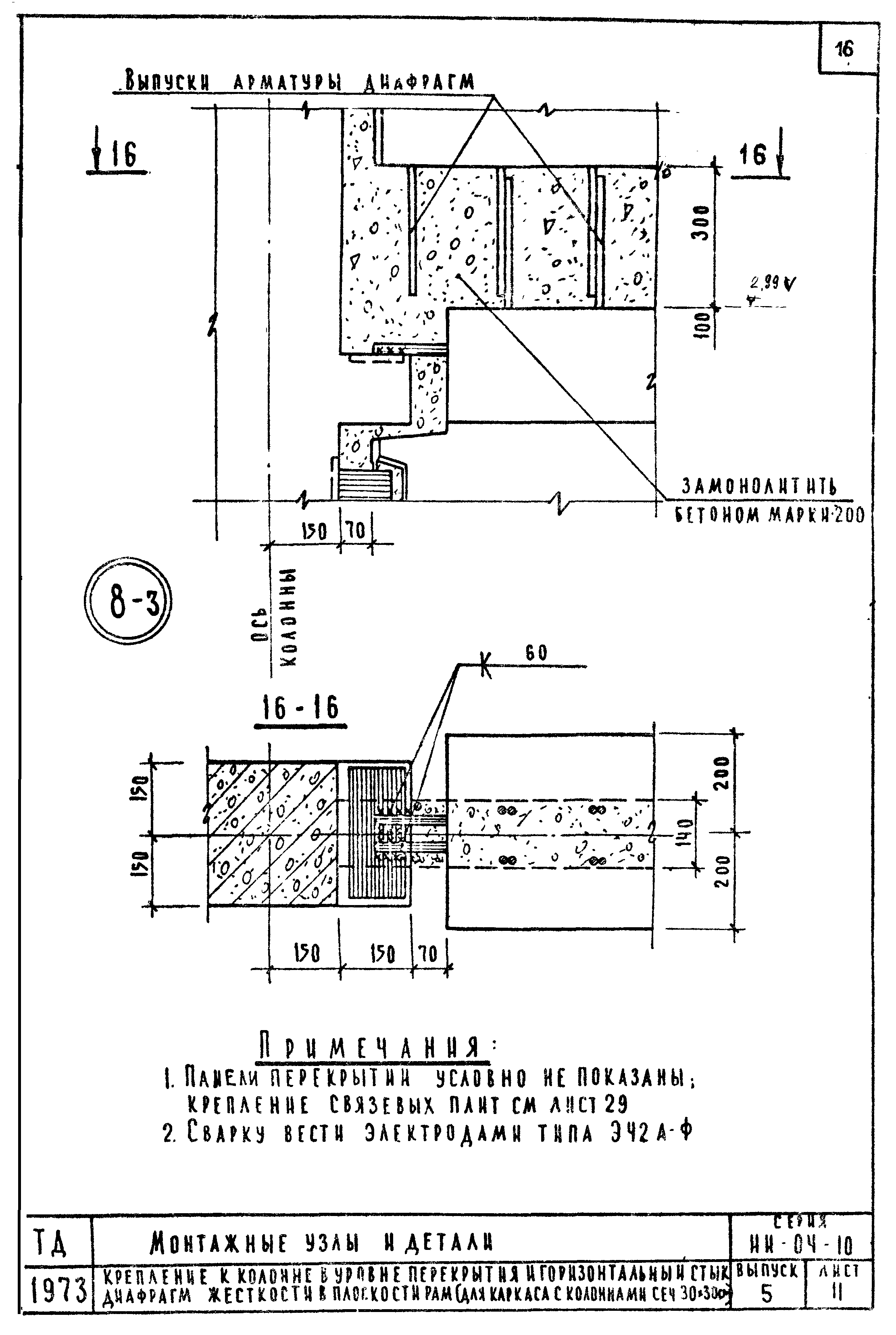

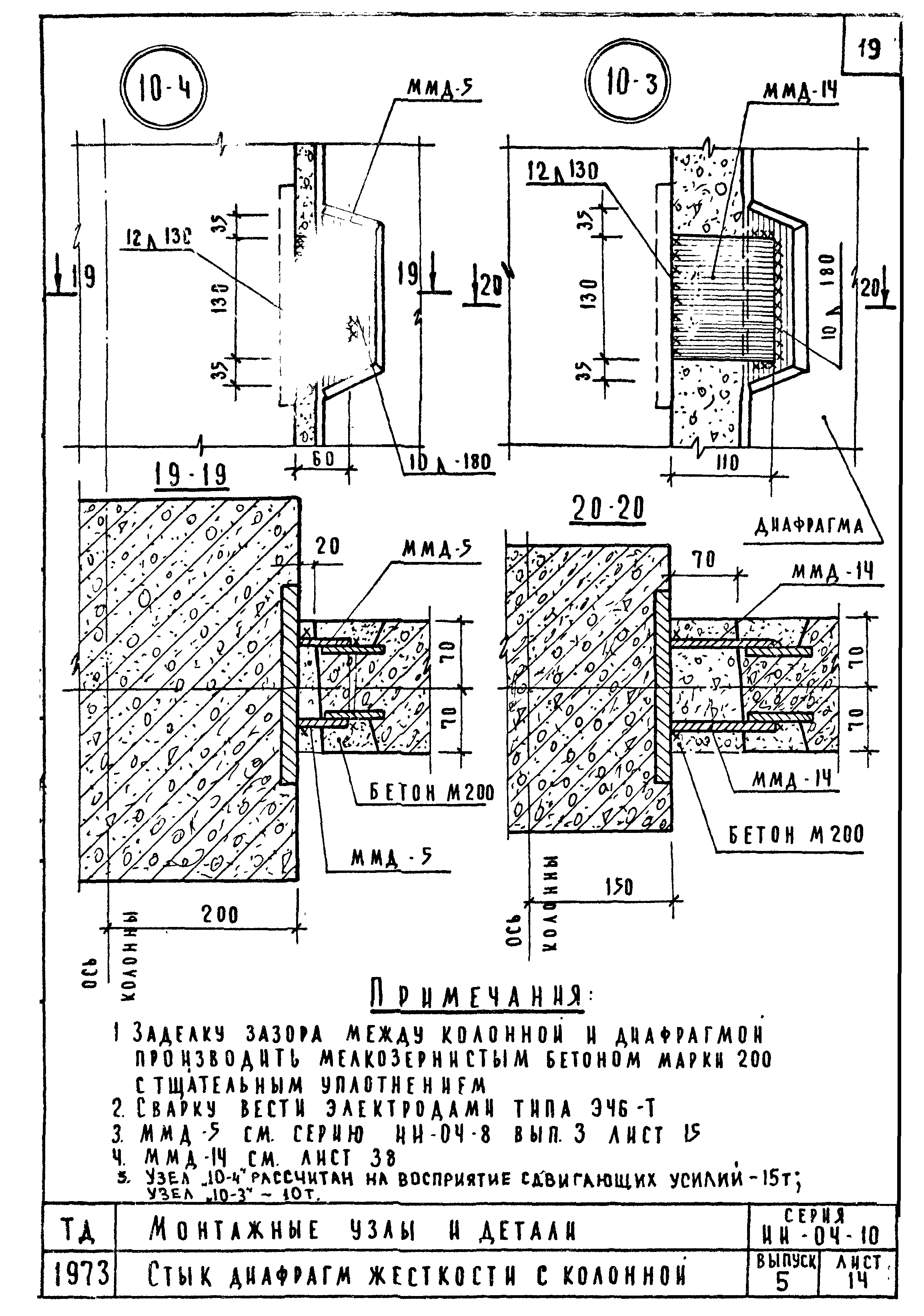

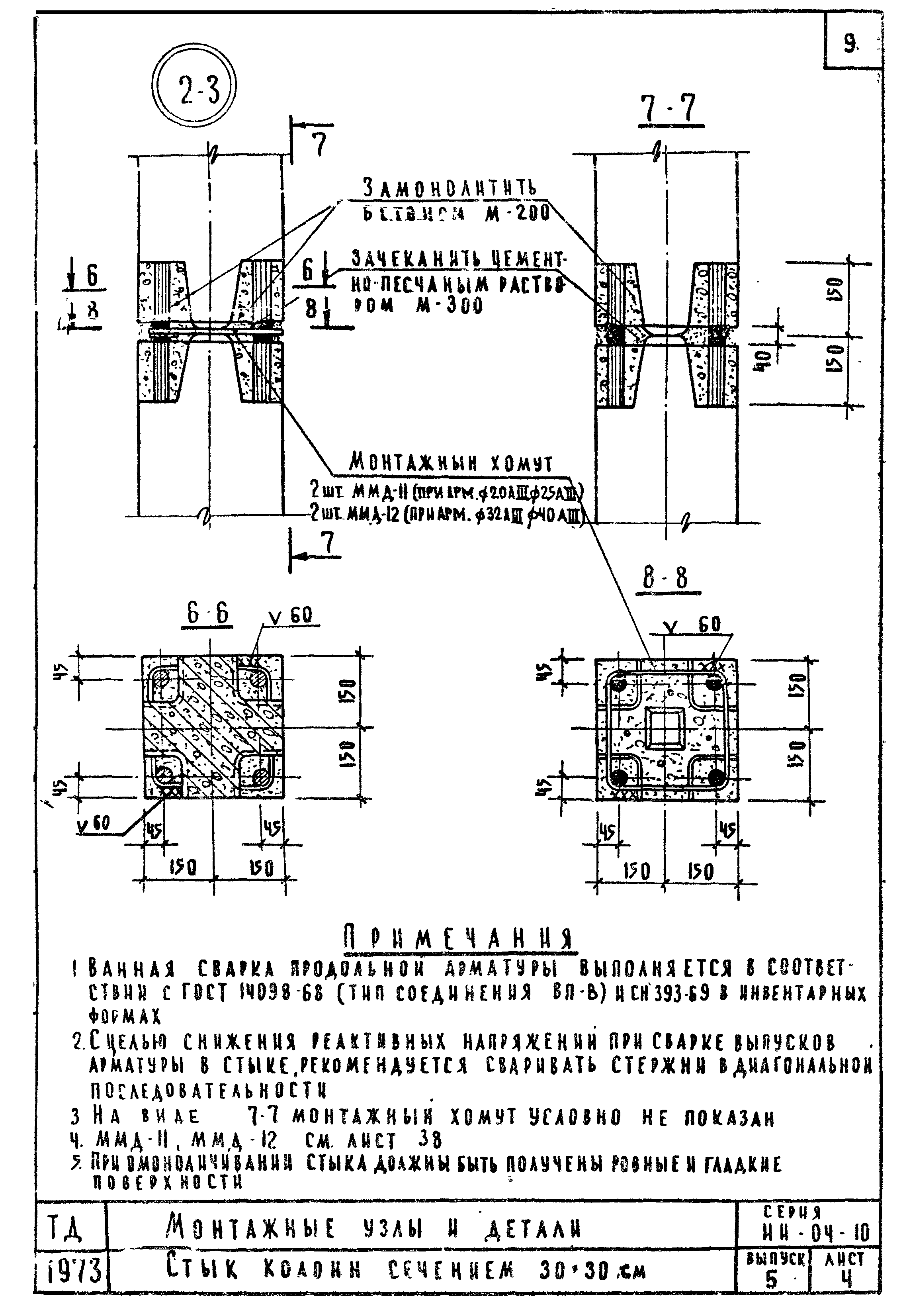

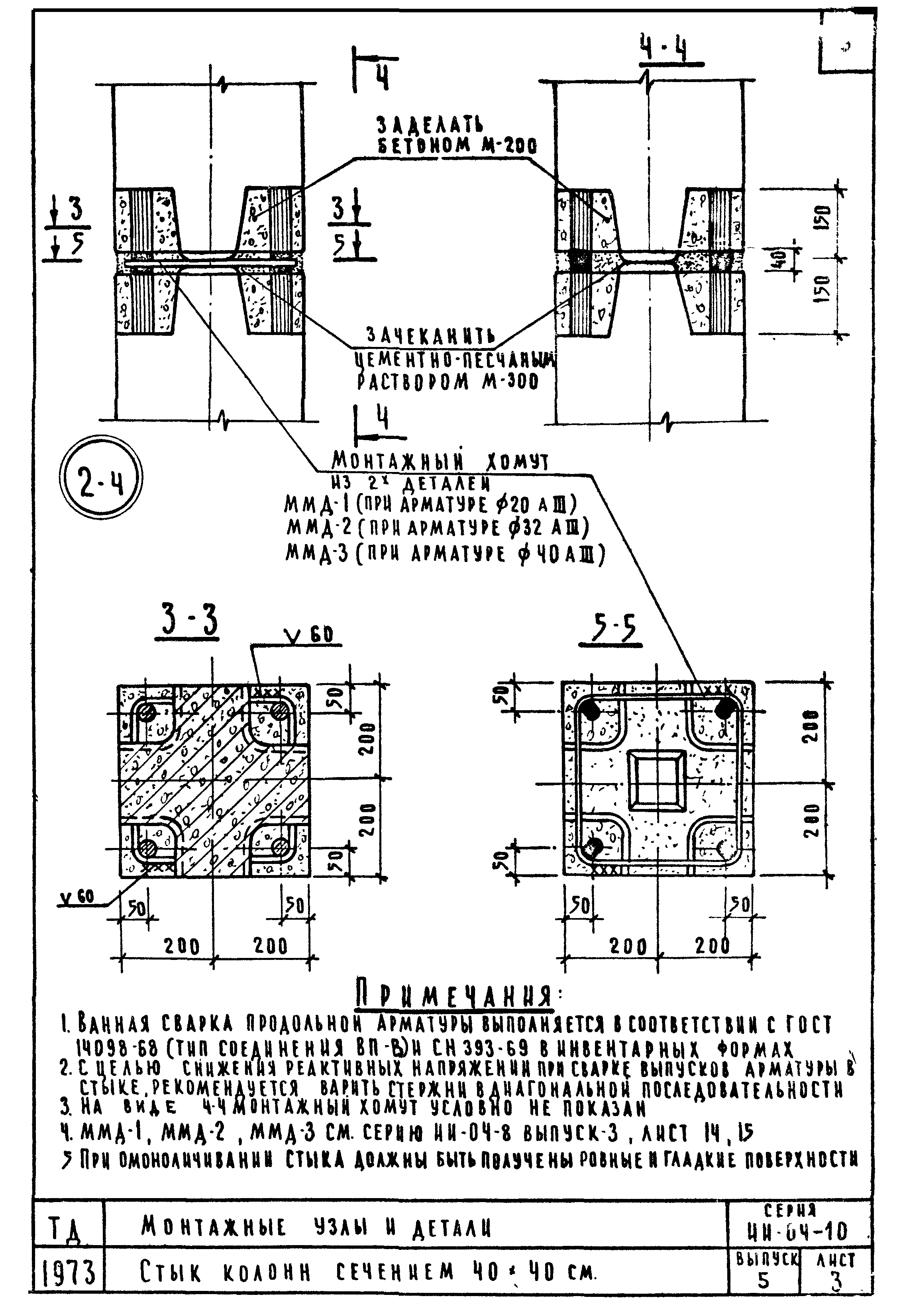

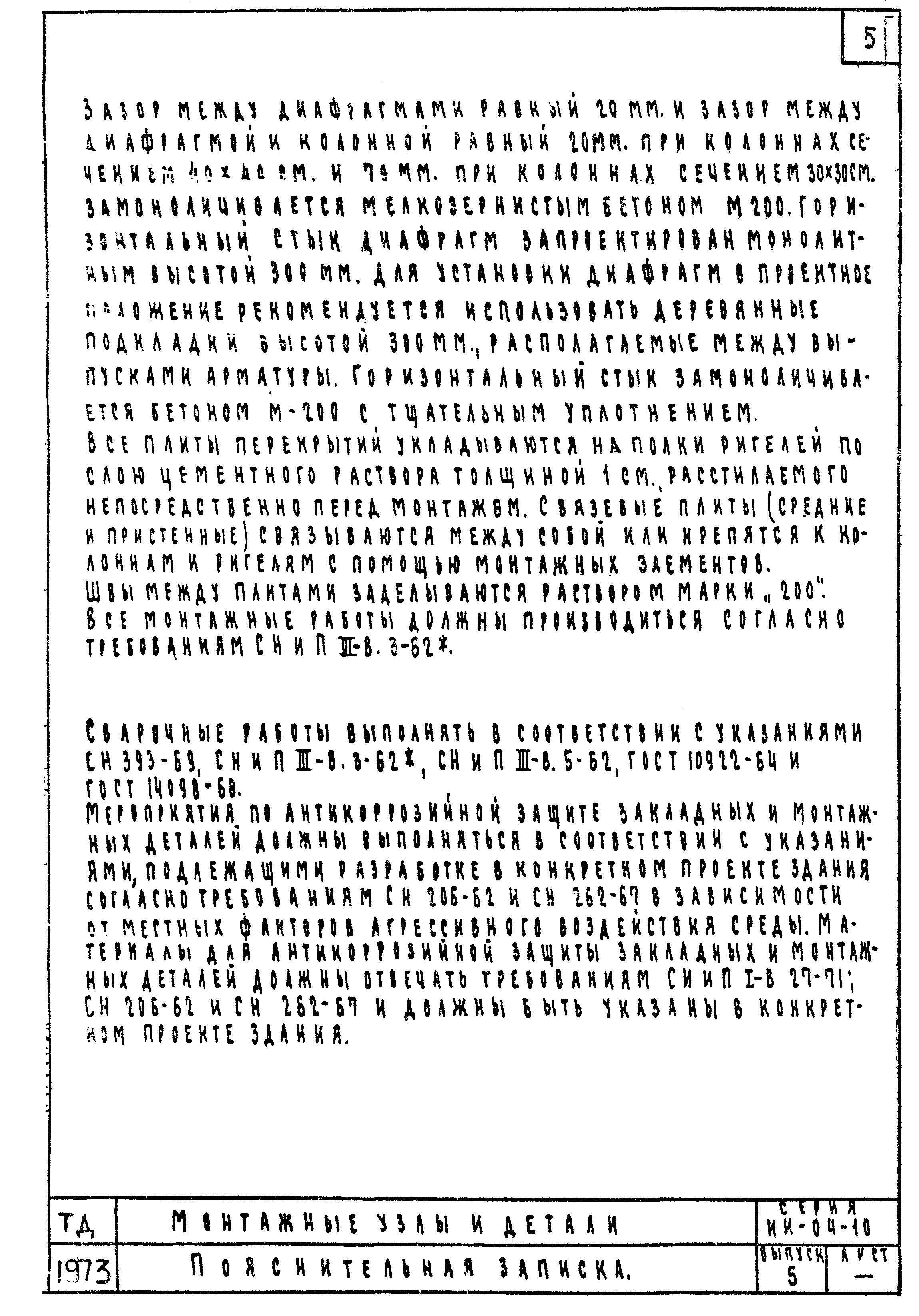

Оглавление:	ИИ-04-10 Содержание ИИ-04-10 Пояснительная записка ИИ-04-10 Лист 1. Узел заделки в фундамент колонны сечением 40х40см ИИ-04-10 Лист 2. Узел заделки в фундамент колонны сечением 30х30см ИИ-04-10 Лист 3. Стык колонн сечение 40х40 см ИИ-04-10 Лист 4. Стык колонн сечение 30х30 см ИИ-04-10 Лист 5. Стык ригеля со средней колонной ИИ-04-10 Лист 6. Стык ригеля с верхней колонной ИИ-04-10 Лист 7. Стык ригелей с колонной в 3х метровом пролете ИИ-04-10 Лист 8. Опирание ригеля перпендикулярного плоскости рамы на металлическую консоль колонны ИИ-04-10 Лист 9. Опирание промежуточного лестничного ригеля на металлическую консоль колонны ИИ-04-10 Лист 10. Крепление к колонне в уровне перекрытия и горизонтальный стык диафрагм жесткости в плоскости рам (для каркаса с колоннами сечением 40х40 см) ИИ-04-10 Лист 11. Крепление к колонне в уровне перекрытия и горизонтальный стык диафрагм жесткости в плоскости рам (для каркаса с колоннами сечением 30х30 см) ИИ-04-10 Лист 12. Стык диафрагм жесткости в плоскости рам в уровне перекрытия ИИ-04-10 Лист 13. Стык диафрагм жесткости в плоскости рам в уровне перекрытия. Сечение 18-18 ИИ-04-10 Лист 14. Стык диафрагм жесткости с колонной ИИ-04-10 Лист 15. Вертикальный стык диафрагм жесткости. ИИ-04-10 Лист 16. Крепление к колонне в уровне перекрытия и горизонтальный стык диафрагм жесткости перпендикулярных плоскости рам (для каркаса с колоннами сечением 40х40см) ИИ-04-10 Лист 17. Крепление к колонне в уровне перекрытия и горизонтальный стык диафрагм жесткости перпендикулярных плоскости рам (для каркаса с колоннами сечением 30х30см) ИИ-04-10 Лист 18. Стык диафрагм жесткости, перпендикулярных плоскости рам в уровне перекрытия ИИ-04-10 Лист 19. Крепление связевых панелей перекрытия между собой при колоннах сечением 40х40 см ИИ-04-10 Лист 20. Крепление связевых панелей перекрытия между собой при колоннах сечением 30х30 см ИИ-04-10 Лист 21. Крепление связевых панелей перекрытия между собой. Сечение 25-25. Деталь "Б" ИИ-04-10 Лист 22. Крепление связевой панели к ригелям в торце здания при колоннах сечением 40х40 см ИИ-04-10 Лист 23. Крепление связевой панели к ригелям в торце здания при колоннах сечением 30х30 см ИИ-04-10 Лист 24. Крепление крайних панелей перекрытия между собой при колоннах сечением 40х40 см. Деталь "В" ИИ-04-10 Лист 25. Крепление крайних панелей перекрытия между собой при колоннах сечением 30х30 см ИИ-04-10 Лист 26. Крепление крайней панели перекрытия в торце здания при колоннах сечением 40х40 см ИИ-04-10 Лист 27. Крепление крайних панелей перекрытия в торце здания при колоннах сечением 30х30 см ИИ-04-10 Лист 28. Крепление крайних панелей перекрытия между собой при разных привязках их к оси колонны ИИ-04-10 Лист 29. Крепление связевых панелей перекрытия, опирающихся на диафрагмы жесткости между собой ИИ-04-10 Лист 30. Крепление связевой панели к диафрагме жесткости, входящей в состав лестничной клетки ИИ-04-10 Лист 31. Крепление крайних панелей перекрытия, опирающихся на диафрагмы жесткости между собой (при колоннах сечением 40х40 см) ИИ-04-10 Лист 32. Крепление крайних панелей перекрытия, опирающихся на диафрагмы жесткости между собой (при колоннах сечением 30х30 см) ИИ-04-10 Лист 33. Крепление крайних панелей перекрытия к диафрагме жесткости, входящей в состав лестничной клетки ИИ-04-10 Лист 34. Стык плит перекрытия между собой. Замоноличивание перекрытия у наружной стены для каркаса с колоннами сечением 40х40 см ИИ-04-10 Лист 35. Замоноличивание перекрытия у диафрагмы, перпендикулярной плоскости рам. Горизонтальный стык диафрагм с проемами ИИ-04-10 Лист 36. Решение перекрытия в месте деформационного шва ИИ-04-10 Лист 37. Крепление верхней лестничной площадки к примыкающим конструкциям ИИ-04-10 Лист 38. Монтажные детали ММД-11÷ММД-14;ММД-16÷ММД-19;ММД-23÷ММД-27 ИИ-04-10 Лист 39. Монтажные детали ММД-13;ММД-15 ИИ-04-10 Лист 40. Монтажные детали ММД-20;ММД-21 ИИ-04-10 Лист 41. Монтажные детали ММД-22;ММД-29 ИИ-04-10 Лист 42. Монтажные детали ММД-28;ММД-30 ИИ-04-10 Лист 43. Примеры расположения стояков отопления
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов НИИЖБ
Утверждён:	13.08.1973 Государственный комитет по гражданскому строительству (173)
Чем заменён:	Серия 1.020-1 «Конструкции каркаса межвидового применения для многоэтажных общественных и производственных зданий (на основе серии ИИ-04)»
