Скачать 7800тм Часть 2. Опоры ВЛ 220 - 750 кВ

Дата актуализации: 01.01.2021

7800тм

Часть 2. Опоры ВЛ 220 - 750 кВ

Обозначение: 7800тм
Обозначение англ: 7800тм
Статус:не действует
Название рус.:Часть 2. Опоры ВЛ 220 - 750 кВ
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2021

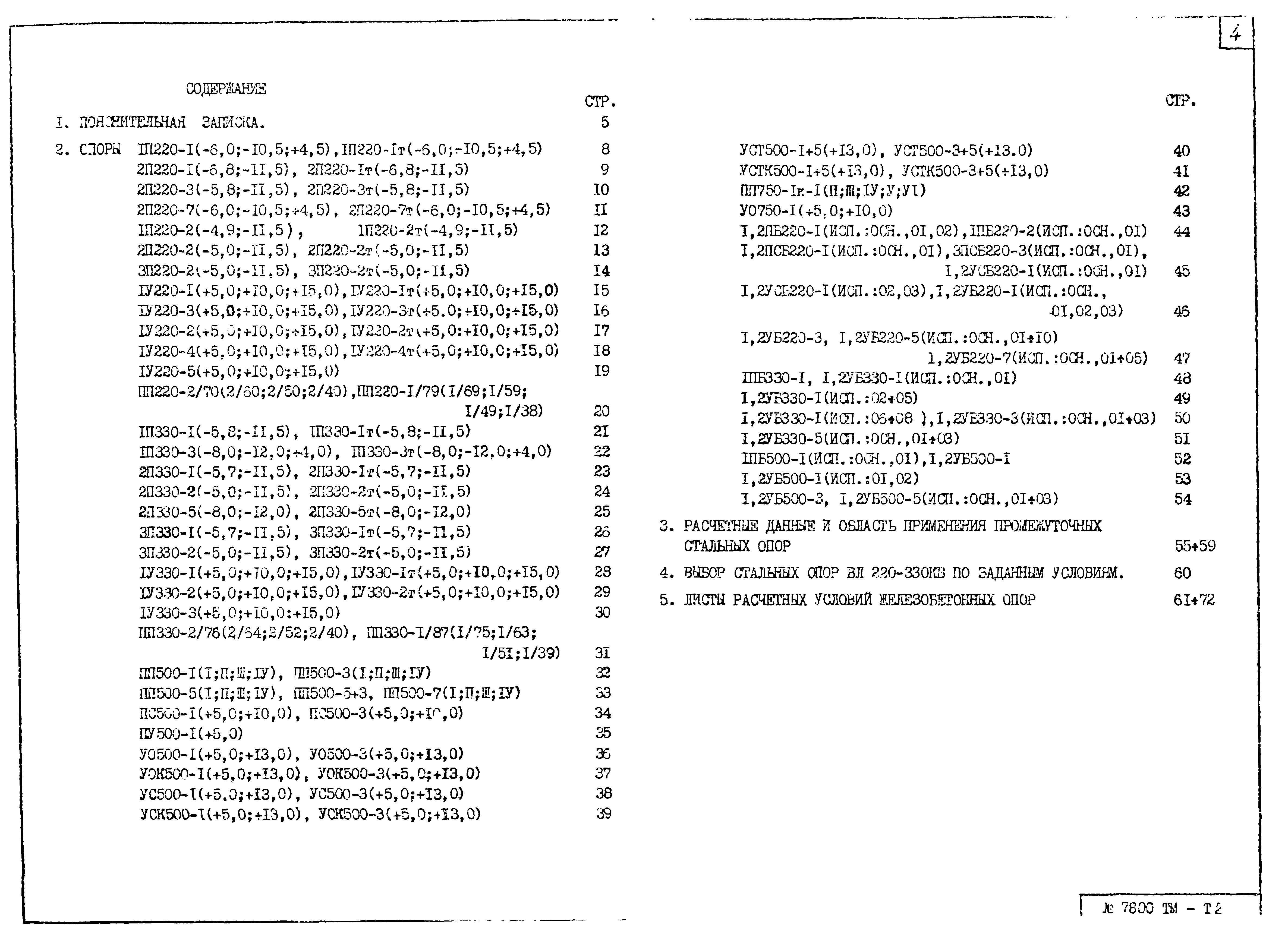

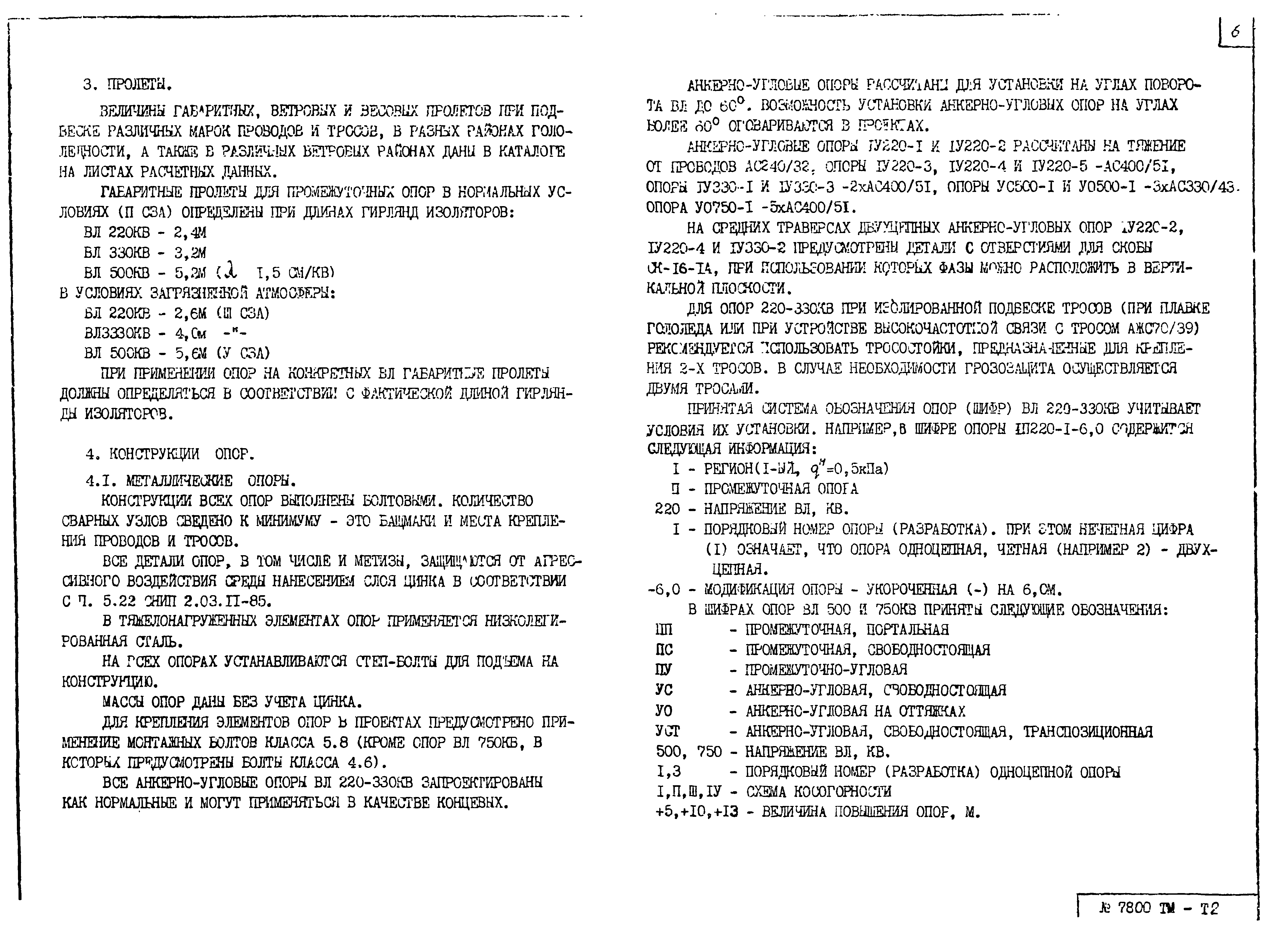

Оглавление:7800ТМ-Т2 Пояснительная записка

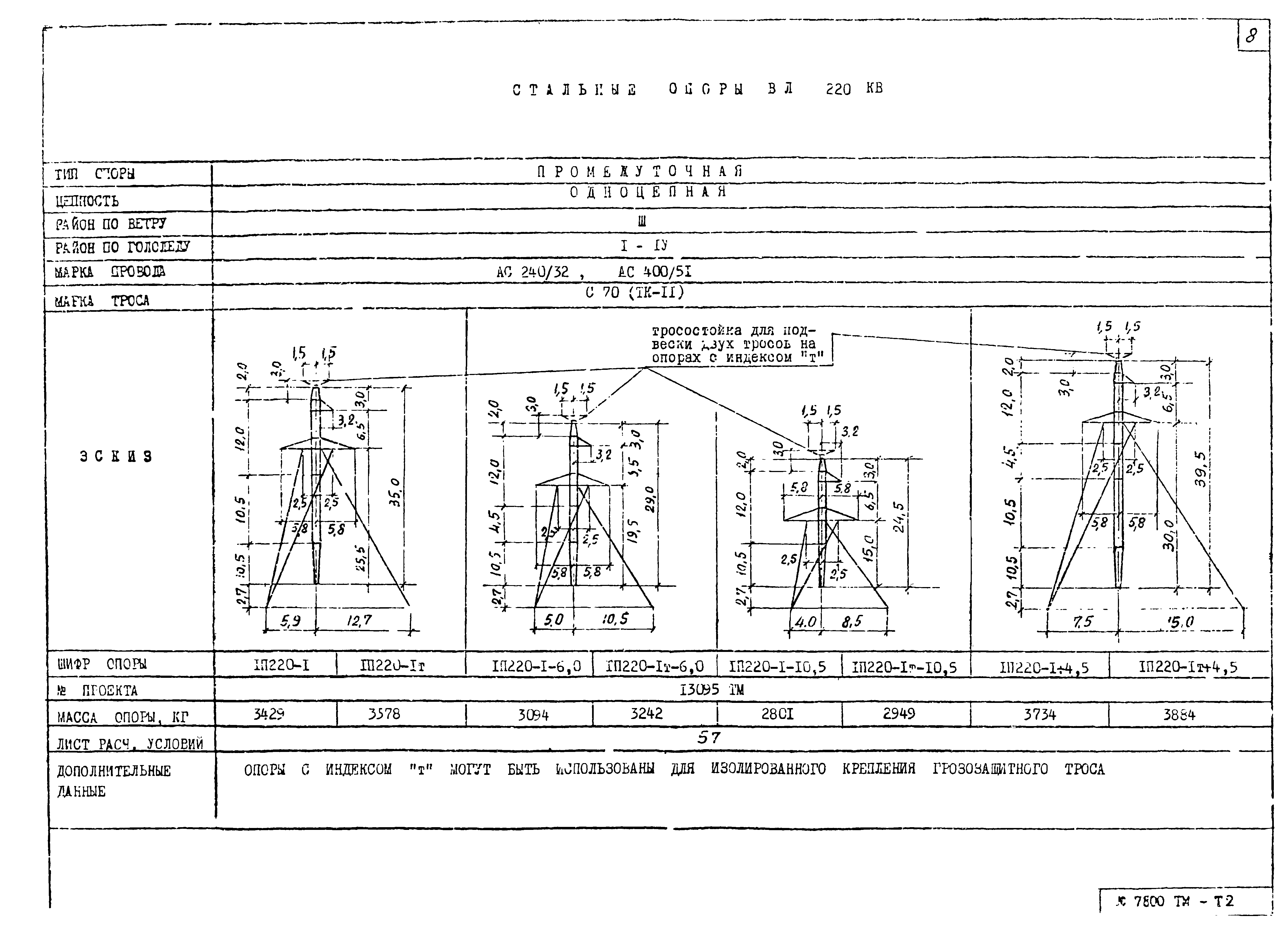

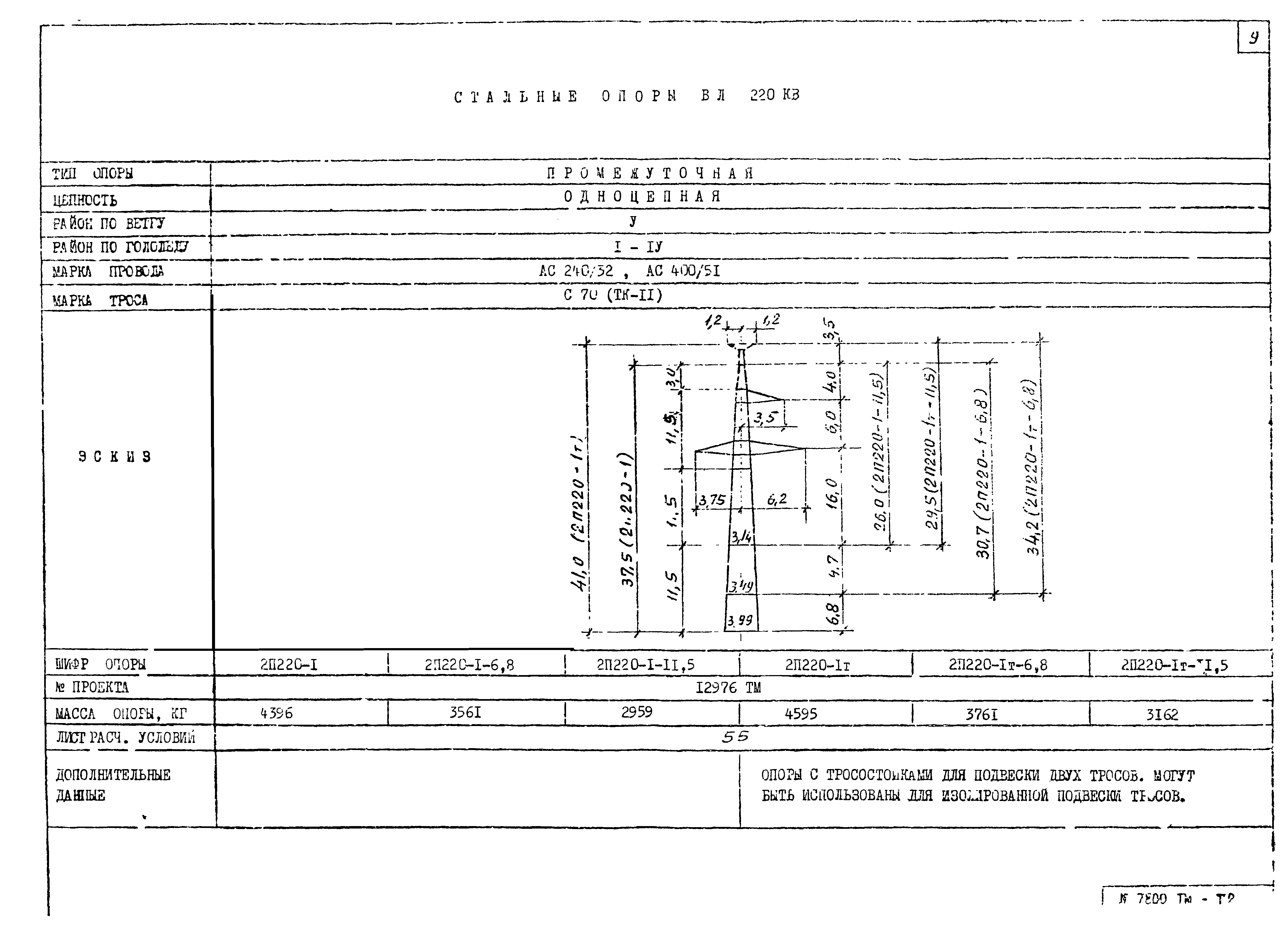

7800ТМ-Т2 Опоры 1П220-1(-6,0;-10,5;+4,5),1П220-1т(-6,0;-10,5;+4,5)
7800ТМ-Т2 Опоры 2П220-1(-6,8;-11,5),2П220-1т(-6,8;-11,5)
7800ТМ-Т2 Опоры 2П220-3(-5,8;-11,5),2П220-2т(-5,8;-11,5)

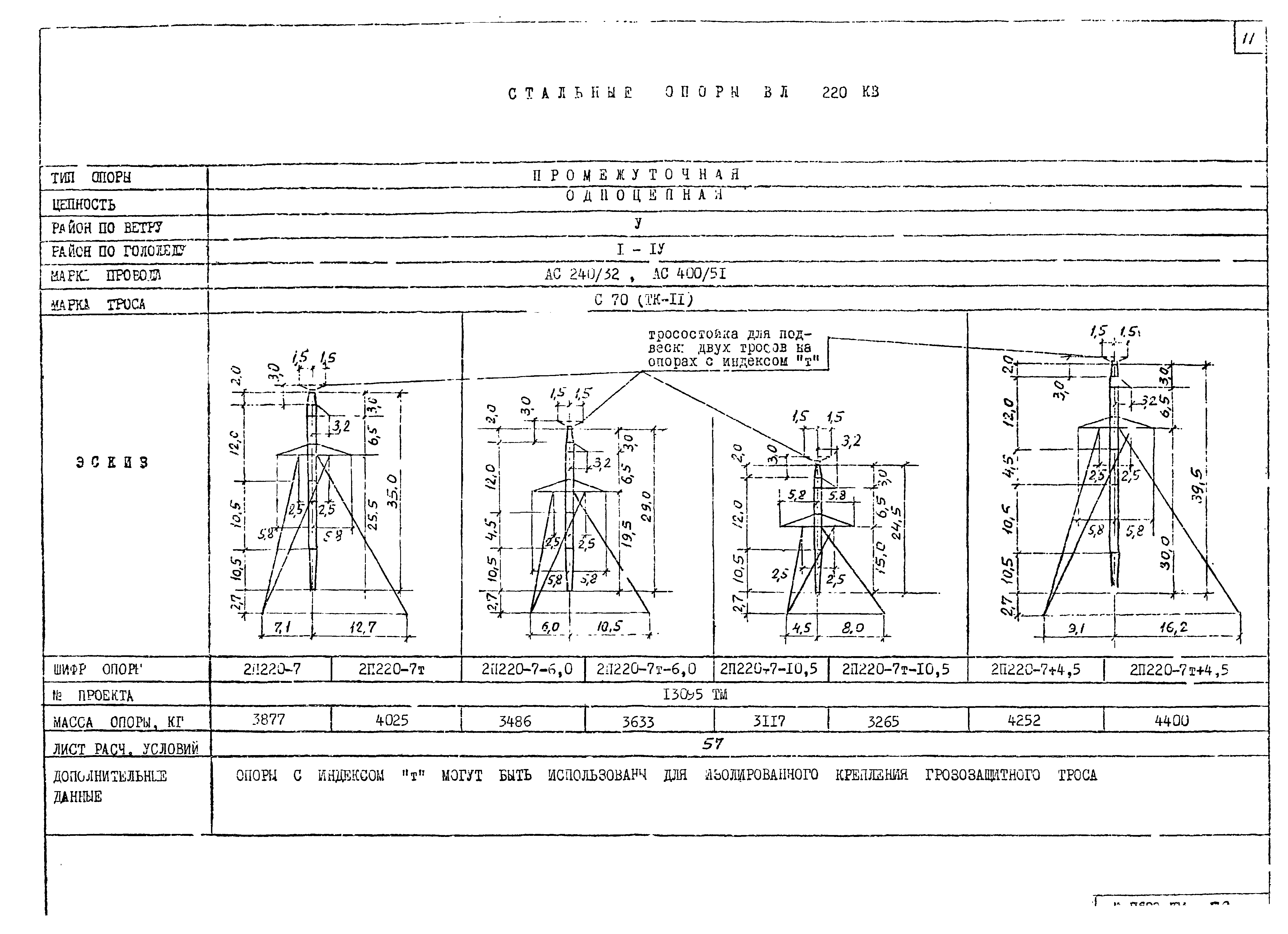

7800ТМ-Т2 Опоры 2П220-7(-6,0;-10,5;+4,5),2П220-7т(-6,0;-10,5;+4,5)
7800ТМ-Т2 Опоры 1П220-2(-4,9;-11,5),1П220-2т(-4,9;-11,5)
7800ТМ-Т2 Опоры 2П220-2(-5,0;-11,5),2П220-2т(-5,0;-11,5)
7800ТМ-Т2 Опоры 3П220-2(-5,0;-11,5),3П220-2т(-5,0;-11,5)

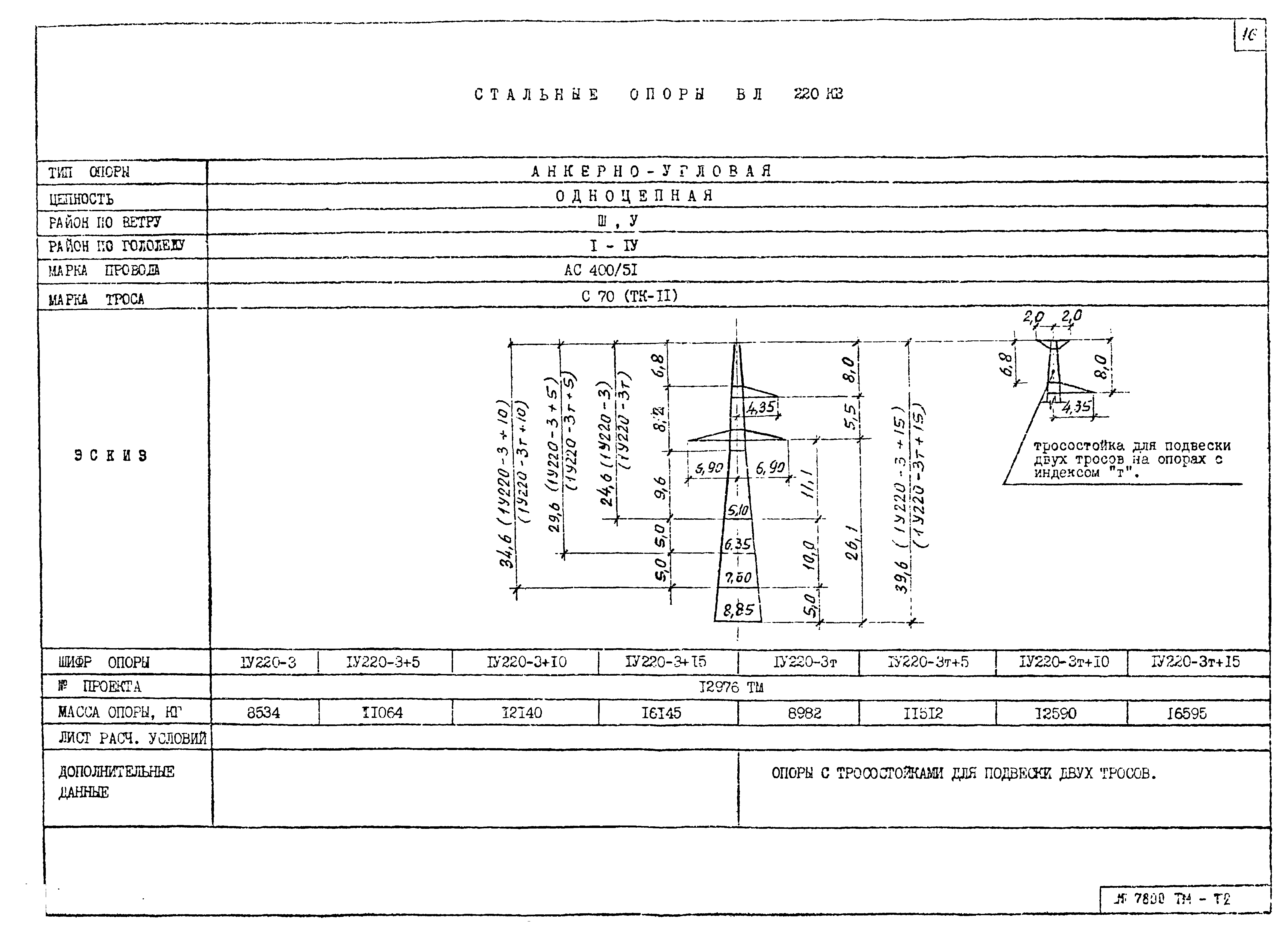

7800ТМ-Т2 Опоры IV220-1(+5,0;+10,0;+15,0),IV220-1т(+5,0;+10,0;+15,0)
7800ТМ-Т2 Опоры IV220-3(+5,0;+10,0;+15,0),IV220-3т(+5,0;+10,0;+15,0)
7800ТМ-Т2 Опоры IV220-2(+5,0;+10,0;+15,0),IV220-2т(+5,0;+10,0;+15,0)

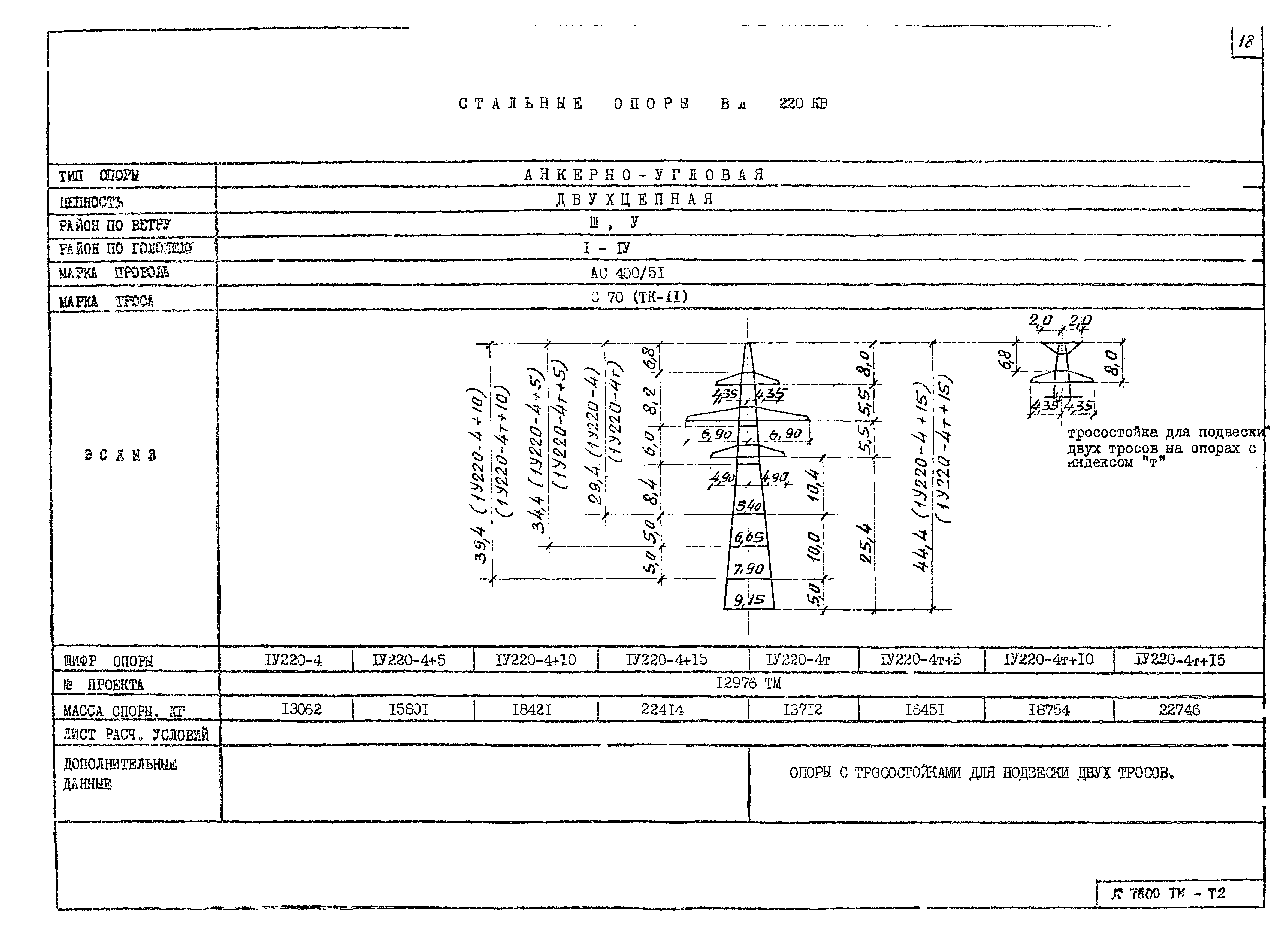

7800ТМ-Т2 Опоры IV220-4(+5,0;+10,0;+15,0),IV220-4т(+5,0;+10,0;+15,0)
7800ТМ-Т2 Опоры IV220-5(+5,0;+10,0;+15,0)

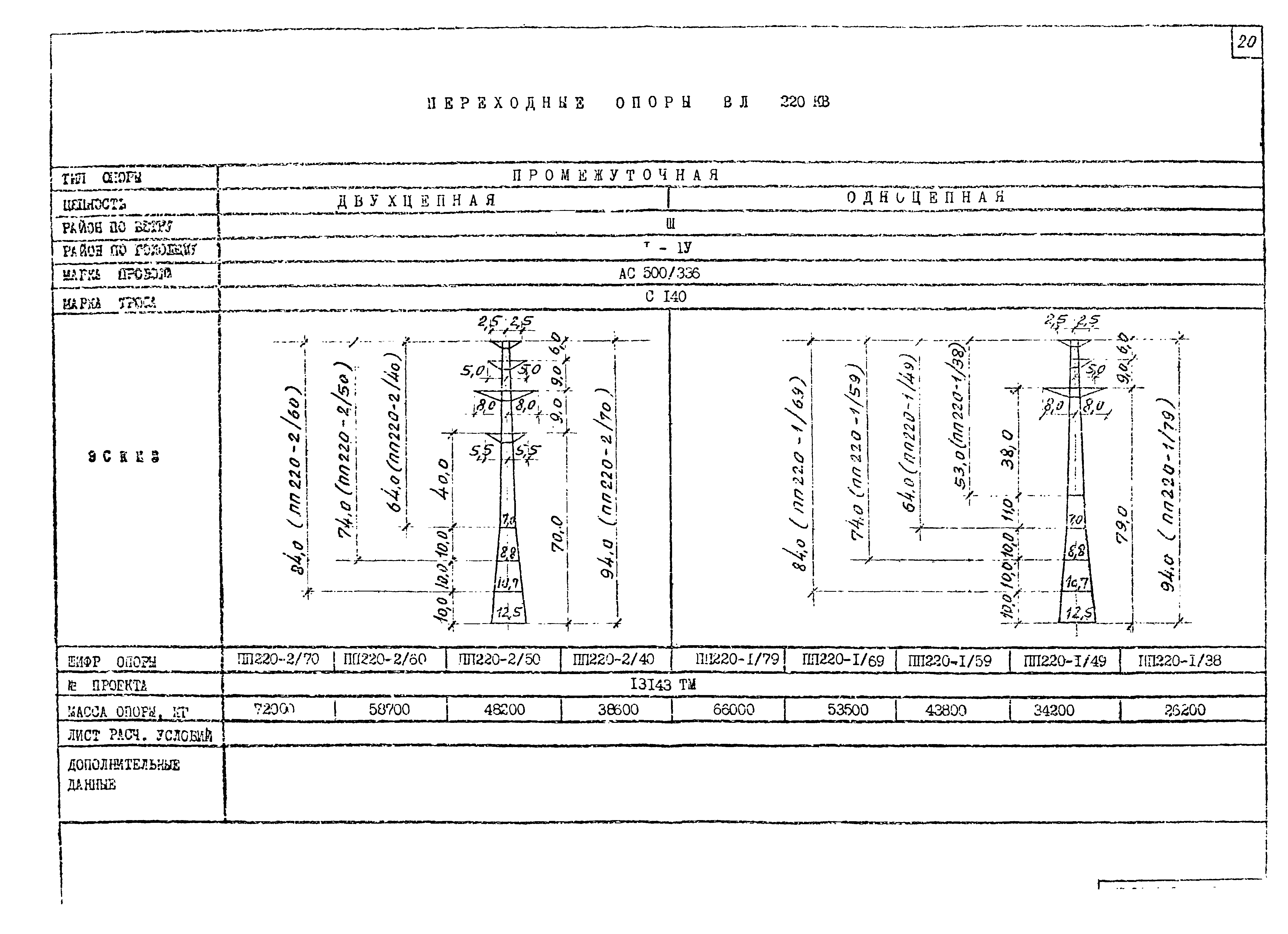

7800ТМ-Т2 Опоры ПП220-2/70(2/60;2/50;2/40),ПП220-1/79(1/69;1/59;1/49;1/38)

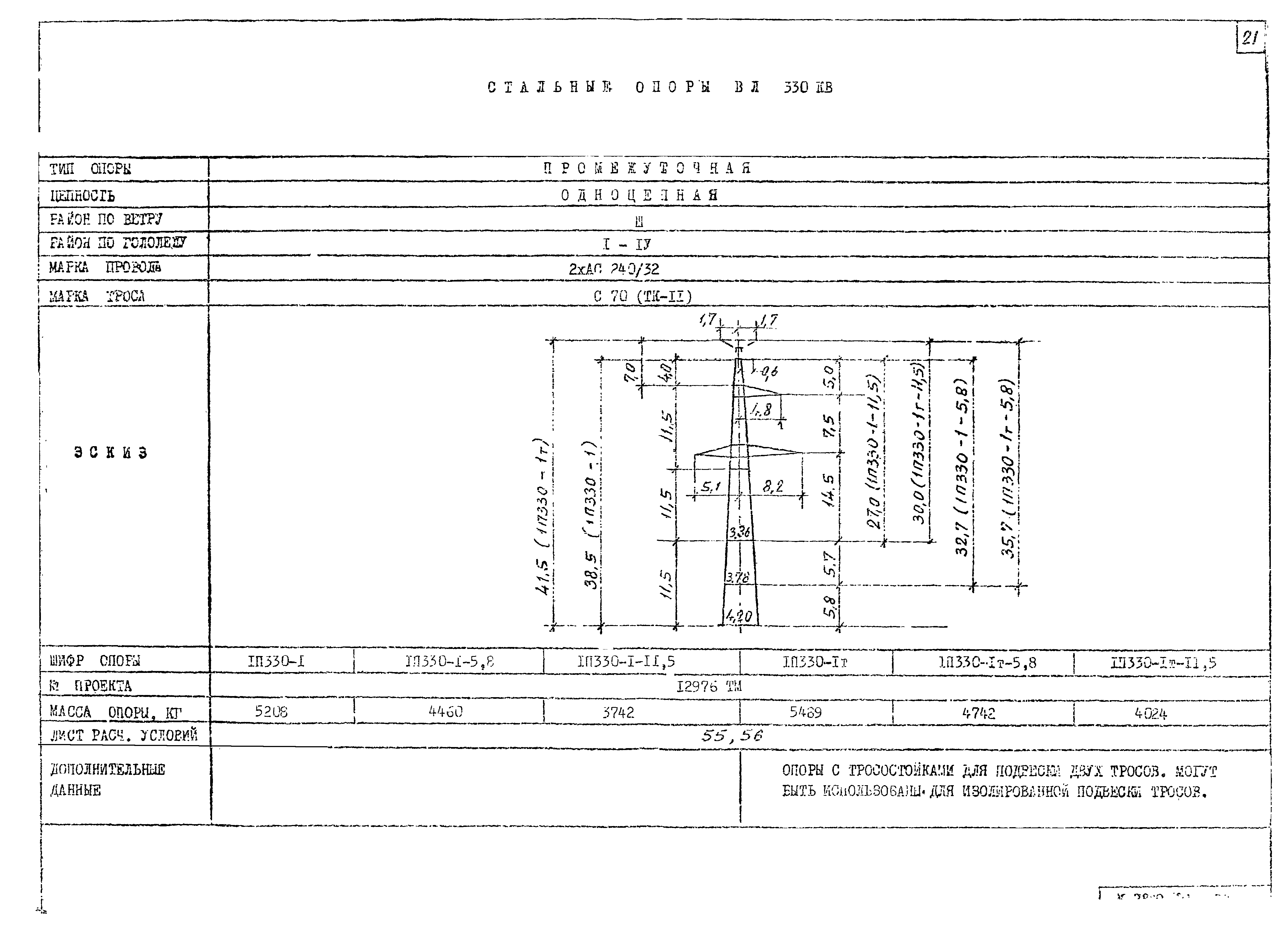

7800ТМ-Т2 Опоры 1П330-1(-5,8;-11,5),1П330-1т(-5,8;-11,5)
7800ТМ-Т2 Опоры 1П330-3(-8,0;-12,0;+4,0),1П330-3т(-8,0;-12,0;+4,0)

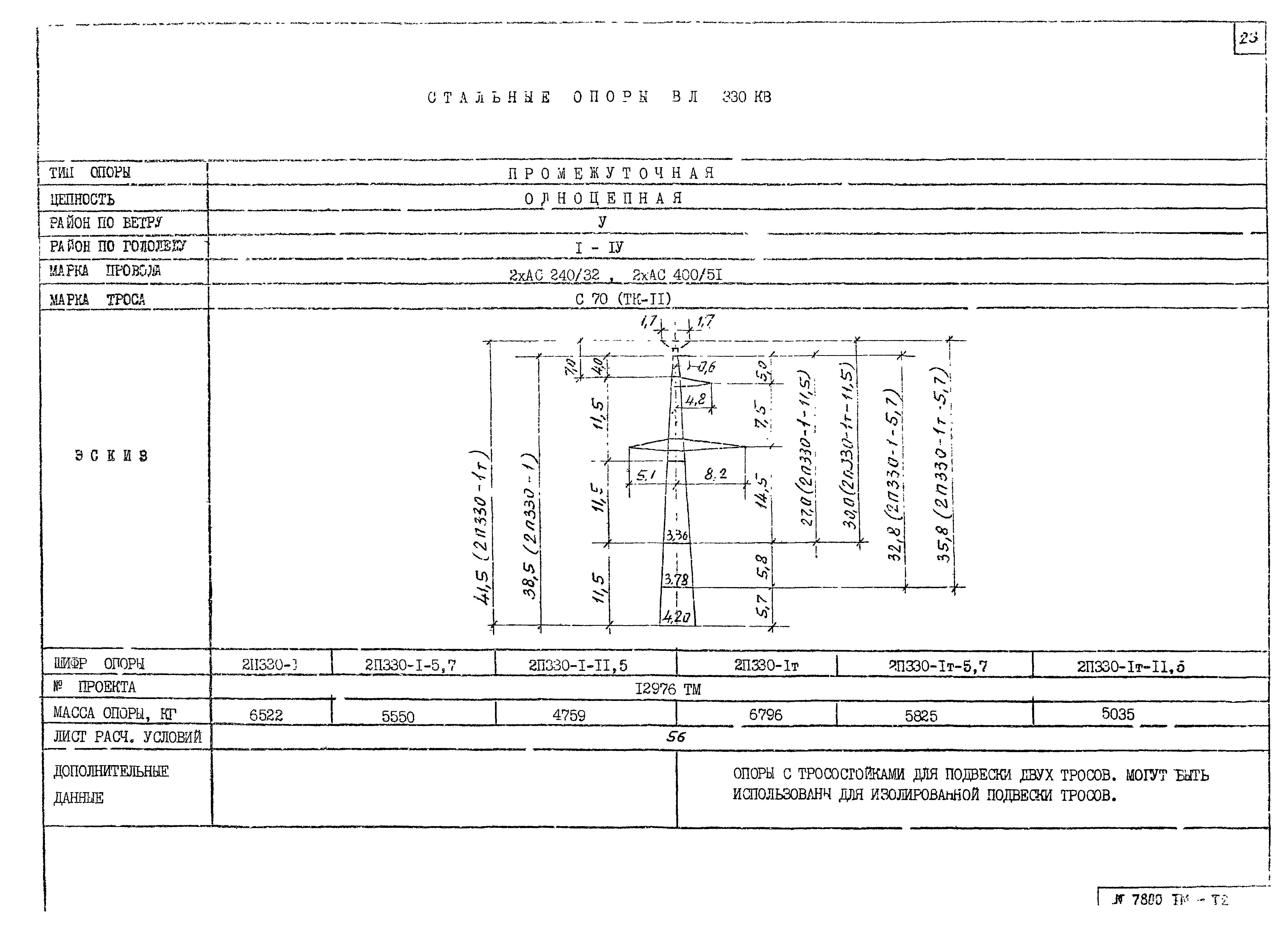

7800ТМ-Т2 Опоры 2П330-1(-5,7;-11,5),2П330-1т(-5,7;-11,5)
7800ТМ-Т2 Опоры 2П330-2(-5,0;-11,5),2П330-2т(-5,0;-11,5)

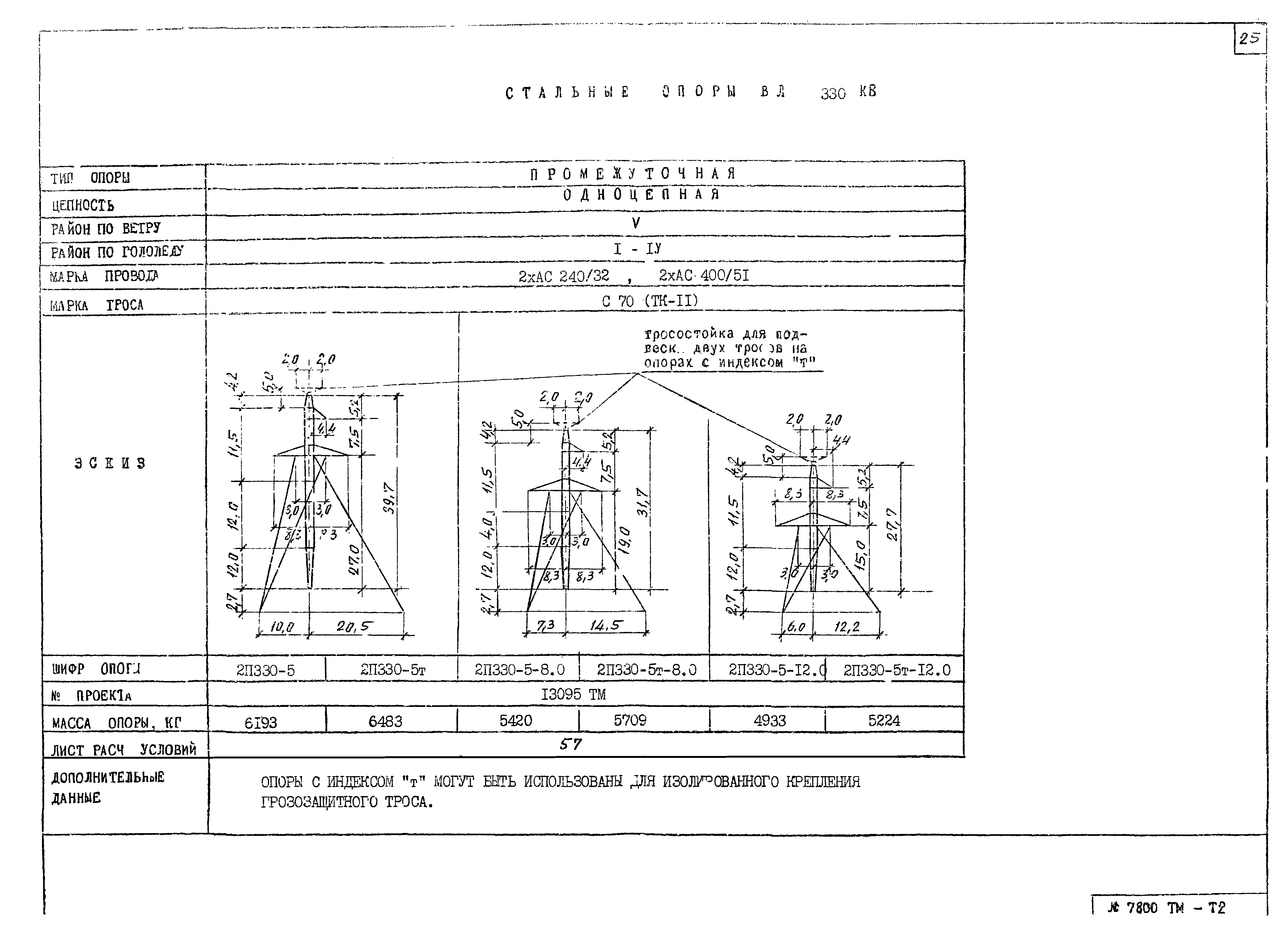

7800ТМ-Т2 Опоры 2П330-5(-8,0;-12,0),2П330-5т(-8,0;-12,0)
7800ТМ-Т2 Опоры 3П330-1(-5,7;-11,5),3П330-1т(-5,7;-11,5)
7800ТМ-Т2 Опоры 3П330-2(-5,0;-11,5),3П330-2т(-5,0;-11,5)
7800ТМ-Т2 Опоры IV330-1(+5,0;+10,0;+15,0),IV330-1т(+5,0;+10,0;+15,0)

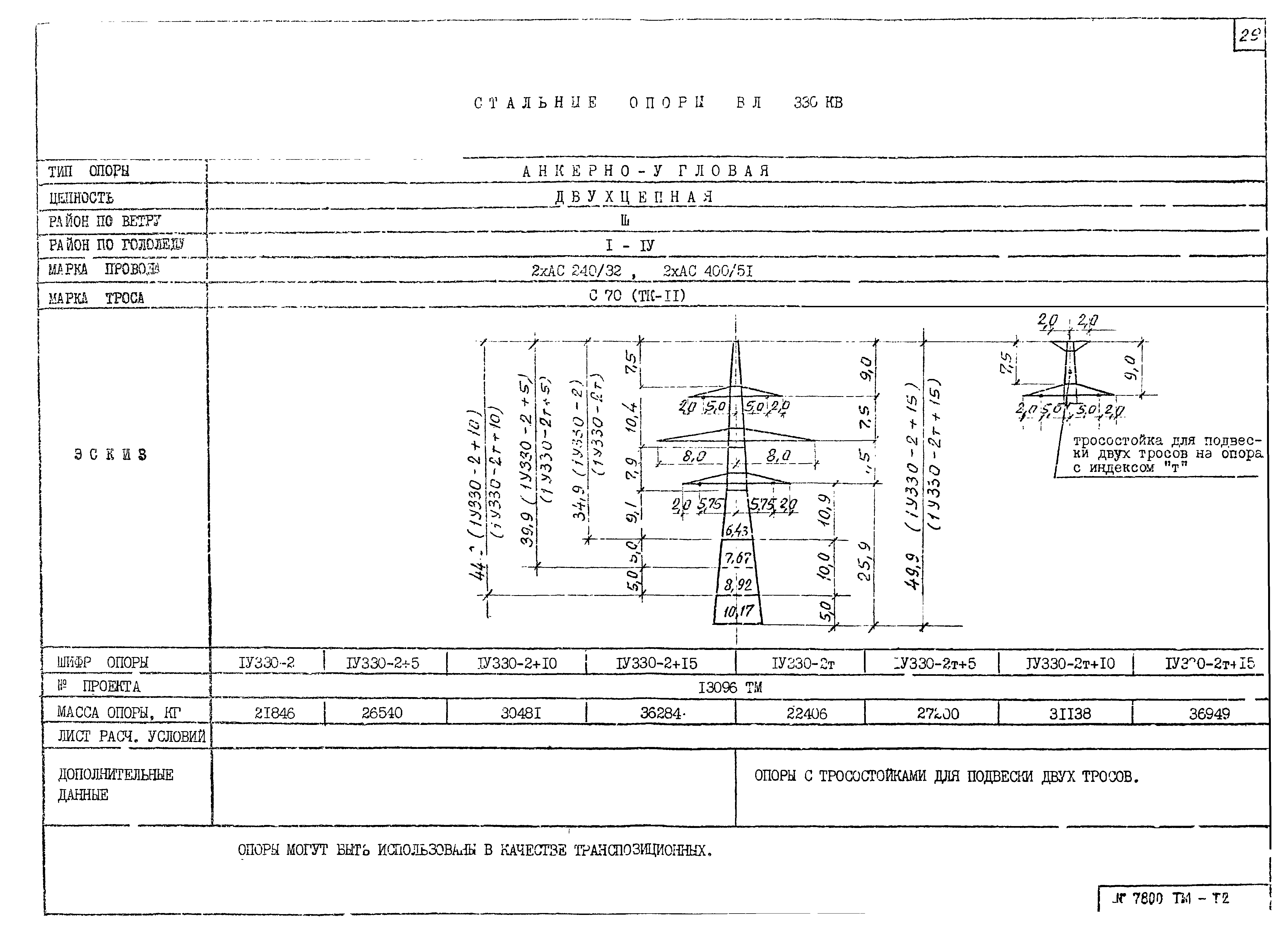

7800ТМ-Т2 Опоры IV330-2(+5,0;+10,0;+15,0),IV330-2т(+5,0;+10,0;+15,0)
7800ТМ-Т2 Опоры IV330-3(+5,0;+10,0;+15,0)
7800ТМ-Т2 Опоры ПП330-2/76(2/64;2/52;2/40),ПП330-1/87(1/75;1/63;1/51;1/39)

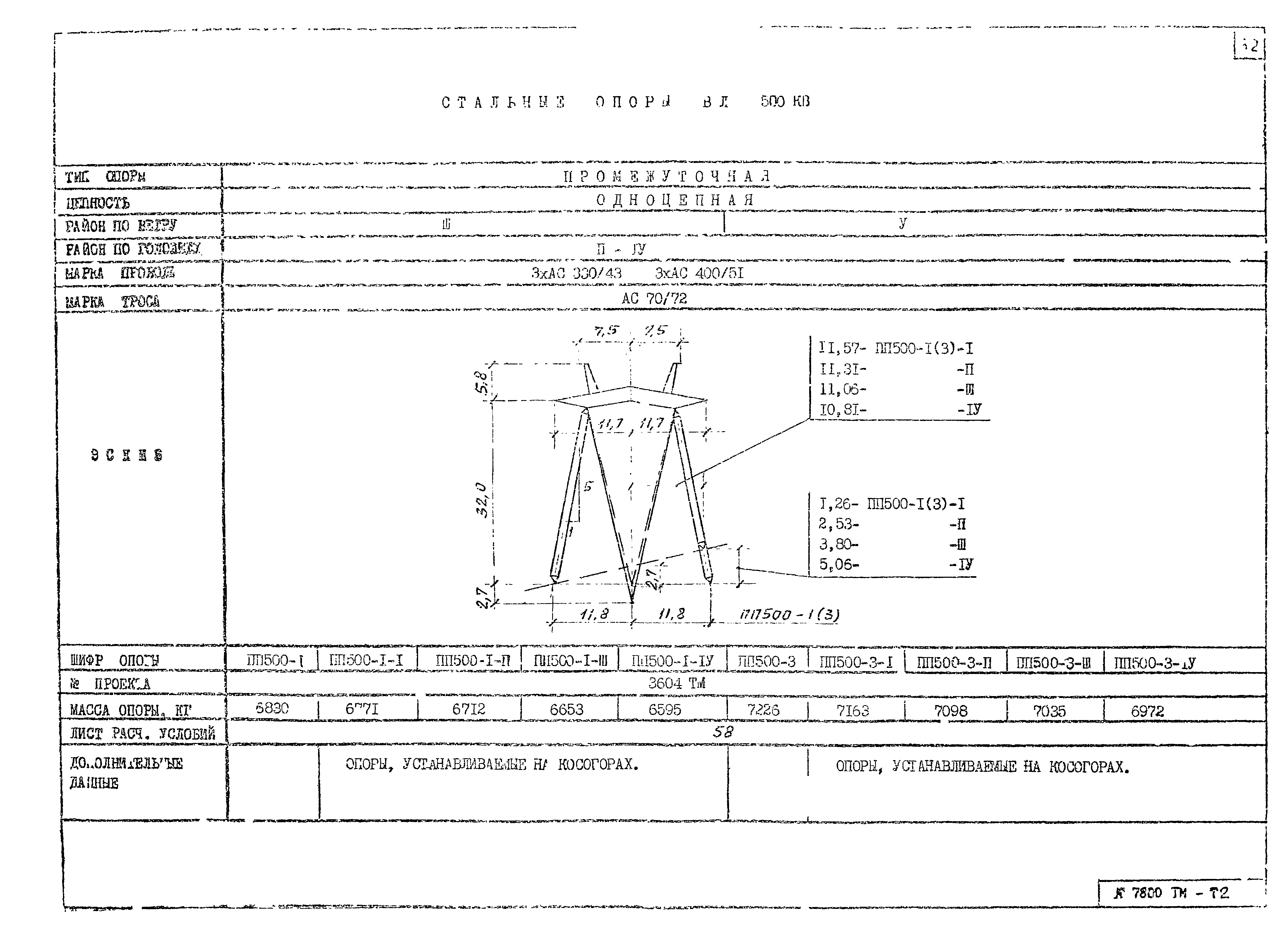

7800ТМ-Т2 Опоры ПП500-1(1;2;3;4),ПП500-3(1;2;3;4)
7800ТМ-Т2 Опоры ПП500-5(1;2;3;4),ПП500-5+3,ПП500-7(1;2;3;4)
7800ТМ-Т2 Опоры ПП500-1(+5,0;+10,0),ПС500-3(+5,0;+10,0)
7800ТМ-Т2 Опоры ПП500-1(+5,0)

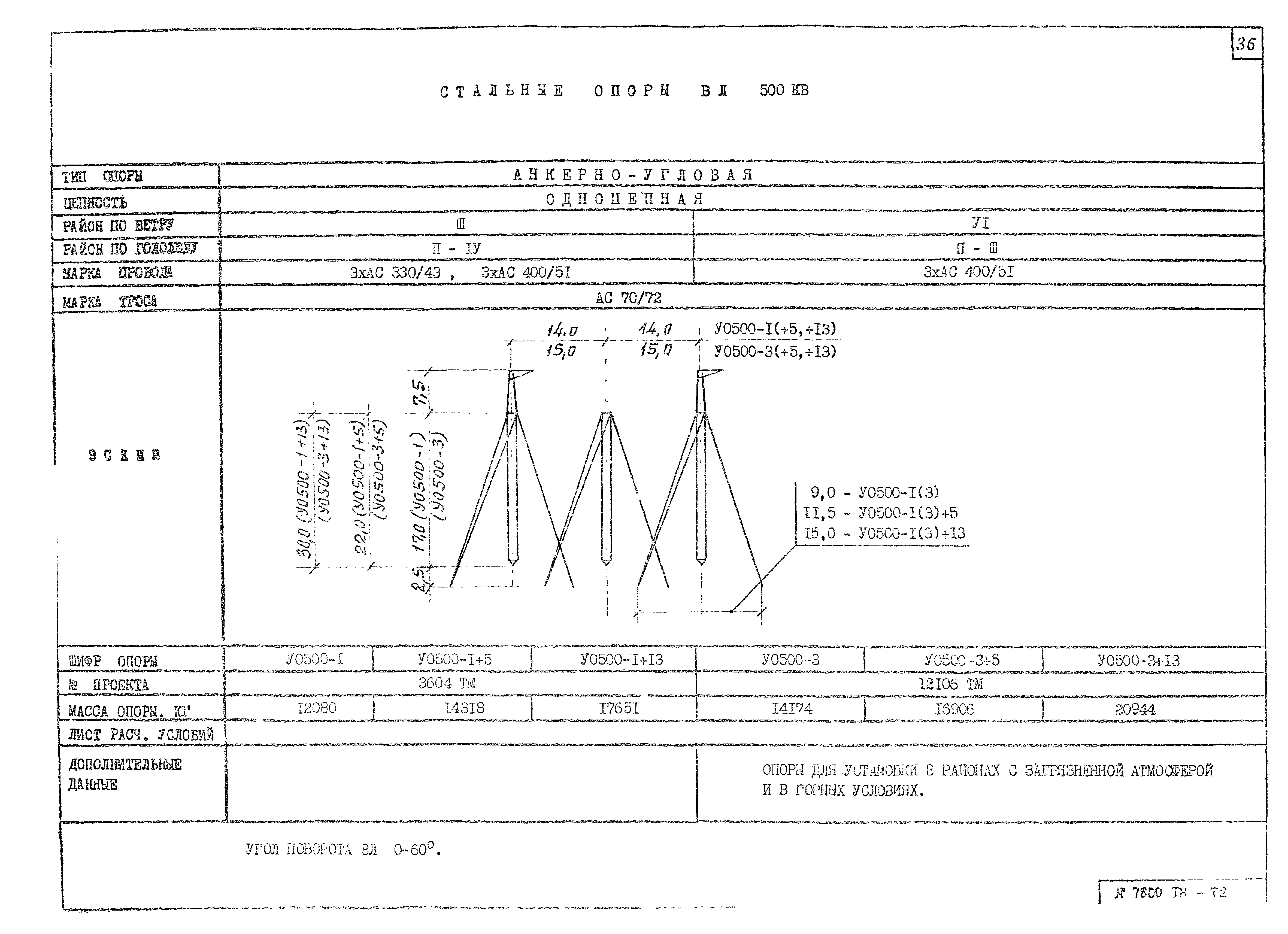

7800ТМ-Т2 Опоры УО500-1(+5,0;+13,0),УО500-3(+5,0;+13,0)
7800ТМ-Т2 Опоры УОК500-1(+5,0;+13,0),УОК500-3(+5,0;+13,0)

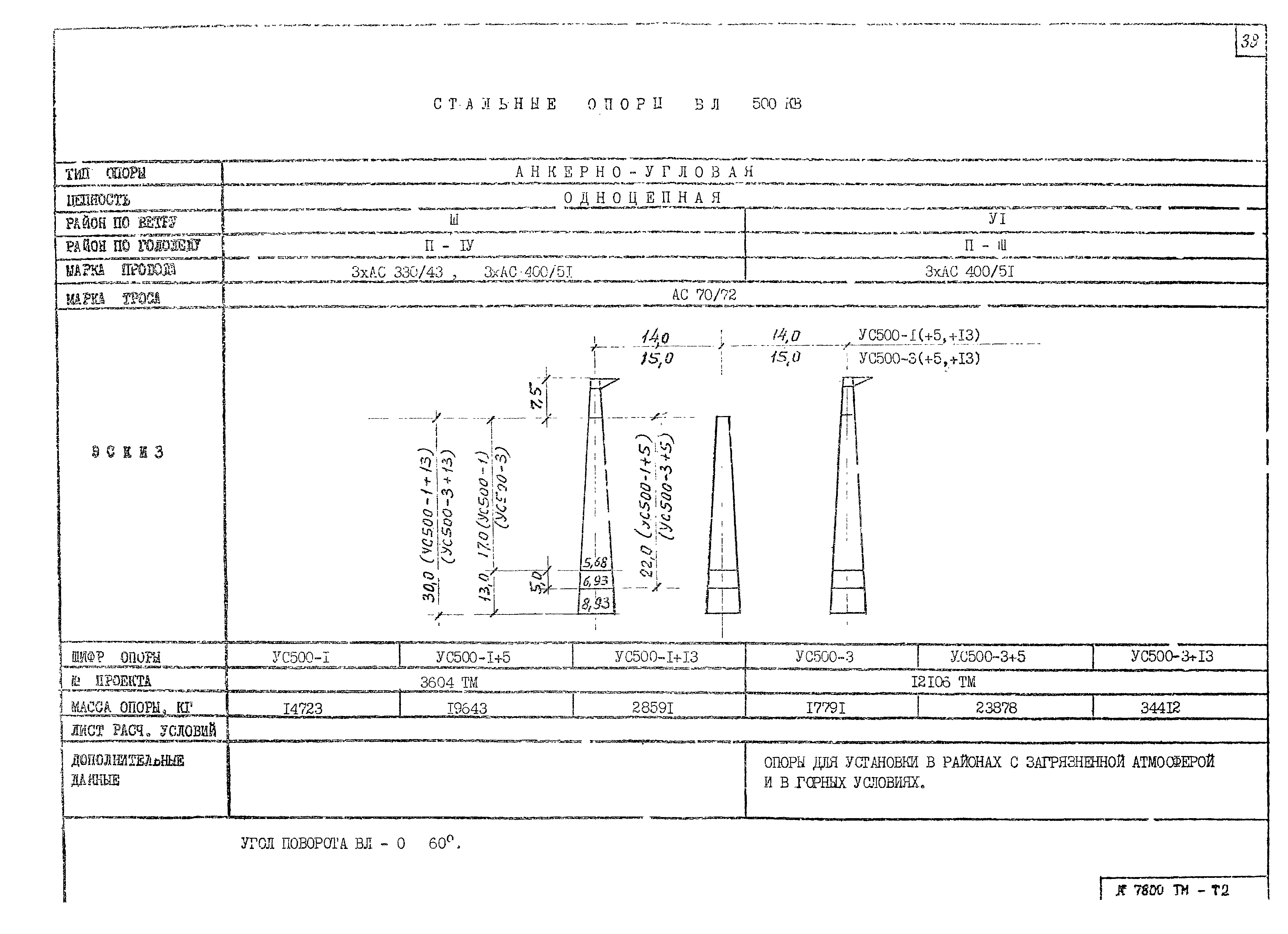

7800ТМ-Т2 Опоры УС500-1(+5,0;+13,0),УС500-3(+5,0;+13,0)
7800ТМ-Т2 Опоры УСК500-1(+5,0;+13,0),УСК500-3(+5,0;+13,0)
7800ТМ-Т2 Опоры УСТ500-1+5(+13,0),УСТ500-3+5(+13,0)
7800ТМ-Т2 Опоры УСТК500-1+5(+13,0),УСТК500-3+5(+13,0)
7800ТМ-Т2 Опоры ПП750-1к-1(2;3;4;5;6)

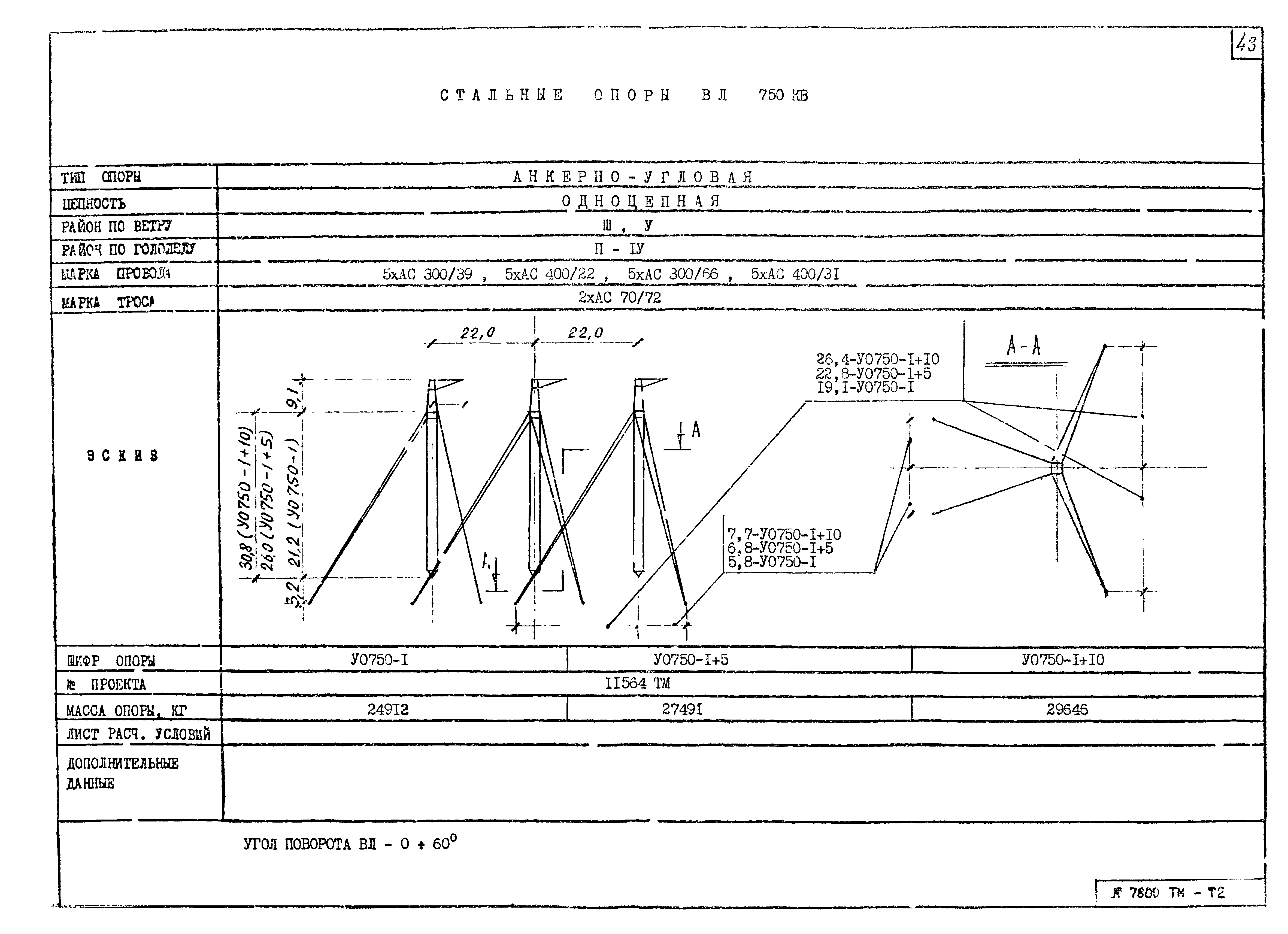

7800ТМ-Т2 Опоры УО750-1(+5,0;+10,0)
7800ТМ-Т2 Опоры 1,2ПБ220-1(ИСП.:ОСН.,01,02),1ПБ220-2(ИСП.:ОСН.,01)

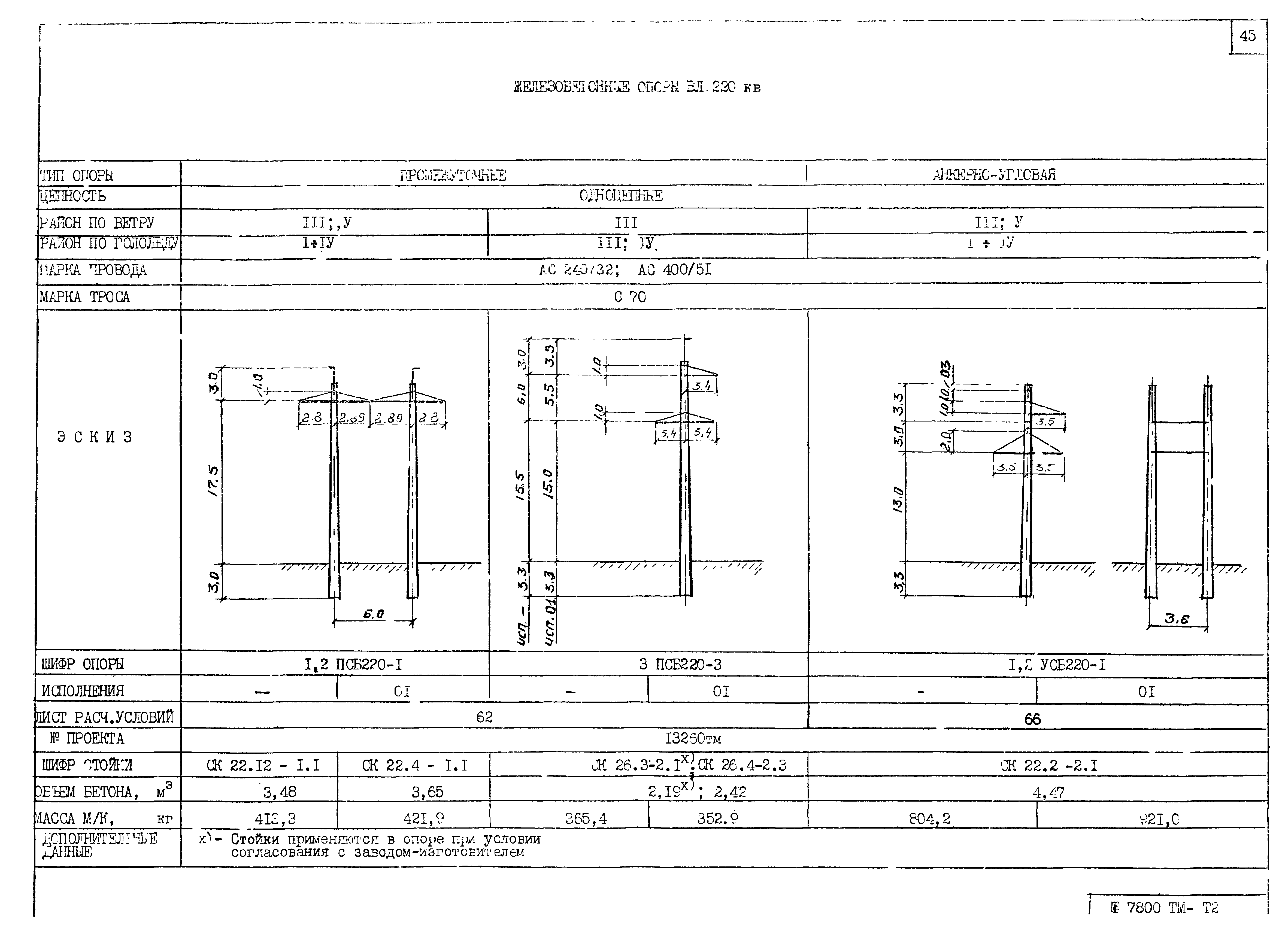

7800ТМ-Т2 Опоры 1,2ПСБ220-1(ИСП.:ОСН.,01),3ПСБ220-3(ИСП.:ОСН.,01),1,2УСБ220-1(ИСП.:ОСН.,01)
7800ТМ-Т2 Опоры 1,2УСБ220-1(ИСП.:02,03),1,2УБ220-1(ИСП.:ОСН.,01,02,03)
7800ТМ-Т2 Опоры 1,2УБ220-3,1,2УБ220-5(ИСП.:ОСН.,01-10),1,2УБ220-7(ИСП.:ОСН.,01-05)
7800ТМ-Т2 Опоры 1ПБ330-1,1,2УБ330-1(ИСП.:ОСН.,01)

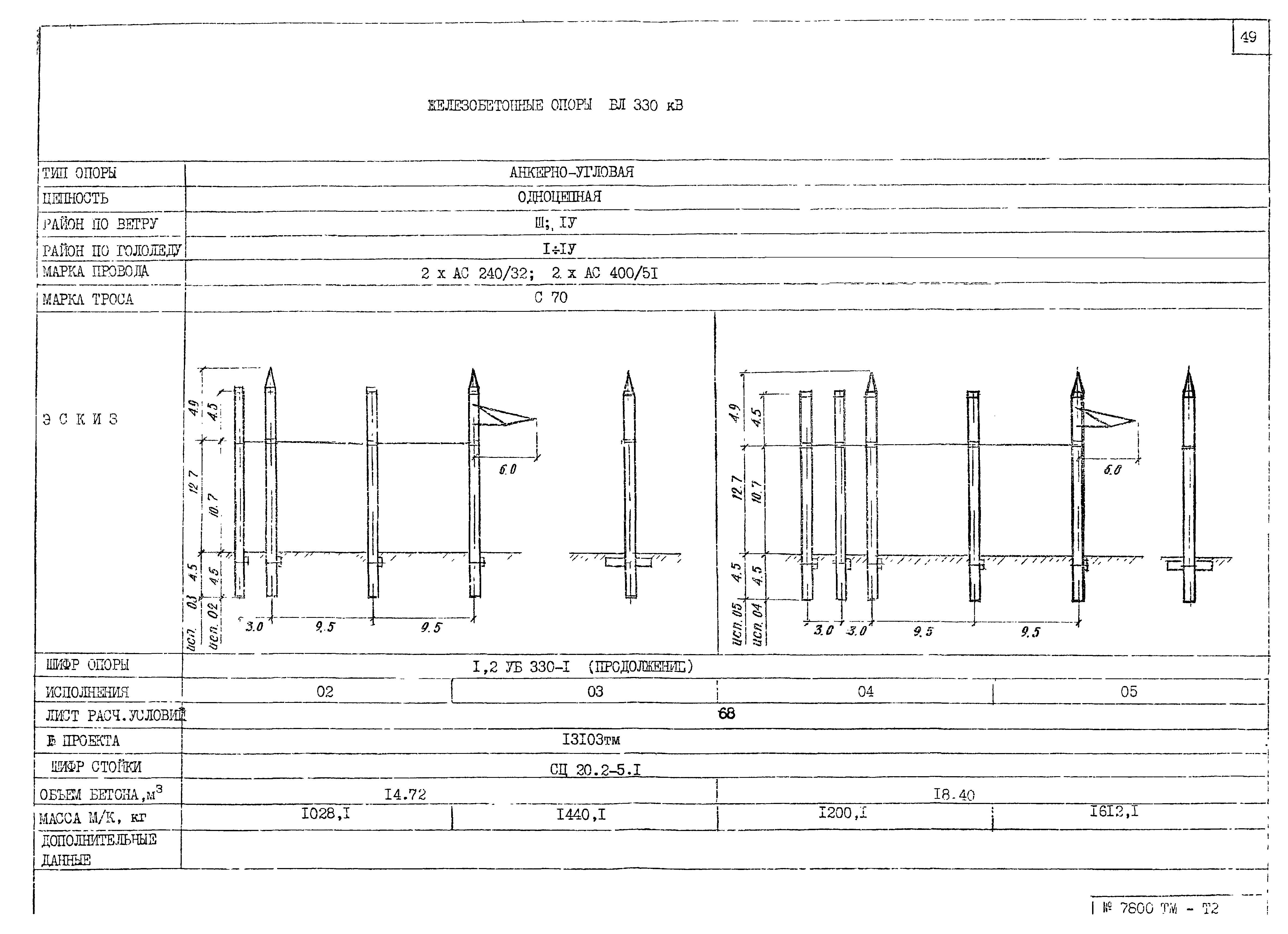

7800ТМ-Т2 Опоры 1,2УБ330-1(ИСП.:02-05)
7800ТМ-Т2 Опоры 1,2УБ330-1(ИСП.:06-08),1,2УБ330-3(ИСП.:ОСН.,01-03)

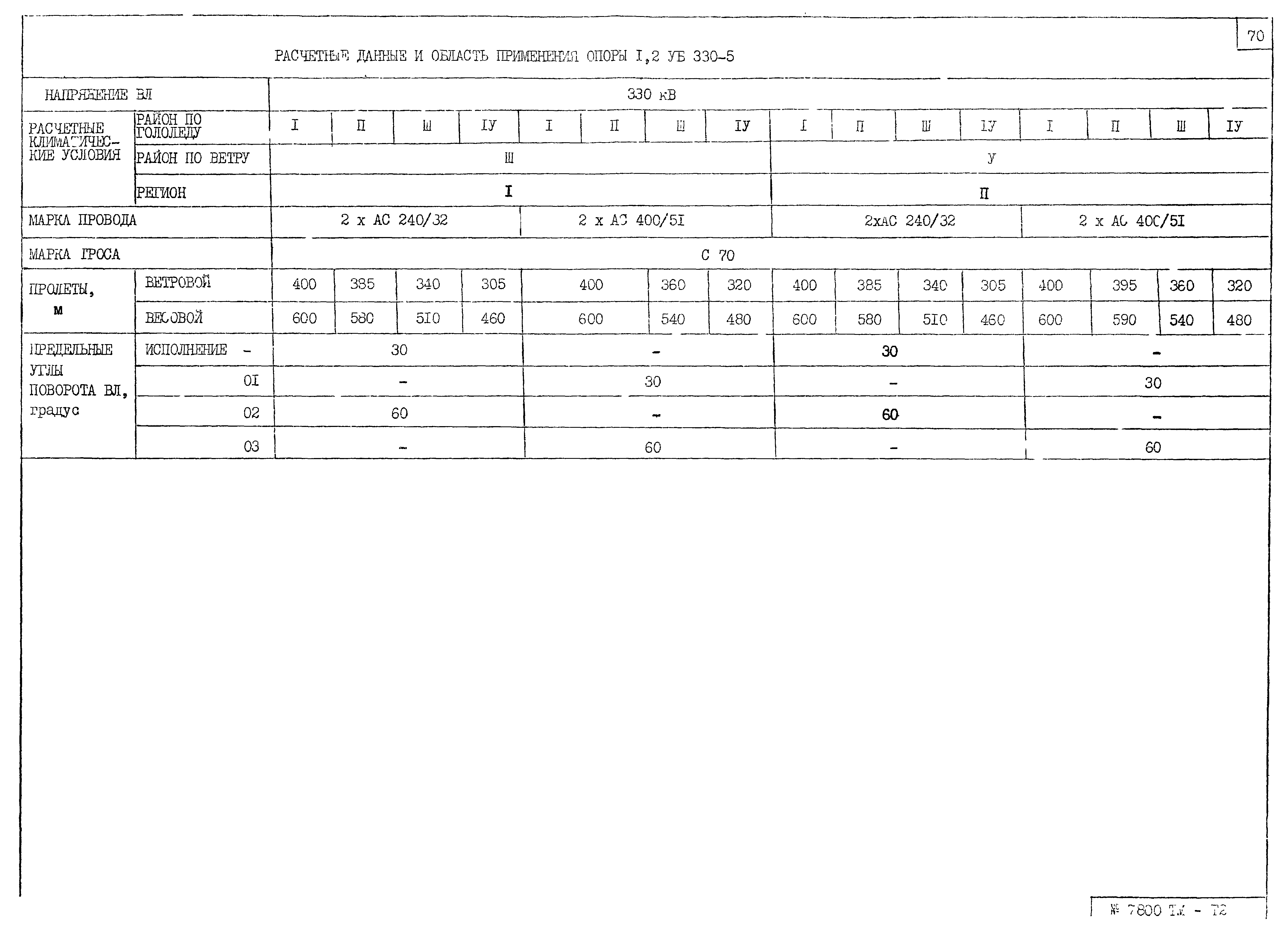

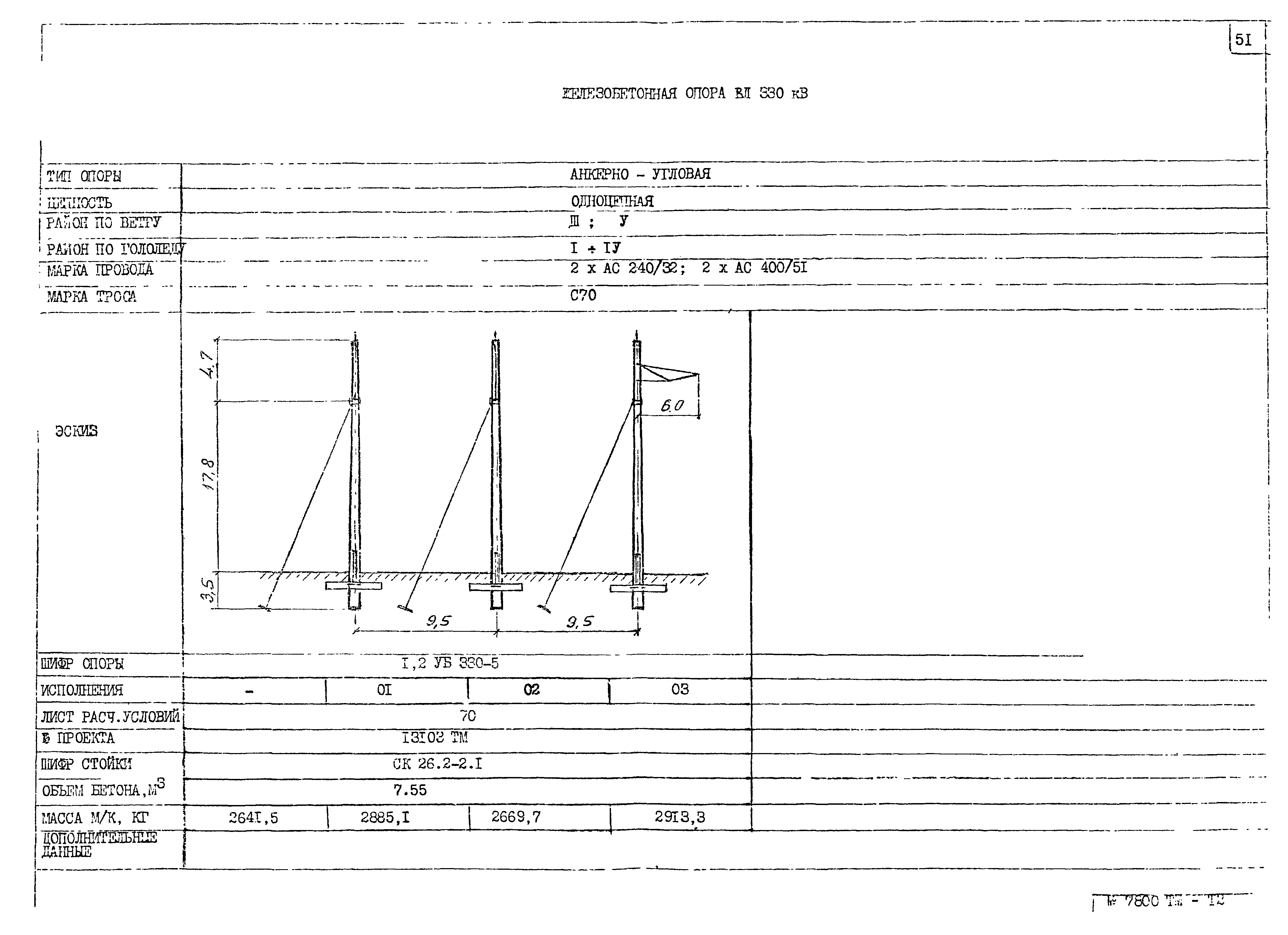

7800ТМ-Т2 Опоры 1,2УБ330-5(ИСП.:ОСН.,01-03)

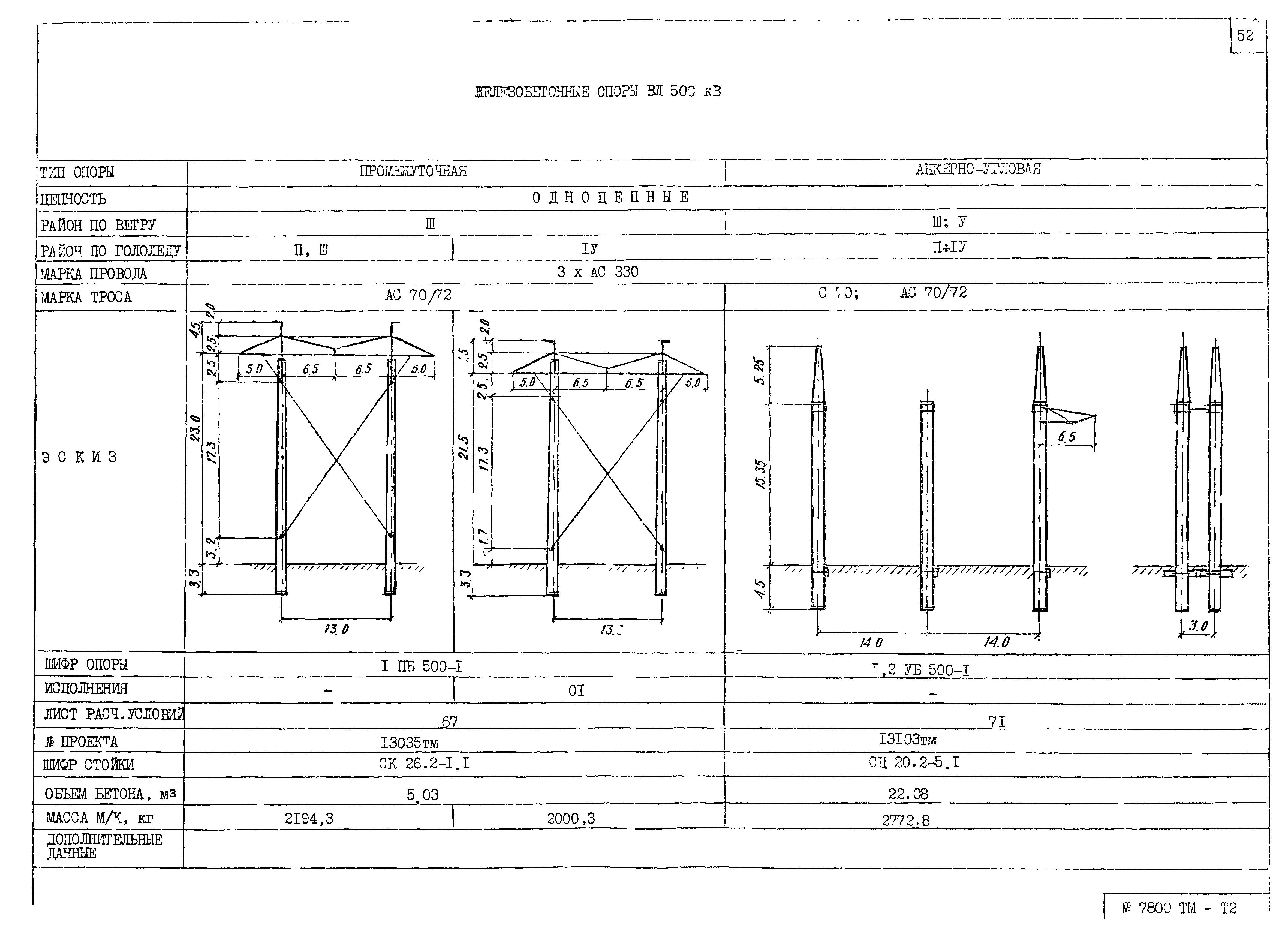

7800ТМ-Т2 Опоры 1ПБ500-1(ИСП.:ОСН.,01),1,2УБ500-1
7800ТМ-Т2 Опоры 1,2УБ500-1(ИСП.:01,02)
7800ТМ-Т2 Опоры 1,2УБ500-2,1,2УБ300-5(ИСП.:ОСН.,01-03)

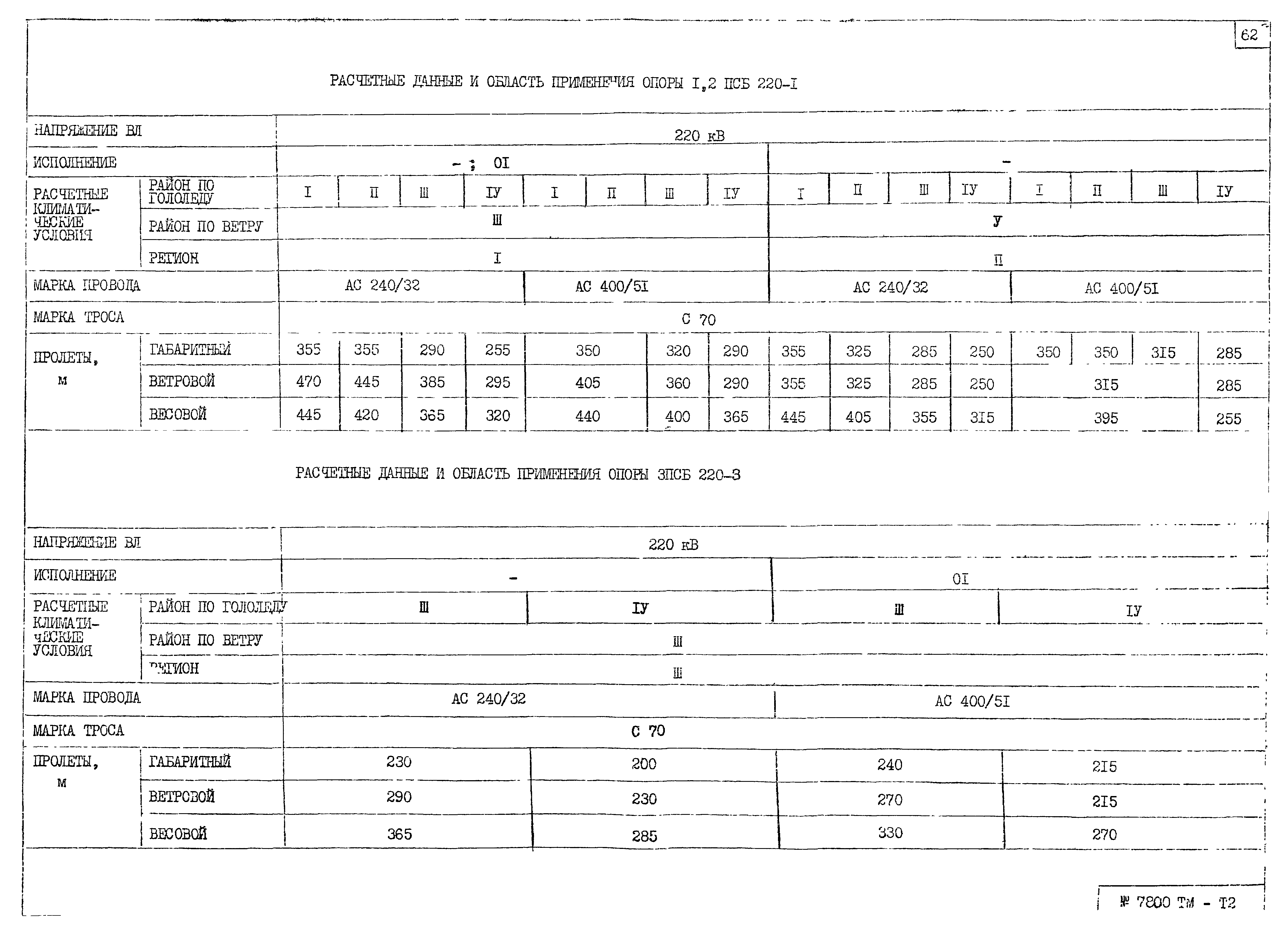

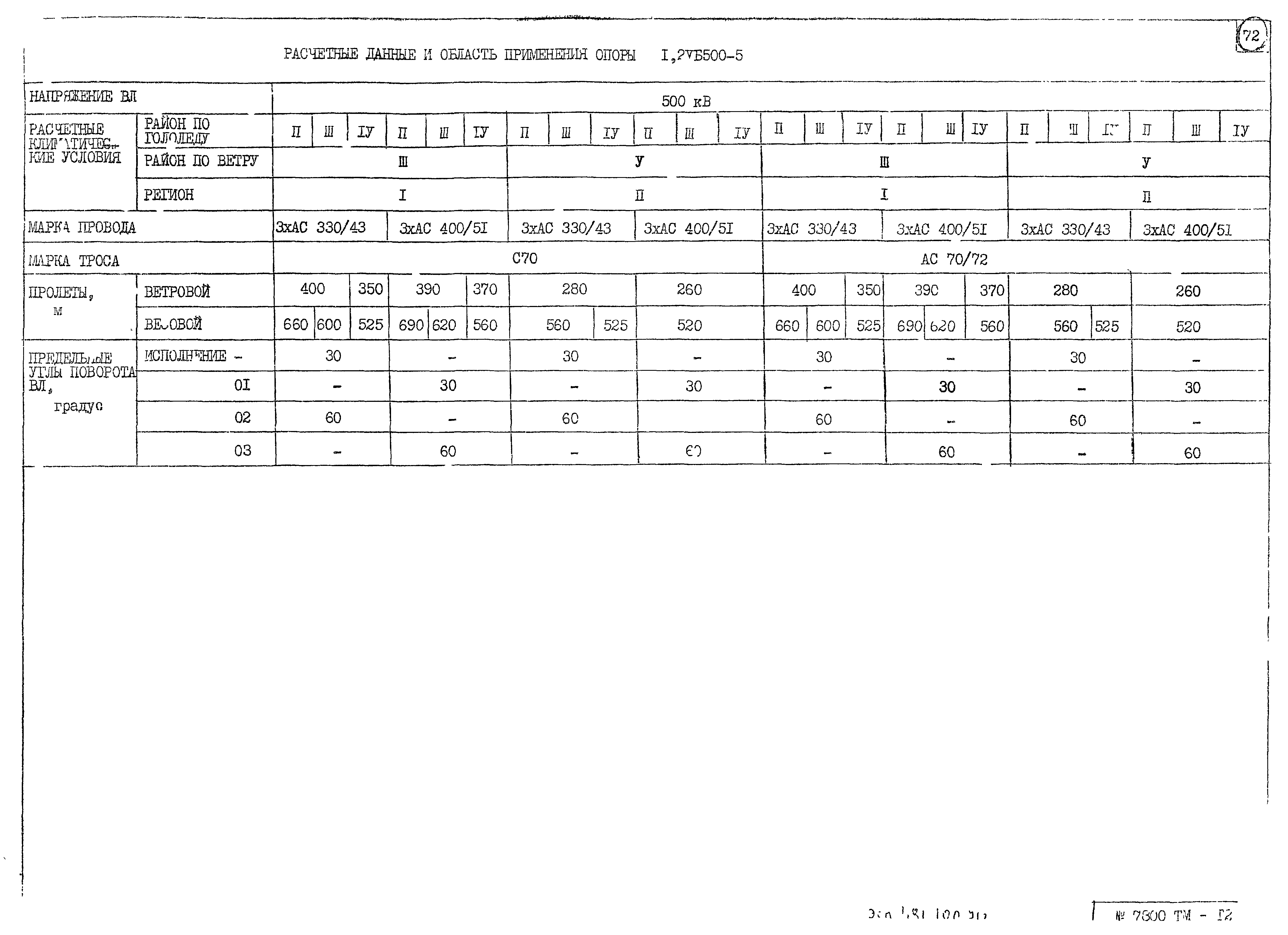

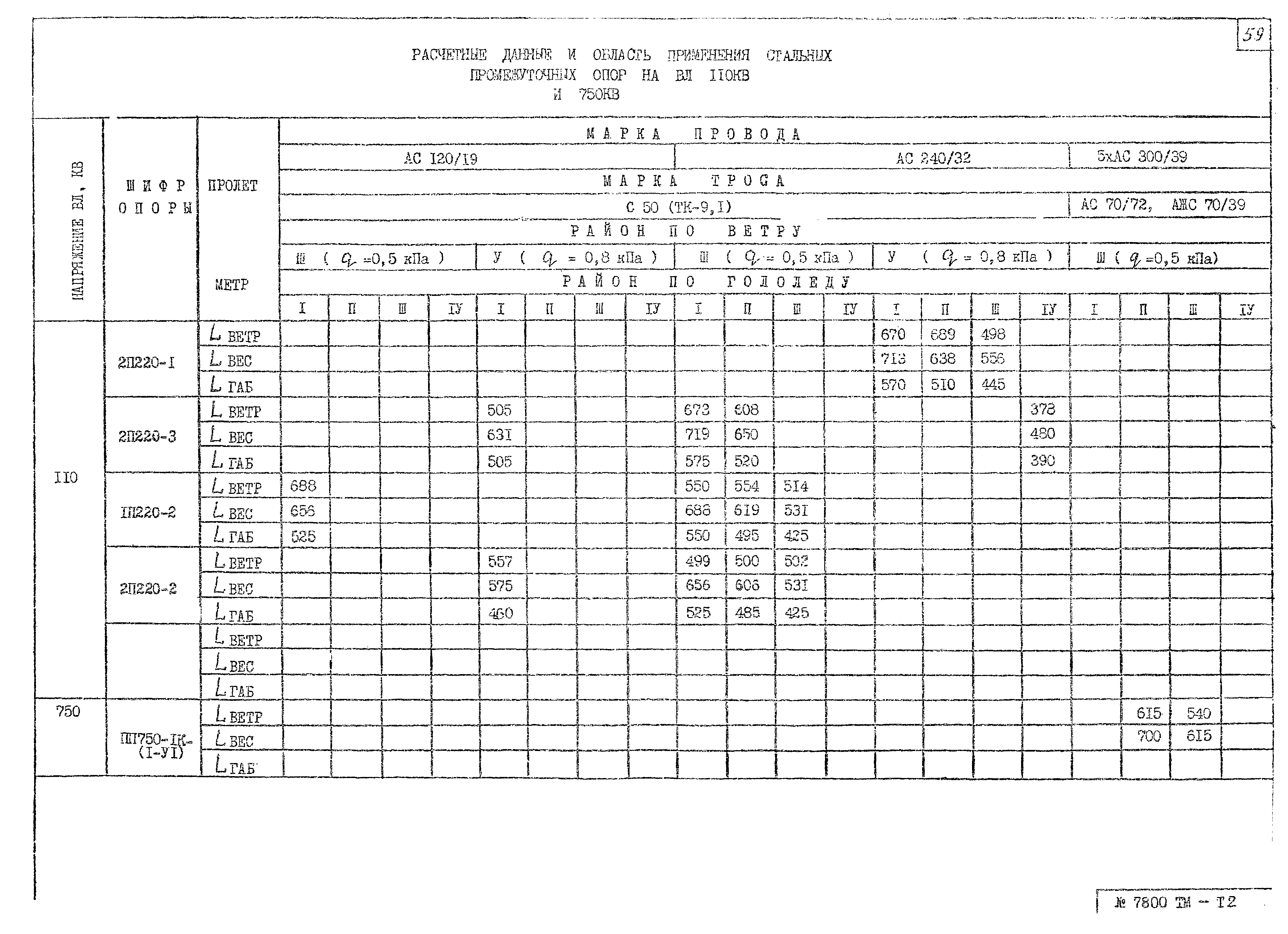

7800ТМ-Т2 Расчетные данные и область применения промежуточных стальных опор
7800ТМ-Т2 Выбор стальных опор ВЛ 220-330 кВ по заданным условиям
7800ТМ-Т2 Листы расчетных условий железобетонных опор
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:01.01.1991 Минэнерго СССР (USSR Minenergo )
