Скачать Серия 1.263-2 Выпуск 1. Фермы пролетами 18, 21 и 24 м из прокатных уголков

Дата актуализации: 01.01.2021

Серия 1.263-2

Выпуск 1. Фермы пролетами 18, 21 и 24 м из прокатных уголков

Обозначение: Серия 1.263-2
Обозначение англ: Series 1.263-2
Статус:не действует
Название рус.:Выпуск 1. Фермы пролетами 18, 21 и 24 м из прокатных уголков
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2021
Дата введения:01.11.1974
Дата окончания срока действия:01.01.1983

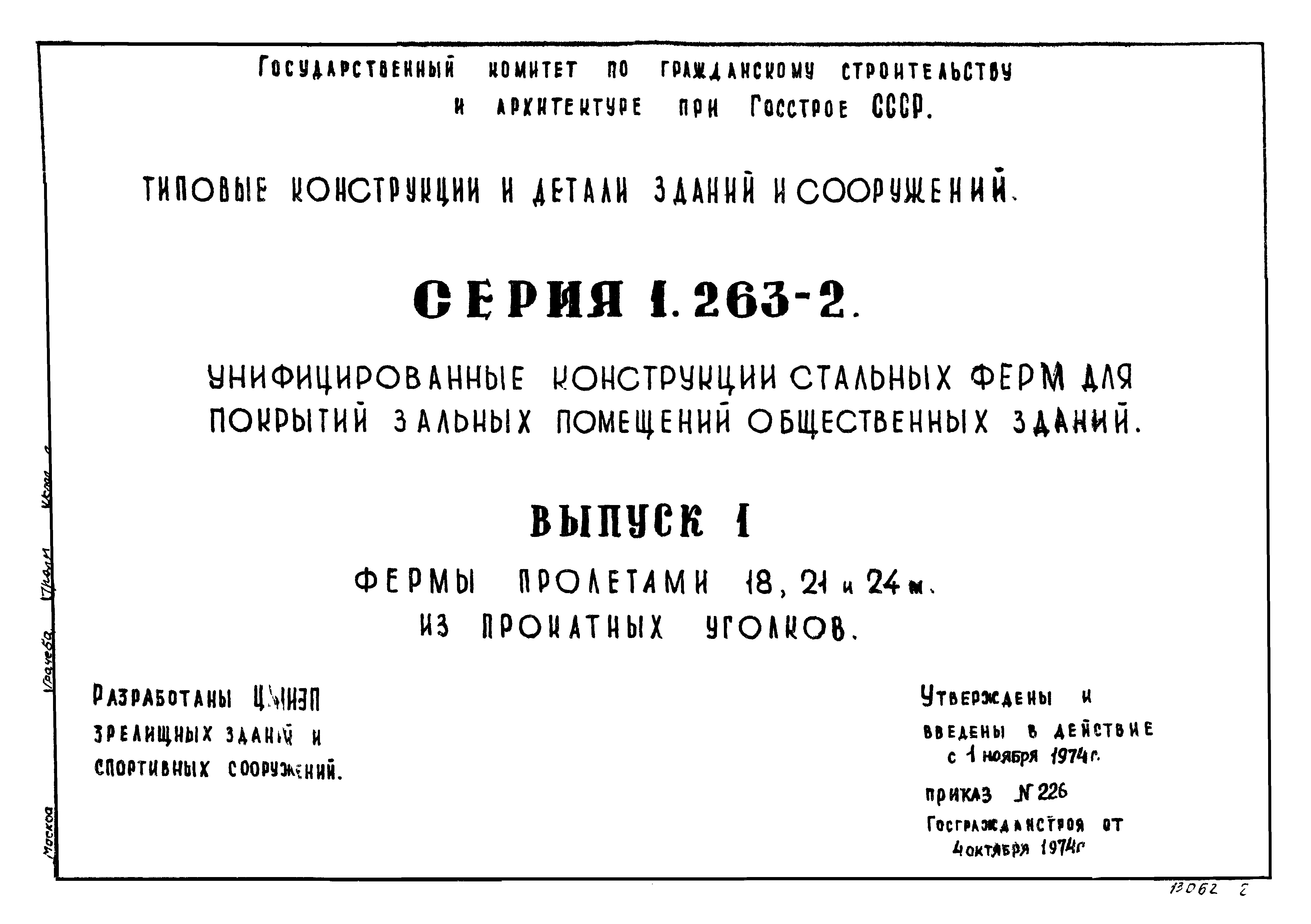

Оглавление:Титульный лист

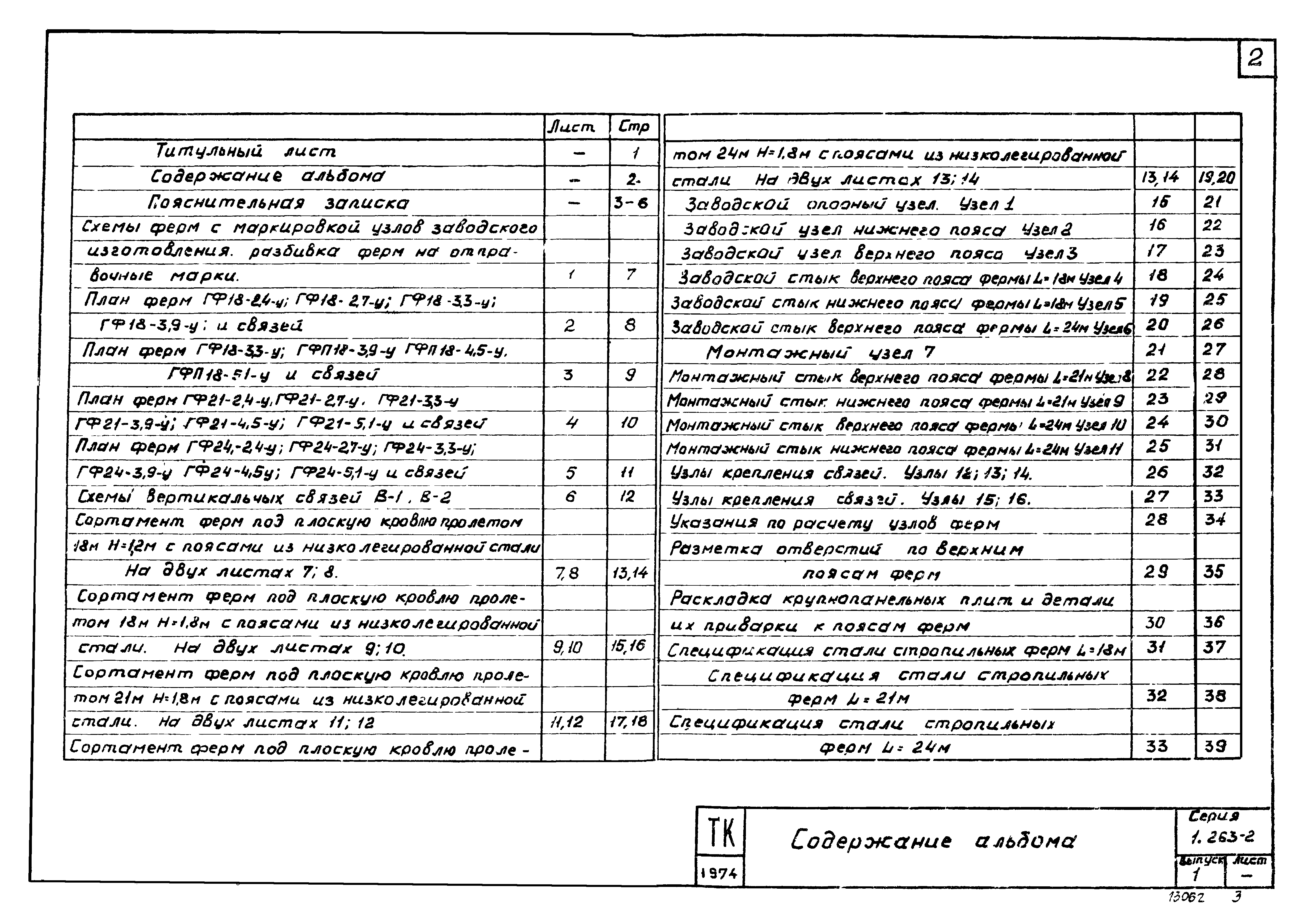

Содержание альбома

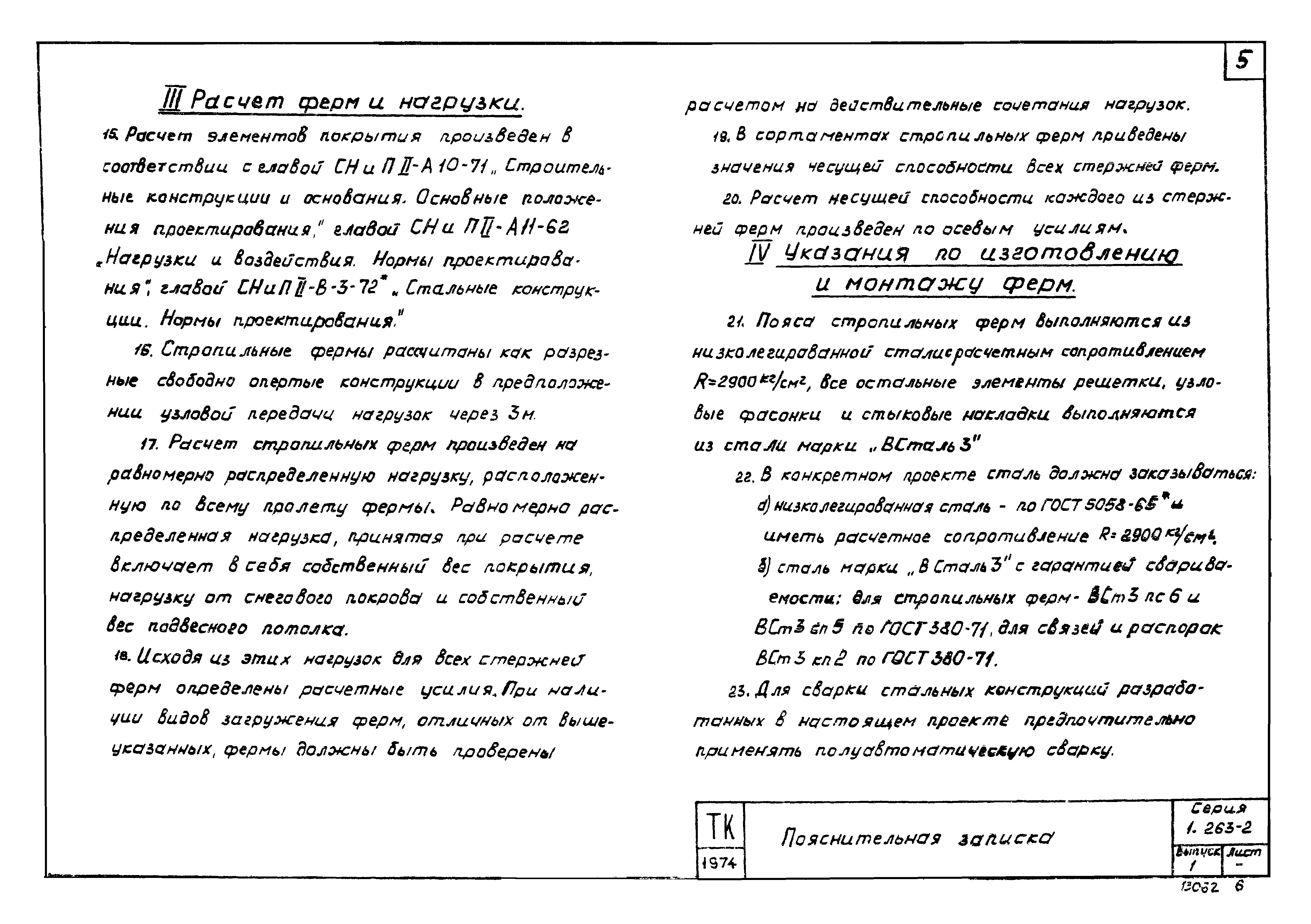

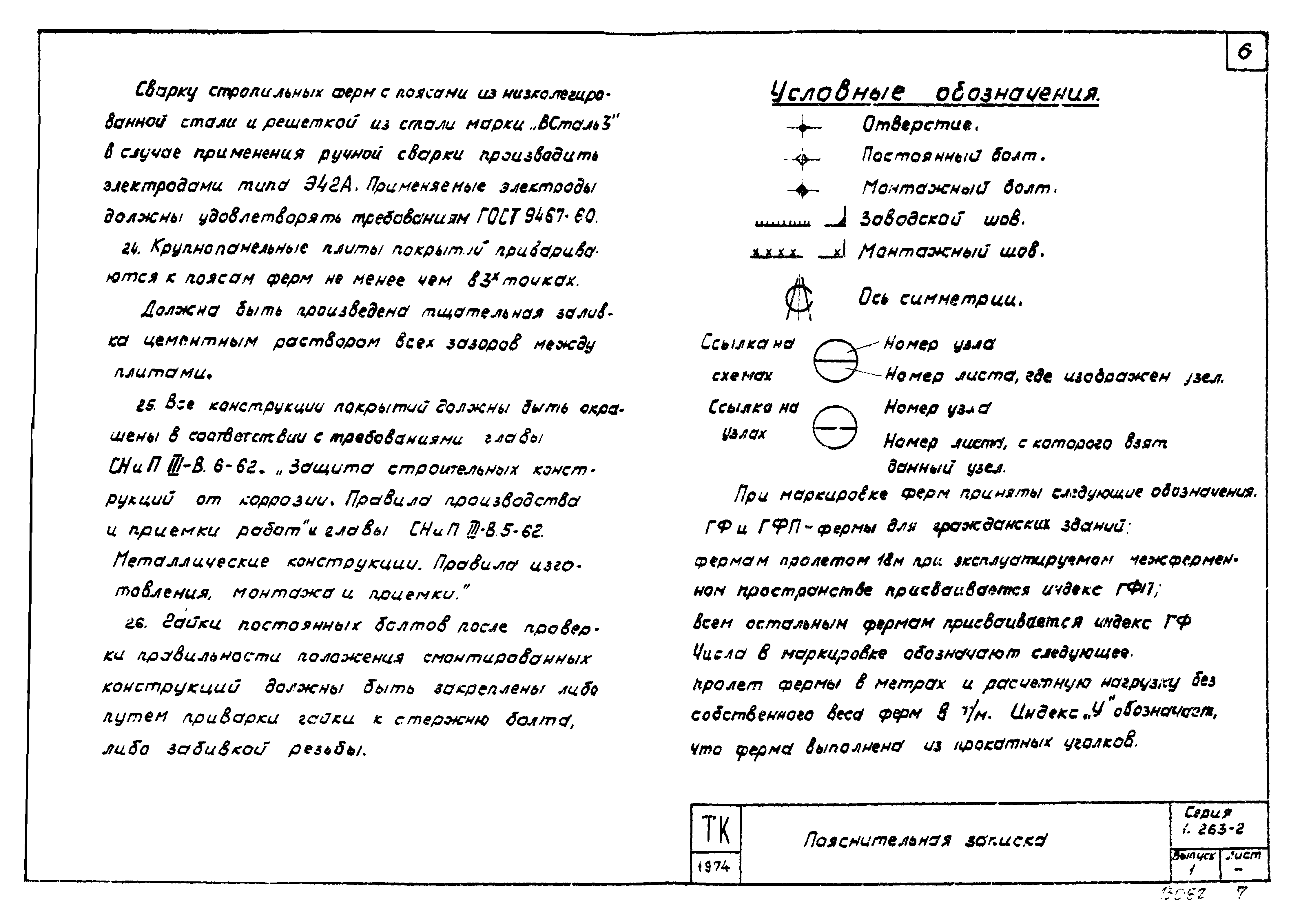

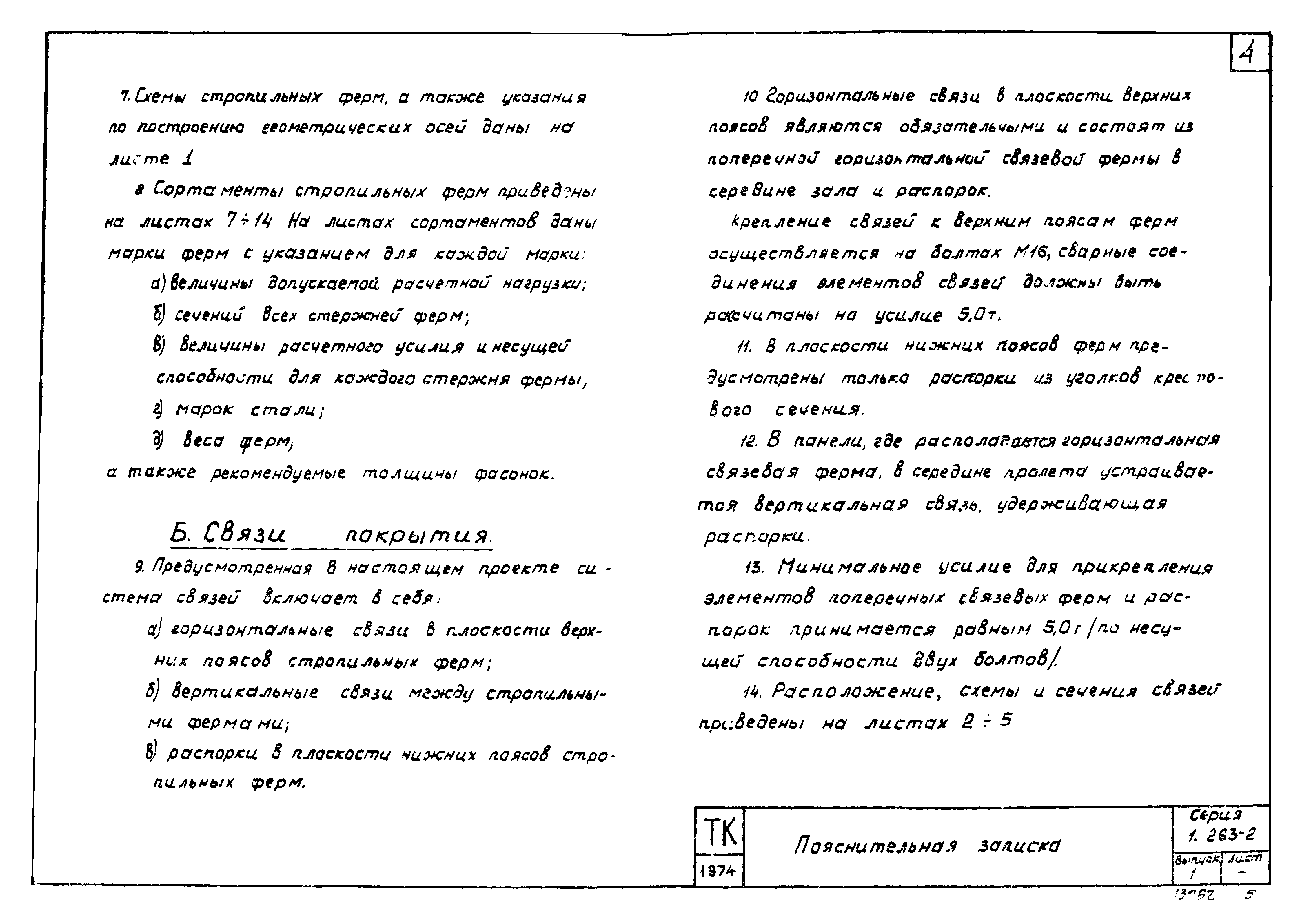

Пояснительная записка

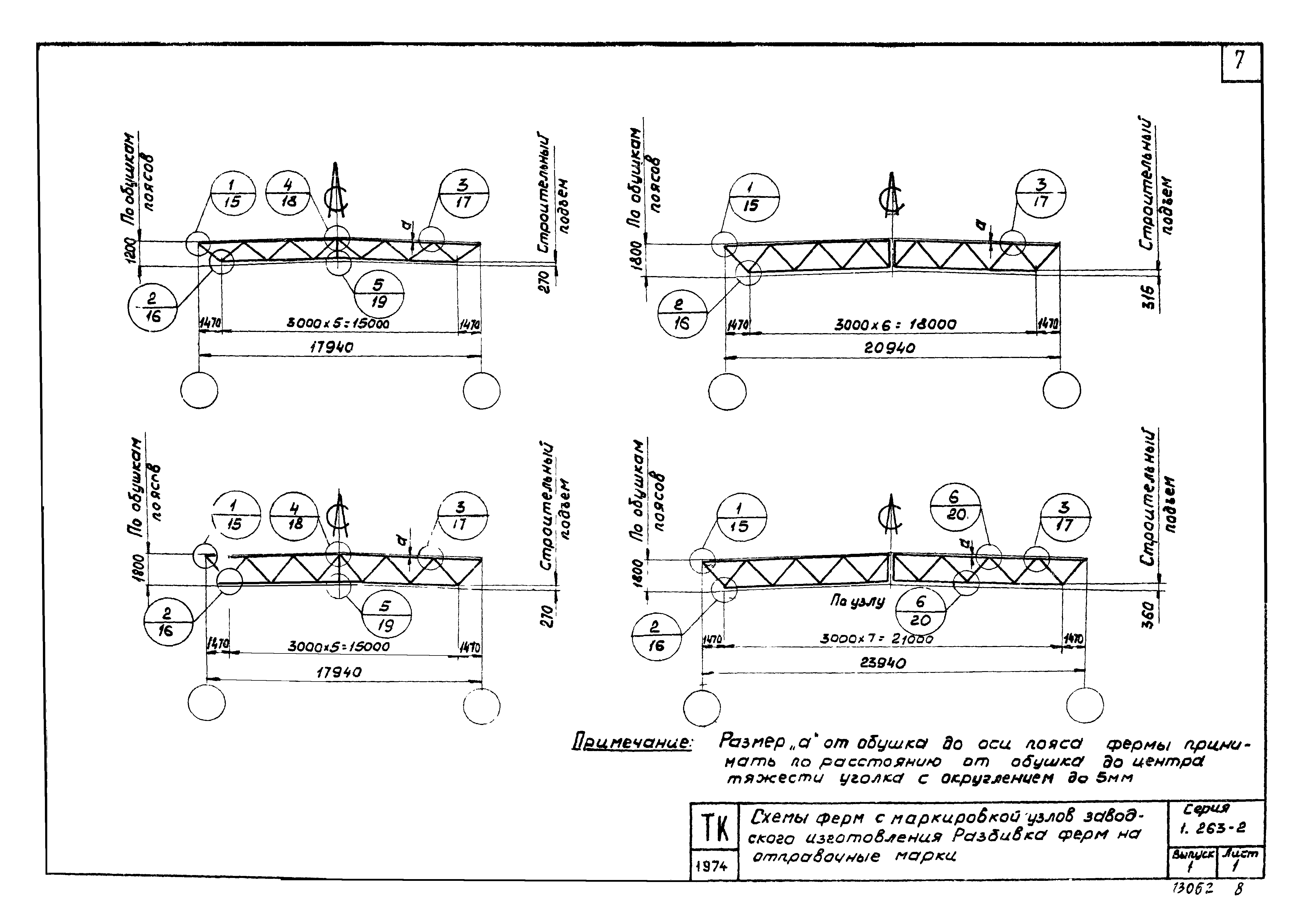

Схемы ферм с маркировкой узлов заводского изготовления. Разбивка ферм на отправочные марки
План ферм ГФ18-2,4-У;ГФ18-2,7-У;ГФ18-3,3-У;ГФ18-3,9-У и связей

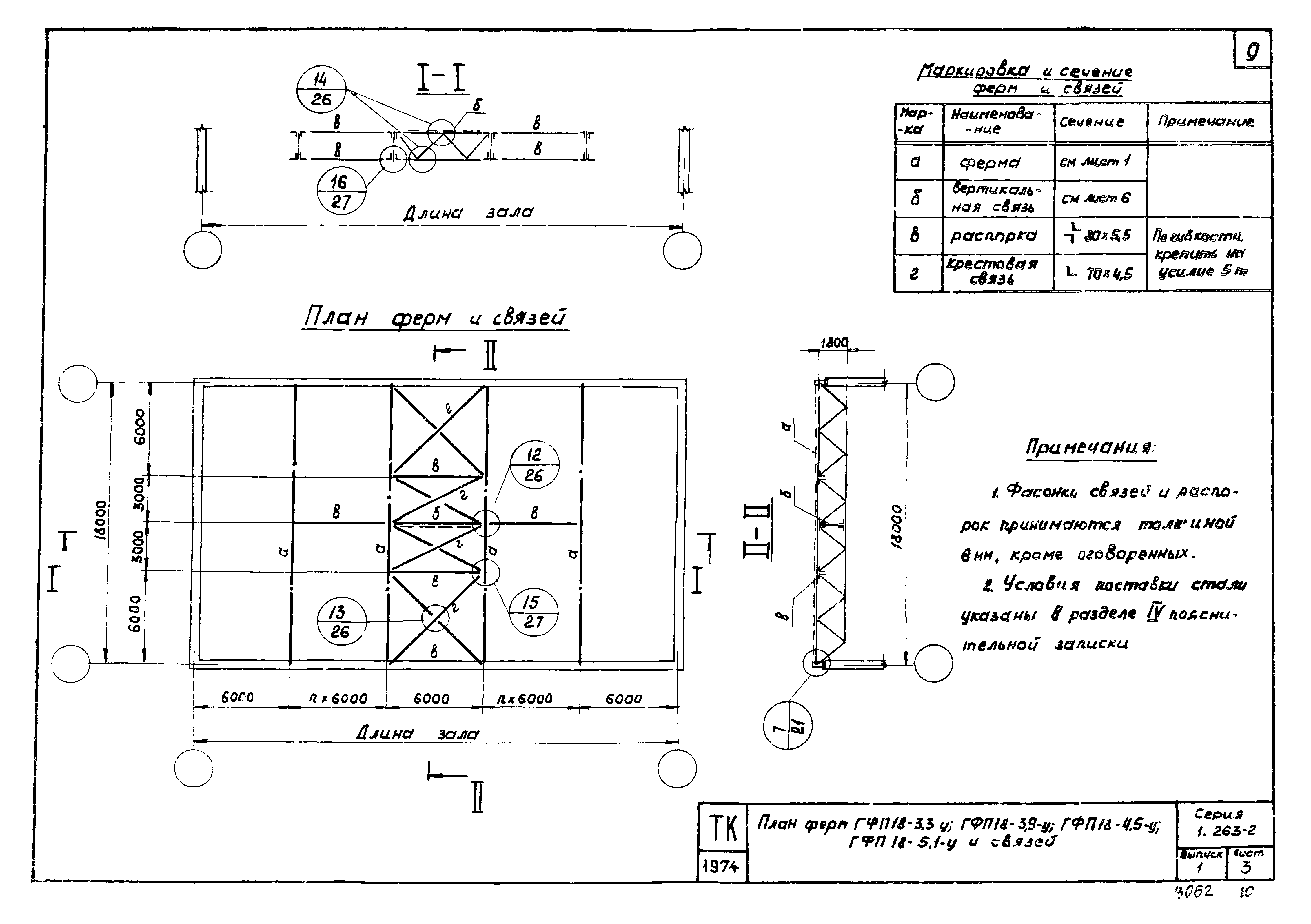

План ферм ГФ18-3,3-У;ГФ18-3,9-У;ГФ18-4,5-У;ГФ18-5,1-У и связей

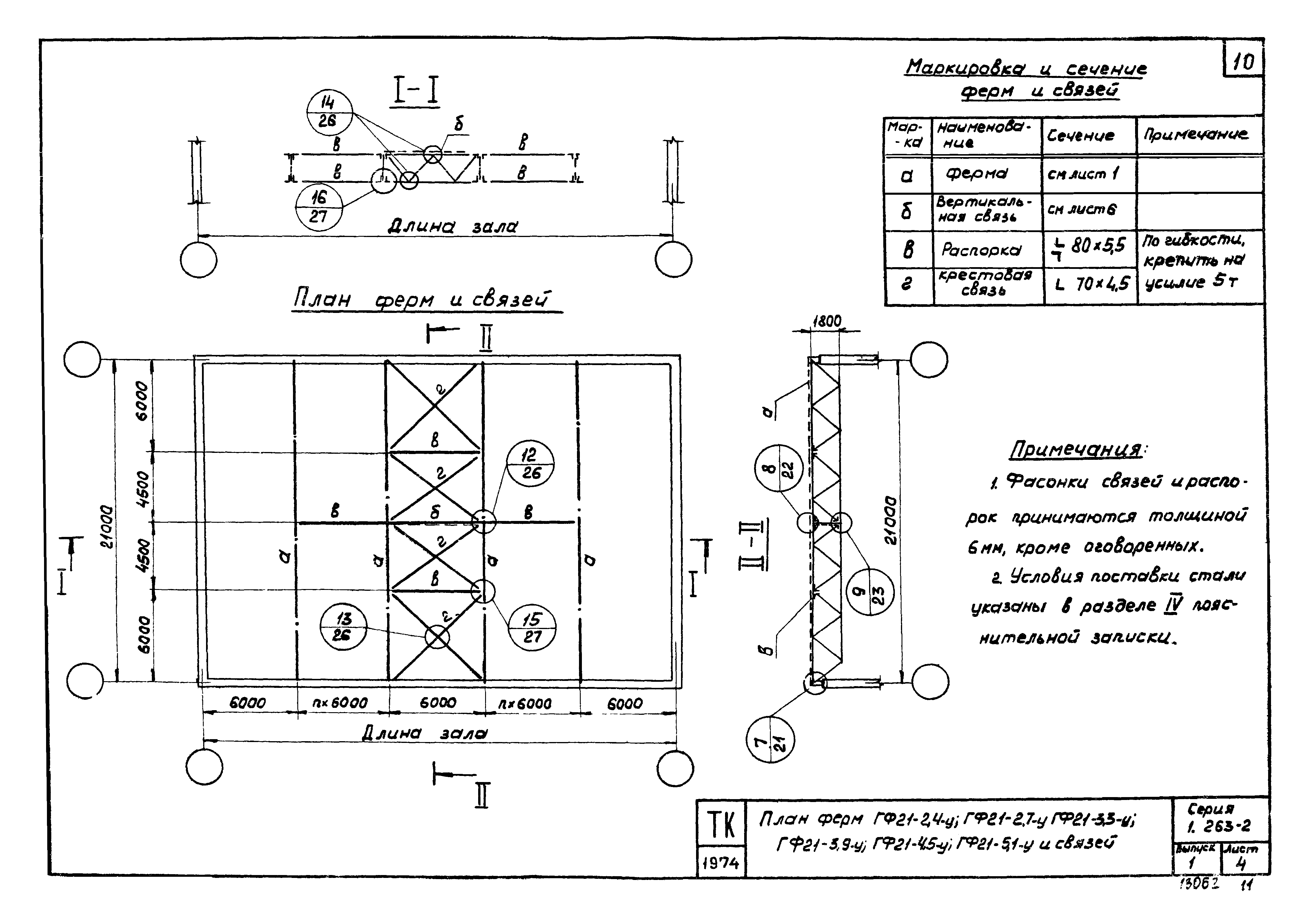

План ферм ГФ23-2,4-У;ГФ21-2,7-У;ГФ21-3,3-У;ГФ21-3,9-У;ГФ21-4,5-У;ГФ21-5,1-У и связей

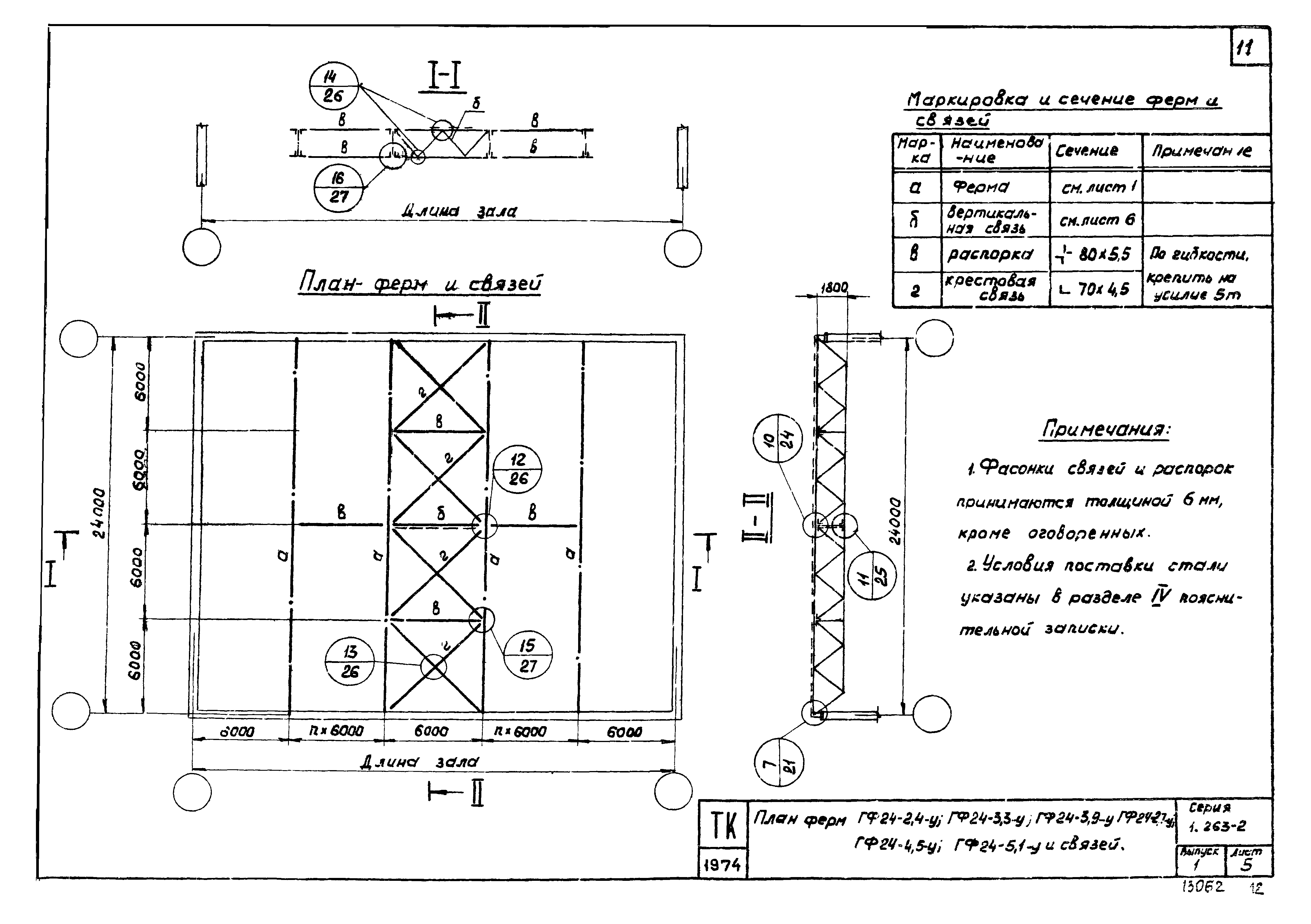

План ферм ГФ24-2,4-У;ГФ24-2,7-У;ГФ24-3,3-У;ГФ24-3,9-У;ГФ24-4,5-У;ГФ24-5,1-У и связей

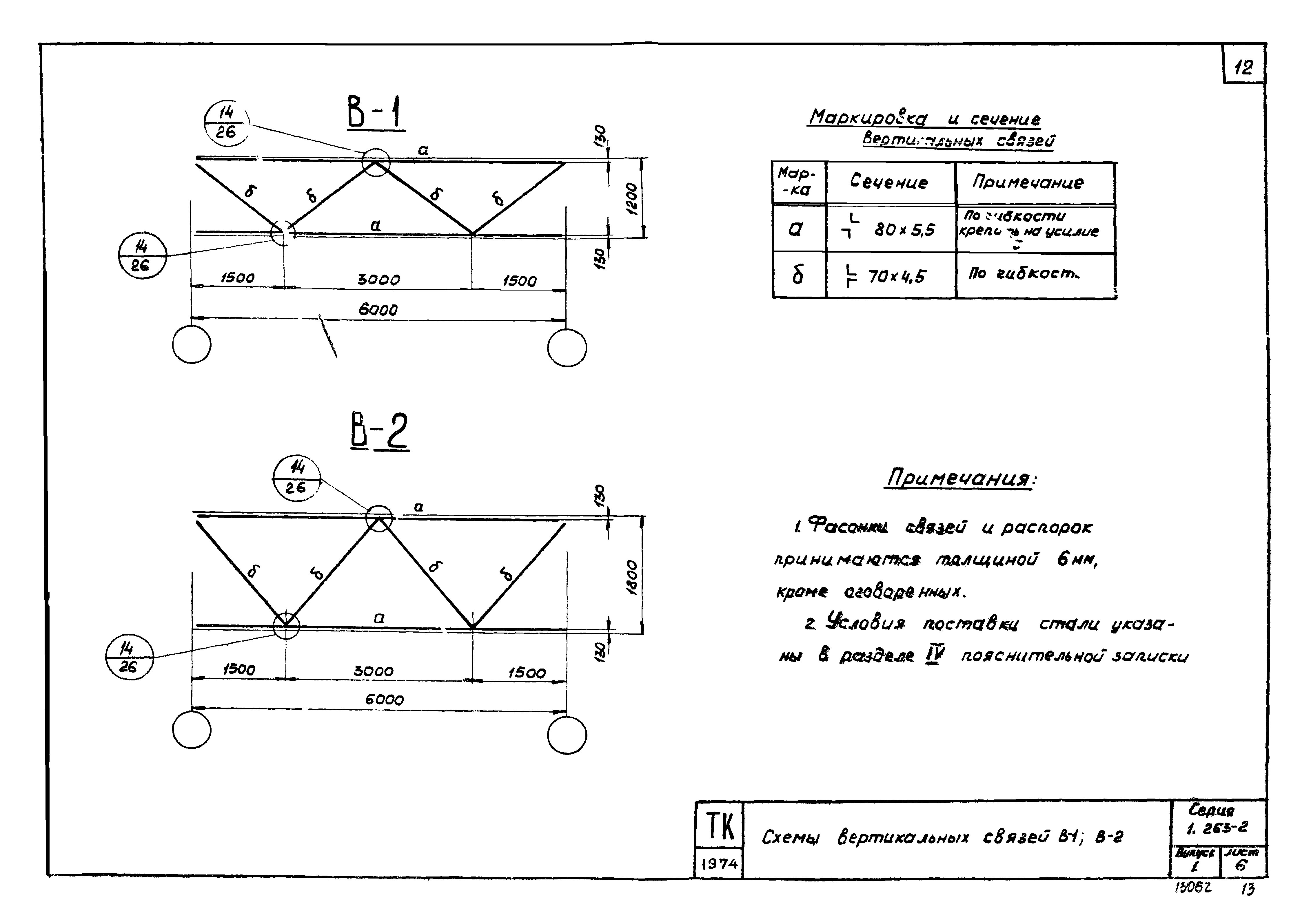

Схемы вертикальных связей В-1,В-2

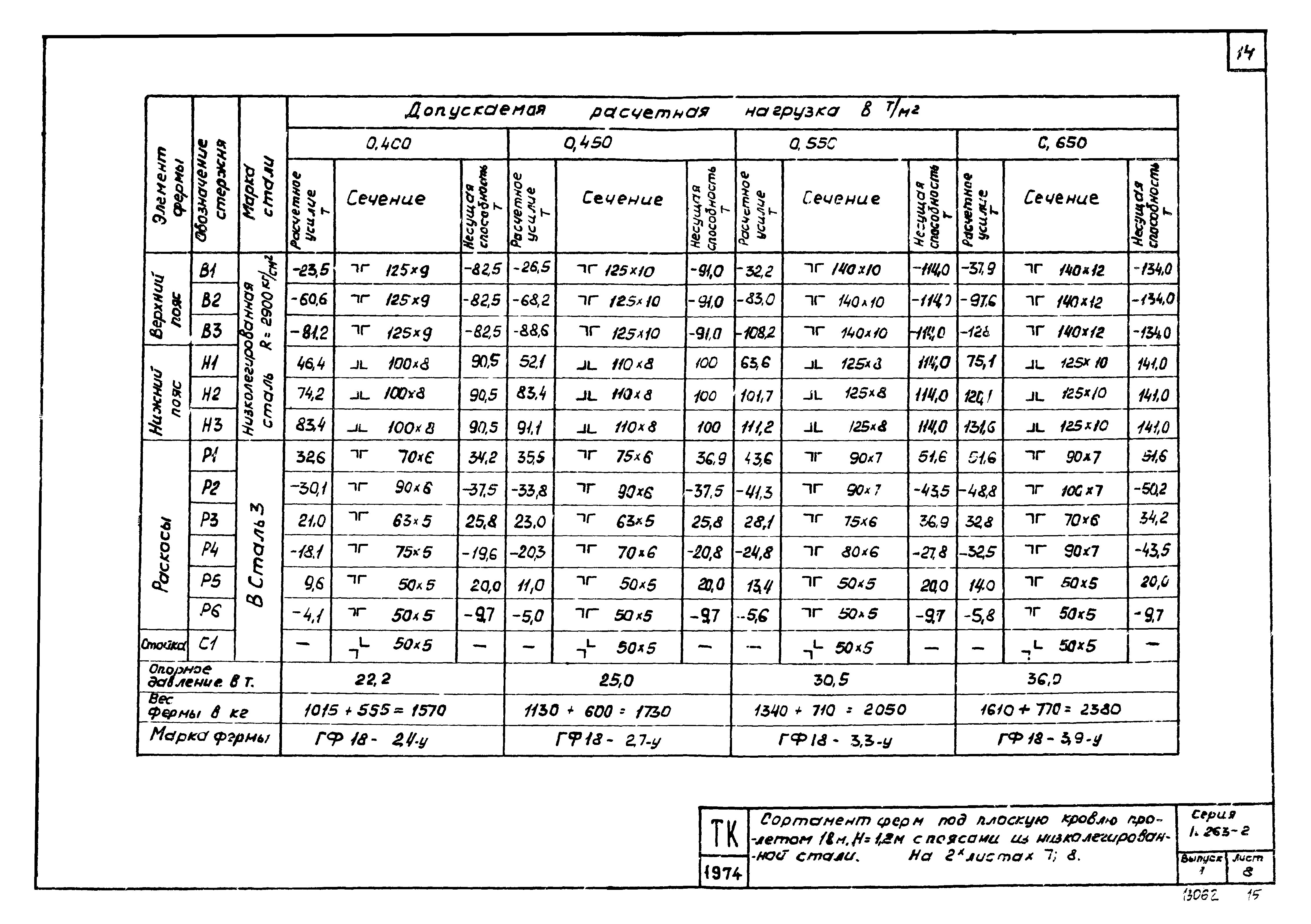

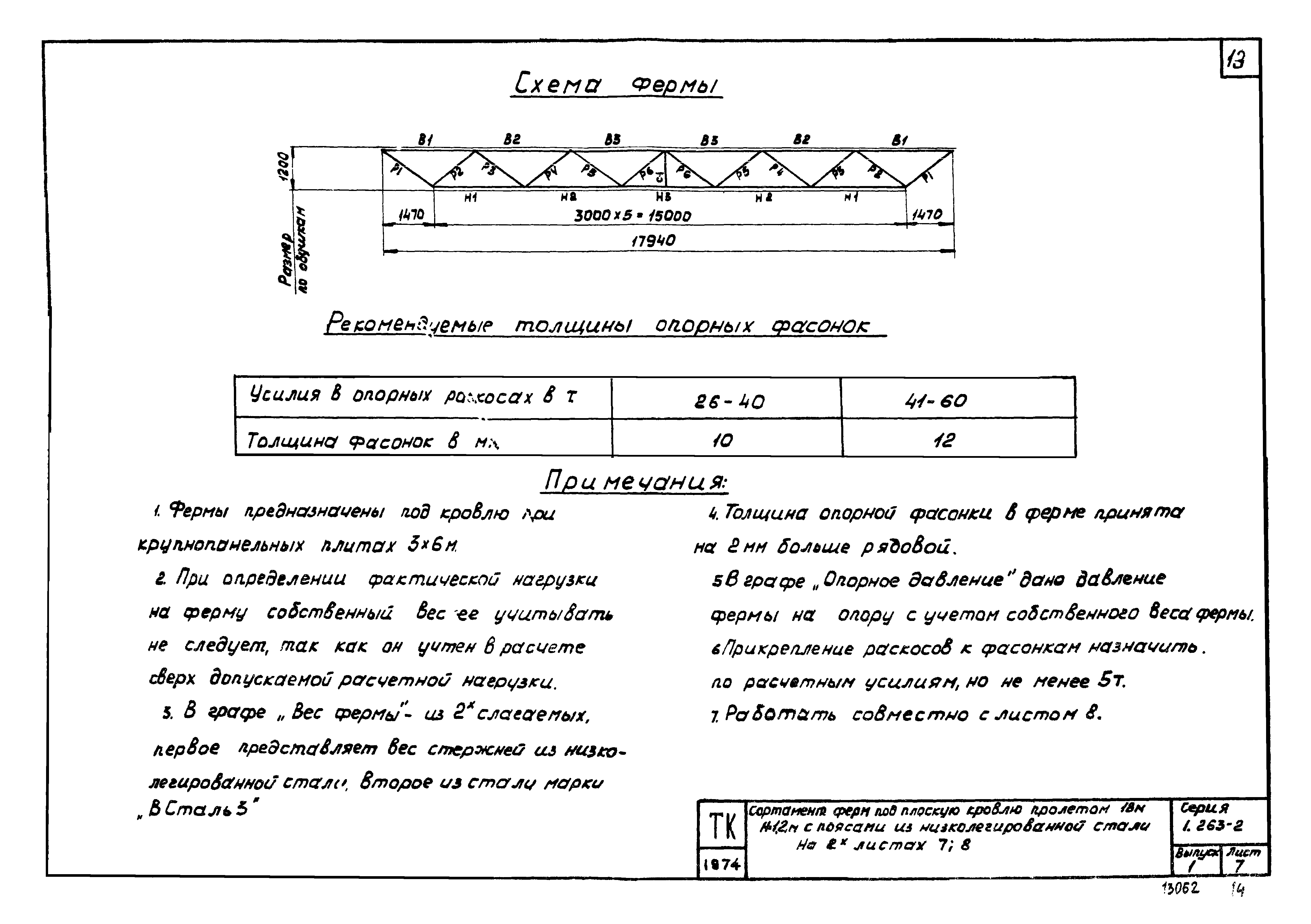

Сортамент ферм под плоскую кровлю пролетом 18 м Н=1,2 м с поясами из низколегированной стали на двух листах 7,8

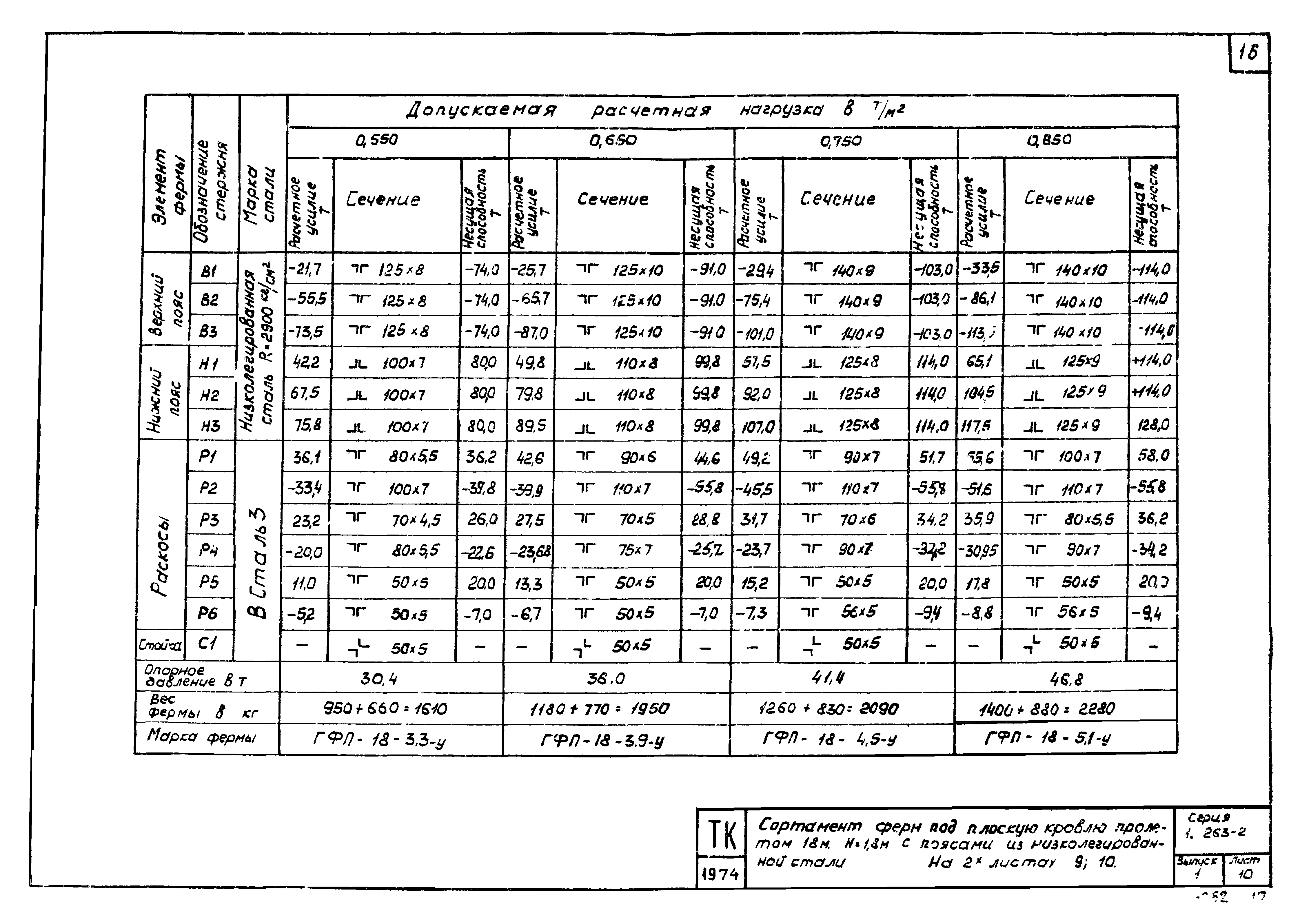

Сортамент ферм под плоскую кровлю пролетом 18 м Н=1,8 м с поясами из низколегированной стали на двух листах 9,10

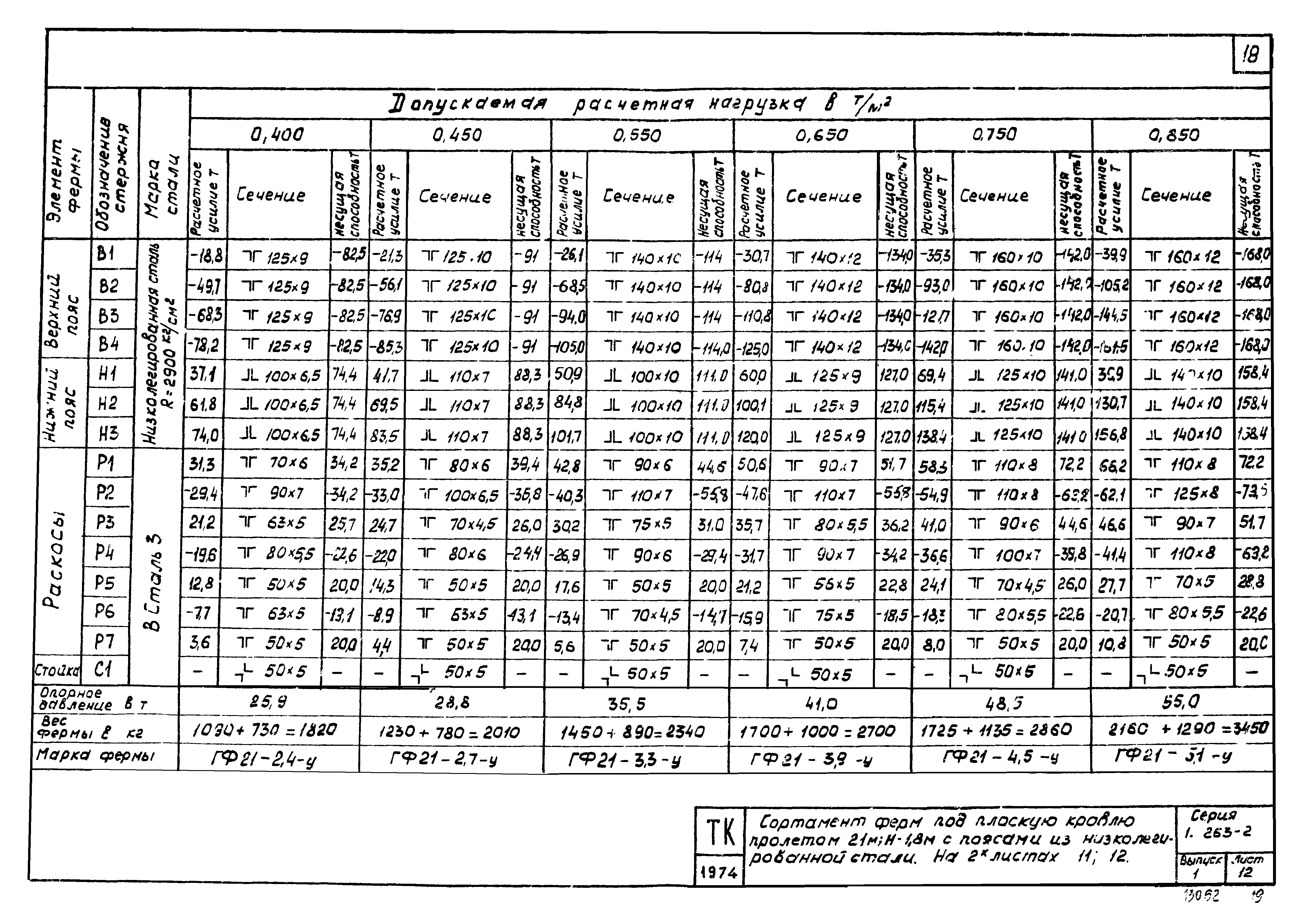

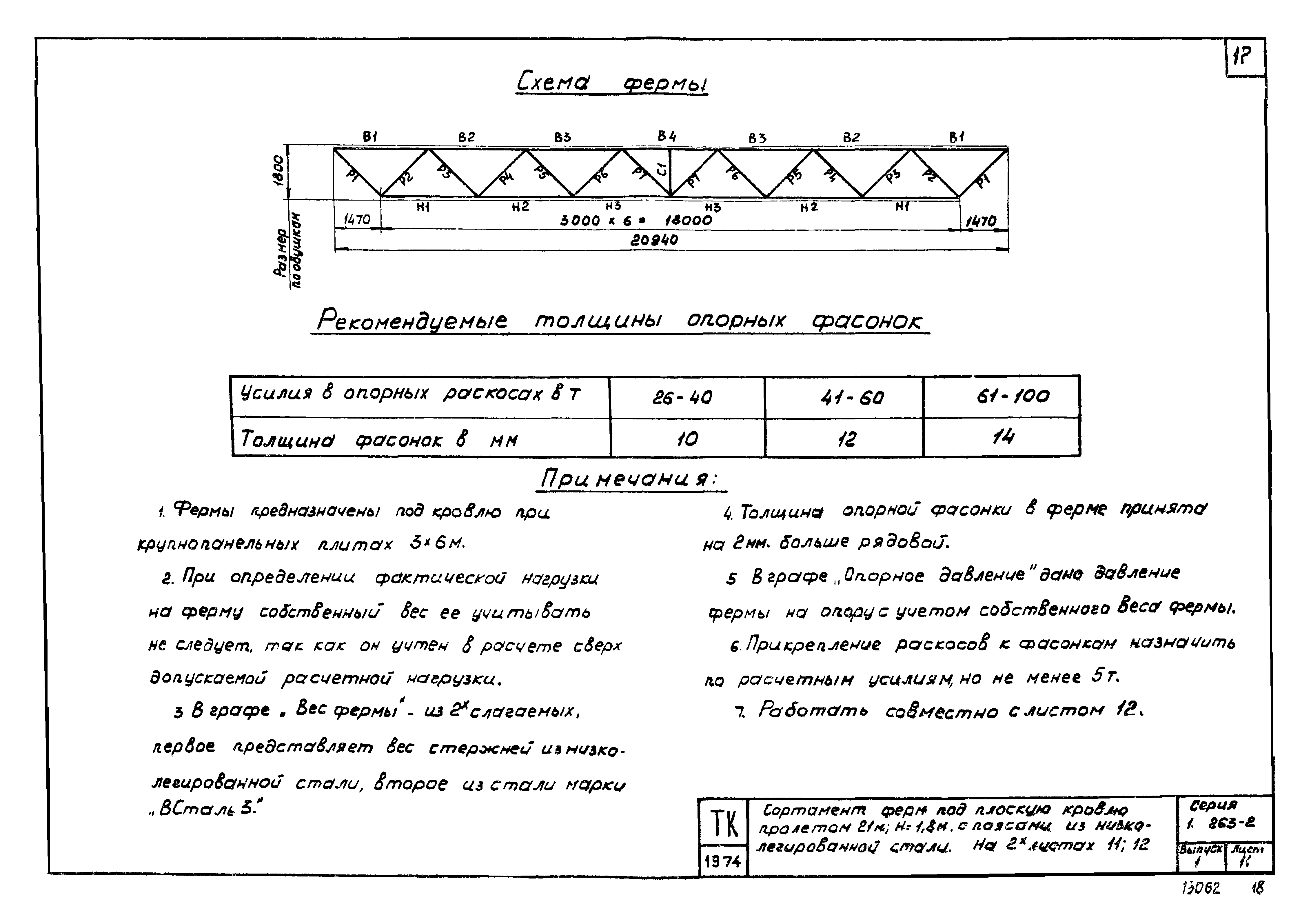

Сортамент ферм под плоскую кровлю пролетом 21 м Н=1,8 м с поясами из низколегированной стали на двух листах 11,12
Сортамент ферм под плоскую кровлю пролетом 24 м Н=1,8 м с поясами из низколегированной стали на двух листах 13,14

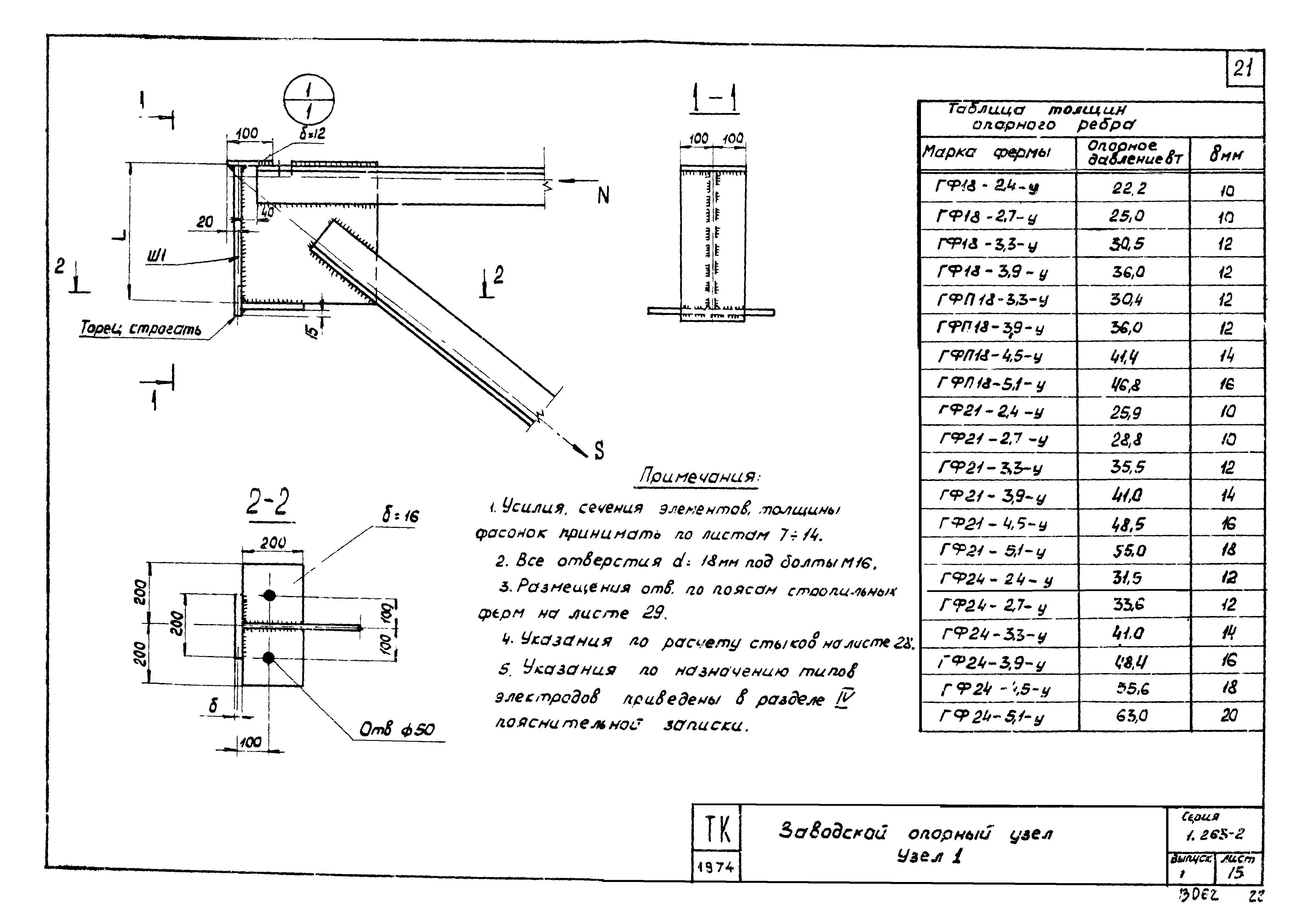

Заводской опорный узел. Узел 1

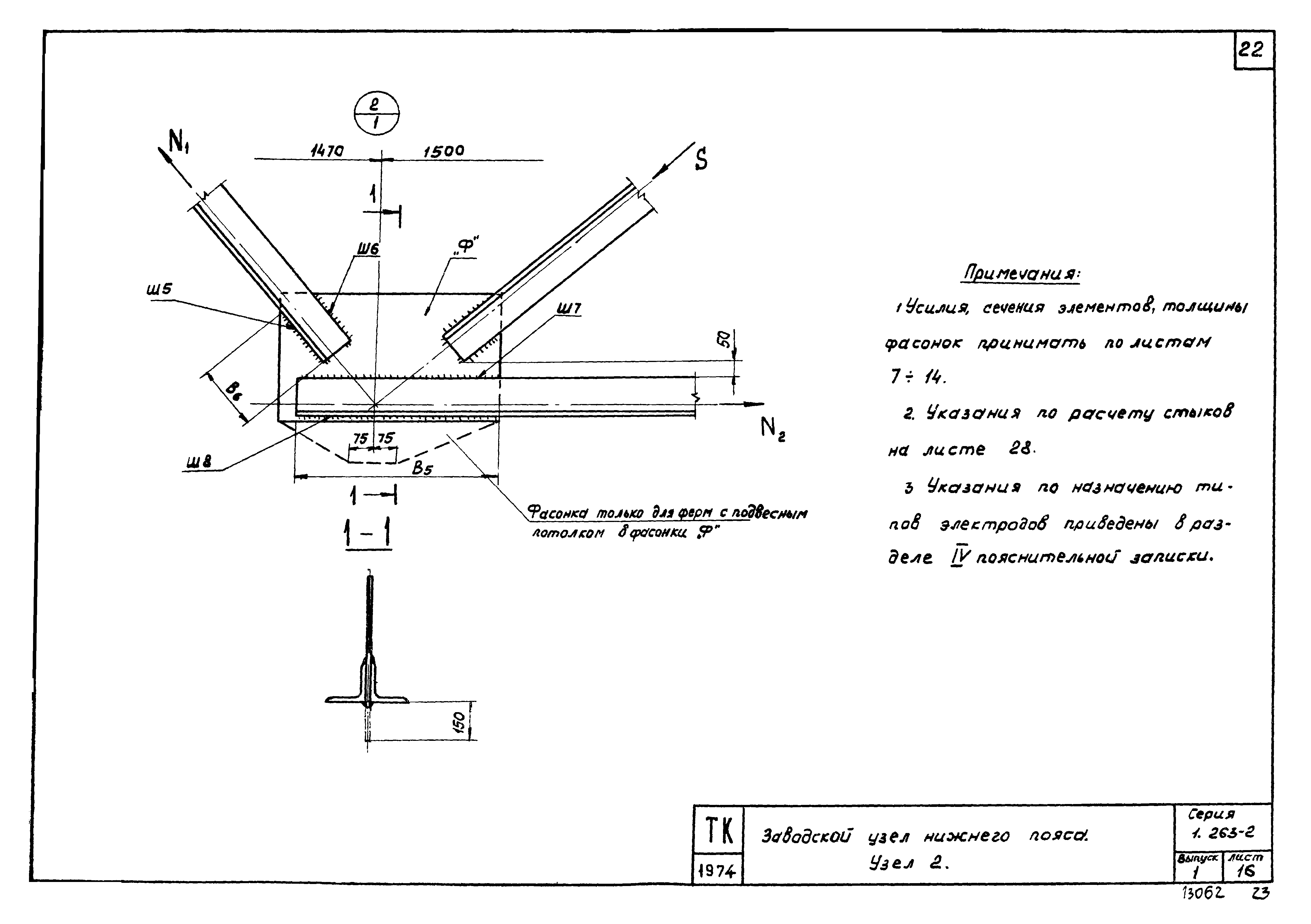

Заводской узел нижнего пояса. Узел 2
Заводской узел верхнего пояса. Узел 3
Заводской стык верхнего пояса фермы L=18 м. Узел 4

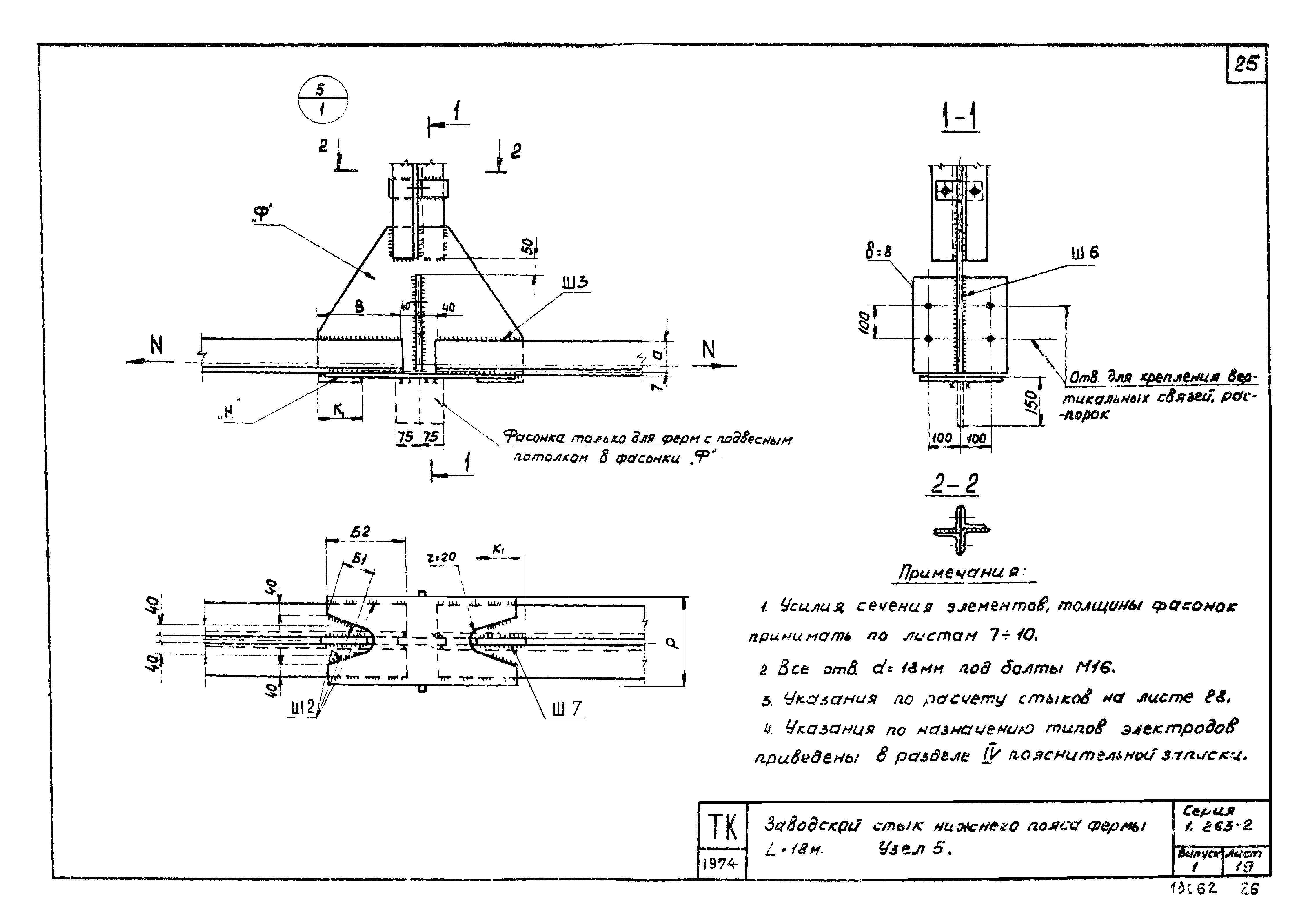

Заводской стык нижнего пояса фермы L=18 м. Узел 5
Заводской стык верхнего пояса фермы L=24 м. Узел 6
Монтажный узел 7
Монтажный стык верхнего пояса фермы L=21 м. Узел 8

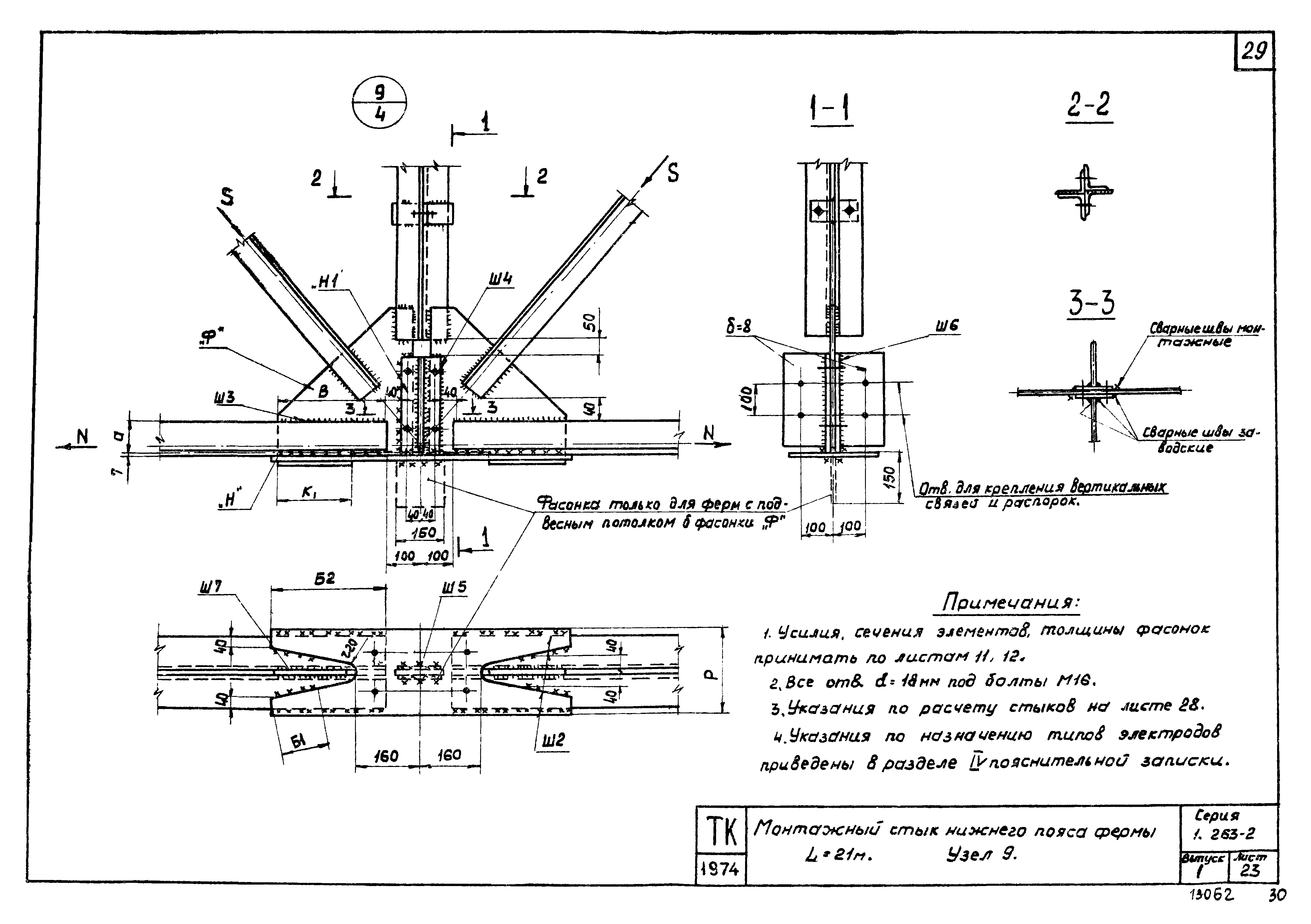

Монтажный стык верхнего пояса фермы L=21 м. Узел 9
Монтажный стык верхнего пояса фермы L=24 м. Узел 10

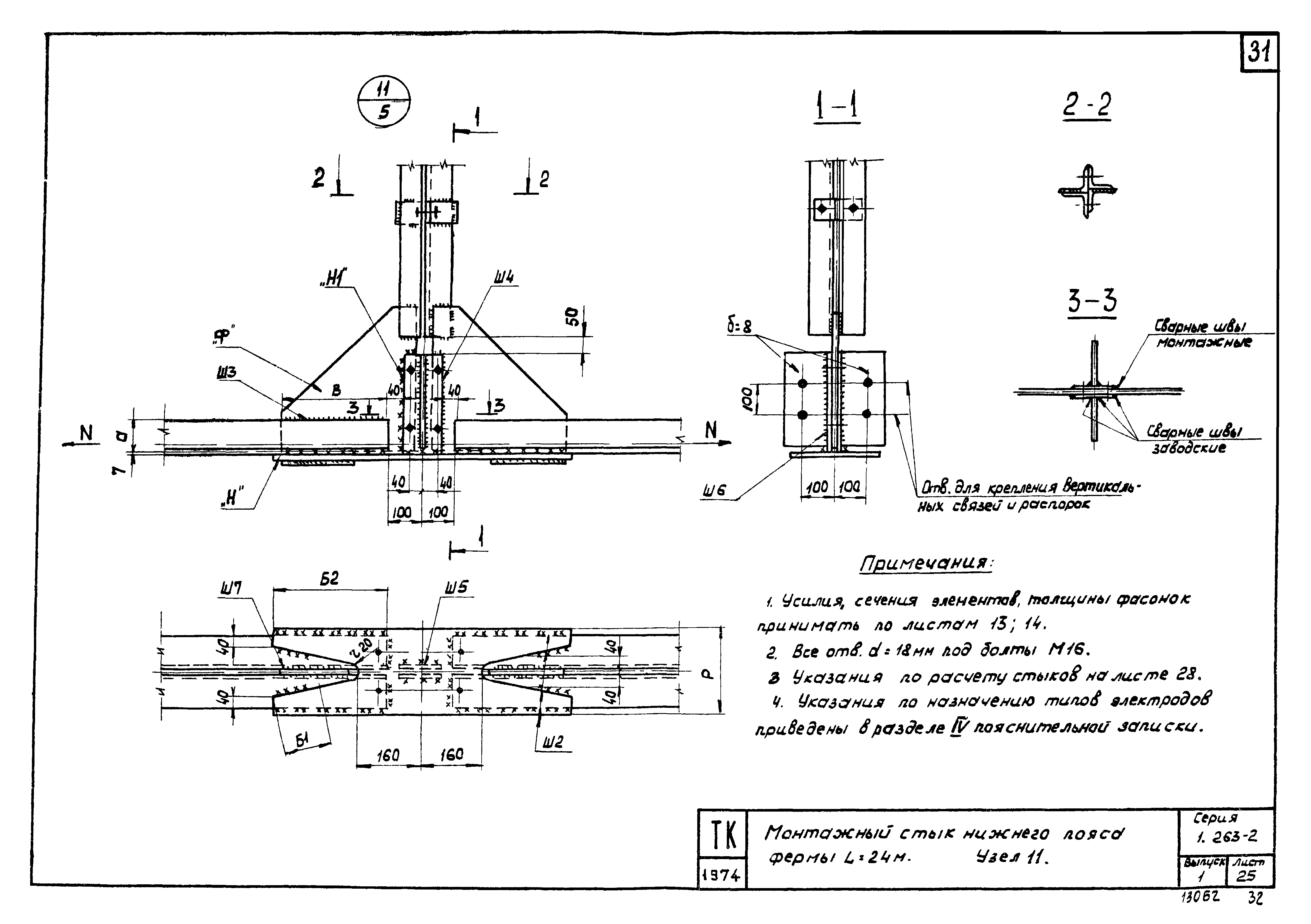

Монтажный стык верхнего пояса фермы L=24 м. Узел 11

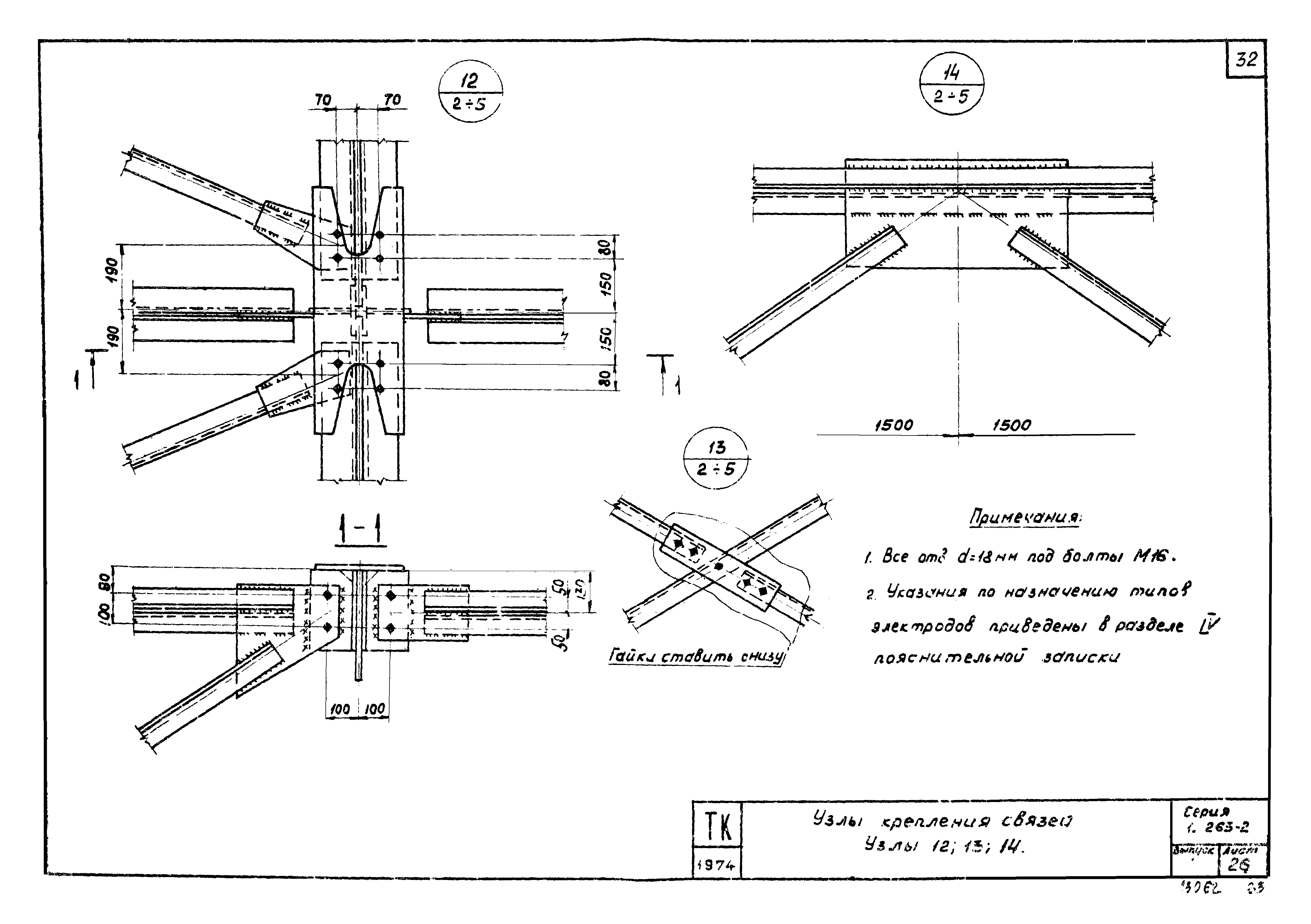

Узлы крепления связей. Узлы 12,13,14

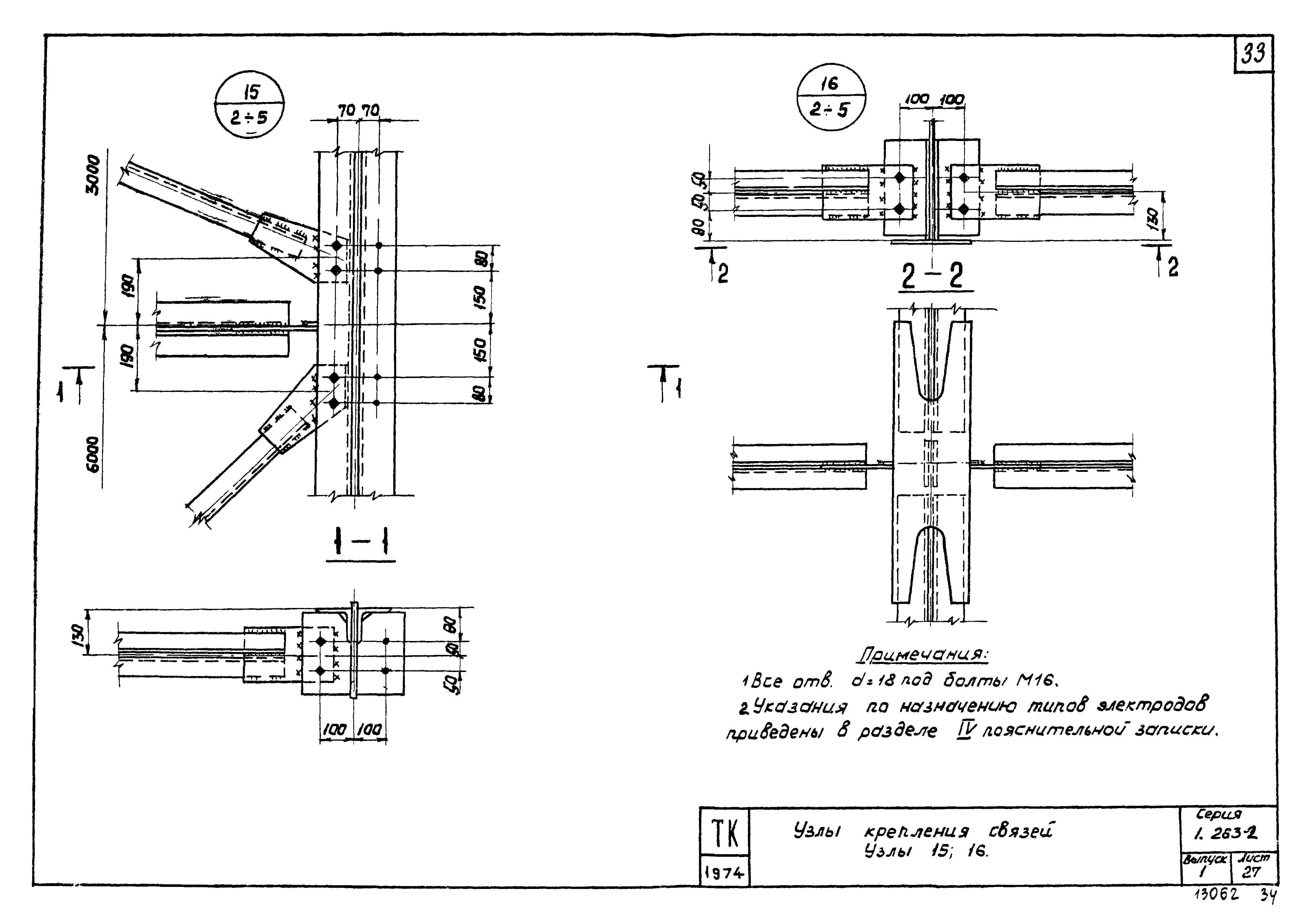

Узлы крепления связей. Узлы 15,16
Указания по расчету узлов ферм
Разметка отверстий по верхним поясам ферм

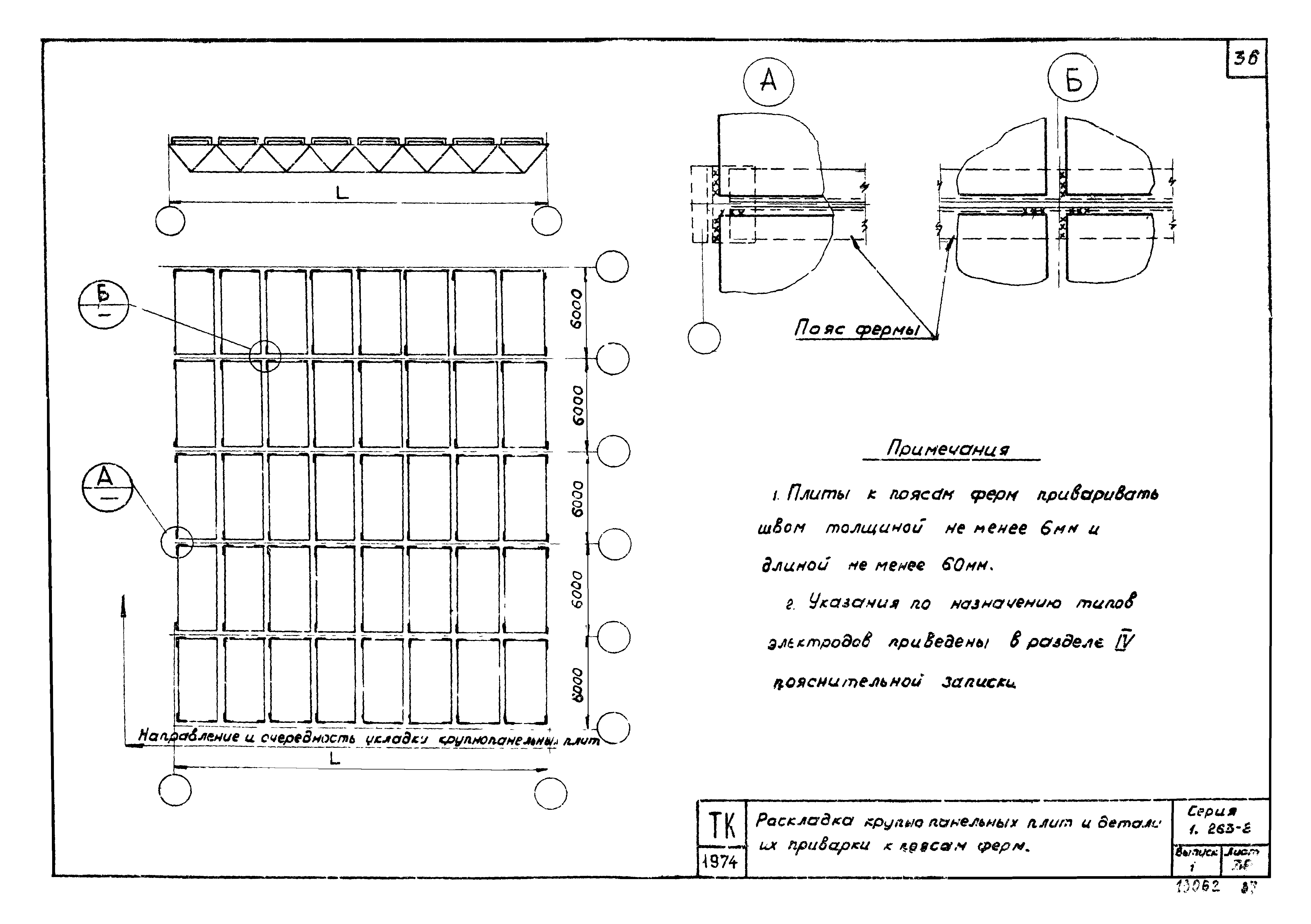

Раскладка крупнопанельных плит и детали их приварки к поясам ферм

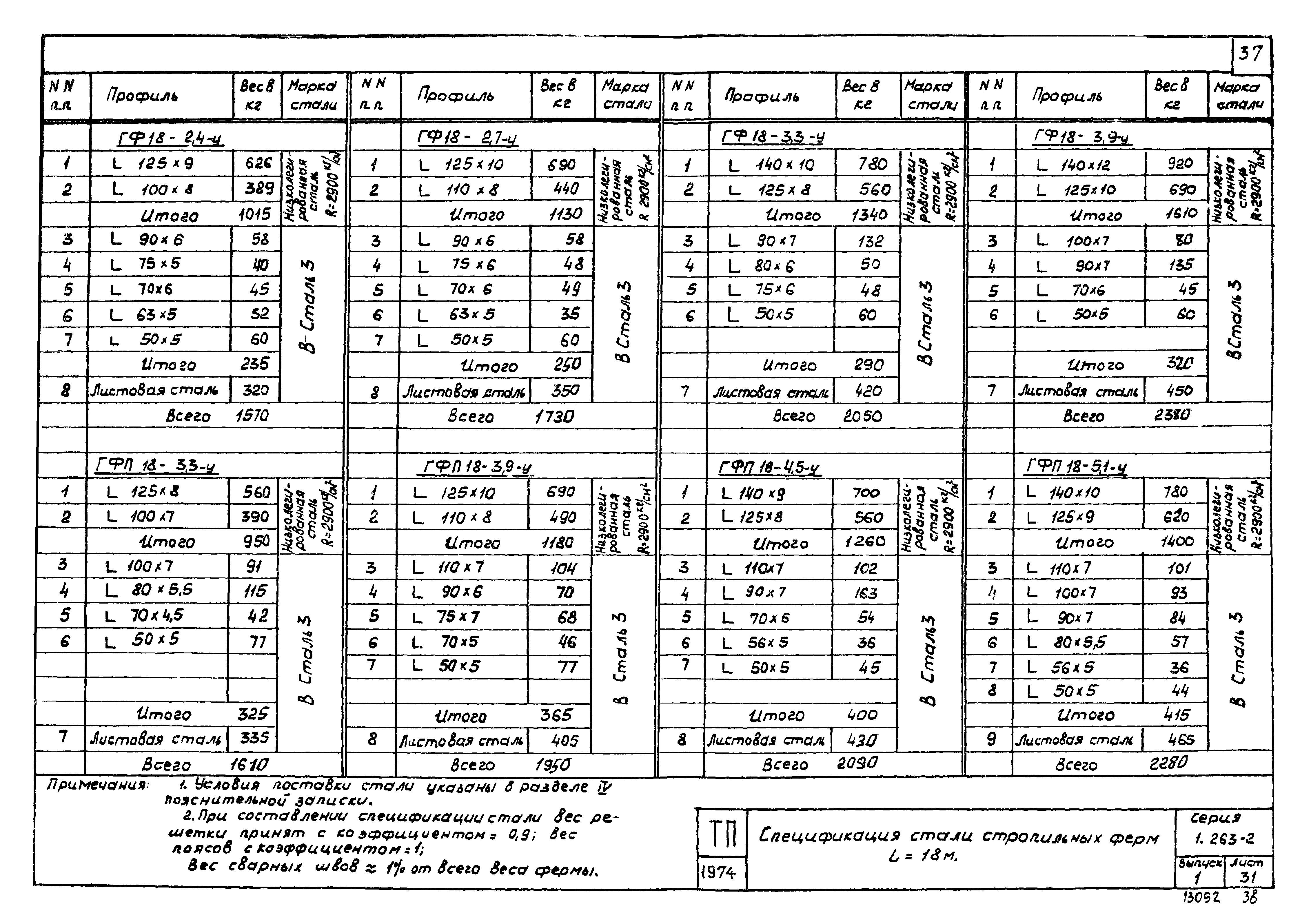

Спецификация стали стропильных ферм L=18 м

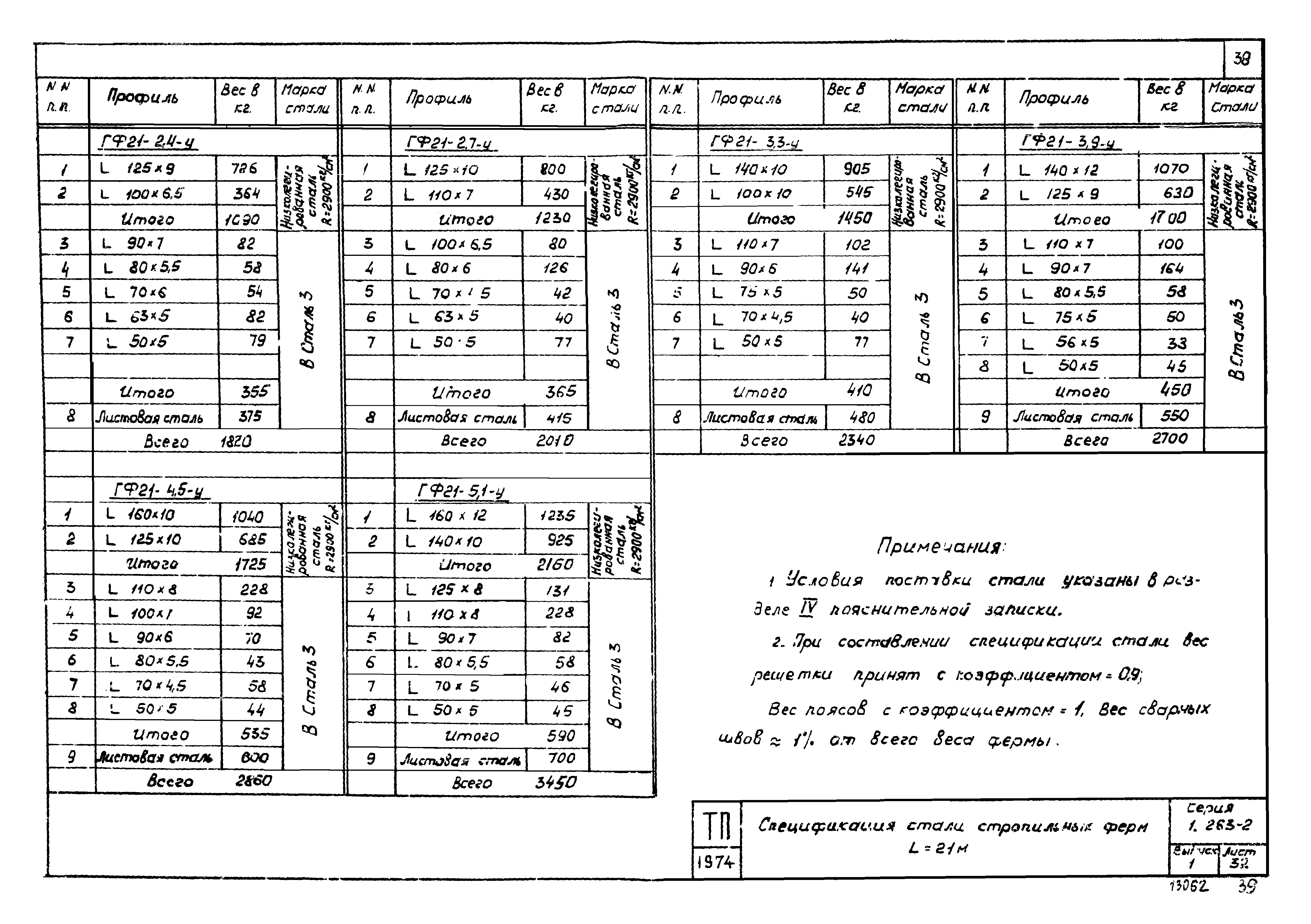

Спецификация стали стропильных ферм L=21 м
Спецификация стали стропильных ферм L=24 м
Разработан: ЦНИИЭП зрелищных зданий и спортивных сооружений Госгражданстроя
Утверждён:04.10.1974 Госгражданстрой (Gosgrazhdanstroy 226)
Чем заменён:
