Скачать Альбом 2256Е Унифицированные дырчатые блоки УДБ шириной 600 мм. Рабочие чертежи

Дата актуализации: 01.01.2021

Альбом 2256Е

Унифицированные дырчатые блоки УДБ шириной 600 мм. Рабочие чертежи

Обозначение: Альбом 2256Е
Обозначение англ: 2256Е
Статус:не действует
Название рус.:Унифицированные дырчатые блоки УДБ шириной 600 мм. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2021
Оглавление:КЖ-1 Перечень листов марки КЖ
КЖ-2-КЖ-3 Пояснительная записка (продолжение)
КЖ-4 Блоки УБД/0.6х6.0 4ø10; УДБ/0.6х5.4 4ø10; УДБ/0.6х4.8 4ø10; УДБ/0.6х4.2 4ø10

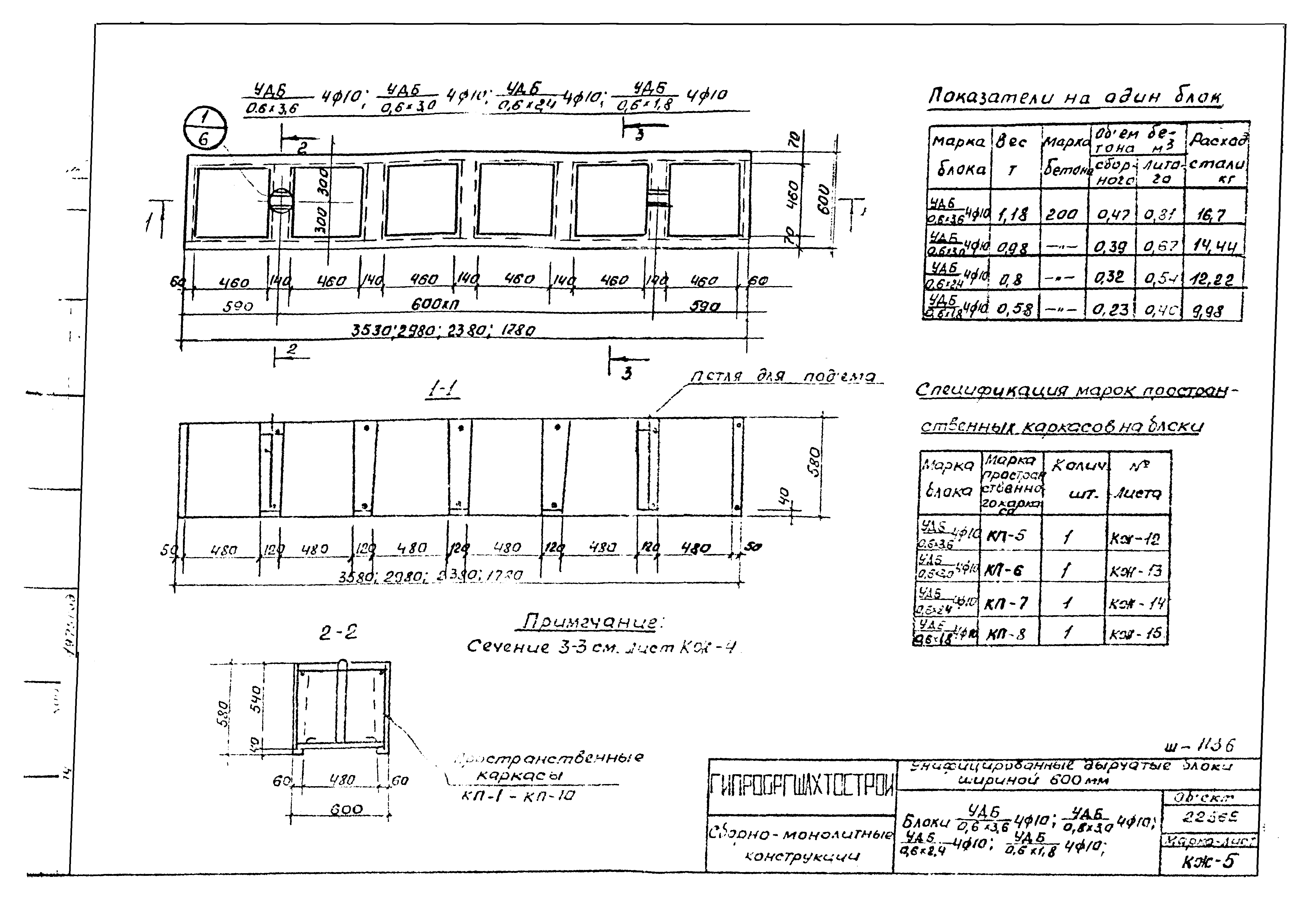

КЖ-5 Блоки УБД/0.6х3.6 4ø10; УДБ/0.6х3.0 4ø10; УДБ/0.6х2.4 4ø10; УДБ/0.6х1.8 4ø10
КЖ-6 Блоки УБД/0.6х1.12 4ø10; УДБ/0.6х0.6 4ø10. Узлы 1,2

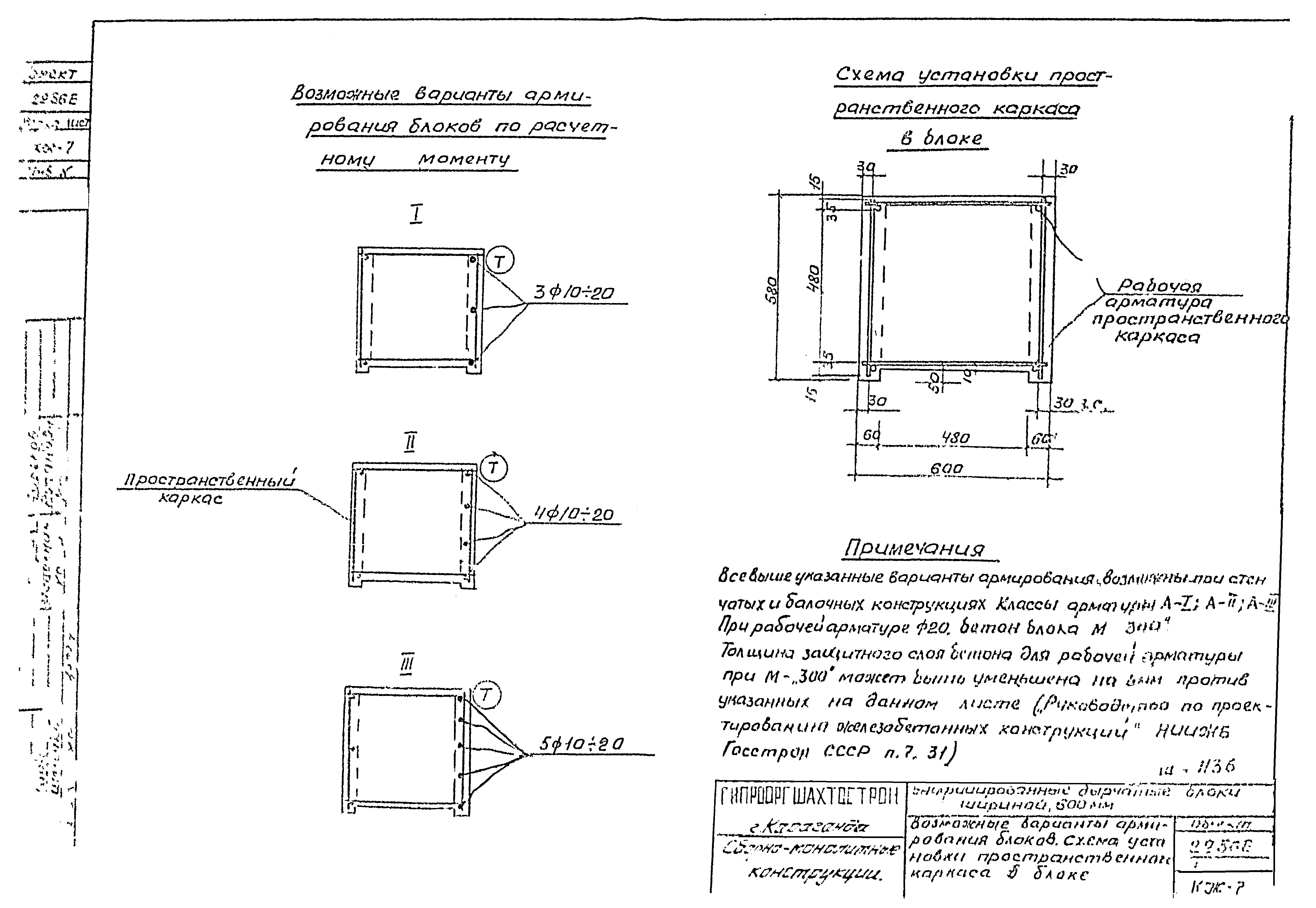

КЖ-7 Возможные варианты армирования блоков. Схема установки пространственного каркаса в блоке
КЖ-8 Пространственный каркас КП-1. Выборка стали на блок УДБ/0.6х6.0 4ø10
КЖ-9 Пространственный каркас КП-2. Выборка стали на блок УДБ/0.6х5.4 4ø10
КЖ-10 Пространственный каркас КП-3. Выборка стали на блок УДБ/0.6х4.8 4ø10
КЖ-11 Пространственный каркас КП-4. Выборка стали на блок УДБ/0.6х4.2 4ø10

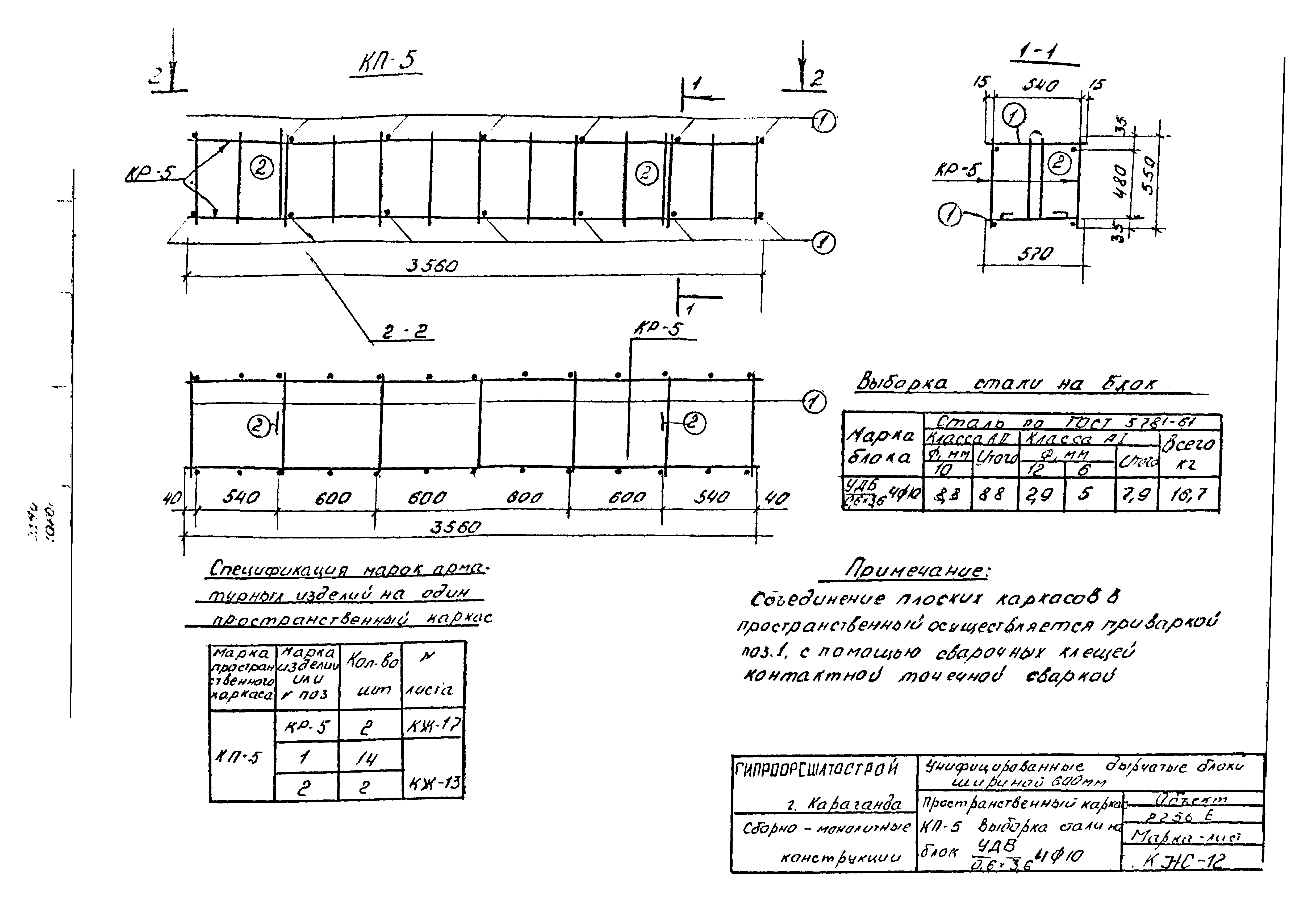

КЖ-12 Пространственный каркас КП-5. Выборка стали на блок УДБ/0.6х3.6 4ø10
КЖ-13 Пространственный каркас КП-6. Выборка стали на блок УДБ/0.6х3.0 4ø10 и на одну позицию

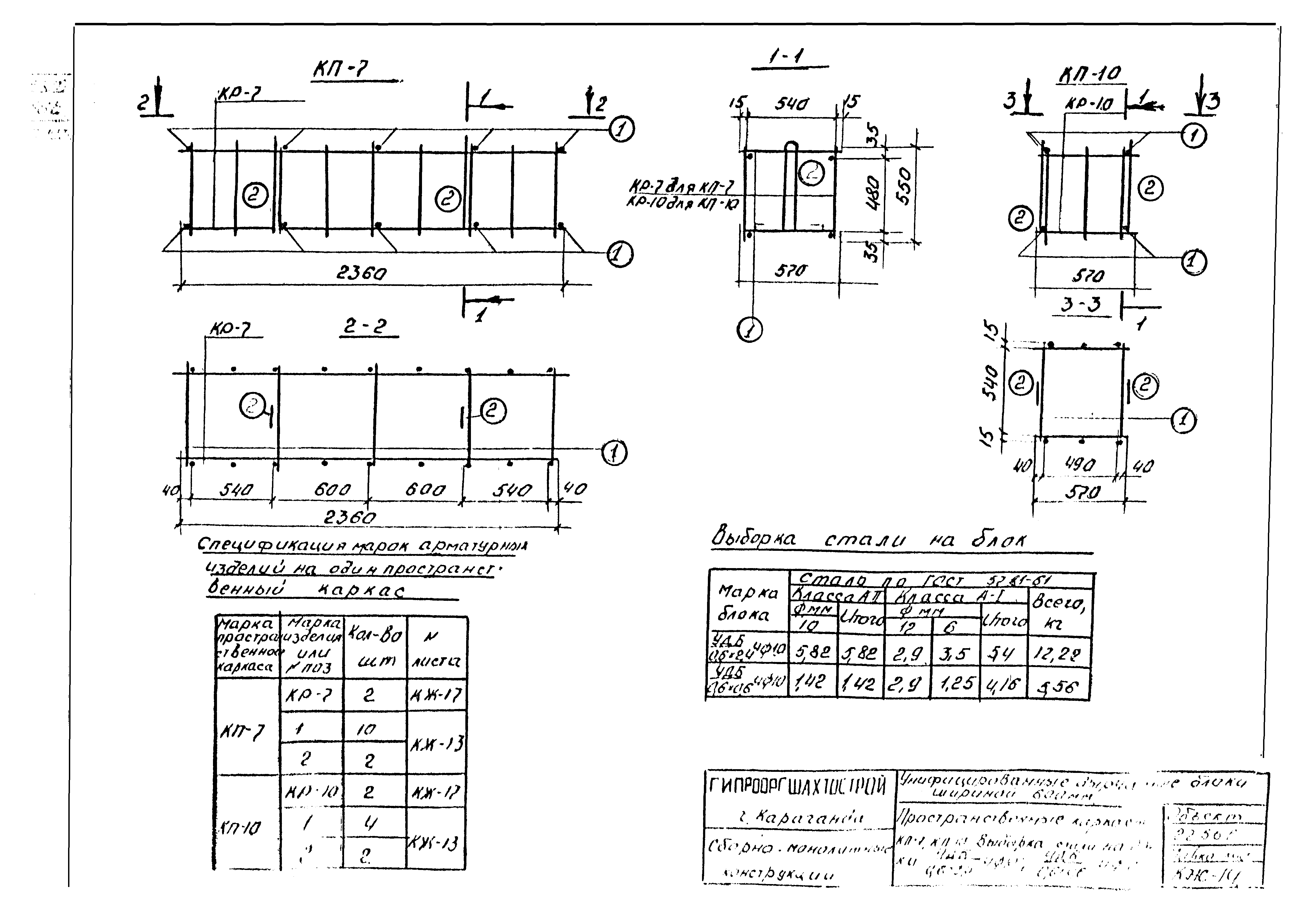

КЖ-14 Пространственные каркасы КП-7 и КП-10. Выборка стали на блоки УДБ/0.6х2.4 4ø10 и УБД/0.6х0.6 4ø10
КЖ-15 Пространственные каркасы КП-8 и КП-9. Выборка стали на блоки УДБ/0.6х1.8 4ø10 и УБД/0.6х1.2 4ø11
КЖ-16 Плоские каркасы КР-1-КР-4. Спецификация и выборка стали на одно арматурное изделие
КЖ-17 Плоские каркасы КР-5-КР-10. Спецификация и выборка стали на одно арматурное изделие
Разработан: Гипрооргшахтострой
Утверждён: Министерство строительства предприятий тяжелой индустрии Казахской ССР
