Скачать Серия ИИ-04-0 Выпуск 6. Указания по применению изделий связевого каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м. Рабочие чертежи
Дата актуализации: 01.01.2021
Серия ИИ-04-0
Выпуск 6. Указания по применению изделий связевого каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м. Рабочие чертежи
| Обозначение: | Серия ИИ-04-0 |
| Обозначение англ: | Series ИИ-04-0 |
| Статус: | заменен |
| Название рус.: | Выпуск 6. Указания по применению изделий связевого каркаса с сеткой колонн 6х6; 6х4,5; 6х3 м. Рабочие чертежи |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.10.1973 |
| Дата окончания срока действия: | 01.04.1982 |

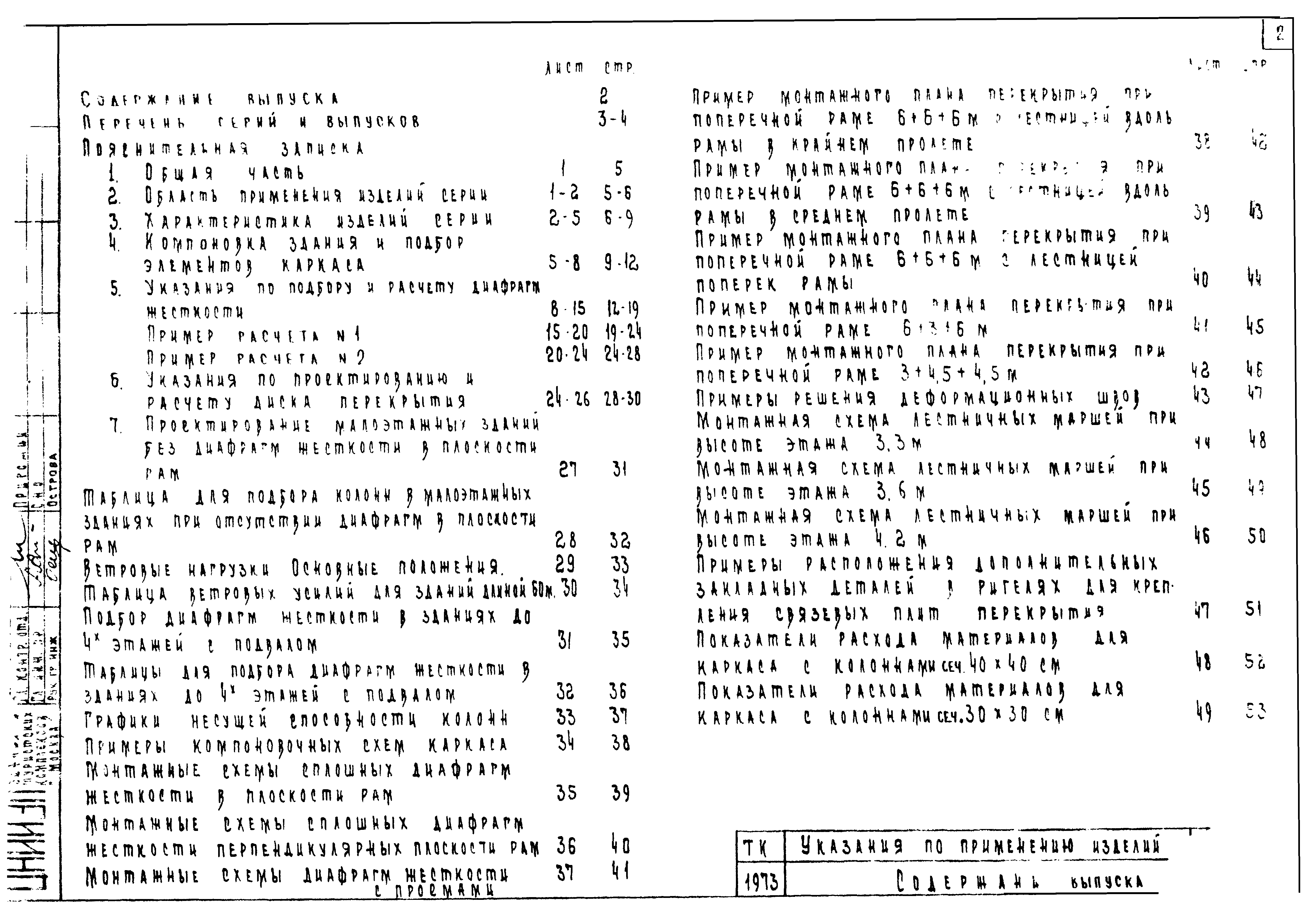

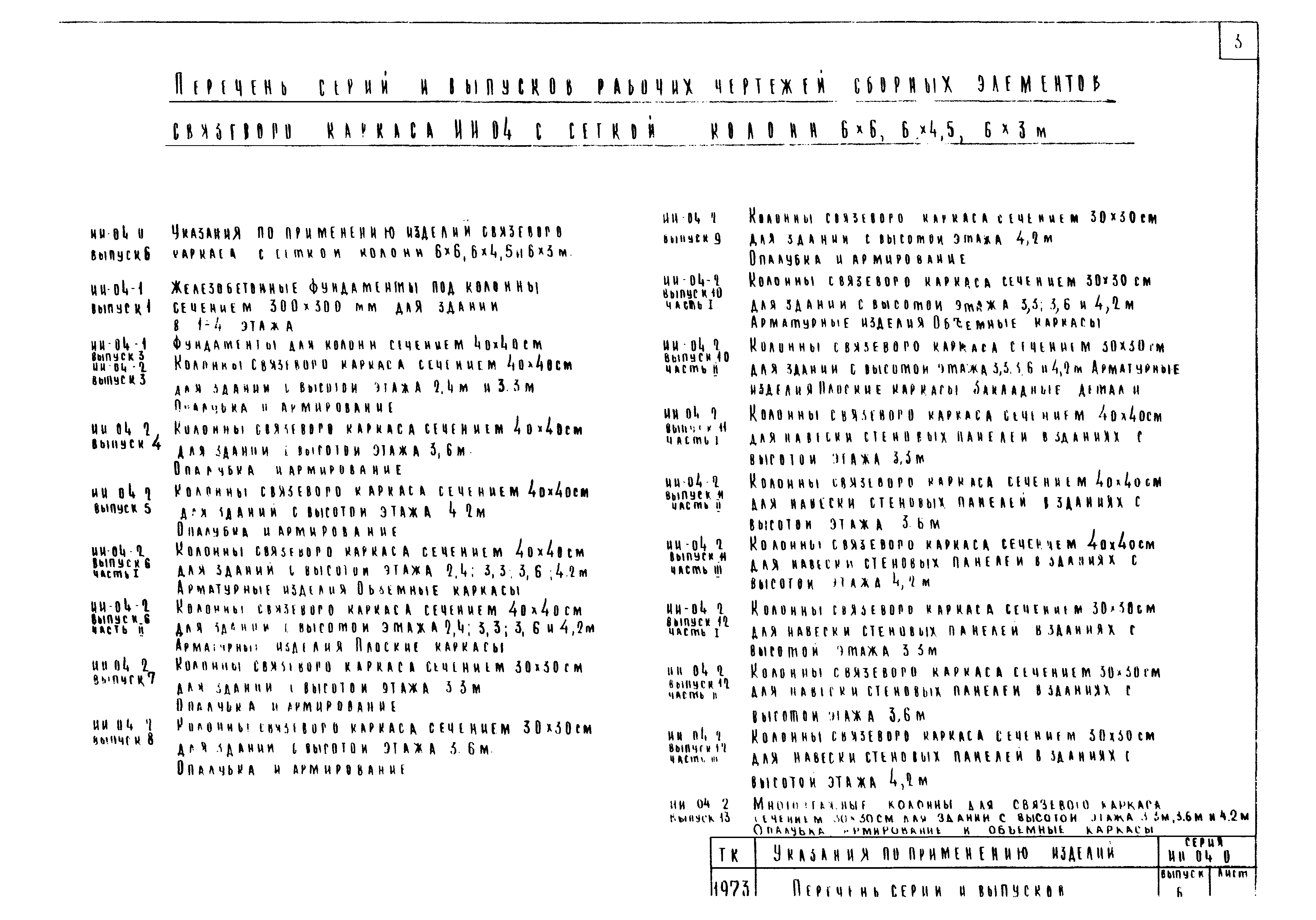

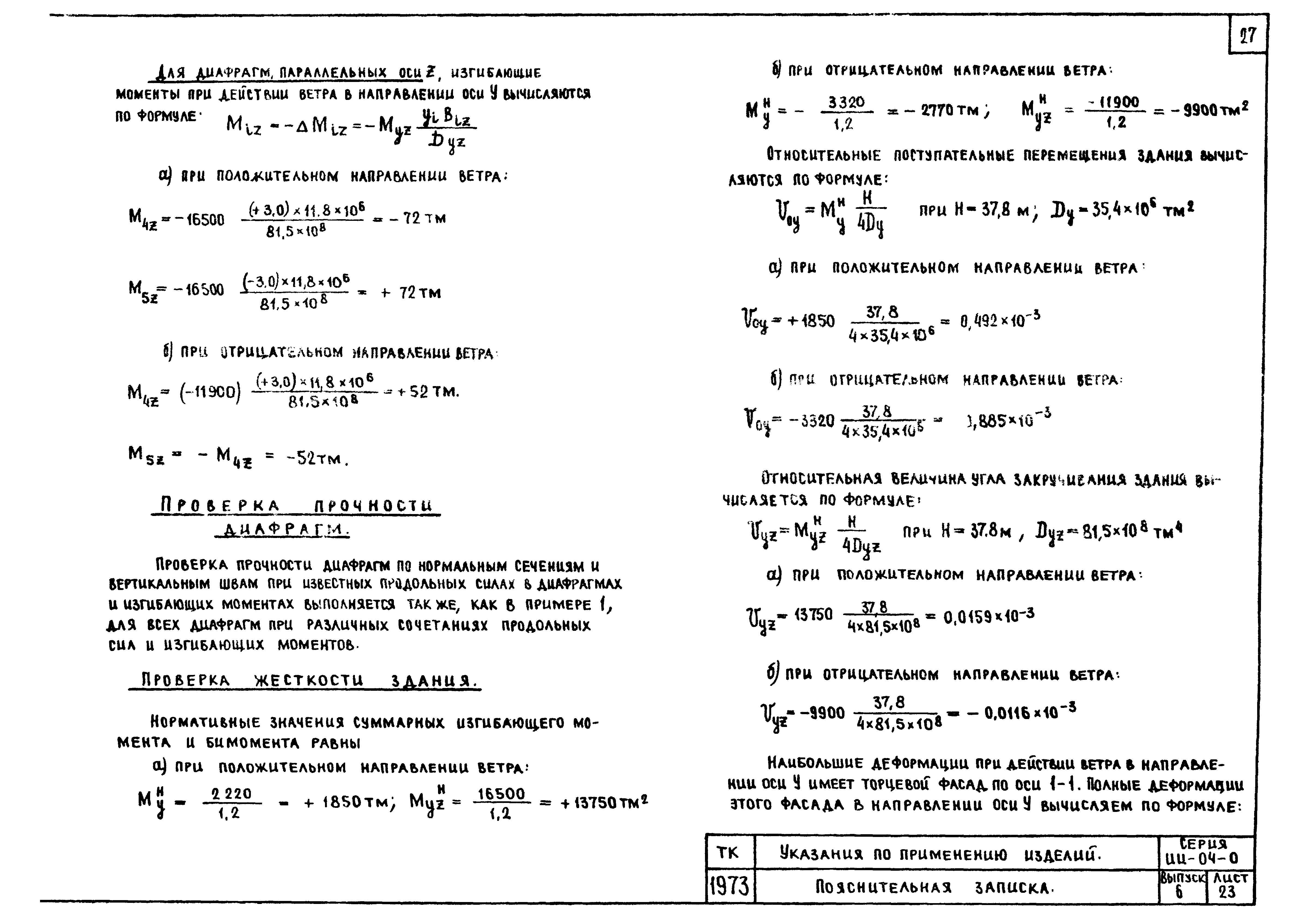

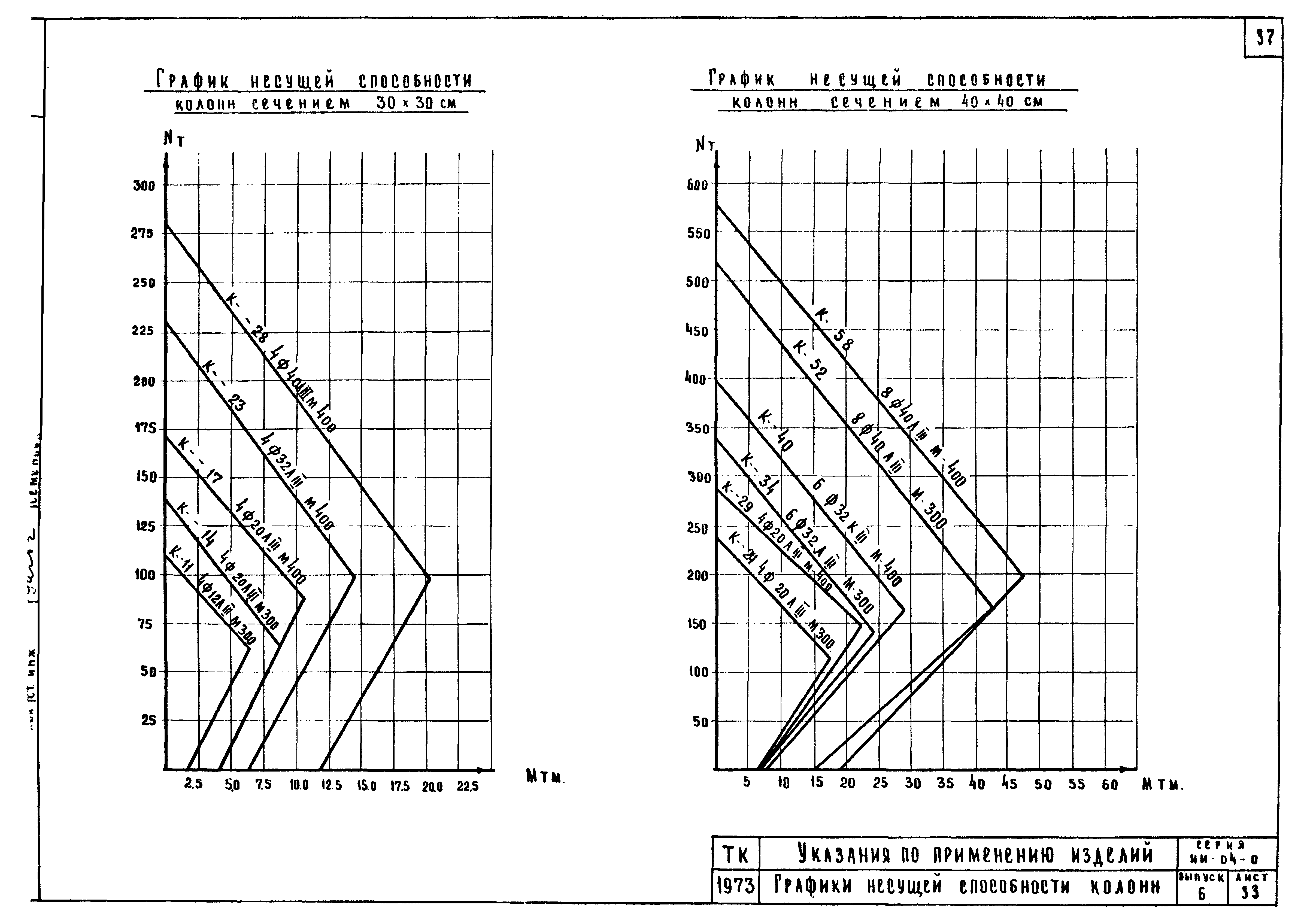

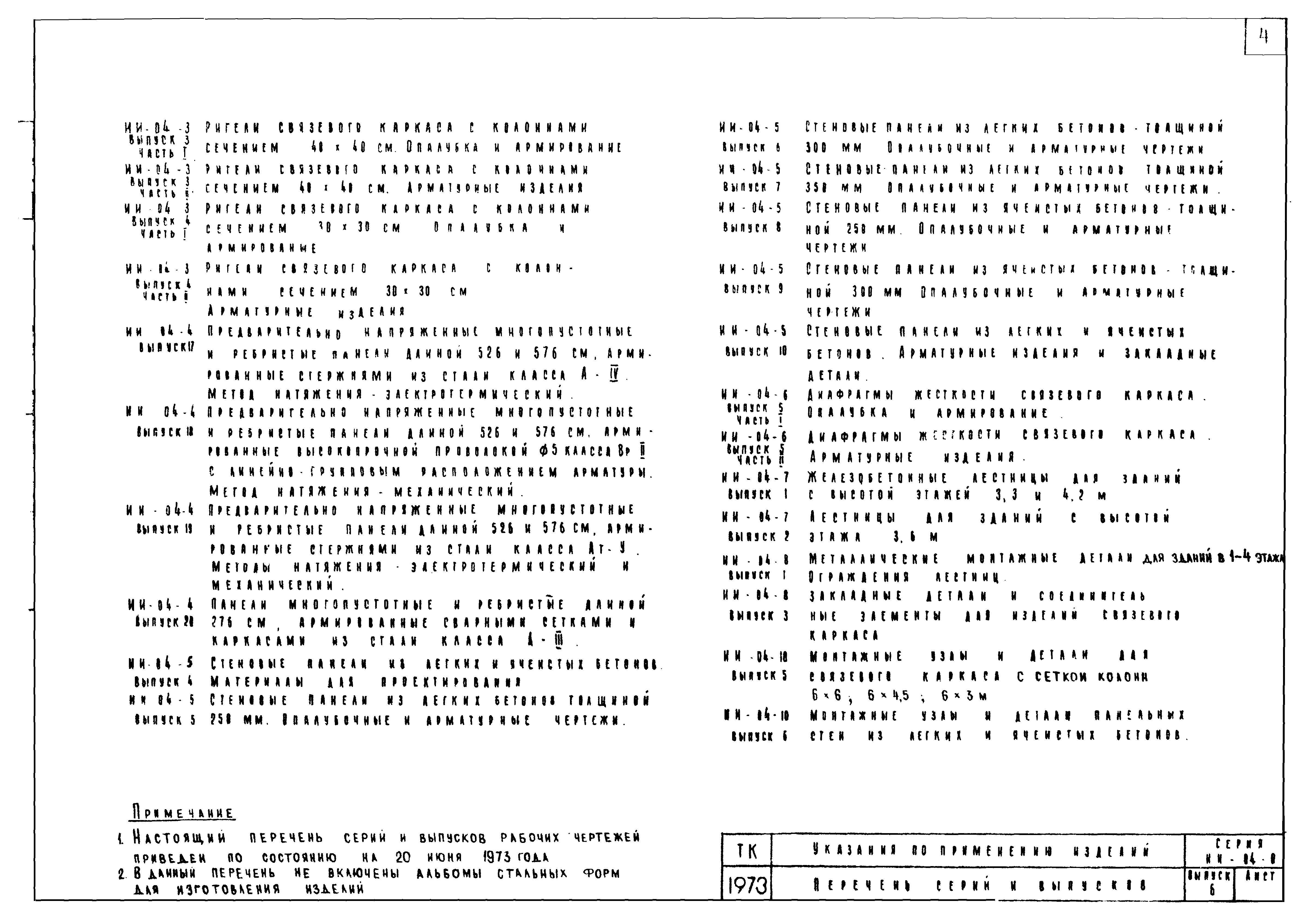

| Оглавление: | Содержание Перечень серий и выпусков Пояснительная записка 1. Общая часть 2. Область применения изделий серии 3. Характеристика изделий серии 4. Компоновка здания и подбор элементов каркаса 5. Указания по подбору и расчету диафрагм жесткости Пример расчета № 1 Пример расчета № 2 6. Указания по проектированию и расчету диска перекрытия 7. Проектирование малоэтажных зданий без диафрагм жесткости в плоскости рам Таблица для подбора колонн в малоэтажных зданиях при отсутствии диафрагм в плоскости рам Ветровые нагрузки. Основные положения Таблица ветровых усилий для зданий длиной 60 м Подбор диафрагм жесткости в зданиях до 4х этажей с подвалом Таблица для подбора диафрагм жесткости в зданиях до 4х этажей с подвалом Графики несущей способности колонн Примеры компоновочных схем каркаса Монтажные схемы сплошных диафрагм жесткости в плоскости рам Монтажные схемы сплошных диафрагм жесткости перпендикулярных плоскости рам Монтажные схемы диафрагм жесткости с проемами Пример монтажного плана перекрытия при поперечной раме 6-6-6 м с лестницей вдоль рамы в крайнем пролете Пример монтажного плана перекрытия при поперечной раме 6-6-6 м с лестницей вдоль рамы в среднем пролете Пример монтажного плана перекрытия при поперечной раме 6-6-6 м с лестницей поперек рамы Пример монтажного плана перекрытия при поперечной раме 6-3-6 м Пример монтажного плана перекрытия при поперечной раме 3-4.5-4.5 м Примеры решения деформационных швов Монтажная схема лестничных маршей при высоте этажа 3.3 м Монтажная схема лестничных маршей при высоте этажа 3.6 м Монтажная схема лестничных маршей при высоте этажа 4.2 м Примеры расположения дополнительных закладных деталей в ригелях для крепления связевых плит перекрытия Показатели расхода материалов для каркаса с колоннами сеч. 40х40 см Показатели расхода материалов для каркаса с колоннами сеч. 30х30 см |
| Разработан: | НИИЖБ Госстроя СССР ЦНИИЭП торгово-бытовых зданий и туристских комплексов |
| Утверждён: | 13.08.1973 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (173) |
| Чем заменён: |
Серия 1.020-1 «Конструкции каркаса межвидового применения для многоэтажных общественных и производственных зданий (на основе серии ИИ-04)»
