Скачать ОСТ 36-27-77 Приборы и средства автоматизации. Обозначения условные в схемах автоматизации технологических процессов

Дата актуализации: 01.01.2019

ОСТ 36-27-77

Приборы и средства автоматизации. Обозначения условные в схемах автоматизации технологических процессов

Обозначение: ОСТ 36-27-77
Обозначение англ: OST 36-27-77
Статус:не действует
Название рус.:Приборы и средства автоматизации. Обозначения условные в схемах автоматизации технологических процессов
Дата добавления в базу:01.09.2013
Дата актуализации:01.01.2019
Дата введения:01.01.1978
Дата окончания срока действия:31.12.1999
Область применения:Стандарт распространяется на условные обозначения приборов, средств автоматизации и линий связи, применяемые в проектах систем автоматизации технологических процессов при выполнении функциональных схем автоматизации, при изображении их на технологических схемах, при выполнении схем внешних электрических и трубных проводок, принципиальных пневматических схем и других документов.

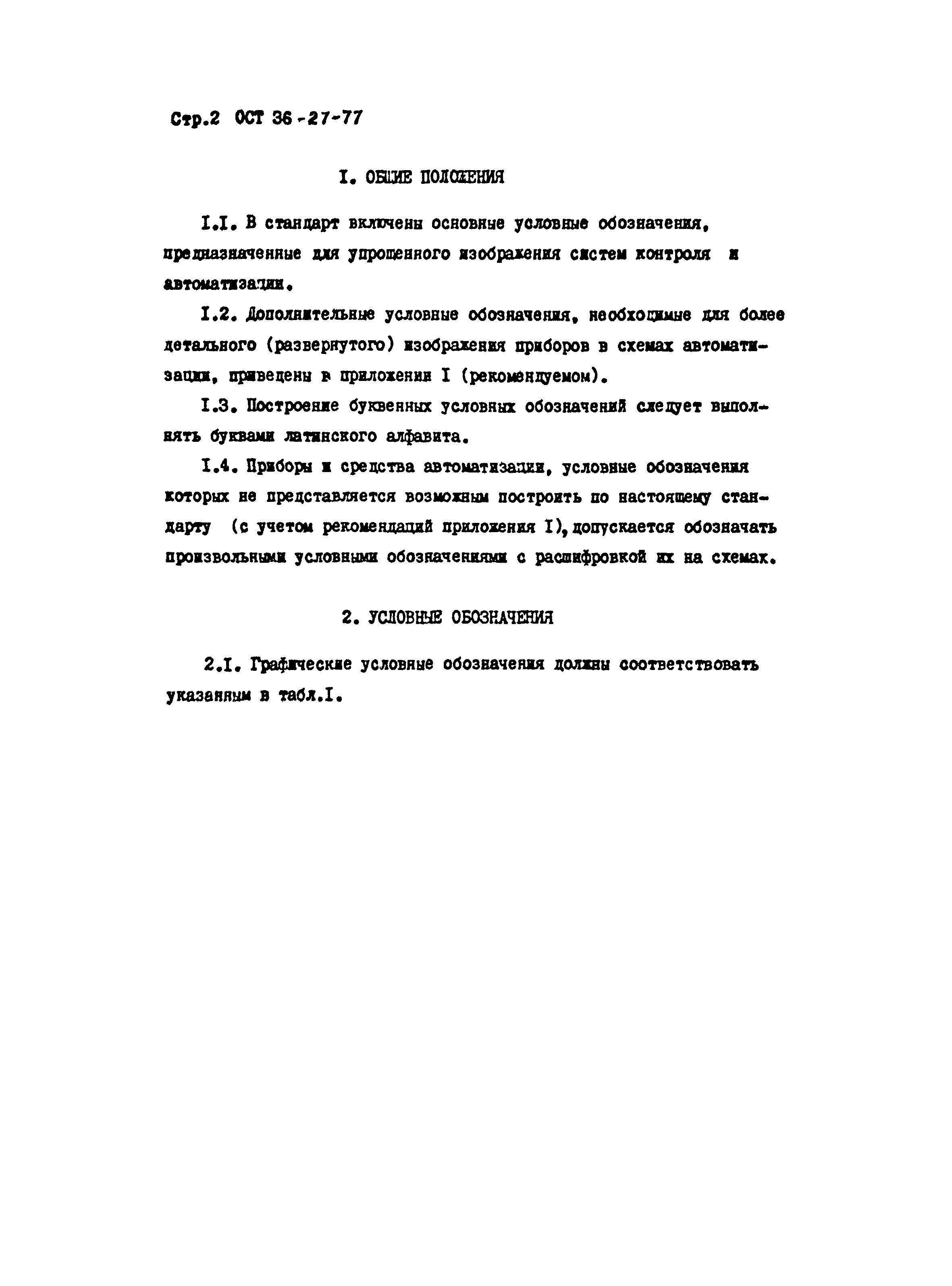

Оглавление:1. Общие положения

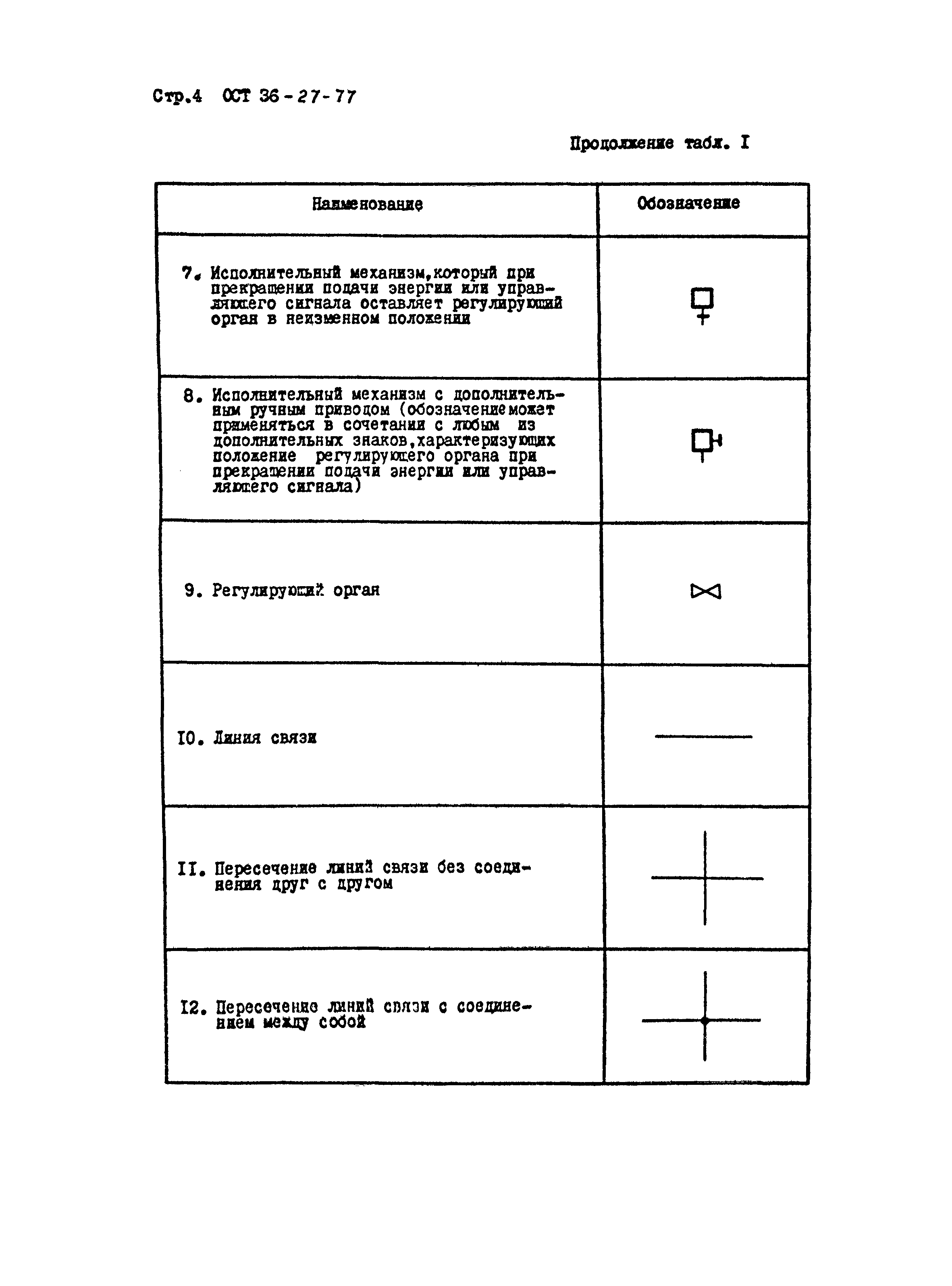

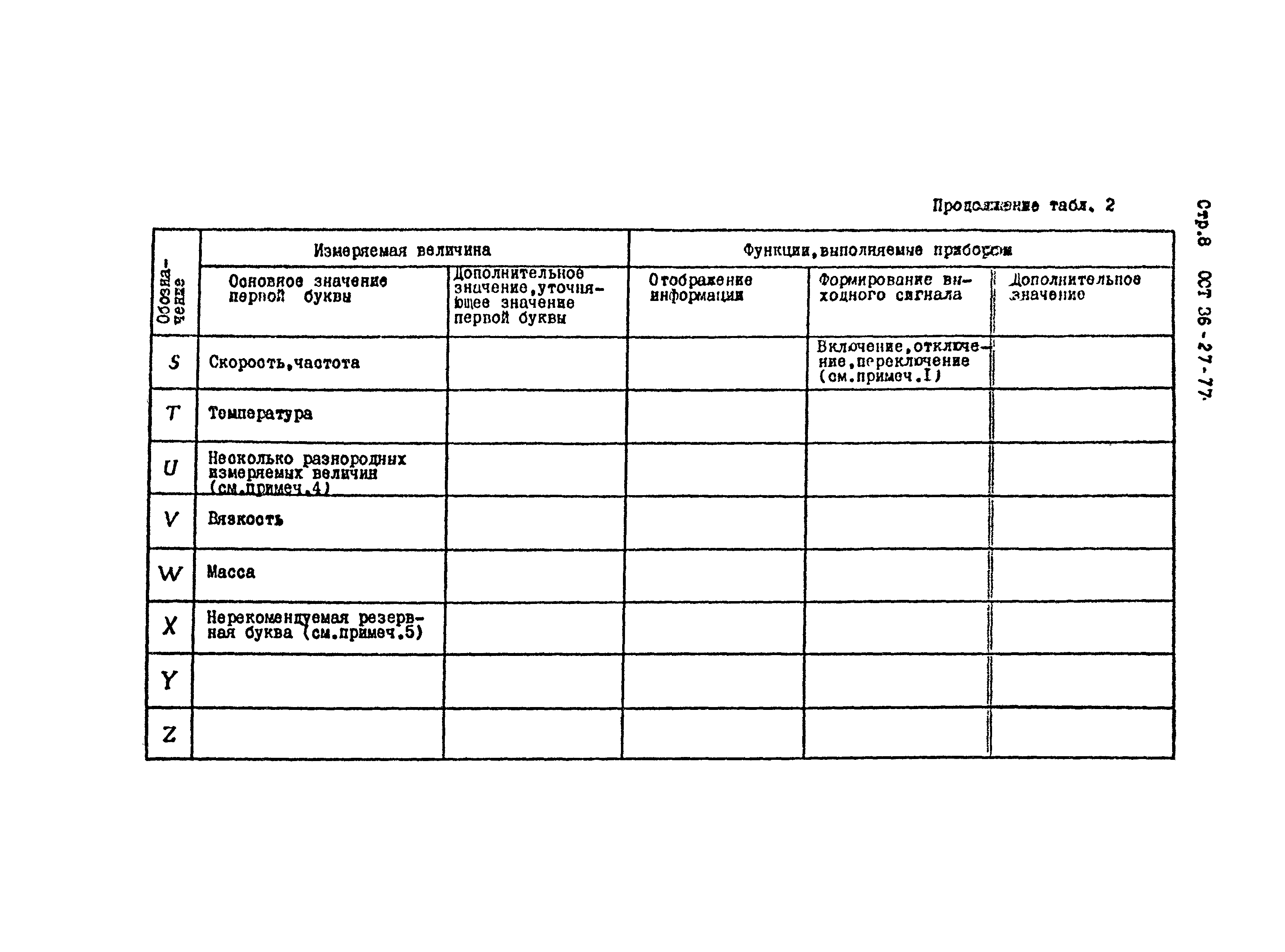

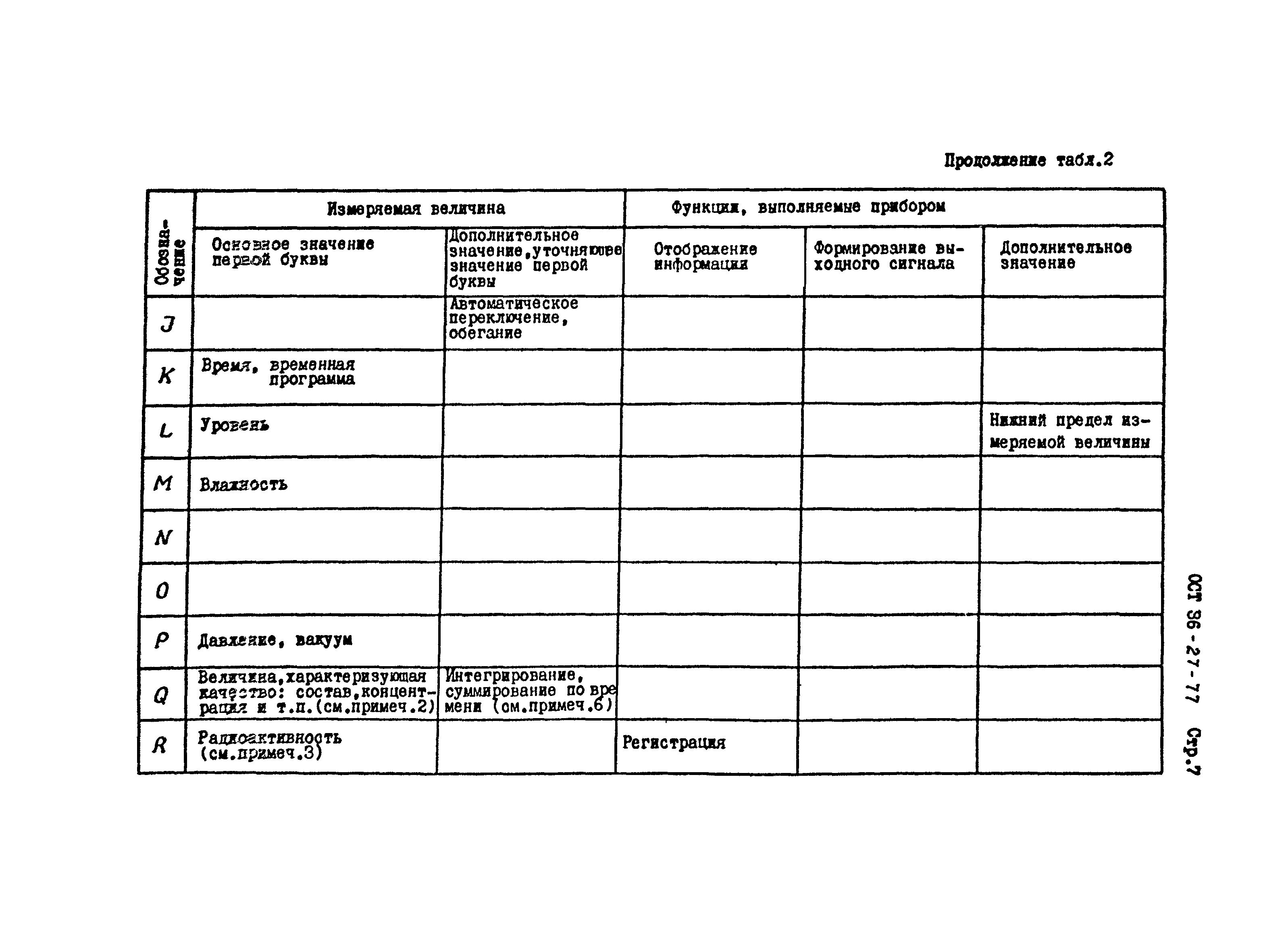

2. Условные обозначения

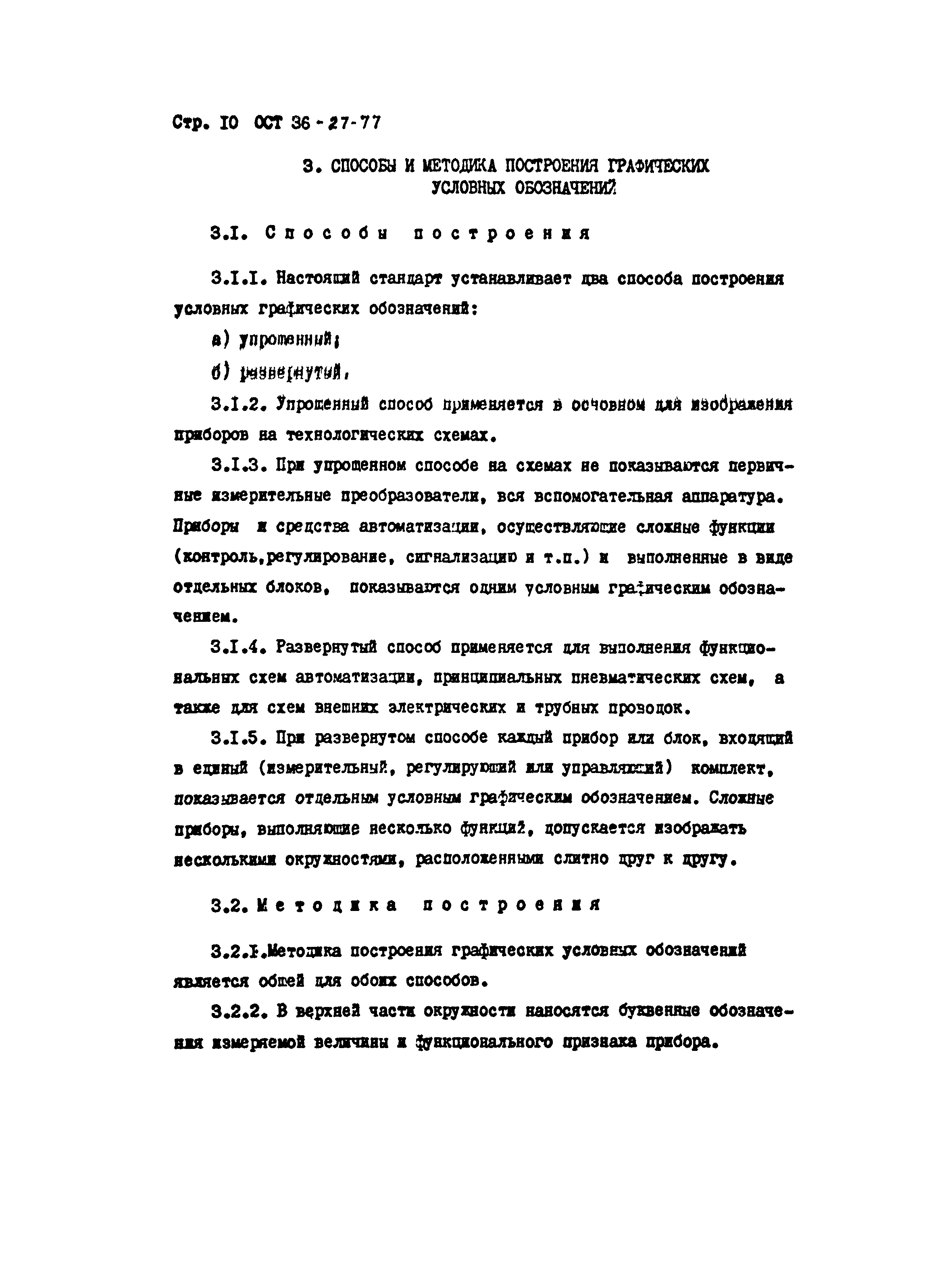

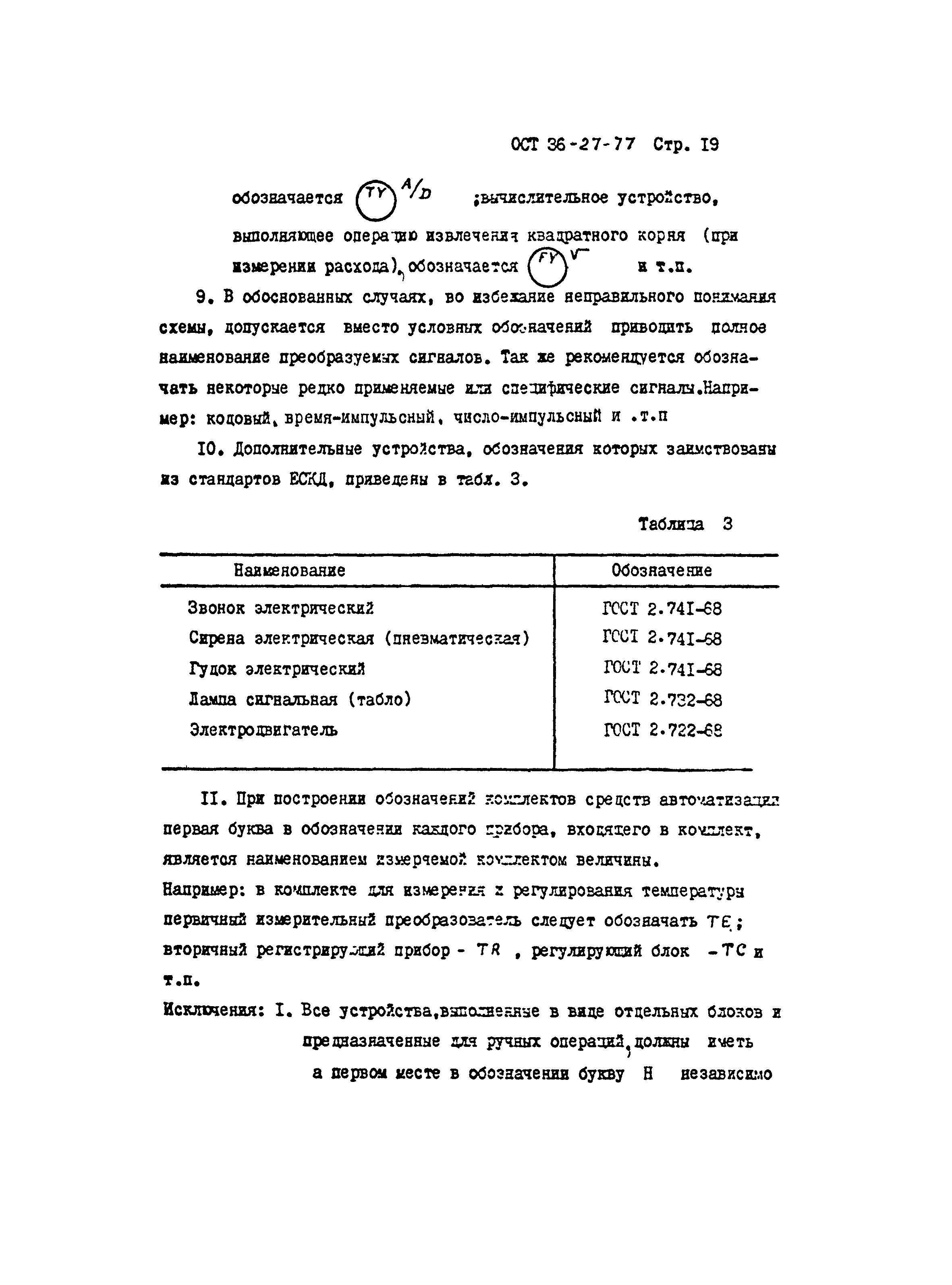

3. Способы и методика построения графических условных обозначений
   3.1 Способы построения
   3.2 Методика построения
4. Обозначение щитов, пультов, комплектных устройств
5. Размеры графических условных обозначений
Приложение 1 (рекомендуемое). Дополнительные условные обозначения, применяемые для развернутого способа построения условных обозначений при выполнении функциональных схем автоматизации

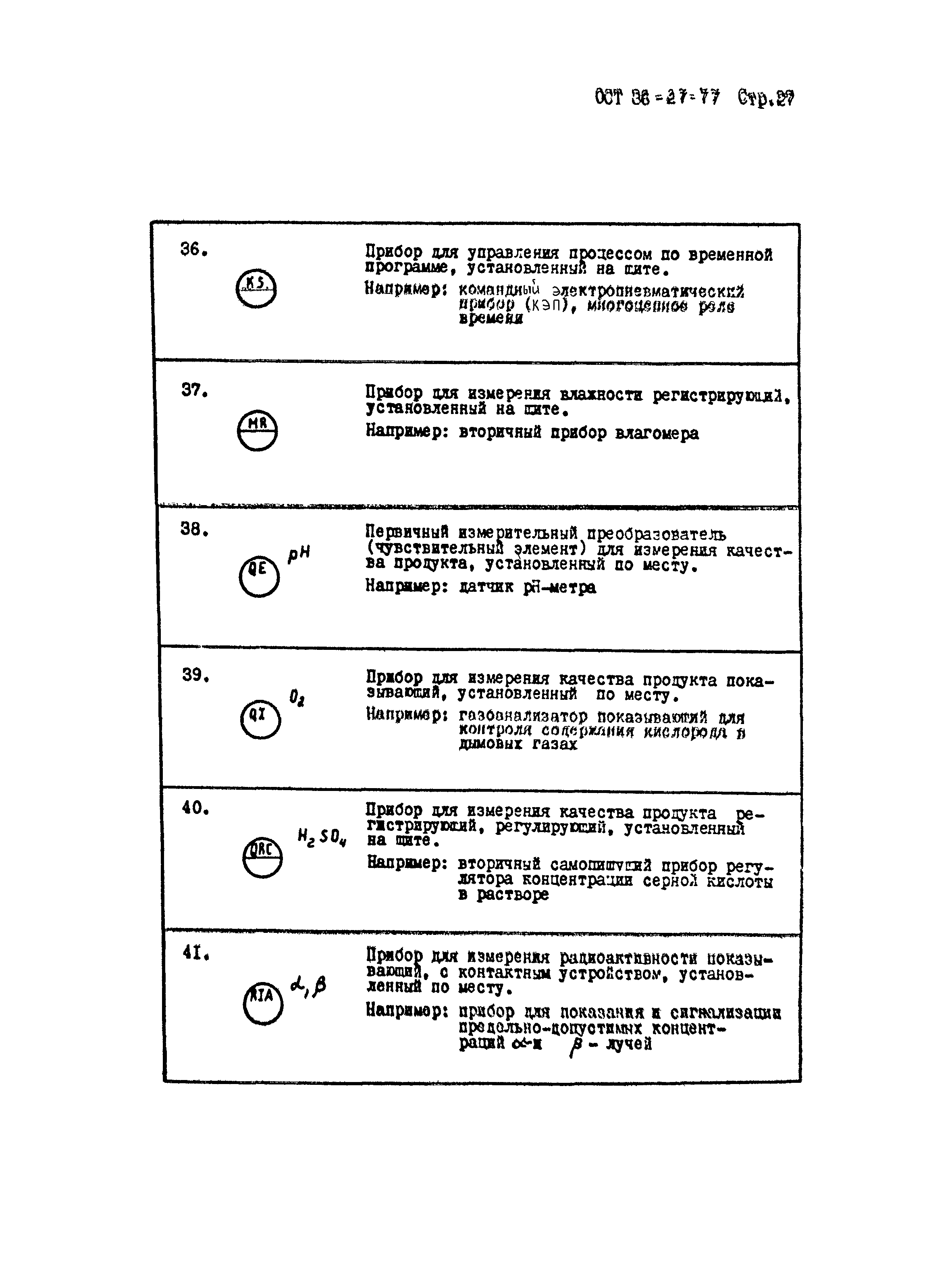

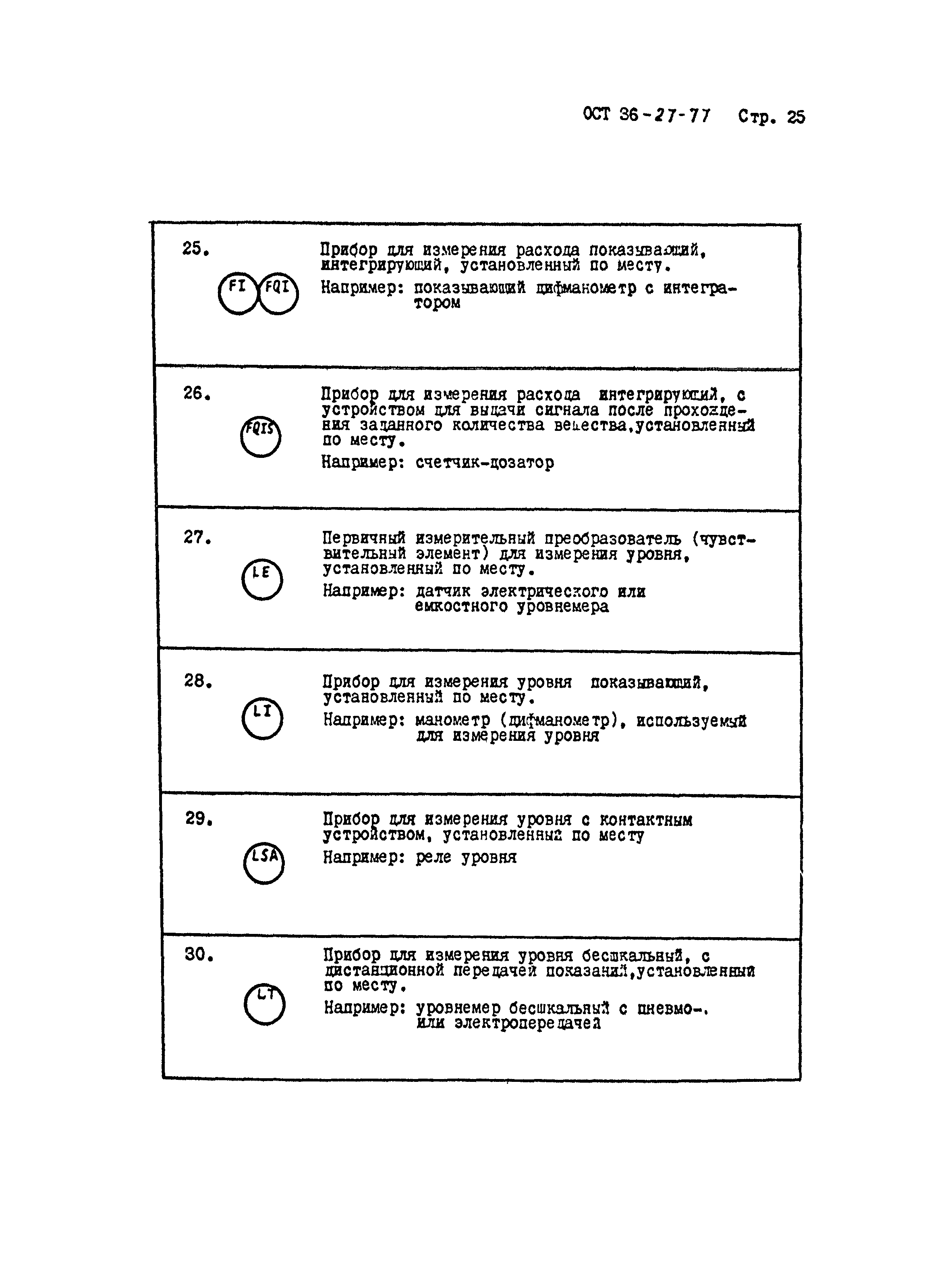

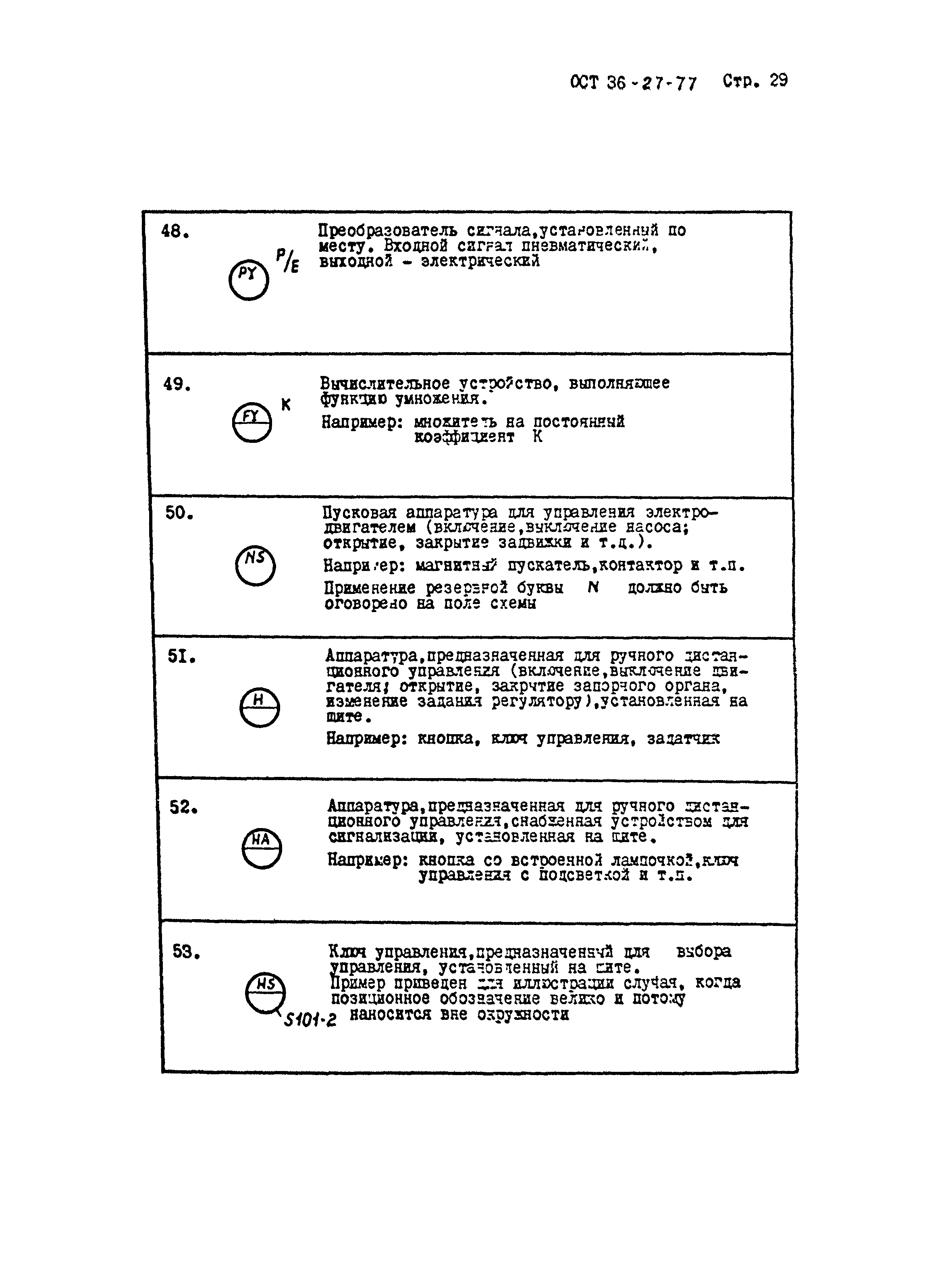

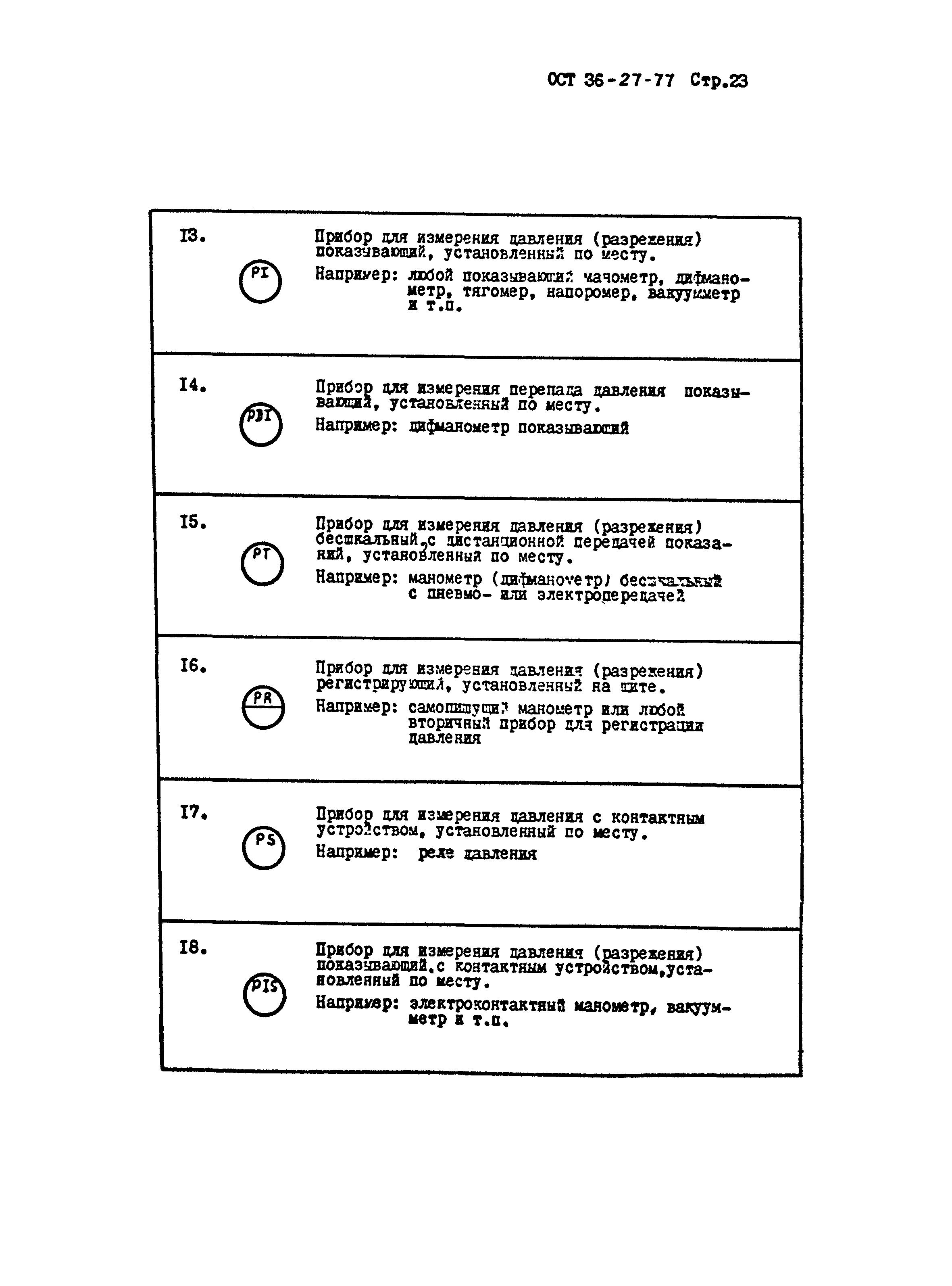

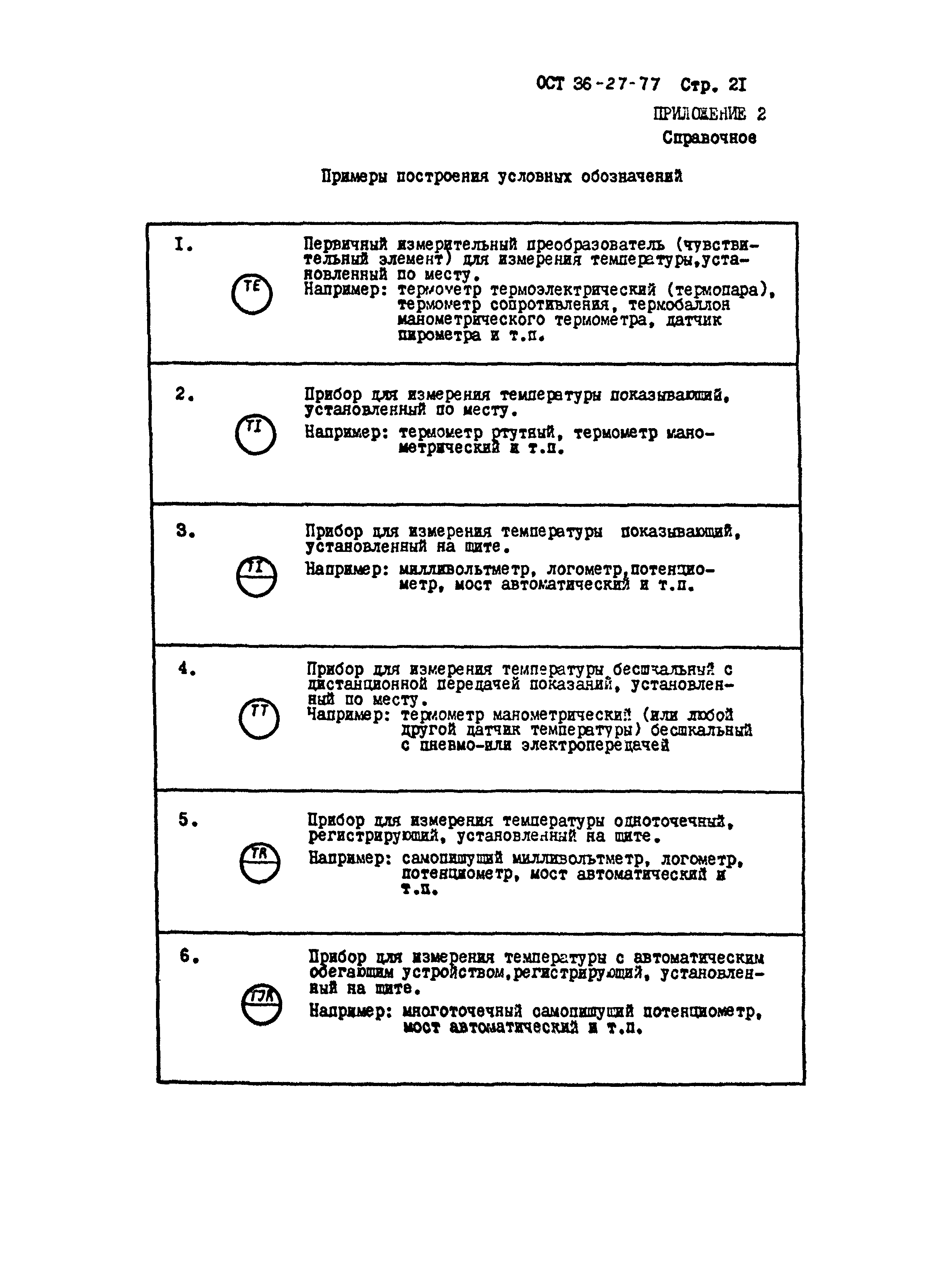

Приложение 2 (справочное). Примеры построения условных обозначений
Приложение 3 (справочное). Пример изображения приборов и средств автоматизации на технологической схеме
Приложение 4 (справочное). Пример выполнения фукциональной схемы
Приложение 5 (справочное). Пример выполнения фукциональной схемы

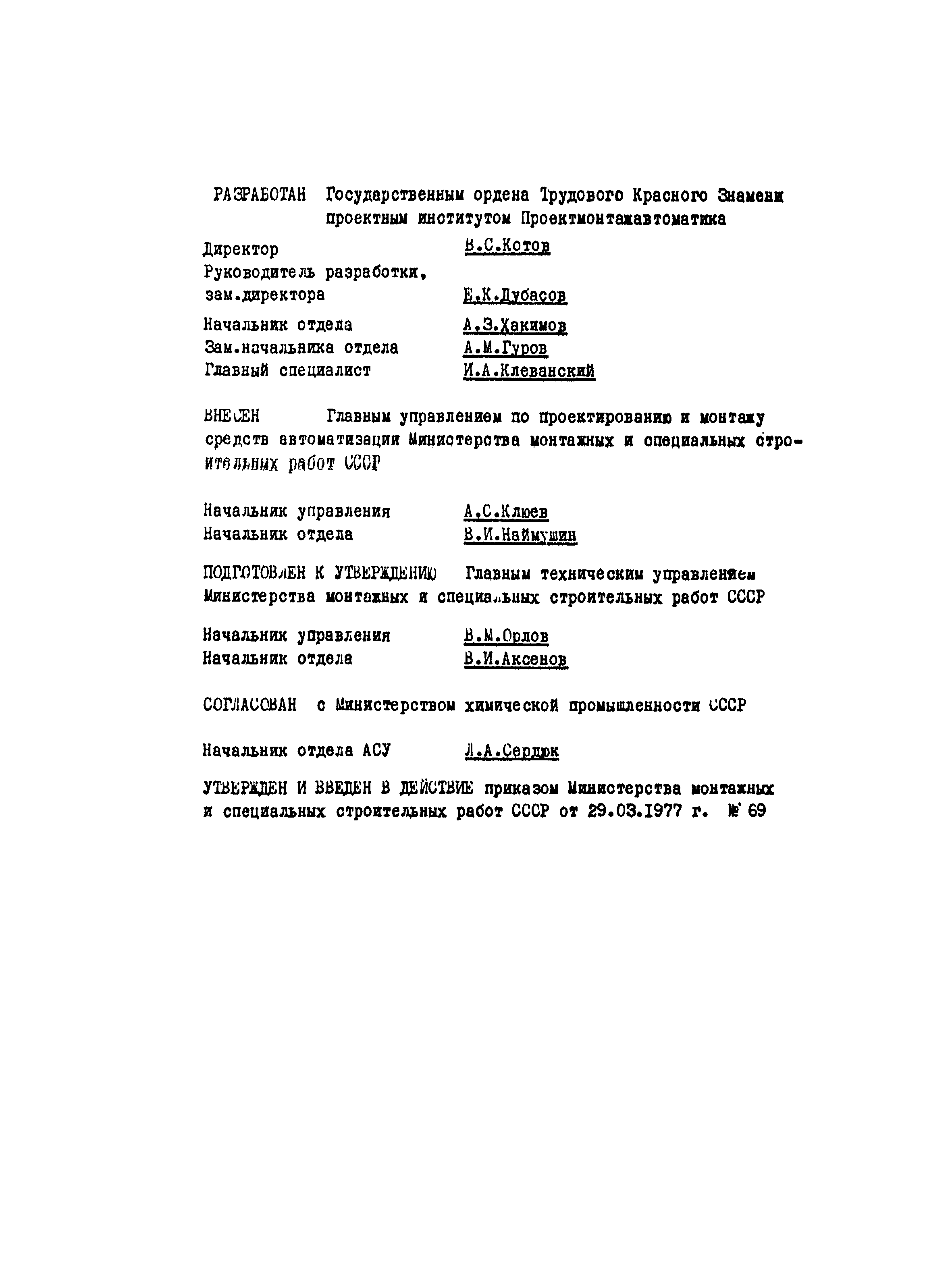

Разработан: Проектмонтажавтоматика
Утверждён:29.03.1977 Министерство монтажных и специальных строительных работ СССР (USSR Ministry of Industrial Installations and Military Construction 69)
Принят: Министерство химической промышленности СССР (USSR Ministry of the Chemical Industry )
Список изменений:
ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77ОСТ 36-27-77

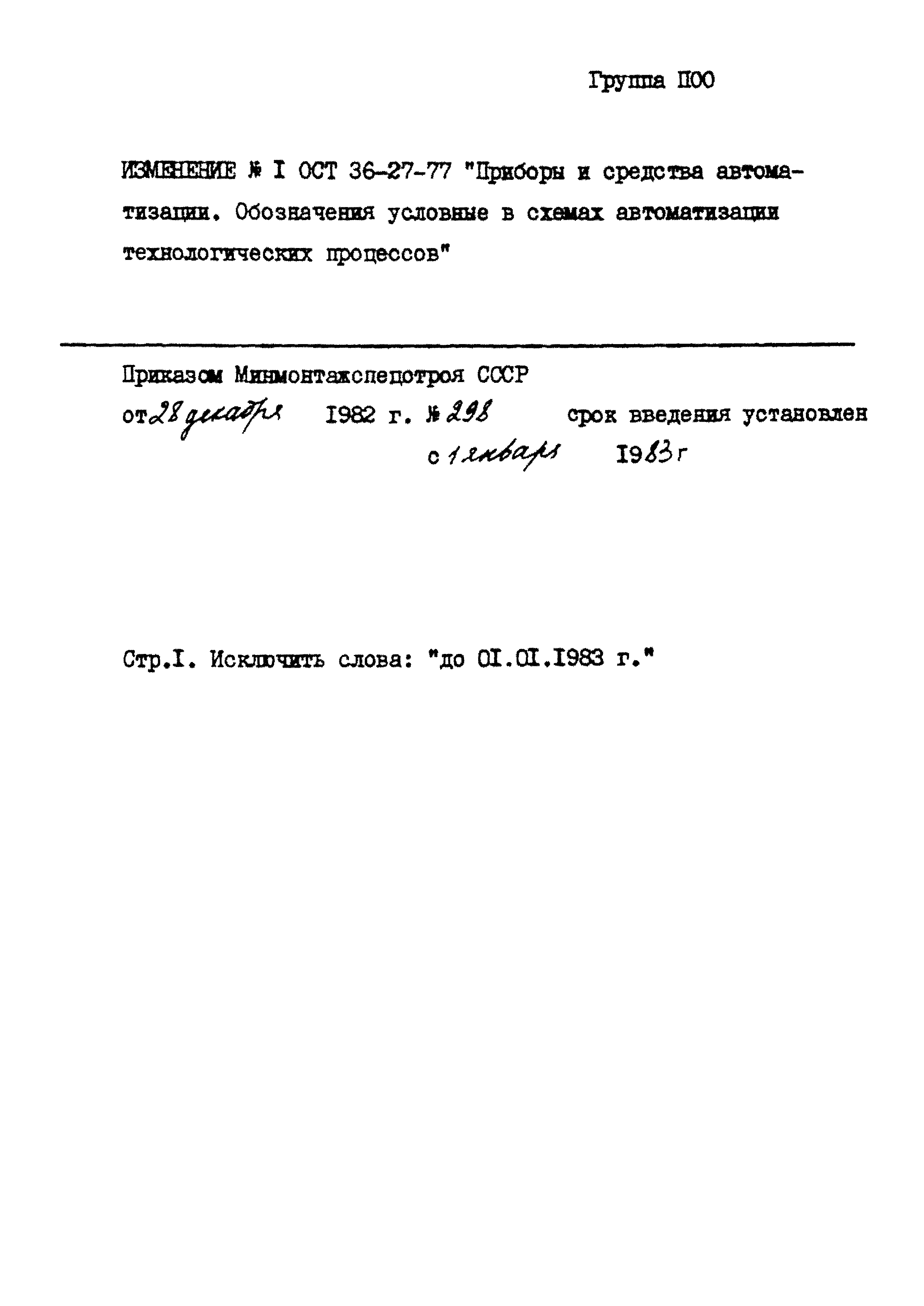

Текстовое изменение № 1 от 01.01.1983

№ 1
