Скачать СТО 70238424.27.040.009-2009 Турбина паровая К-300-240-1 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Дата актуализации: 01.01.2021

СТО 70238424.27.040.009-2009

Турбина паровая К-300-240-1 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования

Обозначение: СТО 70238424.27.040.009-2009
Обозначение англ: STO 70238424.27.040.009-2009
Статус:проект
Название рус.:Турбина паровая К-300-240-1 ЛМЗ. Технические условия на капитальный ремонт. Нормы и требования
Дата добавления в базу:01.10.2014
Дата актуализации:01.01.2021
Область применения:Стандарт распространяется на капитальный ремонт турбин паровых К—300—240—1 ЛМЗ и предназначен для применения генерирующими компаниями, эксплуатирующими организациями на тепловых электростанциях, ремонтными и иными организациями, осуществляющими ремонтное обслуживание оборудования электростанций.
Оглавление:1 Область применения
2 Нормативные ссылки
3 Термины, определения, обозначения и сокращения

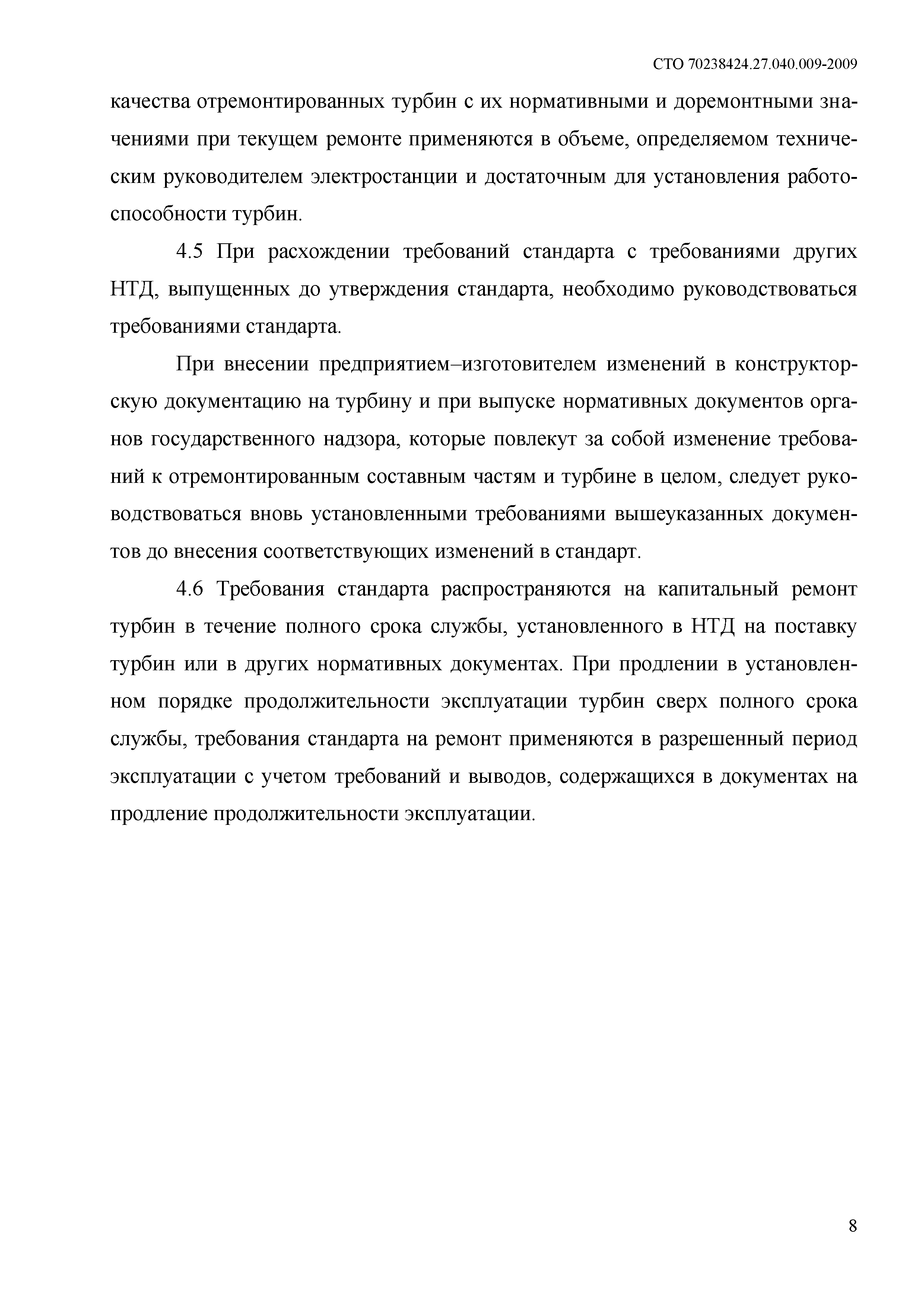

4 Общие положения
5 Общие технические сведения
6 Общие технические требования
7 Требования к составным частям (карты дефектации и измерений)
   7.1 Корпусные части цилиндра ВД (карты 1, 3, 5 - 7, 9 - 11, 13, 14)
   7.2 Корпусные части цилиндра СД (карты 1, 3, 5 - 7, 9 - 11, 14)
   7.3 Корпусные части цилиндра НД (карты 2, 4 - 6, 8 - 12, 14)
   7.4 Ротор ВД (карта 15)
   7.5 Ротор СД (карта 15)
   7.6 Ротор НД (карта 15)
   7.7 Передний подшипник (карты 16, 17, 22, 23, 25)
   7.8 Средний подшипник (карты 16 - 25)
   7.9 Валоповоротное устройство (карта 26)
   7.10 Цилиндр ВД (карта 27)

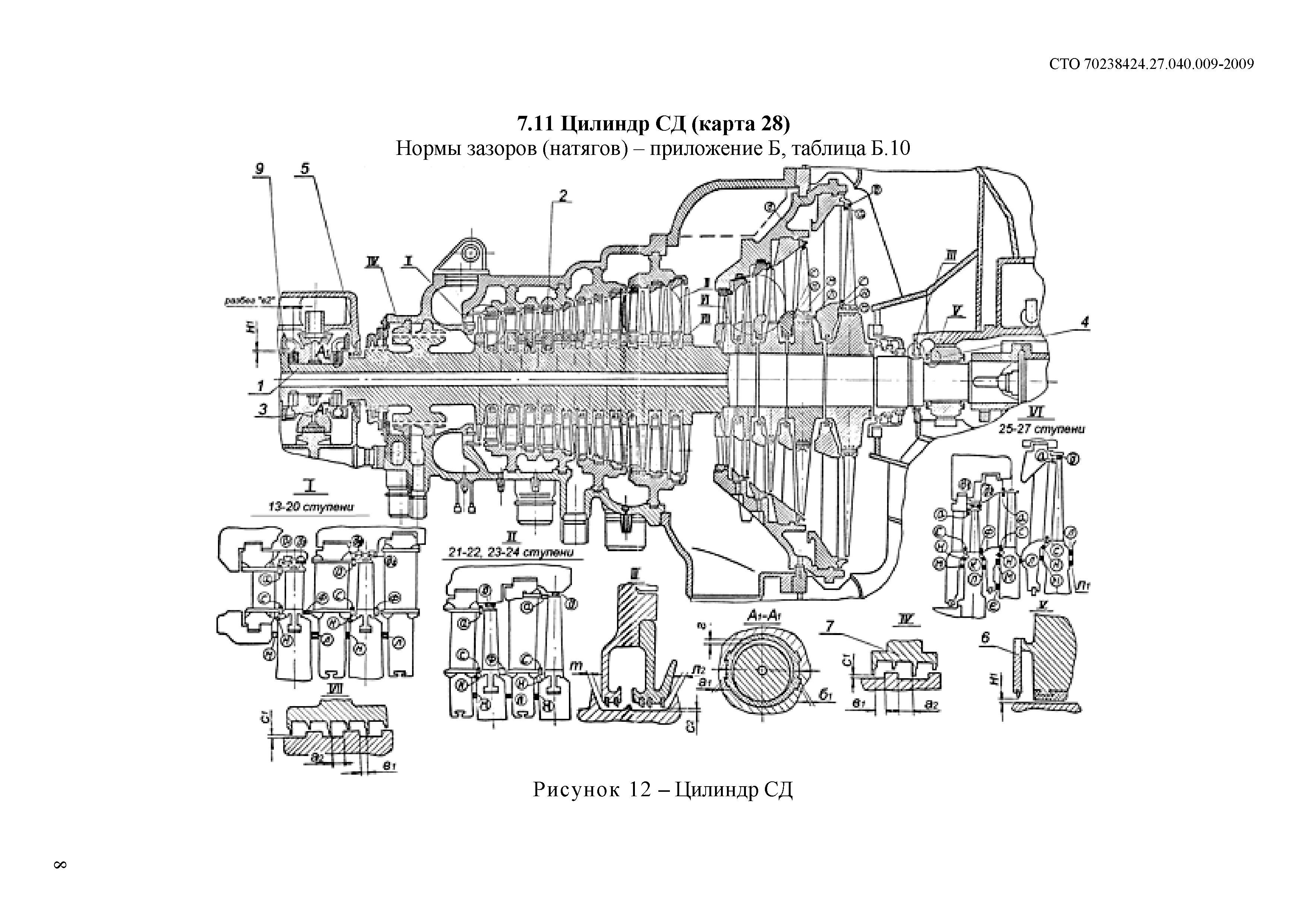

   7.11 Цилиндр СД (карта 28)
   7.12 Цилиндр НД (карта 27)
   7.13 Регулятор скорости РС-3000-3 (карта 28)
   7.14 Привод регулятора скорости (карта 29)
   7.15 Привод к тахометру (карта 30)
   7.16 Блок золотников регулятора скорости (карты 31 - 36)
   7.17 Промежуточный золотник черт. Б-1 195767 (карты 31 - 36)
   7.18 Промежуточный золотник черт. Ау-1252729 (карты 31 - 36)
   7.19 Электрогидравлический преобразователь черт. Б-1195498 (карты 31 - 36)
   7.20 Электрогидравлический преобразователь черт. Б-1235226 (карты 31 - 36)
   7.21 Золотники регулятора безопасности (карты 31 - 36)

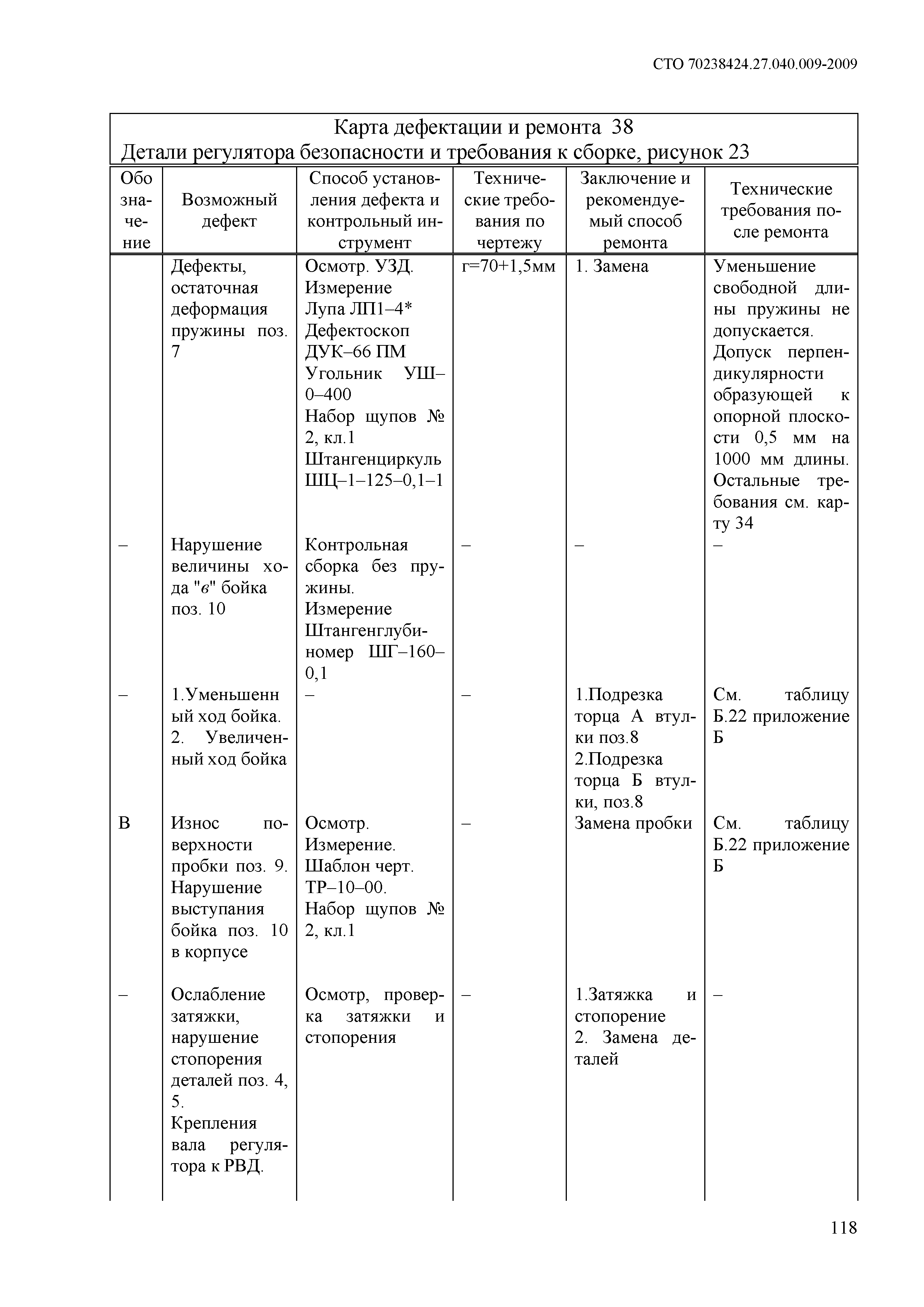

   7.22 Регулятор безопасности (карты 37 - 38)

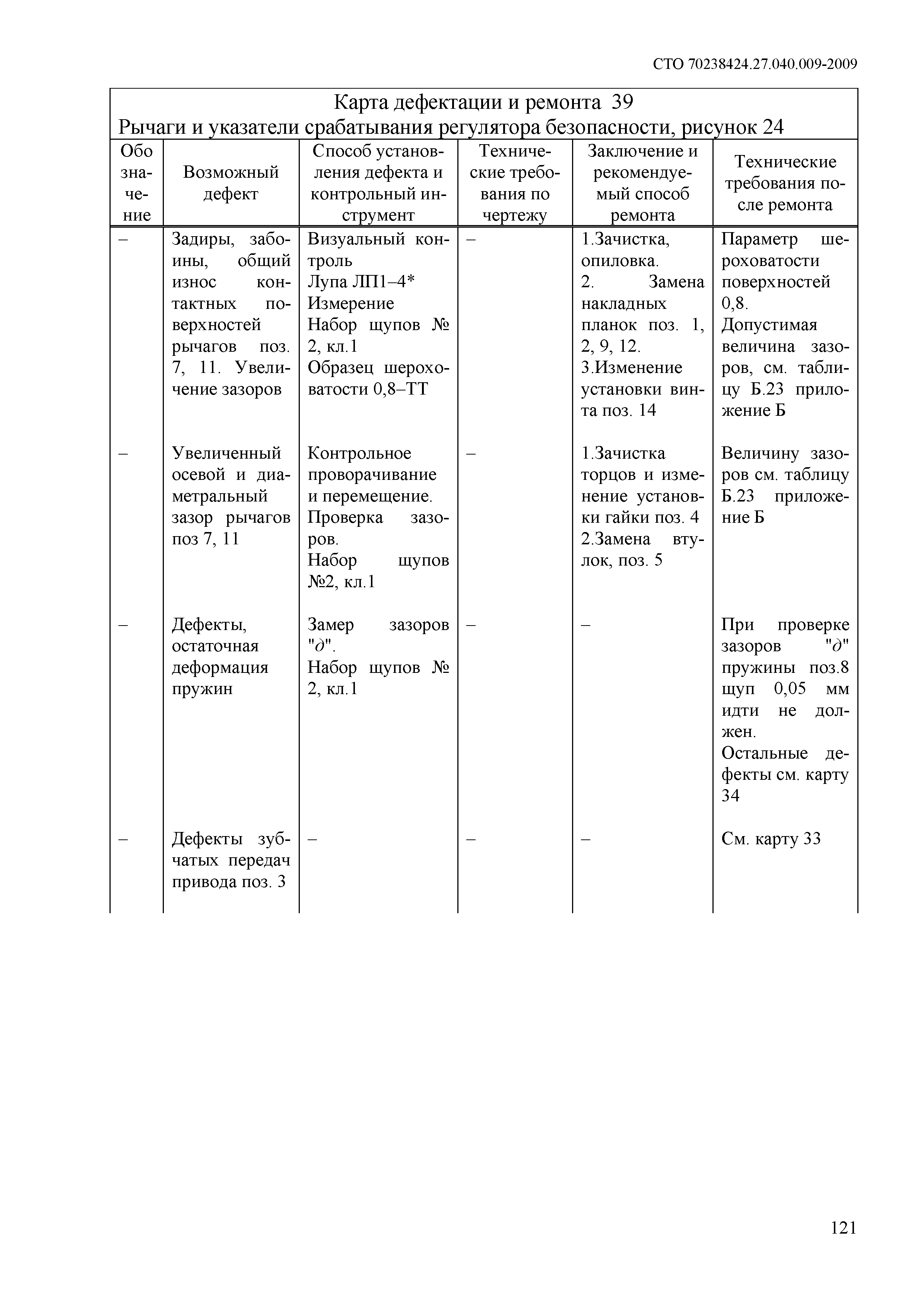

   7.23 Рычаги и указатели срабатывания регулятора безопасности (карта 39)
   7.24 Электромагнитный выключатель (карта 40)
   7.25 Коробка регулирования (карта 41)
   7.26 Сервомотор автоматического затвора свежего пара (карты 42 - 44)
   7.27 Сервомотор регулирующих клапанов ЦВД (карты 42 - 44)
   7.28 Сервомотор регулирующих клапанов ЦСД (карты 42 - 44)
   7.29 Сервомотор сбросного клапана (карты 42 - 44)
   7.30 Клапан автоматического затвора (карты 45 - 49)
   7.31 Клапаны регулирующие ЦВД (карты 45 - 47, 49)
   7.32 Клапаны регулирующие ЦВД с разгрузкой (карты 45 - 47, 49)
   7.33 Клапаны ЦСД с коробкой (карты 45 - 49)
   7.34 Привод отсечного клапана ЦСД (карта 49)
   7.35 Сбросной клапан (карты 45 - 47, 49)
8 Требования к сборке и к отремонтированному изделию
9 Испытания и показатели качества отремонтированной турбины
10 Требования к обеспечению безопасности
11 Оценка соответствия
Приложение А (обязательное). Допускаемые замены материалов

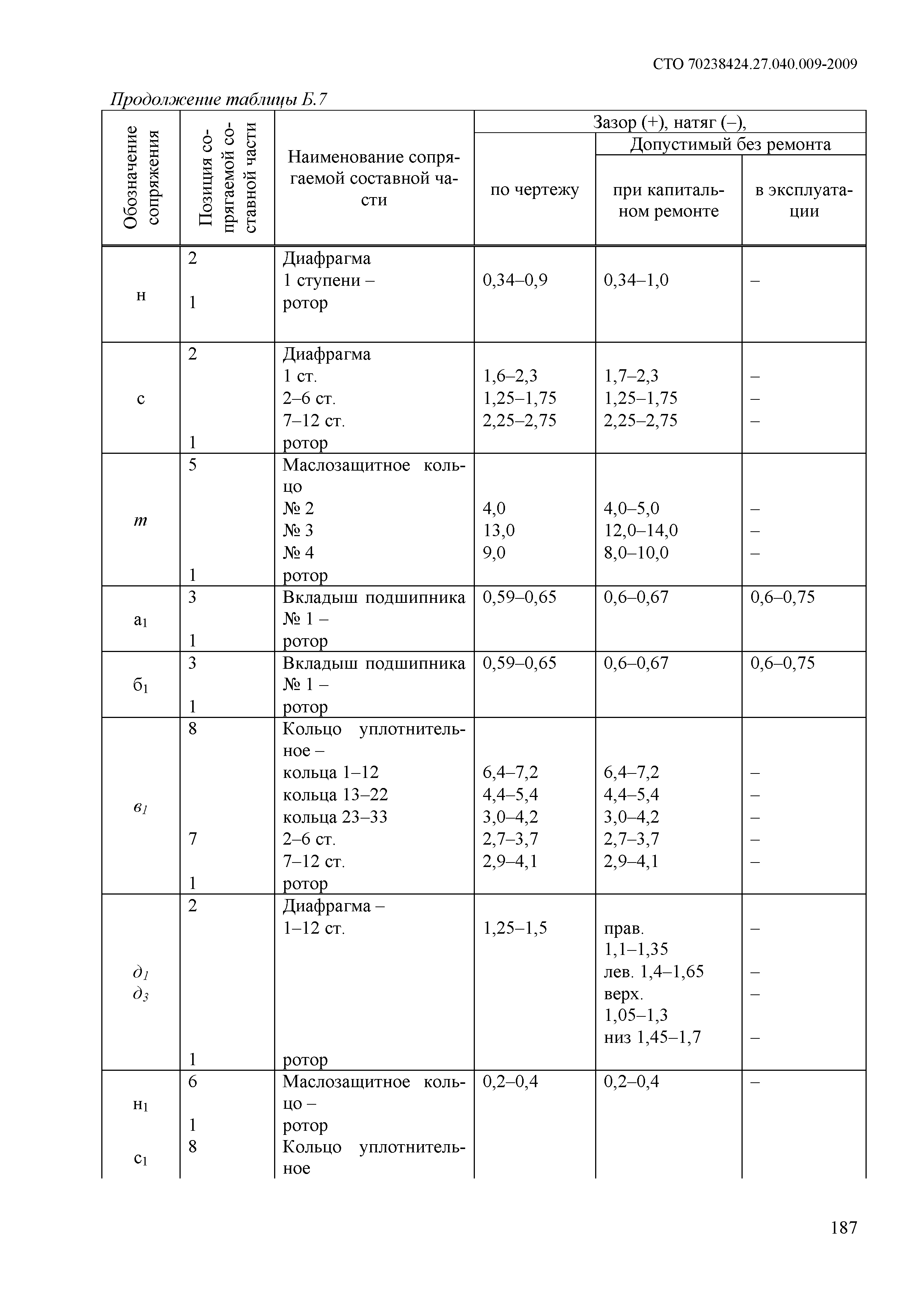

Приложение Б (обязательное). Нормы зазоров (натягов)
Приложение В (рекомендуемое). Перечень средств измерения, упомянутых в стандарте
Приложение Г (обязательное). Замена бандажей без разлопачивания ступени турбины
Приложение Д (обязательное). "О допустимости увеличения отверстий под болты в соединительных муфтах турбоагрегатов при ремонтах валопроводов"
Приложение Е (обязательное). Контроль травлением металла лопаток из хромистых сталей паровых турбин

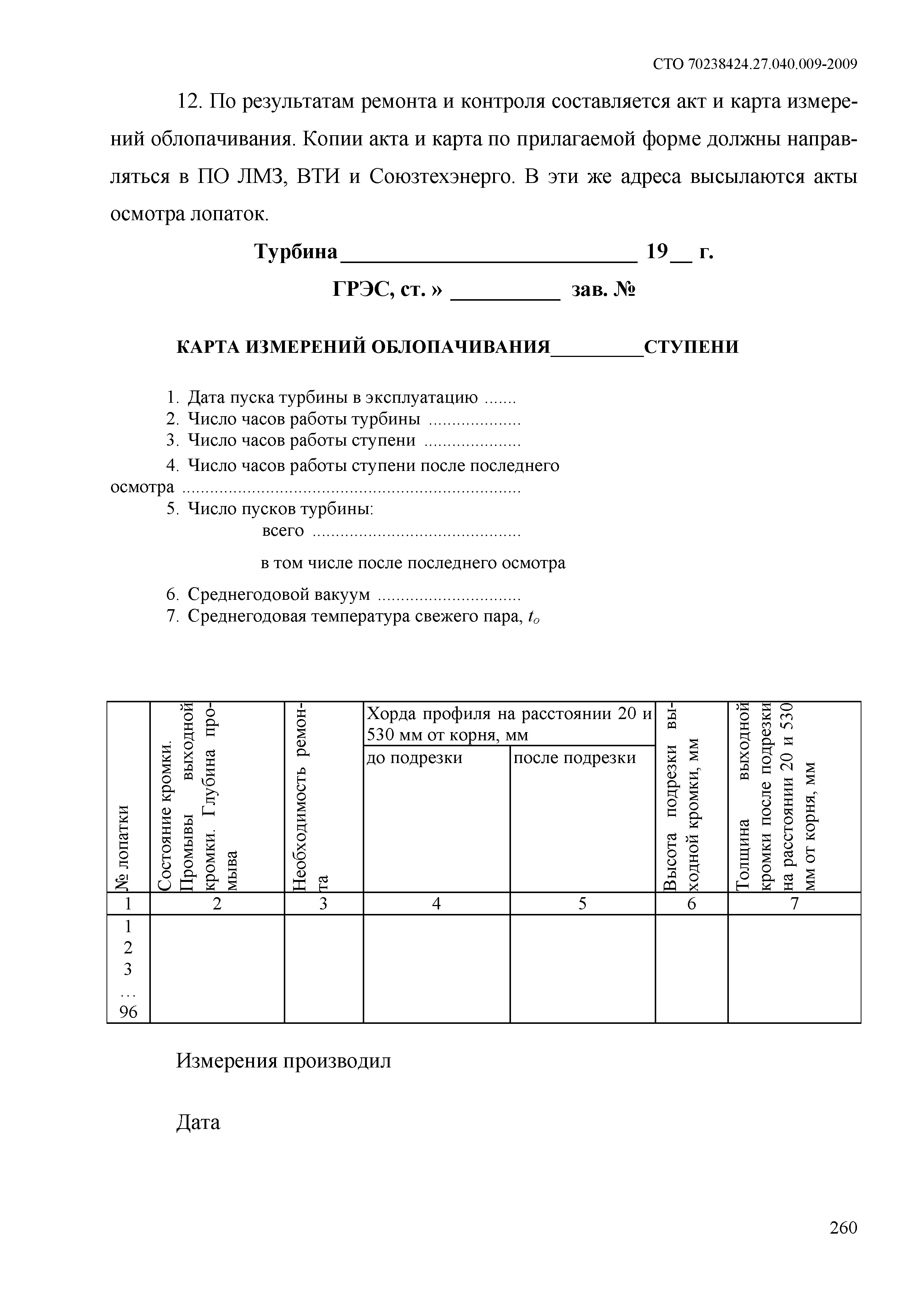

Приложение Ж (обязательное). Осмотр, ремонт и контроль выходных кромок рабочих лопаток последних ступеней ЦНД турбин: К-300-240, К-500-240 и К-800-240
Приложение З (обязательное). Ремонт и замена регулятора скорости на электростанциях
Приложение И (обязательное). Устранение ослабления посадки седел стопорных и регулирующих клапанов п/турбин высокого давления
Библиография
Разработан: ЗАО ЦКБ Энергоремонт
Утверждён: НП ИНВЭЛ
