Скачать ПКО-2010.4 Пособие для конструкторов по применению стандартов СПДС - ГОСТ Р 21.1101-2009, ЕСКД - ГОСТ 2.316-2008, ЕСКД - ГОСТ 2.307-68*

Дата актуализации: 01.01.2021

ПКО-2010.4

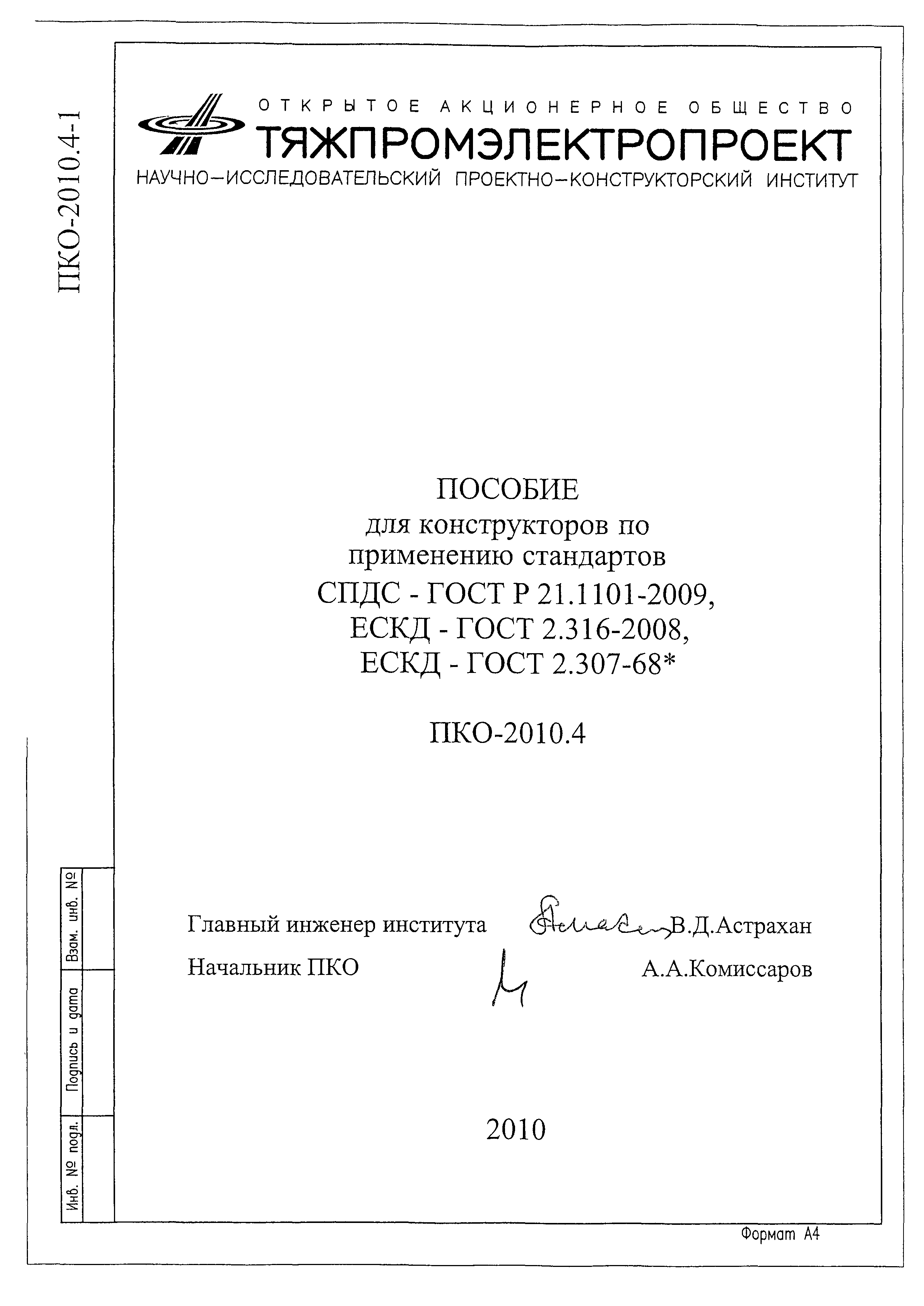

Пособие для конструкторов по применению стандартов СПДС - ГОСТ Р 21.1101-2009, ЕСКД - ГОСТ 2.316-2008, ЕСКД - ГОСТ 2.307-68*

Обозначение:	ПКО-2010.4
Обозначение англ:	ПКО-2010.4
Статус:	действует
Название рус.:	Пособие для конструкторов по применению стандартов СПДС - ГОСТ Р 21.1101-2009, ЕСКД - ГОСТ 2.316-2008, ЕСКД - ГОСТ 2.307-68*
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Область применения:	В пособии приведены изображения на чертежах размеров, надписей, технических требований, линий - выносок и т.п., которые следует применять при выполнении конструктивных электротехнических чертежей.

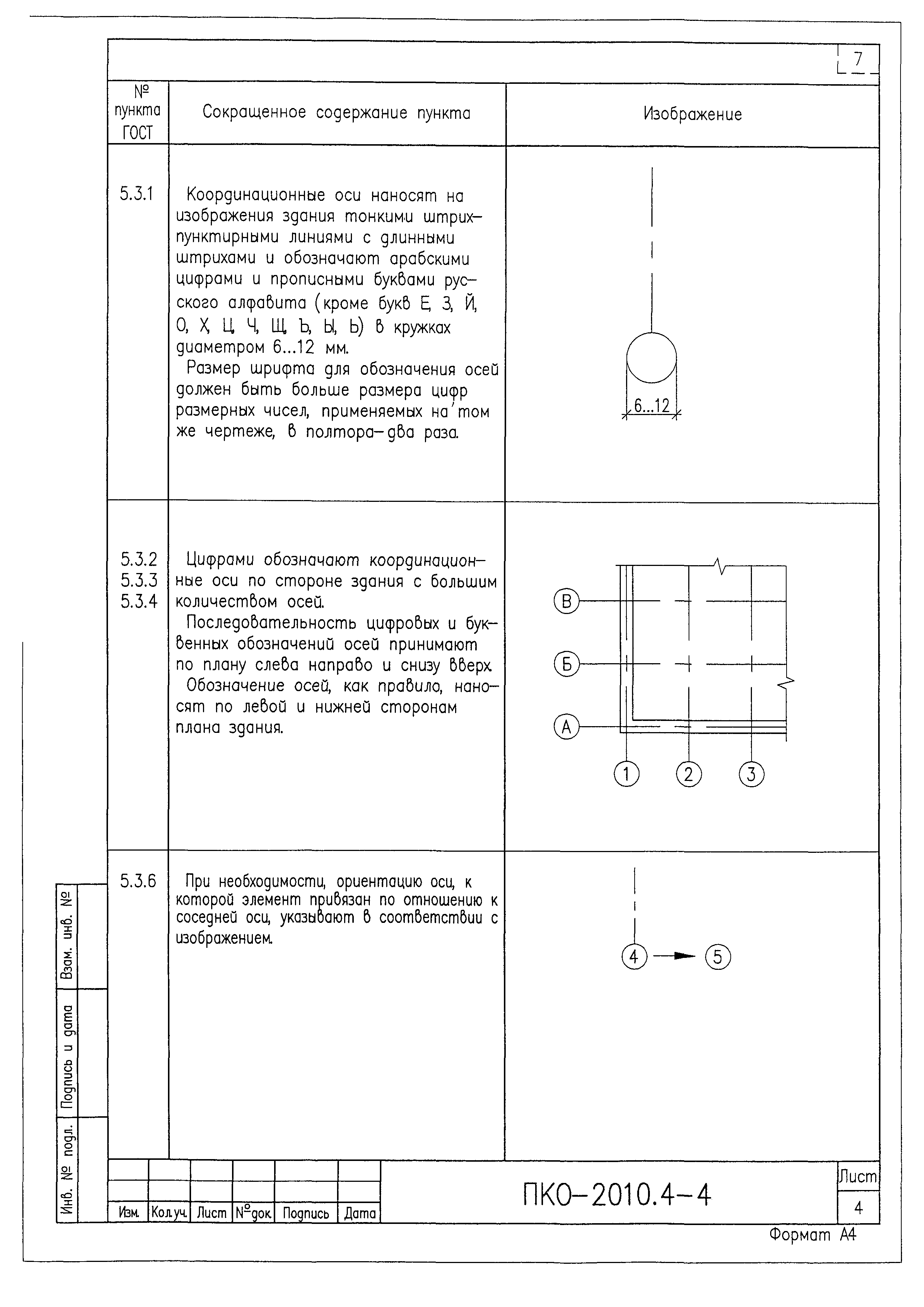

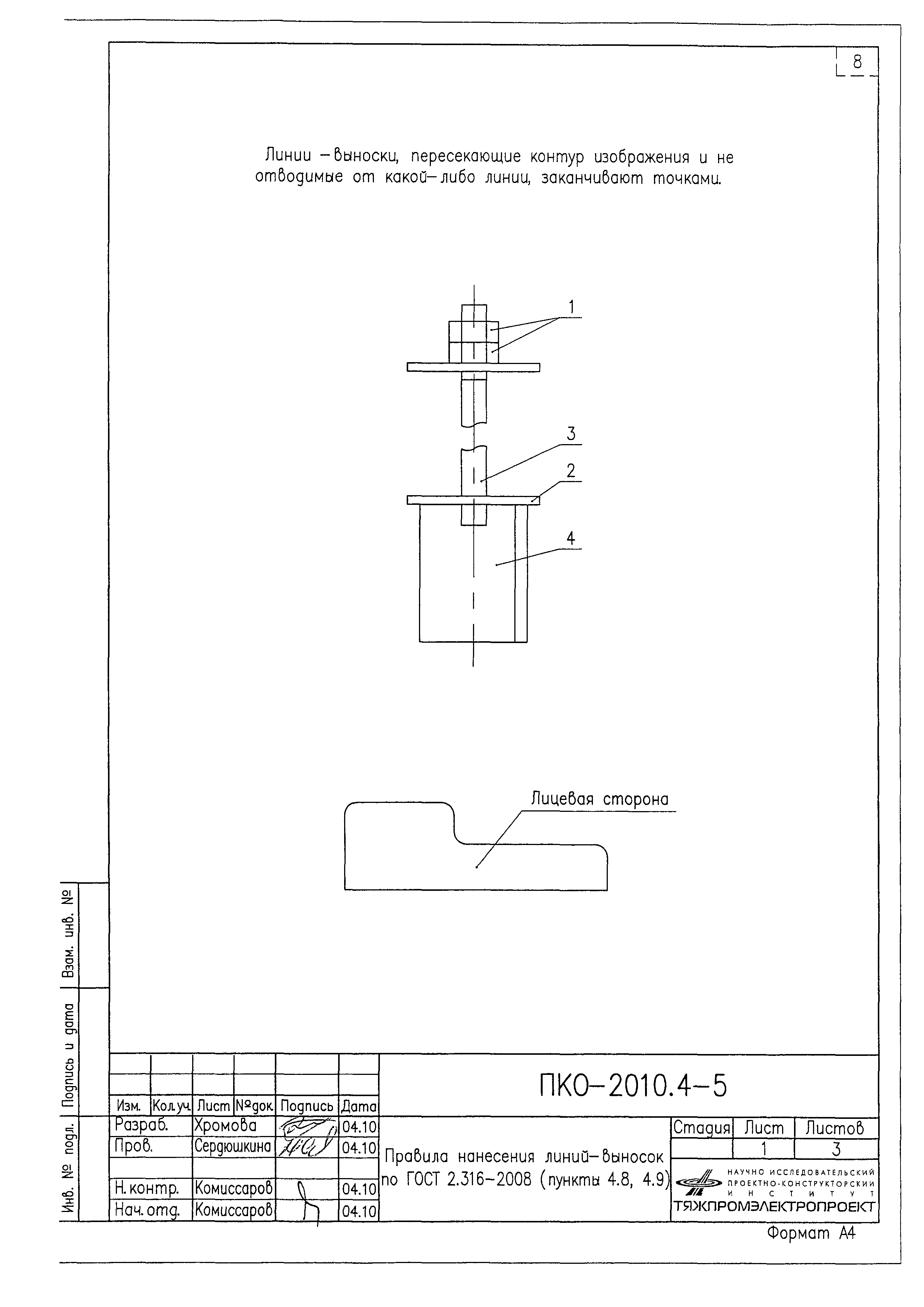

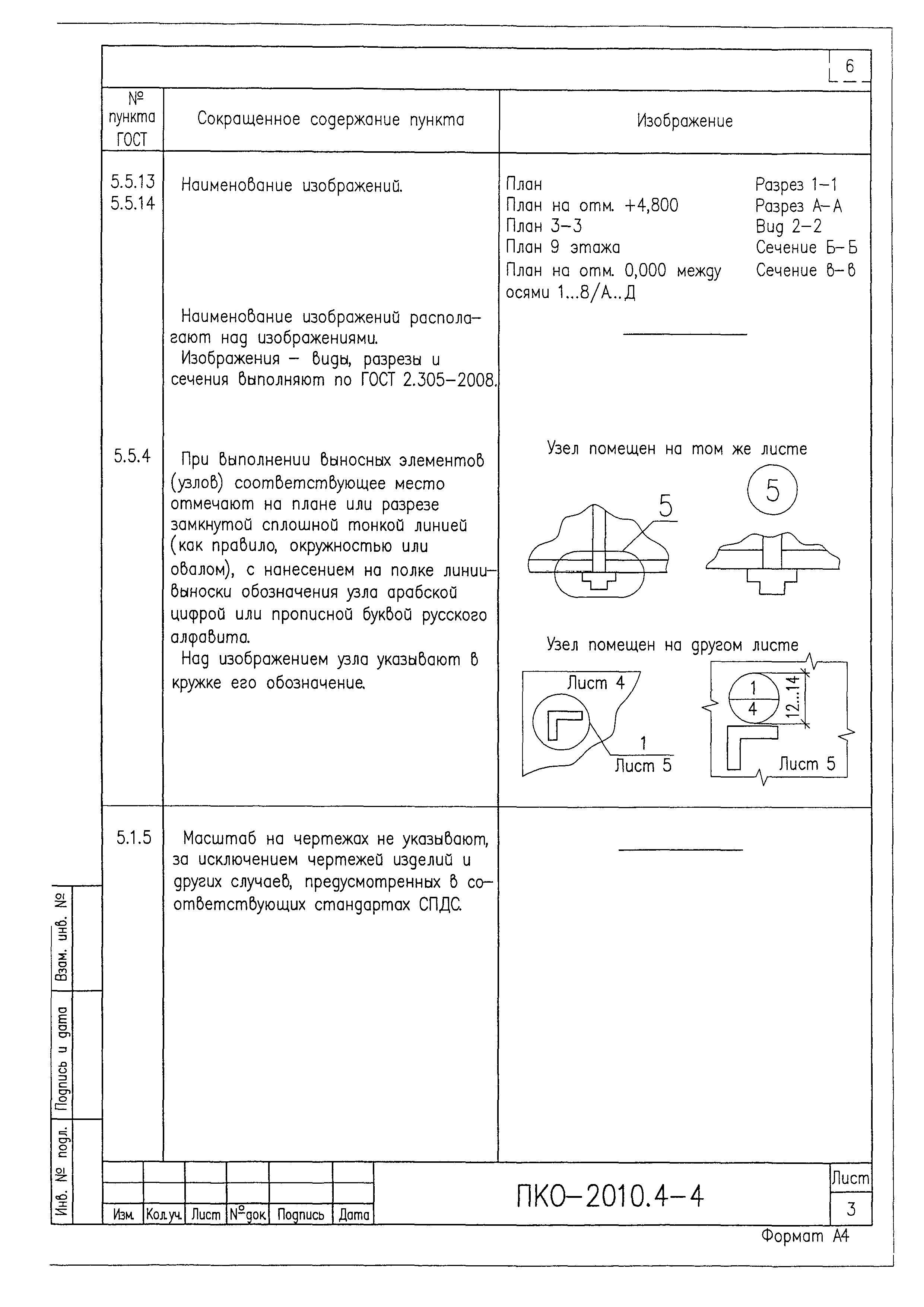

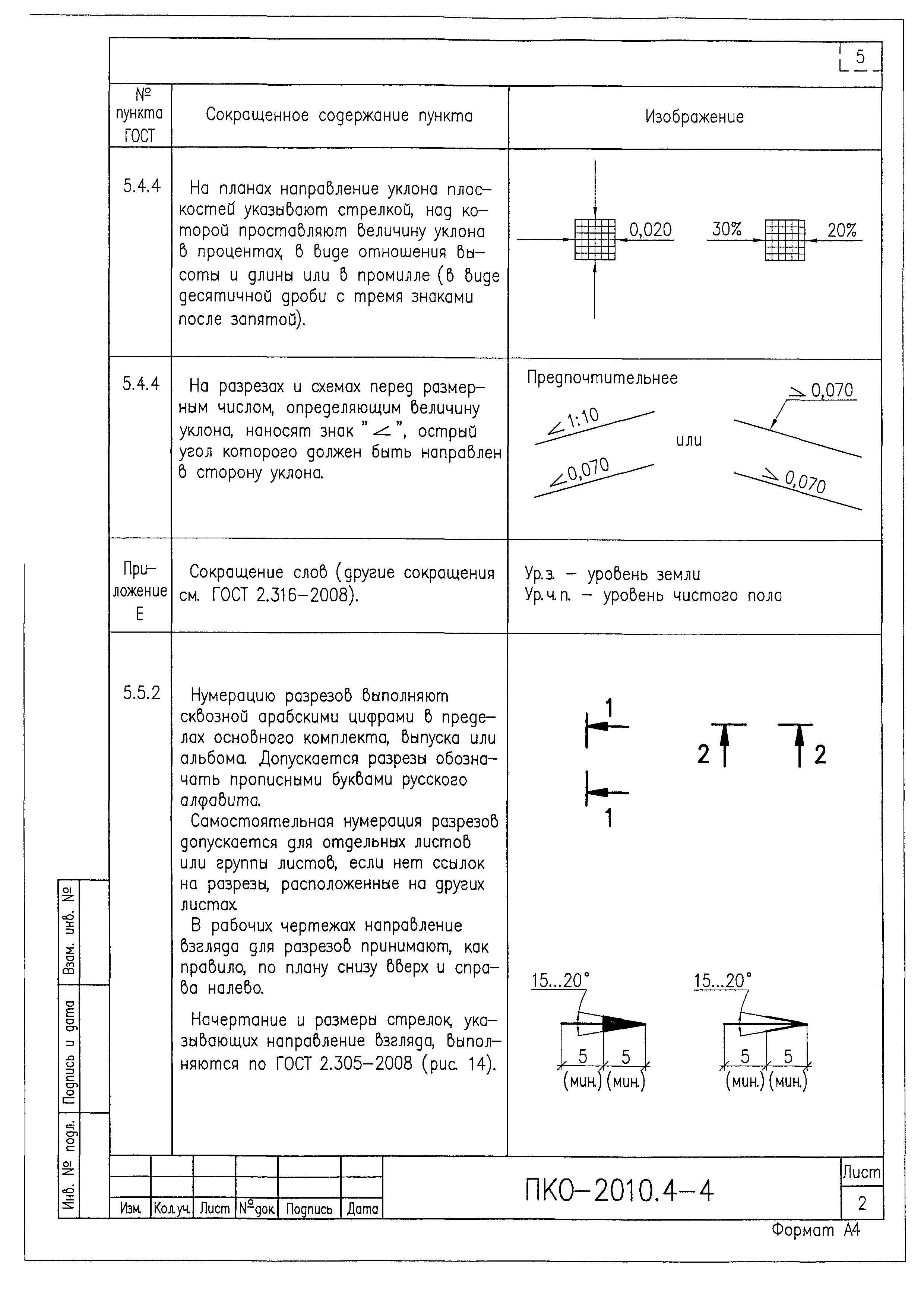

Оглавление:	Содержание Пояснительная записка Основные требования к чертежам по ГОСТ Р 21.1101-2009 (выдержки) Правила нанесения линий - выносок по ГОСТ 2.316-2008 (пункты 4.8, 4.9) Правила нанесения размеров по ГОСТ 2.307-68* (выдержки)
Разработан:	ОАО НИПИ Тяжпромэлектропроект
Утверждён:	ОАО НИПИ Тяжпромэлектропроект
Заменяет собой:	ПКО-2009.4
Нормативные ссылки:	ГОСТ 2.307-68 «Единая система конструкторской документации. Нанесение размеров и предельных отклонений» ГОСТ 2.316-2008 «Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах. Общие положения» ГОСТ 2.305-2008 «Единая система конструкторской документации. Изображения - виды, разрезы, сечения» ГОСТ Р 21.1101-2009 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»
