Скачать 3852тм Том 3. Металлические опоры ВЛ 220 и 330 кВ, допускающие горячую оцинковку

Дата актуализации: 01.01.2021

3852тм

Том 3. Металлические опоры ВЛ 220 и 330 кВ, допускающие горячую оцинковку

Обозначение:	3852тм
Обозначение англ:	3852тм
Статус:	действует
Название рус.:	Том 3. Металлические опоры ВЛ 220 и 330 кВ, допускающие горячую оцинковку
Дата добавления в базу:	01.10.2014
Дата актуализации:	01.01.2021
Дата введения:	01.01.1965

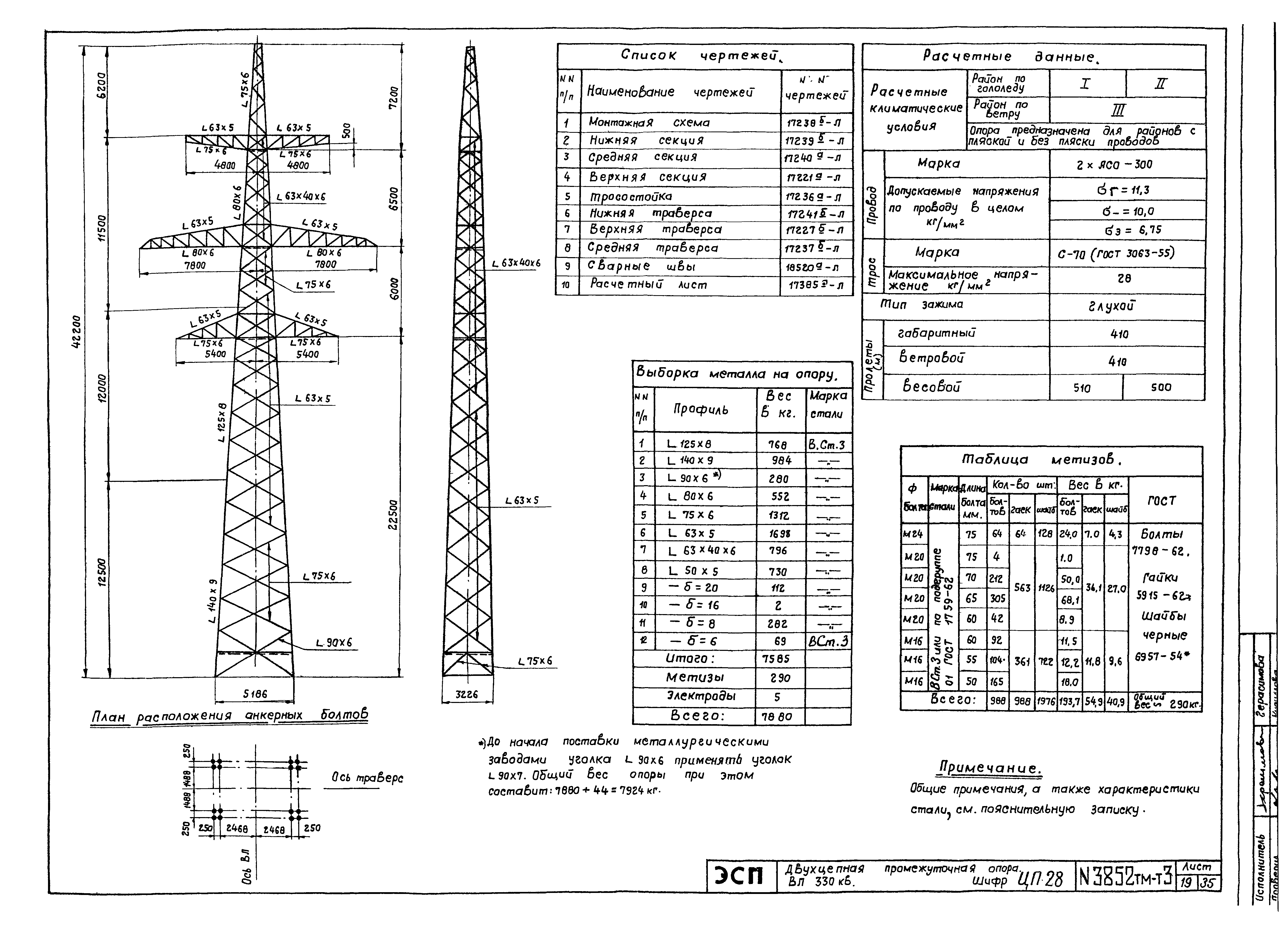

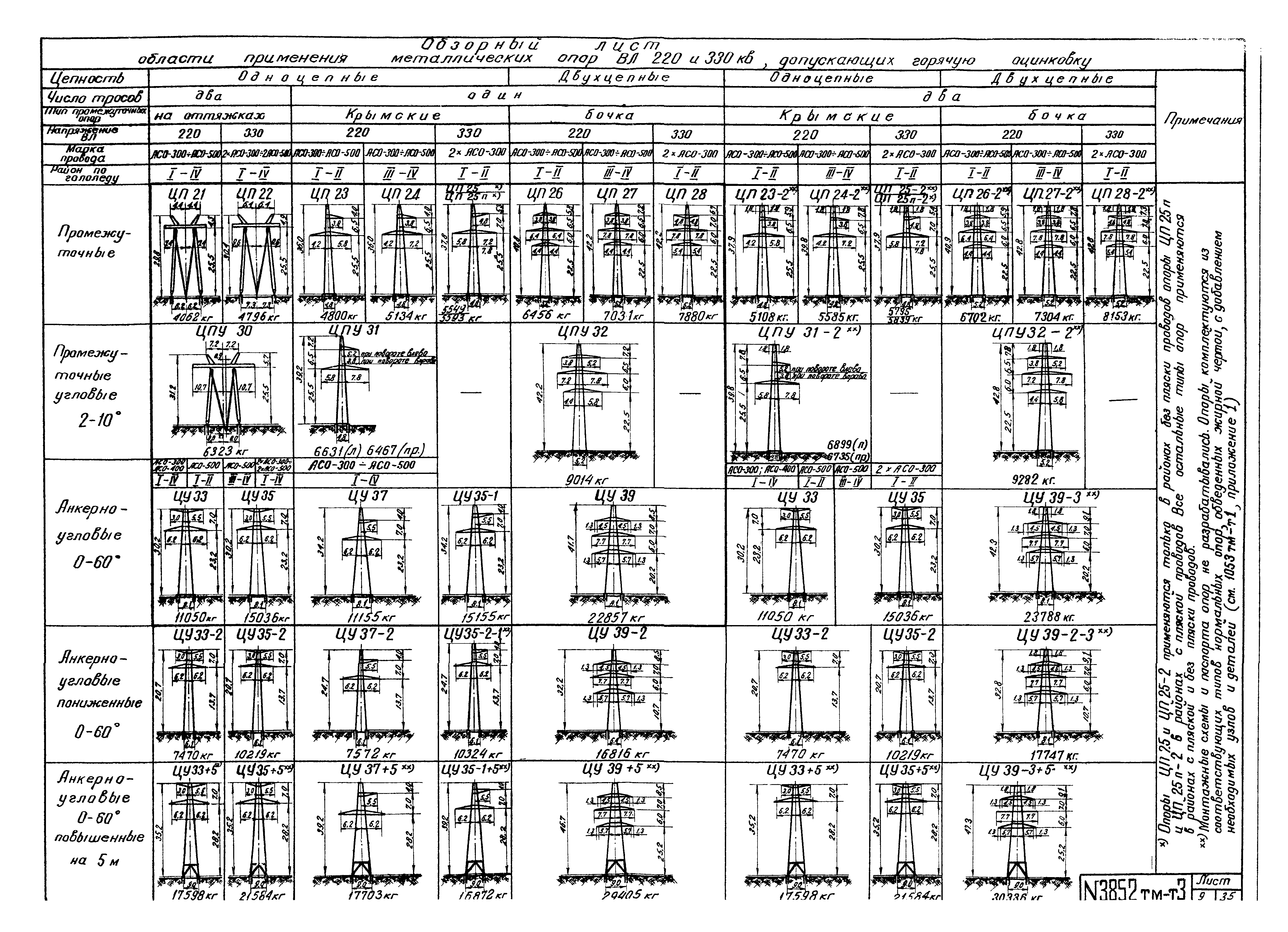

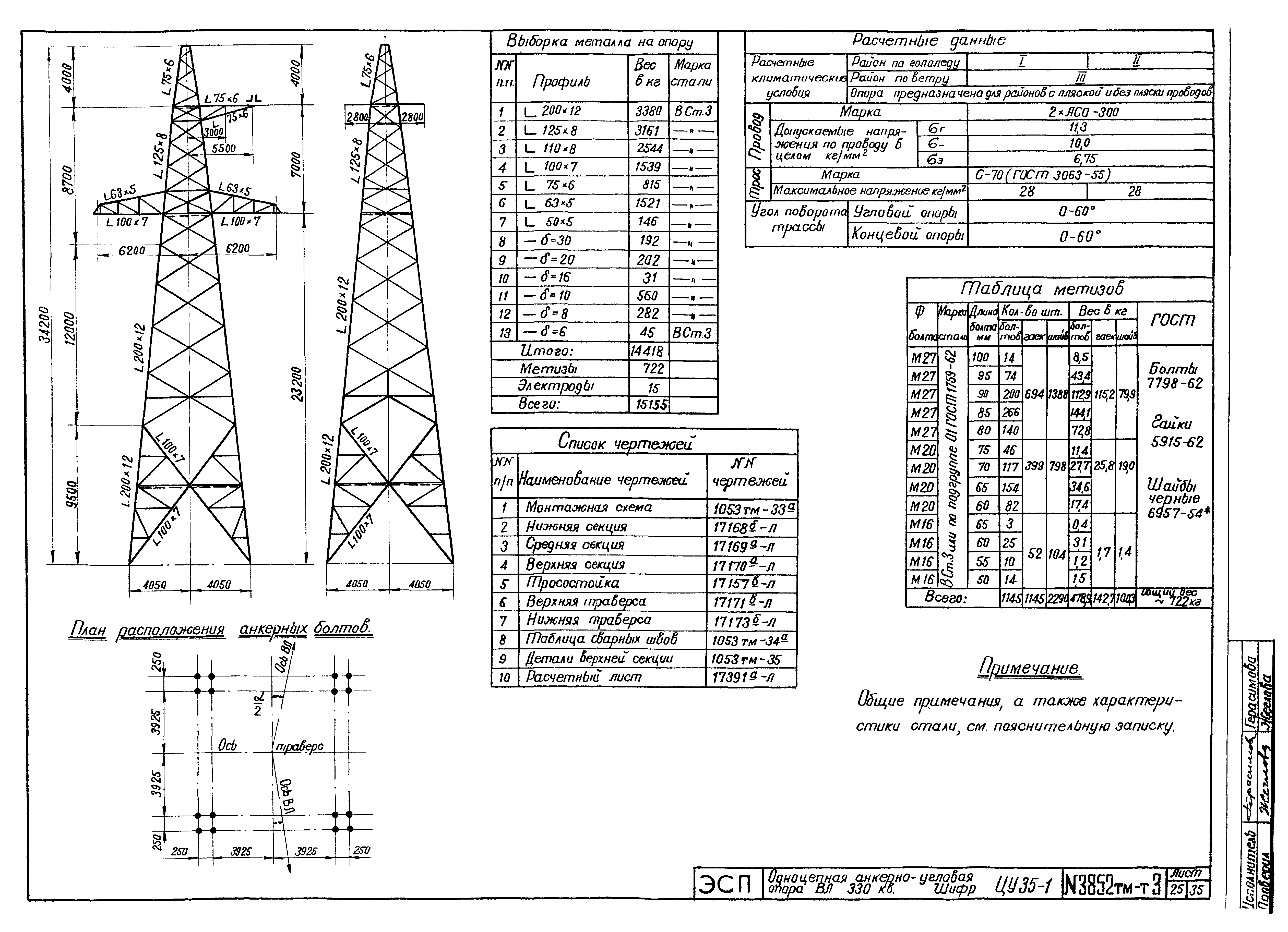

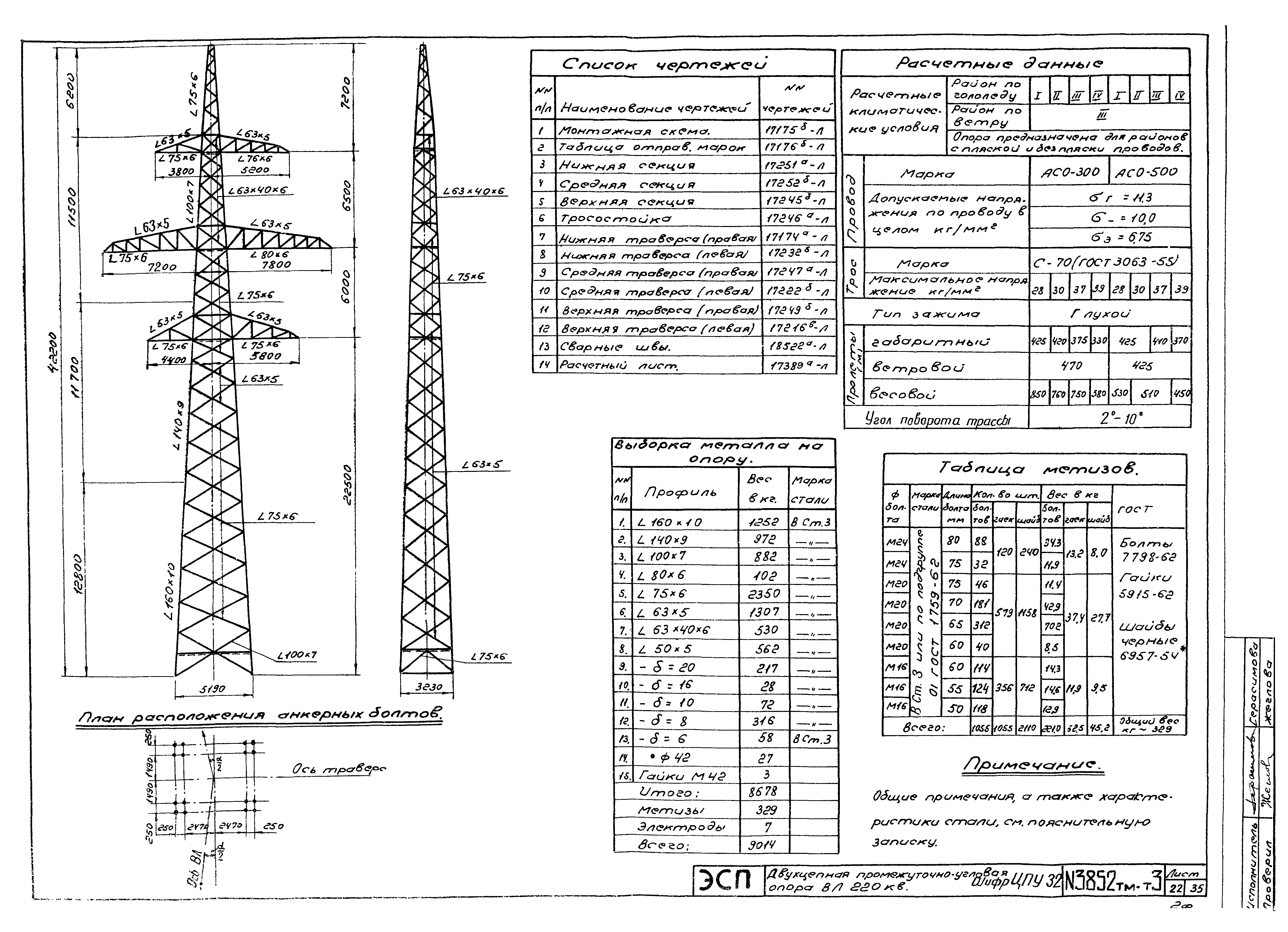

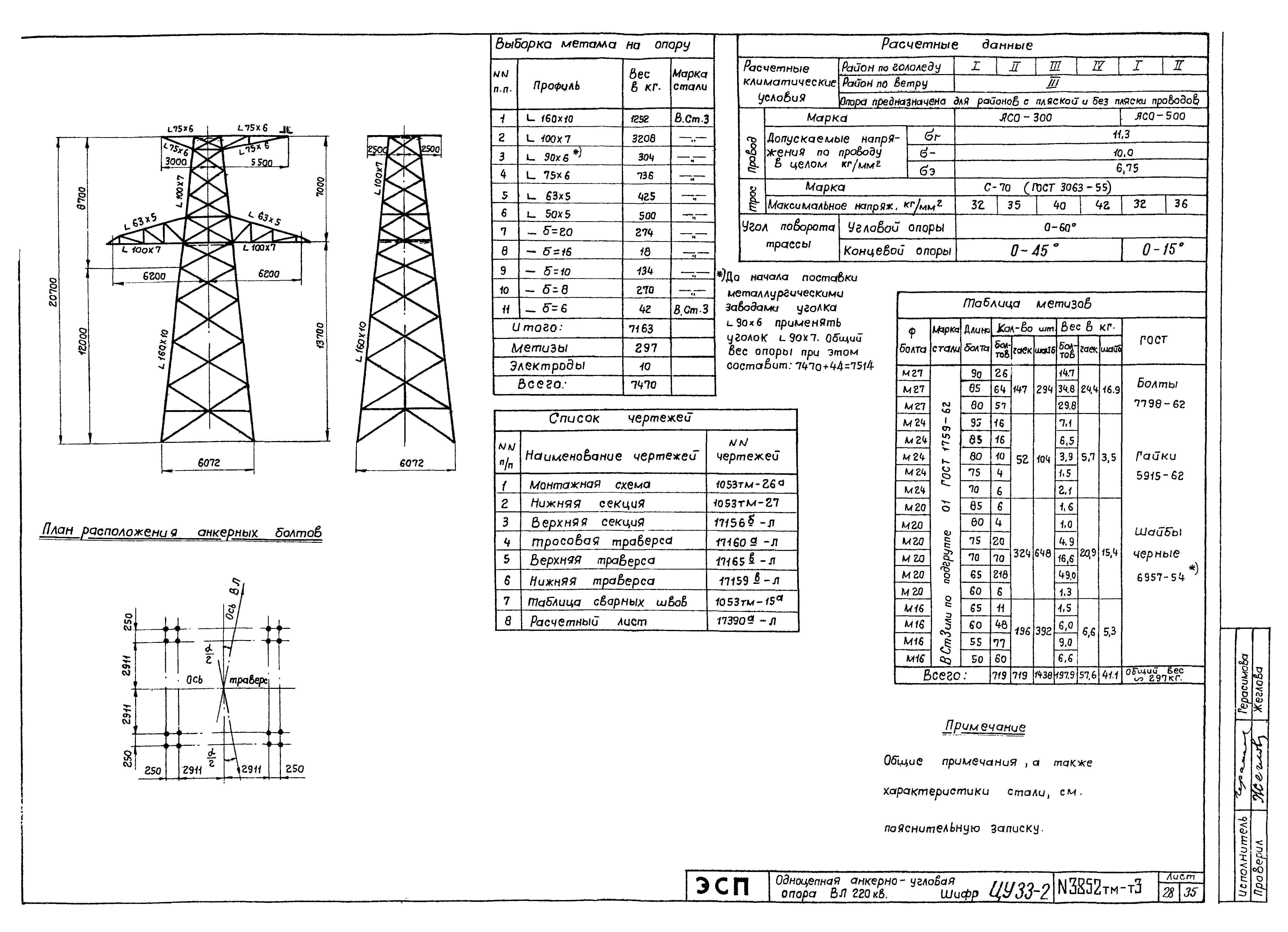

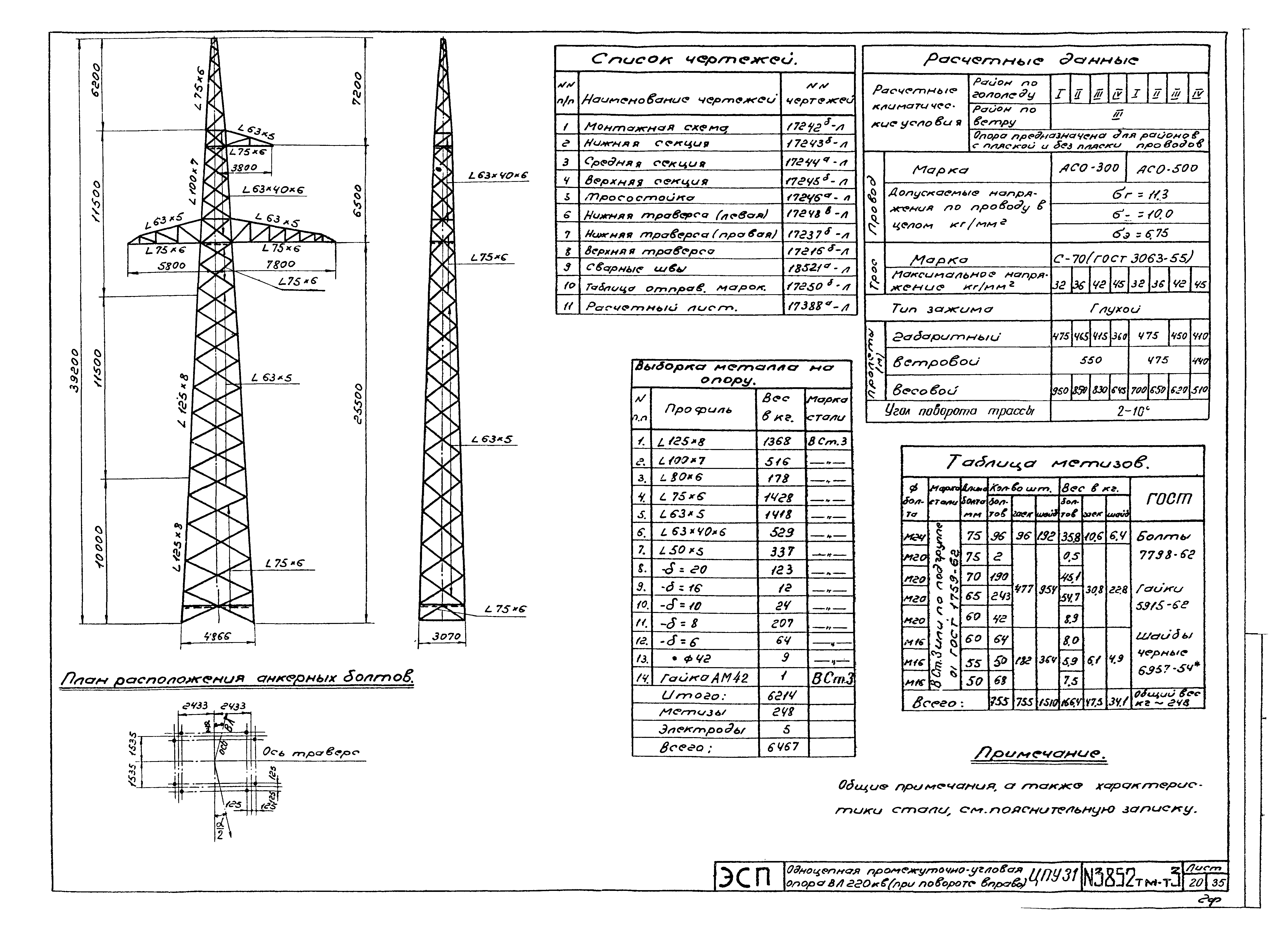

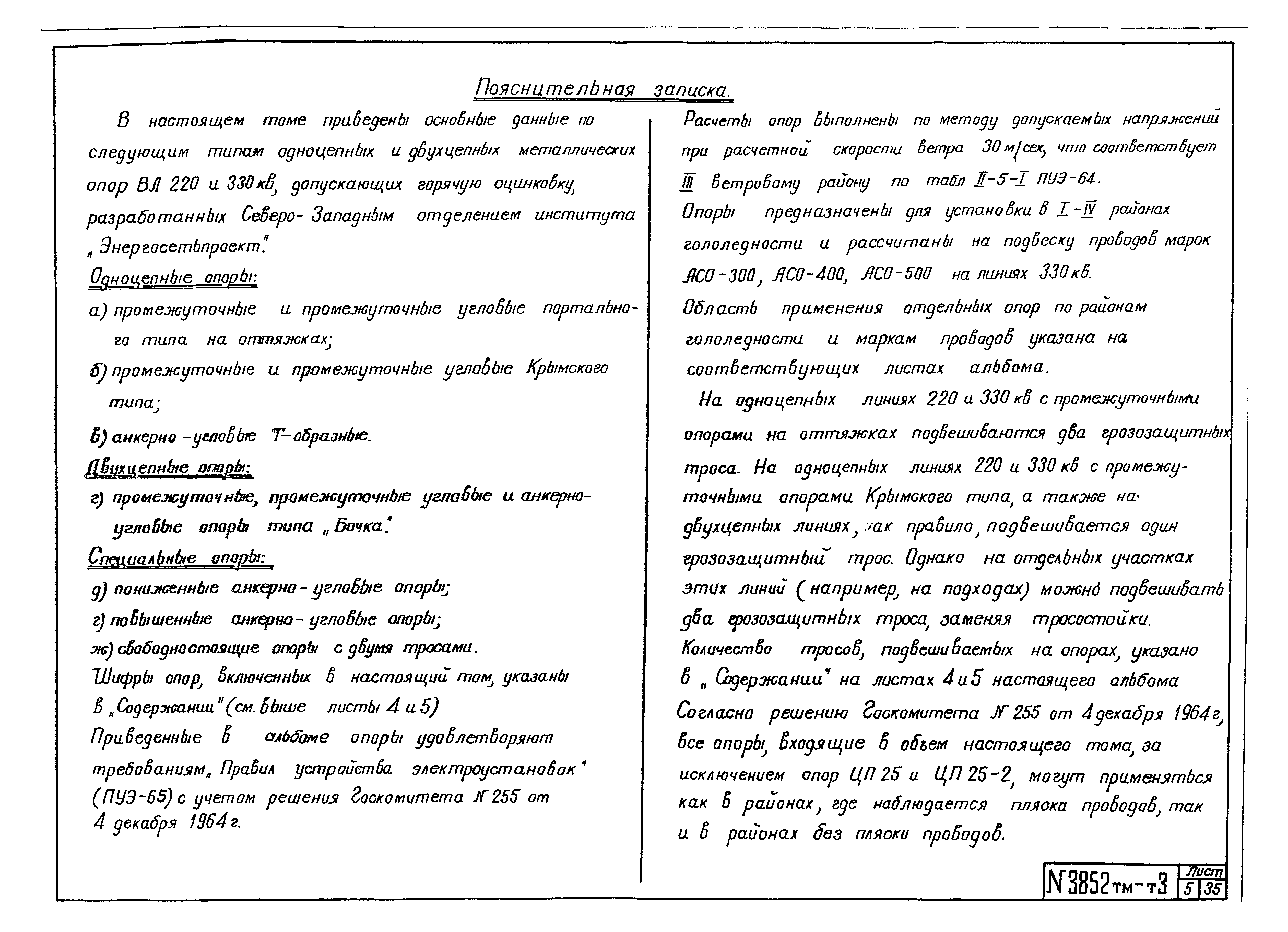

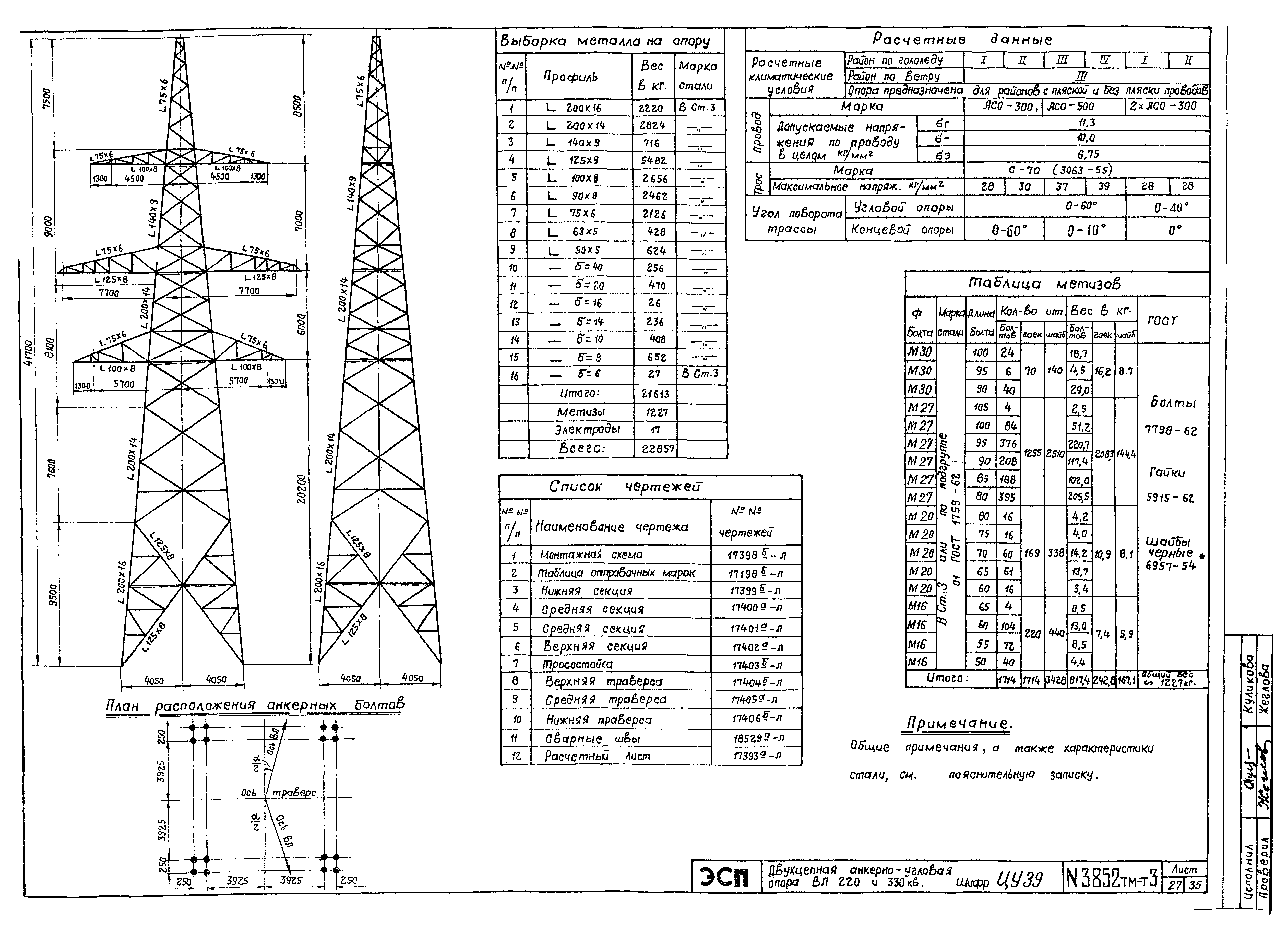

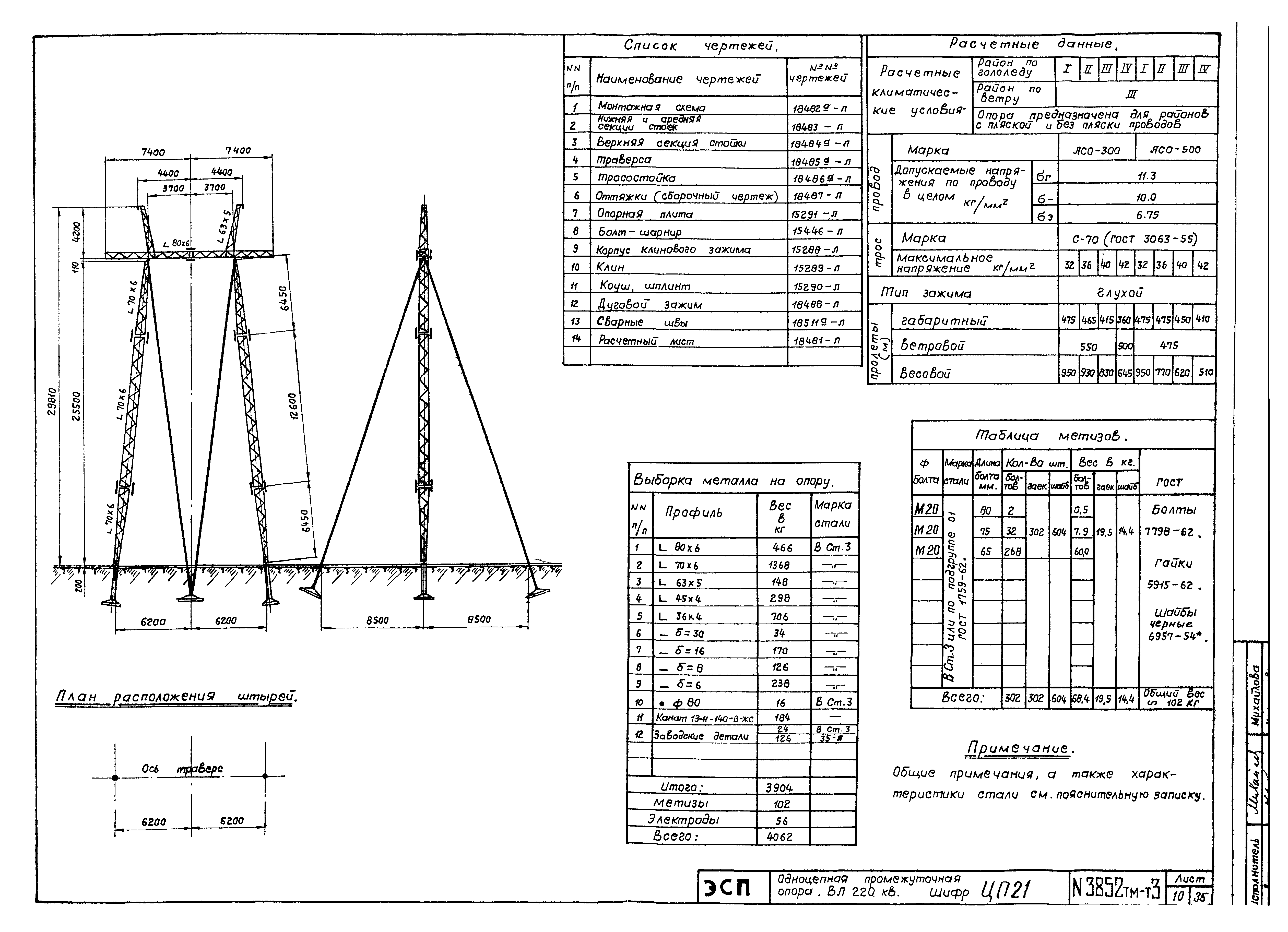

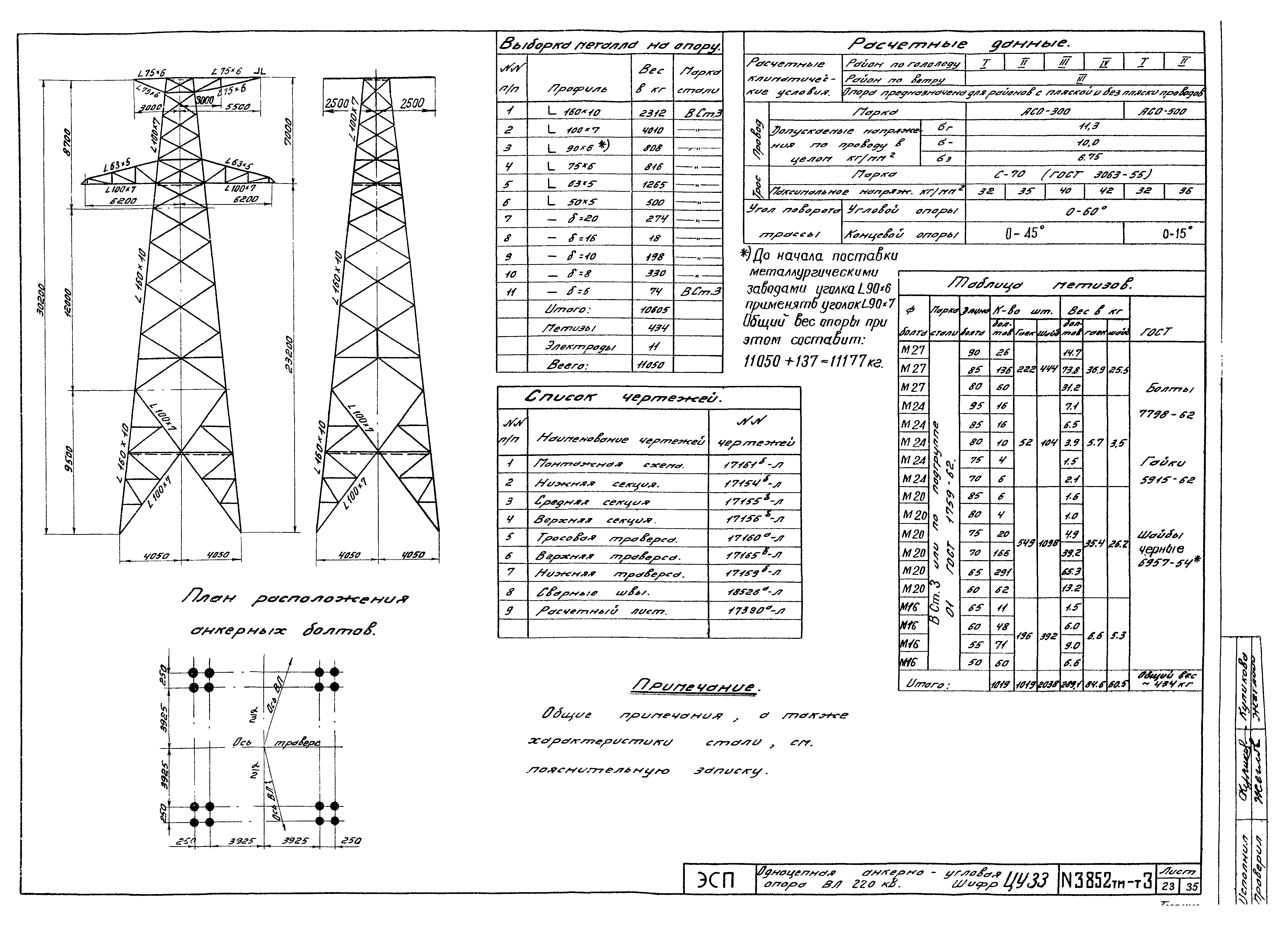

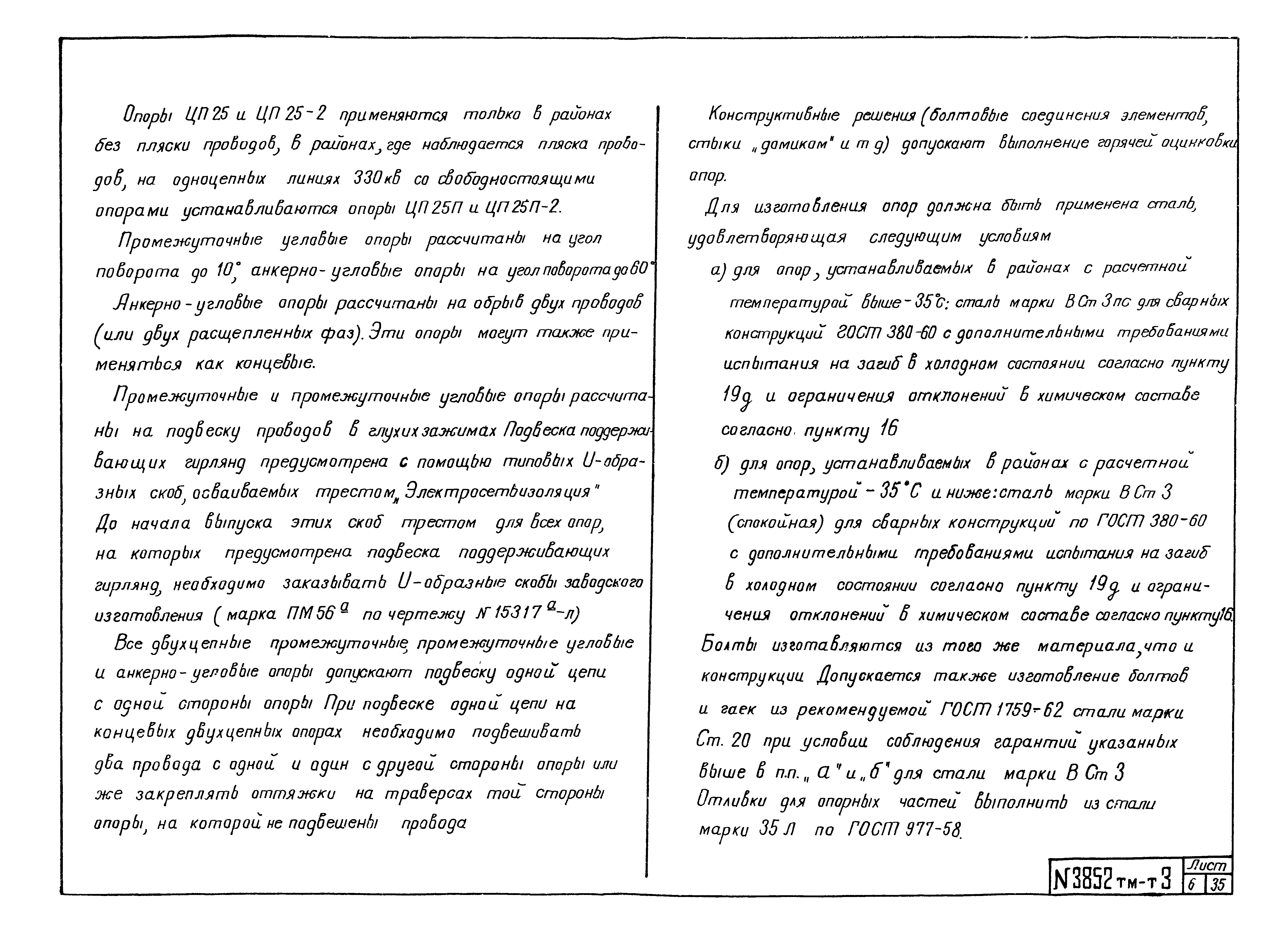

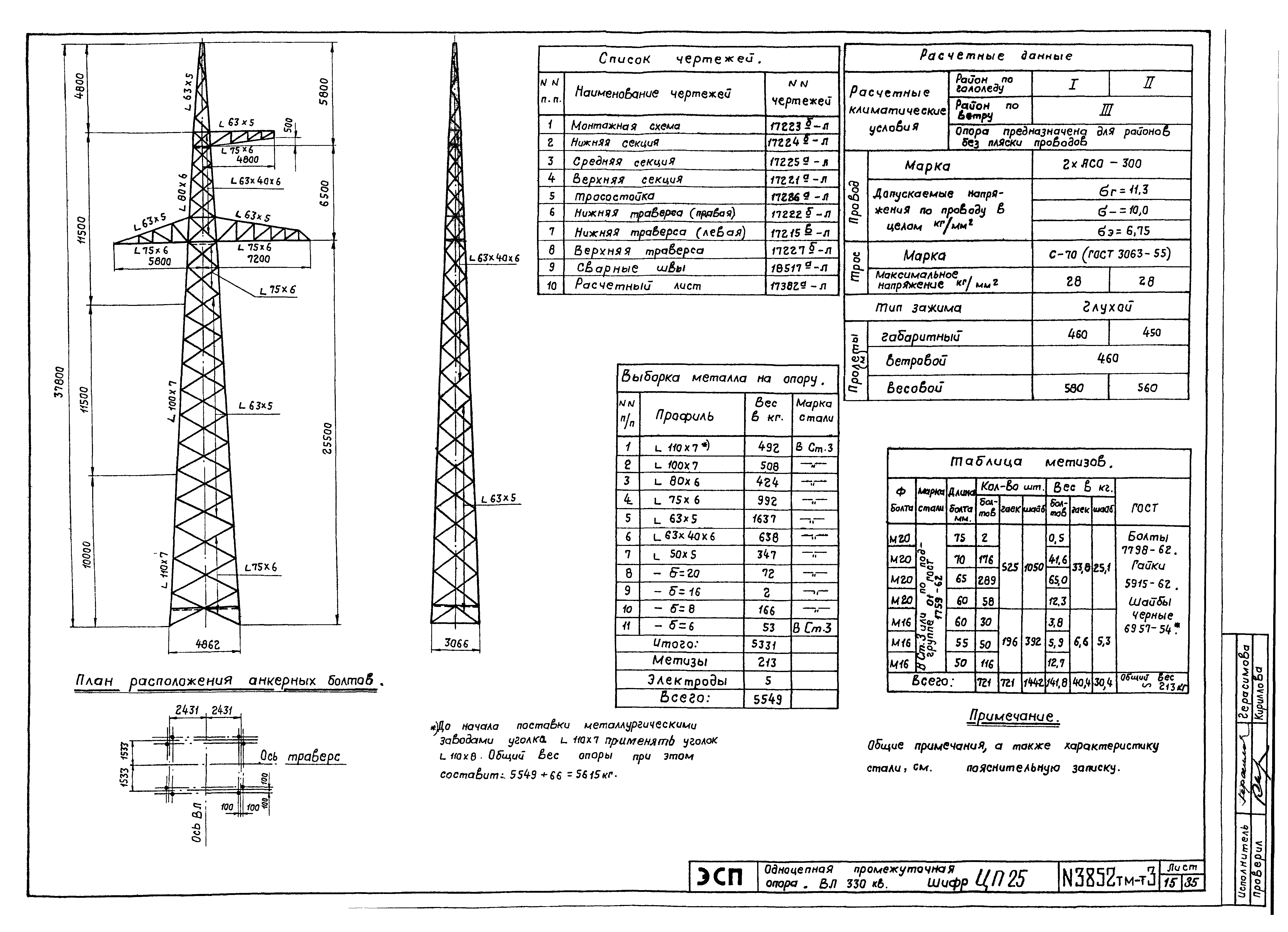

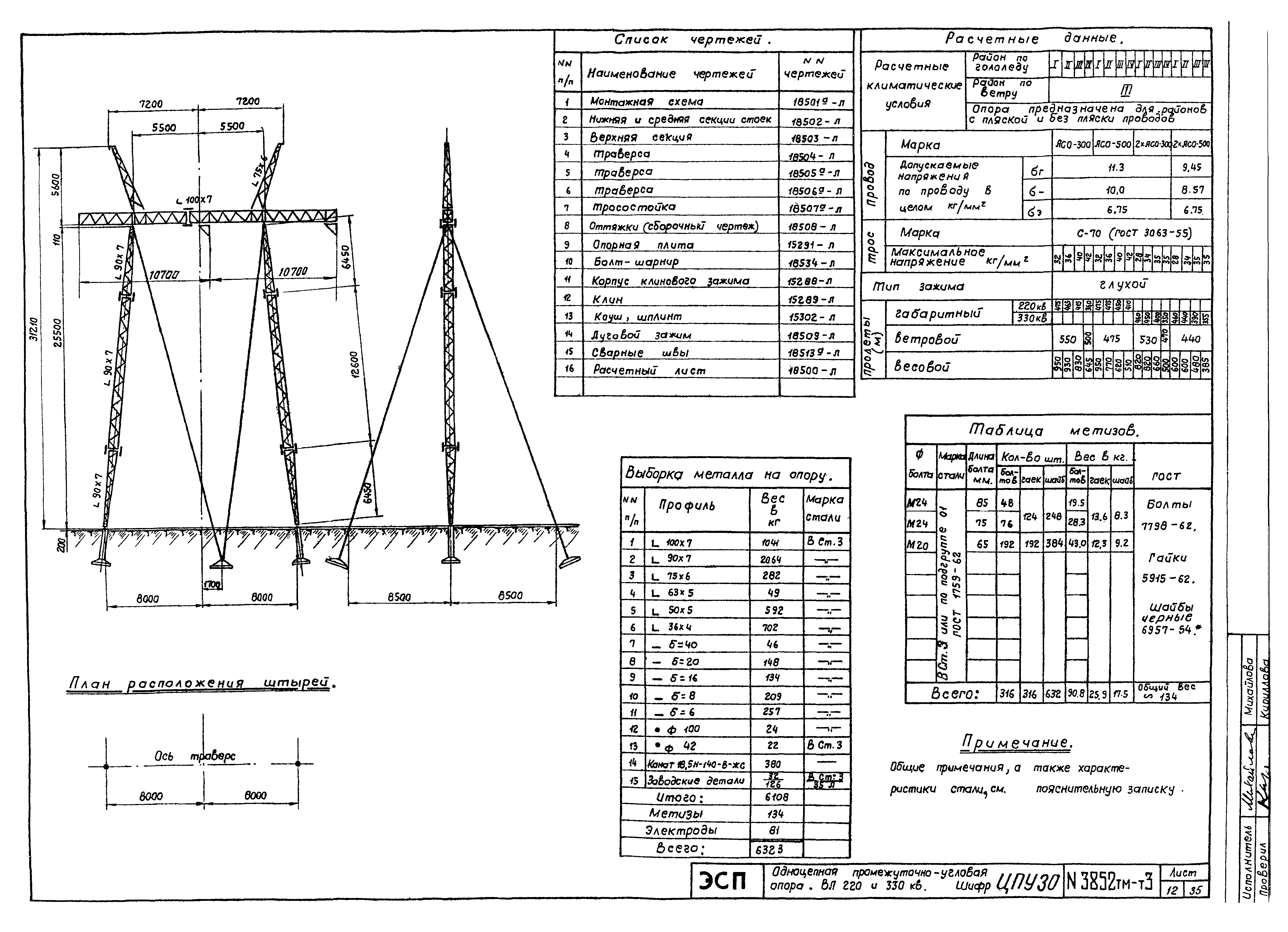

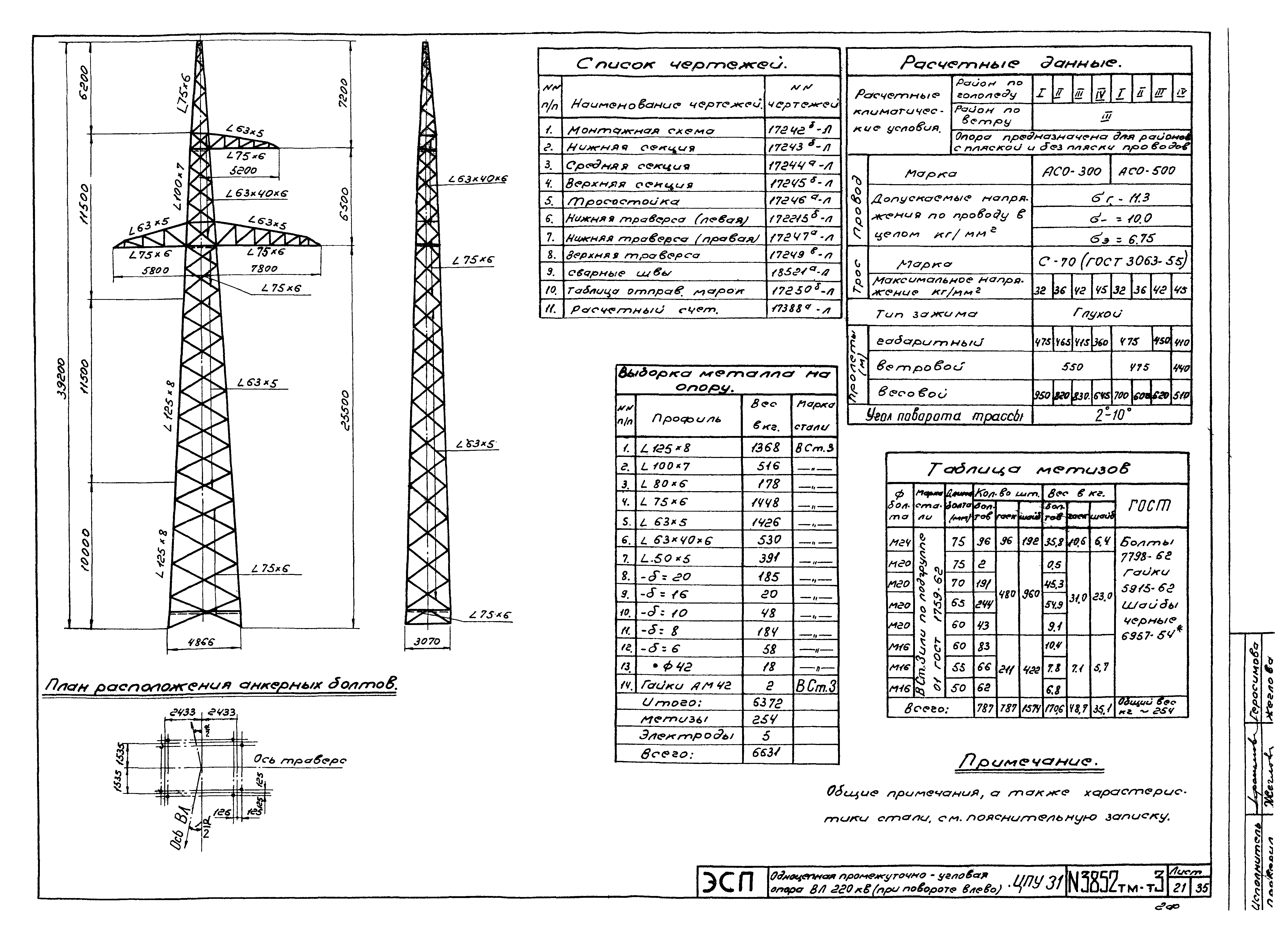

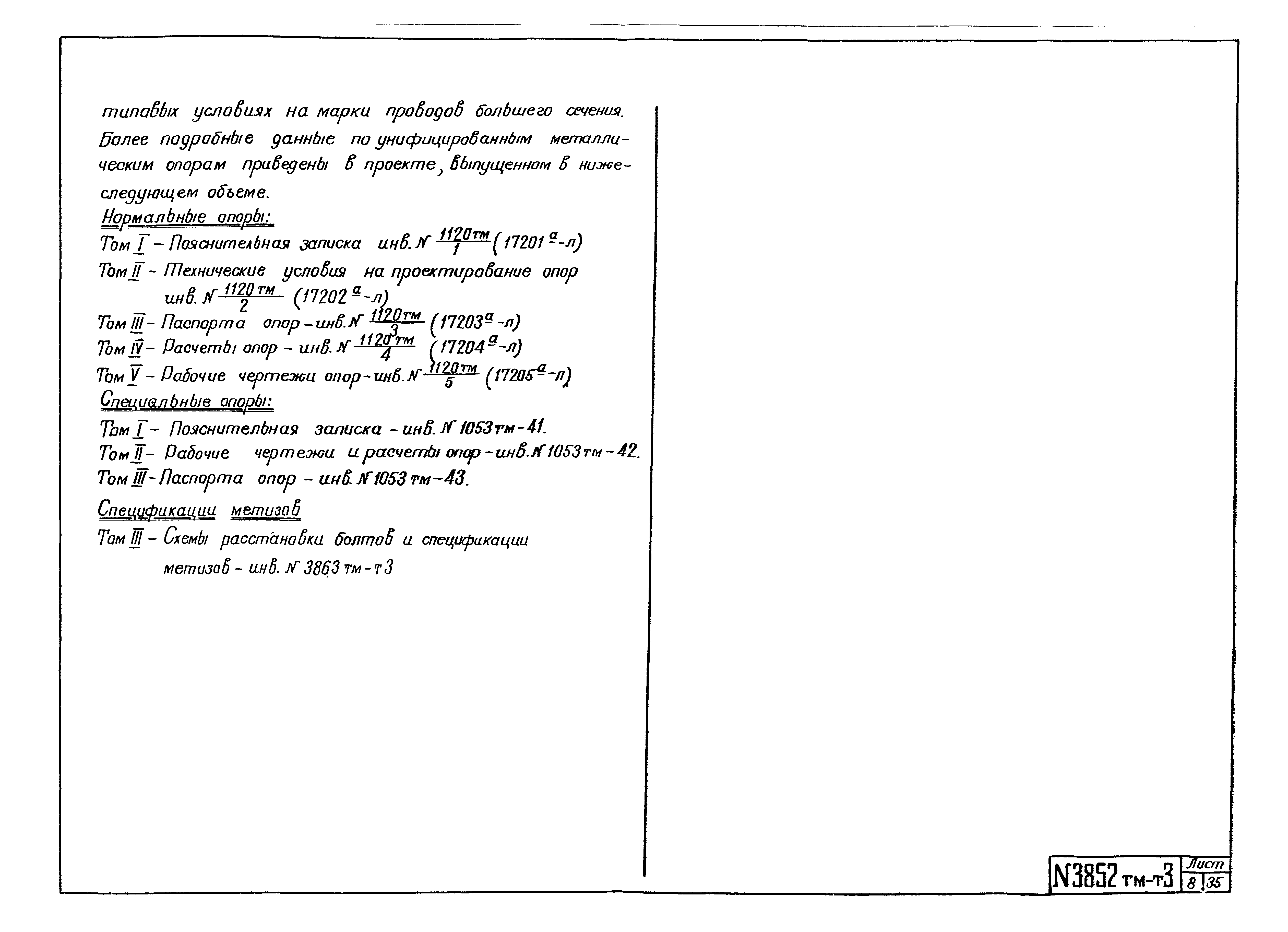

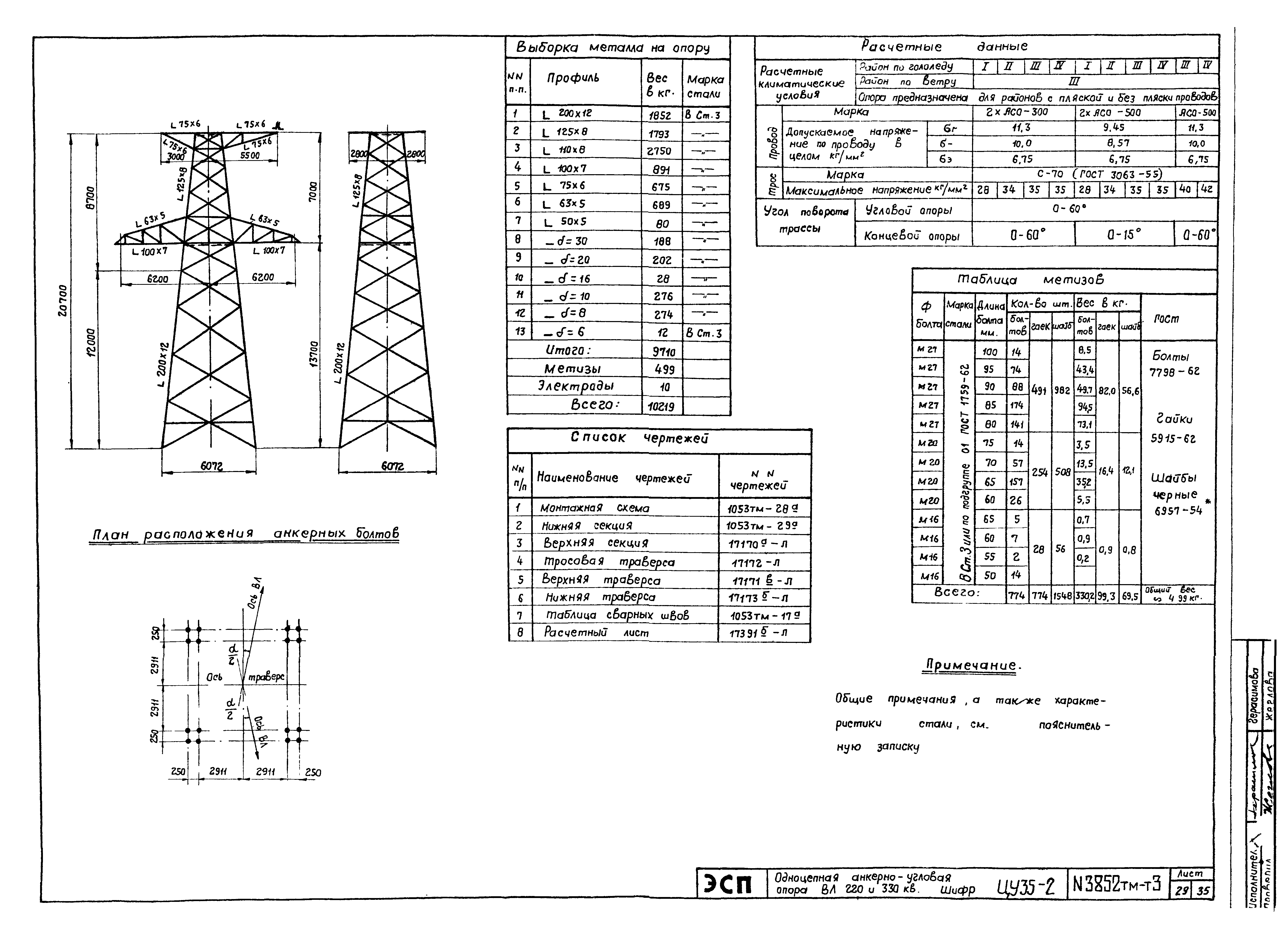

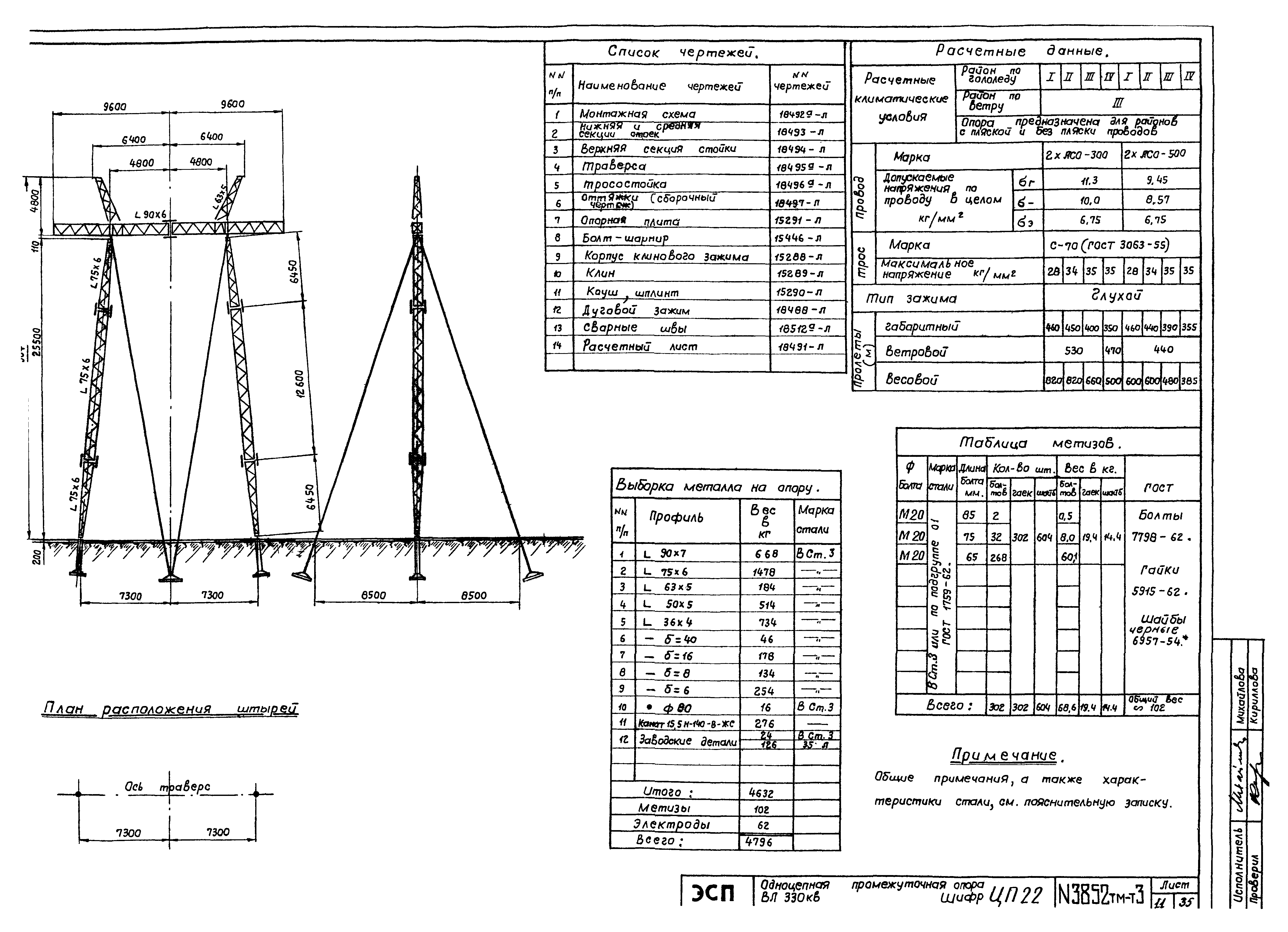

Оглавление:	Пояснительная записка Обзорный лист Одноцепная портальная промежуточная опора на оттяжках с двумя тросами 220 кВ; Нтр = 25,5 м; ЦП21 Одноцепная портальная промежуточная опора на оттяжках с двумя тросами 330 кВ; Нтр = 25,5 м; ЦП22 Одноцепная портальная промежуточная угловая опора на оттяжках с двумя тросами 220 и 330 кВ; Нтр = 25,5 м; ЦПУ30 Одноцепная промежуточная опора Крымского типа с одним тросом 220 кВ; Нтр = 25,5 м; ЦП23 Одноцепная промежуточная опора Крымского типа с одним тросом 220 кВ; Нтр = 25,5 м; ЦП24 Одноцепная промежуточная опора Крымского типа с одним тросом 330 кВ; Нтр = 25,5 м; ЦП25 Одноцепная промежуточная опора Крымского типа с одним тросом 330 кВ; Нтр = 25,5 м; ЦП25п Двухцепная промежуточная опора типа "Бочка" с одним тросом 220 кВ; Нтр = 22,5 м; ЦП26 Двухцепная промежуточная опора типа "Бочка" с одним тросом 220 кВ; Нтр = 22,5 м; ЦП27 Двухцепная промежуточная опора типа "Бочка" с одним тросом 330 кВ; Нтр = 22,5 м; ЦП28 Одноцепная промежуточная угловая опора Крымского типа с одним тросом 220 кВ; Нтр = 25,5 м; ЦПУ31 Двухцепная промежуточная угловая опора типа "Бочка" с одним тросом 220 кВ; Нтр = 22,5 м; ЦПУ32 Одноцепная анкерно-угловая опора с двумя тросами 220 кВ; Нтр = 23,2 м; ЦУ33 Одноцепная анкерно-угловая опора с двумя тросами 220 и 330 кВ; Нтр = 23,2 м; ЦУ35 Одноцепная анкерно-угловая опора с одним тросом 330 кВ; Нтр = 23,2 м; ЦУ35-1 Одноцепная анкерно-угловая опора с одним тросом 220 кВ; Нтр = 23,2 м; ЦУ37 Двухцепная анкерно-угловая опора с одним тросом 220 и 330 кВ; Нтр = 20,2 м; ЦУ39 Пониженная одноцепная анкерно-угловая опора с двумя тросами 220 кВ; Нтр = 13,7 м; ЦУ33-2 Пониженная одноцепная анкерно-угловая опора с двумя тросами 220 и 330 кВ; Нтр = 13,7 м; ЦУ35-2 Пониженная одноцепная анкерно-угловая опора с одним тросом 220 кВ; Нтр = 13,7 м; ЦУ37-2 Пониженная одноцепная анкерно-угловая опора с одним тросом 330 кВ; Нтр = 13,7 м; ЦУ35-2-1 Пониженная двухцепная анкерно-угловая опора с одним тросом 220 и 330 кВ; Нтр = 10,7 м; ЦУ39-2 Подставка под анкерно-угловые опоры ЦУ33, ЦУ35, ЦУ35-1, ЦУ37, ЦУ39, Нп = 5 м Тросостойка с двумя тросами для опор ЦП23, ЦП25, ЦП26 Тросостойка с двумя тросами для опор ЦП24, ЦП27, ЦП28, ЦПУ31, ЦПУ32 Тросостойка с двумя тросами для опоры ЦУ39
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	01.01.1965 Главтехстрой Минэнерго СССР
