Скачать 83 тм-т2 Руководящие указания по организации системы оперативного постоянного тока на подстанциях 110 кВ и выше. Этап II. Расчеты системы оперативного постоянного тока для ПС 110 - 220 кВ
Дата актуализации: 01.01.2021
83 тм-т2
Руководящие указания по организации системы оперативного постоянного тока на подстанциях 110 кВ и выше. Этап II. Расчеты системы оперативного постоянного тока для ПС 110 - 220 кВ
| Обозначение: | 83 тм-т2 |
| Обозначение англ: | 83 тм-т2 |
| Статус: | действует |
| Название рус.: | Руководящие указания по организации системы оперативного постоянного тока на подстанциях 110 кВ и выше. Этап II. Расчеты системы оперативного постоянного тока для ПС 110 - 220 кВ |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |

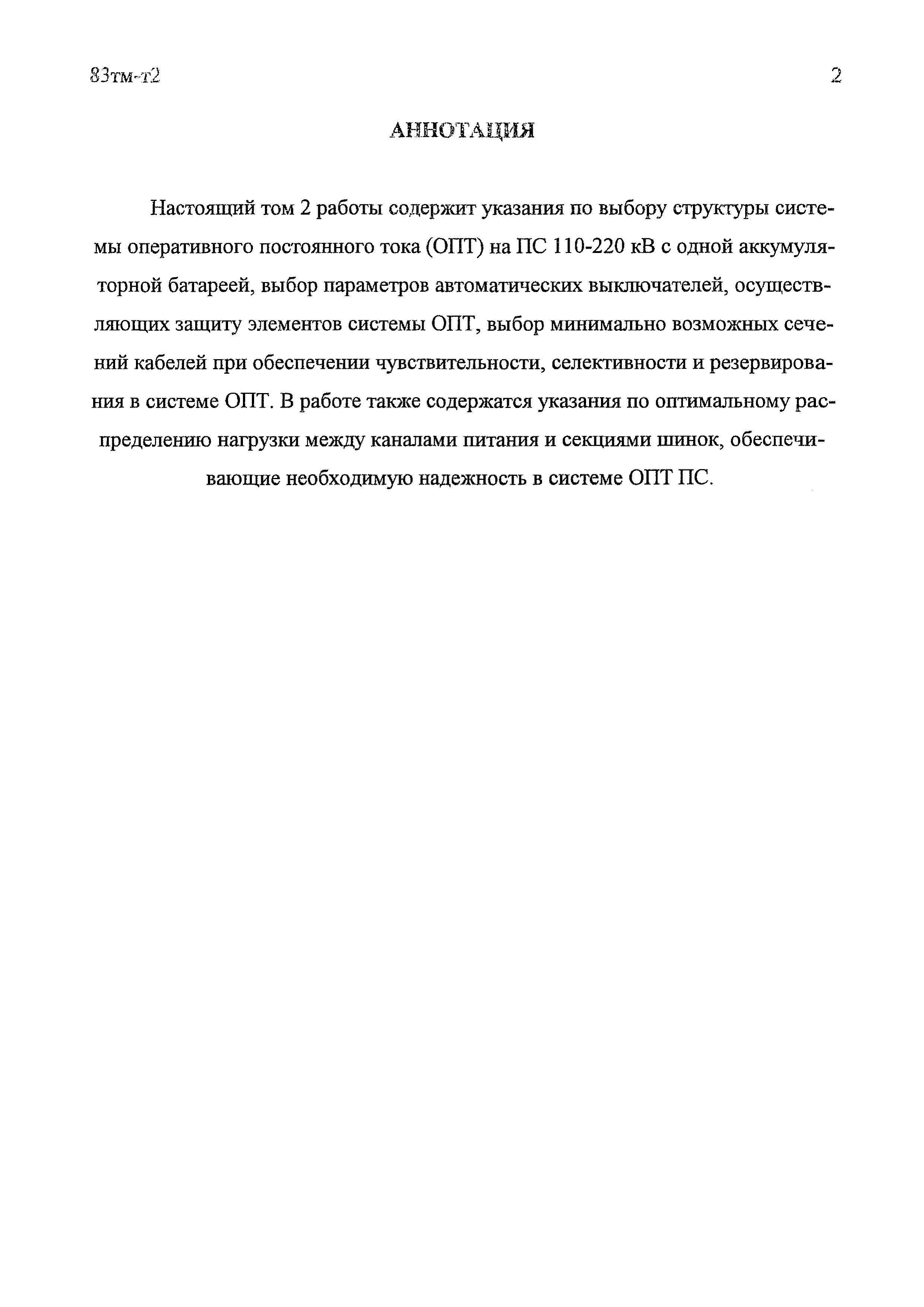

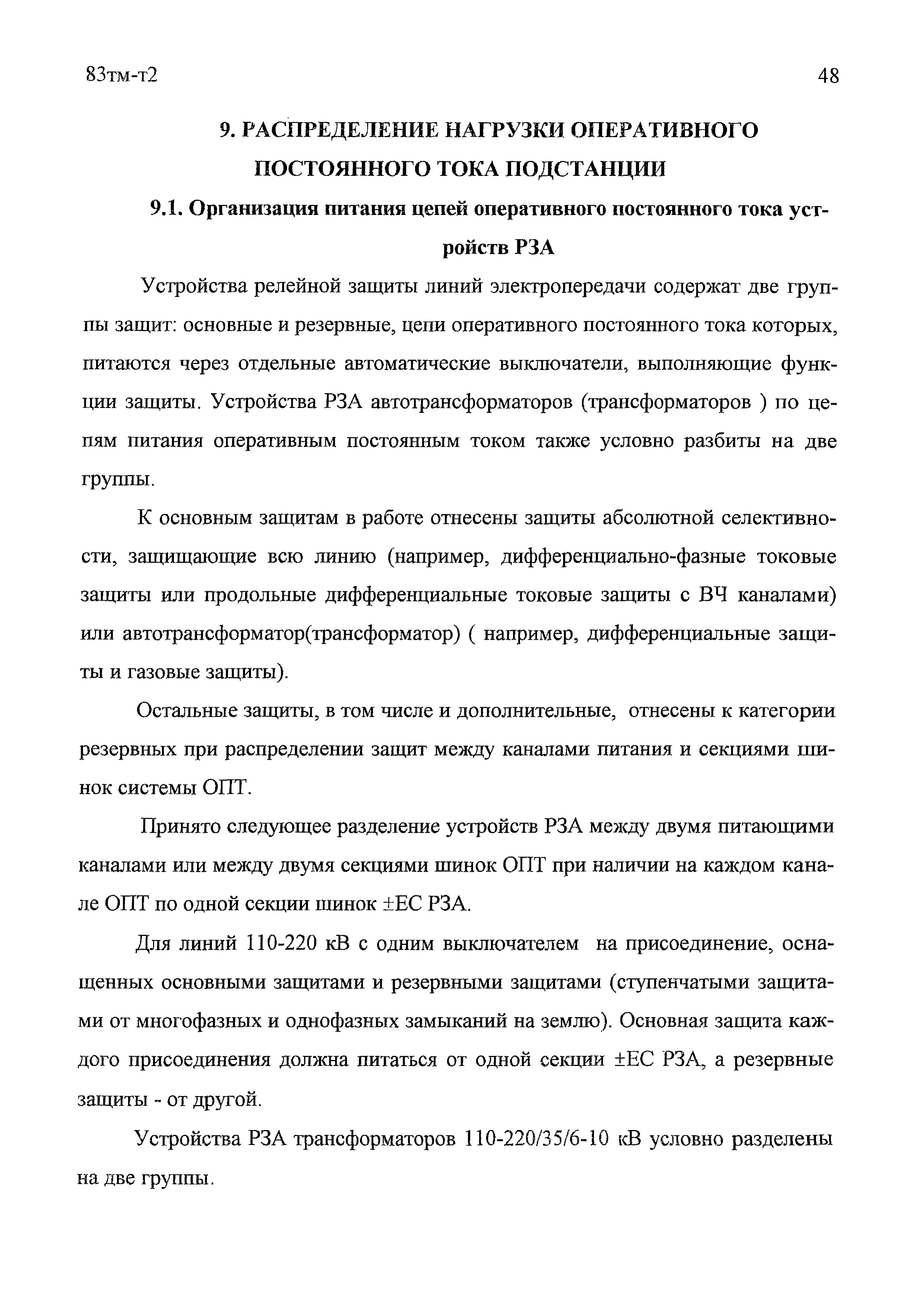

| Область применения: | Том 2 работы содержит указания по выбору структуры системы оперативного постоянного тока (ОПТ) на ПС 110 - 220 кВ с одной аккумуляторной батареей, выбор параметров автоматических выключателей, осуществляющих защиту элементов системы ОПТ, выбор минимально возможных сечений кабелей при обеспечении чувствительности, селективности и резервирования в системе ОПТ. В работе также содержатся указания по оптимальному распределению нагрузки между каналами питания и секциями шинок, обеспечивающие необходимую надежность в системе ОПТ ПС. |

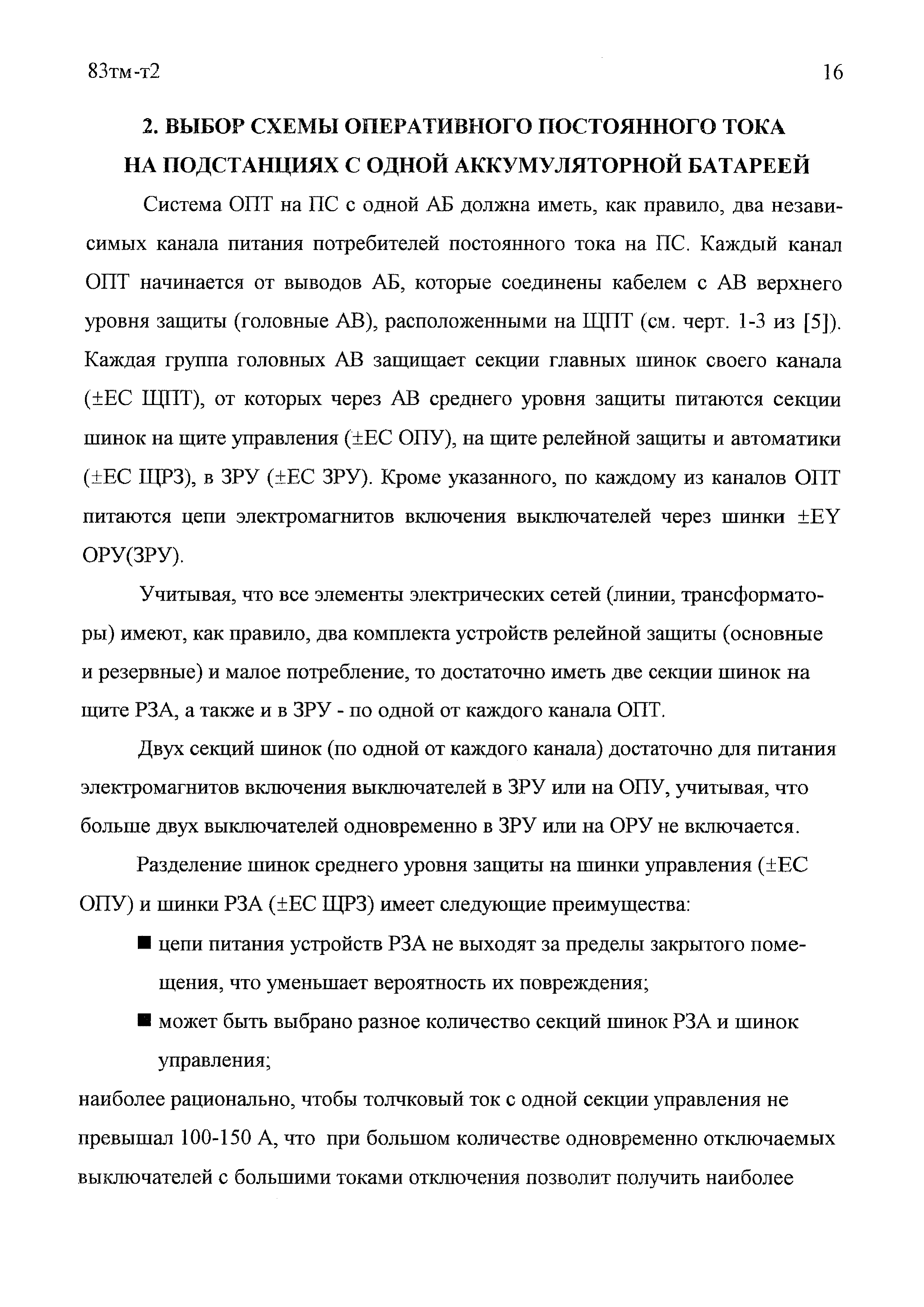

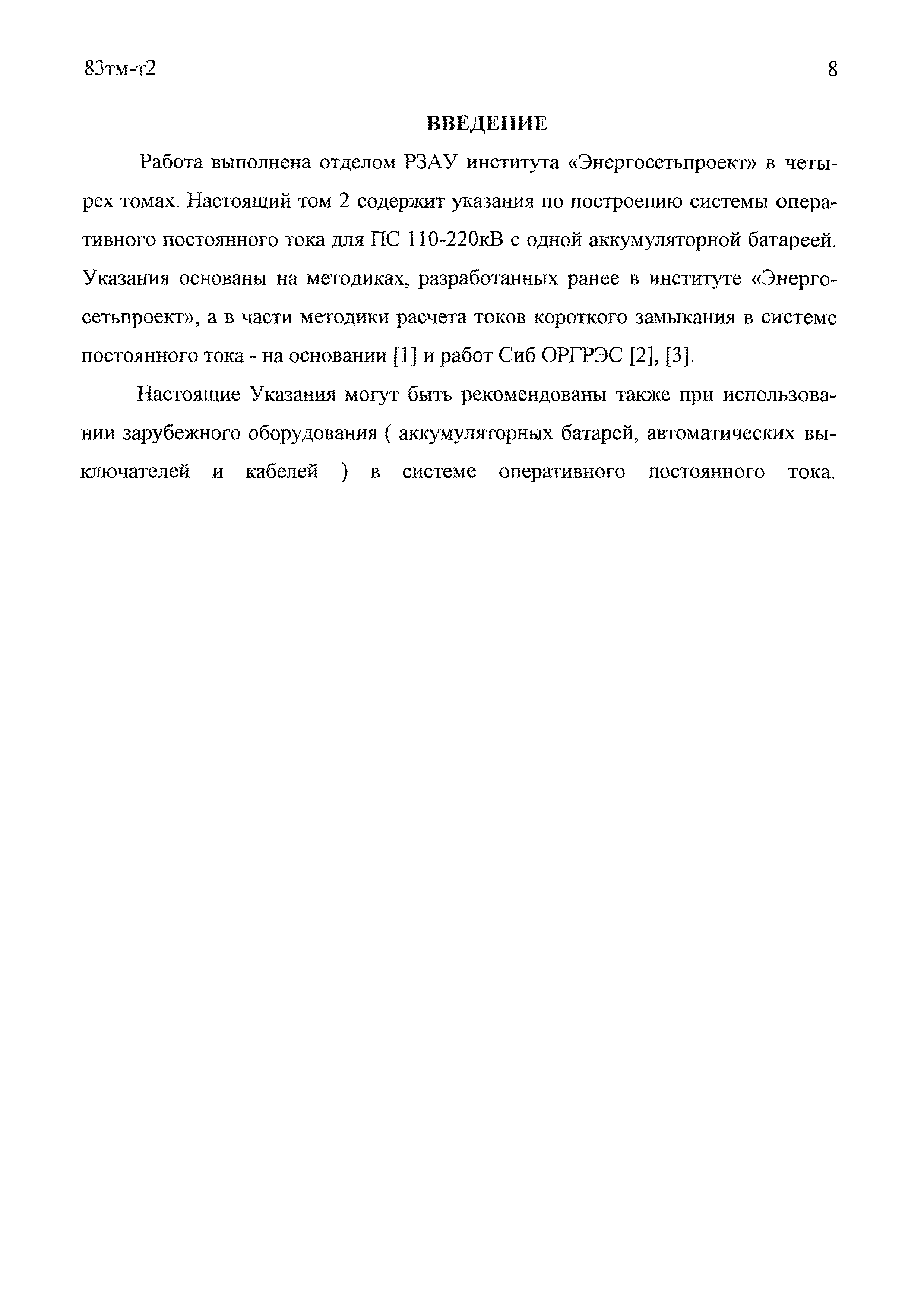

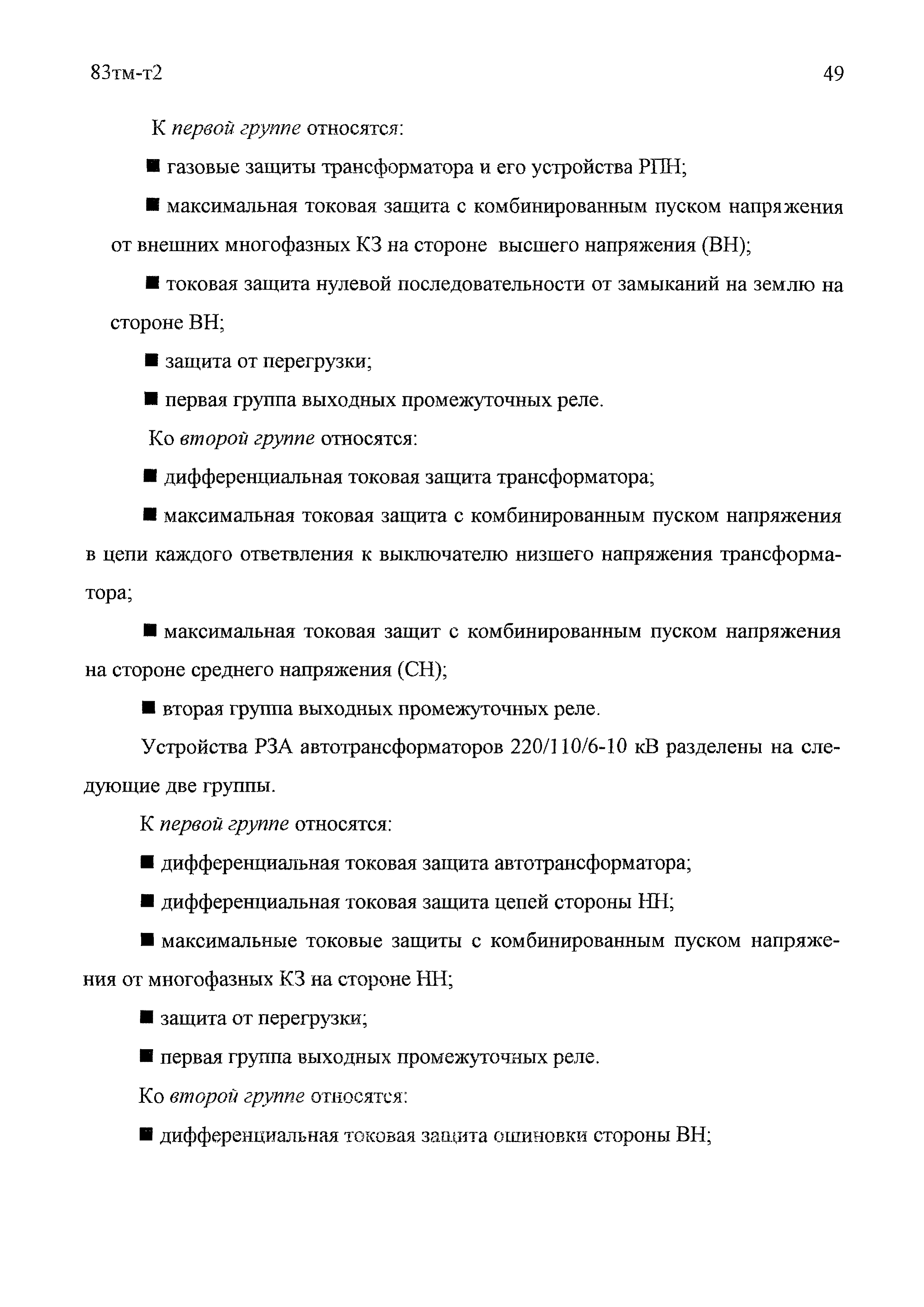

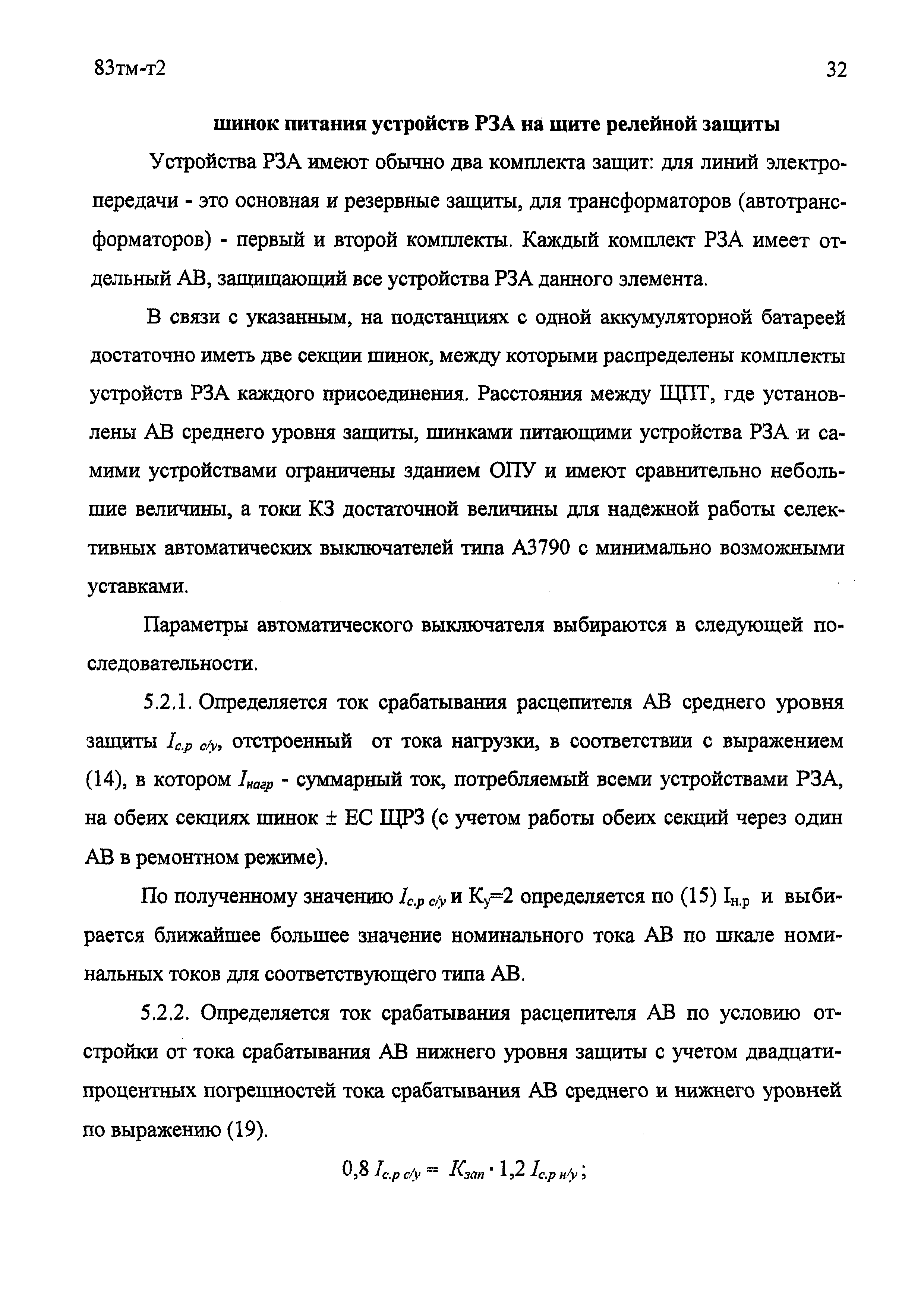

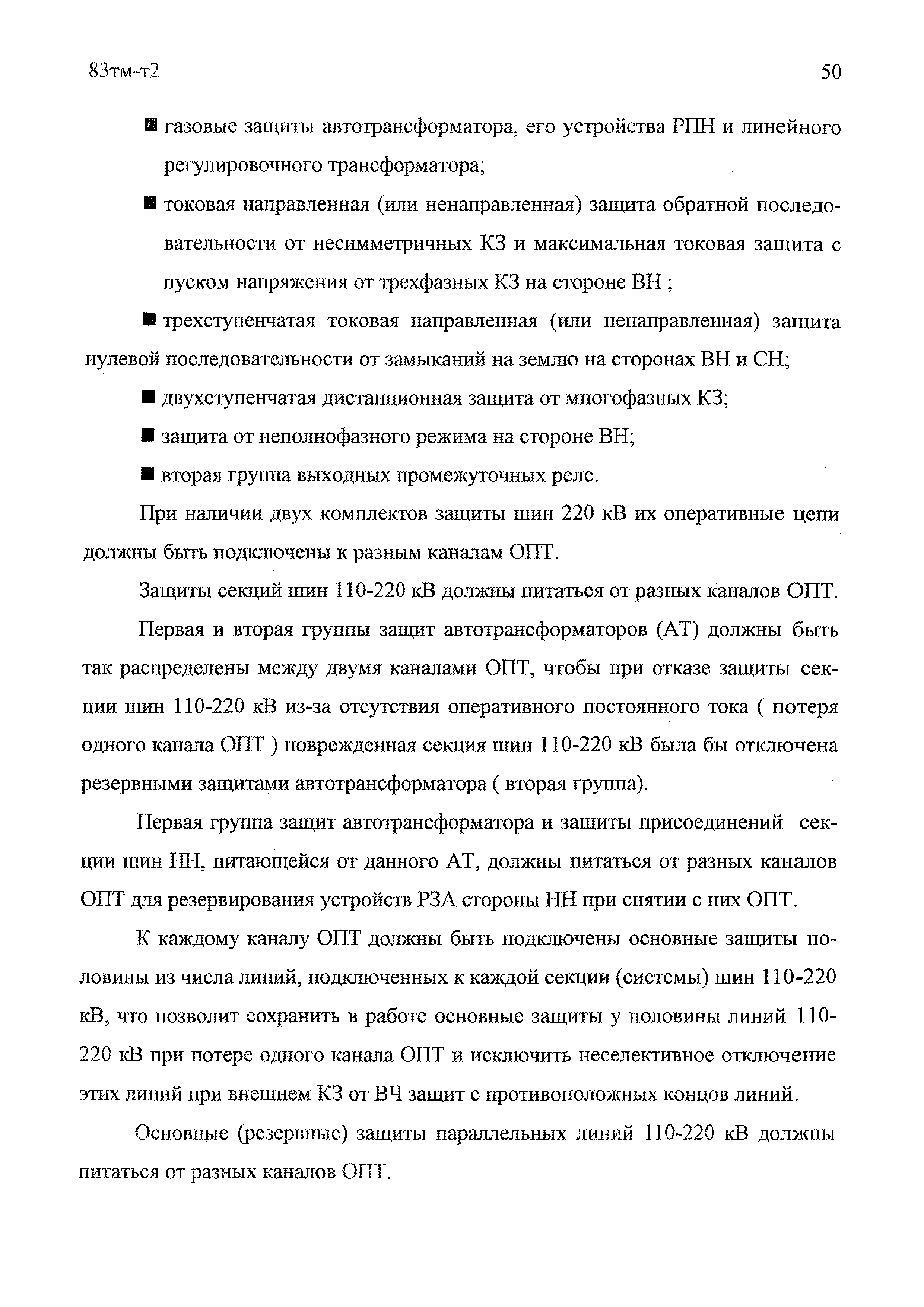

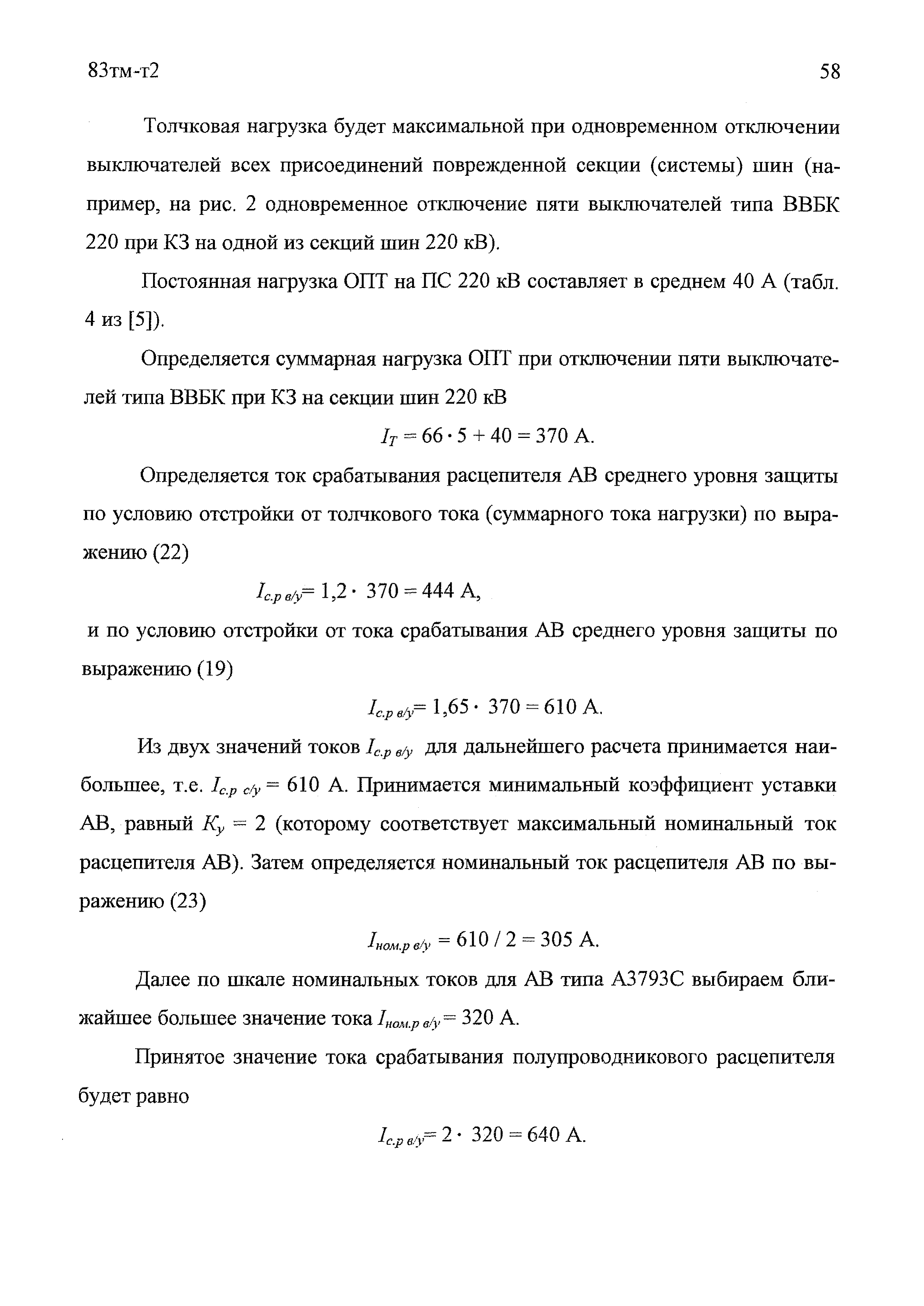

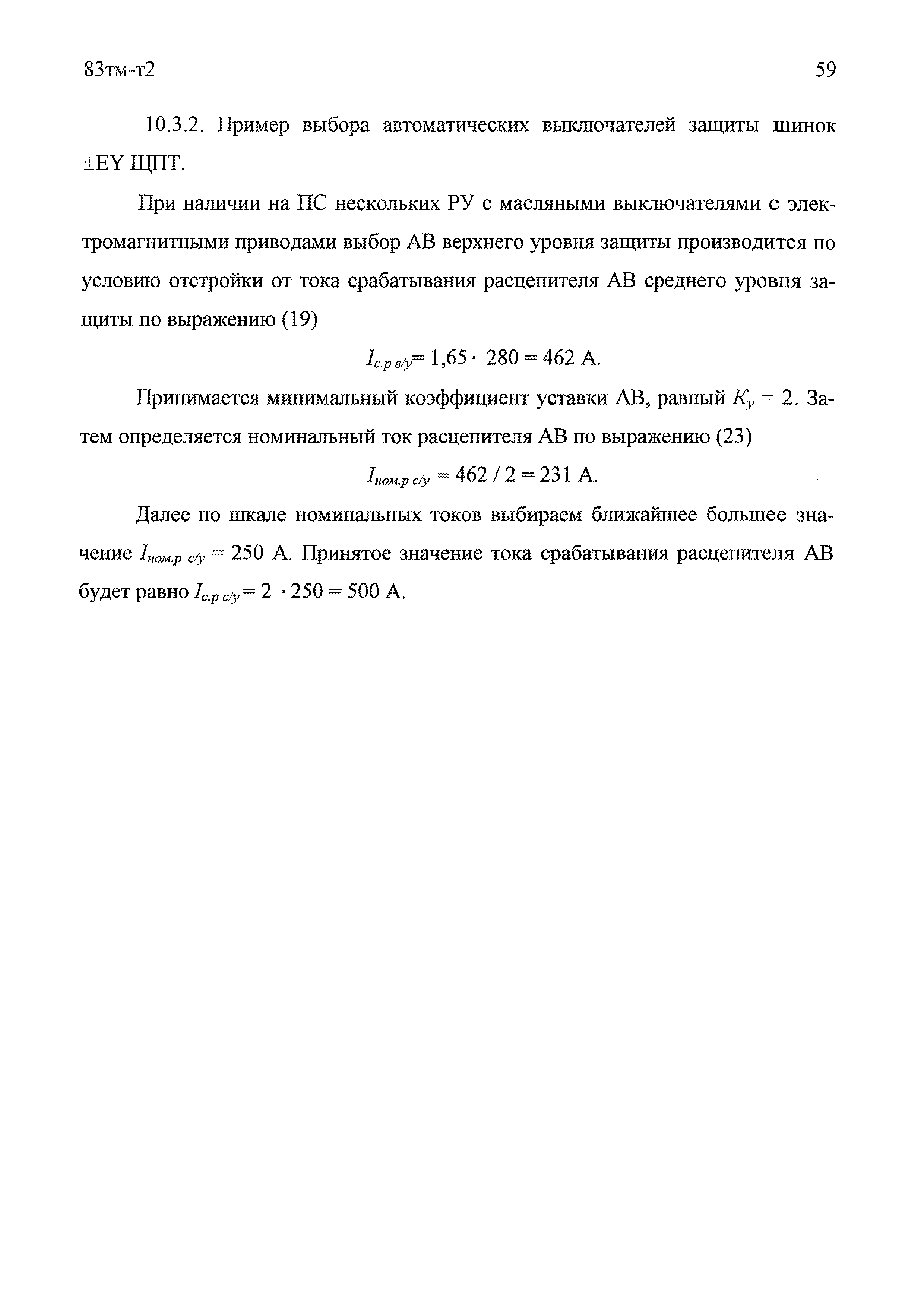

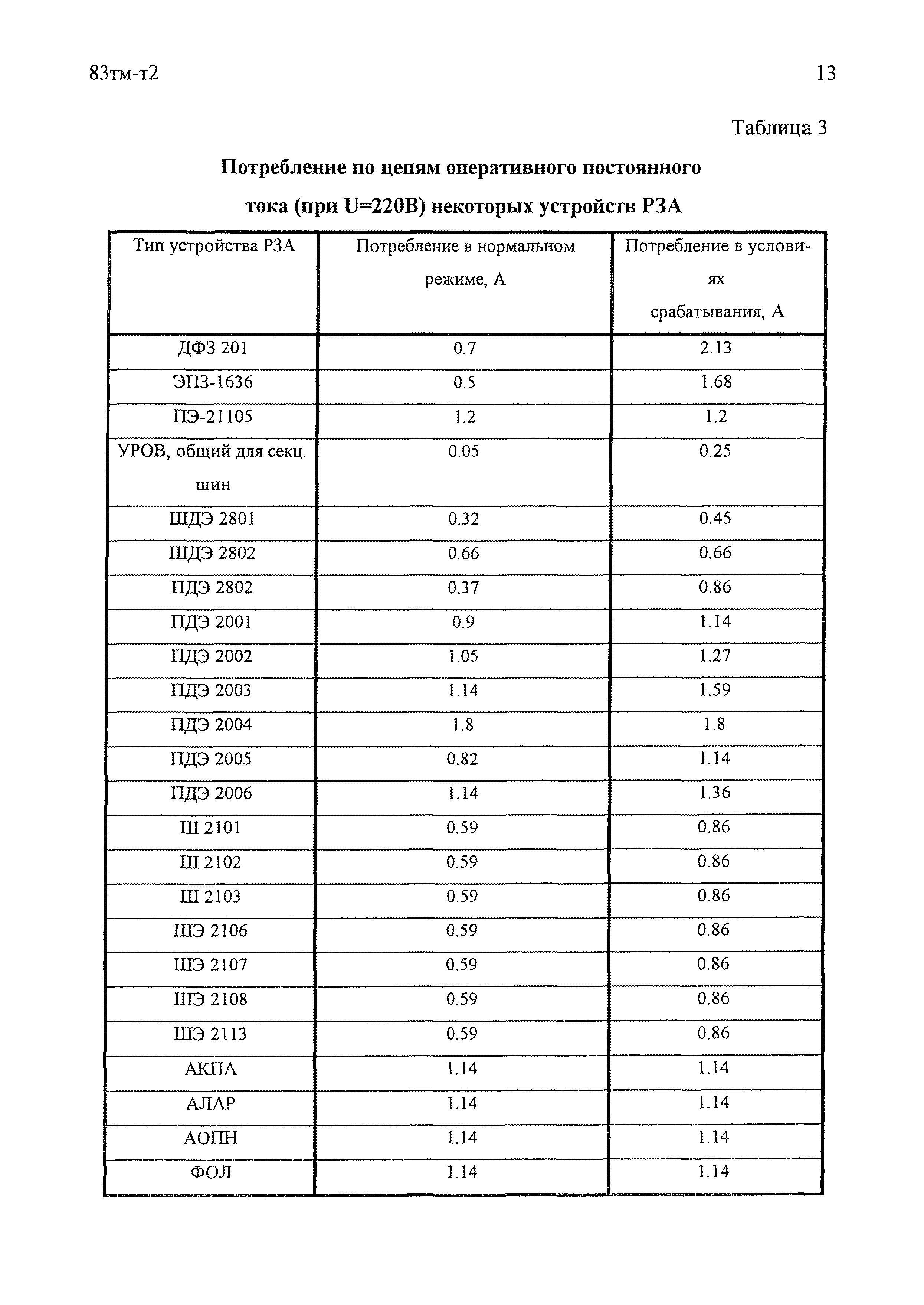

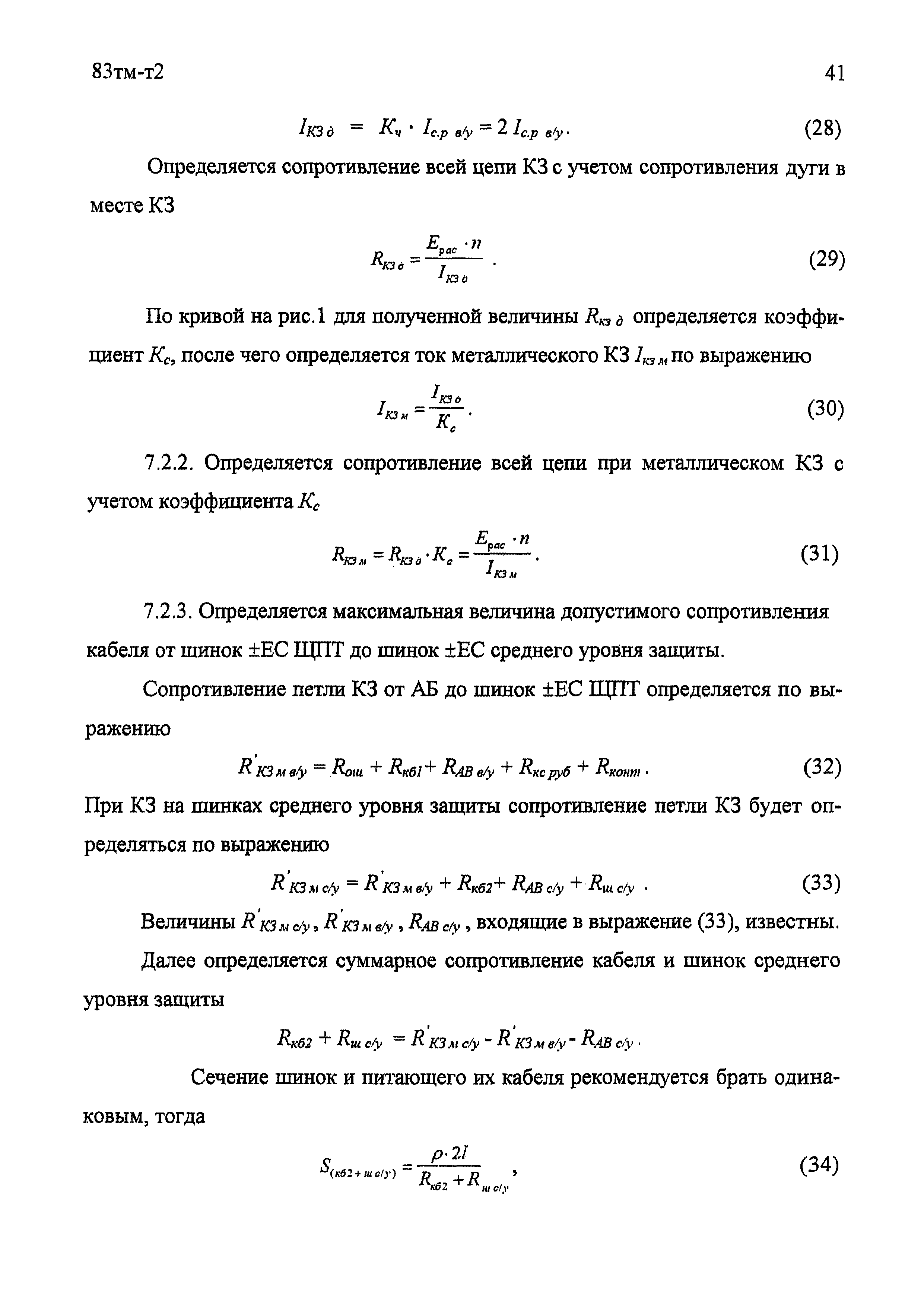

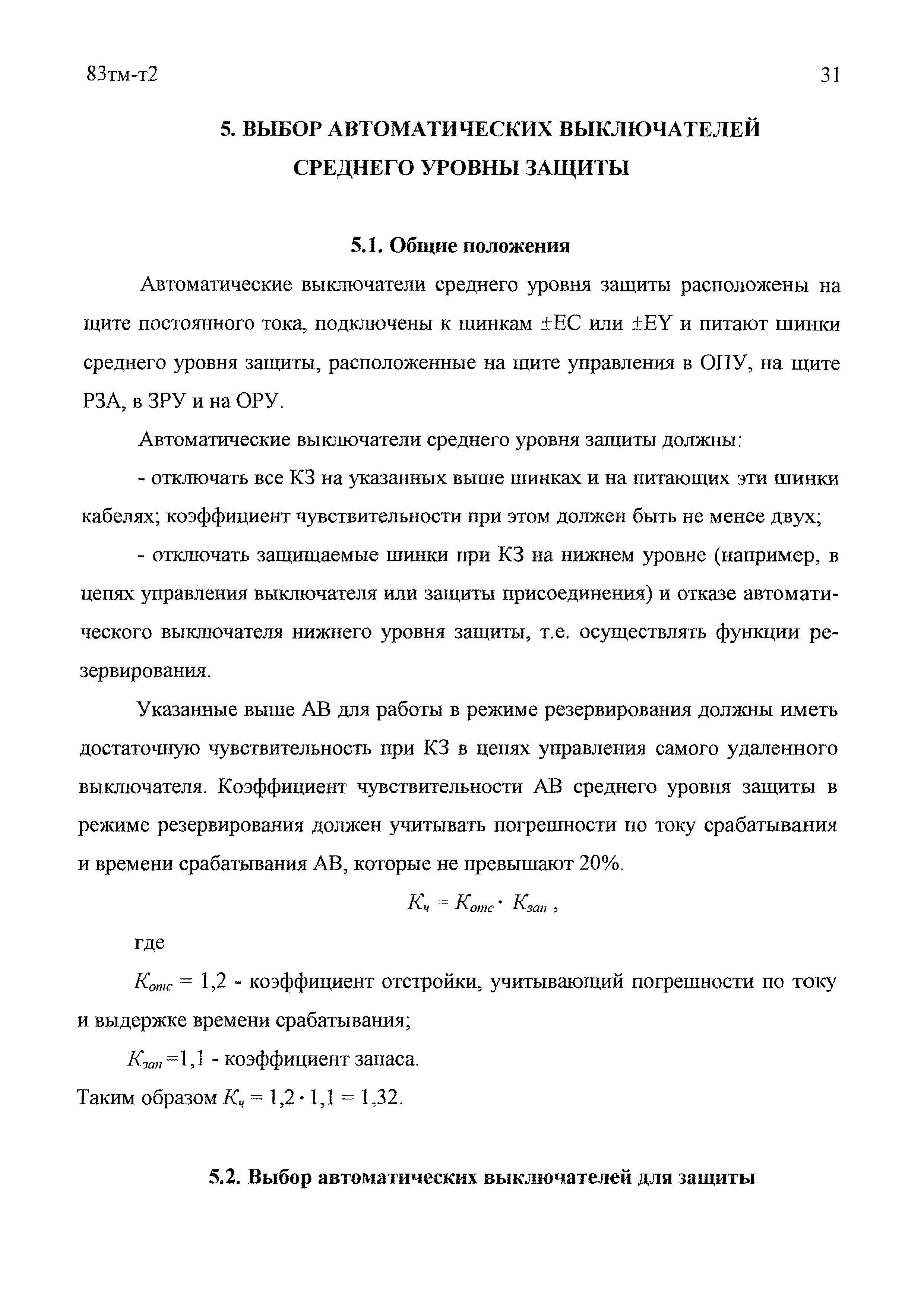

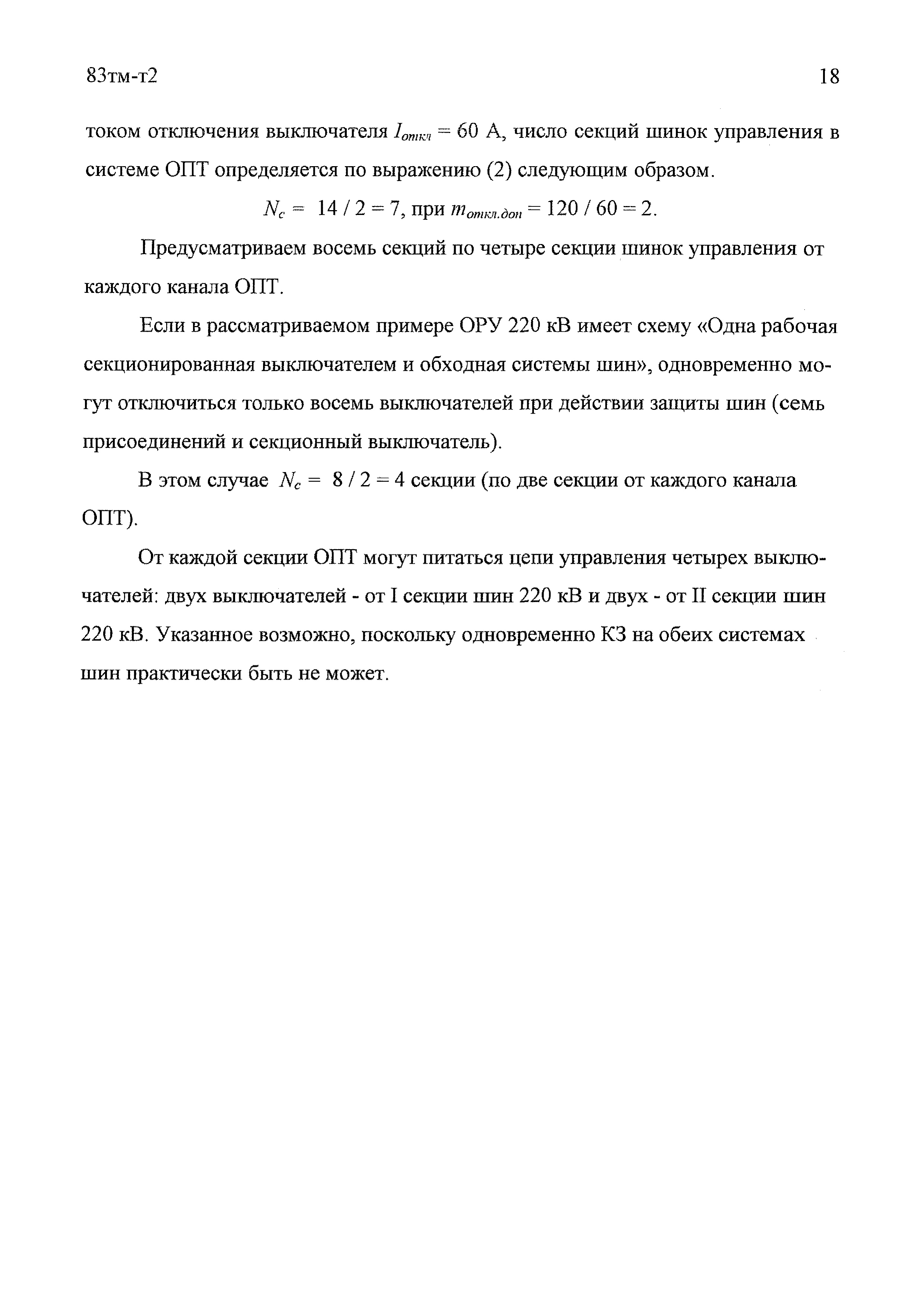

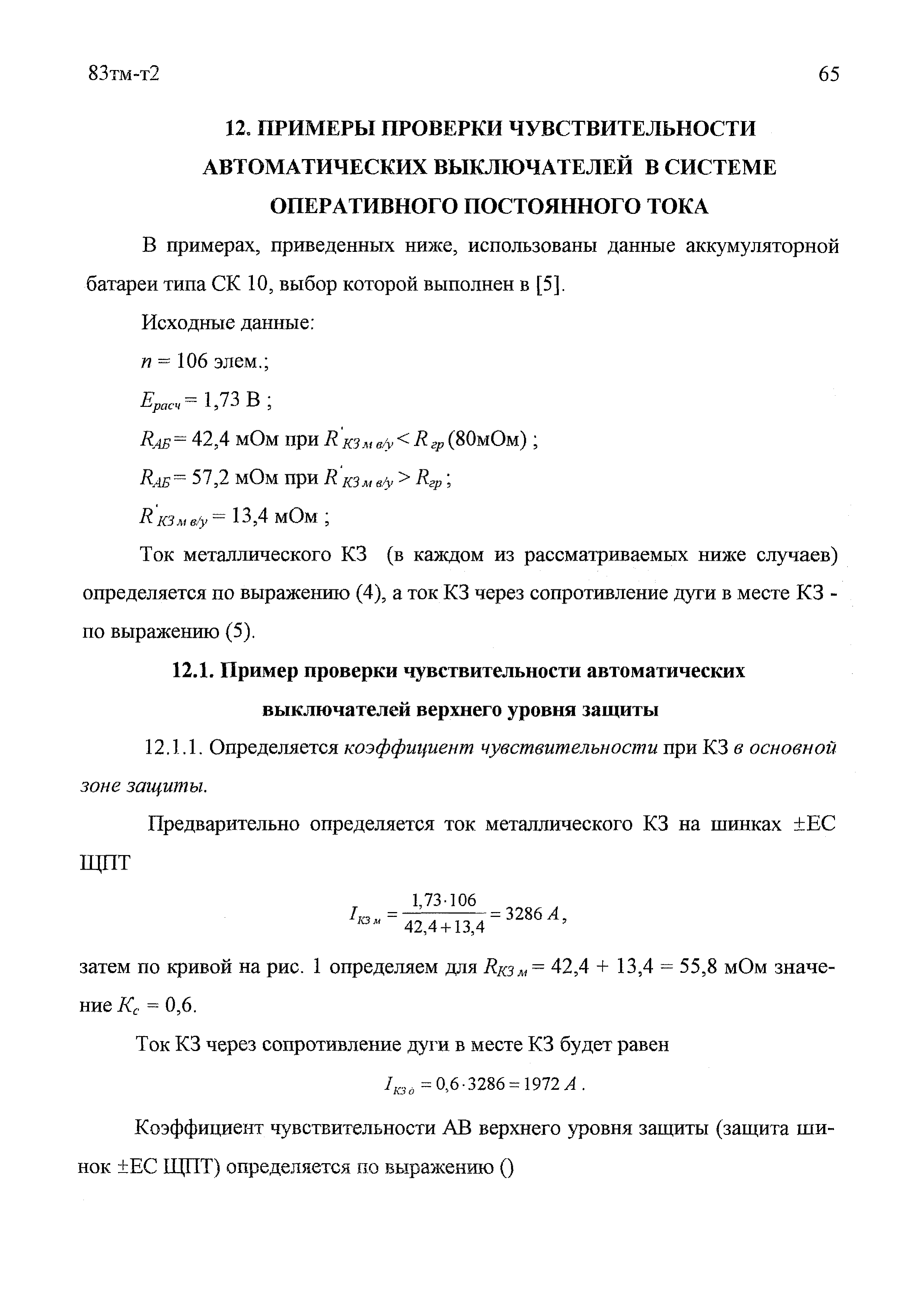

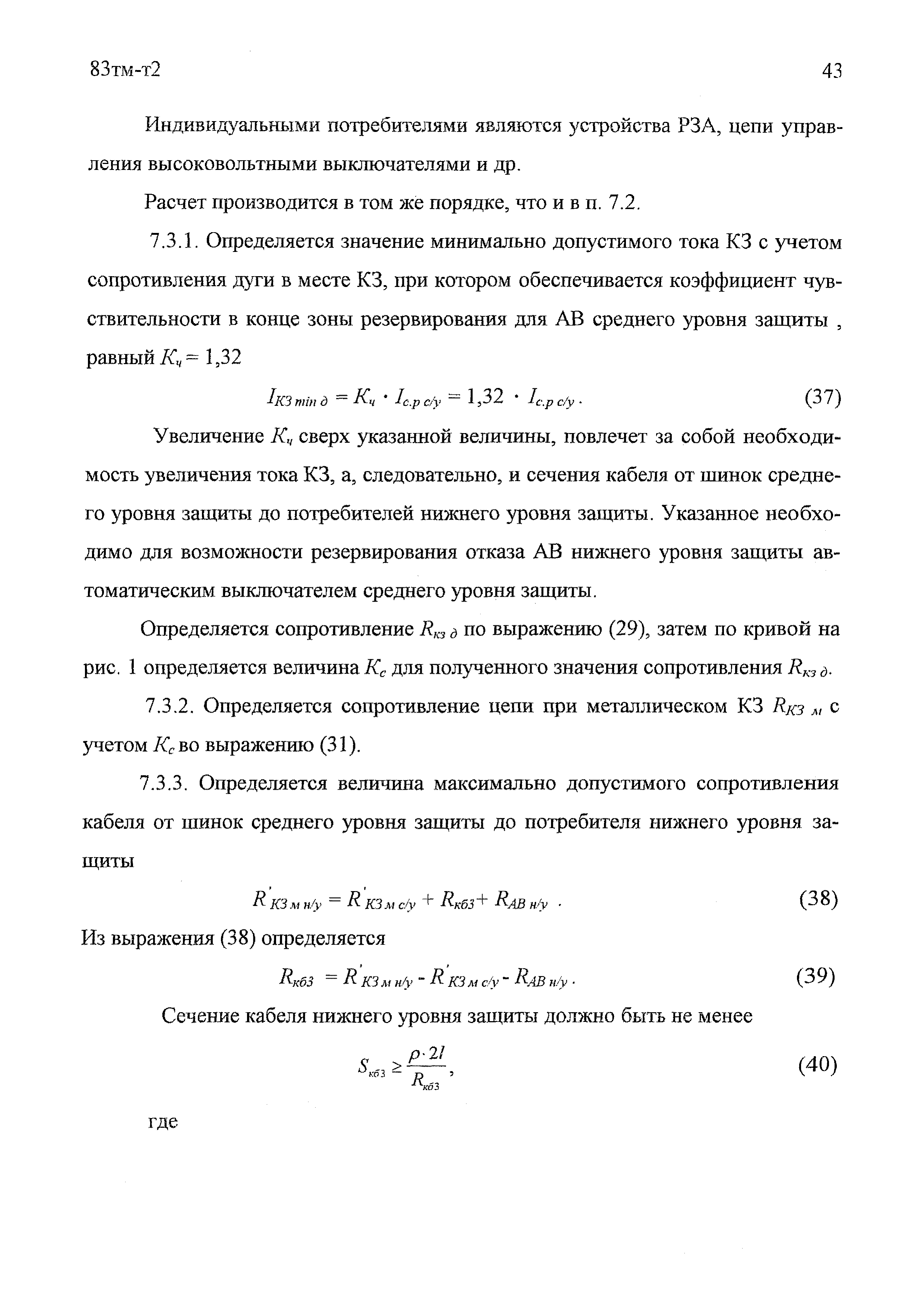

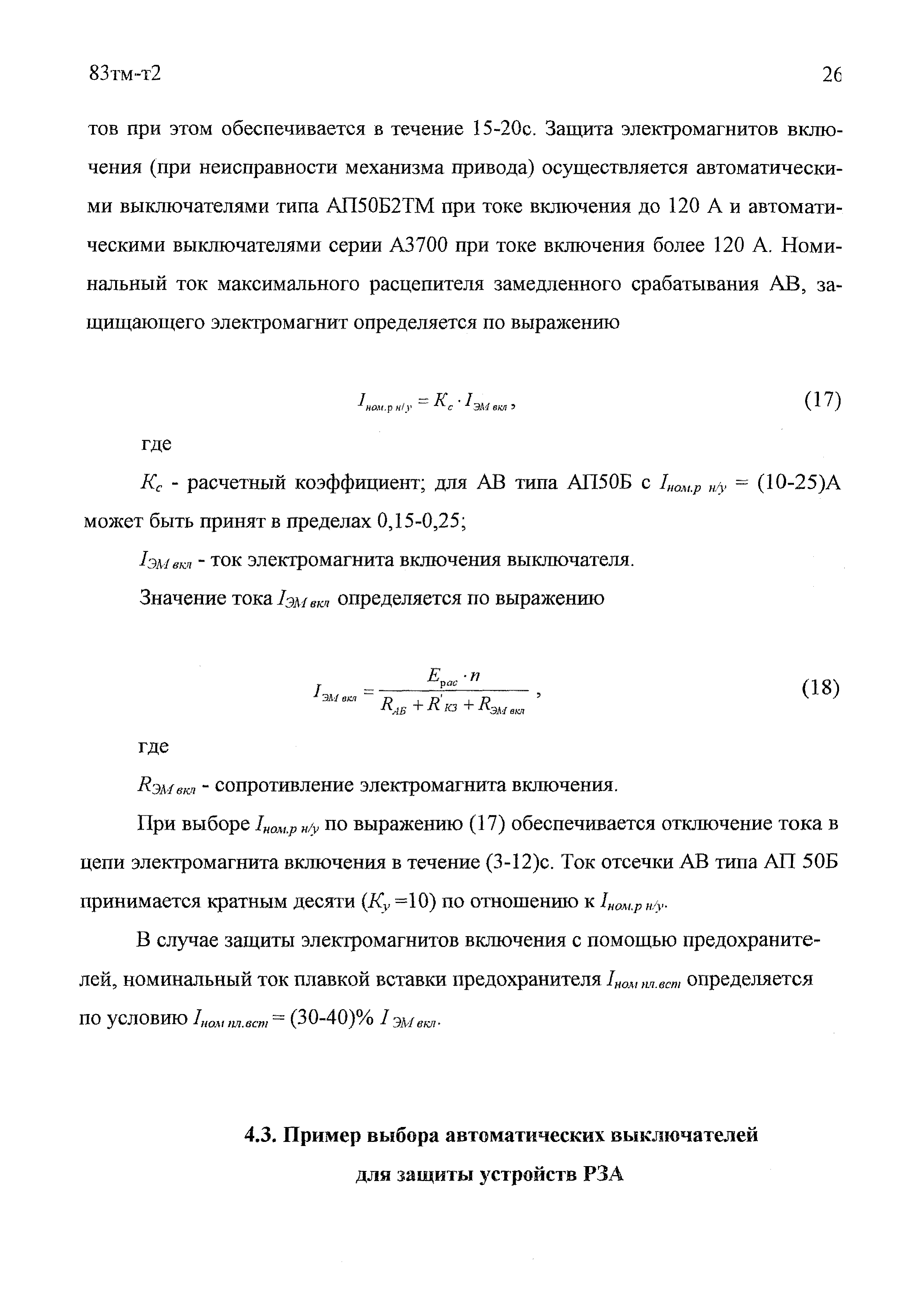

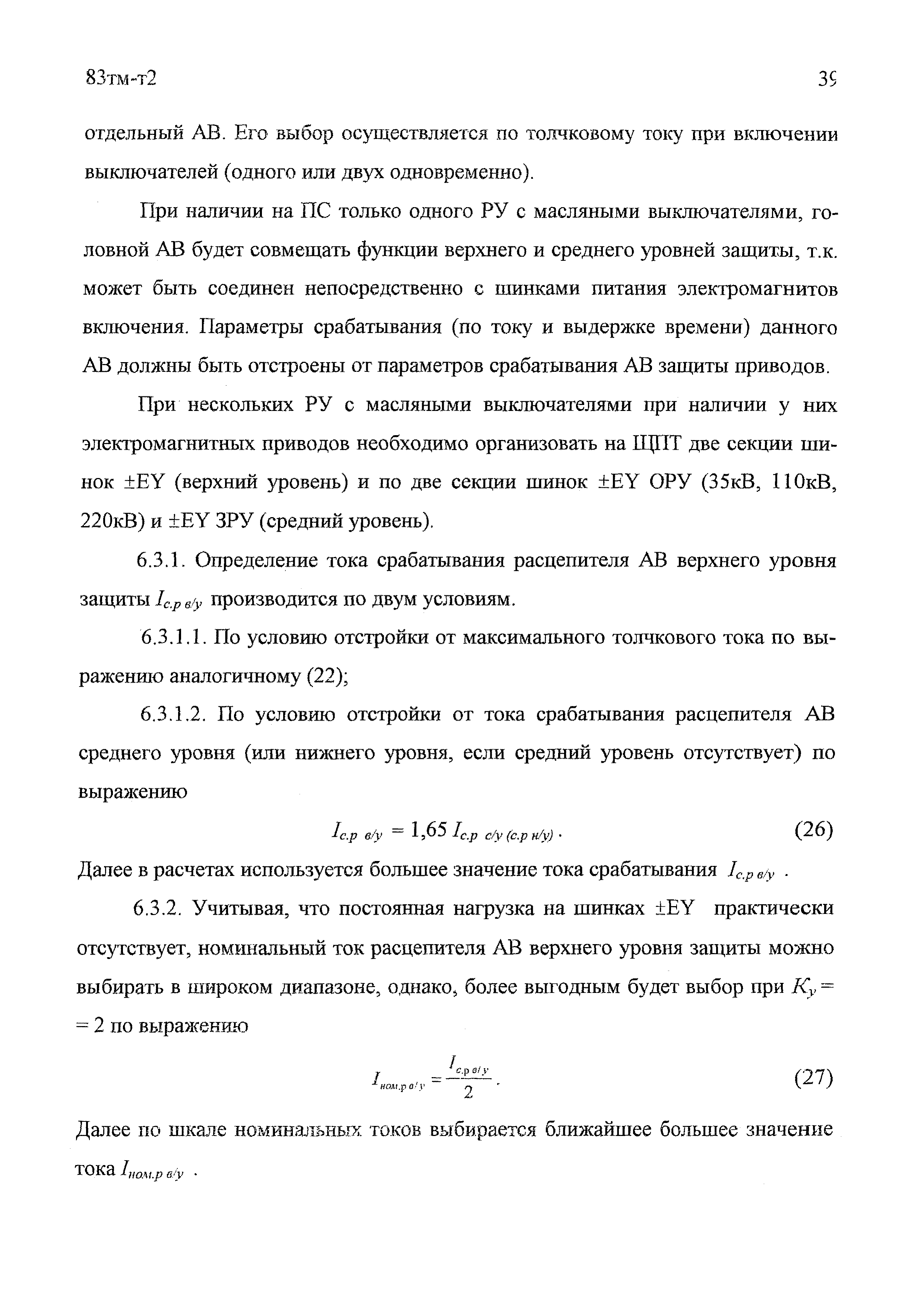

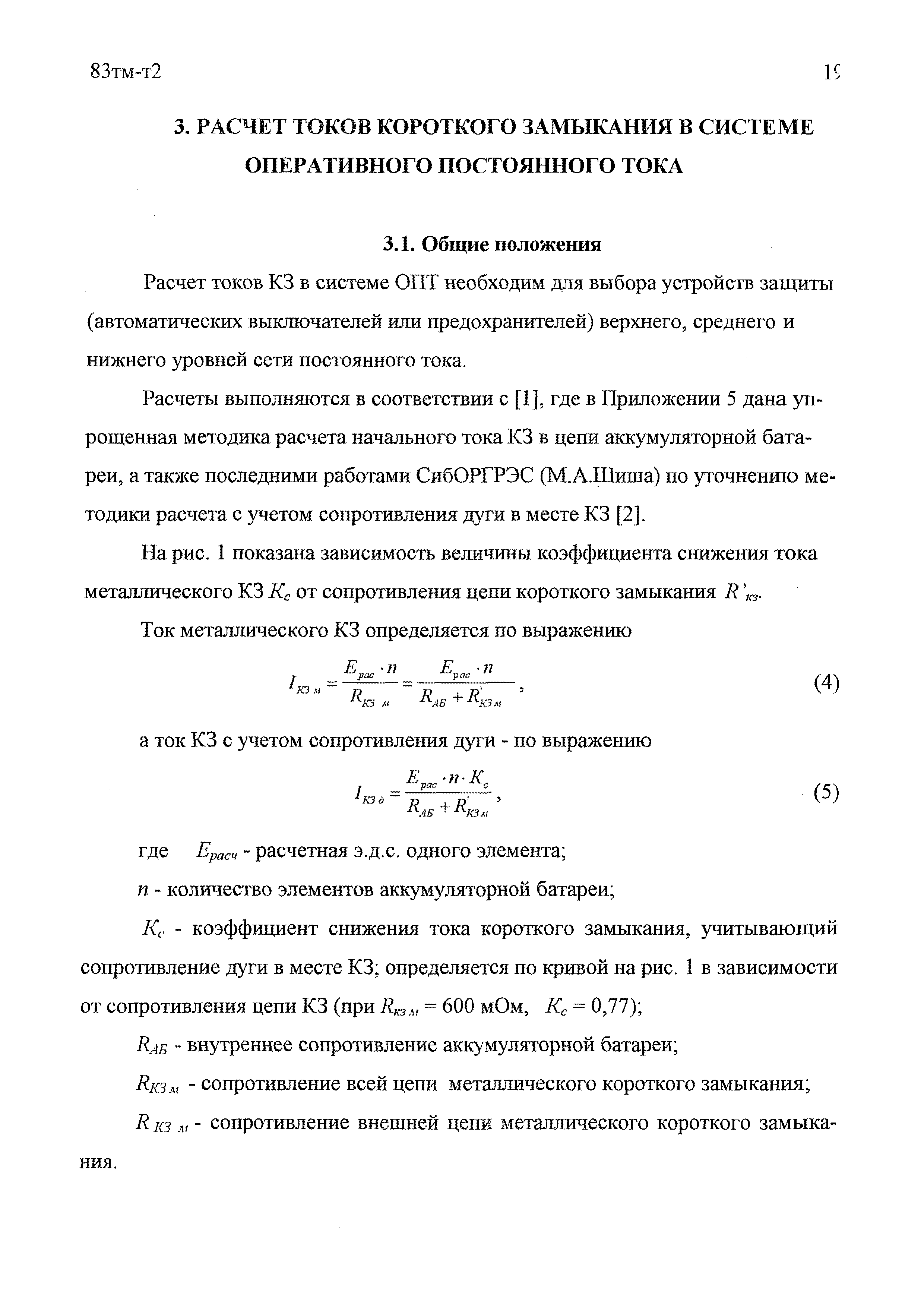

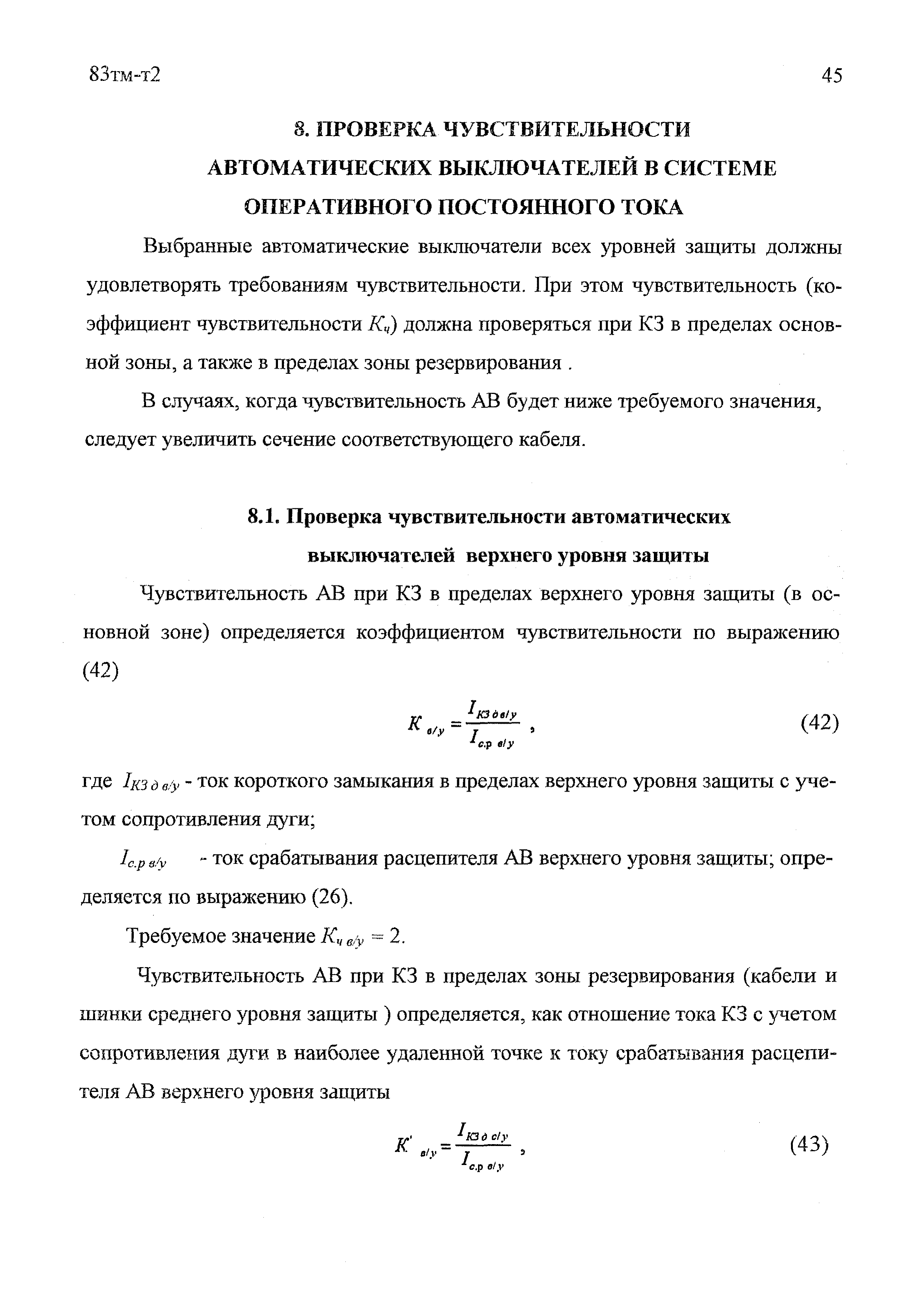

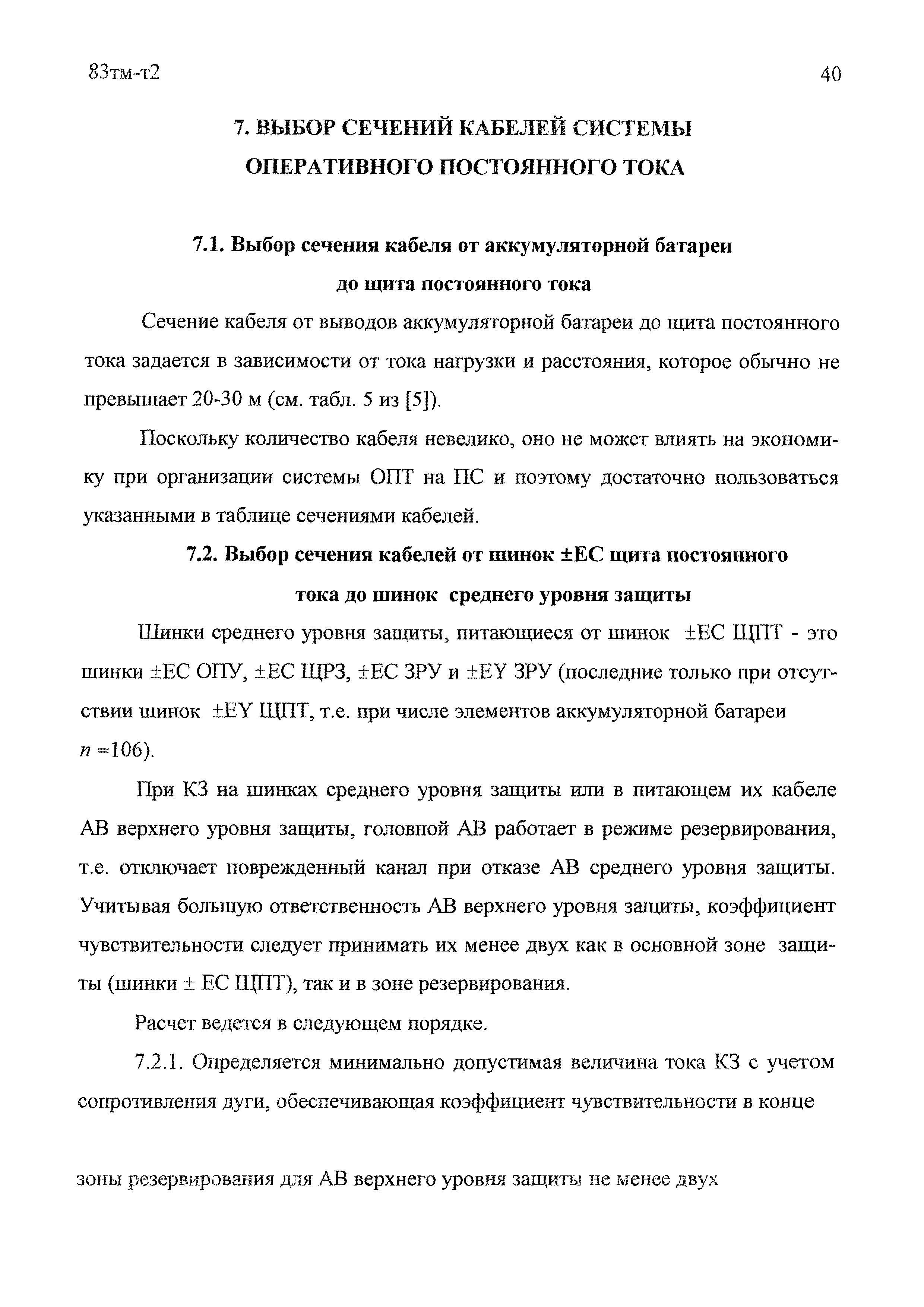

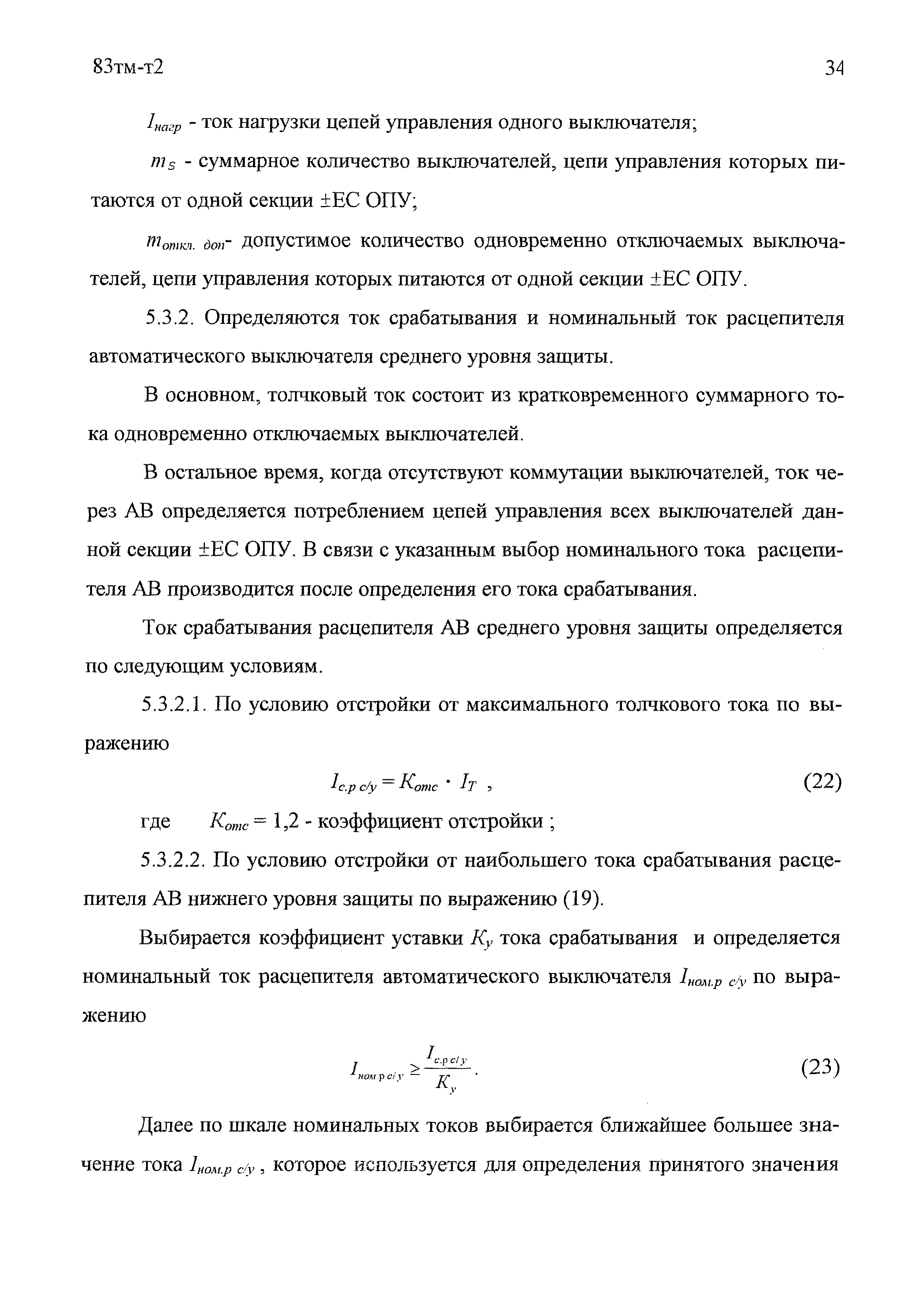

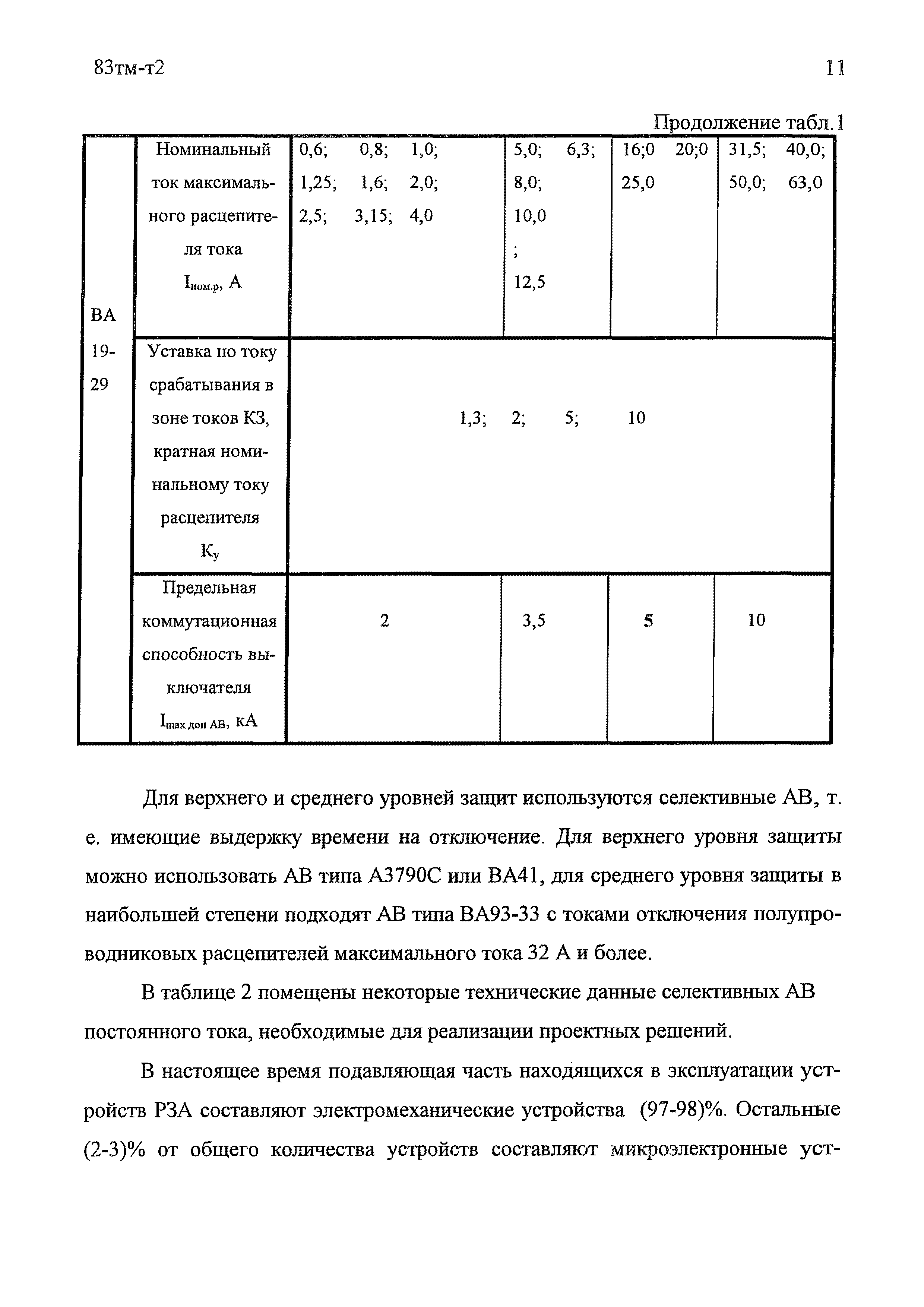

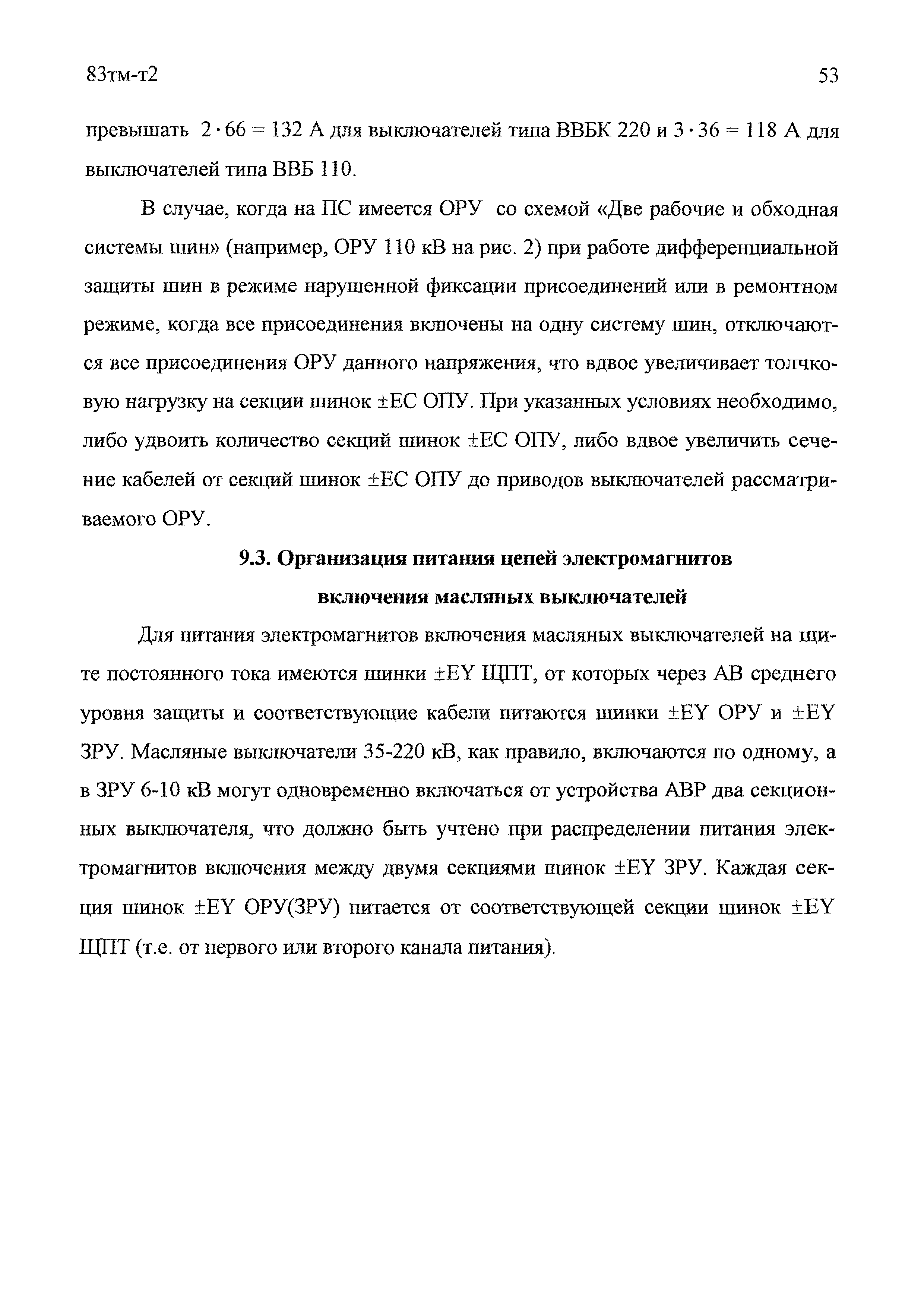

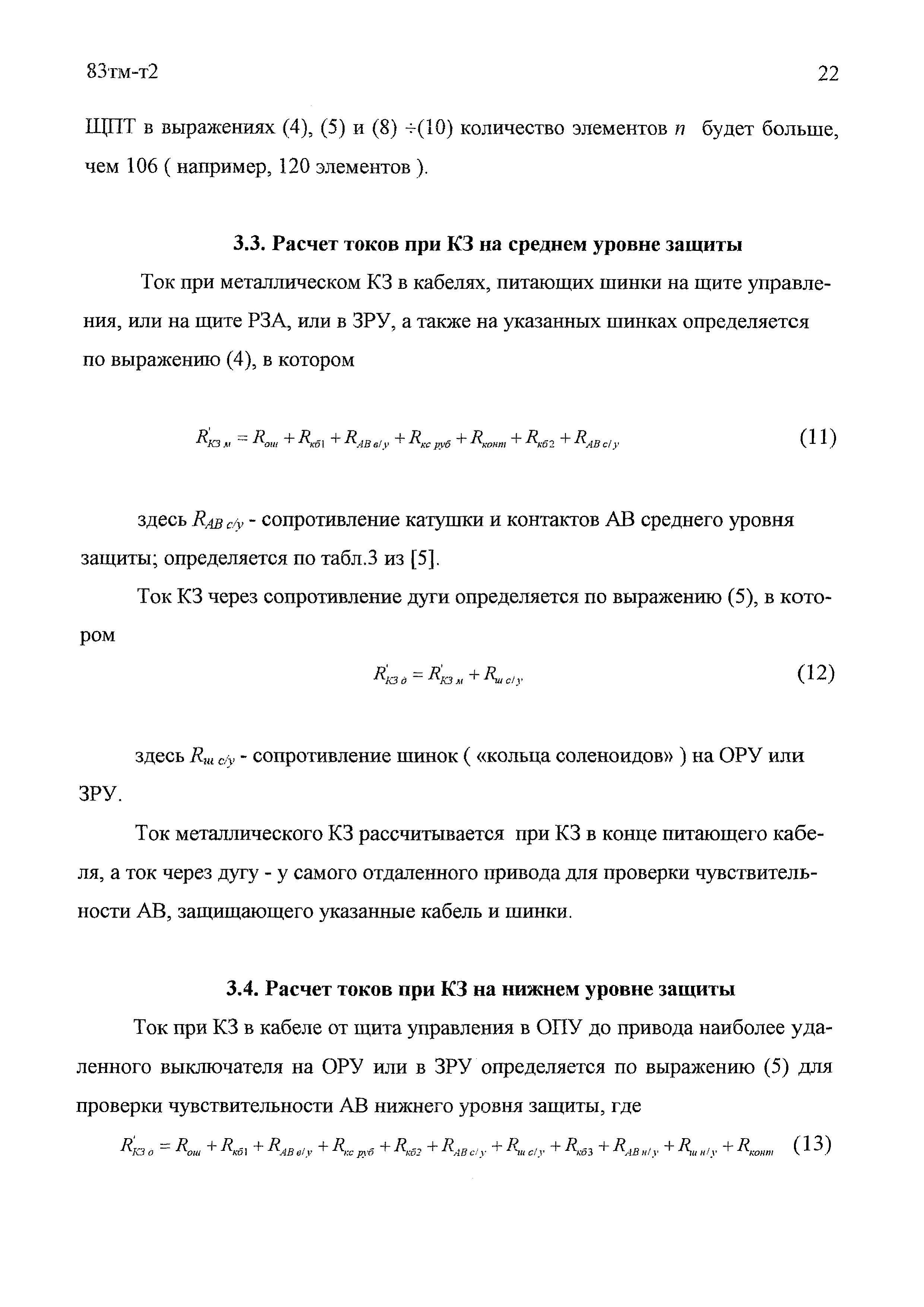

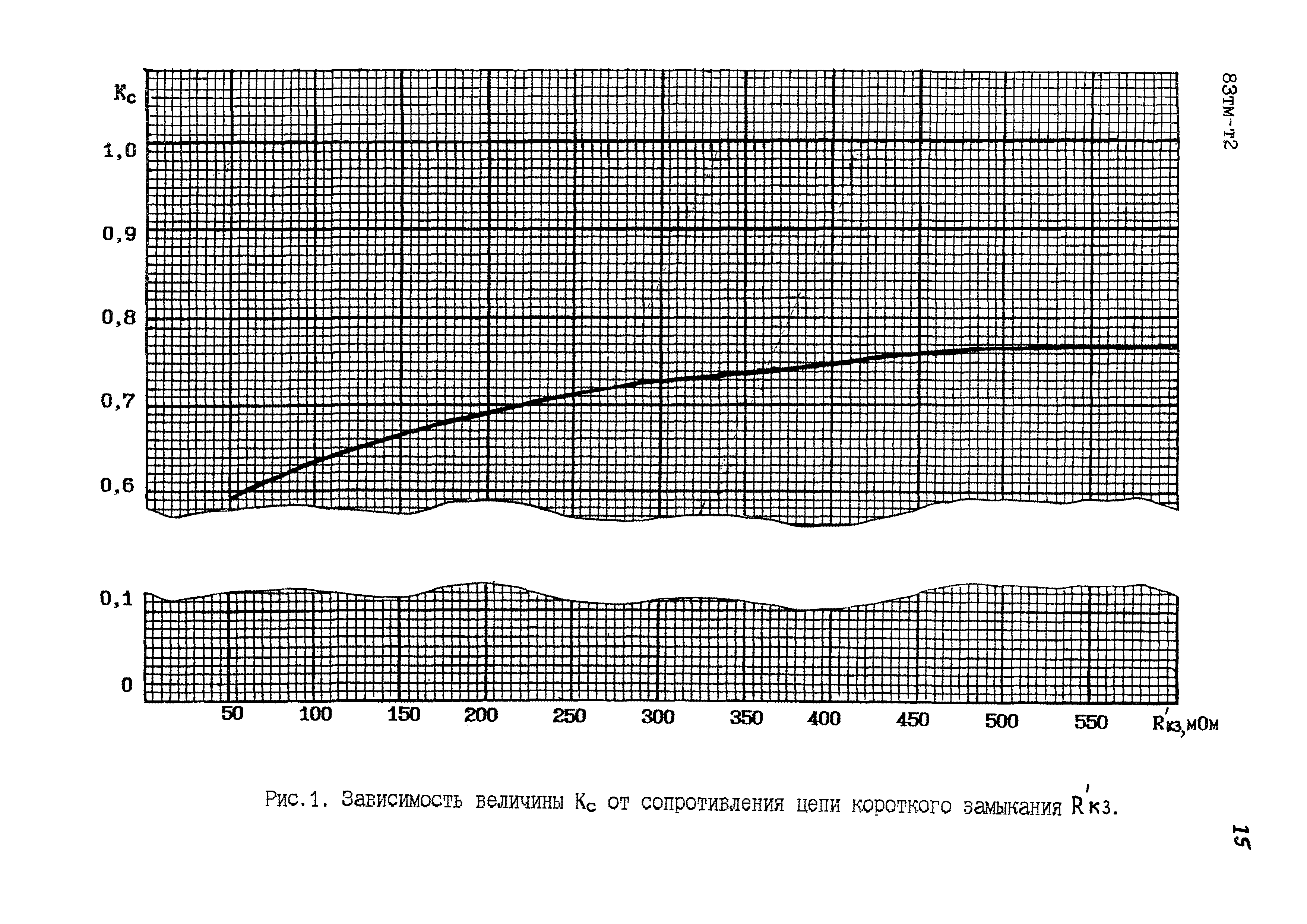

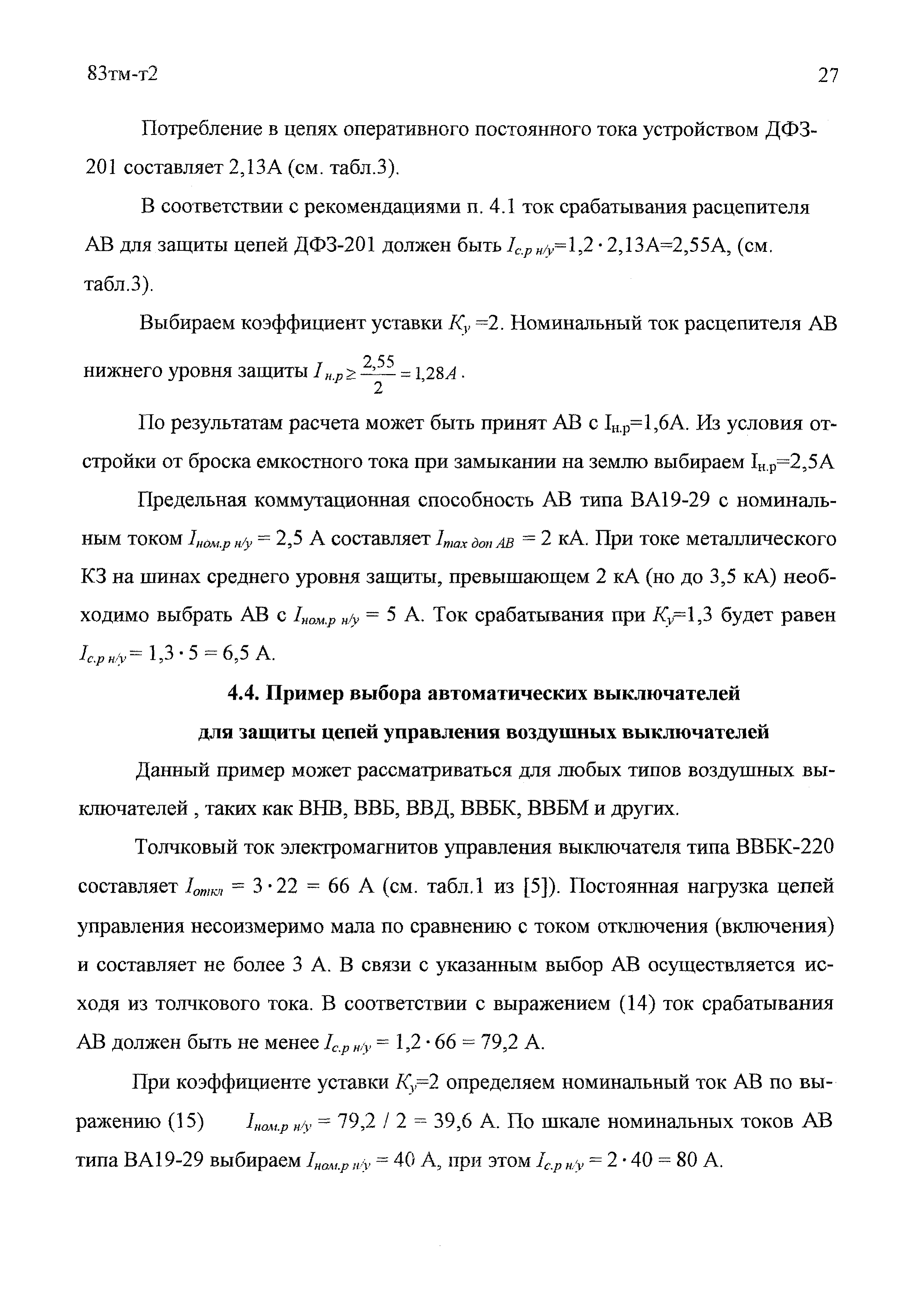

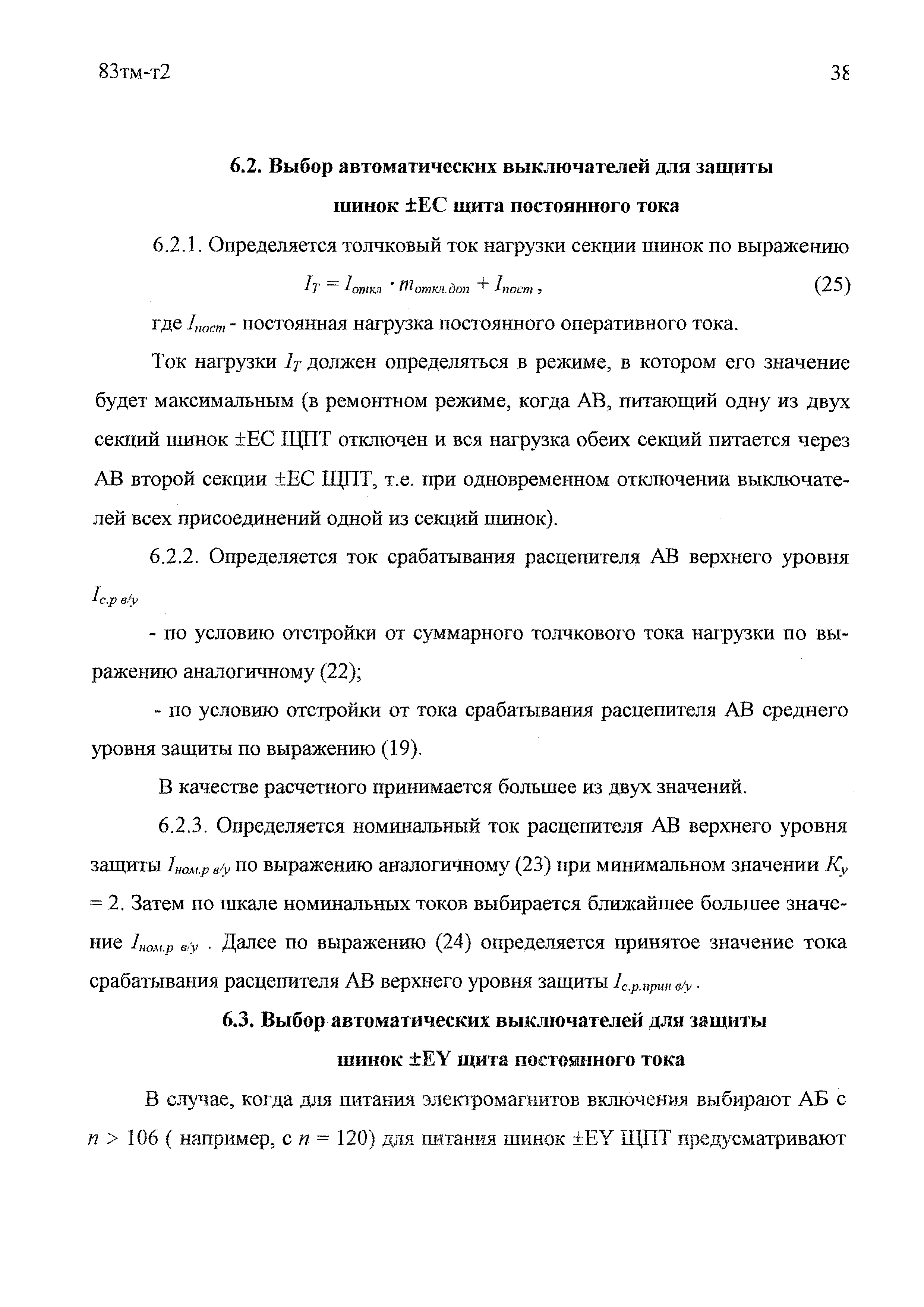

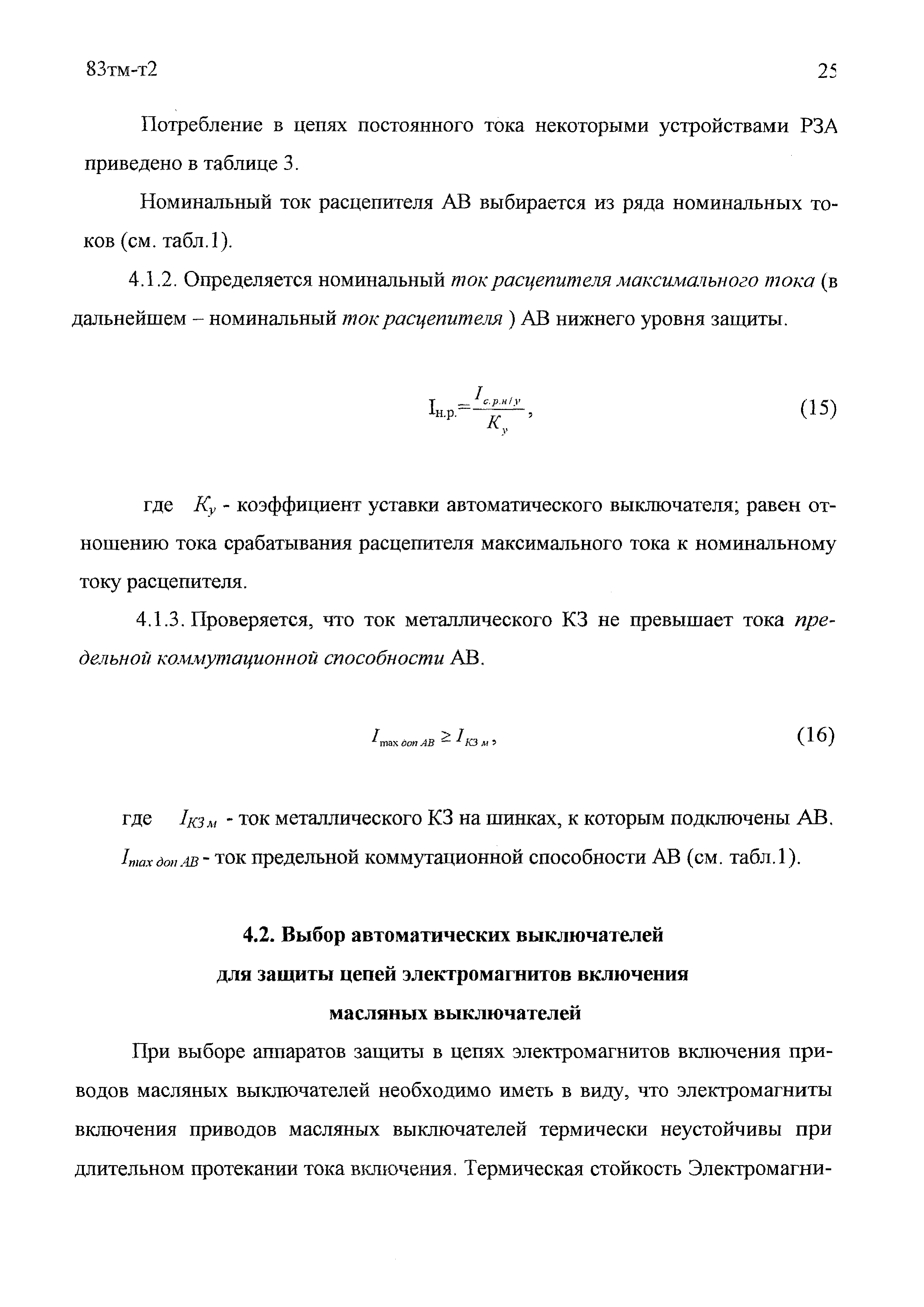

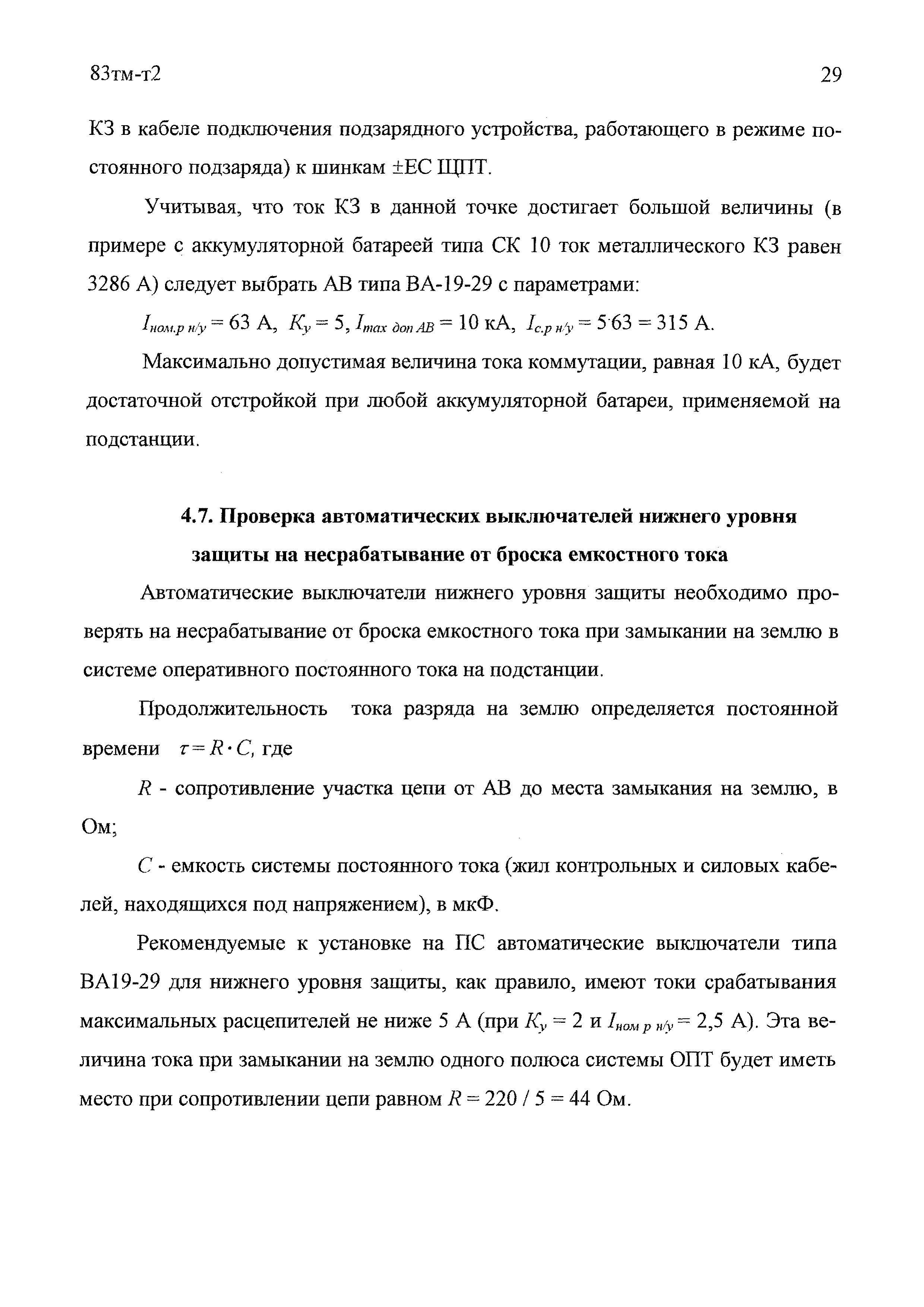

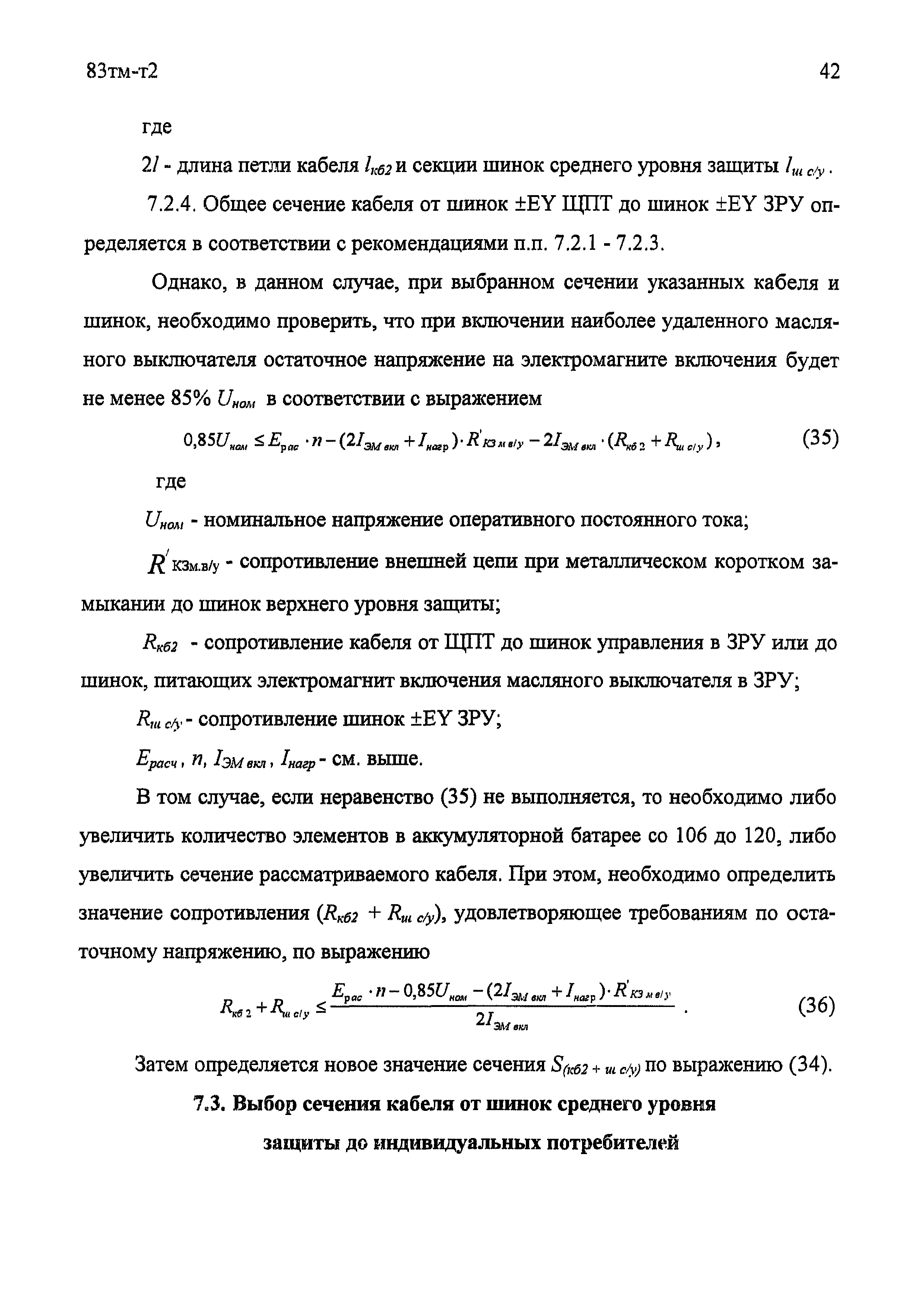

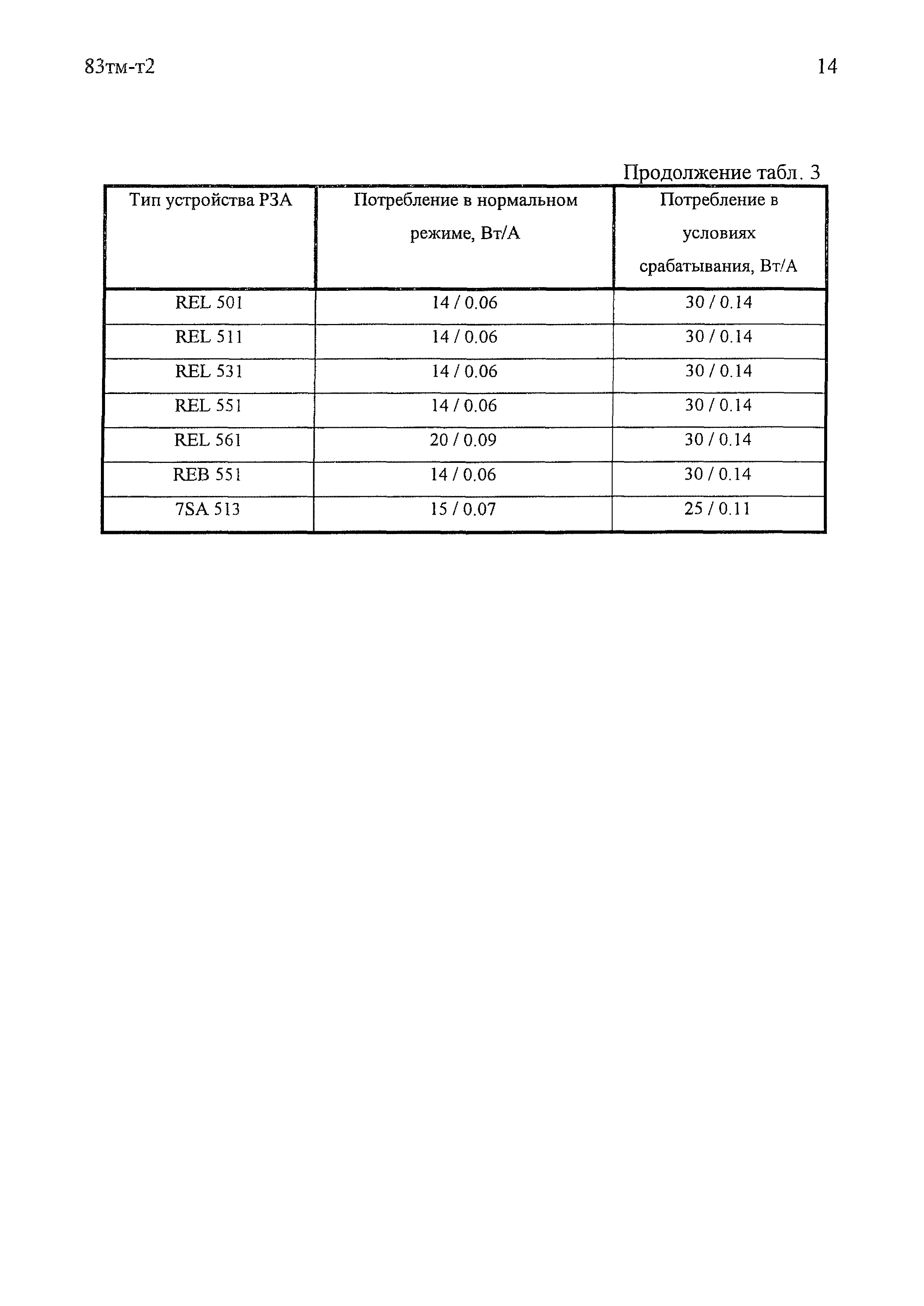

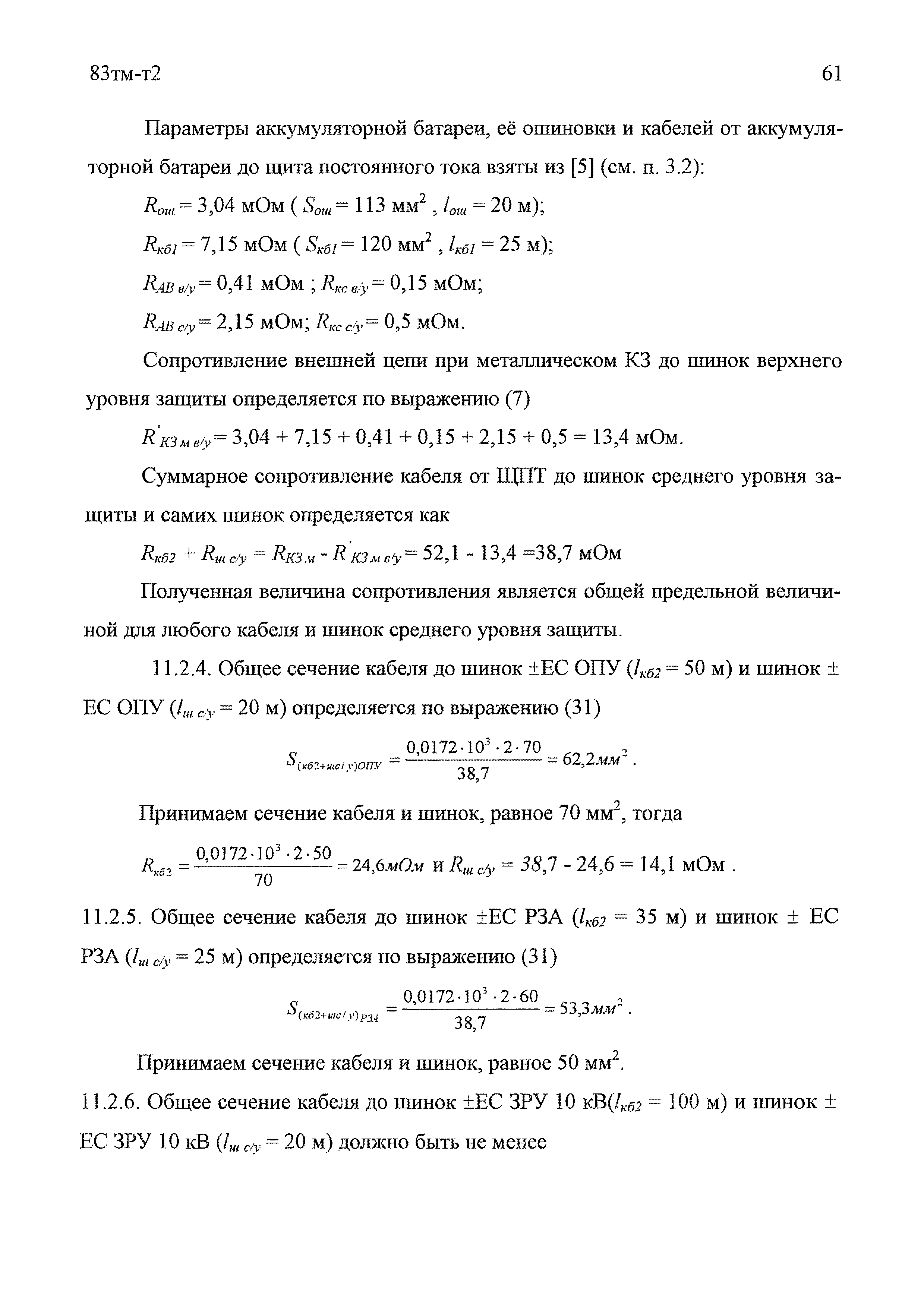

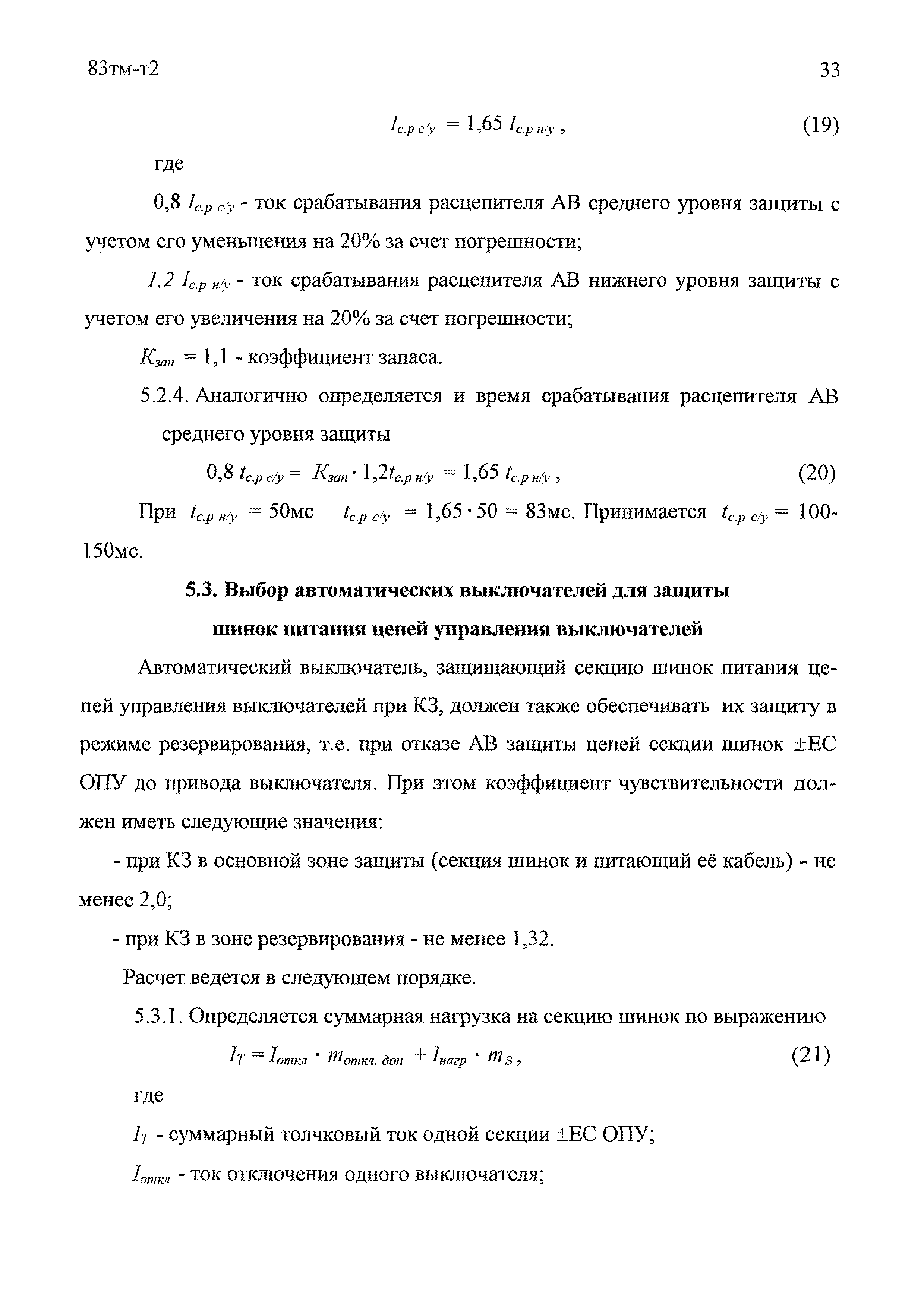

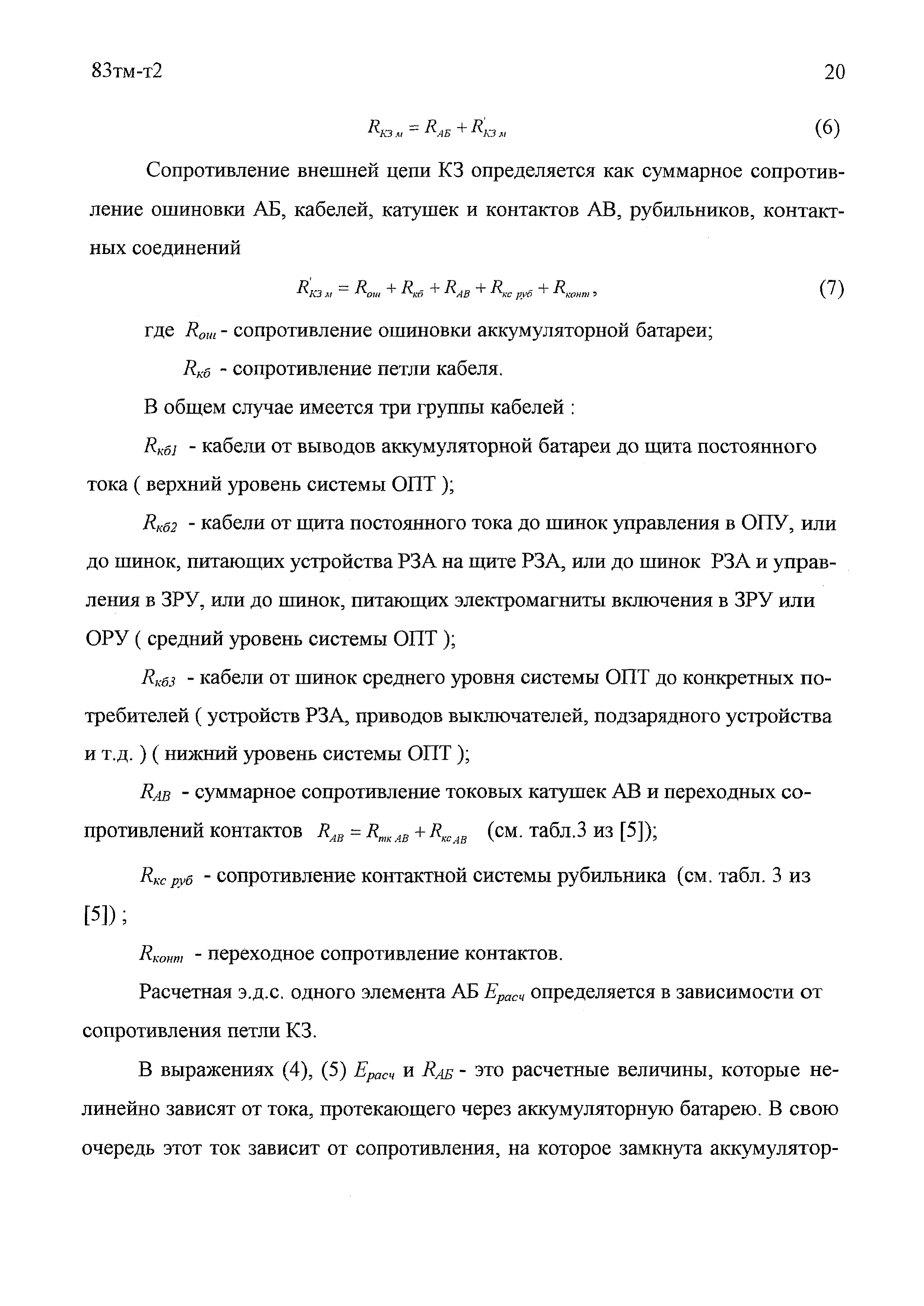

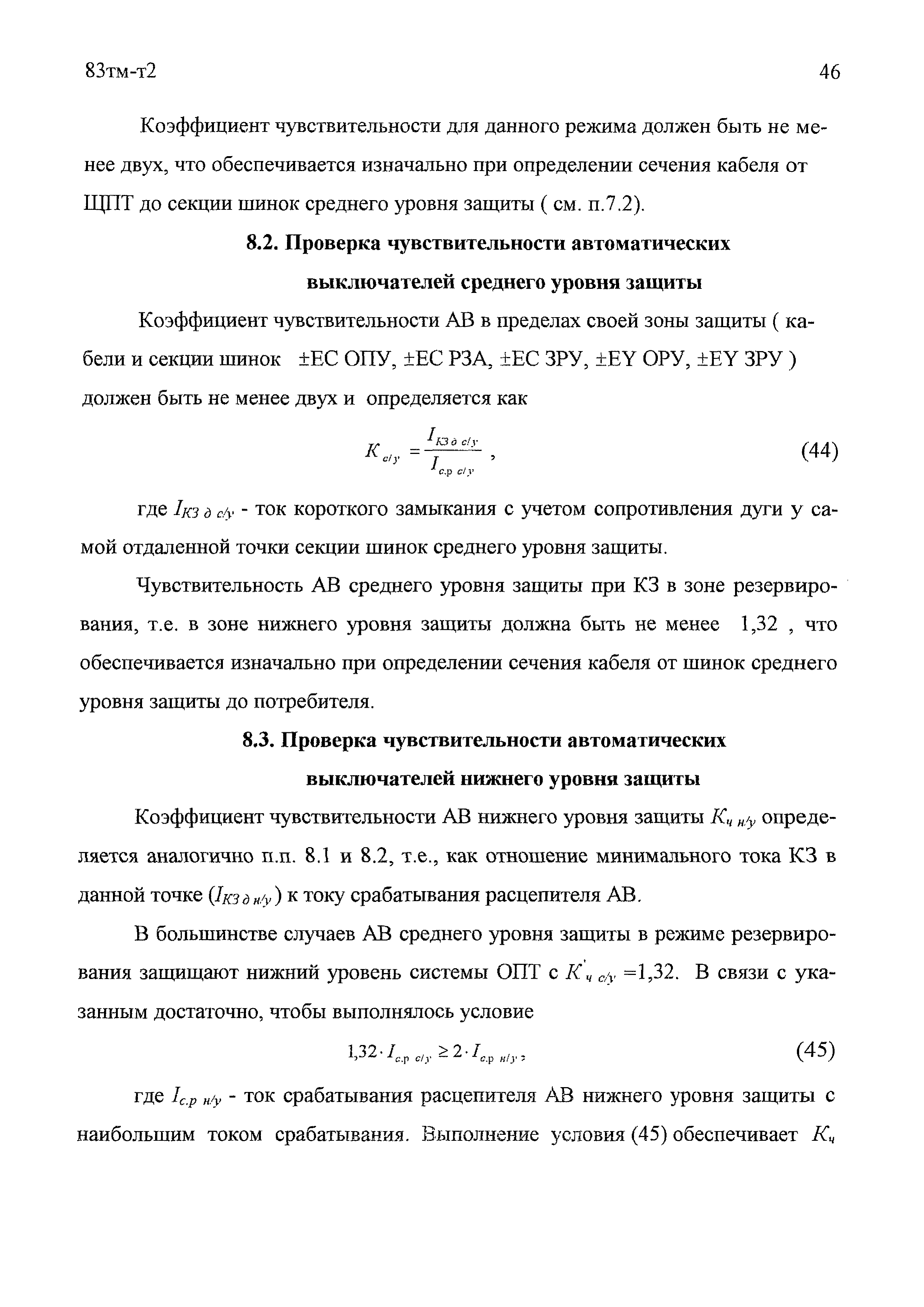

| Оглавление: | Состав проекта Введение 1. Общие положения 2. Выбор системы оперативного постоянного тока на подстанциях с одной аккумуляторной батареей 3. Расчет токов короткого замыкания в системе оперативного постоянного тока 3.1. Общие положения 3.2. Расчет токов при К3 на верхнем уровне защиты (на главных шинках щита постоянного тока) 3.3. Расчет токов при К3 на среднем уровне защиты 3.4. Расчет токов при К3 на нижнем уровне защиты 4. Выбор автоматических выключателей нижнего уровня защиты 4.1. Общие положения 4.2. Выбор автоматических выключателей для защиты цепей электромагнитов включения масляных выключателей 4.3. Пример выбора автоматических выключателей для защиты устройств РЗА 4.4. Пример выбора автоматических выключателей для защиты цепей управления воздушных выключателей 4.5. Пример выбора автоматических выключателей для защиты цепей электромагнитов включения масляных выключателей 4.6. Пример выбора автоматического выключателя для защиты кабеля подключения подзарядного устройства к шинкам ЕС щита постоянного тока 4.7. Проверка автоматических выключателей нижнего уровня защиты на несрабатывание от броска емкостного тока 5. Выбор автоматических выключателей среднего уровня защиты 5.1. Общие положения 5.2. Выбор автоматических выключателей для защиты шинок питания устройств РЭЛ на щите релейной защиты 5.3. Выбор автоматических выключателей для защиты шинок питания цепей управления выключателей 5.4. Выбор автоматических выключателей для защиты шинок питания цепей электромагнитов включения масляных выключателей 5.5. Выбор автоматических выключателей для защиты шинок питания устройств РЗА и цепей управления выключателей 6 - 10 кВ в ЗРУ 6. Выбор автоматических выключателей верхнего уровня защиты 6.1. Общие положения 6.2. Выбор автоматических выключателей для защиты шинок ЕС щита постоянного тока 6.3. Выбор автоматических выключателей для защиты шинок ЕУ щита постоянного тока 7. Выбор сечений кабелей системы оперативного постоянного тока 7.1. Выбор сечения кабеля от аккумуляторной батареи 83 тм-т2, до щита постоянного тока 7.2. Выбор сечения кабеля от шинок ЕС щита постоянного тока до шинок среднего уровня защиты 7.3. Выбор сечения кабеля от шинок среднего уровня защиты до индивидуальных потребителей 8. Проверка чувствительности автоматических выключателей в системе оперативного постоянного тока 8.1. Проверка чувствительности автоматических выключателей верхнего уровня защиты 8.2. Проверка чувствительности автоматических выключателей среднего уровня защиты 8.3. Проверка чувствительности автоматических выключателей нижнего уровня защиты 9. Распределение нагрузки оперативного постоянного тока подстанции 9.1. Организация питания цепей оперативного постоянного тока устройств РЗА 9.2. Организация питания цепей управления высоковольтных выключателей 9.3. Организация питания цепей электромагнитов включения масляных выключателей 10. Примеры выбора автоматических выключателей в системе оперативного постоянного тока 10.1. Примеры выбора автоматических выключателей нижнего уровня защиты 10.2. Примеры выбора автоматических выключателей среднего уровня защиты 10.3. Примеры выбора автоматических выключателей верхнего уровня защиты 11. Примеры выбора сечений кабелей в системе оперативного постоянного тока 11.1. Пример выбора сечения кабеля от аккумуляторной батареи до автоматического выключателя верхнего уровня защиты 11.2. Примеры выбора сечений кабелей от шинок ЕС ( ЕУ) щита постоянного тока до шинок среднего уровня защиты 12. Примеры проверки чувствительности автоматических выключателей в системе оперативного постоянного тока 12.1. Пример проверки чувствительности автоматических выключателей верхнего уровня защиты 12.2. Пример проверки чувствительности автоматических выключателей среднего уровня защиты 12.3. Пример проверки чувствительности автоматических выключателей нижнего уровня защиты Литература |
| Разработан: | Институт Энергосетьпроект |
| Утверждён: | Институт Энергосетьпроект |
| Нормативные ссылки: |
|
ГОСТ 29176-91 «Короткие замыкания в электроустановках. Методика расчета в электроустановках постоянного тока»
