Типовые проектные решения 407-0-145
Альбом I. Пояснительная записка и указания по применению
| Обозначение: | Типовые проектные решения 407-0-145 |
| Обозначение англ: | 407-0-145 |
| Статус: | справочные материалы, мп, тпр |
| Название рус.: | Альбом I. Пояснительная записка и указания по применению |
| Дата добавления в базу: | 01.10.2014 |
| Дата актуализации: | 01.01.2021 |
| Дата окончания срока действия: | 01.03.1975 |

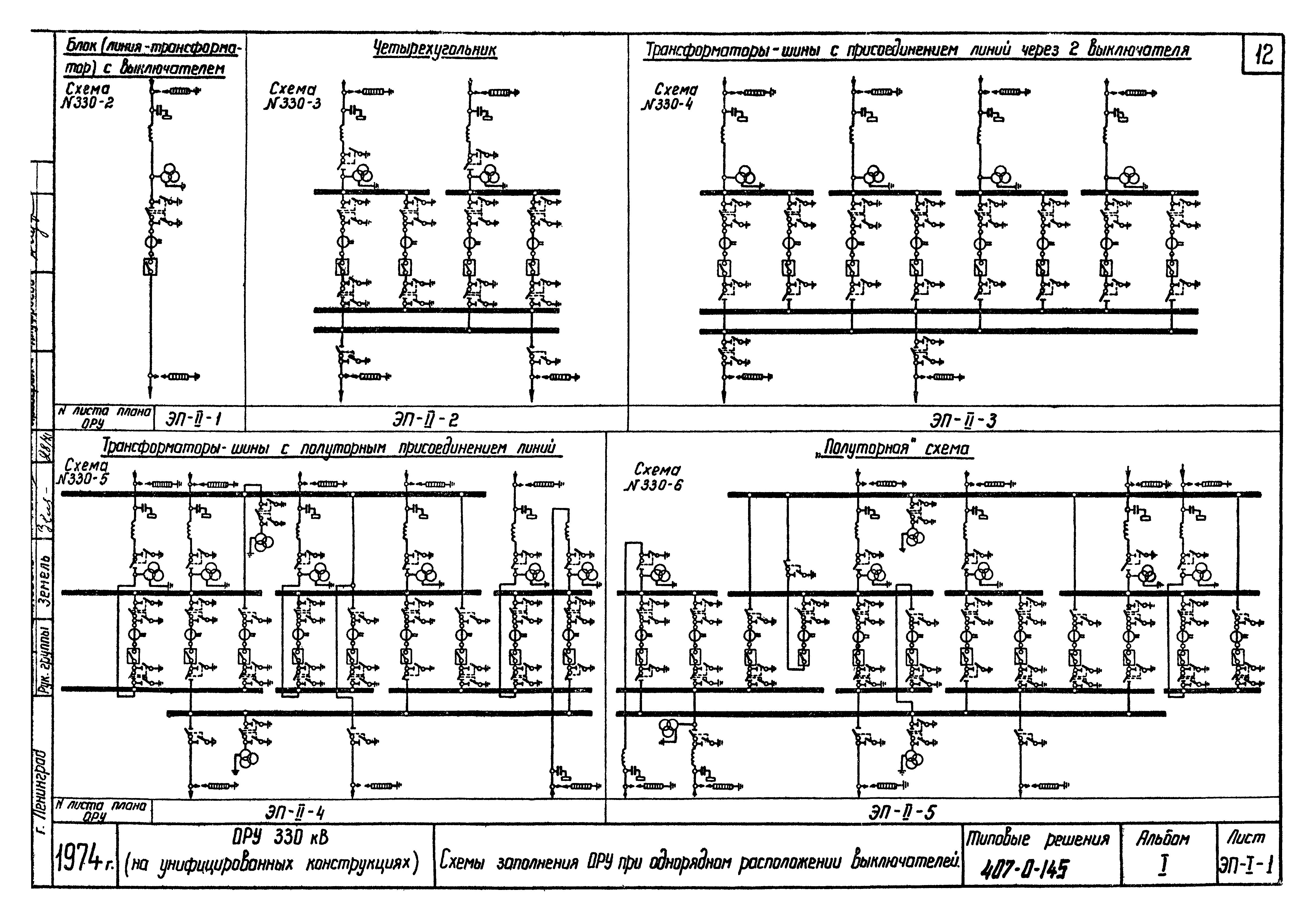

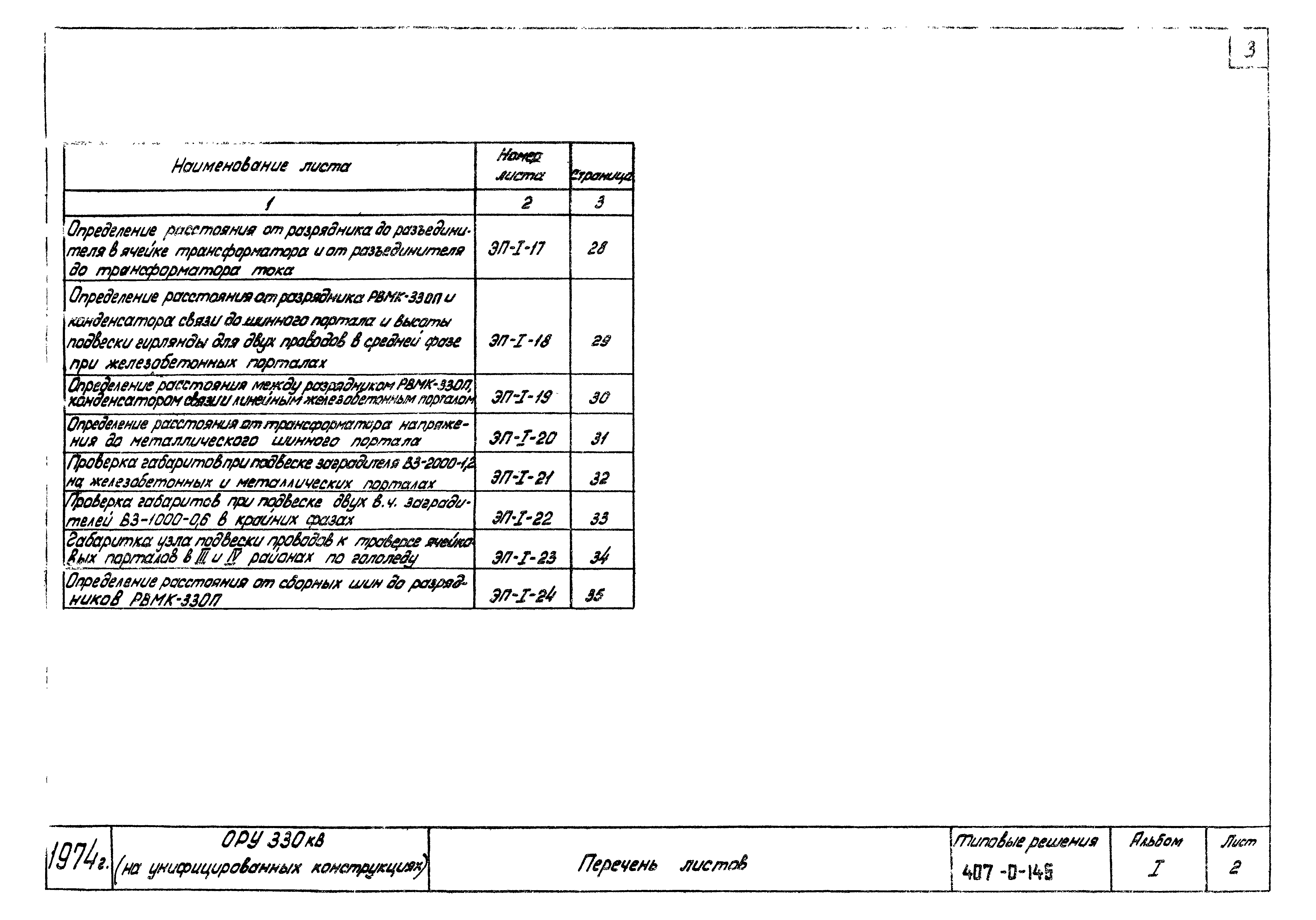

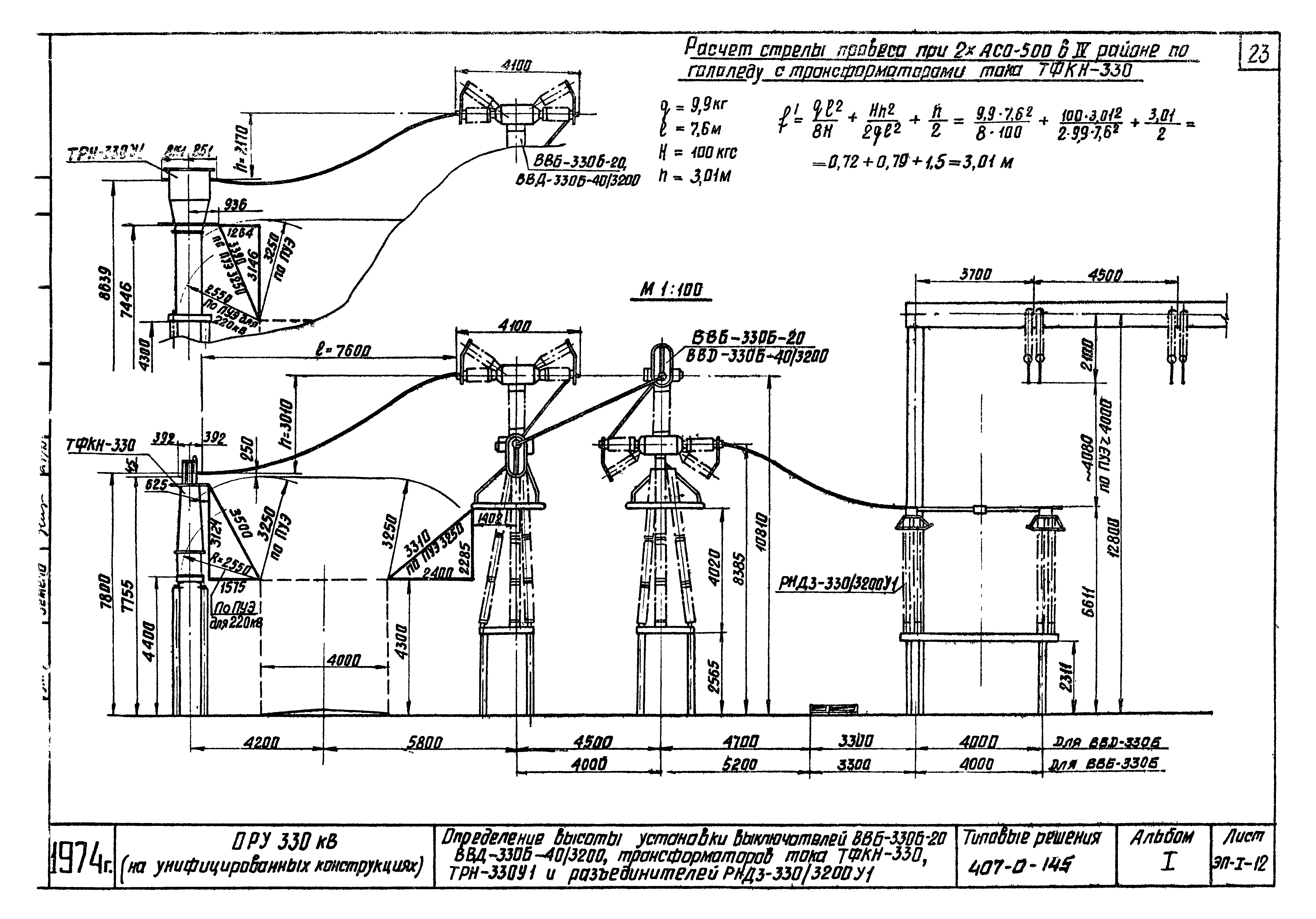

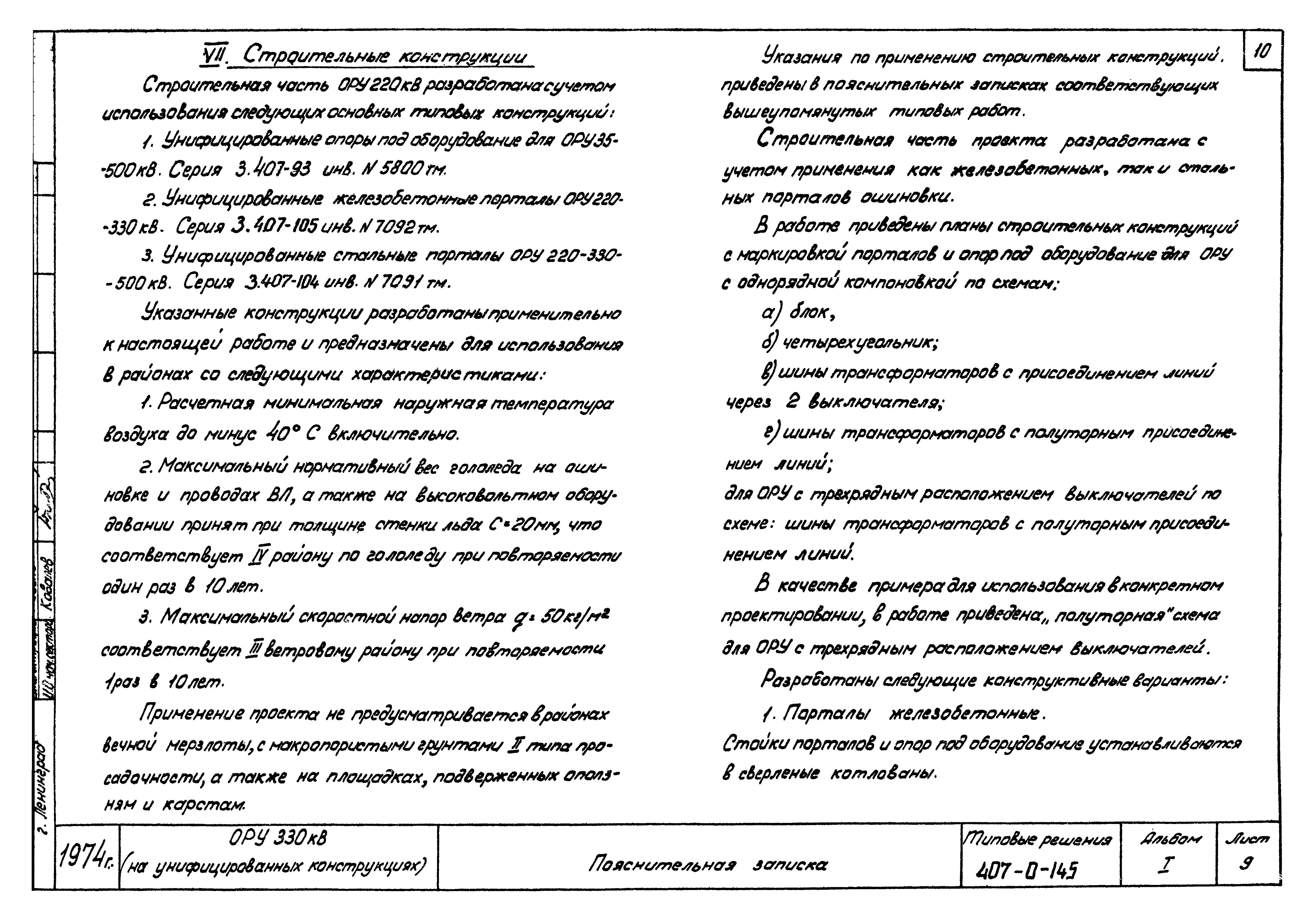

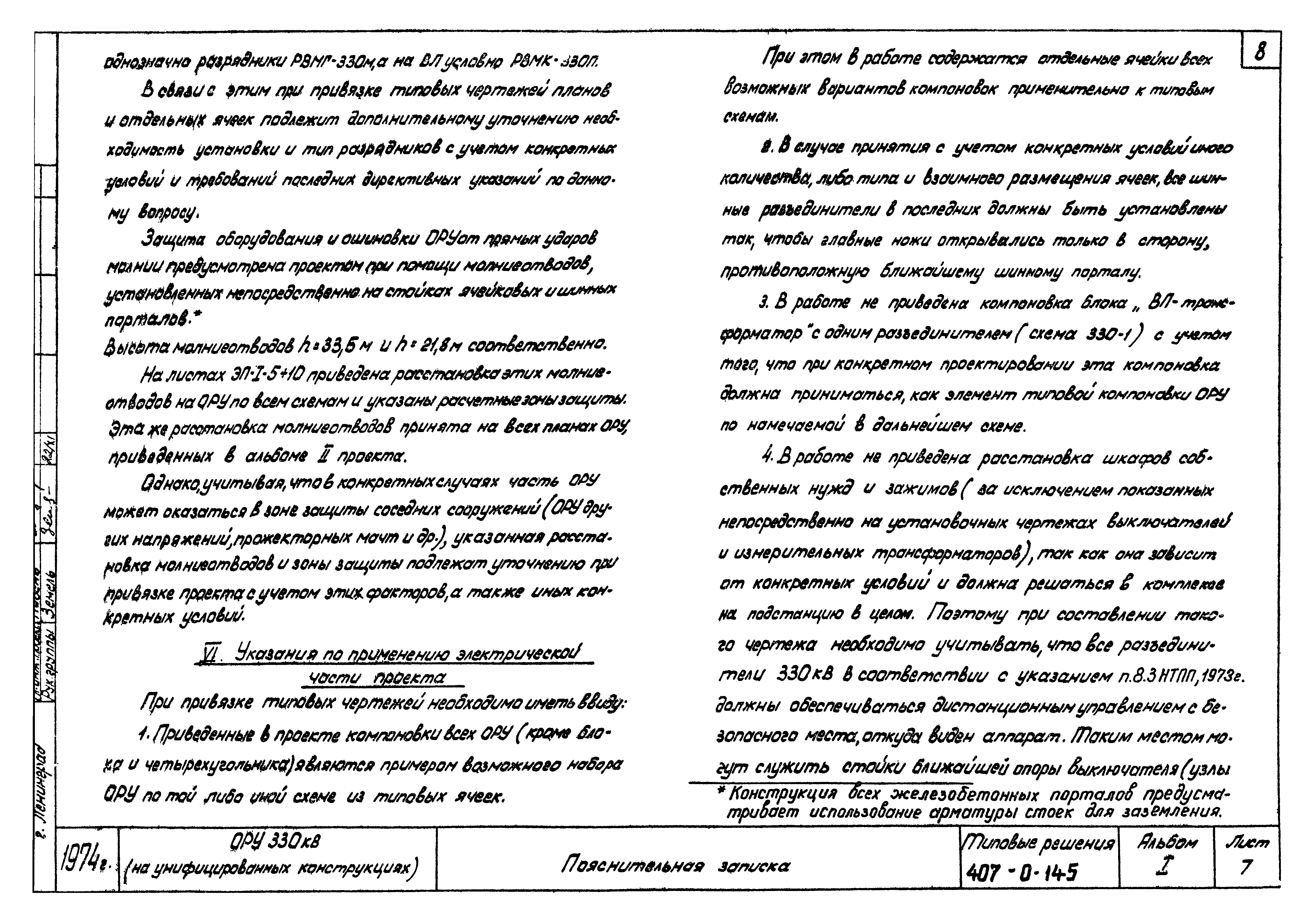

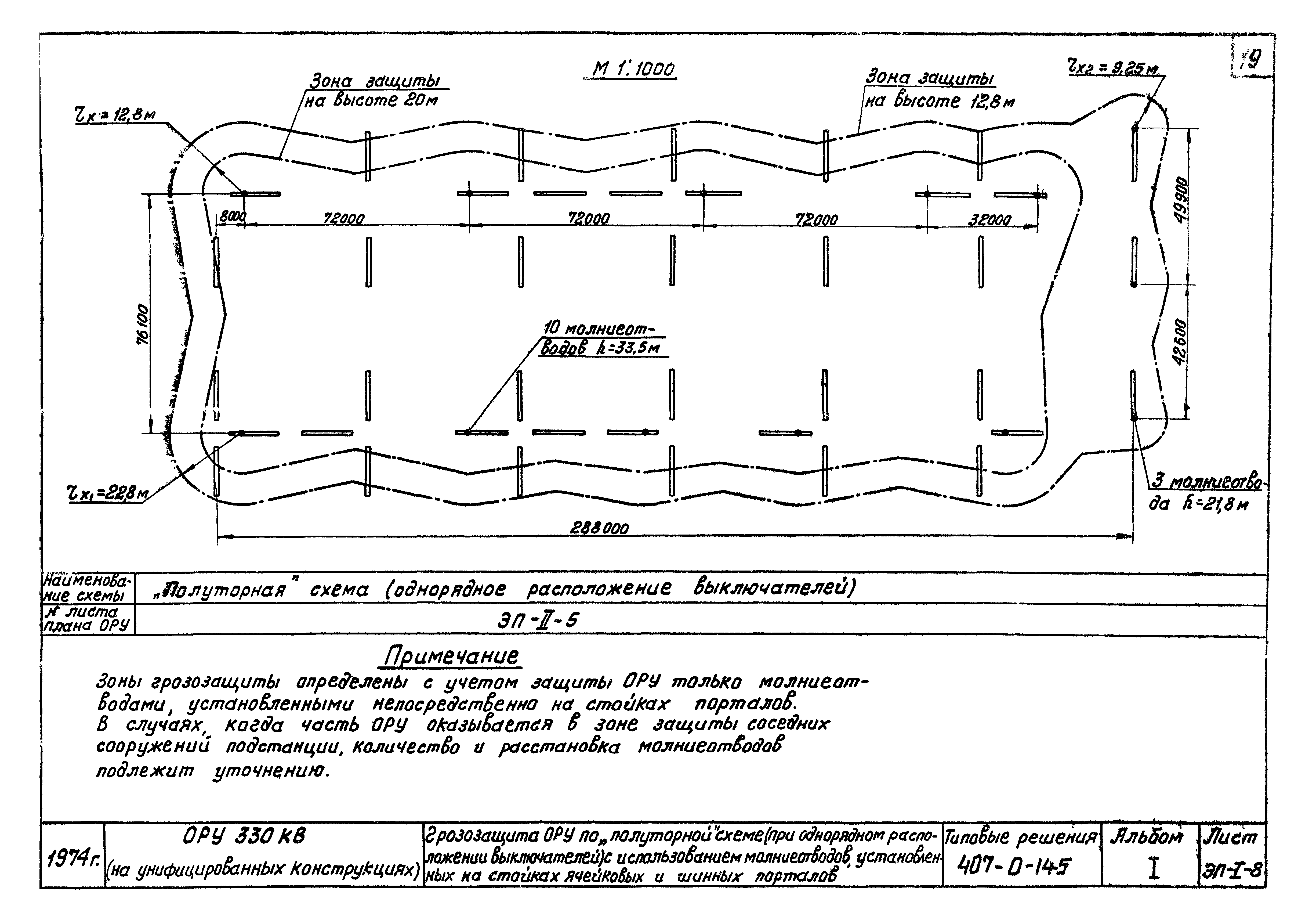

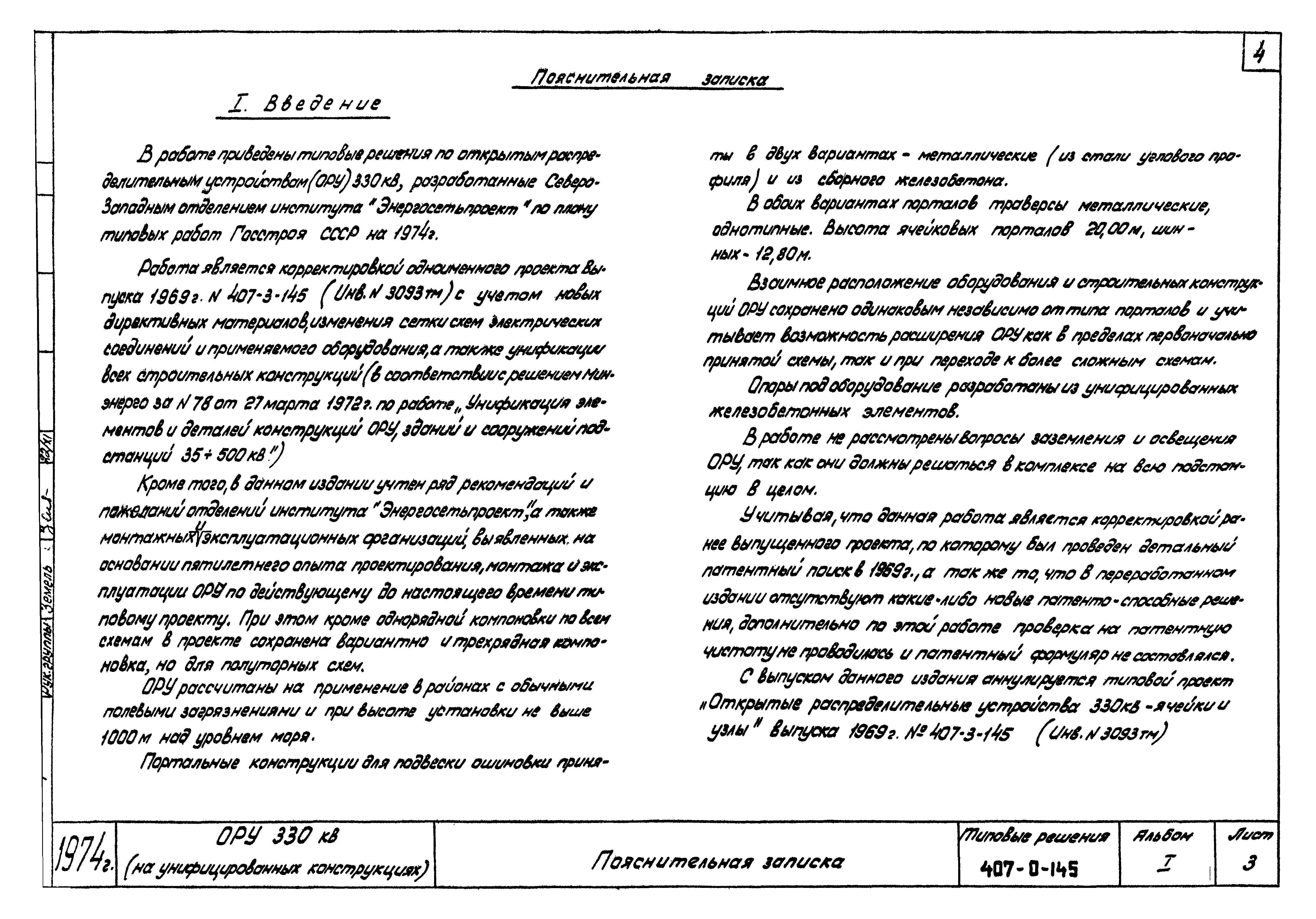

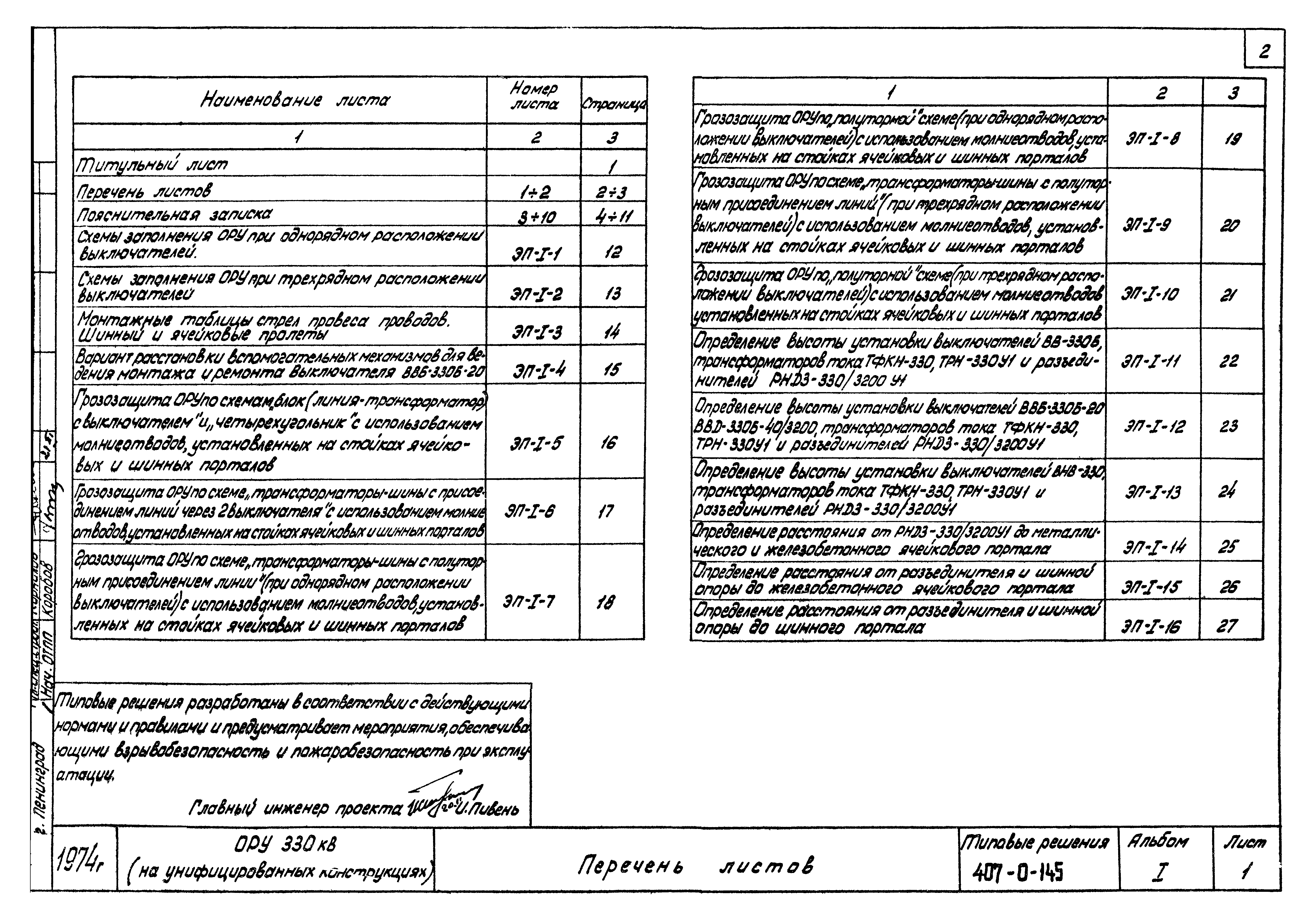

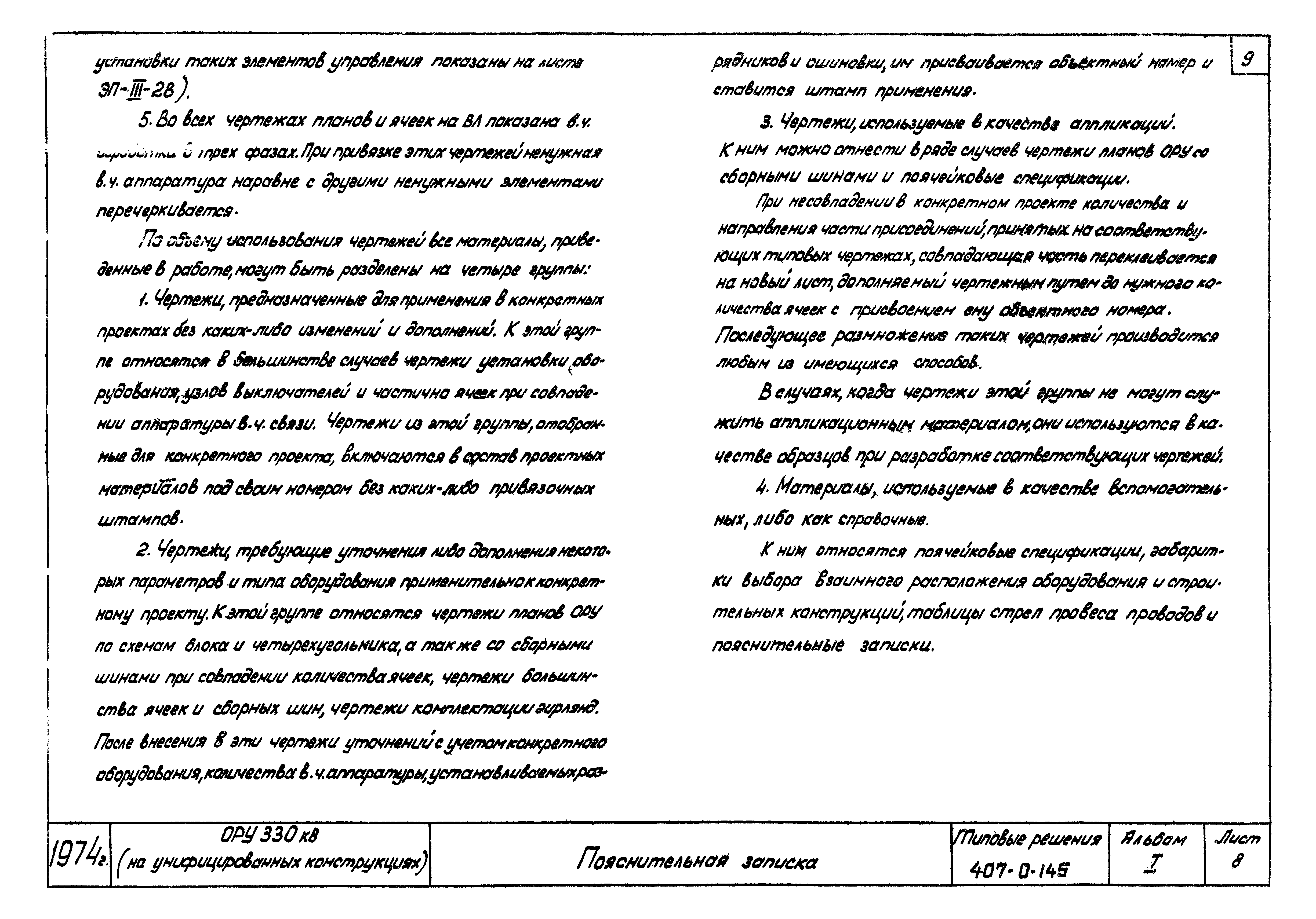

| Оглавление: | Перечень листов Пояснительная записка Схемы заполнения ОРУ при однорядном расположении выключателей Схемы заполнения ОРУ при трехрядном расположении выключателей Монтажные таблицы стрел провеса проводов. Шинный и ячейковые пролеты Вариант расстановки вспомогательных механизмов для ведения монтажа и ремонта выключателя ВВБ-330Б-20 Грозозащита ОРУ по схемам "блок (линия-трансформатор) с выключателем" и "четырехугольник" с использованием молниеотводов, установленных на стойках ячейковых и шинных порталов Грозозащита ОРУ по схеме "трансформаторы-шины с присоединением линий через 2 выключателя" с использованием молниеотводов, установленных на стойках ячейковых и шинных порталов Грозозащита ОРУ по схеме "трансформаторы-шины с полуторным присоединением линий" (при однорядном расположении выключателей) с использованием молниеотводов, установленных на стойках ячейковых и шинных порталов Грозозащита ОРУ по "полуторной" схеме (при однорядном расположении выключателей) с использованием молниеотводов, установленных на стойках ячейковых и шинных порталов Грозозащита ОРУ по схеме "трансформаторы-шины с полуторным присоединением линий" (при трехрядном расположении выключателей) с использованием молниеотводов, установленных на стойках ячейковых и шинных порталов Грозозащита ОРУ по "полуторной" схеме (при трехрядном расположении выключателей) с использованием молниеотводов, установленных на стойках ячейковых и шинных порталов Определение высоты установки выключателей ВВ-330 В, трансформаторов тока ТФКН-330, ТРН-330У1 и разъединителей РНДЗ-330/3200У1 Определение высоты установки выключателей ВВБ-330Б-20; ВВД-330Б-40/3200, трансформаторов тока ТФКН-330, ТРН-330У1 и разъединителей РНДЗ-330/3200У1 Определение высоты установки выключателей ВНВ-330 В, трансформаторов тока ТФКН-330, ТРН-330У1 и разъединителей РНДЗ-330/3200У1 Определение расстояния от РНДЗ-330/3200У1 до металлического и железобетонного ячейкового портала Определение расстояния от разъединителя и шинной опоры до железобетонного ячейкового портала Определение расстояния от разъединителя и шинной опоры до шинного портала Определение расстояния от разрядника до разъединителя в ячейке трансформатора и от разъединителя до трансформатора тока Определение расстояния от разрядника РВМК-330П и конденсатора связи до шинного портала и высоты подвески гирлянды для двух проводов в средней фазе при железобетонных порталах Определение расстояния от разрядника РВМК-330П, конденсатором связи и линейным железобетонным порталом Определение расстояния от трансформатора напряжения до металлического шинного портала Проверка габаритов при подвеске заградителя ВЗ-2000-1,2 на железобетонных и металлических порталах Проверка габаритов при подвеске двух в.ч. заградителей ВЗ-1000-0,6 в крайних фазах Габаритка узла подвески проводов к траверсе ячейковых порталов в III и IV районах по гололеду Определение расстояния от сборных шин до разрядников РВМК-330П |
| Разработан: | Северо-западное отделение института Энергосетьпроект |
| Утверждён: | 27.12.1974 Минэнерго СССР (USSR Minenergo 278) |
